Трансформатор WA150 мощностью 150 Вт предназначен для использования в системах распределения звука по напряжению. Имеет первичную обмотку 4/8 Ом и вторичные обмотки на 25, 70, 100 и 140 В. Подходит для непрерывной работы и обеспечивает качественное воспроизведение звука. Как правильно подключить этот трансформатор в систему озвучивания помещения. Какие усилители лучше использовать с данным трансформатором.
Основные характеристики трансформатора WA150
Трансформатор WA150 предназначен для использования в системах распределения звука и имеет следующие ключевые особенности:
- Мощность: 150 Вт
- Первичная обмотка: 4 или 8 Ом
- Вторичные обмотки: 25 В, 70 В, 100 В, 140 В
- Предназначен для непрерывной работы
- Использование качественных материалов и толстой изоляции обмоток
- Обеспечивает качественное воспроизведение звука
Применение трансформатора WA150
Трансформатор WA150 применяется в следующих случаях:
- Для подключения акустических систем к усилителям в системах озвучивания помещений
- Для согласования сопротивлений между усилителем и акустическими системами
- Для распределения звукового сигнала на большие расстояния с минимальными потерями
- В системах оповещения и трансляции
Как правильно подключить трансформатор WA150?
Для правильного подключения трансформатора WA150 необходимо:
- Подключить первичную обмотку (4 или 8 Ом) к выходу усилителя мощности
- Выбрать необходимое выходное напряжение на вторичной обмотке (25, 70, 100 или 140 В)
- Подключить акустические системы к выбранному отводу вторичной обмотки
- Убедиться, что суммарная мощность акустических систем не превышает 150 Вт
- Проверить правильность фазировки подключения
Какие усилители использовать с трансформатором WA150?
С трансформатором WA150 рекомендуется использовать следующие типы усилителей:
- Усилители мощностью 150-200 Вт на канал
- Усилители с выходным сопротивлением 4 или 8 Ом
- Профессиональные трансляционные усилители
- Усилители с защитой от перегрузки и короткого замыкания
Важно подобрать усилитель с запасом по мощности и хорошими характеристиками для обеспечения качественного звучания всей системы.
Преимущества использования трансформатора WA150
Основные преимущества применения трансформатора WA150:
- Позволяет передавать звуковой сигнал на большие расстояния с минимальными потерями
- Обеспечивает согласование сопротивлений между усилителем и акустическими системами
- Дает возможность подключать большое количество акустических систем
- Высокое качество изготовления гарантирует длительный срок службы
- Универсальность за счет нескольких выходных напряжений
На что обратить внимание при выборе трансформатора для системы озвучивания?
При выборе трансформатора для системы озвучивания следует учитывать следующие факторы:
- Требуемую выходную мощность всей системы
- Сопротивление и мощность используемых акустических систем
- Длину линий для подключения громкоговорителей
- Необходимое выходное напряжение (25, 70, 100 В)
- Качество изготовления и применяемые материалы
- Возможность работы в непрерывном режиме
Правильно подобранный трансформатор обеспечит надежную и качественную работу всей системы озвучивания.
Часто задаваемые вопросы о трансформаторе WA150
Можно ли использовать WA150 для домашней аудиосистемы?
Трансформатор WA150 в первую очередь предназначен для профессиональных систем озвучивания. Для домашних систем обычно нет необходимости в таких трансформаторах, так как используются более короткие линии и меньшие мощности.
Какое максимальное количество громкоговорителей можно подключить?
Максимальное количество громкоговорителей зависит от их мощности. Суммарная мощность всех подключенных громкоговорителей не должна превышать 150 Вт.
Требуется ли дополнительное охлаждение для трансформатора WA150?
В большинстве случаев дополнительное охлаждение не требуется, так как трансформатор рассчитан на непрерывную работу. Однако при использовании в жарких помещениях рекомендуется обеспечить хорошую вентиляцию.
Можно ли использовать WA150 с усилителем мощностью более 150 Вт?
Использование усилителя большей мощности возможно, но не рекомендуется. Это может привести к перегрузке трансформатора и ухудшению качества звука. Лучше подобрать усилитель, соответствующий мощности трансформатора.
Усилитель для электрогитары на транзисторах КТ818, КТ819 (35Вт)
категория Схемы усилителей материалы в категории * Подкатегория Схемы усилителей на транзисторах
Литература: В.М. Пестриков. Энциклопедия радиолюбителя
Для работы с различными источниками, звукоснимателями электрогитар и других ЭМИ может быть использован усилитель звуковой частоты, схема которого рассматривается в этой статье.
Питается УЗЧ от двухполярного блока питания, подключаемого к сети переменного тока напряжением 220 В. Блок питания обеспечивает на выходе напряжение ±25 В. Особенностью схемы усилителя является использование в предварительном и оконечном каскадах, двухтактных схем, что позволило добиться оптимального согласования каскадов и тем самым снизить нелинейные искажения. Благодаря симметричности всех каскадов усилителя, без принятия специальных мер в динамиках не слышны щелчки при включении и отключении питания.
Основные технические характеристики усилителя
Номинальный диапазон частот, Гц | 20. ..20000 |
Номинальная выходная мощность на нагрузке с сопротивлением 4 Ом при коэффициенте гармоник не более 0,04% в номинальном диапазоне частот, Вт | 20 |
Максимальная выходная мощность, Вт | 35 |
Номинальное входное напряжение, В | |
Относительный уровень фона и шумов, дБ | 90 |
Входное сопротивление, кОм | 20 |
Скорость нарастания выходного напряжения, В/мкс, не менее | 10 |

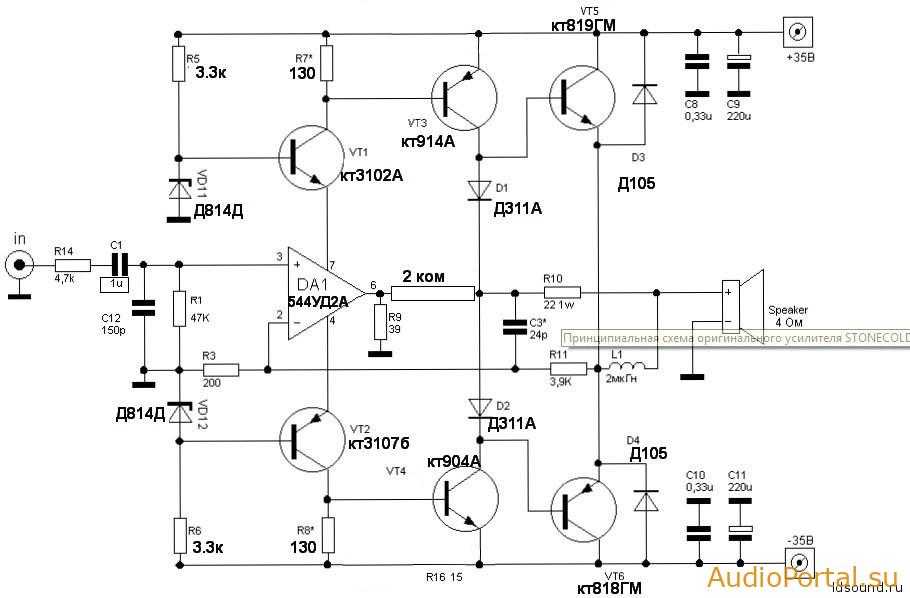

Предварительный каскад усилителя выполнен на комплементарных парах транзисторов VT1, VT2 и ѴТЗ, ѴТ4. Для стабилизации напряжения питания каскадов используются параметрические стабилизаторы, состоящие из стабилитронов VD1, VD2 и VD3, VD4 и из резисторов R19, R21. Для уменьшения пульсации питающего напряжения в схему включены конденсаторы СП, С12. Оконечный каскад усилителя выполнен также на комплементарных парах транзисторов ѴТ5 и ѴТ6, ѴТ7 и ѴТ8, ѴТ9 и VT10. Для снижения нелинейных искажений в оконечный каскад введена глубокая местная отрицательная обратная связь (ООС). Напряжение ООС поступает с коллекторов выходных транзисторов ѴТ9, VT10 через низкоомные делители напряжения, резисторы R26, R23 и R27, R24, включенные в эмиттеры транзисторов ѴТ5, ѴТ6 соответственно. Для температурной стабилизации тока покоя выходных транзисторов ѴТ9, VT10 используются диоды VD5, VD6. Диод VD6 укреплен на отводящем радиаторе одного из выходных транзисторов.
Весь усилитель мощности охвачен общей ООС глубиной около 50 дБ. Напряжение ООС подается с выхода усилителя через резистор R11 в эмиттерные цепи выходных транзисторов VT1, ѴТ2. Цепочки С5, R9 и С8, R10, а также конденсатор С9 корректируют амплитудно-частотную характеристику каскадов усилителя и тем самым обеспечивают устойчивость его работы при наличии ООС. Резисторы R20, R32, конденсатор С13 и катушка индуктивности L1 являются элементами коррекции АЧХ усилителя в области высших звуковых частот при реактивном характере нагрузки усилителя.
В усилителе можно применять транзисторы без подбора их параметров. Вместо транзисторов КТ3102А можно использовать КТ3102Б, КТ342Г, КТ315В, а вместо КТ3107А — КТ3107Б, КТ361В, КТ3361Д. Транзистор КТ814А можно заменить транзисторами серий КТ502, КТ814, а КТ815А — КТ503, КТ815 с любым буквенным индексом. Транзисторы КТ814Б можно заменить на КТ814В, КТ814Г, а КТ815Б- КТ815В, КТ815Г. Выходные транзисторы КТ818А и КТ819А возможно заменить аналогичными р-п-р и п-р-п мощными транзисторами с любыми буквенными индексами. Постоянные резисторы — R29, R30 типа МЛТ, a R33, R34 типа МОН-0,5. Подстроечный резистор R5 типа СП-16. Резисторы R33 и R34 припаяны непосредственно к базам транзисторов ѴТ9 и VT10 соответственно. Катушка L1 намотана на корпус резистора R32 проводом ПЭВ-2 00,8 мм в один слой по всей его длине. Все электролитические конденсаторы типа К50-6. Конденсатор С9 типа КТ-1, С18 — МБМ на номинальное напряжение не менее 400 В, остальные конденсаторы — КМ.
Для сетевого трансформатора Т1 можно использовать магнитопро-вод из пластин Ш24, толщиной набора 36 мм.
Первичная обмотка содержит 900 витков провода ПЭВ-2 00,35, а вторичная — намотана проводом ПЭВ-2 00,9 мм и имеет 156 витков с отводом от середины. Между первичной и вторичной обмотками имеется электростатический экран в виде слоя провода ПЭВ-2 00,35.Все детали усилителя кроме транзисторов VT9, VT10, резисторов R33, R34, конденсаторов Cl, С2, С16, С17 и диода VD6 смонтированы на печатной плате из фольгированного гетинакса толщиной 1 мм. Рисунок печатной платы и размещение на ней деталей дан на рис. 23.21. Транзисторы VT9 и VT10 установлены на ребристых радиаторах из алюминия площадью 300 см2. Радиаторы представляют собой прямоугольные алюминиевые пластины с размерами 40x20x2 мм. Для их крепления на печатной плате предусмотрены отверстия 02 мм. Диод VD6 приклеен к радиатору транзистора VT9 вблизи его корпуса.
Перед настройкой усилителя движок подстроечного резистора R5 устанавливают в среднее положение. Не подсоединяя нагрузку включают питание усилителя и подстроечным резистором R5 устанавливают нулевой потенциал на выходе усилителя. Измеряют ток покоя транзисторов ѴТЗ и ѴТ4, он должен быть 4,5…5,5 мА. В противном случае его устанавливают резистором R7, a R5 — нулевой потенциал на выходе усилителя, если он изменился. Подключив параллельно стабилитронам VD2 и VD3 резисторы сопротивлением по 1,5 кОм мощностью 0,25 Вт и подбором резистора R16, устанавливают ток покоя выходных транзисторов VT9 и VT10 в пределах 150…200 мА. После установки требуемых токов резисторы убирают. При появлении самовозбуждения усилителя на ультразвуковых частотах следует увеличить емкость конденсатора С9. В некоторых случаях самовозбуждение устраняется подключением параллельно резисторам R22 и R25 конденсаторов емкостью 500…5000 пФ. В заключении подбором резистора R24 симметрируют оконечный каскад, добиваясь минимума четных гармоник на высших звуковых частотах при максимальной громкости. Полярность конденсатора СЗ уточняют после подключения предусилителя.
С данным усилителем мощности следует использовать предусилители, обеспечивающие выходное напряжение не менее 1 В на нагрузке 20 кОм. Если для предусилителя требуется однополярный источник питания, то в этом случае напряжение на него следует подавать с конденсатора С16 или С17 через развязывающий фильтр. При этом конденсаторы С1 и С2 следует убрать, а стабилитроны VD1…VD4 заменить на Д814А, сопротивления резисторов R19 и R21 увеличить до 620 Ом. Пары стабилитронов VD1, VD4 и VD2, VD3 необходимо подобрать с одинаковыми напряжениями стабилизации. Разница их напряжений стабилизации при токе 10…20 мА должна быть меньше 5%.
Печатная плата усилителя и размещение деталей
Оос обеспечивает:
Во сколько раз снижается Ku, во столько же раз уменьшаются уровни помех и искажений;
Стабилизируется работа схемы;
Выравнивается АЧХ и расширяется диапазон усиливаемых частот.
ООС позволяет задать любой КU ос в пределах заданного КU.
Рис. 24
ООС обязательно применяется в современных усилителях.
Тема 5.5 Усилители синусоидальных сигналов.
Каскады предварительного усиления. Эмиттерный повторитель.
1.1 Усилитель на полевом транзисторе.
Выходные каскады
2.1 Выходные каскады с трансформаторным включением нагрузки.
2.2 Безтрансформаторные выходные каскады.
Каскады предварительного усиления – это входные каскады усилителей.
Требования:
Min уровень искажений;
Согласовать источник Uвх и основные каскады усилителя между собой.
КПД каскадов предварительного усиления заметно на КПД усилителя не сказывается из-за малых токов.
Чтобы выполнять эти требования в каскадах предварительного усиления создают режим А.
Для согласования RистUвх с усилителем достаточно выбрать каскад предварительного усиления с большим Rвх., чтобы выполнить условие Rвх>> RистUвх.
Например, схема с ОЭ: Rвх до единиц кОМ; схема с ОК: Rвх до десятков кОм; схема на полевых транзисторах: Rвх до сотен кОм.
Схема с общим коллектором.
Рис.25
Признак схемы:
Нагрузка подключается к эмиттеру.
Свойства:
Uвых≈Uвх – поэтому схемы с ОК называют эмиттерный повторитель.
Uвых совпадает по фазе с Uвх
Наибольшее Rвх для схем на БТ
Наибольший KI по току.
Усилитель на полевом транзисторе.
Рис.26
+E C
Iи А
iи
Rc подобное Rк в биполярных схемах:
ограничивает ток стока;
образует делитель напряжения с транзистором.
Rз выполняет две функции:
замыкает затвор на общую точку, следовательно при Uвх = 0 потенциал затвора φз = 0
Rз является нагрузкой для Uвх, поэтому Rз выбирают от сотен кОм, до единиц Мом, сравнимо с обратно включенным p-n переходом з-и.
Rи обеспечивает режим работы транзистора, т.к. при Uвх=0 в Rи проходит ток IиА, поэтому φи= IиА· Rи , значит UзиА = φи – φз = IиА * Rи – это напряжение определяет все токи транзистора, а значит и режим работы транзистора.
Cи пропускает переменную составляющую тока истока (iи), если XCи << Rи поэтому режим работы транзистора не будет зависеть от входного сигнала.
Выходные каскады – это как правило усилители мощности.
В выходных каскадах как правило проходят большие токи, поэтому КПД выходного каскада определяет КПД усилителя. Для выходных каскадов также необходимо выполнить требования – как можно меньшие искажения сигнала.
Выполнение этих требований возможно в схемах:
Усилители с трансформаторным включением нагрузки в режиме А.
В двухтактных схемах с трансформаторным включением нагрузки в режиме А-В близком к В.
В двухтактных схемах с безтрансформаторным включением нагрузки в режиме А-В близком к В.
Двухтактная схема выходного каскада с трансформаторным включением нагрузки.
1
2
3
Рис.28
+
—
IК2
IК1
Тр1 из Uвх формирует два напряжения Uбэ1 и Uбэ2 на базах транзисторов всегда противоположные по знаку, т.е. Тр1 переворачивает фазу одного напряжения относительно другого на 180о – фазовращатель. Поэтому VT1 и VT2 работают поочередно. Например, в первую половину периода Uвх (рис.1 )считаем в точке а “+”, значит в точке с “–“, поэтому VT1 закрыт, VT2 открыт. В цепи проходит ток Iк2.(рис. 2)
Во вторую половину периода в точке а “–”, значит в точке с “+“, значит VT1 открыт, VT2закрыт. В цепи проходит ток Iк1.(рис. 3).
Iк1 и Iк2 через Тр2 поочередно в нагрузке формируют напряжение подобное входному.
Искажения сигнала минимальны.
R1 и R2 – делитель напряжения, определяющей режим работы АВ, близкий к В, что обеспечивает достаточно большой КПД.
Преимущества двухтактной схемы:
малое искажение при большом КПД за счет режима АВ близкого к В.
Увеличиваются пределы изменения тока коллектора (Iнагр) в 2 раза, по сравнению с однотактной схемой.
В данной схеме реализуются все преимущества трансформаторного включения нагрузки (см. «Трансформаторная связь»)
Безтрансформаторные выходные каскады
Рис.29
Схема двухтактного выходного каскада с безтрансформаторным
включением нагрузки.
гр.1
Гр2
Гр3
Схема двуполярного питания
Рис.30
I+
I—
Рис 4
Транзисторы разного типа (VT1 – n-p-n; VT2 – p-n-p) поэтому при подаче синусоидального сигнала (гр1) на вход, транзисторы будут работать поочередно и ток в нагрузке будет тоже синусоидальным (гр2 и гр3), т.е. в схеме с разного типа транзисторами не нужен фазовращатель. Такие схемы выполняют на комплиментарных транзисторах – транзисторы одинаковые по параметрам, но разные по проводимости.
Например: КТ502, КТ503; КТ814, КТ815; КТ818, КТ819.
Двухтактные схемы на комплементарных транзисторах имеют, как правило, двуполярное питание (см. рис.4)
Преимущества двухтактной схемы:
Малые искажения при большом КПД за счет режима В и двух транзисторов;
Увеличивается предел изменения тока коллектора (нагрузки) в 2 раза;
Увеличивается нагрузочная способность по току, т. к. пока транзистор закрыт, он остывает;
Двухтактная схема это два эмиттерных повторителя включенных параллельно.
Буферная мощность усилителя. | Страница 2
# 22
- # 22
Вот мой, я использовал его лет 25 назад в качестве выходного каскада в гибридном усилителе. На самом деле это комплементарный операционный усилитель с единичным коэффициентом усиления. Я использовал диоды D1 и D4 вместо транзисторов в дифференциальных парах, потому что ни один транзистор не может выдержать обратное напряжение BE при коротком замыкании на выходе. Я использовал его в качестве быстрого ремонта лампового гитарного усилителя (венгерский BEAG), когда не было запасного выходного трансформатора (пара таких каскадов в качестве моста для привода кабинета динамика 32 Ом). Хозяин решил оставить как есть, без выходных трубок. Вероятно, тогда это был первый гибридный усилитель, хотя и не выпускавшийся в продажу…
Как показано, это класс AB, для класса A удалите диоды D2 и D3 вместе с потенциометрами и резисторами на землю.
Правка: транзисторы стояли КТ814/КТ815 и КТ818/КТ819.
# 23
- # 23
«схема повторителя HEC»
Выходной каскад усилителя Pax Яна Диддена является хорошим кандидатом, я думаю, что он более линейный, чем буфер класса А.
# 24
- # 24
Привет
Хотя я не проверял питание 95В… Извините,
это некоторое смещение для буферной цепи (не обратная связь основного контура).
(Он не рассчитан на питание 95В, поэтому должен заменить другой Tr.)
Это смещение с местной обратной связью.
Если я проверю источник питания 95 В, я могу попробовать ниже,
(поскольку требуется более 190 В)
Мощность: 2SJ201/2SK1530 200В/12А/150Вт
другие все: 2SA1406/2SC3600 200V/200мА//1.2Вт
- можно попробовать
- # 25
- # 26
- # 27
- # 28
- # 29
- #30
- #31
- #32
- #33
- #34
- #35
- #36
- #37
- #38
- #39
- #40
23 :2SA1208/ 2SC2910 180В/70мА/0.9Вт
и резистор 5кОм можно заменить (может быть) 25кОм.
ИЛИ чип-усилитель LME49811, LME49830, не дискретный
Если я ошибаюсь, мне очень жаль, пожалуйста, укажите.
С уважением
# 25
Спасибо за дополнительные мысли и стоимость деталей. Я думаю, что это должно быть проверено еще немного. Также я планирую использовать BJT на выходе, а именно NJW1302 и 3281 (детали 260 В)
.
# 26
вместо сказал:
«схема повторителя HEC»
Выходной каскад усилителя Pax Яна Диддена является хорошим кандидатом, я думаю, что он более линейный, чем буфер класса А.
Нажмите, чтобы развернуть…
Привет
У меня есть один, с которым я играл, я опубликую схематический набросок, когда вернусь домой завтра вечером. Я работаю за городом в течение дня или около того.
# 27
АРК
# 28
К1-4 (МДЖ 15015/16)
К9-20 (МДЖ15003/4)
# 29
К1-К4 2СБ697/2СД733
#30
Спасибо, бра. .. Что делают Q1 и 4?
Какие значения использовать для шин +/-95 В для резисторов?
#31
Спасибо Бра… Что делают Q1 и 4?
Нажмите, чтобы развернуть…
СКС.
Я экспериментировал со схемой, предназначенной для точного повторения тока. Используя hexfets, он устойчив к злоупотреблениям и температуре эксплуатации. Однажды я обжег палец об очень маленький радиатор, и он просто продолжал подключаться. Эта часть «без вторичной поломки». В любом случае, я не беспокоился об этом несколько недель из-за того, что был занят жизнью, и я забыл некоторые значения навскидку. Я должен буду выкопать его обратно из коробки позже. Некоторые значения резисторов зависят от выходных полевых транзисторов, поэтому вам придется рассчитать (гостевой образ) и немного поэкспериментировать. Может потребоваться 7 В постоянного тока между воротами только для того, чтобы сломать Vth. В любом случае, это просто буфер смещения CCS с добавленным усилителем высокочастотной ошибки, который затем снова буферизируется для управления выходами. Q5 — смещение, близкое к нулевой температуре со, а BD140 — множитель Vbe. Мне нравится смещение около 300 мА, потому что усилитель ошибки должен работать меньше, и в классе A немного больше мощности, но это не так уж плохо в классе B. Я считаю, что эти полевые транзисторы менее чувствительны к точности источника смещения, поэтому, если вы -bias, а затем чрезмерная компенсация (с BJT) довольно трудно убить. Я думаю, если вы используете высокое выходное напряжение, вы можете ограничить загрузку. Сумма требуемой компенсации во многом зависит от вашего макета. Для Q9и Q10 я использовал KSC2690 и KSA1220. Q’s 3, 4, 7 и 8 — очень быстрые устройства и могут быть низковольтными. (<20 В) Что мне нравится, так это то, что с приводом затвора усилителя ошибки вы можете использовать небольшие резисторы истока и по-прежнему иметь хорошую стабильность смещения с лучшим демпфированием, которое идет с более низким выходным Z и большей полосой пропускания, несмотря на более высокую крутизну полевых транзисторов. Итак, шестигранник не очень линейный. Помимо этого, это отличное устройство вывода для управления динамиком, IMO и другими. Итак, если вы можете исправить нелинейность, ваш золотой. Кроме того, эти шестигранные транзисторы стоят доллар за штуку, так что вы не сильно выиграете, если облажаетесь и расплавите их.
#32
Привет, CBS240,
—просто повторитель тока—
Вы имеете в виду повторитель напряжения, повторитель тока — это совсем другой зверь.
#33
вместо сказал:
Hi CBS240,
— просто повторитель тока —Вы имеете в виду повторитель напряжения, повторитель тока — это совершенно другой вид зверя.
Нажмите, чтобы развернуть…
Да, повторитель напряжения. Текущий усилитель .
#34
К-ампер сказал:
Кто-нибудь знает достаточно простую схему, которая действует как усилитель мощности для усилителя мощности? то есть буфер нагрузки (токовый дампер?)
, то есть то, что я хочу, это усилитель мощности с коэффициентом усиления по напряжению от 1x до 2x, который принимает входы от 10 до 80 В от другого усилителя мощности и управляет нагрузкой (в основном действует как буфер нагрузки для сигнала амп). ..
Есть идеи?Нажмите, чтобы развернуть…
Привет ! Я нашел это очень интересным и немного старым потоком
Я думал о некоторых подобных себе
Моя странная идея состояла в том, чтобы выбрать, используя наушники с высоким импедансом, высококачественный усилитель для наушников, который обычно имеет более высокое усиление по напряжению, что-то вроде 6x.
И, используя этот усилитель в качестве предусилителя с высоким коэффициентом усиления, подключите его к буферу мощности без усиления по напряжению или усиления в 2 раза, чтобы раскачать пару эффективных динамиков.
Я бы сделал это, потому что я где-то читал, что VAS дает сильный отпечаток на общий звук, и поэтому конечный усилитель должен иметь такой же звук, более или менее
Кроме того, возможность выбора усилителя для наушников с наушниками должна упростить выбор. Я думаю, что
Буфер питания, который мне больше всего нравится, это алмазный буфер
С уважением,
gino
Последнее редактирование:
#35
#36
Добрый вечер
Вы в конце концов построили свой буфер мощности? Меня интересует
В общем, я не понимаю, почему они зафиксировали чувствительность усилителей мощности около 1 В, когда хороший предусилитель легко выдает 10 В с низким уровнем шума и минимальными искажениями. рельсы не регулируются нормально
Я бы оставил буферу питания только грязную работу, так сказать
С уважением,
gino
#37
Привет Джино:
Краткий ответ нет… Никогда не делал. Нам пришлось переехать, и все мое оборудование/детали/снаряжение пришлось упаковать, и большая часть из них до сих пор лежит в коробках… а тем временем у меня появилось еще одно хобби. (Фотография)… что так же дорого и требует много времени… но интересно снова вернуться к старым вещам.
Мотивов для этого было несколько. но сходство с вашим в том, что мы можем использовать усилитель, который звучит хорошо для наших ушей, но не может управлять голодными нагрузками сам по себе…
#38
Спасибо за добрый ответ
Я стал немного одержим выбором предусилителя
Найти хорошо звучащий твердотельный линейный предусилитель кажется очень трудным
А ламповые предусилители обычно имеют слишком высокий коэффициент усиления
Вместо этого есть люди, которые ругаются на отличное качество звука некоторых усилителей для наушников
Я буду искать снова, но буферы мощности на самом деле довольно редки
С уважением,
Джино
#39
Вот что-то прямо противоположное, которое я испытал 20 лет назад… Я построил 200-ваттный усилитель мощности на основе Mj15003/4 с каскодным входом (классический дизайн 80-х). он не нуждался в сильном предусилителе, чтобы получить полную мощность по его шинам +/- 68 В … но по какой-то причине мой друг одолжил мой предусилитель … так что я подключил дрянной 20-ваттный интегрированный усилитель (я думаю, это был тщательно отремонтированный квази-комплементарный Kenwood KA-3700) в качестве предварительного усилителя, использующий отводы Kenwood для управления усилителем мощности … Я ожидал некоторого шума и искажений … но я был абсолютно когда я увеличил громкость… звук был таким полным, с расцветом средних частот и телом средних частот, чего я «никогда» не испытывал с тех пор ни с одним предварительным усилителем… Я часто задавался вопросом, почему это так… .. и я не подключал Kenwood к усилителю мощности более чем на пару вольт. .. Я до сих пор помню звук и ясность, которую я получил в диапазоне от 200 Гц до 1 кГц. Максимумы были не такими четкими… но середина цветения была изумительной.
#40
Еще раз большое спасибо
Я много думал об этом вопросе, потому что часто читал о людях, использующих предусилители со слишком большим коэффициентом усиления по напряжению и не способных правильно установить громкость
И, конечно же, есть другой способ, более простой и распространенный I Угадайте
Вместо того, чтобы искать очень необычный буфер мощности, используйте буферный предусилитель
Гораздо более распространенное решение
Между прочим, я очень восхищаюсь топологией ромбовидного буфера (я видел ее в некоторых очень хорошо принятых усилителях)
Схема из четырех битов с превосходной парой на выходе
Если результирующая мощность мала, я всегда могу использовать высокоэффективные динамики
С уважением,
gino
Показать скрытый контент низкого качества
Вы должны войти или зарегистрироваться, чтобы ответить здесь.
Делиться:
Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Электронная почта Делиться Связь
Верх Низ
150Вт усилитель бокового аудио распределительного трансформатора.
WA150 — 150Вт боковой аудио распределительный трансформатор усилителя. перейти к содержаниюСохранить 0
Артикул: WA150-4-70
наполнитель
Поделитесь этим продуктом
Конструкция
Трансформаторы распределения звука серии WA150 мощностью 150 Вт предназначены для усилителя в системе распределения звука по напряжению.
Конструкция для непрерывного использования
Эта серия предназначена для непрерывной работы.
Первичный (вход)
Первичный предназначен для динамика 4 или 8 Ом.
Вторичный (выходной)
Вторичный предназначен для распределительной линии громкоговорителей 25 В, 70 В, 100 В или 140 В.
Магнитная проволока
Все устройства намотаны самой тонкой первичной медной магнитной проволокой. Во всех обмотках используется провод с толстой изоляцией, что обеспечивает превосходный выход продукции, более низкие затраты для заказчика и длительный срок службы.
В сердечнике
EDCOR используются лучшие сердечники из стали M6 с ориентированным зерном. Каждая единица складывается вручную, чтобы обеспечить не менее 92% стек.
Шпулька
Литой нейлон 6/6 с добавлением 30%-35% стекловолокна. Добавление стекловолокна обеспечивает более высокую температуру теплового изгиба, что приводит материал к классу температурной классификации HB UL.
Наконечник
Наконечник UL1015 18ga. свинцовый провод с цветовой маркировкой длиной около 15 дюймов (38 см).
Крепление
Это устройство поставляется с кронштейнами из оцинкованной стали для монтажа с помощью четырех винтов. См. габаритный чертеж.
Технические характеристики
