Усилитель radiotehnika у 101 стерео. Усилитель Радиотехника У-101 стерео: обзор, характеристики и модернизация

alexxlabУсилител
Какие характеристики имеет усилитель Радиотехника У-101 стерео. Как выглядит его дизайн. Какие есть варианты модернизации и улучшения звучания. Как сравнить с другими советскими усилителями.

Содержание

Основные характеристики усилителя Радиотехника У-101

Усилитель Радиотехника У-101 стерео был одним из популярных советских усилителей 1980-х годов. Рассмотрим его ключевые технические характеристики:

  • Номинальная выходная мощность: 2 x 20 Вт
  • Диапазон воспроизводимых частот: 20-20000 Гц
  • Коэффициент гармоник: не более 0,3%
  • Отношение сигнал/фон: 60 дБ
  • Отношение сигнал/шум (взвешенный): 83 дБ при выходной мощности 50 мВт
  • Входное сопротивление: 4 Ом
  • Потребляемая мощность: 80 Вт

Как видим, по современным меркам мощность усилителя довольно скромная — всего 20 Вт на канал. Однако этого вполне достаточно для озвучивания небольшой комнаты. Важно отметить широкий диапазон частот и низкий уровень искажений, что обеспечивало высокое качество звучания.

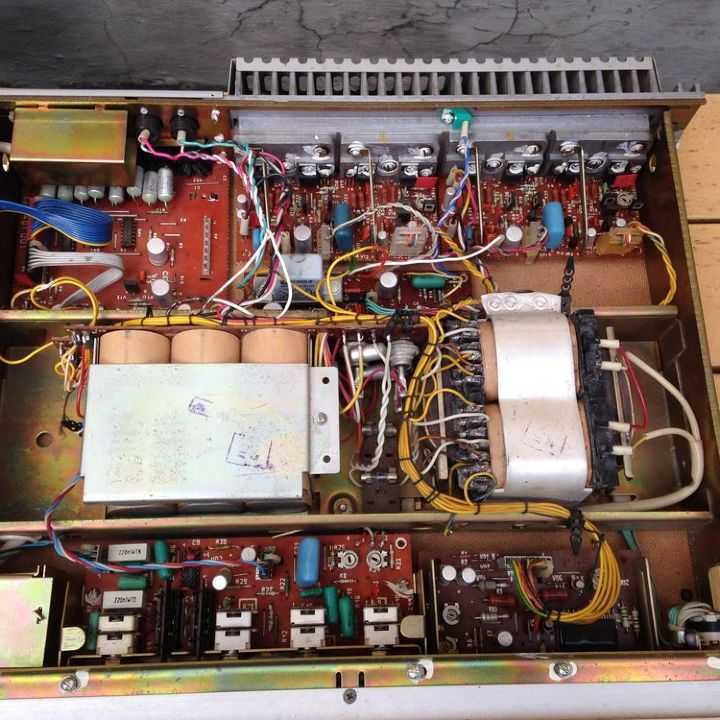

Внешний вид и особенности конструкции Радиотехника У-101

Дизайн усилителя Радиотехника У-101 типичен для советской аудиотехники 1980-х годов:

  • Массивная передняя панель из шлифованного алюминия
  • Деревянный корпус
  • Крупные алюминиевые регуляторы громкости, тембра и баланса
  • Металлические решетки для вентиляции сверху и снизу
  • Мощный радиатор блока питания на задней панели
  • Многочисленные разъемы на задней панели

Габариты усилителя довольно внушительные — 430x330x80 мм, а вес составляет 10 кг. Это обусловлено использованием массивного блока питания и металлических элементов конструкции. Для установки такого усилителя потребуется достаточно места.

Сравнение Радиотехника У-101 с другими советскими усилителями

Как Радиотехника У-101 выглядит на фоне других популярных советских усилителей того времени?

  • По сравнению с Амфитон-001 Радиотехника обеспечивает более полную звуковую сцену и точный бас
  • Легендарный Бриг У-001 превосходит Радиотехнику по качеству звучания, но его сложнее найти в хорошем состоянии
  • По сравнению с более мощными моделями вроде Корвет-068 уступает в громкости, но выигрывает в детальности звука

В целом Радиотехника У-101 занимает промежуточное положение — это не топовая модель, но и не бюджетный вариант. Усилитель обеспечивает достойное качество звука при умеренной мощности.


Варианты модернизации и улучшения звучания Радиотехника У-101

Несмотря на хорошее базовое качество, у Радиотехника У-101 есть потенциал для улучшения. Рассмотрим основные варианты модернизации:

  1. Замена всех электролитических конденсаторов на современные модели
  2. Модернизация блока питания — установка более мощных конденсаторов фильтра
  3. Замена транзисторов выходного каскада на более современные
  4. Доработка схемы фонокорректора для снижения уровня фона
  5. Экранирование сигнальных цепей для уменьшения наводок

При грамотной модернизации можно существенно улучшить звучание усилителя, приблизив его к более дорогим моделям. Однако важно соблюдать осторожность и не нарушить изначальную схемотехнику.

Особенности подключения и настройки Радиотехника У-101

Для получения оптимального звучания усилителя Радиотехника У-101 важно правильно его подключить и настроить:

  • Подбирать акустические системы с сопротивлением 4 Ом
  • Использовать качественные межблочные кабели для подключения источников сигнала
  • Правильно установить ток покоя выходных транзисторов (около 50 мА)
  • Отрегулировать баланс каналов
  • При необходимости настроить фонокорректор под конкретный звукосниматель

Важно также обеспечить хорошую вентиляцию усилителя, так как при работе он довольно сильно нагревается. Не рекомендуется закрывать вентиляционные отверстия.


Достоинства и недостатки усилителя Радиотехника У-101

Подведем итоги, рассмотрев основные плюсы и минусы данной модели:

Достоинства:

  • Качественное звучание с хорошей детализацией
  • Надежная конструкция, долговечность
  • Привлекательный классический дизайн
  • Возможность дальнейшей модернизации

Недостатки:

  • Невысокая мощность по современным меркам
  • Большие габариты и вес
  • Необходимость замены устаревших компонентов
  • Отсутствие некоторых современных функций

Несмотря на недостатки, Радиотехника У-101 остается популярным винтажным усилителем, способным обеспечить качественное звучание при грамотном обращении и обслуживании.

Заключение: стоит ли покупать Радиотехника У-101 сегодня?

Усилитель Радиотехника У-101, несмотря на почтенный возраст, может быть интересен и современным аудиофилам. Его основные преимущества:

  • Хорошее соотношение цена/качество на вторичном рынке
  • Возможность получить качественный звук после модернизации
  • Ностальгическая ценность для любителей винтажной техники

Однако перед покупкой стоит учесть необходимость обслуживания и возможной модернизации усилителя. Для неподготовленного пользователя лучше выбрать более современный вариант. А вот увлеченным аудиофилам Радиотехника У-101 может подарить немало приятных часов прослушивания и экспериментов по улучшению звучания.
