Общая информация об усилителе Радиотехника У-101

Радиотехника У-101 — это стереофонический усилитель мощности, выпускавшийся в СССР на рижском заводе «Радиотехника» в 1980-х годах. Данная модель пользовалась большой популярностью благодаря хорошему соотношению цена-качество и надежности.

Основные характеристики усилителя Радиотехника У-101:

• Выходная мощность: 2 x 25 Вт (на нагрузке 4 Ом)
• Диапазон воспроизводимых частот: 20-20000 Гц
• Коэффициент гармоник: не более 0,2%
• Отношение сигнал/шум: не менее 80 дБ
• Входное сопротивление: 47 кОм
• Габариты: 430 x 330 x 80 мм
• Вес: 10 кг

Усилитель имел простую и надежную схемотехнику, что обеспечивало его долговечность. Многие экземпляры У-101 до сих пор находятся в рабочем состоянии и используются любителями винтажной аудиотехники.

Схема усилителя Радиотехника У-101

Принципиальная схема усилителя У-101 достаточно простая и типичная для своего времени. Рассмотрим ее основные узлы:

• Входной каскад на транзисторах КТ315
• Предварительный усилитель на транзисторах КТ315 и КТ361
• Драйверный каскад на транзисторах КТ815 и КТ814
• Выходной каскад на мощных транзисторах КТ818 и КТ819
• Блок питания на силовом трансформаторе и диодном мосте
• Темброблок на операционных усилителях К140УД7

Схема обеспечивает хорошие параметры усиления и низкий уровень искажений. Однако по современным меркам она уже устарела и может быть модернизирована для улучшения качества звучания.

Модернизация усилителя Радиотехника У-101

Существует несколько популярных вариантов модернизации У-101 для улучшения его характеристик:

1. Замена выходных транзисторов на более современные (например, 2SC5200 и 2SA1943)
2. Установка более качественных конденсаторов в цепях питания и сигнальном тракте
3. Модернизация блока питания с увеличением емкости фильтров
4. Замена темброблока на более современную схему
5. Улучшение охлаждения выходных транзисторов

При грамотной модернизации можно существенно улучшить параметры усилителя и приблизить качество его звучания к современным стандартам.

Отзывы владельцев о Радиотехника У-101

Большинство владельцев У-101 положительно отзываются об этом усилителе. Среди основных достоинств отмечают:

• Надежность и неприхотливость в эксплуатации
• Хорошее качество звучания для своего класса
• Простоту ремонта и модернизации
• Приятный винтажный дизайн

К недостаткам обычно относят:

• Недостаточную мощность для современных акустических систем
• Устаревшую элементную базу
• Посредственное качество регуляторов громкости и тембра

В целом, Радиотехника У-101 до сих пор остается популярным среди любителей винтажной аудиотехники и может служить хорошей основой для модернизации.

Сравнение У-101 с другими советскими усилителями

Как У-101 выглядит на фоне других популярных советских усилителей? Проведем небольшое сравнение:

• Бриг У-001 — более мощный (2х100 Вт) и качественный усилитель высшего класса, значительно превосходящий У-101 по всем параметрам
• Амфитон А1-01-2 — сопоставимый по классу усилитель, немного уступающий У-101 по качеству звучания
• Корвет УП-078С — усилитель более позднего поколения с лучшими характеристиками, но менее надежный

У-101 занимает промежуточное положение между бюджетными моделями и аппаратурой высшего класса. Для своей ценовой категории он обеспечивал очень достойное качество звука.

Использование У-101 в современных аудиосистемах

Возможно ли использовать Радиотехнику У-101 в современной аудиосистеме? Да, это вполне реально при соблюдении некоторых условий:

1. Подбор подходящей по чувствительности акустики (желательно не менее 90 дБ)
2. Использование качественных источников сигнала (CD-проигрыватель, ЦАП и т.д.)
3. Грамотно проведенная модернизация усилителя
4. Правильное размещение и акустическое оформление колонок

При выполнении этих условий У-101 может обеспечить вполне приемлемое качество звучания даже по современным меркам. Особенно это актуально для прослушивания винила и других аналоговых источников.

Ремонт и обслуживание усилителя У-101

Благодаря простой схемотехнике, ремонт У-101 обычно не вызывает серьезных затруднений. Основные проблемы, с которыми сталкиваются владельцы:

• Выход из строя электролитических конденсаторов
• Окисление контактов переключателей и регуляторов
• Пробой выходных транзисторов
• Неисправности в блоке питания

Большинство этих проблем легко устраняется заменой соответствующих компонентов. Важно регулярно проводить профилактическое обслуживание усилителя — очистку от пыли, смазку подвижных частей, проверку режимов работы транзисторов.

Заключение о усилителе Радиотехника У-101

Подводя итог, можно сказать, что Радиотехника У-101 — это добротный советский усилитель среднего класса, который при должном уходе и грамотной модернизации может радовать владельца качественным звуком еще долгие годы. Его основные преимущества — надежность, ремонтопригодность и хороший потенциал для апгрейда. Недостатки же — устаревшая элементная база и невысокая мощность — могут быть в значительной степени нивелированы умелыми руками радиолюбителя.

Усилитель «Радиотехника У-101» — обзор, характеристики и отзывы :: SYL.ru

Оливки для вкуса. Готовим насыщенное рагу для холодных вечеров

Будет безвкусно и некрасиво: ошибки в выборе длины верхней одежды, портящие вид

Зелёная фасоль станет ещё вкуснее. Запекаем с жареным лучком

Кейп — тренд осени 2022: актуальные модели и лучшие миксы с ними

С чем сочетать осенью-зимой черные колготки — вернувшийся тренд: стильные миксы

Модно, но вредно: как подбирать обувь под укороченные штаны, чтобы не мерзнуть

Чем пополнить гардероб на осень-зиму: вещи, которые помогут выглядеть стильно

Для любого десерта. Готовим простое лакомство из карамели

Добавляем немного меда. Оригинальный соус с чесноком и специями

Виноград придает вкус. Готовим ароматный пирог из простых продуктов

Автор Ярик Драгун March 6, 2018

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего. Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый «правильный», чистый и теплый (ламповый) звук.

Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из «старичков», который может еще порадовать качественным звуком, является усилитель «Радиотехника У-101». Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого «чуда». Но сначала немного общей информации о производителе.

О производителе

Когда-то компания «Радиотехника» была дочерним предприятием небезызвестного завода «ВЭФ». Последний был упразднен в 1997 году. Но «Радиотехника» осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель «Радиотехника У-101».

Стоит сразу отметить, что искушенные «аудиофилы» не ценят технику этого производителя. Они считают ее массовым «шлаком» и «хламом». Единственное, что признают эти товарищи из советских аудиосистем — топовые усилители от «Амфитон» и легендарный «Бриг». Но в любом случае усилитель «Радиотехника У-101» стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки. Однако перейдем к особенностям дизайна усилителя и его техническим характеристикам. Ибо это самое важное.

Внешний вид и дизайн

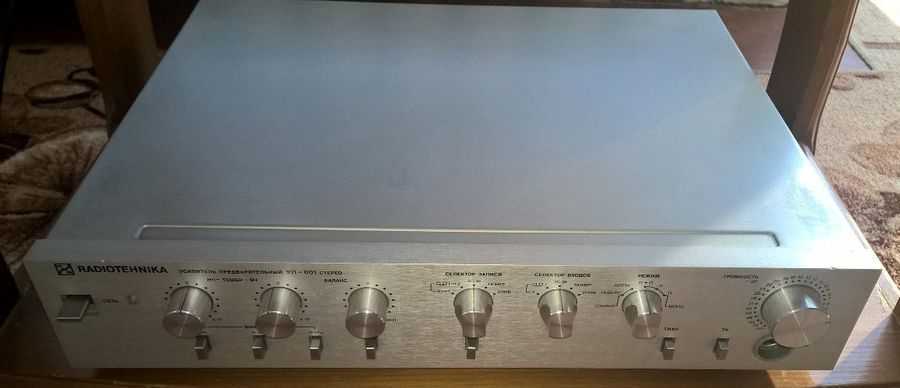

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина — 430 мм. А высота — 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная — 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант — полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление — это очень хорошая штука в составе любого усилителя. К сожалению, усилитель «Радиотехника» лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму — 83 децибела. А отношение сигнала к фону — 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому «Радиотехника У-101» намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести «Радиотехнику», не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», — конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент — «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше — больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о «Радиотехнике»

Что говорят те, кто успел уже приобрести предварительный усилитель «Радиотехника У-101»? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о «Радиотехнике»

Усилитель «Радиотехника» удостоился отрицательных отзывов только от тех, кто считает себя «аудиофилами». Самая частая жалоба от этих товарищей — недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А «Радиотехника» — это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель «Радиотехника У-101». Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.
