Операционные усилители с однополярным питанием

РАЗДЕЛ 3: Усилители для нормирования сигналов

В соответствии с требованиями рынка, в последнее время операционные усилители с однополярным питанием стали чрезвычайно актуальными. От современных устройств данного типа требуют, чтобы их технические характеристики были не хуже, чем у операционных усилителей с биполярным питанием. Вследствие широкого использования ОУ с однополярным питанием в портативной аппаратуре, ключевым параметром является малая потребляемая мощность при безусловном сохранении показателей точности.

Однополярное питание дает:

♦Меньшая мощность потребления

♦Применение в портативных и батарейных приложениях

♦Использование единственного источника

Учитывать при конструировании:

♦Уменьшенный диапазон вых. сигналов увеличивает чувствительность к ошибкам, вызываемым напряжением смещения, входным током, конечной величиной РКП, шумами и т. д.

♦Использование источников с высокими цифровыми шумами из-за их совместного использования

♦Вход и выход от «питаниядо- питания» для увеличения динамического диапазона сигналов

♦Точностные показатели обычно хуже, чем у ОУ с биполярным питанием

♦Многие ОУ специфицированные для применения с

однополярным питанием не имеют входов и выходов «от питания до питания»

Рис. 3.18. Усилители с однополярным питанием.

Наиболее очевидное влияние на работу оказывает уменьшенный динамический диапазон по входу и выходу. И как результат этого — большая чувствительность к внутренним и внешним ошибкам. В 12-разрядной системе с динамическим диапазоном выхода 10 В напряжение смещения прецизионного биполярного операционного усилителя 0.1 мВ дает ошибку менее 0.004 от младшего разряда. Однако, в системе с однополярным питанием, с технологией «от питания до питания», при напряжении смещения 1 мВ и динамическом диапазоне 5 В, ошибка составит 0.8 от младшего разряда, а при динамическом диапазоне 2.5 В — 1.6 от младшего разряда.

Для поддержания малого тока потребления от батареи, в цепях операционного усилителя используют резисторы больших номиналов. Поскольку входные токи операционного усилителя текут через высокоомные резисторы, они порождают значительные величины напряжений смещения, равные или большие собственных смещений операционного усилителя.

Точность коэффициента передачи некоторых операционных усилителей с однополярным питанием уменьшена, поэтому требуется их тщательный выбор. Многие однополярные операционные усилмители для прецизионных приложений имеют РКП ~ 25000 .. 30000 при небольшой (более 10 КΩ) нагрузке. Отдельные устройства, как семейство ОР113/OP213/OP413 в действительности имеют весьма высокое значение РКП (более 106).

©АВТЭКС Санкт-Петербург (812) 567-7202, http://www.autexspb.da.ru, E-mail: [email protected] Автор перевода: Горшков Б.Л.

3-17

РАЗДЕЛ 3: Усилители для нормирования сигналов

Впроцессе разработки, с однополярными операционными усилителями возможны многие компромиссы между: скоростью и мощностью, шумами и мощностью, точностью, скоростью и мощностью и т.д. Если даже шум постоянен (что вряд ли возможно), отношение сигнал/шум (С/Ш, SNR) уменьшится, поскольку уменьшается амплитуда сигнала.

Кроме перечисленных ограничений, существуют многие другие особенности конструирования, которые являлись до сих пор вторичными в случаях биполярного питания, и стали важными только в случаях однополярного. Например, уменьшение отношения С/Ш, вследствие уменьшения динамического диапазона сигналов. Опорный потенциал «земли» больше не является простым вариантом выбора одного из опорных напряжений, и для некоторых устройств такой выбор может пройти, а для других — нет. По мере уменьшения потребления от источника питания, напряжение шума усилителя возрастает, а его полоса уменьшается. В приложениях с низким потреблением и однополярным питанием получение достаточной полосы и требуемой точности при ограниченном выборе операционных усилителей представляет существенную проблему при разработке системы.

Большинство разработчиков схем в качестве опорного сигнала без обсуждения принимают потенциал «земли». Большинство аналоговых цепей отсчитывают диапазоны своих входных/выходных напряжений от потенциала «земли». В биполярных приложениях потенциал 0 В, разделяющий источники, очень удобен, так как запас в каждую сторону симметричен и равен питанию. В то же время, 0 В является обычным напряжением «земляной шины» с низким импедансом.

Вцепях с однополярным питанием и технологией «от питания до питания» можно выбирать точку «земли» везде, где она лежит в пределах диапазона питания, так как не существует специального стандарта.

Выбор потенциала «земли» зависит от типа обрабатываемых сигналов и характеристик усилителя. Например, выбор отрицательной шины питания в качестве «земли» может оптимизировать динамический диапазон операционного усилителя, выходной сигнал которого достигает 0 В. С другой стороны, может потребоваться сдвиг уровня сигнала для его согласования с входом другого устройства (как АЦП), которое не может работать с уровнем 0 В на входе.

Первые операционные усилители с однополярным питанием разрабатывались по биполярной технологии, оптимизировавшей характеристики n-p-n транзисторов. p-n-p транзисторы были либо с продольной структурой, либо плоскостные, более узкополосные по сравнению с n-p-n. Для производства однополярных ОУ нового поколения с технологией «от питания до питания» требуется полностью комплиментарный процесс. Эти новые усилительные устройства содержат параллельные n-p-n и p-n-p каскады для достижения размаха входного сигнала от потенциала земли до положительного питания,

авыходные каскады реализуются на биполярных n-p-n и p-n-p транзисторах с общим эмиттером или на n-канальных и p-канальных полевых транзисторах с общим истоком. Для них напряжение насыщения или сопротивление включенного состояния определяют верхнюю границу выходного сигнала как функцию тока нагрузки.

Характеристики входного каскада однополярного операционного усилителя (как ОСС, входное напряжение смещения и его температурный коэффициент с шумами) являются определяющими в точности устройства для низковольтных приложений. Операционные усилители с входами «от питания до питания» должны разрешать малые сигналы даже в тех случаях, когда входы находятся под потенциалом «земли», а в некоторых случаях близко к положительному потенциалу источника питания. Подходящими кандидатами являются усилители, имеющие КОСС не менее 60 дБ во всем диапазоне напряжений от 0 В до плюса питания. Не существует необходимости, чтобы усилители сохраняли КОСС для синфазных сигналов выше питания, все что требуется, так это только, чтобы они не саморазрушались во время кратковременных выбросов.

©АВТЭКС Санкт-Петербург (812) 567-7202, http://www.autexspb.da.ru, E-mail: autex@newmail. ru Автор перевода: Горшков Б.Л.

3-18

РАЗДЕЛ 3: Усилители для нормирования сигналов

Также весьма подходящими кандидатами для прецизионных приложений будут операционные усилители с напряжениями смещения менее 1 мВ и дрейфом смещения менее 2 мкВ/°С. Так как динамический диапазон входных сигналов и отношение С/Ш на входе в равной степени, важны с динамическим диапазоном выходных сигналов и отношением С/Ш на выходе, прецизионные однополярные ОУ с технологией «от питания до питания» должны иметь уровень шума, приведенный ко входу меньше 5 мкВ от пика до пика в диапазоне частот 0.1 .. 10Гц.

Необходимость в выходных каскадах с передачей сигналов «от питания до питания» определяется требованием сохранять величину динамического диапазона в низковольтных приложениях. Однополярные усилители должны иметь динамический диапазон выходных напряжений, отстоящий от величины питания по каждой из шин не более чем на 100 мВ (при номинальной нагрузке). Динамический диапазон выходного напряжения в большой степени зависит от топологии выходного каскада и тока нагрузки. Чем меньше VOL (нижний предел) и выше VOH (верхний предел), тем лучше.

Поскольку подавляющее большинство систем сбора данных требуют, по крайней мере, 12или 14-разрядной точности, то операционные усилители с РКП более 30000 при всех нагрузках являются удачным выбором для прецизионных приложений.

Существует определенное требование для операционных усилителей, чтобы размах синфазного напряжения на входе включал в себя значения обоих шин питания. Несомненно, это требование полезно в некоторых приложениях, но следует признать, что число таких приложений очень мало.

Для многих приложений с одним источником питания требуется, чтобы входной сигнал достигал только одной из двух шин, обычно «земли». Хорошим примером этого являются приложения, связанные с измерением в первичных или вторичных силовых цепях. Усилители, которые будут работать при нулевом напряжении на входе, достаточно легко создать, используя дифференциальные пары p-n-p транзисторов (или n-канальные JFET пары), как показано на Рис. 3.19. Диапазон входных синфазных сигналов такого каскада достигает значения приблизительно на 200 мВ ниже отрицательной шины источника питания и на 1 В ниже положительной.

	+VS					+VS

P-N-P

N-кан

JFET

–VS

–VS

Рис. 3.19. Конфигурации входных каскадов, позволяющих входному сигналу опускаться до отрицательной шины питания.

©АВТЭКС Санкт-Петербург (812) 567-7202, http://www.autexspb.da.ru, E-mail: [email protected] Автор перевода: Горшков Б.Л.

3-19

РАЗДЕЛ 3: Усилители для нормирования сигналов

Входной каскад можно так же строить на n-p-n транзисторах (или p-канальных JFET парах), в этом случае входной синфазный сигнал будет достигать положительной шины питания и будет на 1 В выше отрицательной. Такое требование типично для приложений, связанных с измерением тока в первичных силовых цепях на низких частотах. Входные каскады ОР282/ОР482 используют р-канальные JFET пары, и входной синфазный сигнал достигает положительной шины питания. Прочие схемотехнические топологии для измерения в первичных силовых цепях (как в AD626) используют для ослабления синфазного сигнала прецизионные резисторы.

Входные каскады с действительной технологией «от питания до питания» требуют применения двух сложных составных пар транзисторов (см. Рис.3.20), одна пара — биполярные n-p-n транзисторы (либо n-канальные JFET), другая пара — p-n-p транзисторы (либо p-канальные JFET). Эти две пары имеют разные напряжения смещения и входные токи, и когда входной синфазный сигнал меняется, смещение и входной ток усилителя также изменяются. Фактически, когда оба источника тока активны во всем диапазоне входных синфазных сигналов, входное напряжение смещения усилителя представляет собой среднее напряжение смещение n-p-n и p-n-p пар транзисторов. В тех конструкциях, где источники тока переключаются в некоторой точке диапазона входного синфазного сигнала, напряжение смещения определяется n-p-n парой для сигналов в области положительной шины питания и p-n-p парой в области отрицательной шины. Следует отметить, что подобные каскады можно разрабатывать на основе КМОП транзисторов, как в случае ОР250/ОР450 и AD8531/8532/8534.

+VS

Q3 Q4

–VS

Рис.3.20. Действительный каскад с технологией «от питания до питания».

Входной ток операционного усилителя, являющийся функцией коэффициента передачи тока транзисторов, является также функцией приложенного входного синфазного напряжения, что приводит к ухудшению КОСС и изменению входного синфазного импеданса по диапазону синфазных напряжений в сравнении со стандартными усилителями с биполярным питанием. На данные характеристики следует обращать внимание при выборе ОУ такого типа, в особенности при их неинвертирующем включении. Напряжение смещения, входной ток и ОСС могут быть весьма приемлемыми в одной части диапазона синфазных сигналов, но абсолютно неудовлетворительными в другой при переходах от n-p-n устройств к p-n-p устройствам и наоборот.

©АВТЭКС Санкт-Петербург (812) 567-7202, http://www.autexspb.da.ru, E-mail: [email protected] Автор перевода: Горшков Б.Л.

3-20

РАЗДЕЛ 3: Усилители для нормирования сигналов

Унекоторых операционных усилителей, например, семейство ОР191/OP291/OP491

иОР279, порог переключения от одной пары транзисторов к другой находится при синфазном напряжении на 1 В ниже положительной шины питания. p-n-p дифференциальный входной каскад приблизительно активен от 200 мВ ниже отрицательной шины питания до 1 В ниже положительной шины. По данному диапазону синфазных сигналов напряжение смещения, входной ток, ОСС, шумы напряжения/тока ОУ определяются, главным образом, характеристиками p-n-p транзисторной пары. Однако, при переключении входное напряжение смещения может резко измениться, из-за того что оно представляет собой среднее значение напряжений смещения p-n-p и n-p-n транзисторных пар. Входные токи усилителя изменят полярность и величину в момент включения n-p-n пары.

Операционные усилители, например, ОР184/OP284/OP484, используют входной каскад с технологией «от питания до питания», в котором обе транзисторные пары n-p-n

иp-n-p активны во всем диапазоне синфазных сигналов, и порога переключения не существует. Входное напряжение смещения усилителя является средним из напряжений смещения p-n-p и n-p-n каскадов.

Усилитель дает плавное изменение входного напряжения смещения по всему диапазону входного синфазного напряжения, что достигается тщательной лазерной подгонкой резисторов входного каскада. Это же происходит и со входным током. Исключение составляют крайние точки (не доходя 1 В до уровней питания), где напряжение смещения и входной ток резко изменяются вследствие открытия паразитных p-n переходов.

Когда обе дифференциальные пары транзисторов активны по всему диапазону входного синфазного напряжения, переходная характеристика усилителя более быстра в области середины диапазона синфазного сигнала (в два раза выше для биполярных транзисторов и в √2 раз в случае JFET транзисторов). Переходная проводимость входного каскада определяет скорость нарастания выходного напряжения и частоту единичного усиления усилителя, следовательно, время отклика слегка уменьшится в крайних точках диапазона синфазного сигнала, когда, либо p-n-p каскад (сигнал приближается к положительной шине питания), либо n-p-n каскад (сигнал идет в сторону отрицательной шины) вводятся в режим отсечки. Пороги, при которых переходная проводимость изменяется, отстоят приблизительно на 1 В от каждой шины питания.

По этой причине для приложений, требующих действительных входов «от питания до питания», следует тщательно оценивать операционный усилитель с тем, чтобы отобранные усилители гарантировали нужные для работы: входное напряжение смещения, входной ток, ОСС и шумы (тока и напряжения).

Выходные каскады ОУ с однополярным питанием

Выходные каскады первых операционных усилителей представляли собой n-p-n эмиттерные повторители с источниками тока или резисторами на «землю», как показано в левой части Рис.3.21. В действительности, скорости нарастания получались выше для положительных перепадов сигналов, нежели для отрицательных. В то время как современные операционные усилители имеют пуш-пульные выходные каскады различного типа, многие из них обладают асимметричностью и имеют скорость нарастания выходного сигнала в одну сторону выше, чем в другую. Асимметрия вводит искажения в сигналы переменного тока и проистекает из технологического процесса, дающего более быстрые n-p-n транзисторы, чем p-n-p транзисторы. Асимметрия может также привести к тому, что выходной сигнал будет приближаться к одной из шин питания ближе, чем к другой.

©АВТЭКС Санкт-Петербург (812) 567-7202, http://www.autexspb.da.ru, E-mail: [email protected] Автор перевода: Горшков Б.Л.

3-21

РАЗДЕЛ 3: Усилители для нормирования сигналов

Для многих приложений требуется, чтобы выходной сигнал достигал только одной шины, обычно отрицательной («земли» в системах с однополярным питанием). Резистор на отрицательной шине позволит выходу приблизиться к данной шине (при условии, что импеданс нагрузки достаточно высок или нагрузка подключается к этой же шине), но весьма медленно. Использование источника тока на полевом транзисторе вместо резистора позволит увеличить скорость, но при этом увеличится сложность каскада.

В новом комплиментарном биполярном процессе (СВ) возможно получение согласованных высокоскоростных p-n-p и n-p-n транзисторов. Каскад с комплиментарным эмиттерным повторителем показан справа на Рис.3.21, он имеет много преимуществ, включая низкое выходное сопротивление. Однако, размах выходного напряжения не достигает обеих шин питания на величину падения напряжения на эмиттер-базовых переходах транзисторов. При работе с однополярным питанием +5 В динамический диапазон выхода составляет обычно +1 В .. +4 В.

+VS	+VS
NPN	NMOS
	VOUT

VOUT

NPN	NMOS

–VS	–VS

+VS

NPN

VOUT

PNP

–VS

Рис. 3.21. Традиционные выходные каскады.

Выходные каскады на комплиментарных транзисторах «общий — эмиттер // общий — исток», показанные на Рис.3.22, позволяют выходу подойти совсем близко к шинам питания, но данные каскады имеют существенно больший импеданс в разомкнутом состоянии по сравнению с эмиттерными повторителями. На практике, однако, местное замыкание обратной связи дает низкий выходной импеданс, в особенности на частотах ниже 10 Гц.

Комплиментарный каскад с общим эмиттером (левая схема на Рис.3.22) не может обеспечить размах выхода до шин питания на величину напряжения насыщения (VCESAT). При малых токах нагрузки (менее 100 мкА) насыщение может составить от 5 до 10 мВ, при увеличении тока нагрузки насыщение может возрасти до нескольких сотен милливольт (при 50 мА – 500 мВ).

С другой стороны, картина похожа и для комплиментарного каскада на КМОП JFET элементах, которые дают выход до шин питания только без нагрузки. При наличии вытекающего или втекающего тока выходное напряжение уменьшится на величину падения на сопротивлении открытого канала транзистора (около 100Ω для прецизионных операционных усилителей и 10Ω для операционных усилителей с высокой нагрузочной способностью).

По этой причине, очевидно, что не существует такого каскада в природе, как каскад с действительным выходом «от питания до питания», следовательно, заголовок Рис.3.22 (Выходные каскады с выходом почти «от питания до питания») отражает истинное положение вещей.

©АВТЭКС Санкт-Петербург (812) 567-7202, http://www.autexspb.da.ru, E-mail: [email protected] Автор перевода: Горшков Б.Л.

3-22

РАЗДЕЛ 3: Усилители для нормирования сигналов

+VS	+VS
PNP	PMOS
	VOUT
NPN	NMOS

–VS

–VS

Рис.3.22. Каскады с выходом почти «от питания до питания».

Рис.3.23 суммирует рабочие характеристики ряда операционных усилителей с однополярным питанием, пригодных для прецизионных приложений. Устройства перечисляются в порядке возрастания тока от источника питания. Для сравнения версий сдвоенных и счетверенных устройств приводится характеристика нормированного тока на один усилитель ISY/усилитель. Приводится диапазон входных и выходных напряжений (при питании +5В). Входные напряжения (0, 4 В) для p-n-p входных пар, исключая AD820/822/824 с n-канальными JFET на входе. Выходные каскады с n-p-n эмиттерными повторителями и источниками тока «от земли» обозначаются как «5 мВ, 4 В» (ОР193/293/493, ОР113/213/413). Выходные каскады, обозначаемые как «R/R» используют КМОП схему с общим истоком (ОР181/281/481) или как СВ схему с общим эмиттером (ОР196/296/496, ОР191/291/491, ОР184/284/484, AD820/822/824).

В заключение следует указать, что при выборе ОУ для однополярных приложений «от питания до питания» следует учитывать следующие моменты:

Первое, входное напряжение смещения и входной ток являются функцией приложенного синфазного напряжения (для ОУ с «действительным значением от питания до питания»). Устройства, использующие этот класс ОУ, следует проектировать так, чтобы минимизировать результирующие ошибки. Инверсное включение с виртуальной «землей» на прямом входе ОУ предотвращает появление ошибок, поддерживая величину синфазного напряжения на входе постоянной. Если инверсное включение операционного усилителя невозможно, следует использовать ОУ, подобные ОР184/284/484, которые не имеют порога переключения по синфазному входному напряжению.

	Устройство,	VOS, макс	ТК	AVOL	Шум 1 КГц	Вход	Выход	ISY/Ус
	№	[мкВ]	[мкВ/°С]		[нВ/√Гц]			[мкА]
	ОР181/281/481	1500	10	5М	70	0, 4 В	«R/R»	4
	ОР193/293/493	75	0. 2	200К	65	0, 4 В	5 мВ, 4 В	15
	ОР196/296/496	300	1.5	150К	26	R/R	«R/R»	50
	ОР191/291/491	700	1.1	25К	35	R/R	«R/R»	400
	*AD820/822/824	400	2	500К	16	0, 4 В	«R/R»	800
	ОР184/284/484	65	0.2	50К	3.9	R/R	«R/R»	1250
	ОР113/213/413	125	0. 2	2М	4.7	0, 4 В	5 мВ, 4 В	1750

ПРИМЕЧАНИЕ: * Вход JFET

Спецификация для +25°С, VS = +5В, если не оговаривается отдельно.

Рис.3.23. Рабочие характеристики прецизионных ОУ с однополярным питанием.

©АВТЭКС Санкт-Петербург (812) 567-7202, http://www.autexspb.da.ru, E-mail: [email protected] Автор перевода: Горшков Б.Л.

3-23

Российский операционный усилитель КМОП с архитектурой rail-to-rail

Лысь Василий
Попов Юрий
Сергеева Татьяна
Шлёмин Дмитрий

№ 8’2003

Одной из основных тенденций рынка ИС операционных усилителей в настоящий момент является появление и широкое распространение так называемых rail-to-rail ОУ. Данным термином в зарубежной литературе принято классифицировать ОУ, диапазоны изменений выходного и синфазного входного напряжений которых занимают весь спектр значений, лежащих между уровнями питающих напряжений. Де-факто название rail-to-rail стало общепринятым и в отечественной литературе (см., например, [1]). Использование этого термина в предлагаемой статье применительно к ИС отечественного производства обусловлено стремлением авторов к привлечению внимания разработчиков, использующих импортные комплектующие и привыкших к терминологии зарубежных поставщиков.

С переходом на все более прогрессивные технологические процессы изготовления цифровых СБИС, с уменьшением минимального топологического размера происходит неизбежное снижение напряжения питания, а поскольку построить законченную систему только на цифровых элементах практически невозможно, то соответственно возрастают требования и к элементной базе аналого-цифрового интерфейса, основным компонентом которого был и остается ОУ. Стандартным ОУ общего назначения, как известно, присущи ограничения на диапазоны входных и выходных напряжений, из-за которых 2–3 В из номинала напряжения питания фактически оказываются потерянными при определении динамического диапазона системы. При двуполярном питании ±15 В это обстоятельство не создает заметных проблем, однако при построении современных аналого-цифровых систем используется однополярное питание 2,5, 3,3 и 5 В, что диктует применение только ОУ архитектуры rail-to-rail. В дальнейшем эта тенденция приведет к переходу на рабочие напряжения питания на уровне 1 В. Фирма Xilinx, например, уже объявила о выпуске нового семейства ПЛИС Spartan-3, изготавливаемого на пластинах диаметром 300 мм по технологии с топологическими нормами 90 нм и напряжением питания 1,2 В. Цена таких изделий составляет около $20 за кристалл с 1 миллионом вентилей (http://www.xilinx.com/spartan3), что фактически знаменует собой начало перехода на качественно новый уровень в области элементной базы сложных систем. Для работы в таких системах обычных ОУ rail-to-rail уже недостаточно, и становятся актуальными так называемые ОУ beyond-the-rails, работоспособные при входных синфазных сигналах, выходящих за рамки уровней шин питания [2].

Помимо фактора, обусловленного тенденцией к снижению напряжения питания цифровых СБИС, необходимо отметить, что неуклонно расширяется область экономичных низковольтных применений ОУ, таких, как портативная аппаратура с батарейным питанием, слуховые аппараты, тонометры, кардиостимуляторы и другие приборы медицинского назначения, портативные аудиоустройства, а также аппаратура специального применения.

Учитывая перечисленные факторы и тенденции, ФГУП «НЗПП с ОКБ» разработало на основе архитектуры rail-to-rail серию счетверенных КМОП ОУ, состоящую из четырех ИС: К1476УД1Т, К1476УД2Т, К1476УД3АТ, К1476УД3БТ. Каждая ИС содержит четыре программируемых КМОП ОУ с раздельными входами и выходами, имеющих общую цепь программирования рабочего режима и общий вход для перевода ИС в ждущий режим с малым потреблением (функция Standby). Программирование осуществляется выбором сопротивления одного внешнего резистора, включаемого между входом R ИС и положительным выводом источника питания.

Структурная схема одного ОУ ИС, отражающая общие признаки архитектуры rail-to-rail применительно к КМОП-технологии, приведена на рис. 1. Основной чертой, характерной для всех КМОП rail-to-rail ОУ, является построение входного дифференциального каскада на основе параллельного включения комплементарных дифференциальных пар МОП-транзисторов, за счет чего обеспечивается работоспособность ОУ в диапазоне синфазных входных напряжений, который может даже превышать пределы, установленные напряжениями шин питания (то есть обеспечивается режим beyond-the-rails), но на величину, не превышающую прямое падение напряжения на диодах входной защиты. По аналогичной структурной схеме реализованы отечественные КМОП ОУ серии 1446 [3], в состав которой входит счетверенный ОУ 1446УД3, являющийся ближайшим отечественным аналогом ОУ серии К1476УД…Т. Основным преимуществом ИС серии К1476УД…Т по отношению к ИС 1446-й серии являются улучшенные функциональные возможности (за счет программирования рабочего режима ОУ и наличия функции Standby). Первый фактор обеспечивает:

• универсальный характер ИС, ОУ которой, в зависимости от номинала одного внешнего резистора, может быть как микромощным, так и быстродействующим, причем переход от одного режима к другому может происходить в процессе работы ИС под воздействием внешнего управляющего сигнала;
• расширение области применения ОУ за счет новых нестандартных схемотехнических решений.

Второй из перечисленных выше факторов позволяет оптимизировать мощность потребления в системах с активным и пассивным режимами работы, например, в приемниках систем персонального радиовызова. Вопросам применения ИС серии К1476УД…Т, в том числе и нестандартным, имеющим определенные преимущества перед типовыми, посвящена отдельная статья, которая будет предложена вниманию читателей в ближайшее время.

Ближайшими зарубежными аналогами ИС серии К1476УД…Т являются ИС TLV2465 фирмы Texas Instruments и AD8594 от Analog Devices. Оба аналога совместимы с ИС серии К1476УД…Т по выводам, имеют функцию Standby, но, поскольку возможность программирования в данных аналогах не предусмотрена, вывод № 8 16-выводного корпуса в них не используется (обозначен как NC — no connect). К1476УД…Т проигрывает названным зарубежным аналогам по единственному параметру — максимальному выходному току, но превосходит их по диапазону допустимых питающих напряжений, коэффициенту усиления по постоянному току и коэффициенту подавления синфазного сигнала. Это обусловлено тем, что для производства зарубежных аналогов используется КМОП-технология с меньшими топологическими нормами, на основе которой проще обеспечить большой выходной ток, но труднее сохранить точностные показатели и которая к тому же является более низковольтной. Недостатком серии К1476УД…Т является также планарный металлокерамический корпус типа 402.16, однако предприятие-изготовитель планирует переход на более современное конструктивное исполнение.

Структурная схема ИС К1476УД…Т приведена на рис. 2. Рабочий режим каждого ОУ ИС задается четырьмя напряжениями, которые вырабатывает общий для всех каналов блок BIAS. Назначение выводов описано в таблице 2.

Таблица 1. Электрические характеристики ИС серии К1476УД…Т при U_сс=5 В и Т=25 °С (предварительные) и предельно допустимые режимы работы

Примечания:

* При емкости нагрузки C_L=50 пФ

** ΔU_out — разность между уровнем напряжения любой из шин питания и соответствующей границей диапазона линейности выходного напряжения.

Таблица 2. Назначение выводов ИС серии К1476УД…Т

Основные технические характеристики ОУ серии К1476УД…Т приведены в таблице 1, а на рис. 3–5 приведены амплитудно-частотные характеристики ОУ с разомкнутой цепью обратной связи для трех значений программирующего тока.

ИС К1476УД1Т является базовым вариантом ОУ архитектуры rail-to-rail серии К1476УД…Т и изготавливается на основе стандартного технологического процесса КМОП. ИС К1476УД2Т выполнена по идентичной с ИС К1476УД1Т электрической принципиальной схеме, однако в технологический процесс ее изготовления введена дополнительная операция, что привело к заметному увеличению коэффициента усиления по постоянному току, но также и к ухудшению динамических параметров. ОУ ИС К1476УД3АТ, К1476УД3БТ отличается от базового варианта тем, что во входном дифференциальном каскаде работает только пара транзисторов одного типа, что, строго говоря, должно приводить к тому, что данное устройство не является rail-to-rail ОУ по входу. Однако благодаря тому, что входные дифференциальные пары спроектированы с учетом возможности работы в подпороговом режиме, практически трудно зафиксировать заметное отличие данного ОУ от остальных по диапазону синфазного входного сигнала. С другой стороны, существенным преимуществом этой ИС является заметно меньшее напряжение смещения, — у ИС К1476УД3АТ этот параметр не превосходит величины 1 мВ для всех четырех ОУ, расположенных на кристалле ИС.

Таким образом, анализ электрических характеристик ИС серии К1476УД…Т и их сравнение с параметрами отечественных и зарубежных аналогов свидетельствуют, что ОУ данной серии являются современными КМОП rail-to-rail ОУ, которые могут составить конкуренцию аналогичным изделиям ведущих мировых фирм-производителей на внутреннем рынке, особенно в тех областях, где имеются требования функционирования в жестких условиях эксплуатации.

Возвращаясь к вопросам системного характера, уже затронутым в начале статьи, отметим, что в последнее время наметилась тенденция к проектированию систем на кристалле на основе так называемых IP-модулей, под которыми понимаются законченные функциональные фрагменты системы, выполняющие типовые функции и имеющие тот или иной уровень реализации (алгоритмический, программный, уровень HDL-описания, схемотехнический, топологический). Такой подход позволяет пользователю библиотеки IP-модулей компоновать разрабатываемую им систему из этих модулей как их «черных ящиков», абстрагируясь от их структуры и используя интеллектуальные ресурсы, воплощенные в IP-модулях, сократить сроки и стоимость проектирования системы, а также снизить его риск. Поскольку уже сейчас более четверти всех проектируемых систем на кристалле являются аналого-цифровыми, а к 2006 году прогнозируется, что их доля достигнет 70% [4], то возрастающая актуальность аналоговых и аналого-цифровых IP-модулей, совместимых с идеологией «система на кристалле» (а значит, и с современными технологиями цифровых КМОП СБИС), становится очевидной. В этом аспекте, учитывая тот факт, что ОУ серии К1476УД…Т изготавливаются по стандартной цифровой технологии КМОП, данные ОУ могут рассматриваться как апробированные на практике IP-модули схемотехнического и топологического уровней, имеющие известный уровень параметров. Как топологический IP-модуль этот ОУ может использоваться при проектировании сложных аналого-цифровых БИС на основе технологии предприятия-изготовителя ИС серии К1476УД…Т, как схемотехнический IP-модуль ОУ может применяться в СБИС типа «система на кристалле», разрабатываемых на основе более прогрессивных технологий.

Неинвертирующий усилитель с однополярным питанием на операционном усилителе

спросил 3 года 10 месяцев назад

Изменено 3 года, 10 месяцев назад

Просмотрено 6к раз

\$\начало группы\$

Я работаю над созданием гитарной педали эффектов дисторшн для класса аналоговой электроники, который я посещаю. Я изо всех сил пытаюсь построить схему усиления с использованием операционного усилителя (мы только начали узнавать о них), и я надеюсь, что смогу получить несколько советов. Гитарные педали обычно работают на одной 9подача В. Это схема, которую я пытался построить сегодня в лаборатории , однако это не дало никакого результата.

^{смоделируйте эту схему – Схема создана с помощью CircuitLab}

В частности, мне интересно, нужно ли мне смещать неинвертирующий вход на 4,5 В, и даст ли эта схема желаемое усиление +10, если я правильно построю. Это не тот конкретный операционный усилитель, который я буду использовать, я еще не уверен, какой буду использовать, я еще не зашел так далеко.

• операционный усилитель
• усилитель
• коэффициент усиления
• операционный усилитель с однополярным питанием
• гитарная педаль

\$\конечная группа\$

3

\$\начало группы\$

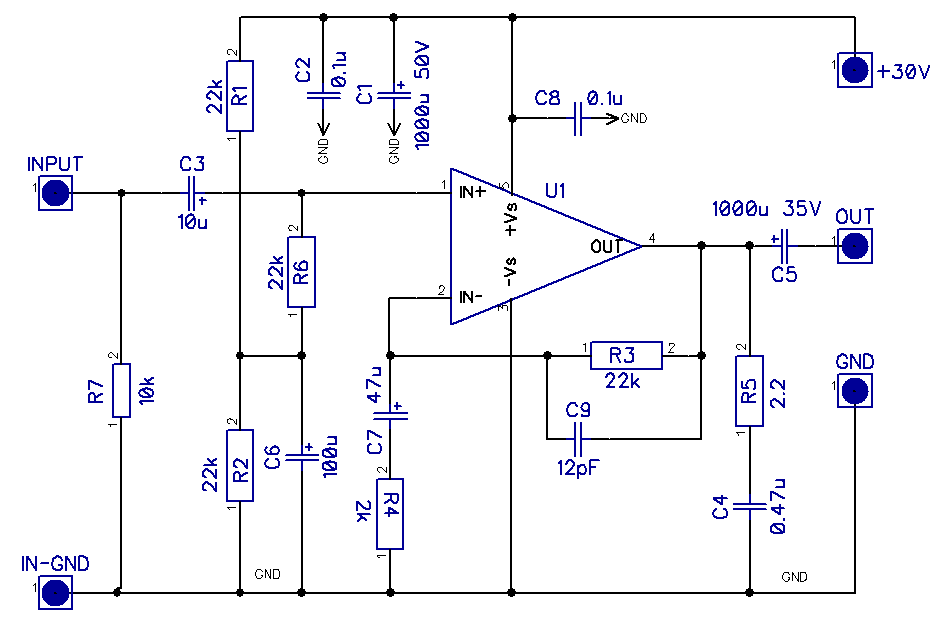

Ваша схема должна быть следующей:

^{смоделируйте эту схему — схема создана с помощью CircuitLab к ненулевому напряжению — в идеале к Vcc/2, как на вашей схеме, чтобы усиленный сигнал мог колебаться одинаково.}

Теперь давайте посмотрим на конденсаторы в пунктирных прямоугольниках:

• Если вы не поставите C2, смещение по постоянному току также будет умножено на 11. Таким образом, выход будет насыщаться, и вы никогда не получите усиленный сигнал с выхода. Поскольку C2 будет разомкнут по постоянному току, чистый коэффициент усиления по постоянному току будет равен единице. Таким образом, смещение постоянного тока будет умножено на 1. Таким образом, усиленный сигнал будет иметь смещение Vcc/2 вместо 11 x Vcc/2.

• C3 — это просто конденсатор блокировки постоянного тока. Он удаляет смещение постоянного тока, поэтому вы можете получить только усиленный сигнал переменного тока.

\$\конечная группа\$

3

\$\начало группы\$

Поскольку у вас есть конфигурация операционного усилителя с одним источником питания, вам также потребуется сместить инвертирующий вход вашего операционного усилителя на +4,5 В (куда вы подключили R3?)

Коэффициент усиления будет (R3+R4) /R3, что равно +11 для номиналов резисторов, показанных здесь.

Возможно, вы также захотите использовать «накопительный конденсатор». (Это кратковременный источник энергии для вашего операционного усилителя.)

\$\конечная группа\$
