Усилитель солнцева quad 405: Усилитель Солнцева «QUAD-405» (измененный вариант)

Схемы легендарного усилителя Quad 405 и его клонов

Среди профессионалов и любителей давно известна схема мощного Hi-Fi усилителя “Quad 405”. По своему звучанию он приближается к ламповым усилителям, но отличается несколько большим коэффициентом гармонических искажений.

Часто коэффициент гармонических искажений неправильно называют коэффициентом нелинейных искажений, что не совсем верно, так как нелинейные искажения это сумма двух компонентов — гармонических и динамических нелинейных искажений.

Известно, что современные мощные усилители, собранные натранзис-торах и интегральных схемах, обладают малым уровнем гармонических нелинейных искажений, которые уменьшаются путем введения глубокой общей отрицательной обратной связи. Оказывается, такое построение схем, как и в ламповых усилителях, “губительно” в отношении “гармонических нелинейных искажений”, но позволяет при использовании транзисторов и микросхем минимизировать также коэффициент динамических нелинейных искажений. Поскольку методы уменьшения гармонических и динамических нелинейных искажений взаимно противоположны, обычно в современных усилителях находят компромиссный вариант, результатом которого является элементарное заключение профессиональных музыкантов и “слухачей”, что усилитель похож на ламповый и имеет очень хорошее звучание.

Такой эффект реализован в схеме, разработанной британской фирмой Acoustical Manufacturing Company еще в середине 70-х годов прошлого века.

Первая информация в радиолюбительских Hi-Fi кругах о “Quad 405” появилась через некоторое время в [2]. Статья написана О. Решетниковым и озаглавлена “Снижение искажений в усилителях мощности”. Схема (рис.1) структурно повторяет базовый “Quad 405”, но имеет меньшую выходную мощность и низкую чувствительность по входу.

Технические характеристики усилителя О. Решетникова следующие:

— номинальная полоса частоты пропускания

при неравномерности ±1 дБ, Гц                                             20. ..20000;

— номинальная выходная мощность на нагрузке 8 Ом

и коэффициенте гармонических искажений 0,02%, Вт             30;

максимальная выходная мощность на нагрузке 4 Ом, Вт           45;

— чувствительность при номинальной выходной мощности, м В   200;

— уровень собственных шумов, дБ                                            75.



Рис. 1. Схема усилителя Quad 405

Транзисторы VT9, VT12, VT15, VT16 устанавливаются на радиаторе площадью 900 см2 и изолируются слюдяными прокладками.

Интересно, что “Quad 405м и его модификации работают в режиме класса “В”.

В начале 1983 г. в журнале “Радио» была опубликована схема О. Решетникова с подробным описанием [3].



В венгерском радиолюбительском журнале “Radiotechnika”  была опубликована версия “Quad 405” с использованием распространенных микросхем мА709С и LM101/201/301, обычно не применяемых в традиционной Hi-Fi аппаратуре.

По своим техническим характеристикам эта версия наиболее близка к английскому прототипу:

— выходная. мощность на нагрузке 8 Ом, Вт………………..100;

— коэффициент гармонических искажений Кг %………0,007;

— чувствительность по входу для Рвих = 50 Вт, мВ………..50.

Схема венгерской версии усилителя “Quad 405” приведена на рис. 2, печатная плата — на рис. 3, а расположение элементов — на рис. 4. На рис. 5 показана конструкция катушек L1 …L3.

При использовании микросхемы типа мА709С резистор R9 заменяется перемычкой, а резистор R11 из схемы исключается. При использовании микросхемы LM301 номинал R9-220 Ом, R10-1,8 кОм, R11 — 1,8 кОм, а элементы R19, С9, С5 из схемы исключаются.

Следующая публикация на тему “Quad” появилась в журнале “Радио”- автор Ю. Солнцев [5]. Усилитель имеет чувствительность по входу 200 мВ, а выходную мощность — 70 Вт на нагрузке 4 Ом. Новым в этой разработке явилось следующее:

—    включение на выходе комплементарной пары мощных транзисторов по схеме Дарлингтона;

—    применение устройства защиты акустических колонок.

Схема представлена на рис. 6. С подробным описанием этой схемы можно ознакомиться в [5] и [6]. Вместо ОУ К574УД1А можно использовать TL071 или LF357.

Эта схема с кратким описанием была также опубликована и в.

В журнале “Радио, телевизия” [1] была опубликована схема с небольшими изменениями, по которой был собран стереофонический усилитель. Конструкция подтвердила технические параметры.

Базовая первоначальная модель усилителя “Quad 405/405-2” изготовлена по схеме, приведенной на рис. 7.

В оригинале была приведена таблица заменяемости элементов и допустимые отклонения номиналов.

R2 — сопротивлением 10 Ом, мощностью 5 Вт/5% разделяет сигнальную “землю” от силовой “массы”.

В оригинале катушки L1 и L2 намотаны на оправке диаметром 8 мм в два слоя проводом ПЭЛ 0 1 …1,5 мм и имеют индуктивность L1 -3…3,3 мкГ, L2 — 22…24 мкГн.

Рис. 2. Схема венгерской версии усилителя “Quad 405”



Рис. 3. Печатная плата



Рис. 4. Расположение элементов



Рис. 5. Конструкция катушек L1…L3



Рис. 6. Схемы усилителя версии Ю. Солнцева





Рис. 7. Базовая первоначальная модель усилителя “Quad 405/405-2’

На рис. 8 приведен чертеж печатной платы, а на рис. 9 — монтажная схема усилителя.

Автор собрал и испробовал венгерский (рис. 2 ) и британский (рис. 7 ) варианты с уменьшенным напряжением питания (±30 В) и пониженной мощностью — 45 Вт. При измерении технических характеристик различие оказалось минимальным. В схеме на рис. 7 коэффициент нелинейных искажений был несколько ниже, чем в схеме рис. 2.

Автор продолжает работу над схемами моделей “Quad 520” (мощность 250 Вт, RH — 8 Ом) и ’’Quad 606” (Р8ЫХ = 350 Вт, RH — 8 Ом), используя в этих конструкциях мостовую схему построения выходного каскада.



Инженер К. Прибойски проводил эксперимент с ’’Quad 520” с использованием ОУ типа LF357 и транзисторов KD503 в выходном каскаде. Эксперименты подтвердили высокие технические характеристики при Рвых <250 Вт.

В 1989 г. в России была выпущена книга авторов Д. Атаева и В. Болотникова “Функциональные узлы усилителей высококачественного звуковоспроизведения” , где приведена еще одна русская версия усилителя ’’Quad 405”, которая максимально приближена к оригиналу.

Рис. 8. Чертеж печатной платы



Рис. 9. Монтажная схема

Автор статьи — Д. Костов. Статья опубликована в РЛ, №8,2001 г.

Усилитель солнцева quad 405

В появился новый усилитель Quad II Power Amplifier , который долгое время устанавливал стандарты в своем классе. В этом усилителе впервые нашел применение принцип соединения катодов с помощью трансформатора, что позволило свести гармонические искажения к минимуму. Благодаря своей конструкции, модель оставалась в производстве на протяжении целых 18 лет. В , компания Quad впервые в мире представила широкополосную электростатическую акустику ESL В ней в качестве мембраны между анодами использовалась практически невесомая пластиковая пленка.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• ВЫСОКОКАЧЕСТВЕННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ
• Hi-Fi усилитель «QUAD-405»
• Форумы сайта «Отечественная радиотехника 20 века»
• Quad/Великобритания усилители,громкоговорители,динамики
• умзч арасланова
• Форумы сайта «Отечественная радиотехника 20 века»
• QUAD 405 Англия 100W 8Ом
• Доработанный Усилитель Солнцева (QUAD-405)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель Шушурина 1978год. Вроде-бы как обзор.

ВЫСОКОКАЧЕСТВЕННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться? Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя. Функция Усилитель отвечает за качество и мощь воспроизведения звука.

При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:. Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:. Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:.

Перейти к содержимому. Схемы, справочники, даташиты:. Обсуждения, статьи, мануалы:. Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить. Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях. Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам. Усилитель сигнала рэмо утвк 2 отзывы. Усилитель сони xplod w характеристики.

Hi-Fi усилитель «QUAD-405»

Switch to English регистрация. Телефон или email. Чужой компьютер. Бриг

Уже несколько десятилетий QUAD входит в число наиболее известных усилителей высшего качества. С применением новшеств.

Форумы сайта «Отечественная радиотехника 20 века»

Страницы Назад 1 … 25 26 27 28 Вперед. Предполагаю, что в PASS-ах мостовая симметричная схема, c бескомпромисным конструктивом и каждая деталь там тщательно отобрана, измерена, взвешена, испытана и отслушана. Своего рода Ролс-Ройс в электронике. Интересно внутренее убранство. Надо напоить директора салона, разобрать моноблок, отснять платы и всё остальное на камеру, потом выложить здесь на обсуждение. Будешь поить, пои не зря: снимай крупным планом печать и монтаж УМ. Попробую расшифровать схему. Извините, что вдогонку вопроса.

Quad/Великобритания усилители,громкоговорители,динамики

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. По своему звучанию он приближается к ламповым усилителям, но отличается несколько большим коэффициентом гармонических искажений.

Разработкой высококачественных систем звуковоспроизведения занимаются многие радиолюбители.

умзч арасланова

Сейчас этот форум просматривают: Google [Bot] , Yandex [Bot] и гости: 0. Форумы сайта «Отечественная радиотехника 20 века». Предыдущее посещение: Вт окт 08, pm Текущее время: Вт окт 08, pm. Сайт «Отечественная радиотехника 20 века» Доска объявлений Активные темы доски объявлений. Добавлено: Вт мар 25, am.

Форумы сайта «Отечественная радиотехника 20 века»

By Borodach , February 2, in Усилители мощности. Есть желание получить больше — нужно выбросить мост. Там всё и обо всём подробненько Это вы там вычитали, что пассивный четырехполюсник «продувает» выходные каскады? Или, что исправляющий усилитель нужно «подвесить в воздухе» и симулировать его без учета нагрузки и моста? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Есть желание получить больше — нужно выбросить мост», то противопоставлял ОООС, охватывающую в т.

Прикладываю архив с сервис — мануалом Квода , где есть все модификации схемы. QUAD Изменено 18 февраля,

QUAD 405 Англия 100W 8Ом

Уже несколько десятилетий «QUAD» входит в число наиболее известных усилителей высшего качества. С применением новшеств, рожденных технологией, его параметры неоднократно улучшались. Мы познакомимся с его модифицированной версией, в которой упор сделан на повышение мощности.

Доработанный Усилитель Солнцева (QUAD-405)

ВИДЕО ПО ТЕМЕ: Усилитель «QUAD-405», подготовка к сборке.

Узнать владельца домена. Эта страница отображается, если: ваш домен настроен на хостинг, для которого ещё не создан хостинг-аккаунт; вы указали неправильные настройки для домена; ваш хостинг-аккаунт удалён с сервера. Who is the owner of this domain name? This page may be displayed in the following cases: your domain is directed to a server, for which a hosting account has not been created; the settings for the domain that you set contain an error; your hosting account has been deleted from the server.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.

Принципиальная схема , описание, печатная плата предварительного усилителя Солнцева. Многие радиолюбители считают, что качество звучания бытового радиокомплекса чуть ли не целиком определяется параметрами только усилителя мощности ЗЧ и акустической системы. С этим вряд ли можно согласиться. Как показывает практика, именно после появления в комплексе усилителя мощности и громкоговорителей высокого класса обнаруживаются ранее незаметные недостатки остальных узлов звуковоспроизводящего тракта: предварительного усилителя, темброблока, предусилителя-корректора проигрывателя и т. Доработку тракта в этом случае обычно начинают с предварительного усилителя и регуляторов громкости и тембра. И тут оказывается, что сформулировать конкретные требования к ним не так-то просто и в первую очередь потому, что нормы на параметры этих устройств во многом зависят от выбранной структурной схемы тракта.

В самом деле, предварительный усилитель, регулятор громкости и темброблок могут быть соединены в разной последовательности.

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется.

Quad 405 / 405-2 Обзор усилителя мощности

Quad 405 был и остается невероятным усилителем даже сейчас, спустя 40 с лишним лет после того, как он был представлен миру. Эта статья, которую вы сейчас читаете, является одной из самых популярных статей на моем сайте. Это должно рассказать вам кое-что о прочных качествах Quad 405 и о том, как людей привлекают эти прекрасные усилители.

Для получения дополнительной информации ознакомьтесь с моими обновленными статьями о восстановлении Quad 405-2 и обновлении Quad 405!

Что характерно, Quad 405 и 405-2 больше всего нравятся тем, для кого слушать музыку важнее, чем смотреть на ваттметры, возиться с органами управления и обсуждать технические характеристики. Любопытно, но этот маленький усилитель в индустриальном стиле все эти годы спустя бьет намного выше своего веса.

Не поймите меня неправильно, я люблю измерители мощности, но модель 405 представляет собой образец элегантного, утонченного и сдержанного дизайна. Это настоящий поборник философии «меньше значит больше» и усилитель, который просто уходит с дороги и воспроизводит музыку. Наверняка это то, что каждые true  Любитель Hi-Fi хочет усилитель?

Мне кажется, или 405 выглядит так, как будто он вышел прямо из 1940-х?

Quad 405 против 405-2

Quad 405 и 405-2 — почти идентичные, компактные, тяжелые усилители мощности. Оба выдают по 100 Вт на канал при сопротивлении 8 Ом. Они отличаются своей способностью подавать ток в более низкие импедансы.

В частности, Quad модифицировал схему ограничения тока 405-2, сделав ее немного менее агрессивной. У 405-2 более широкий диапазон мощности, что позволяет ему лучше управлять нагрузками с более низким импедансом. Если у вас прожорливые динамики или динамики с номинальным сопротивлением 4 Ом, лучшим вариантом будет 405-2.

Quad также в течение длительного периода реализовывал различные повторяющиеся улучшения. На мой взгляд, более поздние усилители звучат и работают несколько лучше. Если вас интересуют более технические подробности, я недавно ремонтировал Quad 405-2, и вам также следует ознакомиться с разделом «Дополнительная литература» в конце этой статьи.

Инновация

Легендарный инженер-конструктор Quad Питер Уокер использовал в конструкции 405 принцип, называемый «упреждающей коррекцией ошибок». Он написал об этом статью, которую вы можете прочитать здесь.

Это схема, представляющая типичную итерацию макета 405. Обратите внимание, что это один полный канал, за вычетом трансформатора питания. На самом деле не так уж и много…

Как отметили Stereophile в своем обзоре оригинального 405:

«Это то, что мы не видим слишком часто: совершенно новый подход к конструкции усилителя мощности. Как указывает Quad в своей литературе для 405, работа транзисторов класса А обеспечивает наименьшие искажения, но резко ограничивает мощность, которую выходной транзистор может отдавать без перегрева. (Большинство транзисторных усилителей используют выходной режим класса AB, в котором каждый из пары мощных транзисторов обрабатывает часть каждого цикла сигнала и отключается во время другой части.

Несовершенная синхронизация между двумя половинами вызывает знакомое «перекрестное искажение», которое отвечает за большинство твердотельных звуков. В режиме класса A каждый выходной транзистор потребляет ток на протяжении всего цикла сигнала, устраняя перекрестный переход, но удваивая время потребляемого тока, что приводит к большему нагреву транзистора.)

In “ демпфирование тока», маломощный усилитель класса А с малыми искажениями используется для управления величиной тока, проходящего через пару сверхмощных «демпфирующих» транзисторов, и именно последние обеспечивают мощность возбуждения (100 Вт/шт. ) для динамиков».

Stereophile не особенно понравился оригинальный 405, но они оценили 405-2 гораздо более благоприятно. Имейте в виду, что Quad 405 настолько далек от типичных американских усилителей того времени, насколько это вообще возможно. Он не похож ни на один другой усилитель мощности той эпохи.

Элегантный дизайн

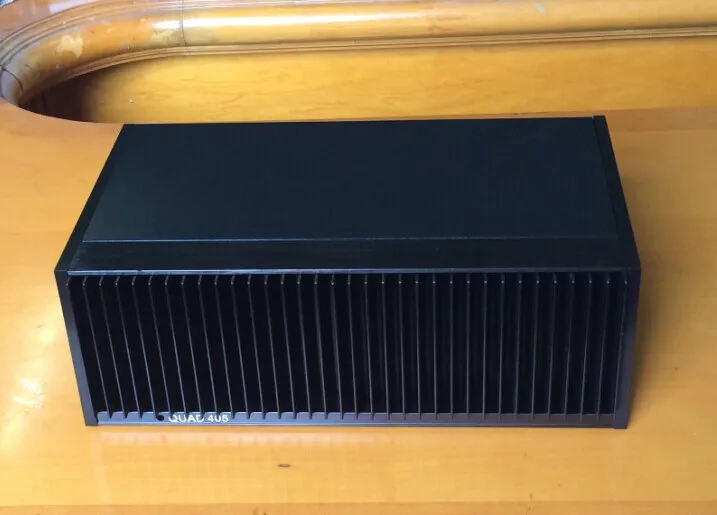

Компактные модели Quad 405 и 405-2 имеют размеры всего 115 x 340,5 x 195 мм. При весе 9 кг это небольшой плотный усилитель, тяжелый для своего размера. 405 способен выдавать 100 Вт на канал, чего более чем достаточно для работы большинства динамиков. Я не могу представить коммерчески доступный усилитель, который был бы более компактным, с меньшим количеством деталей или с более простой компоновкой, чем Quad 405. Расскажите мне, если вы знаете такой.

Драйверный каскад состоит из двух устройств ТО-220, работающих в классе А. В выходном каскаде используются два идентичных N-канальных устройства TO-3 на канал. Драйверный каскад очень высокого качества, выходной усилитель представляет собой «демпфер тока» и представляет собой менее точный, но более надежный блок, работающий в классе B.

Это один полный канал усилителя. Обратите внимание, что буквально около 50 партий на канал.

Драйвер и выходные транзисторы термически связаны с одним алюминиевым блоком. Все на плате, проводки почти нет. Сборка образует один усилительный модуль, по два модуля на шасси. Это видно на изображениях выше и ниже.

Тепловое соединение помогает снизить искажения, а конструкция в целом сводит к минимуму количество проводов и повышает удобство обслуживания. Это действительно гениально с точки зрения упаковки и миниатюризации во времена, предшествующие производству SMD.

Обратите внимание, насколько компактны модули усилителя, каждый размером примерно с вашу ладонь.

Два модуля усилителя составляют практически всю электронику 405/405-2. Другие элементы включают в себя герметизированный трансформатор превосходного качества, два фильтрующих конденсатора емкостью 10 000 мкФ, диодный мост, некоторую проводку питания, большой радиатор на передней панели и несколько разъемов. Как ремонтник, усилители серии Quad 405 проще всего обслуживать, если вы знаете, что делаете.

Весь усилитель состоит из шасси, силового трансформатора, двух фильтрующих конденсаторов и двух плат усилителя. Все полностью разваливается за считанные минуты.

405-2 Технические характеристики (Engine Courtesy Hi-Fi)

• Выходная мощность : 100 Вт на канал в 8 Ом
• Частотная отдача : 20 Гц до 20 кГц
• Общая гармоническая раздача 6: 0,05%
• . чувствительность : 0,5 В
• Отношение сигнал/шум : 96DB
• Импенсии нагрузки динамика : 4 Ом до 16 Ом
• Размеры : 115 x 340,5 x 195 мм
• Вес : 9kg

Sound Sound Letres вне пути — Quad 405 и 405-2 — это прекрасно звучащие усилители, и они входят в число моих любимых полупроводниковых моделей. Они не лучшие ни в чем, но то, что они делают хорошо, они делают очень хорошо. С того момента, как вы его услышите, вы будете наслаждаться расслабленным, легким и неутомительным прослушиванием.

В целом Quad 405 выглядит более теплым и мягким. 405 немного добавляет искажений, что-то, что вы услышите в расслабленном потоке музыки и длительных периодах прослушивания без усталости, возможных с ним. Если вы обнаружите, что 405 не звучит гладко, значит, что-то не так с ним или с другой частью вашей системы.

Я работаю на многих 405-х и 405-2, и всякий раз, когда я тестирую один из них, я восхищаюсь тем, как невероятно мило они звучат. Отсутствие бликов заметно и необычно для полупроводниковых приборов. Но, как и следовало ожидать, оригинальные устройства могут звучать уставшими, «хриплыми» и в целом нуждающимися в заботе и заботе в этом возрасте.

Это заходит слишком далеко, но вы, наверное, понимаете, что я имею в виду!

Мягкий..?

Некоторые описывают звучание 405 как заниженное, но я с этим не согласен. На мой взгляд, эти усилители звучат гладко, и им не хватает резкости многих транзисторных усилителей. Измерения не подтверждают заявления о заниженных верхних частотах, но это ни в коем случае не быстрый широкополосный усилитель. Взорваться тоже вряд ли получится!

Бас чистый и насыщенный. Ему не хватает последнего слова в шлеме и авторитете. Во всяком случае, это бас, который доходит до моих ушей, и имейте в виду, что эти усилители имеют конденсаторную связь на входе, поэтому у них есть входной фильтр. Однако здесь нет «цвета басов», чтобы польстить маленьким динамикам, только чистый, точный бас. Помните, что у этого усилителя всего одна пара выходных устройств на канал, так что самые современные прожорливые колонки растянут эти миниатюрные усилители.

Средние частоты теплые, четкие и трехмерные с хорошим исходным материалом. Это определенно сильная сторона 405-2, возможно, как хороший ламповый усилитель. Звуковая постановка усиливает это ощущение трехмерного реализма и точной визуализации. Высокие частоты гладкие, никогда не травятся и не яркие. Какое долгожданное противоядие от ярких и даже болезненных усилителей.

В целом, хороший, свежий Quad 405 или 405-2 — это усилитель с прекрасным звучанием. Мои единственные нарекания — небольшое отсутствие искристости, воздуха и глубокого баса по сравнению с самыми лучшими. Эти звуковые характеристики отличают 405 и 405-2 от самых лучших, которые я слышал в своей комнате для прослушивания, таких как Perreaux PMF-5150B, Krell KSA-150 и BAT VK-500. Однако эти ограничения резко уменьшаются благодаря ряду улучшений, которые я реализовал в этих усилителях.

Quad 405 Удобство обслуживания

Quad 405 — это простой в эксплуатации усилитель по сравнению с большинством других усилителей. Весь блок можно полностью разобрать и разобрать до уровня платы за считанные минуты. Вы даже можете снять боковые панели и работать с модулем, пока он все еще прикреплен к шасси. Посмотрите некоторые из моих работ с Quad 405 здесь и здесь.

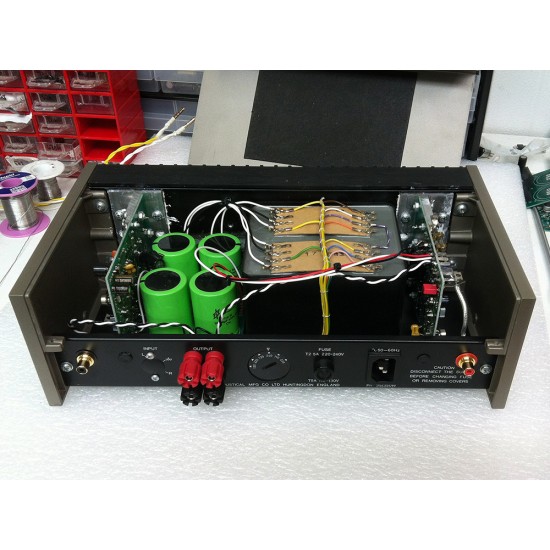

Вот заказчик Quad 405-2 со снятыми модулями, готовый к капитальному ремонту и полному ряду улучшений.

Все электронные детали заменяемы современными аналогами, но качество оригинальных заводских деталей очень высокое. Единственная проблема заключается в том, что дополнительные платы ограничения тока 405-2 больше не доступны, но даже это не является реальной проблемой. Вы можете удалить их вообще, если хотите работать без защиты, усилитель будет работать и без них. Более того, они были реконструированы и доступны, например, в Dada Electronics.

Кроме того, популярность Quad 405 и 405-2 подстегнула разработку ряда современных сменных модулей. Некоторые из них — мусор, как, например, эти дешевые китайские доски, которые можно найти на eBay. Но другие выглядят потрясающе, например платы NET Audio 405-3, к сожалению, больше не выпускаемые. У меня был клиент, у которого было два усилителя «405-3», связавшийся со мной, и мы некоторое время болтали о том, как хорошо звучат эти модули! Подробнее о том, как они звучат здесь. Плата

NET Audio 405-3. ЭТО хорошая доска, хоть и не оригинальная Quad.

Клоны и подделки

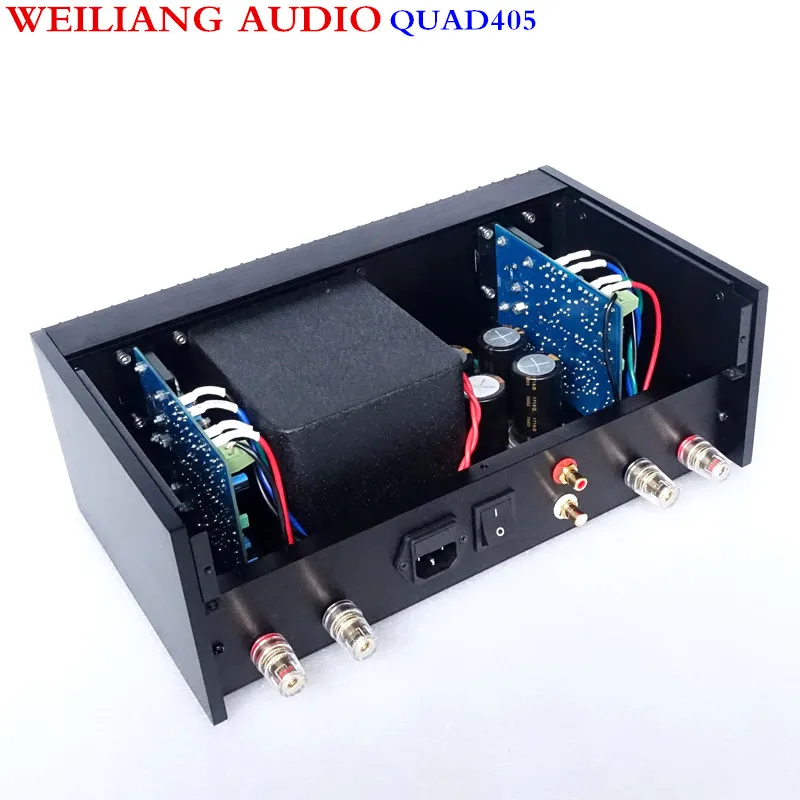

Меня часто спрашивают о дешевых платах и ​​клонах 405, которые можно найти на eBay и в других местах. Проверьте комментарии, и вы увидите, что у меня были долгие дискуссии с читателями по этому поводу. Понятно, что у многих возникнут вопросы, особенно у тех, у кого ограниченный опыт работы с электроникой, владения и прослушивания ряда хороших аудиоаппаратур .

Во-первых, я никогда не пойму попытки сэкономить почти ничего на чем-то, что и без того выгодно. Позвольте мне провести параллель с репликами часов. Точно так же, как настоящий Rolex или Omega, настоящий Quad 405 содержит качественные оригинальные запчасти , а не дешевые подделки. Все оригинальные электронные и механические детали очень высокого качества, и все они вносят свой вклад в звук. В клонах используются перемаркированные и поддельные детали самого низкого качества.

Эти отвратительно выглядящие платы Brezze (Breeze..?) Audio Quad 405 довольно типичны для того, что там есть. Советую копить деньги и ставить на настоящий Quad 405. Это с точки зрения специалиста, у которого нет ни того, ни другого продукта для продажи. Подумай об этом.

«Но Майк, это платы Quad 405, так и написано..!»

Озадаченный посетитель

Нет, определенно нет. Слушай, я могу носить значок, на котором написано, что я Брэд Питт, но, к сожалению, я все еще им не являюсь.

Знаете ли вы, что превосходный оригинальный герметизированный трансформатор вносит большой вклад в звук? В клонах часто используются дешевые тороидальные трансформаторы, намотанные, к сожалению, не из настоящей меди, и только по этой причине они не будут звучать как оригинал. Даже не говорите мне о полупроводниках и о том, насколько они важны.

Китай является источником номер один контрафактных полупроводников, и большинство из них представляют собой просто переименованные дешевые детали, сделанные под винтаж, которые являются клонами или копиями других хорошо известных деталей. Устройства Real On Semi 15024 стоят от 10 до 20 долларов за штуку, в зависимости от того, сколько вы покупаете. Посчитайте и выясните, как каждая плата может продаваться за 40 долларов с «настоящими» деталями на сумму более 40 долларов. Кто угодно..? Бьюллер..?!

Настоящая плата Quad 405 или 405 содержит реальную ДНК и детали, указанные в оригинальном дизайне. Реплики имеют перерисованные платы, изменения схемы и дешевый материал платы, заполненный вышеупомянутыми поддельными деталями. У них нет гарантий производительности, они создаются и продаются людьми, которые наживаются на желанности оригинального продукта и на покупателях, которые ищут «сделку».

Confirmation Bias

Если вы хотите купить клон, вы, вероятно, неопытны, ищете выгодную сделку и, вероятно, никогда не слышали настоящие 405 или 405-2, поэтому сравнение часов-реплики является хорошим.

Но, Майк, я читал отзывы людей, которые их купили, они в восторге!

Еще один ошеломленный посетитель

Посмотрите внимательнее, определенно не все.

Существует нечто, называемое предвзятостью подтверждения, которая фактически гарантирует, что вы прочитаете положительные отзывы от людей, которые убедили себя, что эти — это большая ценность. Эти обзоры пишутся заранее и не могут быть изменены позже, когда усилитель выходит из строя, рецензент слышит настоящий Quad 405 и «ценностное опьянение» проходит.

Отсутствие опыта означает, что для многих клон может оказаться лучшим усилителем, которым они владели. Это может быть даже единственный усилитель, что еще больше снижает доверие к таким обзорам.

Вы бы надели поддельные Ролекс? Считаете ли вы, что «клон» с дерьмовым искусственным корпусом, радиатором и поддельными деталями — это хорошая ценность, когда вы можете получить настоящий примерно за те же деньги? Если вы ответили утвердительно, купите клон, но не называйте это выгодной сделкой, просто назовите его тем, чем он является — низкокачественной подделкой одного из замечательных усилителей, по цене ненамного ниже настоящей.

Для всех остальных уверяю вас, что клоны, реплики и контрафактные детали просто пустая трата денег , по той же причине поддельные часы. Настоящий Quad 405 или 405-2, сделанный в Англии, — это  настоящая Hi-Fi-сделка , часто продаваемая всего за несколько сотен долларов. Эти усилители по-прежнему представляют собой первоклассный Hi-Fi, несмотря на то, что люди просыпаются к ним.

Купить настоящую вещь. Вы будете помогать , а не , финансировать производство подделок и грабежей, а также получите настоящий звук прекрасного Quad 405 / 405-2. Инвестируйте в его профессиональный ремонт, и вы получите недорогого и ценного друга на всю жизнь.

Соответствие системы

Люди также часто задают мне вопросы о том, «что будет лучше всего сочетаться с этим» и так далее. Долгое время я использовал свой Quad 405-2 с парой мониторов Yamaha NS-1000M. Это превосходное сочетание, немного более мягкий звук Quad 405-2 отлично сочетается с воздушной чистотой замечательного NS-1000.

Многие также знают о легендарных электростатических динамиках Quad, таких как ESL-57 и позже ESL-63. Quad разработал 405 и 405-2 для работы с этими динамиками, так что это также отличное сочетание, хотя, как отметил комментатор, ESL-57 может быть слишком жесткой нагрузкой для многих усилителей, поэтому 405 и 405-2 определенно лучше с ESL-63.

Как правило, колонкам 405 и 405/2 не хватает действительно глубокого и плотного баса, поэтому не ждите, что они будут управлять вашими каппами Infinity, они просто не будут работать. Quad лучше подходит для динамиков малого и среднего размера со средней чувствительностью.

Капитальный ремонт и модернизация

Неулучшенные модели Quad 405 и 405-2 в настоящее время продаются по цене от 500 до 750 австралийских долларов. Они были бы выгодной сделкой даже за 1500 долларов, так что это отличная покупка за меньшие деньги. Серьезно, что еще вы можете получить, что звучит так хорошо за 500 баксов? Лучше всего занижение этих милых усилителей, как прекрасных штук 19Английское промышленное искусство 50-х годов.

Очень хорошая идея отремонтировать ваш 405 или 405-2, если он еще не был. Многие используют оригинальные конденсаторы и детали, что свидетельствует об их долговечности, но их можно значительно улучшить. Это то, чем я занимаюсь уже некоторое время, с отличными результатами. У меня есть ряд улучшений, которые я могу применить к вашему 405 или 405-2, разработанным, протестированным и реализованным для различных клиентов, и, конечно же, к моему собственному 405-2. Звуковые преимущества не являются тонкими, превращая этот и без того великолепно звучащий усилитель в серьезного тяжелого удара.

Полная реставрация — еще лучшая идея, поскольку она является частью процесса капитального ремонта и модернизации, который я разработал для этих усилителей. Сюда входят устройства с согласованным выходом, термопрокладки, операционные усилители, специальная серебряная слюда, соответствующая требованиям MIL, полистирольные и полипропиленовые конденсаторы, различные электролитические конденсаторы премиум-класса, новые конденсаторы для блоков питания лабораторного класса и многое другое. Все было тщательно отобрано и протестировано для достижения наилучших результатов.

Это наша установка для модернизации фильтрующих конденсаторов, включающая модернизированные фильтрующие конденсаторы лабораторного класса с пакетом пленочного байпаса ультра-премиум-класса. Обратите внимание на аккуратную установку, сохранение оригинального контура, припаянные метки и так далее. А вот еще один более свежий пример моей работы над 405-2 заказчика. Модернизация блока питания Premium high-C в данном случае без устройства обхода пленки. С другой стороны, это то, как , а не для «улучшения» блока питания 405…

У меня были клиенты, которые спрашивали, стоит ли модернизировать 405 или 405-2. Учтите, что замена 405 или 405-2 чем-то приличным, но, вероятно, не будет звучать так же хорошо, будет стоить 5000 австралийских долларов или больше. Имея это в виду, потратить несколько сотен долларов на обновление и серьезное улучшение вашего Quad — одна из самых простых задач в Hi-Fi!

Пробуйте, если знаете, что делаете, а если нет, потратьте деньги и сделайте работу профессионально. Я видел слишком много таких усилителей, с которыми люди возились и создавали проблемы. Подумайте, что вы могли бы делать, чтобы зарабатывать деньги, в то время как эксперт работает над вашими усилителями! Если вы сомневаетесь, посмотрите на 405 выше.

Дополнительная литература

Обзоры Stereophile об усилителях 405 и 405-2 — хорошее место, чтобы начать понимать, что думали люди, когда эти усилители были выпущены. Я много писал о Quad 405, в том числе несколько статей о восстановлении, модификациях и апгрейдах, а также об обслуживании. У Positive Feedback отличная статья, с множеством модов и других технических деталей. Еще одна страница содержит список дополнительных модификаций и обновлений.

Один из моих любимых ресурсов — фантастический репозиторий Quad от Кейта Снука. Кит подробно рассказывает о своем путешествии с 405-м и разбивает все на две большие и очень подробные страницы. Первый касается оригинального 405 и его различных итераций, второй — 405-2.

Итог

Если вы ищете усилитель для успокоения души, я рекомендую вам послушать Quad 405 или 405-2. А еще лучше, просто возьмите себе один, чтобы поиграть в дождливый день, вы не пожалеете об этом. По цене, которую вы заплатите за подлинный товар, вы просто не ошибетесь.

Если у вас уже есть Quad 405 или 405-2  и вы хотите, чтобы я провел его обслуживание, капитальный ремонт или усовершенствование, посетите нашу страницу контактов, чтобы связаться с нами.

Если вам понравилась эта статья или она помогла вам выбрать Quad 405, вы можете поблагодарить меня, купив мне напиток с помощью кнопки пожертвования . Подобные статьи предназначены для помощи, их создание занимает много часов, помимо многолетнего опыта, необходимого для их создания 🙏

Усилитель мощности Quad 405-2

500–1500 долларов США 90 003 австралийских долларов

Шасси/Качество сборки

9,5/10

Характеристики

6,0/10

Качество звука

8,5/10

Удобство обслуживания

10.0/10

Цена за доллар

10,0/10

Плюсы

• Великолепное качество сборки и деталей
• Гладкий, спокойный, изысканный звук
• Простота обслуживания, высокая надежность
• Миниатюрный для уровня производительности
• Мультивольтаж

Минусы

• Глубоких басов и воздуха немного не хватает
• Разъемы DIN и нет выключателя питания
• Конденсаторная связь без постоянного тока

Нравится:

Нравится Загрузка. ..

Quad 4000 9 Stereo Monitor In001 Review В 1936 году Питер Дж. Уокер основал в Лондоне компанию, первоначально называвшуюся

S.P. Fidelity Sound Systems 9.0012 , затем позже, после переезда в Хантингтон (недалеко от Кембриджа, Великобритания), переименованная в Acoustical Manufacturing Co. Ltd ., наконец, получившая наибольшую известность благодаря бренду Quad (от аббревиатуры «Quality Unit Amplified Domestic»).

Заработав репутацию производителя высококачественных ламповых усилителей Hi-Fi и электростатических громкоговорителей для домашнего рынка Hi-End, Питер Уокер применил малоизвестную технику аудиосхем, называемую упреждающей коррекцией ошибок (впервые запатентованную еще в 1929 Гарольда Блэка) и разработал усилитель мощности Quad 405 с «демпингом тока» — инновацию, которая до сих пор используется в усилителях мощности Quad.



Из технической статьи Питера от декабря 1975 года в журнале «Wireless World»,

«Аудиоусилитель мощности необходим для создания выходного сигнала, который отличается от входного сигнала только по амплитуде. Поэтому каждому проектировщику схем должно было прийти в голову, что достаточно просто взять часть выходного сигнала и сравнить его с входным, чтобы получить сигнал ошибки. Затем необходимо только усилить сигнал ошибки и добавить его к выходу с правильной амплитудой и фазой, чтобы полностью устранить искажения первичного усилителя».0012



Питер применил этот принцип на практике, используя два усилителя на канал вместо одного.



Усилитель «ошибки» первого каскада маломощный, но очень качественный. Второй усилитель более мощный, но с более низким качеством звука. (Намного сложнее добиться очень низкого уровня искажений в мощных усилителях). Питер разработал способ сравнения мощного выходного сигнала с исходным аудиовходом и получения необходимого сигнала коррекции ошибок, который затем вводится в звуковой тракт таким образом, что мощный аудиовыход обеспечивает очень низкий показатель искажений даже при очень высокие уровни мощности.



Этот инновационный продукт получил награду Quad the Queen’s Award за технологические достижения в 1978 году.



сидеть в вашей комнате для прослушивания. У меня было желание, но, к сожалению, не покупательная способность!



Несмотря на то, что Quad 405 чаще всего использовались в домашних hi-fi установках, я наткнулся на множество примеров их и их собратьев на BBC в течение 19-го века.80-е годы.



Перенесемся в 2014 год, и вот я почти каждую ночь просматриваю eBay в поисках Quad 405 в хорошем состоянии с историей обслуживания. Довольно много слов «кажется, работает нормально, но я не уверен» и «извините за царапины на корпусе», но ни разу не то, что нужно. Наконец, однажды вечером появляется Quad 405-2. В версии -2 были внесены некоторые улучшения в конструкцию, и она долгое время находилась в одном и том же владении. Много уверенности в том, что все работает отлично. Так что я ставлю, и ставлю, и ставлю и…. понятно!



Классический (и очень тяжелый) усилитель мощности на почте не отправишь, и я не собирался доверять его перевозчику, поэтому после небольшого неудобства 300-мильной поездки туда и обратно я смотрю на икона мира Hi-Fi конца 70-х, готовая к подключению к пассивным динамикам PMC DB1+ в моей домашней студии. Ну не так быстро!



Сегодня для подключения к мониторному усилителю или активным динамикам обычно требуется пара разъемов ¼ дюйма или XLR. Но мы вернулись в 1978, а 5-контактный DIN-разъем Philips был королем. Вернувшись на eBay, я с облегчением обнаружил, что кто-то продает пятиштырьковые разъемы DIN для двойных фонокорректоров (с правильной распиновкой!), и я почти в деле.



Следующая небольшая проблема — рабочие уровни. В те дни типичные максимальные входные уровни усилителей Hi-Fi были очень низкими. В случае Quad 405 вам нужно всего лишь подать среднеквадратичное значение 0,5 В (-3,8 dBu), чтобы получить полную выходную мощность 100 Вт. Таким образом, подавать его напрямую с моих преобразователей, которые выдают +18dBu для 0dBFS, не получится, если только я не захочу взорвать оба диффузора своих динамиков и, возможно, студийные окна. Да, и я забыл упомянуть, что Quad не имеет регулировки входного усиления? Или выбор источника входного сигнала?



Затем мы имеем дело с несбалансированными входами, разработанными в то время, когда цифровые записывающие системы (переводившие много цифрового шума с ПК в сеть) даже не мелькали в глазах.



Итак, я привел в действие свой верный стереокомпрессор для мастеринга и разработал хитрый план (с помощью нескольких простых модов и нескольких нажатий кнопок на передней панели), чтобы использовать его и как преобразователь уровня, и как изолированный от трансформатора источник питания для Quad. Несмотря на то, что Quad имеет несбалансированные входы, трансформаторная изоляция подаваемого звука от цифро-аналоговых преобразователей по-прежнему устраняет любые контуры заземления, несущие цифровой шум.



Подключение к моим PMC было проще, но по-прежнему требовалось четыре 4-миллиметровых штекера типа «банан», которые в то время были предпочтительным вариантом подключения громкоговорителей. Некоторые беспокоились, собирались ли они обеспечить хорошее соединение (что они и делают), но, в конце концов, это было вовремя.



Первые впечатления были потрясающими. Положа руку на сердце, мои ЧВК еще никогда не звучали так хорошо. Раньше я задавался вопросом, почему некоторые люди использовали прилагательное «резкий» для описания качественного воспроизведения звука, и теперь я знаю, почему. Раньше я также был убежден, что именно громкоговоритель будет полностью доминировать в качестве звука в настройке монитора. Я исправляюсь.



Этот самый удивительный и инновационный дизайн классического усилителя мощности обеспечивает качество мониторинга, которое до сих пор заставляет меня задуматься и медленно понять, чего мне не хватало все эти годы. Стереоизображение и размещение инструментов выдающиеся. Очень трудно воспроизвести очень динамичные инструменты, такие как фортепиано и медные духовые, просто оживают при усилении через 405.



Даже с моими модулями согласования уровней мне все равно нужно следить за тем, чтобы не взорвать конусы динамиков! Вы просто хотите включить этот Quad 405 все выше и выше.

Конечно, нет ничего идеального, так что давайте погрузимся в темную сторону этого замечательного классического усилителя.



На изображении выше видно, что внутри преобладает сетевой трансформатор, который очень большой, и в данном случае ему уже 35 лет.
