Что такое микросхема TDA2822. Как работает этот двухканальный усилитель звука. Каковы его основные характеристики и применения. Как собрать простую схему усилителя на TDA2822.
Что представляет собой микросхема TDA2822
TDA2822 — это интегральная микросхема двухканального аудиоусилителя малой мощности. Она обладает следующими ключевыми особенностями:
- Двухканальный усилитель в компактном 8-выводном корпусе
- Широкий диапазон напряжения питания: от 3 до 15 В
- Низкие искажения и низкий ток покоя
- Выходная мощность до 2 Вт на канал
- Возможность работы в мостовом включении
Эта микросхема идеально подходит для применения в портативной аудиотехнике благодаря низкому энергопотреблению и возможности работы от батарей.
Основные технические характеристики TDA2822
Рассмотрим подробнее основные параметры микросхемы TDA2822:
- Напряжение питания: 3-15 В
- Выходная мощность: до 3.2 Вт (в мостовом включении)
- Сопротивление нагрузки: 8 Ом (типовое)
- Коэффициент усиления: 39 дБ
- Рабочий ток: 12 мА
- Коэффициент подавления пульсаций источника питания: 40 дБ
Как видим, микросхема обладает хорошими характеристиками при малых габаритах и низком энергопотреблении.
Принцип работы усилителя на TDA2822
TDA2822 представляет собой двухканальный усилитель класса AB. Каждый канал содержит предварительный усилитель и выходной каскад.
Входной сигнал подается на неинвертирующие входы усилителей (выводы 6 и 7). Инвертирующие входы (выводы 5 и 8) обычно заземляются через конденсаторы. Усиленный сигнал снимается с выходов (выводы 1 и 3) и подается на нагрузку через разделительные конденсаторы.
Для питания микросхемы используется однополярный источник, подключаемый к выводам 2 (+) и 4 (-). Важно обеспечить хорошую фильтрацию питания для минимизации помех.
Области применения усилителя TDA2822
Благодаря своим характеристикам, TDA2822 находит широкое применение в различных портативных аудиоустройствах:
- Портативные радиоприемники и MP3-плееры
- Усилители для наушников
- Активные компьютерные колонки
- Электронные игрушки со звуковыми эффектами
- Переносные системы оповещения
- Маломощные усилители для гитар
Микросхема хорошо подходит для устройств с батарейным питанием благодаря низкому энергопотреблению.
Схема типового включения TDA2822
Рассмотрим простую схему стереоусилителя на TDA2822:
- Входные сигналы подаются через конденсаторы C1 и C2 на выводы 6 и 7
- Выводы 5 и 8 заземлены через C3 и C4
- Выходы 1 и 3 подключены к динамикам через C5 и C6
- Питание подается на выводы 2 (+) и 4 (-) через фильтр C7
- R1 и R2 задают коэффициент усиления
Такая схема обеспечивает качественное усиление стереосигнала при минимуме внешних компонентов.
Сборка простого усилителя на TDA2822
- Микросхема TDA2822
- Конденсаторы: 2×10 мкФ, 2×100 мкФ, 1×470 мкФ
- Резисторы: 2×10 кОм
- Потенциометр 10 кОм
- Динамики 8 Ом
- Источник питания 6-12 В
Монтаж выполняется на макетной плате согласно типовой схеме включения. Важно использовать короткие соединения и обеспечить хорошую развязку по питанию.
Особенности настройки усилителя на TDA2822
При настройке усилителя на TDA2822 следует обратить внимание на следующие моменты:
- Правильная полярность подключения электролитических конденсаторов
- Качественная фильтрация питания для минимизации помех
- Подбор оптимального коэффициента усиления резисторами обратной связи
- Обеспечение хорошего теплоотвода при работе на максимальной мощности
При соблюдении этих рекомендаций усилитель будет работать стабильно и обеспечивать хорошее качество звука.
Преимущества и недостатки TDA2822
Рассмотрим основные плюсы и минусы использования микросхемы TDA2822:
Преимущества:
- Компактные размеры
- Низкое энергопотребление
- Широкий диапазон питающих напряжений
- Простота применения
- Низкая стоимость
Недостатки:
- Относительно невысокая выходная мощность
- Ограниченный частотный диапазон
- Необходимость теплоотвода при длительной работе
Несмотря на некоторые ограничения, TDA2822 остается популярным решением для портативной аудиотехники.
Альтернативы микросхеме TDA2822
На рынке представлены и другие микросхемы с похожими характеристиками:
- LM386 — популярный одноканальный усилитель малой мощности
- PAM8403 — цифровой усилитель класса D
- TPA3110 — усилитель средней мощности с широкими возможностями
Выбор конкретной микросхемы зависит от требований к мощности, качеству звука и энергопотреблению в конкретном устройстве.
Создайте простую плату стерео аудио усилителя, используя TDA2822
Создайте простую плату стерео аудио усилителя, используя TDA2822
Усилитель стерео звука TDA2822
Аудиоусилитель — это электронная схема, которая усиливает маломощные аудиосигналы до уровня, подходящего для управления громкоговорителем. Эти усилители используются в беспроводной связи и радиовещании, а также в звуковом оборудовании всех типов. Существует много классов усилителей, и мы ранее создали множество схем аудиоусилителей, от небольших усилителей мощностью 10 Вт до тяжелых усилителей мощности на 100 Вт.
В этом проекте мы собираемся построить усилитель звука с использованием микросхемы TDA2822, которая является очень популярным двухканальным усилителем звука, обычно используемым для создания усилителей звука высокой мощности. Схема усилителя TDA2822 будет иметь одну интегральную схему усилителя TDA2822 и сможет управлять двумя динамиками с регулятором громкости. Кроме того, аудиовход для нашей платы усилителя может быть обеспечен непосредственно от аудиоразъема.
Чтобы построить этот стереоусилитель TDA2822 на печатной плате, мы изготовили наши печатные платы от PCBWay, и мы соберем и протестируем их в этом проекте.
Необходимые компоненты
§TDA2822 Усилитель IC
§Конденсаторы (2 × 1000 мкФ, 4 × 10 мкФ, 2 × 0,1 мкФ, 1 × 100 мкФ)
§Резисторы (4 × 100 Ом)
§ Винтовой зажим (3 × 2 контакта, 1 × 3 контакта)
§2 × 10K потенциометр
TDA2822 Двойной усилитель мощности IC
TDA2822 — это двойная микросхема усилителя звука малой мощности, которую можно настроить в стереорежиме или режиме моста. Он предлагает низкие кроссоверные искажения, низкий ток покоя и доступен в 8-контактном пластиковом двухрядном корпусе. Эта ИС может работать в широком диапазоне напряжений питания от 3 В до 15 В. Он специально разработан для использования в портативных радиоприемниках и транзисторных установках. Он может выдавать выходную мощность 0,65 Вт на канал в громкоговоритель 4 Ом при напряжении питания 6 В и 0,38 Вт на канал в громкоговоритель 8 Ом при напряжении питания 6 В в стереорежиме.
TDA2822 Технические характеристики:
§Напряжение питания: 3-15 В
§ Выходная мощность: 3,2 Вт
§Аудио — Импеданс нагрузки: 8 Ом
§Усиление: 39 дБ
§Рабочий ток питания: 12 мА
§Ib — Входной ток смещения: 0,1 мкА
§PSRR — Коэффициент подавления источника питания: 40 дБ
§Низкое искажение кроссовера
§. Низкий ток покоя
§. Мост или стерео конфигурация
Схема усилителя стерео звука TDA2822
Полная схема усилителя TDA2822 показана на изображении ниже. Схема была нарисована с помощью EasyEDA. Помимо микросхемы TDA2822M, в ней используются два потенциометра, два динамика, а также некоторые конденсаторы и резисторы.
Левый динамик (Speaker1) подключен к выходному контакту 1 IC через электролитический конденсатор C8. Правый динамик (Speaker2) подключен к выходному контакту 2 через электролитический конденсатор C7. Инвертирующие входные контакты (Pin5 и Pin8) подключены к земле через конденсаторы фильтра C1 и C3.
Неинвертирующие контакты (Pin7 и Pin6) являются входными контактами и подключены к потенциометрам через электролитические конденсаторы C10 и C11. Конденсаторы C10 и C11 подключены, чтобы блокировать прохождение любой составляющей постоянного тока от усилителя IC к выходной нагрузке. Любая составляющая постоянного тока от усилителя до нагрузки, которая в данном случае является динамиком, может повредить его или вызвать шум или искажение выходного звука. Pot1 и Pot2 работают как регуляторы громкости левого и правого каналов для обоих динамиков. Контакт 2 подключен к источнику постоянного тока, а контакт 4 подключен к земле. Электролитический конденсатор C2 подключен к VCC, а контакты заземления работают как конденсатор фильтра.
Изготовление печатной платы для платы стереоусилителя TDA2822
Как только схема будет готова, мы можем приступить к разводке печатной платы. Вы можете спроектировать печатную плату с помощью любого программного обеспечения для печатных плат по вашему выбору.
Мы использовали EasyEDA для изготовления печатной платы для этого проекта. Вы можете просмотреть любой слой (верхний, нижний, верхний слой, нижний шелк и т. Д.) Печатной платы, выбрав слой в окне «Слои». Кроме того, вы также можете увидеть трехмерную модель печатной платы, как она будет выглядеть после изготовления. Ниже представлены виды трехмерной модели верхнего и нижнего слоев печатной платы Pi Motor Driver HAT.
Компоновку печатной платы для вышеуказанной схемы также можно загрузить как Gerber по ссылке, приведенной ниже:
Заказ печатной платы на PCBWay
После доработки дизайна можно приступить к заказу печатной платы:
Шаг 1. Перейдите на https://www.pcbway.com/ и войдите в систему. Зарегистрируйтесь, если это ваш первый раз. Затем на вкладке PCB Prototype введите размеры вашей печатной платы, количество слоев и количество необходимых вам печатных плат.
Шаг 2. Продолжите, нажав кнопку «Цитировать сейчас». Вы попадете на страницу, где вам нужно будет установить несколько дополнительных параметров, таких как Тип платы, Слои, Материал для печатной платы, Толщина и другие; большинство из них выбраны по умолчанию, если вы выбираете какие-либо конкретные параметры, вы можете выбрать их соответственно.
Шаг 3: Последний шаг — загрузить файл Gerber и продолжить оплату. Чтобы убедиться, что процесс проходит гладко, PCBWAY проверяет, действителен ли ваш файл Gerber, прежде чем продолжить оплату. Таким образом, вы можете быть уверены, что ваша печатная плата удобна для изготовления и будет доставлена вам, как только вы это сделаете.
Сборка платы стереоусилителя TDA2822
Через несколько дней после заказа мы получаем
Мы упаковали нашу печатную плату TDA2822 в аккуратную упаковку, и качество печатной платы было как всегда на хорошем уровне. Верхний и нижний слои платы показаны ниже:
Убедившись, что дорожки и следы правильные, я приступил к сборке печатной платы. Полностью спаянная плата выглядела так, как показано на изображении ниже:
Тестирование платы усилителя звука TDA2822
Когда вы закончите сборку печатной платы, подключите динамики к выходным контактам левого и правого каналов. Выходная мощность ИС зависит от входного напряжения питания и выходной нагрузки..jpg)
Выходная мощность встроенных операционных усилителей ИС представлена в таблице, приведенной ниже.
Для тестирования я подключил два динамика на 32 Ом и запитал ИС от литий-полимерной батареи. Аудиовход предусмотрен со смартфона. Для приема звука со смартфона в телефон вставляется аудиоразъем 3,5 мм, и все готово.
TDA2822 Низковольтный, 2-х канальный усилитель НЧ, 110…300мВт, 1.8В…15В, 22…220
40.00 ₽
КОД: 111-29
Доступность:
4 шт.
Кол-во:
+ −
Похожие товары
За ту же цену!
40.00 ₽
40.
00 ₽
КОД: ящ№15-1639
40.00 ₽
TDA2822 Схема усилителя мощности 2267 просмотров
Введение
Схемы усилителей имеют огромное значение в электронике. Как следует из названия, эти схемы усиливают входной сигнал. Положительным аспектом усилителя является то, что он увеличивает амплитуду сигнальной волны, не изменяя другие параметры.
И, следовательно, через схемы усилителей можно выполнять множество функций. Следовательно, такие усилители используются в таких устройствах, как радио и телевидение, в таких системах, как электронное управление и радар, а также в таких инструментах, как гитара и клавишные. Итак, в этой статье мы рассмотрим, как сделать схему усилителя мощности TDA2822.
TDA2822 — аудиоусилитель двойной мощности, используемый для усиления аудиосигналов. Кроме того, интегральная схема имеет низкие переходные искажения. Для изготовления этой схемы можно использовать блок питания от 3 до 5 вольт. Также перед сборкой этой схемы не забудьте использовать регулируемый источник питания без помех и искажений.
Купить на Amazon
Аппаратные компоненты
Следующие компоненты необходимы для изготовления схемы усилителя мощности
| S.No | Components | Value | Qty | |
|---|---|---|---|---|
1. | PCB Board | 1 | ||
| 2. | IC | TDA2822 | 1 | |
| 3 . | Резистор | 4,7 Ом, 10K | 2, 2 | |
| 4. | Электролитный конденсатор | 0,1UF, 10UF, 100UF, 1000UF | 2, 1, 2 | , 2, 2, 2, 2, 2, 2, 2 | , 2, 27, 2, 2, 2, 2, 2, 27, 2, 277, 2, 2, 2, 27, 2, 27, 2, 277, 2Динамики | 4 Ом | 2 |
6. | Источник питания | (3–15 В) | 1 |
TDA2821 1
TDA2821 1
TDA28222 2
TDA282222. технические характеристики загрузить техническое описание схемы усилителя мощности TDA2822
Пояснение к работе
Для построения схемы усилителя мощности TDA2822 вход левого канала подается на первый контакт микросхемы. И правый канал применяется к выводу 16 микросхемы. Оба не инвертируют входные контакты. Итак, с помощью конденсаторов С5 и С6 инвертирующий выход подключается к земле. Контакт 6 и контакт 11 являются выходными контактами, которые дают усиленные выходы. Конденсаторы C1 и C2 представляют собой соединительные емкости для выхода на нагрузку. Конденсатор C7 предназначен для фильтрации источника питания.
Применение и использование
Он используется в портативных и компактных аудиосистемах, таких как
- мини-радиоприемники
- Наушники
- Предусилители
Похожие сообщения:
IC-TDA2822-Двойное усилитель мощности
Аппаратное обеспечение
Bestellen
Источник: https://components101.
com/ics/tda2822-dual-power-mplier
. Усилитель в 8-контактном пластиковом двухрядном корпусе. Эта ИС обладает такими характеристиками, как низкое искажение кроссовера, низкий ток покоя, а диапазон напряжения питания этой ИС составляет от 3 В до 15 В.
TDA2822 Особенности и технические характеристики аудиоусилителя
- Напряжение питания: 3–15 В
- Выходная мощность: 3,2 Вт
- Аудио — сопротивление нагрузки: 8 Ом
- Усиление: 39 дБ
- Рабочий ток питания: 12 мА
- Ib — входной ток смещения: 0,1 мкА
- PSRR — Коэффициент ослабления источника питания: 40 дБ
- Доступен в 8-контактном корпусе DIP
Аналог для TDA2822 : C4556C, NJM4560
Alternatives Audio Amplifiers : LM386, AD620, IC6283, JRC45558
Where to use TDA2822 Amplifier IC
The TDA2822 is a Dual Микросхема аудиоусилителя, что означает наличие в корпусе двух операционных усилителей, и они обычно используются для усиления звука из-за их широкого усиления полосы пропускания.
Два выхода могут обеспечивать выходную мощность 250 мВт. Эта микросхема может использоваться в портативных аудиосистемах, предусилителях, мини-радио для слуховых аппаратов, усилителях для наушников и т. д.
Итак, если вы ищете двухкомпонентную микросхему операционного усилителя с высоким коэффициентом усиления и широкой полосой пропускания для усиления звука, то эта микросхема может быть для вас правильным выбором.
Применение усилителя TDA2822
- Усилители AM и FM радио
- Портативные музыкальные плееры
- Маломощные аудиоусилители
- Осциллятор моста Вина
- Усилители мощности
- Аудиоусилители
Распиновка
Конфигурация контактов TDA2822| Номер контакта | Название контакта | Описание |
| 1,3 | Выход | Обеспечивает усиленный аудиовыход |
| 5,8 | Инвертирующий вход (IN-) | Инвертирующий контакт усилителя нормально заземлен |
| 6,7 | Неинвертирующий вход (IN+) | На неинвертирующий контакт подается звуковой сигнал |
| 4 | Вкк- | Подключен к отрицательной шине питания |
| 2 | Вкк+ | Подключен к положительной шине питания |
Схема

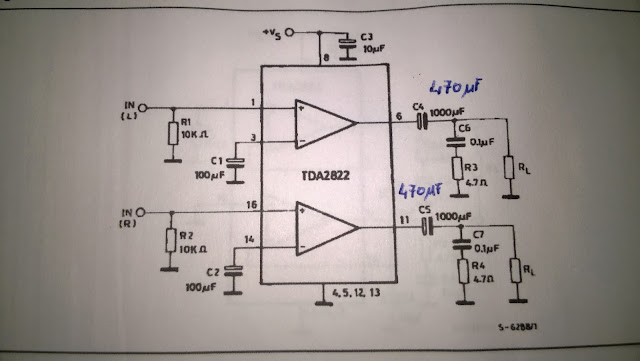

Как пользоваться усилителем TDA2822Ниже приведена прикладная схема для стерео из таблицы TDA2822
Левая нагрузка подключена к выходу 1 ИС через электролитический конденсатор С4, а правая нагрузка подключена к выходу 3 через электролитический конденсатор С5.
