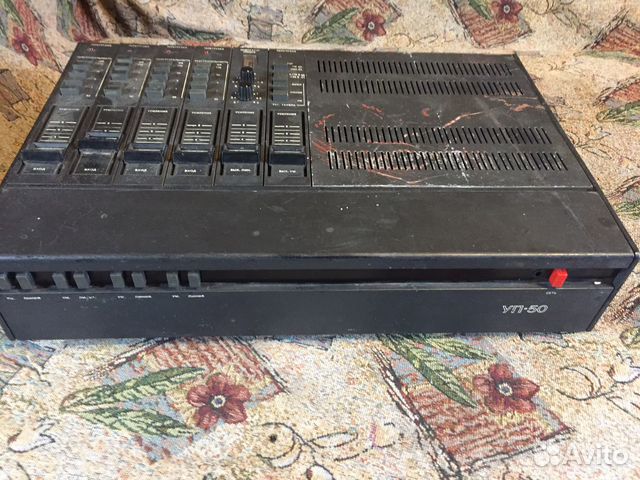

Что такое усилитель УП-50 и его назначение

Усилитель УП-50 — это ламповый усилитель мощности низкой частоты, выпускавшийся в СССР в 1960-80-х годах. Основное назначение данного устройства — усиление звуковых сигналов для систем громкоговорящей связи и оповещения.

Ключевые особенности УП-50:

  • Ламповая схема на выходных лампах 6П3С
  • Выходная мощность 50 Вт
  • Возможность работы от сети 127В и 220В
  • Возможность подключения нескольких источников сигнала
  • Встроенный предварительный усилитель
  • Возможность работы с линиями 30В, 100В и 120В

Благодаря своей надежности и неприхотливости, УП-50 получил широкое распространение на промышленных предприятиях, в учебных заведениях, на транспорте и других объектах, где требовалось качественное усиление звука.


Технические характеристики усилителя УП-50

Основные технические параметры усилителя УП-50:

  • Номинальная выходная мощность: 50 Вт
  • Диапазон воспроизводимых частот: 63-10000 Гц
  • Коэффициент нелинейных искажений: не более 2%
  • Чувствительность по входам:
    • микрофонный — 1,5 мВ
    • линейный — 0,775 В
  • Выходное напряжение: 30В, 100В, 120В
  • Питание: от сети переменного тока 127В или 220В
  • Потребляемая мощность: не более 150 Вт
  • Габариты: 483х380х132 мм
  • Масса: 16 кг

Как видно из характеристик, УП-50 обладал весьма неплохими для своего времени параметрами, что обеспечивало качественное звучание при трансляции речи и музыки.

Конструкция и схемотехника УП-50

Усилитель УП-50 имеет следующую конструкцию:

  • Металлический корпус стоечного исполнения (19 дюймов)
  • На передней панели расположены:
    • Индикатор включения
    • Регуляторы громкости и тембра
    • Переключатели входов
    • Измерительный прибор (вольтметр)
  • Внутри корпуса находятся:
    • Силовой трансформатор
    • Выходной трансформатор
    • Шасси с радиоэлементами
    • Выходные лампы 6П3С — 2 шт
    • Лампы предварительных каскадов

В схеме УП-50 применено катодное включение выходных ламп через обмотки выходного трансформатора. Это позволило получить низкий уровень искажений без применения глубокой отрицательной обратной связи.


Области применения усилителя УП-50

Благодаря своим характеристикам, УП-50 нашел применение в следующих областях:

  • Системы громкоговорящей связи на предприятиях
  • Системы оповещения в учебных заведениях
  • Трансляционные установки на железнодорожном транспорте
  • Усиление звука в актовых залах и кинотеатрах
  • Озвучивание спортивных объектов
  • Системы оповещения гражданской обороны

УП-50 широко использовался на радиоузлах для трансляции программ проводного радиовещания. Надежность усилителя позволяла эксплуатировать его в круглосуточном режиме.

Особенности эксплуатации и обслуживания УП-50

При эксплуатации усилителя УП-50 следует учитывать ряд особенностей:

  • Необходимость периодической замены ламп (срок службы 6П3С — около 1000 часов)
  • Важность обеспечения хорошей вентиляции из-за значительного тепловыделения
  • Недопустимость превышения входного сигнала во избежание перегрузки
  • Необходимость периодической регулировки и настройки
  • Важность правильного согласования с акустическими системами

При правильном обслуживании УП-50 способен работать десятилетиями без серьезных поломок, что подтверждается многолетним опытом его эксплуатации.


Сравнение УП-50 с современными усилителями

По сравнению с современными транзисторными усилителями, УП-50 имеет ряд отличий:

  • Более высокий уровень искажений (до 2% против 0,1% у современных)
  • Меньший диапазон воспроизводимых частот
  • Большие габариты и вес
  • Более высокое энергопотребление
  • Необходимость периодической замены ламп

Однако УП-50 обладает и некоторыми преимуществами:

  • Высокая надежность и ремонтопригодность
  • Устойчивость к перегрузкам
  • «Мягкое» ограничение сигнала при перегрузке
  • Приятное для слуха «ламповое» звучание

Эти качества позволяют УП-50 до сих пор оставаться востребованным у любителей ламповой техники и коллекционеров.

Модернизация и доработка УП-50

Несмотря на солидный возраст, УП-50 поддается модернизации для улучшения характеристик:

  • Замена электролитических конденсаторов на современные
  • Установка более качественных ламп (например, 6П3С-Е)
  • Доработка цепей обратной связи
  • Замена выходного трансформатора на более качественный
  • Установка современных разъемов для подключения источников сигнала

При грамотной модернизации можно значительно улучшить качество звучания УП-50, сохранив при этом его характерный «ламповый» почерк.


Стоимость и доступность УП-50 на современном рынке

В настоящее время усилитель УП-50 можно приобрести на вторичном рынке. Стоимость зависит от состояния и комплектности:

  • Рабочий экземпляр в хорошем состоянии: 5000-10000 рублей
  • Требующий ремонта или некомплектный: 2000-4000 рублей
  • Отреставрированный и модернизированный: от 15000 рублей

Найти УП-50 можно на радиобарахолках, интернет-аукционах и в специализированных магазинах ретро-техники. При покупке стоит обратить внимание на состояние ламп и электролитических конденсаторов.

Заключение: актуальность УП-50 в наши дни

Несмотря на то, что с момента выпуска УП-50 прошло более полувека, этот усилитель до сих пор находит применение:

  • В качестве недорогого решения для озвучивания небольших помещений
  • Как основа для построения бюджетной Hi-Fi системы
  • В роли гитарного усилителя (после небольшой доработки)
  • Как экспонат в музеях и частных коллекциях винтажной техники

Надежность, неприхотливость и характерное «ламповое» звучание позволяют УП-50 оставаться востребованным у определенной категории пользователей. Этот усилитель является ярким представителем советской радиотехники, демонстрирующим высокий уровень инженерной мысли того времени.
