Что такое модули передатчика и приемника 433 МГц

Модули передатчика и приемника 433 МГц — это пара небольших радиочастотных устройств, предназначенных для организации беспроводной связи между электронными устройствами. Рассмотрим основные особенности этих модулей:

• Передатчик отправляет данные по радиоканалу на частоте 433 МГц
• Приемник принимает радиосигналы на этой же частоте и выдает полученные данные
• Дальность связи без антенны — до 3 метров, с антенной — до 100 метров
• Низкое энергопотребление и невысокая стоимость
• Простота использования с микроконтроллерами вроде Arduino

Такие модули позволяют легко добавить беспроводную связь в любительские и коммерческие электронные проекты.

Принцип работы передатчика и приемника 433 МГц

Принцип работы модулей 433 МГц основан на передаче цифровых данных с помощью амплитудной манипуляции радиосигнала:

1. Передатчик преобразует входные цифровые данные в радиосигнал на частоте 433 МГц
2. Этот сигнал излучается в пространство с помощью антенны
3. Приемник улавливает радиосигнал и усиливает его
4. Схема приемника выделяет из сигнала цифровые данные
5. Выходные данные приемника поступают на микроконтроллер

Таким образом осуществляется односторонняя передача цифровой информации по радиоканалу. Как правило, скорость передачи данных составляет около 1-10 кбит/с.

Основные характеристики модулей 433 МГц

Рассмотрим ключевые технические параметры типичных модулей передатчика и приемника 433 МГц:

Передатчик:

• Рабочая частота: 433.92 МГц
• Напряжение питания: 3-12 В
• Потребляемый ток: 20-28 мА
• Выходная мощность: 10 мВт
• Скорость передачи: до 10 кбит/с

Приемник:

• Рабочая частота: 433.92 МГц
• Напряжение питания: 5 В
• Потребляемый ток: 3.5 мА
• Чувствительность: -105 дБм
• Скорость приема: до 10 кбит/с

Как видим, модули отличаются низким энергопотреблением и хорошей чувствительностью, что позволяет использовать их в портативных устройствах.

Преимущества и недостатки модулей 433 МГц

Модули передатчика и приемника 433 МГц имеют ряд достоинств и ограничений. Рассмотрим их основные плюсы и минусы:

Преимущества:

• Низкая стоимость
• Простота использования
• Малые размеры
• Низкое энергопотребление
• Не требуют лицензирования

Недостатки:

• Ограниченная дальность связи
• Низкая скорость передачи данных
• Подверженность помехам
• Отсутствие шифрования
• Только односторонняя связь

Несмотря на некоторые ограничения, эти модули отлично подходят для простых проектов беспроводной связи на небольших расстояниях.

Сферы применения модулей 433 МГц

Благодаря своей доступности и простоте использования, модули передатчика и приемника 433 МГц нашли применение во многих областях:

• Системы дистанционного управления (например, автомобильные сигнализации)
• Беспроводные датчики (температуры, влажности и т.д.)
• Домашняя автоматизация (управление освещением, жалюзи)
• Радиомаяки и поисковые системы
• Беспроводные звонки и сигнализации
• Передача телеметрии в любительских проектах

Эти модули особенно популярны среди радиолюбителей и разработчиков прототипов благодаря простой интеграции с платформами вроде Arduino.

Подключение модулей 433 МГц к Arduino

Модули передатчика и приемника 433 МГц легко подключаются к платам Arduino. Рассмотрим типовую схему подключения:

Подключение передатчика:

• VCC — к выводу 5V Arduino
• GND — к выводу GND Arduino
• DATA — к любому цифровому выводу Arduino (например, D12)

Подключение приемника:

• VCC — к выводу 5V Arduino
• GND — к выводу GND Arduino
• DATA — к любому цифровому выводу Arduino (например, D11)

Для работы с модулями удобно использовать библиотеку RadioHead, которая упрощает отправку и прием данных. С ее помощью можно легко реализовать беспроводную связь в проектах Arduino.

Повышение дальности связи модулей 433 МГц

Для увеличения радиуса действия модулей 433 МГц можно применить несколько методов:

• Использование внешней антенны (кусок провода длиной 17 см)
• Повышение напряжения питания передатчика до 12 В
• Применение направленных антенн
• Использование усилителя мощности для передатчика
• Установка малошумящего усилителя на приемник

При правильной оптимизации можно добиться дальности связи до 1-2 км в условиях прямой видимости. Однако следует помнить об ограничениях по мощности передатчиков, установленных законодательством.

433 мгц передатчик и приемник в категории «Материалы для ремонта»

Радиочастотный приемник и передатчик 433 МГц дистанционного управления для Arduino UNO

Доставка из г. Днепр

60 грн

Купить

Беспроводной дверной звонок и 2 приемника 433МГц KERUI M525 сигнализация mm

Доставка по Украине

791.28 грн

1 027.64 грн

Купить

Беспроводной дверной звонок и 2 приемника 433МГц KERUI M525 сигнализация gl

Доставка по Украине

790.60 грн

1 026.75 грн

Купить

Приемник, радиореле 433МГц 220 вольт

Доставка по Украине

230 грн

Купить

Anntem RF 1CH дальний 433 МГц универсальный AC220V силовой релейный приемник + передатчик для высокой двери

Доставка по Украине

530 грн

Купить

Sonoff 4-канальное Wi-Fi реле модуль 5В — 32В (micro USB + клеммы) сухие контакты Ewelink

На складе

Доставка по Украине

799 грн

899 грн

Купить

Anntem RF 1CH дальний 433 МГц универсальный AC220V силовой релейный приемник + передатчик для высокой двери

На складе

Доставка по Украине

424 грн

530 грн

Купить

Беспроводной дверной звонок и 2 приемника 433МГц KERUI M525 сигнализация

На складе

Доставка по Украине

585 — 660 грн

от 4 продавцов

660 грн

Купить

Беспроводной дверной звонок и 2 приемника 433МГц KERUI M525 сигнализация, 100873

На складе в г. Ровно

Доставка по Украине

660 грн

Купить

Радиомодуль 433 Мгц Передатчик + Приемник [#3-4]

На складе в г. Запорожье

Доставка по Украине

30 грн

Купить

Запорожье

Беспроводной дверной звонок и 2 приемника 433МГц KERUI M525 сигнализация

На складе в г. Ровно

Доставка по Украине

660 — 727 грн

от 16 продавцов

660 грн

Купить

Беспроводной приемник + передатчик 433Мгц

На складе

Доставка по Украине

41 грн

Купить

Беспроводной приемник + передатчик 433Мгц WL101-341(RX-470C) / WL102-341

На складе

Доставка по Украине

82 грн

Купить

Arduino беспроводный приемник/передатчк 433мГц

Доставка из г. Полтава

64.99 грн

Купить

Полтава

Радиомодуль 433мГц приемник+передатчик

Доставка из г. Днепр

46.4 — 47.6 грн

от 2 продавцов

46.40 грн

Купить

Смотрите также

CAME AF43S приемник для ворот и шлагбаума частота 433,92 МГц

На складе в г. Киев

Доставка по Украине

931 грн

Купить

Приемник для пультов внешний Marantec Digital 339.2 (433 МГц)

Доставка по Украине

1 902 грн

2 881 грн

Купить

2-х канальный приемник для пультов Marantec Digital 343.2 ( (433 МГц)

Доставка по Украине

2 782 грн

4 215 грн

Купить

Беспроводной дверной звонок и 2 приемника 433МГц KERUI M525 сигнализация

Доставка из г. Ровно

660 грн

Купить

Радиомодуль 433МГц приемник передатчик для Arduino

На складе в г. Умань

Доставка по Украине

35 грн

Купить

RF модулі 433МГц комплект (передавач і приймач)

Доставка по Украине

84.70 грн/пара

Купить

Arduino беспроводный приемник/передатчк 433мГц

Доставка из г. Полтава

64.99 грн

Купить

Полтава

CAME RE432M Универсальный приемник для ворот и шлагбаума 433,92 МГц

На складе в г. Киев

Доставка по Украине

2 040 грн

2 145 грн

Купить

Модуль дистанционного радиоуправления (приемник + передатчик) 433 Мгц

Доставка из г. Одесса

37 грн

Купить

Одесса

Антена спиральная SW433 для приемников-передатчиков, работающих на частоте 433 МГц 2dBi 22 мм Helical Antenna

На складе

Доставка по Украине

30 грн

Купить

Модуль RF передатчик и приемник 433 MГц Ардуино Arduino 433 Mhz

На складе

Доставка по Украине

95 грн

Купить

Arduino 433.92 MHz комплект модулей приемника и передатчика STX882 ASK Transmitter + Receiver (+ 2 антенны)

На складе

Доставка по Украине

165 грн

Купить

Радиореле, радио выключатель, радио реле 12В и пульт ДУ 433МГц

Доставка по Украине

684 грн

Купить

Приемник-передатчик Bluetooth 5. 0 2-в-1 с 3,5-мм разъемом AUX Stereo Dual-Link BTI-030

На складе

Доставка по Украине

1 350 грн

Купить

MX-05V+MX-FS-03V (Беспроводной передатчик + Модуль приемника 433 MHz) From 82.5 UAH

Production > Active Components > RF, Wireless > MX-05V+MX-FS-03V (Беспроводной передатчик + Модуль приемника 433 MHz)

Product id: 53654

Manufacturer:
Функциональное описание: Беспроводной передатчик + Модуль приемника 433 MHz, дальность 20-200м, 10мВт, -105dB, 4kbit/sec
Габариты: 30x14x7 mm
Питание,V: 5 V
Тип связи: RF
Частота: 433 MHz
Интерфейс: UART

on stock: 50 pcs

46 pcs — stock Kyiv

3 pcs — RADIOMAG-Kyiv
1 pcs — RADIOMAG-Kharkiv

1+

82.5 UAH

Technical description MX-05V+MX-FS-03V (Беспроводной передатчик + Модуль приемника 433 MHz)

With this product buy

433МГц спиральная антенна Product id: 54612

Manufacturer: Hope RF
Cases, Boxes and Accessories > Antennas
Стандарт: 433МГЦ антена
Исполнение: Внутренняя
Описание: длина: 37мм
Вид антенны: RF
Частота: 433 МГц

200 pcs — stock Kyiv
17 pcs — RADIOMAG-Kyiv
26 pcs — RADIOMAG-Lviv
5 pcs — RADIOMAG-Kharkiv
28 pcs — RADIOMAG-Odesa
11 pcs — RADIOMAG-Dnipro
500 pcs — waiting 30. 05.2023

2+  10 UAH 10+  8.6 UAH 100+  7.2 UAH

Зарядное для Li-Po с защитой (TP4056 1A Lipo Battery Charging Board) Product id: 101154

Power Supplies > Chargers
Описание: Зарядное для Li-Po с защитой 18650. Разъем: MicroUSB
U вх.: 4,5…5,5 VDC
Ток вых.: 1000 mA
Габариты: 22x17x4 mm
Вариант исполнения: Встраиваемый модуль

2817 pcs — stock Kyiv
43 pcs — RADIOMAG-Kyiv
19 pcs — RADIOMAG-Lviv
92 pcs — RADIOMAG-Kharkiv
54 pcs — RADIOMAG-Odesa
165 pcs — RADIOMAG-Dnipro

1+  20 UAH 10+  16.9 UAH 100+  14. 87 UAH 1000+  12.84 UAH

Arduino Nano v3.0 board Atmega328 Product id: 123021

Constructors and kits > Arduino
Описание: Микроконтроллер: ATmega328P. Тип корпуса: TQFP-32. Рабочее напряжение: 5В. Входное напряжение (рекомендованное): 7-12В. Цифровых входов/выходов: 14 (из которых 6 могут быть использованы как ШИМ). Аналоговых входов: 8. Сила тока на входах/выходах: 40 мА. Сила тока для 3.3В выхода: 50 мА. Память: 32 кБ из которых 2кБ используется бутлоадером. SRAM: 2 кБ. EEPROM: 1 кБ. Частота: 16 МГц
Тип: Отладочная плата

364 pcs — stock Kyiv
11 pcs — RADIOMAG-Kyiv
13 pcs — RADIOMAG-Lviv
10 pcs — RADIOMAG-Kharkiv
7 pcs — RADIOMAG-Odesa

2 pcs — RADIOMAG-Dnipro

1+  330 UAH 10+  290. 4 UAH 100+  249.92 UAH

Related products

LAN модуль на базе ENC28J60 для Arduino Nano V3 Product id: 176759

Передатчик и приемник (Передатчик STX882+Приемник SRX882) Product id: 126433

Active Components > RF, Wireless
Функциональное описание: Беспроводной передатчик + модуль приемника 315 MHz+2 антенны, дальность 20-100м, -105dB, 9,6kbit/sec. ASK / режим ООК модуляции
Габариты: 35×10,4×5 mm
Питание,V: 2,4…5,5 V

T°C: -30…+85°C
Тип связи: RF
Частота: 315 MHz
Интерфейс: Цифровой

Possible replacement

Передатчик и приемник (Передатчик STX882+Приемник SRX882) V2.0 Product id: 186722

ATtiny85 MicroUSB Product id: 153382

Constructors and kits > Arduino
Описание: Миниатюрная плата для разработки на AVR контроллере поддерживает Arduino IDE. Микроконтроллер: ATTINY85, память программ: 8кбайт, 3канала шим, 4 канала АЦП, интерфейсы I2C и SPI.I/O: 6. Питание от USB или внешний: 5V
Тип: Отладочная плата

Распиновка модуля передатчика и приемника 433 МГц, функции и работа

Модуль передатчика и приемника 433 МГц представляет собой пару небольших радиочастотных (т.е. радиочастотных) электронных модулей, используемых для отправки и приема радиосигналов между любыми двумя устройствами. Модуль передатчика отправляет данные со стороны передатчика, а модуль приемника получает эти данные со стороны приемника.

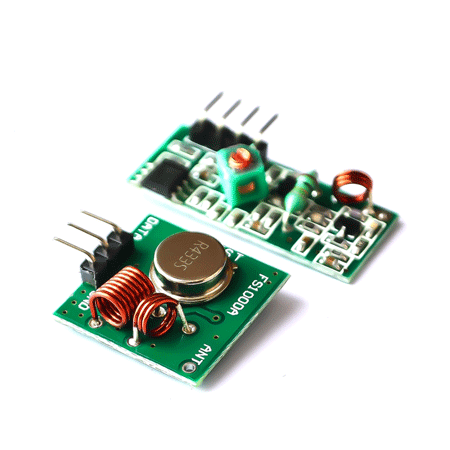

Модуль РЧ передатчика и приемника, 433 МГц



Модуль РЧ передатчика и приемника, 433 МГц Распиновка:

• Передатчик

Схема контактов модуля передатчика 433 МГц .

PIN-код Название	Описание контакта
ВКЦ	Используется для питания модуля радиочастотного приемника.
Земля	Контакт заземления модуля. Соедините его с контактом GND контроллеров и энкодеров/декодеров.
ДАННЫЕ	Это вывод данных передатчика. Он берет данные с микроконтроллера или энкодера и передает их через антенну.
Муравей	Антенный штифт использовать не обязательно, но рекомендуется. Модуль может работать на расстоянии не более 3 метров без антенны, но его диапазон может быть увеличен до 100 метров с помощью небольшого соединительного провода в качестве антенны



• Ресивер

Схема контактов модуля приемника 433 МГц.

Имя PIN-кода	Описание контакта
ВКЦ	Используется для включения модуля радиоприемника. В отличие от передатчика, напряжение питания приемника составляет 5В.
Земля	Контакт заземления модуля. Соедините его с контактом GND контроллеров и энкодеров/декодеров.
ДАННЫЕ	Эти контакты выводят полученные цифровые данные. Два центральных контакта соединены внутри, поэтому мы можем использовать любой из них для вывода данных.
Муравей	Штифт антенны использовать не обязательно, но рекомендуется. Модуль может работать только на расстоянии до 3 метров без антенны, но его радиус действия можно увеличить до 100 метров, используя небольшой соединительный провод в качестве антенны



Характеристики модуля радиопередатчика 433 МГц:

• Передатчик обеспечивает только одностороннюю связь на частоте 433,92 МГц при скорости передачи данных 1 Кбит
• Он работает в диапазоне 3-12 В, который также является рабочим напряжением большинства микроконтроллеров и плат.
• Модуль использует метод модуляции ASK (Amplitude Shift Key) для передачи данных.
• Это один из очень недорогих энергоэффективных модулей как для коммерческого использования, так и для любителей и разработчиков.
Передатчик
• 433 МГц является одним из самых дешевых радиочастотных передатчиков, имеет множество применений и может использоваться практически с любым микроконтроллером.

433MHz RF модуль приемника Характеристики:

• RF приемник передает выходные данные на вывод данных в закодированной форме.
• Диапазон рабочего напряжения модуля составляет максимум 5В.
• Частоту приемника можно изменить с помощью имеющегося на нем узла.
• Один из самых популярных и дешевых приемников с низким энергопотреблением.
Модуль радиоприемника
• 433 МГц использует сигнал ASK в качестве входа.



Технические характеристики модуля радиопередатчика 433 МГц: –

• Максимальный диапазон с антенной в нормальных условиях: 100 метров
• Частота приемника RX: 433 МГц
• Стандартная чувствительность RX: 105 дБм
• Ток питания RX: 3,5 мА
• Частота ПЧ RX: 1 МГц
• RX Рабочее напряжение: 5 В
• Диапазон частот передачи: 433,92 МГц
• Напряжение питания TX: 3 В ~ 6 В
• Выходная мощность TX: 4 ~ 12 дБм

Технические характеристики модуля радиоприемника 433 МГц:

• Максимальная дальность действия с антенной в нормальных условиях: 100 метров
• Частота приемника RX: 433 МГц
• Стандартная чувствительность RX: 105 дБм
• Ток питания RX: 3,5 мА
• Частота ПЧ RX: 1 МГц
• RX Рабочее напряжение: 5 В



Рабочий модуль передатчика и приемника 433 МГц:

• Передатчик работает

Работа модуля передатчика и приемника 433 МГц

• Этот радиочастотный (RF) модуль передатчика использует амплитудную манипуляцию (ASK) и работает на частоте 434 МГц. Модуль передатчика принимает последовательный ввод через микроконтроллер и передает эти сигналы через RF. Передаваемые сигналы затем принимаются модулем приемника, расположенным на другом конце от источника передачи.

Рабочий модуль передатчика 433 МГц

• Таким образом, когда входной контакт DATA Arduino установлен на логический ВЫСОКИЙ уровень, генератор начинает генерировать постоянную несущую выходную РЧ-волну с частотой 434 МГц, а когда логический НИЗКИЙ уровень применяется к ДАННЫМ, генератор прекращает генерировать РЧ-волну. Этот метод известен как амплитудная манипуляция.



• Приемник рабочий

Работа модуля приемника 433 МГц

• Модуль приемника получает данные в виде сигнала и отправляет их на вывод данных. Данные, полученные модулем, всегда находятся в закодированной форме, которую можно расшифровать либо с помощью микроконтроллера, либо с помощью декодера.
• Модуль радиочастотного приемника 433 МГц помогает в основном принимать частоту 433 МГц. Но у него также есть узел, который может быть изменен пользователями для разных частот. Переменный узел может использоваться для регулировки частоты от 315 МГц до 433 МГц. Приемник просто получает данные, но для декодирования и просмотра этих данных требуется микроконтроллер или декодер.
• Модуль РЧ-приемника включает в себя настроенную РЧ-схему и пару операционных усилителей для усиления принимаемой несущей волны от передатчика. Затем усиленный сигнал далее подается на PLL (петлю фазовой синхронизации), после чего он принимается декодером, который декодирует выходной поток и обеспечивает лучшую помехоустойчивость.



Arduino – 433 MHz RF Module Connections

Оба модуля подключаются к Arduino следующим образом:

433 MHz RF модуль с Arduino

• VCC . Таким образом, мы можем подключить 5 вольт от нашего Arduino к этому контакту.
• GND — подключите его к заземляющему контакту Arduino.
• DATA IN — подключите его к одному из контактов данных Arduino (ex-pin 12)

Мы также можем припаять кусок цельного соединительного провода к разъему антенны модулей. Это увеличивает дальность связи с 3м до 100м.

**Полное руководство по использованию ВЧ-модуля Arduino на частоте 433 МГц: нажмите здесь

Система автоматизации

Беспроводная система безопасности

Отчет датчика

Система безопасности автомобиля

Удаленный вход без ключа



---

Читать похожие статьи:

| HC-05 Распиновка, технические характеристики и подключение Arduino

| HC-06 Распиновка, технические характеристики и подключение Arduino

Рубрики ИС и КОМПОНЕНТЫ, Распиновка Передатчик RF Link

— 434 МГц — WRL-10534

Ресурсы и дальнейшее развитие

последнее обновление около 3 лет назад

В зависимости от используемой вами библиотеки Arduino вы можете соединить этот RF Link с ESP8266 для управления розетками беспроводного дистанционного управления, которые используют ту же частоту. Вот один из примеров проекта.

• Hackster.io: Умный дом 433 МГц RF <-> Шлюз MQTT с некоторыми дополнениями

---

2 из 2 нашел это полезным:

Проверка передатчика RF Link

последнее обновление около 6 лет назад

Чтобы убедиться, что радиочастотные каналы работают, мы рекомендуем сначала попытаться заставить радиочастотные каналы работать с нашим примером кода. Тем не менее, я протестировал RF-модули с библиотекой VirtualWire и программным обеспечением Arduino 1.0.6 IDE. Мне удалось заставить его работать с этой библиотекой => VirtualWire 1.20. Эта библиотека работала как с Arduino 0023, так и с Arduino 1.0.6.

RF Links

Пример кода, используемого с микроконтроллером Arduino, объясняет настройку для каждого RF Link. Это установка, которая будет работать с любой полосой частот RF Link.

Код передатчика (4-контактный модуль)

Контакт 3 вашего Arduino должен подключаться к контакту 2 вашего передатчика RF Link 434 МГц. Кнопка подключена к передающему Arduino на контакте 8 отдельно от передатчика RF Link. При нажатии кнопки на передатчике на приемнике должен загореться соответствующий светодиод и будет отправлен символ.

Код приемника (8-контактный модуль)

Контакт 2 вашего Arduino должен подключаться к контакту 2 вашего приемника RF Link 434 МГц. Когда кнопка нажата со стороны передатчика, соответствующий светодиод на этой стороне загорится на контакте 8. Следует отметить, что соответствующий светодиод не загорится на стороне приемника, если у вас нет соответствующего символа для проверки. если это то, что получено. Например, если вы отправляете строку символов «Pin 4», светодиод приемника не загорается при отправке символов «Pin ». Он загорится только тогда, когда увидит цифру «4».

Примечание 1: Кажется, что когда код приемника скомпилирован с помощью Arduino 0023, отправленные символы показывают символ и пробел сразу после него в последовательном мониторе. При компиляции с помощью Arduino 1.0.6 вы получаете шестнадцатеричное значение и пробел, связанный с отправленным символом ASCII. Вы можете проверить это, проверив таблицу ASCII, и она покажет, что отправленное шестнадцатеричное значение действительно является символом, отправленным получателем. Это как-то связано со сменой версий с Arduino 0023 на Arduino 1.0 и выше. Что-то было изменено в компиляторе или как определена функция в Arduino IDE.

Примечание 2: RF Links — это дешевые беспроводные модули, поэтому вы можете столкнуться с прерывистой передачей данных/повреждением данных после определенного расстояния. У них много шума. Лучшим и более безопасным вариантом может быть использование беспроводных модулей XBee Series 1.

Примечание 3: Мне известно, что виртуальная библиотека является EOL и что библиотека RadioHead заменяет ее. Я узнал в середине обновления кода. У вас не должно быть проблем с библиотекой, хотя это EOL.

---

Основной навык:

Программирование

Если плате нужен код или она каким-то образом взаимодействует, вам нужно знать, как программировать ее или взаимодействовать с ней. Навык программирования связан с общением и кодом.

2 Программирование

Уровень навыка: Новичок . Вам потребуется более глубокое понимание того, что такое код и как он работает. Вы будете использовать программное обеспечение начального уровня и инструменты разработки, такие как Arduino. Вы будете иметь дело непосредственно с кодом, но доступны многочисленные примеры и библиотеки. Датчики или экраны будут связываться с последовательным или TTL.
Просмотреть все уровни навыков

---

Основной навык:

Электрические прототипы

Если требуется питание, вам нужно знать, сколько, что делают все контакты и как их подключить. Возможно, вам придется обращаться к таблицам данных, схемам и знать все тонкости электроники.

2 Электрическое прототипирование

Уровень навыка: Новичок .
