Разница между узо и автоматом. УЗО и дифавтомат: ключевые отличия и особенности применения

Чем отличается УЗО от дифавтомата. Как выбрать подходящее устройство защиты. Какие преимущества и недостатки у УЗО и дифавтоматов. Где лучше применять каждый тип защиты.

Принцип работы и назначение УЗО и дифавтомата

УЗО (устройство защитного отключения) и дифавтомат (дифференциальный автомат) — это защитные устройства, применяемые в электрических сетях. Хотя внешне они похожи, их функции и принцип работы существенно различаются:

• УЗО предназначено для защиты от поражения электрическим током и пожаров вследствие утечки тока. Оно сравнивает входящий и исходящий ток, и при обнаружении разницы (утечки) отключает питание.
• Дифавтомат совмещает функции УЗО и автоматического выключателя. Он защищает как от утечек тока, так и от коротких замыканий и перегрузок.

Основные отличия УЗО от дифавтомата

Чтобы понять, чем отличается УЗО от дифференциального автомата, рассмотрим их ключевые особенности:

1. Функциональность:
   • УЗО реагирует только на утечки тока
   • Дифавтомат защищает от утечек, коротких замыканий и перегрузок
2. Конструкция:
   • УЗО содержит дифференциальный трансформатор
   • Дифавтомат дополнительно имеет тепловой и электромагнитный расцепители
3. Маркировка:
   • На УЗО указан только номинальный ток, например «16А»
   • На дифавтомате есть буквенное обозначение характеристики срабатывания, например «C16»

Преимущества и недостатки УЗО

Устройство защитного отключения имеет свои плюсы и минусы:

Преимущества УЗО:

• Высокая чувствительность к токам утечки
• Быстрое срабатывание при появлении опасности поражения током
• Возможность определить причину срабатывания
• Относительно низкая стоимость

Недостатки УЗО:

• Не защищает от коротких замыканий и перегрузок
• Требует установки дополнительного автоматического выключателя
• Занимает больше места в электрощите

Достоинства и недостатки дифавтомата

Дифференциальный автомат также обладает рядом преимуществ и ограничений:

Преимущества дифавтомата:

• Комплексная защита от утечек, КЗ и перегрузок
• Компактность — занимает меньше места в щите
• Удобство монтажа — устанавливается одно устройство вместо двух
• Экономия на проводке и клеммах

Недостатки дифавтомата:

• Более высокая стоимость по сравнению с УЗО
• Сложность определения причины срабатывания
• При выходе из строя требуется замена всего устройства

Как выбрать между УЗО и дифавтоматом?

При выборе между УЗО и дифференциальным автоматом следует учитывать несколько факторов:

1. Тип помещения и электроустановки
2. Требуемый уровень защиты
3. Наличие свободного места в электрощите
4. Бюджет на приобретение защитного оборудования
5. Необходимость определения причин срабатывания

В целом, для бытовых помещений с небольшим количеством потребителей часто достаточно установки УЗО в паре с автоматическим выключателем. Для более сложных систем или при ограниченном пространстве в щите предпочтительнее использовать дифавтоматы.

Особенности применения УЗО и дифавтоматов

Выбор между УЗО и дифавтоматом зависит от конкретной ситуации:

• УЗО лучше подходит для защиты отдельных розеточных групп или линий освещения в жилых помещениях
• Дифавтоматы оптимальны для защиты мощных потребителей (электроплита, водонагреватель) и в помещениях с повышенной опасностью (ванная, кухня)
• В частных домах рекомендуется комбинировать оба типа устройств: дифавтоматы на вводе и основных линиях, УЗО — на второстепенных цепях

Техническая спецификация УЗО и дифавтоматов

При выборе защитных устройств важно учитывать их технические характеристики:

Параметр	УЗО	Дифавтомат
Номинальный ток	16-100 А	6-63 А
Ток утечки	10-500 мА	10-300 мА
Время срабатывания	0,02-0,1 с	0,04-0,3 с

Нормативные требования к применению УЗО и дифавтоматов

Использование устройств защитного отключения и дифференциальных автоматов регламентируется рядом нормативных документов:

• ПУЭ (Правила устройства электроустановок)
• ГОСТ Р 50571.3-2009
• СП 256.1325800.2016

Согласно этим документам, применение УЗО или дифавтоматов обязательно:

• В помещениях с повышенной опасностью поражения электрическим током
• Для защиты розеточных групп в жилых и общественных зданиях
• На вводе в частные дома и квартиры

Как правильно подключить УЗО и дифавтомат?

Правильное подключение защитных устройств критически важно для их эффективной работы:

1. УЗО подключается после вводного автомата, но перед групповыми автоматическими выключателями
2. Дифавтомат устанавливается вместо обычного автомата в начале защищаемой линии
3. Нейтральный провод (N) всегда подключается к синей клемме устройства
4. Фазный провод (L) подсоединяется к клемме, обозначенной цифрой 1 или буквой L
5. Провод заземления (PE) не подключается к УЗО или дифавтомату, а проходит транзитом

Обслуживание и проверка работоспособности защитных устройств

Для обеспечения надежной защиты необходимо регулярно проверять работоспособность УЗО и дифавтоматов:

• Ежемесячно нажимайте кнопку «Тест» на устройстве — оно должно мгновенно сработать
• Раз в полгода проводите измерение реального тока срабатывания с помощью специального прибора
• При обнаружении неисправности немедленно замените устройство
• Срок службы УЗО и дифавтоматов составляет около 10 лет, после чего рекомендуется их замена

Заключение: Что выбрать — УЗО или дифавтомат?

Выбор между УЗО и дифавтоматом зависит от конкретной ситуации и требований к электробезопасности. УЗО подходит для простых схем защиты и бюджетных решений. Дифавтоматы обеспечивают комплексную защиту и удобны при ограниченном пространстве в щите. В идеале, современная система электробезопасности должна включать оба типа устройств, грамотно распределенных по группам потребителей. Независимо от выбора, регулярное обслуживание и проверка этих устройств — залог безопасной эксплуатации электросети.

Узо и автомат в чем разница

Сеть, которая всегда находится под напряжением, может в определенный момент выйти из строя. Обстоятельств для этого бывает довольно много. При всем этом последствия могут быть очень противными. Дабы избежать заморочек, используют разные средства защиты – автоматические выключатели, дифавтоматы, УЗО. Они позволяют одномоментно отключить питание, что помогает сохранить приборы. При всем этом не многим людям понятно, в чем разница между дифавтоматом и автоматом.

Принцип работы обыденного автоматического выключателя

Обыденные автоматы имеют довольно много разновидностей. Они помогают убрать следующие проблемы:

• Куцее замыкание. Оно возникает при падении электрического сопротивления нагрузки до малых характеристик.
• Перегруз проводов. Современные электроприборы делают очень огромные токи. В плохой проводке сильно греются токоведущие жилы. При всем этом наблюдается перегревание и старение изоляции, что провоцирует утрату диэлектрических параметров.

Для устранения перечисленных дефектов в конструкции автоматов предусмотрены следующие элементы:

• Электромагнитная катушка отключения, которая отличается моментальным действием и избавляет возникающие короткие замыкания. Также в структуру заходит система гашения электрической дуги, которая возникает.
• Термический расцепитель, который работает с выдержкой времени. Его изготавливают на базе биметаллической пластинки. Этот элемент помогает убрать перегрузы в электрических цепях.

Автомат для жилых помещений врубается в однофазовый провод. Он контролирует только те токи, которые через него проходят. Этот элемент не реагирует на токи утечек, которые возникают.

Раздельно необходимо упомянуть устройство защитного отключения. В двухпроводной системе оно подключается через 2 провода – фазы и нуля. Это устройство всегда ассоциирует токи, которые там циркулируют, и определяет их разницу.

Если ток, который выходит из нулевого проводника, совпадает по значению с тем, что заходит в фазный провод, УЗО не отключает схему, разрешая ей работать. При возникновении малозначительных отклонений обозначенных величин, которые не сказываются на безопасности, УЗО тоже не прекращает подачу питания.

При всем этом устройство снимает напряжение с проводов, если возникает страшный ток утечки, который способен навредить человеку либо включенным электроприборам. Для этого устройство настроено на срабатывание в момент заслуги различия токов определенной величины.

Таким макаром, удается исключить неверные срабатывания и сделать способности для настоящего функционирования защиты. Это помогает убрать токи утечек. Но сама конструкция устройства не имеет никакой защиты от возможного возникновения токов маленьких замыканий либо перегрузов в схеме. Поэтому само УЗО тоже нужна защищать от обозначенных причин.

Устройство дифференциального автомата

Дифавтомат обладает более сложным строением, ежели обыденный автомат либо УЗО. В процессе собственного функционирования устройство помогает убрать сходу 3 вида дефектов, которые могут показаться в проводке. К ним относят куцее замыкание, перегруз и утечку.

В структуре дифавтомата находятся электромагнитный и термический расцепители, которые обеспечивают защиту встроенного УЗО. Дифференциальный автомат выполнен в виде 1-го модуля. При всем этом для него свойственны характеристики и автоматического выключателя, и УЗО сразу.

Вот поэтому в предстоящем целесообразнее ассоциировать характеристики 2 конструкций, а конкретно – дифференциального автомата и блока защиты, состоящего из УЗО и автоматического выключателя. Это будет более верно в техническом плане.

В чем разница

На 1-ый взор, оба устройства решают одну и ту же задачку. Но по сути есть определенная разница. Дифавтомат отличается по таким характеристикам:

• Дифавтоматы дороже, чем УЗО.
• Внедрение защитной пары точно укажет предпосылки аварийного срабатывания, тогда как дифавтоматы не управятся с этой задачей.
• Дифференциальный автомат обладает более малогабаритными размерами. Он занимает в 1,5 раза меньше места, чем УЗО с автоматом.
• Подключать дифавтомат более прибыльно, так как нет необходимости выбора, какой устройство нужна включить прежде всего.

Внешний облик

Устройства имеют много различий во наружном виде. Они касаются обозначений, габаритов, маркировки.

Обозначение номинального тока

Особенностью дифференциального автомата считается то, что на него наносят маркировку моментального расцепления. Ее обозначают латинскими знаками. Раздельно указывается наибольший номинальный ток, который разрешается применять в одной сети с этим устройством. Этот параметр обозначают знаками «max» после числа.

Многофункциональная схема

На схеме УЗО представлено изображение дифференциального трансформатора, 3 ключей, тестового резистора.

Также там находится магнитопровод и управляющая обмотка. 2 ключа отключают фазу и ноль при утечке. Еще 1 ключ нужен для протекания тока, ограниченного резистором, в обход трансформатора.

Схема дифавтомата, кроме схемы УЗО, содержит ключ, который подсоединен к фазе на выходе трансформатора. Также может быть другое изображение. Заместо дополнительного ключа наносят квадрат с фигурой в положительной синусоиде и прямоугольном импульсе. При всем этом синусоида применяется для обозначения электромагнитного расцепителя, а прямоугольный импульс указывает термический расцепитель.

Аббревиатура на

устройстве

Не все производители приводят на корпусе полное название устройства, заменяя его аббревиатурой. Но время от времени прямо обозначено название дифавтомата. Также на этом устройстве могут находиться буковкы «АВДТ». Если устройство произведен за рубежом, перед номиналом указан тип отключения – B, C либо D.

Другие различия

Кроме обозначенных характеристик, можно привести еще несколько характеристик, которые позволяют отличить одно изделие от другого.

Подключение

При монтаже дифференциального выключателя нет необходимости мыслить, как нужна ставить УЗО и в каком порядке. При всем этом многие мастера рекомендуют ставить сначала автоматический выключатель, а после чего дифференциальный.

Мировоззрение профессионала
Карнаух Екатерина Владимировна
Окончила Государственный институт судостроения, специальность «Экономика предприятия»

При монтаже УЗО вероятны различные варианты. Если устройство устанавливают на несколько групп потребителей, оно идет первым.

После чего необходимо ставить выключатели на каждую группу. Если одна линия находится под защитой УЗО и 1-го автомата, то первым ставится конкретно автомат.

Цена

Немаловажное значение при выборе устройств имеет их стоимость. Дифавтомат стоит намного дороже, чем УЗО. Даже если функционально уравнять их, подсоединив очередной автоматический выключатель, дифавтомат все равно будет дороже.

Размеры и ремонтопригодность

Габариты конструкции за счет дополнительного автомата будут в 1,5 раза больше, чем место для дифавтомата. Это принципиально, если электрощиток обладает маленькими размерами.

При всем этом ремонтопригодность устройств при одинаковом функционале лучше в системе УЗО + автомат, чем просто дифавтомат. Кроме этого, сходу удается установить причину отключения.

Сравнительная таблица

Главные особенности и отличия устройств приведены в таблице:

Аспект	Дифавтомат	УЗО
Предназначение	Реагирует на утечку и защищает проводку. Соединяет функции УЗО и автомата.	Реагирует только на утечку. Всегда ставится с автоматом.
Габариты	Однофазовое устройство занимает в щитке 2 модуля.	УЗО ставится с автоматом, поэтому занимает 3-4 модуля.
Внешний облик	Указывается класс срабатывания перед номиналом.	Класс срабатывания не указывается.

Итоги

Невзирая на идентичные функции, рассматриваемые устройства владеют обилием различий. Они касаются внешнего облика, габаритов и функциональности.

В чем разница: дифавтомат и устройство защитного отключения и механизм работы устройств

Основной части домовладельцев глубоко наплевать, что у них установлено в электромонтажном ящике – обычный либо дифференциальный автомат. Полагаясь при разработке проекта электросети на электриков непонятной квалификации, такие граждане рискуют получить задачи в плане электробезопасности. Потому есть смысл изучить многофункциональные особенности и различия агрегатов, обеспечивающих защиту не только лишь сетей дома, но и здоровье самих обитателей.

В чем отличия по механизму работы устройства защитного отключения и дифавтомата

Мы не станем тщательно рассматривать конструкцию и базы функционирования этих аппаратов. Но предоставленной инфы будет довольно, дабы полностью точно разобраться, что все-таки установлено в щите и как это обезопасит в предстоящем. Непременно, бывалые электрики такие детали знают конкретно, но обычным потребителям будет любопытно. Тема в особенности животрепещуща при осуществлении модернизации бытовых элекросетей: ремонт проводки, замена счетчика , установка щита.

Снаружи осознать, чем отличается УЗО от автоматического выключателя дифференциального тока, фактически нереально. Они похожи, но функции делают различные:

• Устройство защитного отключения – сравнивая величину тока, подходящую к электропотребителю и исходящую от него, устройство определяет уровень утечки. Когда разность значений токов достигнет небезопасных для жизни масштабов (в среднем это 30 мА), то защитное устройство отключит напряжение. Это не только лишь выручает человека от электротравм при прикосновении к покоробленному оборудованию, но и отлично предутверждает пожар при нагреве проводников при утечке.
• Дифавтомат – это уникальная конструкция, совмещающая внутри себя автомат и уже упомянутое УЗО. Таким макаром, дифференциальный автомат обеспечивает защиту проводки от перегрузок и маленьких замыканий, также от появления утечек тока.

В целом, устройство защитного отключения и механизм работы его схемы защищает от поражения электротоком и утечек проводки, сопровождающихся пожаром. Многие юзеры считают, что установив данный коммутатор, они стопроцентно защищены. Никак, это не так, в отличие от дифавтомата, он не в состоянии уберечь сеть от перегруза и маленьких замыканий.

Говоря легкодоступным языком, таковой коммутационный устройство держит под контролем наличие утечки тока от основных потребителей. Когда изоляция повреждена, схема среагирует и отключит сеть. Совместно с тем, УЗО обладает вблизи недочетов:

• При одновременном включении ряда массивных электрических потребителей создается перегрузка, и агрегат не сработает.
• Если соединить фазу и ноль при работающем устройстве защитного отключения, т.е. организовать большое КЗ, то устройство также не отключит сеть.
• При выключении «нейтрали» элемент не работает, в это время в фазном проводнике находится напряжение, что представляет опасность.
• Установка не сумеет работать при снижении напряжения в сети ниже номинального. Электронный тип аппаратов стопроцентно находится в зависимости от наличия питающей энергии, их механизм работает от контролируемой сети либо наружного блока питания.

Выводы

Перечисленных пт полностью довольно, дабы осознать, чем отличается УЗО от дифференциального автоматического выключателя, не вникая в особенности их конструкции. Подводя итоги, принципиально отметить, что устройство защитного отключения не в состоянии защитить сеть от недлинного замыкания либо перегрузки. Потому его всегда включают в схему последовательно с обыденным автоматом, дабы один компонент защищал от утечек, а 2-ой – от КЗ и перегрузок.

Используя дифавтомат, можно избавиться от обрисованных ситуаций. Он гарантированно отключит сеть при конкретном прикосновении человека к оборудованию, находящемуся под напряжением. Повреждение изоляции и контакт токоведущих линий с корпусом также вызывает срабатывание этого коммутационного устройства.

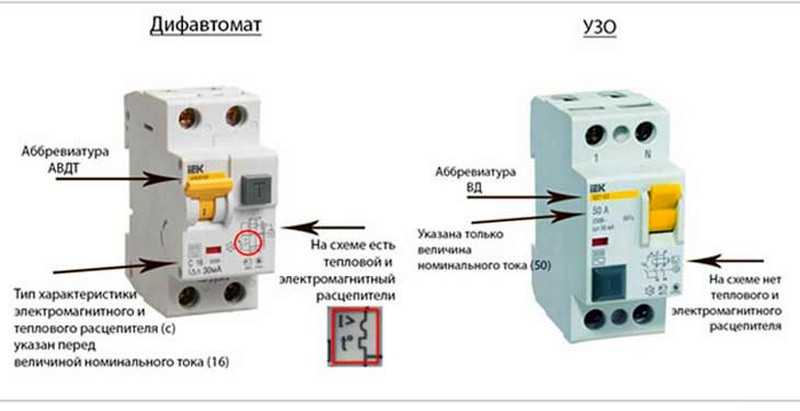

Наружный фактор: чем зрительно отличается УЗО от автоматического выключателя дифференциального тока

Снаружи оба аппарата очень похожи: подобны корпус и переключатель, тестовая кнопка, специальные обозначения. Но более внимательные товарищи сразу отыщут отличия:

1. Изображенные схемы различаются.
2. Переключатели различные.
3. У каждого устройства свои буквенные обозначения.м

Многофункциональные различия мы исследовали выше, сейчас разглядим электроприборы зрительно.

Маркировка по току

Хоть какой узел схемы отвечает определенным техническим чертам. Для аппаратов, которые тут рассматриваются, основными параметрами принято считать номинальный ток утечки и номинальный рабочий ток. Для примера возьмем два коммутатора, рассчитанных на 16А:

• На корпусе УЗО большенными знаками указывается только цифра (номинальный ток) и единица измерения – 16А.
• На корпусе дифавтомата перед цифрами нанесена латинская литера, это может быть B, C либо D. К примеру, буковка C обозначает тип электромагнитного и термического расцепителей.

Изображение электрической схемы

Дабы осознать разницу, совсем не надо учить устройство каждого устройства защитного отключения и принцип их работы, довольно внимательного взора на схему на корпусе. На 1-ый взор изображения похожи, но не будем учить детали схемотехники – определим только главные отличия:

• Схема УЗО содержит овал, который обозначает дифференциальный трансформатор, реагирующий на утечки. Также находятся электромеханическое реле, размыкающее и замыкающее цепь, контактная группа для подсоединения проводов.
• На схеме дифавтомата другое обозначение – электромагнитный и термический расцепители, реагирующие на токи недлинного замыкания и перегрузки.

Сейчас вы без заморочек, взглянув на схематическое изображение на корпусе, обусловьте тип устройства. Если изображены расцепители, то это совершенно точно дифференциальный автомат.

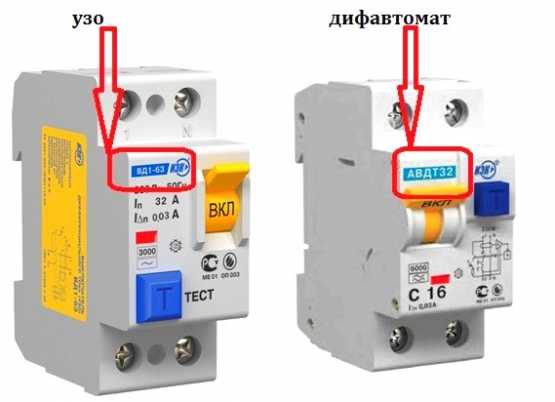

Название

Некоторые производители, зная о дилемме, которую мы разбираем, пишут на корпусе название:

• На боковой плоскости устройства защитного отключения прописано – выключатель дифференциальный (УЗО).
• С боковой стороны на корпусе дифавтомата написано – выключатель дифференциального тока (АВДТ).

К огорчению, не все забугорные изделия имеют такую маркировку, но русские производители, обычно, наносят тип аппарата. По большей части вопрос, чем отличается стандартное УЗО от автоматического выключателя дифференциального тока, касается продукции зарубежного производства.

Подбиваем итоги

Цена коммутационных аппаратов также отличается, в большей мере это касается фирменного оборудования. Стоимость неплохого дифавтомата малость меньше, чем УЗО в комплекте с традиционным автоматом.

Качество привезенных из других стран образцов на порядок выше. Русские тоже хороши, но уступают в таких категориях как время срабатывания, устойчивость механической части и качество корпуса. По надежности срабатывания эти приборы ни в чем же не уступают друг дружке.

Если учитывать, что дифференциальный автомат – это комбинированная конструкция, то из недочетов необходимо отметить сложность определения предпосылки отключения. Неясно, что это было: утечка тока, КЗ либо перегрузка. Но технологии развиваются, некоторые эталоны АВДТ уже оснащаются индикатором срабатывания по дифференциальному току.

Положительная черта дифавтомата – удобство монтажа. Время от времени, в особенности в тесноватом щитке, бывает в особенности принципиально закрутить на два винта меньше. Тем паче, что это увеличивает качество сборки цепи. Но при поломке узел подлежит только полной подмене.

При использовании в цепи УЗО в паре с обыденным автоматом процедура ремонта выходит дешевле, так как поменять приходится только один из частей. Этот момент принципиально учесть при проектировании сетей.

Если рассматривать простые схемы квартирной проводки, то принципной различия в выборе нет. В личном доме необходимо найти, куда рациональнее воткнуть дифавтомат, а куда устройство защитного отключения. К примеру, в котельной либо мастерской нагрузки огромные, поэтому, есть резон в АВДТ, а для линий розеток довольно комплекта из автомата и УЗО.

Дифференциальный автомат либо узо, как избрать

Основная масса потребителей совсем не отличает, что перед ними УЗО (устройство защитного отключения) либо Дифавтомат (дифференциальный автомат). Существует даже заблуждение, что это совсем не нужные приборы в электрическом щитке, только повышающие цена электромонтажных работ. В данной статье мы с вами и разглядим, что лучше дифференциальный автомат либо узо.

В целом, неувязка, появляющаяся у потребителей для обеспечения безопасности собственного жилища, стоит достаточно остро. Мы не будем гласить уже о том, что в некоторых отдаленных районах (ну и не только лишь) стоят еще старенькые электросчетчики с глиняними пробками, снутри которых заместо глиняного предохранителя намотан «жучек» либо вообщем стоит кусочек гвоздя.

Данная неувязка, по воззрению экспертов, подходит уже к критичной отметке. Потому давайте пройдем маленькое ликбез по данной теме, тем паче что это будет очень, полезно знать не только лишь рядовым потребителям электроэнергии, но и проф электрикам.

Чем отличается УЗО от дифференциального автомата?

Часто встречающаяся, до недавнешнего времени, схема защиты электрических сетей была установка автоматических выключателей. Правила работы, которых основываются на выключении подачи электроэнергии при возникновении недлинного замыкания либо при перегрузках, т.е. при превышении номинального тока. Работа данного автомата базирована на двойном типе защиты, за базу приняты два типа разъединителей:

• Электромагнитный;
• Термический.

Электромагнитный разъединитель, разрывает цепь подачи электроэнергии потребителю
при возникновении недлинного замыкания. Основное действие происходит из-за моментального роста силы тока, которое приводит к возникновению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.

Термический разъединитель начинает работать при возникновении перегрузки в сети. Основная деталь термического разъединителя – биметаллическая пластинка. При прохождении огромного тока пластинка греется, изгибается и разъединяет контакты. Для общего развития читайте: как избрать дифавтомат.

Основным средством защиты человека от удара электрическим током является УЗО.
В быту нередко появляются ситуации применения таких устройств как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старенькых домах такое понятие как заземление – отсутствует как класс, в данном случае на помощь к нам идёт УЗО.

Главное отличие УЗО от автоматического выключателя в том, что в конструкцию УЗО добавлен трансформатор тока, который выявляет наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции либо при контакте человека с покоробленным проводом. Так же при возникновении малозначительного тока утечки начинается нагрев изоляции в месте повреждения, что может спровоцировать возгорание. Для этого и устанавливается УЗО, для защиты от поражения электрическим током и от повреждения проводки. УЗО не отключает приборы и оборудование от сети при перегрузках и маленьком замыкании и устанавливается в паре с автоматическим выключателем. Т. е. если сказать обыденным языком, УЗО является только индикатором повреждения изоляции проводки. Допустим, Вы включили в сеть все электроприборы, находящиеся у вас на дому (электрическая плита, фен, микроволновая печь, пылесос и т.д.) УЗО не сработает и не выключит сеть при перегрузке.

Для обеспечения всеохватывающей защиты от недлинного замыкания, перегрузок и нарушения изоляции устанавливается дифференциальный автомат. Узо либо дифференциальный автомат,что избрать? Так вы можете осознать главные отличия. Прочитайте и о том, как избрать УЗО.

Дифференциальный автомат либо узо: отличия

Дифавтомат позволяет достигнуть сразу несколько ступеней защиты:
1. защита от недлинного замыкания;
2. защита от перегрузок;
3. защита от удара электрическим током.

Автоматический выключатель дифференциального тока либо дифавтомат — это устройство, объединяющий в одном корпусе характеристики автоматического выключателя и УЗО. Проще говоря, он позволяет защищать электрическую цепь от напряжения перегрузки и токов недлинного замыкания (характеристики автоматического выключателя) и от токов утечки (характеристики УЗО), позволяя защитить человека от вероятного удара электрическим током и предупредить возможность возгорания в итоге повреждения изоляции электрической проводки электроустановки.

В корпусе дифференциального автомата сосредоточено совместно УЗО и автоматический выключатель. Работа дифавтомата вполне подобна работе УЗО + автоматический выключатель. Установкадифавтомата сберегает место в электрическом щитке и упрощает работу по установке устройств.

Как отличить УЗО от дифавтомата по занимаемому месту в щитке

Устройство защитного отключения занимает два места в щитке и плюс к нему автоматический выключатель. В итоге выходит три места на DIN рейке.
Дифференциальный автомат занимает только два места и если в щитке наблюдается недостаток места, то предпочтение отдается данному устройству.
Так же эти два устройства реально отличить по виду. На 1-ый, беглый, взор они совсем однообразные: такие же кнопка «ТЕСТ», выключатель, схема и какие-то буковкы и числа.

Схема подключения узо и дифавтомата

А сейчас будем разбираться, чем отличается дифференциальный автомат либо узо по наружным признакам

Главных наружных различий четыре:

• маркировка по номинальному току;
• электрическая схема;
• название- оттиск на корпусе устройства;
• сокращенная надпись на устройстве.

Что ж, начнем с первого: одно из различий узо от дифавтомата это маркировка по току. Главные свойства УЗО это номинальный ток в амперах и установка тока утечки. Такие свойства являются основными и указываются на корпусе устройства, т.е. на лицевой панели.
Главные свойства автоматического выключателя – это номинальный ток и время – черта скорости срабатывания при перегрузке. Обозначается эта черта буквенным номиналом перед номинальным током. Естественно, если в конструкции дифавтомата находится УЗОи автоматический выключатель, то и маркировки этих устройств должны быть на корпусе дифавтомата.

Так оно и есть. В нашем случае если на корпусе указана только цифра, к примеру 16A – это УЗО. Наибольший ток, который УЗО может выдерживать длительное время, сохраняя при всем этом свою размеренную работоспособность и защитные функции. Отражается на фронтальной панели. Значение номинального тока, которое, определяется сечением применяемых проводов и контактов снутри устройства УЗО и устройством его силовых контактов.

Если на лицевой панели устройства перед цифрой стоит еще буквенное обозначение, к примеру B, C либо D (пример C16), то это не что другое как дифференциальный автомат.

Сейчас перейдем к электрической схеме. Для непосвященного человека данные схемы – «темный лес», потому не будем вдаваться в подробности, что конкретно там изображено. Остановимся лишь на основных моментах.

На схеме УЗО – основновные элементы работы устройства: дифференциальный трансформатор обозначается овалом, реагирующий на токи утечки и размыкающее электромеханическое реле.

На схеме дифавтомата, кроме обозначений, которые имеются на УЗО, добавлены еще обозначения термического и электромагнитного разъединителей, реагирующих на ток перегрузки и на куцее замыкание.

Сейчас взглянув на схемы этих 2-ух устройств, Вы без усилий обусловьте, что перед Вами находится, и с легкостью разберетесь, чем отличается УЗО от дифференциального автомата.

Дифференциальный автомат либо узо по наименованию

Здесь будет самое увлекательное. Если Для вас тяжело будет уяснить все, что было сказано выше, то производитель, зная такую делему в особенности русский, пишут на боковой панели устройства название. К примеру, УЗО это выключатель дифференциальный.
На боковой части дифавтомата есть надпись – автоматический выключатель дифференциального тока.

Ну и последнее это аббревиатурная надпись на приборе.

В главном таковой вопрос появляется при выборе устройств зарубежного производства. На устройствах русского производства таких заморочек обычно не появляется, так как там пишется, если это УЗО, то так и пишут УЗО и маркировка, к примеру ВД. А если это дифавтомат – АВДТ.

Охото напомнить, что правильное название у устройства защитного отключения (УЗО) – выключатель дифференциальный. А у дифференциального автомата название автоматический выключатель дифференциального тока.

Чем отличается узо от дифференциального автомата: итоги

По стоимости у УЗО и дифавтомата естественно есть отличия. Неплохого свойства узо в связке с автоматическим выключателем русского производства стоит, естественно, дороже, чем того же свойства дифференциальный автомат. Завезенные из других стран приборы того же класса стоят, естественно, дороже устройств русского производства, но и по высококачественные характеристики у них выше. Российский производитель в принципе выпускает хорошую продукцию, но проигрывает в таковой главной характеристике как время срабатывания и уступают в качестве корпусов.Что избрать УЗО либо дифавтомат, особенности, которые стоит учесть при выборе.

Как следствие того, что дифференциальный автомат, является устройством универсальным, то при срабатывании дифавтомата нереально найти по какой причине сработало отключение (утечка, куцее замыкание либо перегрузка).

Огромным плюсом является удобство монтажных работ. Посудите сами, электромонтажные работы обычно ведутся в очень стесненных критериях (электрические шкафы, щитки) и как принципиально электрику закрутить на два либо четыре винта меньше. Ну и надежность никто не отменял, всем понятно, что чем меньше соединений, тем надежнее схема.

С другой стороны в ремонте дешевле использование пары УЗО автоматический выключатель. Если что-то сломается можно поменять раздельно, а дифференциальный автомат необходимо будет поменять вполне.

В любом случае при проектировании схемы проводки необходимо подходить персонально. Так для квартир выбор между парой УЗО автоматический выключатель и дифференциальным автоматом различия практически не имеет. Другое совершенно дело обстоит с личными домами и коттеджами. Здесь нужно глядеть и выбирать по критической нагрузке, куда можно поставить автоматический выключатель дифференциального тока, а куда пару устройство защитного отключения автомат.

В чем разница между УЗО и дифференциальным автоматом? Сравнение и функции

Большинство людей не очень хорошо разбираются в типах устройств защиты электрической сети, поэтому часто не понимают, в чем разница между ними. Эти устройства, по сути, предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию они выполняют, необходимо знать даже обычному жителю — по крайней мере, в общих чертах. УЗО часто путают с УЗО. Прочитав представленную вашему вниманию статью, вы узнаете, в чем разница между УЗО и дифавтоматом, а также сможете понять, когда и какое из этих устройств лучше установить.

Содержание

1. УЗО и дифференциальная машина: выполненные задачи
2. Отличие внешнего вида УЗО от дифференциального автомобиля
3. УЗО и дифференциальный автомат: разница в маркировке
4. Разница между приборами на схеме подключения
5. Аббревиатура на корпусе
6. УЗО и дифференциальный АВ: какое из этих устройств выбрать?
7. Заключение

УЗО и дифференциальная машина: выполненные задачи

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

Если поставить рядом УЗО и дифавтомат, сразу будет заметно их сходство. Действительно, такие устройства легко спутать. Но они делают разные вещи. УЗО защищает людей и домашних животных от поражения электрическим током — это его единственная функция. При повреждении линии питания или любого из подключенных к ней устройств в цепи может появиться ток утечки. Прикосновение к таким кабелям может вызвать сильное поражение электрическим током.

Кроме того, электрическая утечка может привести к перегреву изоляции и, следовательно, к расплавлению, что часто приводит к возгоранию. Установка УЗО решит эту проблему: при обнаружении тока утечки оно сработает, и цепь отключится. После устранения неполадок машину можно снова включить.

Однако это устройство не обеспечивает защиты от всех возможных проблем с кабелем. Защищая линию от потерь, она не реагирует на перегрузки или токи короткого замыкания. Чтобы избежать этих проблем, его следует устанавливать только вместе с автоматическим выключателем. Другой вариант — подключить к сети дифференциальный автомат вместо УЗО.

Разница между устройствами наглядно показана на видео:

Для начала объясним, что такое дифавтомат. Так называется защитное устройство, которое может одновременно выполнять работу УЗО и АКБ. Таким образом он сможет уберечь линию от любых нарушений (утечки тока, короткого замыкания, перенапряжения). Проще говоря, это обычный автоматический выключатель для электрической сети, в состав которого входит УЗО.

Смирнов Константин Юрьевич

Мастер участка электросетей, ООО «Петроэнергоспецмонтаж»

Задать вопрос

Само устройство защитного отключения можно сравнить с индикатором утечки, который показывает, течет ли электричество к потребителям или нет. Имеется течь: сработало УЗО и обесточило сеть.

Их нет: перегрузок и коротких замыканий устройство не заметит. Поэтому, если вы думаете о том, что вам еще нужно: УЗО или дифавтомат и не знаете, что выбрать для защиты домашней линии, помните: первое не является самодостаточным устройством и не устанавливается в линию без автоматический выключатель. Сам дифавтомат может защитить сеть от описанных выше проблем и не требует дополнительного оборудования.

Отличие внешнего вида УЗО от дифференциального автомобиля

Определить, какой прибор перед вами: УЗО или автоматический дифференциал — довольно просто, даже визуально. Несмотря на внешнее сходство (рычаг переключателя, наличие кнопки «Тест», та же часть корпуса с нанесенной на ней схемой, а также цифры и буквы), приглядитесь достаточно внимательно, чтобы увидеть, что обозначения на этих устройствах они такие другой . Об этом мы поговорим ниже. А по положению кнопки и переключателя «Тест» еще проще определить, находится ли перед вами УЗО или дифавтомат. Для АВДТ рычаг находится слева, кнопка — справа, а для УЗО — наоборот. Это хорошо видно на фото выше.

УЗО и дифференциальный автомат: разница в маркировке

Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков — нанесенной на его часть корпуса маркировке.

На поверхности УЗО номинальный ток указывается исключительно цифрами. Латинская буква (B, C, D) перед ними является интегральным знаком RCBO.

Давайте еще раз посмотрим на фото выше. На корпусной части УЗО нанесена маркировка «16А». Это означает, что номинальный ток в цепи, в которую включено данное устройство, не должен превышать 16А. ВДТ, рассчитанные на тот же номинальный ток, обозначены знаком «C16». Буква указывает на особенность встроенных релизов.

Несколько способов отличить УЗО от дифавтомата на видео:

Разница между приборами на схеме подключения

Схема прилагается ко многим устройствам. Посмотрев на УЗО или дифференциальный автомат, вы заметите, что приложенные к ним схемы похожи, но не идентичны. На схеме ВД есть овал — этим символом обозначен дифференциальный трансформатор, который является основной частью устройства. Он отвечает за обнаружение тока утечки. Отличительные символы на схеме АВДТ включают обозначение расцепляющих устройств — электромагнитного соленоида и биметаллической пластины, обеспечивающих работу автомата при появлении в цепи токов короткого замыкания или перегрузок.

На дифференциале отсутствуют символы разблокировки.

Аббревиатура на корпусе

Белухин Сергей Геннадьевич

Электромеханик 4 разряда ООО «Петроэнергоспецмонтаж»

Задать вопрос

Поскольку производители знают, что обычные люди часто путают эти устройства, многие из них наносят соответствующие сокращения сбоку на корпусе. Дифференциал соответствует буквам VD (дифференциальный выключатель), техническое сокращение дифавтомата — RCBO (что означает — дифференциальный выключатель).

Эта функция позволяет точно понять, что представляет собой тот или иной прибор — УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются только на устройствах российских производителей, импортные устройства этой марки не имеют.

УЗО и дифференциальный АВ: какое из этих устройств выбрать?

Так в чем разница между УЗО и дифавтоматом, мы получили. А теперь обратимся к вопросу, который часто задают на форумах: «Что лучше: УЗО или дифференциал?» Фактически, поскольку АВДТ — это два устройства в одном комплексе, он обеспечивает надежную защиту сети от потерь, перегрузок и сверхтоков короткого замыкания, при этом не требуя дополнительных устройств, можно сделать вывод, что в любом случае необходимо установить дифавтомат.

Но это не так. Разберемся поподробнее.

По цене АВДТ дороже дифференциальных. Однако общая стоимость УЗО и АВ выше, чем у УЗО. В этом плане покупка последнего более выгодна.

По надежности работы эти устройства одинаковы. Отличаться могут только устройства разных производителей. Устройства российского производства плохими назвать нельзя, но тем не менее по времени отклика они уступают большинству зарубежных аналогов, а качество материала, из которого изготовлена ​​корпусная часть отечественных изделий, хуже. Конечно, цена на импортные устройства выше, чем на российские.

Петров Василий Александрович

Электромонтер 6 разряда, ООО «Петроэнергоспецмонтаж», 18 лет стажа

Задать вопрос

Теперь поговорим о недостатках, присущих АВДТ как комбинированному устройству. Если УЗО и автоматический выключатель устанавливаются отдельно, то при неисправности в цепи срабатывает одно из них: при утечке — HP, а при перегрузке или коротком замыкании — AB. Это значительно упрощает поиск и устранение неисправностей. Если дифавтомат сработал, придется потратить много времени на выяснение причины его ареста. Правда, с учетом этой особенности некоторые современные модели RCBO оснащены индикаторами срабатывания, которые позволяют установить, что стало причиной отключения устройства.

Еще одно возможное раздражение — расставание. Любая техника может сломаться, средства защиты не исключение. При выходе из строя одного из устройств в цепи RCD-AB его замена обойдется дешевле, чем установка нового дифавтомата. В этом случае одна из частей АВДТ может выйти из строя, и потребуется замена всего устройства. Поэтому при выборе между этими устройствами необходимо учитывать стабильность сети и риск возможных сбоев в работе.

Что касается простоты установки, RCBO предпочтительнее в этом смысле: его проще и быстрее установить в распределительный щит, чем два устройства.

Возможные ошибки при подключении УЗО и дифавтомата на видео:

Заключение

В этом материале мы разобрались, что такое дифференциальное УЗО и АВ, в чем особенности их работы, а также чем отличается УЗО от автоматного (дифференциала). Помните, что при выборе УЗО или дифавтомата для защиты сети нужно обращать внимание на параметры защищаемой линии. Например, в квартире или небольшом частном доме можно установить как УЗО отдельно от АКБ, так и АВДТ — принципиальной разницы в этом нет.

Что касается больших построек с большим количеством нагрузок (например, коттеджей с котельными и подсобными помещениями), предпочтение лучше отдать дифференциальному автомату.

Ваш путеводитель по греческим спиртным напиткам, категория гораздо шире, чем просто узо

Рестораны

18 сент.

Беатрис Бауэрс

Редактор функций

Поделитесь этой статьей

Столовая

Ваш учебник по греческим спиртным напиткам, категория намного шире, чем узо

Поделитесь этой статьей

Следующая статья

Греция не является типичным местом, когда вы вспоминаете европейские страны с богатым рынком спиртных напитков. Богатство культуры, безмятежные береговые линии и средиземноморская кухня, конечно, но спиртные напитки редко фигурируют в образе Греции, кроме томного послеобеденного распития вина в пляжном ресторане. Даже если это так, люди редко могут назвать греческий алкогольный напиток, кроме узо, несмотря на то, что в штате есть множество алкогольных напитков, которые можно назвать собственными, рецепты которых восходят к 14 веку и ранее и производятся примерно на 250 винокурнях по всей стране.

Общая неосведомленность о греческих духах небезосновательна, особенно в Азии. Хотя страна экспортирует около 70 процентов своих дистиллятов, большая их часть идет в соседние страны. Однако в последнее время местная алкогольная сцена Греции вызвала некоторый международный резонанс, поскольку ее федерация производителей спиртных напитков борется за расширение присутствия за рубежом. У греческих ликеров есть определенные перспективы найти опору в Азии, учитывая, что пряные профили их алкогольных творений отражают аперитивы, которые мы часто употребляем в коктейлях, таких как негрони (хотя и с чуть большим количеством аниса).

Первым шагом в этом желанном направлении стало прибытие Дома Metaxa в Сингапур, где продвигается другая сторона греческих спиртных напитков с помощью выдержанной Metaxa, средиземноморской версии коньяка.

Чтобы вы были на шаг впереди, мы представляем наш путеводитель по традиционным алкогольным напиткам Греции.

• узо
• Ципуро
• Метакса
• Мастиха

1 /4

Узо

Прежде чем мы углубимся в неизвестное, мы должны разобраться с узо. Ликер — это повсеместное зрелище для всех, кто был в Греции, как правило, сопровождающий блюдо мезе. По сути, это ликер, приготовленный из ректификованного спирта, ароматизированного анисом, а затем дважды перегнанного для качества. Этот сиропообразный напиток, который часто пьют в качестве аперитива, имеет вкус сладкой лакрицы, и его лучше всего пить со льдом.

2 /4

Ципуро

Ципуро — невыдержанный бренди родом из Македонии, хотя он одинаково популярен в Фессалии, Эпире и на Крите. Сделанный из жмыха, остатка, оставшегося после прессования винограда и сбора вина, Tsipouro доступен в чистом виде или со вкусом аниса, причем оба варианта обладают довольно мощным вкусом с крепостью в среднем 40 процентов. Также его любят в качестве аперитива, многие греки пьют шоты ципуро прямо из морозильной камеры — метод, от которого у вас встанут волосы на груди.

3 /4

Метакса

Metaxa получила свое название от Спироса Метаксы, человека, который создал дух еще в 1888 году, и теперь дает свое имя Дому Метаксы, ключевым производителям, стремящимся сохранить традицию. Метакса была задумана потому, что ее создатель посчитал традиционные греческие спиртные напитки резкими (вероятно, ципуро был главным напитком дня), и ему хотелось, чтобы напиток был более мягким. Конечный продукт, который он создал, представляет собой сочетание мускатных вин с Самоса, выдержанных винных дистиллятов и смеси средиземноморских растений, дистиллированных, а затем выдержанных в дубовых бочках ручной работы в течение трех, пяти, семи или двенадцати лет. Подобно коньяку или бренди, он имеет характеристики насыщенных темных фруктов и теплых специй, маня сигару в качестве компаньона.

4 /4

Мастиха

Mastiha может быть менее известным из всех греческих ликеров, которые мы рассмотрели, но следует использовать любую возможность попробовать некоторые из них. Сделанный из кристаллов сока мастикового дерева, этот дижестив имеет древесный вкус, почти такой же, как если бы его перегнали в лес. Кроме того, продукты, изготовленные из мастичного дерева, обладают научно доказанными антибактериальными свойствами, идеально подходящими для улучшения здоровья полости рта. Больше поводов сказать ямас к другому стакану.

Беатрис Бауэрс

Редактор функций

Беатрис Бауэрс пишет о красоте, напитках и других приятных вещах. Когда она не привязана к своей клавиатуре, она подрабатывает нюхлером для романов, и ее можно найти на пути к банкротству в ближайшем книжном магазине. Не говорите ее боссу.

---

• Напитки
• Красота

Самые популярные

Посмотреть все статьи

Узо Определение и значение — Merriam-Webster

у · зо ˈü-(ˌ)zō

-(ˌ)zȯ

: бесцветный несладкий греческий ликер со вкусом аниса

Примеры предложений

Недавние примеры в Интернете Остров, когда-то известный своими нетронутыми пляжами и местным узо , теперь был чем-то ближе к центру содержания. — Нью-Йорк Таймс , 2 марта 2022 г. Налейте узо или другой алкоголь в маленькую чашку, а затем залейте им сыр. — Washington Post , 28 декабря 2020 г. Узо добавляет блюду анисовый вкус, который уравновешивается цедрой лимона. — Washington Post , 28 декабря 2020 г. Налей узо на рыбу, затем равномерно распределите смесь соли по дну, верху и бокам лосося. — Кара Старейшина, Города-побратимы , 9 августа 2019 г. Его бар уже заполнен отборным виски, элитными ликерами и узо , спиртовой водой из Греции. — Грег Мораго, Houston Chronicle , 12 июля 2019 г. Ущерб сразу же почувствовали британские отдыхающие, которые испытали шок от наклеек при покупке узо на пляже. — Washington Post , 23 июня 2017 г. Узнать больше

Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «узо». Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.

История слов

Этимология

Новогреческий

Первое известное использование

1897, в значении, определенном выше

Путешественник во времени

Первое известное использование узо было в 1897 г.
