Как собрать простого робота-следопыта на Arduino. Какие компоненты понадобятся. Как работает ИК-датчик линии. Схема подключения и программный код. Области применения роботов-следопытов.
Что такое робот-следопыт Arduino
Робот-следопыт Arduino — это автономное устройство, которое способно двигаться вдоль нарисованной на поверхности линии. Обычно используется черная линия на белом фоне, хотя возможны и другие варианты контрастных цветов. Робот определяет положение линии с помощью ИК-датчиков и корректирует свое движение, чтобы не сойти с маршрута.
Такие роботы часто используются в промышленности для автоматизации производственных процессов, а также в образовательных целях для обучения основам робототехники. Робот-следопыт на Arduino — отличный стартовый проект для новичков в робототехнике.
Необходимые компоненты для сборки
Для сборки простого робота-следопыта на Arduino понадобятся следующие компоненты:
- Arduino UNO или совместимая плата
- Драйвер двигателей L293D
- 2 мотор-редуктора
- Шасси робота
- 2 модуля ИК-датчика линии
- Черная изоляционная лента (для линии)
- Провода для соединений
- Батарейный отсек и батарейки
- Разъем питания
Вместо готовых модулей ИК-датчиков можно использовать отдельные компоненты — ИК-светодиоды и фотодиоды.
Принцип работы ИК-датчика линии
ИК-датчик линии состоит из ИК-светодиода и фотодиода, расположенных рядом друг с другом. Принцип его работы основан на отражении инфракрасного света от поверхности:
- Светлая поверхность хорошо отражает ИК-излучение, которое улавливается фотодиодом
- Темная поверхность (черная линия) поглощает ИК-излучение, сигнал на фотодиоде слабый
Таким образом, по уровню сигнала с фотодиода можно определить, находится ли датчик над черной линией или над светлой поверхностью. Обычно используются два таких датчика, расположенных по обе стороны от линии.
Схема подключения компонентов
Основные соединения в схеме робота-следопыта:
- ИК-датчики подключаются к цифровым входам Arduino
- Выходы Arduino соединяются с входами драйвера L293D
- Двигатели подключаются к выходам драйвера L293D
- Питание на двигатели подается через драйвер L293D
Подробная схема подключения всех компонентов приведена на рисунке ниже:
Алгоритм работы робота-следопыта
Принцип работы робота-следопыта на Arduino:
- Два ИК-датчика расположены по обе стороны от черной линии
- Arduino постоянно считывает сигналы с датчиков
- Если правый датчик обнаружил линию — робот поворачивает вправо
- Если левый датчик обнаружил линию — поворот влево
- Если оба датчика на белом — движение прямо
- Если оба датчика на черном — остановка
Arduino управляет скоростью и направлением вращения двигателей через драйвер L293D, корректируя движение робота.
Программный код для Arduino
Ниже приведен базовый скетч для управления роботом-следопытом на Arduino:
«`arduino // Пины подключения датчиков #define LEFT_SENSOR 2 #define RIGHT_SENSOR 3 // Пины подключения двигателей #define LEFT_MOTOR_FORWARD 4 #define LEFT_MOTOR_BACKWARD 5 #define RIGHT_MOTOR_FORWARD 6 #define RIGHT_MOTOR_BACKWARD 7 void setup() { pinMode(LEFT_SENSOR, INPUT); pinMode(RIGHT_SENSOR, INPUT); pinMode(LEFT_MOTOR_FORWARD, OUTPUT); pinMode(LEFT_MOTOR_BACKWARD, OUTPUT); pinMode(RIGHT_MOTOR_FORWARD, OUTPUT); pinMode(RIGHT_MOTOR_BACKWARD, OUTPUT); } void loop() { int leftSensorValue = digitalRead(LEFT_SENSOR); int rightSensorValue = digitalRead(RIGHT_SENSOR); if(leftSensorValue == LOW && rightSensorValue == LOW) { // Оба датчика на белом — движение вперед moveForward(); } else if(leftSensorValue == LOW && rightSensorValue == HIGH) { // Правый датчик на черном — поворот вправо turnRight(); } else if(leftSensorValue == HIGH && rightSensorValue == LOW) { // Левый датчик на черном — поворот влево turnLeft(); } else { // Оба датчика на черном — остановка stopMotors(); } } void moveForward() { digitalWrite(LEFT_MOTOR_FORWARD, HIGH); digitalWrite(LEFT_MOTOR_BACKWARD, LOW); digitalWrite(RIGHT_MOTOR_FORWARD, HIGH); digitalWrite(RIGHT_MOTOR_BACKWARD, LOW); } void turnRight() { digitalWrite(LEFT_MOTOR_FORWARD, HIGH); digitalWrite(LEFT_MOTOR_BACKWARD, LOW); digitalWrite(RIGHT_MOTOR_FORWARD, LOW); digitalWrite(RIGHT_MOTOR_BACKWARD, LOW); } void turnLeft() { digitalWrite(LEFT_MOTOR_FORWARD, LOW); digitalWrite(LEFT_MOTOR_BACKWARD, LOW); digitalWrite(RIGHT_MOTOR_FORWARD, HIGH); digitalWrite(RIGHT_MOTOR_BACKWARD, LOW); } void stopMotors() { digitalWrite(LEFT_MOTOR_FORWARD, LOW); digitalWrite(LEFT_MOTOR_BACKWARD, LOW); digitalWrite(RIGHT_MOTOR_FORWARD, LOW); digitalWrite(RIGHT_MOTOR_BACKWARD, LOW); } «`
Области применения роботов-следопытов
Роботы-следопыты находят применение во многих сферах:
- Автоматизация производственных процессов на заводах
- Автоматическая доставка грузов на складах
- Обслуживание посетителей в музеях и выставках
- Помощь людям с ограниченными возможностями
- Обучение основам робототехники
- Соревнования по робототехнике
С добавлением дополнительных датчиков и функций роботы-следопыты могут стать основой для более сложных автономных систем.
Как улучшить робота-следопыта
Существует несколько способов усовершенствовать базовую модель робота-следопыта:
- Добавить больше ИК-датчиков для более точного определения положения линии
- Использовать ПИД-регулятор для плавного движения
- Добавить ультразвуковой дальномер для обхода препятствий
- Использовать Bluetooth-модуль для удаленного управления
- Добавить LCD-дисплей для вывода информации
- Использовать аккумулятор вместо батареек для увеличения времени работы
Эти улучшения сделают робота более функциональным и позволят решать более сложные задачи.
Часто задаваемые вопросы
Какую ширину должна иметь линия для робота-следопыта?
Оптимальная ширина линии обычно составляет 15-20 мм. Она должна быть немного шире, чем расстояние между двумя ИК-датчиками на роботе.
Какой максимальной скорости может достичь робот-следопыт?
Может ли робот-следопыт двигаться по изогнутым линиям?
Да, базовая модель робота-следопыта способна двигаться по плавным изгибам линии. Для прохождения резких поворотов может потребоваться более сложный алгоритм управления.
Заключение
Создание робота-следопыта на Arduino — отличный способ начать изучение робототехники. Этот проект позволяет на практике применить знания по электронике, программированию и механике. Собрав базовую модель, вы сможете экспериментировать с различными улучшениями, развивая свои навыки в области робототехники.
Датчик слежения за линией Arduino
Описание Подключение датчика слежения за линией Применение
Датчик слежения за линией Arduino
Описание
Датчик слежения за линией (рисунок 1), входящий в состав ARDUINO SENSOR KIT, является оптическим модулем предназначенным для обнаружения препятствий в виде белых или чёрных линий. Основным элементом датчика является оптопара TCRT5000, состоящая из инфракрасного светодиода и фототранзистора. Для исключения взаимного влияния светодиода и фототранзистора они конструктивно разделены перегородкой. Также в состав модуля входят компаратор, подстроечный резистор и контрольный светодиод. Подстрочный резистор предназначен для регулировки порога срабатывания датчика на разный оттенок чёрного цвета (при минимальном сопротивлении датчик отреагирует только на чёрный цвет, при максимальном – на серый). При срабатывании датчика загорается контрольный светодиод и подается логический нуль на сигнальный вывод датчика.
Технические характеристики датчика слежения за линией представлены в таблице.

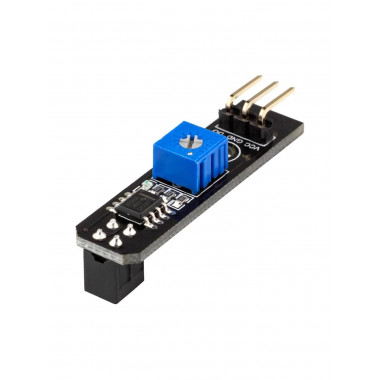

Рисунок 1 — Датчик слежения за линией Arduino.
Таблица – Технические характеристики датчика слежения за линией Arduino.
| Параметр | Значение |
|---|---|
| Номинальное рабочее напряжение | от 3.3 В до 5 В |
| Тип используемого компаратора | LM393 |
| Максимальная нагрузка на выход компаратора | 15 мА |
| Тип используемого ИК датчика | TCRT5000 |
| Длина волны излучения | 950 нм |
| Расстояние уверенного определения препятствия | от 1 мм до 25 мм |
| Габаритные размеры | 40 мм x 11 мм x 11 мм |
Принцип работы датчика состоит в том, что при подаче питания на модуль, инфракрасный светодиод начинает излучать свет, который отражаясь от белой поверхности попадает на фототранзистор, на вывод OUT при этом подается логическая единица.
Подключение датчика слежения за линией
Распиновка датчика слежения за линией представлена на рисунке 2.
Рисунок 2 – Распиновка датчика слежения за линией Arduino.
Для его подключения потребуются:
- плата Arduino Uno / Arduino Nano / Arduino Mega;
- провода типа «папа-мама»;
- датчик слежения за линией;
- USB кабель для подключения платы Arduino к персональному компьютеру с установленной средой Arduino IDE.
Схема подключения датчика слежения за линией к плате Arduino представлена на рисунке 3.
Рисунок 3 – Подключение датчика слежения за линией к Arduino UNO.
Схемы подключения датчика слежения за линией к микроконтроллерам Arduino Uno, Arduino Nano или Arduino Mega принципиально ничем не отличаются.
Подключается датчик слежения за линией к Arduino Uno следующим образом:
- GND — GND;
- VCC — 5V;
- OUT, вывод – к пину 2 (любой цифровой пин платы Arduino).
После сборки электрической схемы, необходимо загрузить управляющую программу (скетч) в микроконтроллер. Затем можно открыть монитор порта и понаблюдать за получаемыми значениями при наличии чёрной линии в области видимости фотоэлемента, и при её отсутствии.
Применение
Датчики слежения за линией широко применяются в отраслях связанных с автоматизацией процессов таких как ЧПУ и робототехника. В ЧПУ датчики слежения за линией применяются в качестве оптических концевых выключателей, энкодеров, детекторов препятствий и т.п. В области робототехники основным применением датчиков является направление, когда мобильный робот должен следовать по определённой траектории, например, их имеют бытовые роботы пылесосы. Датчики данного типа нашли широкое применение в соревнованиях роботов типа Roborace.

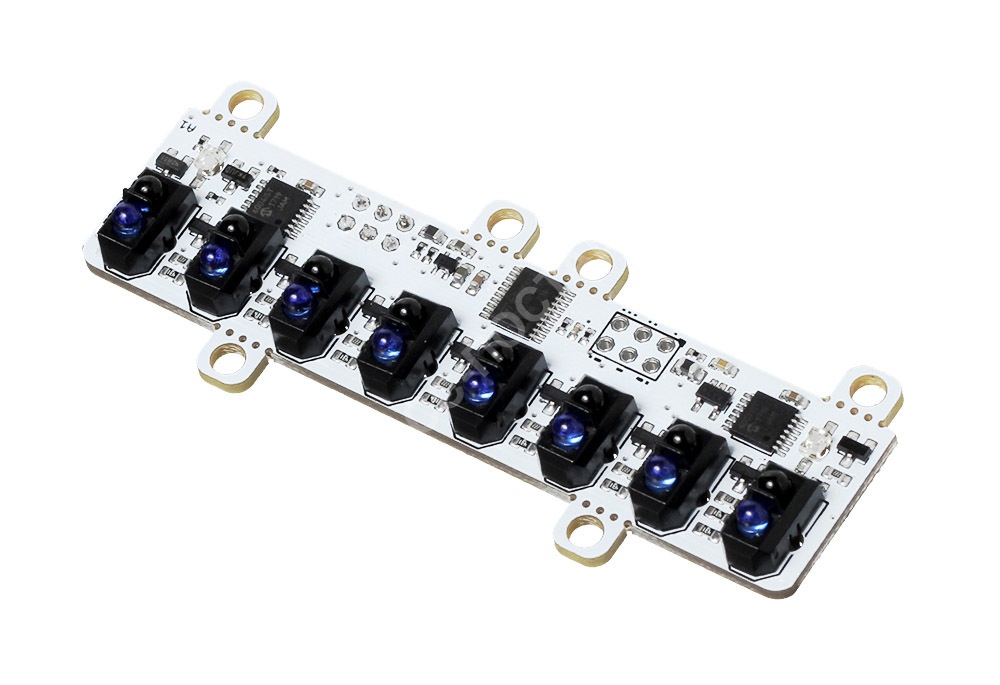

В таких проектах, могут использоваться, не один, а группа датчиков, с помощью которых робот определяет границы маршрута.
