Датчик дроссельной заслонки ваз 2112 признаки неисправности. Признаки неисправности датчика положения дроссельной заслонки ВАЗ 2112: как распознать и устранить проблему

Как определить неисправность датчика положения дроссельной заслонки на ВАЗ 2112. Какие основные симптомы указывают на проблемы с ДПДЗ. Как проверить и заменить датчик самостоятельно. Какие последствия могут быть при игнорировании неисправности ДПДЗ.

Что такое датчик положения дроссельной заслонки и за что он отвечает

Датчик положения дроссельной заслонки (ДПДЗ) — это важный элемент системы управления двигателем автомобиля ВАЗ 2112. Он отвечает за передачу информации о положении дроссельной заслонки в электронный блок управления (ЭБУ).

Основные функции ДПДЗ:

• Определяет угол открытия дроссельной заслонки
• Передает данные в ЭБУ для корректировки подачи топлива
• Участвует в регулировке оборотов холостого хода
• Влияет на работу системы зажигания

При нажатии на педаль газа открывается дроссельная заслонка, ДПДЗ фиксирует ее положение и отправляет сигнал в ЭБУ. На основе этих данных блок управления корректирует количество подаваемого топлива и момент зажигания для оптимальной работы двигателя.

Основные признаки неисправности датчика положения дроссельной заслонки

При выходе из строя ДПДЗ на ВАЗ 2112 могут наблюдаться следующие симптомы:

1. Неустойчивая работа двигателя на холостых оборотах
2. Рывки и подергивания при разгоне автомобиля
3. Повышенный расход топлива
4. Снижение мощности двигателя
5. Затрудненный запуск двигателя

Рассмотрим подробнее каждый из этих признаков.

Неустойчивая работа на холостом ходу

При неисправном ДПДЗ электронный блок управления получает некорректные данные о положении дроссельной заслонки. Это приводит к нарушению регулировки оборотов холостого хода. Двигатель начинает работать неустойчиво, обороты «плавают».

Рывки при разгоне

Из-за неверных показаний датчика ЭБУ неправильно рассчитывает необходимое количество топлива. В результате при нажатии на педаль газа происходят рывки и подергивания автомобиля.

Повышенный расход топлива

Некорректная работа ДПДЗ приводит к нарушению оптимального соотношения топливо-воздушной смеси. Двигатель начинает работать на обогащенной смеси, что вызывает перерасход бензина.

Падение мощности

При неисправности датчика ЭБУ может ограничивать максимальное открытие дроссельной заслонки. Это приводит к снижению мощности двигателя, особенно на высоких оборотах.

Проблемы с запуском

Неверные показания ДПДЗ могут затруднять запуск холодного двигателя. ЭБУ не может правильно рассчитать количество топлива для пуска.

Как проверить исправность датчика положения дроссельной заслонки

Для диагностики ДПДЗ на ВАЗ 2112 можно использовать следующие методы:

• Проверка с помощью мультиметра
• Диагностика через OBD-разъем
• Визуальный осмотр

Проверка мультиметром

Порядок проверки:

1. Отключите разъем от датчика
2. Включите зажигание
3. Измерьте напряжение на контактах разъема
4. Подключите разъем обратно
5. Измерьте напряжение на сигнальном проводе при разных положениях дросселя

Нормальные показания:

• Напряжение питания: 4,5-5,5 В
• Напряжение сигнала при закрытой заслонке: 0,5-0,7 В
• Напряжение сигнала при открытой заслонке: 4-4,5 В

Диагностика через OBD

Для этого потребуется диагностический сканер:

1. Подключите сканер к диагностическому разъему
2. Запустите двигатель
3. Проверьте показания ДПДЗ в режиме реального времени
4. Медленно нажимайте на педаль газа

Показания должны плавно изменяться от 0 до 100%. Резкие скачки или застревание значений указывают на неисправность.

Визуальный осмотр

Проверьте:

• Целостность разъема и проводки
• Отсутствие загрязнений на контактах
• Надежность крепления датчика

Любые механические повреждения или загрязнения могут вызывать сбои в работе ДПДЗ.

Способы ремонта и замены неисправного датчика

При выявлении неисправности ДПДЗ на ВАЗ 2112 возможны следующие варианты:

• Очистка контактов
• Замена датчика

Очистка контактов

Порядок действий:

1. Отсоедините клемму аккумулятора
2. Снимите воздушный фильтр
3. Отключите разъем от датчика
4. Очистите контакты спиртом или специальным очистителем
5. Просушите и соберите в обратном порядке

Замена датчика

Процедура замены:

1. Отключите аккумулятор
2. Снимите воздушный фильтр
3. Отсоедините разъем от датчика
4. Выкрутите крепежные болты
5. Снимите старый датчик
6. Установите новый ДПДЗ
7. Закрепите болтами и подключите разъем
8. Установите воздушный фильтр
9. Подключите аккумулятор

После замены может потребоваться адаптация ЭБУ. Для этого нужно прогреть двигатель и выполнить несколько циклов открытия-закрытия дросселя.

Последствия игнорирования неисправности датчика положения дроссельной заслонки

Продолжение эксплуатации автомобиля с неисправным ДПДЗ может привести к серьезным последствиям:

• Повышенный износ двигателя из-за работы на некорректных режимах
• Увеличение расхода топлива
• Ухудшение динамики автомобиля
• Повышение токсичности выхлопа
• Риск внезапной остановки двигателя

Поэтому при появлении признаков неисправности датчика положения дроссельной заслонки на ВАЗ 2112 рекомендуется незамедлительно провести диагностику и устранить проблему. Это позволит избежать более серьезных поломок и сохранить ресурс двигателя.

Профилактика неисправностей датчика положения дроссельной заслонки

Чтобы снизить вероятность выхода из строя ДПДЗ на ВАЗ 2112, рекомендуется выполнять следующие профилактические меры:

• Регулярно проводить диагностику электронных систем автомобиля
• Своевременно менять воздушный фильтр для защиты от загрязнений
• Использовать качественное топливо
• Периодически очищать дроссельный узел от отложений
• Избегать попадания влаги на электронные компоненты

Соблюдение этих простых правил поможет продлить срок службы датчика положения дроссельной заслонки и обеспечить стабильную работу двигателя ВАЗ 2112.

Заключение

Датчик положения дроссельной заслонки играет важную роль в работе двигателя ВАЗ 2112. Его неисправность может привести к серьезным нарушениям в работе автомобиля. Своевременная диагностика и устранение проблем с ДПДЗ позволяет избежать дорогостоящего ремонта и обеспечить оптимальную работу двигателя.

При появлении признаков неисправности датчика рекомендуется обратиться в специализированный сервисный центр для проведения профессиональной диагностики и ремонта. Это гарантирует качественное устранение проблемы и надежную работу автомобиля в дальнейшем.

Основные признаки неисправности ДПДЗ ВАЗ-2110: как их проверить

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

Содержание

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

1. Бензиновых инжекторного типа.
2. Типа моновпрыск.
3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Читайте также: Почему могут не работать дворники в ВАЗ-2110

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

• курсовой устойчивости;
• антиблокировки;
• антипробуксовки;
• противозаносной;
• круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

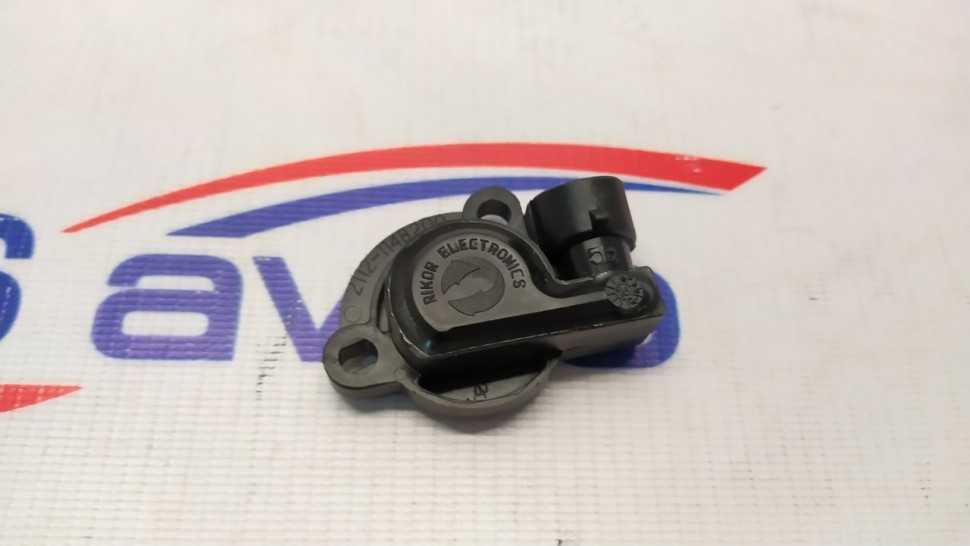

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

• пленочным;
• магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

1. Плохой запуск двигателя.
2. Заметное увеличение расхода топлива.
3. Движения автомобиля прерывистые.
4. Заметны холостые обороты двигателя в запущенном состоянии.
5. Загорается сигнал на приборной панели Check e
6. Машина плохо разгоняется из-за задержек в ускорении.
7. Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
   • поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
2. Резко сбросьте педаль газа:
   • неисправность присутствует, если движок после этого действия остановится.
3. Наберите скорость:
   • неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Читайте также: Тюнинг приборной панели ВАЗ-2110

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

• при плавном движении стрелки мультиметра или вольтметра датчик исправен;
• при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.





Как вам статья?

Признаки и причины неисправности ДПДЗ (датчика положения дроссельной заслонки) на ВАЗ 2114, 2110, 2112, Калина, Нива Шевроле, Приоры

Статистика показывает, что часто проблемы с датчиком положения дроссельной заслонки возникают на автомобилях ВАЗ 2114, 2110, 2112, Калина, Нива Шевроле, Приоры. Как правило, сигнализирует об этом код ошибки p0120, но не всегда (этот момент рассмотрен подробно ниже). Кстати, другие автомобили тоже не застрахованы от такой поломки.

Код p0120 означает, что в электрической цепи между ДПДЗ и ЭБУ есть проблема, но он не указывает на сбои в работе самого устройства. Поэтому дальше мы поговорим про признаки и причины неисправности ДПДЗ, которые характерны для всех машин с инжекторной системой питания.

На что влияет работа датчика положения дроссельной заслонки

ДПДЗ (другое название TPS) предназначен для определения угла положения дроссельной заслонки (устанавливается на ее оси) и передачи снятых показаний ЭБУ. Также он отслеживает скорость перемещения заслонки (при резком нажатии на педаль газа) и моменты, когда она находится в крайних положениях.

От этих показаний зависит многое — электронный блок управления, на основании полученных данных, формирует правильный угол опережения зажигания при определенных режимах работы двигателя, подает команды на подачу топлива в нужной дозировке. Все это влияет на формирование оптимальной топливно-воздушной смеси, а соответственно, и на мощностные показатели мотора.

Также, на основе полученных данных ЭБУ корректирует работу электронных систем: ABS, ESP, круиз-контроль, противопробуксовочная и других.

Основные признаки выхода из строя ДПДЗ

Если устройство неисправно, то возможно появление ошибки p0120 про которую упоминалось выше, а также других ошибок показывающих, что возникли отклонения в работе датчика: P2135, P0222, P0122, P0223, P0123, P0220, P01578. Сами ошибки на приборной панели не отображаются, загорается только лампочка «Check Engine», их можно увидеть на диагностических сканерах, мобильных устройствах или ноутбуке (про это дальше).

Что касается ошибки P2135, то она характерна для современных автомобилей с электронными управлением положения ДЗ. Ее полное название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». Возникает при увеличенном сопротивлении в цепи одного из проводов (их четыре). Про ее причины в следующем разделе.

Другие признаки неисправности ДПДЗ:

1. Плавающие обороты, на холостых машину сильно трясет или она глохнет. Резкий скачек оборотов до 2000 – 3000.
2. Падает динамика авто, особенно при разгоне (провалы, рывки), буксировке, подъеме в гору, перевозки грузов, как говорят в народе, не тянет двигатель. Это же происходит по причине нестабильной работе АКПП, тут все взаимосвязано. Или, наоборот, при незначительном нажатии на педаль газа машина резко ускоряется.
3. Повышенный расход топлива — проявляться сразу же после появления сбоев в работе датчика.
4. При переходе на повышенную или пониженную передачи, включая и нейтральную, мотор глохнет.
5. Переход работы машины в аварийный режим, частота вращения коленвала не превышает 1500 оборотов в минуту, так как заслона в таком режиме приоткрыта только на 6-7%.

Такие же признаки указывают и на неисправность дроссельной заслонки, состояние которой важно периодически проверять и при необходимости чистить.

Принцип работы ДПДЗ

Датчики положения дроссельной заслонки делятся на два типа: контактные и бесконтактные. По конструкции они разные, но методы их проверки одинаковые. Привод их может быть механическим или электрическим.

Первые механические (пленочно-резистивные или потенциометры) представляют собой ползунок с размещенными на нем контактами.

Дроссельная заслонка через привод и шестерню с валом меняя свое положение (угол наклона) перемещает по резисторным дорожкам ползунок. По напряжению от 0.7 до 4В (меняется по причине изменения сопротивления резисторных дорожек) ЭБУ понимает, где находится заслонка и корректирует подачу топлива.

Т.е. увеличение углового положения заслонки увеличивает значение напряжения постоянного тока и наоборот.

Когда водитель только включает зажигание ЭБУ получает данные от датчиков температуры о степени прогрева мотора. Исходя из этого дроссельная заслонка выставляется в предпусковое положение под определенным углом.

К примеру, на Лада Приора и Калина, где стоит два ДПДЗ (в автомобилях с электронным модулем дроссельного патрубка), в этот момент выходное сигнальное напряжение должно быть:

1. Первый вывод — в приделах 0,39-0,52В.
2. Второй — 2,78-2,91В.

Для каждой марки авто эти показатели могут отличаться, но если рассматривать вышеуказанные модели, то дальше происходит следующее:

1. Если после включения зажигания в течении 15 с. ничего не происходит (не выжимается педаль газа, не заводится мотор) ЭБУ отключает электропривод дросселя, а заслонка опускается до 7 %.
2. Через 30 секунд после включения зажигания и бездействия водителя ЭБУ закрывает заслонку полностью с дальнейшем возвращением ее в предпусковое положение.

При этом сигнальное выходное напряжение равно:

1. В первом случае 0,5-0,6В.
2. Во втором — 2,7-2,8В.

В случае обрыва в цепи датчиков дроссельной заслонки ЭБУ отключает привод дросселя и записывает в память код ошибки.

Также на автомобилях с двумя ДПДЗ, как в случае с Лада Приора и Калина, их суммарное сигнальное выходное напряжение не должно превышать 3.2-3.4В.

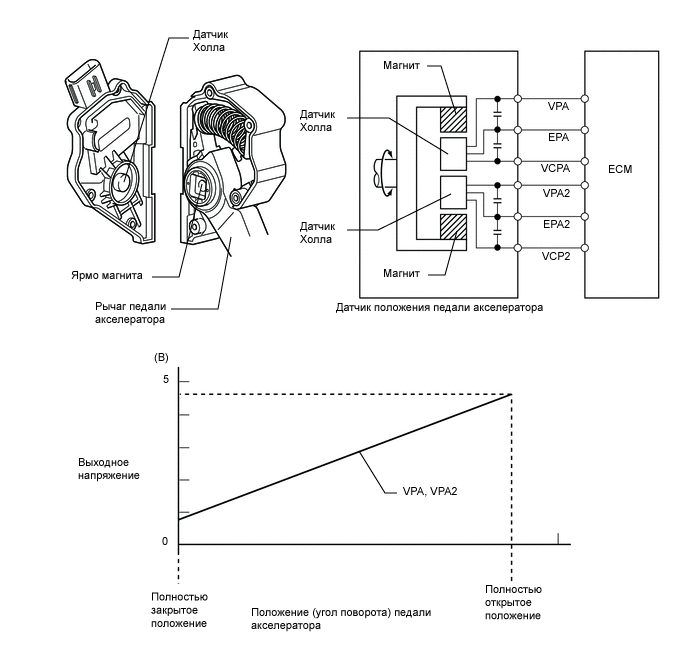

Принцип работы бесконтактных (магниторезистивных ДПДЗ) основан на магнитно-резистивном эффекте – выходят из строя редко, по причине отсутствия трущихся друг о друга контактов. По этой причине они надежней и служат дольше, хотя и дороже контактных.

Распространенные причины неисправности – короткое замыкание в электрических цепях, обрыв проводки.

Читайте также:

Причины неисправности контактных датчиков

Основная причина выхода из строя – износ резистивных дорожек, приводящий к полному или частичному разрыву электрической цепи. Это приводит к передачи неправильных данных ЭБУ.

Причины неисправности контактных датчиков:

1. Износ резисторного слоя — приводит к потере электрического контакта. Это может произойти как в начале движения ползунка (характерно при пониженном напряжении на выходе датчика), так и на другом участке дорожек.
2. Облом или износ наконечника.
3. Износ приводных шестерен.
4. Замыкание сигнальной или электрической цепей.
5. Обрыв проводки, особенно это касается автомобилей ВАЗ, у которых провода не отличается надежностью.
6. Окисление контактов и загрязнение разъемов.

Большинство причин диагностируется визуально после разбора устройства и с помощью мультиметра.

Что касается ошибки P2135, про которую упоминалось в предыдущем разделе, ее причины:

• плохая «масса» контакта ЭБУ;
• окисление контактов в разъеме;
• неисправность главного реле;
• короткое замыкание и другие причины.

Диагностика неисправностей датчика дроссельной заслонки

Первое, что нужно понять, если датчик положения дроссельной заслонки вышел из строя, то ремонту он не подлежит, а меняется в сборе.

Диагностика производится мультиметром путем замера постоянного напряжения или сопротивления в цепи, также применяется сканер.

На начальном этапе проверки ДПДЗ для замеров показаний напряжения (питающего и сигнального) понадобиться мультиметр.

Проверка мультиметром (предпочтительный метод)

Порядок проверки:

1. Включите зажигание.
2. Проверьте подается ли питание на датчик. Для этого отсоедините фишку и замерьте показания напряжения на подходящих к датчику проводах. Для этого выставьте переключатель на приборе в положение «20В» и замерьте показания (норма 4.5-5.5В). Если напряжение отсутствует, то ищем обрыв в цепи или другую причину.
3. Проверяем наличие сигнального напряжения, поступающего от датчика к ЭБУ при полностью закрытой и открытой заслонке. Для этого «-» мультиметра ставим на массу (блок двигателя или АКБ), а «+» подсоединяем к третьему сигнальному контакту. При закрытой заслонки (отжата педаль газа) напряжение не должно превышать 0.6-0.7В. При полностью открытой (акселератор полностью выжат) – не менее 4В.
4. Дальше проверяем на наличие скачкообразного напряжения при перемещении заслонки между положениями «закрыто» и «полностью открыто». Для этого используйте дополнительный провод, который вставьте в Pin провода, идущего к ЭБУ, а второй конец подключите к плюсу прибора. Контактор оденьте обратно на датчик. Постепенно нажимайте педаль газа или тяните за тросик и следите за показаниями прибора. Напряжение должно увеличиваться и уменьшаться плавно. Если происходят скачки U, это значит, что резисторные дорожки в некоторых местах износились и ДПДЗ подлежит замене.

Проверить датчик можно и путем замера его сопротивления. Для этого так же применяется мультиметр переключенный в соответствующий режим. Снимаются показания между минусовым и сигнальным контактами. Для удобства работ изделие можно снять.

Нормативные показания вазовских моделей:

1. Заслонка закрыта – 1.5 кОм.
2. Открыта – 7.5 кОм.

К примеру, у Нива Шевроле нормативные показания другие:

1. Заслонка закрыта – 2.4 кОм.
2. Открыта – 8.2 кОм.

Поэтому данные по напряжению и сопротивлению смотрите в руководстве по эксплуатации и ремонту для своей модели авто.

Процесс изменения сопротивления также должен происходит плавно без скачков. Для этого проворачивается крепление датчика.

Также читайте про признаки неисправности ДМРВ.

Проверка диагностическим прибором

Слова «диагностический прибор» звучат громко, но на самом деле достаточным будет приобрести автосканер ELM327 или Scan Tool Pro работающий на том же чипе и установить на смартфон (Android) или iPhone (iOS) специальный софт, к примеру, OpenDiag.

Также можно провести полную диагностику автомобиля через ноутбук. Или использовать мультисистемный сканер АВТОАС-F16 CAN.

Перейдя по ссылкам выше, вы получите исчерпывающую информацию как подключится к диагностическому разъему, какой софт использовать и много другой полезной информации по этой теме.

Но вкратце суть использования сканеров в том, чтобы подключиться к ЭБУ и с помощью специального софта увидеть номера ошибок в нем прописанных.

Подключение возможно по: проводу USB, WI-FI, Bluetooth. Но важно знать, что некоторые ЭБУ, особенно на старых автомобилях, не поддерживают протоколы WI-FI и Bluetooth и подключить к ним сканер ELM327 можно только через USB с переходником USB to MicroUSB Adapter. Соответственно модель сканера нужно приобретать проводную.

Лучше использовать сканеры с 32 – х разрядным чипом, они предоставляют больше возможностей по диагностике автомобиля.

Про возможные ошибки, связанные с ДПДЗ и электрической цепью, упоминалось выше, но также в ЭБУ могут быть прописаны и другие ошибки, связанные с нестабильной работой двигателя и электронных систем автомобиля. Некоторые из них можно сбросить, к примеру, «перегрев мотора».

Преимущество использования сканера – наблюдение за работой датчика в реальном времени. Для этого поворачивайте заслонку выжимая педаль газа. В программе будут отображаться изменение вольтажа, угла наклона. Резкие скачки напряжения будут указывать на проблему.

Проверка датчика положения дроссельной заслонки в домашних условиях

К примеру, вы сняли датчик и принесли его домой (зимой возится в гараже холодно).

Чтобы его проверить придется раздобыть блок питания на 5В. Отлично подойдет БП от стационарного ПК, но не ошибитесь, там есть разъемы и на 12В. Или обычная зарядка для мобильного.

Порядок проверки (распиновка проводов выше):

1. Переведите мультиметр режим замера постоянного напряжения до 20В.
2. Подключите к «-» проводу датчика «-» от блока питания и минусовой щуп от прибора.
3. К «+» проводу датчика подключаем «+» от блока питания.
4. К сигнальному проводу ДПДЗ подключаем «+» от мультиметра.
5. Вращайте ползунок отверткой или любым другим доступным способом.

Нормативные показания напряжения должны быть такие же, как указаны в разделах выше – от 0.7 до 4В.

Заключение

Если датчик положения дроссельной заслонки полностью неисправен, то скорее всего автомобиль перейдет в аварийный режим работы и далеко уехать не получиться. Если же поломка незначительная, к примеру, подгорели контакты или частично износился резисторный слой, то появятся признаки, перечисленные выше.

В принципе ездить можно, но частые перебои в работе мотора могут привести к более серьезным неисправностям. Ремонту ДПДЗ не подлежит и меняется в сборе. Тем более, что деталь копеечная, а ее замена не сложная.

С чем-то не согласны или нашли ошибку? Пишите в комментариях.

Метка: Датчики

Признаки неисправности или неисправности датчика положения дроссельной заслонки

Признаки неисправности или неисправности датчика положения дроссельной заслонки | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость осмотра топливной системы

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Датчик положения дроссельной заслонки (TPS) является частью системы управления подачей топлива вашего автомобиля и помогает обеспечить подачу правильной смеси воздуха и топлива в ваш двигатель. двигатель. TPS обеспечивает самый прямой сигнал системе впрыска топлива о том, какая мощность требуется двигателю. Сигнал TPS непрерывно измеряется и много раз в секунду объединяется с другими данными, такими как температура воздуха, обороты двигателя, массовый расход воздуха и скорость изменения положения дроссельной заслонки. Собранные данные точно определяют, сколько топлива впрыскивать в двигатель в любой момент времени. Если датчик положения дроссельной заслонки и другие датчики работают правильно, ваш автомобиль плавно и эффективно ускоряется, едет или движется накатом, как вы ожидаете, сохраняя при этом оптимальную экономию топлива.

Датчик положения дроссельной заслонки может выйти из строя по нескольким причинам, каждый из которых в лучшем случае приводит к плохой экономии топлива, а в худшем — к ограничению производительности, что может создать угрозу безопасности для вас и других автомобилистов. Это также может вызвать проблемы при переключении передач или настройке основного опережения зажигания. Этот датчик может выходить из строя постепенно или все сразу. В большинстве случаев индикатор Check Engine загорается при обнаружении неисправности TPS. Также большинство производителей предусматривают режим работы «в аварийном режиме» с пониженной мощностью при обнаружении неисправности. Это предназначено, по крайней мере, для того, чтобы водитель мог более безопасно съехать с оживленной трассы.

Как только TPS начинает выходить из строя, даже частично, вам необходимо немедленно заменить его. Замена TPS будет включать очистку соответствующих кодов неисправностей и может потребовать перепрограммирования программного обеспечения нового модуля TPS, чтобы он соответствовал другому программному обеспечению управления двигателем. Все это лучше доверить профессиональному механику, который проведет диагностику, а затем установит правильную запасную часть.

Вот некоторые распространенные признаки неисправного или неисправного датчика положения дроссельной заслонки, на которые следует обратить внимание:

1.

Автомобиль не разгоняется, ему не хватает мощности при разгоне или он сам разгоняется

Может возникнуть ощущение, что автомобиль просто не разгоняется так, как должен, и дергается или колеблется при наборе скорости. Он может плавно разгоняться, но ему не хватает мощности. С другой стороны, может случиться так, что ваша машина внезапно ускорится, пока вы едете, даже если вы не нажали на педаль газа. Если эти симптомы возникают, есть большая вероятность, что у вас проблема с TPS.

В этих случаях TPS не обеспечивает правильный вход, бортовой компьютер не может управлять двигателем для правильной работы. Когда автомобиль ускоряется во время движения, это обычно означает, что дроссельная заслонка внутри дроссельной заслонки закрылась и внезапно открывается, когда водитель нажимает на педаль акселератора. Это дает автомобилю непреднамеренный всплеск скорости, который происходит из-за того, что датчик не может определить закрытое положение дроссельной заслонки.

2. Двигатель работает неравномерно на холостом ходу, работает слишком медленно или глохнет

Если вы начинаете испытывать пропуски зажигания, глохнет или неровно работает на холостом ходу, когда автомобиль стоит, это также может быть предупреждающим признаком неисправности TPS. Вы не хотите ждать, чтобы проверить это!

Если холостой ход отсутствует, это означает, что компьютер не может определить полностью закрытую дроссельную заслонку. TPS также может отправлять неверные данные, которые в любой момент приводят к остановке двигателя.

3. Автомобиль разгоняется, но не превысит относительно низкую скорость или не переключится на повышенную передачу

Это еще один режим отказа TPS, который указывает на то, что он ложно ограничивает мощность, запрашиваемую ногой педали акселератора. Вы можете обнаружить, что ваш автомобиль будет ускоряться, но не выше скорости 20-30 миль в час. Этот симптом часто идет рука об руку с поведением потери власти.

4. Загорается индикатор «Проверить двигатель» в сопровождении любого из перечисленных выше действий

Индикатор «Проверить двигатель» может загореться, если у вас возникли проблемы с TPS. Однако это не всегда так, поэтому не ждите, пока загорится индикатор Check Engine, прежде чем вы проверите любой из вышеперечисленных симптомов. Проверьте свой автомобиль на наличие кодов неисправностей, чтобы установить источник проблемы.

Датчик положения дроссельной заслонки является ключом к получению желаемой мощности и топливной экономичности вашего автомобиля в любой дорожной ситуации. Как видно из перечисленных выше симптомов, неисправность этого компонента имеет серьезные последствия для безопасности и должна быть немедленно проверена квалифицированным механиком.

---

Следующий шаг

Запланировать проверку топливной системы

Самая популярная услуга, которую заказывают читатели этой статьи, — проверка топливной системы. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов.

.. УЗНАТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАН

---

Датчики

Дроссельные заслонки

Датчики положения дроссельной заслонки

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00 — 9:00PM

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Отлично

---

Сводка оценок

ПОСМОТРЕТЬ ОТЗЫВЫ РЯДОМ

Джеффри

21 год опыта

21 отзыв

Запросить Джеффри

Джеффри

21 год опыта

Запрос Джеффри

от Майкла

Hyundai Sonata L4-2.4L — Проверка топливной системы — Роквилл, Мэриленд

Мой механик Джеффри появился раньше графика, что было фантастически. Очень вежливый и сразу пошел на работу и диагностировал мои проблемы.

Кеннет

21 год опыта

870 отзывов

Запрос Кеннет

Кеннет

21 год опыта

Запрос Кеннет

9 0002 Мариса

BMW X5 L6-3.0L — Топливная система — Rancho Palos Verdes, Калифорния

Кеннет был очень хорошо осведомлен. Он правильно диагностировал мою машину, фактически зайдя под капот, удалив секцию и проведя какой-то тест, который точно сказал ему, в чем проблема. Он также прибыл на 15 минут раньше и подготовился к визиту, связавшись со мной накануне, чтобы получить дополнительные разъяснения.

Артуро

28 лет опыта

303 отзыва

Запрос Артуро

Артуро

28 лет опыта

Запрос Артуро

by Armina

Nissan Titan V8-5.6L — Проверка топливной системы — La Mesa, Калифорния

Информативно и эффективно

Raymond

38 лет опыта

613 отзывов

Запрос Raymond

Raymond

38 лет опыта

Запрос Рэймонд

Мэтью

Chevrolet Impala V6-3.4L — Топливная система — Лас-Вегас, Невада

Рэймонд был очень знающим механиком и прошел испытания. Я доверяю ему любое будущее от вашего механика.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить датчик температуры во впускном коллекторе

Признаки отказа датчика температуры во впускном коллекторе включают неровный холостой ход и неровную работу двигателя, что может привести к непройденному тесту на выбросы.

Как заменить датчик давления хладагента

В системе кондиционирования воздуха имеется датчик давления хладагента, который выходит из строя, когда кондиционер не работает или работает с перебоями.

Как заменить датчик спидометра на большинстве автомобилей

Датчик спидометра выходит из строя, если не работает спидометр или круиз-контроль, загорается индикатор Check Engine или автомобиль теряет мощность.

Похожие вопросы

сработал датчик столкновения

Здравствуйте. Похоже, что может быть прерывистая проблема с датчиком столкновения. Имейте в виду, что периодически возникающие проблемы являются одними из самых сложных для диагностики. Когда датчик имеет непостоянную проблему, это может привести к…

замена корпуса дроссельной заслонки — новая деталь отличается

Здравствуйте, спасибо, что написали о вашем Ford Mustang. Из того, что вы описали, две линии являются линиями охлаждающей жидкости, а не вакуумными линиями. Вы можете соединить две линии вместе или подключить их. Трубопроводы охлаждающей жидкости к старому дросселю…

Переключение на индикатор диапазона «P» на приборной панели.

Привет. Датчик положения коробки передач может быть поврежден или имеет короткое замыкание внутри датчика. Проверьте жгут проводов к датчику и убедитесь, что он правильно подсоединен и в нем нет влаги. Если жгут…

Просмотр другого контента

Города

Оценки

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

P2112 Код неисправности OBD-II: система управления приводом дроссельной заслонки

Определение кода P2112

Система управления приводом дроссельной заслонки — заедание в закрытом положении

Что означает код P2112

P2112 — это общий диагностический код неисправности ODB2, указывающий на неисправность в системе управления приводом дроссельной заслонки. Этот код можно увидеть с другими кодами корпуса дроссельной заслонки.

Код P2112 говорит нам о том, что система управления приводом корпуса дроссельной заслонки обнаружила застрявшую дроссельную заслонку в закрытом положении. Когда дроссельная заслонка закрыта, она не пропускает воздух во впускной коллектор. Блок управления двигателем (ECU) обнаруживает, что привод дроссельной заслонки застрял в закрытом положении, и активирует контрольную лампу двигателя на приборной панели. В дополнение к лампочке Check Engine, ЭБУ устанавливает отказоустойчивый режим для всех настроек двигателя, который будет сохраняться до тех пор, пока неисправность не будет устранена или код не будет устранен.

Что вызывает код P2112?

Несколько различных компонентов могут вызвать код P2112, например:

• Обрыв или короткое замыкание в жгуте проводов привода дроссельной заслонки
• Неисправен привод дроссельной заслонки
• Дроссельная заслонка заедает в закрытом положении
• Плохое электрическое соединение привода дроссельной заслонки
• Датчик положения дроссельной заслонки неисправен или неверные показания.

Каковы симптомы кода P2112?

Общие симптомы:

• Индикатор Check Engine отображается на приборной панели
• Возможно, мощность двигателя сильно снижена или отсутствует
• Глохнущий двигатель
• Двигатель может вообще не запускаться и работать
• Состояние пропусков зажигания

Как механик диагностирует код P2112?

• Первое, что сделает механик, это подключит сканер и проверит наличие кодов.

• Как только все коды будут найдены, включая коды истории и ожидающие обработки, они будут отмечены, а также данные стоп-кадра, связанные с каждым кодом.

• Затем все коды будут очищены с чистого листа. После удаления кодов будет предпринята попытка тест-драйва в тех случаях, когда тест-драйв возможен. Тест-драйв должен быть максимально приближен к условиям стоп-кадра исходного кода.

• Затем сканирующий прибор будет использоваться для проверки данных датчика положения дроссельной заслонки в потоке данных.

• Затем будет проведен визуальный осмотр на наличие поврежденной проводки, датчиков или дроссельной заслонки. Следует осмотреть корпус дроссельной заслонки, для чего потребуется снять патрубок воздухозаборника. При отключенной воздухозаборной трубе техник будет искать любые углеродистые отложения, прилипающие к закрытой дроссельной заслонке, и пытаться вручную управлять дроссельной заслонкой.

• Наконец, диагностический прибор используется для контроля показаний датчика положения дроссельной заслонки и их изменения при нажатии дроссельной заслонки.

Распространенные ошибки при диагностике кода P2112

Распространенные ошибки включают замену привода корпуса дроссельной заслонки, когда он либо застрял в закрытом состоянии из-за нагара, либо показания датчика положения корпуса дроссельной заслонки неверны. Несоблюдение диагностических шагов может привести к ошибкам и неправильной диагностике в большинстве случаев.

Насколько серьезен код P2112?

Серьезность кода P2112 сильно зависит от симптомов. Если корпус дроссельной заслонки застревает в закрытом положении, автомобиль обычно глохнет и глохнет или вообще не заводится. В случаях, когда неисправна проводка или датчик положения дроссельной заслонки, автомобиль может работать, но страдать от пропусков зажигания и работать плохо.

Какой ремонт может исправить код P2112?

• Ремонт или замена жгута проводов при необходимости
• Замена неисправного датчика положения дроссельной заслонки
• Замена привода корпуса дроссельной заслонки
• Исправление плохой точки электрического соединения
• Отклеивание пластины корпуса дроссельной заслонки

Когда пластина корпуса дроссельной заслонки заедает, это может быть вызвано рядом причин, таких как накопление нагара или возраст. По мере того, как пробег автомобилей увеличивается и превышает 100 000, они могут получить чрезмерное накопление углерода вокруг пластины корпуса дроссельной заслонки. Это может привести к тому, что дроссельная заслонка не откроется или не закроется должным образом, или застрянет в открытом или закрытом положении.
