Что такое сопротивление изоляции и зачем его измерять

Сопротивление изоляции — это способность изоляционных материалов препятствовать прохождению электрического тока. Измерение сопротивления изоляции является важной процедурой при эксплуатации и обслуживании электрооборудования по нескольким причинам:

Позволяет выявить дефекты и повреждения изоляции на ранней стадии
Предотвращает короткие замыкания и поражение электрическим током
Обеспечивает надежную и безопасную работу электроустановок
Продлевает срок службы оборудования
Является обязательным требованием правил эксплуатации электроустановок

Регулярные измерения позволяют отслеживать динамику изменения сопротивления изоляции и своевременно принимать меры при его снижении до недопустимых значений.

Какие приборы используются для измерения сопротивления изоляции

Основным прибором для измерения сопротивления изоляции является мегаомметр. Это специализированный прибор, который подает на изоляцию высокое напряжение (обычно 500-2500 В) и измеряет протекающий через нее ток. На основе измеренного тока прибор рассчитывает сопротивление изоляции.

Существуют следующие виды мегаомметров:

Электромеханические (с ручным приводом генератора)
Электронные (с питанием от батарей или сети)
Цифровые (с микропроцессорным управлением)

Современные цифровые мегаомметры обладают рядом преимуществ:

Высокая точность измерений
Автоматический выбор диапазона измерений
Сохранение результатов в памяти
Передача данных на компьютер
Дополнительные функции (измерение емкости, индекса поляризации и др.)

Методика проведения измерений сопротивления изоляции

Измерение сопротивления изоляции проводится в следующей последовательности:

Отключение электроустановки и принятие мер безопасности
Подключение мегаомметра к проверяемому оборудованию
Выбор испытательного напряжения
Проведение измерений между фазами, а также каждой фазы относительно земли
Фиксация показаний прибора через 15 и 60 секунд после начала измерений
Снятие остаточного заряда с изоляции после окончания измерений
Оформление протокола измерений

Важно соблюдать правила техники безопасности, так как на изоляцию подается высокое напряжение. Измерения должны проводиться квалифицированным персоналом.

Нормы сопротивления изоляции для различных видов электрооборудования

Допустимые значения сопротивления изоляции регламентируются нормативными документами. Основные нормы:

Силовые кабели до 1 кВ — не менее 0,5 МОм
Электродвигатели до 1 кВ — не менее 0,5 МОм

Трансформаторы — не менее 300 МОм
Щиты и сборки — не менее 1 МОм
Электропроводка зданий — не менее 0,5 МОм

Конкретные значения зависят от номинального напряжения, условий эксплуатации и других факторов. При снижении сопротивления изоляции ниже нормы необходимо выявить причину и принять меры по ее устранению.

Факторы, влияющие на сопротивление изоляции

На величину сопротивления изоляции оказывают влияние различные факторы:

Влажность окружающей среды
Загрязнение поверхности изоляции
Механические повреждения
Старение изоляционных материалов
Перегрев изоляции
Воздействие агрессивных сред

Учет этих факторов позволяет правильно интерпретировать результаты измерений и принимать обоснованные решения о необходимости ремонта или замены оборудования.

Периодичность проверки сопротивления изоляции

Сроки проведения измерений сопротивления изоляции устанавливаются нормативными документами и зависят от вида оборудования и условий эксплуатации:

Кабельные линии — 1 раз в год
Электродвигатели — 1 раз в 3 года
Трансформаторы — 1 раз в год
Коммутационные аппараты — 1 раз в 3 года
Электропроводка зданий — 1 раз в 3 года

В особо неблагоприятных условиях (повышенная влажность, агрессивная среда) измерения проводятся чаще. Также внеочередные проверки выполняются после ремонта оборудования.

Меры по восстановлению сопротивления изоляции

При выявлении пониженного сопротивления изоляции принимаются следующие меры:

Сушка изоляции (в электропечах, инфракрасными лампами)
Очистка и обезжиривание поверхности изоляции
Замена поврежденных участков изоляции
Пропитка обмоток электрических машин лаками
Полная замена изоляции при значительном ее износе

Выбор конкретного метода зависит от вида оборудования и характера повреждения изоляции. После восстановительных работ обязательно проводится повторное измерение сопротивления изоляции.

Измерение сопротивления изоляции электрооборудования в Москве и области

ГлавнаяУслугиЭлектроизмерения до 1000 В (1кВ) Измерение сопротивления изоляции электрооборудования

Измерение сопротивления изоляции электрооборудования лаборатория «МОСЭНЕРГОТЕСТ» проводит в целях выявления дефектов изолирующей оболочки кабелей и проводов. Услуги электроизмерений мы предоставляем по выгодной и разумной стоимости в сжатые сроки.

НАИМЕНОВАНИЕ РАБОТ	ЕДИНИЦА ИЗМЕРЕНИЯ	ЦЕНА
Измерение сопротивления изоляции электрооборудования мегаомметром до 1 кв.	1 линия: 3 жилы 5 жил	120,00 ₽ 150,00 ₽

Проводятся измерения сопротивления изоляции с помощью специального прибора – мегаомметра, бригадой, в состав которой входит два человека и более. Все сотрудники электролаборатории«МОСЭНЕРГОТЕСТ» обладают необходимой группой допуска по электробезопасности.

Измерение и проверка сопротивления изоляции электрооборудования: особенности

Измерение и проверка сопротивления изоляции электрооборудования проводится по методике, обладающей своими особенностями. Например:

сопротивление изоляции кабельных линий до 1000 Вольт измеряется с помощью мегаомметра в течение минуты на напряжение 2500 Вольт. При этом также осуществляется испытание повышенным напряжением. В данном случае значение сопротивления должно быть не менее 0,5 МОм;
в электродвигателях напряжением до 660 Вольт сопротивление измеряется мегаомметром на напряжение 1000 Вольт. В холодном состоянии значение сопротивления должно быть не меньше 1 МОм, а при температуре 60 градусов – не менее 0,5 МОм;
при замерах сопротивления в обмотках и изоляции бандажей у машин постоянного тока осуществляются измерения цепей и кабелей, соединенных с ними, при напряжении до 500 Вольт мегаомметром на 500 Вольт. Сопротивление должно быть не меньше 0,5 МОм;
измерение сопротивления изоляции электрооборудования во влажных и жарких помещениях, а также в помещениях с химической средой и в наружных установках должно производиться раз в год и чаще. Значение сопротивления не должно быть менее 0,5 МОм.

Точная периодичность проведения электроизмерений сопротивления электрооборудования определяется ответственным за электроснабжение предприятия согласно нормам местной или ведомственной системы ППР и в соответствии с заводскими или типовыми инструкциями. Кроме того, на регулярность проверок оказывают влияние условия, в которых эксплуатируется оборудование, а также состояние электроустановок.

Замер и испытание сопротивления изоляции электрооборудования: последовательность

Измерения сопротивления изоляции необходимо проводить между всеми фазами, а также между нулем и каждой фазой по участкам между коммутирующими аппаратами. Начинается проведение замеров с силового щита и заканчивается на оконечном потребителе. При этом за сопротивление изоляции принимают значение сопротивления, замеряемое в течение 1 минуты.

Проводятся электроизмерения в определенной последовательности:

Соединительные провода присоединяются к зажимам Rx измерительного прибора.

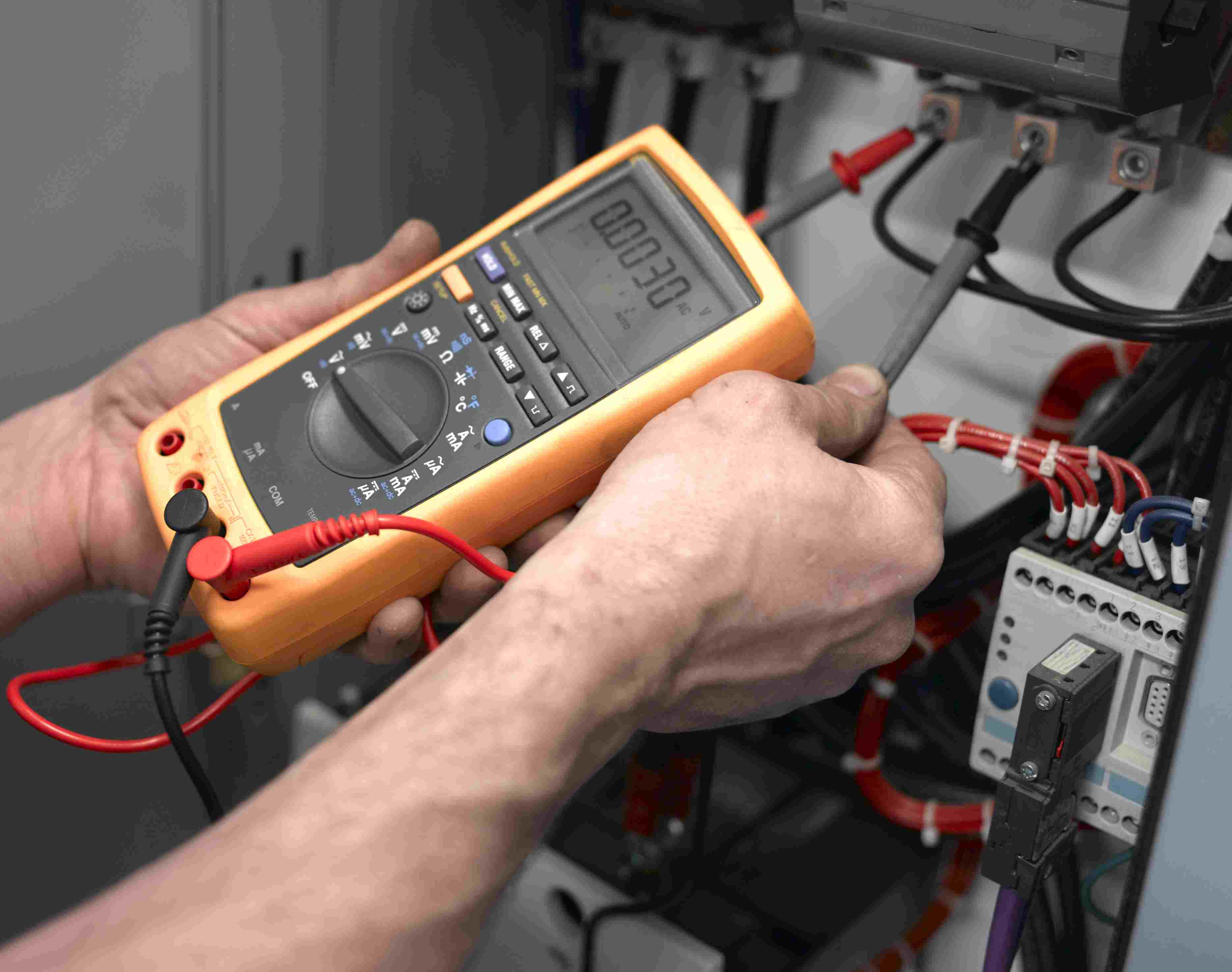

Чтобы измерить сопротивление изоляции между фазами, один провод соединяют с фазой А, а другой, с фазой В, затем нажимают и удерживают кнопку Rx. Результат измерения появляется на индикаторе.
После того, как измерения сделаны, начинается автоматическое снятие остаточного напряжения с оборудования. Его текущее значение отображается сигнальным свечением до момента, пока напряжение не снижается до 40 Вольт.

Бригада сотрудников, проводящих испытание сопротивления изоляции электрооборудования, перед началом работ проходит обязательный инструктаж по безопасности, а также по схеме электроснабжения оборудования. Мегаомметр подключается только при выключенном напряжении. Замеры не проводятся при грозе.

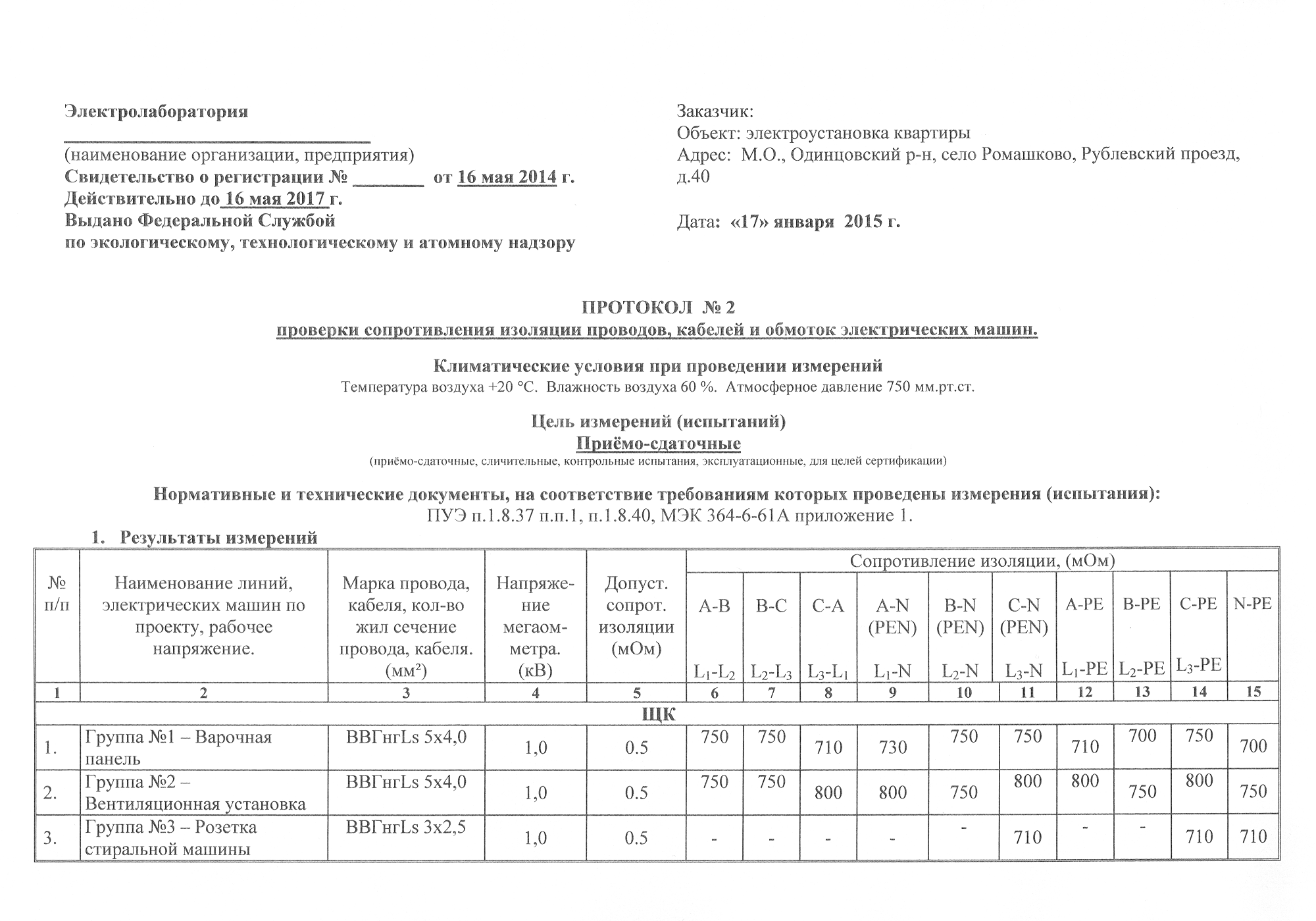

После проведения электроиспытаний результаты заносятся в протокол. Для заказчика составляется специальный технический отчет, в который, помимо протокола с результатами, заносится дефектная ведомость в случае выявления недочетов в электросети. Вся документация предоставляется заказчику. В случае проверки надзорных органов, он должен представить технический отчет, составленный электролабораторией, инспекторам.

Электротехническая лаборатории«МОСЭНЕРГОТЕСТ» гарантирует качественное и профессиональное выполнение проверки и испытания сопротивления изоляции электрооборудования на любых объектах. Обращайтесь к нам по указанным контактам, и мы в сжатые сроки осуществим весь необходимый вам комплекс работ, связанных с замерами сопротивления изоляции электрооборудования и установок.

После испытаний вы получите

Технический отчет

Объем выполнених испытаний (работ)
Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

Результаты измерений фактического состояния электрооборудования
Соответсвие электроустановки требованиям нормативной и проектной документации
Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

По улучшению показателей системы электроснабжения
По защите электрооборудования от коротких замыканий
По устранению выявленых неисправностей и замечаний
По устройтву заземления и молниезащиты
По безопасной эксплуатации электрооборудования

Замер сопротивления изоляции

Главная/
Электроснабжение/
Измерение сопротивления изоляции
Электроснабжение

2. 00 Br

Предлагаем услуги по измерению сопротивления изоляции электрооборудования, проводов и кабелей. Проверка сопротивления изоляции дает возможность убедиться, что проводка объекта соответствует нормам пожарной безопасности и электробезопасности. Мы проводим работы в Минске и других городах Беларуси. Давайте сотрудничать!

Количество Измерение сопротивления изоляции

Заказать обратный звонок

Категория: Электроснабжение

Описание

Описание

Замер сопротивления изоляции – важная процедура в комплексе ЭФИ. Такие измерения проводят для проверки исправности проводки, чтобы полностью исключить возможные аварийные ситуации. Без этих измерений невозможно обеспечить полное соответствие объекта нормам пожарной безопасности и электробезопасности.

После завершения измерений сопротивления изоляции специалисты по ЭФИ выдают протокол о проведении мероприятий. Документы потребуются при каждой проверке инспектора МЧС.

СВОЯ ЛАБОРАТОРИЯ

ТОЧНЫЕ ИЗМЕРЕНИЯ

КОМПЛЕКС ПО ОЗП

Появились дополнительные вопросы?

РАССКАЖИТЕ О НИХ НАШЕМУ СПЕЦИАЛИСТУ

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Когда проводить измерения сопротивления изоляции?

Есть определенные сроки, в которые необходимо выполнять измерения сопротивления изоляции. Периодичность проверок указана в ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

В зданиях различного назначения, а также в жилых помещениях измерения проводятся при вводе в эксплуатацию, а затем по утвержденному графику. При этом проверка сопротивления изоляции кабелей осуществляется не реже одного раза в 3 года.

Не все объекты могут так редко выполнять данные процедуры. Например, лифты, грузоподъемное оборудование, сухие помещения бань и прачечных проверяются один раз в год. А особо сырые помещения бань и прачечных – мыльные и парильные зоны – необходимо проверять один раз в 3 месяца.

Появились дополнительные вопросы?

РАССКАЖИТЕ О НИХ НАШЕМУ СПЕЦИАЛИСТУ

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

С нами уже работают:

Почему ухудшается сопротивление изоляции?

большой уровень влажности – свыше 60%
механические воздействия могут образовать микротрещины в изоляции. Все провода обязательно должны находиться в безопасном месте
старение изоляции

жидкости, пары и газы могут агрессивно воздействовать на изоляцию.

повышенные температуры – более 35%. Это недопустимые показатели: они ускоряют химические процессы и нарушают изоляционные функции.

ЛИЦЕНЗИИ

АКТУАЛЬНЫЕ ЛИЦЕНЗИИ

Уверены, что вам нужны специалисты с официальными лицензиями на осуществляемую деятельность. У нас есть все актуальные лицензии и сертификаты: они дают право на выполнение специальных работ и подтверждают нашу высокую квалификацию в различных направлениях деятельности.

Смотреть лицензии…

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ МЕГАОММЕТРОМ

У нас есть собственная аккредитованная лаборатория, специалисты которой проводят точные измерения с помощью современного оборудования. Проверка сопротивления изоляции мегомметром — самый эффективный способ проведения испытаний. Мегомметр представляет собой измерительный прибор, состоящий из источника напряжения.

Выходной мощности генератора этого прибора вполне хватит для того, чтобы не только выявить микротрещины в слое изоляции, но и получить электрическую травму, опасную для жизни человека. Именно поэтому для проведения измерений сопротивления изоляции мы предоставляем обученный и хорошо подготовленный персонал.

РАССЧИТАТЬ СТОИМОСТЬ

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Распродажа!

Электрическое испытательное оборудование | электростанция к розетке

Изоляция везде! Каждый электрический провод на вашей подстанции, заводе или фотоэлектрической системе, будь то двигатель, инвертор, трансформатор или распределительное устройство, покрыт электрической изоляцией. Мы могли бы продолжать перечислять вещи с электрической изоляцией, но это быстро устарело бы. Мы скажем вам, что изоляция предназначена для удержания электрического тока именно там, где он должен быть — на его пути вдоль проводника. Что подводит нас к большому вопросу…

Что такое сопротивление изоляции?

Закон Ома говорит нам, что чем больше напряжение, тем больше будет ток. И чем меньше сопротивление провода, тем больший ток вы получите при том же напряжении. Помните: напряжение = ток x сопротивление, верно? Верно.

Сопротивление изоляции (IR) — это показатель того, насколько хороша или плоха ваша изоляция, что может помочь вам в общей оценке состояния вашего электрооборудования. Между прочим, нет идеальной изоляции с бесконечным сопротивлением, но хорошая изоляция имеет относительно высокое сопротивление току. Точно так же плохая изоляция будет иметь относительно низкое значение сопротивления.

Что такое ИК-тест?

Чтобы измерить его, вам нужно будет запустить ИК-тест. Если вы пропустили это или вы здесь впервые, ИК — это сокращение от сопротивления изоляции, а не инфракрасного излучения. Не делайте этой ошибки; вас предупредили.

В любом случае, фактические значения сопротивления могут сильно различаться в зависимости от факторов окружающей среды, таких как температура и влажность. Таким образом, ведение хороших записей имеет первостепенное значение. С небольшим ведением записей и регулярным графиком тестирования вы можете получить действительно хорошую картину электрического состояния вашего оборудования.

Для проведения ИК-теста вам понадобится тестер изоляции. Традиционно они приводились в действие вручную, но более современные тестеры работают от батареи или от сети. Некоторые люди все еще качают свои классические рукоятки, так что каждому свое! Если вы ищете обновление, обратите внимание на MTR105. Это больше, чем тестер изоляции; это действительно все.

С 1889 года, когда наши основатели Сидни Эвершед и Эрнест Виньолес изобрели самый первый прибор для проверки изоляции, он значительно модернизировался, но механика испытания не изменилась. Тестер изоляции подает постоянное напряжение на изоляцию, что вызывает небольшой ток утечки или резистивный ток через нее. Затем ваш тестер рассчитает сопротивление по закону Ома и выведет результат измерения на экран. К счастью для вас, здесь нет никакой математики!

Зачем измерять сопротивление изоляции?

Возможно, существуют сотни причин, по которым вам следует измерять сопротивление изоляции, но вот пять основных.

Продлите срок службы вашего оборудования легко выявить устойчивые тенденции к снижению сопротивления изоляции. Это будет указывать на то, что впереди проблемы. Хорошей новостью является то, что вам обычно дается достаточно времени, чтобы заранее спланировать профилактическое обслуживание.
Без регулярного тестирования невозможно предсказать надвигающиеся сбои и заранее поддерживать работоспособность вашего оборудования.
Экономия денег
Точно так же, когда оборудование неожиданно выходит из строя, это беспорядок. Например, отключение двигателя — с незапланированным простоем — может привести к значительным производственным или финансовым потерям для вашего завода. Не говоря уже о том, что стоимость полной замены оборудования после отказа намного дороже, чем простой ремонт изоляции. С помощью регулярного ИК-тестирования мы пытаемся предотвратить именно это.
Это быстро и просто
Не рекомендуется время для проведения проверки изоляции из-за огромного количества тестируемого оборудования, но обычно проверки выполняются в течение 30 секунд или 1 минуты.
Кроме того, запустить тест гораздо проще, чем вы думаете. После того, как тестовые провода будут на месте, просто поверните селекторный переключатель в положение нужного напряжения или функции и нажмите «Тест». В зависимости от модели, которую вы используете, вам может потребоваться удерживать кнопку на протяжении всего теста или всего несколько секунд. Прежде чем приступить к тестированию, обязательно ознакомьтесь с руководством пользователя вашего производителя для получения дополнительных инструкций.

Не верьте нам на слово. Ниже вы можете увидеть один из наших ИК-тестеров в действии. Не стесняйтесь вытаскивать секундомер, если вы чувствуете себя слишком подозрительно.

Посмотреть эту публикацию в Instagram

Публикация пользователя Megger (@megger_us)
Вы ничего не можете повредить
Если вы боитесь повредить свое оборудование, остановитесь. Тестер Hipot сделает это, но тестер изоляции не отнимет жизнь у вашего тестируемого объекта. Несмотря на то, что напряжение значительно велико, выходной ток ограничен всего несколькими миллиамперами, поэтому его мощности недостаточно, чтобы нанести какой-либо ущерб.
Для каждого найдется тестер
Наши тестеры изоляции на самом деле не зависят от конкретного применения, они все могут выполнять свою работу! Некоторые из них больше ориентированы на конкретные отрасли, основанные на встроенных функциях, но это не значит, что другие технические специалисты или подрядчики не могут их использовать! Если вы выбираете тестер, вам решать, какие функции и характеристики наиболее важны для вашей повседневной работы, а также ваши личные предпочтения.
Существует действительно тестер, подходящий для любого бюджета, диапазона измерений и требований к напряжению. С таким количеством вариантов поначалу это может быть ошеломляющим. Как только вы решите, что для вас важнее всего, выбор тестера изоляции станет проще.
Чтобы узнать больше о том, почему вы должны проводить тесты IR, щелкните здесь, чтобы загрузить наше полное руководство по тестированию электрической изоляции.
Как определить сопротивление изоляции в электронагревателях
Автор: — 16 мая 2022
Сопротивление изоляции является ключевым параметром для безопасной работы любого электронагревателя. Все нагреватели Watlow® перед отправкой с производства проходят испытания на сопротивление изоляции. Однако во время транспортировки и хранения материал минеральной изоляции (оксид магния или MgO), используемый в нагревателях с металлической оболочкой, может поглощать влагу, делая нагреватель непригодным для использования до тех пор, пока влага не будет удалена из нагревателя.
Влага влияет на функциональность и производительность нагревателей с минеральной изоляцией и увеличивает вероятность короткого замыкания на землю. Несмотря на то, что все обогреватели должны быть проверены на сопротивление изоляции перед установкой, обогреватели, хранящиеся в течение длительного периода времени или используемые в регионах с высокой влажностью, особенно уязвимы к поглощению влаги из окружающей среды, и поэтому их всегда следует проверять перед использованием. Когда из окружающей атмосферной влаги поглощается слишком много влаги, нагреватель может стать «мокрым», и перед использованием его необходимо очистить от влаги.
Испытание на сопротивление изоляции или испытание в мегаомах требуется для определения качества изоляции внутри нагревательных элементов. Это испытание легко выполнить, и оно должно быть выполнено перед вводом любого электрического нагревателя в эксплуатацию. Этот важный шаг поможет избежать установки «мокрого обогревателя», который с большей вероятностью может привести к повреждению или короткому замыканию.
Что такое сопротивление изоляции?
Чтобы электрический нагреватель работал правильно, ток должен течь непосредственно по проводам катушки внутри нагревательного элемента и не иметь возможности короткого замыкания на внешнюю оболочку из-за поглощенной влаги. Чем больше сопротивление изоляции нагревателя, тем больше способность нагревателя выдерживать напряжение и работать правильно. Когда ток проходит через нагревательный элемент, низкое сопротивление изоляции может привести к возникновению дуги напряжения на диэлектрическом материале и заземлению на оболочку, что может привести к разрушению нагревателя или серьезному повреждению системы.
Оксид магния (MgO) обычно используется в качестве диэлектрического материала для изоляции провода элемента от поверхности нагрева или внешней оболочки. Пока сопротивление изоляции MgO остается высоким, нагреватель может работать правильно.
Хотя MgO является превосходным высокотемпературным изолятором, он также гигроскопичен, что означает, что он любит воду и активно вытягивает влагу из окружающей атмосферы, эффективно снижая сопротивление изоляции. Если при полностью включенном нагревателе присутствует слишком много влаги, ток найдет кратчайший путь, образуя дугу на оболочке и замыкая нагреватель.
Возникновение дуги и замыкание на землю нагревателя могут иметь различные последствия, от ложного срабатывания выключателя до взрыва. В зависимости от напряжения и типа нагреваемого материала короткое замыкание на землю может привести к более серьезному взрыву, ведущему к повреждению, травме или даже смерти, поэтому понимание того, как правильно выполнять тест мегаом, необходимо для безопасной работы.
Понимание значения мегаома Проверка
Не все нагреватели имеют одинаковое значение мегаом. В зависимости от конструкции нагревателя, условий эксплуатации, типа уплотнения и т. д. значение МОм нагревателя может быть больше или меньше. Знание приемлемого сопротивления изоляции для вашего обогревателя имеет решающее значение для поддержания высокой производительности окружающей среды. Хотя каждый нагреватель Watlow перед отправкой с завода проходит тщательные испытания, сопротивление изоляции нагревателя со временем может упасть, особенно если нагреватель находится в автономном режиме или находится на хранении. MgO гигроскопичен, то есть чувствителен к влажности воздуха. Со временем MgO будет поглощать больше воды из воздуха, что снижает сопротивление MgO.
Проверка мОм подтверждает, что сопротивление изоляции находится в допустимых пределах. Если значение слишком низкое, обогреватель считается «мокрым обогревателем». Как правило, если нагреватель имеет сопротивление изоляции 500 МОм или более при напряжении 500 В постоянного тока, его можно пускать в эксплуатацию.
Несмотря на то, что для проверки сопротивления изоляции можно использовать мультиметр, необходимо всегда проверять сопротивление изоляции с помощью подходящего мегомметра.
Что делать, если мегаом слишком низкий?
А что, если вы измерили сопротивление изоляции нагревателя, а мОм оказалось слишком низким? Пора выкинуть этот обогреватель? К счастью, нет. Пользователи могут восстановить мокрые обогреватели до их надлежащего рабочего состояния.

Влажные нагреватели никогда не должны вводиться в эксплуатацию, пока их сопротивление изоляции не будет повышено. Нагреватель не сможет выдерживать высокие напряжения и большие токи. При вводе в эксплуатацию мокрого обогревателя высока вероятность прямого замыкания на землю.
Поскольку влага в оксиде магния снижает сопротивление изоляции, чтобы вернуть нагревателю его надлежащую форму, воду необходимо «прокалить», чтобы удалить внутреннюю влагу. Когда оксид магния подвергается воздействию воды, он становится гидроксидом магния. Гидроксид магния имеет более низкое сопротивление и не работает как изолятор.
Для прогрева нагревателя его обычно помещают в специальную печь для обработки, чтобы высушить нагреватель и удалить всю оставшуюся влагу. Требуется прогрев нагревателя при температуре 120 градусов Цельсия не менее шести часов. Теплого воздуха достаточно, чтобы преобразовать гидроксид магния обратно в оксид магния и воду. Если печь для отжига недоступна, некоторые контроллеры Watlow имеют настройку отжига нагревателя для достижения того же результата перед включением нагревателя для полной работы.
