Датчик движения для включения света как подключить. Как подключить датчик движения для освещения: пошаговая инструкция

Как правильно выбрать датчик движения для освещения. Какие существуют схемы подключения датчиков движения. Как настроить и отрегулировать датчик движения после установки. На что обратить внимание при монтаже датчика движения для освещения.

Выбор подходящего датчика движения для освещения

При выборе датчика движения для системы освещения важно учитывать следующие критерии:

• Место установки (внутри помещения или на улице)
• Требуемая степень защиты от влаги и пыли (IP)
• Угол обзора датчика
• Дальность срабатывания
• Мощность подключаемой нагрузки
• Наличие дополнительных функций (фотореле, регулировка чувствительности)

Для наружного применения рекомендуется выбирать датчики со степенью защиты не ниже IP65. Угол обзора для коридоров может быть 180°, а для открытых пространств лучше выбрать модель с углом 360°.

Основные схемы подключения датчика движения

Существует несколько базовых схем подключения датчиков движения для управления освещением:

Трехпроводная схема

Это наиболее распространенный вариант подключения. Требуется подвести к датчику 3 провода:

• Фаза (L)
• Ноль (N)
• Коммутируемая фаза на нагрузку (A)

Такая схема позволяет датчику работать автономно, включая и выключая освещение при обнаружении движения.

Схема с параллельным подключением выключателя

Добавление обычного выключателя параллельно датчику позволяет при необходимости включать освещение вручную, игнорируя работу датчика. Это удобно, когда требуется постоянное освещение независимо от движения.

Пошаговая инструкция по подключению датчика движения

1. Отключите электропитание на распределительном щитке.
2. Определите место установки датчика с учетом зоны обнаружения.
3. Подведите необходимые провода к месту монтажа.
4. Снимите крышку датчика, открыв доступ к клеммам.
5. Подключите провода согласно схеме:
   • Фазный провод (L) к клемме L
   • Нулевой провод (N) к клемме N
   • Провод на светильник к клемме A
6. Закрепите датчик на монтажной поверхности.
7. Установите крышку обратно.
8. Включите питание и проведите тестирование работы.

Настройка и регулировка датчика движения

После монтажа необходимо правильно настроить датчик движения для корректной работы:

• Отрегулируйте чувствительность к освещенности (LUX). При установке регулятора ближе к символу «луна» датчик будет срабатывать только в темноте.
• Установите время работы освещения после срабатывания (TIME). Обычно от нескольких секунд до 10-15 минут.
• Настройте зону обнаружения, отрегулировав угол наклона сенсора.
• Проведите тестирование и при необходимости скорректируйте настройки.

Типичные ошибки при подключении датчиков движения

При монтаже датчиков движения следует избегать следующих распространенных ошибок:

• Неправильное определение проводов и подключение к неверным клеммам
• Установка датчика в зоне воздействия источников тепла или движущихся объектов
• Превышение максимально допустимой мощности нагрузки
• Игнорирование степени защиты IP при наружном монтаже
• Некорректная настройка чувствительности и времени работы

Преимущества использования датчиков движения для освещения

Применение датчиков движения для управления освещением имеет ряд существенных преимуществ:

• Экономия электроэнергии за счет автоматического отключения света
• Повышение комфорта использования — не нужно искать выключатель в темноте
• Увеличение безопасности — свет включается автоматически при появлении человека
• Продление срока службы ламп за счет отсутствия частых включений/выключений
• Возможность создания сценариев освещения в системах умного дома

Особенности подключения датчиков движения на улице

При монтаже датчиков движения для наружного освещения необходимо учитывать дополнительные факторы:

• Выбирать модели с высокой степенью защиты от влаги и пыли (IP65 и выше)
• Устанавливать датчик под навесом для защиты от прямых солнечных лучей и осадков
• Учитывать возможные источники ложных срабатываний (деревья, животные)
• Использовать датчики с расширенным температурным диапазоном для работы зимой
• Правильно настраивать чувствительность к освещенности для работы в сумерках

Соблюдение этих рекомендаций позволит обеспечить надежную и эффективную работу системы автоматического освещения на улице.

Как подключить датчик движения параллельно выключателю

Критерии выбора

При покупке датчика присутствия для включения света важно учесть ряд критериев, касающихся особенностей установки и эксплуатации. Выделим базовые рекомендации:

Выделим базовые рекомендации:

ОПРЕДЕЛИТЕСЬ С МЕСТОМ ДЛЯ МОНТАЖА. Для установки на улице желательно выбирать устройства с защитой от IP 55 и выше (лучше от 65). Если изделие монтируется под навесом и защищено от воды, подойдет степень IP 34 (44, 54) Если датчик движения планируется установить внутри, к примеру, для включения освещения в доме, квартире или гараже, к степени защиты нет особых требований.
УЧТИТЕ ВОЗМОЖНЫЕ ПРЕПЯТСТВИЯ (СТЕНЫ). Чаще всего используются звуковые или инфракрасные датчики. Для охраны больше подходят микроволновые изделия.
ОПРЕДЕЛИТЕСЬ С УГЛОМ ОБЗОРА. Если вход в помещение, где настраивается освещение, возможен с нескольких точек, желательно выбирать датчик с углом в 360 градусов и креплением на потолке. При наличии только одного прохода достаточно и 180 градусов.
ОПРЕДЕЛИТЕСЬ С МОЩНОСТЬЮ. Перед покупкой устройства учтите потребление приборов, которые будут к нему подключены. Суммируйте полученные значения и добавьте сверху 10-20% для запаса.
ПРОДУМАЙТЕ РАДИУС ДЕЙСТВИЯ. Для небольшой комнаты достаточно минимального параметра в 6-10 метров. Для работы на большой территории лучше выбирать датчики с большим радиусом.
УЧТИТЕ НАЛИЧИЕ ЖИВОТНЫХ

При наличии в квартире или во дворе дома домашних питомцев, которые могут влиять на датчик, лучше брать устройства со специальной защитой.
ОБРАТИТЕ ВНИМАНИЕ НА НАЛИЧИЕ ФОТОРЕЛЕ. Это большой плюс, ведь в таком случае изделие включается только при отсутствии света.

Отдельное внимание уделим выбору приборов освещения:

1. При монтаже датчика на улице используйте прожекторы светодиодного типа, которые легко переносят температурные перепады и меньше нагружаются проводку.
2. На открытых площадках лучше использовать фонари, работающие на люминесцентном принципе.
3. При организации подъездного освещения можно использовать все виды ламп, но в целях экономии лучше выбрать светодиодный вариант.

Зная особенности выбора датчика движения и элементов освещения, проще сделать правильную покупку и не ошибиться с выбором.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

При подключении двух датчиков движения в выключенном состоянии «тлеет»

Подключил к одной лампе на лестничной площадке два датчика движения iEK ДД 035. Вроде работают ( лампу включают-выключают, точных настроек пока не делал). Но в выключенном состоянии лампа продолжает слабо гореть (Тлеет). Почему? и как избавиться от этого? Датчики подключить по другому ИМХО никак нельзя.

Датчикам надо чем то питаться — вот они через лампу и питаются. Лампа какая стоит? На 2 датчика надо лампу не менее 75Вт

А чем датчики будут питаться, если лампа будет 75 Вт? Лампа 60 Вт. В паспорте правда. написано, что не менее 40Вт. И еще один нюанс: на этих датчиках есть положение ползунка ВЫКЛ., при котором лампа также тлеет ( даже если ВЫКЛ установлен у обоих датчиков). Звонил в представительство iEK. Мальчик говорит, что типа «симистор не разрывает полностью цепь. Присылайте к нам на экспертизу и тд. » Но не в обоих же датчиках симисторы одинаково барахлят.! ИЭк ***** конечно, но не до такой же степени. Вообще версия с мощностью лампы ИМХо кажется вполне вероятной. Но если она не подтвердится- что делать то? Может, сопротивление дополнительное в цепь включить? Но какое и куда именно? Сейчас лампу даже заменить не могу, чтобы проверить : она слишком высоко. Когда светильник повешу — будет ниже. А сейчас аж туру монтировать надо.

Подготовительные действия

Перед работой необходимо подготовить инструменты. Для монтажа потребуются:

• Изолента, иные материалы для изоляции соединений
• Стриппер (инструмент для зачистки проводов)
• Кусачки
• Отвертка
• Отвертка индикатор напряжения

Сначала нужно найти фазу – определить, какой провод за что отвечает. Цветовое обозначение проводов в странах СНГ диаметрально противоположное европейскому. У китайских изготовителей оно может быть каким угодно. Схема подключения прилагается в инструкции к изделию, ее необходимо изучить, приступая к работе. Некоторые производители рисуют ее прямо на внутренней части корпуса прибора. Определяют фазу специальным тестером. Если при его касании к проводу, загорается лампочка — ток есть, если нет – этот провод «ноль». Если тестер не может определить фазу, возможен обрыв в проводке. После выбора способа подключения, производят следующие действия:

1. Отключают на щитке электричество
2. Старый выключатель отсоединяют. Аккуратно поддевают острым предметом клавишу и снимают ее, под ней отверткой откручивают болт – зажимы ослабевают и прибор легко вытаскивается из гнезда. Далее, откручивают зажимы, которые держат провода и окончательно отсоединяют
3. На щитке включают электричество и определяют фазу при помощи отвертки-тестера
4. После определения фазы, ток отключают и присоединяют новое изделие согласно схеме и инструкции
5. На щитке включают электричество и тестируют прибор

Коробка с клеммами находится под крышкой сзади. Там же расположены три проводки разного цвета. Они идут из короба. Провода подключаются к зажимам на клеммах. При использовании многожильных проводов удобно пользоваться специальными наконечниками НШВИ вместо простой скрутки, но если их нет, то подключают без них – это особо не отразится на результате.

Подключение датчика движения через выключатель

Датчик движения имеет три клеммы для подключения. K одной клемме подключается фаза, к другой ноль, а к третьей клемме подключается фазовый провод от освещения, сирены сигнализации, которые должны включаться при обнаружении движения. Для правильного подключения прибора датчики имеют разные цвета проводов.

Подключение освещения к датчику движения

Провод сиреневого цвета подключается к фазе сети, а красный провод идет на управляющую нагрузку, синий провод подключается к нулю. Иногда возникает необходимость включения освещения без датчика движения.

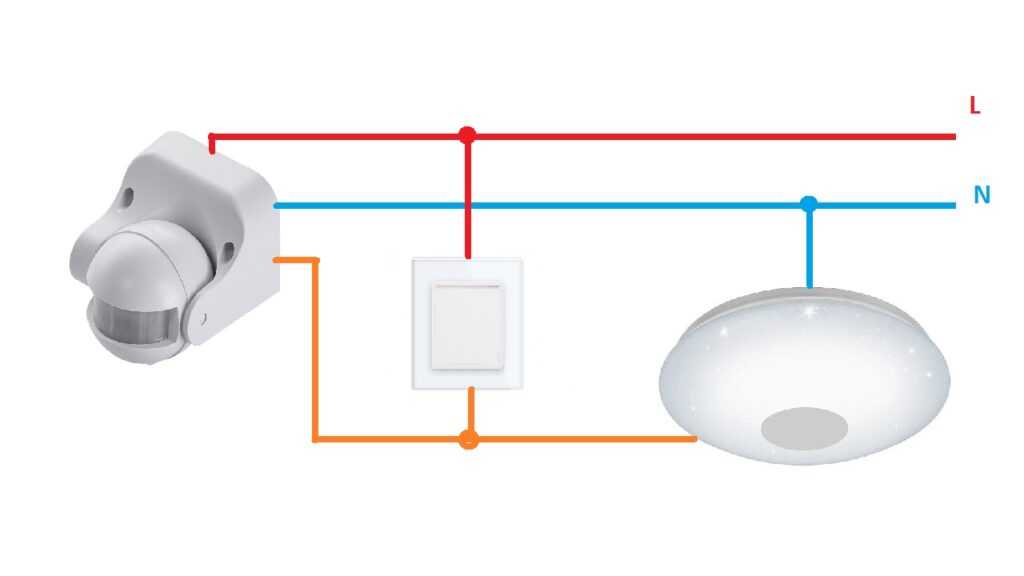

Подключение выключателя с датчиком движения

В таком варианте включают выключатель света параллельно датчику движения.  При включении выключателя, освещения будет гореть постоянно, как обычное освещение без устройства движения. Если отключить выключатель, то функцию управления светом возьмет на себя датчик движения.

Подключение магнитного пускателя к датчику движения при большой нагрузке

Выключатель подсоединяется между входной фазой прибора и фазой, которая управляет включением освещения. Такой вариант подключения выключателя с датчиком движения используется в помещениях.

Как подключиться к прожектору

Еще один вопрос, который требует рассмотрения — как правильно подключить датчик движения к прожектору.

Для этого можно использовать одну из следующих схем:

1. С ТРЕМЯ КОНТАКТАМИ. В этом случае с щитка подводится фаза к клемме L. С выхода А провод идет ко входу L прожектора. Подача напряжения осуществляется в случае срабатывания датчика движения. Контакты N объединяются и направляются к щитку. Земля направляется напрямую к прожектору и подключается к PE для отвода возможного напряжения от металлического корпуса.
2. С ПРИМЕНЕНИЕМ ОДНОКЛАВИШНОГО ВЫКЛЮЧАТЕЛЯ. В рассмотренном выше решении применение выключателя не предусмотрено. Но это можно исправить. Как правило, выключатель монтируется в разрыв фазы (до изделия, контролирующего движение). В таком случае при отключении выключателя снимается напряжение со всей схемы. Второй вариант подключения выключателя — параллельно фазе и выходу из датчика движения. При таком решении можно включать освещение, не привязываясь к остальным устройствам. При отключении выключателя вся схема работает в обычном режиме.
3. С ИСПОЛЬЗОВАНИЕМ ДВУХКЛАВИШНОГО ВЫКЛЮЧАТЕЛЯ. В таком случае внедряется некий симбиоз двух рассмотренных выше схемных решений. Один контакт выключателя разрывает фазу, а второй подходит параллельно. При отключении обоих кнопок с цепи полностью снимается напряжение. При отключении первой клавиши датчик работает в обычном режиме и включает прожектор при появлении движения. Если сработана только вторая клавиша, на лампу сразу подается напряжение.
4. ДВА ДАТЧИКА. Здесь работает тот же принцип, который рассматривался выше. Два контролирующих движение органа располагаются параллельно, после чего подключаются к питающей цепи и прожектору.

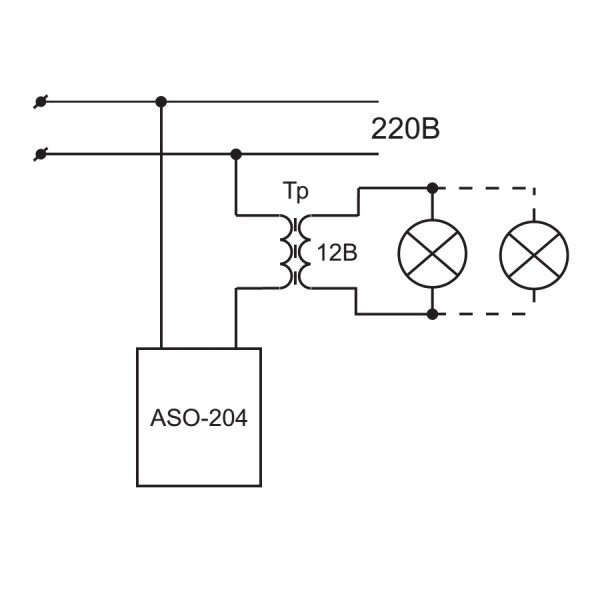

5. ПОДКЛЮЧЕНИЕ ЛАМПЫ НА МЕНЬШЕЕ НАПРЯЖЕНИЕ. Если необходимо включить прожектора на меньшее напряжение (12, 24 или 36), перед входом устанавливается блок питания, снижающий 220 В до необходимого уровня. При этом на вход БП поступает три провода (с землей), к датчику направляется только питание.
6. ДЛЯ ОТДЕЛЬНОГО ФОТОРЕЛЕ. При установке старых контроллеров движения без фотореле последнее приходится подключать отдельно. В таком случае с выхода датчика провод идет на реле, а уже после этого на вход прожектора. Нули объединяются, а земля идет к источнику освещения.

Выше приведены основные схемы, позволяющие подключить прожектор с выключателем или без него. Здесь уже каждый принимает решение с учетом текущих задач и особенностей помещения.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

• Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
• Дошли до зоны активации второго сенсора – освещение не прекратилось.
• Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
• Покинув коридор полностью, освещение прекращается.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.

• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.

• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

• В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
• На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
• Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Датчик движения для включения света схема подключения. Датчик движения для включения света – устройство, принцип работы, схемы подключения. Возможности использования датчиков движения

Датчик движения LX-02

В данной статье рассмотрена схема датчика движения LX-02 (SEN15) производства китайской фирмы Camelion, а также схема его подключения.

В этой линейке есть ещё две модели датчиков: LX-01 , который отличается от двух других отсутствием регулятора освещенности, и LX-03 , который отличается повышенной выходной мощностью (до 3 кВт) за счет применения более мощного реле на выходе.

Существует также и датчик LXP-02. Отличия от LX-02 существенные – и в конструкции, и в схемотехнике. Но только, конечно, не в принципе действия.

В конце статьи будет приведена инструкция к данным датчикам движения.

Устройство датчика движения

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-40 0 в горизонтальной и вертикальной плоскостях.

В разобранном виде датчик движения LX-02 выглядит вот так:

Вид плат со стороны деталей

Вид с обратной стороны (со стороны пайки деталей):

В устройстве применяются основные детали:

• микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: / , pdf, 134.11 kB, скачан: 2946 раз./
• датчик движения – PIR D203S или 1VY7015
• транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: / , pdf, 62.29 kB, скачан: 1496 раз./
• реле SHD-24VDC-F-A.

Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.

Схемы датчиков движения

Схема датчика выглядит примерно так.

Вот ещё подобная схема, но более простая. Это схема охранного датчика. Выражаю благодарность источнику – www.guarda.ru.

Датчик движения. Схема 2

В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.

Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.

4 микросхемы, изображенные на схеме, не должны вводить в заблуждение – на самом деле, это одна микросхема, в корпусе которой 4 операционных усилителя с общим питанием.

Третья схема приведена в конце статьи.

Подключение датчика движения

Для подключения датчика движения нужно чуть больше навыков, чем для подключения обычного выключателя. Перепутав выводы датчика, можно сжечь и сам датчик, и электропроводку. Особенно, если она .

У меня такое было, когда в инструкции были указаны одни цвета проводов, а реально – другие.

Датчик движения и (фотореле, или сумеречное реле) подключаются совершенно одинаково, поэтому на схеме ниже источником воздействия указан свет.

Выводы для подключения датчика движения и датчика освещения

Как видно, данная схема подключения не отличается от схемы включения лампочки через обычный выключатель. Разница только в том, что при подключении участвует ещё и нулевой провод, и в том, что на выключатель воздействует человеческая рука, а на датчик – движение или свет.

Как подключить датчик движения, показано также на схеме в инструкции (ниже).

На схеме указаны и цвета проводов. Также обозначения выводов обычно выштампованы на корпусе около каждого вывода.

Цвет выводов для подключения датчика LX:

• коричневый (черный) – вход фазы (для включения освещения и питания внутренней схемы)
• голубой (зеленый, синий) – ноль для питания электронной схемы датчика, для питания освещения не используется.
• красный – выход фазы (подключение нагрузки)

Нагрузка (лампочка) подключается к нулю и выходу.

Стоит отметить, что такая цветовая маркировка не является обязательной для производителя. Даже у одного производителя одинаковые выводы могут иметь разные цвета проводов. Поэтому надо обращаться к инструкции, а в случае сомнений – разбирать датчик и смотреть подключение проводов на плате.

Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

Инструкция к датчику движения LX-02

Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения .

Кстати, у меня есть ещё несколько статей касательно этой темы:

• на больших площадях
• Различные

Тема ремонта датчика раскрыта в статье Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.

Ещё одна схема датчика

Читатель Александр из г. Королев в декабре 2014 г. прислал ещё одну схему датчика движения, которую срисовал с платы собственноручно. Фото также прилагается.

А вот осциллограммы, поясняющие работу схемы:

Осциллограмма 1 работы схемы датчика

Осциллограмма 2 работы датчика движения

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация.

На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение.

Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля. Материал, из которого сделана линза Френеля нежный, и при монтаже и эксплуатации датчика движения необходимо соблюдать осторожность, чтобы случайно не повредить линзу.

Прежде, чем устанавливать датчик движения, нужно выбрать подходящий для решения поставленной задачи исходя из размеров помещения и условий пребывания в нем людей и животных.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Выбор места установки

датчика движения включения света

Перед установкой датчика движения, для надежного его срабатывания и исключения ложных, требуется ответственно подойти к выбору места установки. Нужно не только обеспечить необходимую зону обнаружения, но и защитить датчик движения от влияния внешних, вызывающих ложные срабатывания или блокирующих срабатывание датчика факторов и учесть необходимость подключения его к электропроводке.

Не рекомендуется устанавливать датчики движения рядом с радиаторами электрического и центрального отопления и труб, подводящих горячую воду, в непосредственной близости с кондиционерами, рядом с тепловыми и излучающими электромагнитные помехи электроприборами.

Даже если учесть все рекомендации и разобраться в технических характеристиках, теоретически правильно выбрать наилучшее место для установки, не имея практики, сложно. Поэтому целесообразно, перед выполнением электромонтажных работ провести небольшие исследования.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку , а второй конец, не забыв снять изоляцию , подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке . Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум .

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения . Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Пример установки датчика движения в квартире

Штукатурка на стене из кирпича была довольно рыхлой, а расстояние между центрами отверстий надо было выдержать с точностью до миллиметра. Использовал простой кондуктор и определенную последовательность сверления отверстий в стене. Для изготовления кондуктора был взят кусок фанеры, в котором было просверлено два отверстия, 4 и 6 мм. После высверливания первого отверстия в стене, в нее был вставлен дюбель и саморезом через отверстие 4 мм прикручен кондуктор. Через отверстие 6 мм в кондукторе было просверлено второе отверстие в стене.

Таким простым приемом, с помощью обрезка фанеры, удалось просверлить отверстия точно в заданных местах.

Все подготовительные работы сделаны, и можно приступать к монтажу электропроводки и установки датчика движения. Но для того, чтобы работу выполнить со знанием дела, а не просто бездумно соединить провода между собой, стоит ознакомиться со схемой подключения люстры .

Электрическая схема подключения датчика

Как видно из схемы, нулевой провод, который обозначается буквой N , подключается непосредственно к лампочке люстры, а фазный, который обозначается L , подключается ко второму выводу лампочки люстры через выключатель .

На практике Вы можете столкнуться с тем, что выключатель размыкает не фазный, а нулевой провод. С точки техники безопасности это неправильно, но на работоспособность люстры размыкание нулевого провода не влияет. Если лампочек в люстре много или стоит двойной выключатель, то схема подключения люстры более сложная. Для осмысленного подключения датчика движения достаточно рассмотреть, как его подключить к люстре из одной лампочки.

С функциональной точки зрения, датчик движения представляет собой обыкновенный выключатель, только выключает свет он не от нажатия на клавишу выключателя рукой человека, а от движения в зоне его обнаружения. Так как в датчике движения имеется электронная схема, то для его работы необходимо на эту схему подать питающее напряжение.

Выпускаются датчики движения, предназначенные для установки вместо выключателя. Но для его подключения необходим еще один дополнительный провод и конечно нужно чтобы зона обнаружения при такой установке соответствовала требуемой. Три провода иногда подходят к выключателю, для раздельного подключения двух групп лампочек люстры. Если такое использование люстры не нужно и зона обнаружения подходящая, то тогда можно без прокладки дополнительного провода, выполнив коммутацию в распределительной коробке, установить датчик движения вместо выключателя.

Электромонтажная схема

Самый простой случай, когда датчик движения подключается к клеммной колодке люстры. Так как в моем светильнике такой колодки не было, пришлось установить. Подключение я выполнил по нижеприведенной электромонтажной схеме.

Как видно на схеме, фазный провод соединен с верхним контактом клеммной колодки и с него идет прямо на вывод клеммной колодки, обозначенный буквой L. Нулевой провод подсоединен к среднему выводу клеммной колодки и далее идет на вывод клеммной колодки, обозначенный буквой N. К нему также подсоединены два провода, идущие на лампочку и дополнительную розетку.

Фазный провод L, подводится к нормально разомкнутым контактам реле, аналогично как к контактам обыкновенного клавишного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и далее соединяется с нижним контактом клеммной колодки люстры. К этому же контакту присоединены также второй вывод лампочки и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампочку и розетку.

В качестве источника света к датчику движения можно подключать не только лампы накаливания, но и энергосберегающие, светодиодные лампочки и включенные через адаптеры светодиодные ленты монохромные и RGB. Можно подключать также радиоприемник или любое другое устройство.

Перед соединением проводов, подготавливаются их отрезки длиной, достаточной для свободного соединения с клеммными колодками. С концов проводов снимается изоляция и согласно схеме провода скручиваются друг с другом. После скрутки выполняется лужение припоем с помощью электрического паяльника. Если не планируется прохождение больших токов, то лудить провода не обязательно.

Когда концы проводов подготовлены, выполняется их присоединение к клеммной колодке люстры.

Осталось прикрутить к стене основание люстры и в него вкрутить плафон. Как видите, все провода и клеммная колодка спрятались под основание люстры и нигде не выступают.

Провода к дополнительной розетке я уложил в кабель канал, так как не хотелось штробить стену и разводить грязь. При очередном ремонте туалета, спрячу проводку в стену.

Теперь необходимо выполнить регулировки, установить время таймера, чувствительность датчика движения и работу можно считать законченной.

Хотя свет теперь стал включаться и отключаться автоматически, но по привычке при подходе к двери рука тянется к выключателю, а при выходе постоянно, даже не замечая, все выключают свет. Пришлось закоротить выводы выключателя на стене, чтобы он больше не влиял на включение света, так как если свет отключен выключателем, и снова включен, то датчик движения срабатывает только после истечении времени, установленного таймером.

Особенности подключение датчика движения включения света

в подъезде с лифтом

По электронной почте мне пришло письмо от Сергея из Санкт-Петербурга. Сергей профессиональный электрик и столкнулся с трудностями при установке датчиков движения в подъезде семиэтажного дома, оборудованного лифтом, и обратился ко мне за советом. Решил с согласия Сергея опубликовать нашу переписку.

Сергей:
Вчера поставили активные датчики движения включения света в подъезде на семи этажах, и обнаружилось, что когда едет лифт, то включается свет на каждом этаже, красиво, но заказчику не понравилось. Электромагнитное поле действует на датчики понятно. Но в другом доме при таких, же условиях работает все нормально. Может, лифт не заземлён? А может лифт старый и даёт такие помехи. Как защититься от этого?

Ответ:
На счет влияния электромагнитного поля, то я сомневаюсь в этом, так как лифт всего лишь ящик с кнопками и светильником, а все силовое оборудование находится на крыше дома в специальном помещении. При движении кабины лифта переключаются только концевые датчики положения на этажах, но там токи текут в несколько миллиампер и влиять никак не могут.
Отсутствие заземления лифта исключено, так как это один из главных пунктов требований техники безопасности и проверяется в обязательном порядке надзорными организациями.
Влияние помех по сети из-за работы силового оборудования лифта тоже в вашем случае не имеет места, так как тогда бы включались светильники на всех этажах одновременно.
Остается одно, влияние перемещения самой кабины на датчики. При большой чувствительности датчика движения, даже если кабина лифта двигается в глухой шахте, вполне может быть достаточно даже маленькой щели в месте примыкания дверей лифта, особенно если датчик установлен против двери лифта. Проверить это можно, закрыв щель на одном из этажей, или уменьшив чувствительность датчика.
Если все же виновником ложного срабатывания является помеха по сети, то можно попробовать включить параллельно датчику движения к клеммам подключения к сети конденсатор емкостью 0,01-0,1 мФ на напряжение не менее 300 В.

Сергей:
Добрый день Александр, тронут быстрым ответом на мой вопрос. Сегодня закрыли окно лифта алюминиевым щитом, чувствительность датчика — мах, едет лифт и всё равно включает свет — это значит, что датчик «видит» лифт. Убавили чувствительность — заработало всё как надо, но представитель от фирмы — производителя лифтов этой марки запротестовал, так как согласно нормативу, окно в двери лифта закрывать не допустимо. В результате поставили инфракрасный датчик, пассивный вариант, и проблема исчезла.
P.S. Хочу добавить по горькому опыту установки активных датчиков, они глючат, и таймер глючит, решение проблемы простое: нужно отключить питание несколько раз подряд, и всё начинает работать.

Почему мигает энергосберегающая и светодиодная лампы

включенные после датчика движения?

По электронной почте мне пришло письмо от Анатолия из Приморско-Ахтарска.

Анатолий:
Я тоже немного электрик, сам поставил датчик движения. Пока стояла лампа накаливания всё нормально. Поставил сберегающую лампу — при отключении подмаргивает, также введет себя и светодиодная лампа. Как бы избавиться от этого?

Ответ:
Энергосберегающие и светодиодные лампы, в отличие от ламп накаливания внутри имеют электронную схему с выпрямляющими диодами и установленного после них электролитического конденсатора. Для слабого свечения этих ламп необходим ток всего в несколько микроампер. Поэтому если выключателем размыкается не фазный провод, то за счет утечек через воздух вполне может накапливаться заряд в электролитическом конденсаторе и при накоплении его до определенного уровня лампа может мигать. Это явление наблюдается и при использовании выключателей с подсветкой .

При подключении лампы через датчик движения возможны две причины, из-за которых может наблюдаться мигание. В случае, если в датчике в качестве выключателя используется механическое реле (при срабатывании слышен щелчок), следовательно при подключении попутаны местами нулевой и фазный провода.

При применении в датчике движения в качестве выключателя полупроводникового прибора, например симистора, в выключенном состоянии он имеет ток утечки. В таком случае, если при соблюдении правильности подключения фазы и нуля исключить мигание можно будет только, если вместо лампочки подключить электромагнитное реле и через его контакты уже запитать, разрывая фазный провод энергосберегающую или светодиодную лампочку. Можно обойтись и без реле, если параллельно лампочке подключить резистор ватт на 5-10 номиналом 5-10 кОм. Но тогда снижается экономическая эффективность применения энергосберегающих ламп.

Как отрегулировать датчик движения модели TDL-2012-AC

По электронной почте мне пришло письмо от Вячеслава с просьбой помочь разобраться с органами управления датчика движения модели TDL-2012-AC, в связи с тем, что изделие не комплектуется инструкцией по подключению и регулировке.

Вячеслав:
Подскажите, пожалуйста, по китайскому датчику движения модели TDL-2012-AC. Какие параметры регулируют первые два переключателя? Первый, вроде как уровень освещенности, при котором срабатывает датчик. А второй?

Ответ:
Пиктограммы, буквы и цифры обозначают следующее:
— переключатель 1 регулирует чувствительность к освещённости, то есть уровень освещенности в помещении, при которой датчик начнет работать;
— второй служит для выбора чувствительности к движению;
— остальные переключатели под номерами 3-8 предназначены для установки времени, на которое будет включать датчик движения освещение, 5, 40 сек. и 1, 4, 8 или 16 мин.

Датчики движения стали пользоваться популярностью благодаря тому, что они помогают сэкономить на счетах и сделать жизнь проще. Хотя само устройство простое в использовании, нужно разобраться в том как выполнить его подключение. Для этого не понадобится профильное образование и специальные инструменты. Ниже вы найдете схему подключения датчиков движения для освещения.

В этой статье:

Принцип работы

Датчик движения оснащен специальными элементами, которые могут фиксировать изменение положения объектов в пространстве и выполнять определенное действие. В нашем случае, при срабатывании устройство включает свет. Но иногда такие приборы подключают к сигнализации или другим системам.

Сам принцип работы различается у разных моделей. Сенсоры могу улавливать инфракрасное излучение, ультразвуковые и микроволны, а иногда выпускают комбинированные устройства. Есть датчики с пассивными и активными режимами. Первый вариант только получает данные и может срабатывать некорректно. Второй — испускает сигналы и собирает отражающиеся волны обратно, анализируя положение вещей в комнате. Последний вариант считается наиболее надежным.

Польза от датчика движения огромна. Он помогает сэкономить на электричестве и отключать подачу питания когда никого нет. А также прибор упрощает жизнь — иногда в темноте сложно найти выключатель, а временами просто заняты руки и увидеть куда наступить невозможно. Датчик поймет что вы находитесь в комнате и самостоятельно подаст питание к осветительным приборам.

Место установки

Перед тем как начать подключение датчика движения для освещения, необходимо определить место его крепления. Правильная позиция позволит избежать ложных срабатываний и задержек в замыкании цепи питания. Вот несколько советов по выбору места:

• Рекомендуется крепить датчик недалеко от входа в помещение на стене или потолке. Когда человек будет переходить из одной комнаты в другую, устройство сразу уловит движение.
• В чувствительную зону сенсоров не должно попадать окно или другие источники дневного света. Иначе придется проводить тонкую настройку под разные степени освещенности.
• В больших комнатах и там, где есть несколько дверей, возможно, придется устанавливать два прибора, для максимального охвата пространства. Альтернативой может послужить устройство, закрепленное в углу помещения.
• На лестничных площадках датчик движения устанавливают так, чтобы он смог улавливать перемещения одновременно на нескольких пролетах. Возможно, придется наклонить устройство, или приподнять его.
• В зоне видимости прибора не должно быть деревьев, кустарников или других препятствий. Они сокращают обзор и могут привести к ложным срабатываниям.
• Напротив датчика нельзя располагать источники теплового или электромагнитного излучения.

Датчик движения установленный рядом с выключателем

Варианты подключение датчика движения

Как и у большинства электроприборов датчик движения для освещения имеет три контакта: вход, выход и ноль. Для нормального функционирования важно правильное подключение к сети. Всего может быть три варианта взаимодействия с системой освещения:

1. Прямое подключение к лампам. Устройство будет срабатывать так, как это задумано производителем. Этот способ отдает устройству все права на управление лампами.
2. В цепь подключения добавляют выключатель со стороны входа. Так вы сможете принудительно отключать свет, а вместе с ним и датчик. Эта функция полезна в спальнях, так как позволяет отнять права управления у прибора, улавливающего движения, на время сна.
3. Выключатель встраивают в цепь со стороны выхода тока. В этом случае вы сможете оставлять лампы в рабочем состоянии, в обход настроек прибора.

Виды подключения датчика движения

Независимо от комбинации, способ подключения датчика движения не меняется.

Подключение одного и нескольких устройств

Процесс подключения датчика улавливающего движения выполняется в шесть шагов:

1. Для безопасности работы с проводами в комнате отключают подачу электричества. Чаще всего для этого потребуется переключить рычажок автомата.
2. На самом устройстве снимается задняя крышка, так как за ней скрываются клеммы. Открутив один болтик и сняв защиту, увидите три разноцветных провода. Цвет помогает определить способ подключения. Синий провод — ноль, через коричневый подается питание к датчику, иначе говоря, это вход. Черный или красный предназначен для передачи электричества от устройства к осветительным приборам.
3. Через крышку просовывают провод со стены, а после закрепляют ее в проектном положении. Рекомендуется расположить провод вертикально, это облегчит последующий монтаж датчика.
4. Достаточно всего 6 см питающего кабеля, для комфортной работы устройства. Перед подключением к клеммам с жил снимают 5 мм изоляции.
5. Каждый отдельный провод соединяют с нужным разъемом клемм датчика движения.
6. Сам прибор монтируют к стене, аккуратно складывая провода, чтобы они не мешали установке.

Установка датчика движения для уличного освещения

В некоторых ситуациях одного датчика недостаточно для автоматического включения осветительных приборов. Тогда применяют одновременно несколько устройств. Тут должны выполняться два важных условия: параллельное подключение и питание через одну фазу.

Почему датчик может не работать?

Иногда случается так, что работа была проведена согласно инструкции, а датчик движения все равно не функционирует. Причиной может быть в плохом контакте синего провода. Возможно, в клеммы попал строительный мусор или зажим недостаточно сильно закручен. Проверьте контакты: вероятно, их нужно прожать или почистить.

Другой распространенной причиной может быть повреждение самого кабеля. Возможно, в процессе монтажа провод переломился и ток перестал подаваться на приборы. Для проверки воспользуйтесь вольтметром, поставив щупы к различным контактам на устройстве. Если питание в норме, а света по-прежнему нет, есть вероятность того, что перегорела лампа.

Проверка работоспособности датчика движения

Временами жильцы сталкиваются с другой проблемой — свет не выключается, хотя в комнате никого нет. Если вы не добавляли в сеть выключатель, тогда причина в неверных настройках датчика. Возможно, выставлен слишком большой период времени автоматического отключения.

Настройка работы

Для нормального функционирования датчика движения потребуется провести его настройку. Всего имеет три управляемых режима: задержка времени, настройка освещенности и чувствительность датчика. Время работы считается с момента последней фиксации присутствия человека. Этот показатель регулируется от 1 секунды до 10 минут, в зависимости от модели.

В проходных комнатах достаточно нескольких секунд работы лампы. Для таких помещений рекомендуется приобретать осветительные приборы с минимальной инерция включения. Кроме этого, они должны легко переносить частое переключение режимов. Наиболее подходящим вариантом считают светодиодные лампы.

Настройка освещенности влияет на работу датчика в дневное время. Если устройство определяет достаточное количество света в комнате, тогда даже уловив движение, реле не замкнется. Режим настраивается в зависимости от количества окон в помещении. Это делает прибор экономически выгодным в использовании.

Чувствительность прибора влияет на количество движений человека, его отдаленность от датчика для освещения. Если вы проходите мимо устройства, а оно не срабатывает, причиной может быть сниженный порог чувствительности. И наоборот, если свет включается при малейшем движении мыши или кошки, следует перенастроить прибор. Возможно придется менять режимы работы в разные времена года.

Проблема, как подключить датчик движения к лампочке, решается за несколько минут, при условии четкого представления схемы работы и правильного подбора модели прибора управления и светильника. Кроме того, потребуется продумать схему установки сенсора, способ его отключения и калибровки, и выполнить небольшой тест, до того как приступить к монтажу оборудования.

Как сделать схему освещения с датчиком движения

Сама по себе идея подключить светильники к датчику движения считается специалистами наиболее простым и адекватным способом экономить электроэнергию в доме. Если, конечно, в светильниках используются современные экономичные лампочки.

В теории, чтобы добиться экономии электроэнергии, не обязательно использовать дорогостоящие энергосберегающие светодиоды, например, в подъездах домов, в местах коллективного пользования, в подвальных помещениях, огромных ангарах и складских навесах можно подключить обычную лампочку с датчиком движения. Эффект экономии будет достигаться за счет ограничения времени работы, хотя максимальная экономия будет достигаться в комплекте с современными экономичными моделями лампочек. Правда, не все экономки одинаково удачно подходят для работы с датчиком движения.

Какие они бывают, датчики движения

Конструктивно датчики движения проектируются и изготавливаются на основе:

• Ультразвуковых сенсоров;
• Микроволновых излучателей и приемников;
• Инфракрасных светодиодов и фотоэлементов.

Первые два типа сенсоров можно подключать к лампочке, но делается это лишь при организации системы охранной сигнализации больших территорий, и функционирование автоматики никак с освещением жилья, дома или придомовой территории не связано. Кроме того, микроволновые и ультразвуковые приборы в бытовой технике не используются из-за дороговизны и вредного воздействия волн на организм человека и домашних животных.

Специфика устройства датчика движения

Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360 о, настенные – 150-170 о, сенсоры направленного типа захватывают сектор в 15-20 о по вертикали и 60-70 о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.

Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.

Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.

Большинство датчиков движения оборудуются регуляторами:

• Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
• Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.

Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.

Типовой вариант регулировочных точек показан в таблице:

• «SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
• «MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
• «LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяет уровень освещенности срабатывания сенсора;
• «TIME» выставляет время задержки таймером сигнала на включение контактора.

Совет! При покупке датчика не поленитесь проверить работу автомата по всем предусмотренным сенсорным линиям.

Нередко китайские производители используют один унифицированный корпус прибора для выпуска моделей, рассчитанных отдельно на акустические или инфракрасные сигналы. Сведения об отличиях в моделях приводятся только в инструкции, написанной с большим количеством ошибок. Поэтому, даже если на панели имеются органы регулировки, это еще не означает, что датчик способен работать с нужным типом сигнала.

Лампы для автомата с датчиком движения

Более старые модели датчиков движения имеют двухполюсную контактную фишку, к которой можно подключить в лучшем случае лампочки накаливания. Это наиболее надежный и простой в настройке тип прибора, но если попытаться подключить энергосберегающую лампочку, возможны некоторые проблемы с непроизвольным запуском экономки или мерцанием колбы в режиме ожидания. В дежурном режиме прибор потребляет до 1 Вт электроэнергии.

В этом случае, перед тем как подключить датчик движения к лампочке, потребуется параллельно контактам лампы навесить конденсатор емкостью 0,5-1,0 мкф.

К сведению! При выборе подходящей модели прибора стоит учитывать, что супернадежные и недорогие релейно-конденсаторные датчики движения обладают слишком высоким нижним пределом времени включения.

Получается, что с момента срабатывания инфракрасного сенсора до включения лампочки можно выставить минимум 7-15 с. Для больших территорий это не проблема, а для освещения подворья и жилых комнат очень неудобно ждать десять долгих секунд, пока включится свет. Приходится выносить датчик движения далеко вперед от дверного проема и тянуть провода, чтобы подключить прожектор или дежурное освещение.

Второй, более современный тип сенсорных приборов изготавливают по трехполярной схеме, к которой можно подключать любые лампочки. Главное, чтобы нагрузка по току не превышала предельного значения ограничений, установленного производителем для прибора.

Если планируется подключить люминесцентную лампочку, то дополнительно нужно будет соблюдать ограничения по реактивному сопротивлению. К сенсору можно подключить лампочки, при условии, что величина реактивного сопротивления составляет не более ½ от активной части, установленной производителем на данную модель сенсора. Стоит помнить, что требования по соблюдению реактивной нагрузки в первую очередь касаются дополнительных конденсаторов и длины проводки, особенно, если датчик планируется подключить к лампочкам, расположенным на большом удалении от корпуса прибора.

Для изготовления автомата освещения лучше всего подключить светодиодные или люминесцентные лампочки. Если экономка мигает, можно вместо конденсатора использовать балластный резистор на 50 кОм, это снизит реактивную мощность и позволит вписаться в ограничения на прибор управления.

Галогеновые лампочки не требуют дополнительного монтажа, поэтому их можно подключать напрямую, но ресурс галогенки в паре с автоматом контроля движения в случае освещения внутренних помещений может снижаться до 20% от стандартного значения.

Схемы подключения лампочки к сенсору движения

Информация о назначении клемм на монтажной панели прибора и простейшем способе, которым можно подключить датчик в уже существующую сетевую проводку, как правило, приводится в паспорте на устройство или даже наклеивается в виде памятки на внутренней стороне съемной крышки.

Простейший вариант подключения лампочки к датчику

Схема подключения выглядит следующим образом:

В данном случае в трехполярной системе имеются три разъема:

• L — фазовый провод;
• N — нулевой проводник;
• L I — обозначается управляющий разъем, через который к нулевому проводу нужно подключить нагрузку.

В качестве нагрузки может выступать не только лампочка, это может быть любой исполнительный механизм с неиндуктивной нагрузкой. В данной схеме прибор остается подключенным в сети, независимо от того, работает светильник или нет.

Конструкция с управлением датчиком движения

Предыдущий вариант установки прибора контроля движения обладает одним выраженным недостатком. После сборки схемы процесс включения лампочек остается неконтролируемым. Автомат включения света отлично выручает, например, когда нужно войти в абсолютно темное помещение с нестандартным расположением выключателя, или руки заняты каким-либо грузом, не позволяющим дотянуться до кнопки включения.

По отзывам пользователей, более удачной считается схема с дополнительным выключателем, позволяющим отключать датчик, оставляя при этом светильник в рабочем состоянии.

Или же можно подключить кнопку выключателя параллельно датчику движения и не дожидаться 7-15 секунд, пока сработает автоматика, и включить освещение самостоятельно клавишей выключателя.

Датчик для мощных ламп

Обычно по данной схеме можно подключать маломощную нагрузку, если требуется схема с увеличенным потреблением электроэнергии, например, нагреватель или мощные ртутные газоразрядные лампы, то подключение будет выглядеть следующим образом.

Кроме лампочки, в схеме появляется электромагнитный контактор или пускатель, через который и течет ток основной нагрузки. Включить мощные ртутные лампочки, кондиционер или тепловентилятор можно кнопкой или по сигналу сенсора.

Способ подключения на несколько светильников

Если релейная часть прибора позволяет коммутировать повышенную нагрузку, то, перенастроив автомат на сработку от фотоэлемента, можно подключать целую сеть лампочек, отвечающих за освещение в наиболее важных местах здания.

Вариант подключения с несколькими датчиками движения

Чем сложнее конфигурация помещения, тем ниже стабильность срабатывания датчиков движения. Излучение от инфракрасного светодиода, прежде чем попадет на сенсор, может отражаться и преломляться в пространстве самым непредсказуемым образом.

Чтобы обеспечить надежное срабатывание автомата, приходится использовать несколько сенсоров, подключенных по независимой схеме. Чаще всего приведенную схему рекомендуют использовать для угловых зон, коридоров большой протяженности, лестничных маршей и подъездов с несколькими входными площадками.

Как только в зоне «видимости» одного из датчиков появляется движущийся объект, человек, автомобиль, домашнее животное, сенсор разблокируется и подает питающее напряжение на лампочку. По мере движения приборы последовательно включаются, обеспечивая постоянное свечение лампочки.

Собрать схему несложно, гораздо труднее отрегулировать чувствительность сенсорных устройств так, чтобы срабатывание происходило именно на появление человека, а не бродячего пса или подъехавшее такси.

Практические проблемы использования датчиков для освещения

Казалось бы, простейшая задача подключить лампочки к датчику движения на практике нередко сопровождается большим количеством проблем, связанных со спецификой устройства и работы инфракрасного датчика.

Одной из проблем может быть большое время ожидания, иногда приходится ждать 5 сек, а иногда и 15 сек, прежде чем сработает автоматика. Часто это сильно раздражает, поэтому в неуправляемом приборе время срабатывания стараются уменьшить.

В простейших устройствах время задержки регулируется двумя способами:

• С помощью электронной схемы со счетчиком и генератором импульсов;
• Используя простейшую конструкцию из переменного резистора и конденсатора.

В первом случае изменить нижний порог задержки практически сложно, проще купить и подключить датчик с максимально низким порогом срабатывания. Например, в дешевой китайской модели TDL2012-AC время задержки таймера регулируется выставлением переключателей на 5 и 40 сек. Для особых случаев можно подключить дорожки на 4-16 мин задержки срабатывания сенсора.

Во втором для двухполярных систем можно подключить к переменному сопротивлению дополнительный резистор, примерно в ½ максимального номинала переменника. Таким способом удается избавиться от мигания люминесцентной или светодиодной лампочки и одновременно уменьшить время срабатывания таймера.

Неправильное подключение и позиционирование датчика

Возможность получить существенную экономию потребленной электроэнергии с помощью автоматов движения в подъездах и лестничных клетках сделали схемы «лампочка – датчик» невероятно популярными в многоэтажных зданиях.

В таких условиях необходимо соблюдать два основных условия. Во-первых, правильно подключить датчик движения к лампочкам отдельной проводкой с фильтром помех в сети. Любое включение мощной электрической аппаратуры может вызвать повреждение электронной части устройства.

Во вторых, установить приемник прибора таким образом, чтобы любые движущиеся объекты, домашние питомцы, лифт, солнечные лучи не приводили к срабатыванию инфракрасного фотодиода.

Проблема с домашней люстрой

Подключить люстру к прибору не составляет особого труда даже для электрика-новичка. Схема коммутации приведена ниже.

Конструктивно способ подключения ничем не отличается от схемы с управляемым автоматом, но есть одно условие. В потолочных светильниках, люстрах, бра, даже если их не планируют подключить к автомату управления освещением, необходимо использовать светорассеивающие плафоны или экраны. Особенно, если в доме используются галогеновые лампочки с высокой цветовой температурой. Делается это для того, чтобы инфракрасный датчик движения не реагировал на спираль или излучающее пятно лампочки. Кроме того, придется учесть расположение в квартире зеркал и отражающих поверхностей.

Заключение

Проблема не в том, как подключить датчик движения к лампочке, а как заставить всю систему работать стабильно, без ложных срабатываний на включение кондиционера, холодильника или пульта дистанционного управления. Чтобы избавиться от наводок, специалисты рекомендуют подбирать схему из двух-трех узконаправленных сенсоров или покупать дорогостоящий помехоустойчивый комплекс со стандартной схемой настройки.

Особых отличий от обыкновенного выключателя, схема подключения датчика движения для освещения не имеет. Для комфорта человека наука предусмотрела много новых приспособлений, помогающих передвигаться в помещениях и на улице. Первое время датчики движения для систем освещения были сосредоточены в охранных учреждениях.

В последнее время устройства все чаще стали использовать для придомовых территорий и собственного жилья. Уникальное приспособление позволяет значительно сократить траты на электроэнергию. Именно с целью экономии сегодня монтируют датчики.

Светильник с датчиком движения редкостью уже не назовешь, однако прежде чем его монтировать, важно изучить некоторые правила, которые помогут избежать банальных ошибок:

Важно! При необходимости подключить несколько ламп с большой мощностью к одному устройству движения, рекомендуется установить в схеме магнитный стартер.

Как подсоединить датчики к освещению по схеме?

Устройство датчика движения оснащено тремя клеммами. От одного зажима проводник подводится к фазе, следующая клемма служит для нейтрали, а последняя предусматривает подсоединение непосредственно светильника. Таким образом схема монтажа механизма не имеет особых сложностей, к тому же для наглядности практически каждый производитель указывает схему подключения на обратной стороне корпуса устройства.

В отдельных случаях требуется включение нескольких датчиков одновременно в одну электрическую цепь. Зачастую такие манипуляции практикуют, если каждый из приобретенных датчиков имеет малый спектр работы, и не захватывает нужную площадь. В подобной ситуации важно фиксировать все датчики движения на одной фазе, и следите за тем, чтобы их включение было параллельным.

Внимание! Подключение нескольких датчиков движения иным образом нередко вызывает короткое замыкание.

Подбираем лампу с датчиком движения для дома

В отдельных случаях можно приобрести светильник с встроенным датчиком движения. Такие лампы подходят больше для домашних условий, чем для улицы. Рассмотрим варианты выбора осветительных приборов с механизмом автоматического срабатывания.

Важно! Устройства освещения с датчиком движения должны быть установлены в хорошо вентилируемых местах.

Подробный инструктаж, как подключить датчик движения к лампе

Устройство, позволяющее автоматически включать свет при приближении кого-либо, может устанавливаться только двумя способами, которые зависят от того, какое количество датчиков вы предполагаете подсоединить. Рассмотрим инструкцию, в которой подробно расписывается соединение проводников для эффективного включения:

• о том, как включается светильник с автоматическим механизмом мы рассказывали выше;
• теперь соединяем провода между собой в распределительном коробе. В короб поступают три жилы от датчика, две от лампы и две запитывающих жилы: фаза, ноль;
• обратите внимание, питающие проводники имеют коричневую (фаза) и синюю (ноль) изоляцию. Кабель, выходящий от датчика движения, имеет белую фазу и зеленую нейтраль. Красная жила служит для соединения с нагрузкой;
• подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы). Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы;
• у нас остается две свободные жилы (красная и коричневая) соединяем их между собой;
• подаем напряжение и следим за работой прибора.

Важно! Напоминаем, что вы можете выбрать любой из вариантов соединения проводов между собой. Однако, настоятельно рекомендуем использовать способ с использованием пружинных зажимов. Подробнее смотрите тут.

Назначение датчика движения для освещения

Датчик движения представляет собой аппаратуру с инфракрасным излучением, реагирующим на движение в диапазоне определенного расстояния. Широкое применение автоматических устройств сосредоточено в организациях, требующих повышенной степени безопасности. Подобное устройство может использоваться в качестве охранной сигнализации. Для таких случаев используется датчик движения и освещенности с углом 360°.

В быту подобное оборудование встречается несколько реже, и в основном в целях экономии.

Датчик движения и выключатель: работа в комплексе

Казалось бы, обыкновенный выключатель и датчик движения — это устройства, выполняющие одинаковые задачи, но тем не менее существует возможность их совместной работы. Для чего это нужно?

Основная цель подобного подключения состоит в возможности управлять светильниками в любое время, независимо от датчиков движения. То есть, вы можете включить свет, при этом, не выходя в зону действия датчика.

Внимание! Выключатель к датчику движения подключается параллельно, не иначе!

Как отрегулировать «умное» освещение?

Для настройки прибора на эффективную работоспособность, — потребуются некоторые навыки, так как эта процедура считается важной. В этапы подключения входит: включение задержки отключения света, регулируется порог освещенности и устанавливается параметр чувствительности прибора.

Работаем с задержкой отключения (TIME)

Благодаря этой функции, появляется возможность отрегулировать время, на протяжении которого будет работать включенное освещение с момента подачи сигнала на датчик. Каждая модель предусматривает различные параметры. Общий диапазон возможной настройки составляет от 1 до 500 секунд.

Также можно установить время срабатывания освещения с момента реакции приспособления на передвижение.

Влияние уровня освещения (LUX): настройка

Необходимо установить оптимальные значения для работы прибора в тот момент, когда уровень освещения территории высокий, то есть, необходимо отрегулировать датчик движения для работы в дневное время.

Разместите регулятор так, чтобы на момент сумерек при малейшем движении, устройство срабатывало.

Настройка чувствительности прибора (SENS)

Для летнего и зимнего времени рекомендуется устанавливать различный предел чувствительности. Если приспособление слишком часто и ложно срабатывает попытайтесь уменьшить уровень «SENS». Разумеется, если аппарат не реагирует на ваше присутствие, придется увеличить чувствительность.

Обязательно полностью настройте контролируемую зону. Для этой цели нужно установить правильный наклон датчика движения для освещения.

Автоматический выключатель света с датчиком движения: его виды

За счет широкого использования датчиков движения с осветительными приборами их принято подразделять на несколько разновидностей:

Важно! Самым доступным по цене, является датчик пассивного типа с инфракрасным принципом действия. Такие приспособления способны обнаруживать нахождение любого теплокровного организма.

Как работает автоматический выключатель освещения?

Любой из видов датчиков имеет одинаковый принцип работы. Но, прежде чем запустить устройство в эксплуатацию, оно должно быть корректно настроено. Данное приспособление специализируется на получении информации о присутствующем объекте на территории, которую обслуживает данное устройство.

С момента, когда сигнал приходит на датчик движения, происходит зажигание освещения спустя мгновение (эту конфигурацию можно перенастроить). Происходит это благодаря встроенному реле времени и реле, приводящего в работу лампу.

Если на протяжении определенного промежутка времени больше не было обнаружено движения, освещение отключается. В случае, если нахождение объекта в зоне контроля датчика продолжается, освещение будет гореть постоянного.

Внимание! Правильно настроив устройство на срабатывание, можно предусмотреть ненужные включения света, например, на улице в дневное время и в помещении при достаточной яркости иных источников света.

Распространенные неисправности датчиков движения и как их определить

Основными причинами, которые вызывают поломку датчиков движения считаются нарушение целостности электрической цепи, короткое замыкание, перенапряжение или залипание контактов. Поэтому, важно предотвратить все неблагоприятные факторы еще во время монтажа прибора. Несколько признаков, как определить, что датчик движения выходит из строя:

• неоднократно возникает ложное срабатывание устройства, при этом перенастройка регуляторов не помогает;
• датчик движения не работает или включается через раз;
• прибор не получает сигнал;
• нарушена целостность корпуса;
• наблюдается повреждение проводки.

Даже ряд других факторов приводит к поломке, которую иногда нельзя устранить, а приходится приобретать новое устройство.

При подсоединении устройства обязательно учитывайте, что присутствие в зоне работы датчика объектов, излучающих свет или тепло недопустимо, они влекут за собой ложное срабатывание датчика.

Старайтесь, чтобы датчик для освещения не работал вблизи деревьев и кустарников. Малейший ветер может помешать стабильной работе прибора. Направляйте приспособление в момент монтажа на зону, которая должна контролироваться, в любой момент ее можно сменить. Электромагнитных излучений также не должно быть.

Приспособление должно работать в оптимальных условиях, каких — читайте в инструкции к нему. Важно держать его чистым, так как загрязнение часто является причиной плохого получения сигналов и скорейшего выхода из строя приборов.

Датчик движения для включения света и его схема подключения

Для включения света можно использовать автоматику, в частности, датчики движения. При этом отмечается экономия электроэнергии, так как осветительный прибор задействуется только по мере необходимости – при условии попадания живого организма в радиус действия. Такой способ включения света целесообразно использовать в случае, когда нет необходимости в постоянном освещении территории.

Содержание:

1. Сфера использования
2. Конструктивные особенности
3. Достоинства и преимущества
4. Различные схема подключения
5. Монтаж и настройка прибора
6. Советы специалиста по обустройству

Где используется?

Обычно автоматическое управление осветительными приборами используется в целях обеспечения безопасности различных объектов, как на улице, так и в пределах помещения. В охранных системах нередко выполняется параллельная установка датчиков движения вместе с камерами видеонаблюдения и сиреной. В результате при появлении движущегося объекта в пределах действия датчика приведет к комплексному включению прожектора и звукового сигнала.

Различные виды( потолочный, настенный)

В здании такой способ включения света обычно используется при непродолжительном посещении комнаты. Это может быть подсобное помещение, санузел, коридор, кладовая, лестница. Можно настроить прибор таким образом, чтобы он выключал свет через определенный промежуток времени. Есть и другие параметры, которые корректируются в соответствии с условиями работы.

Принцип действия и обзор видов

Внешне датчик движения для включения света выглядит неприметно: круглый или прямоугольный пластиковый корпус компактных размеров. Конструкцией предусмотрено отверстие, в котором установлена линза Френеля. Именно оптический элемент является наиболее важной частью устройства, так как благодаря ему обеспечивается обзор участка.

Принцип действия датчика заключается в отслеживании движущихся объектов, при появлении которых сенсоры передают сигнал к подключенному прибору. Это может быть прожектор, звуковая сирена. Установка производится в непосредственной близости к светильнику. Датчики движения, автоматически включающие свет, можно расположить на стене или потолке.

Устройство прибора для включения освещения

Кроме того, есть возможность настроить прибор под свои требования. Обычно в датчиках предусмотрено три переключателя:

1. Уровень чувствительности.
2. Уровень освещенности участка.
3. Интервал для отключения света.

Первый из названных переключателей позволяет изменить скорость реакции прибора при появлении подвижного объекта в радиусе действия. Чем выше уровень чувствительности, тем чаще датчик будет включать свет. Нередко скорость реакции определяется моделью датчика. В некоторых случаях требуется многократная настройка прибора, чтобы определить необходимый уровень чувствительности.

Показатель параметра освещенности участка, где установлен датчик, позволяет избежать включения в дневное время. Чтобы правильно его настроить, следует подождать, когда за окном будет недостаточно естественной освещенности и необходимо включать искусственный свет.

Временной интервал настраивается в соответствии с частотой посещений комнаты, где установлен датчик. В зависимости от модели можно изменить значение данного параметра в диапазоне от 5 сек до 10 мин.

В первую очередь разделение датчиков движения происходит на базе различий в особенностях эксплуатации: наружной и внутренней установки. Второй вариант из названных предназначен для работы в более щадящих условиях, так как датчик этого вида плохо переносит перепады температур.

Кроме того, классификация подобных приборов осуществляется на основании функциональных отличий:

1. Инфракрасные исполнения представляют группу теплочувствительных датчиков, которые включают свет при появлении в радиусе действия объекта с температурой, соответствующей заданному значению прибора. Подобная техника характеризуется некоторыми погрешностями в работе, так как свет может включиться и при воздействии теплых воздушных потоков, исходящих от кондиционеров, батарей и других отопительных приборов.
2. Ультразвуковые исполнения функционируют по принципу анализа отраженного сигнала, который посылают сами датчики. При наличии сдвига частот отраженного сигнала прибор фиксирует движущийся объект и включается свет. Главный недостаток этих датчиков – недостаточная чувствительность, так как при очень медленном и плавном перемещении они могут не сработать. А еще ультразвук нельзя использовать в помещении, где находятся животные, потому что фактор постоянного звукового воздействия на слух приведет к изменению их поведения, психическим расстройствам.
3. Микроволновые исполнения. Это самые эффективные приборы, так как обладают высокой чувствительностью и могут включать свет даже при условии движения объекта за пределами радиуса действия. Принцип действия подобной техники основан на излучении электромагнитных волн, что отчасти напоминает работу ультразвукового устройства. Главное преимущество таких датчиков заключается в способности работать при любых погодных условиях, а также на больших расстояниях.

Выделяют несколько групп подобных устройств, отличных по типу источника питания: проводные, требующие подключения к электросети; беспроводные, для питания которых используют аккумулятор или батарейки.

Основные плюсы от применения

Если правильно установить датчик движения, включающий свет, а также выполнить настройки в соответствии с условиями эксплуатации, можно получить на выходе очень полезное устройство:

• отмечается экономия электроэнергии, так как осветительный прибор включается лишь при появлении человека в радиусе действия, все остальное время свет отключен;
• комфорт при эксплуатации светильника, что обусловлено отсутствием необходимости искать выключатель и прилагать даже минимальные усилия для коммутации аппаратной части;
• возможность подключения одновременно нескольких приборов, например, звуковой сирены и системы видеонаблюдения.

Но чтобы добиться эффективной работы подобной техники без ложных срабатываний, иногда приходится многократно настраивать датчик движения.

Схемы подключения

Корректная установка предполагает необходимость учета ряда факторов:

• соответствие радиуса действия обслуживаемой площади;
• оценка условий работы, в частности, вероятности воздействия внешних факторов на качество функционирования прибора.

Решая вопрос, как подключить датчик движения, нужно опираться на возможность его установки в непосредственной близости к осветительному прибору. Все настройки выполняются после того, как оборудование было подсоединено к источнику питания. В случае, когда планируется монтаж варианта конструкции на батарейках, проблем с установкой не возникнет.

Если светильник будет работать периодически, схема подключения датчика движения соответствует рис 1. В тех ситуациях, когда есть необходимость самостоятельно контролировать осветительный прибор, параллельно к датчику выполняется монтаж выключателя:

Когда один датчик не охватывает всю площадь участка, можно использовать несколько таких приборов. Схема подключения датчика движения в этом случае будет иметь следующий вид:

Монтаж и подключение к сети питания

Для работы понадобится клеммная колодка с маркировкой: L (фаза), N (ноль), PE (заземление). Не всегда провода используются в общепринятой цветовой гамме, поэтому, чтобы определить «фазу» и «ноль», рекомендуется задействовать индикатор. Схема подключения датчика движения к сети обычно указывается на корпусе. Если на клеммной колодке 4 вывода, то кроме уже названных может присутствовать вывод с маркировкой L с добавочным штрихом, стрелкой.

Монтаж предполагает также необходимость подключения вилки. Для этого берется отрезок двухжильного провода. Снимается изоляция и с одной стороны соединяется с клеммой (резьбовое соединение с колодкой L и N), а с другой – с вилкой. Проверить, правильно ли выполнено подключение датчика движения можно, опять же, с помощью индикатора.

Место расположения

Исходя из того, какая модель прибора была выбрана, можно в дальнейшем обеспечить наиболее подходящие условия для эффективной работы датчика. Например, если планируется монтаж инфракрасного исполнения, то необходимо выбирать место его будущей установки в относительной удаленности от всевозможных отопительных приборов (батареи, кондиционер, калорифер и другие). Также датчики движения правильно располагать подальше от тепловых и электромагнитных устройств.

Для потолочных приборов будет проще подобрать место установки, а вот настенные исполнения характеризуются меньшим углом обзора (от 90 до 240 градусов).

Регулировочные резисты

Таким образом, чтобы правильно установить и смонтировать подобную технику, не требуется много опыта. Ключевыми моментами при организации эффективной работы датчика движения являются: выбор участка для монтажа вдали от воздействия внешних факторов, безошибочное соединение проводов, соответствие по мощности осветительному прибору. В случае, когда требуется установить мощные прожектора, понадобится магнитный пускатель, чтобы подключить осветительные приборы через датчик движения для включения света.

Датчики движения для включения света

Изначально разработанные для охранных систем, контролеры движения нашли достойное применение в устройствах электроснабжения.

• Виды ↓
• Отличие по принципу действия ↓
• Инфракрасные ↓
• Ультразвуковые ↓
• Микроволновые ↓
• Как это работает? ↓
• Выбор и приобретение прибора ↓
• Установка и подключение ↓
• Настройка и регулировка ↓

Их назначение – включение освещения в ответ на появление движущегося объекта. Имея в схеме управления таймер, эти приборы производят отключение электроэнергии при отсутствии движения в секторе контроля.

Чувствительные элементы для систем освещения оснащаются сенсорными устройствами, позволяющими срабатывание прибора только при определенном освещении. Они не будут срабатывать на движение, если фактическое освещение выше определенного уровня, то есть – днем.

Виды

Существуют два основных конструктивных исполнения этих устройств:

1. Для наружного применения.
2. Устанавливаемые в помещениях.

Устройства, предназначенные для применения в помещениях, в наружных условиях быстро выйдут из строя. Применение уличных приборов в доме экономически несообразно.

Отличаются устройства и по месту установки:

1. Периферийные – их размещают на отдаленных от дома объектах, таких как: устройство для включения подсветки бассейна, включение освещения дорожек при прогулках по участку в темное время суток и прочее.
2. Устанавливаемые для контроля периметра – эти приборы управляют включением света при подъезде к дому автомобиля или приближении человека, помещаются обычно на ограждении усадьбы.
3. Внутренние – располагаются внутри помещений, в туалетной или ванной комнате, на входе в подвал и, вообще, в любом отдельном помещении. Применение таких устройств позволяет значительно экономить электроэнергию, освещение будет включаться там, где оно необходимо в данный момент.

Все наружные датчики обычно оснащаются детекторами массы, чтобы не реагировать на появление в зоне действия прибора мелких животных. Также нужны сенсоры контроля освещения, предотвращающие включение в светлое время суток.

Отличие по принципу действия

В массе имеющихся на рынке приборов контроля, множество разновидностей по форме, дизайну, способу установки. Но все они разделяются на три основные группы по принципам действия, то есть – по применяемым чувствительным элементам.

Различаются такие:

Инфракрасные

Они функционируют на основе излучения объектами тепловых лучей.

Ультразвуковые

Излучающие звуковые волны высокой частоты, которые человеком не воспринимаются, отраженная волна возвращается к чувствительным элементам прибора.

Микроволновые

Работающие по принципу излучения радиоволн сверхвысоких частот.

Таким образом, очевидно, что эти три группы можно разделить на пассивные и активные.

Представителем первых являются инфракрасные датчики. Эти приборы недороги и надежны, они являются самыми востребованными в мире. Из недостатков можно отметить их реакцию на насекомых.

Если паук сплел паутину перед объективом такой камеры, то она преграждает путь к инфракрасному излучению и устройство перестает работать. Чтобы избежать такого эффекта, приборы крепят на основание из древесины каштан, который пауки обходят стороной. Также можно воспользоваться различными инсектицидами для отпугивания или уничтожения насекомых.

Ультразвуковое устройство излучает соответствующие волны. Отражаясь от движущихся предметов, они возвращаются к приемнику прибора в искаженном виде, что и является для него сигналом к действию. Нужно отметить, что это излучение воспринимается животными, собаки и кошки начинают беспокоиться, выть. И хотя эти приборы являются экономически самыми выгодными, их применение в следящих системах во всем мире постепенно снижается.

Микроволновые датчики действуют по тому же принципу, и по сути, являются миниатюрными радарами.

Активные устройства не реагируют на тепловое излучение, как инфракрасные.

И микроволны и ультразвук не срабатывают на неподвижные предметы. Поэтому, в местах, где установлены заборы или растут деревья, образуются «тени». Находясь в тени, объект не воспринимается, находясь в движении.

Как это работает?

Применение инфракрасного чувствительного прибора само по себе может доставить неудобства. Давайте представим себе ситуацию, когда система будет включать свет каждой кошке, собаке или маленькой мышке. Следовательно, неотъемлемой частью датчика должен быть детектор массы. Он проанализирует количество выделяемого тепла и не станет включать свет для маленького животного.

При открытии двери гаража, устройство срабатывает на движение, чтобы избежать такого неудобства, в цепь включается обыкновенный выключатель. Перед тем, как залезть под машину, нужно его включить, а уходя выключить.

Веранда, через которую часто ходят люди, датчик будет постоянно включать свет при проходе каждого человека. Если установить контролер освещенности, он не позволит этого делать в светлое время суток.

Становится очевидным, что устройство – это не просто прибор, тупо реагирующий на определенное действие. Это система, разумно реагирующая на окружающее в соответствии с заданными ей настройками.

Выбор и приобретение прибора

Выбор датчика, как и любой покупки, зависит от предпочтений покупателя и его финансовых возможностей.

Но прежде всего от таких факторов, как:

1. Функциональные запросы к прибору.
2. Места установки.
3. Назначение.
4. Необходимость взаимодействия с другими приборами.

Как видно из приведенной таблицы, уровень цен по странам-производителям приблизительно одинакова. Особняком стоят устройства с беспроводной системой управления. Питание их осуществляется с помощью батареек 9 вольт.

При сравнительной дороговизне они дают ряд преимуществ в виде отсутствия проводки как таковой и ненужность ее изготовления, что тоже стоит денег.

Производители и примеры цен:

Модель	Изображение	Размеры (см)			Производитель	Цена (руб)	Примечания
		длина	ширина	глубина
Датчик движ. настенный, обзор 110о		13	10	8	КНР	490
Датчик движения ДДВ-01					Россия	456	140 гр
Датчик движения беспроводной IP 44 RIP		8,4	14,6		Голландия	2800	325 гр
Датчик движения наружный IP 44		8,4	9,6	14,6	Германия	580	170 гр
Датчик движения потолочный комнатный ДДП-01 360о					Россия	500	213
Датчик движения настенный, 180о		13	10	8	КНР	520
Датчик движения 110о		8,4	9,4	14	Германия	570	168
Датчик движения AWST-6000 б/проводной д/помещений		4,3	14,6	13,8	Голландия	2800	135
Датчик движения ИК-120 б/проводной комнатный		6,4	8,9	12	Германия	1286	140

Установка и подключение

По своей сути, этот прибор ничем не отличается от обыкновенного выключателя, поэтому его подключение к сети практически такое же.

Прежде всего, необходимо выбрать место установки, чтобы его чувствительный элемент контролировал нужную зону.

Электрическая схема подключения обязательно входит в комплект прибора, можно также найти ее на корпусе устройства. Под крышкой располагается клеммная колодка, от нее выведены три провода разных цветов. Они выходят наружу.

Питание датчик получает от двух проводов – фаза L с изоляцией синего цвета, и ноль – N, провод коричневого цвета. На выходе из корпуса фаза идет на контакт лампы накаливания, ноль – на второй ее контакт – нулевой.

При выявлении движения в зоне действия, прибор срабатывает и включает свет. По окончании подключения, устройство нужно закрыть крышкой и приступить к подсоединению проводов к распределительной коробке.

При необходимости подключения выключателя, его нужно установить параллельным подключением к устройству. Когда включен выключатель – лампочка горит через него, если нет – работа светильника управляется датчиком.

Подключение первого прибора в доме лучше доверить специалисту, все последующие можно будет устанавливать самому, пользуясь полученным опытом.

Настройка и регулировка

Отрегулировать прибор – самый важный момент, обеспечивающий работу системы в нужном режиме.

Каждое устройство укомплектовано дополнительными регуляторами, позволяющими соответственно его настроить:

1. Потенциометр установки времени отключения «TIME».
2. Регулятор порога освещенности, при котором срабатывает датчик «LUX».
3. Установщик интенсивности инфракрасного излучения, при котором он включается «SENS».

При помощи установки времени включения, можно задать период, когда освещение будет включено при отсутствии движения. Диапазон регулирования датчика 1-600 секунд (в разных моделях может отличаться).

При недолгом нахождении человека в контролируемом пространстве, например – коридор или клетка лестницы, эту установку лучше делать поменьше. В помещениях, где нахождение более длительное – гараж, кладовая – установка должна быть более длительной.

Регулятор «LUX» позволяет ограничить включение лампочки при наличии определенного уровня естественной освещенности.

Если в помещении большое количество окон, прибор можно устанавливать на минимальный или средний уровень.

Вариатор «SENS» нужно настроить на срабатывание в зависимости от величины и удаленности объекта контроля. В случае очень частого срабатывания устройства, лучше уменьшить его чувствительность. Режим работы прибора будет зависеть от времени года, поэтому придется устанавливать летний и зимний режим работы.

Общее положение в настройке системы – метод проб и ошибок. Нужный режим работы устанавливается только опытным путем, поскольку нет двух одинаковых помещений и условий освещенности.

Следует также обратить внимание на необходимость постоянного ухода за системами регулирования в вашем доме.

Статья была полезна?

0,00 (оценок: 0)

разновидности, принцип действия, выбор, установка

Каждый из нас хоть раз, но оставлял включённым свет в туалете и коридоре, или, придя поздно вечером домой, пытался найти в темноте клавишу выключателя. Решением, этой и других проблем, станет датчик движения для включения света. При помощи этого прибора можно экономить электроэнергию, поскольку его конструкцией предусмотрено включение ламп и прожекторов при попадании объектов в зону действия датчиков, а также использовать в качестве световой сигнализации. В сегодняшнем обзоре редакции онлайн-журнала Homius.ru мы рассмотрим, что представляет собой датчик движения, его разновидности, где лучше всего устанавливать их и как самостоятельно смонтировать оборудование.

Датчик движения позволяет включать свет на определённое время без выключателя

Содержание статьи

• 1 Разновидности устройств и принцип работы
  • 1.1 По типу питания
  • 1.2 По способу определения движения
    • 1.2.1 Ультразвук и акустика
    • 1.2.2 Микроволновые и ИК-датчики
    • 1.2.3 Комбинированные
• 2 Основные характеристики
  • 2.1 Угол обзора и дальность действия
  • 2.2 Мощность подключаемой нагрузки
  • 2. 3 Дополнительные функции
• 3 Ведущие производители оборудования и лучшие модели ДД
  • 3.1 Евроавтоматика «F&F» (Белоруссия)
  • 3.2 TDM ELECTRIC
  • 3.3 LEGRAND
• 4 Как правильно выбрать датчик движения
• 5 Где лучше устанавливать датчики
• 6 Подключение датчиков движения
  • 6.1 Схема подключения
  • 6.2 Пошаговое руководство
  • 6.3 Настройка датчика движения
    • 6.3.1 Регулировка угла наклона
    • 6.3.2 Чувствительность сенсоров
    • 6.3.3 Период времени до отключения света и уровень освещённости
• 7 Несколько слов в завершение

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

• проводные. Запитка ДД осуществляется от бытовой сети 220 В;
• автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

• ультразвук;
• акустику;
• микроволны;
• инфракрасные лучи;
• комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Ведущие производители оборудования и лучшие модели ДД

На рынке электротехнических товаров представлено большое количество производителей. Их продукция отличается ассортиментом, техническими характеристиками, дизайном и стоимостью. Чтобы облегчить выбор датчиков движения для управления светом мы составили небольшой рейтинг наиболее популярных производителей.

Евроавтоматика «F&F» (Белоруссия)

Компания «Евроавтоматика F&F» (Беларусь) была основана в 2003 году для обеспечения собственного, российского рынка и потребностей прочих стран СНГ устройствами бытовой и промышленной автоматики, которая выпускается по технологиям и лицензиям материнской компании F&F (Польша). Продукция этого бренда была известна с 1992 года не только на территории Польши, но и в других европейских странах.

На сегодняшний день белорусская компания  Евроавтоматика F&F имеет собственное производство, сложный многоступенчатый контроль соблюдения технологий и использует комплектующие от ведущих зарубежных производителей. Благодаря этому компания предлагает потребителям свыше 650 наименований по 34 функциональным группам.

Модель	Изображение	Краткие характеристики
DR-05 (B/W)		Мощность подключаемой нагрузки – до 600 Вт. Время срабатывания – 10 с -7 мин. Дальность срабатывания – до 12 м. Напряжение и частота – 230 В и 50 Гц. Угол горизонтального обзора – 140-180°. Угол вертикального обзора – 0-45°. Мощность – 0,45 Вт. Степень защиты корпуса — IP 44.

Датчик движения Евроавтоматика DR-05

Модель	Изображение	Краткие характеристики
DRM-02		Мощность подключаемой нагрузки – до 600 Вт. Время срабатывания – 5 с -12 мин. Дальность работы — 10 м. Напряжение и частота – 230 в и 50 Гц. Угол горизонтального обзора — 360°. Потребляемая мощность – 0,9 Вт. Степень защиты корпуса – IP 40.

Датчик движения Евроавтоматика DRM-02

Модель	Изображение	Краткие характеристики
DR-07		Мощность подключаемой нагрузки – до 300 Вт. Время срабатывания – 3 с — 9 мин. Дальность срабатывания – до 4 м. Напряжение и частота – 230 В и 50 Гц. Угол горизонтального обзора — 360°. Потребляемая мощность — 0,45 Вт. Степень защиты корпуса – IP 20

Датчик движения Евроавтоматика DR-07

TDM ELECTRIC

Компания TDM ЕLECTRIC осуществляет производство светотехники, низковольтной аппаратуры, электроустановочное оборудование и многое другое. Ассортимент постоянно расширяется, и производитель намерен довести его в ближайшее время до 12000 наименований. Продукция TDM ELECTRIC отличается надёжностью, высоким качеством  и простотой эксплуатации.

Модель	Изображение	Краткие характеристики
Датчик движения потолочный ДДП-01		Контроль освещённости, потолочный. Максимальное расстояние для срабатывания – 4 м. Рабочее напряжение и частота – 220-230 В и 50 Гц. Время срабатывания – 5 с. — 8 мин. Горизонтальный угол обзора — 120°. Срабатывание по освещённости – 5-2000 лк. Максимальная подключаемая нагрузка – 1100Вт.

Датчик движения ДДП-01

Модель	Изображение	Краткие характеристики
Датчик движения настенный ДДС-02		Контроль освещённости. Дальность срабатывания – 6 м. Регулировка чувствительности. Напряжение и частота – 220-230 В – 50 Гц. Горизонтальный угол обзора – 180°. Время срабатывания – 5 с. — 8 мин. Срабатывание по освещённости – 5-2000 лк. Максимальная подключаемая нагрузка – 1100 Вт. Степень защиты корпуса – IP44.

Датчик движения настенный TDM ELECTRIC ДДС-02

Модель	Изображение	Краткие характеристики
Датчик движения, встраиваемый в стену ДДВ-01		Контроль освещённости, регулировка срабатывания по освещённости. Максимальная дальность действия  — 4,5 м. Рабочее напряжение и частота – 220-230 В и 50 Гц. Время срабатывания – 5 с. — 8 мин. Горизонтальный обзор — 120°. Срабатывание по освещённости – 10-2000 лк. Максимальная подключаемая нагрузка – 600 Вт. Степень защиты корпуса – IP20.

Датчик движения встраиваемый в стену TDM ELECTRIC ДДВ-01

LEGRAND

Компания  Legrand является мировым лидером в создании электрических и информационных систем зданий. Легранд поддерживает мультибрендовость. Продукция этого производителя отвечает высоким европейским стандартам качества. Специалисты компании оказывают всестороннюю поддержку в подготовке и реализации проектов любой сложности. Датчики движения для управления системами освещения пользуются популярностью у потребителей во всём мире.

Модель	Изображение	Краткие характеристики
Датчик движения для монтажа в подвесном потолке 048944		Напряжение – 220 В. Мощность нагрузки – 1000 Вт. Угол обзора — 180°. Регулировка времени срабатывания  — 10 с. — 10 мин. Регулировка порога освещённости – 1-1275 лк. Класс защищённости корпуса – IP41.

Датчик движения Legrand 048944

Модель	Изображение	Краткие характеристики
Датчик движения для монтажа на стене 048945		Напряжение – 220 В. Мощность нагрузки – 1000 Вт. Угол обзора –140°. Настенный, накладной. Регулировка порога освещённости – 10 -1275лк. Регулировка времени срабатывания – 10 с -10 мин. Класс защищённости корпуса – IP42.

Датчик движения Legrand 048945

Модель	Изображение	Краткие характеристики
Датчик движения для монтажа на стене или потолке  048946		Напряжение – 220 В. Мощность подключаемой нагрузки – 1000 Вт. Угол обзора – 360°. Ручная регулировка порога освещённости – 10 -1275лк. Регулировка времени срабатывания – 10 с -10 мин. Класс защищённости корпуса – IP55.

Датчик движения Legrand 048946

Как правильно выбрать датчик движения

Выбирая датчик движения для управления освещением, необходимо учитывать все заявленные производителем характеристики, преимущества и недостатки устройства. При выборе прибора нужно принимать во внимание:

1. Место установки: наружное или внутреннее.
2. Фактическое место монтажа: внутри или возле здания, стены, потолки, столбы, углы. Это влияет на количество необходимых устройств и угол обзора.
3. Способ установки.
4. Класс защищённости.
5. Мощность подключаемой нагрузки.
6. Зону срабатывания.
7. Возможность ручного управления освещением.

В зависимости от места эксплуатации подбирается соответствующая модель

Где лучше устанавливать датчики

Мало приобрести правильный датчик движения – его нужно ещё и грамотно установить. Для этого необходимо выполнить следующие условия:

• поблизости от сенсора не должно быть лишних осветительных приборов, чтобы они не влияли на нормальную работу ДД;
• рядом не должны располагаться кондиционеры и отопительное оборудование, поскольку сенсоры могут реагировать на движение воздушных потоков;
• отсутствие больших объектов, поскольку они перекрывают угол обзора.

Если помещение большое, то датчики желательно устанавливать на потолочной конструкции. Угол обзора сенсоров должен составлять 360°. Если датчик предназначен для включения света от малейшего движения в помещении, то он должен устанавливаться по центру. В случае, если необходимо контролировать определённую часть, то нужно выбирать расположение таким образом, чтобы максимально сократить «мёртвые» зоны.

Потолочный ДД с углом обзора 360°

Подключение датчиков движения

В подключении простых ДД нет ничего сложного. При наличии схемы и пошагового руководства можно выполнить монтаж устройства самостоятельно. Если модель датчика сложная, с дополнительными функциями, то лучше доверить работу специалистам.

Подключение датчиков движения не представляет особой сложности

Схема подключения

Для того, чтобы самостоятельно подключить датчик движения для управления осветительными приборами, нужно знать схему монтажа. Рассмотрим самый простой вариант включения устройства в цепь освещения.

Схема подключения датчика движения для управления светом

Пошаговое руководство

Это тестовый вариант подключения датчика к осветительному прибору и сети с напряжением 220 В. Однако, по этой же схеме можно подключить сенсоры движения к освещению дома или улицы.

Изображение	Описание процесса
	Для реализации схемы нам понадобится: датчик движения; клеммная колодка; провода; патрон и вилка; лампочка; бокорезы; индикатор.
	Отмеряем провода (примерно 200-250 мм), обрезаем их и зачищаем концы.
	Разбираем вилку и патрон и подключаем к ним провода.
	Должен получиться вот такой импровизированный осветительный прибор
	В удлинителе проверяем индикатором фазу и ноль. Красный провод в лампе будет фазой.
	Теперь для того, чтобы включить датчик в цепь, нужно разрезать провода пополам  зачистить их концы.
	В техническом паспорте датчика, как правило, имеется схема подключения. Соединяем провода согласно имеющейся схеме.
	Соединение проводов выполняем при помощи клеммных колодок.
	Включаем датчик с лампой в сеть.
	Проводим рукой перед датчиком движения. Поскольку у нас сенсор с регулятором уровня освещённости и времени срабатывания, то можно настроить прибор по своему усмотрению. Если всё сделано правильно, то загорится свет. Теперь можно применить полученную схему в больших масштабах.

Настройка датчика движения

Большинство современных моделей датчиков движения для управления светом имеют возможность настройки различных параметров. Для регулировки дополнительных функций конструкцией предусмотрено несколько поворотных ручек, сенсорных кнопок или прорезей. Рассмотрим, как настроить датчики движения для управления освещением.

Регулировка угла наклона

Датчики, устанавливаемые на стенах, должны быть выставлены под определённым углом. Конструкцией устройства предусмотрен специальный поворотный кронштейн для изменения положения прибора. Необходимо подобрать такой угол, чтобы зона контроля была как можно шире. Точных настроек нет, поскольку это зависит от вертикального угла обзора и высоты, на которой установлено устройство.

Благодаря специальному кронштейну, можно регулировать наклон устройства, от чего зависит дальность обхвата и угол обзора

Оптимальной высотой для монтажа ДД управления светом считается 2500 мм. При таком расположении даже модели с маленьким углом вертикального обзора могут контролировать довольно большое пространство. Угол наклона подбирается экспериментальным путем. Это несложно, но утомительно.

Чувствительность сенсоров

Чувствительность сенсоров – одна из наиболее сложных настроек, поскольку от неё зависит реакция устройства на домашних животных. Это поможет избежать ложных срабатываний на мелких и средних котов и собак Правда, с большими псами этот номер не пройдёт. Настройка осуществляется следующим образом: регулятор выставляется на минимум и проверяется срабатывание на человека и детей. При необходимости чувствительность постепенно увеличивают. Для регулировки на корпусе датчика имеется специальная рукоятка с надписью SEN или sensitive (чувствительность).

ДД можно настроить таким образом, что он не будет реагировать на мелких домашних животных

Период времени до отключения света и уровень освещённости

В разных моделях датчиков движения  время отключения света колеблется от трёх секунд до 15 минут. Регулировка также осуществляется при помощи специальной поворотной ручки или кнопки. Как правило, они подписываются «Time». Зная минимальное и максимальное значение времени конкретной модели датчика, выставляется определённое положение регулятора. После включения света нужно сразу остановиться и засечь время после, которого он отключится. Таким образом, подбирается нужное время срабатывания.

Благодаря функции контроля уровня освещённости датчик движения срабатывает только при дефиците света на улице и в помещении. Устройство снабжено встроенным фотореле и ручкой регулировки LUX. При первичном подключении датчика регулятор устанавливается на максимальное значение. После, вечером, когда начинаются сумерки, выбрав момент, при котором стоит включать искусственное освещение, нужно поворачивать ручку регулятора до тех пор, пока осветительный прибор не включится.

На современных моделях ДД имеется три вида настроек

Несколько слов в завершение

Датчики движения могут использоваться на производстве, в охранных системах и быту. Цена этих устройств вполне доступна. Их можно легко установить самостоятельно.

В сегодняшнем обзоре мы рассмотрели разновидности датчиков, принцип действия, технические характеристики и критерии выбора. Надеемся, что наша статья была вам полезна и поможет в тот момент, когда вы решите приобрести подобное устройство для своего дома.

Watch this video on YouTube

Обсудить0

Предыдущая

ОсвещениеБезопасность не должна вызывать сомнений, или Почему решётки на окна не блажь, а жизненная необходимость

Следующая

ОсвещениеПолезные мелочи: корзины и решётки на окна в квартирах без балкона

Как для управления светом подключить датчик движения

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Первая ассоциация, которая приходит на ум при фразе «умный дом» — это автоматическое включение света в комнате при появлении там человека и автоматическое выключение освещение при выходе людей из этой комнаты. В этой статье приведу подробную инструкцию, как сотворить такое автоматическое включение света своими руками, сделав свой дом чуточку умнее.

Для реализации этой задумки был взят датчик движения LX-01. Принцип его действия несложен — при появлении движения в зоне обнаружения он замыкает цепь, тем самым включая подсоединенные к нему приборы. При отсутствии движения цепь автоматически размыкается, отключая все приборы.

У датчика движения есть еще и возможность настройки, их три — временной интервал для отключения, уровень освещенности и чувствительность. Временной интервал для отключения задает время, в течение которого датчик будет работать с момента последнего обнаружения движения. Значения устанавливаются в промежутки от 5 секунд до приблизительно 2 минут.

Уровень освещенности нужен для корректной работы датчика в светлое время суток. При возникновении движения датчик определяет уровень освещенности, и если он ниже порогового, то датчик срабатывает, если выше — датчик не срабатывает. Оно и логично — зачем днем в и без того освещенной естественным светом комнате включать электрическое освещение?

С последней настройкой — чувствительностью — думаю, что все понятно и без описания. Чем выше чувствительность, тем лучше датчик реагирует на движения. Если же срабатываний датчика слишком много, то чувствительность лучше уменьшить.

Надо заметить, что датчиков в общем и датчиков движения в частности сейчас достаточно много. Каждый вид подходит под какую-то определенную задачу. Так и описанный выше датчик движения подходит лучше всего для установки в коридор или любое другое помещение, где люди часто проходят, не задерживаясь при этом надолго. Объясняется это прежде всего принципом работы датчика — он реагирует на движение. По этой причине устанавливать его в туалет или в ванную комнату — плохая идея. Иначе вам придется каждый раз принимая ванну махать руками или совершать другие телодвижения для постоянного освещения комнаты. Согласитесь, не слишком-то удобно это. Итак, с выбором комнаты определились. Теперь приступим к выбору расположения датчика движения.

При установке датчика движения важно учесть параметры комнаты. Расположение дверей, основные пути движения людей — все это оказывает существенное влияние на выбор места для установки. В моем случае коридор имел следующую планировку:

Видно, что в коридоре 4 двери и при этом нет окон. Отсутствие окон в данном случае даже на руку — не придется настраивать датчик под различные уровни освещения, вполне подойдет срабатывание датчика при каждом движении в комнате, независимо от времени суток. На каждой стороне имеется по одной двери, это несколько усложняет задачу, так как нужно контроллировать одновременно все 4 двери, чтобы вошедший человек не оказывался в темноте. Так как датчик имеет обзор 120 градусов, решено было установить его в угол комнаты (ведь как известно, прямой угол 90 градусов). Установка в середине стены в данном случае не подходит, так как при этом теряется из виду дверь в этой стене. Итак, с расположением датчика мы определились:

Теперь нужно определиться с подключением датчика. Схема его подключения приведена ниже:

Несмотря на то, что мы подключаем датчик к сети с фазовым током, нельзя подключать провода к датчику иначе, чем показано на схеме — один датчик был благополучно сожжен после неправильного его подключения к сети.

Возможно, в некоторых случаях будет полезно оставить контрольный выключатель, который будет действовать параллельно датчику движения. Например, нужно по каким-то причинам держать включенным свет в этой комнате в течение большого промежутка времени при отсутствии людей. Для этого надо параллельно датчику подключить стандартный выключатель света. Схема подключения изменится и будет выглядить уже так:

Такое подключение даст возможность при включении выключателя удерживать свет включенным сколь угодно долго. Своего рода «аварийный режим». В остальное же время выключатель должен быть в состоянии «выкл.», в таком случае управление освещением полностью переходит к датчику движения.

С помощью тестера прозваниваем проводку и находим провод, проходящий от выключателя к лампе. От него тянем новый провод к красному контакту датчика. Далее берем провод по другую сторону от выключателя и тянем от него провод к коричневому контакту датчика движения. После этого нужно взять провод, подходящий к лампе (осветительному прибору) с другой стороны (не со стороны выключателя). От этого провода ведем контакт к клемме с голубым проводом датчика движения.

Важно! Все работы с проводкой проводите при отключенном электричестве в доме. При этом соблюдайте все правила техники безопасности при работе с электропроводкой. Обязательно заизолируйте все оголенные участки проводки, перепроверьте правильность подключения.

После подсоединения всех контактов можно собрать датчик движения и закрепить его на выбранном месте. В нашем случае с коридором был сделан специальный металлический уголок, который был закреплен под углом 45 градусов к стенам в их месте соприкосновения. Далее к этому уголку и был прикреплен датчик движения.

По окончании всех монтажных работ нужно проверить работу датчика. Войдите в его зону видимости — если свет включается сразу после захода в комнату, значит все настроено правильно. Затем выставите нужный интервал выключения света. Если же работа датчика немного не устраивает, воспользуйтесь тумблерами для настройки. расположенными на корпусе датчика. Также полезно будет попробовать работу датчика в различных его позициях — благодаря кронштейну, датчик можно крутить и поворачивать.

Ранее ЭлектроВести писали, что спрос на электроэнергию, производимую из возобновляемых источников, которую в будущем планирует выставлять на аукционы ГП «Гарантированный покупатель», возникнет среди игроков рынка при условии, если эта электроэнергия будет предложена по рыночной цене.

По материалам: electrik.info.

Как добавить датчик движения к существующему источнику света

Внутреннее и наружное освещение дома выделяет его и влияет на настроение человека. Поэтому домовладельцы тратят разумное количество времени и энергии на выбор идеальных светильников для наружного освещения.

Домовладельцы часто конфликтуют между собой, когда дело доходит до приоритета функциональности освещения, а не внешнего вида. Одно можно сказать наверняка: многие люди испытывают опасения, когда слышат шум снаружи или возятся с ключами поздно ночью, желая, чтобы уличное освещение было включено.

Датчик движения, который автоматически включает наружное освещение, без сомнения, удобен, когда вы возвращаетесь домой ночью, и освещает путь к двери. Это дополнение уменьшит любые опасения по поводу злоумышленников, следующих за вами.

Датчики движения включают свет в нужное время, когда он вам нужен. В этой статье будет показано, как работают датчики движения и где лучше всего их разместить.

Зачем вообще датчик движения?

Датчики движения, интегрированные с вашим интеллектуальным освещением, имеют множество преимуществ. Во-первых, наружное освещение с датчиками движения добавляет удобства, например, больше не нужно изо всех сил пытаться найти правильный ключ от двери в темноте, пытаясь сбалансировать руку, полную пакетов с покупками.

Но самым значительным преимуществом уличного освещения, активируемого движением, является безопасность дома. Камеры и другие устройства наблюдения являются отличным сдерживающим фактором для грабителей и злоумышленников, поскольку этот тип оборудования обеспечивает видимую безопасность. Как и камеры видеонаблюдения, наружное освещение с датчиками может отпугнуть потенциальных преступников. Кроме того, наружные светильники с датчиками движения также могут поддерживать наружные камеры, освещая окружающее пространство. Одним из примеров является светодиодный прожектор Sengled PAR38 с датчиком движения, который вкручивается в любую наружную розетку, обеспечивая эффективное обнаружение движения и безопасность.

В помещении датчики движения повышают удобство и безопасность. Представьте себе, что вы входите в темный дом с охапкой продуктов или в прачечную с большой корзиной, полной одежды? Датчик движения избавит вас от необходимости нащупывать выключатель локтем или рисковать споткнуться о невидимое домашнее животное. Точно так же датчик движения в коридоре или спальне может помочь тому, кто просыпается посреди ночи и хочет пойти в ванную или даже на кухню, чтобы перекусить в полночь. Это особенно важно возле лестницы. Wiz предлагает простой в настройке датчик движения для внутреннего освещения WiFi, а также позволяет настраивать параметры для всех источников света в комнате.

Как работают датчики движения?

Датчики движения являются неотъемлемой частью домашней системы безопасности. Например, в то время как дверные и оконные датчики предупреждают домовладельца о том, что кто-то входит в дом, датчики движения наружного освещения предупредят их о том, что кто-то бродит вне дома. Несмотря на то, что существуют различные датчики движения, большинство из них полагаются на одну и ту же технологию для обнаружения движения, улавливая определенные сигналы, такие как вибрация, температура или излучение.

Функция обнаружения движения в наружном освещении представляет собой пассивную систему, которая может обнаруживать инфракрасную энергию. Эти датчики известны как пассивные инфракрасные детекторы (PIR) или пироэлектрические датчики. Этот тип датчика движения чувствителен к температуре тела.

Вы могли заметить, что некоторые источники света чувствительны к движению, но не к человеку, который стоит на месте. Причина этого в том, что датчики активно отслеживают быстрое изменение уровня инфракрасной энергии, которую они видят. Поэтому, когда человек проходит мимо, инфракрасная энергия в этом конкретном поле зрения изменяется и легко обнаруживается. Точно так же датчики движения должны быть в состоянии быстро обнаруживать изменения.

Как добавить датчики движения к существующим наружным светильникам

Датчики движения относительно просты в установке, но каждая марка отличается. Вот почему важно прочитать инструкцию производителя в комплекте с уличным датчиком движения.

Вот шаги, которые необходимо выполнить, чтобы добавить датчик движения для существующего освещения:

1. Выберите комплект наружного датчика движения онлайн. Во-первых, убедитесь, что в существующем фонаре есть отверстие для ввинчивания.
2. Выключите питание светильника и снимите крышку. Убедитесь, что питание отключено.
3. Снимите вставку. В этом месте вы хотите установить датчик движения для существующего наружного освещения.
4. Протяните провода к свету. Наконец, вкрутите датчик движения в сам светильник.
5. Подсоедините провода. – Соединить существующий черный (горячий) провод с черным проводом датчика движения. Затем свяжите оба нулевых провода вместе.
6. Отрегулируйте чувствительность. Откалибруйте детектор, закройте все, и готово.

Где лучше всего устанавливать датчики движения?

Если говорить об удобстве, то уличные датчики движения лучше всего размещать на проходах, ведущих к парадной, задней двери или подъездной дорожке. Такое расположение позволяет включать свет, когда вы возвращаетесь домой ночью. Эти датчики движения также будут освещать проходы и ступени, ведущие к входной двери, для посетителей.

Вы также можете использовать датчики движения на палубах, патио и в других местах, например, вокруг бассейна или на лестницах. Если вашим приоритетом является повышение безопасности вашего дома, вы можете направить датчики движения на все входы в дом, например, на двери патио и заборные ворота. Кроме того, вы также можете направить датчики движения в более темные места вашего двора, где злоумышленники могут найти укрытие.

В помещении датчики движения лучше всего использовать внутри входов, например, из гаража или черного хода, или в подсобных помещениях, таких как прачечные. Другие полезные места включают в себя вверху или внизу лестницы, рядом с ванной или в коридоре за пределами детской комнаты или — в расширенном доме — возле комнаты бабушки и дедушки.

В идеале датчики движения рекомендуется устанавливать на высоте от 6 до 10 футов над землей и располагать так, чтобы большая часть движения происходила в зоне чувствительности. К сожалению, это может быть невозможно в большинстве существующих светильников. Однако можно установить датчики движения, которые монтируются немного дальше от самих светильников.

Также провода, соединяющие датчик движения со светом, всегда низковольтные и безопасные, поэтому вам не придется заключать их в пластиковый или металлический кожух.

Установка удаленного датчика движения для освещения (сделай сам)

Обновлено: 23 января 2020 г.

Подключите удаленный датчик для управления осветительными приборами в любом месте дома.

Следующий проект›

Семейный мастер на все руки

Дистанционный датчик автоматически освещает темные тротуары и дворы. И он будет управлять любым осветительным прибором. В этой статье мы покажем вам, как установить удаленный датчик движения на наружное освещение.

от экспертов по DIY в журнале Family Candyman

Время

A Full Day

Сложности

Промежуточный диапазон

Стоимость

$ 51100

долл. Прожектор с детектором движения хорош для отпугивания злоумышленника на заднем дворе, но он не очень хорошо смотрится в вашем доме. Детектор движения удаленного типа является лучшим выбором. Вы можете подключить его к любому типу декоративных приспособлений — даже к существующим — и незаметно установить сбоку.

Эта статья покажет вам, как установить и подключить дистанционный датчик к новым или существующим светильникам. Подключение немного сложнее, чем в большинстве электрических проектов, но даже новичок может справиться с этим, следуя схемам подключения, которые мы предоставляем. Мы не будем подробно описывать самые основные аспекты электромонтажных работ, поэтому вам может потребоваться дополнительное чтение.

Подайте заявление на получение разрешения на электроснабжение в местный отдел инспекции, чтобы инспектор мог проверить вашу работу. Самой сложной частью этого проекта может быть прокладка проводов, соединяющих датчик с осветительными приборами.

В некоторых случаях можно «ловить» провода сквозь готовые стены. Но во многих случаях этот проект практичен только там, где у вас есть открытые шпильки, например, в недостроенном гараже (как мы показываем) или во время крупного проекта реконструкции. Если вам не подходит новая проводка, рассмотрите датчики, которые дают аналогичные результаты, но с небольшой переделкой проводки или без нее.

Выбор датчика

Домашние центры и хозяйственные магазины продают датчики движения (20 долларов США), которые выглядят как те, что установлены на прожекторах. Обычно они маркируются как «запасные» датчики для прожекторов, но вы можете прикрепить один из них к монтажной пластине и использовать в качестве удаленного датчика.

Прежде чем купить датчик на замену, просуммируйте номинальную мощность приборов, которыми он будет управлять. Мощность датчика должна быть не меньше общей мощности приборов. Например, если у вас есть два светильника, каждый из которых рассчитан на лампочку мощностью 100 Вт, датчик должен быть рассчитан на мощность не менее 200 Вт.

Шаг 2: Установите соединительные коробки

Фото 1: Вырежьте отверстия для соединительных коробок

Вырежьте отверстия для соединительных коробок. На штукатурке просверлите ряд отверстий по периметру, выломайте штукатурку долотом, а затем вырежьте обшивку электролобзиком.

Фото 2: Закрепите распределительные коробки на месте

Установите распределительные коробки так, чтобы они были на одном уровне с внешней поверхностью стены. Попросите помощника снаружи расположить коробку, пока вы ее закрепляете.

Для датчика и каждого светильника требуются электрические коробки, вмонтированные в стену (рис. A). Вы также можете перемонтировать коробки в существующих светильниках. Выбрать место для датчика движения несложно: ознакомьтесь с указаниями производителя по дальности обзора и разместите его там, где он сможет «видеть» посетителей или злоумышленников, приближающихся к вашему дому. Как правило, датчик лучше всего обнаруживает движение, если вы поместите его на высоте от 6 до 10 футов над уровнем земли.

Датчик, который мы использовали, может быть установлен на круглой или прямоугольной коробке. Если внутренние стены без отделки, купите ящики, закрепленные на регулируемой штанге (Фото 2). Такая конструкция позволяет расположить коробку в любом месте между шпильками. Если стена закрыта, используйте коробки для «реконструкции», которые крепятся к сайдингу и обшивке стены и улавливают кабель.

Поднесите коробку к стене и обведите ее карандашом. Не ставьте коробку прямо на стойку или другой каркас. С кирпичом или штукатуркой используйте 1/4 дюйма. сверло по каменной кладке, чтобы просверлить ряд отверстий по всему кругу. Затем выломайте середину стамеской (фото 1). На штукатурке вам придется разрезать открытую металлическую сетку ножницами. Вырежьте обшивку за штукатуркой электролобзиком.

Если у вас широкий сайдинг из дерева, цементной плиты или ДВП, вырежьте отверстие в центре доски, чтобы можно было установить приспособление на плоской поверхности. Если у вас есть виниловый сайдинг или ряды сайдинга, которые слишком узкие, чтобы обеспечить плоскую монтажную поверхность, вам понадобится монтажный блок, который подходит по краям внахлест. Пластиковые блоки доступны в домашних центрах. Чтобы вырезать отверстие в любом типе сайдинга, просверлите 3/8 дюйма. просверлите отверстие в стене, а затем вырежьте круг лобзиком.

Рисунок A: Новые распределительные коробки и кабель

Для датчика и каждого осветительного прибора требуются электрические коробки, установленные в стене.

Шаг 3: Варианты проводки

Прежде чем проложить электрический кабель к распределительным коробкам, вы должны определить, как вы будете подключать свою систему. Здесь мы показываем простейший метод: подача питания от распределительной коробки и прокладка кабелей к датчику, а затем к осветительным приборам (рис. B). Вы также можете проложить кабель к приспособлению, а затем к датчику (рис. C). Но детали кабеля и подключения будут немного отличаться.

Просто выберите метод, который облегчит прокладку кабеля. Если ваш датчик будет расположен рядом с выключателем, вам, вероятно, лучше всего подойдет метод, показанный на рисунке B. Если осветительная арматура находится ближе к выключателю, вероятно, лучше всего подойдет метод, показанный на рисунке C. Обе иллюстрации включают дополнительные светильники. Если у вас есть один свет, просто удалите проводку, которая питает второй светильник. Ваша система должна иметь выключатель, который может отключить питание датчика и осветительных приборов. Мы использовали существующий переключатель в существующей распределительной коробке; вам может понадобиться добавить коробку и переключатель.

При любом методе вы можете добавить столько приборов, сколько захотите, пока не превысите номинальную мощность датчика. Коробки должны быть определенного минимального размера, чтобы вместить провода. 16-куб.-в. Коробка подходит для всех показанных здесь конфигураций проводки.

Рисунок B: Датчик между выключателем и освещением

Прокладка кабелей от существующего выключателя к датчику, а затем к осветительным приборам — это самый простой способ подключения вашей системы.

Рисунок C: Датчик между индикаторами

Прокладка кабеля к светильнику, а затем к датчику — лучший выбор, если светильник находится рядом с выключателем.

Шаг 4: Проложите кабель к коробкам

Фото 3: Проложите кабель к соединительным коробкам

Сверло 5/8 дюйма. отверстия в центре каркаса стены, чтобы создать путь для кабеля. Затем проложите кабель между распределительными коробками. Закрепите кабель на раме пластиковыми скобами.

Фото 4. Вставьте провода в коробки

Снимите 12 дюймов оболочки кабеля и введите провода в коробку. Если в коробку входят два или три кабеля, пометьте провода малярной лентой и маркером, чтобы избежать путаницы.

После того, как вы определили, как будете подключать систему, проложите электрический кабель между распределительными коробками (фото 3 и 4). Во-первых, посмотрите на существующий кабель, который вы будете использовать для питания датчика и освещения. На пластиковой оболочке кабеля вы найдете одну из следующих цифр: 14/2, 14/3, 12/2 или 12/3. Первая цифра (12 или 14) указывает на сечение провода.

Во втором указано количество проводов в кабеле (плюс оголенный провод заземления). Обязательно купите кабель того же калибра, что и существующий кабель. Если вы планируете следовать рисунку C, вам понадобится кабель с двумя проводами и кабель с тремя проводами.

Отойдите и потратьте несколько минут, чтобы спланировать пути кабелей. Кратчайший путь не всегда лучший. Избегайте путей, которые заставят вас сверлить отверстия в труднодоступных местах или через тяжелые элементы каркаса. В недостроенном гараже протяните провод высоко в стенах или вдоль стропил, где вероятность его повреждения меньше.

Если вам нужно просверлить всего несколько отверстий, недорогой 5/8-дюйм. лопатка работает нормально. Но если вам нужно много сверлить, купите буровое долото. Винт на конце сверла обеспечивает более быстрое бурение с гораздо меньшей нагрузкой. Когда вы проложили путь для кабеля, протяните кабель от коробки к коробке, а затем прикрепите кабель к раме с помощью пластиковых скоб. Поместите скобы в пределах 8 дюймов от каждой коробки и на расстоянии не более 4 футов 6 дюймов друг от друга.

Шаг 5: Подсоедините датчик и лампы

Фото 5: Подсоедините датчик и светильники

Подсоедините датчик и светильники, как показано на схемах подключения. Повесьте светильники на оставшийся кусок провода, пока будете выполнять соединения.

Фото 6: Отрегулируйте настройки датчика

Отрегулируйте чувствительность и «время включения» датчика в соответствии с инструкциями производителя.

Когда весь кабель на месте, можно подключать датчик и крепления (Фото 5). Заманчиво пройтись по этой части проекта, чтобы увидеть результаты своей работы. Но не торопитесь. При одном неправильном подключении ваша система не будет работать. И найти, где вы ошиблись, проблема.

Если вы подключаетесь к существующим проводам, отрежьте старые оголенные концы и снимите изоляцию, чтобы открыть свежий провод для новых соединений. Выполнив все подключения, включите питание и установите датчик в «тестовый» режим, чтобы убедиться, что система работает правильно. Затем наведите и отрегулируйте датчик (фото 6).

Предупреждение: Отключите питание на панели главного выключателя, прежде чем снимать крышку распределительной коробки, которую вы собираетесь использовать в качестве источника питания. Затем проверьте провода внутри с помощью детектора напряжения, чтобы убедиться, что питание отключено.

Энергосберегающие лампы и датчики

Энергосберегающие компактные люминесцентные лампы (CF), предназначенные для наружного использования, становятся все более популярными и экономичными. К сожалению, большинство датчиков движения не предназначены для работы с CF. Некоторые датчики прямо на упаковке сообщают, работают ли они с CF. С другими датчиками вы должны проверить номинальную мощность в спецификациях. Если в номинальной мощности указано «лампа накаливания», но не упоминается «флуоресцентное», предположим, что он не будет работать с CF. Показанный здесь датчик Tuff Dome совместим с CF.

Датчики, не требующие новой проводки

Встроенные датчики
Некоторые наружные светильники имеют встроенный датчик. Эти декоративные лампы работают как прожекторные датчики движения, но выглядят более стильно. Как и любой другой светильник, их установка занимает всего несколько минут. Они не предназначены для управления другими осветительными приборами и доступны в ограниченном диапазоне стилей.

Светильники с беспроводным датчиком движения
Беспроводной датчик работает как пульт дистанционного управления для открывания гаражных ворот. Он посылает радиосигнал на приемник, который включает свет. Для управления существующими светильниками не требуется проводка. Просто вкрутите приемник в розетку и установите датчик в любом месте. Однако у этой системы есть некоторые ограничения. Для датчика требуются батарейки, которые вам придется менять каждые несколько месяцев. В редких случаях радиосигнал не может достичь приемника из-за помех или блокировки. Наконец, абажур или шар на вашем светильнике должен быть достаточно большим, чтобы вместить приемник вместе с лампочкой.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Corded drill
• Drill bit set
• Extension cord
• Jigsaw
• Non-contact voltage tester
• Safety glasses
• Stepladder
• Utility knife
• Wire stripper/cutter

Молоток и долото также понадобятся при установке распределительных коробок в кирпичном или оштукатуренном сайдинге.

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Кабель 14-2
• Соединительные коробки
• Датчик движения

Вам также может понадобиться кабель 14-3, в зависимости от схемы подключения вашей системы.

Первоначально опубликовано: 28 августа 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Выключатель света с датчиком движения Установка

in Электрика, Как проектировать

by Домик своими руками 28 декабря 2017 г. , 16:28 обновлено 7 июля 2021 г., 16:20 0 Комментарии

3. Вот краткий обзор удаления традиционного выключателя света и замены выключателя датчика движения с диммером в нашем гараже.

Выключатель света с датчиком движения

Выключатель света с датчиком движения прекрасно подходит для определенных помещений – ванных комнат, кладовых, подвалов и гаражей. В таких комнатах я обычно хочу, чтобы свет в комнате включался, когда я вхожу. Я также хочу, чтобы свет выключался, даже если я забуду выключить свет.

Датчики присутствия включают свет, когда вы входите в комнату, и выключают, когда вы уходите. Эти диммерные выключатели с датчиком присутствия не только удобны, но и экономят энергию. Установка датчиков движения относительно проста, недорога и занимает менее часа. Прочтите пошаговую инструкцию о том, как подключить датчик движения к существующему источнику света.

Умный выключатель света — датчик движения, установка в гараже.

Выберите переключатель, соответствующий вашим потребностям

Существует несколько типов выключателей освещения с датчиком движения. Выберите конкретную модель в зависимости от ваших потребностей:

1. Однополюсный (один переключатель для одной цепи), многополюсный (несколько переключателей)
2. Переключатель (диммер) мощностью в ватты (добавьте общую мощность освещения, которая будет управляться переключателем)
3. Регулировка яркости для КЛЛ/светодиодов
4. Другие характеристики – управление через WiFi и т. д.

Все выключатели имеют номинальную мощность – обычно указанную на упаковке в ваттах. Номинальная мощность будет отличаться для ламп накаливания по сравнению с CFL или светодиодным освещением. Выключатель, который я использовал, рассчитан на 600 Вт ламп накаливания (например, шесть ламп накаливания по 100 Вт) или до 150 Вт КЛЛ или светодиодного освещения.

Мощность этих переключателей может измениться, если несколько переключателей используются вместе, установленными рядом в одном электрическом шкафу. Диммерные переключатели Lutron, установленные вместе, могут потребовать удаления алюминиевых лепестков головной раковины, что снизит охлаждающую способность переключателя и снизит потребляемую мощность таких модифицированных переключателей. Вкладыш в упаковку переключателя диммера содержит «Таблицу снижения номинальных характеристик», которую следует использовать при модификации диммера.

ОБЗОР | Выключатель света с датчиком движения

Сложность: Простой

Время: 1 час

Стоимость: $35

• 35 Выключатель света с датчиком движения
LIES | Выключатель света с датчиком движения
• Выключатель с датчиком движения Maestro Сенсорный выключатель присутствия Lutron
• Пластина переключателя Настенная панель Decora на 2 группы Leviton

СПИСОК ИНСТРУМЕНТОВ | Выключатель света с датчиком движения

• Тестер напряжения Бесконтактный инструмент Klein Tools NCVT-1 Бесконтактный тестер напряжения
• Инструмент Klein для зачистки проводов 11055 Инструмент для зачистки проводов
• Набор отверток Klein Tools 85078 Набор из 8 отверток

STEPS | Выключатель освещения с датчиком движения

1. Сборка выключателя освещения с датчиком движения и инструментов

   Соберите необходимые инструменты — обычно стандартную отвертку и отвертку Philips, инструмент для зачистки проводов и тестер напряжения.

2. Отключите питание распределительной коробки!

   Найдите автоматический выключатель, подающий питание на цепь освещения, с которой вы работаете. ОТКЛЮЧИТЕ ЦЕПЬ перед выполнением любых работ на этой цепи. Также отключите все силовые цепи с соединениями в распределительной коробке, в которой вы будете работать.

3. Снимите пластину переключателя.

   Снимите пластину переключателя с выключателя света, который вы хотите заменить датчиком движения. Большинство крышек переключателей крепятся верхним и нижним маленькими стандартными винтами со шлицем. Выверните винты, чтобы снять пластину.

   Некоторые пластины переключателей не имеют винтов и соединяются с помощью фиксирующих выступов между верхней отделочной пластиной и нижней монтажной пластиной. Используйте стандартную отвертку, чтобы аккуратно открыть верхнюю пластину, нажав на фиксирующие выступы, чтобы разблокировать верхнюю декоративную пластину.

4. Убедитесь, что питание распределительной коробки отключено.

   Прежде чем приступать к каким-либо работам в электрической коробке,  дважды проверьте, что питание отключено  и что в электрической коробке, с которой вы работаете, нет проводов под напряжением.

5. Снимите существующий выключатель освещения.

   Ослабьте крепежные винты (сверху и снизу) на существующем выключателе освещения. Как только винты будут ослаблены, вытащите переключатель из электрической коробки, открывая его соединения.

   После извлечения выключателя и оголения подключенных проводов проверьте тип соединений с выключателем света, который вы хотите заменить датчиком движения.

   Если провода подключены к винтовым клеммам, используйте отвертку, чтобы удалить провода, повернув против часовой стрелки и ослабив винты.

   Если провода монтируются непосредственно в небольшие отверстия в задней части коммутатора, провода подключаются с помощью механизма быстрого соединения, требующего углубления небольших выступов под соединительными отверстиями. Чтобы нажать на эти выступы и освободить провода, вставьте маленькую стандартную отвертку в защелку рядом с соединительным отверстием и вытяните провод, пока защелка нажата.

   Эти два провода, которые вы только что отсоединили от старого выключателя, — это два провода, которые вы подсоедините к новому выключателю диммера с датчиком движения. Оба провода обычно черные или один черный, а другой красный.

   Один из этих двух проводов является «линейным» или «горячим» проводом (подключенным к электросети), а другой — «нагрузочным» (подключенным к осветительному прибору). Переключатель просто переключает подключение или отключение линии электроснабжения к нагрузке осветительного прибора.

   В дополнение к двум черным проводам (линия и нагрузка) к клемме заземления переключателя может быть подключен зеленый или медный провод заземления, в этом случае отсоедините этот провод.

   Если выключатель света подключен к одной цепи освещения, он будет иметь только две винтовые клеммы и клемму заземления. Если переключатель является трехпозиционным, он будет иметь дополнительные клеммы — см. вкладыш в упаковке для получения более подробной информации о трехпозиционных цепях.

6. Подсоедините к проводам новый выключатель света с датчиком движения.

   Подсоедините те же два черных провода и любой заземляющий провод, который вы сняли со старого выключателя света, к новому выключателю света с датчиком движения.

   Подготовьте провода для повторного подключения к новому выключателю, выпрямив, повторно зачистив и скрутив провода по мере необходимости. Если вы используете быстроразъемные клеммы на задней панели коммутатора, вам понадобится прямой зачищенный конец провода соответствующей длины. Обычно это направляющая длины провода, отлитая в задней части корпуса переключателя.

   Я не рекомендую использовать быстроразъемные соединения, а лучше крепить провода к выключателю с помощью винтовых клемм. Чтобы подготовить провод для подключения к винтовым клеммам, вам понадобится оголенный медный крючок или петля на конце провода. Петлю можно сделать с помощью острогубцев или с помощью отверстий по бокам большинства инструментов для зачистки проводов.

   Если к старому выключателю не был прикреплен заземляющий провод, вам необходимо присоединить существующий заземляющий провод, подключенный к новому выключателю датчика движения, к заземляющим проводам внутри коробки. Найдите заземляющие провода (обычно оголенные медные провода, скрученные вместе) и подключите к заземляющему проводу переключателя.

   Подсоедините зеленый провод заземления выключателя к существующим проводам заземления, сняв гайку провода (повернув против часовой стрелки), добавив новый провод заземления и снова затянув гайку провода. Проволочные гайки имеют ограниченную пропускную способность проволоки, и для добавления дополнительной проволоки может потребоваться использование проволочной гайки большего размера.

7. Установите новый датчик движения в распределительную коробку.

   Упакуйте провода переключателя обратно в распределительную коробку и установите новый переключатель датчика движения обратно в коробку.

   Если вы устанавливаете более одного выключателя или устанавливаете его рядом с другим диммерным выключателем, вам может потребоваться снять алюминиевые охлаждающие крылья сбоку выключателя. Если вы удалите одну или обе стороны охлаждающих крыльев, вам нужно будет обратиться к таблице «снижение номинальных характеристик» на вкладыше в упаковке коммутатора, чтобы проверить допустимую мощность модифицированного коммутатора, поскольку удаление охлаждающих ребер снижает способность переключателя для охлаждения и, в свою очередь, ограничивает его мощность.

8. Установите крышку панели переключателей и проверьте новый переключатель датчика движения.

   После установки коммутатора в настенной коробке установите крышку настенной пластины. Настенная пластина крепится с помощью винтов над и под каждым выключателем или если вы используете безвинтовую крышку Decora, базовая пластина крепится винтами, а верхняя пластина защелкивается на базовой пластине.

   После установки крышки переключателя снова включите питание. Теперь переключатель должен работать. Если вы используете тот же переключатель датчика движения Lutron с диммером, что и я, вы заметите, что слева от переключателя горит зеленый светодиод.

   Светодиод датчика движения также загорается при обнаружении движения. Вы должны иметь возможность включать и выключать свет, нажимая кнопку выключателя. Дважды щелкните, чтобы выключить. Интенсивность света можно настроить с помощью качельки справа от переключателя. Уровень яркости будет восстановлен при активации переключателя движением.

9. Отрегулируйте настройки переключателя датчика движения (дополнительно).

   Диммерный переключатель датчика присутствия Lutron имеет несколько настроек, которые можно регулировать. Переключатель будет работать из коробки, но его можно отрегулировать.

   Доступные функции, которые можно настроить (значение по умолчанию указано в скобках):

   • Тайм-аут (5 минут)
   • Чувствительность обнаружения движения (высокая)
   • Автоматическое включение при присутствии (Вкл. )
   • Присутствие Регулировка уровня освещенности (100 %)

   Информацию о параметрах регулировки функций см. на вкладыше к используемому продукту.

ГАЛЕРЕЯ ИЗОБРАЖЕНИЙ | Переключатель освещения с датчиком движения

ВСЕГДА ОТКЛЮЧАЙТЕ ПИТАНИЕ ЦЕПИ ПЕРЕД ЗАМЕНОЙ ВЫКЛЮЧАТЕЛЯ Кусачки/инструмент для зачистки проводов, отвертки, новая крышка выключателя и выключатель освещения датчика присутствия. Умный выключатель света – установка выключателя света с датчиком движения. Используйте бесконтактный тестер напряжения, чтобы убедиться, что в коробке, в которой вы работаете, нет цепей под напряжением! Чтобы удалить вставные провода быстрого соединения, используйте маленькую стандартную отвертку, чтобы надавить на стопорный язычок рядом с отверстием для провода. Линейный (черный) и нагрузочный (красный) провода от существующего выключателя света. Замкните концы провода, чтобы подготовиться к подключению к винтовым клеммам переключателя. Подсоедините зеленый заземляющий провод от нового коммутатора к существующим заземляющим проводам. Подключить провода линии и нагрузки к выключателю датчика движения и затянуть стандартной отверткой. Отвинтите и вытащите существующий выключатель света, чтобы получить доступ к проводным соединениям. Совместите винты с отверстиями для винтов и ввинтите пластину переключателя. Снимите крышку переключателя, используя стандартную отвертку среднего размера. Выключатель света с датчиком движения

Как заставить свет датчика движения оставаться включенным?

Установка датчика движения для освещения имеет два основных преимущества.

Во-первых, это означает, что свет будет автоматически включаться всякий раз, когда вы входите в зону, на которую направлен датчик.

Идеально подходит для освещения подъездной дороги и дорожки, когда вы возвращаетесь домой, или для задней части дома, когда вам нужно просто вынести мусор.

И второе преимущество заключается в том, что свет будет выключаться, когда он вам не нужен, сохраняя свой срок службы и экономя энергию (и, следовательно, деньги).

Но что делать, если вы не хотите, чтобы они выключались? Что, если вы решили, что хотите, чтобы свет оставался включенным, но датчик продолжает его выключать?

Вы можете постоянно поддерживать свет датчика движения, подключив его к двойному выключателю или трехпозиционному выключателю, настроенному на обход датчика в одном положении. В качестве альтернативы, большинство датчиков движения будут продолжать гореть, если вы быстро выключите датчик, а затем снова включите его.

В этой статье я объясню:

• Есть ли у датчиков движения ручной переключатель
• Если вам нужно перемонтировать цепь
• Как вы можете переопределить свет датчика движения
• Как заставить свет гореть немного дольше

Есть ли у датчика движения ручной переключатель?

Все производители разные, поэтому я не могу комментировать каждый датчик движения на рынке.

Но потратьте всего несколько минут на покупку датчика в Интернете, и вы увидите, что очень немногие из них имеют встроенный в датчик ручной переключатель, который позволяет вам отключить его.

Что может показаться необычным — почему бы не сделать что-то настолько простое?

Но помните, что это не просто добавление переключателя; это подключение решения, которое в основном обходит весь продукт.

Таким образом, возникает дополнительное время на разработку компонентов датчика и, что особенно важно, дополнительные затраты.

Так что, к сожалению, если вы хотите иметь возможность постоянно включать датчик движения, вам придется рассмотреть другой вариант.

В качестве альтернативы вам нужно будет просто перемещаться перед ним всякий раз, когда он выключается, чтобы снова активировать его.

Нужно ли переподключать датчик движения, чтобы он оставался включенным?

Есть один способ, которым вы всегда можете включить датчик движения, если хотите, но он зависит от хитрости проводки.

Некоторые задаются вопросом, нужен ли датчику движения переключатель, встроенный в цепь.

Как правило, это хорошая идея, потому что это означает, что вы можете отключить цепь в тот момент, когда вы знаете, что вам не нужен свет, или когда вы просто не хотите его использовать.

Однако, если вы решите использовать двойной переключатель или переключатель с двумя включенными положениями и центральным выключенным положением, вы можете подключить цепь так, чтобы она была либо полностью выключена, управляемой ИК-датчиком, либо полностью включена в любое время. .

Замена проводки с помощью двух выключателей

Если вы собираетесь использовать два выключателя, вот как это сделать:

• От источника питания подключите нейтральный провод к клемме, которая затем разветвляется на датчик и свет
• Проделайте то же самое с заземляющим проводом – подключите его через другую клемму к датчику и светильнику
• Провод под напряжением от источника питания должен идти к общей клемме на первом выключателе
• Затем линия под напряжением должна быть разделена — от клеммы L1 на первом коммутаторе к общей клемме на втором коммутаторе и к клемме под напряжением на датчике
• Затем вы прокладываете другой кабель под напряжением от клеммы L1 на втором выключателе, разделяя его между светом и переключаемой клеммой под напряжением на датчике

Если вы установите переключатели таким образом, левый переключатель будет главным переключателем. В выключенном положении схема полностью выключена, а при включении по существу активирует второй переключатель.

При первом включенном и втором выключенном свете освещение будет работать только при срабатывании датчика. Если оба переключателя находятся в положении «включено», свет будет гореть постоянно.

Замена проводки с одним трехточечным выключателем

Тот же принцип применяется с одним трехпозиционным выключателем:

• Опять же, нейтральный и заземляющий провода от источника питания проходят через отдельные клеммы и затем разделяются между датчиком и светом.
• Провод под напряжением проходит к общей клемме в центре переключателя, которая находится в выключенном положении
• Затем вы прокладываете провод под напряжением от клеммы L1 на коммутаторе к клемме под напряжением на датчике
• Наконец, разделите провод под напряжением от клеммы L2 к переключаемой клемме под напряжением на датчике и непосредственно к светильнику

Цепь отключена, когда переключатель находится в центральном положении с этой настройкой.

При включении в верхнем положении L1 на датчик подается питание, поэтому освещение включается только при обнаружении движения. В нижнем положении переключателя L2 свет получает постоянную мощность и поэтому всегда включен.

Как отключить индикатор детектора движения, чтобы он оставался включенным?

Если ваш датчик движения уже подключен к одному выключателю, вы можете чувствовать себя неуверенно или неудобно, если хотите настроить его на постоянную работу.

Хорошая новость в том, что вам это может и не понадобиться.

Некоторые датчики движения имеют встроенную блокировку, оставляющую свет включенным. Поэтому все, что вам нужно сделать, это выключить датчик с помощью настенного выключателя, а затем немедленно включить его снова.

Возможно, вам придется сначала выключить его вместе с другими, оставить примерно на 10 секунд, а затем быстро включить-выключить-включить.

Он не будет работать с каждым датчиком, но это обычное переопределение, в результате чего свет остается включенным.

Если у вас есть датчик перехода от рассвета к закату, он обычно сбрасывается и начинает работать в обычном режиме при следующем изменении уровня освещенности; в противном случае, чтобы вернуть его в нормальный режим, просто выключите его, подождите 10 секунд, а затем снова включите.

Как заставить свет датчика движения оставаться включенным дольше

Наконец, маленький совет для тех, кто просто хочет, чтобы их датчик движения дольше горел после срабатывания.

Это не будет держать его включенным бесконечно, но это способ гарантировать, что свет не выключится слишком быстро.

Хотя датчики движения, как правило, не имеют встроенного выключателя, у большинства из них есть таймер, обычно крошечный циферблат.

В зависимости от вашей модели он может быть отмечен секундами/минутами или не отмечен. Тем не менее, в любом случае, поворот по часовой стрелке продлит время, в течение которого свет включен.

Если вам интересно, что такое другие переключатели на датчике движения.

Предположим, это датчик от заката до рассвета. В этом случае у него будет настройка люкс, которая позволяет вам контролировать, насколько темно должно быть, прежде чем датчик будет активен. Кроме того, некоторые датчики движения имеют шкалу чувствительности, с помощью которой можно изменить реактивность датчика.

Также читайте: Есть ли в светильниках с датчиками движения камеры?

Заключительные слова

Итак, в ваш датчик движения не встроена простая кнопка, позволяющая постоянно включать его.

Тем не менее, есть несколько решений: надежные, постоянные, если вы подключите его к двойному выключателю или трехточечному выключателю, а также хакерские методы, включающие быстрое включение и выключение.

Если вы попробуете один из этих вариантов, это должно означать, что вам не нужно беспокоиться о том, чтобы танцевать или крутиться, чтобы снова активировать датчик, если вы наслаждаетесь расслабляющим вечером в своем саду.

У вас когда-нибудь возникали проблемы с тем, что свет с датчиком движения выключался слишком быстро? Как вы это решили?

Все, что вам нужно знать

Руководство по освещению с датчиком движения: все, что вам нужно знать перейти к основному содержанию Ищи:

05 ноября 2021 г.

Чтение через 6 мин.

Мы стремимся делиться объективными отзывами. Некоторые ссылки на нашем сайте принадлежат нашим партнерам, которые платят нам. Чтобы узнать больше, ознакомьтесь с нашими политиками раскрытия информации.

Некоторые лампы автоматически включаются, когда вы входите в комнату или выходите на крыльцо. Когда это происходит, включаются датчики движения.

Если вы хотите иметь некоторые из этих технологий для себя, вы можете это сделать. Продолжайте читать, чтобы узнать больше о датчиках движения и о том, как их получить.

Что такое свет с датчиком движения?

Освещение с датчиком движения немного более продвинутое, чем обычное освещение.

Светильник с датчиком движения крепится к датчику движения. (Мы знаем, что это большой шок.) Когда движение человека приводит в действие датчик, включается свет.

Дополнительная литература

• Как настроить умный дом

Как работает датчик движения?

Светильники с датчиком движения реагируют на движение.

Давайте поговорим о том, как работает датчик движения.

Датчики движения

Чтобы иметь свет с датчиком движения, вам сначала понадобится датчик движения, он же детектор движения. Существует несколько различных типов детекторов движения, например:

• Пассивный инфракрасный датчик (PIR)
• Активное инфракрасное излучение (иногда также называемое площадным отражением)
• Фотоэлектрический
• Микроволновая печь
• Двойная технология

Ознакомьтесь с нашим руководством по датчикам движения для получения дополнительной информации.

Освещение с датчиком движения

Как мы упоминали ранее, датчик движения включает датчик движения. Обычно это означает, что свет автоматически включится, как только этот датчик (также называемый датчиком присутствия) заметит вас.

Также может быть механизм включения света вручную, но не всегда.

Как правило, свет остается включенным либо в течение заданного времени, либо до тех пор, пока ощущается движение. Если вы когда-нибудь сидели в общественном туалете, и свет в ванной внезапно выключился, вы, вероятно, понимаете, о чем мы говорим.

Дополнительная литература

• Руководство по датчикам движения
• Лучшие умные лампочки

Вам нужны светильники с датчиком движения?

Есть много разных причин, по которым кому-то может понравиться свет, активируемый движением.

Свет с датчиком движения поможет вам почувствовать, что вы действительно живете в будущем. Но это не значит, что каждый должен покупать их волей-неволей.

Вот несколько типичных причин, по которым вы можете подумать о покупке светильников с датчиком движения.

Вы любите удобство.

Представьте, что вы больше никогда не щелкнете выключателем. Если это звучит привлекательно, вас ждут огни, чувствительные к движению.

Вы хотите экономить энергию.

Больше не нужно оставлять свет включенным. Если никого нет рядом, ваш дом останется темным.

Вы хотите отпугнуть грабителей и воров.

Наружные светильники с датчиками движения (особенно если это прожекторы или прожекторы) могут отпугнуть преступников. Если тьма не заметает их следы, они могут сбежать из вашего дома.

Специальные возможности

Освещение с датчиком движения также может быть полезно для некоторых людей с ограниченными возможностями.

Дополнительная литература

• Лучшие наружные охранные фонари
• 7 советов по обеспечению безопасности вашего подвала Windows
• 5 способов защитить раздвижную дверь
• Лучшие советы по безопасности гаражных ворот

Какие функции следует искать в светильниках с датчиком движения?

Выбор светильника зависит от ваших потребностей.

При выборе светильника с датчиком движения есть над чем подумать.

Тип лампы

На рынке представлено несколько различных типов ламп.

• Светодиод (светоизлучающий диод): Свет производится диодами, компонентом с электродами, через которые проходит электричество
• Лампа накаливания: свет излучается нагреваемой проволокой накаливания²
• Флуоресцентный: свет образуется в результате химической реакции³

У каждого типа ламп есть свои плюсы и минусы. Например, светодиодные лампы, как правило, служат дольше, чем лампы накаливания, но они также стоят намного дороже, чем большинство ламп накаливания.⁴

Большинство уличных светильников поставляются с уже установленными лампами определенного типа, в то время как большинство внутренних светильников представляют собой только одну лампочку. Поэтому, если у вас есть твердое мнение о том, какую лампочку использовать, обязательно ознакомьтесь с ее техническими характеристиками перед покупкой.

Что такое галогенная лампа?

Галогенный светильник или галогенная лампа — это тип лампы накаливания.⁵

Световой узор

Вам нужен типичный световой узор, мягко рассеивающийся по комнате или двору? Или вам нужен прожектор (который освещает большое пространство) или прожектор (который фокусирует внимание на одном человеке или объекте)?

Прожекторы и прожекторы чаще используются для наружного освещения.

Если вы покупаете свет в целях безопасности, возможно, лучшим выбором будет прожектор или прожектор. Но если вы не ищете ничего особенного, вам подойдет общий шаблон.

Источник питания

Обычно у вас есть три варианта: фонари на батарейках, проводные фонари или фонари на солнечных батареях. Вы также можете встретить комбинированный свет, который использует несколько источников.

Правильный выбор источника питания зависит от вашего климата и желаемого расположения света.

Где взять свет с датчиком движения?

Достать датчик движения сложнее, чем другие устройства домашней безопасности.

В отличие от обычных датчиков движения, фонари с датчиками движения не входят в состав комплектов домашней безопасности. Большинство компаний, занимающихся домашней безопасностью, даже не продают автономные светильники с датчиками движения (хотя должны). Обычно их приходится покупать самостоятельно.

Автономный датчик движения на открытом воздухе.

114,90 $

Посмотреть на Amazon Светодиодные лампы безопасности LeonLite

39,99 $

Посмотреть на Amazon Двойная светодиодная головка Feit Electric Motion

49,99 $

Посмотреть на Amazon.

Светильник следует размещать на открытом воздухе только в том случае, если производитель прямо указывает, что он предназначен для использования вне помещений. В противном случае он, вероятно, не будет защищен от атмосферных воздействий и будет разрушен жарой, холодом, осадками или ветром.

Автономный датчик движения в помещении

Название	Изображение		ДЕПОЛИНА	39,99 $	Посмотреть на Amazon
Лампа с датчиком движения Boxlood		17,99 $	Посмотреть на Amazon
Лампочки с датчиком движения Aukora		17,99 $	Посмотреть на Amazon

Цены на Amazon. com (по состоянию на 05.11.2021, 9:00 MST)

* В настоящее время производителем не продается на Amazon

что-то от бренда безопасности, лучшее предложение, которое мы можем предложить, это датчик движения Ring. Этот датчик подключается к интеллектуальным источникам света Ring, эффективно делая их чувствительными к движению. Вам просто нужен Кольцевой мост, чтобы собрать все это вместе.

Дополнительная литература

• Обзор системы безопасности Ring Alarm
• Обзор лучших систем безопасности для умного дома

Как установить датчики движения?

Вот общий обзор того, чего ожидать от установки освещения с датчиком движения.

Способы установки светильников во многом зависят от приобретаемого вами светильника. Обычно производитель предоставляет некоторые инструкции.

Но чтобы вы не сбились с пути, вот очень общее представление о том, на что может быть похожа установка.

Замена существующей лампочки

Если вы заменяете существующую лампочку, это невероятно просто. Это будет выглядеть примерно так:

1. Отключите питание в розетке.
2. Подождите, пока существующая лампа остынет.
3. Выкрутите имеющуюся лампочку из патрона.
4. Вкрутите новую лампу в патрон.
5. Снова включите питание.

Если вы заменяете существующий проводной или навесной светильник, это будет немного сложнее. Опять же, производитель должен предоставить инструкции.

Если вам нужно подключиться к проводам вашего дома и у вас нет предыдущего опыта работы с электричеством, мы настоятельно рекомендуем обратиться за профессиональной помощью.

Добавление совершенно нового светильника

Для полной установки совершенно нового светильника в месте, где его не было, опять же, может потребоваться опыт работы с электрикой.

Если вы устанавливаете светильник на открытом воздухе, обязательно защитите все провода и шнуры от атмосферных воздействий. Вы не хотите испортить или закоротить свет, и особенно вы не хотите несчастных случаев с электричеством.

Дополнительная литература

• Лучшие камеры с датчиками движения
• Лучшие наружные камеры видеонаблюдения
• Лучшие всепогодные наружные камеры

Как получить поддержку домашней автоматизации для освещения с датчиком движения?

Освещение с датчиком движения, как правило, сильно отстает в игре автоматизации.

Нам было сложно найти датчики движения, которые напрямую работают с любыми помощниками или протоколами умного дома. Светильники с наибольшей автоматизацией представляли собой умные светильники без движения, которые можно подключать к дополнительному датчику движения.

Например, вы можете подключить интеллектуальные лампы Philips Hue или LIFX к фирменным датчикам движения, чтобы получить функцию обнаружения движения.

Дополнительная литература

• Обзор Amazon Echo
• Обзор Google Home
• Самые быстрые интернет-провайдеры

Резюме: Как выбрать светильник с датчиком движения

Пришло время подвести итог тому, о чем мы говорили.

Теперь, когда вы знаете факты о датчиках движения, возможно, вам будет интересно их купить. Давайте быстро пройдемся по процессу, которому вам нужно следовать.

Решите, нужна ли вам лампа с датчиком движения: Посмотрите на свои обстоятельства и решите, можете ли вы использовать датчик движения для безопасности или удобства.

Выберите источник света: Посмотрите на местоположение, тип лампы, схему освещения и источник питания, чтобы выбрать наилучший свет.

Установка фонаря: Следуйте инструкциям производителя, чтобы надежно установить новый светильник.

Подключите свет к умному дому: Это не относится к большинству детекторов движения, в которых, к сожалению, отсутствует домашняя автоматизация. Если в вашем светильнике есть отдельный датчик движения, он, скорее всего, подключится к более широкому умному дому.

Дополнительная литература

• Лучшие системы домашней безопасности

Источники:

1. Чжай Юнь Тан, NPR, «Нужно ли оставлять свет включенным ночью? Это зависит», 23 февраля 2016 г. По состоянию на 16 сентября 2020 г.
2. Stouch Lighting LED Lighting Solutions, «Сравнение освещения: светодиодное и лампы накаливания», по состоянию на 16 сентября 2020 г.
3. Терри Дункан, Regency Lighting, «Что такое флуоресцентное освещение?» 26 ноября 2019 г. По состоянию на 16 сентября 2020 г.
4. Stouch Lighting LED Lighting Solutions, «Сравнение освещения: светодиодное и лампы накаливания». По состоянию на 16 сентября 2020 г.
5. Википедия, «Галогенная лампа». По состоянию на 16 сентября 2020 г.

Определенный контент, который появляется на этом сайте, поступает с Amazon.com. Этот контент предоставляется «как есть» и может быть изменен или удален в любое время. Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на Amazon.com во время покупки, будет применяться к покупке этого продукта. Reviews.org использует платные ссылки Amazon.

Автор:

Брианна Сандорф

Брианна имеет степень по английскому языку и творческому письму в Вестминстерском колледже и более 6 лет занимается написанием профессионального исследовательского контента. До прихода в Reviews.org она писала материалы по безопасности для ASecureLife.com. Ее статьи и цитаты публикуются в Интернете, в том числе на MSN.com, Social Catfish и Parents.com. Хобби включают в себя ношение ремня безопасности, ношение спасательного жилета и постоянное удерживание рук и ног внутри поездки. Свяжитесь с ней по адресу [email protected].

Подробнее

Похожие статьи

09.09.2022

Cove Home Security Review 2022

Домашняя система безопасности Cove довольно нова на рынке, но ее первоклассное оборудование…

09.09.2022

ADT Home Security Review 2022

Всем известно имя ADT, но действительно ли его система сигнализации лучшая? Узнайте…

09/09/2022

Лучшие системы домашней безопасности 2022 года

Нужна ли вам простая сигнализация или полный ансамбль умного дома, камеры и. ..

Наша методология

Услуги

Телефонные планы

ТВ-сервис

Интернет-сервис

Домашняя безопасность

VPN

Feature Comparisons

Best Home Security Systems

Best Internet Service Providers

Best TV Service Providers

Best Cell Phone Plans

Feature Reviews

Viasat Review

Spectrum Internet Review 2021

Xfinity Internet Review

DIRECTV Обзор

Vivint Smart Home Security Обзор

Не пропустите обновления

Будьте в курсе последних продуктов и услуг в любое время и в любом месте.

Условия использования | Политика конфиденциальности | Карта сайта |

Вернуться к началу

Как использовать датчики движения для умного освещения на улице

Умное освещение — отличный способ повысить безопасность дома. Имея возможность включать свет дистанционно или автоматически, вы можете создать впечатление, что кто-то дома, и разоблачить потенциальных злоумышленников. Можно связать ваши умные фонари с наружными датчиками движения, чтобы они включались, как только обнаруживают любое движение. Давайте посмотрим, как все это работает.

Содержание

• Можно ли поставить датчики движения снаружи?
• Можно ли добавить датчик движения к существующему источнику света?
• Как подключить датчик движения к существующему наружному освещению?
• В чем разница между фотоэлементом и датчиком движения?
• Как установить наружные движущиеся фонари?

Можно ли поставить датчики движения снаружи?

Есть абсолютно датчики движения, которые предназначены для работы снаружи. Многие умные домашние дверные звонки и камеры безопасности имеют встроенные датчики движения, которые могут подключаться к вашим умным источникам света. Одна загвоздка в том, что, поскольку датчики движения должны взаимодействовать со светом, им нужен источник питания. Этот источник может быть проводным или работать от батареи. Например, Hue предлагает датчик движения с батарейным питанием, который может активировать освещение в вашем доме при срабатывании.

Можно ли добавить датчик движения к существующему источнику света?

Да, есть дополнительные датчики движения, которые можно прикрепить к существующим источникам света.

Самый простой способ установить новый датчик движения на существующее наружное освещение — использовать переходник для розетки. Вы поместите адаптер между вашей текущей лампочкой и розеткой. Вам не нужно беспокоиться о работе с любой проводкой. Это также означает, что вам не нужно переходить на интеллектуальные источники света, чтобы обеспечить активацию движения, поскольку адаптер розетки обрабатывает срабатывание. Этот адаптер сокета от Wyze особенно перспективен.

Как подключить датчик движения к существующему наружному освещению?

Конкретные инструкции по подключению датчика движения зависят от марки. Обязательно ознакомьтесь с инструкциями производителя по специфике. Если вы не используете адаптер розетки и вам нужно выполнить проводку, вот общие шаги.

1. Отключите питание вашего светильника с панели автоматического выключателя.
2. Снимите крышку наружного освещения.
3. Удалите вставку там, где светильник соприкасается со стеной или другим креплением.
4. Используйте тестер напряжения, чтобы убедиться, что питание отключено.
5. Следуйте инструкциям в комплекте, чтобы подключить провода от источника питания вашего светильника к датчику движения.
6. Верните кабели на прежнее место.
7. Замените вставку и крышку фонаря.
8. Установите датчик движения в желаемом месте.
9. Включите питание на панели автоматического выключателя.
10. Откалибруйте датчик движения на правильный угол и чувствительность.

В чем разница между фотоэлементом и датчиком движения?

Фотоэлемент улавливает окружающий свет, поэтому свет включается, когда становится темно. Датчик движения активирует свет, когда обнаруживает что-то движущееся в поле его зрения.

Фотоэлементы

работают с резистором, который меняет свою проводимость в зависимости от того, сколько фотонов попадает на него. Когда контакт осуществляется с большим количеством фотонов, это увеличивает электрический поток, который затем может вызвать действия.

Датчики движения работают аналогично, только с нагревом. Большинство датчиков движения основаны на пироэлектрическом материале, который активируется при обнаружении изменения температуры. Датчик разделен на две части. Если уровни инфракрасного тепла, обнаруженные каждым из них, не идентичны, это потому, что что-то переместилось в область, видимую одним датчиком, но не видимую другим. Эта разница означает движение, и в этот момент срабатывает датчик движения. Преимущество этих пассивных инфракрасных систем обнаружения движения заключается в том, что они не срабатывают при любом движении — это должно быть что-то, излучающее тепло. Он также не потребляет много энергии, поскольку просто получает тепло окружающей среды, в отличие от таких систем, как камеры ночного видения, которые должны излучать инфракрасный свет, а также получать его.

Умные домашние камеры немного по-другому обнаруживают движение. Они постоянно снимают видео, поэтому, когда пиксели этого изображения изменяются за определенный порог, камера обнаруживает движение. Дополнительный интеллект может позволить интеллектуальным камерам блокировать определенные виды движения от активации датчика или распознавать, кто движется (например, домашние животные или люди). При правильном обучении подобное компьютерное зрение может быть более точным, чем пассивное инфракрасное.

Как установить наружные движущиеся фонари?

В некоторые светильники уже встроены датчики движения. Например, у Ring есть отличное наружное освещение с датчиком движения, которое связано с остальной экосистемой умного дома. Установка этих ламп будет варьироваться от производителя к производителю, но есть несколько основных шагов, которые вы можете предпринять. Шаги ничем не отличаются от установки стандартного светильника.

1. Отключите питание на панели автоматического выключателя в той области, где вы будете устанавливать свет. Используйте тестер напряжения, чтобы убедиться, что питание отключено, прежде чем что-либо менять.
2. Определите место для нового наружного фонаря движения.
3. Подготовьте место для размещения. Если это новое место, установите коробку для крепления светильника и просверлите там отверстие в стене для кабеля. Если новый наружный светильник движения заменяет существующий светильник, удалите старый и перейдите к шагу 9.
4. Найдите ближайшую розетку питания к тому месту, где вы хотите установить уличный фонарь движения.
5. Снимите пластину и выпускное отверстие.
6. Соберите светильник.
7. Нанесите замазку вокруг места крепления, чтобы защитить его от непогоды.
8. Пропустите кабель нового наружного фонаря движения через отверстие и направьте его к выбранной розетке.
