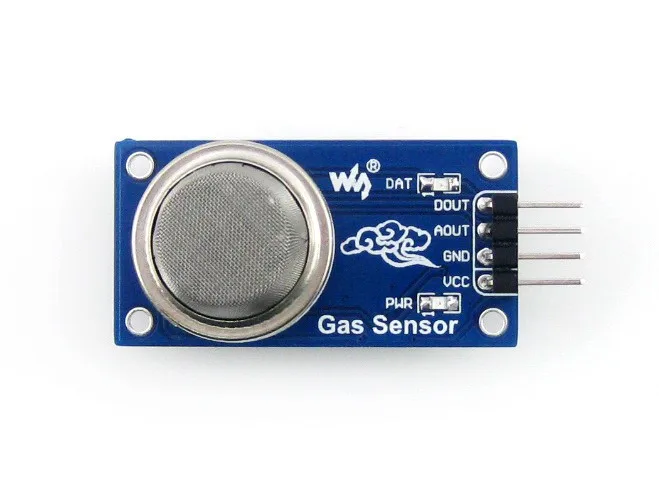

Что такое датчик газа MQ-2 и для чего он используется

Датчик газа MQ-2 — это недорогой полупроводниковый сенсор, способный определять наличие различных горючих газов и дыма в воздухе. Он широко применяется в системах безопасности, пожарной сигнализации и мониторинга качества воздуха.

Основные характеристики датчика MQ-2:

• Определяемые газы: сжиженный углеводородный газ (LPG), пропан, метан, спирты, водород, дым
• Диапазон измерения: 300-10000 ppm
• Рабочее напряжение: 5В
• Цифровой и аналоговый выходы
• Высокая чувствительность и быстрый отклик

Благодаря своей универсальности и низкой стоимости, MQ-2 часто используется в любительских проектах на базе Arduino для создания газоанализаторов и детекторов дыма.

Принцип работы датчика газа MQ-2

Как работает датчик MQ-2 для обнаружения газов? Принцип действия основан на изменении сопротивления чувствительного слоя при контакте с молекулами определяемого газа:

1. Нагревательный элемент внутри датчика нагревает чувствительный слой из диоксида олова до рабочей температуры 200-400°C.
2. При этой температуре на поверхности формируется слой адсорбированного кислорода.
3. При появлении молекул газа происходит окислительная реакция, в результате которой уменьшается концентрация электронов в чувствительном слое.
4. Это приводит к увеличению электрического сопротивления датчика.
5. Изменение сопротивления преобразуется в выходной сигнал.

Таким образом, чем выше концентрация газа, тем сильнее падает сопротивление сенсора и увеличивается выходной сигнал. Это позволяет не только обнаруживать наличие газа, но и оценивать его концентрацию.

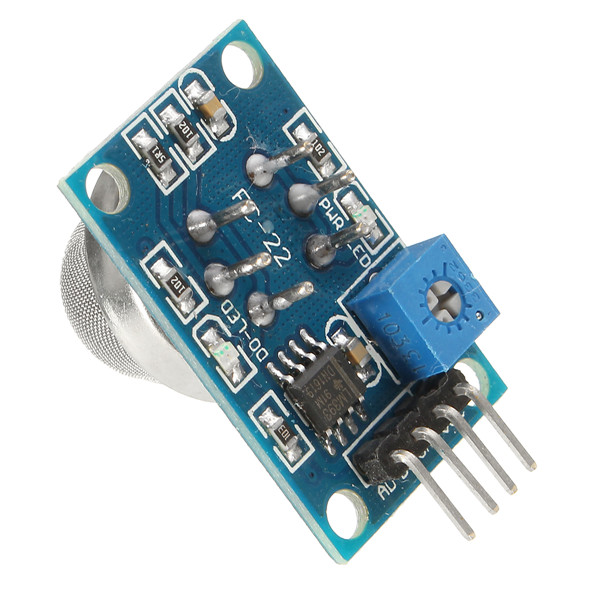

Подключение датчика MQ-2 к Arduino

Для работы с Arduino датчик MQ-2 подключается по следующей схеме:

• VCC датчика — к выводу 5V Arduino
• GND датчика — к выводу GND Arduino
• A0 датчика — к любому аналоговому входу Arduino (например, A0)
• D0 датчика — к любому цифровому входу Arduino (опционально)

Цифровой выход D0 имеет встроенный компаратор и может использоваться для определения превышения заданного порога концентрации газа. Но для точных измерений лучше использовать аналоговый выход A0.

Калибровка датчика газа MQ-2

Для получения точных показаний датчик MQ-2 необходимо откалибровать. Процесс калибровки включает следующие шаги:

1. Прогрев датчика. После подачи питания нужно дать датчику прогреться в течение 24-48 часов для стабилизации показаний.
2. Определение базового сопротивления R0. Это сопротивление датчика в чистом воздухе.
3. Расчет коэффициента наклона характеристики для каждого газа.
4. Построение калибровочных кривых.

Точная калибровка требует использования эталонных газовых смесей и специального оборудования. Для большинства любительских применений достаточно приблизительной калибровки по чистому воздуху.

Программирование Arduino для работы с MQ-2

Базовый скетч для считывания данных с датчика MQ-2 на Arduino выглядит следующим образом:

«`cpp #define MQ2_ANALOG_PIN A0 void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(MQ2_ANALOG_PIN); float voltage = sensorValue * (5.0 / 1023.0); Serial.print(«Sensor value: «); Serial.print(sensorValue); Serial.print(«, Voltage: «); Serial.print(voltage); Serial.println(» V»); delay(1000); } «`

Этот код считывает аналоговое значение с датчика, преобразует его в напряжение и выводит результаты в монитор порта. Для практического применения необходимо добавить калибровку и расчет концентрации газа.

Применение датчика MQ-2 в проектах Arduino

Датчик газа MQ-2 можно использовать в различных проектах на базе Arduino:

• Детектор утечки газа с звуковой и световой сигнализацией
• Система мониторинга качества воздуха
• Пожарная сигнализация для обнаружения дыма
• Автоматическая вентиляция при повышении уровня газов
• Портативный газоанализатор

При разработке таких устройств важно учитывать особенности датчика MQ-2:

• Необходимость регулярной калибровки для точных измерений
• Чувствительность к температуре и влажности окружающей среды
• Возможность ложных срабатываний от паров алкоголя, освежителей воздуха и т.п.

Альтернативные датчики газа для Arduino

Помимо MQ-2 существуют и другие датчики газа, совместимые с Arduino:

• MQ-3 — для обнаружения паров алкоголя
• MQ-4 — для метана
• MQ-5 — для природного газа и сжиженного пропана
• MQ-6 — для сжиженного нефтяного газа
• MQ-7 — для угарного газа (CO)
• MQ-8 — для водорода
• MQ-9 — для угарного газа и легковоспламеняющихся газов

Выбор конкретного датчика зависит от типа определяемого газа и требуемой чувствительности. Для комплексного анализа воздуха часто используют комбинацию нескольких датчиков.

Советы по использованию датчика MQ-2 с Arduino

Чтобы получить максимум от датчика MQ-2 в проектах Arduino, следуйте этим рекомендациям:

1. Обеспечьте стабильное питание 5В. Колебания напряжения могут влиять на точность показаний.
2. Используйте качественные соединительные провода для минимизации помех.
3. Размещайте датчик вдали от источников тепла и потоков воздуха.
4. Регулярно проводите калибровку, особенно при изменении условий окружающей среды.
5. Добавьте фильтрацию показаний для уменьшения влияния случайных выбросов.
6. При использовании нескольких датчиков, обеспечьте достаточное расстояние между ними.
7. Учитывайте время прогрева датчика (около 3 минут) перед считыванием показаний.

Соблюдение этих правил поможет повысить точность и надежность вашего газоанализатора на базе Arduino и MQ-2.

Датчик природного газу MQ-4 для Arduino купити в Україні

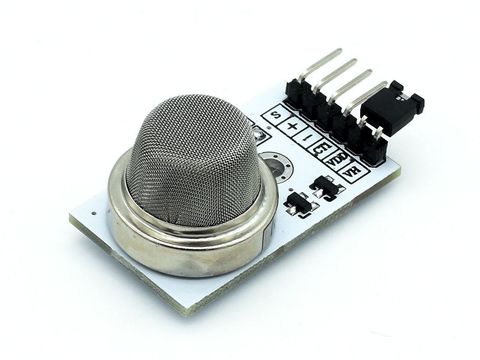

Датчик природного газу MQ-4

Витоку побутового газу вкрай небезпечні — навіть маленькі тріщинки у водонагрівачі або старій плиті загрожують великим вибухом. Датчик MQ-4 стане основою системи сигналізації несправності газового обладнання.

Відеоогляд

Загальні відомості

Датчик побудований на базі напівпровідникового газоаналізатора MQ-4. На виході сенсора аналоговий сигнал, пропорційний вмісту газів в навколишньому середовищі.

Всередині датчика розташований чутливий елемент, який складається з керамічної трубки з покриттям Al2O3 (оксид алюмінію) і нанесеного на неї чутливого шару Sn2 (діоксиду олова). Всередині трубки проходить нагрівальний елемент, який нагріває чутливий шар до температури, при якій він починає реагувати на визначений газ. Чутливість до різних газів досягається варіюванням складу домішок у чутливому шарі.

Особливості

• Форм-фактор Troyka — практичне рішення для початківців та досвідчених мейкерів.
• Чутливість до всіх шкідливих газів.
• Можливість окремо управляти нагрівачем.

Підключення

Датчик газу підключається до електроніці двома способами:

1. Штатний спосіб. Якщо немає потреби в управлінні нагрівачем датчика. Для комунікації використовуйте тільки першу групу Troyka-контактів.
2. Розширений спосіб. Якщо є потреба в управлінні нагрівачем. Для комунікації використовуйте першу і другу групу Troyka-контактів.

Перша група

Контакт	Функція	Підключення
S	Вихідний сигнал сенсора	Підключіть до піну вводу-виводу мікроконтролера з підтримкою АЦП.
V	Харчування	Підключіть до живлення мікроконтролера.
G	Земля	Підключіть до землі мікроконтролера.

Друга група

Контакт	Функція	Підключення
E	Керування живленням нагрівача	Підключіть до піну вводу-виводу мікроконтролера з підтримкою АЦП.
H	Живлення нагрівача	Підключіть до живлення 5 вольт.
G	Земля	Підключіть до землі мікроконтролера.

При підключенні до платформах форм-фактору Arduino R3 рекомендуємо використовувати Troyka Shield або Troyka Slot Shield. А для комп’ютерів Raspberry Pi передбачений Troyka HAT, який подарує малині піни з АЦП. Також модуль фізично сумісний з breadboard’ом.

Програмування

Датчик газу MQ-4 для зв’язку з мікроконтролером використовує два аналогових сигналу: один — для зчитування концентрації газу, другий — для керування нагрівачем. Для програмної роботи з модулем використовуйте бібліотеки, які полегшують складання коду програми.

• Бібліотека для Arduino
• Бібліотека для Espruino

Якщо ви новачок у програмуванні мікроконтролерів, зверніть увагу на освітні набори Матрьошка і Йодо.

Комплектація

• 1× Плата-модуль c датчиком MQ-4
• 2× Трипровідною шлейф
• 1 x Джампер

Характеристики

• Модель: Датчик природного газу MQ-4 / Troyka-модуль / AMP-B052
• Газоаналізатор: MQ-4
• Вхідна напруга живлення датчика Vcc1: 3,3–5 В
• Споживаний струм Icc: до 20 мА
• Вхідна напруга живлення нагрівача Vcc2: 5
• Споживаний струм Icc2: до 150 мА
• Рекомендовані гази: метан
• Апаратний інтерфейс: Troyka-контакти S-V-G
• Програмний інтерфейс: аналоговий сигнал
• Вихідна напруга: 0–Vcc В
• Габарити: 25,4×25,4 мм

Ресурси

• Що таке Troyka-модулі
• Керівництво по використанню

Бібліотеки

• Бібліотека для Arduino
• Бібліотека для Espruino

Документація

• Datasheet на датчик MQ-4
