Датчик массового расхода воздуха ваз 2112. Датчик массового расхода воздуха (ДМРВ) ВАЗ 2112: особенности, диагностика и замена

Есть еще один вариант проверки — альтернативный. Для этого просто отключите штекер питания от контроллера, запустите двигатель авто — вам нужно проехаться. Если вы заметили, что при отключенном контроллере работа силового агрегата стала более эффективной, то причина неисправности кроется именно в датчике.

Способы устранения поломок

Вариантов решения проблемы у вас не так много — вы можете либо попытаться прочистить датчик, либо заменить его на новый.

Процедура очистки и замены описана ниже:

1. Сначала необходимо демонтировать ДМРВ. Для этого ослабьте болтик, при помощи которого фиксируется гофрированный шланг к корпусу устройства, затем отсоедините его.
2. Далее, необходимо открутить еще два винта, при помощи которых ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете произвести демонтаж контроллера. Если вы решили его поменять, то вам необходимо будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попытаться восстановить его работоспособность, то можно прочистить устройство.
3. После демонтажа регулятора его надо разобрать. На устройстве имеются спирали, поэтому при демонтаже регулятора будет осторожны, чтобы не повредить их. Как показывает практика, эти спирали очень чувствительны, известны даже случаи, когда автовладельцы, просто протерев ДМРВ ветошью, выводили его из строя.
4. Теперь вам понадобится специальное средство для очистки карбюраторов, можно приобрести в любом магазине. Перед очисткой убедитесь в том, что напор из баллона не сильный, поскольку чрезмерное давление также может вывести из строя девайс. Сам корпус устройства сильно обрабатывать не стоит, поскольку больше всего загрязняются пластины и спирали, поэтому данные компоненты нужно максимально обработать.
   Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть заключается в том, чтобы после обработки дать устройству немного обсохнуть — это позволит грязи максимально откиснуть. Процедуру нужно повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ необходимо будет промыть. Сам процесс очистки повторяется до того момента, как с датчика не начнут стекать прозрачные чистые капли очистителя. Затем можно произвести монтаж устройства на место, собрав все компоненты в обратной последовательности.

Фотогалерея «Очистка ДМРВ»

Видео «Наглядная инструкция по очистке ДМРВ»

Более наглядная инструкция по очистке контроллера приведена на видео ниже (автор ролика — канал IZO)))LENTA).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Датчик массового расхода воздуха ВАЗ 2110: проверка, замена

Датчик массового расхода воздуха ВАЗ 2110, аббревиатура которого – ДМРВ, является важным органом в системе впрыска. Также его называют расходником. Основная задача агрегата заключается в вычислении требуемого количества свежего воздуха, который попадает в цилиндры во время работы мотора. Устанавливается датчик в воздуховоде и занимается измерением температуры и количества поступающего воздуха. Под капотом его можно найти внутри впускного тракта.

Расположение ДМРВ на ВАЗ 2110

Содержание

1. Принцип работы
2. Основные неисправности
3. Способы проверки, диагностики
4. Отключение
5. Проверка мультиметром
6. Визуальная проверка
7. Датчик массового расхода воздуха ВАЗ 2110: инструкция по замене и установке

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Основные неисправности

Датчик массового расхода воздуха редко выходит из строя, но если это случилось, то определить неисправности не будет сложно. Для этого знать основные признаки, с помощью которых можно проверить состояние:

• Перерасход горючего. Об этом мы узнаем по показателям бортового компьютера. При появлении неисправности расход может вырасти на 1 литр и более.
• Снижение динамики. Двигатель не выдает тех мощностей, которые ещё вчера не были трудной задачей для ВАЗ 2110.
• Перебои в работе силовой установке. Медленное ускорение или чересчур быстрое.
• Двигатель не запускается или заводится не с первого раза.
• Плавающие обороты. Под этим понятием подразумевается, что происходит самопроизвольное повышение или понижение оборотов.

Изучив эти признаки, можно подумать, что они через общие. Чтобы наверняка убедиться в поломке ДМРВ или её отсутствия, нам нужно проверить датчик. Диагностика может быть выполнена несколькими способами.

Способы проверки, диагностики

Отключение

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

• Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
• Зеленый обозначает заземление;
• Провод розово- или красно-черного цвета идет от основного реле;
• Бело-серый провод отвечает за выход напряжения.

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами. Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию.

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

• При хорошем состоянии показатель будет 1.01… 1.02;
• При «нормальном» — 1.02… 1.03;
• Датчик скоро перестанет работать – 1.03… 1.04;
• Предсмертное состояние расходомера сопровождается показателем 1. 04… 1.05;
• Замена агрегата требуется при показании 1.05 и выше.

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «U ДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.

Датчик массового расхода воздуха ВАЗ 2110: инструкция по замене и установке

После демонтажа старого нерабочего датчика, можно перед покупкой попросить у приятеля на время ДМРВ с его автомобиля, а затем проверить его в своем 2110. Если с другим датчиком мотор работает без перебоев, расход не увеличивается, значит пора заменить ваш расходомер. Это самая простая диагностика, которая может проводиться, когда появились первые признаки неисправности.

Неисправности и признаки мы изучили, что такое ДМРВ теперь понятно. Если проверить удалось, и мы знаем, что расходомер вышел из строя, осталось только заменить его. Для этого нужно подготовить агрегат на замену (можно покупать нештатную модель) и отвертку. Визуальная проверка подразумевает разбор, но повторим ещё раз:

1. Нужно заглушить двигатель и вытащить ключ из зажигания.

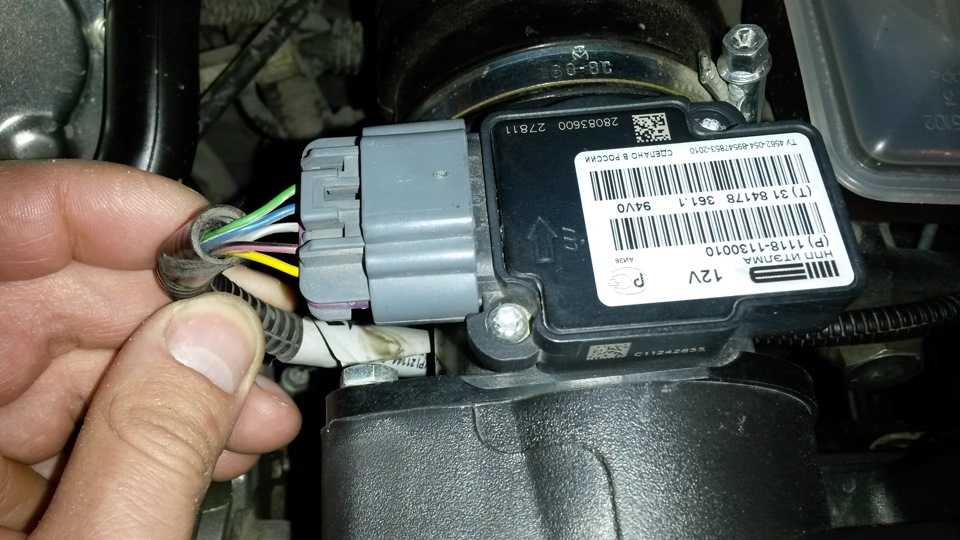

   Отключаем штекер. Найти его довольно просто.

2. Вытаскиваем разъем датчика, как показано на фото.

   Откручивание болтов дестям ключом.

3. Теперь можно демонтировать шланг на впускной трубе. Он крепится хомутами к воздушному фильтру. После удаления крепления хомутов шланг можно демонтировать.

   Датчик демонтирован вместе с фильтром — готово.

4. Теперь мы можем снять датчик массового расхода и выполнить замену.

Установка нового элемента выполняется точно так же.
