Датчик скорости 2112. Датчик скорости на ВАЗ-2112: расположение, замена и диагностика

Где находится датчик скорости на ВАЗ-2112 16 клапанов. Как заменить датчик скорости на ВАЗ-2112. Как проверить исправность датчика скорости. Какие бывают виды датчиков скорости на ВАЗ-2112. Как работает датчик скорости на ВАЗ-2112.

Что такое датчик скорости и для чего он нужен на ВАЗ-2112

Датчик скорости является важным элементом электронной системы управления двигателем на автомобиле ВАЗ-2112. Его основное предназначение — получение и передача информации о скорости вращения колес автомобиля.

Принцип работы датчика скорости заключается в следующем:

• Датчик считывает обороты шестерен коробки передач
• Преобразует механическое вращение в электрические импульсы
• Передает сигнал на электронный блок управления (ЭБУ)
• ЭБУ обрабатывает информацию и отправляет ее на спидометр

Помимо отображения скорости на приборной панели, датчик скорости участвует в работе других систем автомобиля:

• Антиблокировочная система тормозов (АБС)
• Система курсовой устойчивости
• Круиз-контроль
• Управление работой двигателя и трансмиссии

Расположение датчика скорости на ВАЗ-2112

Где находится датчик скорости на ВАЗ-2112 с 16-клапанным двигателем? Датчик расположен на коробке переключения передач в верхней ее части. Его легко обнаружить, если заглянуть в моторный отсек со стороны правого переднего колеса.

Точное местоположение датчика скорости на ВАЗ-2112:

• На верхней части КПП
• Рядом с правым приводом (шрусом)
• Крепится одним болтом к корпусу КПП
• К датчику подходит разъем электропроводки

Такое расположение обеспечивает удобный доступ для диагностики и замены датчика при необходимости. Однако нужно быть осторожным при работе, чтобы не повредить расположенные рядом элементы и проводку.

Виды датчиков скорости на ВАЗ-2112

На автомобилях ВАЗ-2112 в разные годы выпуска устанавливались два основных типа датчиков скорости:

1. Механический датчик (до 2006 года)

• Имеет механический привод от КПП
• Состоит из корпуса и вращающейся шестерни
• Преобразует механическое вращение в электрические импульсы
• Артикул: 2110-3843010Ф

2. Электронный датчик (после 2006 года)

• Работает на эффекте Холла
• Не имеет подвижных механических частей
• Более надежен и долговечен
• Артикул: 2170-3843010

При замене важно учитывать год выпуска автомобиля и устанавливать датчик соответствующего типа. Установка несовместимого датчика может привести к некорректной работе спидометра и других систем.

Признаки неисправности датчика скорости на ВАЗ-2112

Как определить, что датчик скорости на ВАЗ-2112 вышел из строя? Существует ряд характерных признаков, указывающих на проблемы с этим элементом:

• Хаотичные показания спидометра
• Периодическое «замирание» стрелки спидометра
• Нестабильная работа двигателя на холостых оборотах
• Повышенный расход топлива
• Ошибки ЭБУ, связанные с датчиком скорости (P0500, P0503)
• Отключение некоторых электронных систем (ABS, круиз-контроль)

При появлении одного или нескольких из этих признаков рекомендуется провести диагностику датчика скорости. Своевременное выявление и устранение неисправности поможет избежать более серьезных проблем и дорогостоящего ремонта.

Как проверить исправность датчика скорости на ВАЗ-2112

Для проверки работоспособности датчика скорости на ВАЗ-2112 можно использовать несколько методов:

1. Визуальный осмотр

• Проверьте целостность корпуса датчика
• Осмотрите разъем и провода на наличие повреждений
• Убедитесь в надежности крепления датчика к КПП

2. Проверка мультиметром

1. Отсоедините разъем датчика
2. Установите мультиметр в режим измерения сопротивления
3. Подключите щупы к контактам датчика
4. Медленно проверните вал датчика
5. Сопротивление должно меняться от 0 до бесконечности

3. Диагностика с помощью сканера

• Подключите диагностический сканер к разъему OBD-II
• Проверьте наличие ошибок, связанных с датчиком скорости
• Просмотрите текущие параметры датчика в реальном времени

Если при проверке выявлены отклонения от нормы, вероятно, датчик скорости нуждается в замене. Рекомендуется обратиться в специализированный сервис для точной диагностики и ремонта.

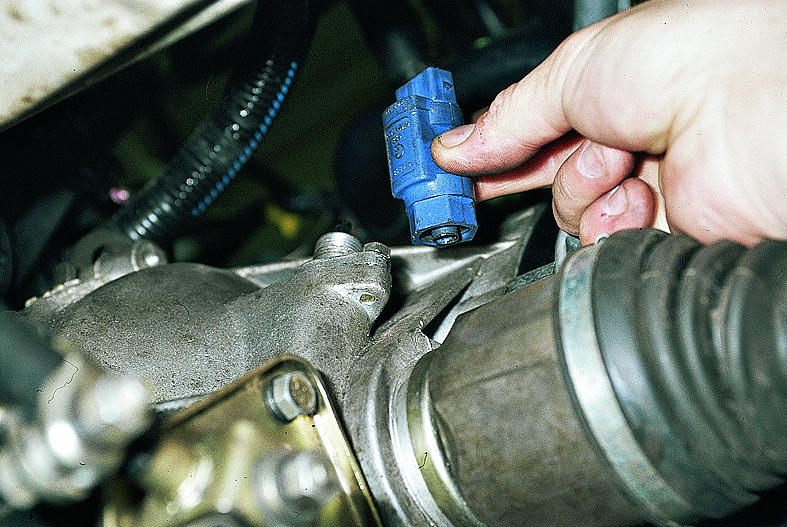

Процедура замены датчика скорости на ВАЗ-2112

Замена датчика скорости на ВАЗ-2112 — процедура, которую при определенных навыках можно выполнить самостоятельно. Вот пошаговая инструкция:

1. Отключите отрицательную клемму аккумулятора
2. Найдите датчик на верхней части КПП
3. Отсоедините электрический разъем от датчика
4. Открутите болт крепления датчика (ключ на 10 мм)
5. Аккуратно извлеките датчик из посадочного места
6. Установите новый датчик в обратном порядке
7. Убедитесь в надежности крепления и подключения
8. Подключите аккумулятор и проверьте работу спидометра

Важно: При установке нового датчика не прилагайте чрезмерных усилий, чтобы не повредить пластиковый корпус или резьбу. Также убедитесь, что вы приобрели датчик, соответствующий году выпуска вашего автомобиля.

Экономия топлива благодаря исправному датчику скорости

Мало кто знает, но исправный датчик скорости на ВАЗ-2112 может способствовать экономии топлива. Как это работает?

• При движении накатом на скорости выше 20 км/ч датчик передает информацию в ЭБУ
• ЭБУ анализирует данные о скорости и положении педали газа
• Если педаль газа отпущена, система отключает подачу топлива
• Происходит так называемое «торможение двигателем»
• При этом расход топлива снижается до минимума

Таким образом, простая замена неисправного датчика скорости может не только восстановить корректную работу спидометра, но и помочь сэкономить на топливе в долгосрочной перспективе.

Заключение и рекомендации по обслуживанию датчика скорости

Датчик скорости — важный элемент электронной системы управления автомобилем ВАЗ-2112. Его исправная работа обеспечивает не только корректные показания спидометра, но и влияет на работу других систем автомобиля.

Для поддержания датчика скорости в рабочем состоянии рекомендуется:

• Регулярно проводить визуальный осмотр датчика и проводки
• При появлении признаков неисправности своевременно проводить диагностику
• Использовать только оригинальные запчасти или качественные аналоги
• Соблюдать правила установки и не прилагать чрезмерных усилий при монтаже
• При отсутствии навыков обращаться к специалистам для замены датчика

Следуя этим рекомендациям, вы сможете обеспечить долгую и надежную работу датчика скорости на вашем ВАЗ-2112, а значит, и корректную работу всех зависимых систем автомобиля.

Где находится датчик скорости на ВАЗ-2112 16 клапанов: фото, видео

Автомобиль: ВАЗ-2112.
Спрашивает: Чуев Сергей.
Суть вопроса: Где находится датчик скорости на ВАЗ-2112, хочу его заменить, но никак не найду где он?

---

Здравствуйте! Подскажите, пожалуйста, где на ВАЗ-2112 с 16-ти клапанным двигателем находится датчик скорости? Мне надо его проверить потому, что стрелка на спидометре работает как-то хаотично и нестабильно.

---

Содержание

• 1 Датчик скорости
• 2 Виды датчиков
  • 2.1 Где находится датчик скорости
  • 2.2 Схема подключения
• 3 Факты о датчике скорости

Датчик скорости

Датчик скорости находится рядом с щупом под корпусом воздушного фильтра

Основная цель и предназначение датчика скорости на ВАЗ-2112 заключается в получении и диагностике всей информации о количестве оборотов, исходящих от шестерён коробки переключения передач и передних колёс. После чего вся информация передаётся на электронный блок управления и контроллер ,обрабатывая всю полученную информацию, посылает её на панель приборов в виде стрелочного обозначения на стрелке спидометра.

The following two tabs change content below.

• Об эксперте:

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Кроме этого ЭБУ способен одновременно рассчитать все пропорции топлива, которые подаются в камеры сгорания.

Виды датчиков

На ВАЗ-2112 устанавливались два вида датчиков, на модели до 2006 года выпуска механического типа, а уже после полностью электронные.

Датчик скорости старого типа.

Датчик скорости нового типа.

Где находится датчик скорости

Датчик скорости на ВАЗ-2112 расположен на коробке переключения передач, а точнее в верхней его части. Это делает его полностью видимым и доступным из подкапотного пространства. Этот датчик можно увидеть, если заглянуть в район правого шруса. К датчику присоединён кабель питания, а к корпусу он зафиксирован при помощи одного болта.

Датчик скорости на посадочном месте.

Схема подключения

Схема достаточно простая.

Подключение датчика скорости к системе происходит через контроллер ЭБУ, поэтому выход из строя этого датчика возможен как из-за выхода самого элемента, так и проводки.

Однако так как сам датчик неподвижен, ломается он крайне редко, чего нельзя сказать о колодке питания. Так как этот элемент всегда находится на открытом воздухе и чаще подвержен коррозии в связи воздействия влаги и влажности.

Факты о датчике скорости

Благодаря исправному состоянию датчика скорости, владелец автомобиля, осуществляющий торможение двигателем (например, на спуске – прим. ) способен получить экономию топлива. Это происходит из-за того, что при движении накатом датчик скорости передаёт информацию о скорости автомобиля, а датчик холостого хода анализирует эти данные и отключает систему подачи топлива. Тем самым экономия топлива в таких ситуациях «просто налицо».

Замена датчика скорости на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик скорости – определяет скорость у автомобиля, вставляется в коробку, работает по принципу датчика холла, применяется как в инжекторных автомобилях, так и в карбюраторных но только комбинации приборов должна быть с электронным приводом спидометра и кроме того чтобы сигнал на комбинацию приборов давать, он его ещё и контроллеру посылает, а контроллер в свою очередь изменяет работу двигателя в зависимости от того, с какой скоростью движется автомобиль, ярким примером служит ограничение скорости, потому что не все автомобили рассчитаны на высокую скорость и благодаря мозгам и этому датчику, машина быстрее определённой скорости просто не поедет, ещё этот датчик может экономить бензин, делается это всё следующим образом, если автомобиль едет быстрее 20 км.

в час и нога с педали газа убирается, то в этом случае топливо перестаёт подаваться в мотор и происходит плавное торможение двигателя.

Примечание!
Чтобы осуществить замену этого датчика, понадобятся: Гаечные ключи, накидные и перчатки, если решите произвести проверку датчика на исправность (А делается это не очень легко, проще датчик на заведомо исправный поменять, но всё же как проверять мы напишем), будут нужны две иголочки тонкие, вольтметр и домкрат, а так же знать проводку будет нужно!

Краткое содержание:

• Замена датчика скорости
• Дополнительный видео-ролик

Где находится датчик скорости?
Он завёрнут в коробку передач и к нему, как и к любому другому датчику подсоединяется колодка с проводами, для того чтобы добраться до него, нужно будет открыть капот и подлезть с водительской стороны к коробки, она находится в самой нижней части двигателя и поэтому добраться до неё не так то легко будет, особенно до самого датчика, потому что он вообще сбоку завёрнув, отвернуть то его ещё хоть как то удобно, но вот если Вы его на работоспособность решите проверить, то по трудится будет нужно, вить датчик же проверяется, не снимаясь с автомобиля, более подробно его месторасположение, Вы можете просмотреть на фотографии чуть ниже:

Когда нужно менять датчик скорости?
Если с работой комбинации приборов (А именно спидометра) начались проблемы, не работает он к примеру или работает но неверно, то уже можно подумать будет, на датчик скорости, если со всем этим у двигателя упала тяга, повысился расход и появился не ровный холостой ход, то датчик этот менять уже нужно без сомнения, ко всему этому если бортовой компьютер ещё выдавать ошибки начнёт, такие как Р0500 (Это ошибка говорит о том, что нет сигнала от датчика скорости) или Р0503 (Прерывающийся сигнал, исходящий от датчика скорости), то можно уже со 100% вероятностью сказать что дело в нём или в проводке, для начала замените его, если ничего не изменится то проводкой займитесь.

Примечание!
На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание!
Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание!
Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик:
Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Замена датчика скорости на ВАЗ-2112

Содержание

• Принцип работы датчика скорости
• Какой датчик выбрать?
• Основные неисправности
  • Диагностика датчика скорости
• Процедура замены
  • На старых моделях
  • На новых моделях
• Проверка всех элементов на работоспособность 90 006

Если спидометр или одометр на приборной панели вашего автомобиля перестал работать, а стрелка скорости автомобиля показывает просто нелепые цифры, то датчик скорости вашего автомобиля вышел из строя. Заменить это устройство не составит труда даже тем, кто никогда не сталкивался с такой проблемой, так как ремонт доступен даже своими руками, ниже мы подробно расскажем, как это сделать.

Принцип работы датчика скорости

Датчик скорости находится в коробке передач (здесь какое масло заливать в коробку передач) и предназначен для сбора информации с коробки передач о количестве оборотов, передаваемых на водить колеса, затем преобразовывать их в электронный сигнал и отправлять на ЭБУ (электронный блок управления — прим.).

В зависимости от года выпуска автомобиля на пост управления монтируются разные типы датчиков. До 2006 года предыдущая модификация располагалась в виде тяги с шестерней, а более поздние модели оснащались полностью электронным устройством.

Какой датчик выбрать?

Если замена датчика не связана с его загрязнением или обрывом площадок на проводах, то замена необходима по артикулам производителя:

• Старый механический тип 2110-3843010Ф. Датчик скорости старого образца
• Новый электронный тип 2170-3843010. Датчик скорости нового типа

При выборе датчика старого типа обратите внимание на его состав. Пластиковые модели не долговечны и могут нанести еще больший ущерб, если сломаются внутри редуктора.

Основные неисправности

Среди явных неисправностей датчика скорости на ВАЗ-2112 можно выделить явные:

• Неверные и непостоянные показания спидометра или одометра.
• Нестабильная работа двигателя на холостом ходу.
• Ошибки бортового компьютера (P0500 и P0503).

Диагностика датчика скорости

Диагностика устройства с механическим приводом проста. Просто подключите кабель питания к снятому датчику и включите его шестерню. Если датчик работает, стрелка спидометра изменит положение.

Диагностика электронного аналога тоже не представляет сложности. Просто прикоснитесь одним металлическим концом к центральному контакту разъема, а другим — к корпусу двигателя. При хорошем сенсоре стрелка начнет двигаться.

Процедура замены

Для замены не требуется никаких навыков, просто следуйте нашим инструкциям.

На старых моделях

1. Отсоедините отрицательную клемму аккумуляторной батареи.
2. На старых моделях находится сверху коробки передач, достаем со стороны дроссельной заслонки.
3. Если хомуты мешают, ослабьте их.
4. Выдавите монтажные скобы из блока.
5. При помощи ключа на «17» откручиваем. Датчик скорости старого образца на месте.
6. Затем отверните гайку привода.
7. Установите новый датчик в том же порядке, что и при его снятии. Датчик снят.

Затяните датчик осторожно, строго по часовой стрелке.

На новых моделях

1. Отсоедините отрицательный кабель аккумуляторной батареи.
2. Так же ослабляем хомуты гофры, если они мешают и откладываем в сторону.
3. Выключите датчик.
4. Ключом «на 10» открутите болт крепления. Датчик скорости сиденья
5. С помощью мелких волосков снять с места фиксации.
6. Ставим новый датчик и подключаем все в том же порядке что и разборка.

Проверка всех элементов на работоспособность

После выполнения этой работы любые проблемы, связанные с датчиками на панели приборов, должны исчезнуть. Если он остался, то следует обратить пристальное внимание на состояние проводки всех контактов и соединений.

Датчик вращающегося крутящего момента Lorenz DR-2112-R, 5 В пост. 0002 № MFG:

${модель продукта}

Подпишитесь на LORENZ

Получайте уведомления о новых и поступающих запасах

Lorenz

Идентификатор продукта: ${ getProductId() }

MFG #: ${ product.model } 9 0003

${ _applyMoneyFormat(getPrice() / 100, ‘USD’, ‘символ’)}

Сэкономьте до 15% мгновенно зарегистрировавшись или войдя в систему

Прейскурантная цена:

${ _applyMoneyFormat(getListPrice() / 100, ‘USD’, ‘symbol’)} ${(getDiscountPercent()*100 + Number(preferred_pricing)). toFixed(2)}% скидка

Цена по прейскуранту:

${ _applyMoneyFormat(getPrice(false) / 100, ‘USD’, ‘symbol’)} ${(Число(preferred_pricing)).toFixed(2)}% скидка

${ _applyMoneyFormat(getOutOfStockPrice() / 100, ‘USD’, ‘символ’)}

Нужно ${shippingArrivalDayOfWeek}, ${shippingArrivalDate.format(‘МММ. ДД’) }? Закажите его в течение следующего ${shippingCountDown} и выберите авиадоставку на следующий день при оформлении заказа.

* В зависимости от рабочего времени (см. условия доставки)

Количество
В наличии Осталось только ${getQuantityAvailable()}

${кол-во}0

Будьте в курсе

Нажмите здесь, чтобы получить уведомление, как только этот товар снова в наличии

Программа оптовых закупок других датчиков

Мы приобретаем новые и бывшие в употреблении другие датчики оптом.
Щелкните здесь, чтобы запросить бесплатную оценку настольного компьютера из вашего списка.

${вариант.имя}

-1 ? ‘активный’: », isOptionGreyedOut (вариант, вариант)? ‘v-chip—grey’: »]» @click=»selectOption(вариант, вариант)»> ${getOptionValue(опция)}

Предметы

-1 ? ‘активный’ : »]» @click=»selectItem(item)»> ${элемент.описание}

${ _applyMoneyFormat(getPrice() / 100, ‘доллары США’, ‘символ’)}

${ _applyMoneyFormat(getPrice(false) / 100, ‘доллары США’, ‘символ’)} ${ _applyMoneyFormat(getListPrice() / 100, ‘доллары США’, ‘символ’)}

Сэкономьте до 15% мгновенно зарегистрировавшись или войдя в систему

${ _applyMoneyFormat(getOutOfStockPrice() / 100, ‘доллары США’, ‘символ’)}

Количество
В наличии Осталось только ${getQuantityAvailable()}

${кол-во}0

Будьте в курсе

Нажмите здесь, чтобы получить уведомление, как только этот товар снова в наличии

Программа оптовых закупок других датчиков

Мы приобретаем новые и бывшие в употреблении другие датчики оптом.
Щелкните здесь, чтобы запросить бесплатную оценку настольного компьютера из вашего списка.

${вариант.имя}

-1 ? ‘активный’: », isOptionGreyedOut (вариант, вариант)? ‘v-chip—grey’: »]» @click=»selectOption(вариант, вариант)»> ${ option.value == ноль? ‘Н/Д’ : option.value }

Предметы

-1 ? ‘активный’ : »]» @click=»selectItem(item)»> ${элемент.описание}

Сведения о продукте

${ getProductId() }

${ getCondition() }

${ product.brand.name }

${ product.model }

${getSpecToDisplayByCategoryAttributeId(attribute.id)}

${ _getVar(combination, ‘custom_description’) }

${ _getVar(combination, ‘additional_notes’) }

Сведения о доставке

• 9,99 $ 2-дневная внутренняя доставка
• Международная доставка по фиксированной ставке

${ getWarehouses().map(s => s.address + ‘, ‘ + s.city + ‘, ‘ + s.state).join(‘ / ‘) }

Весь мир

Санкционированные регионы

${combination.
