Датчик температуры ds1820. Герметичный цифровой датчик температуры DS18B20: характеристики, применение, подключение

Как работает водонепроницаемый датчик DS18B20. Какие у него технические характеристики. Для чего используется DS18B20. Как правильно подключить датчик к Arduino или Raspberry Pi. Какие преимущества у DS18B20 перед аналоговыми датчиками.

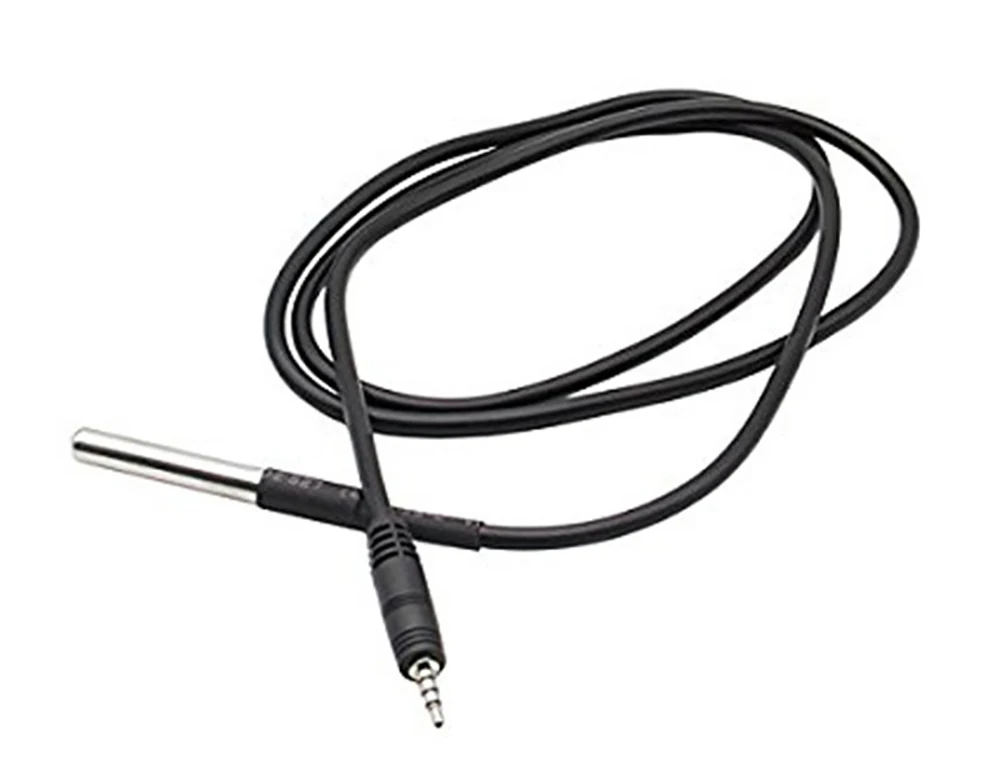

Что такое герметичный датчик температуры DS18B20

DS18B20 — это цифровой датчик температуры, выпускаемый компанией Maxim Integrated (ранее Dallas Semiconductor). Его ключевые особенности:

• Герметичный корпус, позволяющий использовать датчик в условиях высокой влажности и даже погружать в жидкости
• Цифровой интерфейс 1-Wire для подключения и передачи данных
• Возможность подключения нескольких датчиков на одну линию связи
• Высокая точность измерений: ±0,5°C в диапазоне от -10°C до +85°C
• Широкий диапазон измеряемых температур: от -55°C до +125°C

Благодаря своим характеристикам DS18B20 стал очень популярным датчиком для различных проектов на базе Arduino, Raspberry Pi и других микроконтроллеров.

Технические характеристики DS18B20

Рассмотрим подробнее основные параметры герметичного датчика DS18B20:

• Диапазон измеряемых температур: от -55°C до +125°C
• Точность измерений:
  • ±0,5°C в диапазоне от -10°C до +85°C
  • ±2°C во всем рабочем диапазоне
• Разрешение АЦП: 9-12 бит (настраиваемое)
• Время преобразования при 12-битном разрешении: 750 мс
• Напряжение питания: от 3,0В до 5,5В
• Потребляемый ток:
  • 1,5 мкА в режиме ожидания
  • 1 мА при проведении измерения
• Интерфейс: 1-Wire (требуется всего один вывод микроконтроллера)
• Уникальный 64-битный серийный код, позволяющий подключать несколько датчиков на одну шину
• Длина кабеля: 1 метр

Области применения DS18B20

Герметичный датчик DS18B20 находит применение во многих сферах благодаря своей надежности и простоте использования:

• Системы «Умный дом» для контроля температуры в помещениях
• Метеостанции
• Системы вентиляции и кондиционирования
• Контроль температуры в аквариумах
• Мониторинг температуры почвы в теплицах
• Системы управления отоплением
• Холодильное оборудование
• Промышленные системы мониторинга температуры

Водонепроницаемость датчика позволяет использовать его даже в агрессивных средах, например, для измерения температуры различных жидкостей.

Как подключить DS18B20 к Arduino

Подключение датчика DS18B20 к Arduino несложное, но требует соблюдения некоторых правил:

1. Подключите черный провод (GND) датчика к выводу GND Arduino
2. Красный провод (VDD) подключите к выводу 5V Arduino
3. Желтый или белый провод (DQ) — это линия данных. Подключите его к любому цифровому выводу Arduino, например, D2
4. Между линией данных и питанием нужно установить подтягивающий резистор 4,7 кОм

Схема подключения будет выглядеть следующим образом:

• DS18B20 GND (черный) -> Arduino GND
• DS18B20 VDD (красный) -> Arduino 5V
• DS18B20 DQ (желтый/белый) -> Arduino D2
• Резистор 4,7 кОм между VDD и DQ

Для работы с датчиком потребуются библиотеки OneWire и DallasTemperature. Их можно установить через менеджер библиотек Arduino IDE.

Преимущества DS18B20 перед аналоговыми датчиками

Цифровой датчик DS18B20 имеет ряд преимуществ по сравнению с аналоговыми термисторами и термопарами:

• Не требует калибровки — выдает значение температуры сразу в градусах Цельсия
• Высокая точность измерений во всем диапазоне температур
• Нет необходимости в АЦП — датчик сам преобразует аналоговый сигнал в цифровой
• Возможность подключения нескольких датчиков на одну линию
• Большая длина кабеля не влияет на точность измерений
• Встроенная защита от помех
• Энергоэффективность — низкое энергопотребление в режиме ожидания

Эти особенности делают DS18B20 отличным выбором для многих проектов, где требуется надежное и точное измерение температуры.

Особенности программирования DS18B20

При работе с датчиком DS18B20 следует учитывать некоторые нюансы программирования:

• Инициализация датчика занимает некоторое время, поэтому первое измерение рекомендуется делать через 1-2 секунды после подачи питания
• Время преобразования температуры зависит от выбранного разрешения АЦП. При максимальном 12-битном разрешении оно составляет 750 мс
• Каждый датчик имеет уникальный 64-битный адрес. При работе с несколькими датчиками на одной шине необходимо считывать и хранить эти адреса
• Для повышения точности измерений рекомендуется делать несколько последовательных замеров и вычислять среднее значение
• В библиотеке DallasTemperature есть функции для установки разрешения, проверки наличия датчика на шине, получения адреса и другие полезные возможности

Правильное использование этих особенностей позволит создать надежную систему измерения температуры на базе DS18B20.

Типичные проблемы при работе с DS18B20 и их решение

При использовании датчика DS18B20 иногда возникают определенные трудности. Рассмотрим наиболее распространенные проблемы и способы их решения:

• Датчик не определяется микроконтроллером:
  • Проверьте правильность подключения, особенно наличие подтягивающего резистора
  • Убедитесь, что используется подходящее напряжение питания (3-5,5В)
  • Попробуйте уменьшить длину проводов или использовать экранированный кабель
• Некорректные показания температуры:
  • Проверьте целостность кабеля и качество соединений
  • Убедитесь, что датчик не находится рядом с источниками электромагнитных помех
  • Попробуйте увеличить разрешение АЦП до 12 бит
• Медленная работа при использовании нескольких датчиков:
  • Используйте режим «паразитного питания», если это возможно
  • Оптимизируйте код, чтобы не опрашивать все датчики одновременно

Большинство проблем с DS18B20 решается правильным подключением и корректной настройкой программного обеспечения.

Альтернативы DS18B20: сравнение с другими популярными датчиками температуры

Хотя DS18B20 является очень популярным выбором, существуют и другие датчики температуры, которые могут быть более подходящими для определенных задач. Сравним DS18B20 с некоторыми альтернативами:

• DHT11/DHT22:
  • Преимущества: измеряют также влажность, более низкая цена
  • Недостатки: меньшая точность, не водонепроницаемые, медленнее в работе
• LM35:
  • Преимущества: аналоговый выход, простота использования
  • Недостатки: требует АЦП, меньший диапазон измерений, менее точный
• PT100/PT1000:
  • Преимущества: высокая точность, широкий диапазон температур
  • Недостатки: требуют сложной схемы подключения, дороже
• MAX31855 (для термопар):
  • Преимущества: подходит для очень высоких температур
  • Недостатки: сложнее в использовании, требует термопару

Выбор датчика зависит от конкретной задачи, требуемой точности, условий эксплуатации и бюджета проекта. DS18B20 остается отличным выбором для большинства любительских и многих профессиональных применений благодаря сочетанию точности, надежности и простоты использования.
