Принцип работы умных датчиков света для уличного освещения

Умные датчики света (фотореле) для автоматического включения уличного освещения работают по следующему принципу:

• Датчик измеряет текущий уровень освещенности с помощью фоторезистора или фотодиода
• Когда освещенность падает ниже заданного порога (обычно 10-20 люкс), датчик подает сигнал на включение освещения
• При повышении освещенности выше порога (например, на рассвете) датчик отключает освещение
• Встроенная задержка (обычно 30-60 секунд) предотвращает ложные срабатывания от кратковременных изменений освещенности

Современные умные датчики могут дополнительно анализировать погодные условия, время суток и другие факторы для более точного управления освещением. Некоторые модели имеют возможность удаленной настройки через мобильное приложение.

Преимущества использования умных датчиков света

Внедрение умных датчиков для управления уличным освещением дает ряд существенных преимуществ:

• Снижение энергопотребления на 30-50% за счет автоматического отключения освещения в светлое время суток
• Увеличение срока службы светильников благодаря отсутствию работы вхолостую
• Повышение безопасности на улицах за счет своевременного включения света в темное время
• Экономия на обслуживании — не требуется вручную включать/выключать освещение
• Возможность гибкой настройки режимов работы под конкретные условия

По оценкам экспертов, окупаемость внедрения умных датчиков света составляет 1-2 года. При этом снижается нагрузка на электросети и уменьшается углеродный след.

Где лучше устанавливать датчики освещенности

При выборе места установки датчиков освещенности для уличного освещения следует учитывать несколько важных факторов:

• Датчик должен быть направлен на север, чтобы исключить попадание прямых солнечных лучей
• Не рекомендуется размещать датчик вблизи других источников света (фонари, витрины и т.д.)
• Оптимальная высота установки — 3-5 метров над землей
• Датчик не должен затеняться деревьями, зданиями и другими объектами
• Желательно обеспечить защиту от осадков и пыли

Правильный выбор места установки позволяет обеспечить корректную работу датчика и избежать ложных срабатываний системы освещения. При необходимости рекомендуется использовать несколько датчиков для более точного контроля.

Функции современных интеллектуальных систем управления освещением

Современные умные системы управления уличным освещением предлагают широкий набор полезных функций:

• Удаленный мониторинг и управление через веб-интерфейс или мобильное приложение
• Плавное диммирование для экономии энергии в ночное время
• Адаптивное управление с учетом погоды, трафика и других факторов
• Автоматическое обнаружение неисправностей светильников
• Сбор и анализ данных об энергопотреблении
• Интеграция с другими городскими системами (видеонаблюдение, парковки и т.д.)

Использование интеллектуальных систем позволяет оптимизировать работу уличного освещения, повысить его эффективность и обеспечить дополнительную экономию. По оценкам экспертов, внедрение таких решений может снизить затраты на освещение до 80%.

Типы датчиков света для уличного освещения

Для автоматизации управления уличным освещением используются различные типы датчиков света:

• Фоторезисторы — простые и недорогие датчики, меняющие сопротивление в зависимости от освещенности
• Фотодиоды — более точные полупроводниковые датчики, генерирующие ток под воздействием света
• Фототранзисторы — обладают высокой чувствительностью и быстродействием
• Цифровые датчики освещенности — позволяют получать точные значения освещенности в люксах

Выбор конкретного типа датчика зависит от требований к точности, быстродействию и условий эксплуатации. Современные системы часто используют комбинацию различных датчиков для повышения надежности.

Настройка умных датчиков света

Правильная настройка умных датчиков света критически важна для эффективной работы системы уличного освещения. Основные параметры для настройки:

• Пороговый уровень освещенности для включения/выключения (обычно 10-20 люкс)
• Задержка включения/выключения (30-60 секунд)
• Чувствительность датчика
• Режим работы (по времени, по освещенности, комбинированный)
• Интервалы диммирования в ночное время

Современные датчики позволяют гибко настраивать эти параметры через мобильное приложение или веб-интерфейс. Рекомендуется периодически проверять и корректировать настройки с учетом сезонных изменений освещенности.

Интеграция умных датчиков в систему «умного города»

Умные датчики света для уличного освещения могут быть интегрированы в более широкую систему «умного города», что открывает дополнительные возможности:

• Координация работы освещения с системами видеонаблюдения
• Адаптивное управление с учетом данных о трафике и загруженности дорог
• Оптимизация энергопотребления на основе прогноза погоды
• Интеграция с системами экстренного оповещения
• Сбор данных о качестве воздуха, уровне шума и других параметрах городской среды

Такая интеграция позволяет создать единую экосистему управления городской инфраструктурой, повысить качество жизни горожан и оптимизировать использование ресурсов. По оценкам экспертов, внедрение концепции «умного города» может снизить затраты на управление городским хозяйством на 15-30%.

принцип действия и схема подключения

Перейти к содержанию

Search for:

Статьи об энергетике

На чтение 6 мин. Просмотров 850 Опубликовано 09.05.2021

Содержание

1. Что такое реле освещения?
2. Эксплуатационные характеристики
3. Виды фотоэлементов
4. Схема подключения датчика света
5. Настройка устройства
6. Размещение фотореле

При планировании уличного освещения приходится заранее продумывать всю схему. Ставить в разных местах элементы для включения света неудобно, поэтому приобретают специальный фотоэлемент, который реагирует на наступление темноты. Устройство не занимает много места и само определяет, когда пора включать свет.

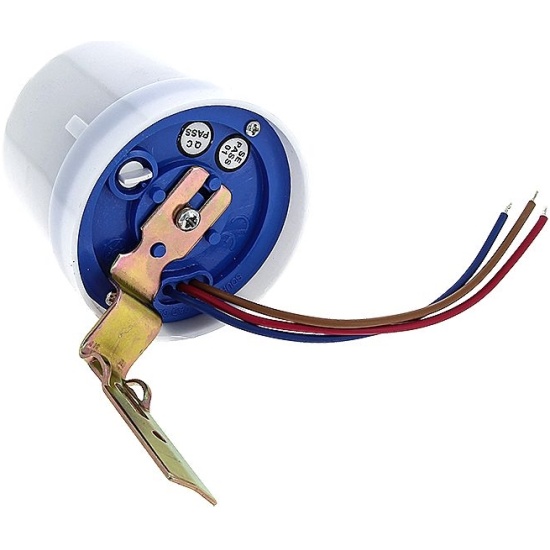

Что такое реле освещения?

Фотореле — это прибор с датчиком, который реагирует на освещение. Если свет падает до обозначенного уровня (обычно настраивается индивидуально), то прибор срабатывает и включается освещение. При изменении показателей свет автоматически отключается. Для определения этого уровня используются фотодиоды, фототранзисторы или другие чувствительные элементы.

Устройство, которое используется в фотореле, мастера считают универсальным. Его также применяют для своевременного полива газона. Естественно, здесь среагировать на определенные показатели не удастся, поэтому тут просто устанавливают время, когда требуется полив растений.

Эксплуатационные характеристики

Технические характеристики у приборов тоже бывают разные. Чтобы не разочароваться в качестве работы устройства, стоит подумать про следующие критерии:

• Режим. В зависимости от региона и погоды выбирают датчик освещенности, который способен выдерживать соответствующую температуру и резкие перепады.
• Защита. Уровень защищенности корпуса отображается на коробке устройства. Для улицы используется класс IP44 и выше. Он подразумевает защиту от воды, грязи и пыли. Для установки внутри помещения используются более дешевые аналоги.
• Напряжение. Приборы выпускают на 12 или 220 вольт. Первые обычно используют для работы от аккумуляторов.
• Мощность. Любой датчик освещенности имеет свой уровень напряжения. Необходимо следить, чтобы нагрузка от всех подключенных приборов не превышала установленный уровень, а лучше — была на 20% меньше его.

Виды фотоэлементов

Существует несколько типов реле освещения: с выносным и встроенным датчиком. Первый тип отличается маленьким размером, его легко защитить от негативных внешних факторов, поскольку устройство располагают в щитке. К блоку управления присоединяется датчик, а уличный прибор выносится за пределы щитка. Расстояние между ними ограничивают, поскольку оно не должно превышать 150 м. Такие устройства быстрее и лучше работают, но не всегда удобны для установки.

Встроенные датчики располагают рядом со светильником. Для этого выбирают такое место, чтобы лампа не светила на датчик, иначе получится некорректная схема установки фотореле. Они выпускаются в прозрачном корпусе, чтобы реле освещения корректно реагировало на перемены.

Если не хочется полагаться на чувствительность прибора, то используют устройства с датчиком. Их предварительно настраивают, чтобы в соответствующее время фотореле включало или выключало свет. В некоторых моделях настройки устанавливают в зависимости от дня недели.

Для более стабильной автоматической работы приобретают модели с регулятором освещенности. Так человек сам указывает пороги срабатывания. Устройства подходят людям, которые нуждаются в освещении не только вечером, но и днем, при пасмурной или облачной погоде.

Для экономии электричества покупают фотоэлементы с датчиком присутствия. Они срабатывают, только когда в обозначенной зоне есть движущийся объект. Некоторым не подходит такой фотодатчик для уличного освещения, поскольку они также реагируют на животных.

Схема подключения датчика света

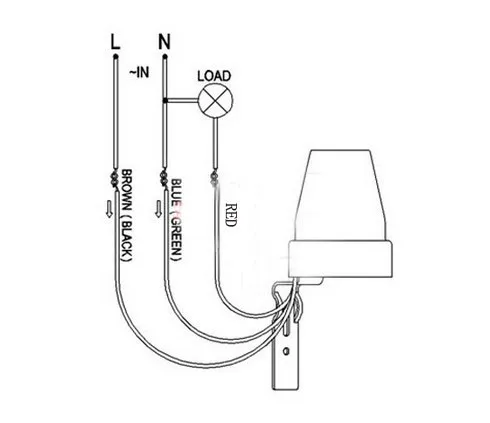

Рекомендации к установке обычно есть в инструкции к устройству. В самых простых моделях идет ноль с фазой на входе, а на выходе с фазы нагрузка идет на фонарь, с ноля — на шину или автомат.

Провода соединяют в монтажной коробке, герметичную часть прибора потом оставляют на улице. Ниже представлена схема подключения фотореле через коробку.



Когда датчик используется для контроля работы фонаря или другого мощного устройства, то к фотореле добавляют контактор (пускатель). Он позволяет переносить пусковые токи и корректно работать.



Модели с датчиком движения тоже устанавливаются просто. Для него предварительно настраивается светочувствительность, только после этого провода подсоединяют по определенной схеме.

Особенности подключения датчика меняются в зависимости от того, какого производителя выбрал человек. Крупные фирмы стараются придерживаться общей схемы, чтобы покупатель смог быстрее во всем разобраться. Поэтому на каждом устройстве есть три провода: красный — его направляют на лампы; синий или зеленый — идет на нейтраль; черный — переходит на фазу.

Настройка устройства

Во всех моделях есть возможности для регулирования режима работы. Чтобы вручную ввести требуемые параметры, регулятор поворачивают и направляют в нужную сторону. Обычно на фотореле есть следующие критерии настроек:

• Срабатывание. Настраивая порог реагирования, человек увеличивает или уменьшает чувствительность купленного прибора. Этот показатель редко занижают, но иногда это оправдано. Например, зимой, когда свет отражается от снега, или в участках, где и так хватает освещенности.
• Степень освещенности. Так определяют уровень работы приборов, на которое перенаправляется реле. При достижении нижней границы устройство срабатывает и подается питание. Производители предлагают диапазон от 20 до 80 лк. Нижнее значение — самое слабое освещение, в этом случае человек с трудом различает предметы и лица.
• Задержка. Параметр регулируют для того, чтобы предотвратить ложные срабатывания. Задержка в несколько секунд предотвратит выключение, если на участок попал свет от фар проезжающей машины. То же самое происходит при срабатывании регулятора от временного затемнения.

Экспериментирование с этими настройками позволит сэкономить на электроэнергии, а также предотвратить частые ложные срабатывания.

Размещение фотореле

Если неправильно определить место установки фотоэлемента, то даже корректные настройки и подключение прибора окажутся бесполезной тратой времени, поэтому стоит учитывать следующее:

• читайте инструкцию перед монтажом, производители всегда оставляют в ней рекомендации или схемы подключения;
• расположите фотодатчик так, чтобы на него не попадал искусственный свет, тень также исказит показатели и заставит устройство некорректно работать;
• фиксировать гаджет в перевернутом виде тоже нельзя, это скажется на чувствительности, а также сроке эксплуатации;
• устанавливать фотореле возле горючих поверхностей или химически активных веществ тоже нельзя;
• при выборе места и способа монтажа учитывайте, насколько чувствителен прибор к грязи, пыли, влаги.

Выносные устройства располагают в таком месте, чтобы дневной свет оказался в прямой досягаемости. При этом следят за тем, чтобы включенный свет располагался как можно дальше от светильников. Фотореле обычно ставят в 2–3 метрах от приборов.

Если прибор требуется для высокого фонаря, то его фиксируют позади плафона. Так исключается риск случайного затемнения или попадания искусственного света.

Установленное по описанным правила реле не только сэкономит время, но и уменьшит расход электричества. Ориентируясь на заранее определенные параметры, человек сможет купить устройство, которое полностью удовлетворит его потребности.
