Датчик влажности воздуха: принцип работы (действия), виды (типы), применение, схема подключения, настройка и установка.

Содержание

принцип работы (действия), виды (типы), применение, схема подключения, настройка и установка.

Гигрометр необходим для измерения соответствующих показателей, причем не только в быту, но и в сельском хозяйстве и в промышленности (например, для измерения влажности почвы или для измерения остаточной влажности в древесине в процессе сушки).

В быту датчик контроля влажности воздуха обеспечивает контроль микроклимата, на предприятиях – точность технологических процессов и сохранность оборудования, в сельском хозяйстве – оценку качества почв, их плодородности. Конечно, настройка комнатного датчика от промышленного отличается. Кроме того, отличается и сам способ измерения. Чтобы сделать какие-то выводы или настроить оборудование для совместной работы, важно понимать, какой именно величиной измеряется влажность. И здесь возможно несколько вариантов:

  • Абсолютное значение, в граммах на кубометр;
  • Относительное значение, в единицах RH;
  • В процентах от массы исследуемых образцов, если речь идет о твердых телах, материалах;
  • В частях воды на 1000000 частей веса образца или ppm.

Абсолютная влажность или влагоемкость может варьироваться от 0 до 100% (то есть до полного насыщения, теоретически). Большинство бытовых гигрометров измеряют именно ее.

Принцип работы (действия) датчика измерения влажности воздуха

Существует 5 типов гигрометров, различающихся по принципу действия:

  • Емкостные. Это простые модели, представляющие собой конденсаторы с воздухом как диэлектриком. Диэлектрическая проницаемость воздуха напрямую связана с влажностью, а при изменении влажности меняется и емкость воздушного конденсатора. Также есть модели с содержанием диэлектрика в воздушном зазоре: они срабатывают лучше, чем «просто воздушные». Такими устройствами уже можно измерять содержание воды в твердых веществах (позволяет измерить влажность исследуемого образца, помещенного между обкладками конденсатора, в том случае, если она превышает 0,5%).к этой категории относятся и тонкопленочные гигрометры с гребенчатыми электродами вместо обкладок. В них также присутствуют термодатчики, обеспечивающие компенсацию.
  • Резистивные. Конструкционно эти датчики влажности представляют собой два электрода на подложке, причем поверх электродов наносится материал с малым сопротивлением (величина сопротивления сильно меняется в зависимости от влажности). Часто в качестве покрытия используют оксид алюминия, который хорошо поглощает влагу из окружающей среды. Резистивные датчики измеряют величину протекающего тока и стоят недорого.
  • Термисторные или психометрические. Устройства представляют собой пару одинаковых термисторов (нелинейных электронных компонентов с сопротивлением, сильно зависящим от температуры). Работает следующим образом: один термистор размещают в герметичной камере, заполненной сухим воздухом, второй – в камере с отверстиями, через которые проходит воздух для измерений. Термисторы соединены по мостовой схеме: если на выходе получается нулевое напряжение, то влажность в камерах одинакова, если нет – то разность показателей влажности в камерах можно измерить в соответствии со значением полученного напряжения.
  • Оптические, также носят название конденсационные. Это – самый точный тип устройств, основанный на таком физическом понятии как «точка росы». В процессе определяется температура, при которой на поверхности материала выпадает конденсат. В зависимости от температуры точки росы измеряется влажность окружающей среды. В простейшем случае такие конструкции представляют собой светодиод, подсвечивающий зеркальную поверхность, после чего луч света меняет направление и попадает на фотодетектор. Зеркало подогревается или охлаждается высокоточным температурным регулятором (термоэлектрическим насосом), а в момент выпадения конденсата температуру фиксируют соответствующим датчиком. Для работы важно, чтобы зеркало было чистым: в конденсированных каплях воды световые лучи преломляются, и величина тока в цепи фотодетектора падает.
  • Электронные. Основной принцип действия этого устройства – измерение концентрации электролита, которым покрыт электроизоляционный материал. Часто используют концентрированный раствор хлорида лития, высокочувствительного к изменениям влажности. Электронные гигрометры зачастую дополнены еще и термометром, что позволяет производить замеры с высокой точностью. Для замеров влажности почвы тоже используют электронные гигрометры, представляющие собой 2 электрода, погружаемые в грунт. Влажность измеряется в зависимости от уровня токопроводимости земли.

Виды и типы датчиков измерения влажности воздуха

При выборе конкретного типа датчика, исходя из его принципа работы, следует учитывать основные факторы:

  • Какую величину влажности понадобится измерять – относительную или абсолютную;
  • Где будет замеряться влажность – в воздухе, в почве, в образце материала;
  • Имеет ли значение гистерезис, с какой точностью необходимы измерения и в каком диапазоне они будут проводиться.

Так, самыми точными датчиками считаются оптические, но они же и самые дорогие. Емкостные часто применяются в бытовой технике и в промышленном оборудовании. Их ключевое преимущество – устойчивость к высоким температурам и химическим испарениям. В быту чаще всего применяют резистивные детекторы, работающие с относительно малым временем отклика, от 10 до 30 секунд. Они могут работать в температурном диапазоне от -40 до +100 градусов, но чувствительны к химическим и масляным испарениям. Электронные хороши тем, что благодаря компьютерной калибровке работают с высокой точностью.

У всех этих моделей есть преимущества и недостатки, а также факторы, влияющие на точность измерений.

Применение датчиков измерения влажности воздуха

В промышленных условиях, для определения относительной влажности почв, материалов или помещений чаще используются гигрометры, измеряющие относительную влажность. Они оснащены встроенными преобразователями сигналов и легко интегрируются в соответствующую измерительную систему. Также эти приборы могут иметь встроенный датчик температуры, чтобы проводить комплексный контроль микроклимата и устанавливать реальную связь между уровнями температуры и влажности.

Для измерения относительной влажности воздуха наиболее доступны несколько типов датчиков: психрометрические, аспирационные, емкостные и резистивные.

Рассмотрим более детально каждый вид датчика.

Датчики емкостного и резистивного типа часто используют в офисных системах климат-контроля, где показатели влажности могут варьироваться от 30 до 70%.

Для агропромышленных комплексов (теплиц, грибоводческих хозяйств, овощехранилищах) такие модели не подойдут, так как в условиях повышенной влажности и при возможном выпадении конденсата дают сбой и могут показывать значения с погрешностью до 6%. В этом случае рекомендуется использование психрометрических датчиков.

Если замеры производятся в зонах с воздушным потоком, то стоит применять аспирационный датчик, то есть психрометрический, дополненный вентилятором. За счет работы электровентилятора на мокром термометре создается нормированный воздушный поток. При измерении высокой относительной влажности воздуха такой прибор дает погрешность 1%, не более.

В целом область использования датчиков влажности воздуха очень широка и включает в себя:

  • Поддержание микроклимата в заданных пределах на производстве, оборудованном чувствительными к влажности электронными приборами;
  • Контроль за показателями влажности в офисных помещениях, в быту;
  • В сфере ЖКХ – в котельных и на водоочистных станциях позволяют не допустить образование конденсата;
  • Периодический контроль помогает предотвратить появление грибка, плесени на стенах здания или в складе.

Схема подключения датчика измерения влажности воздуха, его настройка и установка

В большинстве случаев такие датчики монтируются на твердую поверхность. Корпус может закрепляться на стене винтами (он твердый, прочный и выполнен из огнеупорного пластика). Внутри корпуса гигрометра расположен клеммник с контактами, который используется для подключения (задействуется схема, предоставленная производителем).

Подключение производится кабелем через кабельный ввод, при этом соответствующую гайку обязательно затягивают до упора, чтобы сохранить герметичность корпуса (в большинстве моделей он соответствует классу защиты от внешних воздействий IP65). Также можно использовать экранированный кабель, если предполагается, что устройство будет работать в зоне с высоким уровнем электромагнитных помех. Настройка и калибровка производятся после подключения в «рабочих» условиях.

В компании «Измеркон» можно приобрести датчики влажности, преобразователи температуры и влажности с релейными выходами, с цифровым интерфейсом, с внешними зондами, а также WEB-датчики. Есть модели гигрометров с подключением по Wi-Fi, способные передавать данные через интернет.

Датчики влажности воздуха и газов

Датчик  для измерения влажности воздуха – это гигрометр (или – влагомер). Датчики влажности воздуха и газов позволяют замерять влажность воздушной среды, почвы, различных сыпучих субстанций.

Особенным спросом датчики (преобразователи) влажности воздуха (по-другому – влагомеры воздуха) пользуются в пищевой промышленности, машиностроении, сельском хозяйстве, производстве климатического оборудования. К примеру, такой датчик (преобразователь) влажности воздуха для вентилятора используется в вытяжных системах промышленного типа для включения вытяжного вентилятора при достижении в производственном помещении определенного уровня влажности воздуха.

Датчики  влажности воздуха и газов используется на газоперерабатывающих заводах для определения степени влажности природного газа.

Некоторые модели гигрометров могут измерять влажность и температуру воздуха одновременно – это позволяет использовать их для высокотехнологичных замеров, необходимых в сложных условиях окружающей среды. Такие приборы имеют название термогигрометры и используются в различных сферах промышленности.

Влажность

Измеритель влажности воздуха может быть рассчитан на измерение абсолютной или относительной влажности. Каждый из этих показателей отличается единицами измерения и принципом вычисления показателей.

Абсолютная влажность – это показатель количества жидкости (пара) в единице объема воздушной массы. Датчик абсолютной влажности при показании результатов замеров использует такую единицу измерения как г/м³.

Относительная влажность может определяться разными вариантами вычислений, но все имеют одинаковые величины вычисления – отношение количества пара, находящегося в воздухе с определенными температурными показателями к его максимально возможному насыщению. Датчик относительной влажности использует при показании результатов измерений процентное исчисление RH.

Датчики (преобразователь, влагомер, измеритель, прибор) влажности воздуха E+E Electronik

Датчики (преобразователи, влагомеры, измерители, приборы) влажности воздуха E+E Electronik австрийского производства представлены широким спектром моделей для различных областей применения. В основном это емкостные сенсоры, созданные на основе тонкопленочных технологий. Преимущество таких датчиков контроля влажности – высокая точность измерений, длительная стабильность и воспроизводимость данных, стойкость к негативному влиянию окружающей среды, в частности, загрязнениям и химическим воздействиям.

Датчики влажности воздуха/газов Вы можете купить в Санкт-Петербурге (СПб), Москве, Казани, Нижнем Новгороде, Челябинске, Новосибирске, Екатеринбурге, Самаре, Омске, Уфе, Ростове, Перми, Воронеже, Волгограде и других городах России.

Датчики влажности и температуры от Полтраф - достойная альтернатива датчикам и преобразователям влажности воздуха и газов Вайсала (Vaisala), С+С (S+S), Regin, VCP, Rotronic

Применение датчиков уровня по отраслям:

Датчики влажности воздуха и газов для систем вентиляции и кондиционирования

Датчики влажности воздуха для  птицефабрик

Датчики влажности воздуха для микроклимата в теплицах

Датчики влажности воздуха для грибоводства

Датчики влажности воздуха  для овощехранилищ и складов

Датчики влажности воздуха  и газов для свиноферм и животноводства

Все датчики влажности воздуха и газов, которые вы можете купить в Полтраф занесены в реестр средств измерения России и Казахстана.

Подбор влагомеров – датчиков для поддержания качества хранения продукции

Измерение влажности воздуха проводится при регулировке микроклимата бытовых, домашних и производственных помещений. Приборы для измерения влажности воздуха помогают сохранить качество продукции и обеспечить комфортные бытовые условия.

Выбрать и купить датчик влажности вы можете в интернет-магазине …


Модели приборов, измеряющих влажность воздуха

Области применения приборов для измерения влажности воздуха

Влагомеры воздуха применяются как в быту, так и на производстве:

  • Персональные жилые помещения (дома и квартиры)
  • Производственные помещения (склады, серверные комнаты)
  • Детские зоны (охлаждаемые)
  • Музеи и архивы, лаборатории (хранение экспонатов, защита техники)
  • Магазины (витрины, рефрижераторы, поддержание микроклимата в садоводчестве)
  • Сельское хозяйство (измерение параметров среды при хранении семян, в животноводстве и птицеводстве)
  • Помещения с требованиями защиты от статического электричества
  • Системы вентиляции

Назначение приборов для определения влажности воздуха

Основные задачи, решаемые датчиками влажности воздуха:

  • Измерение влажности и температуры воздуха в помещении
  • Непрерывный контроль и документирование данных по влажности/температуре во время транспортировки продукции
  • Поддержание необходимого микроклимата для обеспечения надлежащего качества хранения продуктов, требующих специальных условий (на складах)
  • Регистрация данных в системах вентиляции и кондиционирования зданий/помещений
  • Сигнализация о предельных значениях температуры и влажности
  • Поддержание требуемого уровня комфорта в помещениях с людьми, обеспечение хорошего самочувствия (измеритель влажности воздуха в помещении)

Также можно купить датчик влажности воздуха, наделенный множеством нестандартных функций (измерение освещения, потока воздуха, давления, турбулентности, лучистого тепла, параметров газов и т. п.) для профессиональной работы в специальных условиях.

Преимущества измерителя влажности воздуха

Достоинства датчиков влажности воздуха зависят от используемых рабочих принципов. У распространенного емкостного типа они такие:

  • Высокая надежность и широкий рабочий диапазон
  • Хорошая точность
  • Малые габариты
  • Низкая стоимость

Недостатки

Основной недостаток, присущий влагомерам для воздуха с емкостными датчиками:

  • Инерционность измерений; возникают трудности в точном измерении абсолютной влажности в процессах, где скорость измерения температуры и относительной влажности воздуха соизмеримы с тепловой инерционностью датчиков (относительно быстропротекающие процессы).

Принцип работы

Большинство измерителей влажности воздуха, которые можно купить сейчас, используют емкостной принцип действия. Они измеряют влажность не напрямую, а косвенным методом. В простейшем случае это может быть простой конденсатор (диэлектрическая проницаемость воздуха зависит от его влажности). В более продвинутых вариантах используют специальную подложку с электродами, играющими роль обкладок. Зазор может заменяться диэлектриком, меняющим свои свойства в зависимости от влажности. Измеряя емкость/диэлектрическую проницаемость, высчитывается влажность при известной температуре.

принцип работы, виды, назначение, обзор моделей

Уровень влаги играет важную роль как в жилом, так и в промышленном помещении. Это состояние напрямую влияет на здоровье человека (особенно страдающего от болезней дыхания), на рабочий потенциал техники и оборудования на производстве, а также на безопасность систем, где не допускается конденсат. Для контроля этого показателя разработан специальный прибор — гигрометр. В обыденной жизни его еще называют датчиком влажности.

Терминология

Чтобы использование датчика влажности было полезным, нужно понять его конструкцию и действие. Многие пользователи не понимают его эффективности и принципа устройства, отсюда возникают сложности.

Влажность воздуха условно делится на абсолютную и относительную. Абсолютная соответствует измерению объема воды в воздушной массе. Существует предельный порог насыщения, который соответствует 100 %. От этого показателя начинается следующий процесс, именуемый конденсацией.

Нередко приборы собираются с дополнительным датчиком температуры, по которому определяется взаимосвязь между температурой среды и количеством влаги в воздухе.

Относительная влажность воздуха измеряется соотношением влагоемкости к абсолютной влажности. Чем выше относительная влажность, тем выше “точка росы”, соответственно ближе к фактической температуре воздуха.

Описание и назначение

Датчик влажности — устройство, предназначенное для измерения и преобразования относительной влажности в цифровой сигнал, а также в стандартный сигнал напряжения.

Защитные покрытия датчика позволяют использовать устройство в различных окружающих условиях и задачах, а также в управлении показателем влагосодержания: для автоматизации зданий, для контроля сушки при химическом производстве, в сельском хозяйстве.

Методы измерения влажности условно делятся на прямые и косвенные. В прямых методах осуществляется распределение исследуемого материала конкретно на сухое вещество и влагу. Косвенными методами измеряют физические величины, которые связанные с влажностью материала.

В помещениях повышенной влажности принято устанавливать вентилятор, в котором имеется гидростат — датчик влажности, выполняющий анализ насыщения воздуха в ванной водяными парами. Подобное устройство будет включаться лишь в условиях превышения нормы влажности.

 Для качественного воздухообмена в ванной вместо вентиляционной решетки устанавливается вентилятор со встроенным датчиком влажности.

Виды и их принципы работы

Емкостной

Емкостной датчик является самым простым и представляет собой конденсаторы с воздухом между двух пластин. В сухом состоянии воздух не проводит электрический ток. Емкость определяется способностью хранить электрический заряд и меняется при изменении строения датчика.

Второй тип заключается в емкостном датчике с диэлектриком, который значительно чувствителен к влажной окружающей среде в отличие от датчика с воздухом. Конденсатор подключается к генератору, а предмет располагается между пластинами. Измеряется частота контура колебаний и вычисляется емкость.

Третий вариант емкостного датчика представляет собой подложку с двумя электродами в виде гребенки. Они выполняют роль обкладок. Для компенсации температуры в 1 датчик включены 2 термоэлемента.

Датчики с аналоговым выходом создают электромагнитное поле на участке реагирования датчика, который срабатывает на приближение или удаление от активной поверхности металлических веществ и преобразует показатель этого расстояния в аналоговый сигнал по току или напряжению с линейной зависимостью.

Резистивный

Резистивный датчики отслеживают перемену электрического сопротивления среды. В их конструкции применяют керамическое покрытие для исключения слияния состояния окружающей среды при образовании конденсата. Датчики сооружают из подложки, на поверхности которой имеется проводящий электролит, с нанесенными на нее электродами. Их помещают в защиту из пластика.

Соединяющим материалом выступает керамический порошок, взвешенный в жидкой среде. После покрытия и высушивания датчики поддаются высокой температуре. От чего образуется толстопленочное покрытие, которое не растворяется в воде и полностью предотвращает образование конденсата.

В резистивных датчиках имеется бифилярная намотка. После покрытия гигроскопическим полимером, их сопротивление оказывается обратно пропорциональным влажности.

Термисторный

Этот вид датчика основаны на термисторах. Они определяют влажность по колебанию теплопроводности газов. Такие датчики сделаны из двух очень маленьких термисторов, зафиксированных при помощи очень тонких проводов для уменьшения тепловых потерь за счет теплопроводности через корпус.

Сопротивление у термистора в большой степени меняется при небольшом изменении температуры. В датчике один термистор встроен в герметичную камеру с сухим воздухом, а другой имеет прямой контакт с окружающей средой. Пары влаги частично конденсируются и испаряются при попадании на второй термистор. При этом изменяется его температура и сопротивление. Сравнение сопротивления двух термисторов и дает представление о степени увлажненности воздуха.

Оптический

Наибольшая точность отслеживания влажности среды показывается оптическими датчиками. Цена такого датчика выше иных видов, но при этом гарантирована точная диагностика.

Помимо высокой стоимости необходимо знать, что у него большая вероятность загрязнений оптического стекла. И к тому же потребляется значительный размер электричества.

Большинство датчиков влажности обладают плохой воспроизводимостью, и они выдают не точные измерения. Исходя из этого свойства применяют косвенные методы определения влажности, самым эффективным из которых стало вычисление абсолютной и относительной влажности при температуре термодинамического равновесия жидкости и газа в воздухе.

Температуре точки росы соответствует определенное значение давления насыщенного пара. Поэтому, измеряя температуру точки росы при известном значении давления, можно определить абсолютную влажность.

Электронный датчик

Срабатывание датчика происходит при изменении электролита, которым покрыт изоляционный материал. Существуют аппараты с автоподогревом, которые поддерживают температуру точки росы.

Принцип действия датчика заключается в реакции раствора хлорида лития, который очень чувствителен к даже незначительным колебаниям влажности. Над этим раствором проводится замер точки росы. Для наибольшей эффективности гигрометра к нему присоединяют термометр, который придает ему работу с повышенной точностью. Причем нельзя полностью исключать незначительную погрешность. Он может измерить влажность при любой температуре среды.

В последнее время нашли применение цифровые электронные датчики, которые относятся к высокоточным приборам с функцией контроля климата в помещении. Сенсорный экран определяет показатели температуры и процента влажности. В случае отклонения от заданных параметров он сообщает владельцу, как правило, звуковым или световым сигналом. Это позволяет быстро настроить необходимый параметр.

Наиболее распространены обычные электронные гигрометры с двумя электродами. В землю помещаются два электрода. По степени проводимости тока определяют влажность.

Канальный

Канальный датчик применяется для определения влажности неагрессивной среды. Воздух не должен быть загружен пыльными массами, иначе возникает большая погрешность и невозможность справиться со своей функцией.

Цифровой влагоустойчивый датчик определяет относительную влажность. А также способен срабатывать по настроенным диапазонам показателей.

Обзор популярных устройств

HIG-2

Датчик влажности SOLER&PALAU HIG-2 реагирует при влажности 60-90%, температуре от 0 до 40°С. Гигростат используется для автоматического включения и выключения вентиляторов, опираясь на заданный уровень относительной влажности.

После достижения заданного показателя влажности датчик выключается и срабатывает таймер задержки отключения.

После отработки по таймеру вентилятор автоматически отключается и датчик переходит в режим ожидания.
Электробезопасность обеспечивается

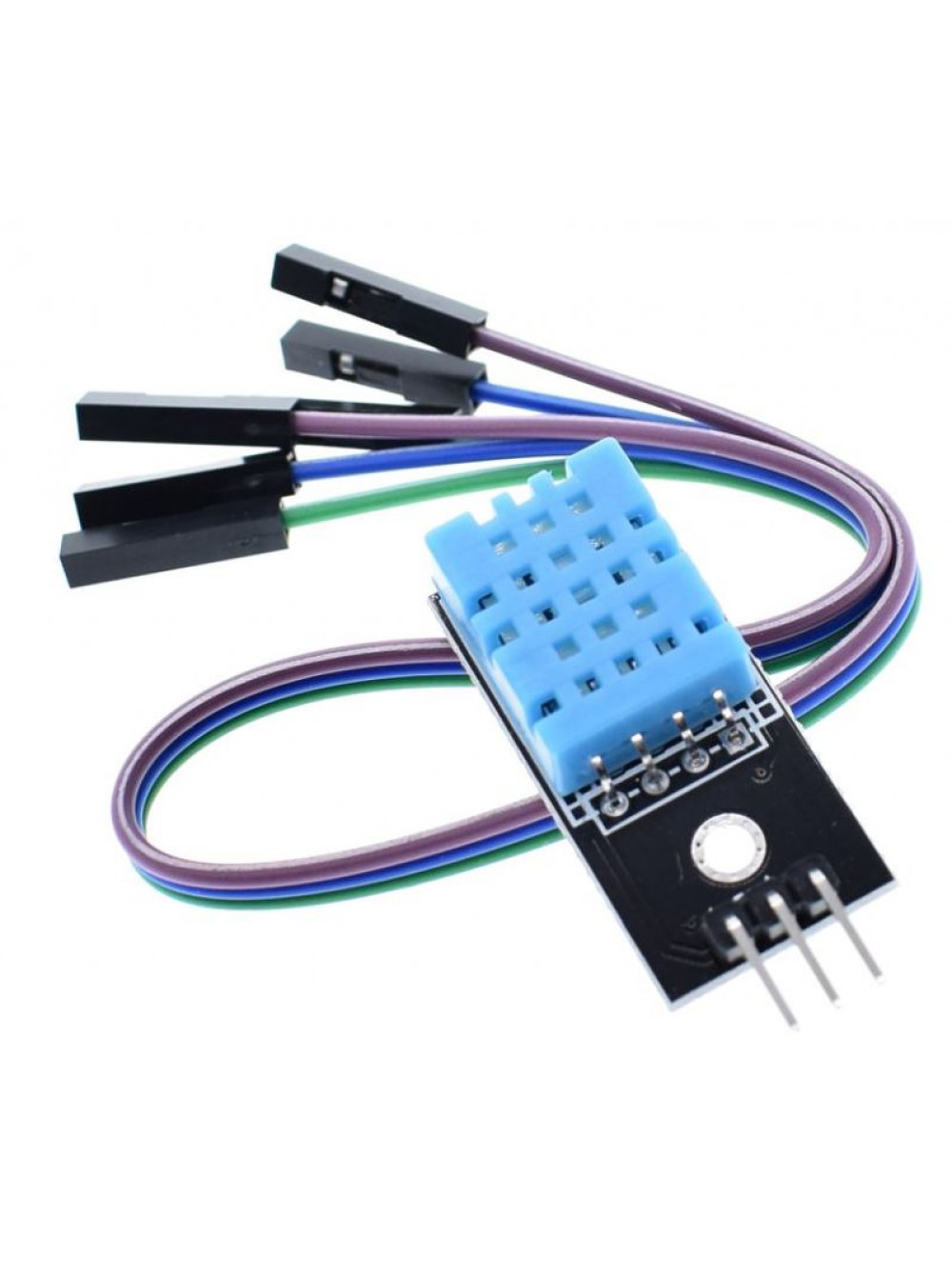

DHT11 и DHT22

Датчики температуры и влажности DHT11 и DHT22 принадлежат группе недорогих и простых. Датчики DHT собраны из двух деталей: емкостный датчик влажности и термистор.

В корпус датчика встроен простой чип для изменения аналогового сигнала в цифровой. Считывать цифровой сигнал на выходе совершенно просто — при помощи любого контроллера.

Изучив все технические показатели можно сделать вывод, что DHT22 более точный и имеет больший масштаб измеряемых значений. Оба датчика имеют по одному цифровому выходу. Запросы к ним можно отправлять не чаще чем один в секунду или две.

Xiaomi

Компания Xiaomi выпускает широкую линейку недорогой техники, но имеет отличительные от других производителей характеристики, имея свои достоинства и недостатки.

Так в модельном ряду присутствуют и датчики температуры и влажности. Представляет собой крошечное устройство, которое реагирует на изменение заданных показателей. Управление осуществляется через приложение и специальную программу.

Датчик сконструирован довольно примитивно, крепится на поверхность, использует батарейку, поверх устройства имеется кнопка, которая загорается в момент первого включения. Гаджет работает только в совокупности с главным устройством.

Рабочие температуры датчика варьируются от -20 до 60ºС. Влажность – от 0 до 100%, Измерение температуры и влажности происходит постоянно.

Устройство подает сигнал (мигание света или звук) опасности, если показатели датчика уходят за границу установленной нормы. К основному аппарату можно подсоединить несколько датчиков и контролировать влажность в разных помещениях.

ИВИТ-М

Устройство измерения температуры и влажности Ивит–М разработан для контроля влажности воздуха и неагрессивных газов в промышленности, жкх и сельской деятельности.

В устройствах ИВИТ-М используются высококачественные сенсоры емкостного типа, имеющие временную и температурную стабильность параметров. Технические показатели и класс точности прибора разделяют датчики на типы. Все устройства ИВИТ-М обладают высокой точностью измерения.

У датчика влажности воздуха ИВИТ-М есть защита от конденсации влаги на чувствительном элементе. В случае повышения значения в 90% моментально срабатывает, нагрев микронагревателя сенсора, способствующего повышению температуры на 5°С выше температуры окружающей среды. Причем относительная влажность около чувствительного элемента снижается и исключается вероятность конденсации влаги.

Особенности подключения

Многие датчики подключаются к системе без особых требований. Предварительно вскрыв крышку устройства, необходимо протянуть кабеля внешних сигналов и подключить в сеть.

При первоначальном подключении датчика в сеть на нем заложены заводские установки, которые можно наладить на свое усмотрение. Причем есть возможность запрограммировать настройки через интерфейс или через другие каналы передачи, такие как Интернет или USB.

Правила эксплуатации

Правила эксплуатации подразумевают соблюдение требований по безопасности использования и необходимых мер для увеличения срока использования. Поэтому не допускается попадание влаги на внутренние электро– и радиоэлементы прибора. Не допускается эксплуатация прибора в химически агрессивных средах с содержанием кислот, щелочей.

Опасно для человека касание рабочей поверхности элемента руками. Длительное нахождение прибора при высокой относительной влажности может привести к дрейфу его характеристик и ухудшению точности измерений.

все, что необходимо знать о приборах

Датчик влажности – это средство измерения, позволяющее определить текущую величину относительной влажности воздуха. Относительная влажность воздуха напрямую зависит от его температуры, поэтому такие датчики практически всегда также могут замерять и температуру, так или иначе. Датчик – это лишь один из элементов цепи, которая позволяет контролировать параметры среды (в помещении или снаружи). Широко применяется на складах, в цехах, лабораториях, а в последнее время все чаще и в быту.

Абсолютная и относительная влажность

Абсолютная влажность являет собой фактическое количество воды, находящееся в текущий момент в единице емкости газа. То есть, такая влажность измеряется в граммах на один кубический метр. Воздух может содержать лишь определенное максимальное количество воды в единице объема, и максимально влажный воздух называется насыщенным. В полностью насыщенном воздухе, то есть с абсолютной влажностью равной 100%, пар начинает превращаться в конденсат. Но с повышением температуры воздуха его абсолютная влажность также повышается, и та же единица объема способна вместить уже больше воды.

Относительная влажность – это отношение текущей абсолютной влажности к максимально возможной при текущей температуре воздуха. Следовательно, с изменением температуры относительная влажность меняется. Если воздух начать охлаждать, то в какой-то момент относительная влажность может стать равной 100% - значение температуры, при которой это происходит, называют точкой росы.

Типы датчиков влажности

Датчики влажности имеют много различных технических реализаций, и, в целом, являются довольно специфическими элементами. На практике влажность довольно трудно измерить с большой точностью, но зачастую это и не требуется. В зависимости от условий использования применяются датчики, в основном, следующих типов:

  • - емкостные;
  • - резистивные;
  • - психометрические;
  • - аспирационные.

Емкостной датчик представляет собой конденсатор специфического типа, емкость которого напрямую зависит от влажности воздуха. Резистивные датчики влажности детектируют перепады электрического сопротивления гигроскопической среды, то есть в них заложена зависимость сопротивления от влажности. Психометрический принцип основан на том факте, что влажный предмет теряет свое тепло с уходящим паром. Чем суше воздух, тем быстрее уходит в него тепло, тем выше разница температур. Следовательно, психометрический датчик состоит из двух термометров – одного сухого и одного влажного. Аспирационный датчик оснащается также нагнетателем воздуха, и применяется в условиях, где воздух не движется, или движется медленно.

Выбор того или иного датчика зачастую индивидуален для каждого отдельного случая. Он зависит от температуры, в которой будет замеряться влажность, от возможности выпадения конденсата, от наличия примесей в воздухе и так далее. Например, цифровые емкостные датчики теряют свою точность при очень высоких температурах. Психометрический датчик хорошо справляется с конденсатом, и может эффективно работать в условиях высоких температур. Резистивные датчики дешевы и легко заменяются.

Параметры, которые необходимо учитывать при выборе датчика влажности

  • - точность измерений;
  • - рабочий диапазон температур и абсолютной влажности;
  • - скорость реакции на изменение условий среды;
  • - восстановление от конденсата;
  • - средний срок службы;
  • - заменяемость;
  • - стойкость к примесям в воздухе;
  • - массогабаритные параметры и цена.

Использование датчиков влажности

Датчики влажности очень актуальны на складах, ведь хранящиеся товары обычно рассчитаны на относительную влажность не более 70-75 процентов. Также их часто используют в помещениях, цехах, где нельзя допускать выпадения точки росы – во избежание коррозии металла. Датчик влажности позволяет не только узнать фактическое состояние среды, но и помогает влиять на саму нее – для этого используются кондиционеры, увлажнители или осушители воздуха.

В последнее время показателем относительной влажности стали интересоваться также и в бытовых условиях, на рабочих местах. При очень низкой или высокой влажности человек быстро утомляется, теряет силы - кожа может покрываться микротрещинами, а слизистая оболочка постепенно высыхать. Все это, так или иначе, ведет к появлению заболеваний. Наиболее комфортной для проживания является относительная влажность на уровне 60-70%.

Датчик влажности воздуха Condtrol для Hydro Pro 3-14-023 - цена, отзывы, характеристики, фото

Датчик влажности воздуха Condtrol для Hydro Pro 3-14-023 подходит для влагомера CONDTROL HYDRO Pro.

Длинный провод увеличивает радиус работы.

Выносной датчик помогает определить влажность воздуха, температуру и точку росы.

  • Количество и напряжение элементов питания нет
  • Элементы питания нет
  • Внесен в госреестр нет
  • Поверка нет
  • Измерение влажность воздуха
  • Диапазон измерения влажности (воздух), % 0...100
  • Min абсолютная погрешность, % 1
  • Возможность измерения температуры воздуха да
  • Диапазон измерения температуры воздуха, °С -40...+125
  • Комнатный нет
  • Вес, кг 0,2
  • Габариты, мм 140х70х40
  • Погрешность измерения температуры воздуха, °С 1
  • Портативный да
  • Показать еще

Этот товар из подборок

Комплектация *

  • Датчик влажности воздуха
  • Упаковка

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,20

Длина, мм: 140
Ширина, мм: 70
Высота, мм: 40

Преимущества

  • Небольшой вес
  • Провод увеличивает радиус работы Condtrol для Hydro Pro 3-14-023
  • Простота использования
  • Выносной датчик позволяет делать измерения в труднодоступных местах

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если:
  • С момента приобретения прошло не более 120 дней.
  • Сохранен товарный вид, товар не эксплуатировался.
  • Предоставлена заводская упаковка товара (исключение – вскрытый блистер).
  • Сохранены ярлыки, бирки, заводские пломбы на товаре (не на кейсе).
  • Сохранена полная комплектация инструмента (в момент приема товара сверяется с информацией на сайте).
Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 1 год

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты
СЦ "CONDTROL" МСК

Средний срок ремонта — 12 дней

пер. Леснорядский, д. 10, стр. 2  +7 (499) 707-15-93

Контроль влажности воздуха и материалов

  • Главная →
  • Контроль влажности воздуха и материалов

В настоящее время современный рынок в сфере производства оборудования для измерения параметров окружающей среды развивается стремительно. К оборудованию такого типа можно отнести калибровочные установки, датчики для измерения температуры и влажности, датчики точки росы, датчики содержания аммиака или углекислого газа.
Кроме этого особой отдельной линейкой оборудования компании производят датчики атмосферного давления, осадков и скорости ветра, а также комплексные метеостанции.

Датчики влажности и температуры Vaisala HUMICAP HMT330

Датчики влажности и температуры Vaisala HUMICAP HMT330 относятся к числу лучшего в своем классе оборудования. Датчики Vaisala HUMICAP HMT330 применяются для измерения влажности и температуры на промышленных объектах, где требуются стабильные измерения и точная настройка. Наличие большого числа опций на выбор позволяет настроить оборудование для достижения необходимых целей и задач. Особенности: Щуп с подогревом для улучшения рабочих характеристик в условиях эксплуатации с образованием конденсата. Графически отображение истории измерений. Стойкий к коррозии корпус IP65/IP66. Возможность подключения по локальным и беспроводным сетям. Гарантия – 1 год.


Датчики влажности и температуры Vaisala HMD/HMW/HMS

Датчики температуры и влажности Vaisala HMD/HMW/HMS предназначены для измерения температуры и влажности в системах отопления и вентиляции, а именно для измерений в каналах, наружных средах и влажных зонах. В серию включены передатчики для монтажа в каналах, IP65-классические настенные модели и наружные передатчики со встроенными радиационными экранами. Наличие датчика HUMICAP 180R и его превосходная долгосрочная стабильность минимизирует потребности в ТО в течение всего срока службы оборудования. Особенности: Диапазон измерений 0 ... 100 % относительной влажности и -40 ... +60 ˚C. ± 2% точность RH. Калибровочный сертификат в комплекте. Возможность калибровки на месте. Нет необходимости в повторной калибровке. Выход 4...20 мA. Версия датчика для наружного применения с профессиональным уровнем радиационной защиты. Используются одобренные UL-V0 материалы. Гарантия – 1 год.


Датчики влажности, водорода и температуры для трансформаторов Vaisala MHT

Датчики влажности, водорода и температуры Vaisala MHT для трансформаторного масла встраиваются напрямую и позволяют получать оперативные измерения уровня содержания водорода и уровня влажности в виде онлайн графиков. Передатчики оснащены практически не изнашиваемыми деталями: насосы, мембраны, шланги или батареи. Применение таких датчиков для мониторинга водорода и уровня влаги способствуют продлению срока службы трансформатора за счет интеллектуального метода ТО, что значительно снизит общую стоимость обслуживания. Особенности: Онлайн-мониторинг состояния трансформаторного масла в реальном времени. Измерения в непосредственном контакте со средой без необходимости отбора проб. Информирование об аварийных ситуациях. Уникальный дизайн измерительного зонда с регулируемой высотой установки для различных трансформаторов. EMC совместимость. Изолированные входы и выходы. Надежность и легкость установки. Компактные размеры. Гарантия – 1 год.


Ручные измерители влажности и температуры Vaisala HM70

Ручные измерители влажности и температуры Vaisala HM70 разработаны для выборочной проверки и калибровки трансмиттера в рабочих условиях. По запросу может предоставляться сертификат о калибровке. Особенности: Диапазон измерения относительной влажности 0…100% RH. Возможность графического отображения измерений. 3 датчика, диапазон измерения температуры от -70 до +180 °C. Простое ведение журнала данных. Данные могут регистрироваться и передаваться на ПК. Многоязычный пользовательский интерфейс: английский, французский, испанский, немецкий, шведский, финский, русский, японский, китайский. Подходит также для использования в экстремальных условиях. Многофункциональность; можно также подключить датчики точки росы и СО2. Отображение различных параметров влажности Функции предварительного нагрева сенсора и химической очистки для особых условий. Трассируемость согласно требованиям Национального института стандартов и технологий США (сертификат прилагается) Гарантия – 1 год.


Переносные измерители точки росы Vaisala DRYCAP DM70

Переносные измерители точки росы Vaisala DRYCAP DM70 способны обеспечить точные и быстрые измерения для промышленных точек росы, таких как сжатый воздух, обработка металлов и сушка пластмасс. Портативные росомеры DM70 точно измеряют точку росы в пределах температуры от -60°С до +60°С. Наличие передовой технологии DRYCAP фирмы Vaisala позволяет проводить измерения надежно и качественно. Особенности: Цифровой и графический дисплей. Возможность записи данных. Инструмент для проверки показаний неподвижных передатчиков DMP248 и DMT242. Возможность аналогового выхода (сигнал напряжения 0… 1 V). Дополнительное готовое к использованию ПО Windows, позволяющее легко обрабатывать данные измерений. Дополнительная система забора пробы DSS70A. Гарантия – 1 год.


Датчики точки росы и температуры Vaisala DRYCAP DMT340

Предназначены для промышленного применения с целью определения точки росы и температуры. Например, с промышленными сушильными установками, системами сжатого воздуха, в полупроводниковой промышленности, в печах для выпечки и термической обработки металлов (в зависимости от модели). Особенности: Измерение точки росы с функциями автокалибровки и очистки сенсора. Нагрев сенсора при высокой влажности. Два аналоговых выхода и последовательный интерфейс. Несколько датчиков для различного применения. Удобный для пользователя многоязычный дисплей. Вывод рассчитанных показателей. Различные комплекты для установки датчика, возможность защиты сенсора и кабели различной длины. Возможность подключения через опциональный кабель USB-RJ45. Дополнительные модули: гальваническая изоляция выхода, электропитания, последовательной шины, интерфейсов LAN и WLAN, модуль регистрации данных с часами реального времени. Дополнительный модуль аналогового выхода: модуль предупреждающего реле. Гарантия – 1 год.


Датчики точки росы Vaisala DRYCAP DMT345/DMT346

Датчики точки росы Vaisala DRYCAP DMT345/DMT346 разработаны для измерения и контроля влажности, особенно в сухих условиях с высокими температурами, например, для промышленных сушилок. Представленные в серии передатчики оснащены датчиком Vaisala DRYCAP, который делает работу оборудования максимально точной, надежной и стабильной. Датчик устойчив к конденсации и невосприимчив к загрязнению частиц, масляными парами и большинством химических веществ. Особенности: Короткий промежуток времени отклика и быстрое восстановление после промокновения. DMT345 измеряет влажность при температурах до 180 ° C (356 ° F). DMT346 измеряет влажность при температурах до 350 ° C (+662 ° F). Точность точки росы ± 2 ° C (± 3.6 °F). Устойчивость к конденсации. Уникальная функция автоматической калибровки. Калибровка NIST (сертификат включен). Записанные данные можно просмотреть на локальном дисплее или перенести на компьютер с помощью программного обеспечения Microsoft Windows. Графический дисплей и клавиатура для удобной работы. Аналоговые выходы, RS232 / 485, WLAN / LAN. Поддержка протокола MODBUS (RTU / TCP). Гарантия – 1 год.


Переносные измерители влаги в масле Vaisala HUMICAP MM70

Переносные измерители влаги в масле Vaisala HUMICAP MM70 идеальное оборудование для профилактического обслуживания маслонаполненных систем. Предназначен для простой и быстрой проверки и калибровки трансмиттеров в рабочих условиях. Особенности: Графический дисплей, регистрация данных и передача их на ПК. Показания насыщения масла вне зависимости от его типа и температуры. Поточная проверка процесса через шаровой клапан без необходимости слива масла. Прочная и надежная конструкция корпуса. Многофункциональность (возможность подключения датчиков точки росы и СО2) Отличная устойчивость к давлению и температуре. Гарантия – 1 год.


Датчики температуры и влажности масла Vaisala HUMICAP MMT330

Датчики температуры и влажности масла Vaisala HUMICAP MMT330 помогут быстро обнаружить влагу в масле, а также обеспечивают надежную работу в процессе производимых измерений влажности в масле. Датчики относятся к приборам нового поколения с универсальными настройками, включая дисплей с графическим отображением измерения. Особенности: Возможность хранения истории измерений до 1 года. Опциональный интерфейс регистрации данных и (W)LAN. Три модели датчиков: ММТ 332 - для процессов под давлением, ММТ 337 - с опциональным коннектором Swagelloc, идеален для ограниченных пространств, ММТ 338 - для установки в трубопроводы. Непрерывные измерения уровня влажности в масле. Установка при помощи шарового клапана нет необходимости останавливать процесс. Сенсор Vaisala HUMICAP гарантирует превосходную долгосрочную стабильность. Наличие функции регистрации данных. Гарантия – 1 год.


Искробезопасные датчики влажности и температуры Vaisala HUMICAP HMT360

Трансмиттеры влажности и температуры Vaisala HUMICAP HMT360 предназначены для работы в неустойчивой и взрывоопасной среде. В серию входят шесть вариантов датчиков. Особенности: HMT361 - настенный монтаж, HMT363 – работа в стесненных условиях, HMT364 - места под давлением, HMT365 - повышенная температура, HMT367 - повышенная влажность, HMT368 - трубопроводы под давлением. Сменные датчики легко снимаются и переустанавливаются по мере необходимости. Измеряют влажность и температуру, выдают также показания точки росы, коэффициента увлажнения воздуха, абсолютной влажности и температуры по смоченному термометру. Разработаны для эксплуатации в опасных условиях. Чувствительный элемент Vaisala HUMICAP Sensor отличается высокой точностью, превосходной долговременной устойчивостью и минимальным гистерезисом. Диапазон температур -70 … +180°C (в зависимости от используемого датчика). Соответствует требованиям Национального Института стандартов и технологий США - NIST (сертификат прилагается). Гарантия – 1 год.


Датчики влажности и температуры для масла Vaisala MMT160

Датчики влажности и температуры для масла Vaisala MMT160 это точное электронное оборудование для решения ситуации оперативного определения влаги в масле. Как правило самое распространенное применение - это в системах смазки, увлажнения и в трансформаторах. Преимущества: Компактность в размерах. Калибровка NIST (сертификат включен). Точность и экономичность в эксплуатации. Проверенная технология Vaisala HUMICAP. Непрерывные измерения уровня влажности в масле. Превосходная устойчивость к температурному воздействию и давлению. Совместим с индикатором Vaisala MI70 indicator. Непрерывное измерение влажности в масле. Отличная устойчивость к давлению и температуре. Гарантия – 1 год.


Датчики температуры и влажности масла Vaisala HUMICAP MMT310

Детекторы или датчики Vaisala HUMICAP MMT310 это надежное и проверенное оборудование для определения температуры и влажности в масле. Компактные модульные трансмиттеры предназначены для смазывающего, гидравлического и трансформаторного масла. Идеальны для интеграции в системы собственного производства. Преимущества: Непрерывное измерение уровня влажности в масле. Измерения могут проводиться в смазочном. гидравлическом и трансформаторном маслах. Превосходная устойчивость к температурному воздействию и давлению. Измерение активности воды - вычисление ppm для трансформаторного масла Компактность и простота интегрирования. Калибровка согласно NIST. Выходные сигналы и питание подаются по кабелю, подключенному к устройству. Два аналоговых выхода и последовательный выход RS-232. Мониторинг трансформаторного масла и систем смазки в морской и бумажной промышленности. Гарантия - 1 год.


Ручные измерители влажности и температуры Vaisala HUMICAP HM40

Ручные измерители влажности и температуры Vaisala HUMICAP HM40 это компактные, портативные и простое в эксплуатации оборудование. Наличие широкого диапазона измерений и нескольких расчетных параметров делает такие датчики универсальными. Преимущества: Идеально подходят для точечной проверки, на ходу. Доступны стандартные и удаленные модели зондов. Mногоязыковой интерфейс пользователя на 10 языках (английский, немецкий, французский, японский, китайский, португальский, испанский, русский, финский, шведский). Диапазон измерения влажности 0 ... 100% относительной влажности. Диапазон рабочих температур -10 ° C ... +60 ° C. Включает проверенный датчик Vaisala HUMICAP® 180R. Сменный измерительный зонд HMP113 может быть откалиброван пользователем. Графический дисплей показывает, когда измерение стабилизировалось. Кнопка удержания, чтобы заморозить экран и сохранить показания. Гарантия – 1 год.


Датчики точки росы Vaisala DRYCAP DMT140 / DMT150 / DMT240 (ОЕМ-применение)

Датчики точки росы Vaisala DRYCAP DMT140 / DMT150 / DMT240 идеально подойдут для небольших осушителей сжатого воздуха, сушки пластмасс, сухих камер, чистых газов и высоковольтных автоматических выключателей и другого оборудования. Особенности: Наличие технологии Vaisala DRYCAP. Сопротивление конденсации. Быстрый отклик. Совместимость с портативным измерителем точки росы Vaisala DRYCAP DM70 (DMT140, DMT242) и совместимость с индикатором Vaisala MI70 (DMT150). Калибровка по NIST (сертификат прилагается). Простота обслуживания и передачи данных через интерфейс RS485. Предупреждающий сигнальный светодиод. Гарантия – 1 год.


Датчики углекислого газа Vaisala CARBOCAP GMT220

Датчики углекислого газа Vaisala CARBOCAP GMT220 для промышленных применений, выдерживают эксплуатацию в жестких и влажных средах. Преимущества: GMT221 - для высоких концентраций, GMT222 - для низких концентраций. Наличие Vaisala CARBOCAP - датчика NDIR на основе кремния. Несколько диапазонов измерений. Простая установка. Защита от пыли и распыляемой воды (IP65). Доступны стандартные аналоговые выходы и два настраиваемых реле. Применение: садоводство и хранение фруктов, теплицы и грибное хозяйство, контроль безопасности и контроль утечки, контроль вентиляции, контролируемой потреблением, в суровых условиях. Гарантия – 1 год.


Модули влажности Vaisala HMM100 (OEM-модуль влажности для климатических камер)

Модули влажности Vaisala HMM100 предназначены для компенсации полной температуры в испытательных камерах или в инкубаторах. Диапазон рабочих температур -70 °C ... + 180 °C. Наличие в конструкции оборудования датчика Vaisala HUMICAP 180R обеспечит абсолютную точность измерений.Оборудование отличается прочностью и надежностью в эксплуатации. Особенности: Высокий температурный допуск, также подходящий для теплостерилизации. Простая калибровка поля триммерами. Простота установки. Применение: испытательные камеры, инкубаторы. Дополнительными аксессуарами являются: монтажный кронштейн монтажной платы с крышкой, пробкой, USB-кабелем для обслуживания, корпусом модуля и монтажным фланцем зонда. Гарантия – 1 год.


Автоматические метеостанции Vaisala WXT530

Автоматические метеостанции Vaisala WXT530 представляют уникальный набор датчиков с набором функций и параметров, позволяющих выбрать оптимальные настройки для конкретной сферы применения. Преобразователи Vaisala WXT530 - универсальные интегрированные структурные элементы для аппликаций, связанных с погодой. Такие преобразователи помогут повысить и улучшить уровень контроля погодных условий. Наличие в конструкции корпуса метеостанций датчиков позволяет использовать их для измерения следующих метеорологических параметров: осадки, атмосферное давление, температура, относительная влажность, направление ветра, скорость ветра.Пользователь может выбрать преобразователь с необходимыми метеорологическими параметрами. Преимущества: Оптимальное сочетание параметров. Наличие модели с подогревом. Простота эксплуатации и интеграции. Центр метеорологических параметров. Возможность добавления аналоговых датчиков. Компактность и небольшой вес. Минимальное энергопотребление. Выходной сигнал тока (мА) подходит для промышленных сфер применения. Гарантия – 1 год.



Что такое датчик влажности?

Датчик влажности - это электронное устройство, которое измеряет влажность в окружающей среде и преобразует полученные данные в соответствующий электрический сигнал. Датчики влажности сильно различаются по размеру и функциональности; некоторые датчики влажности можно найти в портативных устройствах (например, смартфонах), а другие интегрированы в более крупные встроенные системы (например, системы мониторинга качества воздуха). Датчики влажности обычно используются в метеорологии, медицине, автомобилестроении, HVAC и обрабатывающей промышленности.

Датчики

влажности можно разделить на две группы, поскольку в каждой категории используются разные методы расчета влажности: датчики относительной влажности (RH) и датчики абсолютной влажности (AH). Относительная влажность рассчитывается путем сравнения показаний реальной влажности при заданной температуре с максимальной влажностью воздуха при той же температуре. Поэтому датчики относительной влажности должны измерять температуру, чтобы определять относительную влажность. Напротив, абсолютная влажность измеряется без привязки к температуре.

Двумя наиболее распространенными датчиками относительной влажности являются емкостные и резистивные датчики влажности. Емкостные датчики используют два электрода для контроля емкости (то есть способности накапливать электрический заряд) тонкой металлической полосы, помещенной между ними. Емкость металла увеличивается или уменьшается со скоростью, которая прямо пропорциональна изменению влажности в окружающей среде датчика. Разница в заряде (напряжении), возникающая при повышении влажности, затем усиливается и отправляется на встроенный компьютер для обработки.Резистивные датчики влажности работают по другому принципу. В этих датчиках используется небольшая полимерная гребенка, размер которой увеличивается и уменьшается при изменении влажности, что напрямую влияет на способность системы накапливать заряд.

Температурные датчики влажности используются для измерения абсолютной влажности. В отличие от датчиков относительной влажности, датчики тепловой влажности используют два зонда: один для измерения содержания сухого азота, а другой - для измерения воздуха в окружающей среде. Когда влажность собирается на экспонированном датчике, датчик воспринимает разницу в теплопроводности и рассчитывает AH.

Серия RHP | Датчик влажности / температуры объединяет выход датчика напряжения или тока влажности с пассивным термистором температуры или выходом RTD.

Время доставки зависит от наличия товара на момент отгрузки.

Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить бесперебойную поставку нашей продукции, случайные обстоятельства могут вынудить нас временно исчерпать товар или иметь задержки с доставкой. Если это произойдет, клиенты будут уведомлены вскоре после размещения любых заказов на такие продукты, и, если это применимо, товары будут помещены в отложенный заказ.Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта.

Обновление COVID-19: из-за высокого спроса клиентов время выполнения заказа на некоторые продукты может составлять до двух недель. Несмотря на то, что ситуация со здоровьем постоянно развивается, мы постоянно работаем над тем, чтобы принять необходимые меры, чтобы продукты, которые вам нужны, были доступны с минимальными перебоями.

Модель Описание
RHP-2D10 Датчик 2% относительной влажности для монтажа в воздуховод с выходом 4–20 мА.
RHP-2D11 Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 4–20 мА и выходом температуры 4–20 мА.
RHP-2D11-ЖК-дисплей Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры, выход 4-20 мА и выход температуры 4-20 мА, с ЖК-дисплеем.
РХП-2Д1А Монтаж в воздуховоде Преобразователь 2% относительной влажности / температуры с выходом 4–20 мА и кривой 10K Пассивный выход температуры.
РХП-2Д1Б Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 4–20 мА и выходом температуры термистора 10K при 25 ° C.
RHP-2D1D Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 4–20 мА и пассивным выходом температуры 100 Ом RTD Curve D.
RHP-2D1E Монтаж в воздуховоде Преобразователь 2% относительной влажности / температуры с выходом 4–20 мА и выходом температуры резистивного датчика температуры 1 кОм DIN 385.
RHP-2D1F Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 4–20 мА и выходом температуры термистора 20K NTC.
RHP-2D20 Датчик 2% относительной влажности для монтажа в воздуховод с выходом 0–10 В постоянного тока.
RHP-2D22 Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 0-10 В постоянного тока и выходом температуры 0-10 В постоянного тока.
RHP-2D22-ЖК-дисплей Монтаж в воздуховоде Преобразователь 2% относительной влажности / температуры, выход 0-10 В постоянного тока и выход температуры 0-10 В постоянного тока, с ЖК-дисплеем.
РХП-2Д2А Монтаж в воздуховоде Преобразователь 2% относительной влажности / температуры с выходом 0–10 В постоянного тока и пассивным выходом температуры 10K кривой A.
РХП-2Д2Б Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 0-10 В постоянного тока и выходом температуры термистора 10K при 25 ° C.
RHP-2D2D Монтаж в воздуховоде Преобразователь 2% относительной влажности / температуры с выходом 0–10 В постоянного тока и пассивным выходом температуры 100 Ом RTD Curve D.
RHP-2D2E Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 0-10 В постоянного тока и выходом температуры 1 кОм RTD DIN 385.
РХП-2Д2Ф Монтаж в воздуховоде преобразователь 2% относительной влажности / температуры с выходом 0-10 В постоянного тока и выходом температуры термистора 20K NTC.

Серия WHT | Погодоустойчивый датчик влажности / температуры предназначен для защиты от неблагоприятных погодных условий.Идеально подходит для измерения температуры и влажности наружного воздуха в системах с экономайзером для кондиционирования воздуха.

Время доставки зависит от наличия товара на момент отгрузки.

Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить бесперебойную поставку нашей продукции, случайные обстоятельства могут вынудить нас временно исчерпать товар или иметь задержки с доставкой. Если это произойдет, клиенты будут уведомлены вскоре после размещения любых заказов на такие продукты, и, если это применимо, товары будут помещены в отложенный заказ.Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта.

Обновление COVID-19: из-за высокого спроса клиентов время выполнения заказа на некоторые продукты может составлять до двух недель. Несмотря на то, что ситуация со здоровьем постоянно развивается, мы постоянно работаем над тем, чтобы принять необходимые меры, чтобы продукты, которые вам нужны, были доступны с минимальными перебоями.

Модель Описание
БЕЛ-310 Водонепроницаемый преобразователь влажности со спеченным фильтром, точность 3%, выход влажности 4-20 мА.
WHT-311 Водостойкий преобразователь влажности / температуры со спеченным фильтром, точность 3%, выход влажности и температуры 4-20 мА.
WHT-31A Водостойкий преобразователь влажности / температуры со спеченным фильтром, точность 3%, выход влажности 4–20 мА и выход температуры 10 кОм, тип III, кривая A.
БЕЛ-320 Водонепроницаемый преобразователь влажности со спеченным фильтром, точность 3%, выход влажности 0-10 В постоянного тока.
БЕЛ-322 Водостойкий преобразователь влажности / температуры со спеченным фильтром, точность 3%, выход влажности и температуры 0-10 В постоянного тока.
БЕЛ-32А Водостойкий преобразователь влажности / температуры со спеченным фильтром, точность 3%, выход влажности 0–10 В постоянного тока и выход температуры 10 кОм, тип III, кривая A.
БЕЛ-330 Водостойкий преобразователь влажности со спеченным фильтром, точность 3%, выход влажности 0-5 В постоянного тока.
БЕЛ-333 Водостойкий преобразователь влажности / температуры со спеченным фильтром, точность 3%, выход влажности и температуры 0-5 В постоянного тока.

Датчик относительной влажности - Нониус

Датчик относительной влажности содержит интегральную схему, которая контролирует относительную влажность в диапазоне от 0 до 95% (± 5%).

Эти блоки предназначены для использования с одним из интерфейсов, продаваемых Vernier, и не являются автономными датчиками.Если вам нужен автономный датчик относительной влажности, рассмотрите датчик от Honeywell.

Технические характеристики

  • Диапазон: от 0% до 95%
  • Мощность: 200 мкА при 5 В постоянного тока
  • Время отклика (время изменения показаний на 90%):
    • На неподвижном воздухе: 60 минут (номинал)
    • При интенсивном движении воздуха: 40 секунд (стандартно)
  • Типичное разрешение: 0,04% относительной влажности

Технические характеристики датчика влажности

Технические характеристики датчика влажности на интегральной схеме IH-3602-L (при 25 ° C и температуре 5.0 В постоянного тока) приведены ниже:

  • Общая погрешность (с калибровкой по насыщенной соли): ± 2% относительной влажности
  • Общая точность (со стандартной калибровкой): ± 10% относительной влажности
  • Диапазон рабочих температур: от 0 до 85 ° C
  • Температурный эффект
    • 0% относительной влажности напряжение: ± 0,007% относительной влажности / ° C (незначительно)
    • Напряжение 50% относительной влажности: –0,11% относительной влажности / ° C
    • Напряжение 95% относительной влажности: –0,22% относительной влажности / ° C

Требования

Выберите платформу ниже, чтобы увидеть ее требования к совместимости.

LabQuest LabQuest
Интерфейс Приложение LabQuest
LabQuest ® 3 Полная поддержка
LabQuest 2 (прекращено) Полная поддержка
Полная поддержка
КомпьютерыChromebookiOSAndroidArduinoLEGO MINDSTORMSLabVIEWTexas Instruments (снято с производства)
Программное обеспечение
Интерфейс EasyData
Версия 2.4 / 4.0 / 5.2
DataMate
Версия 1.15
TI-84 SmartView DataQuest
Версия 4.2
TI-Nspire Software
EasyLink Полная поддержка atible Полная поддержка Полная поддержка Полная поддержка
CBL 2 Полная поддержка Полная поддержка Несовместимая Несовместимая Несовместимая
LabPro Полная поддержка Полная поддержка Несовместимая Несовместимая Несовместимая

Примечания по совместимости

Датчики относительной влажности | Renesas

Датчики относительной влажности Renesas обеспечивают высокую точность и малое время отклика при измерении, что позволяет клиентам улучшить общую производительность системы и управление обратной связью.Микросхемы датчиков влажности отличаются превосходной долгосрочной стабильностью благодаря прочной конструкции из карбида кремния и инновационной конструкции, что увеличивает срок службы и снижает эффективную стоимость.

Добавление гидрофобной мембраны со степенью защиты IP67 делает датчик очень устойчивым к суровым условиям окружающей среды. Он устойчив к пыли и погружению в воду. Тщательная конструкция и размещение мембраны не требует специальных инструментов для установки датчика на прикладной плате.

Датчики влажности и температуры включают в себя встроенную логику калибровки и температурной компенсации, обеспечивающую полностью скорректированные значения относительной влажности и температуры через стандартный выход I2C.Чипы датчиков влажности Renesas идеально подходят для широкого спектра применений, включая измерение содержания водяного пара в медицинском кислороде, измерение влажности в таких приборах, как холодильники, мониторинг влажности воздуха в промышленных процессах, системах климат-контроля (HVAC), погодных условиях. станции, портативные личные медицинские устройства и все, что требует функции датчика влажности.

Загрузить: Обзор семейства датчиков относительной влажности (PDF | English, 简体 中文)
Загрузить: Обзор сенсорных технологий и сенсорных решений (PDF)

Об ИС датчика влажности (датчики относительной влажности)

Датчик влажности IC (также известный как датчик относительной влажности или датчик влажности) - это устройство, используемое для измерения относительной влажности (RH) в системе и передачи этой информации в систему в цифровом виде.На качество датчика влажности влияют несколько факторов, включая точность, время отклика, разрешение и дрейф от года к году. Датчики влажности Renesas обладают лучшими в отрасли характеристиками, помогая решать проблемы проектирования изделий и давая клиентам конкурентное преимущество.

Рекомендуемые датчики влажности

Датчик влажности и температуры

- RHT03 - SEN-10167

Это отличная деталь, обеспечивающая высокое качество показаний температуры и влажности без каких-либо типичных проблем, связанных с аналоговыми показаниями, поскольку вы не читаете аналоговые показания.Он обменивается данными с ЦП по однопроводному интерфейсу. Если вы не хотите писать драйвер для обмена данными и анализа данных, вам нужно получить его, чтобы использовать эту часть. К сожалению, как я обнаружил, работая со многими продуктами, продаваемыми Sparkfun, их программное обеспечение часто бывает неполным, а с поддержкой трудно работать. У меня есть заметные "полочные программы", такие как щит WiFly, с которым я провожу много времени и никогда не работал правильно, потому что Sparkfun не выпускал и не поддерживал рабочую библиотеку для него, и при нажатии сказал мне, что они не будут поддерживать библиотеку на GitHub, на который они вас ссылаются.Написание всего решения для WiFi оказалось большим, чем я ожидал при покупке части. Остерегайтесь, только то, что они показывают вам видео рабочего примера, не означает, что вы сможете загрузить рабочий код!

В случае с этим RHT03 на помощь приходит Arduino. Как я обнаружил в других случаях, качество программного обеспечения, доступного на веб-сайте Arduino, выше. Для этой части есть примечание для драйвера и приложения. Скопируйте и вставьте код, следуйте инструкциям, подключите его, и вы получите хорошие результаты.

Серьезно, Sparkfun, я уже был на этом пути раньше. Как основатель компании Measurement Computing (проданной NI в 2005 г.) я разбираюсь в электронике и технической поддержке. Это просто самоубийство - предлагать продукт и заявлять, что вы его поддерживаете, а это значит, что у вас есть работающее программное обеспечение, а не делать этого. Я подозреваю, что вы теряете много последующих клиентов, которые не могут решить свою проблему с помощью вашего программного обеспечения с ошибками или решить ее с кем-то другим, как я с WiFi. Ребята из Spark Labs решили проблему с Arduino / Wi-Fi с помощью 100% поддерживаемого и рабочего решения, и именно там я их покупаю.

Sparkufn, мне нравится ваше разнообразие и качество оборудования всегда отличное, но программное обеспечение ... Вам нужно работать лучше, особенно после продажи.

Важность датчиков влажности

Датчики влажности являются одними из наиболее часто используемых инструментов для мониторинга окружающей среды. Почему? Потому что они являются одним из наиболее важных критериев, которые необходимо выполнить при создании комфортной, безопасной и энергоэффективной среды. Например, датчики влажности чаще всего используются в таких отраслях, как HVAC, биомедицина, пищевая промышленность, фармацевтика, метеорология, микроэлектроника, сельское хозяйство и мониторинг состояния конструкций.Давайте быстро рассмотрим развитие современного датчика влажности, обратив внимание на то, почему и почему инструменты так важны, и как решения Vaisala HUMICAP ® могут вам помочь.

Современный датчик влажности - Evolution by Vaisala

Влажность определяется как количество водяного пара в воздухе. Чаще всего используется термин «относительная влажность» (RH), поскольку эта величина зависит от температуры. На протяжении всей истории измерения относительной влажности к этой задаче применялось множество подходов.Ранние гигрометры измеряли физические изменения различных материалов, которые поглощали водяной пар, и примеры включали шерсть животных и бумажные спирали. Эти методы оказались неточными, с ограниченным диапазоном измерений и высокими требованиями к техническому обслуживанию.

Тогда были разработаны и другие методы расчета относительной влажности, некоторые из которых используются до сих пор, например, стропный психрометр и гигрометр с охлаждаемым зеркалом. Эти методы используют испарение и конденсацию для косвенного измерения и расчета уровней влажности, но они не всегда идеальны.По мере роста спроса на более точные и всесторонние измерения относительной влажности в погодных и исследовательских целях требовалось более точное и не требующее особого обслуживания решение.

После изобретения транзистора были разработаны первые электрические датчики влажности. Эти датчики были основаны на измерении электрического сопротивления, когда материал поглощал водяной пар, и их сопротивление соответственно изменялось. У этих датчиков также были свои недостатки, такие как низкая стабильность, ограниченная точность и сложность реакции на снижение уровня влажности, также известное как гистерезис.

Для устранения этих недостатков и обеспечения большей надежности технологии наблюдения за погодой компания Vaisala в 1973 году разработала первый в мире емкостной датчик влажности на основе тонкопленочного полимера.

Как работают датчики влажности

Современный емкостной датчик влажности состоит из полимера, который реагирует с водяным паром в воздухе, а также двух электродов, по одному с каждой стороны полимера. При изменении влажности воздуха полимер будет поглощать и выделять водяной пар, что изменяет электрическую емкость датчика.Изменения емкости измеряются двумя электродами, которые передаются на устройство, которое интерпретирует и передает показания. Этот тип датчика доказал свою предсказуемость и надежность в течение длительного времени.

Контроль влажности с помощью датчика HUMICAP
®

Известный как HUMICAP, датчик влажности Vaisala был способен измерять весь диапазон относительной влажности с высокой стабильностью и малым временем отклика. Эта технология позволила метеозондам реагировать на быстро меняющиеся атмосферные условия, что дало лучшее представление о погоде в мире и улучшило наши возможности делать метеорологические прогнозы.

За прошедшие годы датчики влажности Vaisala HUMICAP нашли гораздо большее применение в промышленности, биологии и других областях, где измерение влажности повысило качество и комфорт. В сочетании с высококачественным датчиком температуры современные измерители влажности могут рассчитывать ряд полезных переменных на основе влажности, таких как точка росы, энтальпия, абсолютная влажность и доли на миллион (ppm).

В сочетании с передатчиком или измерителем датчики влажности Vaisala HUMICAP могут передавать данные своих измерений людям и системам, которым они нужны для принятия важных решений.От портативных измерителей влажности до промышленных зондов и преобразователей - существует несколько сред, в которых точное измерение влажности не использовалось для улучшения условий или процесса.

Современные емкостные датчики влажности на полимерной основе стали стандартом в устройствах для мониторинга во всем мире, а датчики Vaisala HUMICAP установили эталон производительности для этой технологии. Несмотря на то, что на рынке существует множество имитаций и адаптаций, технология HUMICAP продолжает развиваться и улучшаться, обеспечивая данные измерений высочайшего качества.

Приборы для измерения влажности различных типов

Технология HUMICAP адаптирована к широкому спектру инструментов. Сегодня наиболее распространенными являются внутренние датчики для систем отопления, вентиляции и кондиционирования воздуха, несмотря на то, что изначально они использовались в метеозондах. Эти датчики можно установить на стене, в воздуховоде и в холодильнике. Наружные датчики также очень распространены, поскольку они используются на метеостанциях и в самолетах для обнаружения условий обледенения.

Специализированные датчики также эволюционировали для работы в очень сложных условиях, например, в печах, камерах для испытаний на воздействие окружающей среды и в трубопроводах высокого давления.Различные датчики влажности также были адаптированы для измерения растворенной воды в маслах, что помогает защитить нашу энергетическую инфраструктуру.

Дальнейшая адаптация позволила разработать устройства измерения точки росы с низкой влажностью для пневматики и воздуха для дыхания. Датчик Vaisala DRYCAP ® основан на технологии HUMICAP для обеспечения измерений в сверхсухих условиях.

В конечном счете, существует несколько областей мировой экономики, где влажность не измеряется и не учитывается, и технология датчиков влажности Vaisala HUMICAP предоставляет высококачественную, надежную и точную информацию, на которую мы полагаемся для улучшения процессов и принятия обоснованных решений.

Для получения дополнительной информации загрузите электронное руководство по влажности Vaisala или свяжитесь с нами.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
