Датчики движения для включения света уличные характеристики: Уличные датчики движения для включения света черные: освещение от компании B.E.G.

Содержание

Датчики движения для освещения разновидности и сравнительная характеристика

Автор admin На чтение 4 мин Просмотров 4 Опубликовано

Детекторы движения для управления системами освещения начали активно внедряться сравнительно недавно по целому ряду объективных причин, основными из которых были высокая стоимость устройств и низкие тарифы на электроэнергию для населения. С изменением ситуации – повышением тарифов, внимание пользователей все больше привлекали системы автоматизированного управления освещением, которые не только давали ощутимую экономию, но и существенно повышали комфортность использования осветительных приборов в быту.

Согласно данным немецких исследователей использование датчиков движения для включения света позволяет сэкономить до 70% электроэнергии, затрачиваемой на освещение. Учитывая темпы роста стоимости электричества, а также мощность осветительного оборудования, которое далеко не все пользователи перевели на экономные лампы, окупаемость детекторов в России составляет 1-2 года. Данные устройства весьма надежны и срок их эксплуатации, насчитывающий десятилетия, вполне сопоставим с жизненным сроком здания (30-40 лет), что даст владельцам существенную экономию.

Еще одним преимуществом является простота подключения датчика движения для освещения с выключателем. Их можно устанавливать в уже существующие электросети без модернизации, дополнительной наладки или использования дорогостоящих переходников. Устройство врезается в электролинию в любом месте и может эксплуатироваться без дополнительной настройки.

Разновидности датчиков и их сравнительная характеристика

По способу использования различают два типа детекторов, применяемых в системах освещения:

  • Датчик движения;
  • Датчик присутствия.

Принцип действия у всех устройств подобного типа одинаков. Несколько фотоэлементов контролируют пространство в помещении и при обнаружении источника инфракрасного излучения замыкают реле-контакт на проводе, подающем питание к осветительному прибору.

Основным светочувствительным элементом является пироэлектрическая пластина, которая преобразует инфракрасное излучение в электрический импульс. Однако детекторы движения, которые используются в датчиках присутствия, реагируют не на наличие ИК излучения в помещении, а на его динамику – резкое изменение интенсивности излучения или перемещение источника ИК излучения из одной зоны в другую. Разбивка на зоны контроля происходит благодаря линзам Френеля, фокусирующим ИК излучение на пироэлектрическую матрицу.

Установка и подключение

Как установить датчик движения для включения света в уже существующую систему освещения? Это можно осуществить несколькими способами.

Стандартная схема подключения датчика движения для освещения, по которой рекомендуют работать производители датчиков. Устройство подключается к линии электроснабжения. Осветительный прибор врезается в кольцо, сформированное отводкой от провода ноля и коммутируемой фазы, выходящей из датчика.

Схема подключения датчика с параллельным кольцом, на котором установлен выключатель. Это дает возможность включить освещение обычным способом, обойдя датчик движения.

Схема подключения с двумя датчиками, рекомендуется для организации освещения больших помещений, длинных коридоров или лестничных пролетов.

Обзор популярных моделей

Прожектор светодиодный с датчиком движения для улицы Люмос 12W. Датчик движения и фотореле интегрированы в корпус осветительного прибора, поэтому подключение устройства осуществляется простым подсоединением проводов. Без дополнительных схем. Класс прочности корпуса IP65. Диапазон рабочих температур -30°С…+40°С.

Модель относится к экономичным приборам, потребляемая мощность 12Вт при интенсивности светового потока 1100 Лм. Регулировка светочувствительности фотореле до 3 Люкс (соответствует легким сумеркам). Дальность действия детектора движения 15м при угле обзора 180°. Время функционирования прожектора после активации детектором движения 1 мин.

Датчик движения уличный для включения света, модель LX01. Через устройство можно коммутировать осветительные приборы с суммарной нагрузкой до 0,7КВт. Имеет две степени регулировки: по чувствительности ИК детектора движения и по степени освещенности места установки. Прибор блокирует активацию светильников, если уровень освещенности превышает пороговое значение.Дальность обнаружения движущегося объекта 12м, угол сканирования 120°, рекомендуемая высота установки 2,5-4м. Датчик имеет таймер, который можно настроить на задержку отключения устройства после его активации в пределах 5-660 сек.

Датчик присутствия для помещений, модель ILA-22. Для монтажа на подвесных потолках. Оборудован сверхчувствительным ИК детектором движения. Прозрачный колпак с линзами Френеля формирует 136 секторов сканирования, дополнительно разбитых на 544 сегмента. Обнаружение движения на одном сегменте активирует систему освещения. При установке на высоте 2-2,5 м круговая зона сканирования составляет 14м (на уровне пола).

устройство, критерии выбора и нюансы установки

Автор: Александр Старченко

Пассивные инфракрасные датчики движения были изначально разработаны для различных систем безопасности. Простота подключения, надёжность и низкая стоимость значительно  расширили область применения данных устройств. Кроме систем охранной сигнализации, уличные датчики движения стали широко использоваться как реле для включения внешних устройств и, прежде всего, для систем освещения. Применение автоматического включения осветительных приборов по событию позволяет экономить до 45-55 % электроэнергии.

Содержание:

  1. Общие характеристики
  2. Критерии выбора датчика движения для улицы
  3. Монтаж наружных датчиков движения
  4. Область применения

Общие характеристики

Принцип работы пассивного инфракрасного датчика движения основан на реакции специального сенсора, который воспринимает тепловое излучение человеческого тела. Когда человек, при движении, попадает в зону захвата, происходит срабатывание инфракрасного  детектора и схемы, которая представляет собой электронное реле с регулируемым временем срабатывания (удержания). После того как датчик сработал и включил источник освещения или другое устройство, должно пройти определённое время, по истечении которого происходит отключение датчика и его автоматический переход в дежурный режим. Датчики систем безопасности для возврата в дежурный режим требуют вмешательства оператора.

К контактам датчика может быть подключено любое устройство, запитанное от электрической сети. Это может быть освещение подъезда, включаемое только тогда, когда в помещение входит человек, свет в любых местах общего пользования или прожектор на дачном участке.

Датчики движения, применяемые в системах безопасности, работают по аналогичному принципу и подключаются к контрольному прибору охранной сигнализации. Компактные уличные детекторы движения – это  удобные и универсальные устройства, к которым можно подключить видеокамеры, звуковой сигнализации, прожектора, подсветку периметра участка и многое другое.

Все инфракрасные детекторы можно разделить на две группы:

  • Пассивные объёмные датчики;
  • Активные датчики.

Датчики первой группы используются в системах безопасности, а также в качестве электронных реле для включения освещения и других устройств. Активные или линейные датчики используются для защиты от проникновения на участках большой площади. Уличный датчик движения для охраны периметра состоит из инфракрасного излучателя и приёмника, которые могут быть разнесены на расстояние до 150 метров. Таким образом, весь периметр объекта можно разделить всего на несколько зон. После того, как произведена юстировка передающей и приёмной части, устройство переходит в дежурный режим. При пересечении луча человеком в приёмной части формируется сигнал, который может включить сирену, прожектор и подать тревогу на контрольный прибор.

Инфракрасные пассивные датчики состоят из следующих элементов:

  • Линза Френеля;
  • Тепловой ИК сенсор;
  • Операционный усилитель;
  • Компаратор;
  • Контроллер.

Линза Френеля расположена перед сенсором и выполняет функцию концентратора тепловой энергии. Термочувствительный элемент воспринимает поток теплового излучения, и вырабатывает слабый электрический ток, который, пройдя через операционный усилитель, поступает на компаратор, где сравнивается с опорным сигналом. Контроллер обычно используется в датчиках, применяемых в системах безопасности, поскольку конструкция уличного датчика движения для включения света более проста, и не требует применения сложных элементов.

Наружный датчик, по сравнению с приборами для внутреннего монтажа, должен отвечать определённым требованиям. Прежде всего, это касается высокой степени климатической защиты. Наружные датчики монтируются в специальных защитных корпусах, предотвращающих попадание пыли, влаги и перепадов температур. Остановимся подробнее на основных критериях выбора детектора движения.

Критерии выбора датчика движения для улицы

Уличный датчик движения, как и любое другое электронное устройство, обладает определёнными техническими характеристиками, на которые следует обращать внимание при выборе. Параметры датчиков движения, предназначенных для использования в системах безопасности, несколько отличаются от параметров инфракрасных детекторов, которые выполняют функцию реле, включающего электрическое освещение, сирену или прожектор. Охранные датчики движения работают в сетях, использующих напряжение, не превышающее 24В, и не предназначены для коммутации больших токов.

Основными параметрами уличных датчиков движения считаются:

  • Дальность зоны захвата;
  • Угол обзора датчика;
  • Чувствительность.

Датчики движения, используемые в системах безопасности, имеют дальность зоны захвата 10-15 метров и угол обзора 60-90°. Исключение составляют инфракрасные детекторы, монтируемые на участках периметра. Благодаря особой конструкции, дальность зоны обнаружения может доходить до 120-150 метров, с широким углом обзора. Линейный датчик формирует узкую и длинную зону захвата, ориентированную вдоль участка периметра.

Чувствительность таких устройств настраивается таким образом, чтобы датчик не реагировал на мелкие объекты излучающие тепло – собак, кошек и других домашних животных. Чтобы избежать ложных срабатываний, охранные уличные датчики движения настраивают таким образом, чтобы мелкие животные, попадающие в зону захвата, не вызывали реакцию инфракрасного сенсора. Тепловые детекторы движения, используемые в системах безопасности, обладают высокой чувствительностью и позволяют выполнить настройку с большой точностью.

Всепогодный уличный датчик движения для управления освещением может иметь следующие характеристики:

  • Питающее напряжение – все датчики такого типа рассчитаны на стандартное сетевое напряжение 220-240 В;
  • Время работы после срабатывания – до 10 минут. Данный параметр определяет время, в течение которого будет работать источник света. В целях экономии электроэнергии, время срабатывания выбирают в пределах 2-3 минут;
  • Чувствительность – настраивается индивидуально, по месту установки;
  • Дальность зоны захвата – до 15 метров. Зона захвата так же может отличаться у разных типов датчиков и обычно не превышает 12-15 метров;
  • Скорость срабатывания – 0,5-2,0 м/сек. От скорости срабатывания зависит, среагирует ли датчик на быстро перемещающийся объект;
  • Угол обзора – если детектор движения имеет потолочную конструкцию, то его угол обзора равен 360°;
  • Коммутируемый ток – обычно не превышает 1,0-1,5 А.

Монтаж наружных датчиков движения

Уличный беспроводной датчик движения Страж М 303УБП

Уличный датчик движения представляет собой компактный прибор в герметичном всепогодном корпусе. Обычно он монтируется на высоте 2,5-3,0 метров в так называемой зоне недоступности. Для упрощения монтажа очень часто используют беспроводные датчики движения,  о них вы можете почитать тут. Очень часто датчики такого типа устанавливаются в углу. Вообще угол может считаться оптимальным местом для установки датчика движения, управляющего освещением. При подключении необходимо обязательно определить фазу, поскольку именно она является разрываемой цепью, а ноль подключен постоянно. Все электромонтажные работы осуществляются при отсутствии напряжения.

Иногда может возникнуть необходимость в постоянной работе источника освещения, поэтому параллельно с детектором движения устанавливают обычный выключатель, который может блокировать контакты датчика. Это позволяет эксплуатировать систему освещения в ручном и автоматическом режиме.

Кроме отдельных датчиков движения, к которым можно подключить любые внешние устройства, производители выпускают уже скомпонованный уличный светильник с датчиком движения. В системах безопасности, уличные детекторы движения используются уже давно. Поскольку системы охранной сигнализации относятся к слаботочной группе и питаются напряжением 12-24В, требования к технике безопасности могут быть несколько снижены.

Область применения

Уличные датчики движения часто используются в загородных домах и на дачах. Определённые типы датчиков, включённые в общую систему охранной сигнализации, обеспечат безопасность периметра, а датчики управления освещением могут выполнять много других полезных функций.

Датчик движения для наружной установки в загородном доме

Удобной для владельца может оказаться установка датчика движения на своей автостоянке. В этом случае, в тёмное время суток, не нужно искать выключатель, а если датчик зафиксирует появление постороннего лица возле автомобиля, загоревшийся свет будет знаком хозяину, что на территории частного дома кто-то есть.

Уличный датчик движения для охраны и сигнализации может контролировать не только периметр. Такие датчики являются составной частью системы безопасности и могут устанавливаться на воротах, калитках и возможных точках проникновения посторонних лиц на территорию частного домовладения. Кроме того уличные датчики движения, могут быть подключены к мощной сирене, что в отсутствие хозяев даёт шанс на сохранение имущества в неприкосновенности. Одновременное включение сирены и прожектора может считаться сильным психологическим фактором.

Уличные прожектора с датчиками движения в последнее время нашли широкое применение в гаражных кооперативах, на платных автостоянках в садах и парках. Они дают ощутимую экономию электроэнергии. Кроме того работа источника освещения не постоянно, а в дискретном режиме позволяет намного продлить срок его службы. Поэтому вывод может быть только один. Нужно везде, где только возможно, использовать датчики движения для управления источниками света. Это и выгодно, и очень удобно.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

для чего он необходим? Какой тип датчика движения выбрать для улицы?

Сфера применения

Первоначально датчики движения применялись для функционирования в охранных системах сигнализации: они направляли предупреждающий знак о тревоге на пульт оператора. Однако, заводы — изготовители не остановились на этом, придумав устройства включения прожекторов, уличного освещения, сирен, силового оборудования. В том числе, сегодня в современном ландшафтном оформлении огромное значение отводится опорам освещения на улице с датчиками включения.

Люди осознают, что необходимо двигаться к экономным финансовым затратам, по этой причине достаточно часто используют датчики движения для уличного освещения. Устройства включения света должны отвечать принятым нормативам и исполнять несколько функциональных действий:

  1. Охранное освещение дачных участков;
  2. Освещение домов, скверов с точки зрения эстетики;
  3. Освещение перемещения людей по улице.

Датчики движения, которые устанавливаются на улице, в отличие от домашних вариантов – имеют больший угол действия. Максимальное рабочее расстояние – 12 м. Уличные датчики движения широко применяют гостиничные, офисные и административные здания, организации образования, спорта, автостоянки, ТЦ.

Принцип работы и его устройство

Настройку датчиков движения осуществляют тремя потенциометрами.

Интервал времени — определяется время, в ходе которого датчик будет функционировать. Величины задаются в пределах от нескольких секунд до нескольких минут. Т.е. требуется проанализировать, сколько раз человек присутствует в области обзора и настроить период задержки выключения света несколько больше этой величины. Это осуществляется для исключения постоянных включений и отключений.

Чувствительность – чем выше этот показатель, тем лучше отклик датчика на передвижение. Если срабатываний большое количество и происходят самопроизвольные включения, данную опцию лучше уменьшить. Главным образом настройка чувствительности осуществляется три раза. В том числе, нужно отрегулировать данный показатель в соответствии со временем года, допустим, в летнее время датчик функционирует в норме, а в зимнее время случаются сбои.

Степень освещенности – для верного функционирования устройства днем. Датчик во время появления передвижения определяет степень освещенности, если она, ниже нормы, устройство включается, если выше – не включается.

Работа устройства основана на инфракрасном излучении: на улавливаемую матрицу направляется запрограммированный сигнал.

Датчик в авторежиме фиксирует присутствие перемещения, замыкает цепь и включает освещение. Главный принцип действия – постоянный контроль в области обзора: во время возникновения перемещающегося объекта происходит изменение теплового поля, оно выше, чем температура окружающей среды.

Благодаря специальной линзе, на фотоэлемент направляется сигнал, это и способствует замыканию цепи. В области обзора устройство срабатывает и при малейших передвижениях.

Технические характеристики


Основные характеристики – угол обзора и дальность действия

Какой датчик движения для включения света лучше выбрать, зависит от его качеств и особенностей системы освещения.

Угол обзора

Угол горизонтального обзора колеблется в диапазоне 90-360 градусов. Для датчика, установленного на стене, вполне достаточно угла 180 градусов. Фонарь с датчиком движения устанавливают с углом обзора 360 градусов.

В комнате с одним входом с задачей справится узкополосный датчик. Если входов несколько, то требуется датчик, захватывающий их все.

Кроме горизонтального обзора, может быть разный вертикальный обзор. Датчики с большим углом вертикального обзора применяют в системах охраны.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

Это все функции, которые могут быть полезны. Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции.

Виды датчиков движения для включения света на улице


Датчики движения различаются по способу питания и принципу фиксации движения

Сенсор движения позволяет зафиксировать перемещение объекта заданной величины. Датчик передает зарегистрированный сигнал на подключенное устройство, а блок управления последнего выполняет запрограммированное действие.

Виды датчиков движения для включения света разнообразны.

По типу питания различают 2 варианта:

  • Сетевые – питание производства от сети в 220 В. Это более удобный вариант, особенно для датчиков внутренних систем.
  • Аккумуляторные – оснащаются батарейками на 12 В. Обычно это беспроводные модели, передающие радиосигнал.

Перемещение на участке устройство фиксирует разными способами. Различают 4 категории:

  • Ультразвуковые – прибор генерирует ультразвуковые волны, частотой в 20–60 кГц и фиксирует отраженные. Если в зоне действия перемещается объект, частота изменяется. Плюсы сенсора: независимость от погоды, низкая цена, безопасность. Однако радиус действия у него невелик и срабатывает он только при высокой скорости перемещения. Ультразвук раздражает собак и кошек, но по этой же причине разгоняет мышей.
  • Инфракрасные – регистрируют тепловые волны, излучаемые объектом. Здесь 2 датчика, измеряющие температуру в разных зонах сектора. Плюсы: сенсор не реагирует на качающиеся ветки, двигающиеся занавески, не влияет на самочувствие. Минусы: прямые солнечные лучи, нагретый воздух от обогревателя или кондиционера вызывает ложные срабатывания.
  • Микроволновые – принцип действия сходен с ультразвуковым датчиком. Сенсор излучает электромагнитные волны с высокой частотой и фиксирует отраженный сигнал. Обычно частота составляет 5,8 Гц. Плюс: наблюдение за несколькими зонами, возможность «видеть» сквозь тонкие кирпичные и деревянные перегородки. Минус: датчик довольно дорогой, а высокочастотное излучение потенциально опасно.
  • Комбинированные – сочетают инфракрасный и высокочастотный датчик. Обладает положительными свойствами сенсоров обоих видов и компенсирует их недостатки.



Для уличного освещения больше подходят ультразвуковые или инфракрасные датчики, так как они слабо реагируют на погодные условия.

Уличные инфракрасные ДД


Инфракрасный датчик движения Smartbuy, настенный IP44 (до 12 метров)

ИК-датчики относятся к самым распространенным видам детекторов, принцип действия которых основан на обнаружении перемещений в зоне контроля. Они способны включаться при трансформации общей физической картины, за счет тепла, выделяемого живым организмом. Любые изменения температурного состояния или положения объекта фиксируются чувствительным прибором.

Из двух известных разновидностей ИК-датчиков (активные и пассивные) совместно с осветителями используются только последние.

Несмотря на слабую чувствительность, меньшую дальность и значительную погрешность пассивные изделия пользуются большим спросом, что объясняется их сравнительной дешевизной.

Ультразвуковые


Ультразвуковой датчик

Приборы этого класса срабатывают за счет эффекта отражения излучаемого ими звука от движущегося объекта. После приема отраженного сигнала датчик распознает изменения в его спектре и формирует импульс на включение освещения. Частота формируемого датчиком ультразвука находится в диапазоне 30-40 кГц и практически не улавливается человеческим ухом.

Определенное физическое действие на организм человека эти частоты все же оказывают, и чаще всего они небезопасны для здоровья. Поэтому датчики ультразвукового типа рекомендуется применять только на улице.

Микроволновые

В основе работы этих устройств лежит эффекта Доплера, распространяющий свое действие на сигналы микроволнового диапазона. При передвижении любого объекта частота отраженного от него сигнала меняет свое значение. Величина этого изменения пропорциональна скорости перемещения человека, попавшего в зону чувствительности датчика. У этого способа также имеются свои недостатки, проявляющиеся в том, что любые случайные препятствия вносят помехи в работу системы.


Рекомендуемое размещение датчиков движения

Сейсмический тип

Датчики сейсмического типа устанавливаются под землей, их легко замаскировать. Нарушитель наверняка не сможет распознать устройство. Учитывается защищенность сенсора, улавливаются малейшие колебания. К недостаткам относится завышенная стоимость.

Лазерный тип

Устройства являются новыми и используются на улицах вблизи жилых, коммерческих объектов. У них применяется детектор движения высокой проводимости, модели функционируют по принципу триангуляции, подключается система интеллектуального анализа. За счёт этого происходит точное распознавание движущихся объектов. Сигнал чаще всего посылается по беспроводной связи, дистанционно на пульт.

К основным характеристикам лазерных датчиков относят следующее:

  • Разрешение прибора.
  • Размеры конструкции.
  • Рабочий диапазон температур.
  • Проводимость микроконтроллера.
  • Количество режимов.
  • Точность устройства.

Выбор места расположения


Рекомендации по установке

Выбирают место с учетом типа датчика и способа монтажа.

  • Потолочные закрепляют на высоте 2,5–3 м. Радиус действия составляет 10–20 м, обычно этого достаточно.
  • Настенные монтируют внутри здания или на улице. Высота фиксации – 2–2,5 м. Радиус действия разный.

Ультразвуковые и микроволновые сенсоры наиболее эффективны, если объект двигается к ним. Инфракрасные лучше работают, если объекты перемещаются поперек участка наблюдения. Это учитывают при размещении.

Установка с регулировкой

Выбор схемы подключения определяется характером комнат: с окнами или без, с необходимостью включать свет без сенсора и прочее.

  • В темной комнате без окон регулятор подсоединяется в разрыв фазного провода, который питает лампу. Фазный и нулевой провод заводят на вход сенсора, с его выхода фазу тянут к лампе, а ноль подключают к земле.
  • Для уличного освещения в цепь включают фотореле или выключатель. Оба приспособления ставят в разрыв фазы. Фотореле ставят перед сенсором движения. Он активируется, когда датчик освещенности фиксирует отсутствие дневного освещения.
  • Если свет должен не только включаться, но и какое-то время освещать площадку, параллельно с датчиком движения монтируют выключатель. Если освещение должно быть постоянным, щелкают выключателем. Пока выключатель не отключен, освещение активируется, когда срабатывает датчик.

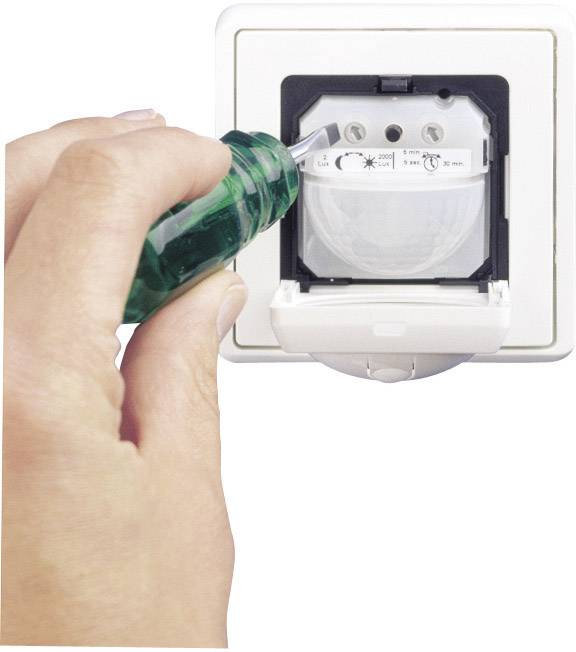

Устройство поступает в продажу с заводскими настройками. Их можно изменить:

  • корпус снабжен подвижными шарнирами, что позволяет отрегулировать его положение;
  • настраивают чувствительность – при максимальной величине датчик срабатывает при появлении не только человека, но и на домашних животных;
  • уровень освещенности – обозначается LUX;
  • время задержки выключения регулируют колесиком TIME – от 5 до 10 минут;
  • если в приборе есть фотореле, настраивают также уровень освещенности, при котором должен срабатывать датчик.

Рекомендуется сначала выставить минимальные значения, затем увеличивать по мере надобности.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Внимание! Перед тем как проводить любые работы с электрическими кабелями следует их обесточить, переведя соответствующий тумблер на щитке в позицию «выкл».

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля. Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит.

Схема подключения выглядит так:


Важно! Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора. Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно. Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора. Конкретней:

  1. Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
  2. Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
  3. Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Правила выбора датчика движения для включения света на улице

Как выбрать и настроить датчик движения для включения света на улице, описывается в инструкции к аппарату. Учитывается несколько параметров:

  • Дальность срабатывания – модель с радиусом действия в 4–6 м достаточно для контроля лестничной площадки или крыльца перед домом. Чтобы включить освещение двора перед коттеджем, нужен вариант с радиусом действия в 20–25 м.
  • Класс защиты не менее IP54. Если регион дождливый или участок расположен на берегу моря, где влажность выше, подбирают модель с показателями не ниже 65.
  • Для улицы нужен прочный корпус с набором водно- и морозостойких прослоек.

Для наружного освещения подходят только настенные датчики с углом обзора в 180 градусов.

Используют приспособления в разных областях: охранное освещение участка, территорий предприятий, освещение тротуаров, дорог, аллей, декоративные решения в скверах и парках.

Источники

  • http://ProOsveschenie.ru/landshaftnoe-osveshhenie/datchik-dvizheniya-dlya-vklyucheniya-sveta.html
  • https://StrojDvor.ru/umnyj-dom/kak-vybrat-datchik-dvizheniya-dlya-vklyucheniya-sveta-na-ulitse/
  • https://dachadesign.ru/datchik-dvizheniya-dlya-vklyucheniya-sveta/
  • https://stroychik.ru/elektrika/datchik-dvizheniya-dlya-vklyucheniya-osveshheniya
  • https://StrojDvor.ru/elektrosnabzhenie/kakoj-datchik-dvizheniya-dlya-vklyucheniya-sveta-luchshe-vybrat-dlya-ulicy/
  • https://ProDatchik.ru/vidy/datchiki-dvizheniya-dlya-ohrany-perimetra-ulichnye/
  • https://LampaExpert.ru/datchiki-dvizheniya/kak-vybrat-i-ustanovit-prozhektor-s-datchikom-dvizheniya-dlya-ulitsy

Уличный датчик движения от производителя 2021

Уличный датчик движения это устройство, которое так называется в простонародье, под которым разные люди понимают разное.
Это связано с тем, что не все покупатели и пользователи владеют специализированной технической терминологией и информацией.



Давайте разберёмся в определениях, исходя из применённых в конструкциях этих датчиков принципов работы и технических решениях.




Светильник с датчиком СБЕРЭНЕРГО





Уличный датчик движения

 для включения уличного освещения может быть двух видов



✔ фотодатчик, который ещё называют датчик освещённости, датчик света, датчик день-ночь
✔ инфракрасный датчик, который так же называют ИК-датчик или IK-датчик

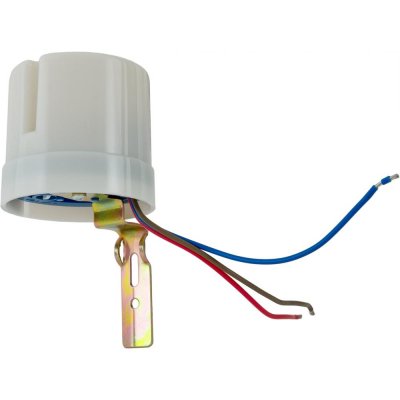

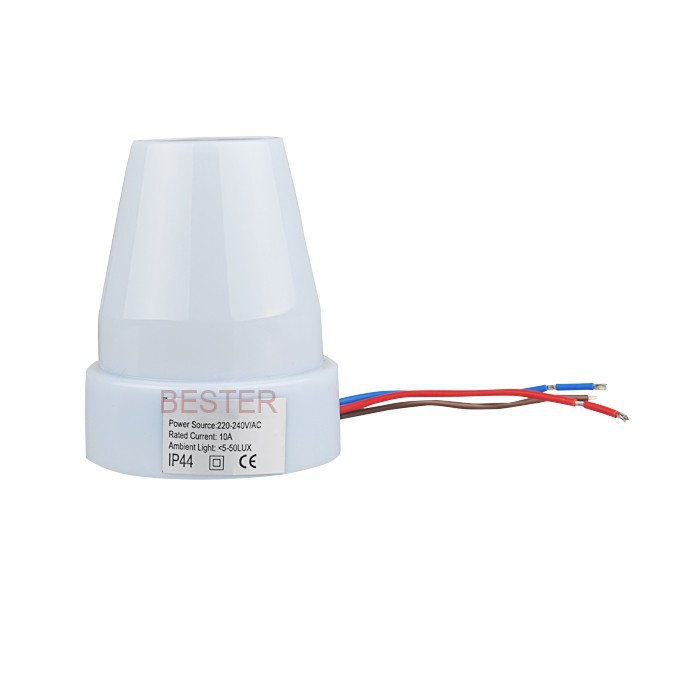

Фотодатчик для включения уличного освещения



В своей конструкции имеет фотоэлемент, который реагирует на окружающий уровень освещённости.

Если светло, то освещение не включается. Если темно, то включается освещение.



Инфракрасный датчик для реагирования на улице



В своей конструкции имеет элемент, который воспринимает изменения тепла в окружающем пространстве.

Если источник теплового излучения появляется в пределах восприятия данного датчика, то включается свет.

На практике применяются оба варианта датчиков для улиц.



Чаще всего применяется для задач освещения на улице фотодатчик, так как он дешевле, надёжнее и удобнее в эксплуатации, чем датчик инфракрасный.





Исходя из этого, в ООО «СБЕРЭНЕРГО» производятся именно уличный датчик движения в виде фотодатчика для освещения внешних пространств в Вашем населённом пункте}.



Посмотрите, пожалуйста, видео про внешний модуль движения:

Послушайте, пожалуйста, аудио про наружный прибор:





Подробнее на нашем сайте economenergo.ru имеется ответ от российского производителя ООО «СБЕРЭНЕРГО» про уличный датчик движения.





1. На нашем сайте можно ознакомиться с патентом на изобретение и патентами на полезные модели электротехнической продукции



Первые 4 патента зарегистрированы в Государственном реестре в 2004 году.
А следующие 4 патента зарегистрированы в Государственном реестре в 2008 году.





Патент, применяемый российским производителем СБЕРЭНЕРГО





2. На нашем сайте представлен Сертификат соответствия Евразийского Экономического союза



Сертификат соответствия разрешает серийный выпуск светотехнической продукции и
устанавливает гарантийный срок эксплуатации 12 месяцев со дня ввода светильников
в эксплуатацию.





 Сертификат светильников российского производителя СБЕРЭНЕРГО





3. На сайте economenergo.ru представлено Руководство по эксплуатации светильников производства ООО «СБЕРЭНЕРГО»




В паспорте предоставлены техническими характеристики, требования по технике безопасности, схема соединений и прочая техническая информация.





 Паспорт светильников СБЕРЭНЕРГО лист 1







Паспорт светильников СБЕРЭНЕРГО лист 2









Мы рекомендуем использовать для освещения в Вашем здании в светодиодных светильниках уличные датчики движения производства ООО «СБЕРЭНЕРГО»!







Автор: генеральный директор ООО «СБЕРЭНЕРГО» Кузяхметов Аскар М.



Благодарю за внимание к статтье про уличный датчик движения! Обращайтесь к следующей статье и узнаете про светильник светодиодный с датчиком движения для ЖКХ!

Как выбрать датчик движения для включения света – 7 советов

Как утверждают специалисты, применение датчиков движения (ДД) позволяет сэкономить до 30% электроэнергии, при этом, если устройства будут оснащены фотореле, то экономия достигает нереальных 58%. Если показатели действительно достоверные, то выбор специального детектора для системы освещения является целесообразным решением. В этой статье мы разберемся, как выбрать датчик движения для включения света и какие производители являются лучшими по цене и качеству.

Критерии выбора

Итак, существует несколько правил, воспользовавшись которыми можно правильно выбрать датчик движения. Давайте рассмотрим, что советуют специалисты:

  1. Определитесь с местом установки. Для улицы рекомендуется подобрать детектор со степенью защиты IP не менее 55, лучше 65. Если устройство будет установлено под навесом, допускается выбрать модель с индексом IP44. При выборе датчика движения для включения освещения в помещении (дом, квартира либо гараж), степень защиты может быть меньше, при условии, что повышенная влажность и запыленность отсутствуют.
  2. Учитываем возможные препятствия. Немного отойдем от темы и расскажем о видах детекторов. Существуют устройства, которые реагируют на тепловое излучение (инфракрасные). Они включают свет при обнаружении любых движущихся объектов, в том числе и животных. Второй вид изделий – звуковые или как их еще называют, акустические (срабатывают при возникновении шума). Следующая разновидность ДД – микроволновые. Они излучают волны, которые могут проходить через препятствия для обнаружения движения. Ну и последние, комбинированные устройства, сочетающие несколько способов реагирования. Так вот, в квартирах, на даче, и в частных домах рекомендуем использовать ИК-датчики или комбинированный вариант инфракрасного излучения с ультразвуковым. Для охраны лучшим решением будет использование микроволновых моделей, которые реагируют даже через небольшие препятствия (к примеру, перегородка). Такие устройства нашли применения в гаражах, складских помещениях и, в общем, в системах сигнализации.
  3. Определяемся с углом обзора. Если в помещение можно зайти с нескольких сторон (к примеру, 2-3 двери в коридоре либо подъезде), то лучше выбрать датчик движения с углом обзора 360 градусов (потолочный). Если же нужно производить включения света при проходе через один определенный участок, то достаточно подобрать детектор с углом обзора в 180 градусов и направить его на нужную зону обнаружения.
  4. Учитываем мощность светильников. Не менее важно правильно выбрать мощность ДД. Сделать это достаточно просто – узнаем мощность люстры в комнате, или, к примеру, светодиодного прожектора на улице и подбираем мощность детектора с небольшим запасом.
  5. Определяем радиус действия. Также при выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать. Как правило, радиус обнаружения составляет от 6 до 50 метров. Соответственно, для небольших комнат в квартире и доме можно выбрать минимальный радиус (в туалете, кухне, прихожей, ванной), а вот для включения уличного освещения нужно определиться с радиусом действия и на основании этого выбрать подходящий параметр.
  6. Наличие фотореле. В последнее время большинство ДД дополнительно оснащаются детекторами освещенности, которые позволяют еще больше экономить электроэнергию. Схема работы в этом случае такая: включение света происходит только, если уровень освещенности ниже заданных настроек. Это логично, ведь нет смысла включать освещение днем.
  7. Защита от животных. Еще одна полезная функция, на которую мы рекомендуем обратить внимание. Если у вас есть домашние животные, к примеру, небольшая собака во дворе, то лучше выбрать датчик движения с защитой от животных. В противном случае включение света будет спровоцировано вашими питомцами, что не очень удобно и экономично.

Вот и все советы, которые вы должны учитывать при выборе устройства. Еще один важный момент – производитель детекторов, т.к. от него зависит долговечность и корректность работы изделия. Если вы не знаете, какой датчик движения лучше выбрать, рекомендуем останавливаться на продукции таких фирм, как Theben, Rev Ritter, Orbis и Camelion. В последнем случае производитель китайский, но, тем не менее, по цене и качеству является оптимальным. С подходящей моделью вы можете разобраться, если учтете наших 7 советов, предоставленных выше.

Подробно об установке датчика движения своими руками мы рассказали в соответствующей статье, где также рассмотрели схемы подключения изделия!

Подводим итоги

Ну и напоследок рекомендуем ознакомиться с нашими рекомендациями по поводу выбора детектора для определенных мест, итак:

  • В доме и квартире целесообразно устанавливать ИК-датчик с защитой от животных.
  • В подъездах и на лестнице хорошо работают ультразвуковые модели, которые способны включать свет, даже если вы еще не дошли до нужного места (реагируют на уровень шума).
  • В системах охраны лучше всего применять датчики, излучающие магнитные волны. Они способствуют включению сигнализации даже при обнаружении движения за тонкими перегородками и стеклом.

Также советуем просмотреть вам видео, в котором специалисты сделали обзор характеристик существующих ДД:

Вот и все, что хотелось рассказать вам о том, как выбрать датчик движения для включения света. Надеемся, предоставленные советы вам помогли в выборе оптимального варианта исполнения для собственных условий!

Также рекомендуем прочитать:

Как выбрать датчик движения для включения света на улице: виды и монтаж

На чтение 6 мин Просмотров 952 Опубликовано Обновлено

Уличное освещение с датчиком движение – удобный вариант для владельцев дома. Экономится электроэнергия, так как свет горит только в присутствии человека. Также частично обеспечивается охранная функция.

Виды датчиков движения для включения света на улице

Датчики движения различаются по способу питания и принципу фиксации движения

Сенсор движения позволяет зафиксировать перемещение объекта заданной величины. Датчик передает зарегистрированный сигнал на подключенное устройство, а блок управления последнего выполняет запрограммированное действие.

Виды датчиков движения для включения света разнообразны.

По типу питания различают 2 варианта:

  • Сетевые – питание производства от сети в 220 В. Это более удобный вариант, особенно для датчиков внутренних систем.
  • Аккумуляторные – оснащаются батарейками на 12 В. Обычно это беспроводные модели, передающие радиосигнал.

Перемещение на участке устройство фиксирует разными способами. Различают 4 категории:

  • Ультразвуковые – прибор генерирует ультразвуковые волны, частотой в 20–60 кГц и фиксирует отраженные. Если в зоне действия перемещается объект, частота изменяется. Плюсы сенсора: независимость от погоды, низкая цена, безопасность. Однако радиус действия у него невелик и срабатывает он только при высокой скорости перемещения. Ультразвук раздражает собак и кошек, но по этой же причине разгоняет мышей.
  • Инфракрасные – регистрируют тепловые волны, излучаемые объектом. Здесь 2 датчика, измеряющие температуру в разных зонах сектора. Плюсы: сенсор не реагирует на качающиеся ветки, двигающиеся занавески, не влияет на самочувствие. Минусы: прямые солнечные лучи, нагретый воздух от обогревателя или кондиционера вызывает ложные срабатывания.
  • Микроволновые – принцип действия сходен с ультразвуковым датчиком. Сенсор излучает электромагнитные волны с высокой частотой и фиксирует отраженный сигнал. Обычно частота составляет 5,8 Гц. Плюс: наблюдение за несколькими зонами, возможность «видеть» сквозь тонкие кирпичные и деревянные перегородки. Минус: датчик довольно дорогой, а высокочастотное излучение потенциально опасно.
  • Комбинированные – сочетают инфракрасный и высокочастотный датчик. Обладает положительными свойствами сенсоров обоих видов и компенсирует их недостатки.

Для уличного освещения больше подходят ультразвуковые или инфракрасные датчики, так как они слабо реагируют на погодные условия.

Технические характеристики

Основные характеристики — угол обзора и дальность действия

Какой датчик движения для включения света лучше выбрать, зависит от его качеств и особенностей системы освещения.

Угол обзора

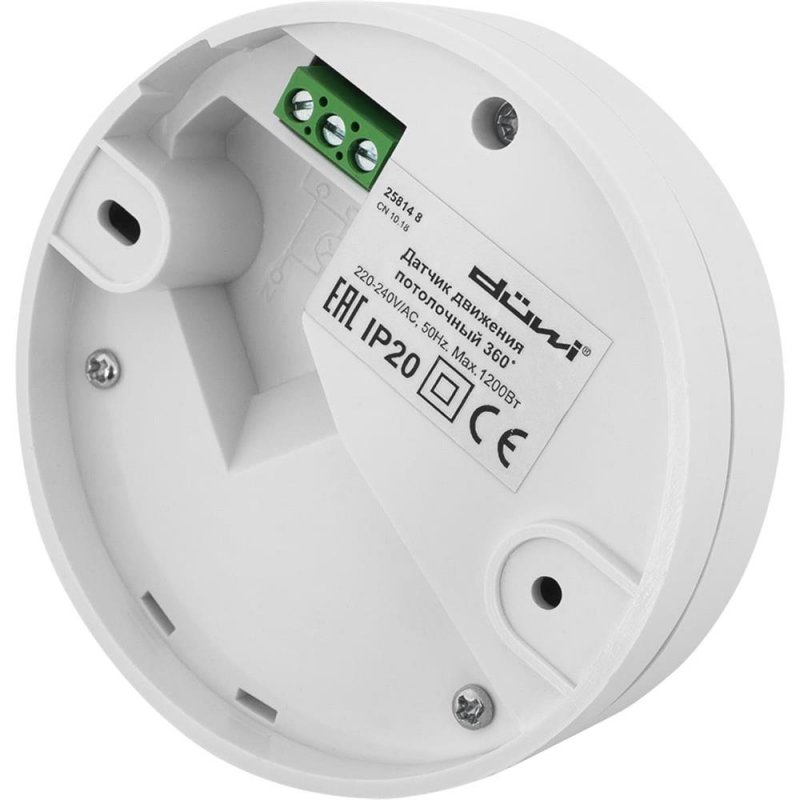

Различают потолочные и настенные модели. У первой угол обзора 360 градусов. Если закреплять на стену, его возможности остаются неиспользованными. У настенного варианта угол достигает 180 градусов. Обычно их устанавливают рядом со входом.

Дальность действия

Радиус указывается в паспорте – от 6 до 50 м. Увеличить сектор, разместив датчик выше, чем рекомендуется производитель, не стоит. При этом появляются слепые зоны.

Мощность

Этот показатель определяют по мощности подсоединяемых светильников. Мощность датчика должна превышать их на 20%. Если приобрести подходящий сенсор нельзя, можно включать в цепь пускатель или реле.

Дополнительные функции

Датчик движения оборудуется дополнительными приспособлениями.

  • Сенсор освещенности. Датчик движения в осветительной схеме срабатывает днем и ночью. Так как днем лампы включать не нужно, систему оснащают датчиком освещенности. При этом свет включается только в темное время суток.
  • Защита от животных. Если прибор достаточно чувствительный, он реагирует на небольшие объекты – собаку, кошку. Чтобы избежать этого, настраивают опцию защиты. Однако если в квартире живет собака с большим весом, датчик будет включать для нее свет.
  • Задержка отключения. Сенсор поддерживает включение, пока объект перемещается непрерывно. Это не всегда удобно в туалете или ванной, на крыльце коттеджа. Опция обеспечивает задержку отключения.

Опции увеличивают стоимость прибора. Это нужно учитывать.

Выбор места расположения

Рекомендации по установке

Выбирают место с учетом типа датчика и способа монтажа.

  • Потолочные закрепляют на высоте 2,5–3 м. Радиус действия составляет 10–20 м, обычно этого достаточно.
  • Настенные монтируют внутри здания или на улице. Высота фиксации – 2–2,5 м. Радиус действия разный.

Ультразвуковые и микроволновые сенсоры наиболее эффективны, если объект двигается к ним. Инфракрасные лучше работают, если объекты перемещаются поперек участка наблюдения. Это учитывают при размещении.

Установка с регулировкой

Выбор схемы подключения определяется характером комнат: с окнами или без, с необходимостью включать свет без сенсора и прочее.

  • В темной комнате без окон регулятор подсоединяется в разрыв фазного провода, который питает лампу. Фазный и нулевой провод заводят на вход сенсора, с его выхода фазу тянут к лампе, а ноль подключают к земле.
  • Для уличного освещения в цепь включают фотореле или выключатель. Оба приспособления ставят в разрыв фазы. Фотореле ставят перед сенсором движения. Он активируется, когда датчик освещенности фиксирует отсутствие дневного освещения.
  • Если свет должен не только включаться, но и какое-то время освещать площадку, параллельно с датчиком движения монтируют выключатель. Если освещение должно быть постоянным, щелкают выключателем. Пока выключатель не отключен, освещение активируется, когда срабатывает датчик.

Устройство поступает в продажу с заводскими настройками. Их можно изменить:

  • корпус снабжен подвижными шарнирами, что позволяет отрегулировать его положение;
  • настраивают чувствительность – при максимальной величине датчик срабатывает при появлении не только человека, но и на домашних животных;
  • уровень освещенности – обозначается LUX;
  • время задержки выключения регулируют колесиком TIME – от 5 до 10 минут;
  • если в приборе есть фотореле, настраивают также уровень освещенности, при котором должен срабатывать датчик.

Рекомендуется сначала выставить минимальные значения, затем увеличивать по мере надобности.

Правила выбора датчика движения для включения света на улице

Как выбрать и настроить датчик движения для включения света на улице, описывается в инструкции к аппарату. Учитывается несколько параметров:

  • Дальность срабатывания – модель с радиусом действия в 4–6 м достаточно для контроля лестничной площадки или крыльца перед домом. Чтобы включить освещение двора перед коттеджем, нужен вариант с радиусом действия в 20–25 м.
  • Класс защиты не менее IP54. Если регион дождливый или участок расположен на берегу моря, где влажность выше, подбирают модель с показателями не ниже 65.
  • Для улицы нужен прочный корпус с набором водно- и морозостойких прослоек.

Для наружного освещения подходят только настенные датчики с углом обзора в 180 градусов.

Используют приспособления в разных областях: охранное освещение участка, территорий предприятий, освещение тротуаров, дорог, аллей, декоративные решения в скверах и парках.

Датчики движения и освещения | Lumin

Купить датчик движения в Минске!

     Что такое датчик движения?

     Датчик движения – это устройство, которое предназначено для обнаружения движущихся объектов. Датчик освещенности реагирует на уровень освещенности вокруг него, например, при наступлении сумерек, уровень освещенности снижается — срабатывает датчик освещенности, включая световой прибор. Уличный датчик движения представляет собой прибор, который контролирует функции включения\выключения светильника. Часто датчик движения для включения света используется на частных дворовых территориях, охраняемых участках, парковках. Датчик движения уличный не только помогает Вашей безопасности, но и безопасен сам. Охранный датчик движения не испускает излучение, не создаёт радиопомехи, экономичен. Могут использоваться совместно с LED-лентой для дополнительной экономии электричества. Датчики движения реагируют на движение любого объекта, тем самым включая световой прибор, при отсутствии движения — срабатывает функция отключения светильника. Существуют датчики движения и освещенности — два в одном.

     Купить датчик освещенности в Минске!

     Сенсор движения помогает оптимизировать расход электроэнергии в местах, где постоянно не находятся люди, например, подъезды, тамбуры, лестничные пролёты, подвальные коридоры. Как работает датчик движения? Он подключается к цепи освещения как обычный включатель света, но датчик движения 220в работает в автоматическом режиме. При обнаружении объекта цепь замыкается, освещение включается. Датчик освещенности работает по тому же принципу, только реагирует на изменение освещения. Светодиодный датчик освещенности вкупе с экономичными светодиодными светильниками помогает освещать территорию автоматически, только в требуемое время. Датчик освещения день-ночь позволяют включать освещение только ночью, экономя электроэнергию и ресурс светильника.

     Купить датчик движения в Минске, а также узнать цену датчика движения, цену датчика освещения, Вы можете на нашем сайте. Закажите датчик движения для освещения, датчик движения для охраны или экономии ресурсов, позвонив по нашим номерам телефона, мы поможем Вам в правильном выборе!

     С Уважением, Lumin.by!

Световод: Датчики присутствия и отсутствия людей

Световод

Перепечатано с разрешения Ассоциации управления освещением, 2017 г. Все права защищены. Чтобы узнать больше об элементах управления, посетите их веб-сайт.

Датчики присутствия и отсутствия людей — это устройства, которые определяют, когда в помещении никого нет, и, соответственно, автоматически выключают (или приглушают) свет, тем самым экономя энергию. Устройство также может автоматически включать свет при обнаружении присутствия людей, обеспечивая удобство и потенциальную помощь в обеспечении безопасности.По данным Национальной лаборатории Лоуренса в Беркли, стратегии, основанные на занятости, могут обеспечить экономию энергии освещения в среднем на 24%.

Благодаря своей относительной простоте и высокому потенциалу энергосбережения, в сочетании с требованиями энергетического кодекса, эти датчики являются основным продуктом в новом строительстве. Они также являются общей функцией управления в проектах модернизации.

В этой статье содержится информация, которую можно использовать для выбора подходящей сенсорной технологии и функций продукта на основе характеристик данного приложения.Он основан на обновленном курсе Education Express, который вскоре будет опубликован

.

ТЕХНОЛОГИЯ

Входы

Датчики присутствия могут быть указаны как устройства с ручным, частичным или полным включением.

Большинство норм энергопотребления коммерческих зданий требуют ручного или частичного включения. Датчики ручного включения (также называемые датчиками вакансий) требуют, чтобы пассажир включил свет с помощью ручного переключателя, который может быть встроенным в датчик (пример показан здесь).Датчики частичного включения включают освещение до заданного уровня, например 50%, а затем пассажир использует переключатель, чтобы включить освещение на полную мощность. Датчики полного включения включают свет на полную мощность.

Датчики с ручным и частичным включением, как правило, экономят больше энергии, потому что пассажир может захотеть оставить свет выключенным или на более низком уровне. Датчики полного включения обеспечивают удобство, которое можно рассматривать как приятность.

Выходы

Датчики присутствия и отсутствия людей могут выключать свет или уменьшать освещенность посредством ступенчатого переключения или диммирования.В то время как ВКЛ/ВЫКЛ более распространен, уменьшение освещенности хорошо подходит для приложений, где освещение должно оставаться включенным, но часто никого нет, например, на этой лестничной клетке, или где лампа не включается быстро, как в случае газоразрядных ламп.

Зона покрытия и шаблон

Чувствительность датчика определяет, на каком расстоянии он может обнаруживать крупные (например, тело) и незначительные (например, руки) движения. Результирующее покрытие выражается как площадь покрытия и шаблон. Зона охвата определяет границы, в пределах которых датчик может обнаруживать движение.Форма покрытия — это результирующая форма этих границ, которая может быть кругом, прямоугольником, эллипсом, каплей и т. д.

NEMA WD-7 предлагает методы тестирования и отчетности для зон и шаблонов покрытия, которые производители сообщают в своей литературе. Это позволяет проводить содержательное сравнение продуктов. Обычно это максимальное значение, которое можно регулировать в зависимости от настроек чувствительности, размеров помещения, высоты установки, наличия препятствий и других факторов.

Здесь показана схема покрытия для ультразвукового датчика настенного выключателя.

Сенсорная технология

Наиболее распространенными однотехнологическими методами являются пассивный инфракрасный (PIR) и ультразвуковой (US). Датчики с двойной технологией (DT) сочетают в себе PIR с ультразвуковым или акустическим датчиком. Другие методы включают микроволновые датчики, которые излучают маломощные микроволны и обнаруживают изменения в занятости, и датчики на основе камер, которые делают несколько изображений зоны покрытия в секунду. В настоящее время исследователи изучают еще больше способов обнаружения пассажиров, таких как светодифференциальное зондирование.

Пассивный инфракрасный порт Датчики

PIR реагируют на тепловое излучение движущихся людей. Они обнаруживают движение в зоне покрытия, требующее прямой видимости; они не могут «видеть» пассажиров за препятствиями или стеклом.

Механизм обнаружения представляет собой многогранную линзу, определяющую зону охвата как серию дискретных веерообразных зон (см. пример ниже для настенного датчика, рекомендуемого для зоны размером не более 15 футов x 12 футов). ).Объектив также определяет размер движения, который он лучше всего подходит для обнаружения.

Датчик обнаруживает движение, когда человек пересекает эти зоны, что делает его более чувствительным к движению сбоку от датчика. Промежутки между зонами увеличиваются с расстоянием, что приводит к снижению чувствительности по мере удаления человека от датчика. Большинство ИК-датчиков чувствительны к движению всего тела на расстоянии примерно до 40 футов, но чувствительны к движению рук, которое является более дискретным, примерно до 15 футов.

Ультразвуковой Датчики

US излучают ультразвуковой высокочастотный сигнал по всему пространству, отслеживают частоту отраженного сигнала и интерпретируют изменение частоты как движение. С другой стороны, они могут создать стоячую волну и искать изменения как амплитуды, так и частоты из-за движения. Частота волн обычно намного выше (32-40 кГц), которую может уловить нормальное ухо (20 кГц), чтобы избежать несовместимости с такими устройствами, как слуховые аппараты.Эти датчики не требуют прямой видимости (покрытие объемное), что делает их идеальными для таких приложений, как общественные туалеты с несколькими кабинками.

Способные обнаруживать незначительное движение на расстоянии до 25 футов, эти датчики очень чувствительны. Здесь показаны схемы покрытия для четырех ультразвуковых датчиков, подходящих для различных применений, включая охват от 180 до 360 градусов, а также помещения разного размера и коридор.

Двойная технология Датчики

DT используют два метода обнаружения для повышения надежности в приложениях, где желательна более высокая степень обнаружения (например,г., люди не двигаются в течение длительного периода времени), например классные комнаты.

Большинство производителей предлагают датчики, сочетающие в себе ультразвуковую и пассивную инфракрасные технологии. Свет включается только тогда, когда обе технологии обнаруживают присутствие людей. Только одна технология необходима, чтобы держать свет включенным.

Другой датчик DT сочетает в себе PIR с акустическим обнаружением, называемым пассивным DT, потому что волны не излучаются в пространство. Микрофон датчика отфильтровывает белый шум, чтобы сосредоточиться на резких изменениях, характерных для местных жителей.Здесь показаны схемы покрытия для потолочного датчика DT (вверху) и пассивного датчика DT, установленного на стене (внизу).

Монтажные комплекты

Датчики

могут быть сконфигурированы для установки на потолке, высокой стене/углу, настенном выключателе (настенной коробке), рабочей станции и светильнике.

Питание и связь

Датчики

могут быть низковольтными, линейными или беспроводными.

Специальные возможности

Аксессуары

ПРИЛОЖЕНИЕ

Датчики присутствия и отсутствия идеально подходят для установки в небольших закрытых помещениях:

  • большие помещения с зональным/сетевым или индивидуальным управлением светильниками
  • пространства, которые работают по непредсказуемому расписанию
  • помещения, которые периодически заняты, то есть остаются незанятыми в течение двух или более часов в день
  • лестничные клетки, коридоры и аналогичные помещения, где освещение должно оставаться включенным в течение всего дня, но часто остаются незанятыми (уменьшение освещенности)

Идеальные области применения включают офисы, классы, копировальные комнаты, туалеты, складские помещения, конференц-залы, складские проходы, комнаты отдыха, коридоры, складские помещения и другие помещения.

Здесь показаны два примера: общественный туалет (вверху) с одним датчиком и открытый офис (внизу) с несколькими сетевыми датчиками. В туалете потолочный датчик DT размещается примерно в 2 футах от двери кабинки, чтобы покрыть пространство. В открытом офисе несколько потолочных ультразвуковых датчиков подключены параллельно и объединены в сеть, чтобы охватить все пространство как единую нагрузку. Только один датчик требуется, чтобы включить свет и поддерживать его во включенном состоянии. Обратите внимание, что для обеспечения надежности обнаружения рекомендуется не менее 20% перекрытия в зоне покрытия.

Энергетические коды

Большинство норм энергопотребления коммерческих зданий требуют выключения или уменьшения освещения, когда оно не используется. Эти коды применяются к новым проектам строительства и реконструкции, а в некоторых штатах также к модернизации ламп и балластов. Для большинства кодов теперь требуются датчики в самых разных местах. Все чаще коды требуют использования датчиков с ручным или частичным включением. Максимальное время задержки составляет от 30 до 20 минут. См. наш курс «Энергетические коды» для получения информации, которая может быть применима к вашему проекту.

Пассивный датчик

Датчики присутствия

PIR определяют разницу в тепле между движущимися людьми и их фоном. Они могут быть установлены на потолке или стене, в том числе в качестве замены настенного выключателя, и использоваться как внутри, так и снаружи помещений. Они хорошо подходят для:

  • меньшие закрытые помещения, такие как частные кабинеты, подсобные помещения и кладовые
  • помещения, требующие ограниченного охвата, такие как складские проходы и коридоры
  • относительно замкнутые наружные пространства, такие как освещение по периметру здания.

PIR-датчики должны располагаться так, чтобы они имели беспрепятственный обзор основной рабочей области. (Несмотря на то, что обнаружение прямой видимости может быть ограничивающим, оно также позволяет ограничить поле зрения на заводе в соответствии с конструкцией или в полевых условиях посредством регулировки.) Если они полностью или частично включены, они должны немедленно включить свет. когда посетитель входит в комнату.

Эти датчики менее чувствительны, чем ультразвуковые датчики; чувствительность снижается по мере удаления человека от датчика.Они наиболее чувствительны к движению сбоку от датчика. Зона охвата должна быть ограничена таким образом, чтобы регулировалось только освещение в отведенном для этого месте.

Поскольку датчики PIR реагируют на перепад тепла, такой перепад должен существовать. Кроме того, чтобы предотвратить ложное включение (хотя в данном случае это случается редко), их не следует устанавливать ближе 6-8 футов от диффузоров ОВКВ и других источников тепла.

Датчики США

Датчики

US излучают в пространство высокочастотные звуковые волны и обнаруживают наличие людей по изменению частоты возвращающихся отражений, или они могут создавать стоячую волну и измерять как частотный сдвиг, так и амплитуду.Они могут быть установлены на потолке или стене, в том числе в качестве замены настенного выключателя, как правило, в помещениях. Хотя они являются активной технологией (излучают энергию в пространство), правильно спроектированные устройства не будут мешать местным устройствам, таким как слуховые аппараты. Они хорошо подходят для приложений, требующих большей чувствительности и надежности, открытых помещений и пространств с препятствиями. Подходящие приложения включают в себя открытые офисы, частные офисы, ванные комнаты, классные комнаты и конференц-залы.

Сенсоры

US не требуют прямой видимости к основной рабочей области. Они могут «видеть» углы и препятствия и имеют объемный охват, то есть контролируют все пространство, а не только то, что находится в поле зрения. Однако поле зрения датчика не может быть ограничено после установки.

Ультразвуковые датчики должны быть расположены таким образом, чтобы они включались, как только человек входит в помещение. Они более чувствительны, чем датчики PIR, идеально подходят для приложений с незначительными движениями тела, такими как набор текста в офисе или выполнение тестов в классе.Они более чувствительны к людям, идущим прямо к датчику и от него.

Чувствительность датчика УЗ

может снижаться из-за трех факторов: расстояния, высоты перегородки и способности поверхностей помещения отражать ультразвуковое излучение. Они лучше всего подходят для помещений с потолками ниже 14 футов. Поверхности помещений, такие как тяжелые ковры, звукопоглощающие перегородки и потолочные плиты, могут уменьшить охват датчика, в то время как твердые поверхности повысят чувствительность. Кроме того, эффективная дальность действия потолочного датчика уменьшается пропорционально высоте перегородки.В помещениях с тканевыми перегородками и перегородками большой высоты для надежного обнаружения может потребоваться прямая видимость. Наконец, поскольку эти датчики реагируют на движение, во избежание ложного включения их не следует устанавливать на источниках вибрации или в пределах 6-8 футов или источников воздуха, таких как открытые окна и вентиляционные отверстия.

Датчики DT

Датчики DT могут быть эффективными в местах, где прямой обзор людей заблокирован препятствиями или где люди не двигаются в течение длительного периода времени.Эти датчики могут более эффективно предотвращать ложное выключение, чем датчики PIR, и предотвращать ложное включение, чем датчики US.

Размещение

Неправильное место установки является основной причиной проблем с датчиками присутствия, что делает расположение датчика критическим проектным решением. Датчики должны быть расположены так, чтобы у них была наименьшая вероятность ложного переключения, и они включали свет, как только человек входит в помещение. Обычно это предполагает размещение датчика над основными зонами активности в пространстве или рядом с ними.

Другим аспектом локации является ориентация. Например, принимающая сторона датчиков США должна быть расположена в направлении зоны наибольшего трафика в пространстве. Производители могут предоставить поддержку приложений, включая услуги по проектированию и расположению датчиков.

Ложное срабатывание

Разработчики должны правильно сопоставлять датчики с приложениями, чтобы избежать таких проблем, как ложное срабатывание, при котором датчик меняет освещение, когда это не должно:

Задержка времени

Временная задержка, которая определяет количество времени, по истечении которого свет выключится после обнаружения отсутствия помещения, является важной настраиваемой настройкой датчика.Действующие энергетические коды ограничивают время задержки до 30 минут, хотя последние энергетические кодексы сокращают его до 20 минут.

Люминесцентные лампы изнашиваются при запуске, поэтому по мере сокращения рабочего цикла (количество часов на запуск) увеличивается экономия энергии, но сокращается срок службы лампы, особенно для систем с мгновенным запуском. Это можно смягчить, используя лампы с длительным сроком службы и запрограммированные балласты быстрого пуска.

Напротив, частота включения оказывает незначительное влияние на срок службы светодиодного изделия.Теоретически это допускает временные задержки до 1-5 минут, что может увеличить экономию энергии, хотя может потребоваться больше датчиков, чтобы избежать возможности ложного выключения. Кроме того, интеллектуальные системы управления освещением позволяют запрограммировать временную задержку, чтобы она менялась в зависимости от времени суток. Например, в течение дня задержка по времени может составлять 20 минут. После работы, 5.

Сопутствующие товары для управления освещением

Управление двухфункциональным аварийным освещением — Ассоциация управления освещением

Как встроенные в светильники датчики меняют коммерческую недвижимость — OSRAM Sylvania Inc.

Дополнительные световоды

Умные уличные фонари: как IoT-освещение повышает общественную безопасность

Для городов, которые хотят окунуться в воду технологий, подключенных к Интернету вещей, модернизация интеллектуального уличного освещения является хорошей отправной точкой.

Обновление уличного освещения со светодиодными лампами, беспроводными технологиями, датчиками движения, которые включают свет, когда прохожие находятся рядом, и подключенными технологиями, которые могут оповещать город, когда необходимо заменить лампочки, могут помочь сделать улицы более безопасными, одновременно спасая правительства. в затратах на электроэнергию.

Министерство транспорта Чикаго, например, недавно приступило к реализации проекта умного уличного освещения стоимостью 160 миллионов долларов , большая часть которого окупится. Согласно пресс-релизу города, светодиодные лампы и устройства, подключенные к Интернету вещей, будут на 50–75 процентов эффективнее, чем традиционные методы освещения , а это означает, что экономия затрат на электроэнергию в значительной степени покроет стоимость проекта модернизации.

Между тем, Лос-Анджелес, один из первых внедривших эту технологию, за последние несколько лет оборудовал более 80 процентов своих улиц подключенными светильниками со светодиодными лампами и беспроводной технологией 4G LTE .Город уже видит преимущества перемен.

Город сообщил о 63-процентной экономии на счетах за электроэнергию в первый год с новым освещением, и он использует подключенные столбы для улучшения обслуживания жителей сотовой связи, помимо других преимуществ.

Но Лос-Анджелес не останавливается на достигнутом. Он также использует преимущества технологии для решения уникальных проблем города, оснащая уличные фонари датчиками, которые могут обнаруживать выстрелы или другие шумы, которые могут представлять угрозу общественной безопасности .

В дальнейшем городские власти изучают возможность расширения этой возможности до распознавания загрязнения воздуха и землетрясений .

ПОДПИСАТЬСЯ : Получайте больше новостей из информационного бюллетеня StateTech в свой почтовый ящик каждые две недели

Schenectady стремится максимально использовать преимущества интеллектуальных световых столбов

Кроме того, в Скенектади, штат Нью-Йорк, городские власти выбрали интеллектуальное уличное освещение как основополагающий элемент общей трансформации города в «умный».В рамках более крупной инициативы «умного города», реализуемой благодаря партнерству с Cisco Systems и GE, город модернизировал более 5000 существующих уличных фонарей до экологичных светодиодных ламп, сделав всю сеть доступной через безопасный веб-браузер .

Скенектади уже видит значительную экономию энергии и затрат в результате модернизации, а также улучшения общественной безопасности, но он стремится еще больше расширить роль, которую могут играть умные уличные фонари, заявил мэр Гэри Маккарти на конференции Smart Cities Week в Вашингтоне. Д.С., на прошлой неделе.

Вы можете использовать датчик движения для затемнения света , чтобы получить первоначальную экономию энергии за счет развертывания светодиодных фонарей, но вы получите дополнительную экономию за счет затемнения света, когда на дороге нет машин. улица или люди, идущие по улице», — сказал Маккарти.

Городские власти изучают, как применить одни и те же датчики и функцию диммирования к муниципальному освещению и в деловом районе, чтобы еще больше сэкономить энергию и снизить затраты.

«Наоборот, если есть активность, все огни загораются.Итак, если вы гуляете с собакой в ​​10 часов вечера. ночью, когда на улице горят все огни, когда вы идете вниз, вы получаете дополнительный уровень безопасности », — добавил Маккарти.

Но освещение — не единственное, что могут предложить подключенные световые столбы. В Скенектади городские власти также оборудуют световые столбы HD-камерами , чтобы улучшить транспортный поток и улучшить мониторинг улиц в целях технического обслуживания.

«Сегодня вы должны отправить кого-нибудь для визуального осмотра.Они присваивают дорожному покрытию числовое значение, и оно входит в программу, которая может классифицировать его в рамках управления дорожным покрытием. Все это можно автоматизировать с более высокой степенью точности с помощью доступных сегодня камер высокого разрешения, которые могут работать на световом столбе», — сказал Маккарти.

Чтобы революционизировать этот процесс, Маккарти предложил, чтобы камеры могли делать один снимок в месяц уличной поверхности в течение периода от трех до пяти лет, чтобы определить, не начинает ли она ухудшаться, и позволить городу лучше спланировать, что делать. Обслуживание.

Однако это лишь верхушка айсберга того, как технологии интеллектуального уличного освещения могут в конечном счете изменить городские процессы и жизнь жителей.

«Световые столбы — это действительно самая ценная недвижимость в ваших сообществах сегодня и в будущем», — сказал Маккарти, указывая на роль, которую столбы будут играть в грядущем развертывании умного города на основе беспроводных и сенсорных технологий, а также 5G.

По словам Маккарти, чтобы позиционировать себя, чтобы воспользоваться преимуществами этой недвижимости, города должны начать формировать партнерские отношения со всеми заинтересованными сторонами, которые могут как развивать, так и использовать технологию в полной мере, — такими партнерами, как коммунальные предприятия, школы, организации здравоохранения и бизнес-сообщество.

«Когда вы объединяете все это, это действительно дает вам силу и полное влияние этих новых технологий », — сказал Маккарти.

Интеллектуальная система уличного освещения потребляет на 80 процентов меньше электроэнергии

Из всех советов по энергосбережению, пожалуй, чаще всего мы слышим о том, чтобы не оставлять включенным свет, выходя из комнаты. Это хороший совет, но города по всему миру не следуют ему в одном ключевом смысле — их уличные фонари остаются включенными всю ночь, даже когда на улице никого нет.Тем не менее, Делфтский технологический университет Нидерландов экспериментирует с новой системой уличного освещения в своем кампусе, в которой уличные фонари, оснащенные датчиками движения, затемняются до 20 процентов мощности, когда рядом с ними нет людей или движущихся транспортных средств. Утверждается, что система снижает потребление энергии и выбросы CO2 на 80 процентов, а также снижает затраты на техническое обслуживание и уменьшает световое загрязнение.

Выпускник Delft Management of Technology Чинтан Шах разработал систему, которую можно добавить к любому уличному фонарю с регулируемой яркостью.Освещение происходит от светодиодных ламп, которые срабатывают от датчиков движения. Когда человек или машина приближаются, их движение обнаруживается ближайшим уличным фонарем, и его мощность увеличивается до 100 процентов. Поскольку все огни связаны друг с другом по беспроводной сети, окружающие огни также включаются, и их яркость снижается только до 20 процентов после того, как пассажир проедет. По сути, это создает «лужицу света», которая предшествует людям и следует за ними, куда бы они ни пошли, поэтому любые головорезы, скрывающиеся в этом районе, должны быть хорошо видны заранее.

Система беспроводной связи осветительных приборов также позволяет им автоматически уведомлять центральную диспетчерскую о сбоях (например, о перегоревших лампочках). Это должно значительно упростить техническое обслуживание, поскольку бригады будут точно знать, куда и когда идти.

Все еще продолжается некоторая тонкая настройка, чтобы свет не включался такими вещами, как качающиеся ветки или бродячие кошки. Тем временем Шах создал дочернюю компанию Tvilight для продвижения технологии Delft.Он утверждает, что муниципалитеты, использующие эту систему, должны увидеть, что она окупается в течение трех-четырех лет использования.

Фотоэлементы и датчики движения: сравнение

24 дек Фотоэлементы и датчики движения: сравнение

Опубликовано в 15:43 в Без рубрики от Lightning Maintenance

Что такое фотоэлемент?

Датчик освещенности с фотоэлементом представляет собой небольшое электронное устройство, содержащее резистор, электроды и прозрачную крышку на лицевой стороне.Он использует свет для управления потоком электрического тока. Хотя фотоэлементы бывают нескольких разновидностей, все они питаются от одной и той же полупроводниковой технологии, управляющей электрическим током.

Как работает фотоэлемент?

Полупроводники считаются мозгом современной электроники. Они являются важной частью, которая способствует развитию связи, вычислительной техники, здравоохранения, вооруженных сил, транспорта, чистой энергии и многого другого. Полупроводники обычно не проводят электричество, но если они подвергаются воздействию достаточного количества света, генерируется электрический ток.

Типы и использование



  • Фотоэлементы регулярно используются для управления освещением парковок, уличным освещением и световыми вывесками. Доступен широкий спектр фотоэлементов, но мы обсудим те из них, которые наиболее подходят для внутреннего и наружного освещения.
  • Вставные фотоэлементы совместимы со стандартной розеткой и подключаются к сквозной вилке. Это самый простой способ контролировать работу одной лампы.
  • Фотоэлементы с цоколем лампы ввинчиваются в патрон лампочки, превращая практически любой осветительный прибор (лампы, стационарные светильники внутри и снаружи) в автоматическую систему освещения.Это отличный датчик фотоэлемента для наружного освещения в вашем доме, подключенный к выключателю света.
  • Фотоэлементы сетевого напряжения управляют всей электрической цепью. Этот тип фотоэлемента является идеальным решением для управления охранным или ландшафтным освещением. Если вы объедините датчики наружного освещения с таймерами, управляющими внутренним освещением, вы сможете защититься от злоумышленников, создав иллюзию присутствия кого-то дома.



Датчик освещенности от заката до рассвета

Чаще всего фотоэлементы используются для освещения от заката до рассвета, когда ландшафтное или общее внешнее освещение включается на закате и выключается на рассвете.Для этого требуются фотоэлементы с линейным напряжением. Дополнительным преимуществом использования датчика фотоэлемента для освещения от заката до рассвета является то, что вам не нужен таймер. Они автоматически адаптируются к естественному освещению, включая сезонные изменения освещенности.

Плюсы и минусы

Датчики света с фотоэлементами

в основном полезны. На самом деле минусов очень мало.

Преимущества:

  • Низкая стоимость
  • Долгий срок службы
  • Надежный и широкий диапазон чувствительности
  • Быстрое время отклика



Недостатки:

  • Прозрачная крышка со временем загрязняется, что снижает чувствительность сенсора
  • Лампы с увеличенным сроком службы стоят значительно дороже
  • Отсутствие дополнительных элементов управления



Движение и датчики движения

Фотоэлементы и датчики движения различаются по способу включения света.Фотоэлементы обнаруживают изменения уровня освещенности и реагируют соответствующим образом. Датчики движения реагируют на любое физическое движение в пределах их диапазона. Датчики движения могут работать одним из двух способов:

  • Активные датчики излучают свет или ультразвук. Они активируются, когда один из этих сигналов отражает движение на датчик. В зависимости от диапазона датчика движения он может обнаруживать движение за углами.
  • Пассивные датчики работают за счет инфракрасного обнаружения. Они чувствуют инфракрасную энергию, испускаемую теплыми объектами, такими как животные или люди, и срабатывают, когда эти теплые пятна перемещаются.



Контроль и использование

Освещение с датчиком движения широко распространено в самых разных условиях. От коммерческих до жилых, вы, несомненно, видели их бесчисленное количество раз. Датчики движения используются в дополнение к системам безопасности, для создания решения для освещения без помощи рук (например, когда вы входите в дверь с руками, слишком занятыми для включения света), в качестве энергосберегающего варианта освещения в коммерческих зданиях и т. д. . Важным соображением для датчиков движения является то, как вы можете настроить элементы управления в соответствии со своими потребностями.Обычно доступны две формы управления освещением с датчиком движения:

  • Управление чувствительностью позволяет пользователю установить степень движения, необходимую для срабатывания датчика. Это важно, потому что вы хотите, чтобы человек, входящий в комнату, включал свет, а не жук.
  • Управление временной задержкой позволяет пользователю решить, как долго свет остается включенным после срабатывания датчика и отсутствия обнаружения движения.

Некоторые датчики движения включают элемент управления для установки диапазона области, которую они обнаруживают, поэтому вы можете охватить проезжую часть и тротуар, но избежать движения с ветвей деревьев и улиц.

Плюсы и минусы

Датчики движения для освещения были созданы, чтобы облегчить жизнь. Поскольку они были разработаны, чтобы быть полезными, преимущества перевешивают недостатки. Давайте исследуем каждую сторону.

К преимуществам светильников с датчиком движения относятся:

  • Энергоэффективность
  • Простая установка
  • Удобство
  • Органы управления
  • Срок службы



К минусам относятся:

  • Температурная чувствительность
  • Ложные срабатывания
  • Высококачественные лампы с увеличенным сроком службы стоят значительно дороже



Совместимость со светодиодами Светодиодные лампы

популярны, потому что они экономичны и энергоэффективны.Хотя светодиодные лампы можно использовать с фотоэлементами, они работают при таком низком напряжении, что для них требуется другой тип фотоэлемента, чем для обычной лампы. Если вы заинтересованы в дополнительной экономии, энергоэффективности и других преимуществах, датчики движения также могут работать со светодиодными лампами, но только со светодиодными лампами.

Найдите идеальное решение для освещения

Если поиск идеального решения для освещения свелся к выбору между фотоэлементами и датчиками движения, имейте в виду, что хотя оба варианта могут быть эффективны сами по себе, их также можно объединить в одно комплексное решение для освещения.Например, вы можете установить вокруг своего дома или офиса лампы безопасности, которые включаются только тогда, когда на улице темно.

Лучший способ убедиться, что вы сделали правильный выбор освещения, — это потратить время на изучение и взвешивание вариантов. Все зависит от ваших предпочтений и обстоятельств. В Lighting Maintenance Inc освещение — это то, чем мы занимаемся. Посетите наш веб-сайт, чтобы быть в курсе новостей освещения и узнать, как мы можем работать вместе, чтобы создать ваши идеальные световые решения. Выбор домашнего освещения влияет на вашу повседневную жизнь больше, чем вы можете себе представить.Правильное освещение может сделать комнату более комфортной, сделать ваш дом более безопасным и сэкономить энергию. Фотоэлементы и датчики движения — это два разных электронных метода, используемых для управления внутренним и наружным освещением. Оба датчика могут помочь повысить безопасность, автоматически включаясь, когда солнце садится или когда они обнаруживают движение. Они также автоматически отключаются, когда дополнительный свет больше не нужен, что позволяет экономить энергию.

Фотоэлементы и датчики движения имеют много общих характеристик, но работают совершенно по-разному.Они часто используются для выполнения схожих задач, но их можно использовать вместе для создания безопасной и энергоэффективной системы освещения.



Датчики движения | Mr. Electric

Датчики с подходящим названием обнаруживают и реагируют на такие сигналы, как движение, свет и температура. Использование датчиков движения, таких как датчики безопасности и датчики присутствия в помещении, может помочь вам создать более безопасную и энергоэффективную среду как для вашего дома, так и для бизнеса.

Наружные датчики движения: сигнальная лампа

Охранные фонари обычно располагаются у входной двери вашего дома и включаются датчиком движения, хотя они наиболее эффективны при установке над всеми выходами и входами в ваш дом или офис.Добавление света с датчиком движения дает много преимуществ:

Удобство

Когда кто-то забывает оставить свет включенным, поиск замочной скважины в темноте может показаться колоссальной задачей. Простое добавление света с датчиком движения может предотвратить эту досадную проблему.

Безопасность

Добавив светильник с датчиком движения, дома и предприятия будут защищены от злоумышленников от рассвета до заката. Освещение, включаемое датчиками, предлагает дополнительный бонус: пугающие нарушители вдали от вашего хорошо освещенного открытого пространства — ни один злоумышленник не хочет быть в центре внимания на глазах у всего района.

Сбережения

Добавление функций безопасности, таких как сигнальные лампы, снижает ваши шансы как на кражу со взломом, так и на несчастные случаи, снижая ваши расходы на страхование. Кроме того, использование светильника с датчиком движения означает, что вам не придется платить за электроэнергию за свет, который вы не используете, поскольку таймеры выключают свет после установленных периодов бездействия.

Апелляция по ограничению

Охранное освещение — прекрасное дополнение к внешнему декору, придающее вашему дому или бизнесу ухоженный вид.

Датчики движения внутри вашего дома: Датчики присутствия в комнате

Установленные на потолке или стене, как выключатели света, датчики присутствия используют датчик движения, чтобы определить, когда в комнате кто-то есть, выключая свет в незанятых местах после установленного периода бездействия. Датчики присутствия бывают разных типов. Некоторые регулируют освещение в зависимости от количества доступного дневного света. Другие сделаны специально для ванных комнат, лестниц и холлов.

Датчики присутствия предлагают преимущества как для дома, так и для бизнеса, например:

Энергоэффективность

Датчики присутствия

снижают потребление энергии освещением на 15-90 процентов в зависимости от типа используемого освещения и интенсивности движения в помещении.Они отлично подходят для помещений, которые периодически заняты. На самом деле, начиная с зон, которые время от времени заняты, можно получить наибольшую экономию, а в некоторых областях, таких как ванные комнаты, можно сэкономить более 90% на освещении. Начните с областей, которые могут пустовать в течение нескольких часов, таких как ванные комнаты и комнаты отдыха, прежде чем обращаться к местам с интенсивным движением, таким как гостиные и кабинеты.

Удобство

Благодаря изобретению датчика движения вам больше не придется искать выключатели в темноте или локтем включать выключатели света, когда ваши руки заняты.

Безопасность

Датчики присутствия

предотвращают несчастные случаи и повышают безопасность в таких местах, как лестничные клетки и туалетные кабинки, обеспечивая достаточное освещение.

Здравомыслие

Если бы вы получали десять центов каждый раз, когда отправляете записку коллегам или говорите своим детям выключить свет, стали бы вы богатыми? Для тех, кто устал чувствовать себя побитым рекордом в попытке сэкономить деньги на ежемесячных счетах за коммунальные услуги, датчики присутствия предлагают решения как для здравомыслия, так и для экономии денег.

Чтобы повысить эффективность и безопасность вашего дома или бизнеса с помощью датчиков движения, свяжитесь с Mr. Electric ® . Наши профессиональные специалисты могут помочь вам найти идеальные решения для всех ваших потребностей в освещении жилых и коммерческих помещений.

Что такое датчики движения PIR и как их используют солнечные фонари безопасности? —

Датчик движения PIR (PIR означает «пироэлектрический или пассивный инфракрасный») — это устройство, обнаруживающее движение и тепло. Эти устройства, также известные как солнечные ИК-датчики или ИК-датчики, создают сетку, которая активируется изменениями уровня инфракрасной энергии.

PIR-датчики движения встречаются чаще, чем вы думаете

В системах безопасности

Solar используются различные технологии обнаружения движения, но наиболее распространены датчики PIR. Хотя датчики движения PIR чаще всего используются в целях безопасности, они также распространены в автоматизированных системах освещения, где они, как известно, экономят энергию за счет ограничения электричества в незанятых местах. Их также можно найти в автоматических дверях, сантехнике и билетных автоматах.

Солнечные охранные фонари идеально подходят для автоматического освещения дверей и окон, которые в противном случае могли бы соблазнить злоумышленников.

Почему стоит выбрать датчик движения PIR?

Датчики

PIR бывают разных форм, большинство из которых небольшие, недорогие и простые в установке. Большинство PIR-модулей в системах освещения физически не подключены к солнечной панели, а это означает, что панель можно отрегулировать для максимального солнечного света и по-прежнему включать охранные фонари, направленные в противоположных направлениях. Большинство моделей содержат несколько линз и дополнительных линз для максимального обнаружения и дальности.

Как датчики движения помогают солнечным фонарям безопасности?

Хотите ли вы ввести комендантский час для подростков, отпугнуть четвероногих существ или отпугнуть потенциальных злоумышленников, PIR-датчики движения являются неотъемлемой частью любой охранной сигнализации или автоматизированной системы солнечного освещения.

Датчики

PIR подключены непосредственно к вашей системе безопасности, поэтому вы будете предупреждены, если они обнаружат нарушения. PIR обнаруживает изменения температуры и уровня радиации в поле зрения датчика. Если обнаружено какое-либо изменение, ваш датчик движения PIR отключит вашу систему освещения, поскольку ваша система безопасности получит уведомление о нарушении.

При рекомендованных 700–1300 люменах мощность прожектора для обеспечения безопасности на солнечных батареях обычно ограничивается сроком службы батареи. Однако с датчиками PIR солнечные прожекторы безопасности активируются только в определенное время, экономя при этом срок службы батареи.

Ночью автомобили, люди и животные, такие как этот олень, активируют инфракрасные датчики движения, которые включают наши охранные фонари. Фото Владимира Кудинова на Unsplash.

Какое техническое обслуживание требуется для солнечной системы безопасности с датчиками движения?

Для обслуживания солнечного фонаря безопасности с датчиком движения PIR не требуется электропроводка или электрик. Все продукты Gama Sonic имеют 2-летнюю ограниченную гарантию, и замена батареи рекомендуется после 1000 циклов или примерно через 3 года.

Где я могу установить солнечный фонарь безопасности с датчиками движения?

Что касается размещения, датчики PIR должны находиться на расстоянии не менее десяти футов от вентиляционных отверстий. Они наиболее эффективны, когда их размещают для обнаружения движения рядом с точкой входа или выхода, например, задней дверью или дверью гаража. Важно учитывать маршрут, по которому может пойти грабитель, и размещать датчики так, чтобы затемненные участки и параллельные стены находились в пределах досягаемости. Как только ваш датчик движения будет установлен в зоне, которая получает 4-6 часов прямого нефильтрованного солнечного света в большинстве дней, для максимальной эффективности вы можете подключить его к вашей домашней системе безопасности и настроить ее параметры.Важно не забывать чистить датчик PIR ежемесячно или раз в два месяца, удаляя с его поверхности всю пыль и мусор, чтобы избежать инфракрасных помех.

Дополнительные наконечники для ИК-датчиков движения

  1. Если у вас есть домашние животные, подумайте о приобретении датчика движения PIR, невосприимчивого к домашним животным. Эти датчики можно запрограммировать в соответствии с ростом и весом животного, чтобы избежать ложных срабатываний.
  2. Пассивный ИК-датчик подобен лучу света: все, что блокирует его путь и создает тень, скорее всего, нарушит сетку датчика.
  3. Подумайте о том, чтобы разместить ИК-датчик в месте без выступа (например, на крыше крыльца или навесе для машины), чтобы обеспечить максимальную видимость.

Солнечные защитные фонари Gama Sonic с датчиками движения

Солнечные охранные фонари мощностью 6 Вт с датчиком движения PIR

12-ваттные солнечные охранные фонари с ИК-датчиком движения

Фонари безопасности на солнечных батареях мощностью 6 и 12 Вт с датчиками движения

Разработанный для простой установки сбоку на стене или закрепленный на столбе, оснащенный встроенным датчиком движения и изготовленный из коррозионностойкой смолы, фонарь безопасности является идеальным дополнением к любому открытому коммерческому или жилому пространству.Его чистый и компактный дизайн в сочетании со встроенной солнечной панелью будет ярко освещать экстерьер любого склада, склада, гаража, пешеходной зоны или кемпинга. Этот свет имеет мощность 6 Вт, что дает световой поток 730 люмен, или 12 Вт, что дает световой поток 1440 люмен.

Этот солнечный фонарь для амбара с ИК-датчиком движения имеет отдельную солнечную панель, которую можно установить вдали от самого фонаря.

Светильник на солнечных батареях с датчиком движения

Осветите свой сарай, теплицу, складские помещения, гараж и многое другое с помощью этой простой в установке солнечной лампы.Наш светильник Solar Barn Light водостойкий и может быть легко установлен на все типы материалов: металл, дерево или пластик. Он заряжается от мощной солнечной панели Mono Crystal, а светодиодный фонарь никогда не нуждается в замене.

Светильник Victorian Solar с датчиком движения доступен в виде стоечного светильника «все-в-одном» или с монтажными креплениями для стены/пирса/3″.

Victorian Solar Light с датчиком движения и креплениями для монтажа на стене/столбе/3″

Gama Sonic Victorian Solar Light — это единственный солнечный фонарь со встроенным датчиком движения, который отличается привлекательным дизайном лампы 19-го века.Эта солнечная лампа включает в себя три различных варианта монтажа: крепление на столбе, крепление на опоре/плоской стене и крепление на стене, что дает вам возможность выбрать наилучшее применение солнечной энергии для вашего наружного освещения на солнечных батареях.

Этот светильник также доступен в виде лампы «все в одном» со стойкой.

Фонарь безопасности на солнечных батареях с ИК-датчиком движения имеет солнечную панель, которую можно прикрепить к верхней части фонаря или установить отдельно, вдали от источника света.

Фонарь безопасности на солнечных батареях с датчиком движения PIR

Фонарь безопасности Gama Sonic Solar со встроенным ИК-датчиком движения предназначен для настенного монтажа.Если вы хотите установить этот солнечный светильник безопасности в затененном месте, вы можете установить солнечную панель на расстоянии до 15 футов от фактического источника света.

С ИК-датчиком движения ваш фонарь на солнечных батареях будет обеспечивать безопасность и яркость вашей собственности.

датчиков движения – Блог об энерго- и водосбережении

Датчики присутствия

Испытывали ли вы когда-нибудь чувство облегчения, которое приходит при включении света после внезапного отключения электроэнергии ночью? Датчики движения или датчики присутствия приносят такое же облегчение и не требуют для этого акта отключения электричества.Эти энергосберегающие гаджеты включают и выключают свет в зависимости от способности обнаруживать присутствие человека или нет. Установив лучший датчик движения для района, вы сэкономите электроэнергию, деньги и вам не придется всем напоминать, когда выключать свет!

Какой датчик лучше всего подходит для вашей среды?
На выбор предлагается три типа сенсорных технологий: пассивный инфракрасный (PIR), ультразвуковой и двойная технология. Выбрав правильную технологию, выберите приложение — настенный выключатель, потолочный датчик или настенный датчик — для использования в вашей области.

Технология: Пассивное инфракрасное излучение (PIR)
PIR-датчикам требуется прямая линия обзора, чтобы определить, занято помещение или нет, поэтому они наиболее эффективны в закрытых помещениях, таких как:

  • спальня
  • шкаф
  • подъезд
  • вестибюль
  • личный кабинет
  • или хранилище

Наилучшее применение для ИК-датчиков
В большинстве помещений, особенно в доме, настенный выключатель или потолочный датчик обеспечивают наилучшие результаты обнаружения движения.Настенный датчик лучше подходит для таких мест, как склад.

Технология: Ультразвуковые
Ультразвуковые датчики присутствия в чем-то противоположны пассивным инфракрасным датчикам. Им не нужна прямая линия обзора для обнаружения движения, и они могут даже видеть за углами и объектами. Эта сложная технология чувствительна к движению на расстоянии до 25 футов, но поскольку они могут охватывать большие площади, чем PIR, ультразвуковые датчики в основном используются в таких местах, как:

  • столовые
  • классных комнаты
  • библиотеки
  • коридоры
  • и многоместные туалеты

Лучшее применение для ультразвуковых датчиков
Настенные выключатели и потолочные датчики чаще используются для ультразвуковых датчиков.

Технология

: двойная технология
Если в помещении требуются как инфракрасные, так и ультразвуковые датчики, например, в конференц-зале или лекционном зале, датчик с двойной технологией является лучшим вариантом.

Лучшее применение для ультразвуковых датчиков
Благодаря универсальности датчиков с двойной технологией можно использовать любое приложение. Только при выборе учитывайте размеры помещения. Например, в конференц-залах и холлах можно использовать любое приложение, а в классных комнатах и ​​лекционных залах следует использовать потолочные датчики.

Экономия энергии
Если на освещение в вашем доме приходится 35-45% энергопотребления, как и в офисных зданиях, установка датчика движения может значительно снизить затраты на освещение. По данным EnergyStar, вы можете повысить экономию энергии более чем на 80%, используя элементы управления дневным освещением и датчики присутствия.



Поскольку затраты на электроэнергию продолжают расти, а для освещения устанавливаются новые стандарты (например, постепенное прекращение использования ламп накаливания), соблюдение передовых методов энергопотребления избавляет вас от хлопот, связанных с радикальными изменениями в долгосрочной перспективе.

Добавить комментарий

Ваш адрес email не будет опубликован.
