Клеммники винтовые. Винтовые клеммники: виды, особенности и применение в электромонтаже

Что такое винтовые клеммники. Какие бывают виды винтовых клеммников. Как правильно выбрать и использовать винтовые клеммники. Каковы преимущества и недостатки винтовых клеммников. Где применяются винтовые клеммники в электромонтаже.

Что такое винтовые клеммники и для чего они используются

Винтовые клеммники представляют собой электротехнические изделия, предназначенные для надежного соединения проводов и кабелей в электрических цепях. Они состоят из диэлектрического корпуса и металлических контактных частей с винтовым зажимом.

Основное назначение винтовых клеммников:

• Обеспечение надежного электрического контакта между проводниками
• Защита места соединения от механических повреждений
• Изоляция токоведущих частей
• Упорядочивание проводки в электрощитах и распределительных коробках

Винтовые клеммники широко применяются как в бытовых, так и в промышленных электроустановках. Они позволяют быстро и безопасно выполнять соединения проводов без использования пайки или сварки.

Основные виды винтовых клеммников

Существует несколько основных типов винтовых клеммников, различающихся по конструкции и назначению:

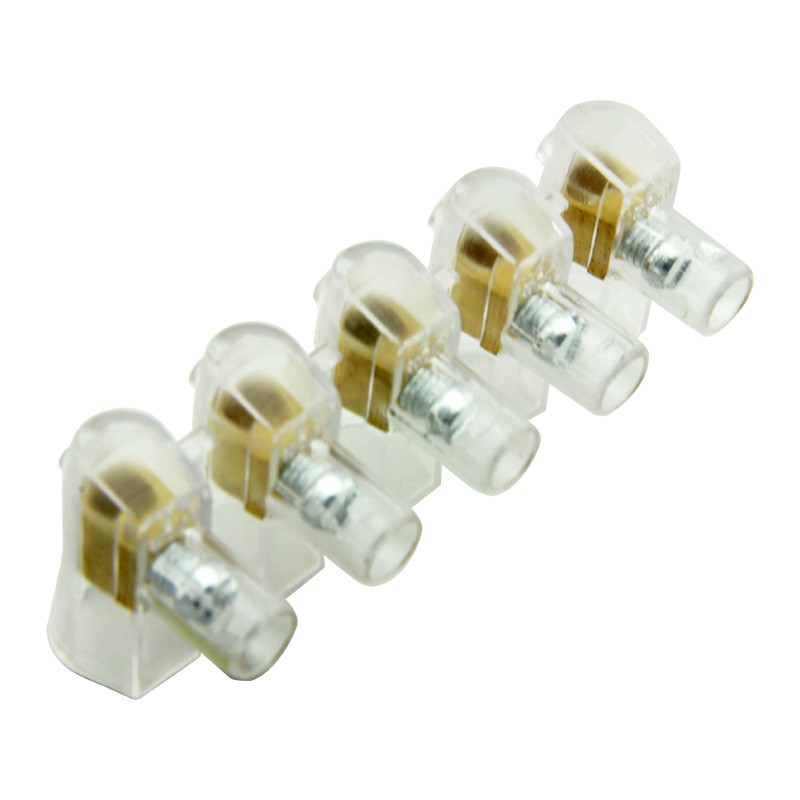

1. Трубчатые клеммники

Представляют собой латунную трубку с винтовыми зажимами по бокам. Провода вставляются в трубку и фиксируются винтами. Широко используются в бытовых электроустановках.

2. Пластинчатые клеммники

Имеют плоскую контактную пластину, к которой провода прижимаются винтом через шайбу. Обеспечивают более надежный контакт по сравнению с трубчатыми.

3. Клеммные колодки

Состоят из нескольких изолированных клемм в одном корпусе. Позволяют соединять большое количество проводов. Часто применяются в электрощитах.

4. Клеммные шины

Представляют собой металлическую шину с винтовыми зажимами. Используются для подключения большого числа проводов одного потенциала, например нулевых или заземляющих.

Особенности конструкции винтовых клеммников

Конструкция винтовых клеммников включает следующие основные элементы:

• Корпус из диэлектрического материала (полиамид, полипропилен)
• Токопроводящие части из латуни или меди
• Винты из оцинкованной стали
• Прижимные пластины или шайбы

Важные конструктивные особенности:

• Наличие гнезд для отвертки разных типов (плоской, крестовой)
• Возможность соединения нескольких клеммников в линейку
• Маркировка для идентификации цепей
• Наличие тестовых отверстий для измерений

Качественные клеммники имеют защиту от случайного прикосновения к токоведущим частям и обеспечивают надежную фиксацию проводов.

Преимущества и недостатки винтовых клеммников

Винтовые клеммники имеют ряд достоинств, но также обладают некоторыми недостатками.

Преимущества:

• Простота монтажа и демонтажа соединений
• Высокая механическая прочность контакта
• Возможность многократного использования
• Широкий диапазон сечений подключаемых проводов
• Устойчивость к вибрациям
• Визуальный контроль качества соединения

Недостатки:

• Необходимость периодической подтяжки винтов
• Риск повреждения жил при чрезмерной затяжке
• Увеличение переходного сопротивления со временем
• Ограниченная нагрузочная способность по току
• Чувствительность к коррозии

Несмотря на недостатки, винтовые клеммники остаются одним из самых распространенных и надежных способов соединения проводов.

Как правильно выбрать винтовые клеммники

При выборе винтовых клеммников следует учитывать несколько важных параметров:

Сечение подключаемых проводов

Клеммник должен соответствовать сечению используемых проводов. Диапазон сечений обычно указывается на корпусе или в маркировке.

Номинальный ток и напряжение

Электрические характеристики клеммника должны соответствовать параметрам цепи, в которой он будет использоваться.

Материал корпуса и контактов

Для агрессивных сред и высоких температур следует выбирать клеммники из соответствующих материалов.

Способ монтажа

Клеммники могут быть предназначены для монтажа на DIN-рейку, печатную плату или для установки в распределительную коробку.

Количество контактов

Выбирается в зависимости от числа соединяемых проводов. Существуют одно-, двух- и многополюсные клеммники.

Правильный выбор клеммников обеспечивает надежность электрических соединений и безопасность эксплуатации оборудования.

Области применения винтовых клеммников

Винтовые клеммники находят широкое применение в различных областях электротехники и электроники:

• Бытовые электроустановки (розетки, выключатели, распределительные коробки)
• Промышленные электрощиты и шкафы управления
• Системы автоматизации и управления технологическими процессами
• Телекоммуникационное оборудование
• Электронные устройства и приборы
• Системы освещения
• Силовая электроника
• Транспортные средства (автомобили, железнодорожный транспорт)

Благодаря своей универсальности и надежности, винтовые клеммники остаются незаменимым компонентом в электромонтаже и приборостроении.

Монтаж и эксплуатация винтовых клеммников

Правильный монтаж и эксплуатация винтовых клеммников обеспечивают их долговечную и безопасную работу. Рассмотрим основные рекомендации:

Подготовка проводов

Перед подключением необходимо:

• Зачистить изоляцию на нужную длину (обычно 8-10 мм)
• Для многожильных проводов рекомендуется использовать наконечники
• Скрутить жилы многожильного провода, если наконечник не используется

Подключение проводов

При подключении следует:

• Вставить провод в клемму до упора
• Затянуть винт с усилием, рекомендованным производителем
• Проверить надежность фиксации провода легким подергиванием

Обслуживание

В процессе эксплуатации необходимо:

• Периодически проверять затяжку винтов (особенно в первое время после монтажа)
• Контролировать отсутствие перегрева в местах соединений
• При необходимости очищать клеммники от пыли и загрязнений

Соблюдение этих простых правил значительно повышает надежность и безопасность электрических соединений.

Инновации и тенденции в развитии винтовых клеммников

Несмотря на кажущуюся простоту, винтовые клеммники постоянно совершенствуются. Современные тенденции в их развитии включают:

• Использование новых материалов, устойчивых к высоким температурам и агрессивным средам
• Разработку конструкций с повышенной виброустойчивостью
• Внедрение систем быстрого монтажа (push-in технологии)
• Интеграцию функций измерения и контроля
• Создание «умных» клеммников с возможностью передачи данных
• Миниатюризацию для применения в компактных устройствах

Эти инновации позволяют расширить область применения винтовых клеммников и повысить их эффективность в современных электротехнических системах.

Винтовые клеммники. Виды и типы. Работа и особенности

В местах соединения электрической цепи ток должен протекать через точку соприкосновения проводов с наименьшими потерями, причем не должно быть утечки тока из-за касания с другими токоведущими поверхностями. Если качество контакта в месте соединения недостаточное, либо контакт вообще отсутствует, то в электрической цепи появляются неисправности. А если контакт токоведущих частей возникает в ненужном месте, это может привести к аварии, которая чревата серьезными последствиями, вызванными травмами людей.

Поэтому специалистами разработаны специальные приспособления, обеспечивающие надежность электрического контакта соединяемых проводников, и безопасные для обслуживающих работников и находящегося вблизи оборудования. Одними из таких приспособлений являются винтовые клеммники.

По типу крепления проводов винтовые клеммники делятся на несколько видов.

Трубчатый

Фиксация токоведущей жилы производится торцом закручиваемого винта. Зачищенная жила находится в латунной трубке, расположенной под прямым углом к винту. Зажатая винтом жила придавливается к стенке трубки, чем достигается электрический контакт. Второй провод вставляется с другой стороны трубки, и фиксируется аналогичным образом.

Трубчатые клеммники широко применяется в частных домах для подключения электропроводки в распредкоробках. Диэлектрические части клемм выполнены из полиамида.

Винтовые клеммники стали популярными, так как они имеют простую конструкцию и невысокую стоимость, их можно приобрести не только в магазине электротехники, но и в любом хозяйственном магазине.

Чтобы выполнить соединение проводов такими колодками, потребуется отвертка и нож для снятия изоляции. Провод необходимо зачистить на такую длину, чтобы неизолированная часть полностью была скрыта в трубке. Латунные трубки располагаются параллельно, а между ними в полиамидной перемычке есть крепежное отверстие для возможности фиксации клеммы.

Недостатки трубчатых клеммников:

• Неравномерный зажим токоведущей жилы торцом винта.
• Повреждение жилы из-за вращения винта.

Ввиду таких недостатков клеммных колодок, целесообразно использовать трубчатые клеммники только для соединения проводов с цельными жилами. При этом не стоит прикладывать к винту чрезмерных усилий. Чтобы соединить таким зажимом многопроволочные жилы, необходимо применять специальные металлические наконечники.

Пластинчатые винтовые клеммники

Этот вид винтового зажима фиксирует провод через прижимную пластину или шайбу, на которую давит винт. В результате жила оказывается зажатой между плоскими поверхностями контактной перемычки и прижимной пластины. На противоположном конце расположено такое же винтовое соединение.

Такого недостатка, как у трубчатых клеммных зажимов, у пластинчатых клеммников нет. Они не повреждают токоведущую жилу. Этот контакт расположен на диэлектрическом материале, обычно это карболит или тугоплавкий пластик. При фиксации жил можно вставлять сразу два провода, так как зажим осуществляется сразу по двум сторонам винта, что видно на рисунке.

Обычно для надежности электромонтеры делают из жилы петлю, надевают ее на винт и затягивают. Нижняя пластина обычно изготавливается U-образной формы для ограничения смещения жилы. Однако не рекомендуется соединять такими клеммами многопроволочные жилы, так как они могут повредиться острыми гранями и насечками контактов. Чтобы винт из-за возможной вибрации не откручивался, используют пружинную шайбу.

Для предотвращения случайного касания человека токоведущих частей, эти клеммы защищены пластиковой прозрачной крышкой. Пластинчатый вид клеммников чаще используется в электрических щитах и другом электрооборудовании.

Винтовые зажимы для печатного монтажа

По типу фиксации винтовые клеммники для монтажных плат делятся на следующие виды:

Лепестковый

Винт давит на тонкую пластину (лепесток) и прижимает ее к жиле. Это наиболее бюджетное исполнение зажима.

Лифтовый

Винт прижимает рельефную пластину к проводу. Надежное соединение осуществляется за счет рельефа пластины, повышающего площадь контакта, в отличие от лепесткового вида. Лифтовый зажим не требует периодической подтяжки соединения и не позволяет проводу вырваться из зажима, ввиду большого усилия затяжки.

ТОР-зажим

Токоведущая жила закрепляется не винтом, а специальным рычагом, на который воздействует винт. Это дает возможность регулировать усилие фиксации, защищать провод от вибрации и вырывания, а также достижения герметичности контакта. Это дорогостоящий, но более совершенный вид винтового зажима.

В зависимости от формы корпуса винтовые клеммники для монтажных плат делятся:

• С рельефной обоймой. Эти модели имеют дополнительную диэлектрическую защиту вокруг гнезда для провода, что снижает риск короткого замыкания.

• С круговой защитой. В них модернизирована зажимная часть клемм, которая полностью охватывает проводник, и при креплении зажимает его со всех сторон. Это повышает надежность контакта и не дает проводу вырваться.

Особенности зажимов для монтажных плат

• Угол подключения. Особенности установки и поставленные задачи заставляют проектировщиков выполнять конструкции винтовых зажимов с разным углом подключения.

• Модульность. Модели современных клеммников для монтажных плат на корпусе имеют специальные пазы, которые дают возможность соединять их друг с другом, получая клеммную линейку необходимой длины с нужным числом контактов.

• Многоярусность. Для экономии площади монтажной платы и простоты установки винтовые клеммники изготавливают с несколькими ярусами. Общее число контактов равно сумме контактов на всех ярусах.

• Фиксирующие фланцы. Клеммники для монтажных плат, рассчитанные на большой ток более 200 ампер, оснащены вспомогательным фиксирующим фланцем, с помощью которого клеммник соединяется с монтажной платой, и уменьшает нагрузку на установочные штифты.

• Угловое и прямое исполнение. Для более удобной установки клеммников на монтажную плату их корпус выполняют угловой и прямой формы.

Технические параметры

• Материал корпуса является диэлектриком, устойчив к перепадам температур, растрескиванию и динамическим нагрузкам. Материалом является капрон, полиамид, нейлон, либо их комбинирование для использования в специальных условиях.
• Материалом зажимной части являются сплавы фосфористой бронзы, никелированной бронзы, нержавеющей стали. Требованиями являются устойчивость к электрическим нагрузкам, коррозии, высокой температуре, а также хорошая электропроводность.
• Материал штырей для пайки. Обычно это никелированная латунь. Фиксирующие винты производят из оцинкованной латуни с головкой под отвертку.
• Число контактов определяется количеством подключаемых проводов, и может достигать 24 штук.
• Шаг контактов – расстояние между ними на клемме. Интервал шагов находится в пределах 2,54-15 мм.
• Сечение жил определяется наименьшим и наибольшим возможным сечением провода, подключаемого к зажиму, и может быть 0,08-25 мм².
• Сила тока и напряжение определяют параметры для разных исполнений клемм.
• Допустимая рабочая температура определяет интервал, в пределах которого обеспечивается постоянная нормальная работа винтового зажима. Эта характеристика зависит от материала контактов и корпуса.

Недостатки винтовых зажимов

• Специалисты знают, что вибрация является основной причиной, по которой затяжка винтовых соединений клемм ослабевает, что приводит к полному отвинчиванию винтов, и нарушению контакта проводов. Кажется, что клеммные зажимы в распредкоробке не подвержены вибрациям и находятся в покое. Но это ошибочное мнение, так как жилые дома расположены в пространстве, где имеются различные природные и техногенные вибрации, особенно в крупных городах.
• Другим отрицательным явлением, снижающим качество контакта винтовых соединений, является текучесть металла, который под воздействием усилия винта и прижимных пластин растекается подобно пластилину в стороны. Алюминий и медь, из которых изготавливаются жилы проводов, могут растекаться на несколько микрон за сутки, поэтому прижимное усилие снижается.
• Ввиду ослабевания затяжки винтов, необходимо периодически их подтягивать. В противном случае контакт будет ухудшаться, что приведет к его нагреванию и возможному возгоранию при пиковых нагрузках в цепи.

Похожие темы:

• Клеммники Wago. Виды и устройство. Применение и как выбрать
• Колпачки СИЗ. Виды и устройство. Применение. Как выбрать
• Распределительная коробка. Виды. Устройство. Применение. Монтаж

Клеммники для соединения проводов: как выбрать

Виды клеммников для соединения электропроводки

Соединения проводов через клеммники пользуются все большей популярностью. Ведь это наиболее приемлемый вид соединения, доступный при не промышленных объемах работ.

Он обеспечивает достаточно надежное соединение проводов и соответствует правилам ПУЭ (Правила устройства электроустановок).

Содержание

• Виды клеммников
  • Винтовые клеммы
  • Самозажимные клеммники
  • Клеммные шины
  • Соединительные зажимы
• Вывод

Виды клеммников

Сейчас на рынке представлено богатое разнообразие клеммников. Многие из них используют винтовое крепление, а многие — пружинное. Согласно п. 2.1.21 ПУЭ, и тот и другой вид соединения имеет право на существование в отличие от скруток, которые запрещены.

Можно долго рассуждать на тему надежности соединения проводов методом скрутки, но запрещен он не зря. Поэтому давайте рассмотрим оптимальные варианты замены данного метода.

Винтовые клеммы

Винтовой клеммник для соединения проводов является наиболее распространенным. Он представляет собой латунную или медную трубку с винтовыми зажимами, которую заключают в пластмассовый изолятор.

Такие клеммники имеют богатое разнообразие размеров и форм исполнения. Они достаточно надежны.

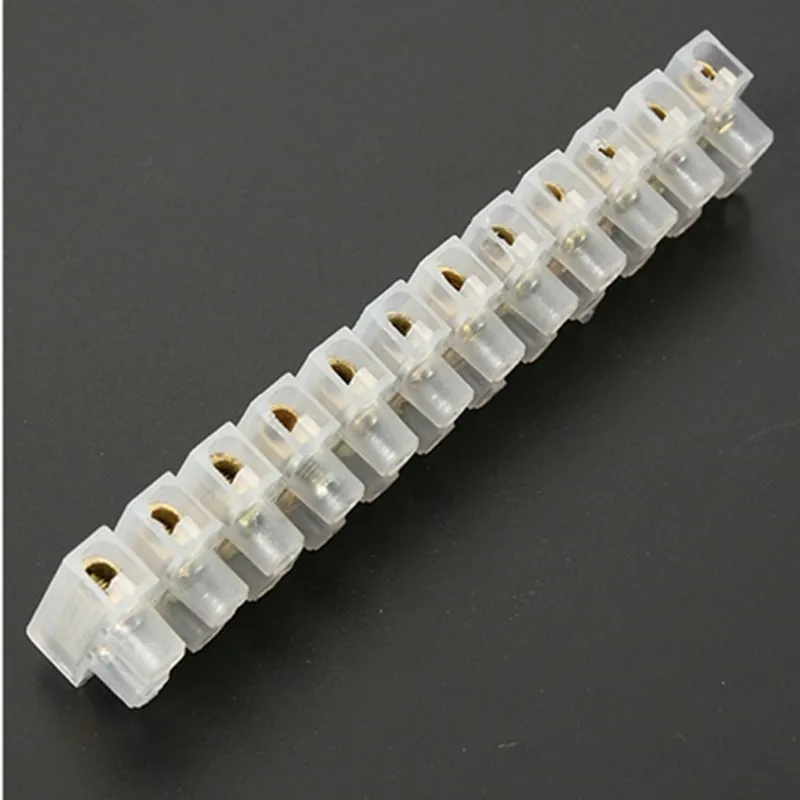

На фото представлен один из видов винтового клеммника

К недостаткам винтовых клеммников можно отнести:

• При использовании мягких алюминиевых проводов высока вероятность передавить их.
  Ведь винт обычно имеет более плотную стальную структуру, что при чрезмерном усилии позволяет с легкостью передавливать более мягкие алюминиевые провода.
• Выполняя соединение гибких медных проводов своими руками, вы можете так же передавить или отломать часть проводников. Это приведет к суммарному уменьшению сечения провода, а соответственно, к его меньшей пропускной способности.

Обратите внимание! Для исключения обламывания части проводников гибкого провода в месте предполагаемого соединения его складывают вдвое. При этом часть провода, сложенная вдвое, располагается непосредственно под винтом. Это позволяет даже при обламывании части проводников не уменьшить суммарного сечения провода.

К преимуществам винтовых клеммников относят:

• Очень надежное и прочное соединение, которое практически независимо от внешних воздействий.
• Возможность повторного использования таких клеммников.
• Использование клеммников, изготовленных из латуни, позволяет беспрепятственно соединять провода из меди и алюминия.
• Простота и быстрота монтажа.

Самозажимные клеммники

Самозажимные клеммники для соединения провода имеют пластиночные пружины, которые заключены в пластиковый корпус. Они могут быть одноразового или многоразового использования.

Такие приспособления обеспечивают быстрое и качественное соединение, которые так же имеют собственные преимущества и недостатки.

Самозажимной одноразовый клеммник

К недостаткам самозажимных клеммников относят:

• Относительно невысокая нажимная способность таких клеммников не позволяет их использовать для соединения проводов большого диаметра и больших нагрузок. Обычно это провод сечением до 2,5 мм² и максимальным током до 40А.
• Инструкция большинства самозажимных клеммников одноразового типа не предполагает использования гибкого провода. Их жесткости просто не хватит, чтоб       вставить в клеммник.
• У многих вызывает сомнение долговечность и надежность таких соединений. Ведь при температурных колебаниях пластинчатая пружина неизбежно ослабевает, а в условия частой перегрузки провода токами выше номинальных этот процесс может значительно ускориться.

Обратите внимание! Вопреки распространенному мнению о ненадежности таких соединений, я однажды стал свидетелем испытаний одного из таких приспособлений. При номинальном значении тока данного клеммника в 25А, он успешно выдержал ток в 80А. При этом перегорел провод, а на самом клеммнике не осталось никаких видимых повреждений.

Самозажимная клемма многоразового использования

Преимущества самозажимных клеммников:

• Простота и быстрота монтажа.
• Вопреки названию даже одноразовые самозажимные клеммники можно использовать повторно, просто в конструкции таких приспособлений не предусмотрена планка для отжимания пружины. Но это легко можно сделать тоненькой отверткой.
• Возможность соединения проводов из меди и алюминия.

Клеммные шины

Если клеммные соединения проводов предполагают большое количество подключений различных проводников, то обычно используют клеммные шины. Они представляют собой медную шину с большим количеством винтовых соединений.

Благодаря этому в щитках освещения их часто используют для подключения нулевых и заземляющих проводников различных групп.

Клеммная шина

К недостаткам клеммных шин относят:

• Относительно большие габариты шины, которые позволяют ее использовать только в распределительных щитках.
• Отсутствие изоляции на поверхности шины. Это не позволяет использовать шину в распредкоробках и других местах с малым свободным пространством, где возможно прикосновение к другим проводникам.
• Другие недостатки, присущие винтовым соединениям.

К достоинствам клеммных шин относятся:

• Возможность упорядочивания проводов в распределительных щитах и создание более наглядных схем.
• Надежный и долговечный контакт любых проводов.
• Возможность повторного использования таких шин.
• Относительно низкая цена, которая в случае использования других клеммников будет несколько выше.

Соединительные зажимы

Данный вид соединения проводов через клеммник имеет существенные отличия. Он использует метод скрутки, который впоследствии зажимается путем накручивания данного зажима.

При этом такой зажим не только закрепляет соединение, но и изолирует его.

Соединительные зажимы

К недостаткам соединительных зажимов относят:

• Строгая необходимость использования зажимов в соответствии с сечением соединяемых проводов.
• Низкая надежность и долговечность таких соединений. Из-за этого их в основном используют как временные.
• Невозможность соединения проводов, изготовленных из разных материалов.
• Невозможность использования гибких проводов.

К достоинствам соединительных зажимов относят:

• Быстрота и простота монтажа, которые вы можете увидеть на многочисленных видео.
• Возможность дополнительно не изолировать провод.
• Возможность повторного использования.
• Относительно небольшой размер соединительного зажима.

Вывод

Имея представление обо всех возможных видах клеммных соединений, вы можете правильно подобрать клеммники для соединения различных проводов.

При этом возможны различные комбинации для соединения проводов разного диаметра, материала и способов изготовления. Это позволит создать электрическую сеть, долговечность и надежность которой позволит вам забыть о всех возможных проблемах.

Винтовые клеммники на плату. Комплексный обзор | Публикации

Винтовые клеммные блоки (клеммы) представляют собой миниатюрные металлические зажимы (контакты) в пластиковых огнеупорных и диэлектрических корпусах. Служат для подключения проводников к печатной плате. При этом используется винтовой зажим.  Винтовые клеммники монтируются на печатную плату и служат для подключения внешних модулей к PCB. Внешними модулями при этом могут быть, например датчики и контроллеры.

Рассмотрим особенности винтовых клемм на примере продукции  Wanjie Electronic.м особе

Рисунок 1 — схематичное изображение винтового клеммника

Основные технические параметры

Используемые материал

ы

Материал корпуса. Должен обладать диэлектрическими свойствами, быть устойчивым к растрескиванию, перепадам температур и динамическим нагрузкам. В качестве материала для корпуса используются разновидности пластика (полиамида): капрон (PA6), нейлон (PA66) — их модификации для применения в определенных средах. Например, PA66 UL-94V — обладает повышенной термостойкостью и способностью к затуханию в теч. 10 сек. на вертикально установленном образце.

Материал зажимной клети. Используются различные металлические сплавы: никелированная бронза(сплав меди с 20 % Ni), фосфористая бронза (БрОФ6 5 — 0 15), нержавеющая сталь. Основные требования: хорошая проводимость и устойчивость к коррозийным и электрическим нагрузкам, термостойкость.

Материал контактов. (штыревой части): В подавляющем большинстве случаев никелированная латунь Винты для фиксации проводника изготавливаются из оцинкованной латуни. Винты изготавливаются под плоскую или фигурную отвертку.

Электротехнические характеристики

Количество контактов определяет возможное количество проводников для подключения. Обычно используются клеммники с 2-24 контактами. При этом в модульных клеммах может быть от 2 до 3 контактов.

Сечение провода определяет максимально и минимальное сечение проводника, подключаемого к клемме. Интервал варьируется в зависимости от производителя, стандартный диапазон: от 0,08 до 25 мм².

Шаг контактов определяет расстояние между контактами на клемме. Обычный диапазон: от 2.54 до 15мм.

Напряжение/сила тока определяют соответствующие параметры для различных моделей клемм.

Выдерживаемая температура определяет диапазон, в пределах которого гарантируется стабильная работа клеммника. Данный параметр зависит от материала корпуса и материала контактов.

Типы винтовых зажимов

	Лепестковый зажим При лепестковом соединении винт прижимает тонкую пластину в форме лепетска к проводнику, а усилие сжатия возникает благодаря затяжке винта, однако текучесть материала проводника может привести к ослаблению соединения. Это самый недорогой тип винтового зажима.
	Лифтовый зажим При лифтовом зажиме винт придавливает рельефную пластину вплотную к проводнику. за счет большей площади контакта (чем, при лепестковом зажиме) образуется надежное соединение. Лифтовой тип зажима подразумевает отсутствие необходимости в сервисном обслуживании и обеспечивает дополнительную защиту от вырывания.
	TОР-зажим При использовании TОР-зажима проводник фиксируется не самим винтом, а рычажком, на который, в свою очередь, давит винт. Это позвоялет регулировать силу прижима, обеспечивает защиту от вырывания и вибрации и полностью герметичный контакт. Это самый совершенный и дорогостоящий тип винтового зажима.

Разновидности винтовых клемм для печатного монтажа

В зависимости от особенностей пресс-формы винтовые клеммы можно разделить на 2 типа:

• Винтовые клеммы с рельефной обоймой

Модели этой группы имеют дополнительное небольшое пластмассовое наплавление вокруг отверстия для провода. Это сделано для увеличения расстояния между проводниками и снижения вероятности замыкания.

WJ116 — клеммник винтовой с рельефной обоймой

• Винтовые клеммы с круговой защитой проводника

В данном случае — модифицирована зажимная клеть клемм. Она полностью охватывает провод и, при фиксации, зажимает его с 4 сторон, а не с 2, как в обычных клеммах. Это увеличивает надежность соединения и исключает возможность срыва проводника.

WJ166 — клеммник винтовой с защитой провода

Конструктивные особенности

Модульность. Современные винтовые клеммы для печатного монтажа имеют специальный пазы на корпусах, что позволяет скреплять их между собой и собирать таким образом клеммную линейку нужно длинны, высоты и с необходимым количеством контактов.

WJ350 — клеммник винтовой, модульный, с пазами для соед. в клеммную линейку

• Угол подключения. В зависимости от задач и особенностей установки а печатную плату винтовые клеммники могут быть рассчитаны на различный угол подключения:

1) WJ330, угол 45о / 2) WJ129, угол 90о / 2) WJ105, угол 0о

• Многярусность. В целях экономии места на печатной плате и удобства монтажа винтовые клеммы могут быть изготовлены в несколько уровней (ярусов). При этом общее количествово контактов определяется количеством контактов суммой количества контактов на каждом ярусе.

WJE2K500 — клеммник двухъярусный, WJE3K500 — клеммник трехъярусный

• Крепежные фланцы. Клеммы для печатных плат, рассчитанные на высокий ток до 232 A, имеют дополнительный крепежный фланец. Таким образом можно соединить клемму с винтовым фланцем и печатную плату и снизить нагрузку на паечные штифты.

Клеммник виинтовой, с крепежными фланцами

• Прямое/угловое исполнение. Винтовые клеммники для удобства монтажа на печатную плату могу быть выполнены с прямыми или угловыми контактами.

1) WJ300 — клеммник винтовой, прямой контакт / 2) WJ300R — угловой контакт

Способы монтажа клемм на печатную плату:

• Пайка волной припоя/двойной волной припоя

Пайка волной припоя — самый традиционный метод монтажа клемм и других ЭК на печатную плату. Компоненты устанавливаются в спецаильные гнезда на печатной плате, после чего конструкцию пропускают над волной припоя. Таким образом, обеспечивается надежное закрепление компонента на плате.

Пайка волной припоя

• Поверхностный монтаж (SMD, SMT, ТПМ)

Суть технологии заключается в следующем: в контактные дорожки на печатной плате наносится паяльная паста, далее производится установка компонентов, после чего вся конструкция паявется в печи, либо на волновом монтаже.

Поверхностный монтаж

• Сквозной монтаж (THR)

позволяет интегрировать готовые компоненты, выполненные из высокотемпературных материалов, в процесс SMT-монтажа. В этом случае сквозные контакты вставляются в отверстия, заполненные паяльной пастой, для пайки методом оплавления припоя.

Сквозной монтаж (THR)

Примеры применения

Винтовые клеммники для печатного монтажа широко распространены в промышленности, в частности приборостроении, производстве систем охраны и безопасности, автоматизации промышленности, телефонном и коммутационном оборудовании, навигационном оборудовании, в средствах радиосвязи и многих других отраслях. Ниже приведены некоторые примеры установки клеммников:

1) Клеммники WJ350 на релейной плате 2) Клеммники WJ332J на штырьевой площадке в модуле системы пожарной сигнализации 3) Многоярусные клеммники WJE3K500 в искробезопасной мультиплексорной системе 4) Угловые клеммники WJ129R и WJ301R в модуле системы защиты от протечек

Сертификация изделий клеммного типа

Клеммная продукция, в т. ч. клеммники на печатную плату подлежат обязательной сертификации по международным и российским стандартам.

• Основным сертифицирующим органом клеммной продукции является Международная электротехническая комиссия (IEC). Она устанавливает стандарты и правила производства и эксплуатации клеммников и проводит их сертификацию. Причем проверка касается не только самих изделий, но также оборудования и сырья, из которого оно произведено. Проверка проходит в 3 этапа, по итогам выдается сертификат соответствия IEC
• Сертификат лаборатории по стандартизации и сертификации в области техники безопасности (UL), который в частности определяет огнеупорность и термостойкость клеммника.
• Евразийское соответствие (EAC) — сертификат (знак соответствия), свидетельствующий о том, что продукция прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что она соответствует требованиям всех распространяющихся на данную продукцию технических регламентов.
• Сертификаты менеджмента качества (ISO9001:2008, 9001:2004, OHSAS 18001)
• C 1.07.2016 Обязательным для всех производителей является соответствие директиве ROHS (ограничение содержания вредных веществ в изделиях)
• С января 2014 года обязательным для реализации в РФ является также сертификат соответствия техническом регламенту таможенного союза на низковольтное оборудование (ТР ТС 004/2011 «О безопасности низковольтного оборудования»).

1) Измерительный цифорвой тест клемм 2) тестирование клемм на влагостойкость и соляной туман 3) температурный тест (Wanjie Electronic)

Производители клеммной продукции

Phoenix Contact

Крупнейший производитель клеммников для соединения проводов, на Din рейку и интерфейсных модулей. Штаб-квартира расположена в Германии — городе Бломберг. Флагман и главный новатор в мире клеммной продукции. Линейка клемм на печатную плату является одной из основных, носит название COMBICON, насчитывает более 200 видов клемм.

Высокий ценовой сегмент.

Серия клемм на плату «COMBICON», Phoenix Contact

Weidmüller

Крупный производитель систем автоматизации и промышленных соединений. Компания выпускает широкий ассортимент промышленной продукции, клеммники на печатную плату (серия OMNIMATE Signal) не являются основной линейкой и насчитывает около 150 моделей, в основном винтовые.

Высокий ценовой сегмент.

Серия клемм на плату «OMNIMATE», Weidmuller

Wiealnd

История этой Немецкой компании насчитывает более 100 лет. WIELAND выпускает широкий ассортимент продукции для промышленной автоматизации, клеммы на печатную (серия  WIECON) плату занимают 10% от общей номенклатуры. Основной упор сделан в сторону винтовых и разъемных терминальных блоков.

Высокий ценовой сегмент.

Серия клемм на плату «WIECON», Wieland

Dinkle Enteprise

Крупный Китайский производитель клеммных блоков для различного применения. Один из первопроходцев на ниве копирования западных клеммных брендов. Клеммные блоки на печатную плату являются одной из основных линеек — около 300 моделей. В России появился в середине 90-х и быстро захватил определенную долю отечественных потребителей клеммной продукции за счет низких цен и приемлемого качества. С ростом популярности бренда — цена на клеммы начала расти.

Средний ценовой сегмент.

Degson Electronic

Китайский производитель клеммных блоков на печатную плату, Din Рейку, для соединения проводов. Линейка почти полностью повторяет  Dinkle Enteprise, но есть собственные разработки. Degson пришел на Российский рынок после Dinkle, но получил большее признание и популярность в промышленном сегменте.

Средний ценовой сегмент.

Wanjie Electronic

Молодой (дата основания — 1992 г.) узкоспециализированный производитель клеммников на печатную плату ( 96% всего ассортимента) На российский рынок компания вышла в 2012 году, предложив качественные аналоги Западных и уже Китайских клеммников на печатную плату по более низкой цене, таким образом начав 2 волну снижения цен на терминальные разъемы, в т. ч. винтовые клеммные блоки на печатную плату.

Низкий ценовой сегмент.

Винтовые клеммники на печатную плату, Wanjie Electronic

По материалам «Винтовые клеммники на плату. Комплексный обзор», Технологии в электронной промышленности №5, 08.08.2016

klemmnik.com

Винтовой клеммник. Клеммники для соединения проводов: винтовой, распределительный, силовой

ГлавнаяРазноеВинтовой клеммник

Винтовые клеммники. Виды и типы. Работа и особенности

В местах соединения электрической цепи ток должен протекать через точку соприкосновения проводов с наименьшими потерями, причем не должно быть утечки тока из-за касания с другими токоведущими поверхностями. Если качество контакта в месте соединения недостаточное, либо контакт вообще отсутствует, то в электрической цепи появляются неисправности. А если контакт токоведущих частей возникает в ненужном месте, это может привести к аварии, которая чревата серьезными последствиями, вызванными травмами людей.

Поэтому специалистами разработаны специальные приспособления, обеспечивающие надежность электрического контакта соединяемых проводников, и безопасные для обслуживающих работников и находящегося вблизи оборудования. Одними из таких приспособлений являются винтовые клеммники.

Разновидности

По типу крепления проводов винтовые клеммы делятся на несколько видов.

Трубчатый

Фиксация токоведущей жилы производится торцом закручиваемого винта. Зачищенная жила находится в латунной трубке, расположенной под прямым углом к винту. Зажатая винтом жила придавливается к стенке трубки, чем достигается электрический контакт. Второй провод вставляется с другой стороны трубки, и фиксируется аналогичным образом.

Трубчатые клеммники широко применяется в частных домах для подключения электропроводки в распредкоробках. Диэлектрические части клемм выполнены из полиамида.

Винтовые клеммники стали популярными, так как они имеют простую конструкцию и невысокую стоимость, их можно приобрести не только в магазине электротехники, но и в любом хозяйственном магазине.

Чтобы выполнить соединение проводов такими колодками, потребуется отвертка и нож для снятия изоляции. Провод необходимо зачистить на такую длину, чтобы неизолированная часть полностью была скрыта в трубке. Латунные трубки располагаются параллельно, а между ними в полиамидной перемычке есть крепежное отверстие для возможности фиксации клеммы.

Недостатки трубчатых клеммников

1. Неравномерный зажим токоведущей жилы торцом винта.
2. Повреждение жилы из-за вращения винта.

Ввиду таких недостатков клеммных колодок, целесообразно использовать трубчатые клеммники только для соединения проводов с цельными жилами. При этом не стоит прикладывать к винту чрезмерных усилий. Чтобы соединить таким зажимом многопроволочные жилы, необходимо применять специальные металлические наконечники.

Пластинчатые винтовые клеммники

Этот вид винтового зажима фиксирует провод через прижимную пластину или шайбу, на которую давит винт. В результате жила оказывается зажатой между плоскими поверхностями контактной перемычки и прижимной пластины. На противоположном конце расположено такое же винтовое соединение.

Такого недостатка, как у трубчатых клеммных зажимов, у пластинчатых клеммников нет. Они не повреждают токоведущую жилу. Этот контакт расположен на диэлектрическом материале, обычно это карболит или тугоплавкий пластик. При фиксации жил можно вставлять сразу два провода, так как зажим осуществляется сразу по двум сторонам винта, что видно на рисунке.

Обычно для надежности электромонтеры делают из жилы петлю, надевают ее на винт и затягивают. Нижняя пластина обычно изготавливается U-образной формы для ограничения смещения жилы. Однако не рекомендуется соединять такими клеммами многопроволочные жилы, так как они могут повредиться острыми гранями и насечками контактов. Чтобы винт из-за возможной вибрации не откручивался, используют пружинную шайбу.

Для предотвращения случайного касания человека токоведущих частей, эти клеммы защищены пластиковой прозрачной крышкой. Пластинчатый вид клеммников чаще используется в электрических щитах и другом электрооборудовании.

Винтовые зажимы для печатного монтажа

По типу фиксации винтовые клеммники для монтажных плат делятся на следующие виды:

Лепестковый

Винт давит на тонкую пластину (лепесток) и прижимает ее к жиле. Это наиболее бюджетное исполнение зажима.

Лифтовый

Винт прижимает рельефную пластину к проводу. Надежное соединение осуществляется за счет рельефа пластины, повышающего площадь контакта, в отличие от лепесткового вида. Лифтовый зажим не требует периодической подтяжки соединения и не позволяет проводу вырваться из зажима, ввиду большого усилия затяжки.

ТОР-зажим

Токоведущая жила закрепляется не винтом, а специальным рычагом, на который воздействует винт. Это дает возможность регулировать усилие фиксации, защищать провод от вибрации и вырывания, а также достижения герметичности контакта. Это дорогостоящий, но более совершенный вид винтового зажима.

В зависимости от формы корпуса винтовые клеммники для монтажных плат делятся:

• С рельефной обоймой. Эти модели имеют дополнительную диэлектрическую защиту вокруг гнезда для провода, что снижает риск короткого замыкания.

• С круговой защитой. В них модернизирована зажимная часть клемм, которая полностью охватывает проводник, и при креплении зажимает его со всех сторон. Это повышает надежность контакта и не дает проводу вырваться.

Особенности зажимов для монтажных плат

• Угол подключения. Особенности установки и поставленные задачи заставляют проектировщиков выполнять конструкции винтовых зажимов с разным углом подключения.

• Модульность. Модели современных клеммников для монтажных плат на корпусе имеют специальные пазы, которые дают возможность соединять их друг с другом, получая клеммную линейку необходимой длины с нужным числом контактов.

• Многоярусность. Для экономии площади монтажной платы и простоты установки винтовые клеммники изготавливают с несколькими ярусами. Общее число контактов равно сумме контактов на всех ярусах.

• Фиксирующие фланцы. Клеммники для монтажных плат, рассчитанные на большой ток более 200 ампер, оснащены вспомогательным фиксирующим фланцем, с помощью которого клеммник соединяется с монтажной платой, и уменьшает нагрузку на установочные штифты.

• Угловое и прямое исполнение. Для более удобной установки клеммников на монтажную плату их корпус выполняют угловой и прямой формы.

Технические параметры

• Материал корпуса является диэлектриком, устойчив к перепадам температур, растрескиванию и динамическим нагрузкам. Материалом является капрон, полиамид, нейлон, либо их комбинирование для использования в специальных условиях.
• Материалом зажимной части являются сплавы фосфористой бронзы, никелированной бронзы, нержавеющей стали. Требованиями являются устойчивость к электрическим нагрузкам, коррозии, высокой температуре, а также хорошая электропроводность.
• Материал штырей для пайки. Обычно это никелированная латунь. Фиксирующие винты производят из оцинкованной латуни с головкой под отвертку.
• Число контактов определяется количеством подключаемых проводов, и может достигать 24 штук.
• Шаг контактов – расстояние между ними на клемме. Интервал шагов находится в пределах 2,54-15 мм.
• Сечение жил определяется наименьшим и наибольшим возможным сечением провода, подключаемого к зажиму, и может быть 0,08-25 мм2.
• Сила тока и напряжение определяют параметры для разных исполнений клемм.
• Допустимая рабочая температура определяет интервал, в пределах которого обеспечивается постоянная нормальная работа винтового зажима. Эта характеристика зависит от материала контактов и корпуса.

Недостатки винтовых зажимов

• Специалисты знают, что вибрация является основной причиной, по которой затяжка винтовых соединений клемм ослабевает, что приводит к полному отвинчиванию винтов, и нарушению контакта проводов. Кажется, что клеммные зажимы в распредкоробке не подвержены вибрациям и находятся в покое. Но это ошибочное мнение, так как жилые дома расположены в пространстве, где имеются различные природные и техногенные вибрации, особенно в крупных городах.
• Другим отрицательным явлением, снижающим качество контакта винтовых соединений, является текучесть металла, который под воздействием усилия винта и прижимных пластин растекается подобно пластилину в стороны. Алюминий и медь, из которых изготавливаются жилы проводов, могут растекаться на несколько микрон за сутки, поэтому прижимное усилие снижается.
• Ввиду ослабевания затяжки винтов, необходимо периодически их подтягивать. В противном случае контакт будет ухудшаться, что приведет к его нагреванию и возможному возгоранию при пиковых нагрузках в цепи.

Похожие темы:



tehpribory.ru

Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Они обладают целым рядом преимуществ:

1. Простота использования.
2. Возможность соединения проводов из разнородных материалов.
3. Защита от коррозии и других внешних воздействий.
4. Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:

• винтового;
• пружинного;
• ножевого;

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

1. Не требуется специальный инструмент (нужна только отвертка).
2. Возможность многократного использования.
3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

1. От колодки отрезать необходимое количество клемм (обычным ножом).
2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
3. Вставить зачищенные концы проводов в клеммы;
4. Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм2, 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм2, 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм2, 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91.59

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм2, шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

1. Экономия времени на монтаж.
2. Зачистка и обжимка провода не требуется.
3. Безопасное соединение за счет рычага с защелкой.
4. Надежность, компактность.
5. Не требуется специальный инструмент.
6. Не требуются специальные навыки.
7. Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
3M	7000031438Scotchlok	1,5-2,5 мм2	14. 36
3M	7000031482 Scotchlok	3x(0.5-1.5мм2)	38.30
3M	7100003139 Scotchlok	2,5-4,0 мм2	17.78

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Блиц советы

1. При повышенных вибрациях рекомендуется использовать пружинные клеммники.
2. Винтовые колодки с прижимными пластинами надежнее обычных.
3. Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
4. Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
5. Ввод провода в колодку должен производиться до слоя изоляции.
6. После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.

housetronic.ru

достоинства и недостатки, область применения

Для создания надежной электрической цепи широко используются пружинные или винтовые клеммники. Оба варианта надежны и предусмотрены специальными правилами, тогда как пока еще более привычная скрутка запрещена. Главное требование к ним — обеспечение надежного и безопасного соединения при минимальной потере тока.

Плюсы и минусы винтовых соединений

Винтовой клеммник — это трубка (медная, латунная или сделанная из аналоговых материалов) с зажимами в предохранительной коробке изолятора (в основном — пластмассовом). Смонтированное с их помощью соединение будет защищено от всех внешних факторов, а использовать деталь можно и повторно.

Применяя такие соединения, нужно знать и учитывать следующее:

• Сам зажим обеспечивается давлением винта через шайбу на провод. Вторая жила крепится таким же образом с другого конца трубы. Контакт между ними устанавливается через проводящие стенки. По сути, провода просто вставляются в трубку с двух сторон, а винты аккуратно закручиваются отверткой.
• Помимо отвертки, нужен нож (или специальное полуавтоматическое приспособление) для зачистки проводов от изолирующего слоя. Зачищенная часть должна полностью войти в отведенную часть трубы. Если соединение является многожильным, понадобятся и наконечники.
• Во время эксплуатации винтовое соединение и надежность контакта могут ослабнуть. Время от времени контакты нужно проверять и в случае необходимости подтягивать винты.
• В момент крепления есть опасность передавить жилу (особенно если она мягкая, алюминиевая). Чтобы нейтрализовать возможные проблемы, провод при помещении его внутрь следует сдвоить.
• На зажимах, помеченных с помощью зеленых винтов, имеются зубчики. Эти модели предназначены для проводов заземления.
• Винт позволяет быстро как закрепить, так и открепить провод. Но когда общая цепь является большой и соединений требуется много, на такие операции нужно и немало времени.

Использование винтовых соединений на основе латуни дает возможность сводить в цепь разные виды проводов и при этом почти стопроцентно гарантировать отсутствие окисления.

Особенности зажимных моделей

Самозажимные клеммники — приспособления с тем или иным видом пружин в пластмассовом корпусе. Они не подходят для больших электрических напряжений, но и в быту с такими параметрами встретиться можно нечасто. Сами же эти модели незаменимы для монтажа цепи в сложных, неудобных местах.

Эти приспособления имеют такие достоинства и недостатки:

• Хорошо переносят вибрацию, не допуская ухудшения или прерывания контакта.
• Не могут использоваться для совмещения гибких жил.
• Подходят для неоднократного крепления (при необходимости пружинку можно поддеть плоской отверткой).
• Имеются модели, предусматривающие автоматическую фиксацию — достаточно попасть проводами в отверстия. Это удобно при серьезных объемах работ.
• Механические расходники лишь немногим сложнее в применении — здесь не нужна элементарная отвертка.

Считается, что такие крепления дают в среднем более долговечный и надежный контакт. В любом случае не только о скрутках, но и о пайке можно будет забыть. По цене же они почти не отличаются от винтовых.

Шинные распределительные блоки

Для применения в бытовых условиях существует два наиболее распространенных вида электрических клеммников.

Бесспорным достоинством как пружинных, так и винтовых является простота в обращении и самом монтаже. Но в некоторых случаях применяются смешанные соединения и целые шинные блоки.

Нужно назвать некоторые аспекты их применения:

• Они необходимы для соединения большого количества разных по характеристикам проводов и могут быть основаны как на винтовом, так и на пружинном принципе.
• Могут применяться в квартире или доме, но главное их назначение — «работа» в распределительных щитках. Поэтому они не имеют, как правило, дополнительной изоляции и довольно велики по размеру.
• Некоторые комплексные шины предполагают возможность легкого отделения необходимого количества креплений, что удобно в ситуациях, когда необходимы разные виды монтажа — от одного до нескольких проводов.
• Параллельные внутренние перемычки надежно изолируют соседние провода друг от друга, что исключает замыкание.

Шины, вопреки распространенному мнению, могут использоваться не только профессиональными монтажниками, электриками. Правила работы с ними существенно не отличаются от тех, что применяются в случаях с единичными крепежами.

Отечественные производители предлагают сейчас богатый выбор качественных изделий. Но крепления могут иметь разные характеристики надежности, на которые следует обращать внимание. В большинстве бытовых условий эта разница вряд ли будет иметь серьезное значение, но лучше все-таки следовать инструкциям.

220v.guru

Клеммники для соединения проводов: винтовой, распределительный, силовой

От того, насколько будет прочным и надежным электрическое соединение, зависит его безопасность и долговечность. Хороший контакт между проводами дает стабильное и ровное напряжение без замыканий и скачков. Но если иногда и можно обойтись обычным скручиванием, то в большинстве случаев такой подход недопустим, и необходимо использовать клеммники для соединения проводов. «Почему?» — спросите вы. Давайте разберемся.

Чем клеммник лучше скрутки?

Многие электрики, среди которых есть весьма квалифицированные и опытные специалисты, говорят о том, что лучше всякой гребенки – обычная скрутка. Это утверждение верно, но лишь отчасти. Дело в том, что многое зависит от того, с каким оборудованием мы имеем дело, из какого материала изготовлены соединяемые провода, да и от других факторов. Это на первый взгляд может показаться мелочью, но на самом деле все несколько иначе.

Упомянем один интересный факт. Правила проведения электромонтажных работ гласят о том, что скрутка в любых соединениях запрещена. По этой простой причине любая трагедия, которая произойдет из-за того, что вы использовали запрещенное соединение, случится по вашей вине. Кроме того, правила устройства электроустановок (ПУЭ) разрешают всего 4 вида соединений, о некоторых из них мы поговорим в данной статье.

Что такое клеммник?

Клеммник – это специальное приспособление, которое представляет собой винтовой зажим или колодку. Он используется для безопасного соединения проводов. Существует огромное количество типоразмеров современных гребенок. Но стоит отметить, что клеммники для соединения проводов используются для удобного закрепления кабеля без нанесения ему повреждений.

Существует несколько методов фиксирования провода, самый популярный – крепление под головкой винта. Также используется принудительное протягивание через пластины винтового соединения. В результате можно получить весьма надежный контакт и при этом не нанести механических повреждений проводу.

В некоторых случаях клеммники для соединения проводов имеют специальные наконечники. В них вставляется кабель, который потом присоединяется к электрическому шкафу или любому другому оборудованию. Такие гребенки называются проходными.

Клеммник винтовой и его описание

Об области применения винтовых гребенок можно говорить бесконечно долго. По сути, это наиболее популярные клеммники, конструкция которых является надежной и одновременно простой. Данного рода приспособления используются не только для разведения электропроводки, но и в розетках. Также они применяются в качестве зажима клемм аккумулятора, соединения групп светильников и многого другого.

Что же касается материала изготовления, то клеммники винтовые для соединения проводов чаще всего делают из полипропилена и поликарбоната, но иногда их производят из полиамида и полиэтилена. Вы должны понимать, что такого рода устройство не подходит для работы с алюминиевыми проводами. Это обусловлено исключительной хрупкостью последних, поэтому при закреплении вы можете их повредить. А вот для медных и других проводов это как раз то, что нужно. Нередко винтовой клеммник изготавливается заземляющим. В этом случае в качестве обозначения он имеет зеленый винт, а также специальные зубцы для эффективного захвата провода.

Соединение зажимами

Винтовые клеммники, которые мы рассмотрели, являются одним из трех видов соединительных приборов для проводов. Согласно ПУЭ, целесообразно использовать еще и самозажимные клеммники. Их применяют для фиксирования и соединения проводов сечением не более 2,5 мм при токе в 24 А. Такая гребенка выдержит нагрузку порядка 5 кВт. Если оборудование более энергоемкое и мощное, то потребуется использование другого метода.

Интересно то, что возможно соединение клеммниками такого типа до 8 проводов, для чего имеется соответствующее количество гнезд. Такое решение способствовало тому, что получилось значительно ускорить электромонтаж проводки.

У вышеописанного метода имеется один недостаток. Он касается занимаемого места в распределительной коробке (и то только по сравнению со скручиванием). Уровень безопасности и надежности контакта в данном случае куда выше, если не превышать допустимую нагрузку. В противном случае соединение клеммниками такого типа может оказаться неэффективным и даже опасным.

Изолирующие клеммники для электропроводки

Соединительные изолирующие зажимы (СИЗ) по внешнему виду похожи на пластмассовый колпачок. Они изготавливаются из негорючего полимера, что исключает самопроизвольное возгорание в результате повышения температуры. Можно говорить о том, что их основное назначение – это защита от возгорания. Тем не менее СИЗ оказывают положительное влияние на качество соединения путем обеспечения надежного механического контакта. Для этого их необходимо накручивать на скрутку в направлении скручивания проводов в кабеле. В результате пружина, находящаяся внутри корпуса, сжимает жилы провода, тем самым улучшая контакт. Обработка скрутки специальной пастой позволит избежать окисления.

Если используются клеммники для электропроводки такого типа, то появляется возможность надежного соединения проводов различного диаметра. Также можно создать контакт между медным и алюминиевым проводом. Кроме того, пружина оказывает постоянное воздействие на закрепленные провода, поэтому нет необходимости в периодическом осмотре, как в случае с винтовыми соединениями.

Нельзя не отметить несколько существенных преимуществ СИЗ, заключающихся в получении быстрого и надежного соединения, которое может быть сделано даже новичком.

Вкратце о силовых клеммах

Можно говорить о том, что силовой клеммник имеет более сложную и громоздкую конструкцию, нежели вышеописанные варианты. Это обусловлено тем, что такое устройство позволяет соединять провода большого сечения и мощности (обычно речь идет о проводе от 35 до 300 мм квадратных). Устанавливаются они на специальную монтажную плату или din-рейку, поэтому нередко продаются сразу в нескольких исполнениях. Контактная пластина медная, покрыта оловянным сплавом. Зажим имеет конические шайбы, что полностью предотвращает ослабление контакта. Иногда силовой клеммник позволяет устанавливать пару дополнительных перемычек на соседние клеммы, что бывает очень удобно.

Барьерные и универсальные клеммники

Отличительная черта барьерных клемм состоит в том, что они имеют в своей конструкции небольшие металлические полосы. Последние разделяются изоляционным слоем. Это будет хороший клеммник распределительный, так как в нем полностью исключено контактирование соседних проводов. Высокое качество обуславливает еще и то, что каждая стенка имеет пару винтов. Они нужны для надежного крепления контактов.

В распределительных коробках устанавливаются именно барьерные клеммники, так как они являются очень удобными и надежными. Универсальные гребенки представляют собой распределительный блок с металлической трубкой, каждая из которых оснащается парой винтов для крепления проводов. Это очень удобно тогда, когда необходимо произвести разветвление проводки.

Заключение

Теперь вы знаете, что такое клеммники для соединения проводов и каких видов они бывают. Стоит понимать, что такого рода устройства позволяют сделать соединение не только долговечным, но и, что важнее, надежным. В настоящее время в продаже имеется огромное количество клеммников. Одни подходят для проводов малого сечения, другие – для большого. Есть клеммник винтовой, безвинтовой или болтовой. У всех свои сильные и слабые стороны. По этой простой причине выбор должен быть обоснованным, только тогда можно надеяться на положительный результат.

fb.ru

Клеммники на дин рейку — секреты сборки, ошибки и правила подключения. Винтовые клеммные зажимы.

Такой казалось бы простой и всем знакомый механизм распределительных щитов как клеммник, при более детальном изучении раскрывает в себе множество нюансов и особенностей.

Не все знают о них, а многие даже и не догадываются, продолжая считать, что это всего лишь два винтовых зажима в изолированном корпусе.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

• первая цифра указывает на максимально возможное сечение проводника для подключения

• вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

• во-первых, под провода разного сечения 2,5-4-6-10мм2 и т. д.

Попадаются силовые модели вплоть до 240-270мм2.

• с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

• с диодами

• с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

• двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Обычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Омега 3FC1FG1G1FOmega 3Omega 3AFOmega 3AC1

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

• самозащелкивающиеся

• под отвертку (BAM от ABB)

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится.

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Пломбировка клемм

Когда вы собрали всю клеммную колодку, подключили провода, энергоснабжающая организация может потребовать закрыть под пломбу все токоведующие части, дабы в последствии не было возможности внести изменения в схему учета.

Для этого применяются пластиковые прозрачные боксы. В крепежных местах, где стягиваются ”барашки” или гаечки, имеются прорези под леску или проволоку от пломбы.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот.

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Статьи по теме

domikelectrica.ru

Клеммники электрические для соединения проводов

Шутливое определение электротехники, как науки о контактах, на самом деле является квинтэссенцией задач и требований, предъявляемых к электрическим соединениям – ток должен проходить через точку касания проводов с минимальными потерями, и при этом не должна допускаться его утечка из-за соприкосновения с другими токопроводящими поверхностями.

Возникает поломка в случае отсутствия нужного контакта, но его появление в непредусмотренном месте является аварийной ситуацией, чреватой катастрофическими последствиями и человеческими жертвами.

Поэтому прогресс в электротехнике привел к созданию устройств, обеспечивающих надёжный электрический контакт проводов, безопасный для окружающего оборудования и обслуживающего персонала. Одним из таких электротехнических соединительных изделий, обеспечивающих надёжность и безопасность контакта, является клеммная колодка.

Клеммные колодки

Принцип соединения проводов

Надёжность контакта в соединительной клеммной колодке достигается благодаря винтовым зажимам, фиксирующим провода в латунной трубке или между прижимными пластинами. Из-за используемых для этих целей винтов, данные клеммы также называют винтовыми клеммниками.

Есть две разновидности данных электротехнических устройств, различающихся по типу фиксации:

1. Зажим осуществляется из-за давления на проводник торцовой поверхности закручиваемого винта, при этом оголённая токонесущая жила находится в трубке, перпендикулярно оси которой, имеется резьбовое винтовое соединение. Придавленный к внутренней стенке трубки провод контактирует с ней, благодаря чему достигается необходимая площадь контакта. Другой проводник вставляется с противоположного торца трубки, и прижимается аналогично.
2. Прижимное воздействие от головки болта передаётся через шайбу или прижимную пластину, при этом провод зажимается между двумя плоскими поверхностями прижимной пластины и контактной перемычки, на другом конце которой находится симметричное винтовое соединение.

Клеммники первого типа массово используются в частном секторе, при электромонтаже проводов в распределительных коробках,

Клеммники для распред коробки

а клеммные колодки второго типа чаще применяют в электрощитах и различном оборудовании.

Клеммники этого типа применяются в распредщитах

Трубчатые винтовые колодки

Большую популярность среди населения, вынужденного заниматься соединением силовых проводов, получили винтовые клеммные колодки из полиамида и латунных трубок.

Данные электротехнические изделия, благодаря их простоте и дешевизне, можно встретить практически в любом не специализированном магазине, занимающимся продажей различного хозяйственного инвентаря. Для соединения проводов с помощью данных клеммных колодок понадобится лишь нож для зачистки изоляции и подходящая по форме и диаметру отвертка.

Очень часто в отдалённых регионах данные винтовые клеммники – единственная возможность сделать электромонтаж, не прибегая к использованию скруток, которые нормативами ПУЭ не допускаются.

Латунные контактные трубки в полиамидных клеммных колодках располагаются параллельно, в каждой перемычке между ними, в материале имеется монтажное отверстие для крепления изделия.

соединение проводов с помощью винтовой клеммной колодки

В этом же месте удобно производить отделение необходимого для электромонтажа количества колодок. Провод зачищается таким образом, чтобы оголённая часть полностью скрывалась в половине длины трубки.

Недостатком данных клеммников является неравномерный зажим торца винта, и его вращение, при котором материал проводника повреждается.

Поэтому данным способом можно соединять только цельные жилы, применяя умеренную силу, закручивая зажимной винт. Поскольку часть тонких жилок в гибком кабеле неминуемо продавливается в данном зажиме, следует использовать специальные наконечники для многожильных проводов.

Повреждение материала проводника из-за использования винтовой клеммной колодки

Контактные колодки с пластинами

Описанного выше недостатка с вращающимся винтом, прорезающим металл провода, лишены клеммовые соединения из второго варианта, имеющие прижимные пластины.

Данный контактный зажим располагается на диэлектрике из карболита или другого тугоплавкого пластика.

Поскольку фиксация происходит по обе стороны винта, то в данную клемму можно вставлять два провода одновременно.

Часто, для повышения надёжности, опытные электрики сгибают жилу в петлю, продевают в неё предварительно отвинченный болт и снова его закручивают.

Несмотря на то, что нижняя контактная пластина часто имеет U-образную форму, ограничивающую свободное пространство для помещаемого туда проводника, всё же не следует зажимать там многожильные провода, из-за вероятности повреждения жилок об острые грани.

Разновидности колодок с пластинами

К тому же, на прижимной пластине, для лучшего сцепления с металлом жилы делают специальные насечки, которые могут повредить тонкие проводки.

крепление проводов в контактной колодке

Для предотвращения самопроизвольного откручивания винта применяется специальная шайба – гровер.



шайба для клеммы

Поскольку существует возможность случайного касания пальцами открытых контактов, данные колодки дополнительно защищают съёмной пластиковой крышкой.

Контактные колодки с крышками

Недостатки колодок

Из механики известно, что главный враг винтового соединения – это вибрация, из-за которой прижимающая сила открутившегося болта может ослабнуть настолько, что винт иногда откручивается полностью.

Может показаться, что клеммные колодки в распределительной коробке находятся в полном покое, и не подвержены вибрационным воздействиям. На самом деле, человеческое жильё находится в пространстве, наполненном различными вибрациями природного и техногенного характера – особенно это ощущается в большом городе.

Нагрев и перегрузка в винтовой клеммной колодке из-за плохого контакта

Другое негативное свойство материалов, ухудшающее характеристики винтовых соединений – это текучесть металлов. Под давлением прижимного винта или пластин молекулы металла проводника растекаются в стороны, подобно пластилину, если на него сильно надавить.

В отношении электротехнических металлов – меди и алюминия данный процесс измеряется микронами в сутки, но это происходит, и соединительная прижимная сила ослабевает.

Поэтому, из-за данного свойства и упомянутой вибрации, используя выше описанные клеммники для соединения проводов, необходимо помнить, что винты нужно периодически подтягивать хотя бы раз в год, иначе уменьшающаяся площадь контакта приведёт к увеличению его сопротивления и сопутствующего нагревания.

Поскольку нагрев металла ухудшает его проводимость, тепловыделение возрастает и в моменты пиковых нагрузок может возникнуть искрение, подвергающее коррозии контактирующие поверхности, что в конечном результате приводит к перегреву провода у точки контакта и даже возникновению дуги.

Изоляция фиксацией

Пусть клеммные колодки не столь надёжны как пайка, электросварка или опрессовка гильзами, но в отличие от данных способов, одновременно с монтажом проводов происходит их изоляция.

Также для соединения можно использовать наконечники для более надежного контакта многожильных проводов

Будь то скрутки, спайки или гильзы – их всегда нужно дополнительно изолировать, и размещать так, чтобы в процессе эксплуатации изоляционный материал не повредился, и токонесущие части не соприкоснулись.

В случае применения колодок, помимо диэлектрического материала на котором держатся клеммовые соединения, оголённые провода также изолируются друг от друга благодаря жёсткой фиксации их в пространстве, не дающей им соприкасаться.

Похожие статьи

infoelectrik.ru

Самозажимные клеммники: как пользоваться, описание

От качества работы по прокладке электропроводки в жилом доме зависит безопасность всех его обитателей. Соединение электропроводов с помощью скрутки уже давно забытое прошлое. На сегодняшний день для этого все чаще используются самозажимные клеммники. Что это и как работает, вы сможете узнать в нашем кратком обзоре.

Описание

Клемма – специальное устройство, которое обеспечивает надежное соединение электропроводов. Способ соединения двух концов провода с помощью клеммы регламентируется правилами устройства электроустановок и является самым надежным и безопасным. Соединительные устройства, в том числе и самозажимные клеммники, используются для соединения двух концов электропровода в монтажных узлах электрических сетей, а также в распределительных коробках. Они различаются между собой конструкцией, производителем, механизмом соединения.

Виды клеммников

Сегодня на рынке имеется два вида электрических клемм: винтовые и самозажимные клеммники. Германия является лидирующей страной по их производству. Они предотвращают нагревание места соединения двух проводов и, как следствие, выход из строя изоляции и короткое замыкание электропроводки.

Винтовые клеммники – это устройство с пластиковой оболочкой, внутри которой расположена металлическая капсула с двумя отверстиями. В эти отверстия вставляются концы провода без изоляции. Соединение осуществляется при помощи винта, который зажимается простой отверткой. Винтовые клеммники можно использовать, как в слаботочных цепях, так и в силовых.

Самозажимные клеммники – это приспособление для соединения двух концов электропровода, обладающее специальным механизмом, который состоит из корпуса, силовых элементов и рычага управления. Соединение и разъединение провода осуществляется с помощью специального рычага, который можно устанавливать в два положения. Самозажимные клеммники для электропроводки могут быть одноразового и многоразового использования. Соединители такого типа являются наиболее простыми в использовании, так как для соединения двух концов электропровода нет необходимости применять дополнительные инструменты.

Преимущества самозажимного клеммника

Самозажимные клеммники хоть и являются самым простым способом соединить концы электропровода, но тем не менее они имеют свои достоинства и недостатки. К их преимуществам относятся:

• простота и скорость монтажа;
• многократность использования, даже одноразовые клеммы можно использовать повторно;
• возможность соединения медных и алюминиевых проводников.

Что же касается одноразовой клеммы, единственное ее отличие от устройства многоразового использования – отсутствие рычага. В таком случае, разъединить концы провода, которые скрепляет клеммник электрический самозажимной конструкции, можно с помощью обычной тоненькой плоской отвертки.

Недостатки

В каждой бочке меда имеется своя ложка дегтя, и этот случай не исключение. Помимо всех видимых достоинств такой соединитель имеет свои недостатки:

• не рекомендуется использовать самозажимные клеммники для соединения проводов большого диаметра и высокого напряжения из-за их низкой нажимной способности.
• одноразовые соединители не приспособлены для крепления гибких проводов.
• при высоких колебаниях температуры существует вероятность ослабевания пружины, что может привести к разъединению проводников.

Однако последний пункт – это всего лишь предположение. В ходе испытаний данное утверждение не подтвердилось.

Область применения

Данные устройства применяют во всех схемах электропроводки с максимальным уровнем напряжения до 1000 В. Они одинаково надежно проявляют себя как в бытовых условиях, так и в промышленных. Но наибольшей популярностью они пользуются при монтаже электрической проводки в быту из-за достаточно высокой стоимости по сравнению с другими способами соединения.

Выбор соединителя осуществляется в зависимости от мощности электроцепи. На корпусе каждого самозажимного клеммника указан максимальный уровень его пропускной способности. Как правило, такие клеммы устанавливают в распределительных коробках или щитках на DIN рейке.

Выбор клеммника

Учитывая, что самозажимный клеммник является частью электропроводки, к его выбору нужно отнестись с максимальной ответственностью. Условия, которые необходимо учитывать при покупке соединителя:

1. Максимально возможная мощность проводника. Ее можно узнать из паспорта электрического кабеля или руководствуясь диаметром его сечения.
2. Место крепления соединителя. Если пространство для монтажа соединительной клеммы ограничено, то необходимо выбирать более миниатюрные модели самозажимного соединителя или вовсе остановиться на винтовом клеммнике.
3. Производитель. При выборе клеммы не стоит экономить и приобретать дешевые аналоги сомнительного качества, т. к. они могут не справиться с мощность электрической цепи, что повлечет за собой перегрев проводника и, как следствие, короткое замыкание.

Производители электрических соединителей

На сегодняшний день производством электрических соединителей занимается достаточно много крупных и узнаваемых компаний. С наиболее популярными брендами можно ознакомиться по данным таблицы.

Тип клеммы	Бренд	Страна производства
Самозажимные	Wago	Германия
Самозажимные	Spelsberg	Германия
Самозажимные	DKC	Италия
Винтовые/Самозажимные	Hager	Германия
Самозажимные	ContaClip	Германия
Винтовые/Самозажимные	E-NEXT	Китай
Винтовые/Самозажимные	IEK	Китай
Винтовые/Самозажимные	ABB	Германия

На отечественном рынке наибольшим спросом пользуются самозажимные клеммники фирмы Wago и ABB.

Продукция немецкой фирмы Wago отличается особой степенью надежности и безопасности. Данная компания представляет широкий ассортимент электрооборудования и дополнительных аксессуаров по доступным ценам. Самозажимные клеммники Wago имеют три вида зажимов: полупружинный, зажимы CAGE CLAMP и зажимы FIT CLAMP. Каждый из них имеет особую маркировку на корпусе соединителя, где указывается номер серии, к которой он относится. При выборе соединителя нужно обязательно учитывать все характеристики устройства.

Компания ABB – один из мировых лидеров по производству клеммных соединителей. Одним из ее крупнейших клиентов является компания «Газпром», что, несомненно, говорит о высоком качестве и надежности выпускаемой продукции. Клеммник самозажимной ABB обладает высокой силой встроенных в него пружин, устойчивостью к высоким температурам, а также легкостью и простотой монтажа.

Монтаж соединительной клеммы

При самостоятельном монтаже самозажимной электрической клеммы нужно строго выполнять все рекомендации. Пошаговое руководство применения соединителя включает в себя следующие этапы:

1. Снять напряжение с электроцепи и убедиться, что оно отсутствует.
2. Определить необходимую пару проводников. Обратите внимание, что зажимов в клемме должно быть не меньше, чем соединяемых линий. Категорически запрещено присоединять сразу несколько питающихся кабелей к одному зажиму.
3. Если концы провода до момента монтажа были скручены, то необходимо обрезать их поврежденные части при помощи кусачек.
4. Зачистить концы электрокабеля от нагара и изоляции так, чтобы они свободно помещались в отверстия клеммника.
5. Поместить концы проводника в самозажимный клеммник и соединить.
6. Убедиться, что соединение выполнено надежно и выдерживает механические нагрузки.

fb.ru

---

• Расчет стропил
• Анкер это
• Септик своими руками для частного дома с высоким уровнем грунтовых вод
• Строительный фен с регулировкой температуры
• Как выровнять участок на даче
• Вентиляционные решетки декоративные
• Декоративные вентиляционные решетки
• Дизайн помещений
• Комната на чердаке
• Обшить дом сайдингом своими руками видео
• Каретная стяжка фото

достоинства и недостатки, область применения

Для создания надежной электрической цепи широко используются пружинные или винтовые клеммники. Оба варианта надежны и предусмотрены специальными правилами, тогда как пока еще более привычная скрутка запрещена. Главное требование к ним — обеспечение надежного и безопасного соединения при минимальной потере тока.

• Плюсы и минусы винтовых соединений
• Особенности зажимных моделей
• Шинные распределительные блоки

Плюсы и минусы винтовых соединений

Винтовой клеммник — это трубка (медная, латунная или сделанная из аналоговых материалов) с зажимами в предохранительной коробке изолятора (в основном — пластмассовом). Смонтированное с их помощью соединение будет защищено от всех внешних факторов, а использовать деталь можно и повторно.

Применяя такие соединения, нужно знать и учитывать следующее:

• Сам зажим обеспечивается давлением винта через шайбу на провод. Вторая жила крепится таким же образом с другого конца трубы. Контакт между ними устанавливается через проводящие стенки. По сути, провода просто вставляются в трубку с двух сторон, а винты аккуратно закручиваются отверткой.
• Помимо отвертки, нужен нож (или специальное полуавтоматическое приспособление) для зачистки проводов от изолирующего слоя. Зачищенная часть должна полностью войти в отведенную часть трубы. Если соединение является многожильным, понадобятся и наконечники.
• Во время эксплуатации винтовое соединение и надежность контакта могут ослабнуть. Время от времени контакты нужно проверять и в случае необходимости подтягивать винты.
• В момент крепления есть опасность передавить жилу (особенно если она мягкая, алюминиевая). Чтобы нейтрализовать возможные проблемы, провод при помещении его внутрь следует сдвоить.
• На зажимах, помеченных с помощью зеленых винтов, имеются зубчики. Эти модели предназначены для проводов заземления.
• Винт позволяет быстро как закрепить, так и открепить провод. Но когда общая цепь является большой и соединений требуется много, на такие операции нужно и немало времени.

Использование винтовых соединений на основе латуни дает возможность сводить в цепь разные виды проводов и при этом почти стопроцентно гарантировать отсутствие окисления.

Особенности зажимных моделей

Самозажимные клеммники — приспособления с тем или иным видом пружин в пластмассовом корпусе. Они не подходят для больших электрических напряжений, но и в быту с такими параметрами встретиться можно нечасто. Сами же эти модели незаменимы для монтажа цепи в сложных, неудобных местах.

Эти приспособления имеют такие достоинства и недостатки:

• Хорошо переносят вибрацию, не допуская ухудшения или прерывания контакта.
• Не могут использоваться для совмещения гибких жил.
• Подходят для неоднократного крепления (при необходимости пружинку можно поддеть плоской отверткой).
• Имеются модели, предусматривающие автоматическую фиксацию — достаточно попасть проводами в отверстия. Это удобно при серьезных объемах работ.
• Механические расходники лишь немногим сложнее в применении — здесь не нужна элементарная отвертка.

Считается, что такие крепления дают в среднем более долговечный и надежный контакт. В любом случае не только о скрутках, но и о пайке можно будет забыть. По цене же они почти не отличаются от винтовых.

Шинные распределительные блоки

Для применения в бытовых условиях существует два наиболее распространенных вида электрических клеммников.

Бесспорным достоинством как пружинных, так и винтовых является простота в обращении и самом монтаже. Но в некоторых случаях применяются смешанные соединения и целые шинные блоки.

Нужно назвать некоторые аспекты их применения:

• Они необходимы для соединения большого количества разных по характеристикам проводов и могут быть основаны как на винтовом, так и на пружинном принципе.
• Могут применяться в квартире или доме, но главное их назначение — «работа» в распределительных щитках. Поэтому они не имеют, как правило, дополнительной изоляции и довольно велики по размеру.
• Некоторые комплексные шины предполагают возможность легкого отделения необходимого количества креплений, что удобно в ситуациях, когда необходимы разные виды монтажа — от одного до нескольких проводов.
• Параллельные внутренние перемычки надежно изолируют соседние провода друг от друга, что исключает замыкание.

Шины, вопреки распространенному мнению, могут использоваться не только профессиональными монтажниками, электриками. Правила работы с ними существенно не отличаются от тех, что применяются в случаях с единичными крепежами.

Отечественные производители предлагают сейчас богатый выбор качественных изделий. Но крепления могут иметь разные характеристики надежности, на которые следует обращать внимание. В большинстве бытовых условий эта разница вряд ли будет иметь серьезное значение, но лучше все-таки следовать инструкциям.

Клеммники для печатного монтажа (винтовые)

1. Вы здесь:
2. Главная
3. Каталог
4. Клеммники
5. Клеммники для печатного монтажа (винтовые)



DG-301

—

5,00

—

P

—

1

—

X

X

X

I

I

I

I

запрос клиента

№ серии

шаг

кол-во контактов

цвет

1 — серый

4 — зеленый

6 — прозрачный

2 — синий

5 — оранжевый

7 — желтый

3 — черный

6 — красный

8 — белый



 Уважаемые покупатели! Наличие товара  уточняйте у менеджеров!





Количество:

5101518202550Все

DG103-5. 0-02P-14-00A(H)

Количество на складе: 1796

Подробнее

DG103-5.0-03P-14-00A(H)

Количество на складе: 2944

Подробнее

DG105R-5.0-02P-14-00A(H)

Количество на складе: 300

Подробнее

DG105R-5.0-03P-14-00A(H)

Количество на складе: 300

Подробнее

DG126-5. 0-02P-14-00A(H)

Количество на складе: 171

Подробнее

DG126-5.0-03P-14-00A(H)

Количество на складе: 1187

Подробнее

DG126R-5.0-02P-14-00A(H)

Количество на складе: 980

Подробнее

DG126R-5.0-03P-14-00A(H)

Количество на складе: 500

Подробнее

DG127-5. 0-02P-14-00A(H)

Количество на складе: 146

Подробнее

DG127-5.0-03P-14-00A(H)

Количество на складе: 180

Подробнее

DG128-5.0-02P-14-00A(H)(375-021-14)

Количество на складе: 4595

Подробнее

DG128-5.0-03P-14-00A(H)(375-031-14)

Количество на складе: 293

Подробнее

DG128-7. 5-02P-14-00A(H)

Количество на складе: 729

Подробнее

DG128-7.5-03P-14-00A(H)

Нет в наличии

Количество на складе: 0

Подробнее

DG128R-5.0-02P-14-00A(H) (376-021)

Количество на складе: 350

Подробнее

DG128R-5.0-03P-14-00A(H) (376-031)

Количество на складе: 950

Подробнее

DG129-5. 0-02P-12-00A(H)

Количество на складе: 946

Подробнее

DG129-5.0-03P-12-00A(H)

Количество на складе: 800

Подробнее

Прайс лист



Категории

Основы разъема

— Learn.sparkfun.com

Авторы: SFUptownMaker, участник #23999

Избранное Любимый 57

Винтовые клеммы

В некоторых случаях может потребоваться возможность подключения к цепи оголенного провода без концевой заделки. Винтовые клеммы являются хорошим решением для этого. Они также хороши для ситуаций, в которых соединение должно поддерживать несколько различных подключаемых устройств.

Недостатком винтовых клемм является то, что они могут довольно легко отсоединиться, оставив оголенный провод в цепи. Небольшой мазок горячего клея может решить эту проблему, и его потом будет не слишком сложно удалить.

Винтовые клеммы обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода. SparkFun предлагает четыре типа винтовых клемм — 2,54 мм (стандарт макета 0,1 дюйма), версию с шагом 3,5 мм, 5 мм и 10 мм.

Винтовые клеммы Шаг 2,54 мм (2 контакта)

В наличии ПРТ-10571

3

Избранное Любимый 18

Список желаний

Винтовые клеммы Шаг 3,5 мм (2-контактный)

29 в наличии ПРТ-08084

Избранное Любимый 23

Список желаний

Винтовые клеммы, шаг 5 мм (2 контакта)

В наличии ПРТ-08432

1

Избранное Любимый 14

Список желаний

Клеммная колодка — 3 позиции (15А, 600В)

Пенсионер ПРТ-13060

1 Пенсионер

Избранное Любимый 10

Список желаний

Нажмите здесь, чтобы увидеть больше винтовых клемм

Большинство винтовых клемм имеют модульную структуру, и их можно легко расширить с тем же шагом, просто соединив вместе две или более меньших секций.

Винтовые клеммы с шагом 3,5 мм, показывающие точку вставки подсоединяемого провода, фиксирующий винт, который удерживает провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие соединять несколько частей вместе.

Пружинные клеммы

Альтернативой винтовым клеммам являются пружинные клеммы (также известные как «вставные», «клеть-зажим» или «защелкивающиеся» разъемы). Пружинные клеммы работают так же, как и винтовые клеммы. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина скрепляет куски металла вместе.

Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в средах с сильными вибрациями (например, в автомобилях) или когда провод расширяется/сжимается из-за циклического изменения температуры. Кроме того, натяжение автоматически регулируется в соответствии с сечением провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от колебаний натяжения, когда пользователь затягивает винтовую клемму. Ниже приведены несколько соединителей с пружинными клеммами, которые SparkFun имеет в каталоге.

Пружинные клеммы — монтаж на печатной плате (2-контактный)

В наличии ПРТ-08073

Избранное Любимый 14

Список желаний

Пружинные клеммы — монтаж на печатную плату (4-контактный)

В наличии ПРТ-08075

Избранное Любимый 10

Список желаний

Пружинные клеммы — монтаж на печатную плату (3-контактный)

В наличии ПРТ-08074

Избранное Любимый 10

Список желаний

Пружинные клеммы — монтаж на печатную плату (6-контактный)

Пенсионер ПРТ-08077

Пенсионер

Избранное Любимый 9

Список желаний

Клемма динамика — 4 Весна

Пенсионер COM-11145

Пенсионер

Избранное Любимый 10

Список желаний

Некоторые платы (например, gamer:bit, LumiDrive и Qwiic MP3 Trigger) снабжены пружинными клеммами для легкого доступа к контактам ввода/вывода.

Шариковая ручка, нажимающая на язычок коннектора gamer:bit, чтобы соединить кусок провода.

Штекер типа «банан»

Большинство приборов для проверки электропитания (мультиметры, блоки питания) имеют очень простой разъем, называемый «штекер типа «банан». Они соединяются с «банановыми штекерами», гофрированными металлическими штекерами с пружинами, предназначенными для единого подключения питания. Они часто доступны в штабелируемой конфигурации и могут быть легко подключены к любому типу провода. Они способны нести несколько ампер тока и недороги.

Штабелируемая банановая заглушка. Обратите внимание, что существует два разных способа подключения дополнительной штепсельной вилки типа «банан».

Поставка регулируемого стола Extech с держателями типа «банан» спереди.

Зажим «крокодил»

Зажимы «крокодил» названы по очевидным причинам и подходят для тестовых соединений со столбами или оголенными проводами. Они, как правило, громоздки, легко вызывают короткое замыкание на ближайший голый металл и имеют довольно плохое сцепление, которое можно легко скомпрометировать. Они в основном используются для недорогих соединений во время отладки.

Инструмент «третьей руки», в котором используются зажимы типа «крокодил» для удерживания заготовок, удерживающий провод с зажимом типа «крокодил» для электрических испытаний. Обратите внимание на пластиковый чехол, окружающий зажим типа «крокодил», чтобы уменьшить вероятность короткого замыкания на другие соединения.

Зажим IC (или крючок IC)

Для более тонких операций измерения на рынке имеется множество зажимов IC. Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних контактов; некоторые из них достаточно тонкие, чтобы их можно было закрепить даже на ножках компонента SMD с мелким шагом. Эти меньшие зажимы можно найти на логических анализаторах, а также на тестовых проводах, которые отлично подходят для создания прототипов или устранения неполадок схем.

Большой зажим ИС на конце провода. Этот зажим по-прежнему достаточно мал, чтобы его можно было соединить с одной ножкой микросхемы со сквозным отверстием, не создавая проблем для соседних контактов.

---

Самые маленькие винтовые клеммы для самых распространенных решений | TE CONNECTIVITY

Самые маленькие винтовые клеммы для самых распространенных решений | ТЕ ПОДКЛЮЧЕНИЕ | SOS электронный

• RU
• СК
• Чехия
• ХУ
• DE
• РО
• PL
• ЭТО
• ЕС
• Франция

• Поиск

Производители Новые поступления и предложения Статьи Контакт О нас Карьера

Заказ на импорт Запрос цены

Клеммная колодка IndustrialPCB

Для приложений, где важны не большие токи и высокое напряжение, а небольшие габариты, мы рекомендуем самые маленькие винтовые клеммные колодки для печатных плат 2,54 мм — серия 282834-x от TE Connectivity.

TE Connectivity предлагает как винтовые, так и пружинные клеммные колодки. Классические цельные для печатных плат и коннекторов.

Предлагаемая серия 282834-x представляет собой наиболее распространенное решение. Классические винтовые клеммы для печатных плат с поднимающейся клеткой — решение, подходящее также для частого отсоединения и повторного присоединения проводника. Эти клеммные колодки найдут свое применение в основном при соединении управляющих сигналов.

Тем не менее, клеммник имеет достойные параметры. Номинальный ток 10А и напряжение 150В. Подходящие проводники: одножильный провод от 0,03 до 1 мм2 и многожильный кабель от 0,03 до 0,75 мм2.

Клеммные блоки не являются модульными и не штабелируются. Расстояние концевого штифта от края корпуса 1,5 мм. Вот почему мы решили иметь на складе большее количество моделей со всем рекомендуемым количеством полюсов.

Основные характеристики:

• Стандартный температурный диапазон 105°C
• Все блоки поставляются с открытыми винтами, что сокращает время соединения.
• Система с двумя невыпадающими винтами защищает от потери винтов. 0 (самозатухающий)
• Разъемы для монтажа на плате имеют доступ к тестовому щупу
• Зажим с поднимающейся клеткой поставляется с лужеными контактами с никелированной пластиной и винтами из нержавеющей стали, что позволяет использовать продукт в агрессивных средах

Области применения:

• Промышленные средства управления
• Оборудование и средства управления HVAC
• Коммуникационное оборудование
• Испытания и измерения
• Противопожарная безопасность

3, 4, 5, 6 и 8-полюсные ) в качестве стандартных типов.

Если вы хотите узнать больше о продуктах TE Connectivity, мы будем рады сообщить вам по адресу [email protected]

Не пропустите эти статьи

Вам нравятся наши статьи? Не пропустите ни одного из них! Вам не нужно ни о чем беспокоиться, мы организуем доставку к вам.

Дата публикации 23. 12.2020.
При размещении статьи на своем веб-сайте указывайте ее источник: https://www.soselectronic.com/articles/te-connectivity/the-smallest-screw-terminals-for-the-most-common-solutions-2530

---



282834-2

Клеммная колодка для печатных плат P2,54 мм 1 мм2 10A 2P V Зеленый

Винтовые клеммы для печатных плат

Арт. №: 170644

Производитель: TE Connectivity/Buchanan

в складе 21 PCS

496 ПК в 5-15 днях

(10/05/2022: 200 PCS)

---

28478478478447847844784478447844784478447844784478447844784478438478434343438478438н. -3

Клеммная колодка для печатных плат P2,54 мм 1 мм2 10 A 3P V Зеленый

Винтовые клеммы для печатных плат

Арт. No.: 170645

Manufacturer: TE CONNECTIVITY / BUCHANAN

in stock 91 pcs

96 pcs in 5-15 days

---



282834-4

PCB Terminal Block P2,54mm 1mm2 10A 4P V Зеленый

Винтовые зажимы Клеммы для печатных плат

Арт. №: 126790

Производитель: TE CONNECTIVITY / BUCHANAN

в наличии 10 шт.

(23.12.2022: 150 шт.) No.: 343321

Manufacturer: TE CONNECTIVITY / BUCHANAN

in stock 106 pcs

17 pcs in 5-15 days

---



282834-6

PCB Terminal Block P2,54mm 1mm2 10А 6П В Зеленый

Клеммы для печатных плат с винтовыми зажимами

Арт. №: 343506

Производитель: TE Connectivity / Buchanan

в складе 107 ПК

528 ПК в 5-15 днях

---

282834-8

282834-8

282834-8

282834-8

282834-8

282834-8

10A 8P V Зеленый

Винтовые зажимы Клеммы для печатных плат

Арт. №: 212689

Производитель: TE CONNECTIVITY / BUCHANAN

в наличии 815 шт

320 шт через 5-15 дней

© SOS electronic s.r.o. 1991-2022 | Создано © bart.sk

Клеммные колодки — определения соединительных и винтовых клемм

Клеммные колодки

Магазинные клеммные колодки

Клеммные колодки (также известные как соединительные клеммы или винтовые клеммы) представляют собой модульные изолированные секции, которые скрепляют два или более проводов вместе и состоят из изолирующей рамы и зажимного элемента. Часто ассоциируемые с DIN-рейками по рейтингу IEC или NEMA, их регулируемость позволяет централизовать проводку и упрощает управление сложными цепями управления. Сегодняшние решения для проводки управления постепенно становятся все более и более сложными, поскольку оборудование ограничивается все меньшим и меньшим пространством, а промышленность требует большей скорости реагирования и большего количества автоматизации. Внутри платы управления эти модульные компоненты прочно закреплены на монтажной рейке.

Когда необходимо внести изменения в схему, клеммные колодки могут быть легко добавлены или удалены с рейки, не мешая другим соединениям проводов. Пластиковые рамки клеммных колодок не только минимизируют сложность управляющей проводки, но и защищают от коротких замыканий, а, следовательно, повышают безопасность монтажников и обслуживающего персонала.

Изолирующий корпус

В изоляционном корпусе размещены токоведущие элементы. Корпус изолирует наконечник провода, чтобы уменьшить выделение тепла при прохождении тока по проводам. Он также поставляет основу для зажимной системы и других элементов, включая выключатели и предохранители. Корпус клеммной колодки имеет специально сконструированные отверстия для легкого доступа к зажимным винтам. На корпусе также имеется монтажная ножка, позволяющая защелкивать клеммную колодку на монтажной рейке и снимать ее без износа. Компактный стиль типичного модульного блока позволяет размещать схемы высокой плотности в стандартной панели управления. Блок шириной 5 мм может обеспечить до 60 выводов на погонный фут. Стандартные одноуровневые блоки толщиной 6 мм обеспечивают до 50 выводов на погонный фут; двухуровневые блоки могут поддерживать до 100 концевых соединений на фут.

Конструкция монтажного блока

Корпуса монтажных блоков могут быть изготовлены из полиамида 6.6, Melanie 150 или керамики.

• Полиамид 6.6 — это прочный термопластический материал, предназначенный для работы в любой атмосфере и сохраняющий эластичность и устойчивость к разрушению при температурах от -40 до 105 градусов Цельсия. Это вещество обладает высокой изоляцией, сопротивлением скольжению и высокой степенью воспламеняемости. Долговечность и простота в обращении с этим материалом делают его наиболее часто используемым.
• Меланин 150 представляет собой термореактивный пластик на основе смолы с органическим наполнителем. Несмотря на то, что это гораздо более хрупкий материал, чем полиамид 6.6, меланин обеспечивает высокий уровень устойчивости к тепловому излучению. Настоятельно рекомендуется для целей, где температура непрерывной работы составляет от 110 до 140 градусов Цельсия.
• Керамика — исключительно прочный материал, который можно использовать при чрезвычайно высоких температурах, приближающихся к 250 градусам Цельсия. Керамические блоки также могут работать на промышленных предприятиях с чрезмерными отложениями пыли и аномально коррозионной атмосферой.

Полиамид 6.6 представляет собой эластичный пластик с высокой ударной вязкостью, отсутствием галогенов и стойкостью к ультрафиолетовому излучению, хорошей стойкостью к тропикам и термитам, высокой химической стойкостью и отличными характеристиками. атрибуты старения.

Токоведущие части

Токоведущие части состоят из токоведущей шины и зажимного устройства. Токовая шина в основе изоляционного корпуса изготовлена ​​из меди или латуни. Зажимное устройство закрепляет провод в клеммной колодке и создает надежное электрическое соединение между проводом и токоведущей шиной. Размер этих токоведущих частей варьируется в зависимости от силы тока/размера провода и конструкции самого блока. В зависимости от компоновки клеммной колодки провода могут быть закреплены с помощью винтов, комбинации винтов и прижимных пластин, проволочных сепараторов или пружинных зажимов. Винт — это самый простой способ соединения: винт используется для крепления провода к токоведущей шине. С помощью винтов и прижимной пластины проволока удерживается металлической пластиной, которая фиксирует проволоку, когда винт закреплен. В проволочной клетке при затягивании винта клетка тянется вверх и прижимает проводник к токовой шине. Большая площадь контакта обеспечивает исключительные контактные свойства. Поскольку винт не имеет непосредственного контакта с проводником, предотвращается повреждение провода. Даже тонкий многожильный провод можно соединить без использования дополнительных наконечников или проволочных штифтов. Для открытия пружинных зажимов требуется инструмент. Зажим охватывает провод для обеспечения динамического зажима. Это дополнительное удерживающее действие выдерживает вибрацию.

Клеммные колодки IEC и NEMA

Клеммные колодки классифицируются как DIN (IEC) или NEMA, в зависимости от характеристик, которые включают способ монтажа на панели, стандарты и разрешения, а также конструктивные характеристики. Рейки типа DIN представляют собой клеммные колодки IEC, разработанные в Европе. DIN описывает канал или рейку, к которой крепится клеммная колодка. Конструкция предлагает больше подключений на погонный фут, что удовлетворяет отраслевым требованиям по максимальному количеству подключений в панели управления. Блоки IEC легче прикреплять, подключать и маркировать, чем блоки типа NEMA. Рельсы предлагаются шириной 15 мм, 32 мм и 35 мм. Блоки DIN обычно совместимы между производителями, потому что рейка является стандартной и может быть приспособлена для управления широким спектром приложений.

Примерно 60 % клеммных колодок, используемых в США, относятся к типу DIN. Большинство проектировщиков отдают предпочтение типу DIN, потому что они предлагают:

1. Экономия места, небольшие компактные конструкции и больше единиц на фут.
2. Широкий выбор типов блоков для гибкости конструкции.
3. Всемирное признание.

Клеммные колодки NEMA, называемые «американскими», содержат самоподъемные прижимные пластины, винты со стяжной головкой или соединители с коробчатыми наконечниками. Их чаще используют для тяжелых работ. Однако блоки NEMA занимают больше места на панели и предлагают меньшее количество соединений на погонный фут. Кроме того, размеры направляющих различаются у разных производителей, что ограничивает выбор пользователя.

Клеммные колодки NEMA:

1. Экономичен для некоторых применений.
2. Больше возможностей для сильноточных приложений.
3. Открытая конструкция, упрощающая подключение.

Международная электротехническая комиссия (МЭК) является некоммерческой, неправительственная организация по международным стандартам для всех электрические технологии.

Национальная ассоциация производителей электрооборудования (NEMA) предоставляет форум для разработки технических и электрические стандарты. Штаб-квартира NEMA находится в г. Вашингтон, округ Колумбия

Выбор правильной клеммной колодки

Выбрать правильный клеммный блок несложно. Просто выполните следующие действия:

1. Определите ток, напряжение и размер провода (AWG), которые будут использоваться для отдельных участков провода в приложении управления или распределения питания.
2. Определите любые специальные ограничения пространства, налагаемые приложением
3. Принимая во внимание первые два шага, выберите типы проходных клемм с соответствующими номинальными характеристиками, чтобы удовлетворить требованиям к электропитанию и пространству. Выберите ширину блоков. Удвойте уровень блока и размер провода, если это необходимо для соблюдения требований к пространству.
4. Определите, сколько блоков (количество полюсов) необходимо, нужно ли перемыкать какие-либо блоки и как должны быть выполнены соединения перемычек (в каком месте).
5. Выберите специальный функциональный блок (заземление, отключение, предохранитель, типы индикации, переключатель) в зависимости от требований приложения.
6. В конце каждого узла клеммной колодки, если происходит изменение размера клеммной колодки или когда сторона клеммной колодки не используется, укажите торцевую пластину. Неиспользуемые стороны клеммных колодок нельзя оставлять открытыми и открытыми.
7. Определите, где необходимы изолирующие перегородки для обеспечения визуального разделения или ограничения утечки внутри клеммного узла. Для обеспечения безопасности изолирующие перегородки разделяют блоки с разной номинальной силой тока или напряжением, чтобы предотвратить скачки тока/напряжения от одного к другому. Перегородки также указывают ремонтной бригаде или электрикам, что в каждой из групп блоков может быть разное напряжение.
8. Для блоков, монтируемых на рейку, выберите тип крепления на рейке. Рассчитайте необходимую длину путем суммирования отдельных значений ширины (толщины) клеммных колодок, торцевых пластин, изолирующих перегородок и концевых упоров.
9. Пометьте наконечники проводов с помощью маркировочных ярлыков.

Клеммные колодки DIN, подобные изображенным выше, относятся к к каналу или направляющей, на которых монтируется клеммная колодка. Просто установите рейку и защелкните клеммные колодки и другие составные части.

Видео обзор клеммной колодки

(назад к клеммным колодкам)

Винтовые клеммы | Компоненты RS

TE Connectivity, нейлоновая винтовая клемма, вертикальная, 37,8 А P.O.A. Каждый (в коробке по 100 шт.) Сравнить

РС Инвентарный № 217-5472 Бренд TE-подключение производитель Деталь № 5055556-9

TE-подключение Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

5862 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

37,8 А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

10 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Нейлон Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Wurth Elektronik, Латунная винтовая клемма, вертикальная, 70A P. O.A. Каждый (на барабане 500) Сравнить

РС Инвентарный № 176-9860 Бренд Вюрт Электроник производитель Деталь № 7466205р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

70А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

—

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

RS PRO, Термопластиковый винтовой зажим, 1 x 14 AWG, 1 x 18 AWG, 1 x 18 → 4 x 14 AWG P.O.A. Каждый (в пакете по 50 шт.) Сравнить

РС Инвентарный № 178-8754 Бренд РС ПРО

РС Про Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

800 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Прямой Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

1 x 14 AWG, 1 x 18 AWG, 1 x 18 → 4 x 14 AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

1 х 14 AWG, 1 х 18 AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

1 х 18 AWG, 4 х 14 AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Термопласт Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Желтый Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

RS PRO, термопластиковый винтовой зажим, 1 x 20 AWG, 1 x 22 → 2 x 16 AWG P. O.A. Каждый (в пакете по 100 шт.) Сравнить

РС Инвентарный № 178-8750 Бренд РС ПРО

РС Про Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

700 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Прямой Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

1 x 20 AWG, 1 x 22 → 2 x 16 AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

1 х 20AWG, 1 х 22AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

2 х 16AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Термопласт Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Серый Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Wurth Elektronik, Латунная винтовая клемма, вертикальная, 50 А P. O.A. Каждый Также доступны в стандартной отраслевой упаковке Сравнить

РС Инвентарный № 176-9998 Бренд Вюрт Электроник производитель Деталь № 746600430Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

495 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

50А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

—

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Wurth Elektronik, Латунная винтовая клемма, вертикальная, 50 А P. O.A. Каждый Также доступны в стандартной отраслевой упаковке Сравнить

РС Инвентарный № 177-0036 Бренд Вюрт Электроник производитель Деталь № 74651174Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

350 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

50А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

4 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Wurth Elektronik, Латунная винтовая клемма, горизонтальная, 50A P.O.A. Каждый Также доступны в стандартной отраслевой упаковке Сравнить

РС Инвентарный № 177-2738 Бренд Вюрт Электроник производитель Деталь № 746600330Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

269 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Горизонтальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

50А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

—

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Wurth Elektronik, Латунный винтовой зажим, вертикальный, 85A P. O.A. Каждый Также доступны в стандартной отраслевой упаковке Сравнить

РС Инвентарный № 177-0007 Бренд Вюрт Электроник производитель Деталь № 74655095Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

85 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

85А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

8 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Wurth Elektronik, Латунная винтовая клемма, вертикальная, 50 А P.O.A. Каждый Также доступны в стандартной отраслевой упаковке Сравнить

РС Инвентарный № 177-0051 Бренд Вюрт Электроник производитель Деталь № 74651173Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

46 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

50А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

4 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Wurth Elektronik, Латунная винтовая клемма, вертикальная, 50 А P.O.A. Каждый Также доступны в стандартной отраслевой упаковке Сравнить

РС Инвентарный № 176-9939 Бренд Вюрт Электроник производитель Деталь № 74651175Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

31 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

50А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

4 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Wurth Elektronik, Латунный винтовой зажим, вертикальный, 85A P.O.A. Каждый Также доступны в стандартной отраслевой упаковке Сравнить

РС Инвентарный № 177-0017 Бренд Вюрт Электроник производитель Деталь № 74651195р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

13 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

85А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

9Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Банка Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

RS PRO, термопластиковый винтовой зажим, 3 x 20 → 3 x 16 AWG P.O.A. Каждый (в пакете по 100 шт.) Сравнить

РС Инвентарный № 178-8752 Бренд РС ПРО

РС Про Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

3 x 20 → 3 x 16 AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

3 х 20AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

3 х 16AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Термопласт Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

Синий Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Siemens, Винтовые клеммы из полиамида, 20 → 30 AWG, 4A P.O.A. Каждый Сравнить

РС Инвентарный № 203-2512 Бренд Сименс производитель Деталь № 3РК1902-4БА00-5АА0

Сименс Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

20 → 30 AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

4А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

30AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

20AWG Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

5 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Полиамид Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

TE Connectivity, нейлоновая винтовая клемма, вертикальная, 37,8 А P. O.A. Каждая (в упаковке по 2 шт.) Сравнить

РС Инвентарный № 217-5473 Бренд TE-подключение производитель Деталь № 5055556-9

TE-подключение Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Вертикальный Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

37,8 А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

10 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Нейлон Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Wurth Elektronik, Латунная винтовая клемма, 85 P.O.A. Каждый (на барабане 300) Сравнить

РС Инвентарный № 205-3245 Бренд Вюрт Электроник производитель Деталь № 74651194Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

85 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

9 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Wurth Elektronik, Латунная винтовая клемма, 85 P.O.A. Каждая (поставляется в виде ленты) Сравнить

РС Инвентарный № 205-3246 Бренд Вюрт Электроник производитель Деталь № 74651194Р

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

85 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

9Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Wurth Elektronik, Латунная винтовая клемма, прямоугольная, 130A P.O.A. Каждый (в коробке 400 шт.) Сравнить

РС Инвентарный № 230-2023 Бренд Вюрт Электроник производитель Деталь № 74622103

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой угол Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

130А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

6 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Wurth Elektronik, Латунная винтовая клемма, прямоугольная, 130A P.O.A. Каждая Сравнить

РС Инвентарный № 230-2024 Бренд Вюрт Электроник производитель Деталь № 74622103

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой угол Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

130А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

6 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Wurth Elektronik, Латунный винтовой зажим, прямоугольный, 180A P.O.A. Каждая (в коробке 250 шт.) Сравнить

РС Инвентарный № 230-2011 Бренд Вюрт Электроник производитель Деталь № 74611104

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой угол Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

180А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

16 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Wurth Elektronik, Латунная винтовая клемма, прямоугольная, 180A P.O.A. Каждая Сравнить

РС Инвентарный № 230-2012 Бренд Вюрт Электроник производитель Деталь № 74611104

Вюрт Электроник Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Проверка уровня запасов

Прямой угол Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

180А Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

16 Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

Латунь Обратите внимание, что уровень запасов на этой странице периодически обновляется в течение дня. Чтобы узнать текущий уровень запасов, нажмите на интересующий вас номер продукта.

—

—

Вставка Decora, 6P4C + F-разъем, винтовые клеммы, белая

Основной контент начинается здесь

Leviton

MFR: Leviton

MFR #: 40659-W

UPC: 078477412541

Артикул #: 6625

Leviton

MFR #: 40659-W

UPC: 078477412541

Артикул #: 6625

Наличие

Местоположение	В наличии Кол-во
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	18
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

$5,33

4,38 доллара США каждый

Технические характеристики

Каталожный номер	40659-В
Производитель	Левитон
Марка	Левитон
Суббренд	Декора
Страна происхождения	Мексика
Сделано в США	№
Заявка	Коммерческий
Крепление	Стена
Специальные возможности	Конструкция свинцовой рамы, разъем типа F, сделано в США
Стандартный	Список cULus
СКП	078477412541
Тип изделия	Телефонная и видео вставка
Размер	4,13 В x 1,40 Ш x 0,31 Г
Условия окружающей среды	Воспламеняемость (рейтинг V-0 согласно UL94)

Что такое винтовой зажим?

`;

Гейша А. Легаспи

г. Дата последнего изменения: 01 сентября 2022 г.

Винтовые зажимы — это устройства, которые могут соединять два или более проводников с помощью крепежных элементов с несколькими витками. Проводники, которые должны быть подсоединены с помощью винтовых зажимов, обычно монтируются с наконечниками обжимного типа, которые фиксируют оголенные концы проводников. Винтовые клеммы можно найти там, где есть электроснабжение, а также внутри бытового, коммерческого и промышленного электрооборудования.

Электрические разъемы

включают в себя различные типы вилок и розеток, которые позволяют любому подключать или отключать приборы. Винтовые клеммы — это разъемы, которые можно монтировать непосредственно на шасси оборудования, кронштейны или печатные платы и которые используются для специальных целей, таких как внутренняя проводка и процедуры технического обслуживания. Винтовые клеммы требуют, чтобы оголенный провод был скрученным, луженым или установлен с наконечниками для обжима или пайки, и в качестве наилучшей практики медная поверхность оголенного провода должна быть покрыта слоем оловянно-свинцового сплава для защиты от окисления. Наконечник обжимного типа заканчивает провод жесткой металлической проушиной, которую можно установить на клеммной колодке. Без наконечника механическая прочность и надежность подключения/отключения оголенного провода недостаточны.

Разделительная полоса и клеммная колодка представляют собой набор винтовых клемм, которые поставляются парами. Клеммная колодка, которая может быть как припаиваемой, так и винтовой, не обеспечивает барьера между клеммами. Барьерная полоса обычно имеет изоляционные барьеры между клеммами для предотвращения случайного короткого замыкания.

В модульной схеме подключения винтовые клеммы обеспечивают гибкость и доступность, необходимые для того, чтобы избежать необходимости отсоединения и повторного подключения частей цепи. Например, при тестировании двигателя, управляемого реле, которое управляется выключателем пуска-останова, необходимо несколько контрольных точек. Контрольные точки легко доступны для проверки напряжения с помощью цифрового вольтметра, а неисправную можно легко изолировать.

Винтовой зажим также может использоваться в мобильном транспорте. Для этого применения требуются стопорные шайбы, которые гарантируют, что винт не ослабнет из-за вибрации. Клемма Luster также хорошо подходит как для стационарной, так и для мобильной установки благодаря компактности и закрытым проводящим частям. Установочные винты используются в блестящих клеммах, где винт прижимается к оголенному или луженому проводу.

Заменителем винтового зажима является проволочная гайка, представляющая собой кусок изолятора с токопроводящим зажимом внутри.
