Что такое датчик скорости автомобиля и как он работает

Датчик скорости автомобиля — это важный элемент электронной системы управления двигателем и трансмиссией. Его основная функция — измерение скорости вращения колес и передача этой информации в электронный блок управления (ЭБУ) автомобиля.

Принцип работы датчика скорости основан на эффекте Холла или магниторезистивном эффекте. Датчик генерирует электрические импульсы, частота которых пропорциональна скорости вращения вала или колеса. ЭБУ анализирует эти сигналы и использует полученные данные для расчета:

  • Текущей скорости автомобиля
  • Угла опережения зажигания
  • Моментов переключения передач
  • Оптимального соотношения воздух/топливо

Кроме того, информация от датчика скорости используется системой круиз-контроля для поддержания заданной скорости движения.


Виды датчиков скорости в современных автомобилях

В зависимости от конструкции и принципа действия выделяют следующие основные виды датчиков скорости:

1. Индуктивные датчики

Принцип работы основан на изменении магнитного поля при вращении зубчатого диска. Плюсы: простота конструкции, надежность. Минусы: чувствительность к внешним помехам.

2. Датчики на эффекте Холла

Используют эффект Холла для определения скорости вращения. Преимущества: высокая точность, работа на низких скоростях. Недостатки: более высокая стоимость.

3. Оптические датчики

Работают на принципе прерывания светового потока вращающимся диском. Достоинства: высокая точность. Недостатки: чувствительность к загрязнениям.

4. Магниторезистивные датчики

Основаны на изменении сопротивления материала в магнитном поле. Плюсы: компактность, надежность. Минусы: сложность конструкции.

Расположение датчика скорости в автомобиле

Местоположение датчика скорости может различаться в зависимости от марки и модели автомобиля. Наиболее распространенные варианты расположения:


  • На коробке передач или рядом с ней
  • На выходном валу коробки передач
  • В ступице колеса (как часть системы ABS)
  • На карданном валу (в автомобилях с задним или полным приводом)

Точное расположение датчика скорости можно найти в руководстве по ремонту конкретной модели автомобиля или обратившись к профессиональному автомеханику.

Признаки неисправности датчика скорости

Неисправный датчик скорости может вызвать ряд проблем в работе автомобиля. Основные признаки, указывающие на возможную неисправность датчика:

  • Неправильные показания спидометра
  • Проблемы с переключением передач в автоматической коробке
  • Неработающий или некорректно работающий круиз-контроль
  • Увеличение расхода топлива
  • Рывки при движении автомобиля
  • Загорание индикатора «Check Engine» на приборной панели

При появлении одного или нескольких из этих симптомов рекомендуется провести диагностику датчика скорости.

Диагностика неисправностей датчика скорости

Для точного определения неисправности датчика скорости необходимо провести комплексную диагностику. Основные методы диагностики включают:


  1. Считывание кодов ошибок с помощью диагностического сканера
  2. Проверка электрических параметров датчика (сопротивление, напряжение)
  3. Визуальный осмотр датчика и проводки на предмет механических повреждений
  4. Проверка формы сигнала датчика с помощью осциллографа
  5. Сравнение показаний датчика с эталонными значениями

Важно отметить, что для проведения полноценной диагностики требуется специальное оборудование и навыки. Поэтому рекомендуется обращаться в специализированные автосервисы для проведения диагностики и ремонта.

Замена датчика скорости: когда это необходимо

Замена датчика скорости может потребоваться в следующих случаях:

  • При обнаружении неисправности в ходе диагностики
  • При наличии явных признаков неправильной работы датчика
  • В рамках планового технического обслуживания (для некоторых моделей автомобилей)
  • При установке нового тахографа в грузовых автомобилях

Процедура замены датчика скорости может различаться в зависимости от модели автомобиля. В некоторых случаях для доступа к датчику может потребоваться частичный демонтаж трансмиссии или других узлов.


Выбор качественного датчика скорости для замены

При выборе нового датчика скорости для замены следует обратить внимание на следующие факторы:

  • Совместимость с конкретной моделью автомобиля
  • Качество изготовления и используемые материалы
  • Репутация производителя
  • Наличие гарантии
  • Соответствие оригинальным спецификациям

Рекомендуется использовать оригинальные запчасти или продукцию проверенных производителей автокомпонентов. Например, датчики скорости Holstein Parts отличаются высоким качеством и имеют гарантию 3 года или 36 000 миль пробега.

Особенности установки и калибровки нового датчика скорости

После установки нового датчика скорости может потребоваться его калибровка. Процесс калибровки включает следующие этапы:

  1. Подключение диагностического оборудования к электронной системе автомобиля
  2. Ввод параметров нового датчика в память ЭБУ
  3. Проведение тестовой поездки для проверки корректности работы датчика
  4. При необходимости — точная настройка показаний спидометра

Важно отметить, что неправильная установка или калибровка датчика скорости может привести к серьезным проблемам в работе автомобиля. Поэтому рекомендуется доверить эту процедуру квалифицированным специалистам.


Можно ли эксплуатировать автомобиль с неисправным датчиком скорости?

Эксплуатация автомобиля с неисправным датчиком скорости не рекомендуется по следующим причинам:

  • Повышается риск возникновения аварийных ситуаций из-за неправильной работы систем безопасности
  • Возможно повреждение коробки передач из-за некорректного переключения передач
  • Увеличивается расход топлива
  • Ухудшаются динамические характеристики автомобиля

При обнаружении признаков неисправности датчика скорости следует как можно скорее обратиться в автосервис для диагностики и ремонта.


Датчики скорости для тахографа | 1Тахограф

  • Главная
  • Датчики скорости
Фильтры
Модель транспорта
Производитель
Длинна погружной части
  • 115,00мм

  • 25,00мм

  • 35,00мм

  • 90,00мм

  • 19,80мм

  • 63,20мм

Горячие предложения:
Установка ЭРА-ГЛОНАСС по Постановлению №153 Постановление № 195: ЭРА-ГЛОНАСС и тахографы — установка на автобусы Тахографы для физических лиц Мониторинг погрузчиков и складской техники Хотите продать свой тахограф? Выкупим за адекватную стоимость Проблесковые маяки для школьных автобусов АКЦИЯ: Тахограф АТОЛ 5 б/у за 33000 руб! Новый тахограф МИКАС от 33000 руб под ключ Замена блока СКЗИ за 28000 руб! Замена аналогового тахографа за 35000 руб! Персональные данные наших клиентов — под защитой! Метрологическая поверка тахографов

В некоторых случаях для обеспечения работы тахографа может потребоваться специальный датчик скорости. Приобрести, установить и заменить его можно в техцентре компании «1Тахограф».



В большинстве современных автомобилей датчик скорости, установленный на заводе-изготовителе, полностью совместим с цифровыми тахографами, одобренными ФБУ «Росавтотранс». В этом случае замена датчика скорости новым прибором не требуется — он органично вписывается в создаваемую систему контроля.



Но в транспортных средствах старого образца применяются аналоговые датчики скорости для тахографа, работающие совместно с тросиковыми спидометрами, и для работы с цифровыми тахографами они не подходят. Подобные устройства несовместимы как конструктивно, так и с электронно-технической точки зрения.



Для решения проблемы приходится устанавливать новые датчик и спидометр — только в этом случае будет возможным подключение тахографа. Современные модели таких устройств полностью совместимы со штатной аппаратурой транспортных средств при условии соблюдения технологии и правил монтажа. Выполнять процедуру установки нового датчика скорости следует в сертифицированных техцентрах, имеющих официальное разрешение ФБУ «Росавтотранс».



Широкий спектр услуг — от предварительного обследования машины до создания контрольной системы под ключ с монтажом и заменой всех необходимых компонентов.

Наличие в продаже устройств разных модификаций, функциональных возможностей и ценовых категорий для всех видов транспортных средств.

Бесплатное консультирование. Наш специалист подскажет, какой датчик скорости для тахографа оптимален в конкретном случае с учетом специфики машины и бюджета клиента.

Открытость, прозрачность. Скрытые и навязанные сервисы, лишние платежи и комиссии, «мелкий шрифт» в договоре и прочие маркетинговые уловки исключены.

Быстрота и удобство обслуживания. Заказать датчик скорости для тахографа и записаться на его установку в Москве и области можно по телефону +7 (495) 255-28-48 или через веб-форму.

Горячие предложения:
Установка ЭРА-ГЛОНАСС по Постановлению №153 Постановление № 195: ЭРА-ГЛОНАСС и тахографы — установка на автобусы Тахографы для физических лиц Мониторинг погрузчиков и складской техники Хотите продать свой тахограф? Выкупим за адекватную стоимость Проблесковые маяки для школьных автобусов АКЦИЯ: Тахограф АТОЛ 5 б/у за 33000 руб! Новый тахограф МИКАС от 33000 руб под ключ Замена блока СКЗИ за 28000 руб! Замена аналогового тахографа за 35000 руб! Персональные данные наших клиентов — под защитой! Метрологическая поверка тахографов

Ультразвуковые датчики скорости потока для жидкостей (вода, масла, жидкости с содержанием гликоля)

Товары группы

НаименованиеОписаниеАртикулНаличиеЦенаФайлО товаре
IFM SUR34HGBFPKG/W/US-100-IPF Ультразвуковой датчик потока, Диапазон измерения: 0,1. ..50,0 л/мин, DC PNP, Программируемая функция, 2 переключаемых выхода: OUT1 = контроль потока, OUT2 = контроль потока или температуры, Температура окружающей среды: -10…SU7200По запросуПо запросу+Товар добавлен в корзину
IFM SUR11HGBFPKG/W/US-100-IPF Ультразвуковой датчик потока, Диапазон измерения: 0,2…100,0 л/мин, DC PNP, Программируемая функция, 2 переключаемых выхода: OUT1 = контроль потока, OUT2 = контроль потока или температуры, Температура окружающей среды: -10. .SU8200По запросуПо запросу+Товар добавлен в корзину
IFM SUR34HGBFPKG/W/US-100-IPF Ультразвуковой датчик потока, Диапазон измерения: 0,1…50,0 л/мин, DC PNP/NPN, Программируемая функция, Суммирующая функция, 2 выхода, OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительнаяSU7000По запросуПо запросу+Товар добавлен в корзину
IFM SUR11HGBFRKG/W/US-100-IPF Ультразвуковой датчик потока, Диапазон измерения: 0,2. ..100,0 л/мин, DC PNP/NPN, Программируемая функция, Суммирующая функция, 2 выхода, OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительнаяSU8000По запросуПо запросу+Товар добавлен в корзину
IFM SUR54HGBFRKG/W/US-100-IPF Ультразвуковой датчик потока, Диапазон измерения: 0,4…200,0 л/мин, DC PNP/NPN, Программируемая функция, Суммирующая функция, 2 выхода, OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительнаяSU9000По запросуПо запросу+Товар добавлен в корзину
IFM SUR54HGB50KG/W/US-100-IPF Ультразвуковой датчик потока, Диапазон измерения: 0,0. ..200,0 л/мин, DC, 2 выхода, OUT1 = аналоговый сигнал температуры, OUT2 = аналоговый сигнал потока, Температура окружающей среды: -10…80 °C, Подключение к процессу: ПлоSU9004По запросуПо запросу+Товар добавлен в корзину

Серия

18

Характеристики

  • Сертификат FM Искробезопасность (IS), класс I, раздел 1, A → D; Класс II, раздел 1 E→G; Класс III A Ex / Ex ia II c
  • NEMA 4X, IP 65

Опции:

  • Корпус:
    — Базовый проводной
    — Соединитель Eurofast M12
    — Отверстие для кабелепровода с внутренней резьбой ½ NPT
    — ½ Flex Влагонепроницаемый фитинг для кабелепровода
  • Измерение (эффект Холла, магниторезистивное)
  • Сигнал (одиночный или квадратурный)
  • Выход (NPN или PNP)
  • Завершение (открытый коллектор или прекращение)
  • Длина кабеля
  • Температура (стандартная или расширенная температура)

Датчики серии 18 обнаруживают прохождение магнитов установленного на валу диска импульсного датчика или оборачивают его и выдают частоту импульсов напряжения, прямо пропорциональную скорости вращения вала. Все модели работают со всеми мишенями генератора импульсов Electro-Sensors (дисками и обмотками) и работают до нулевой скорости. Все модели имеют прочный корпус M18x1 из нержавеющей стали, заполненный эпоксидной смолой и герметизированный от жидкостей/пыли, и поставляются с двумя контргайками из нержавеющей стали и кронштейном.

Доступны различные варианты корпусов, датчиков, сигналов, выходов, длины кабеля и температуры (см. ниже).

Строительство модели №

Примеры:

18BHSNO-010 : Основное жилье, Эффект Холла, Одиночный сигнал, NPN, Open-Collector, 10-футовый кабель
18EHQPT : Eurofast Houssing, 10 футов. Эффект Холла, квадратурный сигнал, p-n-p, с заделкой
18RMSPO-025-W : Корпус кабелепровода ½ NPT, магниторезистивный, одиночный сигнал, p-n-p, с открытым коллектором, кабель 25 футов, широкотемпературный.

Дополнительное крепление датчика Easy Sensor Mount EZ-18 мм
(дополнительную информацию см. на странице EZ-18mm)

Особенности
•  Устанавливается непосредственно на резьбовой вал
• Может использоваться с дополнительным монтажным магнитом, если на валу нет резьбы
• Диск пульсатора входит в комплект (8 PPR) с дополнительным блоком EZ-18 мм
. •  EZ-18mm предназначен для датчиков Series 18, ST420 и SpeedTalker

.

Выберите требуемый корпусПожалуйста, выберите вариантНомер детали: B, корпус m18x1 (базовый) — проводнойДеталь №: E, корпус m18x1 с соединителем m12 (eurofast)Деталь №: R, корпус m18x1 с 1/2-дюймовым гнездом npt (жесткий) для кабелепровода — проводнойДеталь №: F, корпус m18x1 с 1/2-дюймовым (гибким) влагонепроницаемым фитингом для кабелепровода — проводной

Требуется датчик Холла или магниторезистивный датчикВыберите вариантДеталь №: H, эффект ХоллаДеталь №: M, магниторезистивная доступно с датчиком Холла)

Требуется выход NPN или PNPПожалуйста, выберите вариантНомер детали: выход(ы) N, npn (источник)Номер детали: выход(ы) P, pnp (источник)

Требуется выход с открытым коллектором или терминированныйВыберите Номер опции: O, выход(ы) с открытым коллектором Номер детали: T, выход(ы) с оконечной нагрузкой (внутренняя подтяжка вверх/вниз 4,7 К)

Длина кабеля в футах (только корпуса B, R, F) ТребуетсяВыберите вариантНомер детали: кабель 10 футов, 10 футов (только корпуса B, R, F)Номер детали: кабель 50 футов, 50 футов (только корпуса B, R, F) Только корпус F) Номер детали: кабель 100 футов, 100 футов (только корпуса B, R, F) Номер детали: Другое — заказное, укажите в комментариях клиента W, высокотемпературный кабель

Опция: Простой монтажный кронштейн для датчиков скорости. 0005

Опция: магнит Easy Mounting (должен использоваться с кронштейном Easy Mounting) НетДеталь №: 810-000070, монтажный магнит MM-1.50 (для использования с EZ-18 мм)

Комментарии

Количество

Датчики скорости автомобиля — Детали Holstein — Датчики управления двигателем

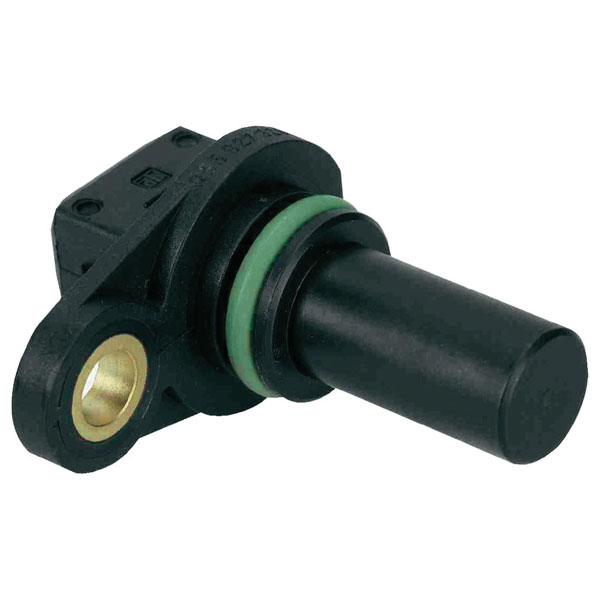

Датчики скорости автомобиля
