Датчики тепла. Тепловые пожарные извещатели: виды, принцип работы, особенности применения

alexxlabДатчик
Как работают тепловые пожарные извещатели. Какие бывают виды тепловых датчиков. Где устанавливают тепловые извещатели. Как выбрать тепловой пожарный извещатель для помещения.

Содержание

Что такое тепловой пожарный извещатель

Тепловой пожарный извещатель — это устройство, предназначенное для обнаружения возгорания на ранней стадии. Принцип его работы основан на регистрации повышения температуры воздуха, которое происходит при пожаре.

Основные функции теплового извещателя:

  • Фиксация резкого повышения температуры в помещении
  • Передача сигнала тревоги на приемно-контрольный прибор
  • Обеспечение раннего обнаружения пожара

Тепловые извещатели позволяют обнаружить возгорание на начальной стадии, когда пожар еще не успел разгореться. Это дает возможность быстро среагировать и потушить огонь, минимизировав ущерб.

Виды тепловых пожарных извещателей

Существует несколько основных видов тепловых пожарных извещателей:

1. Максимальные извещатели

Срабатывают при достижении определенной пороговой температуры, например, 70°C. Подают сигнал тревоги, когда температура в помещении превысит заданное значение.


2. Дифференциальные извещатели

Реагируют на быстрое повышение температуры. Фиксируют скорость нарастания температуры и подают сигнал при превышении допустимой скорости.

3. Максимально-дифференциальные

Комбинированные устройства, сочетающие функции максимальных и дифференциальных извещателей. Срабатывают как при достижении пороговой температуры, так и при быстром ее нарастании.

Конструкция теплового извещателя

В состав типичного теплового пожарного извещателя входят следующие основные элементы:

  • Термочувствительный элемент — регистрирует изменение температуры
  • Электронная схема обработки сигнала
  • Корпус
  • Индикатор срабатывания
  • Клеммы для подключения к шлейфу сигнализации

Термочувствительный элемент может быть выполнен в виде термопары, термистора или биметаллической пластины. При нагревании он изменяет свои характеристики, что фиксируется электронной схемой.

Принцип работы теплового извещателя

Принцип действия теплового пожарного извещателя основан на регистрации изменения температуры окружающей среды:


  1. Термочувствительный элемент непрерывно измеряет температуру воздуха
  2. При резком повышении температуры или достижении порогового значения срабатывает электронная схема
  3. Формируется сигнал «Пожар»
  4. Сигнал передается на приемно-контрольный прибор
  5. Включается система оповещения о пожаре

Таким образом, тепловой извещатель позволяет своевременно обнаружить возгорание на ранней стадии и оперативно отреагировать.

Где применяются тепловые пожарные извещатели

Тепловые извещатели широко используются для противопожарной защиты различных объектов:

  • Производственные и складские помещения
  • Торговые центры
  • Офисные здания
  • Жилые дома
  • Гаражи и автостоянки
  • Котельные

Их устанавливают в помещениях, где в силу специфики эксплуатации не подходят дымовые или другие типы извещателей. Например, в помещениях с повышенной запыленностью или влажностью.

Преимущества и недостатки тепловых извещателей

Тепловые пожарные извещатели имеют ряд достоинств:

  • Простота конструкции и надежность
  • Низкая стоимость
  • Устойчивость к пыли, влаге, электромагнитным помехам
  • Отсутствие ложных срабатываний
  • Долгий срок службы

К недостаткам можно отнести:


  • Невысокая скорость обнаружения пожара на ранней стадии
  • Срабатывание происходит, когда температура уже достаточно высокая
  • Не реагируют на тление и медленное повышение температуры

Как выбрать тепловой пожарный извещатель

При выборе теплового извещателя необходимо учитывать следующие факторы:

  • Тип помещения и особенности его эксплуатации
  • Температурный режим в помещении
  • Наличие источников тепла
  • Площадь защищаемого помещения
  • Высота потолков
  • Тип системы пожарной сигнализации

Для небольших помещений подойдут точечные тепловые извещатели. Для протяженных объектов оптимальны линейные тепловые извещатели. В помещениях с быстрым распространением пожара рекомендуются дифференциальные или максимально-дифференциальные устройства.

Монтаж и обслуживание тепловых извещателей

При установке тепловых пожарных извещателей необходимо соблюдать следующие правила:

  • Размещать на потолке или в верхней части стен
  • Устанавливать не ближе 0,5 м от светильников
  • Не монтировать вблизи вентиляционных отверстий
  • Соблюдать максимальное расстояние между извещателями
  • Подключать к шлейфам пожарной сигнализации согласно инструкции

Техническое обслуживание тепловых извещателей включает:


  • Внешний осмотр
  • Проверку работоспособности
  • Очистку от пыли
  • Замену неисправных устройств

Периодичность обслуживания определяется нормативными документами и рекомендациями производителя.

Заключение

Тепловые пожарные извещатели — надежные и эффективные устройства для раннего обнаружения возгораний. Они позволяют своевременно обнаружить пожар и минимизировать возможный ущерб. При правильном выборе и грамотной установке тепловые извещатели обеспечивают надежную противопожарную защиту различных объектов.


Извещатель пожарный тепловой, виды и исполнения : принцип работы

Anna 04.12.2019



Здравствуйте, дорогие читатели.

В этой статье мы с вами рассмотрим

извещатель пожарный тепловой –из чего состоит этот прибор,

где применяется, как он обнаруживает возгорание,

велика ли его скорость срабатывания, каким бывает этот детектор.

Разберем некоторые тонкости выбора и монтажа теплового датчика.

Содержание статьи

Извещатель пожарный тепловой

Из названия сразу понятно, что такой извещатель реагирует на повышение температуры.

Как только начался пожар, температура в помещении начинает резко возрастать.

Это возрастание и улавливается тепловым детектором, установленным возле очага огня.

Датчик способен «поймать» возгорание, когда пламя и дым уже присутствуют в горящей комнате.

— А как выглядит типичный экземпляр?

— Рядовой тепловой пожарный извещатель приведен на следующем фото.

Как работает

Сработка датчика зависит от изменения параметров его термочувствительного элемента.

Их можно классифицировать по виду термочувствительного элемента.

  • Легкоплавкие материалы. Два проводника спаяны друг с другом легкоплавким металлом. Повышение температуры способствует размягчению спайки, и проводники разъединяются.
  • Оптоволокно. С увеличением температуры увеличивается электрическая проводимость материалов. В корпусе детектора находится фотоэлемент и генератор электрического импульса для тревожного оповещения.
  • Терморезистор. Работает за счет изменения сопротивления полупроводниковой пластины при нагревании.
  • Биметалл. Температурные скачки способствуют изгибу и изменению размера прямой линии из биметалла.

То есть сам тепловой пожарный извещатель в зависимости от этой классификации будет иметь разный принцип работы.

Чувствительный элемент любого типа извещателя всегда реагирует на изменение температуры.

А температура срабатывания разная у разных моделей. От 50 °C до 250 °C.

Согласно нормам ПБ, срок эксплуатации теплового ИП – от 10-ти лет.

Вы сможете выбрать нужный тип детектора в зависимости от Вашего объекта.

Тепловой извещатель всегда работает только в составе АПС.

Замечание. Учитывайте, что температура сработки температурного ИП обязательно должна превышать максимально допустимую для помещения на 20 °C.

Где используется

Где мы можем его поставить?

Наш датчик подходит для использования в:

  • торгово-развлекательных заведениях;
  • производственных цехах;
  • многоквартирных, частных жилых домах, общежитиях;
  • открытых площадках;
  • образовательных учреждениях;
  • больших складских помещениях.

Тепловой извещатель пожарный (ИП) незаменим на больших открытых территориях,

а также там, где при возгорании выделяется большое количество тепла.

Но его нельзя устанавливать в помещениях с возможными перепадами температуры.

Не подойдут они и при наличии радиоактивных излучений и щелочных материалов в охраняемой зоне.

Все это приводит к ложным сработкам или разрушению конструкции извещателя.

Нормы

Неправильный монтаж любого пожарного датчика может привести к катастрофе.

Не больше и не меньше. Это факт.

Поскольку в этом случае он может не сработать или сработать уже слишком поздно.

Приводим нормативную базу.

Руководствуйтесь ей в отношении работы с тепловым пожарным датчиком.

  1. Техрегламент 123-ФЗ – главный закон о ПБ.
  2. ГОСТ Р 53325 – Госстандарт, описывающий пожарные тепловые датчики.
  3. СП 5.13130 – узнаем из него нормы монтажа систем ПС.
  4. СНиП 31-01 – правила установки извещателей.
  5. НПБ 85-2000 – здесь найдем требования ПБ к тепловым детекторам.

Виды тепловых датчиков

Разберем основные виды тепловых ИП.

Главным образом классифицируем их по принципу срабатывания

термочувствительного элемента, а также исполнению и связи с ШПС.

Максимальный

Тип сработки угадывается в названии.

Он откликается на превышение порогового значения температуры

в контролируемой зоне или возле какого-либо оборудования.

Максимальный тепловой пожарный извещатель срабатывает,

как только температура воздуха станет выше установленной для него нормы.

Хорошим примером будет ИП 104-1, срабатывающий при температуре примерно 72 °C.

Может работать при температурных режимах от -50 °C до +50 °C,

в помещениях категорий А, Б по взрывопожароопасности.

Еще один практичный датчик – ИП 101-1А-А1/А3, отличающийся изящным внешним видом.

Дифференциальный

Этот реагирует не на само повышение температуры, а на скорость резкого ее скачка.

Сработка определяется заводской настройкой, то есть заданной скоростью скачка.

Это может быть заданная скорость скачка 3-30 °C/мин.

Или строгое превышение критической отметки, например, 40, 60, 100 °C.

Не получил широкого распространения ввиду скорого изобретения другого вида тепловых детекторов.

Максимально — дифференциальный

У него двойной принцип сработки. За счет этого он очень чувствителен.

Максимально дифференциальный тепловой пожарный извещатель

подает тревожный сигнал либо при температурном скачке (дифференциально),

либо по достижению температурой воздуха пороговой отметки (максимально).

Так, он сочетает в себе оба вышеназванных типа.

Выделилось небольшое количество тепла в объеме – датчик сразу среагирует и подаст сигнал.

Известные модели: ИП 101-3А-А3R, Артон RTL–BR, МАК-ДМ.

Взрывозащищенный

Да, на участках классов А, Б к противопожарному, в том числе к слаботочному,

оборудованию предъявляются повышенные требования ПБ.

Взрывозащищенный тепловой пожарный извещатель как раз и является таким устройством.

Его корпус выполнен из нержавеющей стали с защитой оболочкой.



Работает на объектах, где разгоревшийся пожар может спровоцировать взрыв.

Это АЗС и другие объекты химической промышленности.

Отечественный ИП 103-1В, согласно ПУЭ, работает на любой взрывоопасной точке.

Максимальный взрывозащищенный тепловой извещатель пожарный «МАК-1» исп.11 ИБ

применяется в составе АПС в искробезопасной цепи.

Маркируются эти извещатели так: Ex, ИБ.

Адресный

Этот датчик подключается к шлейфу ПС и имеет свой уникальный номер.

Сработка также происходит при превышении или резком скачке температуры.

Адресный пожарный тепловой извещатель вместе с сигналом тревоги

сразу сообщает управляющему прибору свой номер.

Это позволяет ПКП точно определить, где именно горит.

Помимо места тревоги, может посылать контрольному прибору и информацию о себе.

Тепловой адресный пожарный извещатель нередко устанавливается

в одном помещении с дымовым датчиком, что повышает степень защиты объекта.

Адресно-аналоговый

Более совершенная модель – работает в составе адресно-аналоговой АПС.

Этот прибор контролирует собственную работоспособность,

записывает адрес в энергонезависимую память,

выполняет цифровую обработку температурных режимов и пр.

Таким «умным» устройством является, например,

адресно-аналоговый максимально дифференциальный

тепловой пожарный извещатель С2000-ИП-03 от НВП «Болид».

Все адресно-аналоговые приборы являются программируемыми.

С помощью Windows-программы их можно настраивать самостоятельно.

Пожарный тепловой адресно аналоговый извещатель также умеет обрабатывать температуру,

используя предысторию анализа, проверять собственную работоспособность

путем нажатия на светодиод, замерять напряжение контроллера линии связи.

Фото адресно-аналогового теплового пожарного извещателя приведено ниже.

Линейный

Особый случай.

Прибор представляет собой огнеупорный кабель,

способный держать высокую температуру длительное время.

Не зависит от ПС.

Ставится там, где затруднено использование традиционных детекторов, подключенных в ШПС.

Пожарный тепловой линейный извещатель имеет высокую чувствительность по всей свое протяженности.

Длина кабеля может достигать 1500 м.

В качестве сенсорного элемента может быть.

  • Медная «витая пара» с термопокрытием. При воздействии огня на кабель, оплетка плавится, токопроводящие жилы замыкаются, и контрольный прибор определяет место КЗ, подавая сигнал «Пожар».
  • Кабель-сенсор и электронные датчики в нем. При пожаре резко меняется сопротивление датчиков в месте нагрева. Эта информация анализируется управляющим прибором, на основании анализа формируется сигнал.
  • Оптический кабель изменяет свою прозрачность с нарастанием температуры в месте воздействия огня. Изменение фиксируется ПКП. Для анализа используется мощность отраженного или прямого света.

Точечный

Отвечает за свой небольшой участок помещения – контролирует небольшую вверенную ему территорию,

максимальная площадь которой, согласно СП 5.13130, составляет 25 м2.

Однако из-за дешевизны датчик очень востребован и сегодня.

Его важное достоинство – не обращает внимания на ионизационное

излучение от технологического/электрического оборудования,

тогда как многие другие детекторы не могут справиться с этой задачей. Тепловой точечный пожарный извещатель часто «соседствует» с людьми в их жилищах, особенно на потолке.

Многоточечный

Промежуточное звено между линейными и точечными устройствами,

отслеживающими температурный скачок.

По способу срабатывания напоминает сенсорный кабель.

Состоит из точечной цепи измерительных термопар, расположенных дискретно,

и контрольного блока для анализа амплитуда изменения температуры в цепи,

формирующего тревожный сигнал при превышении установленных норм.

Пример: взрывозащищенный датчик УС-ТК-24.

Ручной

Приводится в действие с участием оператора.

Для подачи тревожного сигнала необходимо нажать на кнопку или рычаг прибора.

Крепится на стене, защищен стеклом. Работает в составе АПС или АУПТ.

Питается от шлейфа пожарной сигнализации.

Имеет световую индикацию, в дежурном режиме мигает с периодом в 4 секунды.

Образец: пожарный тепловой извещатель ИПР 513-3М IP67 в красном алюминиевом корпусе от «Болид».

IP67 – степень взрывозащищенности оболочки, согласно ГОСТ 14254-2015.

Все температурные извещатели, включаемые в ШПС, монтируются на потолке,

за потолком или на стене помещения.

Что запомнить

Резюмируем, уважаемые читатели, наше исследование температурных пожарных извещателей.

  1. Тепловой датчик реагирует на резкое повышение температуры воздуха или превышение температурой заданного значения.
  2. Детекторы имеют разный принцип срабатывания в зависимости от вида термочувствительного элемента.
  3. Основные нормативно-регулирующие документы: 123-ФЗ, СНиП 31-01, ГОСТ Р 53325, СП 5.13130, НПБ 85-2000, ГОСТ 14254-2015.
  4. Применяется в домах, ТРК, производстве, на складах и открытых площадках.
  5. Различают адресные, адресно-аналоговые, дифференциальные, максимальные, взрывозащищенные, максимально-дифференциальные, линейные и другие виды тепловых извещателей.
  6. Линейный детектор (термокабель) используйте там, где не можете запитать датчик от ШПС.

Дорогой читатель, следуйте этим простым рекомендациям

для правильного размещения и стабильной работы Ваших температурных извещателей.

До встречи в следующей статье!



Понравилась статья ? Поделитесь с друзьями!

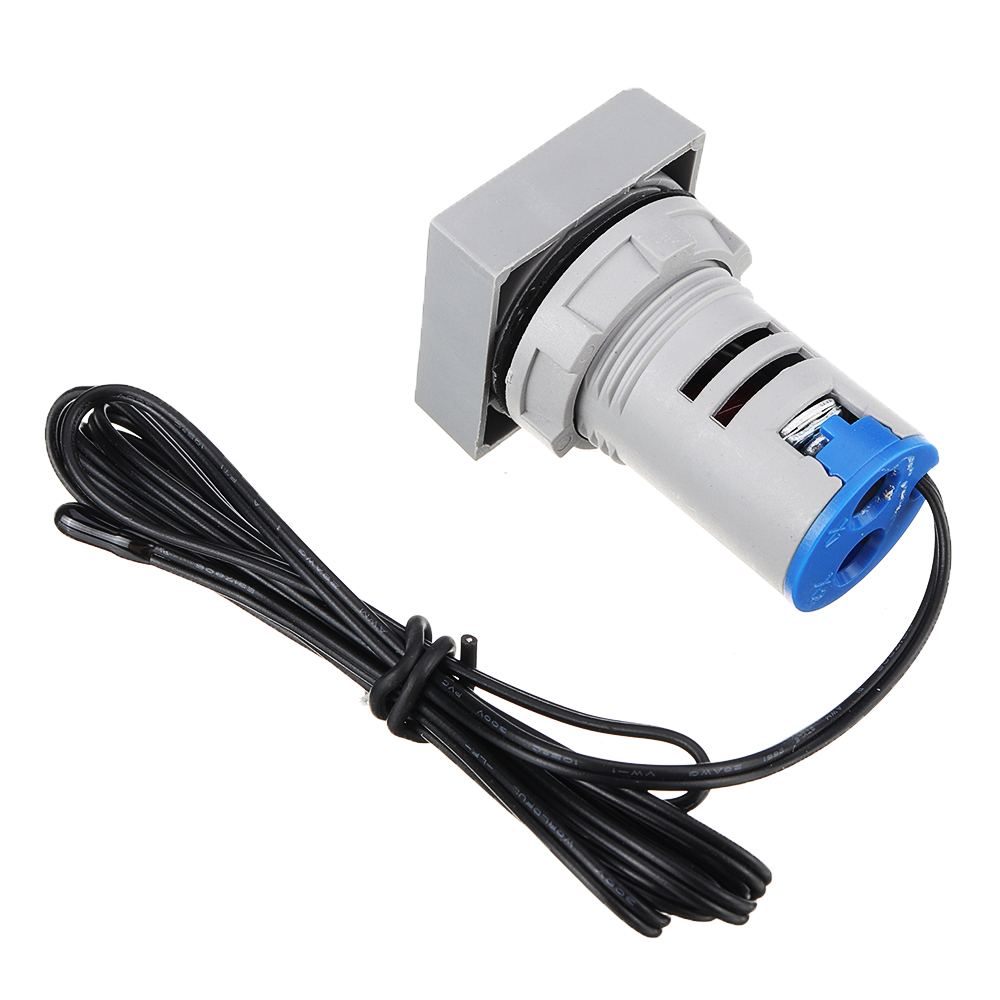

Датчик температуры для котла отопления: как выбрать и установить

Датчик температуры для котла отопления (ДТ) — это устройство, как правило термопара либо резистивный первичный датчик, обеспечивающее замер температуры в водяном контуре агрегата и в дымоотводящем тракте на выходе из него с помощью электрического сигнала в читаемом исполнительным механизмом формате.

СодержаниеПоказать

Виды термодатчиков

Функционирование измерителя зависит от напряжения на диоде измерительной цепи. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

В теплоэнергетике в основном применяют два типа ДТ:

  1. Контактного типа, когда обеспечивается прямой контакт измеряемой среды с датчиком. Например, в водяной или газовой среде.
  2. Бесконтактного типа измеряют не саму температурную среду, а уровень выделяемого ею тепла или холода, посредством измерения излучения, которое она испускает.

Кроме того, ДТ подразделяются по принципу действия на такие группы датчиков: электронные, электрические, механические и резистивные. Дополнительно ДТ различают по варианту размещения:

  • накладные, которые монтируют с обеспечением надежного контакта на поверхности с измеряемой средой;
  • погружные — располагаются в толще среды с измеряемым температурным потоком;
  • комнатные — датчик температуры воздуха, контролирующие Т внутреннего воздуха в отапливаемом помещении;
  • наружные — измеряют температуру внешнего воздуха за отапливаемым объектом.

По способу определения температуры

К ним относятся простейшие термопары, состоящие из 2-х разнородных металлов, генерирующих электрическое напряжение прямо пропорционально изменению температуры и резистивный датчик температуры RTD.

Этот резистор изменяет собственное электросопротивление, которое прямо пропорционально изменению температуры. Конструктивно он выполнен из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса.

Гораздо реже применяются манометрические термодатчики, измеряющие давление газовой или жидкой среды в замкнутом сосуде.

Они способны измерять температуру немагнитным методом без использования источника тока, что позволяет их использовать для дистанционного контроля. Тем не менее они обладают чувствительностью значительнее меньше других модификаций ДТ и обладают эффектом инерционности.

Контактные датчики

Эта группа датчиков в котле отвечают за контроль по температуре нагреваемой воды, чтобы не допустить закипание ее выше 100 С, поэтому их еще называют датчиками перегрева. При достижении граничной температуры в отопительном контуре, ДТ расцепляет электроконтакты клапана-отсекателя, который перекрывает подачу газа в котел, после чего он отключается.

К этой группе датчиков относятся специальные погружные датчики температуры NTC с «позитивным температурным коэффициентом», контролирующих температуру внутри водяного контура газового котлоагрегата. Они работают на базе терморезисторов или биометрических пластин и хорошо совместимы с датчиками разрежения в топке.

Как выбрать термодатчик

ДТ — основные элементы автоматики безопасности и регулирования любого котла. Выбор их производиться заводом-изготовителем в составе системы защиты агрегата. Тем не менее существуют ситуации, когда это нужно выполнить самостоятельно, например, при реконструкции схемы теплоснабжения дома или установки в схему дополнительного бойлера косвенного нагрева воды.

Выбор датчик температуры для газового котла проводят с учетом таких показателей:

  • ДТ должен быть чувствительным в рабочих температурных диапазонах и фиксировать все изменения нагреваемой среды с наименьшей задержкой, при высоких значениях температур, например, как в топке котла;
  • учитывать специфику контролируемой среды и технологические особенности монтажа: погруженный либо фиксируемый на корпусе;
  • учитывать все негативные воздействующие факторы и по возможности минимизировать их;
  • учитывать конструктивные особенности ДТ: по напряжению, скорости передающего сигнала, допустимые погрешности при измерениях, области применения, максимальный срок службы, необходимость периодической проверки и аттестации прибора.

В то же время выбирая ДТ, требуется тщательным образом ознакомиться с инструкцией и схемой подключения, чтобы совпадали требования с уже установленным оборудованием на котле.

Как правило, положено заказывать измерители, которые советует производитель котлоагрегата, чтобы обеспечить совместимость элементов системы безопасности и гарантировать их безошибочную работу. В том случае, когда в торговой сети подобные модификации отсутствуют, следует выбирать из сертифицированных аналогов.

В каком месте установить

ДТ устанавливается предельно близко к контролируемому параметру. Так в двухконтурных котлах они размещаются на обратном перед входом в котел, на выходе из него в подающем трубопроводе, на выходе из агрегата в контуре ГВС.

ДТ по контролю за уходящей температуры дымовых газов, устанавливается на выходе из котла перед устьем дымовой трубы. Беспроводные ДТ для котлоагрегата размещаются прямо на контроллере либо на газовом клапане-отсекатель. Проводные — подключаются вариантом, обозначенным заводом-изготовителем оборудования.

Подключение датчика температуры

Котловые ДТ подключаются к определенному регулирующему контроллеру, который отвечает за основные температурные режимы агрегата и к термостату.

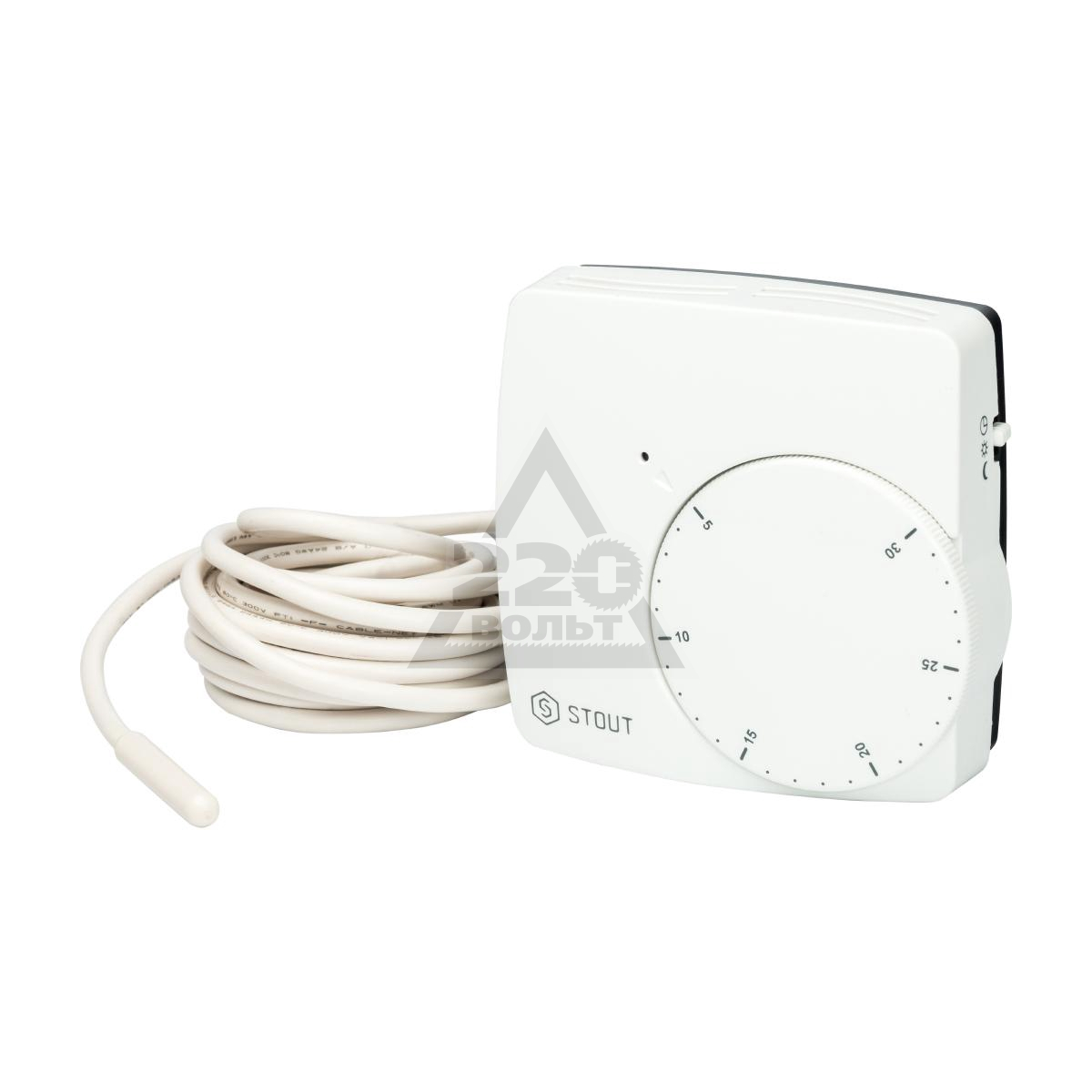

Комнатный датчик

ДТ для определения внутренней температуры в помещении, в системе регулирования режимами отопления, устанавливают на комнатной стенке при соблюдении следующих условий:

  •  Должны отсутствовать вблизи внешние источники тепловой энергии или охлажденного воздуха, например, от кондиционера;
  • свободный доступ воздушных потоков к точке замера температуры, рядом с ДТ не должны быть установлены предметы мебели или шторы, способные заслонять его от конвективного теплообмена в комнате;
  • ДТ устанавливается на расстоянии не менее 1.3 м от уровня пола;
  • в зоне работы терморегулятора не должны быть ЭМ-излучения, электропроводки и любых мощных бытовых электрических приборов.

Допускается установка ДТ в выполненное углубление в стенке, при этом важно, чтобы термоэлемент не был сверху закрыт.

Подсоединение внешнего датчика

Датчик с наружи дома устанавливается в схеме погодозависимой автоматики котла и размещается на наружной стороне дома. Чтобы не исказить реальные показания температур наружного воздуха потребуется при его установки выполнить ряд условий:

  • исключение прямого воздействие УФ- лучей на измерительную часть ДТ;
  • контакт со стеной не должен быть металлическим;
  • тщательно отнестись к условиям прокладки кабеля ДТ, особенно в местах подверженных воздействию химико-биологических источников, способных испортить изоляцию кабеля;
  • уровень месторасположения ДТ на стенке обязан быть не выше 2/3 дома, а если здание трехэтажное, то между 2-м и 3-м этажом;
  • нужно исключить все возможные отрицательные факторы, уменьшающие чувствительность либо точность замеров датчика, например, работу рядом установленного кондиционера или вентилятора, с большой скоростью движения воздушных масс.

Подключение датчика для газового котлоагрегата

Датчик температуры работающий в системе безопасности газового котла размещают на контроллер либо на клапан с газовой сети. При самостоятельном подключении вначале изучается схема, представленная заводом-изготовителем, выбирается место установки, маркировка и размещение контактной группы.

Алгоритм подключения датчика на газовый котел своими силами:

  1.  Снимаю на газовом агрегате переднюю панель, чтобы открыть доступ к плате и контактной группе.
  2. Извлекаю перемычку, установленную заводом между клеммами.
  3. К данным клеммам подсоединяю нужные провода от контактов ДТ с полярностью указанной на схеме производителем оборудования.
  4. При установке беспроводного термодатчика к релейному блоку — подключаю 3-х жильный провод на 220 В с заземляющей линией.

Подсоединение водяного термодатчика

Датчик температуры для контроля нагрева воды в двухконтурном котле устанавливают безконтактного типа, на поверхности обратной трубы, а контактного — непосредственно вводят в трубопровод.   В некоторых случаях разрешена установка ДТ на циркуляционном отопительном насосе, чтобы исключить попадание в котлоагрегат обратного теплоносителя, имеющего высокую температуру.

Для одноконтурного агрегата запрещено устанавливать датчик температур в обратный трубопровод, чтобы не перекрыть циркуляцию при высокой температуре обратки, что приведет к аварийной остановке котла или недогреву дальних комнат. В этом случае рекомендуется устанавливать ДТ на выходе горячей воды из котла, чтобы не допустить ее перегрева, когда котел может быть остановлен в аварийном порядке, например, из-за низкого разрежения в топке.

Датчик+ термостат

Это схема относится к энергоэффективным, поскольку управление котлом осуществляется по двум точкам контроля: температуре нагреваемой воды и внутреннего воздуха в помещении. Это особенно важно в моменты переходных климатических сезонов —  весной и осенью, когда комнаты прогреваются не только от отопительной системы, но и от солнечных лучей.

Если котел работает только по температуре теплоносителя, то будет происходить процесс тактования котла, когда он будет постоянно включаться-отключаться, весьма вредно для его внутренних узлов и особенного для горелки.

При схеме работы от комнатного термостат, показатели которого более стабильны и меняются медленно, работа котла становится более стабильной и приносит реальную экономию на отопление до 20 %.

Правильная эксплуатация

При эксплуатации термодатчиков строго должна выполнятся инструкция завода-изготовителя котла и измерительного устройства. Для того чтобы обеспечить точность измерений чувствительный элемент должен обладать наибольшим контактом с измеряемой средой, кроме того потребуется своевременно проводить обслуживание измерительного устройства и его калибровку по срокам обозначенным инструкцией.

Специфика эксплуатации ДТ с соблюдением техники безопасности:

  • ДТ устанавливается в ту среду, которая должна контролироваться и регулироваться по теплообмену;
  • при установке должны быть исключены все негативные факторы, способные изменить показание датчика;
  • запрещается эксплуатировать измеритель, с поврежденной изоляцией;
  • запрещено выполнять самостоятельную разборку датчика;
  • все ремонтные и обслуживающие операции выполняют при полном отключении сетей измерителя от напряжения 220В.

Неисправности

Высокотемпературные условия эксплуатации датчиков, особенно при нестабильных режимах работы котла, приводят к тому, что первичные измерители выходят из строя. Котел будет часто срабатывать на отключение при периодическом отказе термопары или диагностика работы котла будет сигнализировать ошибку, а приборы могут показывать «обрыв цепи».

Шаги по устранению неисправности датчика температуры:

  1. Чтобы отремонтировать ДТ проверяю правильность выводов -ve и + ve
  2. Убеждаюсь, что установлен кабель в соответствии с рекомендациями завода-изготовителя.
  3. Проверяю, отсутствие внешних источников тепла, способных исказить показания ДТ.
  4. Проверяю настройку регулятора температуры.
  5. Диагностирую возможные ошибки обрыва.
  6. Осматриваю датчик на предмет повреждений.
  7. Проверяю неисправную термопару мультиметром.

Датчик температур — основной измеритель в системе безопасности и управления котлом. Он выполняет не только защитную функцию, но и способствует до 30 % экономии тепловой энергии и расхода газа, поскольку не допускает режимов перегрева и тактования котла.

Современные российские требования по эксплуатации бытовых котлов обязывают всех производителей котлов устанавливать ДТ в систему безопасности и защиты, лучше если эта работа будет выполняться непосредственно на заводе.

виды, типы, конструкция и принцип работы

Максимальное расстояние: между извещателямиМаксимальное расстояние от извещателя до стены, при высоте защищаемого помещения
до 3,5 м5,0 м / 2,5 м
 от 3,5 до 6,0 м4,5 м / 2,0 м
от 6,0 до 9,0 м 4,0 м / 2,0 м
