Что такое инфракрасный датчик движения HC-SR501. Как работает PIR-сенсор HC-SR501. Какие технические характеристики у HC-SR501. Где применяется датчик HC-SR501. Как подключить и настроить HC-SR501.

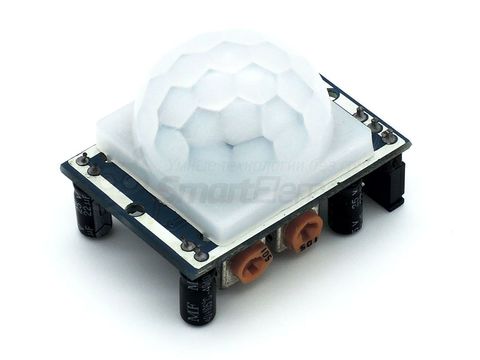

Что представляет собой инфракрасный датчик движения HC-SR501
HC-SR501 — это пассивный инфракрасный (PIR) датчик движения, предназначенный для обнаружения движущихся объектов в зоне своего действия. Он реагирует на изменение инфракрасного излучения, которое испускают все объекты, имеющие температуру выше абсолютного нуля.

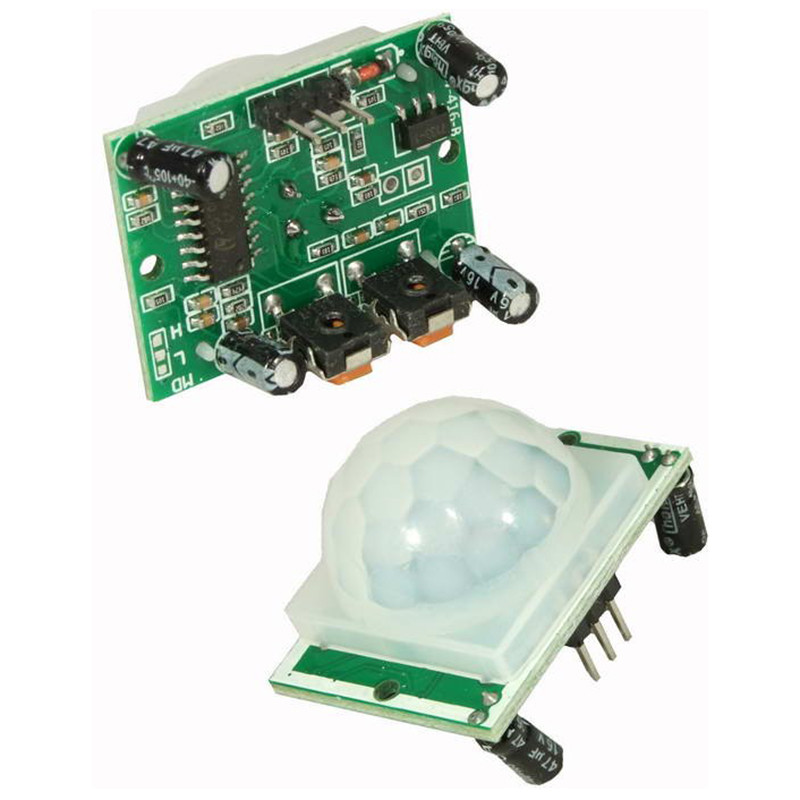

Основные компоненты датчика HC-SR501:
- Пироэлектрический сенсор
- Линза Френеля
- Управляющая микросхема BISS0001
- Регулируемые потенциометры
Датчик имеет компактные размеры 32×24 мм, что позволяет легко встраивать его в различные устройства. Он выдает цифровой сигнал HIGH при обнаружении движения в зоне действия.
Принцип работы инфракрасного датчика HC-SR501
Как работает PIR-сенсор HC-SR501? Принцип его действия основан на регистрации изменений инфракрасного излучения:
- Пироэлектрический сенсор воспринимает ИК-излучение от объектов в поле зрения.
- Линза Френеля фокусирует ИК-лучи на сенсоре.
- При движении объекта меняется картина ИК-излучения.
- Сенсор регистрирует эти изменения.
- Микросхема BISS0001 обрабатывает сигнал от сенсора.
- На выходе формируется цифровой сигнал об обнаружении движения.
Таким образом, датчик реагирует именно на изменение ИК-фона, а не на постоянное присутствие объекта. Это позволяет эффективно детектировать движение.
Основные технические характеристики HC-SR501
Каковы ключевые параметры инфракрасного датчика HC-SR501? Рассмотрим его основные технические характеристики:
- Напряжение питания: 4,8-20 В
- Потребляемый ток: < 50 мкА в режиме ожидания
- Выходной сигнал: 3,3 В (HIGH) / 0 В (LOW)
- Время задержки: 0,3 с — 200 с (настраивается)
- Угол обзора: около 110°
- Дальность обнаружения: до 7 метров
- Рабочая температура: -15…+70 °C
- Размеры: 32x24x28 мм
Датчик имеет два режима работы, настраиваемых перемычкой:
- Режим L: однократное срабатывание
- Режим H: повторное срабатывание при продолжении движения
Области применения датчика движения HC-SR501
Где можно использовать инфракрасный датчик HC-SR501? Благодаря своим характеристикам он находит применение во многих сферах:
- Системы охранной сигнализации
- Автоматическое управление освещением
- Умный дом
- Автоматические двери
- Счетчики посетителей
- Энергосберегающие системы
- Робототехника
- Интерактивные инсталляции
Датчик HC-SR501 отлично подходит для DIY-проектов на базе Arduino, Raspberry Pi и других платформ. Его низкое энергопотребление позволяет использовать его в автономных устройствах с батарейным питанием.
Подключение и настройка HC-SR501
Как правильно подключить и настроить датчик HC-SR501? Рассмотрим основные шаги:
- Подключите питание:
- VCC к 5В
- GND к земле
- Подключите выход OUT к цифровому пину микроконтроллера
- Настройте чувствительность потенциометром Sensitivity
- Установите время задержки потенциометром Time
- Выберите режим работы перемычкой:
- L — однократное срабатывание
- H — повторное срабатывание
При первом включении датчику требуется около минуты на калибровку. После этого он готов к работе.
Преимущества и недостатки HC-SR501
Каковы плюсы и минусы использования датчика HC-SR501? Рассмотрим его основные достоинства и ограничения:
Преимущества:
- Низкая цена
- Простота использования
- Широкий диапазон питания
- Низкое энергопотребление
- Регулируемые параметры
- Совместимость с популярными платформами
Недостатки:
- Чувствительность к электромагнитным помехам
- Возможны ложные срабатывания
- Не определяет неподвижные объекты
- Не подходит для уличного применения без дополнительной защиты
Несмотря на некоторые ограничения, HC-SR501 остается одним из самых популярных PIR-датчиков для любительских и полупрофессиональных проектов.
Альтернативы HC-SR501
Какие есть аналоги датчика HC-SR501? Рассмотрим несколько альтернативных вариантов:
- AM312 — более компактный PIR-сенсор
- HC-SR505 — миниатюрный датчик движения
- AS312 — датчик с низким энергопотреблением
- RCWL-0516 — микроволновый датчик движения
- HC-SR04 — ультразвуковой датчик расстояния
Выбор конкретной модели зависит от требований проекта — размеров, энергопотребления, дальности действия и других параметров.
Советы по использованию HC-SR501
Как добиться максимальной эффективности от датчика HC-SR501? Вот несколько полезных рекомендаций:
- Устанавливайте датчик на высоте 2-2,5 м для оптимального обзора
- Избегайте прямого попадания солнечных лучей на сенсор
- Не направляйте на источники тепла (радиаторы, лампы)
- Используйте стабилизированное питание для уменьшения помех
- Экранируйте соединительные провода для защиты от наводок
- Настройте чувствительность и задержку под конкретные условия
- Для уличного применения используйте защитный кожух
Соблюдение этих простых правил поможет избежать большинства проблем при работе с HC-SR501.
