Принцип работы и виды датчиков движения

Датчики движения — это устройства, которые автоматически включают освещение при обнаружении движения в зоне своего действия. Их использование позволяет сэкономить электроэнергию и повысить комфорт и безопасность.

Основные виды датчиков движения:

• Инфракрасные — реагируют на тепловое излучение движущихся объектов
• Ультразвуковые — излучают ультразвуковые волны и фиксируют их отражение от движущихся предметов
• Микроволновые — работают по принципу радара, излучая электромагнитные волны
• Комбинированные — сочетают несколько технологий для повышения точности срабатывания

Принцип работы датчика движения заключается в следующем:

1. Датчик постоянно сканирует зону обнаружения
2. При появлении движущегося объекта датчик фиксирует изменение параметров среды
3. Электронная схема формирует сигнал на включение освещения
4. Свет горит заданное время, затем автоматически выключается

Преимущества использования датчиков движения для освещения

Установка датчиков движения для управления освещением дает ряд преимуществ:

• Экономия электроэнергии до 60-80% за счет автоматического выключения света
• Повышение комфорта — не нужно искать выключатель в темноте
• Усиление безопасности — свет включается автоматически при появлении человека
• Продление срока службы ламп за счет сокращения времени работы
• Возможность создания умной системы освещения в доме

Датчики движения особенно удобны в проходных помещениях, на лестницах, в коридорах, санузлах, на придомовой территории.

Схемы подключения датчика движения к лампе

Существует несколько основных схем подключения датчика движения для управления освещением:

1. Простая схема с одним датчиком

Это базовая схема, где датчик подключается напрямую между выключателем и лампой:

• Фаза с выключателя подается на вход датчика
• Выход датчика соединяется с лампой
• Ноль подключается напрямую к лампе

2. Схема с дополнительным выключателем

Позволяет при необходимости включать свет вручную в обход датчика:

• Устанавливается дополнительный выключатель
• Выключатель подключается параллельно датчику
• Позволяет принудительно включать свет

3. Схема с несколькими датчиками

Используется для увеличения зоны обнаружения:

• Датчики подключаются параллельно
• Срабатывание любого датчика включает освещение
• Подходит для больших помещений

Пошаговая инструкция по подключению датчика движения

Для правильного подключения датчика движения к лампе выполните следующие шаги:

1. Обесточьте электрическую цепь
2. Снимите крышку с распределительной коробки
3. Определите место установки датчика
4. Подключите провода согласно выбранной схеме:
• Коричневый провод — фаза
• Синий провод — ноль
• Красный провод — выход на лампу
5. Настройте чувствительность и время работы датчика
6. Проверьте правильность подключения
7. Закройте распределительную коробку

Выбор и настройка датчика движения

При выборе датчика движения для освещения учитывайте следующие параметры:

• Тип датчика (ИК, ультразвуковой и т.д.)
• Зона обнаружения (угол и дальность)
• Мощность подключаемой нагрузки
• Степень защиты IP (для уличного применения)
• Настройки чувствительности и времени работы
• Наличие дополнительных функций (фотореле и др.)

Для корректной работы датчика движения важно правильно его настроить:

1. Отрегулируйте чувствительность датчика
2. Настройте время задержки выключения (обычно от 10 сек до 10 мин)
3. При наличии фотореле установите порог освещенности
4. Проверьте работу датчика в разных условиях

Типичные ошибки при подключении датчиков движения

При монтаже датчиков движения для освещения избегайте следующих ошибок:

• Неправильное определение проводов (перепутывание фазы и нуля)
• Превышение допустимой мощности нагрузки
• Установка датчика в зоне воздействия тепла или вентиляции
• Направление датчика на источники ложных срабатываний
• Слишком высокая чувствительность, вызывающая ложные включения

Соблюдение правил монтажа и настройки позволит обеспечить корректную и долговременную работу датчика движения для управления освещением.

Заключение

Подключение датчика движения к лампе или светильнику — несложная задача, с которой может справиться практически любой домашний мастер. Правильно установленный и настроенный датчик движения позволит сэкономить электроэнергию, повысить комфорт и безопасность в доме. При выборе и монтаже датчика учитывайте особенности помещения, мощность освещения и следуйте инструкции по подключению. В случае сомнений лучше обратиться к профессиональному электрику.

Как подключить датчик движения — монтаж, схема подключения к лампочке через выключатель, к прожектору, в разрыв фазного провода, инфракрасного датчика движения, цена и где заказать установку в москве и спб

Содержание

1. Варианты схем включения датчика движения
2. Обобщенная схема включения датчиков движения
3. Датчик движения схема подключения к светильнику
4. Принцип работы и классификация
5. Разновидности датчиков движения.
6. Схемы подключения
7. Один датчик
8. С выключателем
9. Несколько датчиков
10. Инструкция по подключению датчика движения для контроля освещения
11. Характеристики датчиков движения
12. Схема и принцип работы
13. Инфракрасные
14. Контактные
15. Ультразвуковые
16. Микроволновые
17. Лазерные или фотодатчики
18. Выводы и полезное видео по теме

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

• сенсор;
• соединительные провода;
• светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения.

Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания. Мешать качественной установке электротехнического элемента могут различные объекты интерьера

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

1. В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
2. Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.
3. В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
4. Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
5. Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
6. Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
7. Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.

   Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

1. Найти провод, который тянется от лампы до выключателя.
2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

1. Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.

   Датчик движения

2. ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
3. Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
4. Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

• излучение фокусируется в узкий луч света и направляется к датчику;
• сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

1. Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
2. Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

1. Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
2. Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Выводы и полезное видео по теме

Этот небольшой видеогид демонстрирует наглядно, каким образом проводятся операции подключения для некоторых модификаций приборов. Есть смысл посмотреть для совершенствования практики.

Обзорный видеоматериал по теме использования микроволновых датчиков. Эти современные модификации отмечаются высоким уровнем “чутья” и надёжной работой в составе интеллектуальных домашних систем.

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.

Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.

Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

для освещения, с выключателем и без него

Подключение трехпроводного сенсора в двухпроводном варианте

Тех, кто не хочет начинать капитальный ремонт только в целях установки датчика движения для автоматического включения света, в некоторых случаях может выручить следующая схема.

Подключение двухпроводного устройства в двухпроводном варианте

В этом случае светильник надо зашунтировать конденсатором емкостью 2,2 мкФ и рассчитанным на напряжение не менее 400 вольт. Он имеет небольшое сопротивление переменному току, поэтому клемма N прибора будет постоянно подключена к нулевому проводнику сети. Установить конденсатор можно прямо на клеммы патрона лампы. К управляющему выходу надо подсоединить диод, через который коммутируется лампочка. Полупроводниковый прибор должен быть рассчитан на обратное напряжение не менее 350 вольт и полный рабочий ток светильника. Такой вариант работоспособен не всегда. Например, подобная схема неприменима при использовании светодиодных осветительных элементов.

Как выбрать место установки для автоматического сенсорного ДД

Существуют выключатели со встроенным датчиком движения и в раздельном комплекте. Если выключатель и датчик в одном корпусе, они монтируются в стену. Разобранный комплект или приобретенные отдельно сенсоры устанавливаются на стене и на потолке. Это большое преимущество, так как охват территории больше.

У сенсеров угол обзора от 10 до 360 градусов.

Есть широкоугольные и круговые детекторы. Они стоят дороже и рассчитаны на полный охват. Круговых детекторов понадобиться больше, здесь все зависит от расчетов комнаты.

Для маленькой комнаты с одной дверью хватит одного датчика с узкой направленностью. Главное настроить устройство на работу и навести его на вход.

При монтаже следует тщательно изучить паспорт прибора

У сенсеров есть «слепая зона»  по высоте, что важно при установке. Также в паспорте указывают данные об ограничении дальности зоны обнаружения

Для длинных помещений (коридоры, веранды) выбирают дальнобойные приборы.

Схема освещения

Для датчиков, которые крепятся на стену, нужно выбрать угол обзора таким образом, чтобы как можно большая площадь была охвачена. Оптимальная высота для установки – 2,4 м. Для такой высоты даже устройства с углом 15-20 градусов охватят большую площадь. При увеличении высоты будет возрастать зона обнаружения, но чувствительность будет падать. Место установки напрямую зависит от указанных в паспорте характеристик, на которые рассчитано данное устройство

Важно, чтобы рядом с датчиком не было осветительных приборов, которые будут мешать корректной работе. Также вблизи должны отсутствовать кондиционеры и отопительные приборы, на которые может среагировать датчик

Большие объекты могут заслоняют зону видимости.

Виды датчиков

Все сенсоры, представленные на рыночных площадках мира делятся согласно своему принципу действия, питанию и способу подключения к потребляющим или исполняющим устройствам. Кроме того, разница определяется и степенью защиты устройства к пыли и влаге, которые могут вызвать его выход из строя или ложное срабатывание. Наименьшее, тем не менее учитываемое деление датчиков производят по виду их монтажа — настенные или потолочные.

Основные факторы срабатывания распространенных сенсоров — шум, инфракрасное излучение, отраженный микроволновый или ультразвуковой сигнал. Существуют и комбинированные варианты исполнения. Также некоторые виды датчиков могут быть, как активными — с излучением сигнала и чувствительностью к его отражению, так и пассивными — работающими только на реакцию в зависимости от внешних условий.

Для обеспечения энергией сенсора используется, его параллельное или последовательное подключение в сеть с потребляющим устройством. Есть детекторы с отдельным питанием от батарей различных типов, включая солнечные.

Степень сопротивляемости внешней среды, а значит и долговечность с качеством функционирования, устанавливаются нормативами IP. Они обычно обозначены на корпусе устройства и имеют вид — литер стандарта, после которых идет два числа. Первое из них определяет защищенность от пыли, по шкале от 0 до 6, а второе от влаги, с диапазоном с 0 до 8. Соответственно, «0» обозначает отсутствие безопасности к фактору, а максимальное — наибольшую сопротивляемость. К примеру, IP68 обозначает, что устройство свободно переживет пылевую бурю и погружение на определенную глубину. Для офисного, подъездного или домашнего использования достаточно приобрести датчики с IP20–22. В целях наружной установки на открытом пространстве, подойдут IP44–54. Для крайне агрессивных сред выбираются IP65–68. К таким относятся помещения с повышенной влажностью или избытком пыли.

Что касается вида монтажа — этот параметр наибольшее влияние оказывает на угол действия сенсора. Потолочные обладают ракурсом до 340 градусов, настенные же ограничены пространством не более 120º. Название места монтажа конкретного варианта датчика смущать не должно. Потолочные прекрасно крепятся и на стену, их поворотный кронштейн позволит в любом случае правильно выставить наблюдаемую зону.

Для звуковых детекторов никакого влияния место, где они размещены, не имеет. Главное, чтобы шум попадал на их микрофоны.

Современные детекторы движения, в подавляющем своем количестве, оснащены настройками времени задержки срабатывания и продолжительности действия подачи питания на освещение, а также пороговой чувствительности прибора.

Подключение трехпроводного сенсора в двухпроводном варианте

Тех, кто не хочет начинать капитальный ремонт только в целях установки датчика движения для автоматического включения света, в некоторых случаях может выручить следующая схема.

Подключение двухпроводного устройства в двухпроводном варианте

В этом случае светильник надо зашунтировать конденсатором емкостью 2,2 мкФ и рассчитанным на напряжение не менее 400 вольт. Он имеет небольшое сопротивление переменному току, поэтому клемма N прибора будет постоянно подключена к нулевому проводнику сети. Установить конденсатор можно прямо на клеммы патрона лампы. К управляющему выходу надо подсоединить диод, через который коммутируется лампочка. Полупроводниковый прибор должен быть рассчитан на обратное напряжение не менее 350 вольт и полный рабочий ток светильника. Такой вариант работоспособен не всегда. Например, подобная схема неприменима при использовании светодиодных осветительных элементов.

Настройка и регулировка чувствительности

После
подключения на корпусе ищите элементы управления и настройки. Одна из
«крутилок» отвечает за время суток. Там нарисованы солнышко и луна
(Lux).

Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света — выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.

То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.

Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
«голову» так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика — примерно 9-10 метров. Хотя в документации заявляют больше.

Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам

Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.

Главный
недостаток такой 3-х проводной схемы — отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.

Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.

Возможные проблемы и их решение

Если датчик исправно включает свет, но с выключением возникают проблемы, первым делом нужно проверить переключатель задержки освещения. Возможно, TIME-регулятор настроен на максимальное время работы, из-за чего интервалы между срабатываниями слишком маленькие: светильник не успевает выключиться.

Совет! Возможно, имеет место недостаточная чувствительность детектора или неправильная настройка LUX-параметра. Нужно выкрутить ручки на максимум, проверить исправность устройства.

Вариант расположения TIME и LUX

Неверно выбрано место установки

Для правильной установки прибора необходимо учитывать принцип его работы: ИК датчик отлично реагирует на движения «мимо», но может не сработать при движении на него, а ультразвуковые и микроволновые воспринимают движение «на себя».

Если между прибором и зоной действия находится какой-либо предмет, это также становится причиной осечек: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания, когда находятся на близком расстоянии от светильника. Если замечена такая проблема, необходимо разместить лампу немного дальше.

Совет! Инфракрасные детекторы реагируют на любой предмет, излучающий тепло. Поэтому стоит осмотреть помещение на наличие обогревательных приборов.

Технологии отслеживания движений

Перегорание лампы

Если устройство абсолютно не реагирует на попадание объекта в зону, причиной чаще всего оказывается обычное перегорание лампы. Перед установкой следует проверить лампочку в другом светильнике.

Неисправности проводки

Когда все возможные причины неполадок проверены, но датчик все равно не запускается, нужно прозвонить мультиметром все участки цепи. Если проблема в проводке, требуется обесточить систему и заново подключить устройство.

Важно! Иногда проблема кроется в соединении провода с клеммным блоком. Из-за попадания пыли и мусора провод окисляется, и детектор перестает работать. Нужно очистить кабель от окисления, конец опрессовать НШВИ

Нужно очистить кабель от окисления, конец опрессовать НШВИ.

НШВИ наконечники

Брак и неправильные условия эксплуатации

Случается, что причина неполадок кроется в самом устройстве: заводской брак либо повреждение во время транспортировки (характерно для дешевых устройств с низкой степенью защиты). Если датчик не обладает хорошей защитой от влаги, но его разместили на открытом для воды месте (на улице защитного козырька, в ванной), то внутрь могла попасть вода, из-за чего электроприбор выйдет из строя.

Совет! Перед покупкой нужно всегда осматривать детектор на наличие видимых повреждений, если возможно, то лучше проверить его работоспособность в магазине. Нельзя выкидывать гарантийные талоны и коробки от техники: при неполадках можно будет заменить устройство по гарантии.

Упаковка датчика движения

Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света: достаточно следовать простым инструкциям по эксплуатации и настройке прибора. Датчик движения может сэкономить до 50% электроэнергии, что вкупе с удобством применения многократно окупит стоимость устройства.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

В заключение

В наше время каждый старается сэкономить максимум электрической энергии, так как ее стоимость ложится непомерным грузом на семейный бюджет. Причем приходится экономить там, где это возможно. Электрическое освещение, особенно в осенне/зимне/весенний период составляет немалую долю от общего количества потребленной электроэнергии. Поэтому многие стараются экономить именно на освещении, поскольку никто не хочет отказываться от остального комфорта. На холодильнике или на морозильной камере, на электрической духовке и других элементах нашей цивилизации экономить в наше время мало кто будет. Поэтому люди устанавливают датчики движения, чтобы хоть как-то сэкономить на электричестве. К тому же не нужно думать о том, что на улице или в подсобном помещении можно просто забыть выключить свет и тогда освещение может остаться включенным до следующего раза. Обидно то, что электрическая энергия расходуется впустую, но за нее все равно придется платить.

С другой стороны, если посмотреть на эту проблему, датчики движения стоят недешево, поскольку собраны на радиоэлементах, которые недешевые. Поэтому, приобретая такой датчик, следует исходить из разумных соображений. Если учесть, что в последнее время многие используют энергосберегающие лампы и более современные светодиодные, то подобный подход к экономии просто неуместен. Скорее всего, датчик движения может быть использован исключительно, как высоко функциональный элемент. Тогда его применение может быть оправдано.

Наиболее оптимальный вариант применения датчика движения – это защитные функции. Если подсчитать, что вор может унести из дома или из квартиры, то стоимость подобных устройств не является столь высокой. Другими словами, наиболее оптимально использовать подобные устройства в охранных системах и здесь, альтернативы им практически нет. Главное – это правильно выбрать модель, в зависимости от типа охраняемого объекта.

Датчики движения, как и множество других радиоэлектронных или электромеханических приборов, облегчают человеку жизнь. Особенно это актуально в наши дни, когда человек испытывает большие морально-психологические нагрузки. Это приводит к тому, что человек зачастую многое забывает и электричество может работать в холостую, без пользы. А ведь для его генерации нужно затратить массу средств и материальных ресурсов, которые не безмерные и в ближайшее время скоро закончатся. И здесь вопрос экономии уже не столько финансовый, сколько этический. Каждый должен думать о том, что лишний киловатт энергии, выброшенный на ветер, это несколько килограммов сырья или земельных ресурсов, выброшенных также на ветер. Причем эти ресурсы не возобновляемые.

схема установки автоматического включения света, как правильно подсоединить к выключателю и светильнику

Для удобного управления системой освещения применяются специальные инфракрасные сенсоры, осуществляющие подключение одной или нескольких лампочек в ответ на перемещение объекта в зоне видимости.

Рассмотрим, как подключить один или сразу несколько датчиков на движение в бытовую электросеть.

Как будет выглядеть его схема, какие рекомендации следует при этом соблюдать.

Узнаем, из каких основных этапов состоит монтажная процедура, какие действия нужно выполнить по его настройке, регулировке, проверке и запуску, а также какие проблемы могут при этом возникнуть и каковы пути их решения.

Содержание

• 1 Схема датчика движения для освещения
• 2 Рекомендации по установке
• 3 Схемы подключения
  • 3.1 Подключение одного прибора в цепь
  • 3.2 Подключение через выключатель
  • 3.3 Подключение нескольких приборов в цепь
• 4 Монтаж
• 5 Настройка и регулировка
• 6 Проверка установки
• 7 Возможные проблемы и их решение
  • 7. 1 Неоптимальное место установки
  • 7.2 Перегорание лампы
  • 7.3 Неисправность проводки
• 8 Основные выводы

Схема датчика движения для освещения

Подключить датчик на движение к светильнику не сложнее, чем обычный выключатель. Именно на таком же принципе действия он и работает. Единственное различие – переключатель нужно постоянно включать и выключать – сенсор действует самостоятельно. Он соединяет цепь, как только видит перемещение объекта в своей зоне видимости, и также разъединяет ее, как только оно прекращается.

Как вариант, параллельно датчику можно установить стандартный выключатель. Он просто будет подводить фазу к люстре по отдельному проводу, независимо от того, есть ли движение в зоне действия устройства или нет. Сенсор перемещения применяется в такой схеме, когда переключатель находится в положении «выключено». С другой стороны, последний позволяет подключить светильник независимо от того, функционирует детектор или нет.

Рекомендации по установке

Чтобы правильно подключить датчик на движение, необходимо соблюсти следующие правила по установке:

1. В зоне видимости не должны находится посторонние области, расположенные за пределами освещаемого помещения. Например, сенсор не должен фиксировать часть объектов на улице, излучатели тепла или света в самой квартире, а также растительность и прочие предметы за окном, приводимые в движение ветром.
2. Рабочая поверхность датчика должна быть чистой, не загрязненной и без пыли. В противном случае, радиус его действия может существенно снизиться.
3. Сенсор должен быть установлен так, чтобы область его прямого действия была направлена на ту часть пространства, где движение наиболее вероятно.
4. Устройство не должно подвергаться сильному электромагнитному воздействию.

Совет! Оптимальным местом расположения датчика движения в комнате является угол. В подтверждение этого факта говорят технические данные по пространственной геометрии раскрывания его зоны действия.

Схемы подключения

Вопрос о том, как подключить датчик на движение к лампочке можно решать в нескольких вариантов:

1. Простейшее соединение одного устройства со светильником.
2. Добавление в схему независимого выключателя.
3. Монтаж сразу нескольких сенсоров.

Рассмотрим детали этих схем и как их подключить, а также особенности, плюсы и минусы.

Подключение одного прибора в цепь

Наиболее простая схема, как подключить датчик на движение к плафону в сеть без выключателя, выглядит следующим образом:

1. На выбранное место монтируется основание датчика движения.
2. К нему подключается трехжильный провод (фаза, ноль и нагрузка), если в системе используется заземление, то четырехжильный (один конец для земли).
3. Провода в основании устройства соединяются и выводятся к распределительной коробке. Чтобы не ошибиться, где какой проводник находится, нужно использовать кабель с разноцветными жилами.
4. Сенсор питается от фазы и нуля, третий провод (фаза – разрываемая и соединяемая в зависимости от наличия или отсутствия движения) подводится к лампе. К последней также подсоединяется отдельно ноль.
5. К распредкоробке должно подходить семь проводников – три от датчика движения, два от люстры и еще два (фаза + ноль) – от питающего электрощитка.
6. Далее необходимо правильно подсоединить все провода: фаза от электрощитка соединяется с аналогичной жилой датчика, ноль от питания нужно подключить с нулем для сенсора и нулем для светильника, затем объединяются два оставшихся проводника – идущий от датчика (нагрузка) и от светильника (который будет периодически подавать фазу на лампочку во время срабатывания детектора движения).
7. Проводятся заключительные работы – закрываются крышки приборов, распредкоробки, проверяется правильность и надежность соединения всех контактов.
8. В завершении необходимо подключить сеть (перед началом работ тумблер электрощитка обязательно выключается!) и проверить срабатывание датчика на движение.

Подключить такой датчик на движение достаточно просто и легко. Однако его главным недостатком является тот факт, что свет в помещении будет включаться только во время обнаружения сенсором движения, что не всегда удобно. Поэтому существует еще одна альтернативная схема для подключения детектора – с параллельным выключателем.

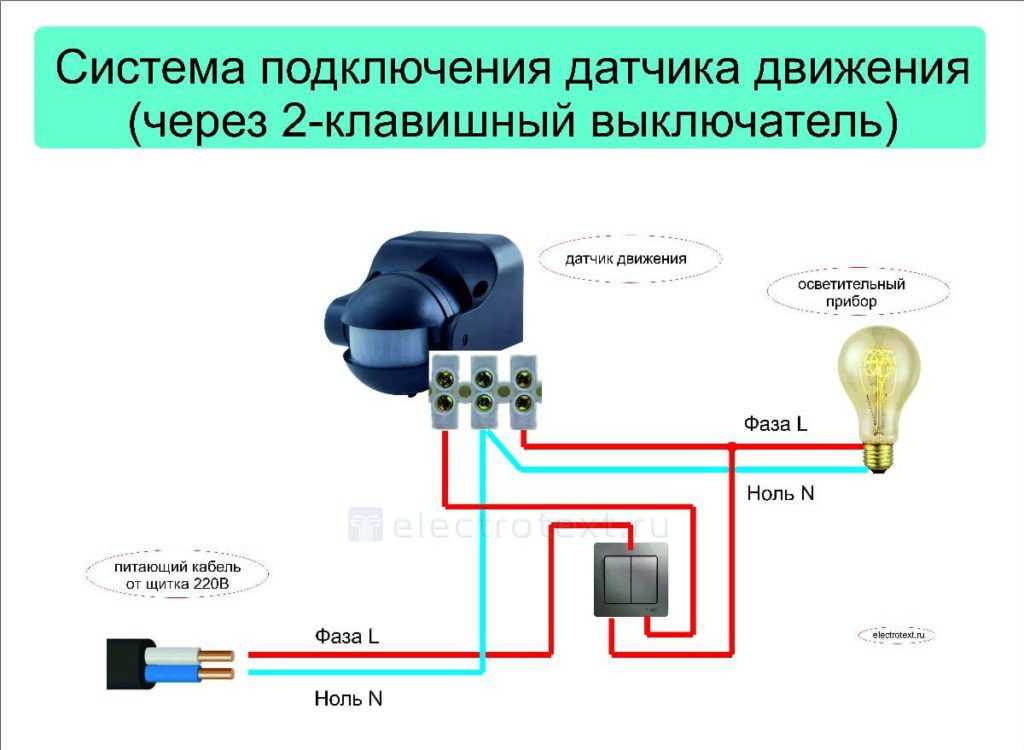

Подключение через выключатель

Устранить вышеописанный недостаток в схеме с датчиком движения можно, если в сеть подключить обычный бытовой выключатель. С его помощью для включения света будет использоваться два варианта. Это удобно, например, когда большинство домочадцев бодрствует и требуется непрерывное освещение в проходной или на лестнице, соединяющей первый и второй этаж дома, а в ночное время – периодическое, срабатывающее в момент фиксации детектором перемещения.

В этом случае схема будет выглядеть следующим образом:

1. Сохраняя компановку проводов, описанную для случая выше, необходимо подключить к распределительному щитку еще две жилы – от выключателя.
2. Один из них должен вклиниваться в контакт, где проводник, идущий на светильник, соединяется с проводом «нагрузка», отходящем от датчика.
3. Второй провод соединяется вместе двумя другими – фазой от электрощитка и проводником, ведущим на сенсор.
4. Далее крышка распредкоробки закрывается, питание включается, схема проверяется.

Такая схема, позволяет подключить светильник как через выключатель, так и через датчик на движение, когда первый находится в положении «отключено». По степени сложности работы по установке приборов практически ничем не отличаются от вышеописанного случая (с одним сенсором) – добавляется только одна операция – монтаж переключателя.

Подключение нескольких приборов в цепь

Рассмотрим еще один, более сложный случай, когда в схему требуется подключить сразу несколько датчиков на движение. Здесь должна применяться только параллельная схема:

1. На каждый отдельный датчик подается нулевая жила без прерывания.
2. Далее выводится нагрузка с каждого прибора и объединяется в одном общем проводнике, идущем на лампу.
3. Питающий провод (фаза) подается на соответствующие контакты в устройстве от одного источника. В противном случае, при подключении их в сеть может произойти короткое замыкание!

Важно! Преимущество такой схемы заключается в возможности детектировать помещение, когда оно имеет большую площадь (а датчик, как правило, работает не дальше 10-12 метров) или геометрические параметры, препятствующие прямому обнаружению движения (углы, повороты). Недостаток – более сложная система, чтобы подключить приборы потребуется больше расходных материалов (проводов, распредкоробок) и дополнительных отделочно-восстановительных работ в помещении.

Монтаж

Подключить квартирный или уличный датчик на движение, чтобы автоматически управлять системой освещения, можно, если действовать в соответствии со следующим алгоритмом:

1. Определиться со схемой установки, сколько и каких приборов в ней будет задействовано, разработать план их распределения.
2. Выбрать подходящее место для размещения детектора, исходя из оптимального угла обзора и его технических параметров.
3. Перед началом электромонтажных работ отключить общий рубильник.
4. Подготовить материалы, проводку и устройства.
5. Установить оборудование, подключить кабели, не забывая контролировать правильность соединений.
6. Отрегулировать и настроить устройства.
7. Запустить питание, проверить работу датчика на движение.

Монтировать датчик движения лучше в верхнем положении. В помещении это верх угла или потолок, на улице – опора фонаря.

Настройка и регулировка

Правильно подключить датчик на свет, работающий при обнаружении движения, недостаточно – необходимо также его настроить и отрегулировать. Для этого у каждой модели прибора, как правило, существует три функции:

1. По уровню освещенности. Можно задавать большую или меньшую чувствительность фотоэлементу. В зависимости от степени сумерек он будет срабатывать на движение и включать лампу.
2. По времени. Отключение светильника по прекращении перемещения объекта в зоне видимости детектора можно также настраивать. Современные приборы позволяют менять этот параметр в широком диапазоне – от секунды до 10 минут.
3. По чувствительности. Эта характеристика позволяет задавать восприимчивость сенсора к объему передвигающегося объекта и дальности его удаления. Благодаря ей можно исключить инициацию датчика на движение домашних животных или предметов за пределами зоны подсветки.

Проверка установки

После того как все настройки выполнены, а функции отрегулированы, необходимо проверить датчик на предмет видимости движения из максимально удаленной точки зоны обзора. Для этого прежде всего необходимо удостовериться в верно заданном направления угла детектирования. Дальность обнаружения перемещения также будет зависеть от раннее настроенных характеристик.

Возможные проблемы и их решение

Нередко после установки или спустя некоторое время датчик движения перестает работать. Чтобы заново его подключить, необходимо продиагностировать проводку, место установки и исправность ламп в светильнике.

Неоптимальное место установки

Очень часто проблема неисправности датчика движения заключена в неоптимальном месте его установки. Если он не имеет регулировки угла обзора, то необходимо правильно подбирать высоту. Обычно в инструкции ее величина указывается. Если сенсор на кронштейне, и настройки не приведены, то наклон и поворот его корпуса нужно подобрать опытным путем.

Важно! Еще одна проблема – скрытый в плоскости стены датчик движения. В зависимости от глубины его расположения, угол обзора может существенно искажаться. Исправить ситуацию можно, переустановив устройство в более открытое положение.

Перегорание лампы

С датчиком движения лучше использовать только те виды ламп, которые способны выдержать большое количество циклов «включение/выключение». Решить проблему можно, если поставить более надежный источник света, например, светодиод. Повысить срок службы также можно, если подключить устройство плавного включения. Однако в таком случае светильник будет зажигаться с опозданием на пару секунд. Поэтому сенсор потребуется ставить с таким расчетом, чтобы он определял перемещение объекта заранее, а не в тот момент, когда он входит в не освещенную область.

Неисправность проводки

Датчик движения может перестать работать и по причине неисправности электропроводки. Из-за частых циклов «включения/отключения» могут окислится места контактов как в самом устройстве, так и в распредкоробке. Для этого нужно снять крышку и проверить места соединения, предварительно обесточив электрощиток. Помимо этого, сами проводники могут быть некачественными или очень тонкого сечения и, перегреваясь в ходе эксплуатации, быстро приводить к разъединению сети. В последнем случае потребуется проводить поиск обрыва сети и заменять испорченный участок.

Основные выводы

Подключить датчик движения для квартирного или уличного освещения можно как с выключателем, так и без него. Для его установки лучше использовать трехжильный цветной кабель. Существуют три различные схемы:

1. С одним прибором без выключателя.
2. Аналогичный вариант, но с размещение выключающего устройства.
3. С несколькими параллельно подключенными детекторами.

По завершении монтажных процедур, датчик нужно подключить и настроить по времени затухания освещения после прекращения движения, по чувствительности на объем объекта и дальность действия, а также на восприимчивость фотоэлемента к наступлению темноты. После регулировки и включения датчика необходимо выполнить проверку его установки – по углу обзора, дальности действия. В ходе эксплуатации часто возникают проблемы в работе прибора вследствие неисправной проводки, перегорания ламп и изначально неправильном выборе места его установки.

Предыдущая

Лампы и светильникиВиды, характеристики и схема подключения датчика движения для включения света

Следующая

Лампы и светильникиОсвещенность жилых, офисных и прочих помещений согласно нормативных документов

Как подключить датчик движения к лампочке: схемы, подключение, настройка и монтаж

Человек — разумное существо, любящее комфорт во всем. Поэтому если есть возможность создать его, то он такой шанс не упускает. Причем даже в том случае, когда для достижения цели приходится изрядно потрудиться. В последнее время становятся суперпопулярными системы «Умный дом», в которые в обязательном порядке входят приборы, контролирующие освещение. Для автоматизации включения и выключения светильников, находящихся в подъездах, квартирах, перед входом в дом или в коридоре, сейчас используются датчики движения. Такие же приборы становятся неотъемлемой частью охранных систем, применяются в магазинах для «пущего удобства» — для открывания дверей перед покупателями. Данные устройства обещают «два в одном» — максимальный комфорт и экономию электроэнергии, поэтому многие хотели бы узнать, как подключить датчик движения к лампочке. Как и у всякой работы, у этой операции есть особенности, схемы и требования.

Датчик движения: принцип действия

Датчик движения, или ДД — почти неотъемлемая часть системы «Умный дом», однако его можно использовать и отдельно. Это прибор, реагирующий на присутствие человека (или животного). Главной задачей этого детектора, как и любого другого, является управление электрической сетью. Работать он может с активной или активно-индуктивной нагрузкой.

Когда в зоне контроля прибора, имеющего в составе фотоэлемент, обнаруживается движение, устройство сначала проверяет уровень освещенности. Если этот параметр ниже заданного значения, то датчик включает осветительный прибор. Порог срабатывания датчика движения владельцы устанавливают регулятором: его диапазон — 3-2000 Лк (10-2000 Лк).

Сенсоры ИК, чаще применяющиеся в бытовых условиях, улавливают колебания электромагнитных волн в инфракрасном спектре. Время, через которое происходит срабатывание, как и его порог, тоже самостоятельно настраивается владельцами. Выдержка прибора зависит от модели. Она может составлять от 10 секунд до 15 минут. Небольшая погрешность допускается.

Требования к месту установки

Перед изучением вопроса о том, как подключить датчик движения к лампочке, надо решить другой: как найти оптимальное место для устройства. От этого, как и от корректно выбранной схемы подключения, зависит работа датчика в дальнейшем. Многое зависит от угла захвата прибора, однако любой сенсор должен быть установлен так, чтобы зона его действия покрывала большее количество мест появления человека.

Правила монтажа

При одном входе в комнату датчик устанавливают напротив него. Если дверей, ведущих в помещение две, то оптимально размещение устройства на потолке, но для такого монтажа подойдет только прибор с максимальным углом охвата — 360°. Но и это еще не все, поскольку существует еще несколько правил.

1. Владельцам надо проследить за тем, чтобы в рабочей зоне сенсора не было приборов, использующих электромагнитное излучение. В противном случае помехи неизбежны.
2. Около устройства не должны быть установлены, вентиляторы, системы климат-контроля. Радиаторы отопления, другие источники тепла также не лучшие соседи для детектора.
3. Совершенно не допустим прямой солнечный свет, падающий на прибор. Если есть окно, то важно настроить устройство так, чтобы оно включало свет только в темное время суток.
4. Лампы накаливания в зоне действия детектора устанавливать не рекомендуется, так как датчик может среагировать на изменение ее температуры.
5. В радиус действия датчика движения не должны попадать какие-либо крупные объекты (например, массивная мебель), которые могут помешать обзору.

Высота установки сенсоров — 2,5-4 м. Этот параметр может немного отличаться у разных моделей. Датчики, обнаруживающие присутствие, более чувствительны к движению поперек зоны наблюдения, а также к вибрациям.

Другие обязательные условия

Существуют ограничения, касающиеся суммарной мощности осветительных приборов. Для обычных ламп накаливания пределом являются 1200 Вт, для люминесцентных — 600 Вт. Температура также влияет на чувствительность детекторов. Оптимальный режим — обычный «комнатный показатель», чаще не превышающий 20°, но приборы могут работать при температуре от -20° до 40°. Соблюдение этих рекомендаций позволит избежать двух противоположных проблем — ложного срабатывания и, наоборот, несрабатывания.

Для квартир и домов, в которых живут домашние питомцы, есть два вариант решения «блуждающего объекта». Их владельцы могут отрегулировать чувствительность датчика (или положение линзы), предусмотрительно установив минимальное значение для срабатывания. Второй вариант — покупка детектора, «по умолчанию» не реагирующего на движение «недообъектов», весящих менее 10-25 кг.

Как выбрать оптимальный датчик?

Перед рассмотрением вопроса о том, подключить датчик движения к лампочке, надо его приобрести. И в этом иногда заключается главная проблема. Оснащение датчиками квартиры или дома, подсобных помещений или двора — задача, которая кажется простой только на первый взгляд. Ассортимент таких устройств довольно широк, причем все они имеют достоинства, недостатки, свои особенности и разные способы установки. Поэтому будущим владельцам приходится решать сразу несколько вопросов.

Место размещения

Для работы в зданиях покупают внутренние устройства, которые предназначены для работы в нормальных условиях — без температурных перепадов, повышенной влажности и пыли. Для монтажа вне помещения прибор должен иметь защиту от воздействия внешних факторов. Как правило, таким «зорким» детекторам необходим больший радиус обнаружения.

Тип устройства, дополнительные функции

После определения места монтажа выбирают тип детектора движения. Инфракрасные устройства относятся к универсальным изделиям. Они могут функционировать как в помещениях, так и вне их. Акустические модели — оптимальный выбор для участков, где редкое появление визитеров сопровождают звуки — хлопки, стук двери.

Длинные коридоры, помещения сложной конфигурации — повод для покупки ультразвуковых или микроволновых датчиков. Комбинированные устройства сочетают свойства нескольких типов устройств. Их плюсы — надежность, минимальное количество ложных срабатываний. Считается, что самый нежелательный вариант — ультразвуковые сенсоры. По крайней мере, для семей, в которых живут питомцы с чувствительными ушами.

Лучше заранее узнать и о дополнительных функциях. Об одной из них уже упоминалось. Если в доме «благоденствуют» (путешествуют по ночам) животные, то защита от ложных срабатываний обязательна. Когда прибор имеет подвижный элемент, его рекомендуют направлять «на плечи» людей. Говорят, что в этом случае «скитания» домашних питомцев остаются незамеченными.

Задержка отключения необходима относительно большим помещениям, иначе хозяевам грозит «прогулка во тьме». Встроенный датчик освещенности не даст светильникам включиться, если в помещении еще недостаточно темно.

Варианты подключения

Выбор способа зависит от того, что именно нужно владельцам дома или квартиры. Существует три возможных сценария подключения.

1. Независимое включение: или датчиком, или выключателем. В этом случае у владельцев будет возможность пользоваться сенсором и обходиться без него, когда в этом возникает необходимость.
2. Датчик, который можно отключать на определенный период. Это может быть удобно, если свет нередко включается жильцами в светлое время суток.

Универсальное решение — комбинация способов. Это автоматический режим вкупе с принудительным включением/выключением света. Этот вариант совмещает оба предыдущих. Кроме того, возможно подключение детекторов параллельно. Этот решение, оптимальное для длинных коридоров, в которые выходят несколько дверей.

Угол обзора, дальность действия

Углы обзора определяет количество входов в комнату или путей к объекту. Чем их меньше, тем меньший угол требуется прибору. Для помещений с несколькими дверями, для открытых пространств оптимальны модели, имеющие углы обзора по горизонтали 180-360°. Если в комнате всего одна входная дверь, то узкого сектора (110-180°) охвата вполне достаточно.

Углы обзора по вертикали значительно меньше — 15-20°. Дальность действия устройства также зависит от масштабов подконтрольной площади. Для монтажа внутренних моделей их «сильная дальнозоркость» — требование явно лишнее. Для комнат будет достаточно детектора, способного распознать движение с дистанции 7 метров.

Защита от неблагоприятных условий

В первую очередь, речь идет о мокрых помещениях и улице. Для комнат с нормальной влажностью можно приобретать приборы с классом защиты IP20. Устройствам, которые будут монтироваться на крыльце, беседке, террасе, необходим более высокий уровень — IP 33.

Детекторы, предназначенные для работы в ванных и санузлах, обязаны иметь класс защиты IP 44. Такие же, максимально безопасные устройства устанавливают на открытой местности, но дополнительно их советуют защищать козырьком.

Способ монтажа

Модели датчиков бывают корпусными, которые выбирают для монтажа на стенах или потолке, и встраиваемыми. Последние приборы имеют маленькие размеры, но отличаются высокой ценой. По этим причинам данные детекторы движения имеют свою «нишу»: их приобретают для организации охранных систем.

Определение нагрузки

Один датчик может подключаться к нескольким приборам, поэтому в данном случае важно соблюдать обязательное условие: их суммарная мощность не должна быть выше лимита, указанного производителем устройства. В большей степени это касается систем уличного освещения, куда входят более мощные источники света.

Как подключить датчик движения к лампочке?

Ответ на этот вопрос зависит от разновидности сенсоров, от места монтажа, от схемы подключения. Перед тем как подключить датчик движения к лампочке, надо решить, как именно это лучше сделать. Вариантов существует несколько, но сначала рекомендуют отключить электричество, а сам прибор разобрать. Заднюю панель сенсора снимают с помощью отвертки. За ней обнаруживают колодку для присоединения проводов.

Все контакты внутри устройства обозначены: N — нейтраль (ноль), L — фаза, а L со стрелкой (либо A) — клемма, предназначенная для соединения с осветительным прибором. Схема подключения конкретного датчика производителем тоже предусмотрена. Она находится либо на его корпусе, на тыльной стороне, либо присутствует в инструкции. Поэтому владельцам остается лишь следовать ей, или выбрать лучший способ подсоединения. Разные схемы подключения, включение в них дополнительных приборов позволит расширить функциональность, увеличить площадь контролируемой зоны, получить возможность управлять группой без участия сенсора, если это условие необходимо.

Схемы: трехпроводная и двухпроводная

Все недорогие сенсоры, предназначенные для установки в квартирах и частных домах, можно разделить на 2 вида — двух- и трехпроводные. Первая схема аналогична той, по которой подключают стандартный включатель.

Вторая подразумевает присутствие нулевого провода. Недостаток обоих вариантов — невозможность добавить дополнительное устройство, которое даст возможность включить или выключить свет принудительно.

Подключение датчика в обход выключателя

Это самый простой ответ на вопрос, как подключить датчик движения к лампочке, поскольку здесь никаких иных приборов не предусматривается. В этом случае, если в зоне действия детектора появится движущийся объект, то он сработает — самостоятельно включит осветительный прибор. Плюс способа — несложность работы, так как не нужны дополнительные манипуляции с распределительной коробкой.

Данный вариант — лучшее решение для тех мест, где хозяева не остаются на долгое время. Например, для крыльца, лестничной площадки, кладовой и т. п. Датчик движения будет включать свет, который будет гореть, пока в зоне есть движение. Через некоторое время после ухода людей он выключится. Способ удобен, поскольку никаких дополнительных действий от хозяев не требуется, а это важно, если заняты руки.

Подключить прибор напрямую очень просто. От клеммы L ведут провод к фазе, от N — к нейтрали осветительного прибора, а от L со стрелкой (A) – к фазе лампочки. Если работы ведут на придомовой территории, то, как правило, устанавливают несколько детекторов — два или более. Их клеммы подключают параллельно, а потом подводят к осветительному прибору.

Подключение детектора движения через выключатель

Данный вариант немного сложнее, однако в некоторых случаях именно он считается оптимальным выбором. Например, такая схема становится единственно возможным выбором для кухонь. Когда хозяева приходят в помещение, осветительный прибор включается, однако после того, как хозяева сели за стол, и перестали двигаться, детектор попросту свет выключает. Удобством такую работу приборов назвать трудно, поэтому положение спасает только присутствие в цепи трехпозиционного выключателя. Помимо кухонь данную схему используют для ванных, санузлов и туалетов.

В этом случае действуют таким образом:

1. Сначала от клеммы N нулевой проводник проводят в распределительную коробку. Там делают разводку на лампочку.
2. От L фазу подводят к выключателю, где его подключают к средней клемме, которая отводится для «самостоятельной» работы детектора.
3. Клемму A датчика соединяют с фазой осветительного прибора. Потом соединяют лампочку и выключатель: провод подводят к клемме, соответствующей верхнему положению клавиши.

Присутствие выключателя даст возможность самостоятельно включать освещение. Нижнее положение клавиши обеспечит его отключение без помощи детектора движения.

Фиксация датчика и его настройка

После завершения монтажа по выбранной схеме, корпус прибора собирают, затем его крепят на потолке или стене. Для этого в основании просверливают отверстия, вставляют в них дюбели, затем прибор прикручивают саморезами. При поворотном корпусе прибор разворачивают так, чтобы он максимально охватывал зону действия.

Потом переходят к настройке детектора движения. У стандартных моделей предусматривается всего 2 регулятора: времени (TIME) свечения лампы и чувствительности (SENS) срабатывания датчика. Более функциональные модели, оснащенные фотоэлементом (фотореле), позволяют настраивать уровень освещенности (LUX), при которой детектор будет включать светильники. Комбинированные устройства могут иметь встроенные микрофоны. В таких моделях есть регулятор их чувствительности (MIC).

Однако даже два регулятора дают возможность без проблем настроить приборы для любых условий работы. Большой разницы в регулировке детекторов разных видов (и производителей) нет. В любом случае операцию проводят при выключенном освещении.

1. Регулятор чувствительности поворачивают по часовой стрелке до упора. Регулятор времени, наоборот, — против часовой стрелки, тоже до предела.
2. Спустя несколько минут переходят к проверке. Помещение покидают, затем в него возвращаются. В идеале период времени между тестами должен быть более 5-10 секунд.
3. После тестирования настраивают время срабатывания и чувствительность датчика движения. Длительность свечения выбирается хозяевами: диапазон широк — от 10 секунд до 4 минут. Как правило, эта операция занимает некоторое время, необходимое для проверки выбранного режима и его последующей корректировки.

Инструкции к приборам включают подробное руководство, помогающее относительно быстро и корректно настроить приборы. Поэтому любые владельцы справятся с задачей: как подключения, монтажа, так и настройки детекторов.

Возможные проблемы

К сожалению, не все и не у всех проходит гладко. Иногда хозяева сталкиваются с неполадками из-за неправильно выполненной работы, не совсем корректного монтажа и т. д.

1. Ложные срабатывания. Они возможны в нескольких случаях. Как правило, такие неприятности вызваны неправильным расположением приборов, которые вынужденно реагируют на источники тепла, на листву деревьев или на другие случайные факторы.
2. Реагирование — включение светильников — безо всяких причин. Причиной может послужить свет другого источника, если он направлен на фотореле, лампа накаливания, которая остывает не сразу. Кроме того, датчики могут «ловить» ИК волны.
3. Воздушные потоки. Инфракрасные сенсоры способны улавливать не только блики, но и потоки воздуха, поэтому не рекомендуется их установка в местах потенциальных сквозняков, на тех открытых участках придомовой территории, где сильный ветер скорее правило, чем исключение.
4. Возникновение проблем из-за неправильной установки. В этом случае речь идет о монтаже датчика, предназначенного для установки на потолке, на стене, или наоборот. Причина — разный угол обзора таких устройств, поэтому некорректная работа — последствие, которого можно ожидать, если хозяева проигнорировали инструкцию производителя.

Как подключить датчик движения к лампочке, чтобы при его эксплуатации не столкнуться с проблемами? В этом случае нужно правильно подобрать контролирующий прибор и схему, соблюсти все требования к месту, подключению в сеть и установке. Чтобы знать, по какому сценарию проходит такая работа, лучше посмотреть «наглядное видео»:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Источник

Поделиться

Схема подключения датчика движения для освещения: принцип работы устройства

Особых отличий от обыкновенного выключателя, схема подключения датчика движения для освещения не имеет. Для комфорта человека наука предусмотрела много новых приспособлений, помогающих передвигаться в помещениях и на улице. Первое время датчики движения для систем освещения были сосредоточены в охранных учреждениях.

В последнее время устройства все чаще стали использовать для придомовых территорий и собственного жилья. Уникальное приспособление позволяет значительно сократить траты на электроэнергию. Именно с целью экономии сегодня монтируют датчики.

Содержание

• 1 Советы по установке датчиков движения в светильник
• 2 Как подсоединить датчики к освещению по схеме?
• 3 Подбираем лампу с датчиком движения для дома
• 4 Подробный инструктаж, как подключить датчик движения к лампе
• 5 Назначение датчика движения для освещения
• 6 Датчик движения и выключатель: работа в комплексе
• 7 Как отрегулировать «умное» освещение?
  • 7.1 Работаем с задержкой отключения (TIME)
  • 7.2 Влияние уровня освещения (LUX): настройка
  • 7.3 Настройка чувствительности прибора (SENS)
• 8 Автоматический выключатель света с датчиком движения: его виды
• 9 Как работает автоматический выключатель освещения?
• 10 Распространенные неисправности датчиков движения и как их определить
• 11 Полезные рекомендации по монтажу устройства

Советы по установке датчиков движения в светильник

Светильник с датчиком движения редкостью уже не назовешь, однако прежде чем его монтировать, важно изучить некоторые правила, которые помогут избежать банальных ошибок:

Важно! При необходимости подключить несколько ламп с большой мощностью к одному устройству движения, рекомендуется установить в схеме магнитный стартер.

Как подсоединить датчики к освещению по схеме?

Устройство датчика движения оснащено тремя клеммами. От одного зажима проводник подводится к фазе, следующая клемма служит для нейтрали, а последняя предусматривает подсоединение непосредственно светильника. Таким образом схема монтажа механизма не имеет особых сложностей, к тому же для наглядности практически каждый производитель указывает схему подключения на обратной стороне корпуса устройства.

В отдельных случаях требуется включение нескольких датчиков одновременно в одну электрическую цепь. Зачастую такие манипуляции практикуют, если каждый из приобретенных датчиков имеет малый спектр работы, и не захватывает нужную площадь. В подобной ситуации важно фиксировать все датчики движения на одной фазе, и следите за тем, чтобы их включение было параллельным.

Схема подключения одного датчика движения

Внимание! Подключение нескольких датчиков движения иным образом нередко вызывает короткое замыкание.

Схема подключения двух датчиков движения

Подбираем лампу с датчиком движения для дома

В отдельных случаях можно приобрести светильник с встроенным датчиком движения. Такие лампы подходят больше для домашних условий, чем для улицы. Рассмотрим варианты выбора осветительных приборов с механизмом автоматического срабатывания.

1. Разумеется, самыми популярными лампами считаются светодиодные, они и экономичны, и удобны в эксплуатации. Такие источники освещения также могут быть обустроены датчиком движения. Проведенное тестирование доказывает привилегию умного светодиодного освещения.
2. Использование энергосберегающих ламп с датчиком движения позволяет сэкономить до 80% потребляемой электроэнергии. Однако здесь важно правильно все просчитать, так как при частых включениях подобные приборы значительно сокращают собственный срок службы.
3. Люминесцентные светильники с датчиками движения получили широкое применение в габаритных помещениях. Лампы со встроенными светильниками легко монтировать, но такой вариант стоит не мало. Чтобы существенно снизить расходы на подобное подключение, целесообразно приобрести механизм автоматического включения освещения отдельно.
4. Часто применяют галогенные лампы со встроенными датчиками движения. Обычно такие приборы крепятся в потолочной зоне. Если необходима подсветка в шкафах, принято устанавливать капсульные лампочки.

   Лампа со встроенным датчиком движения

Важно! Устройства освещения с датчиком движения должны быть установлены в хорошо вентилируемых местах.

Подробный инструктаж, как подключить датчик движения к лампе

Устройство, позволяющее автоматически включать свет при приближении кого-либо, может устанавливаться только двумя способами, которые зависят от того, какое количество датчиков вы предполагаете подсоединить. Рассмотрим инструкцию, в которой подробно расписывается соединение проводников для эффективного включения:

• о том, как включается светильник с автоматическим механизмом мы рассказывали выше;
• теперь соединяем провода между собой в распределительном коробе. В короб поступают три жилы от датчика, две от лампы и две запитывающих жилы: фаза, ноль;
• обратите внимание, питающие проводники имеют коричневую (фаза) и синюю (ноль) изоляцию. Кабель, выходящий от датчика движения, имеет белую фазу и зеленую нейтраль. Красная жила служит для соединения с нагрузкой;
• подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы). Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы;
• у нас остается две свободные жилы (красная и коричневая) соединяем их между собой;
• подаем напряжение и следим за работой прибора.

Важно! Напоминаем, что вы можете выбрать любой из вариантов соединения проводов между собой. Однако, настоятельно рекомендуем использовать способ с использованием пружинных зажимов. Подробнее смотрите тут.

Как подключить датчик движения к лампе

Назначение датчика движения для освещения

Датчик движения представляет собой аппаратуру с инфракрасным излучением, реагирующим на движение в диапазоне определенного расстояния. Широкое применение автоматических устройств сосредоточено в организациях, требующих повышенной степени безопасности. Подобное устройство может использоваться в качестве охранной сигнализации. Для таких случаев используется датчик движения и освещенности с углом 360°.

В быту подобное оборудование встречается несколько реже, и в основном в целях экономии.

Датчик движения и выключатель: работа в комплексе

Казалось бы, обыкновенный выключатель и датчик движения — это устройства, выполняющие одинаковые задачи, но тем не менее существует возможность их совместной работы. Для чего это нужно?

Основная цель подобного подключения состоит в возможности управлять светильниками в любое время, независимо от датчиков движения. То есть, вы можете включить свет, при этом, не выходя в зону действия датчика.

Внимание! Выключатель к датчику движения подключается параллельно, не иначе!

Как отрегулировать «умное» освещение?

Для настройки прибора на эффективную работоспособность, — потребуются некоторые навыки, так как эта процедура считается важной. В этапы подключения входит: включение задержки отключения света, регулируется порог освещенности и устанавливается параметр чувствительности прибора.

Работаем с задержкой отключения (TIME)

Благодаря этой функции, появляется возможность отрегулировать время, на протяжении которого будет работать включенное освещение с момента подачи сигнала на датчик. Каждая модель предусматривает различные параметры. Общий диапазон возможной настройки составляет от 1 до 500 секунд.

Также можно установить время срабатывания освещения с момента реакции приспособления на передвижение.

Датчик движения с регуляторами

Влияние уровня освещения (LUX): настройка

Необходимо установить оптимальные значения для работы прибора в тот момент, когда уровень освещения территории высокий, то есть, необходимо отрегулировать датчик движения для работы в дневное время.

Разместите регулятор так, чтобы на момент сумерек при малейшем движении, устройство срабатывало.

Настройка чувствительности прибора (SENS)

Для летнего и зимнего времени рекомендуется устанавливать различный предел чувствительности. Если приспособление слишком часто и ложно срабатывает попытайтесь уменьшить уровень «SENS». Разумеется, если аппарат не реагирует на ваше присутствие, придется увеличить чувствительность.

Обязательно полностью настройте контролируемую зону. Для этой цели нужно установить правильный наклон датчика движения для освещения.

Автоматический выключатель света с датчиком движения: его виды

За счет широкого использования датчиков движения с осветительными приборами их принято подразделять на несколько разновидностей:

Важно! Самым доступным по цене, является датчик пассивного типа с инфракрасным принципом действия. Такие приспособления способны обнаруживать нахождение любого теплокровного организма.

Как работает автоматический выключатель освещения?

Любой из видов датчиков имеет одинаковый принцип работы. Но, прежде чем запустить устройство в эксплуатацию, оно должно быть корректно настроено. Данное приспособление специализируется на получении информации о присутствующем объекте на территории, которую обслуживает данное устройство.

С момента, когда сигнал приходит на датчик движения, происходит зажигание освещения спустя мгновение (эту конфигурацию можно перенастроить). Происходит это благодаря встроенному реле времени и реле, приводящего в работу лампу.

Если на протяжении определенного промежутка времени больше не было обнаружено движения, освещение отключается. В случае, если нахождение объекта в зоне контроля датчика продолжается, освещение будет гореть постоянного.

Внимание! Правильно настроив устройство на срабатывание, можно предусмотреть ненужные включения света, например, на улице в дневное время и в помещении при достаточной яркости иных источников света.

Принцип действия датчика движения

Распространенные неисправности датчиков движения и как их определить

Основными причинами, которые вызывают поломку датчиков движения считаются нарушение целостности электрической цепи, короткое замыкание, перенапряжение или залипание контактов. Поэтому, важно предотвратить все неблагоприятные факторы еще во время монтажа прибора. Несколько признаков, как определить, что датчик движения выходит из строя:

• неоднократно возникает ложное срабатывание устройства, при этом перенастройка регуляторов не помогает;
• датчик движения не работает или включается через раз;
• прибор не получает сигнал;
• нарушена целостность корпуса;
• наблюдается повреждение проводки.

Даже ряд других факторов приводит к поломке, которую иногда нельзя устранить, а приходится приобретать новое устройство.

Полезные рекомендации по монтажу устройства

При подсоединении устройства обязательно учитывайте, что присутствие в зоне работы датчика объектов, излучающих свет или тепло недопустимо, они влекут за собой ложное срабатывание датчика.

Старайтесь, чтобы датчик для освещения не работал вблизи деревьев и кустарников. Малейший ветер может помешать стабильной работе прибора. Направляйте приспособление в момент монтажа на зону, которая должна контролироваться, в любой момент ее можно сменить. Электромагнитных излучений также не должно быть.

Приспособление должно работать в оптимальных условиях, каких — читайте в инструкции к нему. Важно держать его чистым, так как загрязнение часто является причиной плохого получения сигналов и скорейшего выхода из строя приборов.

Подключение датчиков движения.виды и схемы.работа и особенности

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Варианты и схемы подключения датчика движения к лампе

Детектор движения может менять яркость света, включать или прекращать освещение независимо от фиксации движения. Прибор подает команду контролеру и тот включает свет в соответствии с заданными заказчиком требованиями. Есть тумблеры со встроенными координаторами, такие модели можно поставить в подъездах, офисах, сладах.

На корпусе выведены три провода разного цвета:

• выход — красный;
• ноль — синий;
• фаза — коричневый.

От распределительного щитка управляющая фаза подсоединяется к нагрузочному кабелю светильника. Если провода не соединяются в распаечной коробке, жилы заводятся непосредственно в корпус датчика и объединяются на его клеммнике. Нулевые кабели скручиваются и затягиваются на контакте.

Без выключателя

Датчики необходимо настроить так, чтобы они не реагировали на мелких животных

Число приборов не регламентируется. При входе в начале коридора срабатывает первый детектор и запускается прожектор. После выхода из зоны действия первого датчика и до входа в область второго лампы продолжают освещать пространство. Так продолжается до покидания зоны слежения всех установленных элементов, свет гаснет после заданного времени.

Иногда бывают ложные срабатывания. Это случается по причине действия тепловых потоков, если элемент стоит над радиатором или на улице датчик окружен деревьями. Освещение запускается при ветре или из-за неисправности конструктивных компонентов. Для определения причины нужно заклеить непрозрачным скотчем чувствительный глазок.

С выключателем

Комбинированная электрическая автоматика реагирует на движение людей в подконтрольной зоне. Блок управления оснащается только датчиком или ставится клавишный тумблер. Для экономии электричества выключатель снабжается фотодиодным детектором уровня света в помещении. Днем при солнечном свете тумблер не будет срабатывать.

Схема прибора движения с выключателем является универсальной, одноклавишный прерыватель нужно подключать параллельно:

• питающая фаза заводится одновременно на детектор и одноклавишный тумблер;
• второй провод от прерывателя идет к осветительному контуру (выходящей жиле от датчика).

Настройка датчика движения

На датчике имеется несколько регуляторов

Любое сложное оборудование нуждается в настройке для нормальной работы, точнее, для выставления тех значений, которые будут удобны его пользователю. Приведем самый простой пример – датчик срабатывает на движение и включает свет на 3-40 секунд, чего достаточно, чтобы пройти двор молодому здоровому человеку. Представим себе другого человека, который в силу возраста или физических возможностей на преодоление этого же пути потратит 1-2 минуты. В результате освещение будет постоянно моргать, периодически погружая идущего в темноту, что неудобно и будет раздражать.

У этого датчика всего два вида настроек

Настройки датчика движения изменяются при помощи нескольких потенциометров, встроенных в его корпус, как показано на фото выше. Обычно таких регуляторов 3 штуки, каждый из которых отвечает за определенные параметры работы:

• Time – потенциометр подписанный этим словом будет регулировать время задержки отключения света, то есть сколько лампа будет гореть до выключения. В зависимости от модели устройства этот параметр можно задать в диапазоне от 1 до 600 секунд. Тут ориентируемся исключительно на среднее время прохождения людьми освещаемого участка.
• LUX – позволяет настраивать порог срабатывания для правильной работы датчика в дневное время. Работает система так – датчик сравнивает параметры окружающего освещения или движущегося объекта с пороговым значением, то есть если уровень освещенности выше этого самого порога, прибор срабатывать не должен. Если ваш датчик имеет такой регулятор, то устанавливать дополнительные приборы для определения день/ночь нет никакой необходимости. Фактически в устройство встраивается дополнительный датчик света.

Настроить потенциометры несложно

Схемы подключения датчика движения

SENS – это настройка чувствительности прибора. Изменение регулятора влияет на объем и удаленность объекта, который должен вызывать срабатывание аппаратуры. Тут все просто – настройка выполняется опытным путем. Если датчик срабатывает слишком часто, уменьшаем по шкале, если, наоборот, бывают случаи отказа включения, то увеличиваем чувствительность.

Линзы нужно направить в определенное место

Последний момент, который нужно учесть при настройке – это угол наклона головы устройства. Регулировка выполняется до тех пор, пока оно не будет правильно реагировать на перемещение объектов в пределах нужной зоны охвата. На этом закончим нашу статью. Надеемся, всем было интересно, а информация пригодится вам на практике.

Где установить?

Датчики движения и присутствия используются в системах сигнализации и управления устройствами. Что касается освещения, оно может включаться автоматически, если люди входят в определенное пространство, которое охватывается диапазоном датчика. Обычно датчики применяют в определенных случаях.

• Освещение (или подсветка дорожки на улице) перед входной дверью в подъезд или в квартиру, лестницей, гардеробом. Когда вы появляетесь, комната встречает вас зажженным светом. А когда уходите, он гаснет.
• Ночное освещение в коридоре или холле. Когда основной свет выключен, а вы хотите пройти к холодильнику ночью. Или для маленьких детей, которым приспичит сходить в туалет либо зайти к своим родителям.
• Интеграция датчика с другими системами. С помощью зуммера датчик движения может сигнализировать об открытии ворот. Или даже лучше – он включит камеру, которая начнет запись изображения. Датчик может отключить питание устройств, работающих автоматически. Например, разбрызгиватели в саду или фонарь.

Либо совмещение датчика с другими системами: отоплением, аудиосистемой, замками и другими конструкциями. Место размещения может различаться в зависимости от размера комнаты.

• Лучшее место для установки инфракрасного порта – это угол комнаты, потому что он обеспечивает полный обзор двух стен.
• В длинных помещениях датчики располагаются посередине самой длинной стены, где они «чувствуют» движение во всех направлениях.

Перед началом выбора детектора необходимо определить, какой тип освещения должен контролироваться, в каком режиме будут работать осветительные приборы, и есть ли в здании система, к которой должны быть подключены устройства (связь с автоматикой здания). Или же детекторы будут подключены непосредственно к светильникам или люстрам, которыми они должны управлять. Существуют разные версии датчиков для разных систем управления, которые можно комбинировать.

После определения типа детектора выберите тип крепления датчика, адаптированный к месту его расположения. В зависимости от помещения существуют определенные стандарты, облегчающие выбор устройств.

• В гаражах датчики обычно устанавливаются на потолке или на кабельных тросах.
• В коридорах датчики обычно размещаются на подвесном потолке или, если потолок бетонный, устанавливаются на его поверхности.
• На лестничных клетках детекторы чаще всего устанавливаются на среднем этаже. Используют угловые детекторы со специальной сборкой (датчики направления, оснащенные дополнительной линзой под датчиком).
• В помещениях, где происходит частое передвижение, датчики устанавливаются в местах, где происходит непосредственное движение. А последующие – на таком расстоянии от других, чтобы не создавать так называемые зоны отсутствия обнаружения. Детекторы измеряют свет только во время первого обнаружения движения. А после включения освещения оно будет работать до тех пор, пока в зоне обнаружения не будет никакого движения и/или не истечет время, установленное на датчике. Каждое обнаружение обнуляет таймер.

В помещениях, где люди применяют сидячий стиль работы, обнаружение должно быть настроено более точно. Например, офисы или приемная. В таком случае используются датчики присутствия, которые непрерывно замеряют освещенность.

Рассмотри основные шибки размещения.

• Одним из типичных случаев неправильной установки является то, что не всегда учитывается закрытие обзора детектора движения какой-либо открытой дверцей.
• Монтажная высота. Рекомендуемая производителем высота установки очень важна для правильной работы. Низкое расположение может вызвать ложные срабатывания. А слишком высокое – снизит чувствительность датчика. Рекомендуемая высота установки составляет 2-2,5 метра, но обычно размещают на высоте не менее 1,8 метра и не более 3 метров. Для некоторых систем допустима высота установки 5 метров.
• Использование кронштейнов. Сферические или другие формы креплений часто применяют для присоединения инфракрасного детектора к поверхности стены. Это облегчает настройку датчиков, но пользователь может случайно сбить настройки, например, во время уборки или снятия паутины. Это приведет к тому, что датчик вызовет ложные срабатывания или, наоборот, не подаст сигнал.
• Нельзя направлять детектор на источник тепла (свет, котел), отражающую поверхность (окна, зеркала) или поверхность, способную быстро изменять температуру (бассейн). Это может вызвать ложные включения устройства.

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

Схемы включения

Схем включения датчиков движения несколько, но любой датчик устанавливается перед светильником. То есть питание подается на датчик, а через него уже идет на осветительные приборы. Это самый простой вариант (на рисунке ниже слева). Если говорить о проводах, то подключаем так:

• Ноль подается на соответствующее гнездо датчика, другой провод идет на один из входов люстры.
• Фаза заводится на датчик движения (есть подписанный вход), второй провод подключается к выходной клемме и подключаем к свободному выводу на лампе. На этом все, можно проверять работу.

Как подключить датчик движения к люстре

Схема простая, но свет горит только когда есть движение. Если движения нет, после того как пройдет интервал выдержки времени, освещение отключается. Других вариантов нет. Но иногда требуется включить свет надолго. Для этого надо создать обходной путь. В этом случае в схему добавляют выключатель (рисунок выше, схема справа). Если подключить датчик движения данным способом, при выключенном выключателе схема работает как описано выше: есть движение — есть свет. Нет движения — нет света. Если надо включить освещение на продолжительный период времени, просто переводят выключатель в положение включено. Тогда лампа горит непрерывно, независимо от наличия или отсутствия движущихся объектов.

Схема управления включения уличным освещением с фотореле и датчиком движения

Применительно к улице, в схему стоит добавить датчик света (фотореле). Зачем включать уличное освещение в светлое время суток? Чтобы этого избежать, ставят в доме включатель и включают/выключают вручную. Для автоматизации процесса в схему добавляют фотореле, которое будет подавать питание только после того, как достаточно стемнеет. А дальше в работу вступает датчик движения.

Схема подключения

Прежде чем начать монтаж электрических соединений, отключите питание от общей сети в квартире

Обратите внимание, что датчики обычно питаются от трехжильного кабеля

• Начните монтаж со снятия пластины блока управления для доступа к клеммной колодке. Обязательно сохраните шайбы и сальники.
• Затем отсоедините кабельный ввод и кабельный зажим от корпуса.
• Возьмите кабель питания и зачистите наконечники на несколько миллиметров.
• Соедините каждый цветной провод с соответствующей клеммой. Помните: красный провод необходимо подцепить к фазе, синий – к нейтральному, зеленый или желтый для заземления.
• Наконец, затяните крепления кабельного ввода и закройте корпус.

Диапазон, угол обзора

Инфракрасные датчики имеют диапазон реагирования от 10 до 15 метров, а в новых версиях – могут достигать 25-30 метров. Угол обзора инфракрасного объектива обычно составляет от 85 до 110 градусов. Уменьшая угол обзора (например, для коридора), расстояние обнаружения движения может быть значительно увеличено – до 30-40 метров. Для большинства инфракрасных устройств перемещение платы (PCB) с помощью пиросенсора вверх или вниз может изменить положение пиросенсора относительно линзы Френеля. Тем самым регулируется зона покрытия в соответствии с размером комнаты. Кроме того, чувствительность PIR обычно можно контролировать с помощью миниатюрных (DIP) перемычек.

Инфракрасный радар часто оснащен потенциометром для регулировки диапазона микроволнового датчика. Это позволяет обеспечить необходимое покрытие микроволнового излучения. Установка сигнализации требует немного опыта. При недостатке опыта и знаний неверное расположение детектора вызовет много ложных срабатываний либо отсутствие сигнала, когда он будет необходим. Если датчик через реле управляет работой электрического устройства (например, видеорегистратора, светодиодной ленты, лампы или телефона), необходимо правильно поставить защиту. С другой стороны, при использовании датчиков следует помнить, что в случае оптического загрязнения может снизиться как чувствительность, так и дальность обнаружения движения. Если разница температур между движущимся объектом и окружающей средой невелика (например, летом), датчик может среагировать позже и уменьшить диапазон обнаружения.

Сумеречные выключатели

Говоря о датчиках, обнаруживающих движение и присутствие, также стоит упомянуть сумеречные выключатели. Простые устройства этого типа имеют небольшие корпусы, и текущая нагрузка составляет до 12 А. Благодаря сумеречным выключателям вы можете автоматически управлять внешним освещением с учетом интенсивности окружающего света. Многие автоматические выключатели работают независимо или могут сочетаться с другими системами управления. Чувствительность освещения можно регулировать в диапазоне от 1 до 80 лк.

Полезным свойством является определение задержки при включении и выключении освещения на уровне 1 минуты. В результате предотвращается кратковременное переключение и отключение, например, из-за временного освещения датчика. Дисплей информирует о функциях, выполняемых устройством. В процессе управления используется ряд специальных алгоритмов, которые обеспечивают устойчивость устройства к внезапным, временным изменениям освещения, исключая при этом внезапные действия, вызванные, например, вспышками света.

Защита от насекомых при монтаже

Вывод кабеля устанавливается монтажниками через отверстие в корпусе. Если отверстие слишком большое, и установщик не позаботится о герметизации образовавшегося воздушного зазора, насекомые могут внедриться в корпус инфракрасного прибора, что будет вызывать ложную тревогу. Владелец системы охранной сигнализации также должен обеспечить защиту от насекомых. Паутина недопустима. Ее вредоносный эффект заключается не только от проникновения пауков, но и от появления грязи на паутине, которая сама может привести к срабатыванию тревоги.

Поиск места для установки

С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

Чтобы было как можно меньше ложных срабатываний, датчик движения нужно правильно разместить. При этом необходимо учитывать такие моменты:

• В зоне действия датчика не должно быть дополнительного, а тем более постоянного источника света.
• В зоне действия не должно быть никаких отопительных или нагревательных приборов, а также кондиционеров, иначе датчик будет действовать на теплые потоки воздуха.
• Не должно быть объемных предметов или объектов, которые смогли бы закрыть зону действия датчика.

Когда датчики движения устанавливаются в помещениях, то их стараются разместить под самым потолком. Если нужно, чтобы датчик реагировал на любое движение в комнате, то датчик размещается по центру помещения. Если необходимо контролировать конкретную зону, то место установки выбирают так, чтобы не было «мертвых зон», на которые датчик не реагирует.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Как использовать датчики движения для умного освещения

Нащупывать выключатель в ванной посреди ночи? Пытаетесь включить свет в коридоре локтем, неся тяжелые сумки с продуктами? Что если ваше тело станет выключателем света?

Когда вы подключаете умные фонари к датчикам движения Hue, они срабатывают при движении вашего тела. Свет включается и выключается автоматически, когда вы, ваша семья или ваши гости перемещаетесь из комнаты в комнату. Наряду с удобством интеллектуальные светильники в сочетании с уличными датчиками движения также могут обеспечить вам душевное спокойствие, отпугивая нежелательных гостей ночью или когда вы находитесь вдали от дома.

Как использовать наружные датчики движения

Использование датчиков движения на входе

Хотя вход является очевидным местом для наружного датчика Hue, он очень важен. Наружный датчик движения для передней, задней или боковой двери — это не только способ отогнать подозрительных посетителей ночью, но и сделать ваше возвращение домой более комфортным по вечерам. Ваши гости также обязательно оценят приветственный свет, который поможет им добраться до вашей двери зимними вечерами.

Использование датчиков движения на подъездной дорожке

Разместите наружный датчик над гаражом или подъездной дорожкой, чтобы было легче входить и выходить в темное время суток. Вы можете настроить наружный датчик на включение нескольких источников света одновременно. Почему бы не подключить его к линейке интеллектуальных фонарей, а также к настенным светильникам, чтобы помочь вам и вашему автомобилю вести вас по подъездной дорожке? Если вы входите в свой дом через гараж, вы можете настроить датчик на включение внутреннего освещения.

Блестящая идея : Если вы чувствуете, что датчик движения улавливает слишком много движений соседа по тротуару, попробуйте уменьшить его чувствительность к движению. Если это не сработает, наклоните датчик вниз, чтобы уменьшить его диапазон.

Еще один способ предотвратить включение уличного освещения вашими питомцами — установить датчик выше. Оптимальная высота для установки наружного датчика Hue составляет от 1,5 до 2,5 метров. И не забывайте, наружный датчик Hue является беспроводным и питается от батареи, что дает вам максимальную гибкость.

Как пользоваться внутренними датчиками движения

Использование датчиков движения в коридорах

Датчик движения, расположенный в коридоре, соединяющем спальни, обеспечивает более безопасный поход в ванную комнату посреди ночи. Если ночные прогулки по дому выходят за пределы ванной комнаты, убедитесь, что ваш датчик движения настроен на включение света на всем пути до кухни (если ваши ночные блуждания заканчиваются поздним перекусом!). Вы также можете настроить интенсивность срабатывающих огней. Поздно ночью используйте датчики движения, настроенные на мягкое теплое свечение, которое поможет вам ориентироваться в темноте.

Использование датчиков движения на лестницах

Лестница — одно из лучших мест для установки датчика. Подниматься и спускаться по лестнице становится намного проще, когда вам не нужно беспокоиться о включении света. Это может быть особенно полезно, когда у вас заняты руки, например, когда вы несете белье из спальни в стиральную машину. Так что не забудьте использовать датчик на лестнице в подвале или подвале, даже если вы не часто там бываете, потому что эти поездки обычно заканчиваются тем, что вы что-то поднимаете.

Блестящая идея : Настройте датчик движения на включение интеллектуального освещения с той же яркостью и цветом, что и у других ночников, чтобы обеспечить равномерное освещение по всему дому.

Использование датчиков движения в ванных комнатах

Датчик движения, размещенный у входа в ванную комнату, не только поможет вам сориентироваться с правильной настройкой, но и не выведет вас из сонного состояния посреди ночи. ночь.

Когда вы подключаете датчик движения к умной лампочке, вы можете выбрать датчик для включения тусклого теплого света в вечернее и ночное время. Чтобы зарядиться энергией и подготовиться к предстоящему дню, настройте датчик в ванной на включение четкого белого света по утрам.

Световые индикаторы для детекторов движения Вопросы и ответы

Основы безопасности

Ссылка скопирована

Опубликовано 21 января 2020 г. автором Cove

Световые детекторы движения удобны, просты в использовании и экономичны. Миллионы людей используют их внутри и снаружи своих домов. Это простая технология, которую мы принимаем как должное и часто мало о ней знаем. У вас когда-нибудь возникали вопросы о детекторах движения?

В этой статье мы зададим и ответим на 10 вопросов о детекторах движения, чтобы вы могли лучше понять эту часть домашней безопасности.

1. Как работают датчики движения?

Если вы читали нашу страницу о камерах, активируемых движением, значит, вы знакомы с некоторыми типами технологий, активируемых движением. Это означает, что вы уже знаете, как работает свет детектора движения, потому что различные технологии, которые питают камеры, активируемые движением, точно такие же, как и светильники детектора движения.

Независимо от типа датчика, датчики движения используют специальную технологию для обнаружения движения и включения света. Вот краткое изложение того, как каждый тип обнаружения движения работает в контексте источников света для обнаружения движения.

Датчики обнаружения тепла

В некоторых технологиях обнаружения движения используются датчики для определения разницы температур. Если датчик обнаружит внезапное изменение температуры, например, движение тела перед ним, свет включится. Этот тип датчика движения лучше всего использовать для внутреннего освещения детектора движения, а не для наружного.

Датчики блокировки сигналов

Другой тип технологии обнаружения движения обнаруживает заблокированные сигналы. Всякий раз, когда что-то пересекается перед датчиком, оно физически блокирует сигнал, который излучает датчик, давая свету понять, что есть движение и что пришло время включиться. Этот тип датчика отлично подходит как для внутреннего, так и для наружного освещения детектора движения.

Датчики изменения освещенности

Детекторы изменения освещенности отслеживают окружающий свет и включают освещение всякий раз, когда обнаруживают достаточно большое изменение освещения. Этот тип света детектора движения обычно используется на открытом воздухе и чаще всего настроен на включение только тогда, когда на улице темно, например, свет на крыльце.

Контактные датчики

По одному лишь названию довольно легко понять, как работают контактные датчики. Обычно размещаемые на дверях или окнах, контактные датчики срабатывают, когда прерывается прямой сигнал от одной части датчика к другой. Это происходит, когда открывается дверь или окно, к которым они крепятся.

2. Что активирует датчики движения?

На вопрос о том, что приводит в действие датчики движения, можно ответить очень просто: их может включить все, что движется. В конце концов, это и есть цель наличия детектора движения.

Внутреннее освещение с датчиком движения может быть активировано, когда члены вашей семьи входят в комнату или ваши шторы развеваются на ветру. Если свет вашего детектора движения активируется теплом, ваш кондиционер и обогреватель могут даже включить свет. Это может произойти, если ваш датчик расположен слишком близко к вентиляционному отверстию, и вы можете предотвратить это, убедившись, что все датчики, которые активируются при изменении температуры, находятся на расстоянии не менее 15 футов от вентиляционных отверстий.

Уличные датчики движения могут быть активированы проезжающими автомобилями, приближающимися посетителями или даже шелестом листьев на близлежащих деревьях. Иногда жуки или пауки, которые ползают по датчикам вашего освещения, могут даже вызвать включение вашего освещения.

Никто не хочет, чтобы его свет включался каждый раз, когда дует ветер, поэтому регулировка чувствительности ваших датчиков может помочь вам включить свет только тогда, когда вы этого хотите. Подробнее о том, как настроить чувствительность ваших датчиков, мы поговорим в вопросе 10.

3. Где разместить датчики и световые индикаторы детектора движения?

Размещение датчиков для датчиков движения требует тщательного рассмотрения. Независимо от того, размещаете ли вы свет внутри или снаружи своего дома, вы хотите, чтобы они включались в нужное время. Это означает, что вам нужно, чтобы ваши датчики видели то, что вы хотите, чтобы они видели, когда вы хотите, чтобы они это видели.

Стратегическое размещение поможет вашим детекторам движения работать на вас.

Датчик высоты

Чем выше вы разместите свои датчики, тем больше будет их поле зрения. По этой причине вы хотите разместить световые датчики детектора движения выше уровня головы.

Оптимальная высота для размещения датчика освещенности детектора движения — 6–10 футов над землей. Это дает вашему датчику более широкое представление об активности в пределах его поля зрения, не устанавливая слишком высокую видимость. Датчик, расположенный слишком близко к земле, будет улавливать только движение людей или ног животных, а датчик, расположенный слишком высоко, потенциально может пропустить много регулярных повседневных движений.

Оптимальное место для датчика — достаточно высоко, чтобы он мог уловить движение на высоте примерно на уровне вашей головы, но не настолько высоко, чтобы он пропустил движение ближе к земле. Это приятное место находится между 6 и 10 футами. Однако в случае сомнений всегда лучше следовать рекомендациям производителя. Вы можете найти их рекомендуемую высоту датчика на упаковке вашего датчика или быстро просмотреть страницы продукта на их веб-сайтах.

Расположение датчиков

Расположение ваших датчиков будет зависеть от вашей цели. Двумя основными целями использования детекторов движения являются (1) удобство и (2) безопасность.

Если вы размещаете свет для удобства внутри своего дома, например, вам обычно нужно, чтобы этот свет включался только тогда, когда вы входите в комнату, где он находится. Это означает, что ваш датчик должен быть расположен где-то так, чтобы он мог видеть вход в дверь, но не в прихожую. Если бы у датчика был вид на коридор, он включал бы ваш свет всякий раз, когда кто-нибудь проходил мимо.

Вы хотите, чтобы ваш датчик имел более широкое поле зрения, когда вы размещаете его в целях безопасности. Это означает размещение его в углах, где он может иметь широкий обзор окружающего пространства, и размещение его выше на стене для большей видимости.

Внутреннее освещение

Освещение с датчиком движения, размещенное внутри вашего дома, повышает удобство и снижает расходы на электроэнергию. Однако, если вы не можете разместить свои датчики в нужном месте, освещение с датчиком движения менее эффективно, чем освещение с ручным переключением.

Подумайте о размещении датчиков движения для освещения в коридорах за пределами спален. Разумно размещать их в каждой часто используемой комнате, включая спальни, кухни, гостиные и прачечные. Вам также понадобится датчик в подъезде вашего дома, чтобы ваш свет включался каждый раз, когда вы входите внутрь. Это особенно полезно, если ваши руки заняты, когда вы входите в дом, например, когда вы только что совершили большой поход за продуктами.

Разместите каждый датчик так, чтобы он мог беспрепятственно видеть всю комнату, а если у вас есть датчик тепла, убедитесь, что он находится вдали от вентиляционных отверстий. Это сведет к минимуму ложные тревоги.

Для повышения безопасности рассмотрите возможность установки датчиков вокруг ценных вещей, которые есть у вас дома. Это может напугать воров, которые приближаются к этим объектам и сталкиваются с внезапно включающимся светом. Это также может предупредить вас о присутствии вора в вашем доме.

Не размещайте датчики там, где они имеют хороший обзор окон. Окна создают проблемы для датчиков движения, потому что датчик может уловить движение, происходящее за пределами дома, и по ошибке включить свет. Окна также могут вызывать пропуски срабатывания тепловых датчиков, когда прямые солнечные лучи проходят через окно и попадают на датчик.

Наружное освещение

Люди обычно хотят, чтобы их наружные датчики движения включались, когда они приближаются к дому. Для этого вам нужно будет разместить датчики так, чтобы они покрывали вашу дорожку, подъездную дорожку, переднее крыльцо и дверь гаража. На заднем дворе вам нужно разместить датчики там, где они будут иметь вид на заднюю дверь, внутренний дворик и лестницы. Если у вас есть какие-либо места, которые могут быть опасны в темноте, например, бассейн или джакузи, позаботьтесь о размещении датчиков вокруг этих мест.

Большинство уличных детекторов движения работают на расстоянии от 50 до 80 футов. Если вы размещаете наружные датчики в целях безопасности, позаботьтесь о том, чтобы ваши датчики покрывали участки вашей собственности, где злоумышленник может пройти, например, пешеходную дорожку.

4. Нужен ли переключатель для работы моих детекторов движения?

Поскольку датчики движения были созданы для включения без необходимости щелкать выключателем, вам не обязательно иметь переключатель, чтобы иметь датчики движения. Однако наличие переключателя, который подключается к вашим светильникам, расширяет возможности ваших светильников.

Светильники с датчиком движения для внутреннего и наружного освещения с ручным выключателем позволяют включать и выключать их вручную, что может быть очень удобно для проверки того, не перегорела ли лампочка. Иногда кажется, что датчик движения перегорел, хотя на самом деле его датчик просто заблокирован. Наличие ручного переключателя позволяет вам проверить, можно ли включать и выключать свет вручную, что позволит вам узнать, действительно ли ваш свет нуждается в замене.

5. Могу ли я отключить свет детектора движения на какое-то время?

Еще одна доступная функция, позволяющая выключить свет детектора движения и не выключать его, если к светильнику подключен выключатель. Если вы не хотите, чтобы ваш свет на крыльце включался после того, как вы легли спать, или вы хотите притвориться, что никого нет дома, можно переопределить датчик движения и сделать так, чтобы свет выключался.

Если вы хотите, чтобы свет оставался выключенным какое-то время, обратитесь к производителю вашего детектора движения, чтобы узнать, как переопределить функцию датчика движения. Для большинства источников света это будет так же просто, как переключить выключатель в положение «выключено».

6. Стоит ли включать или выключать свет детектора движения?

Обычная практика домашней безопасности заключается в том, чтобы оставлять свет на крыльце включенным на всю ночь, чтобы предотвратить кражу со взломом. Идея заключается в том, что грабители сделают вывод, что кто-то находится дома, и перейдут к следующему дому. Но действительно ли эта практика способствует сдерживанию преступности? Это хорошая идея, чтобы отключить датчик синхронизации вашего света и оставить его включенным? И стоит ли когда-нибудь отключать датчик движения и следить за тем, чтобы свет не выключался?

Включение света для отпугивания грабителей

Первое, что нужно знать, принимая решение о включении освещения детектора движения, это то, что ручное включение освещения на крыльце и в помещении не снижает уровень преступности или отпугивает грабителей. Большинство людей, которые планируют взлом, проводят исследование и планируют, что они собираются делать, прежде чем совершить преступление. Это может включать в себя наблюдение за домом и наблюдение за ежедневным графиком людей, которые там живут. Большинство ограблений происходит либо в рабочее время, либо когда семьи в отпуске, потому что грабители провели расследование и знают, что дома никого не будет.

Поскольку грабители предпочитают приходить подготовленными, когда планируют ограбить дом, включенный свет на крыльце или в доме не сильно отпугнет грабителей, поскольку они, скорее всего, уже знают, дома ли вы и ваша семья.

Альтернативная идея оставлять свет включенным для защиты от грабителей — использовать таймеры. Подумайте о том, чтобы свет внутри вашего дома включался в разных комнатах в течение дня, чтобы имитировать движение. Вы также можете поставить свет на крыльце на таймер, чтобы он включался вечером, а затем выключался, когда наступает время сна. Это сделает ваш пустой дом более естественным и обжитым.

В некоторых ситуациях имеет смысл переопределить настройки освещения, поэтому давайте посмотрим, что это такое.

Когда включать свет на крыльце.

Если вы дома вечером, рекомендуется включить свет на крыльце. Это ясно указывает на ваше присутствие в вашем доме и приглашает посетителей. Также разумно включить свет на крыльце, если вы ожидаете, что кто-то придет к вам домой поздно вечером. Независимо от того, приезжает ли к вам гость из другого города или ребенок, у которого позже отбой, не выключайте свет на крыльце до тех пор, пока он не войдет в дом, это сделает его прогулку по дому более безопасной и легкой.

Многие люди предпочитают не отключать функцию таймера освещения детектора движения, когда люди приходят к ним поздно ночью, потому что функция детектора движения будет освещать путь человека, как только он приблизится. Несмотря на то, что свет включается в ожидании чьего-то прибытия, кажется более приятным, более энергоэффективно включать свет только тогда, когда это необходимо.

Когда нужно выключить свет на крыльце.

Выключайте свет на крыльце, когда ложитесь спать ночью. Поскольку оставленный включенным свет на крыльце в течение ночи не отпугнет грабителей, выключать свет на крыльце, когда вы ложитесь спать, и экологично, и экономно.

Вам также следует выключить свет на крыльце, если вы планируете уехать из дома на несколько дней. Редко кто оставляет свет на крыльце включенным в течение дня, поэтому это большой красный флаг, если ваш свет остается включенным в течение нескольких дней. Если вы оставите свет на крыльце включенным, пока вас нет, это будет выглядеть так, как будто кто-то пришел домой ночью, это предупредит грабителей о вашем отсутствии.

7. Как датчики движения могут помочь в обеспечении безопасности дома?

Если свет на крыльце не отпугивает грабителей, то чем отличаются датчики движения? Как они помогают безопасности дома?

Хорошо освещенный дом — простой и дешевый способ отпугнуть нежелательных гостей. Свет привлекает внимание, и последнее, что нужно взломщику, это чтобы кто-то знал, что он там. Поскольку индикаторы детектора движения включаются всякий раз, когда они обнаруживают движение, злоумышленник, который активирует ваши фонари, будет в центре внимания и его легко заметить.

Еще один способ, которым датчики движения могут помочь в обеспечении безопасности вашего дома, — это работа в сочетании с камерой слежения. Настройка камеры для начала записи всякий раз, когда срабатывает свет вашего детектора движения, позволяет вам снимать кадры потенциальных опасностей на вашей территории, одновременно повышая энергоэффективность, поскольку ваша камера и свет будут оставаться бездействующими до тех пор, пока они не сработают.

Световые датчики движения также помогут вам оставаться в безопасности во время ночных прогулок. Если вы поздно возвращаетесь домой или ожидаете гостей, автоматическое освещение осветит ваши дорожки и сделает ваше путешествие более безопасным.

8. Как долго светится индикатор детектора движения?

Каждый свет детектора движения немного отличается, и каждая модель будет запрограммирована на разное время. В среднем свет детектора движения будет гореть до 20 минут. Это время увеличивается каждый раз, когда датчик обнаруживает новое движение, поэтому свет детектора движения может оставаться включенным гораздо дольше, чем 20 минут за раз.

Когда вы устанавливаете датчики движения, у вас есть возможность выбрать, как долго каждый свет будет гореть. Настройка количества времени, в течение которого каждый свет остается включенным, — это разумный шаг, поскольку он потенциально может снизить ваш счет за электроэнергию. Например, если у вас есть датчик движения в кладовой, вы можете захотеть, чтобы он оставался включенным только в течение пяти минут. Большинство людей заходят в кладовку, находят то, что ищут, и сразу же уходят. Если это верно для вас, то не имеет смысла иметь свет, запрограммированный на то, чтобы оставаться включенным в течение 20 или более минут, пока вы им не пользуетесь.

С другой стороны, вы можете захотеть, чтобы датчик движения, установленный в вашей гостиной, оставался включенным более 20 минут. Свет, который будет гореть в течение более длительного времени, имеет смысл в местах с интенсивным движением, особенно если вы планируете участвовать в стационарных занятиях, таких как чтение книги.

В равной степени энергоэффективно настроить время, в течение которого свет вашего наружного детектора движения остается включенным. Для фонарей детектора движения имеет больше смысла оставаться включенным в течение длительного времени, когда они размещены на заднем дворике, где у вас могут быть общественные собрания, чем для света перед вашим гаражом, где люди обычно не собираются, чтобы остаться включенным. долгое время.

9. Влияет ли погода на свет детектора движения?

Простой ответ на этот вопрос заключается в том, что погода не сильно влияет на свет детектора движения. Некоторые датчики более чувствительны при более низких температурах, но более вероятно, что штормы будут мешать вашему освещению, чем что-либо еще. Сильный ветер или падающий дождь могут сдвинуть растения и украшения на крыльце, что приведет к выключению света. Шансы на это относительно редки, и вы всегда можете отрегулировать чувствительность вашего датчика движения так, чтобы он не срабатывал при достаточно малых движениях, которые могут быть вызваны ненастной погодой.

10. Как устранить неполадки с датчиками движения?

Поскольку датчики движения включаются всякий раз, когда обнаруживают какое-либо движение, их очень легко отключить. Это означает, что вы можете получить несколько ложных срабатываний, например, если жук пролетит над вашим наружным датчиком движения и включит свет.

Если вы живете в одиночестве или в районе, где вы беспокоитесь о своей безопасности, ложные срабатывания тревоги могут быть нервными. Эти ложные срабатывания на самом деле являются одной из причин, по которой некоторые люди отказываются от использования детекторов движения. Хорошая новость, однако, заключается в том, что вы можете решить проблему нежелательных ложных срабатываний, отрегулировав настройки освещения вашего детектора движения.

Первое, что вам нужно сделать, если свет вашего детектора движения включается слишком часто или остается включенным слишком долго, — это простое устранение неполадок. Просто возьмите датчик детектора движения и проверьте его окрестности. Убедитесь, что перед датчиком не упало ничего, из-за чего он может часто включаться или оставаться включенным. Например, паук, который построил паутину перед вашим датчиком, может включать ваш свет каждый раз, когда он проползает мимо датчика.

Если перед датчиком ничего не видно, попробуйте временно переместить его в новое место. Если ваши огни продолжают работать неправильно, пока датчик находится в новом месте, вы можете знать, что проблема была не в окружении датчика, а в том, что что-то не так с самим оборудованием. И если свет работает нормально, когда датчик был перемещен, то вы знаете, что вам нужно немного больше исследовать. Проверьте, не дуют ли вентиляционные отверстия обогревателя или кондиционера на ваш датчик или на близлежащие шторы, предупреждая ваши датчики о движении.

Если ваши фонари по-прежнему включаются слишком часто или продолжают гореть после перемещения предметов, пришло время перезапустить датчики движения. Убедитесь, что ваши фонари и выключатели света установлены на автоматический, а не ручной режим.

Следующим шагом является настройка параметров освещения. Ваши источники света и датчики можно настроить таким образом, чтобы они включались только тогда, когда предметы перемещаются на определенном расстоянии от датчика. Их также можно настроить так, чтобы они включались только тогда, когда на их пути пересекаются достаточно большие объекты. Скажем, у вас есть собака, которая постоянно включает свет вашего детектора движения. Вы можете настроить параметры освещения так, чтобы они не включались, если перед вашим датчиком не пройдет что-то весом более 100 фунтов.

Если ни одно из вышеперечисленных действий не помогло заставить свет работать должным образом, возможно, пришло время заменить датчики. Попробуйте связаться с компанией, в которой вы купили фары, чтобы узнать, предлагают ли они гарантию или есть ли у них какие-либо предложения по ремонту ваших фар, прежде чем выходить и совершать покупку.

Готовы начать?

Пройдите этот короткий тест, чтобы создать собственную систему уже сегодня!

Займет меньше минуты

Похожие сообщения

Посмотреть все сообщения

Освещение с датчиком движения в помещении | Зачем нужен внутренний датчик света?

Светильники с датчиком движения — отличный способ гарантировать безопасность дома. Эти компоненты обеспечивают практическое решение для обеспечения безопасности вашего дома и действуют как сдерживающий фактор против преступной деятельности. Как правило, светильники с датчиком движения доступны по цене и удобны, а также их легко установить.

В то время как большинство людей инвестируют средства в наружные системы безопасности, внутреннее освещение с датчиками движения имеет решающее значение. Эти компоненты являются хорошей инвестицией главным образом потому, что они могут выполнять две основные функции. Во-первых, датчики движения работают так же, как обычные лампочки. У них также есть дополнительная функция снижения энергопотребления за счет планирования времени включения и выключения света.

Внутренние датчики движения автоматически регулируют освещение в вашем доме. Они включаются, когда вы входите в комнату, и выключаются, когда вы выходите. Эти датчики устраняют постоянную суету ручного включения и выключения света. Вам больше не нужно беспокоиться о том, что вы забудете выключить свет — это происходит автоматически. Что такое внутренние датчики движения и как они работают?

Что такое внутренний датчик движения?

Этот компонент представляет собой осветительное устройство, активируемое движением, которое автоматически включается при обнаружении движения. Внутренние светильники с датчиком движения имеют небольшие размеры в основном потому, что они освещают компактные пространства. Датчик движения обычно встроен в выключатель света, чтобы сделать его более эффективным.

Внутренние датчики движения могут освещать определенные зоны в вашем доме, которые вы не часто посещаете, например коридоры, ванные комнаты или даже столовые.

Типы внутренних светильников с датчиками движения

Существует три основных типа внутренних светильников с датчиками движения:

• Во-первых, это ленточные светильники с датчиками движения , который наиболее часто используется благодаря своим декоративным качествам. Эти внутренние светильники улучшают эстетику гостиных, спален и коридоров. В отличие от других источников света, полосовые светильники неяркие, но их света достаточно, чтобы поднять настроение.

• Ночник с датчиком движения — еще один популярный вариант для современных домовладельцев. Он включается только когда вы входите в комнату и сразу выключается после выхода. Это садовая лампочка, работающая аналогично обычному ночному свету. Многие люди используют этот свет из-за его энергосберегающих возможностей.
• Наконец, лампочка для внутреннего освещения с датчиком движения . В отличие от других систем, где датчик движения встроен в выключатель света, в этом светильнике есть встроенный датчик движения. На кончике колбы находится ИК-датчик, который улавливает движение и мгновенно включается. Этот компонент вставляется прямо в розетку, как обычная лампочка, и не требует специальных инструментов для установки.

Другие датчики движения, такие как прожекторы, не включены, поскольку они предназначены для использования вне помещений.

Зачем нужны внутренние датчики движения?

Несмотря на то, что внешнее оборудование для домашней безопасности эффективно, всегда есть вероятность того, что грабитель проникнет в ваш дом. По этой причине датчик движения в помещении и система сигнализации позволяют определить, где находится преступник. Свет, который автоматически включается, напугает грабителя и заставит его подчиниться.

Датчики движения в салоне также позволяют сократить счета за коммунальные услуги. Их функции энергосбережения позволяют использовать электроэнергию только в случае крайней необходимости. Эти фонари также исключают возможность случайного включения света. Эти огни включаются только после входа в комнату и гаснут, когда вы выходите.

Эти светильники с датчиком движения также являются удобным способом улучшить управление домом. Он обеспечивает автоматизированное решение ваших потребностей в освещении и дополняет экосистему вашего умного дома. Освещение с датчиком движения также дает вам эффективное решение для освещения без помощи рук. Эта система создает удобный способ управления освещением без ручных переключателей.

Представьте, что вы шарите в темноте в поисках выключателя? Вы, вероятно, ударялись ногой о сиденья и кофейные столики. Освещение внутреннего детектора движения включается, как только вы входите в комнату. Эта функция означает, что риск получения травмы снижается. Эти датчики более безопасны, удобны и снижают вероятность столкновения с мебелью.

Большинство внутренних датчиков движения имеют настройки, включающие окружающее освещение. Эта функция означает, что у вас есть список из нескольких цветов, которые можно использовать для украшения вашего дома. Домовладельцы используют эти сенсорные светильники для украшения. Они не кричат ​​и не выделяются. Они вписываются в ваш дом, обеспечивая красивое окружающее освещение.

Эти фонари также имеют несколько применений в плане безопасности, удобства и комфорта. Для домовладельцев внутренний светильник с датчиком движения обеспечивает соотношение цены и качества на каждом уровне.

Вердикт

Немногие вкладывают средства в датчики движения для помещений, потому что не понимают, какую ценность они добавляют. Это световое решение гарантирует личную безопасность, а также дополняет экосистему вашей домашней безопасности. Имеет и декоративное значение.

Связанные ресурсы
Светодиодная лампа
Выключатель света с датчиком движения
Безопасная сигнализация
Chamberlain Liftmaster Formula 1
Мастер настройки

Купить сейчас!

Как установить светильник с датчиком движения

Освещение с датчиком движения повышает безопасность имущества. Они предлагают удобство сенсорной системы светодиодного освещения. Кроме того, вы больше никогда не будете беспокоиться о наблюдении за своим движением ночью. А поскольку они включаются и выключаются автоматически, в конечном итоге они экономят электроэнергию. Это руководство научит вас, как создать простой светильник с датчиком движения своими руками с меньшими трудностями.



Содержание

1. Что такое датчик движения?



У этих фонарей есть крошечный электронный «глаз», который улавливает тепловые волны от движения. Движущиеся объекты производят тепловые волны, когда датчик видит их. Выключатель датчика движения затем включает свет на заданный период времени. В качестве альтернативы, огни могут оставаться включенными до тех пор, пока движение не прекратится. С другой стороны, датчики дневного света включаются, когда обнаруживают темноту.



2. Как работает датчик движения ?



Пассивный инфракрасный датчик (PID/PIR) обеспечивает эффективную работу датчика движения. Термин «пассивный» предполагает, что датчик движения не излучает инфракрасные лучи. Вместо этого он улавливает инфракрасную энергию, излучаемую движущимся объектом. Разница температур, определяемая пассивным инфракрасным детектором, вызывает ответную реакцию.





В основном датчик движения состоит из печатной платы и сенсорного чипа. Печатная плата действует как компонент декодирования. Он считывает сигналы, отправленные на сенсорный чип. С другой стороны, чип реагирует на изменение температуры, посылая сигнал на включение света.



 3. Как сделать датчик движения своими руками



Этот раздел содержит пошаговое руководство по созданию датчика движения. Есть два способа сделать это. Во-первых, вы можете заменить свой текущий прибор на новый. Убедитесь, что вы выключили питание прибора на главном регуляторе мощности перед его заменой.

В качестве альтернативы вы можете установить новый светильник с выключателем. Не забудьте закрыть наружные электрические линии атмосферостойкими материалами. Если вам не хватает знаний по установке электрических цепей, обратитесь за помощью к профессиональному электрику.



3.1 Необходимые материалы



Это материалы, которые вам потребуются при работе с датчиком движения своими руками. Убедитесь, что у вас есть все из них, чтобы обеспечить бесперебойный рабочий процесс.

отвертка

Расширение коробки

PIR Sensor

Тестер напряжения

NPN Transistor

Wirecutter

Светодиодная полоса.



3.2 Датчик движения своими руками



Как упоминалось ранее, датчик движения обнаруживает движение объектов и генерирует выходные данные. Этот компонент работает в двух основных режимах. Перемычка на обратной стороне печатной платы управляет режимами. Если вы не можете получить доступ к датчику 12 В, используйте регулятор LM7805.

Первый режим — обычный режим. Когда ваш датчик движения обнаруживает движение, он производит высокий выходной сигнал, пока не истечет установленное вами время.

Во-вторых, у нас есть режим перезапуска. Когда ваш датчик обнаруживает движущийся объект, он генерирует высокий уровень выходного сигнала, пока не истечет установленное время. Однако, когда он обнаруживает движение во время высокой производительности, он сигнализирует таймеру начать отсчет заново.



Шаг 1. Закрепите удлинительную коробку



Сначала отключите питание на рабочем месте.

Во-вторых, извлеките один из существующих настенных держателей.

В-третьих, с помощью отвертки снимите заглушку с верхней стороны расширительного блока. Установите кабелепроводный передатчик на свободное пространство, которое вы создали.





Шаг 2. Подсоедините кабелепровод



Вставьте разъем в одну сторону кабелепровода. Вставьте оставшуюся часть в передатчик расширительной коробки.

Повесьте крючок на кабелепровод. Переместите его и закрепите вешалку на твердой поверхности.





Шаг 3: Нарежьте светодиодные ленты по размеру



Нарежьте светодиодные ленты подходящего размера

. Не забудьте разрезать его в соответствующих стыках, как показано на диаграмме ниже.





Снимите клейкую ленту с полосок.

После этого прикрепите полоски к поверхности, на которую вы хотите установить светильник с датчиком движения.

Помните, светодиодные ленты бывают разных цветов. Поэтому, если вы выбрали разноцветный светодиод, используйте пульт дистанционного управления RGB, чтобы выбрать нужный цвет.



Шаг 4. Соберите лампы



Вкрутите датчик в среднее отверстие крышки патрона лампы.

Пальцами затяните датчик и держатель; не используйте плоскогубцы.

Подключите полоски к датчику, прежде чем подключать его к внешнему передатчику.



Шаг 5. Завершение соединений



Обрежьте кабель, идущий от распределительной коробки, примерно до шести дюймов.

С помощью инструмента для зачистки проводов отсоедините полдюйма от положительной и отрицательной изоляции проводов.

Подсоедините кабель к светодиодным лентам.

Соедините светодиодные ленты с помощью винтов.

Соедините полоски с выключателем.

Затем включите электричество и соответствующим образом отрегулируйте светодиодные ленты.

Убедитесь, что датчик свободно вращается. Это облегчит перемещение датчика в направлении прохождения объекта.



Шаг 6. Установите элементы управления



Настройте правила датчика движения по своему усмотрению. Помните, что вы можете сделать этот шаг позже, чтобы предотвратить неприятные поездки.

Кроме того, правильно отрегулируйте переключатель. Большинство датчиков имеют автоматическое отключение по истечении заданного периода времени.

Вот оно! Всего за шесть простых шагов вы получите функциональную подсветку с датчиком движения. Дайте ему время прогрева около одной минуты. Теперь вы можете проверить его, чтобы увидеть, все ли в порядке. Должно быть, вы хорошо провели время, занимаясь чем-то полезным и экономичным.



Заключение



Технологии становятся стильными с каждым днем. Кажется, что все больше семей и предприятий используют датчики движения. Цель достичь большего с меньшими затратами достигла индустрии систем безопасности. Здесь такие компоненты, как сенсорное освещение, повышают безопасность и занимают меньше места. Кроме того, такие системы потребляют меньше энергии по сравнению с традиционными системами безопасности. Сама техника, тем не менее, не нова. Ранее инженеры применяли концепцию инфракрасной энергии в нескольких других приложениях. Поэтому не бойтесь попробовать это занятие дома.

 Мы надеемся, что этот световод с датчиком движения своими руками был вам полезен. Свяжитесь с нами сегодня, если вам нужны светодиоды или печатные платы для самостоятельной работы, подобной этой.





Как включить прожектор на открытом воздухе с помощью настенного выключателя? | Домой Руководства

Автор Danielle Smyth Обновлено 15 декабря 2021 г.

Хотя прожекторы с датчиком движения являются отличной инвестицией в безопасность, может быть неприятно, если они активируются каждый раз, когда мимо пролетает лист, или, наоборот, если вам нужно выйти и помашите свету, чтобы он загорелся. Уличный датчик движения с выключателем был бы идеален, но как вы можете вручную управлять автоматическим выключателем?

Совет

Можно включить прожектор с датчиком движения с помощью настенного выключателя, если у вас есть соответствующие настройки.

Различные виды прожекторов для наружного освещения

Прожекторы для наружного освещения бывают различных конфигураций, но эксперты LED Lighting Info поясняют, что существует три основные категории. К этим категориям относятся прожекторы с переключателем, прожекторы с управлением движением, не зависящие от переключателя, и прожекторы с управлением движением, управляемые переключателем.

Прожектор, управляемый переключателем, похож на любой другой источник света в вашем доме, в котором положение переключателя определяет, выключен свет или включен. Независимый от выключателя прожектор, активируемый движением, подключается непосредственно к вашей основной электросети. Эти огни технически всегда включены, но датчик движения действует как выключатель самого прожектора. Большинство из этих детекторов движения имеют элементы управления для регулировки диапазона обнаружения и продолжительности света.

Наконец, прожектор с датчиком движения, управляемый переключателем, имеет поток мощности к датчику движения и прожектору, управляемому выключателем света. Выключатель включает прожектор при активации на время, установленное на датчике движения. Настройки детектора движения управляют заливающим светом до тех пор, пока переключатель не будет выключен, деактивируя и прожектор, и датчик движения. Эти извещатели обеспечивают наилучший баланс между прямым управлением и автономной активацией.

Выбор прожектора для добавления

Существует несколько подходов к установке управляемого переключателем прожектора с датчиком движения снаружи вашего дома. Вы можете установить датчик движения на существующий набор светильников, отделить существующий прожектор с датчиком движения от ряда других источников света или установить совершенно новый выключатель и прожектор, управляемый датчиком движения, в конце существующего ряда светильников.

Первым шагом любого электротехнического проекта является отключение питания в вашем распределительном щитке. В то время как электрический выключатель, выключенный, остановит любой поток электричества к розеткам или розеткам, которыми он управляет, лучше избегать любых несчастных случаев и принимать все меры предосторожности.

Установить некоторые датчики движения так же просто, как заменить лампочку. Авторы Home Alarm Report описывают, как некоторые прожекторы имеют встроенные датчики движения, тогда как другие включают в себя промежуточные компоненты, ввинченные между патроном и лампочкой.

Установка управляемого переключателем прожектора с датчиком движения

Следующим шагом по сложности является замена существующего наружного освещения на прожектор с датчиком движения. Авторы 24/7 Home Security объясняют, что это так же просто, как отключить питание, использовать отвертку для удаления существующего светильника и использовать существующую проводку для подключения нового прожектора с датчиком движения. Плоскогубцы с тонкими губками помогут снять и надеть провода, не повредив пальцы, но не сгибайте провод слишком сильно или слишком часто, иначе он ослабнет и сломается.

Добавление выключателя к существующему ряду источников света может быть сложным, но выполнимым. Однако, если вы не сертифицированный электрик, вам следует обратиться за помощью к профессионалу. Работа с электропроводкой может быть опасной задачей, которая может привести к пожару или даже к худшему, если сделать это неправильно.

Эксперты HowStuffWorks и Family Handyman предоставляют более конкретные инструкции по использованию тонального генератора и правильному подключению для выполнения задачи, но читайте их как информативное руководство, объясняющее, что ваш электрик будет делать для вас, а не то, что вы должны предпринять на себя, если вы не эксперт.

Вещи, которые вам понадобятся

Ссылки

• Информация о светодиодном освещении: Нужен ли датчику движения переключатель?
• Отчет о домашней тревоге: как добавить датчик движения к существующему наружному освещению
• Круглосуточная домашняя безопасность: как добавить датчик движения к существующему наружному освещению за 15 минут
• HowStuffWorks: как отследить электропроводку в стене
• Семейный мастер на все руки: 27 советов по самостоятельному подключению выключателей и розеток

Писатель Биография

Даниэль Смит — писательница и контент-маркетолог из северной части штата Нью-Йорк. Она имеет степень магистра наук в области издательского дела Университета Пейс. Она владеет собственным агентством контент-маркетинга, Wordsmyth Creative Content Marketing, и ей нравится писать статьи и блоги для клиентов в различных сферах. смежные отрасли. Она также ведет собственный блог о стиле жизни Sweet Frivolity.

Как установить фонарь безопасности с датчиком движения

21OAK может получать комиссию при покупке по ссылкам на нашем сайте.

Автор Вероника Спаркс 8 августа 2022 г.

Ваш дом — это ваше убежище, и он должен быть там, где вы и ваша семья чувствуете себя в наибольшей безопасности. Защита вашего дома с помощью системы домашней безопасности — это наиболее полный способ его защиты, но если вы не готовы к таким финансовым обязательствам, вы всегда можете установить сигнальный фонарь с датчиком движения снаружи. Чтобы ответить на любые ваши вопросы, мы обсудим преимущества светильников с датчиками движения и способы их быстрой установки, чтобы вам и вашей семье было немного легче спать.

Содержание

• Преимущества прожектора с датчиком движения
• Где установить прожектор с датчиком движения
• Как установить прожектор с датчиком движения

Преимущества охранного фонаря с датчиком движения

Несмотря на то, что они не поставляются со всеми прибамбасами полной домашней системы безопасности, наружные светильники безопасности с датчиком движения дают вам большую отдачу, когда речь идет о обеспечении безопасности вашего дома.

Повышение безопасности

Конечно, основным преимуществом охранного фонаря с датчиком движения является то, что он отпугивает потенциальных злоумышленников. Незваный гость не только будет застигнут врасплох внезапной вспышкой света, но и, скорее всего, отступит и пойдет дальше, так как не хочет, чтобы его видели.

Повышение безопасности

Падения случаются на подъездных дорожках и дорожках домов не только тогда, когда земля мокрая или покрыта льдом, но и когда слишком темно, чтобы увидеть какие-либо опасности спотыкания. С датчиком движения каждый раз, когда вы входите или выходите из дома, вы можете быть уверены, что у вас будет свет, который освещает путь, предотвращая поскальзывания, спотыкания и падения.

Удобство

Уличные светильники с датчиком движения

также означают, что вам не нужно помнить о включении и выключении наружного освещения каждый раз, когда солнце садится или приходит гость. Свет просто включается при обнаружении вашего движения без каких-либо усилий с вашей стороны.

Экономичный

Поскольку системы полной домашней безопасности могут быть дорогими, лампы безопасности с датчиком движения представляют собой более экономичный способ обеспечить безопасность дома без больших затрат.

Где установить светильники с датчиком движения

Чтобы датчик движения на наружном охранном фонаре работал наиболее эффективно, установите его в месте без препятствий, таких как деревья или припаркованные автомобили, которые в противном случае не позволили бы датчику обнаруживать движения в этом районе. Убедитесь, что датчик находится примерно на высоте 10 футов над уровнем земли и в таком положении, при котором любое движение, происходящее в этой области, будет пересекать датчик движения, а не двигаться прямо к нему или от него. Сенсор легче обнаруживает поперечное движение, поэтому убедитесь, что оно перпендикулярно любой пешеходной дорожке.

Эти фонари также наиболее полезны в местах, к которым, скорее всего, попытается проникнуть злоумышленник. Наиболее распространенными точками входа являются двери вашего дома (сзади и спереди) и ваш гараж, поэтому обязательно осветите эти точки входа.

FotoHelin/Shutterstock

Как установить сигнальный фонарь с датчиком движения

Что вам понадобится

• Отвертка
• Тестер напряжения
• Инструмент для зачистки проводов/нож

Шаг 1. Отключите питание и снимите старый светильник

Первый шаг — самый важный для вашей безопасности. Обязательно отключите питание фонаря перед тем, как приступить к демонтажу оригинального фонаря, чтобы случайно не ударить себя электрическим током. Когда в розетке больше нет питания, используйте отвертку, чтобы удалить существующее приспособление, затем используйте тестер напряжения, чтобы проверить оголенные провода, убедившись, что питание полностью отключено.

Шаг 2. Подключите световой сигнал безопасности

Затем подключите провода вашего нового фонаря к проводке в креплении. Используйте соединители проводов, чтобы совместить и соединить три типа проводов, чтобы новый свет имел питание.

• Горячий провод (черный)
• Нулевой провод (белый)
• Провод заземления (обычно зеленый или медный)

Шаг 3: Установите новый светильник

После правильного подключения проводов следуйте инструкциям производителя на светильнике, чтобы установить его на место. Приобретенный вами фонарь должен включать в себя все детали и оборудование, необходимые для его монтажа. В противном случае обратитесь к производителю за дальнейшими инструкциями и получением правильных материалов.

Теперь пришло время проверить свет. Пройдите через него, перед ним, вокруг него, далеко и близко. Не стесняйтесь немного повеселиться, подкрадываясь к нему или перемещаясь по углам, чтобы вы могли почувствовать, как и где датчик обнаруживает движение. На многих моделях вы можете настроить чувствительность и диапазон датчика движения на случай, если свет включается слишком часто или недостаточно хорошо обнаруживает движение.

Уличное освещение в вашем доме имеет важное значение для вашей безопасности, защищенности и удобства, и эти лампы безопасности с датчиками движения могут обеспечить вам и вашей семье столь необходимое спокойствие.

Рекомендации редакции

• С ключом или без ключа: какая система входа в переднюю дверь безопаснее?
• Лучший фильтрующий песок для бассейнов для сверкающего бассейна
• Почему в вашем доме должна быть пальма арека (и как за ней ухаживать)
• Вот лучшие растения, которые можно поставить в душе, чтобы создать убежище, вдохновленное природой.
