Датчик движения для освещения. Как подключить и настроить.

Подробное руководство о выборе датчиков движения, установке и схемах подключения к светильникам. Рассмотрены вопросы: как подключить датчик движения к прожектору, регулировка датчика движения для включения света, как выбрать светильник для подъезда с датчиком движения и т.д.

варианты-установки-датчиков-движения-в-помещениях

Если вы хотите создать автоматизированную систему освещения для комфортной эксплуатации и экономии электроэнергии, то лучшее решение – подключение датчика движения к лампе.

В этой статье мы предлагаем вам познакомиться с основной информацией о принципах действия датчиков, особенностях ИК- и МВ-моделей, а также способах их подключения к различным источникам света: уличным прожекторам, светодиодным светильникам, галогенным и лампам накаливания.

• Как правильно подключить датчик движения к прожектору, если он не поставляется в комплекте?
• Какие возможны схемы подключения?
• На какие параметры необходимо обратить внимание при установке осветительных приборов, чтобы обеспечить стабильную работу датчика движения?

Обо всем этом вы узнаете ниже.

Датчик движения для освещения подъезда, лестничной площадки и комнат. Какие модели стоит выбирать для создания автоматизированной системы освещения?

Производители предлагают два варианта датчиков движений: микроволновый (МВ) и инфракрасный (ИК).

• Инфракрасные датчики. Принцип действия основан на регистрации изменений ИК-излучения в контролируемом пространстве. При появлении человека в зоне действия датчика изменяется интенсивность естественного потока света. Датчик реагирует на появление «нового» ИК-света на фотоэлементе и включает освещение. Экономия электроэнергии при использовании такого прибора достигает до 95%.
• Микроволновые датчики. Принцип действия основан на излучении и обратном приеме электромагнитных волн. При появлении постороннего объекта в запрограммированной стандартной «схеме» пространства, датчик срабатывает и включает световой прибор.

В 90% светильников для подъездов с датчиком движения выбирают ИК-модели, которые, при своей относительно бюджетной цене, срабатывают на расстояние до 5-10 метров, а также имеют ряд настроек для регулировки режимов включения.

МВ-датчики более чувствительны, поэтому их выбирают для систем освещения внутри жилых помещений. Их функционал при правильной настройке позволяет реагировать даже на объекты за дверью, заранее включая свет в техническом помещении, гараже или в коридоре.

схема-установки-датчика-движения

Если вы хотите автоматизировать действующую систему освещения путем отдельной покупки и подключения датчика движения, то необходимо учитывать ряд факторов:

• Для уличных прожекторов рекомендуется выбирать датчики движения со степенью защиты IP65 и выше (корпус не пропускает твердые мелкие частицы и капли). Рабочий диапазон температур ДД должен составлять от -40 до +50°С, чтобы выдерживать любые перепады температур в течение года.
• Светильник для подъезда с датчиком движения IP44 и ниже можно устанавливать, поскольку располагаться он будет «под крышей». Либо надо озаботиться, чтобы над устройствами был предусмотрен отдельный навес. Также в технической документации по эксплуатации следует обязательно соблюсти все рекомендации от производителя по установке.
• С датчиками движения совместимы все светодиодные и галогеновые лампы, прожекторы, а также стандартные лампы накаливания. Все они способны мгновенно включаться по сигналу от ДД и не теряют свой эксплуатационный ресурс при постоянном включении/выключении. Не рекомендуется использовать люминесцентный светильник для подъезда с датчиком движения, поскольку таким осветительным приборам требуется время на включение, а ресурс их работы сокращается на 30-35%. Да и лампы накаливания выгорают в основном при включении, поэтому лучшим вариантов будет светодиодный источник света, тем более, что цены на них в последнее время не такие уж и высокие.

Регулировка датчика движения для включения света

проводится после установки устройства путем выбора настроек чувствительности (пример – исключить срабатывания датчика при приближении животных).

Зона срабатывания у каждой модели определяется техническими характеристиками, а угол обзора зависит от способа установки (для настенных и вкручиваемых в патрон ДД – 120-150°, для потолочных — 360°, для ДД с несколькими вариантами монтажа – 180-360°).

регулировка датчика движения

Перед установкой датчика движения важно убедиться, что в зону «видимости» не попадают объекты, способные излучать свет и тепло, а также другие «преграды», скрывающие человека при его приближении к датчику.

В таких случаях необходимо использовать переходники и подкладки, чтобы разместить ДД под нужным углом.

Как самостоятельно подключить датчик движения к прожектору?

Датчик движения выступает как элемент для замыкания или размыкания в электрической цепи. В комплектацию большинства моделей входят винтовые клеммники с маркировкой. Датчик подключается к светильникам в соответствии указанных маркировок и типа кабеля.

• L – фазный провод (буква L на клемме ДД указывает на место его подключения)
• N – нулевой (нейтральный) провод синего цвета

Фазный провод L напрямую подключается к соответствующей клемме. От клеммы А датчик движения подключается к прожектору или любому другому осветительному прибору. Нейтральный провод N подключается как к датчику, так и к источнику света, замыкая всю цепь.

Ниже представлена схема этого способа подключения.

Подключение датчика движения к лампе напрямую

Важно: Даже если допустить ошибку в подключении и перепутать провода местами на клеммнике, то опасности нет. ДД не будет работать, а об ошибке в схеме подключения будет свидетельствовать выключенный световой индикатор на корпусе.

Варианты подключения датчиков движения к осветительным приборам

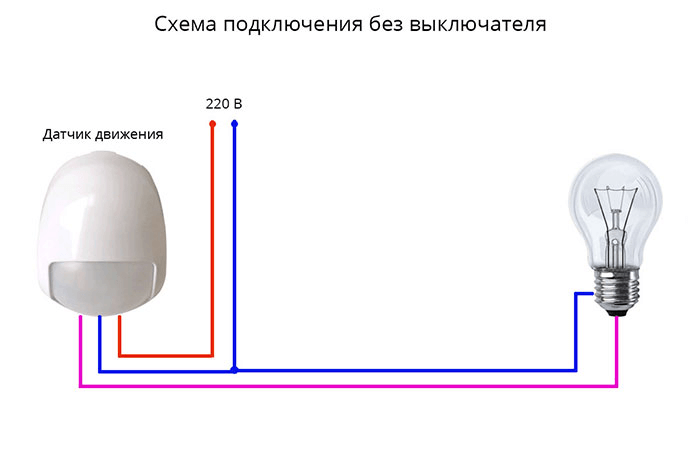

схема подключения датчика движения без выключателя

Эта схема подключения является основной как для уличного освещения, так и для автоматизированных систем внутри помещений. При нахождении в зоне срабатывания датчика свет будет включаться автоматически. После отсутствия любых движений в рабочей зоне на протяжении заданного интервала времени ДД размыкает цепь и выключает освещение. Другие варианты подключения А в следующем варианте подключения датчика движения через 2-клавишный выключатель предусмотрены все возможные способы включения/отключения освещения:

схема подключения датчика движения через 2-клавишный выключатель

1. Когда обе клавиши выключателя выключены — освещение будет отключено в независимости от датчика.
2. Когда включена левая клавиша выключателя (либо обе клавиши) — освещение будет включено в независимости от датчика.
3. Когда включена правая клавиша выключателя, а левая выключена — освещение будет включаться в автоматическом режиме, т.е. через датчик движения (при наличии движения в его зоне).

Если вы хотите получить более подробные консультации, советы от экспертов, а также заказать услуги монтажа автоматизированных систем освещения под ключ в г.Новосибирске – свяжитесь с нами по телефону +7 (383) 328-17-17 либо через сайт — smartcomp.ru

Как Подключить Датчик Движения, Схема Подключения, Настройка, Установка — Подсоединение Датчика Движения к Лампе с Выключателем и Без

Освещение играет очень важную роль в нашей повседневной жизни, ведь свет способен создать настроение и даже обезопасить дом или улицу. Именно для этой задачи идеально подходят светильники с датчиками движения. Благодаря такому прибору можно не только не беспокоиться о незваных гостях, но и значительно снизить расход электроэнергии.

В этой статье мы поговорим подробнее о датчиках движения и расскажем, как их подключать.

Содержание

• Схемы подключения датчика движения
• Как подключить датчик движения три провода
• Как подключить датчик движения без выключателя
• Как подключить датчик движения и выключатель одновременно
• Подключение инфракрасного датчика движения
• Параллельное подключение датчиков движения
• Монтаж и настройка датчиков движения
• Установка датчика движения в квартире
• Установка датчика движения на лестнице
• Установка датчика движения в подъезде
• Как подключить уличный датчик движения

Светильники с датчиками движения используют не только лишь для регулировки освещения, да и в охранных системах. С их помощью можно управлять раздвижными дверями, гаражными воротами и т.д. Также датчики отлично себя зарекомендовали для активации климатической и отопительной техники в системе «Умный дом». По принципу работы датчики движения можно разделить на четыре вида:

• Инфракрасные – датчики, пользующиеся наибольшей популярностью. Их устанавливают как в жилых помещениях, так и в промышленных. Такие датчики реагируют на изменения температуры. Поскольку живые существа излучают тепло, датчики его фиксируют и включают свет. В некоторых случаях инфракрасные датчики могут реагировать только на движущиеся объекты.
• Ультразвуковые – это датчики движения, которые передают звуковые сигналы, а когда человек появляется, сигнал прерывается и включается свет.
• Микроволновые – датчик, имеющий схожий принцип действия на предыдущий вид, но он посылает не звуковые сигналы, а радиоволны.
• Комбинированные – самый надежный датчик, ведь при наличии всех трех видов, датчик 100% будет реагировать на появление человека в поле его действия.

Кроме этого датчики движения делятся и по другим критериям. По типу крепления такие устройства разделяют на: встроенные, накладные, консольные, потолочные светильники с датчиком движения и т. д. Чтобы выбрать светильник с нужным типом крепления, сначала советуем определиться с тем, где именно будет размещен ваш осветительный прибор.

Также датчики движения отличаются по типу питания. Они могут быть проводными или беспроводными.

Схемы подключения датчика движения

Важнейшим этапом при выборе датчика движения является его подключение. От правильного подключения зависит то, насколько корректно будет работать датчик. Поэтому остановимся на этом и поговорим о том, как подключить датчик движения своими руками.

Как подключить датчик движения три провода

Датчики движения подключаются к сети 220 В. Обычно на корпусе устройства показана схема подключения. На такой схеме буква L – это точка включения фазы (черный или коричневый провод), N – это ноль (синий провод), буква A или Ls – это возврат фазы на лампу (красный провод), а желтый, зеленый провод – это заземление.

Базовая схема подключения датчика движения сенсорных приборов на три провода включает: распределительную коробку; автоматический выключатель; контур освещения; датчик движения. Перед подключением проводников к фазной коробке нужно определить, где фазный, а где нулевой проводник. Делают это с помощью мультиметра или контрольной отвертки. Клеммники, кабели и другие расходные материалы для подключения можно выбрать в сети магазинов Брилле при покупке датчиков.

Уборка происходит в распределительной коробке. Сначала собираем на клеммный фазный проводник от автоматического выключателя и от датчика. Затем возводим на одном клеммнике нулевые проводники: от автоматического устройства, датчика движения и контура освещения. Когда нули возведены в одной точке, подключаем к клеммнику проволоку заземления. К четвертому клеммнику подключаем выход от фазного проводника датчика движения и фазный проводник от осветительного контура. Схема готова, если вы все собрали верно, датчик сработает очень верно.

Как подключить датчик движения без выключателя

Чаще датчик подключают к сети вместо выключателя, в таком случае датчик всегда срабатывает автоматически. Все, что нужно для подключения – подвести от клеммы L к фазе провод, а от N должен идти нулевой провод, который нужно подсоединить к осветительному устройству. От клеммы A провод нужно подключить к светильнику.

Обычно такие датчики устанавливают для наружного освещения. Проще всего для этого установить в зоне входа в здание современные светильники со встроенными датчиками движения. Сегодня производители светотехники предлагают прожекторы с датчиками движения разной мощности со сменными источниками света, встроенными светодиодами.

Помимо этого можно купить даже светильники с датчиком движения на солнечной батарее. Эти модели прекрасно справляются с освещением, а сенсоры улавливают движение человека на расстоянии 8-10 м. Встроенный датчик движения на включение света активируется при установке прожектора. Казалось бы, все просто и понятно, но у этого варианта есть один недостаток: если в дальнейшем возникнет необходимость подключить еще один или несколько источников света, то встроенный сенсор к ним нельзя подключить.

Как подключить датчик движения и выключатель одновременно

Универсальная схема, используемая довольно часто при обустройстве освещения для улицы – подключение датчика движения через выключатель. В этой схеме, помимо всех составляющих по базовому варианту, присутствует одноклавишный выключатель, подсоединяемый параллельно датчику движения. Делают это так: фазный проводник клавишного выключателя подсоединяют к клеммнику с фазным проводом от автоматического выключателя. Другой выход от клавишного выключателя идет на контур освещения, его укрепляют на клеммнике с выходом фазного проводника. Эта схема подключения датчика движения с выключателем хороша тем, что позволяет принудительно включать и выключать освещение, когда сенсоры не срабатывают.

Также датчик движения можно подключить сразу к двум или более выключателям. Такая «проходная система» пригодится, когда нужно управлять освещением с двух мест, например, при наличии длинных коридоров или лестниц. Подключение детектора движения с проходными выключателями может отличаться в зависимости от задачи.

Подключение инфракрасного датчика движения

Чтобы правильно подключить датчик движения к прожектору, необходимо знать его внутреннее устройство. Конструкция инфракрасного датчика включает в себя: пироприемники и мультилинзу. Пироприемники находятся за мультилинзой, они необходимы для распознавания инфракрасного излучения. Мультилинза, напоминающая цилиндр, состоит из маленьких линз, фокусирующих инфракрасный свет на пироприемнике. Чем больше в датчике микролинз, тем он чувствительнее.

ИК-датчик можно подключить либо через распределительную коробку, либо в месте, где он расположен. Установка может происходить по разным схемам. Чаще такой датчик подключается с помощью выключателя. Также распространенной схемой является установка инфракрасного датчика без выключателя или подключения к проводке. В последнем случае следует определить провод, идущий к светильнику, от него протянуть новый и соединить с красным контактом датчика.

Параллельное подключение датчиков движения

Если один датчик движения не захватывает всю требуемую территорию, можно подключить еще один дополнительный датчик. Для этого можно руководствоваться схемой параллельного подключения:

То есть, фаза с нулем должна подаваться отдельно на оба датчика, а после этого нужно подсоединить все их выходы к освещению. В результате этого подаётся напряжение на контакты светильника.

Монтаж и настройка датчиков движения

Монтаж и правильная настройка светильников с датчиками движения очень важным процессом, ведь от этого зависит корректность работы вашего прибора. Например, установка датчика на неправильной высоте не позволит охватить сенсорам весь необходимый участок. Поэтому, устанавливая датчики движения, убедитесь, что вы ознакомились со всеми правилами монтажа и настройки.

Настроить сенсор движения можно с помощью переключателей на корпусе прибора. У каждого из них есть обозначения, указывающие на то, за какие настройки отвечает тот или иной переключатель. Регулировка прибора включает:

• выбор оптимального радиуса действия – на модели указаны минимальные и максимальные настройки;
• направление света или волн;
• чувствительность – на датчиках есть кнопка SENS, с ее помощью можно задать оптимальные размеры и скорость движения объекта, при которых загорается свет;
• время – кнопкой TIME настраивают время работы фонарей после того, как датчик уловил движение, эта величина задается от нескольких секунд до минуты и больше;
• степень освещения – этот параметр настраивается кнопкой LIGHT. Если задать минимум, то свет будет включаться, когда полностью станет темно, если средние показатели – сенсор сработает при приближении сумерек.

Здесь особенно важна чувствительность. На минимальных показателях детектор видит только активно движущийся объект приличных размеров. На максимальных он будет включаться при появлении кота или мышки. Подходящую чувствительность подбирают эмпирическим путем.

Также следует заранее позаботиться об инструментах, которые могут понадобиться для процесса монтажа, а именно: перфоратор, отвертка, съемник изоляции, клеммник, наконечник на провод, дюбеля и саморезы.

Установка датчика движения в квартире

Поскольку кроме удобства, ЛЭД светильники с датчиками движения позволяют экономить на электроэнергии, такие приборы все больше набирают популярность. И если раньше они чаще всего использовались преимущественно для улиц, то сегодня такие устройства можно часто встретить и в квартирах или частных домах.

Обычно для квартир используют инфракрасные датчики движения, которые реагируют на человеческое тепло и наиболее уместны для помещений. А при неправильной установке других видов датчиков они могут реагировать даже на покачивание деревьев за окном.

Также советуем использовать для квартиры крепящиеся к потолку датчики движения, ведь тогда угол охвата будет 360 градусов. Кроме того, датчики движения бывают и автономными. В таком случае вы будете иметь в квартире свет даже если будет отсутствовать электроэнергия, ведь такие датчики работают от аккумулятора.

Для того чтобы установить детектор движения в квартире, нужно подключить его к общей проводке через распределительную коробку. Также нужно позаботиться о месте, где будут установлены ваши датчики. Например, часто это бывает коридор, входы в комнаты, подсобное помещение или кладовая.

Позаботьтесь о том, чтобы в радиусе действия датчика не было ламп накаливания. Это может привести к регулярным ошибочным износам датчика.

Установка датчика движения на лестнице

Установка датчика движения на лестнице – это всегда отличная идея, ведь такой вариант освещения очень удобен и прост в использовании. Основным правилом монтажа такого датчика является установка таким образом, чтобы поле зрения датчика охватывало первую и последнюю ступеньки и небольшой участок перед ними. Если один датчик не справляется с этой задачей, рекомендуется установить несколько датчиков: один наверху и один внизу. С таким расположением приборов, свет будет автоматически включаться, как только вы будете появляться у лестницы.

Установка датчика движения в подъезде

Часто мы сталкиваемся с тем, что в подъездах отсутствует свет и тогда в сплошной темноте нужно добраться до собственного дома, что является достаточно трудным и малоприятным заданием. Поэтому монтаж датчиков движения в подъездах будет всегда уместен, ведь это не только даст освещение, когда оно нужно, но и поможет продлить жизнь светодиодным лампам.

Чаще всего в подъездах датчики движения устанавливаются таким образом, чтобы охватывать лестницу или лестничную площадку. Тогда свет будет включаться при подъеме по лестнице. Также распространенным вариантом является подсветка только своей двери.

Как подключить уличный датчик движения

Первое, что необходимо при установке уличных датчиков движения, убедиться, что они подходят для улицы. Корпус таких приборов обязательно должен быть защищен от пыли, ударов и воды. Еще лучше будет дополнительно позаботиться о том, чтобы датчик находился под карнизом.

Следующим шагом будет выбор местоположения вашего датчика. Самыми частыми вариантами установки для улицы являются: калитки и заборы, дорожки, фасады домов, террасы и беседки, у входной двери, подъезды к дому и гаражи, садовые участки и т.д.

Очень важно разместить ваш датчик на правильной высоте. От этого будет зависеть какой участок он будет охватывать. Оптимальным вариантом станет установка датчиков движения на высоте 2-3 метров.

Подключив датчик движения к светильнику по одной из схем выше, убедитесь, что прибор работает и свет включается, когда вы двигаетесь в зоне действия сенсора движения. После этого можно смело переходить к регулировке датчика, а именно: направить направление света, выбрать рабочий участок датчика.

Убедитесь, что поле зрения датчика не перекрывают никакие громоздкие предметы. Они могут привести к некорректной работе ваших приборов.

Подключение уличного светильника с датчиком движения
Подробнее

Датчики движения являются хорошим решением для многих ситуаций: освещение придомовой территории, подъезда, квартиры, частного дома, лестницы и т.д. В любом из этих случаев датчики обеспечат освещение именно в тот момент, когда вы появитесь на этом участке, что является очень удобным и энергосберегающим. Следуя всем правилам подключения и монтажа, вы сможете получить хорошую работу датчика и значительно упростить свою повседневную жизнь.

Как подключить датчик движения к существующему источнику света

БЛОГ

Гораций Хе

Последнее обновление: 9 декабря 2022 г.

Использование активируемого движением света в домах, офисах или общественных помещениях может значительно сократить потери электроэнергии, а также добавить автоматическое освещение без помощи рук. В большинстве случаев выключатель света с датчиком движения является оптимальным решением для использования в помещении, потому что его легко модернизировать и заменить существующий настенный выключатель, а настенный датчик более доступен для пользователей, чтобы иметь возможность ручного управления.

Содержимое

• Шаг 1. Подготовка инструментов для установки
• Шаг 2. Разместите датчик движения
• Шаг 3. Подключите датчик движения к светильнику
• . Шаг 4. Настройка датчика движения

Иногда нам нужно обнаружить движение в более широком диапазоне, когда выключатель света с датчиком движения не справляется с ограниченной областью обнаружения на стене. В этом случае потолочный датчик движения или автономный датчик движения, размещенный на стене, способный обнаруживать людей с углом обзора до 360 градусов с большей зоной чувствительности, прекрасно решит нашу задачу.

Еще одним преимуществом добавления датчика движения, т. е. датчика присутствия, к имеющемуся освещению является то, что вы можете автоматически включать и выключать освещение, которое полностью освобождает руки и подходит для общественных помещений и офисов. Кроме того, потолочный датчик присутствия требует только доступной проводки для установки и более гибок в зависимости от места его размещения, в то время как переключатели настенного датчика должны быть установлены в уже существующую настенную коробку.

Шаг 1. Подготовка инструментов для установки

Прежде чем добавить датчик движения к светильнику, сначала подготовьте эти инструменты, чтобы мы могли ускорить процесс.

• Датчик движения
• Отвертка
• Дополнительно
  • Кусачки: для обрезки проводов при необходимости
  • Разъемы для проводов: большинство выключателей с датчиком движения по умолчанию включают в себя разъемы для проводов в комплекте принадлежностей
  .
  • Тестер напряжения: для определения горячих проводов и проверки отсутствия напряжения
  • Изоленты: для маркировки горячих проводов
  • Соединительная коробка: для крепления и установки датчика движения

Шаг 2. Разместите датчик движения

Отключите питание светильника, к которому вы хотите добавить датчик движения. Найдите место, где вы хотите установить датчик движения между источником питания от вашего дома до света.

Установите распределительную коробку и, при необходимости, отрежьте горячий провод и нейтральный провод для установки и фиксации датчика движения.

Теперь размечаем горячий провод и провод нагрузки.

1. Включите питание и используйте бесконтактный тестер напряжения для проверки каждого черного провода в распределительной коробке. Горячий провод имеет питание, но провод нагрузки к вашему свету не имеет питания.
2. Отключите питание и используйте бесконтактный тестер напряжения для подтверждения.
3. При необходимости пометьте горячий провод изолентой.

Шаг 3. Подсоедините датчик движения к светильнику

Схема подключения типичного потолочного датчика движения

Это стандартная схема подключения датчика движения, и вы можете применить почти все подключения, как указано выше. Проводка довольно проста, похожа на установку выключателя света с датчиком движения.

Необходимо всего 3 провода. L для линейного провода или горячего провода, который является источником питания из вашего дома. L1 предназначен для провода нагрузки, который питает свет. N — это нейтральный провод, и вам нужно просто соединить их вместе.

1. Подсоедините провод от вашего дома к проводу на датчике движения.
2. Подсоедините провод нагрузки к фонарю к проводу нагрузки на датчике движения.
3. Подсоедините нейтральный провод от вашего дома к нейтральному проводу датчика движения.

Шаг 4. Настройка датчика движения

Теперь частично вкручиваем датчик движения в распределительную коробку и включаем питание для проверки наилучшей настройки.

Протестируйте несколько раз и отрегулируйте настройки датчика движения на лучшее значение, например, временную задержку, чувствительность обнаружения движения, датчик освещенности LUX.

Измените датчик движения, чтобы он мог обнаруживать идеальную зону обнаружения движения. Установите и затяните датчик движения.

Установка удаленного датчика движения для освещения (сделай сам)

Обновлено: 23 января 2020 г.

Подключите удаленный датчик для управления осветительными приборами в любом месте дома.

Следующий проект›

Семейный мастер на все руки

Дистанционный датчик автоматически освещает темные тротуары и дворы. И он будет управлять любым осветительным прибором. В этой статье мы покажем вам, как установить удаленный датчик движения на наружное освещение.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Intermediate

Cost

$51–100

Step 1: Getting started

A gangly- Прожектор с детектором движения хорош для отпугивания злоумышленника на заднем дворе, но он не очень хорошо смотрится в вашем доме. Детектор движения удаленного типа является лучшим выбором. Вы можете подключить его к любому типу декоративных приспособлений — даже к существующим — и незаметно установить сбоку.

В этой статье показано, как установить и подключить дистанционный датчик к новым или существующим светильникам. Подключение немного сложнее, чем в большинстве электрических проектов, но даже новичок может справиться с этим, следуя схемам подключения, которые мы предоставляем. Мы не будем подробно описывать самые основные аспекты электромонтажных работ, поэтому вам может потребоваться дополнительное чтение.

Подайте заявление на получение разрешения на электроснабжение в местный отдел инспекции, чтобы инспектор мог проверить вашу работу. Самой сложной частью этого проекта может быть прокладка проводов, соединяющих датчик с осветительными приборами.

В некоторых случаях можно «ловить» провода сквозь готовые стены. Но во многих случаях этот проект практичен только там, где у вас есть открытые шпильки, например, в недостроенном гараже (как мы показываем) или во время крупного проекта реконструкции. Если вам не подходит новая проводка, рассмотрите датчики, которые дают аналогичные результаты, но с небольшой переделкой проводки или без нее.

Выбор датчика

Домашние центры и хозяйственные магазины продают датчики движения (20 долларов США), которые выглядят как те, что установлены на прожекторах. Обычно они маркируются как «запасные» датчики для прожекторов, но вы можете прикрепить один из них к монтажной пластине и использовать в качестве удаленного датчика.

Прежде чем купить датчик на замену, просуммируйте номинальную мощность приборов, которыми он будет управлять. Мощность датчика должна быть не меньше общей мощности приборов. Например, если у вас есть два светильника, каждый из которых рассчитан на лампочку мощностью 100 Вт, датчик должен быть рассчитан на мощность не менее 200 Вт.

Шаг 2: Установите распределительные коробки

Фото 1: Вырежьте отверстия для распределительных коробок

Вырежьте отверстия для распределительных коробок. На штукатурке просверлите ряд отверстий по периметру, выломайте штукатурку долотом, а затем вырежьте обшивку электролобзиком.

Фото 2: Закрепите распределительные коробки на месте

Установите распределительные коробки так, чтобы они были на одном уровне с внешней поверхностью стены. Попросите помощника снаружи расположить коробку, пока вы ее закрепляете.

Для датчика и каждого светильника требуются электрические коробки, вмонтированные в стену (рис. A). Вы также можете перемонтировать коробки в существующих светильниках. Выбрать место для датчика движения несложно: ознакомьтесь с указаниями производителя по дальности обзора и разместите его там, где он сможет «видеть» посетителей или злоумышленников, приближающихся к вашему дому. Как правило, датчик лучше всего обнаруживает движение, если вы поместите его на высоте от 6 до 10 футов над уровнем земли.

Датчик, который мы использовали, может быть установлен на круглой или прямоугольной коробке. Если внутренние стены без отделки, купите ящики, закрепленные на регулируемой штанге (Фото 2). Такая конструкция позволяет расположить коробку в любом месте между шпильками. Если стена закрыта, используйте коробки для «реконструкции», которые крепятся к сайдингу и обшивке стены и улавливают кабель.

Поднесите коробку к стене и обведите ее карандашом. Не ставьте коробку прямо на стойку или другой каркас. С кирпичом или штукатуркой используйте 1/4 дюйма. сверло по каменной кладке, чтобы просверлить ряд отверстий по всему кругу. Затем выломайте середину стамеской (фото 1). На штукатурке вам придется разрезать открытую металлическую сетку ножницами. Вырежьте обшивку за штукатуркой электролобзиком.

Если у вас широкий сайдинг из дерева, цементной плиты или ДВП, вырежьте отверстие в центре доски, чтобы можно было установить приспособление на плоской поверхности. Если у вас есть виниловый сайдинг или ряды сайдинга, которые слишком узкие, чтобы обеспечить плоскую монтажную поверхность, вам понадобится монтажный блок, который подходит по краям внахлест. Пластиковые блоки доступны в домашних центрах. Чтобы вырезать отверстие в любом типе сайдинга, просверлите 3/8 дюйма. просверлите отверстие в стене, а затем вырежьте круг лобзиком.

Рисунок A: Новые распределительные коробки и кабель

Для датчика и каждого осветительного прибора необходимо, чтобы электрические коробки были установлены в стене.

Шаг 3: Варианты проводки

Прежде чем проложить электрический кабель к распределительным коробкам, вы должны определить, как вы будете подключать свою систему. Здесь мы показываем простейший метод: подача питания от распределительной коробки и прокладка кабелей к датчику, а затем к осветительным приборам (рис. B). Вы также можете проложить кабель к приспособлению, а затем к датчику (рис. C). Но детали кабеля и подключения будут немного отличаться.

Просто выберите метод, который облегчит прокладку кабеля. Если ваш датчик будет расположен рядом с выключателем, вам, вероятно, лучше всего подойдет метод, показанный на рисунке B. Если осветительная арматура находится ближе к выключателю, вероятно, лучше всего подойдет метод, показанный на рисунке C. Обе иллюстрации включают дополнительные светильники. Если у вас есть один свет, просто удалите проводку, которая питает второй светильник. Ваша система должна иметь выключатель, который может отключить питание датчика и осветительных приборов. Мы использовали существующий переключатель в существующей распределительной коробке; вам может понадобиться добавить коробку и переключатель.

При любом методе вы можете добавить столько приборов, сколько захотите, при условии, что вы не превысите номинальную мощность датчика. Коробки должны быть определенного минимального размера, чтобы вместить провода. 16-куб.-в. Коробка подходит для всех показанных здесь конфигураций проводки.

Рисунок B: Датчик между выключателем и освещением

Прокладка кабелей от существующего выключателя к датчику, а затем к осветительным приборам — это самый простой способ подключения вашей системы.

Рисунок C: Датчик между индикаторами

Прокладка кабеля к светильнику, а затем к датчику — лучший выбор, если светильник находится рядом с выключателем.

Шаг 4: Проложите кабель к коробкам

Фото 3: Проведите кабель к соединительным коробкам

Сверло 5/8 дюйма. отверстия в центре каркаса стены, чтобы создать путь для кабеля. Затем проложите кабель между распределительными коробками. Закрепите кабель на раме пластиковыми скобами.

Фото 4. Вставьте провода в коробки

Снимите 12 дюймов оболочки кабеля и введите провода в коробку. Если в коробку входят два или три кабеля, пометьте провода малярной лентой и маркером, чтобы избежать путаницы.

После того, как вы определили, как будете подключать систему, проложите электрический кабель между распределительными коробками (фото 3 и 4). Во-первых, посмотрите на существующий кабель, который вы будете использовать для питания датчика и освещения. На пластиковой оболочке кабеля вы найдете одну из следующих цифр: 14/2, 14/3, 12/2 или 12/3. Первая цифра (12 или 14) указывает на сечение провода.

Во втором указано количество проводов в кабеле (плюс оголенный провод заземления). Обязательно купите кабель того же калибра, что и существующий кабель. Если вы планируете следовать рисунку C, вам понадобится кабель с двумя проводами и кабель с тремя проводами.

Отойдите и потратьте несколько минут, чтобы спланировать пути кабелей. Кратчайший путь не всегда лучший. Избегайте путей, которые заставят вас сверлить отверстия в труднодоступных местах или через тяжелые элементы каркаса. В недостроенном гараже протяните провод высоко в стенах или вдоль стропил, где вероятность его повреждения меньше.

Если вам нужно просверлить всего несколько отверстий, недорогой 5/8-дюйм. лопатка работает нормально. Но если вам нужно много сверлить, купите буровое долото. Винт на конце сверла обеспечивает более быстрое бурение с гораздо меньшей нагрузкой. Когда вы проложили путь для кабеля, протяните кабель от коробки к коробке, а затем прикрепите кабель к раме с помощью пластиковых скоб. Поместите скобы в пределах 8 дюймов от каждой коробки и на расстоянии не более 4 футов 6 дюймов друг от друга.

Шаг 5: Подсоедините датчик и освещение

Фото 5: Подсоедините датчик и приспособления

Подсоедините датчик и приспособления, как показано на схемах подключения. Повесьте светильники на оставшийся кусок провода, пока будете выполнять соединения.

Фото 6: Отрегулируйте настройки датчика

Отрегулируйте чувствительность и «время включения» датчика в соответствии с инструкциями производителя.

Когда все кабели на месте, можно подключать датчик и крепления (Фото 5). Заманчиво пройтись по этой части проекта, чтобы увидеть результаты своей работы. Но не торопитесь. При одном неправильном подключении ваша система не будет работать. И найти, где вы ошиблись, проблема.

Если вы подключаетесь к существующим проводам, отрежьте старые оголенные концы и снимите изоляцию, чтобы открыть свежий провод для новых соединений. Выполнив все подключения, включите питание и установите датчик в «тестовый» режим, чтобы убедиться, что система работает правильно. Затем наведите и отрегулируйте датчик (фото 6).

Осторожно: Отключите питание на панели главного выключателя, прежде чем снимать крышку распределительной коробки, которую вы собираетесь использовать в качестве источника питания. Затем проверьте провода внутри с помощью детектора напряжения, чтобы убедиться, что питание отключено.

Энергосберегающие лампы и датчики

Энергосберегающие компактные люминесцентные лампы (CF), предназначенные для наружного использования, становятся все более популярными и экономичными. К сожалению, большинство датчиков движения не предназначены для работы с CF. Некоторые датчики прямо на упаковке сообщают, работают ли они с CF. С другими датчиками вы должны проверить номинальную мощность в спецификациях. Если в номинальной мощности указано «лампа накаливания», но не упоминается «флуоресцентное», предположим, что он не будет работать с CF. Показанный здесь датчик Tuff Dome совместим с CF.

Датчики, не требующие новой проводки

Встроенные датчики
Некоторые наружные светильники имеют встроенный датчик. Эти декоративные лампы работают как прожекторные датчики движения, но выглядят более стильно. Как и любой другой светильник, их установка занимает всего несколько минут. Они не предназначены для управления другими осветительными приборами и доступны в ограниченном диапазоне стилей.

Светильники с беспроводным датчиком движения
Беспроводной датчик работает как пульт дистанционного управления для открывания гаражных ворот. Он посылает радиосигнал на приемник, который включает свет. Для управления существующими светильниками не требуется проводка. Просто вкрутите приемник в розетку и установите датчик в любом месте. Однако у этой системы есть некоторые ограничения. Для датчика требуются батарейки, которые вам придется менять каждые несколько месяцев. В редких случаях радиосигнал не может достичь приемника из-за помех или блокировки. Наконец, абажур или шар на вашем светильнике должен быть достаточно большим, чтобы вместить приемник вместе с лампочкой.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.
