Проверка тензодатчика весов при помощи мультиметра

Механические или электрические неисправности тензодатчиков приводят к неправильной работе весоизмерительных систем или полному выходу их из строя. К счастью, большинство проблем можно определить с помощью нескольких простых тестов, которые описаны ниже в этой статье.

Прежде чем начать проверку, нужно убедиться, что выполняются следующие условия:

Необходимо использовать стабилизированный источник питания. Если напряжение источника будет «гулять», то говорить о стабильных показаниях датчика не приходится. Обычно используется напряжение питания 5 или 10 вольт. Обязательно сверьтесь со спецификацией тензодатчика на предмет необходимого напряжения возбуждения.
Обязательно используйте высокоточный мультиметр, имеющий минимум 2 знака после запятой в диапазоне измерения милливольт (мВ). Многие магазинные мультиметры не обладают достаточно высокой чувствительностью.
Демонтируйте тензодатчик из весовой системы, открутив все болты и монтажные приспособления. Если это невозможно, необходимо учитывать дополнительный вес при проверке баланса нуля.

Визуальный осмотр

При оценке тензодатчика первым шагом всегда необходимо проводить визуальный осмотр. Часто, наметанным глазом, проблема может быть обнаружена до проведения каких-либо измерений. На что обратить внимание:

Нарушение формы или деформация любой части тензодатчика указывает на то, что он испытал недопустимые воздействия, скорее всего произошло превышение максимально допустимой нагрузки, ударная нагрузка или боковая нагрузка. В данном случае рекомендуется полная замена датчика.
Поврежденная сварка: Сварные швы не должны иметь трещин, глубоких выбоин или других аномалий. Нарушения целостности сварного шва может привести к попаданию влаги и пыли в тензодатчик.
Много ржавчины: небольшое количество ржавчины на внешней стороне корпуса не оказывает существенного влияния на работу тензодатчика, но при этом ржавчина может указывать на возможное повреждения внутренней части влагой.
Этой проблемы можно избежать если для влажных сред использовать тензодатчики из нержавеющей стали. Обязательно внимательно осмотрите места герметизации, чтобы увидеть, нет ли признаков ржавчины.
Чрезмерная коррозия: воздействие химических веществ, будь то порошок, газ или жидкость, может привести к коррозии корпуса тензодатчика и его электрических компонентов. В отличие от ржавчины, химическая коррозия может образоваться даже в тензодатчиках из нержавеющей стали. Как и в случае с ржавчиной, обязательно осмотрите корпус, чтобы увидеть, есть ли признаки повреждений.
Повреждение кабеля. Кабель тензодатчика необходимо проверить по всей его длине, начиная с того места, где он соединяется с датчиком. Поврежденный или оборванный кабель может вызвать множество проблем.

Тест нажатием

Тест нажатием можно выполнить, просто наблюдая за показаниями индикатора веса, слегка постукивая по датчику ручкой отвертки или резиновым молотком (никогда не используйте молоток или другой металлический предмет), силу удара подбирайте исходя из номинала предельной нагрузки датчика. Нормальный тензодатчик должен быстро возвращаться в нулевое значение, без скачков показаний. Если тензодатчик уже отсоединен от индикатора, то этот текст можно выполнить с помощью мультиметра во время проверки нулевого баланса.

Баланс нуля тензодатчика

Баланс нуля (выражается в процентах от номинальной мощности) — это значение выходного сигнала тензодатчика при номинальном напряжении питания и отсутствии нагрузки.

Отсоедините тензодатчик от индикатора.
Убедитесь, что на датчик не подается весовая нагрузка и что провода питания подключены к источнику напряжения, подающему рекомендуемое для этого датчика питание, указанное в техническом описании. (Это напряжение можно подать с весоизмерительного прибора, оставив подключенными только соответствующие провода)

Подключите мультиметр к сигнальным проводам тензодатчика и измерьте его.
Примечание: Тензодатчики имеют параметр который называется «Рабочий коэффициент передачи (РКП)», который указывается в паспорте в единицах мВ на В; напряжения питания и выходного сигнала в Вольтах. При использовании питания 5 В тензодатчик, имеющий РКП равное 2 мВ / В, выдает на сигнал в 10 мВ при полной нагрузке на датчик.
Отклонение нулевого баланса, превышающее допуск, указанный в паспорте тензодатчика (обычно от 1%), свидетельствует о том, что датчик поврежден.

Измерение напряжения баланса нуля тензодатчика при помощи мультиметра

Пример: на основании вышесказанного: при питании 5В, и РКП 2мВ/В, при полной нагрузке на датчик напряжение на сигнальных проводах будет 5В x 2мВ/В = 10мВ. Следовательно, без нагрузки напряжение на выходе не должно превышать один процент от 10мВ, т.е. на выходе будет не больше чем 0.1мВ.

Проверка баланса моста

Используя мультиметр измерьте сопротивление на плечах резистивного моста датчика.

Убедитесь что тензодатчик отключен от цепи питания, и на него не оказывается воздействие.
Закоротите сигнальные провода, скрутив их.
Измерьте и запишите сопротивление между сигнальным выходом и выводом отрицательного питания.
Измерьте и запишите сопротивление между сигнальным выходом и выводом положительного питания.
Оба показания обычно должны отличаться не более чем на 1 Ом друг от друга. Отличие более чем на 1 Ом, почти всегда указывает на неисправность датчика.

Входное и выходное сопротивление тензодатчика

Используя мультиметр (в режиме измерения сопротивления), сравните входное и выходное сопротивление моста тензорезистора.

Чтобы измерить входное сопротивление моста, поместите щупы мультиметра между выводами +Exc и -Exc.
Чтобы измерить входное сопротивление моста, поместите щупы мультиметра между выводами + Sig и -Sig.
Оба показания должны соответствовать значениям указанным в спецификации тензодатчика.

Измерение входного сопротивления тензодатчика при помощи мультиметра

Сопротивление моста:

Способом указаным выше, выполните следующие измерения сопротивлений:

Между +Exc и +Sig
Между -Exc и +Sig
Между +Exc и -Sig
Между -Exc и -
В большинстве случаев эти показания не должны различаться более чем на 1 Ом, но старые модели тензодатчиков могут быть исключением.

Для более точной диагностики рекомендуется обратиться либо в сервисный центр, либо к производителю тензодатчика.

Как проверить тензодатчик — CAS КСТ

Тензодатчик — основной компонент весоизмерительного оборудования. Датчики различаются по форме, материалу исполнения, допустимой нагрузке, классу защиты от внешнего воздействия (влаги, загрязнений, молнии).

Как работает тензодатчик

При размещении груза на весоприемной платформе датчик под воздействием давления деформируется. Внутри конструкции из алюминия, стали или сплава располагаются тензорезисторы и электросхемы. После деформации информация о механической деформации сначала передается на резисторы, а далее на удаленный или встроенный весовой терминал.

Тензодатчиками оборудованы практически все весовые приборы, поскольку такие датчики обеспечивают высокую точность измерений. В некоторых весах устанавливают сразу несколько датчиков, что обеспечивает более точные показания.

Кроме того, в этом есть дополнительный плюс — весы сохраняют работоспособность даже при выходе одного датчика из строя.

Виды тензодатчиков

Датчики различаются между собой по целому ряду критериев. По этой причине многие заказчики испытывают затруднения при подборе тензодатчиков.

Виды:

По классу точности различают A, B, C, D, где А — самый высокий уровень точности. Кроме того, необходимо обращать внимание на цифру после латинской буквы. Так, датчик с маркировкой D2 будет точнее, чем D1. Самый распространенный тип — С3.

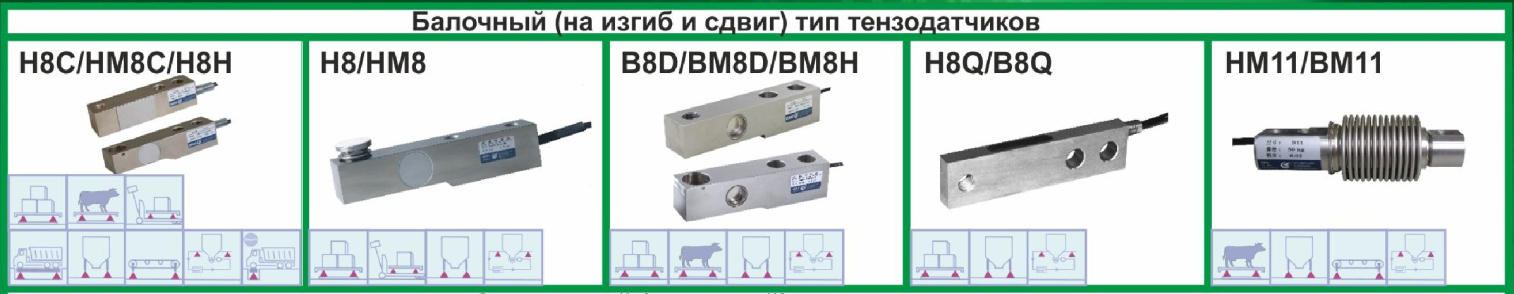

По конструкции датчики бывают балочными в форме параллелепипеда — это самый распространенный вид. При выборе необходимо обращать внимание на конструкцию весов. Так, весы-крюки работают по другому принципу, нежели напольные или настольные весы, поэтому крановым весам подходят S-образные датчики, в которых измеряемый тип деформации — растяжение, а не сжатие. В автовесах обычно установлены цилиндрические или колонные датчики, в чеквейерах и транспортных весах — шайбы мембранного типа.
По степени защиты самые защищенные датчики имеют класс IP67-68. Они рассчитаны на работу при неблагоприятных условиях среды.
По материалу самые прочные датчики — из стали. Их устанавливают в различные типы весов, включая индустриальные, которые используют для промышленности и строительства.

Проверка тензодатчиков — важный этап работы с весами. От исправности датчика зависит точность измерений, а электрические или механические повреждения не только влияют на качество работы, но и приводят к выходу оборудования из строя.

Как проверить тензодатчик на исправность

Перед самостоятельной проверкой датчика необходимо убедиться в стабильном источнике питания (сверяйтесь по инструкции о необходимом уровне напряжения). Используйте высокочувствительный мультиметр, приобретайте инструмент в специализированных торговых точках. Отсоедините датчик и осмотрите на наличие визуальных повреждений.

Как проверить тензодатчик:

Заметная деформация конструкции свидетельствует о механическом повреждении в результате удара по платформе или корпусу, или по причине недопустимой нагрузки. Хотя у тензодатиков есть запас НПВ, регулярные или значительные перегрузы ведут в поломке конструкции. Механические повреждения — это практически всегда замена датчика.
Нарушение сварки. Может указывать на попадание влаги или пыли внутрь конструкции.
Нарушение целостности кабеля. Обычно недостаток заметен невооруженным глазом.
Измерьте полную нагрузку, учитывая питание (измеряемое в В) и РКП. При полной нагрузке при питании в 10 В и РКП 3 мВ/В, на приборе должны быть показатели 30 мВ. Без нагрузки показатель не должен отклоняться более чем на 1 %. Другие данные свидетельствуют о выходе из строя.

Измерьте показатели между выводом положительного и отрицательного питания. Убедитесь, что разница не превышает 1-2 Ом.

Для сверки с показателями используйте паспорт устройства, для более детальной диагностики обращайтесь в сервисный центр производителя или поставщика. На неисправности указывают дрейфы показателей, колебание нуля или отсутствие результатов измерений.

Причиной поломки могут стать:

ударные нагрузки;
попадание электрического разряда во время грозы;
нарушение целостности конструкции и попадание на элементы химических веществ, грязи, жира, воды;
вибрационные нагрузки и электромагнитное поле;
скачки напряжения электросети;
неграмотная установка.

Если весы подверглись внешнему воздействию, проверьте датчик, а в случае сомнений в исправности отправьте устройство на осмотр в сервисный центр компании «КСТ». В России мы представляем интересы производителя CAS, имеем представительства в каждом регионе страны. У нас вы можете получить консультацию, приобрести датчики разного типа и воспользоваться услугами сервиса.

Поиск и устранение неисправностей и тестирование тензодатчика

Существует ряд механических и/или электрических неисправностей, которые могут вызвать ошибки в системах взвешивания с тензодатчиками. К счастью, большинство проблем можно обнаружить с помощью нескольких основных тестов, подробно описанных ниже, как устранить неполадки с тензодатчиком. Эти тесты помогут вам определить, требуется ли ремонт тензодатчика.

Внизу страницы вы найдете печатную форму для записи данных во время тестирования. Вы также можете отправить свои данные для бесплатного анализа. Нажмите кнопку «Продолжить» в нижней части формы, и технический специалист Load Cell Central просмотрит данные и свяжется с вами по поводу результатов.

Прежде чем начать, убедитесь, что выполнены следующие условия:

Требуется стабильный источник питания. Если источник питания колеблется, показания тензодатчика также будут меняться. Желательно 10В, но не более 15В.
Некоторые тензодатчики меньшего размера рассчитаны на напряжение до 6 В. Обязательно сверьтесь с техническими данными тензодатчика для получения информации о требуемом напряжении возбуждения.
Обязательно используйте высокоточный мультиметр, имеющий не менее 2 знаков после запятой в диапазоне милливольт (мВ). Многие мультиметры в магазине не обладают достаточно высокой чувствительностью, чтобы обеспечить надежную обратную связь.
Снимите тензодатчик с любого корпуса или монтажного узла. Сюда входят рым-болты и скобы. Если оборудование не может быть удалено, необходимо учитывать дополнительный вес, чтобы точно оценить нулевой баланс.

Физический осмотр

При оценке тензодатчика первым шагом всегда является проведение физического осмотра. Часто проблема с тензодатчиком может быть обнаружена наметанным глазом до того, как будут выполнены какие-либо другие тесты.

На что обратить внимание:

Нарушения формы или структурной целостности любой части датчика: коробление, изгиб, волнистость или другая деформация металлического корпуса датчика указывает на перегрузку датчика веса. , ударная нагрузка или боковая (неосевая) нагрузка. Когда физическое повреждение не позволяет датчику веса вернуться к своей форме нулевой нагрузки, целостность датчика была нарушена, и датчик веса должен быть заменен.
Поврежденная сварка: сварные швы не должны иметь трещин, глубоких выемок или других аномалий. Нарушения целостности сварного шва могут привести к попаданию влаги и пыли в тензодатчик.
Чрезмерная ржавчина: В то время как небольшое количество внешней ржавчины обычно является доброкачественным, чрезмерная ржавчина снаружи указывает на то, что внутренняя часть датчика нагрузки может быть повреждена влагой. Воздействие влаги наносит вред тензодатчику как внутри, так и снаружи. Этой проблемы обычно можно избежать, выбрав герметичный тензодатчик из нержавеющей стали для использования во влажной, сырой или влажной среде. Обязательно внимательно осмотрите участки уплотнения, чтобы увидеть, нет ли признаков повреждения уплотнения ржавчиной.
Чрезмерная коррозия: Воздействие химикатов, будь то порошок, газ или жидкость, может вызвать коррозию корпуса тензодатчика и электрических компонентов. Химическая коррозия может возникать даже в тензодатчиках из нержавеющей стали. Если коррозия носит не только поверхностный характер, это может означать внутреннее повреждение тензодатчика. Как и в случае ржавчины, обязательно осмотрите участки уплотнения, чтобы увидеть, есть ли признаки повреждения уплотнения коррозией.
Повреждение кабеля. Кабель тензодатчика необходимо проверить по всей его длине, начиная с того места, где он соединяется с датчиком. Поврежденный или сломанный кабель может вызвать множество проблем. Оборванные или поврежденные провода представляют собой очевидную проблему, но даже небольшие порезы или потертости на корпусе могут позволить влаге проникнуть в датчик веса, что приведет к повреждению внутренней работы датчика.

Тест на постукивание

Тест на постукивание можно выполнить, просто наблюдая за индикатором, слегка постукивая по нему рукояткой отвертки или резиновым молотком (никогда не используйте молоток или другой металлический предмет). Резкие скачки на дисплее указывают на внутреннее повреждение тензодатчика. Убедитесь, что все краны достаточно легкие, чтобы не повредить корпус тензодатчика.

Если тензодатчик уже был отсоединен от индикатора, эту проверку можно выполнить с помощью мультиметра во время проверки нулевого баланса.

Нулевой баланс
Нулевой баланс (выраженный в процентах от номинального выхода) — это измерение выходного сигнала тензодатчика при номинальном возбуждении и без нагрузки.

Если это еще не сделано, отсоедините тензодатчик от индикатора.

Убедитесь, что к ячейке не подключена нагрузка, а провода возбуждения подключены к источнику напряжения, настроенному на рекомендуемое напряжение возбуждения, указанное в техническом описании. (Это напряжение возбуждения часто может подаваться индикатором, оставляя подключенными только провода возбуждения)

С помощью мультиметра измерьте напряжение на сигнальных проводах.

Примечание. Тензодатчики рассчитаны в мВ/В; возбуждение и выход указаны в вольтах. При возбуждении 10 В тензодатчик, рассчитанный на 2 мВ/В, будет выдавать 20 мВ при полной шкале.

Отклонение нулевого баланса, превышающее допуск, указанный в паспорте весоизмерительного датчика (ОБЫЧНО 1%), свидетельствует о том, что датчик, вероятно, был поврежден в результате перегрузки.

Пример: Учитывая приведенные выше данные (c), вы должны увидеть на своем измерителе не более 0,2 мВ при нулевой нагрузке.

Если применяется напряжение возбуждения, отличное от 10 В, используйте следующую формулу:

F x E = O

Где «F» — номинальный выходной сигнал датчика веса при полной шкале в мВ/В , «E» — напряжение возбуждения в вольтах, а «O» — выходной сигнал полной шкалы в мВ . Ваш нулевой баланс не должен превышать 1% (или другой процент, указанный в таблице данных) от «0» как в положительном, так и в отрицательном значении.

Проверка баланса: Используя настройку в омах (Ом) на мультиметре, сравните сопротивление на каждой стороне мостовой схемы.

Убедитесь, что тензодатчик отключен от источника питания и к нему не подключена нагрузка.

Закоротите сигнальные провода, скрутив или защелкнув их.

Измерьте и запишите сопротивление между сигнальными проводами и проводом -Exc.

Измерьте и запишите сопротивление между сигнальными проводами и проводом +Exc.

Два показания обычно должны отличаться друг от друга в пределах 1 Ом. (Результаты, отличающиеся более чем на 1 Ом, почти всегда указывают на неправильную нагрузку ячейки)

Сопротивление возбуждения/сигнала: С помощью мультиметра (настройка Ом, Ом) сравните входное сопротивление моста и выходное сопротивление.

Чтобы получить входное сопротивление моста, поместите измеритель между выводами +Exc и -Exc.

Чтобы получить выходное сопротивление моста, поместите измеритель между выводами +Sig и -Sig.

Оба показания должны находиться в пределах спецификаций, указанных в техническом описании весоизмерительного датчика.

Сопротивление перемычки: Таким же образом, как описано выше, выполните следующие измерения:

В этом тесте проверяется каждый датчик отдельно.

+Exc до +Sig

–Exc до +Sig

+Exc до –Sig

– Exc to – Sig

В большинстве случаев эти показания должны отличаться друг от друга в пределах 1 Ом, но более старые тензодатчики могут быть исключением.

Чтобы поставить точный диагноз, введите свои показания в форму ниже, и технический специалист Load Cell Central просмотрит данные и свяжется с вами по поводу результатов.

Печатная форма

Что такое напряжение возбуждения и имеет ли оно значение?

Величина напряжения, используемая для возбуждения схемы моста Уитстона внутри тензодатчика. Это напряжение необходимо для создания линейного выходного сигнала, который затем можно преобразовать в измерение силы.

Более высокое напряжение возбуждения дает более высокий выходной сигнал, который легче измерить и оцифровать. Однако, если максимальное напряжение возбуждения превышено, повышенный ток приводит к чрезмерному нагреву, что приводит к искажению сигнала и повреждению тензодатчика.

В чем разница между полной выходной мощностью, номинальной выходной мощностью и чувствительностью?

Номинальная выходная мощность — это электрическая выходная мощность тензодатчика, когда он нагружен до номинальной грузоподъемности, а полная выходная мощность обычно составляет диапазон выходных значений (также называемый размахом) во всем диапазоне измерений тензодатчика (то есть его выходной сигнал при максимальной нагрузке минус выходной сигнал при минимальной нагрузке).

Дара Трент, директор по техническому содержанию

Работая в Load Cell Central с 2017 года, Дара работает напрямую с нашими инженерами и техническими специалистами, создавая точный и актуальный контент для обслуживания и информирования наших клиентов. Помимо написания контента, она также занимается графическим дизайном и интернет-маркетингом.

Ваше имя

Адрес электронной почты

Название компании

Комментарии

Огонь горячий или холодный?*
*Для проверки

Как определить, что тензодатчик неисправен

Перейти к содержимому

Наблюдаете ли вы какие-либо из перечисленных ниже признаков при использовании вашей измерительной системы тензодатчика? Это может указывать на то, что ваш тензодатчик может быть сломан. Используйте наше руководство ниже, чтобы узнать, сломан ли ваш тензодатчик.

Признаки того, что ваша нагрузочная ячейка может быть сломана

Непоследовательные показания дисплея

Показания дисплея продолжают колебаться вверх и вниз

. Дисплей не вернется в ноль, когда нагрузка будет удалена

9 5. Нулевой баланс резко изменился

Дисплей неправильно показывает перегрузку

Дисплей показывает отсутствие нагрузки при приложении нагрузки

Показания дисплея не меняются при приложении нагрузки

Существует несколько причин, по которым ваш тензодатчик может показывать признаки, указанные выше. These could be due to:

Shock Overload

Lightning or Electrical Surges

Mishandling

Moisture or Water Ingress

Corrosion

Broken Cable Connections

Короткое замыкание

Существует несколько проверок, которые вы можете выполнить на месте, чтобы определить, неисправен ли ваш весоизмерительный датчик, прежде чем отправлять его поставщику для ремонта. Выполняйте следующие проверки на месте только в том случае, если это безопасно. Не пытайтесь использовать их в опасной зоне ATEX.

Визуальная проверка

Визуальная проверка не только тензодатчика, но и всей измерительной системы позволит определить возможное место неисправности. На что следует обратить внимание:

Повреждение датчика веса – Коррозия или износ, деформация, трещины

Кабельные соединения и кабельная сборка – Порезы или износ датчика веса до подключенных измерительных устройств

Препятствия между нагрузкой – Все, что находится между нагрузкой Ячейка и измеряемый блок

Монтажные поверхности – Ровные или неровные, механические опоры правильно размещены

Примечание. Для приложений с несколькими датчиками веса необходимо отсоединить все другие датчики веса от отдельного датчика веса, который вы тестируете. .

Проверка нулевого баланса

Для проверки нулевого баланса тензодатчиков необходимо выполнить следующее.

Отсоедините отдельные тензодатчики от систем с несколькими тензодатчиками.

Снимите весь вес с тензодатчиков

Подключите тензодатчик к стабильному источнику питания 10 В постоянного тока (используйте внешний источник) Разделите это значение на напряжение питания (в данном случае 10 В пост. тока)

Сверьте эту цифру с нулевым балансом сертификата калибровки, предоставленного вашим поставщиком.

Если значение нулевого баланса значительно отличается от данных в сертификате калибровки, это может указывать на то, что тензодатчик подвергся перегрузке. Умеренная перегрузка приведет к необратимой деформации тензодатчиков, и их потребуется отправить обратно поставщику для ремонта, в то время как сильная перегрузка обычно физически деформирует сам тензодатчик, а это означает, что его необходимо заменить.

Проверка сопротивления изоляции

Отсоедините тензодатчик от распределительной коробки, индикатора или дисплея.

Соедините все провода вместе

С помощью мегомметра измерьте сопротивление изоляции между выводами и корпусом тензодатчика

С помощью мегометра измерьте сопротивление изоляции между выводами и экраном кабеля.

Наконец, измерьте сопротивление изоляции между корпусом тензодатчика и экраном кабеля.

Сравните это значение с значением сопротивления изоляции, указанным в сертификате калибровки или в паспорте.

Если сопротивление изоляции значительно отличается, это может быть результатом попадания влаги внутрь тензодатчика.

Проверка сопротивления входа, выхода и перемычки

Для сопротивления входа и выхода:

Отсоедините тензодатчик от распределительной коробки, индикатора или дисплея.

С помощью омметра измерьте входное сопротивление между выводами возбуждения.

С помощью омметра измерьте выходное сопротивление между сигнальными проводами.

Сопротивление перемычки:

С помощью омметра измерьте сопротивление от -ve сигнального провода и -ve провода возбуждения.

С помощью омметра измерьте сопротивление положительного сигнального провода и положительного провода возбуждения.

В большинстве случаев разница между этими двумя цифрами должна быть ≤1 Ом.

Сравните эти цифры с сертификатом калибровки или спецификацией.

Если значение сопротивления моста значительно отличается от данных в сертификате калибровки, это может указывать на короткое замыкание в тензодатчике. Это может быть связано с ударной перегрузкой, молнией или скачком напряжения.

Что мне теперь делать?

После проведения указанных выше испытаний весоизмерительного датчика, если вы считаете, что он неисправен, мы рекомендуем отправить его обратно вашему первоначальному поставщику.
