Как работает генератор Ройера на полевых транзисторах. Какие преимущества имеет данная схема для индукционного нагрева металлов. Какие компоненты используются в генераторе Ройера.
Принцип работы генератора Ройера на полевых транзисторах
Генератор Ройера представляет собой автогенератор с положительной обратной связью, используемый для создания высокочастотных колебаний. В классической схеме применяются биполярные транзисторы, но для повышения эффективности и мощности их можно заменить на полевые (MOSFET).
Основные элементы схемы генератора Ройера на полевых транзисторах:
- Два мощных полевых транзистора
- Трансформатор с тремя обмотками
- Конденсатор в колебательном контуре
- Резисторы для смещения затворов транзисторов
Как работает данная схема?
- При подаче питания один из транзисторов начинает открываться
- Через первичную обмотку трансформатора протекает нарастающий ток
- В обмотке обратной связи наводится напряжение, еще больше открывающее первый транзистор и запирающее второй
- Когда сердечник входит в насыщение, ток перестает расти
- Напряжение в обмотке обратной связи меняет полярность
- Первый транзистор закрывается, второй открывается
- Процесс повторяется с противоположной полярностью
Таким образом возникают устойчивые высокочастотные колебания, которые через вторичную обмотку передаются в нагрузку.
Преимущества генератора Ройера для индукционного нагрева
Генератор Ройера на полевых транзисторах имеет ряд важных преимуществ для применения в индукционном нагреве металлов:
- Простота схемы и надежность работы
- Высокий КПД (до 90%) за счет ключевого режима транзисторов
- Возможность получения высокой выходной мощности (десятки кВт)
- Работа на высоких частотах (сотни кГц), оптимальных для нагрева
- Автоподстройка частоты под параметры нагрузки
- Устойчивость к коротким замыканиям в нагрузке
Какие еще преимущества дает использование полевых транзисторов в генераторе Ройера? Они обеспечивают более высокую скорость переключения по сравнению с биполярными, что позволяет повысить рабочую частоту. Кроме того, полевые транзисторы проще в управлении и имеют меньшие потери на переключение.
Основные компоненты генератора Ройера на полевых транзисторах
Рассмотрим более подробно ключевые элементы схемы:
Полевые транзисторы
Для мощных генераторов применяются MOSFET-транзисторы на напряжение 500-1000В и ток 20-100А. Важные параметры:
- Низкое сопротивление канала в открытом состоянии
- Малая входная емкость
- Высокая скорость переключения
- Достаточная теплоотдача корпуса
Популярные модели: IRFP460, STW45NM50, IXFH32N50.
Трансформатор
Сердечник трансформатора выполняется из феррита с низкими потерями на высоких частотах. Количество витков обмоток подбирается экспериментально. Типичное соотношение:
- Первичная обмотка: 10-20 витков
- Вторичная обмотка: 2-5 витков
- Обмотка обратной связи: 2-4 витка
Сечение провода выбирается с учетом протекающих токов и скин-эффекта.
Конденсатор колебательного контура
Применяются высокочастотные конденсаторы с малыми потерями:
- Слюдяные
- Керамические высоковольтные
- Пленочные полипропиленовые
Емкость подбирается для получения нужной резонансной частоты с индуктивностью первичной обмотки трансформатора.
Расчет и настройка генератора Ройера
При проектировании генератора Ройера на полевых транзисторах необходимо провести ряд расчетов:
- Определить требуемую выходную мощность и рабочую частоту
- Рассчитать параметры трансформатора (число витков, сечение провода)
- Подобрать емкость конденсатора колебательного контура
- Выбрать подходящие полевые транзисторы по напряжению и току
- Рассчитать цепи управления затворами транзисторов
Как настроить генератор Ройера после сборки? Основные этапы:
- Проверка работоспособности на пониженном напряжении питания
- Измерение частоты генерации и формы выходного сигнала
- Подстройка емкости колебательного контура для получения нужной частоты
- Оптимизация цепей управления затворами для минимизации коммутационных потерь
- Тестирование на полной мощности с контролем нагрева компонентов
Применение генератора Ройера в индукционном нагреве металлов
Генераторы Ройера на полевых транзисторах широко используются для индукционного нагрева металлов в различных областях:
- Плавка металлов в небольших объемах
- Пайка и сварка металлических деталей
- Термообработка (закалка, отпуск, отжиг)
- Нагрев заготовок перед ковкой или штамповкой
- Зональный нагрев труб для гибки
Какие преимущества дает индукционный нагрев по сравнению с другими методами? Основные достоинства:
- Высокая скорость нагрева
- Локальность воздействия
- Отсутствие открытого пламени
- Экологичность процесса
- Точный контроль температуры
- Высокая энергоэффективность
Модификации и улучшения схемы генератора Ройера
Базовая схема генератора Ройера может быть улучшена для повышения эффективности и расширения функциональности:
Добавление предварительного усилителя
Установка драйвера затворов позволяет:
- Уменьшить время переключения транзисторов
- Снизить коммутационные потери
- Повысить рабочую частоту генератора
Использование резонансного инвертора
Добавление последовательного резонансного контура обеспечивает:
- Работу транзисторов в режиме переключения при нулевом напряжении
- Снижение динамических потерь
- Повышение КПД схемы
Внедрение системы управления
Микроконтроллерное управление позволяет реализовать:
- Плавный пуск генератора
- Стабилизацию выходной мощности
- Защиту от перегрузок и коротких замыканий
- Программирование режимов нагрева
Сравнение генератора Ройера с другими схемами для индукционного нагрева
Как генератор Ройера соотносится с альтернативными схемами индукционного нагрева?
| Параметр | Генератор Ройера | Полумостовой инвертор | Последовательный резонансный инвертор |
|---|---|---|---|
| Сложность схемы | Низкая | Средняя | Высокая |
| КПД | 80-90% | 85-92% | 90-95% |
| Максимальная мощность | До 50 кВт | До 100 кВт | Свыше 100 кВт |
| Диапазон рабочих частот | 10-500 кГц | 20-100 кГц | 10-1000 кГц |
| Стоимость реализации | Низкая | Средняя | Высокая |
Как видно из сравнения, генератор Ройера занимает промежуточное положение, сочетая простоту реализации с достаточно высокими характеристиками.
что это такое и как оно работает
Вступление
Сегодня мы попытаемся понять, что же такое генератор Ройера на примере CCFL конвертера, соберем его прототип, а так же изучим принцип работы.
Предыстория
Попал ко мне в руки давеча нерабочий сканер, чинить его не было никакого смысла, поэтому он пошел на запчасти. Снял я с него CCFL (cold cathode fluorescent lamp) лампу, конвертер и решил с ними поиграться.
Но конвертер оказался нерабочим, а так как поиграться очень хотелось, я решил его восстановить. Так как при замене сгоревшего транзистора у китайской платы начали отслаиваться дорожки, я решил сделать свою, заодно поподробнее изучить принцип работы и написать статью на Хабр, может быть кому-то будет интересно.

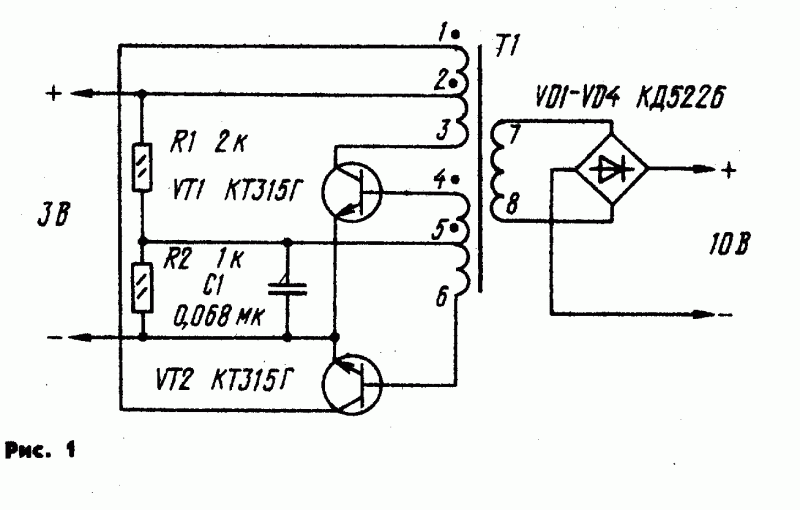

Схема и принцип работы
Итак, вернемся к Ройеру. Схема, запатентованная в 1954 году Джорджем Х. Ройером, представляет из себя резонансный автогенератор, собранный по топологии пуш-пулл. Вообще, модификаций этой схемы много, но все они отличаются вариациями обмотки связи, и по принципу работы одинаковы. Есть так же генератор Ройера на полевых транзисторах, но это совсем другая схема. В данной статье мы рассматриваем только модифицированный генератор Ройера на биполярных транзисторах, с обмоткой связи без отвода, наиболее часто использующейся в балластах CCFL. Рассмотрим схему:
При подаче питания ток течет к базе транзистора Q2 через резистор R1. Этот резистор служит только для запуска, и с ним связан один момент, но о нем чуть позже. Транзистор Q2 начинает отпираться и через его переход коллектор-эмиттер и часть первичной обмотки начинает течь ток, а также начинает заряжаться конденсатор C1. В этот момент наводится напряжение в обмотке связи, и ток начинает вытекать из базы Q1, втекая в базу Q2. Транзистор Q1 удерживается запертым, а Q2 открывается еще больше, но, поскольку первичная обмотка с контурным конденсатором C1 составляет колебательный контур, через некоторое время заряженный конденсатор C1 начинает отдавать ток в первичную обмотку в обратном направлении, и в обмотке связи ток начинает течь наоборот.
Транзисторы Q1 и Q2 меняют свои состояния на противоположные и процесс генерации стабилизируется на резонансной частоте контура, в результате чего в нем образуются синусоидальные колебания, а во вторичной обмотке наводится напряжение. Дроссель L1 накапливает энергию и отдает ее в момент переключения транзисторов, как бы повышая напряжение питания, а так же с конденсатором C2 составляет LC-фильтр.
Плата и компоненты
Через полчаса работы я развел плату и отправил ее травиться (архив с полезностями, в том числе плата в PDF, доступен по ссылке в конце статьи), а сам успел попить чай.
Я немного изменил схему, в частности, поставил PNP транзисторы, поскольку подходящих NPN под рукой не оказалось, а так же добавил второй резистор.
И добавил я его не просто так, помните, я обещал рассказать о резисторе для запуска? В идеале он должен быть несколько десятков килоом, чтобы не влиять на работу, но суметь запустить процесс, а управление транзисторами должно осуществляться исключительно обмоткой связи.
Но хитрым китайцам жалко меди, и поэтому в обмотке связи только два витка, и с резистором положенного сопротивления лампа даже не зажигается. Но они ставят резистор более низкого сопротивления, в результате транзистор с эти резистором в базе работает в более нагруженном режиме, он то и сгорел. Я не стал перематывать трансформатор, а поставил более мощные транзисторы и два резистора. Теперь помимо обмотки связи транзисторы отпираются при помощи этих резисторов, в результате мощность балласта повысилась с 4 до 20 ватт, но это предел как для трансформатора, так и для транзисторов.
Испытания
Теперь мы можем снимать дуги и питать CCFL трубки с этого драйвера. Питание схемы 12 вольт.
Архив с полезностями доступен по ссылке: https://cloud.mail.ru/public/cW1r/BtRwrzVJi
Буду рад, если статья была полезной или интересной!
