Принцип работы датчика движения для включения света

Датчик движения для включения света — это электронное устройство, которое автоматически активирует освещение при обнаружении движения в зоне своего действия. Принцип работы датчика движения основан на регистрации изменений в окружающей среде:

• Инфракрасные датчики реагируют на тепловое излучение движущихся объектов
• Ультразвуковые датчики улавливают отраженные звуковые волны
• Микроволновые датчики фиксируют изменение отраженных радиоволн

При срабатывании датчика замыкается электрическая цепь и включается подключенный светильник. Через заданное время после прекращения движения свет автоматически выключается.

Основные виды датчиков движения

Существует несколько основных типов датчиков движения для автоматического включения света:

1. Инфракрасные (пассивные ИК) датчики

Принцип действия основан на регистрации изменений теплового (инфракрасного) излучения. Преимущества:

• Высокая чувствительность к движению человека
• Низкое энергопотребление
• Невысокая стоимость

2. Ультразвуковые датчики

Излучают ультразвуковые волны и анализируют их отражение. Особенности:

• Могут обнаруживать движение за препятствиями
• Подходят для помещений сложной формы
• Чувствительны к движению воздуха

3. Микроволновые датчики

Работают по принципу эффекта Доплера. Преимущества:

• Большая дальность обнаружения
• Высокая чувствительность
• Могут работать через тонкие стены

Как правильно установить датчик движения?

Для корректной работы датчика движения важно правильно его расположить:

1. Установите датчик на высоте 2-2,5 м от пола
2. Располагайте датчик так, чтобы человек пересекал лучи сенсора, а не двигался вдоль них
3. Не направляйте датчик на источники тепла, окна, вентиляцию
4. В больших помещениях используйте несколько датчиков для полного охвата
5. На улице защитите датчик от осадков и прямых солнечных лучей

Настройка датчика движения для света

Большинство датчиков движения имеют регулировки для настройки работы:

• Чувствительность — дальность и угол обнаружения движения
• Порог освещенности — уровень естественного света для срабатывания
• Время работы — длительность включения света после срабатывания

Настройте эти параметры в соответствии с местом установки для оптимальной работы датчика движения.

Где устанавливать датчики движения в доме?

Наиболее эффективно использовать датчики движения для включения света в следующих местах:

• Прихожая и коридор
• Лестница и лестничные площадки
• Гараж и подсобные помещения
• Санузел
• Кладовая

В жилых комнатах датчики движения обычно не устанавливают, так как это может вызывать дискомфорт при длительном нахождении.

Преимущества использования датчиков движения для освещения

Установка датчиков движения для автоматического включения света имеет ряд преимуществ:

• Экономия электроэнергии до 60-80%
• Повышение комфорта — не нужно искать выключатель в темноте
• Безопасность — свет включается при появлении человека
• Продление срока службы ламп за счет отсутствия частых включений
• Возможность создания умной системы освещения

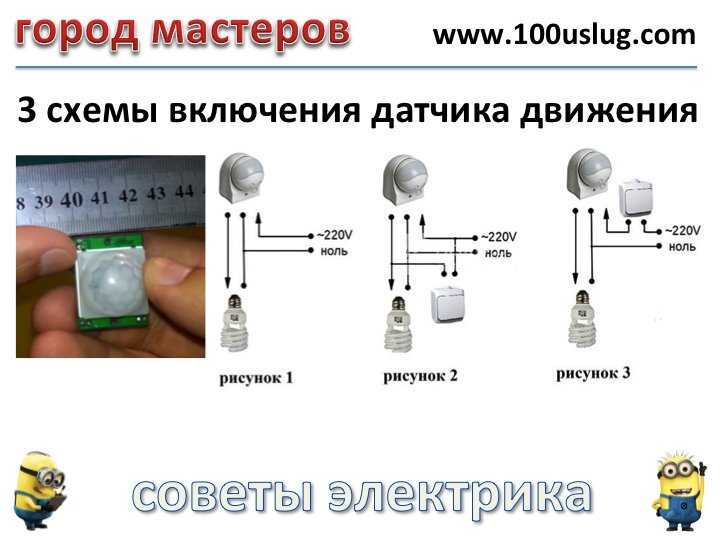

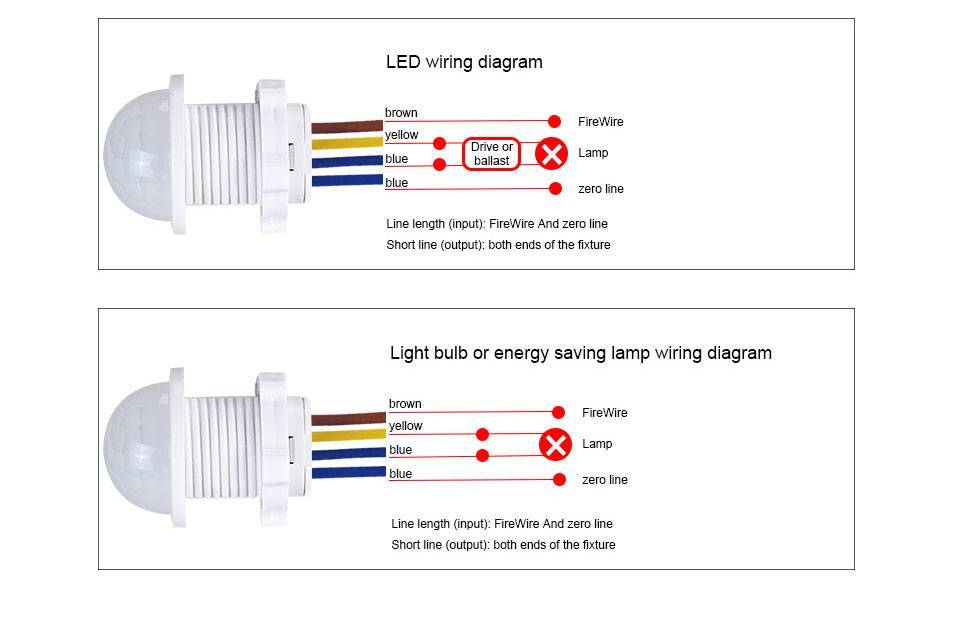

Схема подключения датчика движения

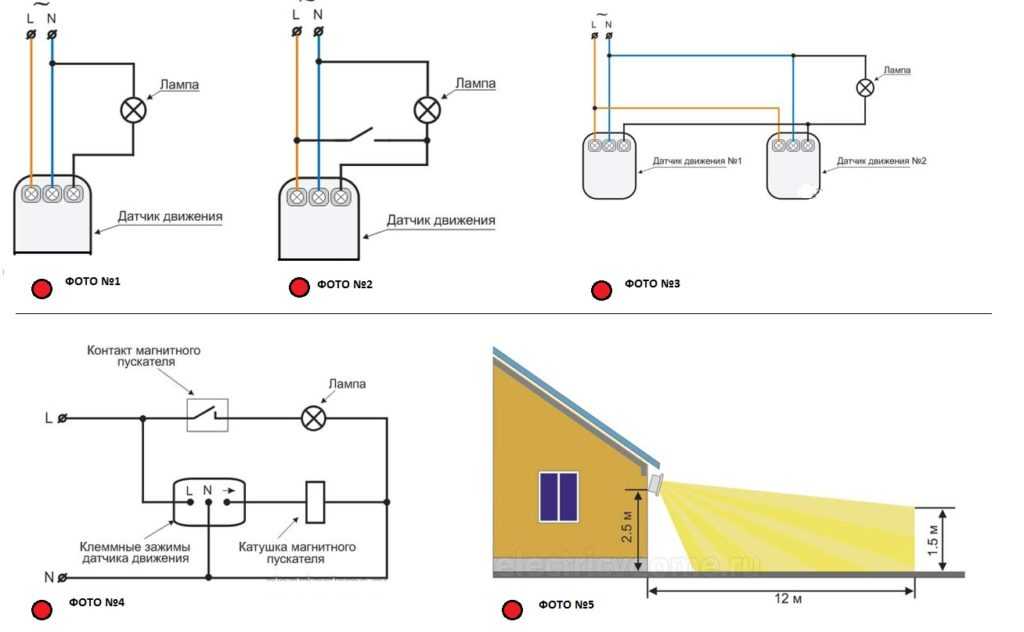

Типовая схема подключения датчика движения для управления освещением выглядит следующим образом:

1. Фазный провод подключается к клемме L датчика
2. Нулевой провод соединяется с клеммой N
3. Провод от светильника подключается к клемме ↑ датчика
4. Заземляющий провод соединяется напрямую

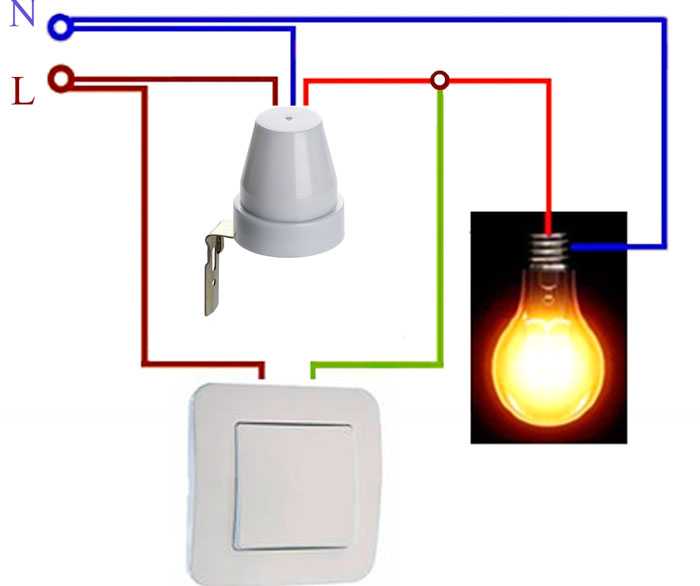

При необходимости параллельно датчику можно подключить обычный выключатель для возможности ручного управления.

Распространенные ошибки при установке датчиков движения

При монтаже датчиков движения следует избегать следующих ошибок:

• Установка вблизи источников тепла или на сквозняке
• Направление на отражающие поверхности
• Размещение за препятствиями в зоне обнаружения
• Неправильное подключение проводов питания
• Чрезмерная чувствительность, вызывающая ложные срабатывания

Правильная установка и настройка датчика движения обеспечит его корректную и эффективную работу.

Датчик движения | intelar.ru

Для управления освещением мы предлагаем датчики движения двух типов:
— автономные пассивные инфракрасные датчики движения со встроенной автоматикой (встроенное реле или диммер 1-10В)
— пассивные инфракрасные датчики движения для работы в составе системы управления освещением (подключаются к модулям К2010 для плавного регулирования светового потока или к таймерам К2012 – для работы по принципу “включить — выключить”).

_

I. АВТОНОМНЫЕ ПАССИВНЫЕ ИНФРАКРАСНЫЕ ДАТЧИКИ ДВИЖЕНИЯ С ВЫХОДОМ 1-10В ИЛИ РЕЛЕ 16А 250В

Общие параметры датчиков серии К2130 (потолок/стена, круглый, 360⁰) и К2140 (стена, прямоугольный, 100⁰12м):
— цифровая обработка сигнала (DSP), отсутствие ложных срабатываний даже в режиме максимальной чувствительности
— температурная компенсация
— иммунитет к дневному свету, животным, электромагнитному EMI и радиоизлучению RFI
— автоматическое переключение режимов чувствительности – в режиме стандартной чувствительности происходит первичное обнаружение человека или автотранспорта, далее датчик переключается в режим гиперчувствительности для фиксации мелких движений рукой, головой и т. д.
— таймер задержки отключения (или перехода в экономичный режим) — от 20 сек до 7 мин для датчиков с выходом 1-10В и от 2 сек до 5 мин — для датчиков с релейным выходом (под заказ — до 30 мин)

— встроенный фотосенсор (настройка порога включения освещения от 1 до 100 лк)
— напряжение питания – 220В
— рабочая температура от -20 ^оС до +55 ^оС (в помещении)
— степень защиты корпуса – IP44 (К2140/41/42) и IP20 (К2130/31/32)
— регуляторы: чувствительность, таймер задержки, освещенность, начальная яркость (только для моделей с выходом 1-10В)
— способ крепления – на кронштейн, кронштейн в комплекте
— размеры: К2130/31/32 — диаметр 95 мм х 34 мм, К2140/41/42 — 90 мм х 52 х 40 мм

Важное преимущество. В отличие от большинства представленных на рынке датчиков движения, таймер датчика не отключает освещение строго через заданный уставкой промежуток времени. Каждое срабатывание датчика движения перезапускает таймер задержки отключения, поэтому фактический отсчет времени задержки на отключение начинается только после того, когда движение реально прекратилось.

ДАТЧИКИ ДВИЖЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПРОФЕССИОНАЛЬНОГО ПРИМЕНЕНИЯ. ГАРАНТИЯ — 3 ГОДА.

_

_

Варианты исполнения:

_
К2132 потолочный / настенный датчик движения со встроенным реле 16А 250В:

_

Рис 1. Схема прямого подключения датчика движения К2132 к светильникам

Рис 2. Схема подключения датчика движения К2132 к светильникам через промежуточный контактор. Наличие фильтра подавления помех — обязательно!

Промежуточный контактор необходимо применять при подключении к датчику светильников большой мощности, а также светодиодных светильников, драйверы которых не содержат токоограничивающих цепей на стороне 220В (в этом случае пусковые токи могут быть в 80-240 раз выше номинальных, что приведет к преждевременному износу контактов встроенного в датчик реле).

Как работает К2132

Движения нет — реле отключено, освещение не работает.

Движение есть — реле включается (можно выбрать регулятором “Освещенность” — включается только когда темно или включается всегда, независимо от естественной освещенности, порог освещенности для включения реле настраивается).

* Регулятор «Освещенность» следует понимать как регулятор чувствительности датчика к естественному солнечному свету.

_

К2131 потолочный / настенный датчик движения с выходом 1-10В:

Рис 3. Схема подключения датчика движения К2131

Как работает К2131

Движения нет — поддерживается заданный регулятором “Начальная яркость” световой поток в диапазоне 10-100% номинального значения, т.н уровень аварийного освещения. Управляющее напряжение на выходе 1-10В находится на уровне, например, 2В (20% светового потока светильников).

Движение есть — плавное увеличение светового потока до номинального значения, т.е 100% (можно выбрать — только когда темно или всегда, независимо от естественной освещенности, порог освещенности настраивается). В этом случае управляющее напряжение на выходе 1-10В датчика увеличивается до 10В, поддерживается на этом уровне, пока есть движение и плавно снижается до установленного уровня, например, 2В, т. е 20% светового потока, когда движение прекратилось и заданное время задержки истекло. К одному датчику К2131 можно подключить до 50 штук любых светильников с входом управления 1-10В.

_
К2130 потолочный / настенный датчик движения со специальным выходом для управления светильниками К2208У (ЖКХ):

_

Рис 4. Схема подключения датчика движения К2130

Как работает К2130 (работает только в комплекте со светильниками К2208У)

Движения нет — поддерживается заданный регулятором “Начальная яркость” световой поток в диапазоне 10-100% номинального значения, т.н уровень аварийного освещения. Регулятор “Начальная яркость” находится в светильниках К2208У!

Движение есть — плавное увеличение светового потока светильников К2208У до номинального значения, т.е 100% (можно выбрать — только когда темно или всегда, независимо от естественной освещенности; порог освещенности для включения режима 100% настраивается). Номинальный световой поток поддерживается на этом уровне, пока есть движение и плавно снижается до установленного “аварийного” уровня, когда движение прекратилось и заданное время задержки истекло.

К одному датчику К2130 можно подключить до четырех светильников К2208У.

_

Варианты исполнения:

К2142 настенный датчик движения со встроенным реле 16А 250В:

_

Рис 5. Схема прямого подключения датчика движения К2142 к светильникам

Рис 6. Схема подключения датчика движения К2142 к светильникам через промежуточный контактор. Наличие фильтра подавления помех — желательно!

Как работает К2142

Движения нет — реле отключено, освещение не работает.

Движение есть — реле включается (можно выбрать — включается только когда темно или включается всегда, независимо от естественной освещенности; порог освещенности для включения реле настраивается).

_

К2141 настенный датчик движения с выходом 1-10В:

Рис 7. Схема подключения датчика движения К2141

Как работает К2141

Движения нет — поддерживается заданный регулятором “Начальная яркость” световой поток в диапазоне 10-100% номинального значения, т.н уровень аварийного освещения. Управляющее напряжение на выходе 1-10В находится на уровне, например, 2В (20% светового потока светильников).

Движение есть — плавное увеличение светового потока до номинального значения, т.е 100% (можно выбрать — только когда темно или всегда, независимо от естественной освещенности; порог освещенности для включения режима 100% настраивается). В этом случае управляющее напряжение на выходе 1-10В датчика увеличивается до 10В, поддерживается на этом уровне, пока есть движение и плавно снижается до установленного уровня, например, 2В, т.е 20% светового потока, когда движение прекратилось и заданное время задержки истекло. К одному датчику К2141 можно подключить до 50 штук любых светильников с входом управления 1-10В.

_

II. ПАССИВНЫЙ ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ К2143 РЕФЛЕКС

ДЛЯ РАБОТЫ С МОДУЛЯМИ К2010 И ТАЙМЕРАМИ К2012

В отличие от автономных датчиков серии К2130 и К2140 (смотри выше) датчик К2143 не имеет встроенных цепей задержки отключения, реле, выхода 1-10В и т.д, т.е его нельзя соединить непосредственно со светильниками! Он способен только фиксировать наличие движения и передавать соответствующий сигнал модулям К2010 и К2012. Датчик имеют нормально-замкнутый контакт, который при срабатывании размыкается.

Рис 1. Схема подключения датчика К2143 Рефлекс к модулю управления К2010 для плавного регулирования светового потока (диммирования) по протоколу 1-10В

Рис 2. Схема подключения датчика К2143 Рефлекс к двухканальному таймеру К2012 для релейного управления осветительной нагрузкой (вкл-выкл)

Важным преимуществом наших систем управления с использованием модулей К2010 или таймеров К2012 является их универсальность (можно устанавливать различные датчики в одном шлейфе) и взаимодействие с системами охранной, пожарной сигнализации и лифтовой автоматикой. Схемы смотрите на странице модулей К2010 и К2012.

Данное оборудование находится в “Перечне инновационной, высокотехнологичной продукции и технологий” в системе закупок г. Москвы (продукция нашей компании выделена желтым фоном)

СКАЧАТЬ ПАСПОРТ И ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ МОЖНО ЗДЕСЬ!

Как монтировать датчик движения для освещения. Датчик движения для включения света. Как собрать ИК-датчик движения своими руками

Датчик движения служит для автоматического включения света в доме. Он обнаруживает объект, движущийся в помещении и подает сигнал для включения света. В быту очень удобно использовать такие приспособления.

Что такое датчик движения и зачем он нужен?

Датчик движения – специальный волноискатель, работающий от электричества. Он улавливает движения в помещении. То есть, любой движущийся объект попадая в зону охвата датчика движения, активирует сенсорную систему, которая передает его к присоединённому механизму к ней механизму.

Прибор не навредит вашему здоровью и существенно сэкономит электроэнергию, а значит и деньги, которые вы могли за него отдать.

У данного приспособления имеются множество плюсов:

Установив датчик движения в каком-либо складском помещении, облегчит вашу жизнь. Как правило, в таких помещениях выключатели находятся достаточно далеко от входа. Это значит, если в помещении творческий беспорядок, вы легко можете получить травму, споткнувшись через какой-либо предмет.

Многофункциональность один из главных преимуществ датчиков движения. Он не только компактен и идеально подойдет для любого интерьера, а также может быть беспроводным, что удобно. Датчик движения можно использовать в различных целях, будь то открытие ворот или сигнализация.

Типы датчиков движения

Сейчас существует несколько видов датчиков движения. Перед покупкой стоит немного разобраться в характеристиках данных приборов. Их большое количество, чтобы каждый мог выбрать прибор подходящий под определенные требования.

Датчики движения делятся на некоторые типов, в зависимости от места, где он находится:

• Тип внутренний. Такой вид датчиков находится в помещении. Установить его можно в абсолютно любом месте дома или квартиры.
• Тип внешний. Такой прибор работает на расстоянии от 100 до 500 метров. Обычно их устанавливают во дворе дома или на обширных участках различных производств.

Установка, как и приборы делится на два типа:

• Потолочный тип установки. Такой сигнализатор монтируют в потолок. Как правило, он работает на все 360 градусов.
• Настенный или, другое название – угловой тип установки. Преимущество считается меньший угол разора, так сокращается количество ложных реагирований.

Питание сигнализатора делится на несколько видов:

Проводной тип питания – на протяжении всего времени эксплуатации работают хорошо, почти как новые. Это происходит из-за того, что электроэнергия передается по проводам. У сигнализатора имеется минус – он отключается, в случае отсутствия электричества.

Автономный или беспроводной тип питания. Он работает от одного или нескольких аккумуляторов, которые заранее встроены. Более современные модели питаются солнечным светом. Однако столь экологичный вариант требует контроля электроэнергии. Ее не должно быть слишком мало, или слишком много.

Установка

Датчики также отличаются установкой. Есть внешние или накладные, а также приборы, которые встраиваются. Первые легки в монтировании, к ним нужно лишь подвести электропроводку. У второго типа главным плюсом является возможность изготовления под интерьер и общий дизайн комнаты.

Чтобы лучше понять, как он выглядит, стоит посмотреть фото таких датчиков движения. Благодаря данному преимуществу датчик можно спланировать еще на стадии разработки проекта всего дома. Оба вида отличаются друг от друга принципом работы.

Датчик движения ультразвуковой

Работает он достаточно просто. Волны, которые исходят от движущего предмета, считывает встроенный волноуловитель. Данный вид датчиков долго служит и он удобен в использовании. Цена на ультразвуковой датчик приемлема, а также он устойчив к окружающей среде.

Однако, у него имеются некоторые недочеты:

• Часто не реагирует на медленно движущийся объект.
• Негативно действует на животных поэтому, если у вас есть домашние любимцы не стоит выбирать датчик данного типа.

Датчики инфракрасные

Такие приборы реагируют на тепло исходящее от движущегося объекта, далее включается свет. Выполнение данного действия напрямую зависит от количества лампочек, которые встроены в систему. Чем больше ламп, тем больше территории охватывает прибор.

Такой датчик устанавливать на кухне не желательно, т.к. там перепады температур, а как вы уже знаете эти приборы не любят смену температуры.

Датчик является безвредным для животных и людей. Прибор настаивается под ваши требования угла обзора и чувствительности. Датчики этого типа отлично работают, как в помещениях, так и на улице – это определенно плюс. К инфракрасным датчикам относятся датчики движения 12 вольт.

Минусы инфракрасных датчиков:

• Реагируют на тепловые волны от техники, которая находится в комнате.
• Осадки и солнце воздействуют на инфракрасные датчики.
• Не реагирует на предметы, которые не излучают тепло.

Принципы работы датчиков движения

Принцип работы датчика движения достаточно прост. В то время, когда на территории обзора датчика движения появляется движущийся объект, встроенный обнаружитель включит реле и с его помощью электричество передастся к лампочкам, тем самым включив свет.

Устройство работает то время, которое вы указываете в настройках. Можно выбрать от 5 секунд до 10 минут. То есть, например, вы поставили таймер в 5 минут, если в течении всего этого времени не будет движения, прибор выключит свет.

Ещё до покупки датчика необходимо определиться с местом его размещения. Именного от этого будет зависеть тип устройства. К примеру, датчик инфракрасного типа не будет реагировать на человека, если он не зашел в помещение. Если же вы хотите, чтобы свет включался при открывании дверей, установите прибор ультразвукового типа.

Как правильно установить датчик движения?

Вы уже знаете, что такое датчик движения, их виды, и как они работают. Теперь давайте поговорим о том, как правильно подключить датчик движения. При размещении прибора обязательно нужно учитывать размеры помещения, где находятся окна и двери. Это все влияет на корректную работу датчика.

Учитывайте данные факторы при монтаже прибора:

• Не должно быть грязи или пыли.
• Какие-либо предметы перед датчиком, в особенности на улице, могут стать причиной срабатывания прибора.
• Если вы устанавливаете сигнализатор с проводкой, ее изоляция должна быть влагостойкой.
• Монтировать датчик рядом или напротив приборов излучающих свет или электромагнитные волны – не лучшая идея.
• Задайте нужный угол и направление, потому что прибор будет реагировать на предметы, которые попадают в зону охвата.
• Подбирать светильники, следует по мощности, берите с запасом в 15%.

Итак, теперь вы знаете все, что нужно о датчиках движения. Я надеюсь после прочтения данной статьи, вы решили для себя, какой датчик движения лучше выбрать.

Фото датчиков движения

Подключить датчик движения своими руками не сложнее, чем заменить лампочку или . Прибор работает по стандартной схеме, замыкая или размыкая электрическую цепь.

Вконтакте

Одноклассники

Назначение

Задача прибора — автоматически подавать или отключать нагрузку в тот момент, когда зарегистрировано движение, учитывая при этом текущий уровень освещенности помещения. Днем или утром, когда света в комнате достаточно, датчик не будет включать дополнительные лампы.

Обычная сфера применения датчиков — регулировка освещения на улицах или в подъездах, где свет требуется только в краткий промежуток времени, когда на участке пространства находится человек. В быту датчики движения применяют для автоматического включения/выключения света в помещении, где находятся непродолжительное время (например, в прихожих и коридорах).

Схема подключения датчика движения видео:

Как это работает?

Когда движущийся объект попадает в зону, контролируемую датчиком, прибор замеряет степень освещенности. При значении ниже заданного в настройках (когда света вокруг датчика мало), устройство замыкает электроцепь и включает осветительные приборы.

Принцип работы датчика движения логичен и достаточно прост, что гарантирует отсутствие «ложных сигналов» и уменьшает вероятность поломки прибора. С точки зрения практического применения все датчики движения работают по единому принципу и выполняют схожие задачи. Однако по техническим и конструкторским особенностям устройства различаются.

Типы конструкции датчиков

Устройства для регистрации движения разделяют в первую очередь по назначению. Выделяют модели:

• охранные;
• бытовые.

Извещатели, или охранные датчики движения, используют при монтаже сигнализации. Их также называют инфракрасными извещателями.

Обратите внимание!

Бытовые датчики подходят для домов и квартир, они менее сложны и менее чувствительны.

Выделяют активные (в датчике применяются приемник и передатчик) и пассивные (в приборе установлен только приемник, который реагирует на ИК-излучение) модели.

Бытовые датчики движения

В частных домах и квартирах чаще всего используют пассивный датчики, реагирующие на ИК-излучение. Устройство либо совмещено с лампой или прожектором, либо оборудовано реле, позволяющим подключить освещение.

Именно бытовые модели оснащаются дополнительным датчиком освещенности. Такое устройство датчика движения позволяет ему «решить», нужно ли включать свет или естественного освещения достаточно. Большинство моделей оборудованы регулятором, при помощи которого можно указать, на какой промежуток времени после срабатывания нужно включить свет.

Устройство датчика

Как выбрать место для датчика?

Чтобы прибор работал корректно, нужно внимательно выбирать место расположения прибора. Мало обеспечить нужную «зону реагирования», датчик необходимо изолировать от влияния внешних факторов, которые могут блокировать его работу или спровоцировать лишние срабатывания.

Не следует ставить датчик рядом с техникой, которая излучает тепло или электромагнитные волны. Не лучшей идеей будет установить датчик движения возле батареи или трубы отопления, по которой подводится горячая вода.

Эффективен датчик в помещениях, где проводится относительно мало времени — например, в коридоре. Устанавливать прибор в ванной комнате или гостиной не слишком удобно — придется постоянно «включать» свет заново, совершая лишние движения.

Схемы подключения

Подключение датчика

Обычно прибор подключают в сеть вместо выключателя — замыкание цепи происходит автоматически. Если нужно предусмотреть режим, в котором лампа не гаснет после заданного промежутка времени, в схему встраивают отдельный выключатель. Схема подключения предусматривает параллельную работу датчика и обычного выключателя.

В большом помещении один прибор может не справиться с объемом комнаты. Тогда применяют схему с двумя датчиками, расположенными в противоположных углах, которые контролируют один светильник либо зональную подсветку. Важно проследить, чтобы оба прибора работали от одной фазы, в противном случае возникнет короткое замыкание.

Для случаев, когда необходимо включить несколько мощных ламп при сигнале от одного датчика (например, при организации уличного освещения), применяют схему подключения с магнитным пускателем.

Проводка

Как подключить датчик движения?

Датчики подсоединяются к бытовой сети 220В — кроме автономных моделей, работающих от встроенной батареи. На корпусе прибора обязательно указывается схема правильного подключения, обычно рисунок нанесен возле клеммной колодки.

Буква L обозначает точку включения фазы, N — нуля. Провод светильника подводится к разъему, промаркированному символом L’. Для подключения прибора нужно подать напряжение на первые два разъема.

Провод с вилкой со свободной стороны зачищают от изоляции и соединяют с клеммами. При ошибке между фазой и нулем датчик не испортится — он всего лишь не будет работать, индикатор подачи питания также не включится. Длина провода подбирается таким образом, чтобы вилка свободно доставала до ближайшей . Подключение датчика движения для освещения в случае отсутствия поблизости розетки можно организовать и при помощи удлинителя — на качество работы прибора это не повлияет.

Подключение

Проверка установки

Большинство бытовых датчиков оборудованы световым индикатором. Светодиод зажигается, когда прибор подключен к сети и работает. В «дежурном» режиме диод мигает с интервалом примерно в секунду. Если индикатор не зажегся сразу после подключения прибора к питанию — это еще не признак неисправности датчика. Некоторым моделям на активизацию и подготовку к работе требуется 20-30 секунд.

Обратите внимание!

При срабатывании устройства частота включений диода возрастает.

Благодаря этой особенности исправность устройства можно проверить даже без полного подключения к сети, что упрощает выбор подходящего места для монтажа датчика.

Как настроить датчик движения?

Изменение настроек прибора проводится при помощи рукояток на корпусе. Их количество зависит от модели устройства, обычно переключателей от 2 до 4. Возле каждой ручки находится обозначение настройки, за которую она отвечает (буквенное и символьное), а также направление вращения рукоятки.

Оптимальные параметры и настройки имеет смысл подобрать до монтажа датчика. После подключения, особенно если прибор монтируется под потолком, тестировать настройки и менять их будет не слишком удобно.

LUX означает регулятор освещенности. С помощью этой настройки устанавливается пороговое значение освещенности, после которого датчик реагировать не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение продолжается после первого срабатывания, таймер начинает отсчет заново, потому при базовой установке время обычно ставится на минимум.

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.

Принципы работы

Основная задача датчика движения включать прожектор при появлении в контрольной зоне человека и отключать свет через определенный промежуток времени до следующего включения. При правильном монтаже эта система экономит до 70% электроэнергии. Кроме того световой прибор с датчиком внезапным включением может отпугнуть непрошенных гостей, выполняя охранную функцию.

Работа осветительного прибора осуществляется за счет подключения к электропитанию в случае выявления сенсором инфракрасного излучения, отличного от окружающей среды. При помощи линзы Френеля определяется наличие движения в контролируемой территории. При перемещении объекта электрическая цепь замыкается, включая прожектор.

Датчик движения можно приобрести отдельно или в комплекте с осветительным прибором. Вопрос, как подключить датчик движения к прожектору, возникает при начальном монтаже светового прибора или при реконструкции действующей осветительной системы.

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Классификация прожекторов с датчиками движения

Представленные на рынке датчики движения можно поделить по нескольким параметрам.

• По способу крепления — настенные и потолочные;
• По защищенности от пыли и влаги. Для уличного использования рекомендуют сенсоры с уровнем защиты не меньше IP65.

Световые приборы могут использовать разные источники освещения. Лампы накаливания из-за своей ненадежности и большого потребления энергии редко эксплуатируются в прожекторах. До недавнего времени наибольшей популярностью пользовались галогенные лампы. Однако низкий срок службы и высокое энергопотребление галогенных прожекторов ведут к их замене более современными светильниками.

Лучшими считаются прожектора со светодиодами. Они потребляют меньшее количество энергии и долго служат.

Схема подключения прожекторов не зависит от источника света. Однако датчики движения должны подбираться с учетом мощности используемых ламп.

Видео по теме

Установка датчика движения на освещение: три схемы правильного подключения, пошаговая инструкция, а также ответы на вопросы о времени срабатываниия. +ТЕСТ для самопроверки.

Подключив правильным образом к лампочке датчик, человек получит возможность избежать затрат на электроэнергию. Датчик движения очень удобен. Он включает и выключает свет без человека. Но для подключения стоит знать о нюансах, что нарушать не желательно.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения и настройки датчика, следует пройти небольшой тест:

1. Чем отличается черный и красный провод внутри устройства?а) Красный следует подсоединять к фазному проводнику, а черный к системе нулевой проводник.
   б) Ничем, это одинаковые провода, имеющие разный окрас в зависимости от модели устройства.
2. Разрешено ли монтировать датчик около окон?а) Да.
   б) Нет.
3. Если внутри квартиры или частного дома имеется много окон, через которые внутрь проникает дневной свет, то датчик с каким регулятором следует приобретать?а) «Sence».
   б) «Lux».
4. Что нужно делать, если купленный датчик, что оснащён регулятором «Sence» не срабатывает, когда человек проходит прямо мимо него?а) Повысить его чувствительность.
   б) Уменьшить чувствительность.

Правильные ответы:

1. б) Провода отличаются своим цветом, они различаются в зависимости от выбранной модели датчика.
2. б) Датчики нельзя устанавливать около окон, поскольку дневной свет будет мешать его работе и придется настраивать прибор под нужный уровень освещения.
3. б) Если в доме много окон и источников дневного света, то необходим датчик «Lux». Он будет срабатывать, когда внутри помещения станет меньше света.
4. а) Если датчик не сработал, когда человек прошел прямо перед ним, то следует увеличить уровень чувствительности прибора.

Принцип работы и 4 типа датчиков движения для освещения

Датчик движения улавливает расположение объекта и запускает после этого нужные действия. Если устройство подключить к электричеству, тогда в ответ на любые движения человека, прибор будет замыкать цепь и включать освещение.

Это осуществляется из-за изменений, происходящих в тепловом поле, поскольку температура повышается. Процесс происходит из-за колебаний воздуха в помещении.

Принцип действия будет отличаться в зависимости от вида оборудования.

1. Инфракрасный прибор улавливает изменение теплового поля.
2. Микроволновый и ультразвуковой работает при помощи звуковых колебаний.
3. Ультразвуковой датчик наиболее современный, поскольку он сканирует движение даже через препятствия — сквозь стену.
4. Комбинированный прибор способен уловить несколько разновидностей излучения сразу.

Стоит отметить, что для подключения освещения к датчику движения будет достаточно 12v.

Чтобы прибор всегда начинал функционировать вовремя, надо подобрать верное место:

1. Устройство желательнее всего смонтировать около потолка или дверного проема, так можно подавать ток, когда человек приходит из освещенной комнаты в темную.
2. Противопоказан монтаж выбранного датчика по центру стены — дверь пропадет из зоны обзора.
3. Следует располагать устройство дальше от окон, в ином случае датчик дополнительно придётся настраивать под оптимальную степень освещения.
4. Когда в комнате несколько дверей, необходимо устанавливать несколько датчиков. Но есть вариант смонтировать один, в самом углу комнаты. Для этого следует покупать устройство с охватом пространства 120 градусов.
5. При установке оборудования на лестничной площадке, желательнее всего крепить его к потолку и над лестницей, чтобы прибор улавливал колебания внизу и наверху лестницы.

В противном случае прибор станет работать вовсе не так, как ожидалось.

3 схемы подключения

Есть несколько способов правильно подключить прибор к электросети. Следовать необходимо по трем путям:

Для каждой конкретной ситуации понадобится выбирать один из этих способов подключения. Условия всегда разные и универсального варианта нет.

1. ПУЭ 6.5.7;
2. СНиП 23-05-95.

Как подключить датчик движения

8 шагов для подключения датчика

Осветительные приборы будут работать правильно только, если выполнить монтаж определённым способом:

1. В том помещении, где устанавливается прибор, необходимо отключить электроэнергию. Это делается с помощью нажатия на тумблер, находящегося на электрическом щитке в доме. Если установка идет в многоэтажной квартире, то «коробка» располагается в коридоре.
2. С задней части конструкции датчика следует аккуратно снять крышку, за которой будут находиться клеммы. Это делается при помощи отвертки. Внизу устройства будут располагаться маленькие винты. Их нужно открутить.
3. Внутри датчика находятся несколько проводков, имеющих разный цвет. Коричневый необходимо подключить к фазному проводнику, что протягивается через распределительную коробку. Синий присоединяется к нулевому проводнику. Внутри устройства располагается красный или черный проводок. Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
4. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Стоит отметить, что после монтажа они будут никому не заметны за оборудованием, поэтому за эстетический вид нет необходимости переживать.
5. Тот провод, что станет торчать из стены, нужно просунуть в отверстие крышки, которую сразу же нужно присоединить к стене. Электропроводка должна располагаться исключительно вертикально, поскольку в ином случае ее легко повредить, когда станет осуществляться крепление.
6. Питающий кабель следует укоротить, длина должна стать не больше 7 см – этого вполне хватит для правильного монтажа. С жил надо снять 5 мм изоляционного слоя. Это нужно для того, чтобы подсоединить кабель к прибору (клеммам).
7. Провод, проводящий электрический ток, нужно соединить с L, N и LC клеммами, что расположены на приборе.
8. Теперь корпус следует монтировать на выбранную зону. Клеммную колодку нужно поместить в нишу, которая находится на задней стенке.

Еще важно знать: При монтаже датчика, все провода следует аккуратно подогнуть, чтобы они не мешали сборе устройство.

Имеются ситуации, когда датчик необходимо подключить вместе с выключателем. Это нужно сделать так, чтобы выключатель связывался с осветительным прибором и датчиком. Это осуществляется следующим способом:

1. Находится провод, что станет протягиваться от выключателя до лампочки.
2. К нему нужно подключить еще один, что станет направляться к красному контакту.
3. Берем провод, что расположен с другой стороны выключателя, и вставляем его в контакт, окрашенный в коричневый цвет. Он станет автоматически гасить свечение.
4. Провод, что принадлежит лампе, необходимо протянуть к клемме датчика движения.

Подключение датчика движения для освещения

1 ошибка эксплуатации

Стоит отметить, что очень часто люди совершают ошибки при монтаже датчика. Нередко встречаются случаи, когда устанавливается плохой контакт у нулевого провода. Такое может произойти, если внутрь устройства и попадет какой-то строительный мусор, или клеммы плохо присоединены. Так образуется слой нагара, что способствует нагреву. Контакт исчезнет из-за окисления.

Еще важно знать: 2 нюанса о проводах.

Если датчик не работает, необходимо в первую очередь проверить все провода, очистить их от мусора и нагара, если это необходимо, а после качественно прижать. Если алюминиевые жилы деформируются или ломаются, тогда это приведет к неправильной работы всей системы. Чтобы проверить состояние, необходимо использовать вольтметр – щуп стоит положить к клеммам. Но встречаются такие ситуации, когда прибор не работает даже когда обнаруживается напряжение при помощи аппарата. Тогда лампу нужно заменить.

Может произойти так, что свет не гаснет, даже если оборудование полностью исправно. Чтобы решить эту проблему, необходимо проверить временной промежуток, который установлен на датчике. Скорее всего, величина получилась чересчур большая и контакт, отвечающий за функционирование светильника, не может разомкнуться. Тогда надо поставить задержку времени на меньший период.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
   Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Toп 3

Есть много видов датчиков. Но выделяют трех производителей. Они гарантируют качество и надежность.

1. Theben.
2. Rev Ritter.
3. Camelion.

Датчик движения — это сложное приспособление, что необходимо регулировать под индивидуальные особенности. Если игнорировать правила, то прибор не будет работать в положенном режиме. Нет никакой необходимости приобретать устройство по большой цене, поскольку в продаже имеются не слишком дорогие модели, что уже зарекомендовали себя на рынке в качестве надежного средства. Были указаны наиболее подходящие варианты. Именно их желательнее всего покупать для своего дома.

Следуя всем инструкциям, есть возможность настроить оборудование под свои индивидуальные потребности. В такой ситуации проблем с работой датчика получится грамотно избежать.

При возникновении неисправностей их довольно легко исправить самостоятельно.

Проблема, как подключить датчик движения к лампочке, решается за несколько минут, при условии четкого представления схемы работы и правильного подбора модели прибора управления и светильника. Кроме того, потребуется продумать схему установки сенсора, способ его отключения и калибровки, и выполнить небольшой тест, до того как приступить к монтажу оборудования.

Как сделать схему освещения с датчиком движения

Сама по себе идея подключить светильники к датчику движения считается специалистами наиболее простым и адекватным способом экономить электроэнергию в доме. Если, конечно, в светильниках используются современные экономичные лампочки.

В теории, чтобы добиться экономии электроэнергии, не обязательно использовать дорогостоящие энергосберегающие светодиоды, например, в подъездах домов, в местах коллективного пользования, в подвальных помещениях, огромных ангарах и складских навесах можно подключить обычную лампочку с датчиком движения. Эффект экономии будет достигаться за счет ограничения времени работы, хотя максимальная экономия будет достигаться в комплекте с современными экономичными моделями лампочек. Правда, не все экономки одинаково удачно подходят для работы с датчиком движения.

Какие они бывают, датчики движения

Конструктивно датчики движения проектируются и изготавливаются на основе:

• Ультразвуковых сенсоров;
• Микроволновых излучателей и приемников;
• Инфракрасных светодиодов и фотоэлементов.

Первые два типа сенсоров можно подключать к лампочке, но делается это лишь при организации системы охранной сигнализации больших территорий, и функционирование автоматики никак с освещением жилья, дома или придомовой территории не связано. Кроме того, микроволновые и ультразвуковые приборы в бытовой технике не используются из-за дороговизны и вредного воздействия волн на организм человека и домашних животных.

Специфика устройства датчика движения

Если требуется сделать автомат включения–выключения света с вхождением человека в помещение или после того, как он покинул его, то в этом случае инфракрасные датчики движения находятся вне конкуренции и подходят лучше всего. Потолочные приборы обладают углом обзора в 360 о, настенные – 150-170 о, сенсоры направленного типа захватывают сектор в 15-20 о по вертикали и 60-70 о в горизонтальной плоскости, что позволяет датчику движения считывать информацию только с дверного проема.

Для остальных типов сенсоров приходится выбирать место, где можно установить и подключить прибор с минимальными помехами с боковых зон, потолка и пола.

Каждый прибор оборудован монтажной панелью с винтовыми фишками, к которым нужно будет подключить электросеть и провода от светильников, люстры, прожектора, можно звонка или автомата блокировки дверей. В среднем прибор рассчитан на непрерывную работу в течение 10 тыс. часов или трех сессий смены лампочек.

Большинство датчиков движения оборудуются регуляторами:

• Времени задержки между срабатыванием внутреннего сенсора и включением лампочки;
• Порога срабатывания фотоэлемента, контролирующего уровень наружного освещения.

Дальность действия датчика движения редко превышает 6-7 м, этого достаточно для решения любых задач внутри помещения. Если нужно подключить лампочки освещения придомовой территории, то приходится использовать несколько сенсоров движения, ограничивать их угол захвата, искусственно наращивать дальность за счет рупорных насадок.

Типовой вариант регулировочных точек показан в таблице:

• «SENS» определяет чувствительность или дальность срабатывания инфракрасного фотодиода, максимум это 12-15 м при отсутствии помех;
• «MIK» позволяет отрегулировать срабатывание автомата на шум или звук, например, плач ребенка или лай собаки;
• «LUX» используется в моделях, оборудованных фотоприемником естественного освещения, определяет уровень освещенности срабатывания сенсора;
• «TIME» выставляет время задержки таймером сигнала на включение контактора.

Совет! При покупке датчика не поленитесь проверить работу автомата по всем предусмотренным сенсорным линиям.

Нередко китайские производители используют один унифицированный корпус прибора для выпуска моделей, рассчитанных отдельно на акустические или инфракрасные сигналы. Сведения об отличиях в моделях приводятся только в инструкции, написанной с большим количеством ошибок. Поэтому, даже если на панели имеются органы регулировки, это еще не означает, что датчик способен работать с нужным типом сигнала.

Лампы для автомата с датчиком движения

Более старые модели датчиков движения имеют двухполюсную контактную фишку, к которой можно подключить в лучшем случае лампочки накаливания. Это наиболее надежный и простой в настройке тип прибора, но если попытаться подключить энергосберегающую лампочку, возможны некоторые проблемы с непроизвольным запуском экономки или мерцанием колбы в режиме ожидания. В дежурном режиме прибор потребляет до 1 Вт электроэнергии.

В этом случае, перед тем как подключить датчик движения к лампочке, потребуется параллельно контактам лампы навесить конденсатор емкостью 0,5-1,0 мкф.

К сведению! При выборе подходящей модели прибора стоит учитывать, что супернадежные и недорогие релейно-конденсаторные датчики движения обладают слишком высоким нижним пределом времени включения.

Получается, что с момента срабатывания инфракрасного сенсора до включения лампочки можно выставить минимум 7-15 с. Для больших территорий это не проблема, а для освещения подворья и жилых комнат очень неудобно ждать десять долгих секунд, пока включится свет. Приходится выносить датчик движения далеко вперед от дверного проема и тянуть провода, чтобы подключить прожектор или дежурное освещение.

Второй, более современный тип сенсорных приборов изготавливают по трехполярной схеме, к которой можно подключать любые лампочки. Главное, чтобы нагрузка по току не превышала предельного значения ограничений, установленного производителем для прибора.

Если планируется подключить люминесцентную лампочку, то дополнительно нужно будет соблюдать ограничения по реактивному сопротивлению. К сенсору можно подключить лампочки, при условии, что величина реактивного сопротивления составляет не более ½ от активной части, установленной производителем на данную модель сенсора. Стоит помнить, что требования по соблюдению реактивной нагрузки в первую очередь касаются дополнительных конденсаторов и длины проводки, особенно, если датчик планируется подключить к лампочкам, расположенным на большом удалении от корпуса прибора.

Для изготовления автомата освещения лучше всего подключить светодиодные или люминесцентные лампочки. Если экономка мигает, можно вместо конденсатора использовать балластный резистор на 50 кОм, это снизит реактивную мощность и позволит вписаться в ограничения на прибор управления.

Галогеновые лампочки не требуют дополнительного монтажа, поэтому их можно подключать напрямую, но ресурс галогенки в паре с автоматом контроля движения в случае освещения внутренних помещений может снижаться до 20% от стандартного значения.

Схемы подключения лампочки к сенсору движения

Информация о назначении клемм на монтажной панели прибора и простейшем способе, которым можно подключить датчик в уже существующую сетевую проводку, как правило, приводится в паспорте на устройство или даже наклеивается в виде памятки на внутренней стороне съемной крышки.

Простейший вариант подключения лампочки к датчику

Схема подключения выглядит следующим образом:

В данном случае в трехполярной системе имеются три разъема:

• L — фазовый провод;
• N — нулевой проводник;
• L I — обозначается управляющий разъем, через который к нулевому проводу нужно подключить нагрузку.

В качестве нагрузки может выступать не только лампочка, это может быть любой исполнительный механизм с неиндуктивной нагрузкой. В данной схеме прибор остается подключенным в сети, независимо от того, работает светильник или нет.

Конструкция с управлением датчиком движения

Предыдущий вариант установки прибора контроля движения обладает одним выраженным недостатком. После сборки схемы процесс включения лампочек остается неконтролируемым. Автомат включения света отлично выручает, например, когда нужно войти в абсолютно темное помещение с нестандартным расположением выключателя, или руки заняты каким-либо грузом, не позволяющим дотянуться до кнопки включения.

По отзывам пользователей, более удачной считается схема с дополнительным выключателем, позволяющим отключать датчик, оставляя при этом светильник в рабочем состоянии.

Или же можно подключить кнопку выключателя параллельно датчику движения и не дожидаться 7-15 секунд, пока сработает автоматика, и включить освещение самостоятельно клавишей выключателя.

Датчик для мощных ламп

Обычно по данной схеме можно подключать маломощную нагрузку, если требуется схема с увеличенным потреблением электроэнергии, например, нагреватель или мощные ртутные газоразрядные лампы, то подключение будет выглядеть следующим образом.

Кроме лампочки, в схеме появляется электромагнитный контактор или пускатель, через который и течет ток основной нагрузки. Включить мощные ртутные лампочки, кондиционер или тепловентилятор можно кнопкой или по сигналу сенсора.

Способ подключения на несколько светильников

Если релейная часть прибора позволяет коммутировать повышенную нагрузку, то, перенастроив автомат на сработку от фотоэлемента, можно подключать целую сеть лампочек, отвечающих за освещение в наиболее важных местах здания.

Вариант подключения с несколькими датчиками движения

Чем сложнее конфигурация помещения, тем ниже стабильность срабатывания датчиков движения. Излучение от инфракрасного светодиода, прежде чем попадет на сенсор, может отражаться и преломляться в пространстве самым непредсказуемым образом.

Чтобы обеспечить надежное срабатывание автомата, приходится использовать несколько сенсоров, подключенных по независимой схеме. Чаще всего приведенную схему рекомендуют использовать для угловых зон, коридоров большой протяженности, лестничных маршей и подъездов с несколькими входными площадками.

Как только в зоне «видимости» одного из датчиков появляется движущийся объект, человек, автомобиль, домашнее животное, сенсор разблокируется и подает питающее напряжение на лампочку. По мере движения приборы последовательно включаются, обеспечивая постоянное свечение лампочки.

Собрать схему несложно, гораздо труднее отрегулировать чувствительность сенсорных устройств так, чтобы срабатывание происходило именно на появление человека, а не бродячего пса или подъехавшее такси.

Практические проблемы использования датчиков для освещения

Казалось бы, простейшая задача подключить лампочки к датчику движения на практике нередко сопровождается большим количеством проблем, связанных со спецификой устройства и работы инфракрасного датчика.

Одной из проблем может быть большое время ожидания, иногда приходится ждать 5 сек, а иногда и 15 сек, прежде чем сработает автоматика. Часто это сильно раздражает, поэтому в неуправляемом приборе время срабатывания стараются уменьшить.

В простейших устройствах время задержки регулируется двумя способами:

• С помощью электронной схемы со счетчиком и генератором импульсов;
• Используя простейшую конструкцию из переменного резистора и конденсатора.

В первом случае изменить нижний порог задержки практически сложно, проще купить и подключить датчик с максимально низким порогом срабатывания. Например, в дешевой китайской модели TDL2012-AC время задержки таймера регулируется выставлением переключателей на 5 и 40 сек. Для особых случаев можно подключить дорожки на 4-16 мин задержки срабатывания сенсора.

Во втором для двухполярных систем можно подключить к переменному сопротивлению дополнительный резистор, примерно в ½ максимального номинала переменника. Таким способом удается избавиться от мигания люминесцентной или светодиодной лампочки и одновременно уменьшить время срабатывания таймера.

Неправильное подключение и позиционирование датчика

Возможность получить существенную экономию потребленной электроэнергии с помощью автоматов движения в подъездах и лестничных клетках сделали схемы «лампочка – датчик» невероятно популярными в многоэтажных зданиях.

В таких условиях необходимо соблюдать два основных условия. Во-первых, правильно подключить датчик движения к лампочкам отдельной проводкой с фильтром помех в сети. Любое включение мощной электрической аппаратуры может вызвать повреждение электронной части устройства.

Во вторых, установить приемник прибора таким образом, чтобы любые движущиеся объекты, домашние питомцы, лифт, солнечные лучи не приводили к срабатыванию инфракрасного фотодиода.

Проблема с домашней люстрой

Подключить люстру к прибору не составляет особого труда даже для электрика-новичка. Схема коммутации приведена ниже.

Конструктивно способ подключения ничем не отличается от схемы с управляемым автоматом, но есть одно условие. В потолочных светильниках, люстрах, бра, даже если их не планируют подключить к автомату управления освещением, необходимо использовать светорассеивающие плафоны или экраны. Особенно, если в доме используются галогеновые лампочки с высокой цветовой температурой. Делается это для того, чтобы инфракрасный датчик движения не реагировал на спираль или излучающее пятно лампочки. Кроме того, придется учесть расположение в квартире зеркал и отражающих поверхностей.

Заключение

Проблема не в том, как подключить датчик движения к лампочке, а как заставить всю систему работать стабильно, без ложных срабатываний на включение кондиционера, холодильника или пульта дистанционного управления. Чтобы избавиться от наводок, специалисты рекомендуют подбирать схему из двух-трех узконаправленных сенсоров или покупать дорогостоящий помехоустойчивый комплекс со стандартной схемой настройки.

Датчик движения для включения света: схемы, настройка

Двадцать первый век — это время энергосберегающих и прогрессивных технологий. Век автоматизации, интернета и всех модернизированных средств. Сейчас много идущих со временем технологий, которые помогают нам почувствовать силу научно-технического прогресса. Не осталось в стороне и такое дело, как освещение рабочих мест и жилых помещений. Датчик движения для включения света — одна из таких технологий.

Содержание

• Область применения датчика движения и экономический эффект
• Разновидности датчиков движения
• Способ определения движения
• Технические характеристики
• Дополнительные функции
• Подключение датчиков движения
• Настройка датчика движения

Область применения датчика движения и экономический эффект

Датчики движения применяются людьми, которые любят доверять технике и хотят переложить на электронику задачу освещения нужного места в нужное время (автоматизация процесса). Это удобно и практично. Главным преимуществом установки датчика является экономия электроэнергии. Она окупит затраты с лихвой.

На сегодняшний момент цена электроэнергии, например в Европейских странах составляет в среднем 0,18–0,22 евро/кВт (в Москве — 0,08 евро/кВт). Экономию легко вычислить. Даже энергосберегающая лампочка, которую регулярно держат включенной в коридоре без естественного света, потребляет за сутки не менее 100-150 Вт. Нормальный опыт применения датчиков движения показывает, что экономический эффект можно получить в пределах 70–80 % электрической энергии, затрачиваемой на освещение в здании.

Хоть стоимость энергии и отличается в разы, сроки окупаемости монтажа и закупки данного оборудования и присутствия для России составляют 1–2 года, в зависимости от колебания цен на датчики, стоимости электроэнергии и мощности осветительных приборов. В среднем, общий срок эксплуатации зданий — около 40–50 лет, срок окупаемости датчиков — это вполне приемлемая величина, а использование даст владельцу возможность сэкономить на затратах электроэнергии.

Второй вопрос — это место установки. Здесь нужно быть очень внимательным. Во-первых, место должно быть проходным, а датчик должен стоять так, чтобы маршрут человека проходил через зону покрытия. Но он не должен срабатывать на любое постороннее движение. Вот примеры основных мест установки:

• Входная дверь в жилой дом.
• Лестница в подвал.
• Подвальное помещение.
• Коридоры и проходы с большим «трафиком».*
• Лестничные марши.*
• Проходы санузел.**

*Здесь нужно подходить индивидуально и выбирать точки установки так, чтобы обеспечить безопасный проход только там, где это требуется. Также нужно обратить внимание на естественное освещение.

**Если говорить о санузле, то есть смысл ставить команду на выключение освещения, поскольку многие забывают выключать свет в этом помещении.

При необходимости, датчик движения можно настроить на включение вместо света или вместе с ним еще одного или нескольких бытовых устройств, к примеру, телевизора или кондиционера.

Оптимальный вариант установки датчика в большинстве внутридомовых помещений — дублирование его обычным выключателем. Такая схема, как и схема установки, приведена в паспорте или инструкции по установке на приобретаемый датчик движения для включения света. Читать инструкцию и следовать ее указаниям нужно обязательно!

Разновидности датчиков движения

Приборы классифицируются по двум основным признакам:

1. Тип питания.
2. Способ определения движения.

Тип питания:

• Проводные датчики с питанием от сети 220 В.
• Беспроводные (питание от батареек или аккумуляторов).

Нет ничего проще, чем подключение датчика проводного исполнения к существующей сети электроснабжения (220В). Беспроводные, с автономным питанием устанавливают, если они могут подзарядиться от солнечных батарей, либо если нет технической возможности подключения к электросетям.

Способ определения движения

С этой классификацией всё гораздо сложнее и интереснее. Наука и техника в этом смысле шагнула далеко вперёд за последние полвека. Существует несколько способов индикации движения. Разберём их все по порядку:

• Инфракрасные датчики движения. Название говорящее — работают в инфракрасном спектре, реагируя на тепловое излучение людей и животных. Являются пассивными устройствами в связи с тем, что ничего не вырабатывают, а лишь фиксируют излучение. Недостаток: ложные срабатывания из-за животных.
• Акустические датчики движения (шума). Тоже пассивные. Реагируют на звуковые волны. Они применяются на входных дверях различных помещений. В других местах применение ограничено.
• Микроволновые датчики движения. Они уже являются активными, поскольку отправляют микроволновое излучение и регистрируют движение по возврату сигнала.
• Ультразвуковые. Технология та же, что и у предыдущей группы, разница в волновом спектре. Применяются они в ультразвуковом волновом диапазоне. Применяются нечасто. Недостаток: могут быть вредными и опасными для человека и животных.
• Комбинированные (дуальные). Имеют несколько способов регистрации движения. Соответственно, считаются самой надёжной группой.

Наиболее распространены в уличном и домашнем освещении инфракрасные датчики движения. Они недороги, имеют большой регулировочный диапазон и повышенный, в сравнении с другими, радиус действия. На лестницах и в длинных проходах рекомендуется смонтировать датчик с ультразвуком или микроволновой. Они позволят включить свет, даже если вы далеко. В охранных системах наилучший вариант — это микроволновые, они обнаруживают движение даже за перегородками.

Технические характеристики

При выборе данного оборудования, нужно всегда учитывать место его монтажа и различную специфику. Характеристики сетей питания (если он проводной), длительность работы (если он беспроводной), расстояние, на которое он может определить движение. В таблице ниже приведён перечень основных технических характеристик, с примерами заполнения.

Таблица технических характеристик датчиков движения:

Рабочее напряжение	1,5 В
Питание	Три батарейки ААА 1,5 В
Время работы от батареи	Полгода
Протокол передачи данных	Rf
Рабочая частота	433 Гц
Дистанция определения движения	до 8 м
Угол обзора	до 60º вертикально; до 90º горизонтально
Рабочая температура	-15ºС…+40ºС
Максимальная дальность	12 метров
Возможность настройки угла вертикально	на 180 º
Задержка отключения	5 сек — 12 мин
Максимальная подключаемая мощность **	1 кВт
Номинальный ток **	16А
Степень защиты	IP 44
Цвет исполнения	Чёрный

*Разберём более подробно угол обзора и дистанцию определения движения. Здесь важно понимать принцип — чем больше зона покрытия датчика, тем больше затраты энергии на его питание. Угол обзора может быть до 360º, и такой датчик есть смысл ставить в большой зал или на улицу для включения прожектора. Такая конструкция должна быть башенного типа. Нет смысла устанавливать его в узком коридоре. То же относится и к расстоянию покрытия.

**Датчик нужно обязательно подбирать, исходя из мощности светильников и суммарного потребляемого тока. Расчёт должен производиться обязательно. Номиналы должны совпадать.

Дополнительные функции

Встроенный датчик освещенности. Это фотореле, встроенное в датчик. Если в освещении нет необходимости (достаточная естественная освещенность, согласно показаниям фотореле), то сигнал о включении на прибор поступать не будет, не смотря на фиксацию движения датчиком. Такую опцию лучше ставить на улице.

Защита от животных. Полезная функция, если есть коты, собаки. Не будет ложных срабатываний. Если собака крупная, даже эта модификация не спасет. Зато с кошками и мелкими собаками она работает удовлетворительно.

Задержка отключения света. Ставится специальное временное реле, которое оттягивает запуск осветительного прибора после фиксации движения. В этой модификации есть смысл, когда датчик и включаемый прибор по проекту находятся на значительном расстоянии друг от друга.

Все модификации могут быть полезны и даже незаменимы. Зависит всё от конкретных условий запуска осветительных приборов и технологии регистрации движения.

Подключение датчиков движения

Для всех вариантов подключения существует общее правило (см. рисунки ниже): красный провод датчика подключается в сеть (на фазу L), чёрный (или коричневый) провод подключается к осветительному прибору. Второй провод осветительного прибора и синий провод датчика подключается в ноль (N) электрической сети. Подключение производится через клеммники. Узловую точку можно сделать на скрутках и завести в общее клеменное гнездо.

Теперь рассмотрим четыре варианта подключения:

1-й вариант. Простейшая схема (она подробно расписана выше).

2-й вариант. Подключение в параллель с клавишным выключателем. Всё точно так же, как в предыдущем пункте, но добавлены две узловые точки и клавишный выключатель между ними. Это сделано для того, чтобы была возможность включать прибор принудительно, в обход датчика.

3-й вариант. Параллельное подключение двух датчиков к одному осветительному прибору. Не трудно догадаться, что нужно это, если прибор должен включаться от движения в нескольких абсолютно независимых зонах.

Настройка датчика движения

Датчик подключен, и нам нужно произвести его настройку. Подход к настройке датчиков индивидуальный, зависит от модели и принципа работы. Подробно регулировка описана в инструкции к прибору. Настройку можно осуществить по двум показателям: время срабатывания и соотношение с общим уровнем освещённости (если стоит встроенное фотореле). Второй показатель нужен там, где есть дневной свет. В противном случае «уставку» этого параметра опускаем на минимум.

Касаемо времени срабатывания тоже есть общее правило: датчик должен подать сигнал в нужное время, то есть, если осветительный прибор удалён, нужно выставить небольшую задержку (методом проб и ошибок). Многие приборы позволяют увеличивать этот параметр на специальном регуляторе до 10 мин.

В заключение хочется отметить, что при установке дорогостоящих датчиков приоритетнее ставить там, где они нужнее. Установить его в самый темный уголок и решить в нём проблему освещённости — просто, быстро и дёшево. А дальше уже захочется ставить приборы повсюду, поскольку к комфорту быстро привыкаешь.

Однако не следует забывать, что эксплуатация любого прибора требует детального изучения инструкций. Будьте внимательны и аккуратны — и всё получится.

Как работают датчики движения?– Bundery



Датчики движения — огромная инновация в индустрии освещения. Отсутствие привязки к физическому выключателю обеспечивает большую гибкость и больше способов использования освещения. С момента своего появления датчики движения использовались в домах в качестве фонарей для передвижения ночью и для наружного освещения. Свет, обнаруживающий движение, работает довольно просто, поскольку переключатель находится внутри светильника, и свет включается только при обнаружении движения. С внедрением светодиодов датчики движения могут быть реализованы в гораздо меньших корпусах, которые по-прежнему излучают такое же количество света. Дополнительным бонусом светодиодов является то, что их энергоэффективность позволяет им работать от солнечной энергии и размещаться в любом месте без необходимости прокладки силовых проводов к месту.

История детекторов движения

Обнаружение движения людей и животных так же просто, как распознавание изменений в окружающей среде. Хотя это врожденный процесс для живых существ, обнаружение движения для технологий немного сложнее и требует использования многих компонентов. Одним из первых способов обнаружения движущихся объектов был радар. Использование радара было впервые применено в начале двадцатого века, но не получило распространения в качестве средства обнаружения объектов до Второй мировой войны. На протяжении всей войны и после нее радар продолжал развиваться, используя разные длины волн и разные средства обнаружения. . Первоначальная радиолокационная технология работала, излучая звуковую волну и ожидая, пока волна отразится от твердых объектов. Детекторы движения существуют с 19 века.50-х годов, когда они были впервые созданы Сэмюэлем Банго. Оригинальный детектор, созданный Bango, использовал ультразвуковые волны и использовал ту же технологию, что и эхолот, также известный как радар. Оригинальный детектор движения использовался в качестве охранной сигнализации. При обнаружении движения подается очень высокий сигнал тревоги. Та же технология в конечном итоге стала выключателем света. Это было сделано для удобства, чтобы людям не приходилось искать выключатель, чтобы включить свет, но у него был дополнительный бонус: он стал катализатором того, что сегодня известно как прожектор безопасности.

Как они работают?

Датчики движения работают так же, как и любые другие источники света, за исключением того, как они включаются. В то время как для включения большинства источников света требуется переключатель, для включения светильников, активируемых движением, необходимо, чтобы свет обнаруживал движение. Настоящая наука о том, как работает датчик движения, заключается в детекторе движения. Сегодня на рынке представлено большое разнообразие детекторов движения. Ключом к поиску правильного является определение того, что будет лучше всего работать в среде, где будет реализован свет. Например, ультразвуковые датчики движения отлично подходят для использования внутри помещений, поскольку они очень чувствительны. Однако для тех, у кого есть домашние животные, ультразвуковой детектор может беспокоить животное, поскольку у них слух лучше, чем у людей, и они могут слышать ультразвуковые сигналы. С другой стороны, пассивные инфракрасные датчики избирательны в том смысле, что они способны обнаруживать объекты, излучающие тепло, что в конечном итоге дает меньше ложных срабатываний. Кроме того, чувствительность будильника можно регулировать в зависимости от предполагаемого использования. У всех детекторов есть свои плюсы и минусы, но при выборе светильников для обнаружения движения важно покупать их в соответствии с условиями, в которых они будут использоваться.

Где они используются?

Светильники для обнаружения движения используются в самых разных местах и ​​служат множеству различных целей. От обеспечения безопасного освещения области до простого автоматического включения светодиодной панели кладовой или шкафа, когда вы входите, возможности кажутся безграничными. Использование освещения с датчиком движения в помещении в основном направлено на сокращение времени поиска выключателя света. Они также экономят деньги и энергию, обеспечивая выключение света, когда помещение больше не используется. Лампочки с датчиком движения становятся все более популярными по уважительной причине. Такие комнаты, как прачечная или ванная комната, часто являются виновниками того, что свет остается включенным, потому что ваши руки часто заняты полотенцами или корзинами для белья. Установка лампочек с датчиком движения — это быстрый и простой способ гарантировать, что свет никогда не останется включенным снова. Благодаря решению, которое практически «подключи и работай», можно легко добавить небольшой высокотехнологичный датчик движения к любому существующему устройству.

Другое популярное применение датчиков движения — это наружное освещение. Прожекторы с датчиком движения могут быть отличным инструментом при выгуле питомца поздно ночью, особенно в плохо освещенном месте. Кроме того, эти фонари также могут сдерживать преступность, действуя как сигнал безопасности, который включится и отпугнет потенциального вора. Прожекторы Finding Motion Sensing, работающие от солнечной энергии, добавляют дополнительное удобство, так как провода не должны проходить в нужное место. Простой установки светильника в нужном месте достаточно, чтобы пользоваться всеми удобствами уличных светильников с датчиками движения, когда они имеют встроенную солнечную панель.

Подводя итог, можно сказать, что датчики движения могут работать по-разному и могут быть реализованы практически в любой среде. Важно выбрать датчики движения, которые лучше всего подходят для предполагаемого варианта использования. Если вы установите уличные датчики движения для наружного применения и внутренние датчики движения внутри, вы гарантированно получите максимальную отдачу от освещения. Следуя этому простому правилу, вы уменьшите количество ложных срабатываний, из-за которых включается свет, даже если на самом деле никакого движения нет. Просто помните, что каждая лампа для обнаружения движения специально разработана для работы в предполагаемой среде. Кроме того, наличие или отсутствие светильника в этом месте поможет вам определить, следует ли вам инвестировать в солнечный свет, воспринимающий движение, или в обычную лампочку, чувствительную к движению, которую можно вкрутить в стандартный светильник.

Источники

https://www.elprocus.com/working-of-different-types-of-motion-sensors/#:~:text=The%20first%20motion%20sensor%20was,principle%20of%20 %E2%80%9CДопплер%20Эффект%E2%80%9D.

https://www.britannica.com/technology/radar/Advances-during-World-War-II

https://www.typesnuses.com/types-of-motion-sensors-working-and-applications /

Улучшите систему безопасности вашего дома с помощью детекторов движения

В большинстве мест считается, что освещение вашего дома как внутри, так и снаружи является сдерживающим фактором для грабителей. Хотя очевидно, что большинство грабителей просто оппортунисты, не так много веских доказательств, подтверждающих идею о том, что свет является значительным сдерживающим фактором.

Световые датчики движения, однако, играют роль в повышении безопасности вашего дома при использовании в сочетании с камерами видеонаблюдения и сигнализацией.

Узнайте все о детекторах движения, в том числе о лучших детекторах движения и о том, как они работают.

Содержание

Стоит ли использовать датчики движения?

Настоящее преимущество наружного охранного освещения заключается в том, что оно работает в сочетании с другими охранными приборами. Освещение детектора движения в помещении и на улице помогает улучшить видимость в доме и вокруг него, так что ваша камера безопасности никогда не пропустит ни одного удара. Не говоря уже о том, что сигнальный фонарь с датчиком движения служит надежным визуальным сигналом предупреждения о вторжении, поскольку свет не будет гореть постоянно.

Проще говоря, если ваш интерес к датчикам движения на открытом воздухе основан на представлении о том, что они могут отпугнуть грабителей, предполагая, что кто-то дома, есть гораздо более надежные средства сдерживания, такие как присутствие собак на территории, открытое размещение камеры видеонаблюдения в труднодоступных местах и ​​сигнализация.

Более важным применением светильника с датчиком движения является его способность освещать большие площади, тем самым значительно повышая эффективность ваших камер видеонаблюдения. Благодаря обнаружению движения прожекторы не будут постоянно раздражать, а будут включаться только тогда, когда они необходимы.

Как работают датчики движения?

Существует два типа датчиков движения: активные и пассивные.

Активные датчики движения обычно используются в магазинах. Они обнаруживают изменения в окружающей среде, производя свет, звук или микроволны. Например, когда покупатель блокирует луч света на входе в магазин, датчик обнаруживает его присутствие.

Вместо того, чтобы посылать волну, пассивные датчики движения обнаруживают инфракрасную энергию, отсюда и их разговорное название PIR (пассивный инфракрасный). Поэтому в системах освещения и безопасности обычно используется пассивное определение движения, поскольку оно может обнаруживать изменения в окружающей среде на основе температуры, которую излучают люди. По мере их движения количество обнаруживаемого ими инфракрасного излучения быстро меняется. Эта информация затем отправляется на свет или сигнализацию, в зависимости от назначения продукта.

Это отличный способ не выключать свет, когда вокруг никого нет, но следует помнить, что некоторые материалы (например, стекло) непрозрачны для инфракрасного излучения; если злоумышленник пересек вашу собственность, например, обогнув или войдя в теплицу, свет детектора движения на открытом воздухе может пропустить это.

Типы датчиков движения

Хотя все датчики движения, представленные на рынке, скорее всего, будут работать с использованием технологии PIR, бренды будут продавать свое освещение по-разному в зависимости от их конкретных характеристик.

Светодиодный светильник с датчиком движения

В большинстве современных светильников с датчиком движения используются светодиоды. Низкое энергопотребление и более длительный срок службы делают их отличным источником света в помещении и на улице. В большинстве вариантов, доступных в настоящее время, используется светодиод, и мы рекомендуем искать вариант со светодиодом независимо от того, как вы собираетесь его использовать. Проверьте некоторые ниже.

Светодиодный фонарь безопасности LEONLIGHT	Светодиодный потолочный светильник Youtob с датчиком движения	UME 19W светодиодный наводнение
Лучшие для на открытом воздухе	Лучшие для indoors	Best для Outdoors
Hardwiredip65. Угол обзора °-120°	Проводной IP65, водонепроницаемый3 режима освещения, дальность действия 50 футов
От 55,99 долл.0075 От $34,99

Свет с датчиком движения на солнечной энергии

Наружное охранное освещение наиболее полезно, когда оно может питаться от солнца. Многие наружные светильники будут оснащены небольшими солнечными зарядными панелями, чтобы вы могли максимально повысить энергоэффективность и избежать неудобств, связанных с постоянной заменой батареи. Если ваши датчики движения будут работать снаружи, рассмотрите некоторые из приведенных ниже вариантов солнечных батарей.

HMCITY Solar Lights	Датчик движения AlotSun Солнечные ландшафтные прожекторы	MSG Solar Street Lights
Лучший для внешних стен	Лучший для сада	Лучший для двора/Droweway
BEST BULD/DOATHLY
Ил. режимы освещения	Светодиодные лампы IP68 влагозащитаВилка имеет форму, позволяющую врезаться в землю3 режима освещения	Светодиодные лампыРаботает при температурах от -30℃ до 50℃ Форма уличного фонаря для удобного монтажа или крепления на столбе
От 21,99 долл. США	От 26,99 долл. США	От 179 долл. США

Свет с беспроводным датчиком движения варианты, продаваемые как «беспроводные» с кабелями USB, если они не оснащены батареями или солнечными панелями.

Подобно светодиодным светильникам с датчиками движения, многие доступные варианты будут «беспроводными», поскольку их не нужно будет жестко подключать. Это делает их гораздо более удобными для установки. Вот некоторые из наших подборок.

Solla Outdoor Sensor Light	Приора внутренние и полуоткрытые пространства
Светодиодные лампыВлагозащита IP65Длительный срок службы батареи (3 батареи D-элемента)Настраиваемая яркость, время освещения и диапазон чувствительности	Светодиодные лампыПерезаряжаемый аккумулятор с помощью USB-кабеляСдержанный и элегантныйМагнитная полоса для удобного крепления на металлических поверхностях	Светодиодные лампыВлагозащищенность IP54Беспроводное питание от батарей (3x D-элементных батареи)Потолочное крепление, которое можно устанавливать во влажных помещениях, таких как душевые кабины и ванные комнаты
От 39,99 долл. США	От 39,99 долл. США	От 19,99 долл. США

Где использовать датчики движения Датчик движения

007

Установка детекторов движения в помещении не так распространена, как на улице. В конце концов, было бы довольно неприятно включать и выключать свет, когда вы идете на кухню, чтобы перекусить в полночь.

Интеллектуальное освещение для дома больше основано на предпосылке голосового управления, поэтому вы можете включать и выключать свет без физического переключателя (таким образом, вы не окажетесь в кромешной тьме, когда отдыхаете на диван).

Более распространенным решением для дома является ночник, который использует датчик для включения в темное время суток. Это гораздо более тонкий и слабый свет, поэтому он не будет источником раздражения.

Авторы и права: Smart Home Solver

Тем не менее, освещение с датчиком движения может быть полезно для определенных мест в доме. А именно, здания, не связанные с основной частью дома, такие как гаражи, сараи, теплицы и подвалы, могут выиграть от наличия источников света, активируемых движением.

Если ваша камера безопасности использует обнаружение движения, она также сработает при внезапном изменении освещения, если злоумышленник войдет в одно из этих мест, поэтому будут записаны только необходимые действия. AlfredCamera, в которой включено обнаружение движения, значительно выиграет от дополнительного освещения пространства, за которым она наблюдает.

Рекомендуемое чтение: Полное руководство по камерам ночного видения

Освещение с датчиком движения для улицы

Гораздо более распространено использование датчиков движения на открытом воздухе в качестве освещения на крыльце, в подъезде и в саду. Это может быть очень полезно — ночью вы сразу узнаете, если кто-то приблизится к вашему дому.

Прожектор может быть полезен, если у вас есть особенно большая подъездная дорога или закрытая секция, так как он значительно увеличивает видимость на больших площадях.

Освещение на крыльце должно быть вашим приоритетом, когда дело доходит до установки детекторов движения, поскольку двери и точки входа являются наиболее уязвимыми частями дома. В сочетании с камерой на крыльце или дверным видеозвонком не будет сомнений в том, кто пытается получить доступ к вашему дому.

Предоставлено: Peter Homer

На больших подъездных дорожках освещение, активируемое движением, облегчает безопасную парковку транспортных средств. Освещение снаружи вашего дома может оказать некоторое влияние на сдерживание грабителей, но вы будете в большей безопасности, если будете рассматривать наружное освещение как «дополнительную» часть безопасности вашего дома, а не как необходимость.

Пытаетесь разобраться во всех аспектах автобезопасности? Ознакомьтесь с нашими статьями о том, как бороться с заблокированными подъездными путями и камерами видеонаблюдения для автомобилей.

Часто задаваемые вопросы

Отпугивают ли световые сигналы грабителей?

Мнения о том, насколько они эффективны в предотвращении краж со взломом, неоднозначны, как и доказательства, стоящие за этим. Существует широко распространенное мнение, что хорошо освещенный дом означает, что в нем живут люди. Согласно ADT, они могут, но только для «небольшой части потенциальных краж со взломом».

Куда ставить датчики движения?

Места на открытом воздухе, такие как веранды, подъездные пути и стены дома, являются наиболее полезными местами. Внутри дома они могут быть неприятными, но они могут быть полезны для освещения помещений, которые не используются регулярно, таких как гардеробные, гаражи, теплицы и подвалы.

Датчики движения потребляют много электроэнергии?

В большинстве представленных на рынке светильников с датчиками движения используются светодиодные лампы, которые считаются более энергоэффективными, чем обычные лампы накаливания. Это помогает сократить количество используемых датчиков электроэнергии. Стоимость/потребление компенсируется суммой денег, сэкономленной за счет отключения света большую часть времени. Поэтому размещать их в месте, где вы можете ожидать регулярного и постоянного движения, не рекомендуется.

Как долго светится движущийся свет?

Это полностью зависит от самого продукта. Многие из них будут иметь настраиваемые параметры или различные параметры освещения, так что вы можете настроить, как долго вы хотите, чтобы они оставались включенными после обнаружения движения.

Нужен ли датчику движения выключатель?

Нет. Движущиеся огни «включаются» движением, которое обычно определяется с помощью сдвига инфракрасного излучения.

Заключение

Приоритизация других аспектов безопасности вашего дома важнее, чем установка светильников с датчиками движения, потому что не совсем ясно, насколько важно наружное освещение для предотвращения краж со взломом. Тем не менее, это по-прежнему важная часть создания эффективной домашней безопасности, особенно когда речь идет об использовании камер видеонаблюдения.

Рекомендуем прочитать: Размещение домашней камеры безопасности: где вы должны установить свою?

Как работает датчик движения

Обнаружение вторжения является одним из основных принципов системы безопасности, и для этого должно быть устройство, способное обнаруживать присутствие и подавать соответствующий сигнал тревоги. Но чтобы быть эффективными, они должны быть установлены стратегически и в важных точках, чтобы они могли выполнять свою функцию. И лучший способ сделать все это – знать, как работает датчик движения, так как от этого зависит безопасность и надежность системы сигнализации.

Что такое датчик движения

Датчик движения — это электронное устройство, состоящее из нескольких датчиков, способных обнаруживать движения, происходящие в пределах его диапазона. Как только это происходит, они разрабатывают последовательные действия, которые могут варьироваться от оповещения телефона, подключенного сторожа или просто активации будильника путем подачи сигнала. Их также можно использовать в других областях, таких как ввод в эксплуатацию других типов систем, таких как включение или выключение света, или в установках кондиционирования воздуха, вентиляции или домашней автоматизации.

В этой статье мы сосредоточимся на тех, которые предназначены для обеспечения безопасности, и чтобы узнать, как работает датчик движения, в первую очередь нужно узнать о различных существующих типах.

Как работает датчик движения в зависимости от типа

Понять, как работает датчик движения, можно только принимая во внимание тип его конструкции и то, как он получает и излучает свою энергию. Вот те, которые мы можем найти на рынке:

• Инфракрасные датчики: используйте инфракрасные лучи, которые обнаруживают изменения температуры. Это происходит, когда есть что-то, что отсекает пучок лучей, которые он излучает, и существует значительное изменение температуры окружающей среды, например той, которая исходит от тела человека.
• Датчики вибрации: они обнаруживают производимые вибрации, они чаще всего используются в автомобильных сигнализациях, где они передают сигнал тревоги при ударе по транспортному средству до вторжения в него.
• Фотоэлектрические датчики: они используют фотоэлектрические лучи или лазеры, которые передаются в нескольких направлениях и активируют сигнал тревоги, когда одно из них прерывается.
• Акустические датчики: обнаруживают энергию, производимую при возникновении звука. Они помещаются в окна, которые идентифицируют, когда стекло разбито, чтобы передать сигнал тревоги.
• Ультразвуковые датчики: обычно используют частоту 30 кГц. Они излучают волны, которые отражаются от стен, окон или мебели, а когда их прерывают, активируют сигнал тревоги, на который они запрограммированы.

Кроме того, в некоторых кругах они классифицируются как пассивные или активные датчики движения (PIR) в зависимости от их типа. Первые активируются, когда обнаруживают внезапное изменение тепла или температуры, в то время как вторые излучают энергию в виде волн, света или звука и активируются, когда обнаруживают их изменение.

Как регулировать датчик движения

Эти устройства очень универсальны благодаря своим возможностям регулирования. Таким образом:

• Их можно регулировать в соответствии с областью их действия: Таким образом, область их действия ограничивается с большой точностью и позволяет контролировать очень точные области.
• Их можно регулировать по времени: эти модели активируются только тогда, когда обнаруживают присутствие, а затем перестают работать, обеспечивая значительную экономию энергопотребления. Оборудование с таким типом регулирования отличается высокой эффективностью и оптимизацией использования.
• В зависимости от их светимости: они известны как сумеречные, и у них есть возможность работать ночью или днем, в зависимости от обстоятельств.

Где размещаются датчики движения?

Если вы поняли, как работает датчик движения, его размещение может быть чрезвычайно логичным: их следует размещать в тех местах, где есть вероятность обнаружения любого типа движения или изменения, как в примере с пассивными инфракрасными датчиками, которые обычно сосредоточены на проходах, коридорах и дверях и окнах.

Но вы также должны учитывать, что он должен быть подключен к сигнализации, поэтому необходимо выполнить ее подключение. В другой статье нашего блога под названием «Как подключить датчик движения к сигнализации» мы подробно объясняем, как это сделать.

Датчики движения могут быть очень надежными в помещении, но их можно устанавливать и на улице, хотя в этих случаях они менее эффективны, чем датчики внутри помещений. Наиболее подходящими для этого являются:

• Пассивные датчики движения двойной технологии.
• Инфракрасные барьеры для защиты периметра.
• Микроволновые барьеры для защиты периметров. Лучше, чем предыдущие, так как они состоят из двух компонентов: один излучает волны, а другой интерпретирует возможные прерывания, которые могут возникнуть.

Другое применение

Хотя наша статья посвящена безопасности, датчики движения могут иметь различное применение, например, освещение области при обнаружении присутствия человека.

Другим очень распространенным типом является вентиляция, и наиболее характерным примером является его установка в ванной комнате, где при обнаружении присутствия он запускает вытяжку для надлежащей вентиляции и устранения неприятных запахов и влажности. Также нередко можно найти датчик такого типа, который одновременно включает освещение в этих помещениях.

Датчики присутствия также широко используются для активации двухпоточных приточных клапанов или заслонок в многозонных системах вентиляции с регулированием по потребности или DCV.
