Как правильно прозвонить провода мультиметром. Какие режимы использовать для проверки целостности проводки. Как определить обрыв или короткое замыкание в проводах. Какие меры предосторожности соблюдать при прозвонке.
Основные принципы прозвонки проводов мультиметром
Прозвонка проводов с помощью мультиметра — это простой и эффективный способ проверить целостность электрической цепи. Основные принципы прозвонки:
- Проверяемая цепь должна быть обесточена
- Мультиметр переводится в режим прозвонки (обозначается значком динамика или диода)
- Щупы мультиметра подключаются к концам проверяемого провода
- Если цепь замкнута, раздается звуковой сигнал и на дисплее отображается близкое к нулю сопротивление
- Отсутствие сигнала и высокое сопротивление говорят о обрыве в цепи
Соблюдая эти простые правила, можно быстро проверить исправность проводки, кабелей, электроприборов и других цепей.
Подготовка мультиметра к прозвонке
Перед началом прозвонки необходимо правильно подготовить мультиметр:
- Установите поворотный переключатель в положение прозвонки (значок динамика или диода)
- Вставьте черный щуп в гнездо COM
- Вставьте красный щуп в гнездо VΩmA
- Замкните щупы между собой — должен прозвучать сигнал
- Проверьте заряд батареи мультиметра
Теперь прибор готов к прозвонке проводов и других электрических цепей.
Пошаговая инструкция по прозвонке проводов
Для правильной прозвонки проводов следуйте этой пошаговой инструкции:
- Обесточьте проверяемую цепь

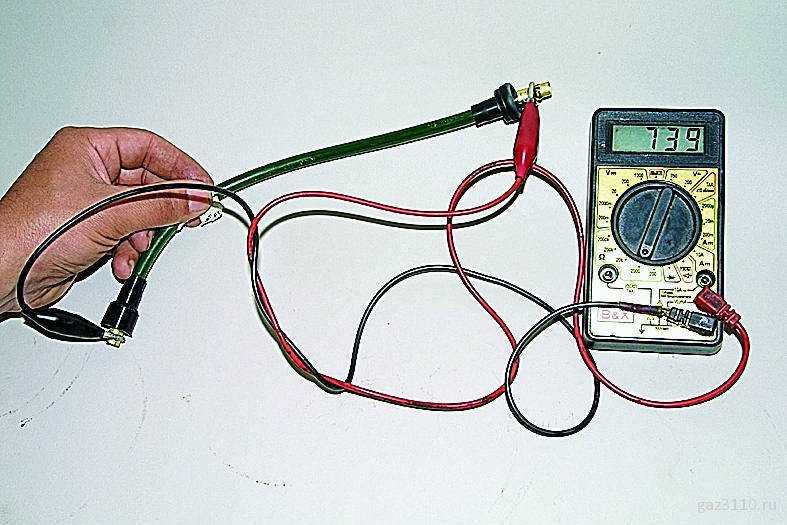

- Подключите щупы мультиметра к концам проверяемого провода
- Если раздался звуковой сигнал — цепь исправна
- Отсутствие сигнала говорит об обрыве
- Проверьте сопротивление на дисплее — близкое к нулю означает целостность цепи
- Высокое сопротивление указывает на обрыв или плохой контакт
- Повторите проверку для всех проводов
Соблюдая эту последовательность действий, вы сможете быстро и эффективно проверить любые провода на целостность.
Особенности прозвонки многожильных кабелей
При прозвонке многожильных кабелей есть некоторые нюансы:
- Зачистите концы всех жил кабеля
- Проверьте каждую жилу отдельно
- Убедитесь в отсутствии короткого замыкания между жилами
- Для длинных кабелей соедините жилы на дальнем конце
- Проверьте сопротивление изоляции между жилами
Тщательная проверка всех жил позволит выявить даже скрытые повреждения в многожильном кабеле.
Как прозвонить скрытую проводку в стенах
Прозвонка скрытой проводки имеет свои особенности:
- Обесточьте всю электропроводку в помещении
- Определите начало и конец проверяемого участка
- Отсоедините провода от выключателей и розеток
- Соедините жилы на дальнем конце
- Прозвоните провода с ближнего конца
- Проверьте отсутствие замыкания на землю
Такой метод позволяет проверить целостность скрытой проводки без вскрытия стен.
Меры безопасности при прозвонке проводов
При работе с электропроводкой важно соблюдать технику безопасности:
- Всегда обесточивайте проверяемую цепь
- Используйте изолированные инструменты
- Не касайтесь оголенных проводов
- Работайте в резиновых перчатках
- Не проводите прозвонку во влажных помещениях
- Убедитесь в исправности мультиметра
Соблюдение этих простых правил обеспечит вашу безопасность при работе с электропроводкой.
Типичные ошибки при прозвонке проводов
При прозвонке проводов начинающие электрики часто допускают следующие ошибки:
- Забывают обесточить проверяемую цепь
- Неправильно выбирают режим мультиметра
- Путают полярность при подключении щупов
- Не учитывают сопротивление длинных проводов
- Забывают про возможное короткое замыкание
- Пренебрегают мерами безопасности
Избегая этих распространенных ошибок, вы сможете быстро и безопасно выполнить прозвонку любых проводов.
Альтернативные способы проверки целостности проводов
Помимо мультиметра, для проверки проводов можно использовать:
- Тестер напряжения со звуковой индикацией
- Специальный прибор для прозвонки кабелей
- Самодельный пробник на основе батарейки и лампочки
- Мегаомметр для проверки сопротивления изоляции
- Рефлектометр для поиска повреждений в длинных кабелях
Однако мультиметр остается самым универсальным и доступным прибором для прозвонки проводов в бытовых условиях.
Как найти провод мультиметром: инструкции, фото, видео
При организации силовых и осветительных сетей необходимо проверять каждую смонтированную линию. В этом залог долговечной и надежной работы всей системы. Осуществить такую проверку можно с помощью мультиметра. Если вы хотите освоить столь полезный навык, для вас наша статья о том, как найти провод мультиметром.
Contents
- 1 Что такое прозвонка?
- 2 Режим прозвонок на мультиметре
- 3 Техника безопасности, советы для удобства и эффективности
- 4 Прозвон жил кабеля
- 5 Как проверить проводку мультиметром в квартире
- 5.1 Нет реакции автоматов
- 5.2 Есть реакция автоматов
- 6 Как проверить целостность провода мультиметром, если нет нужной функции
- 6.1 Вопрос — ответ
Что такое прозвонка?
Проверять целостность цепи можно при помощи омметра или режима замера сопротивления. Но в таком случае вы увидите только показания на дисплее. Если же использовать функцию прозвонки, то при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Поэтому режим и называется прозвоном.
Это очень удобная функция, так как она позволяет не смотреть на экран. Вы слышите или не слышите сигнал и понимаете, какой результат проверки. Особенно полезен этот вариант при массовых замерах, к примеру, когда в пучке проводков нужно найти тот самый.
Как работает прозвонка? Основана она на законе Ома. В мультиметре есть источник питания – обычно это батарейка, за счет которой образуется напряжение на исследуемом сетевом участке – даётся ток и по его параметрам определяется результат.
Режим прозвонок на мультиметре
Обозначается он так:
Используя эту функцию, измерительный прибор выдаёт показания, которые определяют, насколько упало напряжение в милливольтах в тестируемой цепи.
Мультиметр создаёт ток, который равен примерно 1 миллиамперам. Так нужно, чтобы стремление напряжения вниз в милливольтах находилось в соответствии со значением в Омах.
Это значит, что, когда мы прозванием электроцепь и электроматериал, то видим, насколько падает напряжение, что приравнивается к значению Омам на данном участке.
Техника безопасности, советы для удобства и эффективности
Главное, о чем ни в коем случае нельзя забывать при проверке проводов мультиметром, — прозвон выполняется только на обесточенных сетях! Нельзя исследовать целостность провода, если он под напряжением.
Есть и другие полезные советы перед поиском обрыва:
- Совет в отношении необходимого обесточивания: если проверяете прибор, удалите даже слаботочные источники питания. При наличии конденсаторов в сети разрядите их закорачиванием. В противном случае устройство сгорит.
- Не касайтесь оголённых концов проводника руками.
- Чтобы руки в ходе проверки были свободными, используйте фиксаторы “крокодилы”.
Прозвон жил кабеля
Перед началом всех манипуляций обязательно прочитайте о том, как пользоваться мультиметром, а также инструкцию к своей модели тестера, чтобы правильно выполнить подключение щупов.
Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем проверьте цепь, чтобы узнать, есть ли короткое замыкание: на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации.
Если видите цифру 1 и отсутствует писк мультиметра, тогда всё хорошо, другое “поведение” тестера говорит о замыкании между жилками, которые проверяются. Но это может особо ничего не значить, если речь идёт о многожильных проводах малого сечения, которые функционируют в слаботочных сетях. А вот при взаимодействии с высоковольтными линиями это очень важно.
Также необходимо провести немного другую проверку кабеля мультиметром: всё делать так же, но зачищенные жилки закрутите вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.
На двух видео показан принцип такой проверки в подробностях с отличием лишь в том, что используется не режим прозвонки, а просто функция измерения сопротивления:
И ещё такой вариант:
В данном случае также наличие звука тоже указывает на то, что всё в порядке. Подробнее о том, как прозвонить провода мультиметром на обрыв, на видео:
Как проверить проводку мультиметром в квартире
Посмотрим, как можно протестировать электрическую сеть в жилом доме, когда электропроводка сделана так, как надо, то есть линии освещения и розеточного питания разводятся и в каждой комнате свои провода; питание каждой цепи осуществляется от квартирного щита с помощью отдельного автовыключателя.
Представим, что в какой-то комнате перестал гореть свет. Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Если в светильнике применена непрозрачная лампочка накаливания, весьма трудно понять, цела нить или нет. Тут и пригодится наш тестер.
Сначала важно убедиться, сработали ли автоматы. Если нет, то обрыв, скорее всего, произошёл в выключателе, патроне или внутри лампочки. Риск того, что повреждены провода, невысок. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.
Нет реакции автоматов
Как проверить обрыв мультиметром:
- Проверить, чтобы было напряжение на входе и выходе автомата.
- Приготовить тестер.
- Убрать лампочку из патрона.
- Концом одного щупа дотронуться до цоколя (там, где резьба лампочки). Другим наконечником коснуться контакта в центральной части лампочки (торцевой центр, который изолирован).
- Если мультиметр выдаёт звук, на экране цифры, которые отличаются от нуля или единицы, то всё в порядке, лампа рабочая.
- Теперь нужно протестировать патрон: разберите светильник и протестируйте целостность контактов, проводков. Если здесь всё хорошо, идём дальше, в противном случае устраните проблему. Лапочку пока не вкручивайте.
- Тестирование выключателя: снимите накладку из пластика, открутите винтики ми достаньте устройство из коробки. Посмотрите, нет ли нагара, проверьте, как затянуты крепления. Если с этим всё в порядке, наконечники мультиметра установите на контакты выключателя. Если слышите звук, всё работает. Провода можно не отсоединять.
Обычно на каком-то из этих этапов и выявляется проблема.
Есть реакция автоматов
Не забудьте выключить напряжение, используя общеквартирный аппарат. После этого протестируйте патрон и проводку светильника так, как рассказано выше. Если проблем не выявлено, нужно тестировать проводку.
Инструкция, как прозвонить кабель мультиметром:
- Отверткой отключите подведенный проводник и отведите его в сторонку. Обычно ноль данной группы расположен на соответствующими зажиме под автоматами.
- Уберите лампочку из патрона.
- Мультиметром проверьте линию. Для этого подключитесь одним наконечником тестера к нулю, а другим к проводнику, который отсоединён.
- Звук говорит о закорочении проводки. Тогда нужно вскрыть коробку соединений над выключателем и рассоединить проводки, затем проверить все группы кабелей, чтобы узнать, где короткое замыкание. Чтобы выявить участок цепи с замыканием нужно проверить тестером цепи на щите квартиры. Наличие сигнала говорит о том, что нужно ремонтировать кабель, который проложен от щитка до короба в комнате. В другом случае нужно продолжать искать неисправность.
Полезное видео о том, как проверить мультиметром кабель на целостность:
Как проверить целостность провода мультиметром, если нет нужной функции
У некоторых моделей мультиметров отсутствует вариант прозвонки. Это ещё не значит, что вам нужно покупать другую модель тестера.
Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях.
Показания на дисплее, которые отличаются от единицы, говорят о том, что на проверяемом участке есть электросвязь.
Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления. В этом случае нужно выбрать границу измерений — 50 или 200 Ом. Затем проводите измерения по обычному алгоритму и смотрите за цифрами на дисплее.
Теперь вы многое узнали о том, как проверить провод на обрыв и как найти провод мультиметром. Делитесь в комментариях своим опытом. Больше полезных статей, например о проверке АКБ в автомобиле, вы найдёте здесь.
Желаем безопасных и точных измерений!
Вопрос — ответ
Вопрос: Как прозвонить провода цифровым мультиметром на обрыв?
Имя: Максим
Ответ: Нужно использовать функцию прозвонки, тогда при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Для этого нужно прикоснуться наконечниками щупов тестера к проводам.
Вопрос: Как проверить целостность электрического провода мультиметром?
Имя: Ярослав
Ответ: Это можно сделать с помощью режима прозвонки. В остальном алгоритм обычный: щупами дотронуться концов провода. Сигнал говорит о том, что всё в порядке. Прозвон выполняется только на обесточенных сетях!
Вопрос: Как прозвонить кабель с несколькими жилами мультиметром?
Имя: Матвей
Ответ: Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации. Если отсутствует писк мультиметра, тогда всё хорошо. Другой вариант проверки: всё делать так же, но зачищенные жилки закрутить вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.
Вопрос: Как проверить кабель на целостность, если погас свет, мультиметром?
Имя: Илья
Ответ: Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Важно убедиться, сработали ли автоматы. Если нет, то проблема, скорее всего, кроется в выключателе, патроне или самой лампочке. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.
Вопрос: Как проверить обрыв без прозвонки на мультиметре?
Имя: Тимур
Ответ: Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях. Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления.
Как прозванивать провода мультиметром на обрыв
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Как пользоваться устройством
- 2 Способы определения поврежденных жил кабелей
- 3 Как прозвонить предохранитель
- 4 Как прозвонить диод и светодиод
- 5 Как прозвонить лампу
- 6 Как прозванивать электродвигатель
- 7 Прозвонка трансформатора
- 8 Прозваниваем проводку в квартире мультиметром
- 9 Альтернативные способы прозвонки
Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.
Как пользоваться устройством
Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.
Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.
Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.
Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.
Вот они:
- Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
- Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
- Конденсаторы требуется разрядить. Иначе прибор может сгореть.
- К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
- Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.
Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:
- Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
- Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
- Включить прибор.
- Проверить мультиметр, замкнув щупы. Сигнал обозначит, что всё в порядке.
- У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
- К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.
Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.
Способы определения поврежденных жил кабелей
Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.
Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.
Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.
Как прозвонить предохранитель
Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.
Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.
Для этого:
- Включаем режим «прозвонки».
- Щупы прикладываются по обе стороны предохранителя.
- Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
- Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.
Как прозвонить диод и светодиод
Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.
Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.
Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.
Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.
Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.
Как прозвонить лампу
Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.
Чтобы проверить электролампу, следует пройти следующие шаги:
- Включить режим прозвонки.
- К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
- Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.
Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.
Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.
Как прозванивать электродвигатель
До проведения тестов электродвигателя следует его подготовить.
- Обесточить.
- Откалибровать мультиметр (щупы нужно замкнуть).
- Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.
Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.
Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.
- Проверить замыкание на корпус.
- Установить на мультиметре самое большое значение для замеров.
- Проверить его на готовность к работе.
- К корпусу подсоединяется один щуп, потом — второй.
- Щупами касаются всех фаз друг за другом (если сбои не обнаружились).
Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.
Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.
Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.
Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.
Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:
- Требуется включить режим измерения сопротивления.
- На ламелях коллектора оно измеряется при подключении попарно.
- Между корпусом якоря и коллектором оно также замеряется.
- Исследуются обмотки у статора.
- Между выводами статора и корпусом тоже необходимо замерить сопротивление.
Замыкание определяется другим устройством.
Прозвонка трансформатора
Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.
Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.
Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.
Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.
Прозваниваем проводку в квартире мультиметром
Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.
Прозвон проводки мультиметром происходит по такому алгоритму:
- Устройство переводится на прозвонку.
- Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
- Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
- Изоляционной лентой отметить необходимый провод. Это фаза.
- Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
- Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
- Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
- Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.
Используя мультиметр можно узнать о разрывах кабеля питания.
Выполняется это так:
Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.
Альтернативные способы прозвонки
Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.
Для этого потребуется:
- Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
- Соединительные провода.
- «Крокодил» (коннектор).
- Батарейка (в идеале 4,5 Вольта, квадратная).
Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.
Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Как прозвонить провода мультиметром в случае возникновения скрытого обрыва?
Казалось бы, технология – проще некуда. Исправный проводник должен беспрепятственно пропускать электрический ток. Стало быть, метод проверки исправности проводов – создать замкнутую цепь, и убедиться в свободном протекании тока.
Квартирная проводка – проверка исправности
Прозвонка проводов мультиметром, предусмотрена в большинстве приборов. Достаточно перевести переключатель в соответствующий режим, и при нормальном протекании тока через тестируемый провод, вы услышите зуммер. Разумеется, прозванивать, таким образом, длинный провод, уже проложенный в стене, невозможно. Необходим удлиняющий проводник.
Еще один способ прозвонки – соединить два проводника между собой на одном (дальнем) конце, и подключиться к свободным контактам на ближней стороне. Таким образом, вы проверяете обе жилы в проводке.
Внимание! Перед началом любых работ со скрытой электропроводкой, ознакомьтесь со схемой прокладки. Вы должны обесточить кабели, а без схемы можно совершить ошибку, и попасть под напряжение.
- Самая востребованная задача — как проверить провод на обрыв. Возникает, как правило, при проведении ремонта в помещении. При сверлении стены, или ином механическом воздействии, можно перебить проводку в любом месте. Для поиска неисправного провода, собственно и нужен мультиметр.
- Вторая причина локального пропадания энергоснабжения – отгорание (механическое повреждение) контакта. Принцип тот же: щупы мультиметра соединяются с одной стороны с исправным проводом, а с другой стороны с токоведущей дорожкой после контактной группы.
Проверить целостность провода можно и без прибора. Вам потребуется карманный фонарик, или просто элемент питания и соответствующая лампочка. Собираете простую электрическую цепь, соединяя последовательно лампочку и батарейку. При замыкании проводов – лампа горит. Тот же принцип, как в мультиметре с режимом зуммера.
Обратите внимание
Совет: Если кабель доступен для осмотра, обрыв можно выявить без прозвонки. В месте излома или разрыва проводника, изоляция имеет характерную ступеньку, и легко поддается на изгиб.
Как прозвонить проводку в машине?
Проводка автомобиля (за исключением сигнальных и управляющих жгутов) имеет характерную особенность.
Питающие пары состоят из:
- Короткого (или вообще отсутствующего) минусового кабеля, который соединяется с корпусом в ближайшем удобном месте. Часто контакт с «массой» обеспечивается непосредственно крепежом элемента к корпусу автомобиля.
- Силового провода с питанием 12 вольт или высоковольтного бронепровода для систем зажигания.
Как проверить бронепровод
Проверка бронепроводов осуществляется по трем типам неисправностей, каждая из которых может полностью нарушить процесс искрообразования:
Пробой высоковольтной изоляции
Напряжение при воспламенении свечей достигает нескольких тысяч вольт. На открытом воздухе искра проскакивает на расстоянии до 3-5 мм. При нарушении качества изоляции, искрообразование шунтируется пробоем на корпус двигателя, и свеча не работает.
Диагностируется визуально, при заведенном двигателе. Ночью, или в закрытом гараже с выключенным освещением, пробой явно прослеживается.
Обрыв центрального проводника высоковольтного провода
Кроме того, что на свечу не поступает напряжение, есть еще одна опасность. В месте обрыва может проходить паразитный разряд, разогревающий резиновую изоляцию. При длительном воздействии, возможно возгорание резины.
Повреждение или обрыв контактной группы
Признаки и последствия аналогичны обрыву центральной жилы. И повышение сопротивления центральной жилы. Причины – временной износ (уменьшение толщины от коррозии), обрыв нескольких нитей проволоки в жгуте. Высокое сопротивление проводника не позволяет электрическому току достичь необходимой величины, и требуемое напряжение не доходит до электродов свечи зажигания.
Как проверить высоковольтные провода мультиметром?
Устройство высоковольтного кабеля отличается от обычной электропроводки. За счет высокого напряжения (до 10000 вольт), сила тока, проходящая через провод, небольшая.
Поэтому центральная жила имеет малое сечение, а вот изоляция напротив, большой толщины. С помощью функции прозвонки зуммером, мультиметр не покажет отличия исправного проводинка от оборванного.
Как же тогда проверить силовой кабель мультиметром? С помощью замеров сопротивления. Для начала, производится внешний осмотр изоляции и надежности крепления контактных групп. Чаще всего обрывы происходят именно в зажимах контакта.
Затем необходимо зачистить поверхность контактов от окислов или коррозии. Иначе при подсоединении щупов мультиметра получится высокая погрешность. Режим работы прибора: измерение сопротивления. Предел измерения – десятки кОм.
Не касаясь руками контактов прибора и проводов, производим замер сопротивления. Показания исправного бронепровода должны быть в пределах 3,5 кОм – 10 кОм. Полезным будет найти эталонные показания в технической документации. Отклонения на должны превышать 10%.
Если заводских данных нет – «прозвоните» несколько проводов из комплекта. Разброс показаний сопротивления не должен превышать 2-3 кОма.
Во время измерений механически воздействуйте на кабель. Его можно гнуть, растягивать – значения мультиметра не должны меняться.
Как использовать мультиметр для проверки напряжения проводов под напряжением?
Работа с проводами под напряжением всегда опасна. Будьте предельно осторожны при их тестировании. Если провода оголены, убедитесь, что они не соприкасаются. Также рекомендуется отключить питание, пока вы не будете готовы проверить напряжение.
Мультиметр — лучший инструмент для проверки напряжения проводов под напряжением. Он не только сообщает вам, что провода находятся под напряжением (имеется в виду, что по ним протекает ток), но также сообщает вам, какое напряжение присутствует.
Это может помочь диагностировать проблему с электричеством или проверить правильность работы розетки или выключателя.
Читайте дальше, чтобы узнать больше о том, как использовать мультиметр для проверки напряжения проводов под напряжением.
Содержание
- 1 Проверьте, если провода являются Live
- 2 Настройка мультиметра
- 3 Тестирование напряжения
- 3.1 1. Для сокета
- 3.2 2. Для переключателя
- 3.3 3. 3,3 3. 3,3 3. Для эксплуатации .
Проверить, есть ли провода под напряжением
Перед измерением напряжения проверьте, находятся ли провода под напряжением. Используйте тестер напряжения. Бесконтактный тестер напряжения отлично подходит, особенно для проводов, которые скрыты за изоляцией или розеткой.
Если провода оголены или есть возможность дотянуться до металлических клемм, можно использовать тестер контактного напряжения.
Тестер напряжения не показывает точную величину напряжения. Он просто измеряет, есть ли вообще какое-либо напряжение, загораясь. Некоторые тестеры напряжения также издают жужжание или чириканье.
Если провода под напряжением, теперь можно использовать мультиметр для измерения напряжения.
Настройка мультиметра
Прежде чем использовать цифровой мультиметр, его необходимо правильно настроить.
Поверните поворотную ручку на участок шкалы, отмеченный буквой V, рядом с которым стоит символ переменного тока (~). В этом разделе несколько цифр, обозначающих диапазон напряжений.
Установите циферблат на наименьшее число, превышающее ожидаемое напряжение в проводах. В Великобритании это 230В. Установите мультиметр на следующее число выше 230 В.
Выбор правильного диапазона напряжения увеличивает разрешение и точность измерений.
Этот шаг требуется не для всех мультиметров. Если на шкале вашего мультиметра нет цифр, скорее всего, это мультиметр с автоматическим выбором диапазона. Все, что вам нужно сделать, это установить циферблат в положение V~, и мультиметр установит правильный диапазон при измерении напряжения.
Затем подключите щупы к мультиметру. Черный щуп вставляется в слот с пометкой COM, а красный щуп — в слот с пометкой VΩ.
Проверка напряжения
1. Для розетки
Если провода под напряжением подключены к розетке, легко проверить напряжение.
Вставьте один из двух проводов в нейтральный левый слот розетки, а другой — в активный правый слот. Проверьте показания мультиметра.
Если все в порядке, по проводам должно быть напряжение 230В, хотя оно может быть немного выше или ниже.
Вы также можете проверить напряжение нейтрального провода с помощью мультиметра. Вставьте один из проводов мультиметра в клемму заземления (отверстие вверху), а другой — в левую клемму.
Проверьте мультиметр на показания напряжения. Если розетка подключена правильно, она должна показывать ноль или близко к нулю. Если это большое число, есть проблема с проводкой.
Если это 230 В или близко, проводка розетки может быть перепутана.
2. Для переключателя
Если провода под напряжением ведут к переключателю, отвинтите переключатель, чтобы получить доступ к открытым клеммам. проводов под напряжением. Проверьте показания напряжения.
Удерживая один провод на клемме заземления, прикоснитесь вторым проводом к другой клемме или проводу под напряжением.
Как и в розетке, на проводах выключателя, находящихся под напряжением, должно быть 230 В или около того.
3. Для оголенных проводов
Вы также можете измерить напряжение оголенных проводов под напряжением. Просто будьте предельно осторожны.
Чтобы измерить напряжение каждого провода, прикоснитесь одним из выводов мультиметра к любому металлическому предмету поблизости. Это может быть радиатор или металлическая труба. Этот объект будет выступать в качестве опорной точки.
Затем прикоснитесь другим щупом мультиметра к каждому из оголенных проводов и проверьте напряжение на каждом из них.
Для большинства домашних 3-проводных цепей только один провод должен регистрировать напряжение около 230 В. Это провод под напряжением.
Нейтральный и заземляющий провода должны показывать напряжение, равное нулю или близкое к нулю.
Если поблизости нет металлического предмета, который можно было бы использовать в качестве эталона заземления, можно измерить разность напряжений на проводах.
Измерьте нейтральный провод и провод под напряжением, чтобы получить напряжение провода под напряжением (используйте цвета оболочки, чтобы определить, какие провода являются нейтральными, токоведущими и заземленными). Измерение заземления и живого также дает вам напряжение провода под напряжением.
Измерьте землю и нейтраль, чтобы увидеть, есть ли напряжение в нейтральном проводе.
Это все от меня! Любые другие советы о том, как использовать мультиметр для проверки напряжения проводов под напряжением? Пожалуйста, оставьте это в разделе комментариев ниже.
Как проверить электрические провода с помощью мультиметра (простые шаги)
Проверка провода под напряжением всегда опасна — при проверке провода необходимы крайние меры предосторожности. Если провода оборвутся, убедитесь, что они не соприкасаются. Также хорошо отключить питание, пока вы не будете готовы проверить напряжение. Мультиметр — самый доступный инструмент для проверки напряжения проводов под напряжением. Хотя мультиметр сообщает вам, что провода находятся под напряжением (что означает, что по ним протекает некоторый ток), он также сообщает вам измерения напряжения.
Таким образом, бесперебойная работа электроприборов зависит от безошибочной работы проводов. Тем не менее, жизнь не всегда полна роз, так как вы можете столкнуться с определенными проблемами в электропроводке, препятствующей подаче электроэнергии.
Столкнулись с перебоем в электроснабжении и не хотите ждать приезда электрика? Затем вы можете проверить электрический провод с помощью мультиметра, чтобы убедиться, что он неисправен или работает нормально. Итак, продолжайте читать этот пост, чтобы найти решение для всех ваших испытаний, связанных с проводкой!
Важное примечание:
Играть с проводами под напряжением довольно опасно; следует быть очень осторожным при обращении с приборами и оборудованием, связанным с электричеством. Запомнить! Это опасное дело; небольшая ошибка может привести к хаосу. Тем не менее, вы можете проверить провод с максимальной осторожностью и мерами безопасности.
Мультиметры найдутся в каждом доме для мелких электрических задач. Вы можете использовать лучшие бренды мультиметров для проверки электрооборудования. Это несложно, но вам нужны конкретные рекомендации. Итак, начнем!
Содержание
Как проверить электропроводку дома
Первым этапом выявления проблем является осмотр проблемного провода. Для этого нужно проверить проводку дома. Вот шаги:
Шаг 1Было бы полезно, если бы вы были осторожны при работе с электрическим оборудованием. Так, вы должны носить специальные электрические защитные перчатки или резиновые перчатки, используемые для мытья посуды. Если у вас есть перчатки с латексным покрытием, используйте их поверх резиновых перчаток в целях безопасности при работе с горячими проводами.
Шаг 2Установите циферблат на 250 Альтернативный ток (A/C) и прикоснитесь щупами мультиметра к металлическому предмету или электрической коробке, чтобы проверить, хорошо ли он работает.
Шаг 3Вам необходимо проверить мультиметр при подключении щупов к проводу от центральной электросети. Если мультиметр показывает напряжение в пределах 110-120 вольт (в этих странах 220 или 240 вольт, измерьте их значения соответственно), а лампочка горит, проводка горячая.
Стрелка шкалы будет находиться в пределах 110-120 В. Если вы используете аналоговый мультиметр. Провод, подключенный к нагревательным приборам, таким как духовка, варочная вытяжка, водонагреватели, обычно находится в диапазоне от 240 до 250 В. Вам не нужно беспокоиться, если вы увидите скачок напряжения при проверке таких приборов.
Как определить, нагревается ли электрический проводПосле проверки электропроводки необходимо определить провод, который нагревается во время использования. Это связано с тем, что горячий провод может вызвать короткое замыкание, что приведет к более серьезным авариям. Убедитесь, что у вас есть все необходимое оборудование во время тестирования. Для этого может потребоваться тестер и мультиметр, независимо от того, цифровой он или аналоговый.
Шаг 1Вам необходимо проверить ток или напряжение, как описано выше в разделе «Как проверить проводку дома». Не забывайте принимать адекватные меры предосторожности при подключении проводов, чтобы избежать несчастных случаев.
Шаг 2Провода всегда подключаются к определенным переключателям или кнопкам. Попробуйте включить соответствующие элементы управления, чтобы электричество текло по проводу. Нажмите переключатель дважды или трижды, чтобы убедиться, что при этом провод не горячий.
Шаг 3Вы должны проверить каждый провод таким образом. Это поможет вам определить, какой из них горячий. Во-первых, проследите корень провода, чтобы узнать, как он подключен к плате питания. Затем вы можете проверить горячие провода с помощью мультиметров Fluke, чтобы определить виновные провода во время проверки напряжения.
Шаг 4Вам необходимо проверить каждый провод один за другим, чтобы убедиться, что все работает правильно. Лучший способ пометить неисправный или горячий провод — наклеить белую ленту и написать H для горячего и N для отсутствия тока. Это поможет электрику в быстрой работе.
Подробнее: Как использовать мультиметр для HVAC?
Как проверить длинный провод на целостностьПри проверке электрических проводов нельзя забывать о линиях, по которым проходит электричество на заднем дворе или которые освещают ваш сад. Непрерывность питания в длинных проводах необходима для бесперебойной работы. Итак, давайте пройдемся по шагам проверки длинных проводов:
Шаг 1Это обычное явление, когда мы пытаемся решить проблему, не понимая ее полностью. Было бы лучше, если бы вы не делали этого во время проверки непрерывности. Поэтому крайне важно понимать основы непрерывности питания в длинных проводах.
Помните! Электрические провода являются не только разъемами, но и резисторами. В длинном проводе сопротивление увеличивается, потому что электроны сталкиваются с протонами чаще, чем в коротких кабелях. Это может привести к перебоям в подаче электроэнергии.
Шаг 2На этом этапе необходимо подготовить мультиметр. Включите мультиметр и установите параметры OHMS. Он должен отображать разомкнутый контур или 1. Мультиметр готов к проверке сопротивления, так как это значительная шкала измерения.
Подсоедините щупы, вводя черный поиск в COM-порт и красный в порт напряжения. Будьте осторожны при подсоединении щупов к правильным разъемам.
Шаг 3Теперь пришло время проверить длинный провод на непрерывность. Это довольно просто. Используйте цифровой мультиметр самого высокого качества для проверки сопротивления. Для этого вам нужно держать кнопку питания включенной. Вы также можете использовать аналоговый мультиметр, так как оба работают одинаково.
Шаг 4При проведении проверки целостности длинного провода необходимо установить мультиметр на 200 Ом. Вы, должно быть, думаете, почему? Как правило, короткие диапазоны используются для проверки электрических деталей или компонентов, а большой диапазон используется для проверки проводов.
Шаг 5Теперь прикрепите щупы к проводу и посмотрите показания. Провод имеет электрическую непрерывность, если вы получаете показание ровно три или любое число, близкое к этому. Если результаты намного меньше 3, это означает, что провод не имеет непрерывности, необходимой для электроприборов.
Шаг 6После завершения тестирования обязательно отключите питание. Также отсоединил датчики!
Подробнее: Как проверить напряжение 240 В с помощью мультиметраСамостоятельные советы и рекомендации по проверке проводов
Надеюсь, вы поняли все, что описано в этом посте относительно проверки проводов с помощью мультиметра. Краткий обзор советов и рекомендаций может помочь вам больше:
- Будьте готовы к проверке электропроводки, надев электрические рабочие костюмы и перчатки
- Приобретите нужные гаджеты, такие как тестеры, дополнительные провода и лучшие недорогие мультиметры
- Отключите электропитание во время работы
- Отрегулируйте настройки мультиметров в соответствии с рекомендациями
- Подсоедините щупы к соответствующим портам внимательно запишите показания
- Пометьте соответствующим образом поврежденные или горячие провода
Внимание!!
Не связывайтесь с ним, если у вас есть сомнения в своей способности работать с электрооборудованием. Не забудьте проконсультироваться с опытным электриком рядом с вами!
Перед проверкой напряжения проверьте, находятся ли провода под напряжением, для этого используйте тестер напряжения. Бесконтактный тестер напряжения отлично подходит, особенно для проводов, которые находятся за изоляцией или розеткой, или цифровые токоизмерительные клещи также покажут вам напряжение без какой-либо опасности.
Если провода оголены или касаются металлического каркаса, необходимо использовать тестер напряжения.
Тестер напряжения не сообщит вам величину напряжения, он может только показать наличие напряжения в данной области. Когда вы прикасаетесь к любому проводу или металлу, он просто загорается, или тестер издает гудение или чириканье, сообщая вам о наличии напряжения.
Если ваш тестер напряжения показывает, что провода находятся под напряжением, вы можете проверить напряжение с помощью мультиметра.
Как проверить напряжение с помощью мультиметраВключите мультиметр
Переместите селекторный диск, чтобы выбрать помеченное V с символом переменного тока (~) рядом. В рамках этой функции несколько цифр обозначают разные диапазоны напряжения.
Установите дисковый селектор на наименьшее число, превышающее ожидаемое напряжение в проводах. В Великобритании это 230В. Установите мультиметр на следующее число выше 230 В.
Я выбираю правильный диапазон напряжения, чтобы увеличить разрешение и точность измерений.
Этот шаг требуется не для всех мультиметров: Например, если ваш мультиметр имеет автоматический диапазон, то на его шкале нет цифр. Вы устанавливаете циферблат в положение V~, и мультиметр выберет правильный диапазон при измерении напряжения.
Далее подключите щупы к мультиметру. Черный щуп вставляется в слот с пометкой COM, а красный щуп — в слот с пометкой VΩ.
Проверка оголенных проводов- Будьте особенно осторожны при измерении напряжения на оголенных проводах.
- Коснитесь одним из выводов мультиметра любой металлической поверхности рядом с этими проводами. Металлический объект будет выступать в качестве эталона земли.
- Затем используйте другой провод мультиметра, прикоснитесь концом провода к оголенным проводам и проверьте напряжение на каждом из проводов.
- Электропроводка дома состоит из 3-х проводных цепей, только один провод имеет напряжение около 230 вольт, это провод под напряжением.
- Два других провода, нейтральный и заземляющий, при измерении должны показывать показания, близкие к нулю.
- Теперь измерьте провод под напряжением и нейтральный провод, чтобы определить напряжение в проводе под напряжением. Отметьте цветную красную и белую ленту на проводе под напряжением и нейтральном проводе, чтобы идентифицировать провод. Когда вы измеряете провод заземления и провод под напряжением, это даст вам измерения напряжения на проводе под напряжением.
- Наконец, измерьте нейтральный провод и провод заземления, чтобы проверить, нет ли паразитного напряжения в нейтральном проводе.
Часто задаваемые вопросы:
Что является основной причиной неисправности электропроводки?
Основными причинами повреждения электрических проводов являются старение провода, механическое повреждение, разрушение оболочки кабеля, влага в изоляции, нагрев кабеля, электрические перегрузки, нападение грызунов и воздействие УФ-излучения.
Что делать с оголенными проводами?
Самый простой и легкий способ обезопасить оголенный провод — приклеить его изолентой. Изолента может помочь затянуть провод или ослабленные провода, которые не помещаются в колпачок. Вы можете использовать изоляционную ленту поверх оголенного провода, чтобы защитить себя и сохранить электропроводку в доме.
ЗаключениеИспользуйте мультиметр, аналоговый мультиметр, автоматический или ручной мультиметр или токоизмерительные клещи; это самый простой способ проверить напряжение в домашней проводке, независимо от того, находится ли поиск неисправностей в напряжении, которое является проводом под напряжением, или это нейтральный провод. Мы можем использовать оба провода для создания схемы с помощью мультиметра. Мультиметр сообщит вам точные измерения напряжения по умолчанию или любые более высокие значения из-за оголенной проводки или любых других неисправностей проводки или любого паразитного напряжения в системе проводки.
Похожие сообщения:Как проверить конденсатор с помощью мультиметра в цепи
Как измерить емкость
На что следует обратить внимание перед покупкой мультиметра
Как безопасно проверить, находится ли провод под напряжением Безопасная проверка, если провод находится под напряжением (или горячий)
Существует множество способов определить, находится ли электрический кабель под напряжением. Вам может понадобиться сделать это, если вы делаете ремонт, испытываете неисправность в электросети или устанавливаете новый выключатель света. Несмотря на это, вы должны выполнять задачу с особой тщательностью и вниманием к деталям.
Когда вы имеете дело с электричеством, важно оставаться в безопасности. Даже незначительная оплошность может поставить вас под угрозу серьезной травмы или смерти. Особенно, если вас смущает расположение вашей проводки или проводка не организована из-за некачественной работы предыдущего электрика.
По этой причине, если вы не совсем уверены в своей способности обращаться с электрической системой, наймите электрика, который сделает работу правильно. Если вы хотите продолжить, то вот все, что вам нужно знать.
Типы тестеров напряжения
Самый безопасный способ проверить, находится ли провод под напряжением, это приобрести тестер напряжения. Из которых есть много типов на выбор. Они помогут вам определить, есть ли ток, протекающий по проводу. Эти недорогие устройства легко доступны для покупки в Интернете и в местном хозяйственном магазине.
Вот наиболее распространенные типы тестеров напряжения и способы их использования.
Бесконтактный тестер напряжения
Этот тестер напряжения — самый безопасный способ проверить, находится ли провод под напряжением. Само устройство по форме и размеру похоже на шулер. Кроме того, он легкий и изготовлен из прочной пластмассовой конструкции, что делает его простым и безопасным в использовании.
Основное преимущество этого тестера напряжения заключается в том, что на первом этапе не требуется касаться каких-либо проводов. Вместо этого вы просто отключаете питание и вставляете устройство в узкую прорезь электрической розетки, после чего устройство загорается и непрерывно чирикает, если питание все еще есть.
Оттуда, если вам нужно исследовать конкретный провод в розетке или где-либо еще, вы можете снова поместить устройство рядом с проводом, а затем дождаться, когда устройство снова загорится и издаст звуковой сигнал.
Возможно, единственным недостатком этого тестера напряжения является то, что он не может тестировать провода, покрытые металлической оболочкой или кабелепроводом. Они также обычно работают от батареек, поэтому убедитесь, что у вас есть запасная пара.
Цифровой мультиметр
Мультиметр — это электронный инструмент, используемый для измерения напряжения, сопротивления и силы тока. Вы можете переключаться между различными электрическими блоками на лету, просто поворачивая ручку. Для этого теста настройте устройство на измерение напряжения переменного тока.
Чтобы проверить провод или другой элемент электрооборудования, вы используете два щупа, прикрепленных к устройству: один красный (положительный), а другой черный (отрицательный). Прежде чем проверять, находится ли кабель под напряжением, сначала выключите питание
. Любые данные, полученные устройством, удобно отображаются на ЖК-экране.Когда вам нужно использовать мультиметр вместо бесконтактного тестера напряжения?
Эти устройства особенно полезны, если вы работаете или живете в старом помещении и хотите знать, действительно ли провод заземления оборудования подключен к заземлению в системе. Вы также можете сначала использовать бесконтактный тестер напряжения в качестве средства для проверки электрической розетки, прежде чем исследовать провода.
Как безопасно проверить, находится ли провод под напряжением
Каждое жилое, коммерческое и промышленное помещение в Австралии должно соответствовать действующим Правилам электропроводки AS/NZS 3000.
Хотя эти стандарты охватывают широкий спектр минимальные требования, которые включают в себя безопасность, адаптацию к новым технологиям и усовершенствованные методы установки, для вас это означает, что ваша электрическая проводка — от схемы до отдельных цветовых кодов — должна быть одинаковой по всем направлениям.
Цветовая схема вашей системы электропроводки определяется тем, является ли система однофазной или многофазной. Большинство жилых домов имеют однофазную систему (где электричество подключается от 230 до 240 вольт), в то время как большинство промышленных объектов и крупных коммерческих помещений имеют многофазную (где электричество подключается от 400 до 415 вольт).
Ниже приведена единая разбивка цветовых кодов для однофазных и многофазных систем:
Текущий австралийский цветовой код для однофазных
- Активный — красный
- Нейтральный — черный
- Земля — зеленый/желтый
Текущий австралийский цветовой код для многофазных
- Фаза 1 — красный
- Фаза 2 – Белый
- Фаза 3 — Темно-синий
- Земля — зеленый/желтый
Если вы планируете проверить проводку вашего жилого или коммерческого помещения, то вы должны знать цветовой код вашего помещения.
