Принцип работы и основные типы датчиков движения для освещения

Датчики движения для автоматического включения света являются удобным и энергоэффективным решением для многих помещений и уличных территорий. Принцип их работы основан на обнаружении движущихся объектов в зоне действия датчика и подаче сигнала на включение освещения. Основные типы датчиков движения для освещения:

• Инфракрасные (пассивные ИК-датчики) — реагируют на тепловое излучение движущихся объектов
• Ультразвуковые — излучают и принимают отраженные ультразвуковые волны
• Микроволновые — работают по принципу радара, излучая электромагнитные волны
• Комбинированные — сочетают несколько технологий обнаружения

Наиболее распространены инфракрасные датчики движения, как наиболее доступные и простые в установке. Они эффективны в большинстве типовых ситуаций.

Ключевые характеристики датчиков движения для выбора модели

При выборе датчика движения для управления освещением важно учитывать следующие основные параметры:

• Угол обзора — от 90° до 360°
• Дальность обнаружения — от 3 до 20 метров
• Чувствительность и возможность ее регулировки
• Задержка отключения — время работы после прекращения движения
• Пороговый уровень освещенности для срабатывания
• Максимальная мощность подключаемой нагрузки
• Степень защиты корпуса (IP) для уличного применения

Чем больше угол обзора и дальность, тем шире зона охвата датчика. Регулируемая чувствительность позволяет настроить датчик под конкретные условия. Задержка нужна, чтобы свет не выключался слишком быстро.

Особенности применения датчиков движения в помещениях

Для использования внутри помещений подходят датчики с углом обзора 120-180° и дальностью 5-10 метров. Оптимальные места установки:

• Коридоры и лестничные площадки
• Входные зоны и прихожие
• Кладовые и подсобные помещения
• Гаражи и технические помещения
• Санузлы и ванные комнаты

В жилых комнатах датчики движения обычно не используют, так как это может вызывать дискомфорт при длительном нахождении. Для санузлов выбирают модели с повышенной влагозащитой. Важно правильно настроить чувствительность, чтобы исключить ложные срабатывания.

Применение датчиков движения для уличного освещения

Для автоматизации наружного освещения используют всепогодные датчики движения со степенью защиты IP44 и выше. Особенности применения:

• Увеличенная дальность обнаружения — до 20 метров
• Широкий угол обзора — 180-360°
• Устойчивость к осадкам и перепадам температур
• Регулировка порога срабатывания по уровню освещенности
• Защита от ложных срабатываний на мелких животных

Датчики устанавливают на стенах домов, столбах, над входными дверями. Для больших территорий используют несколько датчиков, объединенных в единую систему. Это позволяет эффективно контролировать освещение придомовой территории, дорожек, парковок.

Особенности монтажа и подключения датчиков движения

При установке датчиков движения для управления освещением важно соблюдать следующие правила:

• Размещать датчик так, чтобы в зону обнаружения не попадали источники тепла
• Не направлять на окна, двери, вентиляционные отверстия
• Устанавливать на высоте 2-3 метра от пола
• Подключать через отдельный автомат защиты
• Использовать провода соответствующего сечения
• Тщательно изолировать все соединения

Перед окончательным монтажом рекомендуется протестировать работу датчика, отрегулировать чувствительность и время задержки. При необходимости можно использовать дополнительные экраны для корректировки зоны обнаружения.

Преимущества и недостатки использования датчиков движения для освещения

Основные плюсы применения датчиков движения для управления освещением:

• Экономия электроэнергии до 60-80%
• Повышение комфорта и безопасности
• Автоматизация работы освещения
• Продление срока службы ламп
• Простота монтажа и настройки

К возможным минусам можно отнести:

• Риск ложных срабатываний при неправильной настройке
• Необходимость периодической регулировки параметров
• Ограниченный срок службы (5-10 лет)
• Более высокая стоимость по сравнению с обычными выключателями

В целом преимущества датчиков движения значительно перевешивают их недостатки при грамотном подборе и установке оборудования.

Рекомендации по выбору датчика движения для освещения

При выборе датчика движения для управления освещением следует учитывать:

1. Место установки — помещение или улица
2. Требуемую зону охвата — угол обзора и дальность
3. Условия эксплуатации — температура, влажность
4. Мощность и тип подключаемых светильников
5. Необходимость дополнительных функций

Для типовых помещений подойдут недорогие инфракрасные датчики. Для сложных условий лучше выбрать комбинированные модели. Важно обращать внимание на репутацию производителя и наличие гарантии. Перед покупкой рекомендуется проконсультироваться со специалистом для подбора оптимального варианта.

Датчики движения. Как выбрать?

При входе в темное помещение не всегда получается тут же зажечь свет: выключатель расположен далеко от двери или заняты руки. Не гасить свет – не самое экономное решение проблемы, особенно в случае с мощными наружными светильниками. Для оперативного включения освещения в местах, где люди появляются только время от времени, придуманы специальные устройства – датчики движения.

Что представляет собой датчик движения

Датчик движения – это компактный прибор, реагирующий на присутствие. Он регистрирует появление движущегося объекта в зоне действия и направляет сигнал управляемому устройству. Если схему дополнить фотореле – включение светильника будет зависеть еще и от уровня освещенности. Это позволит сделать экономию энергии существеннее.

От чего зависит выбор датчика?

Оснащение датчиками квартиры, подсобного помещения или придомовой территории – задача простая только на первый взгляд. На выбор той или иной модели влияет ряд факторов: место установки, доступные способы питания, площадь контролируемого участка. Каждый вид имеет свои особенности, достоинства и недостатки, а также может по-разному монтироваться.

a405fe82-a065-41b3-bb92-0ca5767a9ab4

Датчик движения ДД 008 1100Вт 180 град. 12м IP44 белый IEK LDD10-008-1100-001

186fb084-11c4-4c8d-ba52-8d6f25317a88

Датчик движения ДДПт-01 60Вт E27 360 град. белый TDM SQ0324-0016

fc086275-ce93-49fa-9457-e780007b9fd3

Датчик движения PIR настенный 140град. Lighting Management Legrand 048945

180c8e56-bab1-436c-82b0-43d0fe1648cf

Датчик движения IR 800Вт 180° белый V1-ST11

b03fdb39-2176-4e02-b306-428ba10b1cd5

Датчик движения потолочный AtlasDesign 2000Вт 360град.C бел. ATN000137

Выбираем датчик движения за 7 шагов

• Шаг первый. Определяемся с местом размещения. Для установки в здании подойдет внутренний датчик. Такой прибор приспособлен для работы в нормальных условиях – без резких температурных перепадов, запыленности и влажности. Для монтажа на улице потребуется наружное устройство, обладающее более серьезной защитой от внешних воздействий. Кроме того, уличные датчики движения имеют больший радиус обнаружения.

• Шаг второй. Кроме места, неплохо бы уточнить и способ установки. Изделия бывают корпусными, предназначенными для монтажа на потолки и стены, а также встраиваемыми. Последние отличаются небольшими размерами и высокой ценой; используются, как правило, в охранных системах.

• Шаг третий. Исходя из места монтажа, определяем тип устройства. Так, инфракрасные приборы наиболее универсальны и подходят для различных помещений и открытых территорий. Акустические модели — для участков, где эпизодическое появление людей сопровождается шумом: стуком двери или хлопком. В длинных коридорах и помещениях, имеющих сложную конфигурацию, а также на лестницах предпочтительнее использовать ультразвуковые или микроволновые приборы. Комбинированные варианты сочетают в себе возможности нескольких типов датчиков. Они надежны и почти не дают ложных срабатываний.

• Шаг четвертый. Считаем подключаемую нагрузку. К одному датчику можно подсоединить несколько осветительных приборов, однако их суммарная мощность не должна превышать лимит, установленный производителем. Это особенно важно при создании системы уличного освещения, включающей несколько мощных фонарей.

• Шаг пятый. Выбираем способ питания: от сети или автономный. Используя проводное устройство, не нужно постоянно думать об уровне заряда и замене батарей. Но сетевой датчик не будет работать при перебоях с электроснабжением. Автономные модели не зависят от основной сети, часто оснащаются отдельными источниками питания, например, солнечными батареями.

• Шаг шестой. Вычисляем угол обзора и дальность действия. Угол обзора в горизонтальной плоскости определяется количеством путей к объекту, а в случае с помещением – числом входов. Чем их меньше, тем уже угол. Для открытых пространств и комнат с несколькими дверями подходят модели с углом от 180 до 360 градусов. В помещениях с одной дверью достаточно прибора с узким сектором охвата. Дальность, опять же, определяется масштабами контролируемой площадки: так, для внутренней установки достаточно датчика, «видящего» на расстоянии до 7 метров.

• Шаг седьмой. Самое время вспомнить о дополнительных функциях. Если в доме живет одно или несколько животных, не лишним будет предусмотреть защиту от ложных срабатываний. Задержка отключения пригодится в больших помещениях: свет будет гореть некоторое время даже тогда, когда вы покинете зону действия. Прибор со встроенным датчиком освещенности (фотореле) не позволит светильникам включиться, когда еще недостаточно стемнело.

Тонкости установки

Чтобы выбранное устройство работало максимально эффективно, его нужно правильно разместить. Прибор не должен находиться в непосредственной близости к светильникам, а также обогревателям и вентиляторам. Перепады температуры, потоки воздуха и свет отражаются на точности работы датчика.

Также нецелесообразно монтировать устройства там, где в радиус их действия попадают объемные предметы, мешающие обзору.

Датчик движения для включения света: виды, подключение, настройка

Развитие технологий позволяет делать нашу жизнь все более удобной. Одна из возможностей — автоматически включать свет в темном помещении или на улице. Освещение включается, когда кто-то оказывается недалеко. Для реализации используется датчик движения для включения света. Обычно это инфракрасный детектор движения.

Содержание статьи

• 1 Когда и где использовать датчик движения для включения света
• 2 Виды и особенности применения в освещении
• 3 Технические характеристики
  • 3.1 Датчик движения для включения света: основные критерии выбора модели
  • 3.2 Дополнительные, но не лишние
• 4 Способ монтажа и установки
• 5 Способы питания
• 6 Выбор места установки датчика движения
• 7 Схемы включения

Когда и где использовать датчик движения для включения света

Далеко не всегда и не везде удобно включать свет при помощи выключателя. Например, на лестничной площадке, в длинном коридоре. И на улице возле дома. Оставить «дежурное» освещение — это одно. Но постоянно освещать дорожку к дому, крыльцо и подъездные пути — сплошное расточительство.  Ходить в темноте — опасно. Или вы приехали на машине, поздно пришли домой… Как включать свет?

Для лестниц и длинных коридоров есть решение — установка проходных выключателей, которые позволяют управлять освещением из двух или более точек. Но, если у вас заняты руки, и они не помогут.

Дело даже не всегда в экономии, хотя, и это тоже не последняя причина

Та же проблема в технических помещениях типа кладовой, прачечной, погреба и т.д. Тут очень часто руки заняты. Чтобы включить свет, нужно в темноте дойти куда-то, поставить груз, а потом вернуться к выключателю. Есть и другие варианты, которые мы иногда используем  — попытаться использовать локоть, поставить груз у ног, включить свет, затем продолжать свои дела. Установка детектора движения решает все эти проблемы.

Удобно, кстати, делать подсветку внутренней лестницы на детекторах движения в коттеджах. Датчики поставить на уровне ступеней вверху и внизу, выставить интервал отключения, достаточный для подъема или спуска. Удобно. По такому же принципу можно сделать подсветку пола в спальне. Опустили ноги с кровати — включилась подсветка. Комфортно.

Комфорт состоит из мелочей

Можно сделать подсветку на датчике движения в шкафу. Тоже удобно — открыли дверку — свет включен. Закрыли — выключился. И, что характерно, никаких контактов — работает надежно.

Виды и особенности применения в освещении

Датчики движения используются в охранных системах и в системе освещения — для включения освещения только на время присутствия человека. Использование этого элемента позволяет экономить на оплате за освещение, причем без снижения уровня комфорта. Надо только правильно выбрать положение детектора и настроить его.

Принцип работы освещения с датчиком движения

Датчики движения бывают двух типов — активные и пассивные. Активные — ультразвуковые, лазерные и микроволновые. Они излучают волны определенного диапазона и «ловят» ответ. Свет включается когда посланный и принятый сигналы отличаются. Это значит, в поле действия прибора появился посторонний объект.

Пассивные датчики движения — инфракрасные. Они построены на основе пироэлектрических датчиков, которые реагируют на ИК-излучение. В паре с пироэлементом используют специальные фокусирующие линзы. Всем известно, что человек излучает тепло в инфракрасном диапазоне. Линзы фокусируют это тепло, направляя его на пироэлемент. На его выводах формируется разность потенциалов, что в конечном итоге приводит к замыканию цепи питания осветительных приборов. Почему эти детекторы движения называют пассивными? Потому что сами они не вырабатывают волны идущие во вне, а только регистрируют появление тепла в инфракрасном диапазоне.

Так работает пассивный инфракрасный датчик движения

Какие датчики движения лучше? Зависит от области применения. В охранных системах лучше комбинированные, так как они отслеживают несколько параметров. Но подобный датчик движения для включения света — неоправданная трата средств, так как достаточно обычного пассивного инфракрасного детектора. Именно они обычно и стоят для включения ламп при появлении человека — это оптимальный выбор.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет. Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен.

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Способ монтажа и установки

По способу установки датчики движения для освещения могут быть наружного монтажа и встраиваемые. Модели для наружного монтажа имеют пыле-влагозащищенный корпус, параметры которого надо подбирать в зависимости от условий работы. Монтироваться корпусные модели могут на вертикальной или горизонтальной поверхности (например, на стене или потолке). Это разные модели, так как у них линзы и датчики расположены по-разному.

Встраиваемые модели могут прятаться в любое подходящее по габаритам устройство. При равных характеристиках они дороже обычных моделей, так что без особой необходимости соблюдения секретности, лучше ставить обычные. Выпускаются датчики движения для подвесных и натяжных потолков. По форме они напоминают точечные светильники, точно так же крепятся.

Потолочные датчики движения Legrand для включения света. Предназначены для подвесных и натяжных потолков

Наружные датчики крепятся через специальные отверстия в корпусе. Крепеж подбирается в зависимости от типа поверхности, на которую он будет монтироваться: дюбель-гвозди — если это кирпич или бетон, саморезы — для деревянных поверхностей, дюбеля-бабочки — для гипсокартона, спецкрепеж — для пористых материалов типа газоблоков.

Если установить крепеж сложно, можно использовать универсальный клей типа «жидкие гвозди». Вот только снять такой датчик не получится. С одной стороны, это хорошо — никто его не унесет. С другой — заменить тоже будет проблематично.

Способы питания

Есть датчики движения для включения света, питающиеся:

• от переменного напряжения 220 В.
• от постоянного напряжения 12 В или 24 В.
• от батареек и аккумуляторов.
• используя комбинированный способ питания.

Выбор по питанию, наверное, самый простой. Если доступно питание от 220 В, можно брать такие модели. В случае если у вас есть преобразователь на 12 В или 24 В, лучше выбрать такую модель — более безопасно. Если тянуть провода или покупать преобразователь надо специально, имеет смысл поставить датчик на батарейках или аккумуляторах. Они более автономны, но надо периодически заменять элементы питания.

Еще можно выбирать внешний вид. Корпуса бывают самые разные — от простых коробочек белого цвета, до моделей интересного дизайна (и не менее интересной цены)

Выбор места установки датчика движения

Место установки датчика движения для включения света выбирается так, чтобы контролируемая зона находилась в пределах уверенного приема. При этом надо понимать, что чем выше повесить датчик, тем зона обнаружения будет шире. Но при этом возрастает вероятность ошибки, так как сигнал становится более слабым.

«Контрольной точкой» для выбора высоты считается 2,4 метра

При выборе места предусмотрите, чтобы рядом не было фонаря или другого источника света, отопления, кондиционеров, любых других устройств, которые в процессе работы могут выделять тепло. Не должно быть рядом и крупных объектов, которые ограничивают зону видимости. В общем, не такое простое это дело — найти место для датчика движения.

Рядом не должно быть окон, батарей

Если отслеживать движение надо во всем помещении, датчик движения для включения света ставят на потолок. Выбирают потолочную модель с охватом 360°. Но в этом случае высока вероятность неправильного срабатывания. В помещениях прямоугольной формы удобнее (а часто и выгоднее) поставить два светильника с двумя датчиками — чтобы каждый отслеживал свою зону.  Если входить могут только с одной стороны, ставят настенный вариант напротив двери, развернув сектор обзора в нужном направлении.

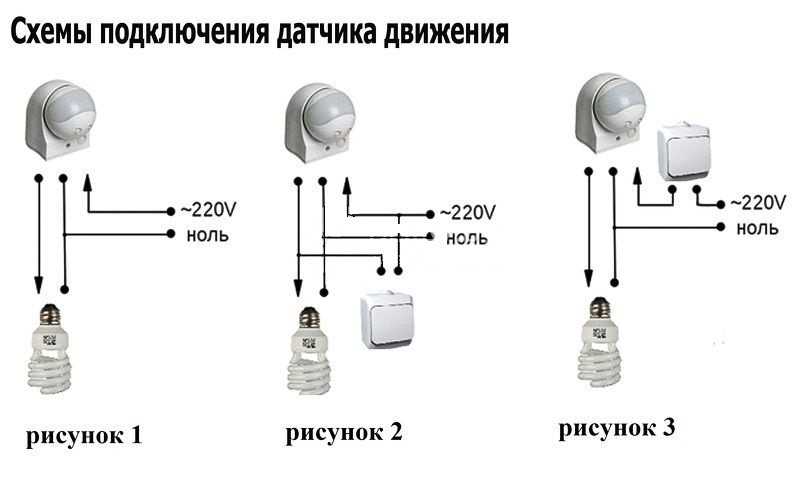

Схемы включения

Схем включения датчиков движения несколько, но любой датчик устанавливается перед светильником. То есть питание подается на датчик, а через него уже идет на осветительные приборы. Это самый простой вариант (на рисунке ниже слева). Если говорить о проводах, то подключаем так:

• Ноль подается на соответствующее гнездо датчика, другой провод идет на один из входов люстры.
• Фаза заводится на датчик движения (есть подписанный вход), второй провод подключается к выходной клемме и подключаем к свободному выводу на лампе. На этом все, можно проверять работу.

Как подключить датчик движения к люстре

Схема простая, но свет горит только когда есть движение. Если движения нет, после того как пройдет интервал выдержки времени, освещение отключается. Других вариантов нет. Но иногда требуется включить свет надолго. Для этого надо создать обходной путь. В этом случае в схему добавляют выключатель (рисунок выше, схема справа). Если подключить датчик движения данным способом, при выключенном выключателе схема работает как описано выше: есть движение — есть свет. Нет движения — нет света. Если надо включить освещение на продолжительный период времени, просто переводят выключатель в положение включено. Тогда лампа горит непрерывно, независимо от наличия или отсутствия движущихся объектов.

Схема управления включения уличным освещением с фотореле и датчиком движения

Применительно к улице, в схему стоит добавить датчик света (фотореле). Зачем включать уличное освещение в светлое время суток? Чтобы этого избежать, ставят в доме включатель и включают/выключают вручную. Для автоматизации процесса в схему добавляют фотореле, которое будет подавать питание только после того, как достаточно стемнеет. А дальше в работу вступает датчик движения.

Датчики движения настенные для помещений: комнатные датчики для включения света

Особенности настенных датчиков движения
Функциональные возможности датчиков движения Indoor 180
Коммутационные способности датчиков Indoor 180
Где лучше использовать настенный датчик движения, а где потолочный?

В блоге компании B. E.G. немало материалов о датчиках движения и присутствия. Мы уже рассказали об устройствах отличающихся по размеру, функциям, типам подключения и т.д.

Затрагивали и тему места расположения датчиков: материал о монтаже и настройке потолочного датчика движения стал первым в нашем блоге. Не дали должного внимания только настенным датчикам. О них сегодня и поговорим.

Особенности настенных датчиков движения

В ассортименте компании B.E.G. настенные датчики представлены серией Indoor 180 и Indoor 140L. Сегодня мы остановимся на Indoor 180, а о датчиках Indoor 140-L расскажем в следующих материалах.

Модельный ряд Indoor 180 включает датчики движения и присутствия (и master, и slave устройства), а также комбинированные датчики движения/шума. Сенсоры Indoor 180-R бывают двух типов: Sl Indoor 180-R  – без рамки и Indoor 180-R — с рамкой.

Устройства выполнены в виде настенного выключателя. Все они одинакового размера 87 x 87 x 61 мм, что позволяет устанавливать их в стандартную коробку для скрытого монтажа.

Устанавливают датчики этой серии на высоте 110-220 сантиметров, то есть сбоку от двери, где обычно устанавливают настенные выключатели, или прямо над дверью. Чтобы датчик гармонично вписывался в дизайн помещения, его рамку можно подобрать из различных цветов, также доступны переходные рамки для известных европейских брендов, таких как Legrand, ABB, Gira, Jung и т.д.

Об этом мы рассказывали в статье про датчики в интерьере.

Для установки датчика открытым монтажом предназначен SM-цоколь. Его использование повышает степень защищенности датчика с IP20 до IP54, что позволяет устанавливать его вне здания или в помещениях с повышенной влажностью.

В каждом комплекте поставки имеются закрывающие пластины (шторки). С их помощью корректируется зона обнаружения датчика. Таким образом, из поля зрения устройства исключаются объекты, которые могут вызвать ложное срабатывание.

Функциональные возможности датчиков движения Indoor 180

Как и потолочные датчики движения, все настенные датчики линейки Indoor 180 рассчитаны на работу в температурном диапазоне -25°C до +50°C. Настенные устройства работают от сетевого напряжения 230 V, а также в системах KNX и 11-48V.

Зона обнаружения датчиков составляет 180°, в то время, когда диапазон потолочных датчиков 360°. Дальность действия при движении в сторону датчика (фронтально) — 3м, а при движении по касательной (перпендикулярно) — 10 м.

В отличие от потолочных датчиков дальность действия всех устройств серии Indoor 180 одинакова. Поэтому эти модели подходят для контроля лестничных клеток, коридоров, архивов, комнат для совещаний.

Все модели, за исключением Slave-устройства Indoor 180-S (оно только фиксирует движение), оснащены датчиками освещенности, которые настраиваются на определенный порог срабатывания в диапазоне от 2 до 2000 люкс.

При обнаружении движения и в зависимости от текущей освещенности, устройство выдает команду на включение освещения.

У этих же моделей есть плавная настройка временной задержки на выключение. Эта задержка используется для того, чтобы исключить преждевременное выключение освещения при прекращении движения или переходе человека через «мертвую» зону.

У всех моделей датчиков Indoor 180 есть встроенный акустический сенсор. Эти датчики используются в помещениях, где сложно обеспечить контроль всего пространства.

Например, в общественном туалете, микрофон улавливает звуки движущихся посетителей, шум воды и т. п. Благодаря этому датчик продолжает удерживать освещение включенным. Чувствительность микрофона регулируется.

Indoor 180-M-2C дистанционно управляемый двухканальный датчик с функцией Master-устройства. К нему можно подключать до 10 шт. Slave-устройств.

Slave-устройство Indoor 180-S используется как недорогой способ расширения диапазона обнаружения основного датчика. Этот сенсор не контролирует освещенность и не управляет нагрузкой, он реагирует только на движение в зоне его действия и передает сигнал обнаружения Master-устройству.

В серии Indoor 180 также есть датчик присутствия со встроенным шинным интерфейсом для работы с протоколом KNX. По техническим данным устройство похоже на другие модели этой серии.

Коммутационные способности датчиков Indoor 180

У датчиков модельного ряда Indoor 180 следующие коммутационные возможности:

• Indoor 180-R имеет релейный выход с нагрузочной способностью 2,3 кВт;
• Indoor 180-T тиристорное исполнение для двухпроводных систем без нулевого провода. Выполняет бесконтактное переключение нагрузки от 40 Вт до 300 Вт;
• Indoor 180-SC тиристорное исполнение для двухпроводных систем без нулевого провода, для работы c щитовым реле времени SCT1;
• Indoor 180-M-2C имеет два канала коммутации. Один — для прямого управления освещением с нагрузкой до 2,3 кВт. Второй — с нормально разомкнутыми контактами, под нагрузку до 3 А, для подключения устройств отопления, вентиляции или кондиционирования;
• Sensor insert Indoor 180-KNX имеет до 3-х дополнительных каналов коммутации, которые могут работать зависимо или независимо от дневного света.
• SI Indoor 180-R-11-48V-3A –  имеет сухой контакт, подходит для подключения к источнику питания 11-48V.

Где лучше использовать настенный датчик движения, а где потолочный?

Так как у настенных сенсоров угол охвата до 180° и небольшая дальность обнаружения, его используют для управления освещением узких коридоров. Если длина коридора большая, устанавливается Master-устройство, к которому подключают несколько Slave-устройств.

Настенные датчики подходят для управления освещением лестничных площадок в многоэтажных домах. Влагозащищенный вариант сенсора можно установить на входе в подвал или гараж.

Потолочные же датчики используются там, где в поле зрения сенсора нет препятствий: залы, аудитории, большие комнаты, вестибюли, фойе и т. п. При этом надо учитывать, что стеклянные перегородки и комнатные растения для датчика не прозрачны.

В общественных туалетах наличие перегородок и кабинок затрудняет создание полной зоны наблюдения. Здесь уместно использовать настенный датчик с акустическим сенсором, который услышит не только движения посетителей, но и журчание воды.

В небольших комнатах для совещаний и подобных помещениях можно использовать комбинацию  датчиков двух типов. Например, настенный сенсор в качестве Master -устройства, а для  Slave-устройства — потолочный датчик с круговой зоной обнаружения.

Чтобы и дальше узнавать об особенностях работы датчиков движения и присутствия, подпишитесь на наш блог. Будем присылать новые статьи раз в две недели на вашу почту.

А если вы уже решились на автоматизацию освещения своих дома, офиса, автопарковки или любого другого помещения, обратитесь в компанию B.E.G.. Наши специалисты бесплатно проконсультируют вас и помогут разработать энергоэффективный проект.

comments powered by HyperComments

Виды датчиков движения для систем безопасности и охраны

Охранные датчики, реагирующие на движение физического объекта, являются важнейшим элементом систем безопасности. Благодаря специфике используемых физических принципов, такие устройства образуют зону захвата, размер которой определяется конструкцией датчика и может составлять более десяти метров по горизонтали и вертикали. Промышленность выпускает различные виды датчиков движения, которые широко применяются в любых охранных системах.

Из материала вы узнаете:

Принцип действия детекторов движения

Обнаружение движущегося объекта и подача тревожного сигнала – это основная функция большой группы охранных датчиков. Датчики движения работают на разных физических принципах и могут реагировать на определённые факторы:

• Тепловое излучение
• Масса
• Звук
• Давление

Некоторые типы датчиков могут использоваться только в системах безопасности, а ряд моделей предназначен для дистанционного включения освещения или другой техники.

По физическому принципу датчики классифицируются на следующие типы:

• Детекторы теплового излучения
• Звуковые датчики
• Датчики СВЧ
• Гибридные датчики
• Линейные световые датчики

Детекторы теплового излучения воспринимают инфракрасные волны, исходящие от движущегося объекта, при условии, что его температура отличается от температуры окружающей среды.

Несмотря на высокую чувствительность сенсора, дальность обнаружения объекта инфракрасными датчиками ограничивается 10-15 метрами.

Тепло так же излучают различные отопительные и осветительные приборы. Чтобы избежать ложных срабатываний перед чувствительным элементом инфракрасного датчика находится специальная оптическая система. Она формирует несколько зон обнаружения в виде отдельных сегментов. Срабатывание детектора происходит только в случае последовательного пересечения объектом нескольких зон.

Тепловые

Тепловые инфракрасные детекторы относятся к пассивным устройствам и благодаря хорошей чувствительности, надёжности и невысокой стоимости чаще всего применяются в бытовых системах охранной сигнализации. Отличительной особенностью таких датчиков является отсутствие какого-либо вредного излучения, поэтому они повсеместно используются в системах безопасности детских, общеобразовательных учреждений и объектов здравоохранения.

Датчики движения для освещения работают по тому же принципу. Как только объект с повышенной температурой попадает в зону обнаружения детектора, происходит срабатывание электронной схемы и реле включает источник освещения.

Все тепловые датчики движения имеют регулировку чувствительности, а устройства, применяемые для включения света, дополнительную регулировку времени удержания.

Недостатком тепловых детекторов считается их зависимость от температуры окружающей среды.

Звуковые

Звуковые датчики состоят из излучателя звукового сигнала определённого частотного диапазона и микрофона. Частота излучателя выбирается выше порога слышимости человеческого уха и лежит в интервале 25-45 кГц. Принцип действия ультразвукового датчика основан на эффекте Доплера. Суть его заключается в том, что частота сигнала отражённая от движущегося объекта отличается от частоты сигнала, который отразился от стен или предметов мебели. Микрофон улавливает отражённый сигнал, который сравнивается электронной схемой с частотой генератора. Результатом сравнения и анализа частот по определённому алгоритму, является срабатывание датчика.

Частота излучения ультразвуковых датчиков хорошо слышима собаками и кошками и может вызвать их неадекватное поведение. Это ограничивает использование таких охранных систем. Кроме того, такие датчики имеют небольшой радиус действия.

СВЧ датчики

СВЧ датчики движения для охраны помещения относятся к активным устройствам, так как имеют встроенные передатчик и приёмник. Генератор микроволнового излучения вырабатывает сигнал с  частотой в пределах 2,5-12 ГГц, который посылается в пространство с помощью микрополосковой линии. Сигнал отражается от любых поверхностей помещения и возвращается на антенну приёмника. Любой предмет, который движется в зоне обнаружения, вызовет девиацию частоты отражённой волны. Разность частот между передаваемым и принимаемым сигналом фиксируется и обрабатывается электронной схемой. Таким образом, движущийся объект вызывает включение тревожного сигнала.

Зона обнаружения объекта микроволновых датчиков составляет 10-12 метров. Теоретически её можно сделать сколько угодно большой, но для этого требуется увеличить мощность генератора СВЧ, излучение которого опасно для человека.

По этой причине, использование радиоволновых датчиков движения, ограничено. Поскольку радиоволны высокой частоты без ограничений проходят сквозь некоторые поверхности, микроволновый датчик может реагировать на объект, который движется вне помещения.

Гибридные

Для того чтобы избежать ложных срабатываний в охранных системах часто применяют гибридные датчики, которые состоят из двух различных устройств. Обычно в одном корпусе размещается инфракрасный пассивный детектор и радиоволновой датчик. Это очень надёжная, в отношении  ложных срабатываний, система. Обнаружение движущегося объект микроволновым датчиком должно быть подтверждено фиксацией инфракрасного излучения тепловым детектором. Несмотря на высокую стоимость, комбинированные датчики широко используются в системах безопасности.

Линейные

Линейные датчики, в основном, предназначены для охраны периметра и реагируют на пересечение объектом невидимого луча инфракрасного лазера. Расстояние между излучателем и приёмником может достигать нескольких десятков метров. Для увеличения надёжности охранной системы, предающее устройство формирует несколько параллельных лучей. Для периметральной охраны так же применяются датчики давления. Достаточно вступить ногой в определённую зону, как пьезоэлектрический датчик зафиксирует несанкционированное проникновение.

Томографические датчики

Ответ на вопрос, – какие бывают датчики движения – будет неполным без краткого обзора томографических датчиков.

TMD (Tomographic Motion Detection) представляет собой принципиально новую разработку, которая в будущем, может заменить собой все существующие охранные сигнализации.

Компактные датчики, работающие на радиоволновом принципе, организуют на объекте взаимосвязанную сеть, где датчики могут «общаться» между собой и обмениваться информацией. Благодаря специальному программному обеспечению всю территорию можно разбить на зоны, в каждой из которых установить свой контроль доступа. Датчики охранной системы очень точно позиционируют любой движущийся объект и запоминают радиоволновую картину объекта.

Выбор датчика движения

Для того чтобы правильно выбрать датчик движения нужно знать его основные характеристики и тип помещения, где он будет установлен. Для бытовых систем охранной сигнализации, обычно используют инфракрасные объёмные извещатели. Современные устройства этого типа экономичны, обеспечивают достаточно большую объёмную зону обнаружения и подключаются к любым типам приёмно-контрольных приборов. Для того чтобы тепловой датчик не реагировал на домашних животных, его чувствительность можно регулировать, кроме того есть целый ряд датчиков, которые благодаря заложенному алгоритму обработки, не срабатывают на объекты с массой 20-40 килограмм.

При установке, инфракрасные датчики не следует ориентировать на окна и источники искусственного освещения.

Ультразвуковые датчики движения обладают небольшим радиусом действия и негативно влияют на домашних животных, но обладают целым рядом достоинств. К ним можно отнести низкую стоимость и возможность работы в условиях высокой влажности и запылённости. Кроме того ультразвуковые датчики совершенно не реагируют на световое и тепловое излучение и могут работать в широком диапазоне температур.

Микроволновые детекторы обладают высокой чувствительностью, могут фиксировать самые незначительные перемещения объекта и не зависят от влияний температуры. К недостаткам СВЧ датчиков можно отнести высокую стоимость и негативное влияние излучения на организм человека. Некоторые предметы интерьера помещения могут исказить отражённую волновую картину и вызвать нарушения в работе датчика. К таким предметам относятся аквариумы, зеркала, металлические стеллажи и сложные конструкции со многими плоскостями.

Решение, какой датчик движения выбрать, лучше всего принимать после консультации со специалистом охранной компании.

Как обмануть датчик движения

Как обмануть датчик движения? Есть ли такие датчики движения, которые невозможно обмануть? Такими вопросами задавался каждый пользователь автономной электрической системы охраны. Существует распространенное мнение, что датчики движения невозможно обмануть или обойти, однако, на практике может произойти абсолютно все.

Можно ли обойти систему улавливания движения

Важно понимать, что каждый электронный механизм имеет свои уязвимые точки, поэтому, обмануть датчики движения можно.

Главный элемент комплекта охранной сигнализации являются датчики движения. Именно они определяют любое подозрительное перемещение объектов и оповещают охрану тревогой.

Какими бывают датчики движения:

• Инфракрасные – они определяют передвижение объектов, улавливая его тепло;

• Датчики, которые улавливают волны. Передвижение для таких устройств определяются типом волн, которые создает движущийся объект;

• Ультразвуковые датчики – работают по одному и тому же типу с предыдущим. Объект двигается и создает волны, неуловимые человеческому уху. Эти ультразвуковые волны и улавливают датчики;

• Световые. Такие датчики работают по комбинированному типу. Когда механизмы датчика улавливают перемещение или движение объекта, светильник начинает отслеживать его перемещение.

Как правило, стандартные датчики движения получают энергию от электронной сети, а охранные датчики для предприятий и вовсе имеют свой собственный обособленный источник постоянного питания.

По статистике, особой популярностью пользуются именно инфракрасные датчики. Инфракрасный луч постоянно обследует охраняемый объект по всему углу обзора и моментально реагирует даже на малейшее колебание постоянного теплового фона.

Как обмануть датчики

Наиболее распространенным способом обмана датчиков движения является их приведение в негодность. Второй по распространенности способ – перехитрить датчики движения. Последний способ достаточно трудно осуществить, ведь современные датчики оборудованы максимальной системой безопасности.

Какие бывают способы обмана датчиков движения:

1. Экранирование. Это метод перекрытия от влияния магнитного и инфракрасного поля. Объект накрывается металлическим листом или плотным тканевым материалом так, чтобы части тела были полностью закрыты. Этот метод осуществим лишь в том случае, если злоумышленник точно знает место расположения датчиков. То есть, в теории можно даже накрыть произвольным экраном и сам датчик, если тихо пробраться к нему;

2. Прерывистое быстрое перемещение. Преступник может попытаться двигаться по системе рывков. То есть, после одного перемещения злоумышленник делает остановку на 2-3 секунды;

3. Ослепление датчика движения. Можно попробовать ослепить датчик с минимального расстояния – от 300 до 800 метров, если предварительно подобраться к нему;

4. Закрытие датчика наклейкой, изолентой, скотчем или краской. В теории, такой способ довольно легко произвести, если злоумышленник заранее знает о точном расположении датчиков движения.

5. Блокировка датчика. Самый сложный способ деактивации системы определения движения. Реализовать его в жизни практически невозможно.

Важно понимать, что любой способ обмана может быть раскрыт, если подготовиться к нему заранее.

Как обезопасить датчики движения

Существует большое количество способов по обходу датчиков движения, наиболее распространенные из них:

1. Использование современного и надежного оборудования с высоким спектром улавливания перемещений;

2. Использование целого комплекса датчиков, которые не только улавливают перемещение через инфракрасное излучение или ультразвук, но и иные;

3. Не препятствуйте открытой работе датчиков. Датчики движения должны располагаться таким образом, чтобы ничто не загораживало и не тормозило их;

4. Использование монтажа датчиков в сложных и труднодоступных местах. Чем хитрее пользователь разместит датчики, тем сложнее преступнику будет добраться до них и перехитрить;

5. Дополнительная защита корпуса датчиков поможет сделать работу устройств безопаснее;

6. Контроль активации датчиков во время отсутствия на территории. Современные датчики даже оснащены автоматической активацией по таймеру;

7. Не забывайте отслеживать исправность устройств;

8. Удостоверьтесь в качественной работе пульта охраны и своевременной передаче сигналов.

Ни один злоумышленник не сможет пройти через систему датчиков движения, если пользователь охранной системы предугадывает преступные шаги наперед. Лучше сразу обзавестись надежным и прочным оборудованием с приличной дальностью распознавания объектов в широком спектре. Будьте хитрее злоумышленников – размещайте датчики в сложных и недоступных местах и будьте уверены в спокойствии на территории.

Датчики движения

Используй поиск, чтобы найти научные материалы и собрать список литературы

База статей справочника включает в себя статьи написанные экспертами Автор24, статьи из научных журналов и примеры студенческих работ из различных вузов страны

Содержание статьи

1. Обзор

2. Применение датчиков

3. Типы датчиков движения

4. Ограничения

Определение 1

Датчик движения представляет собой устройство, которое обнаруживает движущиеся объекты, в частности людей.

Датчики движения образуют жизненно важный компонент безопасности, например, автоматизированное управление освещением, управление домом, эффективность использования энергии и других полезных систем.

Обзор

Электронный детектор движения содержит оптический, или акустический датчик. Тем не менее, пассивный датчик только воспринимает сигнал, излучаемый от движущегося объекта. Изменения в оптическом, СВЧ или акустическом поле в непосредственной близости от устройства интерпретируется электроникой на основе одной из технологии, перечисленной ниже. Большинство недорогих детекторов движения могут обнаружить движение на расстоянии не менее $15$ футов ($5$ метров). Специализированные системы движения являются более дорогостоящими, но имеют гораздо более длинные диапазоны.

Применение датчиков

Замечание 1

Детекторы движения нашли широкое применение в бытовых и коммерческих вопросах.

Одним из распространенных применений является активация автоматических дверных замков на предприятиях и в общественных зданиях. Датчики движения также широко используются в включении уличных фонарей или света в проходах (например, в вестибюлях и лестничных клеток). Детектор движения может быть одним из датчиков в охранной сигнализации, которая используется для оповещения владельца дома или службы безопасности при обнаружении движения возможного нарушителя. Такой детектор может также вызвать включение камеры безопасности для записи возможного вторжения.

Типы датчиков движения

Эти детекторы бывают разных форм и размеров. Вот несколько примеров:

1. Пассивные инфракрасные детекторы

   Пассивные инфракрасные датчики чувствительны к температуре кожи человека. Это один из наиболее часто используемых датчиков в наше время и могут быть применены во многих системах домашней безопасности.

2. Активные инфракрасные датчики

   Датчики предназначены для излучения электрического сигнала, который подключается к фотоприемнику. Как только луч прерывается, может звучать сигнал тревоги датчика движения.

3. Пассивный ультразвуковой детектор

   Теоретически, ультразвуковой детектор посылает высокочастотные звуковые волны, которые отражаются обратно к датчику. Если какое — либо происходит прерывание в звуковых волнах, активный ультразвуковой датчик может издавать сигнал тревоги.

4. Комбинированные датчики движения

   Датчики предназначены для обнаружения всех видов движений, одновременно. Эти датчики могут быть полезны, если вы хотите, снизить риск возникновения ложных срабатываний.

5. Беспроводной датчик движения

   Беспроводные датчики движения в основном используются в дверях и окнах. Его можно удобно разместить и легко установить. Когда устройство обнаруживает движение, оно может посылать сигналы обратно к базовому устройству, которое вызывает тревогу.

6. Датчик движения с камерой

   Этот детектор предназначен для захвата неподвижных изображений при обнаружении движения. Некоторые сенсорные камеры движения также способны снимать видео.

По принципу работы датчики можно разделить:

• микроволновые;
• электронные;
• ультразвуковые.

Замечание 2

Также датчики движения способны фиксировать не только движения, но и изменение температуры, а также посторонние звуки.

Ограничения

• Мощность нагрузки, которая коммутируется датчиком движения для управления освещением, зависит от коммутирующего реле (для домашних нужд обычно порядка $500$÷$1000$ Ватт).
• Датчик обнаруживает исключительно изменения ИК фона, таким образом неподвижный объект не будет обнаружен.

Сообщество экспертов Автор24

Автор этой статьи Дата последнего обновления статьи: 14.07.2022

Выполнение любых типов работ по автоматике и управление

Курсовая работа на тему автомеханика Курсовая работа на тему информационные системы управления Курсовая работа на тему анализ систем управления Контрольная работа на тему управление процессами Контрольная по автоматике и управлению Курсовая работа по теории автоматов Заказать курсовую работу по автоматике и управлению в УФЕ Реферат по автоматике и управлению Лабораторная работа по автоматике Отчеты по практике по автоматике и управлению

Подбор готовых материалов по теме

Дипломные работы Курсовые работы Выпускные квалификационные работы Рефераты Сочинения Доклады Эссе Отчеты по практике Решения задач Контрольные работы

Как работают датчики движения?

• Типы датчиков
• Нужен ли он мне?
• Как выбрать
• Как установить
• Другое использование

Перейти к разделуТипы датчиковНужен ли он мне?Как выбратьКак установитьДругое использование

Детекторы движения являются жизненно важными компонентами любой домашней системы безопасности. Однако выбор правильного детектора движения может быть сложной задачей. Вот где мы входим.

Изучив это руководство, вы узнаете свои ИК-датчики от своих микроволновых датчиков, почему не рекомендуется размещать ваши датчики рядом с вентиляционными отверстиями и как использовать ваши датчики не только для обеспечения безопасности. Со всей этой информацией вы сможете выбрать и установить идеальные датчики в своем доме.

Наши любимые датчики движения

Рейтинг редакции:

8.7 /10

Как работают датчики движения?

Как следует из их названия, датчики движения — это датчики особого типа, которые предупреждают вас, если обнаруживают какое-либо движение в местах, которые они должны контролировать. На самом деле существует несколько типов детекторов движения, каждый из которых работает по несколько иному принципу. Двумя наиболее распространенными являются пассивные инфракрасные (PIR) датчики и микроволновые датчики.

FYI: Сэмюэл Багно разработал первый детектор движения в 1940-х годах. Баньо использовал то, что узнал о радарах во время Второй мировой войны, чтобы создать то, что он продавал как «новый вид охранной сигнализации».0015

Узнайте, какие датчики движения подходят для вашего дома, с Гейбом Тернером, главным редактором Security.org.

Пассивные инфракрасные датчики

Инфракрасные датчики работают, улавливая инфракрасный свет, часть электромагнитного спектра, невидимую человеческому глазу. Сам детектор содержит два отдельных датчика, каждый из которых изготовлен из специального материала, чувствительного к инфракрасному свету. Эти датчики размещены за линзой в герметичном металлическом корпусе. Корпус предотвращает воздействие шума, температуры и влажности на датчики.

Один из двух датчиков считывает температуру окружающей среды в помещении, за которым следит датчик. Другими словами, он создает картину того, как выглядит пространство в обычных условиях. Второй датчик фиксирует любые резкие изменения температуры в помещении. Любая разница между тем, что «видят» эти два датчика, создает импульс, сигнализирующий о «движении».

Одним из следствий этого процесса является то, что ИК-детекторы могут обнаруживать только быстрое движение, изменения температуры, которые происходят достаточно быстро, чтобы создать разницу между тем, что видят два датчика.

Линзы на многих из этих детекторов движения разбиты на сегменты. Сегменты позволяют сосредоточиться на одних областях пространства и игнорировать другие. В результате вы можете настроить детекторы так, чтобы они игнорировали определенные типы движения или движение в определенных зонах.

Другими словами, детекторы с сегментацией предупредят вас, если в дом кто-то проник, но не предупредят, если ваша кошка прогуливается по вашей гостиной2. Это качество делает настраиваемые детекторы движения прекрасным дополнением к системам безопасности, ориентированным на домашних животных.

Детектор движения eufy

Микроволновые датчики

Второй распространенный тип детектора движения использует микроволны для считывания пространства и обнаружения движения. Эти детекторы постоянно посылают микроволны, которые попадают на объекты и возвращаются к датчику. Датчик измеряет скорость отражения для этих объектов, что позволяет ему точно знать, как далеко они находятся. Если что-то движется, это движение изменяет скорость отражения объекта, что регистрируется как движение.

Двойные датчики

Наконец, вы можете приобрести датчики, использующие обе технологии: инфракрасную и микроволновую. Преимущество датчиков с двойной технологией заключается в том, что они проверяют друг друга. Оба датчика должны обнаружить движение, прежде чем детектор зарегистрирует это движение. Этот метод проверки помогает предотвратить ложные тревоги.

Другие типы детекторов движения

Вот некоторые другие типы детекторов движения, которые не так популярны, как инфракрасные и микроволновые детекторы:

• Ультразвуковые датчики : Ультразвуковые датчики работают по тому же основному принципу, что и микроволновые датчики. Однако вместо того, чтобы отражать микроволны от объектов, эти датчики используют ультразвуковые волны.3
• Датчики вибрации : Эти устройства работают, обнаруживая небольшие вибрации, которые люди производят, когда они ходят по пространству.
• Томографические датчики : Томографические датчики являются относительно новым типом детекторов движения. Вместо одного датчика томографические датчики движения используют несколько узлов, размещенных в пространстве. Эти узлы взаимодействуют друг с другом. Когда что-то входит в поле между ними, оно нарушает связи, сигнализируя о движении. Томографические датчики могут быть полностью скрыты, потому что они не зависят от прямой видимости, как другие датчики. Еще одно преимущество заключается в том, что благодаря использованию радиоволн томографические датчики могут работать сквозь стены.4
• Зональные отражающие датчики : Подобно датчикам PIR, эти датчики работают на основе инфракрасного излучения. Однако в то время как ИК-детекторы являются пассивными, собирая инфракрасный свет, плоские отражающие датчики активны, как микроволновые или ультразвуковые детекторы. Они посылают импульсы инфракрасного света и измеряют скорость, с которой этот свет отражается от объектов.

ЧЕМ БОЛЬШЕ ВЫ ЗНАЕТЕ: Поскольку томографические детекторы движения работают на основе радиоволн, они работают сквозь стены. В результате такие детекторы могут охватывать большие площади и прятаться за предметами или внутри стен.

Зачем мне датчик движения?

Спрашивать, нужен ли вам датчик движения, все равно что спрашивать, нужна ли вам домашняя система безопасности. Если вы хотите защитить свой дом от злоумышленников, ответ всегда будет положительным. Охранные системы нужны даже в квартирах!

Датчики движения можно использовать по-разному, но в основном они используются в качестве устройств безопасности. Очевидно, что они немедленно предупреждают вас, если в вашем доме есть кто-то, кого там быть не должно. Как только они предупредят вас, вы можете обратиться за помощью в службы экстренной помощи.

А еще лучше, если вы добавили профессиональный мониторинг в свою систему безопасности, вам вообще не придется беспокоиться о своих датчиках. Детекторы движения отправляют оповещения в службу мониторинга, которая вызывает для вас экстренные службы.

На самом деле, если вы приобретете датчики движения как часть более крупной домашней системы безопасности, вы обнаружите, что они отлично работают в сочетании с другими компонентами. Например, вы можете настроить датчик движения для включения света или будильника. Ничто так не отпугнет грабителей, как мигающие огни и сирены. Кроме того, вы можете настроить свои детекторы на запуск видеопотоков и записей, чтобы вы могли точно видеть, кто ползает в вашей гостиной.

Датчик движения

Выбор датчика движения

На рынке представлено множество детекторов движения, и выбрать один из них может быть непросто. Чтобы помочь вам принять решение, рассмотрите следующие факторы:

• Совместимость с системами безопасности : Многие из лучших домашних систем безопасности предлагают пакеты, включающие датчики движения. Если вы приобретете все компоненты безопасности вместе, вам не придется беспокоиться о совместимости. Однако, если вы покупаете детекторы движения отдельно, вы должны убедиться, что они без проблем работают с другими вашими компонентами, такими как домашние камеры безопасности, дверные видеозвонки, интеллектуальные замки, датчики движения и дверные датчики.
• Уровни чувствительности : Если у вас есть домашнее животное, возможно, у вас уже есть система безопасности для домашних животных. Вам также понадобятся датчики движения для домашних животных. Ищите детекторы, которые могут отличить людей от животных. Большинство из них можно настроить так, чтобы они игнорировали движение существ с определенным весом.
• Интеграция с умным домом : Пытаетесь ли вы превратить свой дом в умный дом или просто используете смартфон, ищите детекторы движения, которые хорошо работают с выбранной вами платформой. Таким образом, вы можете включать и выключать детекторы одним голосом.
• Тип датчика : Некоторые типы датчиков могут лучше подходить для вашей конкретной домашней обстановки. Если, например, у вас есть небольшие комнаты с большим количеством отопительных каналов, вы можете отказаться от ИК-детекторов. Вам не нужны ложные срабатывания каждый раз, когда начинается жара. Кроме того, если вы живете рядом с аэропортом, вы можете держаться подальше от датчиков вибрации.
• Приложение : Вы должны иметь возможность полностью контролировать свои датчики через мобильное приложение.
• Цена : Диапазон цен на детекторы движения составляет от 30 до 50 долларов США, в зависимости от характеристик детекторов.

Домашняя система безопасности	Страница с ценами на систему	Детектор движения цена
жильё Обзор	цены на жилье	44 $
Обзор бухты	Цена бухты	$30
eufy Обзор	eufy цены	$30
Ссылка на интерактивный обзор	Ссылка на интерактивные цены	$50
Обзор безопасности Nest	Цены Nest Secure	$49
Обзор звонка	Цена звонка будильника	$30
Обзор SimpliSafe	Стоимость SimpliSafe	$30
Обзор сигнализации Scout	Цена сигнализации Scout	$30

Установка детектора движения

После того, как вы выбрали подходящие датчики движения, пришло время их установить.

1. Распакуйте датчик движения .

   Каждое устройство отличается от других, и вам необходимо ознакомиться с ним перед установкой. Начните процесс установки, вынув устройство из упаковки, проверив детали и прочитав инструкции.

2. Решите, где разместить детектор .

   Выберите лучшие места для установки детекторов. При этом помните следующее:

   • Детекторы движения наиболее эффективны, когда они расположены напротив точек входа.
   • Если у вас всего несколько детекторов, начните с их размещения в узких местах, соединяющих большие пространства вашего дома.
   • Разместите детекторы там, где, по вашему мнению, наиболее вероятно проникновение злоумышленника.
   • Подумайте, по каким стенам чаще всего ходят грабители.
   • Углы — идеальные места для детекторов, поскольку они позволяют одному детектору контролировать большую площадь.
   • Размещение детектора высоко на стене также увеличивает зону покрытия. Кроме того, размещение детекторов движения на большой высоте затрудняет взлом или кражу злоумышленником.
   • Не размещайте датчики над большими предметами мебели или выступами, так как они могут заблокировать способность датчиков обнаруживать движение.
   • Если вы используете датчики PIR, разместите их на расстоянии не менее 10–15 футов от вентиляционных отверстий, поскольку вентиляционные отверстия могут исказить способность датчиков улавливать движение.
3. Установка детектора .

   Обычно датчик движения крепится с помощью клея или винтов.

   Чтобы установить детектор с помощью клея, выполните следующие действия:

   • Выберите место для установки детектора.
   • Отметьте место карандашом.
   • Снимите защитный клей.
   • Прижмите клей к стене.
   • Если датчик регулируемый, убедитесь, что он направлен в центр контролируемой области.

   Для крепления детектора с помощью винтов:

   • Выберите место для установки детектора.
   • Отметьте стену или потолок, где вы планируете разместить детектор.
   • Отделите извещатель от основания.
   • Используйте винты и отвертку, чтобы прикрепить основание к стене или потолку.
   • Снова подключите детектор к его базе.
   • Если вы можете отрегулировать датчик, направьте его на середину области наблюдения.
4. Подключите детектор к системе .

   Следуйте инструкциям вашего устройства, а также инструкциям, прилагаемым к вашей домашней системе безопасности, чтобы убедиться, что ваши детекторы движения правильно работают с другими компонентами вашей системы. Убедитесь, что вы можете включать и выключать детекторы с помощью центра безопасности и мобильного устройства.

5. Отрегулируйте чувствительность детектора .

   Важно правильно настроить чувствительность детектора движения. В противном случае вы получите много ложных предупреждений. Чтобы настроить чувствительность:

   • Найдите регулятор чувствительности детектора.
   • Переместите этот диск в среднее положение между минимумом и максимумом.
   • Чтобы проверить, улавливает ли датчик движение человека, пройдите через зону наблюдения.
   • Если детектор не регистрирует ваше движение, переместите настройку к максимальному концу шкалы и повторите тест.
   • Если детектор регистрирует ваше движение, оставьте циферблат там, где он есть.
   • Если вы получаете ложные предупреждения, переместите циферблат в сторону минимума и снова проверьте устройство, чтобы убедиться, что оно все еще улавливает движение человека.
6. Обслуживание датчика .

   Держите датчик движения в исправном состоянии, чтобы он мог обнаруживать злоумышленников. Правильный уход за ним:

   • Очистите линзу . Датчик должен быть герметично закрыт внутри своего металлического корпуса, поэтому вам не нужно беспокоиться о том, что он собирает пыль. Пыль на объективе ограничивает видимость сенсора. Каждые два месяца используйте чистую сухую ткань для удаления любого материала, который мог скопиться на линзе.
   • Не использовать краску . Всегда снимайте детектор перед покраской. Как и пыль, брызги краски на линзах могут помешать детектору выполнять свою работу должным образом.
   • Заменить батарейки . Если в ваших устройствах используются батареи, вы должны менять их один раз в год.

Другое использование ваших детекторов движения

Хотя основная задача детектора движения — защитить ваш дом, вы можете использовать эти устройства и для ряда других задач.

Домашнее использование

Вот несколько способов использования детектора движения, чтобы облегчить себе жизнь дома:

• Активация света : подключите освещение в вашем доме к датчикам движения, и вам больше никогда не придется беспокоиться о том, что вы спотыкаетесь в темноте. Это часть процесса, называемого домашней автоматизацией.
• Уведомление для гостей : На вечер пришли друзья? Ваш датчик движения может дать вам знать в любое время, когда кто-то придет, чтобы вы могли поприветствовать его у двери.
• Контроль за детьми : Установите датчик движения в комнате вашего малыша, чтобы вы знали, встал ли он с постели. Детекторы движения также отлично подходят для обнаружения подростков, ускользающих из дома или опаздывающих домой.
• Мониторинг домашних животных : Установите датчик движения у задней двери, и он сообщит вам, когда ваш щенок будет готов вернуться внутрь. Подключите его к автоматической собачьей двери, и вам даже не придется вставать, чтобы впустить его.
• Энергосбережение : Разместите датчик движения у двери и подключите его к интеллектуальному термостату. Затем каждый раз, когда вы уходите, детектор может повышать или понижать температуру, пока вы не вернетесь.

Коммерческое использование

Предприятиям также могут быть полезны датчики движения. Помимо предотвращения вторжений, вот некоторые потенциальные возможности использования детекторов движения в бизнесе:

• Мониторинг персонала : Хотите не допустить неуполномоченных сотрудников в зоны ограниченного доступа? Установите датчик движения, который будет отправлять вам оповещения в любое время, когда кто-то приближается к складу.
• Изготовление автоматических дверей : Приветствуйте своих клиентов, прикрепив датчики движения к входной двери. Как только кто-то подходит, дверь открывается для него.
• Включение освещения : Установите датчик движения перед полками с товарами, и они будут загораться каждый раз, когда подходит покупатель. Вы не только привлечете внимание к своей продукции, но и сэкономите деньги, поскольку свет будет включаться только тогда, когда это необходимо.

Система кенгуру — установка датчиков движения

Резюме

Независимо от того, покупаете ли вы полную систему домашней безопасности или просто добавляете несколько компонентов, детекторы движения — это отличное вложение.

Однако это не универсальные устройства. Тщательно подумайте о своих потребностях, прежде чем покупать детекторы. Найдите время, чтобы изучить продукты на рынке. Установите детекторы там, где они заметят любого, кто пытается проникнуть в ваш дом.

В конце концов, вам будет спокойнее, зная, что эти устройства выполняют свою работу.

Часто задаваемые вопросы

Остались вопросы о детекторах движения? Мы нашли время, чтобы ответить на некоторые здесь.

• Как работают датчики движения?

  Детекторы движения оповещают вас, если замечают какое-либо движение в области, которую вы настроили для наблюдения. Однако существует несколько типов детекторов, и каждый из них работает по своему принципу.

  • Пассивные инфракрасные датчики : датчики PIR работают, обнаруживая изменения температуры в помещении. Внезапное повышение температуры регистрируется как движение. Другими словами, эти датчики обнаружения движения обнаруживают инфракрасную энергию движущихся объектов.
  • Микроволновые датчики : Еще один популярный тип детекторов движения, микроволновые датчики бомбардируют область микроволнами и измеряют скорость отражения. Изменение скорости указывает на движение.
  • Ультразвуковые датчики : Этот тип датчика работает так же, как микроволновый датчик, но использует ультразвуковые (звуковые) волны, а не микроволны.
  • Зональные отражающие датчики : Подобно микроволновым и ультразвуковым датчикам, площадные отражающие датчики являются активными датчиками. Вместо микроволн или звука они отражают инфракрасный свет от объектов.
  • Датчики вибрации : Датчики вибрации оповещают вас, если они обнаруживают вибрацию в зоне контроля.
  • Томографические датчики : Относительно новый тип метода обнаружения, томографические датчики устанавливаются по всей территории и связаны друг с другом. Любое движение нарушает связь.
• Как включить детектор движения?

  Вы активируете детектор движения, двигаясь перед ним. Однако самые сложные детекторы могут быть настроены на обнаружение одних движений, а не других.

  Вы можете отрегулировать линзы ИК-датчика, например, чтобы уловить движение в определенных областях. Кроме того, большинство детекторов движения имеют циферблаты, с помощью которых можно устанавливать уровни чувствительности. С помощью этой функции вы можете заставить детекторы игнорировать ваших питомцев.

• Можно ли обмануть датчик движения?

  Вы можете обмануть датчик движения. Датчик PIR, например, измеряет изменения инфракрасного света. Если вы повысите температуру в комнате до достаточно высокого уровня, все будет излучать одинаковый уровень излучения, и датчик не сможет обнаружить эти изменения. Если вы двигаетесь достаточно медленно, вы можете накрыть датчики бумагой или картоном, чтобы они не могли «видеть» движение.

  Однако ни один из этих методов не работает в 100% случаев. Все они требуют уровня точности, которого человеческое тело не может достичь.

• Может ли свет вызвать срабатывание детектора движения?

  Свет может привести к срабатыванию детектора движения. Если в детекторе используются датчики на основе света, такие как датчики PIR или отражающие датчики, включение света приводит к быстрому изменению электромагнитного спектра, считываемого датчиками. Это изменение может быть зарегистрировано как движение.

Датчики движения: для чего нужны эти устройства в системе домашней безопасности?

Датчики движения (также часто называемые детекторами движения) — это технологические устройства, которые в настоящее время интегрированы в широкий спектр устройств домашней безопасности. Итак, какая польза от этих датчиков движения в качестве продукта домашней безопасности?

Датчики движения: надежное обнаружение движения для вашей домашней системы безопасности

Инфракрасные датчики или PIR: основные сокращения для работы с датчиками движения для домашней безопасности

Датчики движения: срабатывание

Краткое руководство Netatmo по установке детекторов движения в составе системы домашней безопасности

Ознакомьтесь с нашими решениями Читать другую статью

Датчики движения: надежное обнаружение движения для вашей домашней системы безопасности

Датчики движения обнаруживают любое движение, происходящее в «поле зрения» устройства, или, другими словами, в той области вашего дома, которую контролирует продукт.

Детекторы движения способны улавливать внезапные подозрительные движения в области, которую они охватывают. Если в области, которую постоянно сканируют ваши домашние детекторы, происходит какое-либо движение, они срабатывают.

Если вы решите включить несколько детекторов движения в систему домашней безопасности, ваши датчики движения затем вызовут защитное действие: например, включится домашняя охранная сигнализация, внутренние камеры домашней безопасности или аварийное охранное освещение.

Когда датчики движения обнаруживают любое подозрительное движение, датчики движения активируют соответствующие предупреждения на устройствах и продуктах домашней безопасности. Это мгновенное оповещение активирует настройку домашней безопасности, которую вы создали в своем доме, экономя драгоценное время в случае вторжения.

Настройте свои датчики движения для обнаружения движений злоумышленников, и они смогут активировать охранную сигнализацию вашего дома, повышая осведомленность о вторжении для вас и вашей семьи (если вы находитесь в доме) или прохожих и полиции. патрули, которые могут находиться в этом районе.

Если вы интегрировали датчики движения в системы домашней безопасности, включая аварийное освещение и домашние камеры безопасности, датчики движения активируют их включение или начало записи видео с камер наблюдения.

В случае систем умной домашней безопасности оповещение от ваших встроенных датчиков движения также позволит отправить оповещение о домашней безопасности на выбранные вами смарт-устройства. Вы будете проинформированы о любых проблемах с домашней безопасностью как можно скорее, независимо от того, где вы находитесь в данный момент.

Таким образом, датчики движения могут быть неотъемлемой частью функциональной системы домашней безопасности, помогая защитить ваш дом, вашу семью и домашнее имущество от вреда.

Кроме того, датчики движения для домашней безопасности позволят вам быть в курсе ситуации с безопасностью в вашем доме, поднимая тревогу и удерживая злоумышленника от дальнейшего проникновения в вашу собственность, активируя другие ваши продукты для домашней безопасности (как мы видели, эти могут быть такие устройства, как домашние камеры видеонаблюдения, охранная сигнализация и аварийное освещение).

Информация о Нетатмо

Знаете ли вы, что новейшие интеллектуальные датчики движения могут определить разницу между подозрительными движениями, которые могут указывать на присутствие злоумышленника в вашем доме, и обычными повседневными движениями? Таким образом, вы можете настроить датчики движения вашей домашней безопасности так, чтобы они срабатывали только тогда, когда для этого есть реальная причина, а не тогда, когда ваш питомец забредает в поле зрения детектора! Итак, как работает этот аспект продукта? Интеллектуальные датчики движения просто анализируют количество инфракрасного излучения, исходящего от подозреваемого злоумышленника, создавая точный профиль для повышения безопасности вашего дома.

Инфракрасные датчики или PIR: основные аббревиатуры для знакомства с датчиками движения для домашней безопасности

Итак, какое отношение инфракрасные и пассивные инфракрасные (PIR) датчики имеют к вашим новым датчикам движения для домашней безопасности?

Устройства обнаружения движения, которые вы просматривали, вероятно, включали инфракрасную технологию. Эти встроенные инфракрасные возможности позволяют датчикам движения обнаруживать естественное инфракрасное излучение, испускаемое живыми существами и горячими объектами.

Итак, если объект, излучающий инфракрасное излучение, перемещается в «вид» ваших детекторов движения, датчики улавливают и анализируют испускаемое им инфракрасное излучение. Таким образом, именно инфракрасное излучение позволяет датчикам движения вашей домашней безопасности обнаруживать присутствие в вашей собственности.

Если в датчики движения домашней безопасности, которые вы планируете установить как часть системы домашней безопасности, встроена инфракрасная технология, скорее всего, это будут пассивные инфракрасные датчики движения или пассивные инфракрасные датчики движения.

Это обозначение PIR говорит вам, что датчики движения будут работать с использованием инфракрасной технологии для обнаружения движения в вашем доме.

Информация о Нетатмо

Хотя технология PIR часто используется для датчиков движения домашней безопасности, существуют и другие технологии обнаружения движения на основе волн. Микроволновые датчики движения и ультразвуковые датчики движения также обнаруживают волны, которые излучают объекты, чтобы определить их присутствие в вашем доме.

Датчики движения: срабатывание

В то время как датчики движения могут быть жизненно важным компонентом домашних систем безопасности, детекторы движения полезны в широком спектре других систем срабатывания. Давайте рассмотрим несколько примеров более широких функций датчиков движения.

Автоматические функции освещения

В этих системах датчики движения улавливают движение в пределах своего «вида», а затем автоматически включают встроенное осветительное устройство. Свет загорается, и никто ничего не делает!

Функции автоматического открывания

В этих конфигурациях датчики движения улавливают движение в сканируемой области. Когда они срабатывают, они автоматически открывают продукт, в который они интегрированы. Это могут быть ворота, дверь или дверь лифта.

Менее очевидно, что та же технология также используется в автоматических кранах и смывах в унитазах: датчик движения обнаруживает движение рук пользователя в пределах их «вида», а затем активирует функции проточной воды или смыва, с которыми они связаны.

Часто небольшой светодиодный индикатор указывает на то, что датчик движения уловил движение.

Краткое руководство Netatmo по установке детекторов движения в составе системы домашней безопасности

• Выберите место без препятствий для обнаружения (без стен, перегородок или источников света или тепла, которые могут повлиять на инфракрасное обнаружение устройства)
• Поместите датчик детектор движения рядом с областью, которую вы хотите «просматривать»
• Если вы устанавливаете детектор движения как часть внутренней домашней системы безопасности, убедитесь, что он расположен высоко на потолке или стене
• Убедитесь, что датчик движения установлен под правильным углом, чтобы обеспечить его полную эффективность
• Убедитесь, что вы установили правильные батареи, если ваши датчики движения работают от батареек свяжите их с вашей системой безопасности умного дома и настройте любые удаленные оповещения, которые вы хотите.

Посмотреть наши решения

Та же тема

Что такое датчик движения?

Вы, наверное, знаете, что ваша домашняя система безопасности предназначена для обнаружения злоумышленника в вашем доме. То есть, когда кто-то входит в ваш дом, когда он не должен, ваша домашняя система безопасности предупреждает ваш центр мониторинга. Это важный аспект вашей домашней системы безопасности, и стоит упомянуть, что устройством, которое фактически обнаруживает и оповещает центр мониторинга, является датчик движения (также детектор движения).

Проще говоря, датчик движения является ключевым устройством в вашей домашней системе безопасности, отвечающим за обнаружение и оповещение центра мониторинга, когда кто-то входит в ваш дом в неподходящее время.

Датчик использует определенные технологии для обнаружения движения в зоне — он немедленно отправляет сигнал на панель управления вашей системы безопасности, если датчик сработал. Затем этот сигнал принимается вашим центром мониторинга, что указывает на возможную угрозу в вашем доме.

Если это звучит для вас в новинку или, возможно, вы немного разбираетесь в сигнализации детекторов движения и хотите узнать больше, эта статья предоставит больше информации о детекторах движения, в первую очередь о том, как они работают с вашей домашней системой безопасности и домом в целом. автоматизация. Давайте начнем!

Как датчики движения работают в системе домашней автоматизации?

Вы, наверное, слышали о дверных замках, которые можно запирать и открывать с помощью приложения, установленного на вашем смартфоне. Кроме того, управляйте своим освещением, холодильниками и другими приборами с возможностью выключения через приложение, установленное на вашем телефоне, где вы можете запланировать их включение или выключение в определенное время. Это делается через систему домашней автоматизации. Не говоря уже о вашей домашней системе безопасности, которая предупреждает вас, когда злоумышленник входит в ваш дом.

Для того, чтобы система домашней автоматизации выполняла все эти действия — планировала определенные функции для автоматического включения или выключения или отправки сигналов, за эти действия отвечает датчик движения.

Это устройство, которое запускает действия. Поэтому можно с уверенностью сказать, что без детектора движения ваша система домашней автоматизации не будет автоматически включать или выключать свет.

Кроме того, ваши холодильники и другие бытовые приборы не могут работать автоматически; ваша сигнализация не сработает, а также ваша охранная система, которая посылает сигналы в центр мониторинга, когда злоумышленник входит в ваш дом. Все они не будут работать автоматически по расписанию без срабатывания детектора движения.

Детектор работает с использованием пассивных инфракрасных датчиков. Это означает, что детектор не воспринимает движение, а вместо этого измеряет инфракрасный свет или изменения уровня. Уровень окружающего тепла в помещении измеряется ИК-датчиком, когда они обнаруживают, что уровень тепла быстро меняется, датчики обнаруживают это как движение.

Как датчики движения работают в системе безопасности?

Как вы уже знаете, датчики движения предназначены для обнаружения вторжения в ваш дом и отправки сигналов на вашу панель управления и систему мониторинга. Датчики работают особенно, когда вы находитесь вдали от дома. Ваша система безопасности может быть запрограммирована на работу с датчиками движения.

То есть, когда ваши датчики фиксируют необычное событие, система безопасности может начать запись события через камеру слежения.

По сути, датчики движения являются частью системы безопасности, поэтому система безопасности автоматически обнаруживает необычное событие и оповещает центры мониторинга. Сенсор — это главное устройство, которое воспринимает ситуацию и вызывает действие. Таким образом, датчики движения работают как охрана и всегда готовы отреагировать на различные ситуации, происходящие в вашем доме, когда вы отсутствуете.

Система обнаруживает движение в вашей гостиной, а также определяет, когда окна или двери открываются, закрываются или ломаются.

Помимо обнаружения злоумышленника, ваш датчик движения, интегрированный с вашей системой безопасности, также может предупредить вас:

• Когда дети входят в запретные зоны, например, в тренажерные залы, подвал, аптечку и т. д.
• Когда кто-то приближается к входной двери (дверной звонок)
• Когда домашние животные входят в запретные зоны и т. д.

Итак, вы видите, что датчики движения являются неотъемлемой частью вашей домашней системы безопасности. Они работают в соответствии с требованиями, чтобы обеспечить безопасность вашего дома, когда вы отсутствуете. Если вы приобрели сигнализацию с датчиком движения и хотите ее получить, ниже мы приводим несколько советов по ее установке и наилучшее место для ее установки.

Как установить датчики движения?

Если у вас есть немного технических знаний, вы можете установить датчик движения, следуя инструкциям в руководстве. В противном случае, вы хотите получить профессионала, чтобы помочь вам. Конечно, рекомендуется нанять профессионала, потому что это касается вашей домашней системы безопасности, и было бы полезно, если бы процесс установки был выполнен правильно, чтобы избежать проблем с ложными тревогами.

Более того, в зависимости от дизайна вашего дома вам нужен эксперт по безопасности, чтобы проверить и решить, что лучше всего подходит для вас — нужно ли вам добавить оконные датчики и другие устройства безопасности в дополнение к вашим детекторам.

Где следует устанавливать датчики движения?

Ваша входная дверь обычно является местом, через которое злоумышленник хотел бы пройти, чтобы попасть в ваш дом. Итак, это одно из лучших мест для установки детекторов движения. Ваши окна также подвержены атакам. Вы должны рассмотреть ваши окна, а также.

Другие места, которые также следует учитывать, — коридоры и гостиная. Обратите внимание, что датчики движения также используются для наблюдения за вашими детьми, когда вас нет дома — когда они входят в запретные места. Поэтому вы хотите установить датчики движения близко к таким местам. Тренажерный зал, аптечка и подвал — вот некоторые из этих мест.

Подведение итогов

Как видите, датчики движения очень эффективны! Они являются неотъемлемой частью вашей домашней системы безопасности, без которой ваша домашняя система безопасности не может обнаружить злоумышленника в вашем доме, а также отправить сигнал в систему мониторинга. Помимо безопасности, эти датчики также помогают в других аспектах домашней автоматизации, таких как управление освещением, температурой, контроль, сигнализация и т. д.

Итак, покупка детекторов движения — правильный шаг к усилению безопасности в вашем доме. Вы всегда должны убедиться, что установка выполнена правильно, чтобы получить максимальную отдачу от вашей системы безопасности.

Что такое датчики движения и нужен ли он мне?

Несмотря на то, что даже самые доступные камеры видеонаблюдения теперь могут похвастаться визуальным обнаружением движения, датчики движения — не первое, что приходит на ум, когда домовладельцы и арендаторы стремятся улучшить безопасность своего дома. Но они по-прежнему могут быть действительно полезным и доступным способом наблюдения за особенно большими пространствами.

Какие бывают датчики движения и действительно ли они вам нужны? Читайте дальше, чтобы узнать все, что вам нужно знать об использовании датчиков движения для обеспечения безопасности.

Содержание

Как работают датчики?

Датчик движения используется для обнаружения присутствия нарушителя в контролируемой зоне, например, в доме, офисе или на рабочем месте. В то время как большинство из нас хорошо знакомы с обнаружением движения, используемым в IP-камерах безопасности, датчики движения уже много лет используются в полностью интегрированных системах безопасности.

Технология обнаружения движения используется во многих устройствах, включая осветительные приборы, камеры и системы сигнализации. Если в вашем доме не установлена ​​полноценная система безопасности, возможно, вы не совсем знакомы с последней, поскольку IP-камеры, по крайней мере, частично устранили необходимость в невизуальном датчике движения в обычном доме.

Предоставлено: Security.org

Тем не менее, вы сознательно или неосознанно сталкиваетесь с ними каждый день в супермаркетах и ​​других общественных местах. Они также могут быть удобны для домов, которые больше среднего, и могут использоваться для автоматического включения света, открывания дверей и даже вызова дверных звонков без необходимости нажатия кнопки посетителем.

3 типа датчиков движения

Датчики реального движения работают двумя способами, которые можно описать как «пассивные» и «активные».

Пассивный инфракрасный датчик

Тепловые сигнатуры объектов/предметов в области, окружающей датчик, могут считываться пассивным инфракрасным (или PIR) датчиком. Различия в температуре при движении объектов/субъектов вызовут тревогу, если они превысят определенный порог (например, температуру человеческого тела).

Многие ИК-датчики могут различать людей и животных, что позволяет избежать ложных срабатываний, вызванных домашними животными. Пассивное инфракрасное излучение также часто используется в камерах ночного видения для создания изображения из почти полной темноты; инфракрасное излучение невидимо для человеческого глаза.

Беспроводной датчик движения Eve Motion.

Этот водостойкий датчик движения IPX3 с питанием от батареи (доступен исключительно через Apple) идеально работает вместе с Apple TV или HomePod и может использоваться для управления освещением, техникой и сценами. Доступно в Apple Store. 39,95 долларов США.

Активная микроволновая/звуковая волна

Микроволновые датчики, немного похожие на гидролокаторы, посылают микроволны в контролируемую зону. Они отскакивают, отражая все в пространстве. Если что-то движется, срабатывает сигнал тревоги, поскольку измерения смещения отраженных микроволн указывают на движение.

Это менее распространенный и более дорогой метод, чем пассивные методы, хотя он может охватывать гораздо большую площадь, чем датчик PIR. Это может быть более полезно в качестве датчика движения на открытом воздухе.

В некоторых системах вместо микроволн используются звуковые волны высокой частоты, но принцип работы тот же. Они наиболее распространены в продуктах для обнаружения / предотвращения животных (где высокий звук им неприятен и отпугивает их) и датчиках гаражных ворот. Дети, как правило, способны слышать издаваемый звук.

Датчик движения SimpliSafe

Датчик движения SimpliSafe обнаруживает движение в пределах 30 футов по тепловым сигнатурам. Он способен отличить человека от не-человека. У вас есть возможность заплатить за центр мониторинга, который направит полицию. Доступно в SimpliSafe. Цены варьируются в зависимости от системы.

Двойной

В некоторых датчиках используются как пассивные (инфракрасные), так и активные (микроволновые) технологии. Идея заключается в том, что большая точность достигается за счет использования двух разных методов, работающих в разных диапазонах частот. Оба должны сработать, чтобы прозвучал сигнал тревоги, тем самым уменьшая количество ложных срабатываний.

Детектор движения Bosch TriTech

Детекторы движения Bosch TriTech достаточно надежны для коммерческого использования. Они сочетают в себе микроволновые и инфракрасные датчики для обеспечения превосходной точности и эффективного предотвращения ложных срабатываний. Доступно на Амазонке. 51,95 долларов США.

Для чего используются датчики движения?

Технологии обнаружения движения используются в различных продуктах, используемых как в сфере безопасности, так и в других областях. Ниже приведены некоторые из наиболее распространенных способов использования датчиков движения.

Светильники с датчиком движения

Инвестиции, основанные на эстетике, безопасности и эффективности, светильники с датчиком движения представляют собой альтернативу обычным выключателям, которые включаются и выключаются сами по себе.

Когда кто-то входит в комнату с движущимися огнями, свет включается сам. После определенного периода отсутствия движения они отключаются. «Датчик движения» — это не специальная лампочка, а выключатель света.

Представление об их энергоэффективности несколько преувеличено, так как они постоянно остаются включенными, поэтому по-прежнему потребляют энергию. Но в офисах и других общественных местах они в конечном итоге экономят энергию, потому что не допускают случайного включения света. В сочетании с фотодатчиком или таймером они в конечном итоге потребляют меньше энергии, чем стандартные источники света.

Они, безусловно, экономичны, экономят деньги в долгосрочной перспективе там, где свет обычно остается включенным, а также в помещениях со средней и низкой проходимостью.

Sengled Smart LED с датчиком движения.

Sengled — одно из лучших мест, где можно купить умное освещение. Их стандартный светодиодный интеллектуальный свет с датчиком движения идеально подходит для умных домов вместе с Sengled Smart Hub, концентратором SmartThings и экранными устройствами Amazon Echo, поэтому их можно автоматизировать на основе обнаруживаемого ими движения. Доступно в BestBuy. 29 долларов0,99.

Камеры с датчиком движения

IP-камеры безопасности часто оснащены технологиями обнаружения движения, которые делают их более эффективными в том, для чего они предназначены — обеспечивают вашу безопасность — AlfredCam не является исключением.

Обнаружение движения в камерах основано на восприятии ИИ движения по пикселям. То, что камера сочтет значительным движением, может затем запустить запись, которая либо будет длиться в течение установленного периода, либо будет продолжаться до тех пор, пока движение не прекратится на достаточно долгое время.

В то же время уведомление или тревога могут быть активированы, если пользователь решит это сделать.

Реже встречается обнаружение людей, в котором используются более совершенные алгоритмы или обнаружение тепла для идентификации людей в кадре. Это удобно, потому что эффективно устраняет ложные тревоги, вызванные домашними животными, дикими животными или объектами, демонстрирующими значительное движение (например, шум деревьев) на заднем плане.

Вы обнаружите, что многие камеры имеют эту функцию за платным доступом.

Аппаратная камера AlfredCam.

AlfredCam представляет собой простую и сложную аппаратную камеру безопасности, созданную с учетом простоты использования. Обнаружение движения точно обнаруживает движение с тремя уровнями чувствительности, записывая кадры и отправляя уведомление на сопряженное устройство. Доступно изнутри в приложении AlfredCamera за 34,99 доллара США.

AlfredCamera уже доступна для загрузки для iOS и Android устройств.

Датчики движения

В полноценных системах безопасности вы обычно найдете один или два датчика движения (или столько, сколько вы захотите, если выбранный вами пакет позволяет это). Подобно камере с датчиком движения, они будут обнаруживать движение и соответствующим образом реагировать.

Вы можете включить сигнализацию датчика движения в определенное время, например, когда вы выходите из дома, и отключить ее по мере необходимости. В этот период движение выше определенного порога, который либо является мерой по умолчанию, либо устанавливается пользователем, вызовет тревогу.

В настоящее время они, вероятно, будут отправлять уведомления на ваш телефон, а не просто бить тревогу в непосредственной близости. Многие теперь также будут включать голосовое управление, будь то изначально или через стороннюю поддержку, например Amazon Alexa.

Поскольку они обычно входят в комплекты систем безопасности, они также могут уведомлять правоохранительные органы, если пользователь платит за эту услугу.

Датчик движения Wyze Sense.

Простой и эффективный флагманский датчик движения Wyze делает то, что написано на упаковке: обнаруживает движение. С точки зрения цены, его нельзя превзойти, но имейте в виду, что для его работы вам понадобится Wyze Sense Hub (доступен с годовым планом). Доступно в Wyze. 8,99 долларов США.

Контактные датчики?

Контактные датчики, которые обычно ошибочно принимают за датчики движения, размещаются на двери или окне. Хотя их функция аналогична сигналу тревоги датчика движения, о вторжении сигнализирует установленный или разорванный контакт между двумя поверхностями. Они не обнаруживают движения.

Это довольно удобные устройства, особенно потому, что до 34% краж со взломом начинаются, просто проходя через дверь, а еще 23% совершаются через окно на первом этаже.

Где разместить датчики движения?

Расположение определяет, насколько полезны датчики движения, поэтому очень важно найти правильное место. Может быть, более информативно сосредоточиться на том, где , а не , чтобы разместить ваши датчики, поскольку, безусловно, больше мест, которых следует избегать, чем мест, которые следует поощрять.

Следует избегать любых мест, находящихся низко над землей, если в этом месте часто бывают домашние животные, дети или какой-либо движущийся объект. Это также значительно сведет к минимуму то, что сенсор может «видеть».

Окна — это трудный путь, так как температура будет колебаться в зависимости от погодных условий, что может сбить с толку датчик (также может помочь дуновение занавески). Точно так же датчики следует держать подальше от обогревателей, блоков переменного тока или радиаторов. Также следует избегать дверей, так как это также ограничит диапазон действия датчика и, вероятно, будет подвержено колебаниям температуры.

Предоставлено: Safewise.com

Если вас интересует обнаружение на дверях и окнах, мы рекомендуем оставить его для контактных датчиков, которые вы найдете гораздо более подходящими.

Как правило, цельтесь как можно выше от земли. Углы расширят точки обзора и, вероятно, будут поддерживать постоянную температуру.

Чтобы узнать больше о том, где разместить датчики движения, ознакомьтесь с блестящим руководством ADT.

Какой датчик движения лучше?

Лучшим датчиком движения является пассивный инфракрасный датчик (PIR). По крайней мере, это самая широко используемая и самая доступная форма обнаружения движения. Есть опасения по поводу воздействия микроволн на человека, в то время как звуковые волны будут неприятны для маленьких детей и домашних животных. Активные датчики — более дорогие технологии.

Часто задаваемые вопросы

Является ли датчик движения камерой?

Нет, датчик движения не камера, но иногда используется в камерах. Датчик движения — это любая технология, которая обнаруживает движение. Это делается либо путем считывания тепловых сигнатур (через инфракрасное излучение), либо путем отражения микроволн от пространства и измерения расстояний до отражений.

Датчики движения работают в темноте?

Да, датчики движения работают в темноте, потому что большинство из них использует пассивную инфракрасную технологию для обнаружения тепловых сигнатур. Инфракрасное излучение невидимо для человеческого глаза.

В чем разница между инфракрасными и пассивными датчиками?

ИК (инфракрасные) датчики излучают инфракрасное излучение и могут обнаруживать, когда что-то прерывает этот луч. Датчики PIR (пассивные инфракрасные) не излучают инфракрасное излучение, но могут обнаруживать его для измерения тепловых сигнатур, которые могут обнаруживать движение.

Эффективны ли датчики движения?

Да, датчики движения эффективно обнаруживают движение. Тем не менее, оптимальное размещение очень важно, если вы хотите получить от них максимальную отдачу. Датчики движения следует размещать высоко и в углах, где можно получить хорошую точку обзора. Не устанавливайте их рядом с окнами, дверями и объектами, подверженными перепадам температуры (обогреватели, кондиционеры и т. д.).

Какие существуют два типа детекторов движения ?

Активные и пассивные датчики — это два типа обнаружения движения. Активные (обычно микроволновые, звуковые или инфракрасные) излучают какую-то волну. Он получает информацию о движении на основе того, что возвращается. Пассивный (инфракрасный) этого не делает, но вместо этого обнаруживает волну в окружающей среде. Информация о движении поступает путем сдвига измерений (в случае PIR — изменения тепловых сигнатур).

Заключение

Хотя они, вероятно, не первое, что приходит в голову даже самому разбирающемуся в вопросах безопасности человеку, датчики движения являются бесценным инструментом для повышения безопасности дома, на рабочем месте и в других общественных местах. Технология обнаружения движения сделала наши камеры, освещение и даже подъезды более безопасными и эффективными.

Независимо от того, используются ли они в домашнем освещении или в системах сигнализации движения, датчики движения могут сделать меры безопасности более удобными для нас.

Все о датчиках движения: плюсы, минусы и принцип их работы

Электронные датчики движения содержат оптический, микроволновый или акустический датчик и часто передатчик для освещения. Электроника интерпретирует изменения в визуальном, микроволновом или акустическом поле вблизи устройства, используя одну из технологий, описанных в этой статье. Большинство менее дорогих датчиков движения могут обнаруживать на расстоянии не менее 15 футов. Специализированные системы, конечно, стоят дороже, но имеют гораздо больший радиус действия.

Детекторы движения

широко используются в коммерческих целях. Одной из распространенных форм является активация автоматических открывателей дверей на предприятиях и в общественных зданиях. Датчики движения также широко используются вместо датчика присутствия в таких случаях, как включение уличного освещения или внутреннего освещения на дорожках. Датчик движения может быть одним из датчиков системы охранной сигнализации, которая используется для оповещения домовладельца, когда он обнаруживает движение возможного злоумышленника. Система также может активировать камеру безопасности для записи возможного вторжения.

Различные типы датчиков движения

Первый датчик движения был создан в качестве охранной сигнализации в 1950 году Сэмюэлем Банго. Он применил основы радара к ультразвуковым волнам — частоте, позволяющей заметить огонь или грабителя, и той частоте, которую люди не могут слышать. Датчик движения Samuel основан на «эффекте Доплера». В наше время многие типы датчиков движения работают по тому же принципу, что и детектор Сэмюэля Банго.

Активные детекторы

Активные датчики движения также известны как радарные датчики движения. Они излучают радиоволны или микроволны в комнате или другом месте, которые ударяются о близлежащие объекты и отражают их на датчик-детектор. Когда объект перемещается в контролируемом датчиком движения пространстве, в это время датчик ищет частотный сдвиг в возвращающейся волне, что указывало бы на то, что волна ударила по движущемуся объекту. Датчик движения может распознавать эти изменения, а затем посылает электрический сигнал в систему сигнализации, свет или другие типы устройств, которыми он управляет.

Активные датчики в основном используются для автоматических дверей в торговых зданиях и аналогичных устройствах, но их также можно найти в системах домашней безопасности и системах внутреннего освещения. Они не подходят для наружного освещения, так как движение случайных объектов, таких как более мелкие животные и более крупные насекомые, может быть обнаружено активным датчиком, и сработает молния.

Пассивные инфракрасные датчики

Пассивные инфракрасные датчики (PIR) определяют температуру кожи человека. Они излучают излучение черного тела в среднем инфракрасном диапазоне, которое контрастирует с фоновыми объектами при комнатной температуре. Они называются пассивными, потому что датчик не излучает энергию. Они обнаруживают объекты, людей или животных, улавливая их инфракрасное излучение.

Микроволновые датчики

Микроволновые датчики обнаруживают движение с помощью доплеровского радара и похожи на радарный датчик скорости. Они излучают непрерывную волну микроволнового излучения, а фазовые сдвиги в отраженных микроволнах из-за движения объекта к приемнику (или от него) приводят к гетеродинному сигналу на низкой звуковой частоте.

Ультразвуковые датчики

Ультразвуковой преобразователь излучает ультразвуковую волну, звук на частоте выше, чем может слышать человеческое ухо, и принимает эхо от близлежащих объектов. Как и в случае с доплеровским радаром, гетеродинное обнаружение принятого поля показывает движение. Одним из потенциальных недостатков ультразвуковых датчиков является то, что датчик может реагировать на движение в областях, где покрытие нежелательно, например, из-за отражения звуковых волн за углами. Такой расширенный охват хорошо работает для управления освещением, где идея заключается в обнаружении любого человека в определенной области. Но для таких случаев, как открытие автоматической двери, желателен более ограниченный датчик.

Томографический детектор движения

Томографические детекторы движения обнаруживают помехи в радиоволнах, когда они проходят от узла к узлу ячеистой сети. Они могут полностью обнаруживать движение на больших площадях, потому что могут ощущать сквозь стены и другие препятствия. Радиоволны находятся на частотах, которые проникают через большинство стен и идентифицируются в нескольких местах, а не только в месте расположения передатчика.

Программное обеспечение для видеокамеры

С распространением недорогих цифровых камер, которые могут снимать видео, выходные данные таких камер можно использовать для обнаружения движения в поле зрения датчика с помощью нового программного обеспечения. Этот тип датчика особенно полезен, когда целью является запись видео при срабатывании детектора движения, поскольку не требуется никакого оборудования, кроме камеры и компьютера. Поскольку наблюдаемое поле нормально освещено, это еще один пример пассивного датчика. Однако программное обеспечение видеокамеры также можно использовать с ближним инфракрасным излучением для обнаружения движения в темноте, то есть с освещением с длиной волны, неразличимой человеческим глазом. Это больше не будет считаться пассивным датчиком.

Детекторы жестов

Детекторы жестов

используют фотодетекторы и элементы инфракрасной подсветки с цифровыми экранами для обнаружения движений рук и жестов. Алгоритмы машинного обучения используют видеозаписи для распознавания движений человека.

Двойные датчики движения

Многие современные датчики движения используют комбинации различных технологий. Сочетание нескольких технологий обнаружения в одном датчике может помочь уменьшить количество ложных срабатываний, но это делается за счет снижения вероятности обнаружения и повышения уязвимости. Например, многие датчики с двумя технологиями объединяют в одном блоке датчик PIR и микроволновый датчик. Для обнаружения движения оба датчика должны срабатывать одновременно. Это снижает вероятность ложного срабатывания, так как изменения тепла и света могут привести к срабатыванию ИК-датчика, но не микроволновки, или движущиеся ветки дерева могут вызвать срабатывание микроволны, но не ИК-датчика. Однако, если злоумышленник может обмануть либо ИК, либо микроволновую печь, датчик не обнаружит его.

Часто технология PIR сочетается с другой моделью для обеспечения максимальной точности и снижения энергопотребления. PIR потребляет меньше энергии, чем излучающее микроволновое обнаружение, и многие датчики откалиброваны таким образом, что при срабатывании PIR-датчика он активирует микроволновый датчик. Если последний также подхватывает злоумышленника, то срабатывает тревога.

Резюме

В этой статье представлены сведения о различных типах датчиков движения и принципах их работы. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.



Другие датчики/детекторы/преобразователи Артикул

• Лучшие поставщики и производители датчиков движения в США и за рубежом
• Емкостные датчики приближения
• Типы датчиков температуры
• Ведущие биосенсорные компании в США и за рубежом
• Датчики угла поворота вала
• Базовые датчики
• Ведущие поставщики и производители датчиков приближения в США и во всем мире
• Анализаторы выхлопных газов
• Лучшие производители и поставщики датчиков температуры
• Лучшие производители и поставщики датчиков в США
• Световые датчики движения
• Лучшие поставщики и производители датчиков давления в США
• Типы датчиков давления — Руководство
• Различные типы датчиков и их применение (например, электрические датчики)
• Все о датчиках положения — типы, применение и характеристики)
• Все о детекторах радиации

Еще из раздела Инструменты и элементы управления

Датчики движения — Инженерная школа USC Viterbi

Электротехника, энергетика, выпуск IV, том IX

3 сентября 2007 г. 11 ноября 2017 г.

Об авторе: Тимоти Аллен Ферниш

Осенью 2007 года Тимоти Аллен Ферниш учился на инженера-механика в Инженерной школе Витерби Университета Южной Калифорнии. Его интересы в области инженерии включают изучение новых способов решения механических проблем и изучение новых технологий.

Датчики движения сегодня можно найти повсюду. Эта технология помогла приспособиться к нашему плотному графику, сделав нашу повседневную деятельность более эффективной и удобной. Эти датчики были введены в связи с необходимостью обнаружения вражеских самолетов во время Второй мировой войны и в конечном итоге были разработаны для применения в повседневной жизни. В связи со спросом на полезные инструменты, делающие нашу жизнь более удобной, датчики движения были разработаны в таких областях, как общественные туалеты, двери продуктовых магазинов и системы безопасности. Эта технология будет продолжать развиваться и вносить свой вклад в современную эпоху, и однажды ее можно будет найти повсюду, от полностью автоматизированных туалетов до человеческих костей.

Введение

Ильдар Сагдеев/Wikimedia Commons

Рисунок 1: Датчики движения в дверях общего пользования.

Делая покупки в местном магазине, я заметил, что там было два набора выходных дверей — один был автоматическим, а другой — ручным. Уходя, я выбрал автоматическую дверь, даже не задумываясь об этом, как и многие другие люди. Столкнувшись с автоматической дверью и дверью с ручным управлением, какую из них вы выберете? Это признак времени, что люди предпочитают автоматические двери ручным; удобство, которое могут предложить технологии, изменило то, как мы думаем и действуем (см. рис. 1). В наш современный век мы становимся все более зависимыми от автоматических функций и привыкаем к ним. Но что заставляет эти автоматические функции работать? Как мы можем ожидать, что двери просто откроются для нас? Ответ связан с датчиками движения. В этой статье мы обсудим два типа датчиков движения, с которыми люди могут сталкиваться каждый день, но часто упускают из виду: радарные и инфракрасные.

Краткая история

Повышенный спрос на обнаружение и мониторинг во время Второй мировой войны привел к технологическим достижениям в области обнаружения движения. Радар, который был изобретен десятилетиями ранее, но еще не был полностью разработан, теперь использовался для противодействия преимуществу, обеспечиваемому самолетами, позволяя их обнаруживать [1]. Хотя разработка радиолокационных систем была большим достижением, их применение ограничивалось военными целями. Одно из первых применений датчиков движения вне вооруженных сил было разработано Самуэлем Баньо в середине 19 века.40с. Используя свои знания о радарах и недавно разработанных электрических компонентах, Баньо начал исследования ультразвуковой сигнализации, которая работала аналогично радару. Его ультразвуковая сигнализация создавала «паутину ультразвуковых волн внутри комнаты» и обнаруживала движение человека [2]. Детектор «плетет свою паутину, создавая схему, по которой волны отражаются от неодушевленных предметов в комнате и возвращаются к приемнику». Сдвиги движения создавали нарушения в паттерне и вызывали тревогу. Изобретение ультразвуковой сигнализации породило спрос на другие невоенные применения этой технологии, особенно на инфракрасную технологию. Хотя инфракрасное обнаружение было изобретено в середине 1800-х годов, его применение ограничивалось астрономией [3]. Примерно в то же время, когда разрабатывались ультразвуковые датчики, исследовались и применялись новые материалы, используемые для инфракрасного зондирования [4]. Сегодня широко используются как радарные, так и инфракрасные датчики движения.

Датчики движения и принцип их работы

Радарные датчики

Радарные датчики очень похожи на датчики, используемые в ультразвуковой системе сигнализации Bango. Они работают, «излучая электромагнитную энергию и обнаруживая эхо, отраженное от отражающих объектов» [5]. Электромагнитная энергия в форме волны передается в окружающую среду передатчиком. Как только волны достигают объекта, они отражаются от объекта и отправляются обратно в противоположном направлении; это известно как эхо. Затем приемник используется для сбора данных от эха и может оценить, были ли внесены изменения в окружающую среду [5]. Радарные датчики известны как активные датчики, потому что они излучают энергию для обнаружения изменений [6].

Георг Виора/Wikimedia Commons

Рисунок 2: Как работают датчики движения.

Инфракрасные датчики

В отличие от радарных датчиков, инфракрасные датчики пассивны; это означает, что вместо того, чтобы излучать энергию для обнаружения изменений, они способны обнаруживать излучение, испускаемое другими объектами, например, тепловую энергию человека [6] (см. рис. 2). Инфракрасные датчики изготавливаются из разных материалов, которые воспринимают разные диапазоны инфракрасных длин волн. Когда соответствующая длина волны инфракрасного излучения попадает на одну из ячеек материала, сопротивление ячейки изменяется. Измеряя сопротивление клетки, можно измерить ее инфракрасное излучение [7]. Поскольку многие различные объекты, как живые, так и косные, излучают определенный уровень инфракрасного излучения, сенсорам удобно регистрировать быстрые изменения инфракрасного излучения вместо определенной длины волны [8]. Таким образом, человек все еще может быть обнаружен по медленному изменению температуры атмосферы. Когда датчик обнаруживает быстрое изменение, устройство запускает или прекращает работу. Одним из примеров является датчик движения на крыльце, в котором датчик обнаруживает внезапное изменение инфракрасного излучения и включает свет.

Датчики движения в повседневной жизни

И радарные, и инфракрасные датчики используются повсюду вокруг нас в местах, о которых мы можем не знать: среди них общественные туалеты, торговые центры и системы сигнализации зданий.

Charles Beichman/CalTech

Рис. 3. Это инфракрасное изображение инженера Лаборатории реактивного движения, держащего горящую спичку. Изображение имеет цветовую кодировку, чтобы показать разницу в температуре: обратите внимание на белый и темно-красный цвет пламени и ладони инженера (где его теплые кровеносные сосуды находятся близко к поверхности кожи) и синеву его прохладных очков. Это изображение демонстрирует, что инфракрасные изображения преимущественно показывают тепловую энергию и ее распределение.

Общественные туалеты

Возможно, вы заметили, что многие новые общественные туалеты переходят на бесконтактные или автоматические смывные устройства, смесители и сушилки для рук. Это возможно только при использовании датчиков движения. Большинство датчиков движения, используемых сегодня в общественных туалетах, являются инфракрасными [9]. Краны и сушилки для рук активируются при обнаружении изменения инфракрасного излучения [10]. Смывщики работают, обнаруживая приближение и уход человека, а затем генерируя сигналы, соответствующие обоим. Эти сигналы можно использовать для определения правильного времени промывки [11]. Популярность бесконтактных систем в общественных туалетах растет, потому что, в конце концов, туалеты — это не то место, с которым большинство людей хотели бы контактировать. Сколько раз вы видели, как кто-то открывает дверь локтями после мытья рук?

Торговые центры

Как упоминалось во введении, датчики движения также распространены в таких местах, как входные и выходные двери продуктовых магазинов. Большинство этих датчиков используют радар и посылают высокочастотную звуковую волну и «прислушиваются» к отражению. Если звуковая волна возвращается с другой частотой, датчик знает, что в зоне обнаружения находится движущийся объект, и посылает сигнал на открытие двери (Bircher Reglomat). Автоматические двери не только удобны, поскольку обеспечивают легкий доступ в здание, но и более безопасны: инвалиды, пожилые люди или любой, кто несет пакеты или тяжелые предметы, могут гораздо безопаснее входить и выходить с помощью автоматических дверей [12].

Здания и системы домашней сигнализации

Еще одно применение датчиков движения, с которым можно сталкиваться каждый день, — это системы сигнализации в большинстве зданий и в некоторых домах. Оба типа датчиков, радарные и пассивные инфракрасные, широко и эффективно используются для обнаружения движения в системах сигнализации [2];[13]. до температуры тела человека [6]. При такой чувствительности снижается количество ложных срабатываний, поскольку датчик не просто обнаруживает движение, как радарные датчики [2]. Как радарные, так и инфракрасные датчики могут быть подключены к звуковой сигнализации и камерам, которые будут включаться только тогда, когда датчик обнаружит изменение в помещении [14]. Датчики движения в охранной сигнализации очень эффективны и необходимы для большинства предприятий. Датчики движения позволяют одновременно контролировать все здание.

Прожекторы и фонари на крыльце

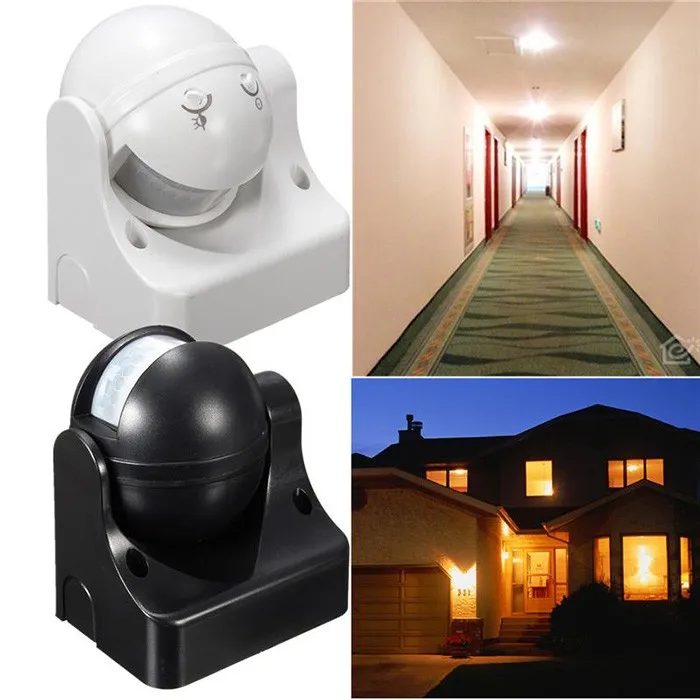

Датчики движения также широко используются с прожекторами и фонарями на крыльце. Большинство этих систем используют пассивные инфракрасные датчики, такие как системы сигнализации, и часто подключаются к таймеру [8]. Есть разные причины для использования датчиков движения; они действуют как сдерживающий фактор для преступного поведения, являются энергосберегающими, если у вас есть дети, которые отказываются выключать свет, и дают уверенность в том, что вы никогда не останетесь в темноте, возясь с ключами, чтобы открыть входную дверь [15]. ].

Будущее датчиков движения

Датчики движения окружают нас повсюду и помогают сделать нашу жизнь более удобной и эффективной. С дальнейшим развитием технологий, предназначенных для взаимодействия с системами обнаружения движения, появится больше приложений, и эта технология станет более распространенной в нашей повседневной жизни.

Хотя некоторые из основных применений датчиков движения были описаны здесь, использование датчиков движения не ограничивается туалетами и системами сигнализации. С развитием микроэлектромеханических систем, или МЭМС, стало возможным создавать легкие и доступные микродатчики движения. Не исключено, что мы увидим эти датчики, надетые или даже вшитые в одежду, в которых спортсмены могли бы более внимательно исследовать свои показатели или позволить медсестрам, работающим на расстоянии, наблюдать за пожилыми людьми в их домах. Возможно даже, что датчики движения будут вживляться в кости во время операций, что позволит врачам следить за ходом ремонта [16]. Так же, как мы привыкли к автоматическим дверям в продуктовых магазинах, мы будем продолжать полагаться на современные датчики движения, чтобы сделать нашу повседневную деятельность более удобной и эффективной.

Ссылки

• • [1] «Радар во время Второй мировой войны». Виртуальный музей IEEE . Интернет: http://www.ieee-virtual-museum.org/collection/event.php?id=3​456977&lid=1, 2007. [Dec. 8, 2007]
  • [2] «История тревог 101: первый датчик движения». Обновление члена NBFAA. . Интернет: http://www.alarm.org​/update-member/2006/​MemberUpdate2006-11-​16.htm, 16 ноября 2006 г. [10 ноября 2007 г.].
  • [3] Л Черрути. «Кости Данте». Архимед; Науки на европейской периферии в эпоху Просвещения , стр. 95-178, 1995.
  • [4] «История технологии инфракрасных детекторов». КсенИКс . Интернет: http://www.xenics.com/content/view/164/4​56/, 1 апреля 2007 г. [Nov. 10, 2007].
  • [5] М.И. Скольник. Справочник по радару . Нью-Йорк: Макгроу-Хилл, 1990.
  .
  • [6] «Как работают ИК-датчики движения». Интернет: http://www.gadgetshack.com/motionsensor.html, [ноябрь. 10, 2007].
  • [7] НАСА. «Крутой космос». Инфракрасная астрономия . Интернет: http://coolcosmos.ipac.caltech.edu/cosmic_classroom/ir_tutorial/irtech.html, [Nov. 10, 2007].
  • [8] «Как работают датчики движения и охранная сигнализация?» Интернет: http://computer.hows​tuffworks.com/questi​on238.htm, 1 апреля 2000 г. [Nov. 10, 2007].
  • [9] Д. Йейтс. «Смывки и смесители без помощи рук». Интернет: http://www.contracto​rmag.com/articles/newsarticle.cfm?newsid​=542, 2005 [10 ноября 2007 г.]
  • [10] Ю. Канеко. «Автоматизированное устройство управления краном и способ управления». Интернет: http://www.freepaten​tsonline.com/6996863​.html, 14 февраля 2006 г. [Nov. 10, 2007].
  • [11] К.Ф. Пульвари. «Автоматизированная система промывки». Интернет: http://www.freepaten​tsonline.com/4141091​.html, 27 февраля 1979 г. [10 ноября 2007 г.].
  • [12] «Часто задаваемые вопросы». АААДМ . Интернет: http://www.aaadm.com​/faqs.htm [ноябрь. 10, 2007].
  • [13] Б. Смит. Проектирование устройств Linux: практическое руководство по созданию устройств Linux .
