Что представляет собой зарядное устройство Электроника УЗС-П-12-6,3. Каковы его технические характеристики. Как правильно использовать данное устройство для зарядки аккумуляторов. Какие меры предосторожности необходимо соблюдать при эксплуатации.

Содержание

Общая характеристика зарядного устройства Электроника УЗС-П-12-6,3

Зарядное устройство Электроника УЗС-П-12-6,3 УХЛ3.1 представляет собой автоматическое устройство для зарядки 12-вольтовых стартерных аккумуляторных батарей, используемых в мотоциклах и автомобилях. Это надежное и функциональное устройство, обладающее рядом важных особенностей:

  • Плавная регулировка зарядного тока в диапазоне 0,5-6,3 А
  • Наличие электронной схемы защиты аккумулятора от перегрузок и коротких замыканий
  • Защита от неправильной полярности подключения
  • Автоматическое включение зарядного тока только при подключении аккумулятора
  • Возможность работы в широком диапазоне температур от -10°C до +40°C

Благодаря этим характеристикам устройство обеспечивает безопасный и эффективный процесс зарядки различных типов 12В аккумуляторных батарей.


Технические характеристики зарядного устройства

Основные технические параметры зарядного устройства Электроника УЗС-П-12-6,3:

  • Напряжение питающей сети: 220 ± 22 В
  • Частота сети: 50 ± 0,5 Гц
  • Диапазон регулировки зарядного тока: 0,5 — 6,3 А
  • Максимальная потребляемая мощность: 150 Вт
  • Минимальное напряжение заряжаемого аккумулятора: 4 В
  • Диапазон рабочих температур: от -10°C до +40°C
  • Относительная влажность воздуха: до 98% при 25°C

Устройство рассчитано на работу в условиях умеренного климата и обладает достаточно широким диапазоном допустимых температур и влажности.

Конструкция и элементы управления

На лицевой панели зарядного устройства Электроника УЗС-П-12-6,3 расположены следующие элементы:

  • Светодиод «СЕТЬ» — индикатор включения устройства в электрическую сеть
  • Амперметр — для контроля величины зарядного тока
  • Ручка регулировки зарядного тока
  • Кнопка «РЕЖИМ» для переключения между автоматическим и ручным режимами заряда
  • Кнопка «КОНТРОЛЬ»
  • Светодиод «ЗАРЯД» — индикатор процесса зарядки

В верхней части корпуса имеется ниша для хранения сетевого шнура и соединительных кабелей с зажимами. На задней стенке расположен отсек с предохранителями.


Принцип работы зарядного устройства

Принцип действия зарядного устройства Электроника УЗС-П-12-6,3 основан на преобразовании переменного сетевого напряжения 220 В в постоянное напряжение, необходимое для зарядки аккумулятора. Как это работает?

  • Сетевой трансформатор понижает входное напряжение
  • Выпрямитель на основе диодов или тиристоров преобразует переменное напряжение в пульсирующее постоянное
  • Сглаживающий фильтр уменьшает пульсации выходного напряжения
  • Схема управления на транзисторах и микросхемах обеспечивает стабилизацию и регулировку зарядного тока
  • Система защиты предотвращает аварийные режимы работы

Благодаря такой конструкции обеспечивается безопасный и эффективный процесс зарядки аккумуляторных батарей с автоматическим контролем параметров.

Порядок работы с зарядным устройством

Для правильного использования зарядного устройства Электроника УЗС-П-12-6,3 необходимо выполнить следующие действия:

  1. Установить регулятор тока в крайнее левое положение (минимальный ток)
  2. Подключить зажимы устройства к клеммам аккумулятора, соблюдая полярность
  3. Включить устройство в сеть 220 В — должен загореться светодиод «СЕТЬ»
  4. Плавно повернуть регулятор и установить необходимый зарядный ток по амперметру
  5. Контролировать процесс зарядки по индикатору «ЗАРЯД»
  6. По окончании зарядки выключить устройство и отсоединить зажимы от аккумулятора

При соблюдении этой последовательности обеспечивается безопасный процесс зарядки аккумуляторной батареи.


Меры безопасности при эксплуатации

При работе с зарядным устройством Электроника УЗС-П-12-6,3 необходимо соблюдать следующие меры предосторожности:

  • Не допускать попадания влаги внутрь корпуса устройства
  • Не использовать устройство при повреждении изоляции проводов
  • Не замыкать выходные клеммы между собой
  • Не превышать максимально допустимый ток зарядки
  • Обеспечить хорошую вентиляцию помещения при зарядке аккумулятора
  • Отключать устройство от сети перед подключением/отключением аккумулятора
  • Не разбирать корпус устройства при включенном питании

Соблюдение этих простых правил позволит избежать поражения электрическим током и повреждения оборудования.

Возможные неисправности и способы их устранения

При эксплуатации зарядного устройства Электроника УЗС-П-12-6,3 могут возникать следующие проблемы:

  • Устройство не включается при подключении к сети — проверить исправность сетевого предохранителя
  • Отсутствует зарядный ток — проверить надежность контакта зажимов с клеммами аккумулятора
  • Не регулируется зарядный ток — возможно повреждение регулятора, требуется ремонт
  • Сильный нагрев корпуса — проверить исправность вентилятора охлаждения
  • Срабатывание защиты — проверить правильность подключения и исправность аккумулятора

При невозможности самостоятельно устранить неисправность следует обратиться в сервисный центр для диагностики и ремонта устройства.


Преимущества и недостатки устройства

Зарядное устройство Электроника УЗС-П-12-6,3 имеет ряд достоинств и некоторые недостатки:

Преимущества:

  • Плавная регулировка зарядного тока
  • Наличие защиты от неправильного подключения и коротких замыканий
  • Автоматический и ручной режимы работы
  • Возможность зарядки глубоко разряженных аккумуляторов
  • Простота использования

Недостатки:

  • Относительно большие габариты и вес
  • Отсутствие режима десульфатации аккумуляторов
  • Нет функции поддержания заряженного состояния

Несмотря на некоторые ограничения, данное устройство остается надежным и функциональным решением для зарядки автомобильных аккумуляторов.


Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ3.1

Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 3.1 предназначено для заряда 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

  • Напряжение питающей сети — 220 ± 22 В;
  • Частота сети — 50 ± 05 Гц;
  • Диапазон установки тока заряда — 0,5 — 6,3 А;
  • Потребляемая мощность, не более -150 Вт;

На лицевой панели расположены:

  1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
  2. амперметр — для контроля тока заряда;
  3. ручка для установки тока заряда;
  4. кнопка «РЕЖИМ» включающая устройство зарядное в автоматический или ручной режим заряда;
  5. кнопка «КОНТРОЛЬ»;
  6. светодиод «ЗАРЯД».

В верхней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-«, для подключения зарядного устройства к соответствующим клеммам аккумулятора.

В нише задней стенки устройства зарядного находятся предохранители.

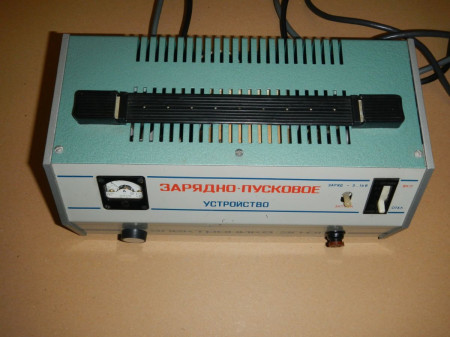

Рис. 1. Внешний вид устройства зарядного «Электроника».

Рис. 2. Принципиальная схема устройства зарядного «Электроника» (нумерация деталей выполнена согласно маркировке на заводской плате, конденсаторы С1 и С2 могут не устанавливаться). ВНИМАНИЕ! Схема содержит некоторые ошибки, об этом читайте в комментариях!

Рис. 3. Монтажная плата устройства зарядного «Электроника».

Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Табл. 1. Перечень элементов к принципиальной схеме прибора «УЗС-П-12-6,3».

Позиционное обозначениеНаименование элемента и типКол-воПримечания
R1, R2, R7, R8, R12, R23Резисторы МЛТ-0,25 — 1,0 кОм ± 10 %6
R3МЛТ-0,25 — 500 Ом ± 10 %1
R4МЛТ-1 — 160 Ом + 10 %1
R5МЛТ-0,25 — 200 Ом + 10 %1
R6МЛТ-1 — 300 Ом ± 10 %1
R9МЛТ-0,25 — 20 кОм ± 10 %1
R10МЛТ-0,25 — 75 кОм ± 10 %1
R11МЛТ-1 — 1,0 кОм ± 10 %1
R13МЛТ-0,25 — 3,0 кОм ± 10 %1
R14МЛТ-0,25 — 1,2 кОм ± 10 %1
R15, R19СПЗ-38 — 3,3 кОм2
R16ППЗ-40 — 4,7 кОм1
R17, R24МЛТ-0,25 — 10 кОм ± 10 %2
R18МЛТ-0,25 — 18 кОм ± 10 %1
R20, R22МЛТ-0,25 — 3,6 кОм ± 10 %2
R21МЛТ-0,25 — 9,1 кОм + 10 %1
R25МЛТ-0,25 — 300 Ом + 10 %1
R26МЛТ-0,25 — 51 кОм ± 10 %1
Rшшунт — 75 mV1
C3,С10,С11Диоды К73-17-63В — 0,1 мкФ3
С4К50-35-16В — 220 мкФ1
С5К50-35-16В — 100 мкФ1
С6, С7К50-35-25В — 220 мкФ2
С8, С9МБМ-160В — 0, 1 мкФ2
VD1 — VD4, VD7 — VD9, VD11 — VD15Диоды КД410А12
VD10КС 147 А1
VD16Д816А1
VS1, VS2КУ202Г2
VD5Индикаторы АЛ307БМ2
VD6АЛ307ГМ1
SA1Кнопки П2К (с фиксацией)1
SB2П2К (без фиксации)1

Ниже приведена принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Рис. 5. Принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Зарядное устройство электроника инструкция по эксплуатации

Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 3.1 предназначено для заряда 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

  • Напряжение питающей сети – 220 ± 22 В;
  • Частота сети – 50 ± 05 Гц;
  • Диапазон установки тока заряда – 0,5 – 6,3 А;
  • Потребляемая мощность, не более -150 Вт;

На лицевой панели расположены:

  1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
  2. амперметр – для контроля тока заряда;
  3. ручка для установки тока заряда;
  4. кнопка «РЕЖИМ» включающая устройство зарядное в автоматический или ручной режим заряда;
  5. кнопка «КОНТРОЛЬ»;
  6. светодиод «ЗАРЯД».

В верхней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-«, для подключения зарядного устройства к соответствующим клеммам аккумулятора.

В нише задней стенки устройства зарядного находятся предохранители.

Рис. 1. Внешний вид устройства зарядного «Электроника».

Рис. 2. Принципиальная схема устройства зарядного «Электроника» (нумерация деталей выполнена согласно маркировке на заводской плате, конденсаторы С1 и С2 могут не устанавливаться). ВНИМАНИЕ! Схема содержит некоторые ошибки, об этом читайте в комментариях!

Рис. 3. Монтажная плата устройства зарядного «Электроника».

Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Табл. 1. Перечень элементов к принципиальной схеме прибора «УЗС-П-12-6,3».

Позиционное обозначениеНаименование элемента и типКол-воПримечания
R1, R2, R7, R8, R12, R23Резисторы МЛТ-0,25 – 1,0 кОм ± 10 %6
R3МЛТ-0,25 – 500 Ом ± 10 %1
R4МЛТ-1 – 160 Ом + 10 %1
R5МЛТ-0,25 – 200 Ом + 10 %1
R6МЛТ-1 – 300 Ом ± 10 %1
R9МЛТ-0,25 – 20 кОм ± 10 %1
R10МЛТ-0,25 – 75 кОм ± 10 %1
R11МЛТ-1 – 1,0 кОм ± 10 %1
R13МЛТ-0,25 – 3,0 кОм ± 10 %1
R14МЛТ-0,25 – 1,2 кОм ± 10 %1
R15, R19СПЗ-38 – 3,3 кОм2
R16ППЗ-40 – 4,7 кОм1
R17, R24МЛТ-0,25 – 10 кОм ± 10 %2
R18МЛТ-0,25 – 18 кОм ± 10 %1
R20, R22МЛТ-0,25 – 3,6 кОм ± 10 %2
R21МЛТ-0,25 – 9,1 кОм + 10 %1
R25МЛТ-0,25 – 300 Ом + 10 %1
R26МЛТ-0,25 – 51 кОм ± 10 %1
Rшшунт – 75 mV1
СЗ,С10,С11Диоды К73-17-63В – 0,1 мкФ3
С4К50-35-16В – 220 мкФ1
С5К50-35-16В – 100 мкФ1
С6, С7К50-35-25В – 220 мкФ2
С8, С9МБМ-160В – 0, 1 мкФ2
VD1 – VD4, VD7 – VD9, VD11 – VD15Диоды КД410А 12
VD10КС 147 А1
VD16Д816А1
VS1, VS2КУ202Г2
VD5Индикаторы АЛ307БМ2
VD6АЛ307ГМ1
SA1Кнопки П2К (с фиксацией)1
SB2П2К (без фиксации)1

Ниже приведена принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Рис. 5. Принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Устройство зарядное
 с автоматическим
 отключением

УЗ-ПА-6/12-6,3-УХЛЗ.1

Руководство по эксплуатации

ВНИМАНИЕ!

В устройстве отсутствует указанный на схеме переключатель SВ1 и кнопка на лицевой панели. Обнуление счетчика таймера происходит автоматически при включении устройства в сеть.

Устройство зарядное УЗ-ПА-6/12-6,3-УХЛЗ.1 соответствует всем требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды, предотвращение причинения вреда имуществу потребителей, установленным в ГОСТ 2757.0-87.

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Обращаем ваше внимание, что данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Проверка работоспособности зарядного устройства

В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарею из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарею 3336 типа «Планета-2» напряжение 4,5 В; допускается использование последовательно включенных элементов 373 и 343 и др. по 1,5 В каждый – не менее 3-х элементов).
Проверку производить следующим образом:
1. Установить ручку в крайнее левое положение.
2. Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: «+» зажим устройства к «+» батареи; «-» зажим устройства к «-» батареи.
3. Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели устройства загорится светодиод СЕТЬ.
4. Поворотом ручки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства.

ПРИМЕЧАНИЕ. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 ÷ 10 с и величину тока устанавливать не более 3÷5 А

5. После проверки выведите ручку против часовой стрелки до отсутствия показаний зарядного тока.
Отключите зарядное устройство от сети и от батареи.

ОПЕЧАТКИ ПО ТЕКСТУ

Стр. 3, 4-я строка сверху

имеется

должно быть

Вид СПЕРЕДИ Вид СЗАДИ

Вид СЗАДИ Вид СПЕРЕДИ

1. ОБЩИЕ УКАЗАНИЯ

Устройство зарядное с автоматическим отключением УЗ-ПА-6/12-6,3-УХЛЗ-1 (в дальнейшем – устройство УЗ-ПА) предназначено для заряда 6 и 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования.
Перед началом эксплуатации устройства УЗ-ПА необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.
Устройство УЗ-ПА имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом: что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).
Устройство УЗ-ПА рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10° С до плюс 40° С и относительной влажности до 98% при 25° С.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питающей сети

Диапазон установки тока заряда

Переменное напряжение для питания переносной автомобильной лампы

Автоматическое отключение от аккумуляторной батареи

Габаритные размеры, не более

Потребляемая мощность, не более

3. КОМПЛЕКТ ПОСТАВКИ

Устройство зарядное УЗ-ПА 1 шт.
Предохранитель ВП2Б-1В-4А 2 шт.
Руководство по эксплуатации 1 шт.
Упаковочная коробка 1 шт.

4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При эксплуатации устройства УЗ-ПА не допускается:
1) замена предохранителя, а также ремонт устройства во включенном состоянии;
2) механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на него химически активной среды (кислот, масел, бензина и т. д.)
В процессе заряда допускается превышение температуры корпуса устройства над температурой окружающей среды не более 60°С.

5. УСТРОЙСТВО ИЗДЕЛИЯ

Устройство УЗ-ПА представляет собой выпрямитель, с плавной установкой тока. Электрическая схема представлена на рис. 1.
С выводов 3,6 сетевого трансформатора TV1 напряжение поступает на 2-х-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2.
Выпрямленное напряжение подается на аккумуляторную батарею через контакты XI («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1.
Для отключения цепи заряда от аккумулятора через (10,5 ±1) ч, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1, VT4, VТ8, VТ9, VТ10 и интегральной схеме (ДД1).
На транзисторе VТ1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме ДД1 – счетчик с импульсов, на транзисторах VТ8 и VТ10 – делитель частоты на 2, на транзисторе VТ6 – управляемый генератор (стабилизатор) тока.
При этом необходимый ток заряда устанавливается потенциометром RP1.
Генератор управляющих импульсов выполнен на транзисторах VТЗ, VТ7.
Транзистор VТ2 является усилителем этих импульсов по мощности.
На диоде VД1 выполнена схема защиты от короткого замыкания и переполюсовки выводов.
Схема на транзисторах VТ4 и VТ5 служит для переключения устройства в режим уменьшенного тока (через 6 – 8 часов ток уменьшится в 1,3 – 2,5 раза).
На диодах VД7 и VД8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VД5 и VД6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.
Для индикации включения сети и конца заряда служат светодиоды VД2 и VД13.
С выводов 3 и 6 силового трансформатора снимается переменное напряжение 36 В.
Конструктивно устройство состоит из нижнего и верхнего корпуса, лицевой панели, радиатора, печатной платы с радиоэлементами и силового трансформатора.
На лицевой панели (рис. 2) расположены:
светодиод 1 (СЕТЬ), сигнализирующий о включении устройства в сеть;
индикатор тока 2 для контроля тока заряда;
ручка 4 для установки тока заряда;
светодиод 5, сигнализирующий об окончании цикла заряда.
На заднюю стенку устройства зарядного (рис. 2) вьнесен радиатор для охлаждения выпрямителя. На радиаторе установлены розетка 6 (

36У) для питания переносной лампы, электропаяльника и др., и предохранитель 7.
В нижнем корпусе устройства (рис. 3) имеется ниша 3, в которую укладывается сетевой шнур 1 и контактные зажимы 4.

6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Вынуть из ниши (рис. 3) сетевой шнур и контактные зажимы.
Установить устройство устойчиво на ручку (подставку) 1 (рис. 4).
Установить ручку в крайнее левое положение.
Подключить контактные зажимы устройства к выводам аккумуляторной батареи, соблюдая полярность:
«+» зажима устройства к «+» аккумуляторной батареи;
«-» зажима устройства к « – » аккумуляторной батареи.
Включить устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели загорится светодиод СЕТЬ.
Поворотом ручки установить по индикатору тока необходимый ток заряда.
При заряде аккумуляторной батареи ток заряда в первый момент может возрастать, а затем по мере заряда постепенно уменьшается, что является признаком увеличения ЭДС аккумуляторной батареи. Для улучшения режима заряда аккумулятора через 6 – 8 часов ток заряда автоматически уменьшится в 1,3 – 2,5 раза.
Через (10,5±1) ч устройство автоматически отключается от аккумуляторной батареи, причем на лицевой панели загорится светодиод.
При непредвиденном отключении сети может нарушиться 10-часовой цикл заряда, это надо учитывать при подсчете времени заряда.
При заряде глубоко разряженных аккумуляторов цикл заряда следует повторить.

7. ПРАВИЛА ХРАНЕНИЯ

Зарядное устройство в заводской упаковке должно храниться в проветриваемых помещениях при температуре воздуха от + 1° до +40° С, относительной влажности до 80%, при отсутствии в воздухе газов и щелочей, паров кислот, вызывающих коррозию.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Устройство зарядное просто и надежно в эксплуатации.
Однако, в практике имеются случаи, когда потребители из-за неправильного использования не могут получить необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства. Эти ошибки сведены в таблице 1.

Перечень возможных неисправностей и методы их устранения

Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 3.1 предназначено для заряда 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

  • Напряжение питающей сети – 220 ± 22 В;
  • Частота сети – 50 ± 05 Гц;
  • Диапазон установки тока заряда – 0,5 – 6,3 А;
  • Потребляемая мощность, не более -150 Вт;

На лицевой панели расположены:

  1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
  2. амперметр – для контроля тока заряда;
  3. ручка для установки тока заряда;
  4. кнопка «РЕЖИМ» включающая устройство зарядное в автоматический или ручной режим заряда;
  5. кнопка «КОНТРОЛЬ»;
  6. светодиод «ЗАРЯД».

В верхней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-«, для подключения зарядного устройства к соответствующим клеммам аккумулятора.

В нише задней стенки устройства зарядного находятся предохранители.

Рис. 1. Внешний вид устройства зарядного «Электроника».

Рис. 2. Принципиальная схема устройства зарядного «Электроника» (нумерация деталей выполнена согласно маркировке на заводской плате, конденсаторы С1 и С2 могут не устанавливаться). ВНИМАНИЕ! Схема содержит некоторые ошибки, об этом читайте в комментариях!

Рис. 3. Монтажная плата устройства зарядного «Электроника».

Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Табл. 1. Перечень элементов к принципиальной схеме прибора «УЗС-П-12-6,3».

Позиционное обозначениеНаименование элемента и типКол-воПримечания
R1, R2, R7, R8, R12, R23Резисторы МЛТ-0,25 – 1,0 кОм ± 10 %6
R3МЛТ-0,25 – 500 Ом ± 10 %1
R4МЛТ-1 – 160 Ом + 10 %1
R5МЛТ-0,25 – 200 Ом + 10 %1
R6МЛТ-1 – 300 Ом ± 10 %1
R9МЛТ-0,25 – 20 кОм ± 10 %1
R10МЛТ-0,25 – 75 кОм ± 10 %1
R11МЛТ-1 – 1,0 кОм ± 10 %1
R13МЛТ-0,25 – 3,0 кОм ± 10 %1
R14МЛТ-0,25 – 1,2 кОм ± 10 %1
R15, R19СПЗ-38 – 3,3 кОм2
R16ППЗ-40 – 4,7 кОм1
R17, R24МЛТ-0,25 – 10 кОм ± 10 %2
R18МЛТ-0,25 – 18 кОм ± 10 %1
R20, R22МЛТ-0,25 – 3,6 кОм ± 10 %2
R21МЛТ-0,25 – 9,1 кОм + 10 %1
R25МЛТ-0,25 – 300 Ом + 10 %1
R26МЛТ-0,25 – 51 кОм ± 10 %1
Rшшунт – 75 mV1
СЗ,С10,С11Диоды К73-17-63В – 0,1 мкФ3
С4К50-35-16В – 220 мкФ1
С5К50-35-16В – 100 мкФ1
С6, С7К50-35-25В – 220 мкФ2
С8, С9МБМ-160В – 0, 1 мкФ2
VD1 – VD4, VD7 – VD9, VD11 – VD15Диоды КД410А12
VD10КС 147 А1
VD16Д816А1
VS1, VS2КУ202Г2
VD5Индикаторы АЛ307БМ2
VD6АЛ307ГМ1
SA1Кнопки П2К (с фиксацией)1
SB2П2К (без фиксации)1

Ниже приведена принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Рис. 5. Принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ3.1

Главная » Разное

На чтение: 3 минОпубликовано:

Устройство зарядное автоматическое УЗС-П-12-6,3 УХЛ 3.1 предназначено для заряда 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования. Перед началом эксплуатации устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

  • Напряжение питающей сети — 220 ± 22 В;
  • Частота сети — 50 ± 05 Гц;
  • Диапазон установки тока заряда — 0,5 — 6,3 А;
  • Потребляемая мощность, не более -150 Вт;

На лицевой панели расположены:

  1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
  2. амперметр — для контроля тока заряда;
  3. ручка для установки тока заряда;
  4. кнопка «РЕЖИМ» включающая устройство зарядное в автоматический или ручной режим заряда;
  5. кнопка «КОНТРОЛЬ»;
  6. светодиод «ЗАРЯД».

В верхней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-«, для подключения зарядного устройства к соответствующим клеммам аккумулятора.

В нише задней стенки устройства зарядного находятся предохранители.

Рис. 1. Внешний вид устройства зарядного «Электроника».



Рис. 2. Принципиальная схема устройства зарядного «Электроника» (нумерация деталей выполнена согласно маркировке на заводской плате, конденсаторы С1 и С2 могут не устанавливаться). ВНИМАНИЕ! Схема содержит некоторые ошибки, об этом читайте в комментариях!



Рис. 3. Монтажная плата устройства зарядного «Электроника».



Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Табл. 1. Перечень элементов к принципиальной схеме прибора «УЗС-П-12-6,3».

Позиционное обозначениеНаименование элемента и типКол-воПримечания
R1, R2, R7, R8, R12, R23Резисторы МЛТ-0,25 — 1,0 кОм ± 10 %6
R3МЛТ-0,25 — 500 Ом ± 10 %1
R4МЛТ-1 — 160 Ом + 10 %1
R5МЛТ-0,25 — 200 Ом + 10 %1
R6МЛТ-1 — 300 Ом ± 10 %1
R9МЛТ-0,25 — 20 кОм ± 10 %1
R10МЛТ-0,25 — 75 кОм ± 10 %1
R11МЛТ-1 — 1,0 кОм ± 10 %1
R13МЛТ-0,25 — 3,0 кОм ± 10 %1
R14МЛТ-0,25 — 1,2 кОм ± 10 %1
R15, R19СПЗ-38 — 3,3 кОм2
R16ППЗ-40 — 4,7 кОм1
R17, R24МЛТ-0,25 — 10 кОм ± 10 %2
R18МЛТ-0,25 — 18 кОм ± 10 %1
R20, R22МЛТ-0,25 — 3,6 кОм ± 10 %2
R21МЛТ-0,25 — 9,1 кОм + 10 %1
R25МЛТ-0,25 — 300 Ом + 10 %1
R26МЛТ-0,25 — 51 кОм ± 10 %1
Rшшунт — 75 mV1
C3,С10,С11Диоды К73-17-63В — 0,1 мкФ3
С4К50-35-16В — 220 мкФ1
С5К50-35-16В — 100 мкФ1
С6, С7К50-35-25В — 220 мкФ2
С8, С9МБМ-160В — 0, 1 мкФ2
VD1 — VD4, VD7 — VD9, VD11 — VD15Диоды КД410А12
VD10КС 147 А1
VD16Д816А1
VS1, VS2КУ202Г2
VD5Индикаторы АЛ307БМ2
VD6АЛ307ГМ1
SA1Кнопки П2К (с фиксацией)1
SB2П2К (без фиксации)1

Ниже приведена принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Рис. 5. Принципиальная схема зарядного устройства УЗС-П-12-6,3 Электроника.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.





Андрей

Строитель со стажем 20 лет. Знаю нюансы и подводные камни.

Задать вопрос

Мы стараемся рассматривать наибольшее количество подводных камней/нюансов при строительстве, но возможно остались вопросы.



Рейтинг

( 1 оценка, среднее 5 из 5 )

Схема устройства зарядного электроника

Описание : Зарядно — пусковое устройствово «Импульс ЗП». Руководство Устройство зарядно — пусковое » Электроника ЗП — 01 » г. Описание : Устройство зарядно — пусковое » Электроника ЗП — 01 «. Схема электрическая принципиальная — г. Формат DjVU. В комплекте с пусковым устройством поставляется электронное автоматическое зарядное устройство В АС.


Поиск данных по Вашему запросу:

Схема устройства зарядного электроника

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • See, that’s what the app is perfect for.
  • Принципиальные схемы
  • Простое зарядное устройство для аккумуляторов
  • Ремонт зарядного устройства для автомобильного аккумулятора
  • Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ3.1
  • Автомобильные зарядные устройства. Схемы. Принцип работы.
  • Автоматическое зарядное устройство ЭЛЕКТРОНИКА УЗ-А-6/12-6Д-УХЛ 3.1
  • зарядное устройство для батарей
  • В помощь автолюбителям

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зарядное устройство на тиристоре

See, that’s what the app is perfect for.


Поскольку такие источники питания как источники радиодеталей не представляют интереса, целесообразно переделать и доработать …. На рынке можно найти различные китайские зарядные устройства на солнечных батареях, но достаточно высокая цена и слишком слабый зарядный ток не позволяют им стать массовыми, в то же время для самостоятельной сборки подобного девайса требуется не так уж много средств и времени. Преимущества использования зарядок на солнечной панели очевидны — абсолютно бесплатная энергия, доступная практически ….

Устройство отлично подходит для зарядки аккумуляторов разного типа, предназначенных для питания электрических сетей автомобилей, мотоциклов, фонарей и т. Также прибор может работать в режиме источника питания с плавной регулировкой напряжения от 0 до 12В и мощностью не …. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr.

Обратная связь. Метка: Схема зарядного устройства Зарядное устройство для автомобильного аккумулятора Опубликовано в Источники питания , Транспорт Зарядное устройство на солнечных элементах своими руками Опубликовано в Источники питания Также прибор может работать в режиме источника питания с плавной регулировкой напряжения от 0 до 12В и мощностью не … Читать далее.

Translation Русский English. Полезный совет При нарезании резьбы в мягких металлах например, в алюминии следует ограничиться нарезкой резьбы только первым метчиком. В таком отверстии винт удерживается прочнее. Факт Стоимость охлаждения и отопления составляет приблизительно половину суммы счета за оплату электроэнергии в США.


Принципиальные схемы

Зарядное устройство электроника. Зарядное устройство узс-п Автоматическое зарядное устройство. Устройство зарядное. При правильной настройке работает отлично и хорошо выводит аккумулятор из глубокого разряда, десульфатирует его думаю лампочка.

Зарядное устройство Электроника УЗС-П,3 УХЛ3. Заводская схема зарядного устройства; Архив WinRAR. Размер: ,77 KБ.

Простое зарядное устройство для аккумуляторов

Источники питания. Устройство предназначено для заряда аккумуляторов током, содержащим отрицательную составляющую асимметричным током. Что многие в таком случае делают: выбрасывают отработанный источник питания , покупают новый, и история повторяется. В статье рассматривается схема несложного устройства, дополнив которым ваше зарядное устройство ЗУ , процесс зарядки может быть автоматизирован. Так же оно поможет содержать ваш аккумулятор в заряженном состоянии в период длительного хранения, что способствует значительному увеличению его срока службы. Устройство имеет простую схему, позволяет питать маломощную низковольтную аппаратуру и заряжать аккумуляторы. Это именно то, что нужно радиолюбителю-новичку. Предлагаемое зарядное устройство разработано для зарядки стабильным током. Устройство несложно доработать и для зарядки вольтовых аккумуляторов вариант , подходит оно без доработки и для зарядки 6-вольтовых аккумуляторов. Схема зарядного устройства очень проста см.

Ремонт зарядного устройства для автомобильного аккумулятора

Но ,когда ставлю верхнею крышку на зарядное то при зарядке весь корпус гудит сильно.. Что это за гул такой и в чём причина Теристоры прикручена на радиатор без прокладок просто на термопасту Может кто сталкивался с подобной проблемой???

Перед началом эксплуатации устройства необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Зарядное устройство ЭЛЕКТРОНИКА УЗС-П-12-6,3 УХЛ3.1

Зарядное устройство не боится короткого замыкания выходных зажимов крокодилов и неправильного подключения аккумулятора: при неправильном подключении ничего не выйдет из строя — просто зарядка не будет производится. Хотя изначально устройство разработано для зарядки аккумуляторов напряжением 12 В, на практике позволяет заряжать аккумуляторы не только любой ёмкости, но и практически любого напряжения неоднократно производилась зарядка аккумуляторов на 4, на 6 и на 12 В. Для любых аккумуляторов резистор R2 позволяет устанавливать ток заряда от «нуля» до величины ограниченной только мощностью трансформатора и допустимым током тиристоров VS1 и VS2. При своей простоте очень удачная схема! Чертёж печатной платы и расположение элементов 65х50мм сетка 0.

Автомобильные зарядные устройства. Схемы. Принцип работы.

Двигатель запускается тяжело. Резко возрастает нагрузка на аккумулятор. А за состоянием аккумулятора нужно следить: проверять и вовремя его заряжать. Летом АКБ редко когда приходится заряжать, часто хватает зарядки от генератора автомобиля, а зима — это время частого использования автомобильных зарядных устройств. Рассмотрим некоторые модели зарядных устройств промышленного производства, выпускаемых раньше и наиболее часто используемых автомобилистами. Устройство зарядно-выпрямительные с плавным регулированием стабилизированного тока зарядки предназначена для зарядки и подзарядки стартерных свинцово-кислотных аккумуляторных батарей типа 6 СТ 12В. Разрешается заряжать батареи емкостью более 60 А-ч, но при этом ток зарядки не должен превышать 6,3 А!

Автоматическое зарядное устройство — часть 1 // Vitaly Martinenko. именно такого зарядного устройства схема который мы сегодня.

Автоматическое зарядное устройство ЭЛЕКТРОНИКА УЗ-А-6/12-6Д-УХЛ 3.1

Схема устройства зарядного электроника

Несмотря на сегодняшнее обилие как аккумуляторов, так и зарядных устройств для них, интерес к простым ЗУ не снижается. А если устройство еще и обладает рядом полезных свойств, например стабилизирует ток зарядки, к чему чувствительно большинство аккумуляторов, «умеет» десульфатировать пластины старых аккумуляторов, то и вообще хорошо. Приведенная ниже схема ЗУ была собрана еще в конце х.

зарядное устройство для батарей

Конспект Теория. Электрические цепи. Создание платы. Схемы устройств Принципиальные схемы. Радиодетали Резисторы.

English Help.

В помощь автолюбителям

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT.

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Форум Бытовая техника Авторадио Ищу схему автомобильного зарядного устройства «Электроника «.


Ультразвуковая сварка и резка — Sonictech

Scroll

Машина ультразвуковой сварки

SUPER Thorn

Высокая точность сварных швов за счет полного контроля всех параметров…

Узнай преимущества

Машина ультразвуковой сварки

Thorn+ DIGITAL

Высокоточная резка и сварка ультразвуком Простая в обслуживании, легка в программировании, с несравнимой точностью сварки. Сварочная машина Thorn+ DIGITAL своими возможностями…

Узнай преимущества

Построенные под Ваше измерение

Специализированные машины

Создаем то, чего нет ни у кого другого Это машины, автоматы, сконструированные отталкиваясь на потребности производственного процесса Клиента. Устройства этого…

Есть необходимость?

Для построения машин

Активатор

Все, что вам нужно для запуска ультразвукового процесса в вашей машине

Узнай подробнее

Bezstratne cięcie ultradźwiękowe

Mocowanie narzędzi do cięcia

Najnowsze rozwiązania z zakresu mocowania narzędzi obróbczych Jako producent technologii ultradźwiękowej,. ..

Poznaj szczegóły

Выбор отрасли

Отраслевые решения SONICTECH являются ответом на конкретные требования наших клиентов. Развивая индивидуальную технологию, мы полагаемся на инновации и широкие знания специалистов в области использования ультразвука.

  • Автомобильная промышленность

  • Бытовая техника и электроника

  • продукты питания

  • Текстиль

  • Упаковка

  • Медицина

  • Остальные

Автомобилестроение

Долговечность и безопасность

Когда речь идет о соединении более 10 000 термопластичных компонентов для автомобилей, ультразвуковая технология обеспечивает точность, скорость, повторяемость, эстетичность и долговечность полученных изделий.

Сварщики для автомобильной промышленности отвечают всем критериям, необходимым для оптимизации и проверки процессов сварки множества разновидностей компонентов.

Проверьте детали

Бытовая техника и электроника

Гибкое производство

Непрерывные инновации на рынке бытовой техники означают, что потребительские требования становятся все выше. Ежедневное использование оборудования учитывает герметичность, долговечность, точность, идеальный внешний вид и тщательную отделку поверхности.

Благодаря технологии ультразвуковой сварки доступен экономичный способ соединения любых компонентов.

Благодаря этому увеличивается гибкость и свобода в дизайне продукта. Ультразвуковые сварочные машины позволяют удовлетворить высокие требования к внешнему виду, скорости производства или геометрии.

Сварочный аппарат соединяет элементы таких устройств, как:

  • бытовая техника
  • кофеварки, духовки
  • игрушки
  • садовая техника
  • канцелярские принадлежности

Проверьте детали

Пищевая промышленность

Идеальные края отрезов

Технология ультразвуков идеально подходит для резки пищевых продуктов — особенно очень хрупких, кремообразных, тягучих или мягких. Благодаря ультразвуку не происходит деформации и повреждения продукта, а это значит, что вы можете срезать даже очень тонкие ломтики.

Минимальное поверхностное трение гарантирует чистый срез с небольшим накоплением продукта на лезвии. Быстрая и чистая резка повышает производительность и минимизирует время очистки.

Проверьте детали

Текстиль

Комфорт и гигиена

Быстрый процесс сварки нетканых материалов позволяет получать мягкие и безопасные изделия для повседневного использования. Существует возможность одновременной формовки, ламинирования и резки. Ламинированные элементы намного удобнее и практичнее. Резка ультразвуком исключает волокна и обеспечивает чистый, характерный срез.

Кроме того, мягкие поверхности не повреждаются во время ультразвуковой формовки.

Проверьте детали

Упаковка

Свежесть еще дольше

Ультразвуковая технология хорошо работает для сварки пищевой упаковки и упаковки других продуктов. Благодаря надежности и точности выполнения сварных швов, продукты герметизированы, лучше защищены и остаются свежими еще дольше.

Машина ультразвуковой сварки является более экономичной и более эффективной альтернативой другим методам замыкания упаковки.

Проверьте детали

Медицинская техника

Здоровье и безопасность

Технология ультразвуковой сварки незаменима для изготовления медицинских изделий, где необходимо соблюдать строгие требования в отношении безопасности используемых компонентов. Сварка обеспечивает герметичность, долговечность, минимальное образование частиц и стабильность процесса производства.

Ультразвуковая сварка позволяет контролировать точность, отслеживать и идентифицировать процессы  мониторить монотслеживать и отслеживать процессы, а также собирать и анализироать данные на будущее.

Проверьте детали

Остальные отрасли

Бесконечные возможности

Благодаря надежности и скорости процессов, ультразвуки широко используются в строительстве, где они полезны в сварочных компонентах, используемых для защиты почвы и упрочнения.

Ультразвуковая технология облегчает точное соединение гибких синтетических лент, создавая постоянную пространственную структуру защитного субстрата.

Проверьте детали

Узнай больше

Вопросы и ответы

Обеспечивает ли SONICTECH поддержку клиентов?

Разумеется, мы предоставляем нашим клиентам специальную помощь как в выборе правильного оборудования и консультаций в области ремонта, обслуживания, калибровки оборудования и обновлений программного обеспечения, так и консультируем клиента в стадии разработки и планировании выпуска продукции.
Мы также предлагаем послегарантийное обслуживание.

Нужны ли мне ультразвуковые технологии в моем производственном процессе?

Да, если вы заботитесь о скорости, качестве, повторяемости и энергоемкости процесса сварки. Однако не для каждого изделия подходит данная технология. Наилучшее качество, с точки зрения прочности, герметичности и эстетики, достигается когда материалы деталей и конструкций подходят для ультразвукового процесса. Ультразвуковая технология рекомендуется для  масштабного производства, особенно в автомобильной, электрической, медицинской, упаковочной и гигиенической промышленности. Технология обеспечивает экономичное, эстетичное, чистое, удобное и, самое главное, качественное долговременное соединение компонентов.

Как осуществляется ультразвуковое соедиенние?

Ультразвуковое соедиение термопластичных материалов — это технология сварки, которая использует механические вибрации с частотой ультразвука для получения тепла из-за молекулярного трения. Незаменимым элементом является волновод, который является сварочным инструментом — он передает вибрации свариваемому компоненту. Эти вибрации в зоне контакта заставляют молекулы двигаться в пластике, в последствии зона контакта становится мягкой и начинает плавиться. В результате части соединяются  согласно соединяемой форме. После короткого времени удержания (1 cекунда) под давлением они на постоянно связаны на малекулярном уровне.

Зарядные и пуско-зарядные устройства. Выпуск 2: Информационный обзор для автолюбителей

Название: Зарядные и пуско-зарядные устройства. Выпуск 2: Информационный обзор для автолюбителей

Год издания: Москва, 2005

Автор: А. Г. Ходасевич, Т. И. Ходасевич

Количество страниц: 192

Описание: Настоящий справочник содержит данные о различных зарядных устройствах. Материал систематизирован таким образом, чтобы читатель мог обеспечить грамотную эксплуатацию, применение, ремонт и даже изготовление зарядных устройств в домашних условиях.

Содержание:

Номер раздела

                Название раздела

Количество страниц



Сокращения, принятые в справочнике

4



Введение

5

Гл. 1

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ АВТОМОБИЛЯ

6

П. 1.1.

Общие сведения

8

Гл. 2

ЗАРЯДНЫЕ УСТРОЙСТВА

11

П. 2.1.

Общие сведения

11

П. 2.2.

Автоматическое устройство для АБ автомобильной радиостанции

14

П. 2.3.

Таймер для зарядного устройства резервного аккумулятора

16

П. 2.4.

Устройство подзарядное автоматическое “1П-12/6-УЗ”

18

П. 2.5.

Устройство подзарядное автоматическое “Искра”

22

П. 2.6.

Устройство зарядное “Кедр-М”

28

П. 2.7.

Устройство зарядное “Кедр-Авто 4А” и “Кедр-Авто 12В”

36

П. 2.8.

Устройство зарядное “Электроника” УЗС-П-12-6,3

42

П. 2.9.

Устройство зарядное “Электроника” УЗ-А-6/12-6,3

48

П. 2.10.

Устройство зарядное “Электроника” УЗ-А-6/12-7,5

56

П. 2.11.

Зарядно-разрядное устройство

61

П. 2.12.

Зарядно-десульфатирующий автомат для автомобильных аккумуляторов

62

П. 2.13.

Устройство для заряда и формирования аккумуляторов

64

П. 2.14.

Автоматическое устройство для зарядки и восстановления АБ

66

П. 2.15.

Прибор для автоматической тренировки аккумуляторов

69

П. 2.16.

Зарядное устройство-автомат

73

П. 2.17.

Зарядное устройство для продления срока службы аккумулятора

77

П. 2.18.

Простое автоматическое зарядное устройство

79

П. 2.19.

Приставка-автомат к зарядному устройству

82

П. 2.20

Маломощное зарядное устройство

85

П. 2.21.

Двухрежимное зарядно-разрядное устройство

87

П. 2.22.

Автоматическая приставка к зарядному устройству

92

П. 2.23.

Устройство зарядно-восстановительное “УВЗ1”

96

П. 2.24.

Импульсное зарядное устройство

101

П. 2.25.

Импульсное зарядное устройство

106

П. 2.26.

Импульсный блок питания на базе БП ПК

110

П. 2.27.

Измеритель заряда

114

П. 2.28.

Конденсаторный преобразователь напряжения с умножением тока

118

П. 2.29.

Источник постоянного тока “Б5-21”

122

П. 2.30.

Регулируемый стабилизатор тока

141

П. 2.31.

Регулируемый стабилизатор напряжения с ограничением по току

144

П. 2.32.

Лабораторный источник питания с регулировкой тока ограничения

148

Гл. 3

ПУСКОВЫЕ И ПУСКО-ЗАРЯДНЫЕ УСТРОЙСТВА

153

П. 3.1.

Пусковые устройства на основе ЛАТРа

153

П. 3.2.

Устройство зарядно-пусковое “УЗП-С-6,3/100”

155

П. 3.3.

Автоматическое зарядно-пусковое устройство для автомобильного аккумулятора

160

Гл. 4

СПРАВОЧНЫЙ МАТЕРИАЛ

170

П. 4.1.

Международная система единиц

170

П. 4.2.

Параметры тиристоров

172



Литература

190

Читать онлайн или скачать книгу для ознакомления можно по ссылке.

Hydro-Vacuum S.A. Grudziadz — Предохранительно-регулирующие устройства типа УЗС.4


Применение

Блоки защиты и управления УЗС.4 предназначены для защиты трехфазных асинхронных электродвигателей мощностью от 0,55 до 9 кВт, используемых в насосных агрегатах.

Блок защиты и управления защищает от воздействия:

  • короткие замыкания,
  • перегрузки,
  • обрыв фазы,
  • асимметрия мощности,
  • Падение напряжения питания,
  • «сухая» работа,
  • чрезмерное количество переключений

Технические характеристики

Номинальное напряжение питания 3 x 400 В
Номинальный ток 1,2 А ÷ 20 А
Потребляемая мощность 4 ВА
Электрод зонд макс. 6 мА
Рабочая температура устройства -10 или С ÷ +40 или С
Степень защиты корпуса IP65
Масса 1,5 кг

Условия работы

Блок защиты и управления УЗС.4 предназначен для работы в условиях умеренного климата, относительной влажности до 80% при температуре 20 o С, в среде, свободной от воды и пыли, а также взрывоопасных, горючих или химически активных газов и пары. Высота места установки не должна превышать 1 000 м над уровнем моря.

УЗС.4 — исполнение

UZS.4 состоит из четырех модулей: электронного модуля контроля напряжения, электронного модуля контроля уровня воды, модуля теплового выключателя максимального тока и выключателя максимального тока. Блок УЗС.4 заключен в герметичный пластиковый корпус, в котором установлены следующие элементы:

  • Контактор типа CI,
  • тепловое реле,
  • электронный блок управления с индикаторными светодиодами,
  • двухпозиционный поворотный переключатель, выключатель питания.

Варианты защиты по мощности


Лп. Тип защиты Приблизительная максимальная мощность двигателя Максимальный проспект знаменного производителя размеры
высота x ширина x глубина мм
1 УЗС.4.01 0,55 кВт 1,2 ÷ 1,9 А 250 х 165 х 140
2 УЗС.4.02 0,75 кВт 1,8 ÷ 2,8 А
3 сум.4.03 1,5 кВт 2,7 ÷ 4,2 А
4 УЗС.4.04 2,2 кВт 4,0 ÷ 6,2 А
5 сум.4.05 3,7 кВт 6,0 ÷ 9,2 А
6 УЗС.4.06 4,5 кВт 8,0 ÷ 12,0 А
7 сум. 4.07 5,5 кВт 11,0 ÷ 16,0 А
8 УЗС.4.08 7,5 кВт 15,0 ÷ 20,0 А
9 УЗС.4.09 9,0 кВт 15,0 ÷ 20,0 А

УЗС.4 — принцип работы

Защита от КЗ в силовых цепях в блоках защиты и управления УЗС.4 обеспечивается выключателями максимального тока С303. Защита от воздействия перегрузок обеспечивается устройством максимального тока на основе биметаллического теплового реле. Остальные защиты двигателя основаны на электронном модуле, содержащем контроллер уровня воды, модуль контроля напряжения и модуль временной задержки. После подачи питания установка переходит в фазу с длительной выдержкой времени 120 с, во время которой проверяется, не превышает ли среднее напряжение питания трех фаз 207 В, нет ли асимметрии напряжения более 20 В и работают ли датчики сигнализации уровня воды. залит (светодиод не горит). По истечении времени задержки зеленый светодиод начинает мигать, сигнализируя об истечении времени задержки, схема включает контактор, чтобы начать работу насоса. Если во время работы насоса возникает какая-либо аварийная ситуация, насос автоматически выключается, схема переходит в фазу задержки времени и загорается светодиодный индикатор, указывающий на причину отказа. Если смотреть с правой стороны, то первый светодиод информирует об асимметрии питающего напряжения, второй — о слишком низком значении напряжения, третий — о неисправных контактах контактора и четвертый — об опасности работы насоса всухую (отсутствие воды). Элемент контроля уровня воды обеспечивает работу системы, когда датчики минимального и максимального уровня воды залиты водой. Если оба зонда открыты, насос выключается до тех пор, пока оба зонда снова не будут заполнены. Это позволяет работать с некоторым гистерезисом уровней воды. Возможна работа только с одним — максимальным — подключенным датчиком, тогда система работает только при залитом датчике. После снятия аварийного состояния из-за изменения напряжения питания и опасности работы всухую система автоматически включается по истечении выдержки времени, отсчитываемой с момента отключения контактора.

Примечание

Каждое срабатывание термоэлемента указывает на нештатную ситуацию из-за отказа двигателя, перегрузки двигателя, засорения насоса или неправильного соединения. Перезапуск системы возможен после обнаружения и устранения причин неисправности.

Узбекистан — цены и прожиточный минимум

В таблицах указаны цены на 26 товаров и услуг. Последнее обновление: июнь 2022 г. Выберите продукт или услугу, чтобы сравнить цены с ценами в других странах.

Основные продукты питания

Цена

Цена (долл. США)

Дата

Мера

Цена муки, 1 кг

12390,00 сум

1,12 долл. США

июнь/2022

1 кг

диаграмма

Цена риса, 1 кг

13322,00 сум

1,21 долл. США

июнь/2022

1 кг

диаграмма

Цена сахара, 1 кг

12990,00 сум

1,18 долл. США

июнь/2022

1 кг

диаграмма

Цена соли, 1 кг

2190,00 сум

0,20 долл. США

июнь/2022

1 кг

диаграмма

Цена двухпроцентного молока, 1 литр

13990,00 сум

1,27 долл. США

июнь/2022

1 л

диаграмма

Цена яиц

16800,00 сум

1,52 долл. США

июнь/2022

12 шт.

диаграмма

Цена растительного масла, 1 литр

30990,00 сум

2,81 долл. США

июнь/2022

1 л

диаграмма

Цена мяса говядины, 1 кг

58990,00 сум

5,35 долл. США

июнь/2022

1 кг

диаграмма

Цена куриного мяса, 1 кг

32950,00 сум

2,99 долл. США

июнь/2022

1 кг

диаграмма

Фрукты и овощи

Цена

Цена (долл. США)

Дата

Мера

Картофель цена, 1 кг

5590,00 сум

0,51 долл. США

июнь/2022

1 кг

диаграмма

Цена лука, 1 кг

8290,00 сум

0,75 долл. США

июнь/2022

1 кг

диаграмма

Морковь цена, 1 кг

4990,00 сум

0,45 долл. США

июнь/2022

1 кг

диаграмма

Бананы цена, 1 кг

15990,00 сум

1,45 долл. США

июнь/2022

1 кг

диаграмма

Цена яблока, 1 кг

11390,00 сум

1,03 долл. США

июнь/2022

1 кг

диаграмма

Безалкогольные напитки

Цена

Цена (долл. США)

Дата

Мера

Цена Coca-Cola, 0,5 литра

4990,00 сум

0,45 долл. США

июнь/2022

0,500 л

диаграмма

Цены на апельсиновый сок

14590,00 сум

1,32 долл. США

апр/2021

1 л.

диаграмма

Цены на бутилированную воду

3090,00 сум

0,28 долл. США

июнь/2022

1,5 л.

диаграмма

Цены Ред Булл

17390,00 сум

1,58 долл. США

апр/2021

0,250 л.

диаграмма

Цена воды Эвиан, 1,5 литра

30990,00 сум

2,81 долл. США

март/2021

1.500 л

диаграмма

Нескафе Голд цена, 200 г

69980,00 сум

6,35 долл. США

март 2022 г.

0,200 кг

диаграмма

Электроника

Цена

Цена (долл. США)

Дата

Мера

Айфон 13, 128гб цена

11779000 сум

1068,94 долларов США

Январь/2022

1 продукт

диаграмма

Ipad Pro 11, 128 ГБ цена

11881650 сум

1078,26 долларов США

Май/2022

1 продукт

диаграмма

Apple Watch 7, 41 мм цена

5349000 сум

485,42 долларов США

Май/2022

1 продукт

диаграмма

Macbook Pro 14, 512 ГБ цена

22000000 сум

1996,50 долларов США

март/2021

1 продукт

диаграмма

Стоимость стандартной версии Playstation 5

10941977 сум

992,98 долларов США

Май/2022

1 продукт

диаграмма

ГоПро 10 цена

7073000 сум

641,87 долларов США

Май/2022

1 продукт

диаграмма

Лучший обменный курс EUR к UZS по сравнению с Live

en

стрелка вниз

Меню Меню

Меню

Курс обмена

Из

EUR

Стрелка вниз

К

сум

стрелка вниз

1 евро = сум Среднерыночный обменный курс

Последние 60 днейПоследние 14 днейПоследние 7 дней

Получайте наши уведомления по электронной почте

Мы вышлем вам обменный курс, лучшее предложение и другие полезные советы.

Каждый день

Стрелка вниз

Продолжая, вы принимаете Политику конфиденциальности Monito и разрешаете нам отправлять вам оповещения по электронной почте, а также периодические советы по переводу денег, советы и маркетинговые электронные письма. Вы можете отписаться в любое время. Ознакомьтесь с нашей Политикой конфиденциальности.

Сравните обменные курсы и комиссии EUR-UZS перед следующим денежным переводом

Последнее обновление 17 часов назад Смотрите живые результаты

Перейти к полному сравнению

Сравните на конкретную сумму, различные варианты ввода и вывода, а также посмотрите скорость передачи и баллы Monito на нашей специальной странице сравнения.

О курсе обмена евро на сум

Сегодняшний комментарий EUR-UZS

Наблюдая за развитием в последние недели курса EUR-UZS, мы наблюдаем очень важные колебания. Интересно отметить, что, несмотря на эти колебания, фактический среднерыночный курс EUR-UZS фактически близок к своему среднему значению за последние 2 недели. При обмене 1500 евро по среднерыночному курсу на сегодняшний день вы получаете 16 199 606 сум, а было равно 16 517,9 сум.62 20 сентября и всего 15 758 763 сум в прошлую среду.

Курсы обмена EUR/UZS

1 евро 10 800 сум
50 евро 539 987 сум
100 евро 1 079 974 сум
200 евро 2 159 948 сум
500 евро 5 399 869 сум
1 000 евро 10 799 738 сум
2 000 евро 21 599 475 сум
3 000 евро 32 399 213 сум
5 000 евро 53 998 688 сум
10 000 евро 107 997 376 сум

Источник XE. com | Последнее обновление минуту назад

Курсы обмена сум/евро

1 сум 0,000093 евро
50 сум 0,00463 евро
100 сум 0,009259 евро
200 сум 0,018519 евро
500 сум 0,046297 евро
1 000 сум 0,092595 евро
3500 сум 0,324082 евро
5 000 сум 0,462974 евро
10 000 сум 0,925948 евро
100 000 сум 9,259484 евро

Источник XE. com | Последнее обновление минуту назад

Основные факты о евро и сумах

обменные курсы евро (EUR) и узбекского сома (UZS) с другими основными валютами

Источник XE.com | Последнее обновление минуту назад

Найдите лучший сервис для вашего следующего перевода

Страна из

Выберите страну

Стрелка вниз

Страна в

Выберите страну

Стрелка вниз

Основные направления денежных переводов

Синдром Урретса-Завалиа (фиксированный и расширенный зрачок после сквозной кератопластики по поводу кератоконуса) и его варианты

Обзор

. 2014 г., май-июнь; 59(3):304-10.

doi: 10.1016/j.survophthal.2013.12.002. Epub 2014 2 января.

Ориэль Шпирер 1 , Моше Лазар 2

Принадлежности

  • 1 Bascom Институт глаза Палмера, Медицинская школа Миллера, Университет Майами, Палм-Бич-Гарденс, Флорида, США. Электронный адрес: [email protected].
  • 2 Отделение офтальмологии, Тель-Авивский медицинский центр Сураски, Медицинский факультет им. Саклера, Тель-Авивский университет, Тель-Авив, Израиль.
  • PMID: 24560126
  • DOI: 10.1016/ж.сурвофталь.2013.12.002

Обзор

Oriel Spierer et al. Сурв Офтальмол. 2014 май-июнь.

. 2014 г., май-июнь; 59(3):304-10.

doi: 10.1016/j.survophthal.2013.12.002. Epub 2014 2 января.

Авторы

Ориэль Шпирер 1 , Моше Лазар 2

Принадлежности

  • 1 Bascom Институт глаза Палмера, Медицинская школа Миллера, Университет Майами, Палм-Бич-Гарденс, Флорида, США. Электронный адрес: [email protected].
  • 2 Отделение офтальмологии, Тель-Авивский медицинский центр Сураски, Медицинский факультет им. Саклера, Тель-Авивский университет, Тель-Авив, Израиль.
  • PMID: 24560126
  • DOI: 10.1016/ж.сурвофталь.2013.12.002

Абстрактный

Синдром Урретса-Завалия (УЗС) был описан 50 лет назад как появление фиксированного и расширенного зрачка после сквозной кератопластики по поводу кератоконуса у пациентов, получавших атропин. Механизм УЗС до конца не выяснен, но основную роль, скорее всего, играют острое повышение внутриглазного давления и ишемия радужной оболочки. Фиксированные и расширенные зрачки также возникают в связи с другими офтальмологическими операциями, такими как ламеллярная кератопластика, хирургия катаракты и процедуры глаукомы. Некоторые ставят под сомнение существование этого синдрома, а также его связь с кератоконусом и использованием мидриатиков. Мы рассматриваем патофизиологию, этиологию и клиническую картину фиксированных и расширенных зрачков после офтальмологических процедур.

Ключевые слова: синдром Урретса-Завалия; атропин; фиксированный и расширенный зрачок; кератоконус; мидриатики; Сквозная кератопластика.

Copyright © 2014 Elsevier Inc. Все права защищены.

Похожие статьи

  • Односторонний синдром Урретса-Завалиа после имплантации линзы Implantable Collamer: отчет о клиническом случае и обзор литературы.

    Нирутисард Д., Касэцуван Н. Нирутисард Д. и соавт. J Med Case Rep. 2021 сентября 22; 15 (1): 467. doi: 10.1186/s13256-021-03063-2. Представитель J Med, 2021 г. PMID: 34548112 Бесплатная статья ЧВК. Обзор.

  • Ишемия радужки после сквозной кератопластики по поводу кератоконуса (синдром Урретса-Завалиа).

    Тафт С.Дж., Бакли Р.Дж. Тафт С.Дж. и др. Роговица. 1995 ноябрь; 14 (6): 618-22. Роговица. 1995. PMID: 8575186

  • [Синдром Урретса-Завалия].

    Бурсье Т., Лаплас О., Тузо О., Молдован С.М., Бордери В., Ларош Л. Бурсье Т. и др. J Fr Офтальмол. 2001 март; 24(3):303-8. J Fr Офтальмол. 2001. PMID: 11285448 Французский.

  • Ишемия радужки после сквозной кератопластики по поводу кератоконуса (синдром Урретса-Завалиа).

    Науманн GO. Науман Г.О. Роговица. 1997 янв; 16 (1): 120. Роговица. 1997. PMID: 8985644 Аннотация недоступна.

  • Обновление и обзор синдрома Урретса-Завалиа.

    Magalhães OA, Kronbauer CL, Müller EG, Sanvicente CT. Magalhães OA, et al. Арк Брас Офтальмол. 2016 май-июнь;79(3):202-4. doi: 10.5935/0004-2749.20160059. Арк Брас Офтальмол. 2016. PMID: 27463637 Обзор.

Посмотреть все похожие статьи

Цитируется

  • Синдром Урретса-Завалия после операции по удалению катаракты у собак: серия случаев.

    Кантеро Ф., Лейва М., Газтелу Л., Серрада И., Кардосо Р.В., Пенья Т. Кантеро Ф. и др. Open Vet J. 2022, январь-февраль; 12(1):138-147. doi: 10.5455/OVJ.2022.v12.i1.17. Epub 2022 26 февраля. Открытый ветеринар J. 2022. PMID: 35342734 Бесплатная статья ЧВК.

  • Факторы риска синдрома Урретса-Завалия после сквозной кератопластики.

    Ван П., Гао Ц., Су Г., Ван В., Сюй Л., Ли Г. Ван П. и др. Дж. Клин Мед. 2022 22 февраля; 11 (5): 1175. doi: 10.3390/jcm11051175. Дж. Клин Мед. 2022. PMID: 35268266 Бесплатная статья ЧВК.

  • Коррекция близорукости факичными интраокулярными линзами с фиксацией на радужной оболочке: результаты двенадцати лет.

    Немцова И., Паста Дж., Хладикова К., Комарц М., Посписилова Д., Немец П., Тесар Дж., Краткий В., Син М. Немцова И. и др. J Офтальмол. 2021 7 октября; 2021:7027793. дои: 10.1155/2021/7027793. Электронная коллекция 2021. J Офтальмол. 2021. PMID: 34659825 Бесплатная статья ЧВК.

  • Односторонний синдром Урретса-Завалиа после имплантации линзы Implantable Collamer: отчет о клиническом случае и обзор литературы.

    Нирутисард Д., Касэцуван Н. Нирутисард Д. и соавт. J Med Case Rep. 2021 сентября 22; 15 (1): 467. doi: 10.1186/s13256-021-03063-2. Представитель J Med, 2021 г. PMID: 34548112 Бесплатная статья ЧВК. Обзор.

  • Детский кератоконус — Современные перспективы и клинические проблемы.

    Анита В., Ванати М., Рагхаван А., Раджараман Р., Равиндран М., Тандон Р. Анита В. и др. Индийский Дж. Офтальмол. 2021 фев; 69(2): 214-225. doi: 10.4103/ijo.IJO_1263_20. Индийский Дж. Офтальмол. 2021. PMID: 33463562 Бесплатная статья ЧВК. Обзор.

Просмотреть все статьи «Цитируется по»

Типы публикаций

термины MeSH

ВНЕ ДРОТС – Out of Darts

МАГАЗИН ПЕНОСТРУЙНЫХ МОДОВ

БЛАСТЕРЫ, ПРИНАДЛЕЖНОСТИ И РЕСУРСЫ

ДОСТАВКА ИЗ США

НОВЫЕ ПРОДУКТЫ

ПРОТОН ПАКЕТ

МАЛЕНЬКАЯ РАКЕТНАЯ ПЛАТФОРМА

ЮПИТЕР + ЗАПЧАСТИ

Лучадора + Cagefighter

КАПИТАН СЛАГ

3D ПЕЧАТИ ДЕТАЛИ

МОДЫ DARTZONE PRO MK3

МАГАЗИНЫ + АДАПТЕРЫ

АКЦИИ

ЭЛЕКТРОНИКА + ПЛАТЫ

МОТОРЫ

ИНСТРУМЕНТЫ + ПРИНАДЛЕЖНОСТИ

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ

МАХОВИКИ + КЛЕТКИ

ЧАСТИ МАХОВИКА

АККУМУЛЯТОРЫ + ЗАРЯДНЫЕ УСТРОЙСТВА

ПРУЖИНЫ

ЧАСТИ ПРУЖИНЫ

БЛАСТЕРЫ + СНАРЯДКИ

ТАКТИЧЕСКОЕ СНАРЯЖЕНИЕ + НАГРУЗКА

ДАРТС + БОЕПРИПАСЫ

БОЧКИ + РЕЛЬСЫ + ШРАМЫ

КОСМЕТИЧЕСКИЕ МОДЫ

ТОВАРЫ + ПОДАРОЧНЫЕ КАРТЫ

ПОЛНЫЕ НАБОРЫ МОДОВ

ВЕСЕННЯЯ УБОРКА + ЗАВЕРШЕНИЕ

ВСЕ ПРОДУКТЫ

Комплект крепежа SLAB

Обычная цена $45. 00

Рабочий Соловей Бластер

$65.00

Увеличенный бункер Nerf Rival Perses

$45.00

Книга модов Nerf от Люка Гудмана, также известного как Out of Darts

Обычная цена $15.00

Рабочий Феникс 2.0 Бластер

Обычная цена $180.00

Комплект модификаций Elite 2.0 Motoblitz 2S

$46.00

Little Rocket Proud Papa Mountable Blaster

$22.00

Кривой кузен, устанавливаемый бластер

$24.00

ОБ

OUTOFDARTS (он же Люк) тратит свое время на придумывание новых модификаций для бластеров, поиск последних продуктов и создание видеоконтента для YouTube.

До того, как бросить свою «постоянную работу», Люк был профессиональным режиссером, работавшим в корпоративной и коммерческой киноиндустрии в течение 12 лет. На канале YouTube еженедельно публикуются высококачественные видеоролики, включая учебные пособия, руководства по модификациям, оригинальные моды для бластеров Nerf и другой уникальный контент. Он живет в штате Вашингтон со своей женой, двумя дочерьми и собакой Буко.

Luke спонсирует несколько крупных мероприятий NERF каждый год, включая HVZ Endwar и Ragnaroktoberfest

Мы отправляем в понедельник по пятницу из Ванкувера, Вашингтон, США

Отказ от ответственности:

из DARTS-это зарегистрированный торговый знак с USTPO 9

9999

5

. Все бластеры, детали и продукты модифицируются на ваш страх и риск и должны выполняться только взрослыми или под присмотром взрослых. Всегда надевайте защитные очки. Никогда не направляйте бластеры в глаза или лицо. Покупая, вы соглашаетесь с тем, что Out of Darts — это не ответственность за травмы или повреждения, вызванные неправильным или случайным использованием. Out of Darts никоим образом не связана с Hasbro®, Nerf®, Dartzone® или Boomco®.

*Не рекомендуется оставлять PLA-пластик в нагретом автомобиле в разгар летней жары (то же касается и литиевых аккумуляторов). Это может вызвать деформацию в экстремальных условиях.


*OUT OF DARTS НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА ОБРАЩЕНИЕ С БАТАРЕЯМИ ИЛИ НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ. ПЕРЕД ПОКУПКОЙ ПРОЧТИТЕ ВСЮ СТРАНИЦУ: https://outofdarts.com/pages/lipo-safety

Список обменников электронных валют, лучшие курсы надежных обменников

AdvCash ТС:
Perfect Money ТС:
Резерв:
Возраст:
Страна:
Теплообменник Подарить Получить Резерв отзывов

XMLGold

1 USDT TRC20

1,03 Доллары США 389 171

WMStream

1 USDT TRC20

1,00 Наличные деньги 27 491 321

ChangeCoins

1 USDT TRC20

39,99 грн Карточка 20 892 129

1,05 Карта США

1 USDT TRC20 489860

Paspar

1. 04 USD PM

1 USDT TRC20 2 501

ExWallets

1.10 USD PayPal

1 Долл. США 4 088

CryptoPay24

19 295,5159 USDT TRC20

1 БТД 75

20 301,77 Карта США

1 БТД 25

Обмен

1 BTC

19 906,80 Доллары США 79 729

CyberBTC

1. 04 USD Payeer

1 USD PayPal 50 000

CyberBTC

1 USDT TRC20

1,15 ВМЗ 32 340

Changer4u

1.06 Карта USD

1 Доллары США 15 054

HiExchange

1 USDT TRC20

1,00 USD PayPal 41 205

ExWallets

1 BTC

18 311,49 Карта в долларах США 10 000

WMStream

1 USDT ERC20

1,00 Наличные деньги 27 491 321

Обмен

1 BTC

19 265,5687 USDT TRC20 123 034

BtcBit

39.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
