Как снять привод спидометра ВАЗ 2109, 2110, 2107, 2114

Автор Milavlad На чтение 3 мин. Просмотров 5.2k. Опубликовано 27 мая, 2018 Обновлено 3 сентября, 2021

Содержание

1. Привод спидометра: виды и отличия
2. Как снять привод спидометра своими руками – инструкция
3. ВАЗ 2110
4. ВАЗ 2107
5. ВАЗ 2114
6. ВАЗ 2115
7. Частые причины поломки привода спидометра

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП.

Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

Как снять привод спидометра своими руками – инструкция

ВАЗ 2110

1. Подпираем башмаки противооткатки заднего колеса, потом нужно поддомкратить перед машины, а затем устанавливаем его на подпорки.
2. На модели с тросовым приводом спидометра извлечь крепежный палец и отсоединить трос от привода шестерни.
3. Вывернуть крепежный болт и снять его вместе с термозащитным экраном.
4. Извлечь привод с шестеренкой из картера и снять ее с кольца уплотнителя.
5. Шестеренку можно извлечь из картера коробки передач, обязательно проверяйте состояние шестеренки, в случае выявления дефектов нужно произвести замену.
6. Если выявились признаки износа или повреждений шестерни следует проверять состояние шестеренки.
7. Чтобы извлечь шестерню, освободите ее из трансмиссии. Затем нужно вывернуть крепежный болт и снять кожух ведущей шестерни. Затем следует извлечь ведущую шестеренку, снять все регулировочные шайбы.

ВАЗ 2107

1. С помощью ключа «на 13» надо открутить болт хомута крепления приемной трубы глушителя.
2. Берем ключ «на 10» и отворачиваем гайку крепления привода.
3. Ключом «на 13» отвернем две гайки крепления поперечины.
4. Затем нужно опустить заднюю часть коробки передач.
5. Отрезок трубы надо сместить вправо и затем снять привод спидометра из отверстия картера.

ВАЗ 2114

1. ДС выкручиваем против часовой стрелки.
2. После того как сняли ДС, то проверьте привод датчика скорости ВАЗ 2114.

1. С помощью ключа на «10» откручиваем гайку и вытаскиваем ее.
2. После того как сняли привод надо проверить состояние кольца и если надо, то замените его.

ВАЗ 2115

1. Сначала надо снять с автомобиля патрубок с корпусом фильтра.
2. Очистить поверхность коробки щеткой из металла вокруг датчика.
3. Затем смыть грязь, при помощи очистителя и протереть поверхность.
4. Придерживаем датчик, используя при этом ключ на 22.
5. Далее остается снять сам датчик.

Частые причины поломки привода спидометра

• Долгий срок службы — у каждого устройства есть свой срок работы.
• Что-то упало на датчик и повредило его соединение.
• Пересохли провода или просто отошел контакт, который не дает прибору работать.
• Сложная конструктивная особенность использования, увеличенное количество влажности и постоянное загрязнение пространства под капотом.
• Установка прибора плохого качества или покупка дешевого датчика скорости без специальных качеств и характеристик.

( 23 оценки, среднее 4,50 из 5 )

Что делать, если не работает спидометр ВАЗ-2114

Если вышел из строя спидометр ВАЗ-2114, необходимо, прежде всего, понять причину поломки. По словам специалистов, чаще всего неисправным является датчик скорости движения Лады, находится он на коробке передач. Посмотрите на правый внутренний ШРУС, устройство завернуто на коробку привода и насчитывает приспособление 2 шестеренки, сконструированные из пластмассы.

Чтобы проверить функционирование датчика скорости, необходимо воспользоваться бортовым компьютером, ваша задача – включить самодиагностику. Неисправность может состоять в отсутствии контакта, который находится в колодке разъема, что происходит во время попадания под корпусную основу жидкости. Возможен также вариант, когда провод, который подходит к измерителю, оборвался, или нет напряжения в питающем контакте.

Использовать бортовой компьютер нужно, но при отсутствии адекватного функционирования спидометра на ВАЗ-2114 код ошибки не дает конкретного ответа. Чтобы его получить, придется провести проверку датчика собственными руками.

Содержание

Как проверить датчик спидометра своими руками

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Читайте также: Почему стартер не заводится и не крутит на ВАЗ-2114

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

1. Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится.
2. Поломки сопровождают и пластиковый шток.
3. Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего.

Вот почему еще на этапе отсутствия поломок специалисты СТО рекомендуют заняться заменой пластмассовых деталей на металлические.

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности:

1. ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.
2. Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр».

Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Инструкция по замене датчика скорости ВАЗ-2114

Пошаговая замена датчика скорости своими руками не представляет особых сложностей, для этого заранее подготовьте такой перечень инструментов:

• отвертка с крестовым и плоским наконечником;
• плоскогубцы;
• ключи разной величины.

Читайте также: ВАЗ-2114 заводится и сразу глохнет: причины

Следуйте пошаговой инструкции замены спидометра:

1. Отсоедините клеммы, идущие от аккумуляторного устройства.
2. Извлеките из авто воздушный фильтр и патрубок, отвечающий за впуск.
3. Снимите с датчика клемму.
4. Если провод на спидометре выполнен в виде троса, тогда отсоедините его от измерителя.
5. Участок, где монтирован датчик, необходимо очистить от загрязнений и пыли, только после этого приступайте к снятию старого изделия при помощи инструментов.
6. Снимите фиксирующую гайку, к работе с ней идеально подходит ключ, рассчитанный на 22, если подходящего инструмента нет под рукой, можно обойтись пальцами.

Если в ВАЗ-2114 встроен датчик скорости по 3-му типу, тогда изготовитель машины установил спидометр прямо в коробке передач. Устройство сначала очищают от масла, после изъятия учетного приспособления посадочную область закрывают. Новый датчик монтируют по той же инструкции, только в обратном порядке.

Какими еще могут быть причины неисправности спидометра ВАЗ-2114

Если спидометр работает, но при этом некорректно – например, прыгает во время передвижения авто стрелка или застывает в одном положении, устройство все равно подлежит починке, иначе спидометр вскоре станет неисправным полностью.

Причины, которые могут повлечь выход из строя спидометра:

1. Неисправен привод, но тогда замирает и бортовой компьютер. При самодиагностике появляется сигнал Check E
2. Стрелка не двигается с показателя «0», если изношено или блокировано перемещение тросика привода, расположенного внутри обмотки. Как менять датчик скорости, было подробно описано выше.
3. Если не поступает сигнал, возможно, окислились контакты на фишке измерителя или разорвался пыльник, в устройство проникла вода, грязь, пыль. Если контакты визуально выглядят неплохо, достаточно сбрызнуть их преобразователем ржавчины.

Читайте также: Почему ВАЗ-2114 не заводится в мороз и что делать

Осталось оценить функционирование электропривода. Проведите диагностику, созданную конструкторами ВАЗ-2114 еще на заводе. Для этого нажмите клавишу одометра и одновременно включите зажигание, режим 1, а затем уберите руку с кнопки одометра. Если на дисплее отразился код ошибки 24, значит, нет сигнала с датчика скорости.





Как вам статья?

проверь датчик скорости. Видео «Наглядная инструкция по замене ДС в домашних условиях»

Спидометр является важным элементом в автомобилях, а также в ряде других транспортных средств, так как необходим для отслеживания скорости, чтобы не нарушать ПДД. Но это не последняя особенность этого устройства.

Все возможные спидометры имеют быстродействующий магнитный узел, за счет вращения магнитов образуется поток, он движется по катушке, тем самым способствуя наведению вихревых токов. Таким образом, они начинают создавать больше магнитных полей. Они действуют между собой, стрелка прибора перемещается по шкале частот, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Спидометры механические.
• Электромеханические спидометры.
• Электронные спидометры.

Спидометры механические. В спидометре этого типа процесс измерения скоростного режима и индикации происходит благодаря механическому устройству. В качестве датчиков используется шестерня, которая соединена со вторичным валом коробки передач; это блок скорости со стрелочным индикатором и барабанным счетчиком. Раньше использовали спидометры в виде барабана и ленты. Но они давно перестали использоваться.

Электромеханические спидометры. В этих устройствах скорость измеряется с помощью различных электронных или электромеханических датчиков, которые подключаются к коробке передач. Скорость указывается миллиамперметром или единицей скорости механического спидометра, а расстояние указывается счетным барабаном, который приводит в движение шаговый двигатель.

Электронные спидометры. Это разработка новых электромеханических спидометров, основное отличие — замена одометра — в электронном приборе он полностью цифровой.

Как снять привод спидометра своими руками — инструкция

ВАЗ 2110

1. Подпираем башмаки против отката заднего колеса, затем нужно поддомкратить перед автомобилем, после чего устанавливаем на поддерживает.
2. На модели с тросовым спидометром снимите стопорный штифт и отсоедините трос от шестеренчатого привода.
3. Открутите болт крепления и снимите его вместе с теплозащитным экраном.
4. Выньте привод с шестерней из картера и снимите его с уплотнительного кольца.
5. Шестерню можно снять с картера коробки передач, обязательно проверить состояние шестерни, при обнаружении дефектов заменить.
6. При наличии признаков износа или повреждения шестерни следует проверить ее состояние.
7. Чтобы снять шестерню, освободите ее от коробки передач. Затем нужно открутить болт крепления и снять крышку ведущей шестерни. Затем следует снять ведущую шестерню, удалить все регулировочные шайбы.

ВАЗ 2107

1. Ключом «на 13» отвернуть болт хомута выхлопной трубы глушителя.
2. Возьмите ключ «на 10» и отверните гайку крепления привода.
3. Ключом «на 13» отверните две гайки крепления поперечины.
4. Затем нужно опустить заднюю часть коробки передач.
5. Участок трубы необходимо сместить вправо и затем извлечь привод спидометра из отверстия картера.

ВАЗ 2114

1. ДС открутить против часовой стрелки.
2. После снятия ДС проверьте привод датчика скорости ВАЗ 2114.

1. Ключом на «10» открутить гайку и вынуть ее.
2. После снятия привода нужно проверить состояние кольца и при необходимости заменить его.

ВАЗ 2115

1. Для начала нужно снять патрубок с корпусом фильтра с автомобиля.
2. Очистите металлической щеткой поверхность коробки вокруг датчика.
№
3. Затем смойте грязь чистящим средством и протрите поверхность.
4. Держим датчик с помощью ключа на 22.
5. Далее осталось снять сам датчик.

Частые причины выхода из строя привода спидометра

• Долгий срок службы — у каждого устройства свой срок службы.
• Что-то упало на датчик и повредило его соединение.
• Пересохли провода или просто оторвался контакт, что не дает работать устройству.
• Сложная конструктивная особенность эксплуатации, повышенное количество влаги и постоянное загрязнение подкапотного пространства.
• Установка некачественного устройства или покупка дешевого датчика скорости без особых качеств и характеристик.

Датчик скорости автомобиля (сокращенно ДСА) предназначен для передачи на контроллер импульсов текущей скорости автомобиля.

Контроллер, в свою очередь, с помощью импульсов датчика скорости следит за работой двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Так же стоит отметить, что работающий датчик экономит наше топливо следующим образом:

1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км/ч.
2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км/ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как было сказано ранее, датчик скорости передает импульсы (6004 импульса на км). На основе этого отношения можно рассчитать скорость по временному интервалу между импульсами датчика.

Помимо контроллера, спидометр автомобиля использует импульсы датчика, где отображается скорость.

Где находится датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. А подползти к нему можно следующим образом:

• Открываем капот.
• Для удобства снимаем адсорбер (может и не надо снимать).
• Ползем в район внутреннего правого ШРУСа и натыкаемся на провод, идущий к коробке. Он приведет нас к датчику скорости (под дроссельным узлом).

Признаки неисправности датчика

1. Неровный холостой ход, глохнет на холостом ходу.
2. Спидометр не работает или работает плохо.
3. Большой расход бензина.
4. Тяга двигателя упала.

Ошибка датчика скорости

Самар имеет 6-импульсный датчик скорости номер 2111-3843010.
Если датчик работает неправильно, неисправна цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается. Поэтому случаев с оборванными проводами очень много, поэтому перед заменой обратите внимание на цепь датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый стержень, который часто ломается. Поэтому его целесообразнее заменить на датчик скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-контактную группу: 1 — масса, 2 — импульсный сигнал, 3 — текущее напряжение. Проверку необходимо начинать с наличия массы на 1 контакте, затем смотрим наличие напряжения на 3 контакте (12В), проверяем импульс на 2 контакте при вращении ведущих колес со скоростью не менее 5 км/ч. час 1 и 3 контакты могут быть набраны. Неисправный датчик необходимо заменить:

На автомобилях ВАЗ-2114 очень важен датчик скорости. Именно с его помощью регулируются состав топливной смеси и угол опережения зажигания. А также при наличии гидроусилителя руля — включения и отключения этого механизма.

Карбюраторные автомобили использовали кабельную систему передачи данных о скорости. В инжекторных машинах используются датчики, генерирующие электрический сигнал, необходимый для питания спидометра и блока управления двигателем.

Как работает датчик?

Самые первые датчики, которые устанавливались на инжекторные автомобили, монтировались в приборную панель. Спидометр приводился в движение все так же с помощью механической передачи вращения. Это очень неудобно, так как вся система все равно продолжала функционировать на механических устройствах. Сенсоры второго поколения были намного лучше.

Механической передачи больше не было, но был один недостаток — соединение с механической коробкой производилось с помощью шестерни. Она была очень ненадежной, часто выходила из строя. Третье поколение датчиков использовало устройства на эффекте Холла. Они надежнее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 устанавливается сразу на

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 соединен с электронным микроконтроллерным блоком управления и спидометром. Исправный датчик выдает сигнал, и его значение зависит от скорости автомобиля.

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности, регулятора холостого хода. Все электронные устройства нуждаются в своевременном осмотре и мониторинге работоспособности. Если у вас не работает спидометр, это не значит, что неисправен датчик скорости. Обязательно проверьте работоспособность самого спидометра. Вполне возможно, что поломка кроется в нем.

Как определить неисправен ли датчик

Если у вас на автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая отобразится на дисплее. Всего ошибок две:

1. P0503 — прерывается сигнал с датчика скорости. Не исключено, что причиной такого поведения является плохой контакт в соединительных проводах.
2. P0500 — вообще нет сигнала с датчика скорости. В этом случае может быть как поломка прибора, так и обрыв провода, соединяющего датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь в исправности всех проводов, соединяющих его с системой.

Внешние признаки поломки

Также можно заметить следующие признаки, характерные при поломке датчика скорости:

1. Значительно снижается мощность двигателя.
2. Расход бензина растет, и заметно.
3. Обороты холостого хода двигателя нестабильны. Иногда двигатель глохнет, если не нажимать педаль акселератора.
4. Спидометр не работает или работает нестабильно.

Все эти признаки нельзя отнести однозначно к датчику скорости. Ведь подобные симптомы появляются при выходе из строя других устройств и исполнительных механизмов.

Диагностика датчика

Диагностика может быть выполнена несколькими способами. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а на выходе подключить мультиметр. Вращая ось датчика с разной скоростью, наблюдайте за изменением напряжения. Чем выше скорость вращения, тем выше значение напряжения.

Если вы не хотите демонтировать датчик, вы можете использовать домкрат, чтобы поднять одно колесо. Включите пятую передачу и постепенно вращайте колесо. Если напряжение увеличивается постепенно, значит, устройство исправно. Но гораздо лучше будет провести диагностику, установив заведомо исправный датчик.

Замена

Датчик скорости ВАЗ-2114 можно заменить очень быстро, для этого лучше всего использовать смотровую яму или эстакаду. Порядок работы следующий:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Очистите всю область вокруг датчика на коробке передач.
3. Отсоедините блок, вытолкнув фиксатор.
4. Отвинтите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

Если поломка в приводе, то его надо вытащить. Для этого ключом «на 10» откручиваем гайку. Аккуратно снимите привод, следя за тем, чтобы шток не упал внутрь коробки. При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод. Новый датчик скорости необходимо установить, повернув его по часовой стрелке. После этого подключите провода и проверьте.

Датчик скорости ВАЗ 2114 – один из важнейших элементов электронной системы управления «сердцем» автомобиля. От его показаний зависит сколько будет подаваться топлива, сколько воздуха пойдет в обход дроссельной заслонки на холостом ходу, какие будут показания спидометра и т. д.

Где находится датчик скорости на ВАЗ 2114?

Как и на многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 расположен в верхней части картера коробки передач, недалеко от щупа уровня масла в двигателе. Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, воспользовавшись для удобства смотровой ямой.

Принцип работы датчика скорости.

Работа любого современного датчика скорости основана на эффекте Холла, то есть взаимодействии электрического и магнитного полей, провоцирующем создание на полупроводниковой пластине разности потенциалов — напряжения Холла. При движении названное напряжение преобразуется в частотно-импульсный сигнал, который подается на контроллер. По временному интервалу между этими импульсами рассчитывается скорость автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, о неисправности датчика скорости свидетельствуют:

• «Лежащая» на нуле стрелка спидометра;
• снижение мощности двигателя;
• повышенный расход топлива;
• проблемы с холостым ходом и, естественно, ошибки Р0500 (отсутствует сигнал с датчика скорости) и Р0503 (прерывистый сигнал).

Большинство из них хоть и не являются прямым указанием на поломку датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на автомобилях отечественного производства можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все довольно просто:

Работающий датчик четко увидит изменение импульсного сигнала — в пределах 0,5-10В.

Во втором случае сделать то же самое, только заменить вольтметр на контрольную лампу. При вращении колеса лампочка должна мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Датчик скорости автомобиля (ДС) предназначен для передачи импульсов текущей скорости автомобиля на контроллер. Полученные импульсы позволяют устройству управлять работой двигателя на холостом ходу и посредством РХХ регулировать подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Датчик скорости ВАЗ 2114 подключается к спидометру и контроллеру через монтажный блок, который находится в моторном отсеке. В электрическую сеть постоянного тока также входит предохранитель, который установлен внутри салона на реле вентилятора печки.

Процесс определения скорости

Первоначально на контроллер передаются импульсы (6004 импульса на 1 километр). На основании полученных данных регулятор вычисляет скорость с учетом интервала времени между импульсами счетчика (они также нужны для обеспечения работы спидометра).

Признаки необходимости замены

• Значительное снижение тяги двигателя;
• нестабильная работа спидометра или его полный выход из строя;
• повышенный расход топлива;
• машина глохнет на холостых или чувствуется неравномерность холостого хода.

Если бортовой компьютер обнаруживает неисправность в линиях датчика скорости, то на его экране могут появиться следующие символы:

• P0500 . .. Данная ошибка указывает на отсутствие сигнала от датчика скорости.
• P0503 … Эту ошибку можно увидеть, если сигнал от ДС приходит прерывисто и нестабильно.

Расположение датчика скорости на ВАЗ 2114

Этот прибор находится на картере коробки передач в верхней его части. Чтобы получить к нему доступ, нужно открыть капот, затем снять адсорбер, чтобы было удобнее добраться до датчика скорости. После этого нужно пролезть в район правого ШРУСа, чтобы найти провод, который ведет к измерителю скорости (он идет под блоком дроссельной заслонки). Вы можете найти датчик возле масляного щупа коробки передач.

Как выбрать датчик скорости на ВАЗ 2114

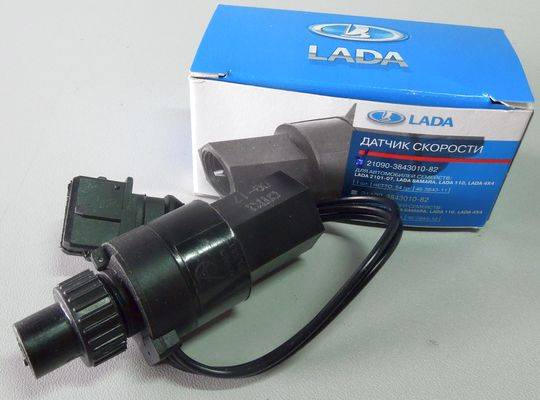

В стандартную комплектацию автомобиля входит датчик №2111-3843010, отличительной чертой которого является наличие пластикового штока. В результате это устройство часто выходит из строя. Поэтому иногда автовладельцы приобретают ДС с металлическим штоком, что влечет за собой необходимость замены разъема.

Функциональная проверка

Вариант 1

Проводится проверка на наличие контактов в цепях и на приборах, целостность проводки в электрической цепи ДС. Для этого нужно ее «прозвонить».

Вариант 2

Автомобиль устанавливается на ровную поверхность, фиксируется механическими блоками, после чего необходимо при помощи домкрата поднять левое переднее колесо. Вольтметр подключают к контактам ДС, и руками следует запустить вращение поднятого колеса. Когда колесо начнет крутиться, нужно внимательно наблюдать за показаниями вольтметра. Если прибор показывает падение напряжения и частоты, то это свидетельствует о неисправности датчика.

Опция 3

Этот метод требует наличия «контрольной лампочки». Поддомкратив левое колесо, нужно подключить контактные провода «контрольной лампы» к контактам ДС. Если лампочка загорается при вращении колеса, значит, устройство работает в штатном режиме.

Вариант 4

Замена

Все работы выполняются только на холодном двигателе, чтобы исключить возможность ожогов. При снятии неисправного ДС следует быть осторожным, чтобы шток не попал внутрь коробки, так как для его снятия придется снимать и разбирать редуктор. Для замены рекомендуется брать ключи на 10 и 21, накидные ключи на 14, а также новый датчик скорости ВАЗ 2114.

Также стоит проверить провода на обрыв, т. к. часто ломаются сами контакты, находящиеся в так называемом «свободном полете». Вам понадобятся плоскогубцы, отвертка с плоской головкой и отвертка Phillips, чтобы проверить их. И, конечно же, настоятельно рекомендуется отключить аккумулятор.

Место установки датчика желательно очистить от мусора и грязи. Как только вы доберетесь до датчика, нужно снять с него колодку проводов, за которую зажимается пружинный зажим. Датчик откручивается против часовой стрелки, затем вручную вынимается прибор. В тех случаях, когда открутить ДС руками невозможно, то следует использовать ключ на 21.

Бывает, что старый шток ломается, тогда возникает необходимость снять актуатор. Гайка откручивается ключом на 10 и снимается вместе с шайбой. В тех случаях, когда привод вытащить не удается, его необходимо ослабить накидным ключом на 14, после чего его обычно вытаскивают. После снятия привода обязательно проверьте состояние уплотнительного кольца и посмотрите, не нужно ли его заменить.

Для установки нового датчика скорости необходимо выполнить все вышеперечисленные действия в обратном порядке. При установке устройства нужно направить штифт в паз датчика, чтобы убедиться в его надежной фиксации. Поворачивает датчик по часовой стрелке без чрезмерного затягивания. Это связано с тем, что пластиковый корпус изделия может легко сломаться. На этом установка завершена.

замена и диагностика своими руками

Датчик скорости ВАЗ-2114 очень важен. Это регулировка состава топливной смеси и угла опережения зажигания. А с гидроусилителем – включение и выключение этого механизма.

Для бензиновых автомобилей используется тросовая система передачи данных о скорости. В инжекторных машинах в качестве датчиков используются датчики, которые вырабатывают электрический сигнал, необходимый для подачи на спидометр и блок управления двигателем.

Как датчик?

Первые датчики, которые устанавливались на инжекторные автомобили, крепились в приборной панели. Привод спидометра по-прежнему осуществлялся посредством механической передачи вращения. Это очень неудобно, так как все равно вся система продолжала управлять механическими устройствами. Гораздо лучше оказались сенсоры второго поколения.

Механической трансмиссии больше не было, но был один недостаток — связь с МКПП осуществлялась через шестерню. Она была очень ненадежной, часто выходила из строя. В датчиках третьего поколения используются приборы на эффекте Холла. Они более надежны и долговечны, чем предшественники. Установите датчик скорости ВАЗ-2114 прямо на коробку передач.

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Подключение датчика скорости ВАЗ-2114 осуществляется подключением электронного микроконтроллера к блоку управления и спидометру. Хороший датчик выдает сигнал, и его величина зависит от скорости автомобиля.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи. ..

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности, РХХ. Все электронные устройства нуждаются в своевременном осмотре и контроле за исправностью. Если у вас не работает спидометр, это не значит, что неисправен датчик скорости. Обязательно проверьте работоспособность спидометра. Не исключено, что неисправность кроется в нем.

Как определить, что неисправен датчик

Если Ваш автомобиль оснащен бортовым компьютером, электронный блок управления выдаст ошибку, которая появится на дисплее. Есть две ошибки:

1. Р0503 — сигнал с датчика скорости прерван. Не исключено, что причина такого поведения — плохой контакт в соединительных проводах.
2. Р0500 — сигнала с датчика скорости нет вообще. В этом случае может быть пробой и провода, соединяющего датчик с электронным блоком управления.

Обязательно перед заменой датчика убедитесь, что все провода, которыми он подключен к системе, находятся в исправном состоянии.

Внешние признаки неисправности

Также можно заметить следующие признаки, характерные при неисправности датчика скорости:

1. Значительно снижена мощность двигателя.
2. Увеличивает расход бензина, причем заметно.
3. Обороты на холостом ходу двигателя нестабильны. Иногда двигатель глохнет, если не нажимать на педаль газа.
4. Спидометр не работает или работает нестабильно.

Все эти симптомы нельзя отнести однозначно к датчику скорости. Потому такие симптомы и при выходе из строя других устройств и исполнительных механизмов.

Диагностический датчик

Выполните диагностику несколькими способами. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а выход подключить к мультиметру. Вращая ось датчика с разной скоростью, наблюдают за изменением напряжения. Чем выше скорость, тем больше напряжение.

Если вы не хотите разбирать датчик, вы можете использовать домкрат, чтобы поднять одно колесо. Включите пятую скорость и постепенно ускоряйте руль. Если напряжение увеличивается постепенно, то прибор исправен. Но гораздо лучше будет диагностика путем установки заведомо исправного датчика.

Замена

Выполнить замену датчика скорости ВАЗ-2114 можно очень быстро, лучше использовать смотровую яму или эстакаду. Порядок выполнения работ следующий:

1. Отсоединить минусовую клемму аккумулятора.
2. Очистите всю поверхность вокруг датчика на коробке передач.
3. Отсоедините разъем, нажав на фиксатор.
4. Снимите датчик, повернув его против часовой стрелки. Для разборки можно использовать ключ на «21».

Если в приводе есть поломка, его надо вытащить. Для этого отверните ключом гайку «на 10». Аккуратно снимите привод, внимательно следите за тем, чтобы внутренние ящики не упали на шток. При необходимости замените уплотнительное кольцо. Если неисправный шток, обязательно установите новый и соберите привод. Новый датчик скорости нужно установить, вращая его по часовой стрелке.
