Простой радиопередатчик своими руками: пошаговая инструкция по сборке

Как собрать простой радиопередатчик в домашних условиях. Какие детали потребуются для сборки FM-передатчика. Как настроить частоту передачи и увеличить дальность действия самодельного радиопередатчика. Для чего можно использовать самодельный радиопередатчик.

Необходимые компоненты для сборки простого радиопередатчика

Для сборки простейшего FM-передатчика своими руками понадобится минимальный набор радиодеталей:

• Транзистор КТ315 или аналогичный
• Конденсаторы на 10 пФ, 47 пФ, 1 нФ
• Резисторы на 10 кОм, 51 кОм
• Катушка индуктивности (6-8 витков медного провода диаметром 0,5-0,8 мм)
• Микрофон или аудиовход
• Источник питания 3-9 В
• Кусок печатной платы
• Провода для соединений

Все эти компоненты легко найти в любом магазине радиодеталей или извлечь из старой бытовой техники. Стоимость деталей минимальна, что делает сборку радиопередатчика очень бюджетной.

Принцип работы простого FM-передатчика

Принцип действия самодельного радиопередатчика основан на частотной модуляции несущего сигнала. Основные элементы схемы:

• Генератор ВЧ-колебаний на транзисторе
• Колебательный контур из катушки и конденсатора
• Модулятор на основе варикапа или транзистора
• Цепь подачи модулирующего сигнала
• Выходной каскад и антенна

Транзистор работает в режиме автогенератора на частоте 88-108 МГц. Изменение емкости варикапа или тока транзистора под действием входного аудиосигнала вызывает частотную модуляцию несущей. Полученный FM-сигнал излучается антенной.

Пошаговая инструкция по сборке радиопередатчика

Процесс сборки простого FM-передатчика своими руками включает следующие этапы:

1. Подготовка печатной платы нужного размера
2. Разметка и сверление отверстий для компонентов
3. Монтаж радиодеталей на плату согласно схеме
4. Намотка катушки индуктивности
5. Подключение источника питания и антенны
6. Настройка рабочей частоты передатчика

При монтаже важно соблюдать правильную полярность электролитических конденсаторов и транзистора. Все соединения должны быть надежно пропаяны. Катушку лучше намотать на каркас диаметром 5-6 мм.

Настройка частоты передачи

Настройка рабочей частоты самодельного радиопередатчика выполняется следующим образом:

1. Включите FM-приемник и найдите свободную частоту в диапазоне 88-108 МГц
2. Подайте питание на собранный передатчик
3. Вращая сердечник катушки или подстроечный конденсатор, добейтесь появления сигнала на выбранной частоте
4. Подключите источник аудиосигнала и проверьте качество передачи

При необходимости можно подстроить частоту, слегка изменяя расстояние между витками катушки. Для стабильной работы катушку лучше зафиксировать клеем или парафином.

Увеличение дальности действия передатчика

Чтобы увеличить радиус действия самодельного FM-передатчика, можно предпринять следующие меры:

• Использовать более мощный транзистор в выходном каскаде
• Добавить усилитель мощности на отдельном транзисторе
• Применить более эффективную антенну (штыревую, диполь)
• Повысить напряжение питания до 9-12 В
• Улучшить согласование выхода с антенной

Однако следует помнить, что чрезмерное увеличение мощности без соответствующего разрешения незаконно. Для бытового применения достаточно дальности 10-50 метров.

Области применения самодельного радиопередатчика

Простой FM-передатчик, собранный своими руками, может использоваться для различных целей:

• Беспроводная передача звука от телевизора или музыкального центра
• Самодельная радионяня для контроля за ребенком
• Передача сигнала с микрофона на радиоприемник
• Создание мини FM-радиостанции для дома или дачи
• Беспроводная гарнитура для телефона в автомобиле
• Учебное пособие для изучения основ радиотехники

При использовании передатчика важно не создавать помех другим радиослужбам и соблюдать требования законодательства в сфере связи.

Правовые аспекты использования самодельных радиопередатчиков

При сборке и эксплуатации самодельного радиопередатчика необходимо учитывать следующие правовые моменты:

• Использование радиочастот требует получения разрешения от Роскомнадзора
• Мощность передатчика не должна превышать 10 мВт без специального разрешения
• Запрещено создавать помехи официальным радиостанциям и спецслужбам
• Нельзя использовать передатчик для прослушивания чужих разговоров
• За нарушение правил использования радиопередающих устройств предусмотрена административная ответственность

Поэтому рекомендуется использовать самодельный FM-передатчик только в учебных или бытовых целях с минимальной мощностью.

Заключение

Сборка простого радиопередатчика своими руками — увлекательное занятие, позволяющее на практике изучить основы радиотехники. При грамотном подходе самодельный FM-передатчик может стать полезным бытовым устройством. Однако важно помнить о соблюдении правовых норм при его эксплуатации.

Простой радиопередатчик своими руками

Автор СМИ. Тема поиска на местности с использованием средств радиосвязи интересна многим. Тем более, когда это все доступно при минимальных вложениях. Цель статьи — создание идеи в головах других клубов или мирных людей о самостоятельном создании и использовании радиопередатчиков-шпионов в различных условиях. Итак, как сделать простой радиопередатчик своими руками для нужд хардбола?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простой радиопередатчик
• :: ПРОСТОЙ ПЕРЕДАТЧИК ДЛЯ РАДИОПРИЁМНИКА ::
• Как сделать FM-передатчик для широковещательных передач
• Простой и дешевый радио передатчик своими руками
• Простой аудио передатчик
• Fm передатчик своими руками
• Схема радиопередатчика с низким энергопотреблением
• Простой FM передатчик своими руками
• Простой радиопередатчик своими руками — делаем шпиона для хардбола

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Средне-мощный УКВ передатчик на четырех all-audio. pro transmitter.

Простой радиопередатчик

Представляю вашему внимания схему простого и проверенного мною радиопередатчика — небольшого жучка. Схема проста и содержит минимум радиодеталей — то что надо для начинающего радиолюбителя. Ниже представлены характеристики и список радиодеталей для его самостоятельной сборки. Содержит 12 витков провода диаметром 0. Катушку я наматывал на сверле. Также катушку можно залить парафином после настройке чтобы частота не сильно плавала. Bat1 — источник питания.

Ант1 — мм гибкого провода. Мк1 — микрофон от мобильного телефона. Нередко, изготовив радиомикрофон, начинающий любитель жалуется на его плохую акустическую чувствительность. В чём причина? В самом микрофоне, в ошибке монтажа, в схеме устройства?

Кроме того, характеристики ухудшаются в результате перегрева при пайке, удара при падении и т. Частенько можно купить и дохлый микрофон. Поэтому микрофон перед применением следует проверять. Простейший тест можно провести при помощи звуковой карты компьютера. Для этого, возьмите стерео штекер диаметром 3,5 мм и припаяйте к его контактам кусок двух жильного провода.

К другому концу провода припаиваем микрофон. Следует соблюдать полярность: центральный контакт штекера — плюс, корпус — минус. У микрофона минус всегда соединён с его корпусом. Итак, мы собрали эту схемку и вставили штекер в микрофонный вход звуковой карты.

Далее проверьте состояние микрофонного входа. Сделайте двойной клик на изображении громкоговорителя на панели задач: появится окно настройки аудио. Также убедитесь, что громкость микрофона не убрана на ноль. Теперь, если всё исправно и правильно подключено, в колонках будут слышны звуки. Мы проверили микрофон и можем продолжать сборку. Печатная плата для поверхностного монтажа. Также печатную плату можно делать разных размеров кому как удобно.

Я печатную плату делал под обычные детали, ну если сделать на СМД — она будет намного меньше. Частота подбирается растяжением-сжатием катушки L1.

Я настраивал на радио телефона. Там есть автоматический поиск радиостаниций — это то что надо. Включаем жук и включаем автопоиск и он находит нужную частоту. Вот и все, простейший радиопередатчик настроен. У меня он заработал сразу. Автор: Владислав Ярский. Само устройство состоит из нескольких деталей и наладки не требует, работает сразу после включения. На выходе строго 5 вольт, хотя блок питания и не содержит понижающего сетевого трансформатора.

Устройство предназначено для зарядки литиевых аккумуляторов от мобильных телефонов. Достаточно простая конструкция обеспечивает правильную зарядку аккумулятора. Имеет светодиодный индикатор заряда. Устройство можно подключать к бортовой сети автомобиля через прикуриватель. Мотоцикл с полицейской мигалкой — схема двухцветного светодиодного сигнала для имитации полиции. Несложная LED матрица 8х8 элементов, которая может показывать бегущую строку управляемую Ардуино. Пальчиковая батарейка, круглый магнит и проволока — вот и всё, что нужно для электромоторчика.

Измеритель уровня радиации на микроконтроллере PIC18F — схема и конструкция. Высоковольтная лампа для уничтожения комаров — обзор нового китайского устройства, приманивающего и устраняющего вредных насекомых. Небольшая самодельная приставка для выравнивания минимальных и максимальных уровней сигнала звука. Приставка электронный предохранитель на полевом транзисторе, для защиты цепей постоянного тока до 5 А.

Защита от короткого замыкания для практически любого источника питания — принципиальная схема отдельного подключаемого модуля. Поделитесь полезными схемами. Схема радиожучка — ФМ передатчика на транзисторе Характеристики радиопередатчика Радиус действия — 50м; Напряжение питания — 3.

Радиолюбительский портал по самодельным устройствам и электронным самоделкам, собранными своими руками.

:: ПРОСТОЙ ПЕРЕДАТЧИК ДЛЯ РАДИОПРИЁМНИКА ::

Радиопередатчик — устройство которое формирует радиосигнал для последующего его излучения в радиоэфир при помощи антенны. Ламповые радиопередатчики позволяют получать высокие и стабильные рабочие параметры, благодаря чему они не утратили свою актуальность даже в нашу современность. Для того чтобы изготовить радиопередатчик своими руками нужно найти подходящую и желательно не сложную схему. Многие рассматриваемые схемы передатчиков являются очень простыми и содержать всего по лампы. Также есть и более сложные схемы на нескольких радиолампах, для изготовления которых понадобится опыт и возможно даже разрешение на использование.

Исправить положение можно с помощью простого маломощного идея попытаться сделать такой передатчик на базе Arduino.

Как сделать FM-передатчик для широковещательных передач

FM передатчик своими руками при помощи которого можно организовать стереофоническое радиовещание малой мощности показан на рисунке 1. В основе всей схемы стоит специальная микросхема BA Данная микросхема содержит стереокодер, частотный модулятор и генератор высокой частоты работающий на частотах МГц. В FM передатчике своими руками стереофонический аудио сигнал поступает на микросхему через подстроечные резисторы R1 и R2. Кварц на частоту 38 кГц применен для задающего генератора стереокодера. Частотозадающим контуром высокочастотного генератора служит катушка L1 и конденсатор С Выходной контур собран на элементах L2, C

Простой и дешевый радио передатчик своими руками

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Замечание с забеганием вперед об analogWrite Заметим, что использовать ШИМ и analogWrite в их классическом варианте не удастся из-за высокой частоты несущей, не менее кГц для нижней границы диапазона ДВ. Хотя именно ШИМ, но использованная в ином качестве, поможет получить решение.

Схема предлагаемого миниатюрного радиопередатчика проста в изготовлении и состоит из доступных компонентов, поэтому собрать ее начинающему радиолюбителю не составит труда. Прием сигналов возможен на любой имеющийся у вас радиоприемник с FM диапазоном.

Простой аудио передатчик

Как известно, средние волны радиовещательного диапазона уже покинули многие радиостанции, окончательно перейдя на УКВ. И этому есть вполне объективные причины. Вот я вчера включил приемник на СВ MW , и кроме атмосферных шумов ничего не услышал. Правда, вечером что- то едва прослушивалось сильно издалека, и на совсем непонятном языке. Что само по себе, весьма разумно, хотя и поздновато.

Fm передатчик своими руками

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Простой и дешевый радио передатчик своими руками.

Для того чтобы изготовить радиопередатчик своими руками нужно найти Простой радиопередатчик начинающего коротковолновика на 6ПЗС.

Схема радиопередатчика с низким энергопотреблением

У вас есть возможность сделать этот fm передатчик своими fm передатчик своими руками. Самостоятельно собираем безиндуктивный fm-передатчик на микросхеме vmr своими руками. В статье рассмотрена схема маломощного fm передатчика.

Простой FM передатчик своими руками

Решил на днях попробовать собрать что нибуть из передатчиков для встроенного радиоприёмника из мобильника, взял за основу эту схему:. Так как это первый передатчик который когда либо делал, и не парится в настройке — это самый отличный вариант для начинающего так сказать шпиона, собирается она на одном транзисторе, и пару деталек. Питание этой схемы желательно не ниже 6В, так как при низком питании начинает присутствовать фон, микрофон мы будем использовать обычный, электретный, пойдет любой. Начинающие всегда сталкиваются с вопросом, где же плюс на микрофоне и где минус? Ответ довольно таки прост, смотрите по схеме ниже. То есть вывод где много отводов от ножки — это минус, чаще всего попадается с 3-мя отводами, у плюса отводов не имеется, попадается но редко, и максимум 1 отвод.

Схемка очень простая и даже для человека, который только начинает свою радиолюбительскую деятельность, её сборка не составит большого труда.

Простой радиопередатчик своими руками — делаем шпиона для хардбола

Представленный радиожучек своими руками может передавать звук на расстояние до метров. Так же с помощью него можно сделать FM тюнер и передавать сигнал с телефона на магнитолу. В этой статье хочу рассказать о радиопередатчике на одном транзисторе. Его можно применять как для прослушки, так же и сделать с помощью него ретранслятор,заменив микрофон,на вход аудиосигнала. Радиопередатчик на MC своими руками. Используя микросхему МС можно сделать довольно качественный ФМ-передатчик. Эта микросхема содержит генератор, усилитель ВЧ, усилитель звука и модулятор.

Введите цифры и буквы. Войти Регистрация Восстановление пароля Войти Запомнить меня. Введите цифры и буквы Зарегистрироваться.

Как собрать простой ФМ-трансмиттер, передающий на 3 км

Прочитав эту инструкцию, вы узнаете как собрать радиопередатчик своими руками, который может передавать сигнал на расстояние до 3 км и более с ВЧ мощностью в один ватт. В инструкции будет дана полная детальная схема, спецификации и процедура тестирования.

Простой радиопередатчик (например, Belkin) связывает вашу домашнюю развлекательную систему с портативным радио, которое можно переносить по дому и на двор. Например, вы можете воспроизводить музыку на CD-чейнджере в своей гостиной и слушать ее на портативном радио у барбекю на заднем дворе с помощью автомобильного FM-передатчика с диапазоном 100 мВт и 10-метровым диапазоном. Такое устройство можно легко приобрести на Ebay и т. д. С помощью небольшого хака дальность домашней радиостанции может быть увеличена до 100 метров.

Смотрите видео здесь

Мощные УКВ передатчики с дополнительным УНЧ

На рисунке 8 представлены схемы ЧМ-передатчиков на полевых транзисторах с изолированными затворами с однотранзисторными УВЧ и УНЧ на ИС 122УС1Д. Схемы высокочастотных частей данных устройств аналогичны схемам на рис. 5.5, поэтому все основные параметры, настройка, особенности конструктивного исполнения и т.д. для обеих схем являются аналогичными.

Как и в случае предыдущего устройства (схема рис. 7) использование ИС упростило настройку УНЧ и повысило чувствительность по входу.

Рис. 8. Схемы УКВ ЧМ-передатчиков повышенной мощности на полевых транзисторах с изолированными затворами, с усилителями мощности, с электронной перестройкой частоты и с УНЧ на ИС 122УС1Д.

Элементы для схем ЧМ-передатчиков на рисунке 8:

• R1=1к-10к, R2=50-100, R6=360, R3=20к, R4=50к-100к,
• R5=20к, С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ,
• СЗ=4.7мкФ-20мкФ, С4=0.2мкФ-1.0мкФ (неполярная емкость),
• С5=10мкФ-20мкФ, С6=10, С7=20-30, С8= 10мкФ-50мкФ,
• С9=1н-10н, С10=10-15, С11=10-15, С12=1н-10н;
• А1 — ИС 122УС1Д;
• Т1 — КП305Ж,Е, Т2 — КТ603А,Б;
• D1 — варикап Д901А,В, КВ102 или аналогичные;
• L1, LЗ, L4 — дроссели, например, Д0.1 20-100 мкН;
• катушка (74МГц) L2 — бескаркасная, внутренний диаметр — 6 мм, диаметр провода — 0. 8 мм, желательно посеребренный, L2 — 3+1 витка.

Настройка ВЧ-частей и особенности монтажа УКВ ЧМ-передатчиков аналогичны устройствам на рисунке 5.

Аудио передатчик

В этой статье хочу представить передатчик музыки

. Я попробовал собрать радиопередатчик с использованием в модуляторе варикапа. Так как он нужен был для передачи звукового сигнала, а не разговора, вместо микрофона поставил штекер.
Катушка 9 витков провода диаметром 1 мм
, средний отвод запаян. Внутрь катушки впихнул маленький кусочек поролона и покапал парафином (свечкой), чтобы катушка не изгибалась при прикосновениях, потому что от этого зависит частота, и ее очень легко сбить.

Налаживание и настройка устройства

В первую очередь передатчик следует настроить на частоту свободную от радиостанций. Помните, что создание помех радиостанциям наказуемо. Советую почитать Федеральный закон о связи №126-ФЗ от 07.07.2003г. За работу передатчика на определенной частоте отвечает контур C13, C14 и L1. Путем подстройки конденсатора С14 и увеличения-уменьшения расстояния между витками катушки L1 можно добиться работы передатчика на нужной нам частоте. Контур С20, С21 и L2 отвечают за согласование устройства с антенной. Для настройки согласования можно использовать индикатор напряженности поля, если его нет то приемник следует отдалить и настраивать на слух, путем увеличения или уменьшения расстояния между витками катушки L2. Антенну желательно использовать длиной, равной четверти длины волны. Также можно использовать антенны и меньшего размера, но дальность связи уменьшится.

Простой и дешевый радио передатчик своими руками

Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике.

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например: 1) беспроводной удлинитель для наушников 2) Радио няня 3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются: 1) Паяльник 2) Провода 3) Аудио штекер 3.5 мм 4) Батарейки 5) Медный лакированный провод 6) Клей (Момент или эпоксидный) но он может и не понадобится 7) Старые платы от радио или телевизора(если есть)

Кусок простого текстолита или толстого картона

Вот его схема, питается она от 3-9 вольт

Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)

Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.

В качестве корпуса для передатчика был взят корпус из под батареек

Внутри было все убрано. Для удобства монтажа

Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)

Теперь спаиваем все компоненты согласно схеме

Берем аудио штекер

И припаиваем к нему провода, которые на схеме показаны как (вход)

Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку

Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.

Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие

Так же вместо аудио штекера, можно поставить микрофон и тогда наш передатчик превратится в жучок или радио няню. Размещаем передатчик в комнате с ребенком, а на кухне настраиваем радио и слушаем, что ребенок там делает.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

УКВ передатчики с дополнительным УНЧ

На рисунке 7 представлена схема ЧМ-передатчика на полевом транзисторе с изолированным затвором с УНЧ на ИС 122УС1Д. Высокочастотная часть этого устройства аналогична схеме на рисунке 4, поэтому все основные параметры (излучаемая мощность, дальность и т.д.), настройка, особенности конструктивного исполнения для обеих схем являются аналогичными.

Однако схема на рисунке 7 за счет применения ИС не требует какой-либо настройки и обладает значительно лучшей чувствительностью по микрофонному входу. Так при использовании микрофона МД47, МД64 и аналогичных слышен шепот на расстоянии 5 м при отсутствии фона и шумов.

Рис. 7. Схема УКВ ЧМ-передатчика на полевом транзисторе с изолированным затвором, с электронной перестройкой частоты и с УНЧ на ИС 122УС1Д.

Элементы для схемы ЧМ-передатчика на рисунке 7:

• R1=1к-10к, R2=50-100, R6=360, R3=20к, R4=50к-100к, R5=20к, С1=4. 7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.2мкФ-1.0мкФ (неполярная емкость), С5=10мкФ-20мкФ, С6=10, С7=20-30, С8=1н-10н, С9=1н-10н, С10=10-15;
• А1 — ИС 122УС1Д; Т2 — КП305Ж,Е;
• D1 — варикап Д901А,В, КВ102 или аналогичные;
• L1 — дроссель, например, Д0.1 40-100 мкН;
• катушка (74МГц) L2 — бескаркасная, внутренний диаметр — 6 мм, диаметр провода — 0.8 мм, желательно посеребренный, L2 — 3+1 витка.

Настройка ВЧ-части и особенности монтажа ЧМ-передатчика аналогичны устройству на рисунке 5.

Принципиальная схема простого трансмиттера

Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть — скачать .

Аналогом импортного кремниевого биполярного n-p-n транзистора bc547

является отечественный
кт3102
. Чем выше коэффициент усиления транзисторов, тем мощнее будет аудио-передатчик. Если хотите сделать устройство миниатюрным, применяйте транзисторы в корпусе sot-23:
BC847
. На картинке ниже видно расположение базы, коллектора и эмиттера.

Лучшим, на мой взгляд, питанием для схемы будут служить две батарейки AA

по 1,5 В соединённые последовательно. Вместе они будут давать напряжение три вольта. Время работы зависит от тока потребления, а также от ёмкости батареек. Обычно чем выше их стоимость, тем они лучше. К примеру, если использовать достаточно дорогие батарейки
GP Ultra Alkaline
, с заявленной производителем ёмкостью 3,1 A при токе в цепи 8 mA данное устройство сможет без перерыва проработать, грубо говоря 387 часов. Проблема в том, что “высосать” весь заряд батареи очень сложно. Поэтому реально схема проработает без выключения и со стабильной передачей сигнала приблизительно 150 часов, или почти 7 дней .

Катушка имеет шесть витков медного изолированного провода сечением 0,3-0,5 мм. Эту катушку мотаем на пасте от ручки.

При испытаниях устройства ток в цепи составил почти 10 mA.

Поймать частоту трансмиттера очень просто крутя подстрочный конденсатор и “играя” катушкой, сдвигая и раздвигая её витки. Я “поймал” свой трансивер на частоте 89,90 МГц.

Данную схему собрал на smd деталях, только транзисторы взял в корпусе TO92. Антенна — кусок медного провода, чем больше — тем лучше. Если просто дотрагиваться до провода антенны, то частота не уходит, а если взять в руки — начинаются шумы в наушниках приёмника.

Звук пробовал передавать как с компьютера, так и с телефона. Слишком громкий сигнал передаётся с многочисленными шумами и хрипами, оптимальную силу звука настраивается подстрочным резистором. В общем, качество передачи аудио-звука довольно неплохая. Принимал на чёрно-белый телефон Nokia, а звук слушал в наушниках. Никаких больших проблем приёма не возникло.

Видео работы передатчика звука ниже. Песня: bwb — мои пацаны

.

Стерео-радиопередатчик схема своими руками

Передатчик стерео-радиосигнала своими руками

В автомобиле,когда нет возможности включить музыку с других источников как радио, и при этом хотите слушать не то что предоставляют радиоведущие,а свою музыку-как вариант можно использовать сделанный своими руками FM стерео передатчик

.

Радиопередатчик собран в стандартном пластиковом корпусе от какого-то прибора. Передняя панель имеет аудиовход типа Джек и кнопку настройки. На задней поверхности находится разъем питания. Выход фильтра подключен к клемме +12V, поэтому силовой кабель используется в качестве антенны. Печатная плата крепится только одним винтом внутри коробки.

Простой в сборке радиопередатчик

Прием сигнала от этого самого простого на сегодняшний день радио передатчика на УКВ осуществляется на стандартный радиоприемник (переносной, стационарный, встроенный в сотовый телефон), на частоте 90-100 мегагерц. Схемка очень простая и даже для человека, который только начинает свою радиолюбительскую деятельность, её сборка не составит большого труда.

Радиодетали и готовые радиостанции с бесплатной доставкой в этом китайском магазине.
возвращается вам.

Его можно применить для решения разных типовых задач, например:
1) беспроводные наушники.
2) Электронная няня для контроля за младенцем.
3) Жучок для слежения.

В представленном варианте он будет работать в качестве приставки, которая превратит обычные наушники в беспроводные. Радиопередатчик включается к в разъем от наушников, который есть у вашего телевизора, то есть вместо проводов теперь будет работать эта простая схемка. Такая доработка может сэкономить, сделав устройство своими руками.

Товары для изобретателей Ссылка на магазин.

Для работы нам понадобятся:
Паяльник.
Медные провода.
Штекер, соответствующий тому, который используется  для включения наушников в разъем телевизора 3.5 мм.
Батарейки напряжением от 3 до 9 вольт.
Медный провод с лакированной оболочкой (будет использоваться для катушки).
Клей Момент в случае необходимости.
Старые платы (по возможности).
Отрезок текстолита или плотного картона.

Схема простого передатчика

Электроника для самоделок вкитайском магазине.

Все необходимые радиодетали для передатчика

Катушку нужно намотать 7-8 витков медным лакированным проводом диаметром 0,6-1 миллиметр, на трубке диаметром 5 миллиметра, например, можно использовать сверло на 5).  Концы проводов на катушке обязательно следует зачистить от лака.

Для корпуса создаваемого передатчика на одном транзисторе можно использовать любую подходящую коробочку. В показанном примере — контейнер для батареек, из которого вынуты и удалены все лишние перегородки и другие части.

Теперь делаем нужного размера панельку из текстолита и проделываем множество отверстий для деталей. Чем больше их получится, тем удобней будет дальнейшая сборка и пайка деталей.

Далее делаем пайку по схеме на этой заготовке.

Теперь присоединяем пайкой провода к штекеру в соответствии со схемой (часть, являющаяся входом)

На следующем этапе ставим собранную на плате схему в коробочку, для надежности можно закрепить ее с помощью любого подходящего клея, но делать это необязательно. Проследите только, чтобы все было сделано аккуратно и в процессе эксплуатации радиопередатчик

Осталось настроить наш передатчик. Для этого с помощью штекера подключаем его к телевизору. На FM (укв) приемнике, например, на сотовом телефоне находим свободную частоту (то есть на которой нет передачи какой-либо радиостанции) и настраиваем наше устройство на данную волну. Регулировка частоты осуществляется подстроечным конденсатором с помощью отвертки. Плавно вращаем его, пока не появится на FM приемнике звук с включенного телевизора.

Вот и все, можно включать наушники вашего мобильного телефона и смотреть телевизор, не беспокоясь о шуме, которым могли бы быть недовольны окружающие.

Для регулировки, чтобы постоянно не открывать корпус, сделайте отверстие в корпусе передатчика.

Если аудиоштекер заменить микрофоном, то у вас будет радиопередатчик, который можно положить рядом с малышом и включив радио в другой комнате, знать, что ребенок проснулся и т.д.

Usamodelkina.ru

Скорее всего, вас заинтересует эта статья.

Стерео FM передатчик на Bh2417

На микросхеме Bh2417 очень удобно конструировать всевозможные радиопередатчики со стерео кодером.
Микросхема Bh2417 содержит входной усилитель-ограничитель низких частот, фильтр нижних частот, стерео кодер, система слежения за стабильностью радиочастоты, FM модулятор, усилитель радиочастоты. Всё это собрано в одном корпусе, остаётся добавить лишь некоторые навесные элементы. Для работы микросхемы потребуется кварцевый резонатор на частоту 7,6 МГц, если такового не найдётся, его можно заменить на резонатор с частотой 7,68 МГц. Микросхема питается от напряжения 4-6 вольт и потребляет всего 30 мА, выходная мощность радиоканала около 20 мВт. Выходная частота регулируется с помощью микропереключателей S1-S4, в некоторых устройствах они отсутствуют, вместо них используются либо перемычки на плате, либо управляется их переключением внешним микроконтроллером. На базе микросхемы Bh2417 выпускаются разнообразные FM модуляторы для автомобилей, USB микропередатчики для транслирования музыки с компьютера, и прочие устройства, где требуется передача по радиоканалу стерео аудио сигнал в FM диапазоне. Для увеличения выходной мощности передатчика, а следовательно и дальности передачи, некоторые производители, а так же народные умельцы снабжают устройство усилителем мощности. Некоторые устройства на базе микросхемы Bh2417 можно посмотреть на рисунках внизу.



Источник: zen.yandex.ru

Простой FM передатчик на базе MAX2606

На базе специализированной микросхемы MAX2606 можно создать неплохой FM передатчик в диапазоне 88-108 МГц.
Микросхемы семейства MAX260X предназначены для работы в диапазоне частот от 45 до 650 МГц, у каждой модели есть свой рабочий диапазон частот, конкретно MAX2606 работает на частотах 70-150 МГц. В микросхеме имеется возможность перестройки частоты с помощью напряжения, так называемый VCO. С помощью нескольких навесных деталей микросхему можно использовать в качестве микропередатчика в FM диапазоне, с частотной модуляцией аудио сигнала и возможностью в небольших пределах регулировать несущую частоту. Такие передатчики можно использовать для настройки приёмников, можно так же использовать в качестве радиомикрофона. Народные умельцы уже вовсю её используют в таких целях, а китайцы пошли ещё дальше, наладив промышленное производство таких микропередатчиков. Один из таких вариантов можно посмотреть на рисунке внизу.

В целом ихняя сборка похожа на схему вверху статьи, но есть несколько изменений. Так как MAX2606 может питаться напряжением от3 до 5,5 вольт, они добавили на плату стабилизатор напряжения 7805, что позволяет запитывать плату от 9-12 вольт. А так же на плате использовано два выхода, так как у микросхемы есть два асимметричных выхода, это выводы 4 и 6, на них имеются два противофазных сигнала. Микросхема выдаёт около 5 мВт выходной мощности, что вполне хватает. Верхний по схеме переменный резистор отвечает за перестройку частоты, а нижним подстроечником можно регулировать девиацию частоты. Катушка может иметь от 8 до 14 витков проводом 0,5 мм, диаметр катушки 5 мм.
Источник: zen.yandex.ru

Простой радиомикрофон FM своими руками

Вы еще не нашли схему сочетающую в себе качество работы, стоимость, легкость и самый минимальные параметры потребления тока обеспечивая уверенную связь на расстоянии? Тогда эта статья для Вас!

После сборки чудо радиомикрофона китайского производства, который покупал на Aliexpress за 1. 63$ я выпустил это видео:

И я не один такой, кто получил такие же результаты после сборки:

[blockquote author=»реальный отзыв покупателя со страницы товара продавца»]плата простая, при пайке иногда отваливаются контакты от текстолита , что большой минус, а доставка была быстрой, передатчик работает, но не далеко, я бы добавил туда ещё усилитель звука, так как с микрофона очень тихий звук и слышно его лишь когда говоришь прямо в микрофон[/blockquote]

Именно поэтому я предлагаю ознакомиться с этой статьей, которую я написал аж в далеком 2007 году, на рисунке ниже изображена принципиальная схема передатчика, рассчитанного на работу в УКВ диапазоне:

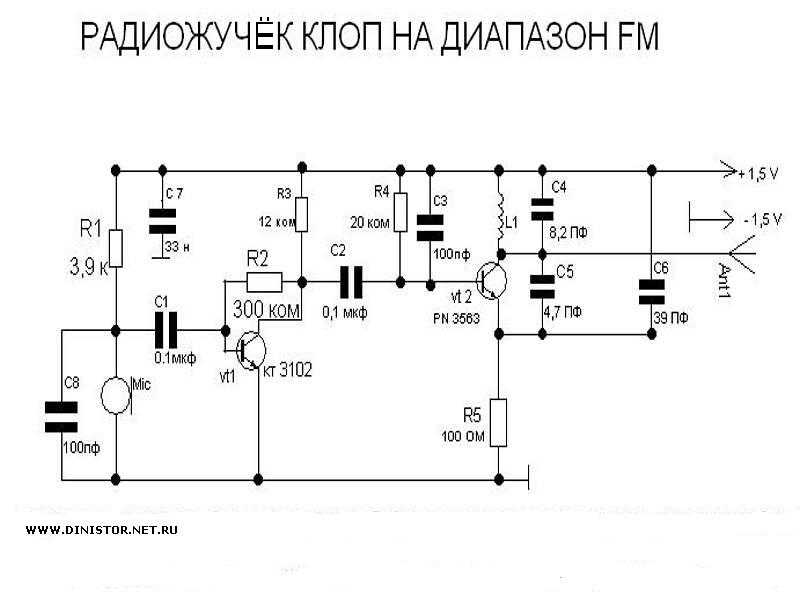

Рис. 1 Принципиальная схема передатчика

Сигнал с микрофона, снимается через резистор R2 и конденсатор С2, чувствительность микрофона выставляется сопротивление R1, но при этом нужно следить чтобы напряжение на микрофоне не было превышено, его максимального значения.

Далее сигнал проходит через фильтр, состоящий из R3 и С3, и подается на базу транзистора VT1, причем с двумя пересекающимися частотами с выхода микрофона и колебания фильтра. Далее с выхода транзистора, на коллекторе сигнал снимается уже усиленный и с  помощью фильтра  построенного на конденсаторе и катушке индуктивности (С4, L1), выделяем нашу рабочую частоту радиопередатчика, конденсатор С5 служит нагрузкой для высокой частоты, тем самым создает емкостное сопротивление.

В схеме использованы резисторы малой мощность млт-0.125 Вт, при необходимости, если надо развить большую мощность передатчика, сопротивление R4 желательно использовать марки млт-0.5Вт.  Конденсаторы использованы серии к10-17, хотя подойдут любые керамические.

Напряжение потребления передатчика от 1.5 В до 3.5 В. Для работы передатчика свыше напряжения 3.5 В необходима замена резисторов R1, R3, R4.

Замена деталей при питании от 3-х Вольт некоторые компоненты не менялись, поэтому я оставил их без изменения, что бы не вводить Вас в заблуждение:

• R1 — 10 кОм
• R2 — 18 кОм
• R3 — 36 кОм
• R4 — 75 Ом
• С1 — 0,47 мкФ
• С2 — 0. 1 мкФ
• С3 — 1000 пФ
• С4 — 33 пФ
• С5 — 10 пФ
• С6 — 47 пФ
• L1 — 5 витков (на пастике d= 3 мм )
• Антенна 20-40 см

Низкочастотная часть передатчика, собранная на электретном микрофоне, имеет некоторый разброс параметров при изменении напряжения на нем, особенно сильно это отражается на его чувствительности. Электретные микрофон имеют хорошие электро­акустические и технические характеристики:

• широкий частотный диапазон;
• малую неравномерность частотной характеристики;
• низкие нелинейные и переходные искажения;
• высокую чувствительность;
• низкий уровень собственных шумов.

Электретные микрофоны по принципу работы являются теми же конденсаторными, но постоянное напряжение в них обеспечивается зарядом электрета, тонким слоем нанесённого на мембрану и сохраняющим этот заряд продолжительное время (свыше 30 лет).

Катушка L1 радиомикрофона намотана на оправе 3 мм, за основу которой подойдет обычный пастик шариковой ручки, проводом ПЭВ 0. 8 из 4-5 виток (в моем случае 5) намотанных виток к витку, эта катушка от меня, а стандартная нарисована на плате, дорожками в виде спирали:

Катушка нарисованная со стороны дорожек, красная линия – это перемычка с обратной стороны. На этой катушки радиомикрофон показывает отличные результаты стабильности частоты и очень маленькое воздействие паразитным емкостям, а в первую очередь от тела человека.

Ток потребления от 1.5 Вольт составляет всего 2 мА и дальность при этом достигает 27 метров, при длине антенны всего 15 см.



Продолжаю свое описание, но теперь цель не простой радиомикрофон а самый настоящий Жучок.

Задачей было добиться устойчивой связи на расстоянии 50 метров, при минимальных размерах устройства и продолжительностью работы не менее 1 часа. При этом чувствительность микрофона должна быть достаточной для прослушивания разговоров в небольших помещениях (офисах, кабинетах). В моем случае небольшого собрания людей в приемной директора.

Печатная плата:

Напряжение питание радиомикрофона составило 3 вольта, от двух последовательно включенных батарейки AG13 продолжительность работы около 2.5 часов ток потребления 7мА.

Что касается чувствительности микрофона, подбирал сопротивление 1.1КОм, за место него поставил переменное сопротивление 15ком, и в рабочем состоянии добивался нужного уровня сигнала. Только перед включение нужно следить, чтобы это сопротивлении не было слишком малым, т.к. есть возможность спалить схему внутри микрофона, для подстраховки я обычно, припаиваю последовательно это сопротивление, что в итоге получается 1.1КОм-постоянный, 15 КОм -переменный, тогда в этом случаи если переменный стоит на сопротивлении = 0, общее составляет 1.1к.

Про опечатку я знаю (фото было сделано еще в моей молодости, выкладываю как есть)!

Сверху на корпус одевается еще одна пластинка, которая прикручивается на маленькие винтики и прижимает маленькую металлическую пластинку, которая плотно фиксирует батарейки к дорожкам и соединяет их вместе.

Завершая статью скажу, что этот радио микрофон продолжает работать аж с 2007 года, так же стабильно и устойчив к наводкам, и для меня не имеет аналогов среди подобных!

Самодельный простой однотранзисторный укв чм приемник. Простой и дешевый радио передатчик своими руками Самодельные мини укв приемники схемы

Немного истории.

В журнале «Радио» № 9 за 1965 год был описан радиоконструтор «Юность». Это был один из первых советских наборов для сборки карманного радиоприёмника – «транзистора», как их тогда называли. Мне он дорог, как память. Именно такой мне подарили родители в 1973 году. Покупали его в центральном универмаге г. Мелитополя, где мы были в гостях у тётушки. Корпус был приятного цвета «морской волны» — как на фотографии на сайте «Отечественная радиотехника ХХ века» .

Собрать-то я его тогда собрал, а вот наладить мне его помог мой учитель английского языка, Валерий Николаевич, который сам был заядлым радиолюбителем. Позже в корпусе от этого радиоконструктора я собрал приёмник по очень популярной в своё время схеме . А потом он где-то затерялся в пространстве-времени…

С помощью коллег с сайта «Отечественная радиотехника ХХ века» мне удалось найти корпус от этого конструктора. Почти такого же цвета, но совершенно пустой. Позже удалось найти два «полутрупа» более поздней модификации этого конструктора – «Юность КП-101». Корпус у него, конечно, уже не такой красивый, но размеры плат и установочная фурнитура у обоих наборов одинаковая. Вот тогда-то и возникла идея собрать в корпусе первой «Юности» приёмник. В СВ или ДВ диапазонах сейчас вещает очень мало станций, зато, например, в «верхнем» УКВ-диапазоне в Петербурге сейчас их работает порядка 30. Так что выбор был очевиден — УКВ приёмник для приёма станций в диапазоне 87,5 … 108,0 МГц.

Схема приёмника.

Следующий этап – разработка принципиальной схемы. Полностью транзисторный вариант даже не рассматривался, поскольку его очень сложно настроить. ИМС с низкой ПЧ (КР174ХА34, TDA7021 иже с ними) я так же не рассматривал – уже был опыт конструирования приёмников на них и эти приборы мне не понравились. Поэтому решение напрашивалось одно – супергетеродин на «однокристальной» ИМС приёмника. Микросхем этого класса существует великое множество, параметры у них у всех примерно одинаковые. Поэтому при выборе ориентировался на её доступность, цену, «обвязку» и простоту настройки. По всем этим параметрам больше всего понравилась ТЕА5710 . Тем более, что уже был положительный опыт изготовления приёмников на ней (рис.2, 3).

Рис.2 Рис.3

В обвязке этой ИМС применяются два полосовых фильтра и детектор на пьезокерамическом дискриминаторе. Это позволяет получить полностью настроенный узел «УПЧ – детектор» … вообще без его настройки. А это очень и очень облегчает налаживание приёмника в целом. Фактически, останется только произвести укладку диапазона и отрегулировать равномерность усиления по всему диапазону. В принципе, это можно сделать даже без приборов, «на слух».

Схема включения ТЕА5710 стандартная, из datasheet. Некоторые моменты «подсмотрел» в книге Б.Ю. Семёнова «Современный тюнер своими руками» . В частности, узел буферного каскада для подключения цифровой шкалы. Он мне сильно помог, когда я проводил первую настройку готового приёмника – уточнял параметры катушек и конденсаторов гетеродина и преселектора. В принципе, этот узел можно и не собирать – просто оставить пустые места на плате. Если вы изготовите катушки по приведённым рекомендациям, а перекрытие КПЕ будет не сильно отличаться от указанного на схеме, то, с большой долей вероятности, «попадёте» в нужный диапазон.

Вторая половина приёмника – УНЧ. Сначала я хотел собрать его на какой-нибудь маломощной ИМС УНЧ. Перерыл массу литературы и справочников, но, к своему удивлению, так ничего подходящего и не нашел… То стерео (а нужно моно), то мощность большая, то напряжение питания не подходит, то ток потребления большой, то корпус «планар» (а хотелось DIP), то в магазинах её не найти в принципе… В общем, в итоге решил делать УНЧ на дискретных элементах. Сначала была идея сделать трансформаторный, как в оригинальной «Юности». Но быстренько отказался от неё, поскольку найти трансформаторы в наше время не просто. Потом была идея сделать на современных транзисторах. А потом случайно наткнулся на схему на стареньких МП-шках с очень неплохими параметрами. Собрал макет этого усилителя, погонял его в разных режимах, «послушал» осциллографом и как он воспроизводит музыку – мне понравилось. И вопрос с УНЧ был решен в пользу этого усилителя.

В итоге «родилась» вот такая схема приёмника (рис.4 ).

Собственно, описывать её работу смысла нет. Приёмная часть всесторонне описана в datasheet на ИМС ТЕА5710 (и в упомянутой книге Семёнова). УНЧ подробно описан в упомянутой статье Полякова (все это есть в архиве — ссылка выше). Отмечу только несколько моментов.

Питание ИМС ТЕА5710 осуществляется от +5 В, для чего на плате собран стабилизатор напряжения на ИМС 78L05 (элементы С13 С14 DA2 C15 C16). От него же запитан буферный каскад для цифровой шкалы (элементы C12 R2 R3 VT1 R4). Как уже отмечалось, если шкалу подключать не планируется, то эти элементы можно просто не устанавливать на плате. Никаких перемычек или переделок делать не нужно.

Сама ИМС приёмника «жестко» переведена в режим «FM» (14-я ножка подключена на «землю»). В ТЕА5710 есть и АМ-тракт, но в данном случае он не используется. Светодиод HL1 – это индикатор точной настройки. Лучше использовать светодиод красного цвета, диаметром 3 мм. Мне удалось его «втиснуть» между ручками настройки и регулятора громкости.

Печатная плата.

На основе этой схемы была разработана печатная плата, по размерам точно такая же, как и «оригинальная» плата «Юности» — 86 х 53 мм (рис. 5).

Довольно сложно разрабатывать плату, для которой уже определены габариты, отверстия для крепления в корпусе и для динамика, а так же расположение органов управления (регулятора громкости и КПЕ настройки)… Очень долго я «мучился» с размещением ИМС. Порой, было большое желание «переломить» её… J Ну никак она не «вписывалась»… Да и требования к разводке довольно противоречивы. С одной стороны, нужно максимально разнести катушки преселектора и гетеродина, с другой – разместить их поближе к КПЕ и ИМС, которая и так не вписывается… А ещё разводка «общего» провода… Но всё более-менее нормально получилось, когда я сообразил повернуть корпус ИМС, буквально, на несколько градусов по часовой стрелке. Перемычек получилось немного, всего 3 шт., но они есть…

Чертёж платы выполнен в формате программы «Sprint Layout – 5». в Каталоге файлов.

Кроме того, в той же имеется множество справочного и другого материала, призванного помочь в работе по созданию приемника.

Плата изготовлена из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм способом ЛУТ. Все отверстия необходимо просверлить до обрезки платы «в размер», поскольку крепёжные отверстия расположены на самом краю платы и при неаккуратном сверлении можно просто разорвать её. Далее плату нужно зачистить мелкой шкуркой (1000 … 2000), залудить и промыть спиртом (ацетоном).

КПЕ — от китайского приёмника. Он имеет 2 секции для АМ (которые не используются), 2 секции для УКВ с максимальной ёмкостью примерно 20 пФ и 4 триммера с максимальной ёмкостью 8 пФ. Выводы КПЕ являются основным крепёжным элементом, поскольку сам КПЕ крепится к плате «наоборот».

Пьезокерамические фильтры (рис.7) можно использовать любые полосовые (не режекторные – обратите на это внимание!) на 10,7 МГц. Так же присутствуют во многих китайских приёмничках. Иногда встречаются в обычных и Интернет-магазинах. Как и пьезокерамический дискриминатор. Вот он, пожалуй, может оказаться самой дефицитной деталью в этом приёмнике. Так же обращаю внимание, что это НЕ КВАРЦ !

Катушки. Их всего лишь три (рис.8).

L1 – бескаркасная, содержит 2,5 витка провода ПЭЛ или ПЭВ диаметром 0,4 … 0,6 мм. Катушка наматывается на оправке диаметром 6 мм (например, хвостовик сверла). Настройки не требует. После установки на плату можно зафиксировать её несколькими каплями парафина (капнуть с горящей свечи).

L2 – содержит 3 витка провода ПЭЛ или ПЭВ диаметром 0,4 … 0,6 мм

L3 – содержит 2 витка провода ПЭЛ или ПЭВ диаметром 0,4 … 0,6 мм

L2 и L3 намотаны на полистироловых каркасах диаметром 5 мм с подстроечным сердечником из меди или латуни, М3 или М4. Если найдёте каркасы с канавкой – это даже лучше. После намотки, перед установкой на плату, витки желательно закрепить парафином.

Транзисторы в УНЧ (рис.9) можно использовать любые из серий П10 — П16, МП37 — МП42 соответствующей проводимости. Необходимо подобрать в пары с близкими коэф. усиления VT3-VT4 и VT5-VT6. Для их монтажа желательно использовать пластиковые подставки.

Резисторы – любые выводные мощностью 0,125 … 0,25 Вт.

Переменный резистор – отечественный или импортный («колёсико») с выключателем, сопротивлением 4,7 — 47 кОм.

Конденсаторы (неполярные) – малогабаритные керамические. В качестве С17 желательно применить плёночный. Электролиты – любые качественные (обычно импортные).

Громкоговоритель – отечественный (0,1 ГД-6, 0,2ГД-1 и т.д.) или импортный (я использовал 8-Омный динамик из старого системного блока РС) сопротивлением 6 — 8 Ом и подходящих габаритов.

Антенна – телескопическая, 400 — 600 мм – какую найдёте, подходящую по габаритам и конструкции.

Сборка и настройка.

Сборку и настройку желательно производить примерно в такой последовательности.

Сначала впаиваем три перемычки (рис.13). Затем устанавливаем все постоянные резисторы и конденсаторы, фильтры ПЧ, наматываем и припаиваем все контуры. Одним словом, все пассивные компоненты. Устанавливаем на плату ИМС стабилизатора и проверяем напряжение на выходе – оно д. б. + 5 В. Перед первым включением желательно отмыть плату со стороны пайки спиртом. После этого устанавливаем транзисторы УНЧ (VT2 … VT6), подобранные в пары. Ещё раз все проверяем. Вместо R7 временно включаем постоянный резистор на 1,0 МОм плюс последовательно с ним подстроечный на 470 Ком.

Подключаем динамик, «минус» С18 закорачиваем на землю, подключаем «Крону». Далее миллиамперметр на пределе «20 мА» подключаем вместо выключателя питания и проверяем потребляемый ток усилителя. Он д.б. порядка 5 мА. Далее вместо выключателя питания временно ставим перемычку и контролируем напряжение на «минусе» С19. Оно должно составлять половину напряжения питания. Добиваемся этого, подбирая R7 (изменяя сопротивление подстроечного резистора). Затем измеряем общее сопротивление и впаиваем постоянный резистор. У меня получилось порядка 1,3 МОм.

После этого можно «послушать» его генератором и осциллографом или же просто подать сигнал от любого источник, например, того же РС. Естественно, минус С18 перед этим нужно оторвать от земли. Усилитель должен звучать громко и чисто, без призвуков и слышимых искажений (а «орёт» он очень сильно !).

Далее устанавливаем КПЕ и переменный резистор. Это, пожалуй, самый сложный этап при монтаже приёмника. КПЕ бывают разной высоты. Поэтому лучше сделать так. Определяем, где у него выводы FM-секций. Проще всего – с помощью измерителя ёмкости. Если его нет, то, с большой долей вероятности, они с той стороны, где сделан вывод в верхней части КПЕ (на фото обведён красным кружком) (рис.14).

Лимб настройки от «Юности» имеет точно такое же посадочное место, что и на импортном КПЕ, но у «родного» КПЕ он фиксируется винтом М3 с потайной головкой, а в импортном – винтом М2,5. Я подложил под винт шайбу из мягкого материала (например, её можно сделать из кембрика) и лимб оказался хорошо зафиксирован (на рис.6 обведено красным кружком).

Далее устанавливаем КПЕ на плату, не припаивая, а плату устанавливаем в корпус и обязательно фиксируем крепёжными винтами. Выставляем нужное положение КПЕ и определяем, на сколько его нужно приподнять над платой. В моём случае оказалось, что на 3 мм. Далее из пластика толщиной 3 мм я вырезал 4 небольших уголка и приклеил их дихлорэтаном к КПЕ (рис.15).

Устанавливаем триммеры в среднее положение, снова устанавливаем КПЕ на плату и фиксируем её в корпусе. Если всё встало, как нужно, припаиваем КПЕ прямо по месту. Можно дополнительно «прихватить» его к плате несколькими каплями термоклея из пистолета.

Аналогичные «мучения» предстоят и с переменным резистором. Выводы предварительно нужно удлинить проволочками. Так же его монтаж нужно производить «по месту» (рис.16).

Только после этого можно установить ИМС ТЕА 5710. Можно её просто впаять в плату, а можно установить на панельку. 24-ногих панелек с шагом 1,778 мм и растром 10 мм мне не попадалось, зато без проблем можно найти 30-ногую. Удалив «лишних» 6 контактов, получим то, что нужно.

Рис.17 Рис.18

Ещё раз очень тщательно отмываем плату от остатков флюса и «на просвет» просматриваем все пайки в районе ИМС. Подпаиваем колодку питания, громкоговоритель и антенну – кусок провода длиной с пол-метра – метр (рис.17). Убедившись в отсутствии случайных перемычек между дорожками, включаем приёмник. Сразу же мы должны услышать характерное «шипение». Нужно попытаться настроиться на какую-либо станцию и определиться, в какую часть диапазона мы «попали». Вот тут-то как раз и может очень здорово помочь цифровая шкала, которую можно подключить к буферному каскаду на полевом транзисторе. При отсутствии цифровой шкалы или частотомера, можно попытаться настроить приёмник с помощью промышленного приёмника.

Поворачиваем лимб настройки КПЕ против часовой стрелки до упора и с помощью подстройки катушки гетеродина L3 настраиваемся на самую «нижнюю » станцию диапазона (87,5 МГц, в СПб это «Дорожное радио»). Затем поворачиваем КПЕ по часовой стрелке до упора и с помощью триммера С9 настраиваемся на станцию «верхнюю » станцию (в СПб это «Русское радио», 107,8 МГц). Такие подстройки нужно повторить несколько раз, поскольку они взаимозависимы.

Преселектор настраивается аналогично: «внизу» — катушкой L2, «вверху» — триммером С6 по максимальной неискаженной громкости станций. Для более точной настройки, длину антенны можно уменьшить.

Катушку L1 настраивать не нужно.

Немного про антенну. Сначала решил сделать «печатную» и установить её на то же место, где стояла магнитная в «оригинальной» Юности. Для крепления использовал 2 двойных проволочных уголка. В антеннах я, мягко говоря, не силён, поэтому просто нарисовал 2 варианта в виде «змеек». Суммарная длина проводника одной змейки получилась 440 мм, другой — 390 мм. Но оказалось, что работают эти антенны очень плохо… Пробовал обе, подбирал параметры контуров, пытался сделать из них некое подобие «диполя» — всё напрасно. Возможно, существуют печатные антенны на этот диапазон, возможно, нужно сделать правильное согласование — не знаю, ещё раз повторюсь, в антеннах я не силён. Пока что я вижу только одно решение — телескопическая антенна. А так не хочется «дырявить» корпус. ..(Рис.18, 19).

Хотя, одно отверстие уже пришлось сделать — для светодиода точной настройки (между лимбом настройки и регулятором громкости — там по размещению всё «на грани фола»). Устанавливать его нужно тоже по месту, предварительно разметив отверстие в верхней крышке приёмника.

Далее устанавливаем плату в корпус, используя стандартные кронштейны «Юности». (Рис.20). Под крепёжные винты, которые расположены ближе к КПЕ и регулятору громкости, обязательно нужно проложить шайбы из изоляционного материала.

Закрываем заднюю крышку и наслаждаемся своей работой (рис.21). J Крепление телескопической антенны – это кому как захочется и кто какую антенну найдет…

Вицан Сергей Викторович

Санкт- Петербург,

Усилитель низкой частоты собран на восьми кремниевых транзисторах, по очень распространенной в Интернете схеме, известной как «Ультралинейный усилитель класса А». Схему повторил, собрал в основном из отечественных компонентов. В первом каскаде применил транзисторы (КТ501И на схеме Т1; 2 шт.), далее (КТ608Б на схеме Т2; 2шт.), в выходном каскаде использованы (КТ808А на схеме Т3-Т4; 4шт.), количество указано для стереофонического варианта. Двухканальная монтажная плата разведена в программе Layout 6. Все элементы размещены на печатной плате, кроме мощных КТ808А и выпрямительных диодов КД202В. Чтобы не использовать изолирующие прокладки выходные транзисторы установлены на отдельные алюминиевые теплоотводы. Выпрямитель выполнен по мостовой схеме на диодах КД202В которые также установлены на небольшие радиаторы, (на фото теплоотводы отсутствуют).

Сглаживающие электролитические конденсаторы выпрямителя имеют емкость в сумме более 10000 мкф. Если использовать диодный мост, например KBU810 , то его можно разместить на печатной плате в предназначенном для него месте и желательно с небольшой прикрепленной пластиной для охлаждения, (для крепления теплоотвода удобно использовать мост с отверстием). Для принудительного охлаждения можно также использовать вентилятор, который будет обдувать элементы, имеющие большое тепловыделение. На монтажной плате также предусмотрено место для установки пяти амперного регулятора напряжения LM338T в корпусе TO-220 с обвязкой из нескольких дополнительных элементов и местом под радиатор охлаждения для него. Если стабилизатор не нужен, то данные элементы можно не монтировать, но тогда на плате необходимо установить одну перемычку между

Дорожками — это контакты in и out. микросхемы LM338T (см. рисунок). На принципиальной схеме изображен другой вариант стабилизатора. Для подавления самовозбуждения усилителя установлена рекомендуемая в различных публикациях корректирующая цепь, между эмиттером Т3 и отрицательным проводом, состоящая из последовательно соединенных резистора МЛТ-2 сопротивлением 10 Ом и конденсатора емкостью 0,1 мкФ. Силовой понижающий трансформатор мощностью 90 Вт., вторичная обмотка, выполнена проводом диаметр 1 мм., выходное переменное напряжение 22 вольта. На фото показаны два варианта

УНЧ со стабилизатором и без него, также в одном из них установлены другие транзисторы, Т1 — КТ3107Б, Т2 – КТ961Б, Т3-Т4 те же КТ808А см. фото. УМЗЧ тестировался с самодельной двухполосной акустической системой, которая состоит из широкополосного динамика 4ГД-35 (8 ГДШ-1) диапазон частот 63 — 12500 Гц, и высокочастотного динамика 3ГД-31 (5 ГДВ-1-8) диапазон частот 2800 — 20000 Гц. Внутри размещен фильтр для ВЧ динамика состоящий из последовательно соединенных резистора 8 Ом и конденсатора 2 мкф. (см. рис.). Корпус типа акустический лабиринт изготовлен из 16 мм листов ДСП, для устранения посторонних призвуков дребезга, которые могут появится от резонанса, стенки корпуса внутри оклеил звукопоглощающим материалом, я использовал рельефный поролон, размеры каждой колонки: высота 1000 мм, ширина 270 мм, глубина 300 мм.

Сопротивление АС около 5 Ом. На экране осциллографа показаны сигнал частотой 1000 Гц. и напряжением 0,7 вольт, подаваемый с генератора звуковых частот на вход усилителя и соответственно выходной сигнал при максимальной громкости с подключенным вместо акустики эквивалентом нагрузки, резистор ПЭВ сопротивлением 5 Ом и мощностью 7,5 Вт. Итоги испытаний УМЗЧ: Выходная мощность около 6,5 Вт. на канал, есть незначительный фон, звучание приятное, хочется слушать. Аудио сигнал подавал с линейного выхода проигрывателя Sony DVP-NS308. Усилитель работал продолжительное время (более 1 часа) на мощности чуть более средней и показал хороший результат, единственный недостаток — это нагрев выходных

Транзисторов. Температуру измерял мультиметром, прикрепил термопару близко к нижней части КТ808А, тестер в течении работы показывал 65 градусов, при комнатной 25. Большой разницы при воспроизведении между обеими версиями сборки я не услышал, но со стабилизатором заметно снижался фон. Настройка несложная и многократно описана. Если монтаж правильный и нет ошибок, включите усилитель и подстроечным резистором R1 выставите на эмиттере транзистора T3 напряжении равное половине источника питания, (у меня получилось 13,5 в., при входном 27 в.) Далее отключаем питание, отпаиваем провод идущий к коллектору Т3. и в разрыв подключаем амперметр, затем снова подаем питание и смотрим показания прибора это ток покоя выходных транзисторов, изменяя сопротивление резистора R6 подбираем его согласно таблице.

Комментарии (28):

#1 Филюк Виктор Октябрь 31 2014

Здравствуйте. На сколько я понял,частота приема устройства лежит в рамках УКВ «нашего диапазона».А как нужно изменить данные катушки,что-бы можно было перекрыть весь FM диапазон??? .Спасибо.

#2 root Октябрь 31 2014

Для FM диапазона нужно будет уменьшить количество витков катушки индуктивности L1. Значение количества витков подбирается экспериментально, также расширение/уменьшение расстояния между витками катушки влияет на рабочую частоту контура L1C2.

Для диапазона 65.8-73(МГц) транзистор должен быть П416 с буквой Б или другой более высокочастотный.
Для диапазона 88-108(МГц) нужен более высокочастотный транзистор нежели П416Б. Для нового диапазона можно попробовать использовать ГТ308Б-Г(порог 120 МГц), а также КТ361 с любой буквой (порог 250 МГц) или КТ3107 (порог 200МГц).

#3 В. Боровков Декабрь 01 2014

Здравствуйте! Я как-то не уверен, что вот в наушниках (в телефонах) будет слышан даже шум регенерации, полезный сигнал, шум очень мал. Вы сами такой приёмник делали и, он работал у Вас?? Вот хоть не уверен, но интересно возможно ли, что так будет, как написано, работать…

П416 р-n-р,а КТ603 n-р-n.. аккуратней давайте новичкам аналоги..а или указывать кт603 нужно, что бы сменили полярность..*** ради интереса собрал.. парочку станций вблизи киева работает…

#5 root Декабрь 25 2014

March, спасибо за замечание. Убрали из статьи упоминиание о кт603 чтобы не путать новичков. Сейчас есть достаточно много высокочастотных транзисторов которыми можно заменить старые германиевые П416.

Не думаю что уже П416 нет, еще по загашникам лежит множество от П401 до 416*422, старых ГТ308 и т.д. А германий вообще то получше работает. (кому надо вышлю..)

#7 root Декабрь 26 2014

Да есть еще на барахолках такие транзисторы, сам недавно купил за копейки несколько ГТ308 — продавци удивлялись что кому-то эти раритеты еще нужны))
У германиевых транзисторов действительно есть некоторые преимущества перед кремниевыми. В статье Лампово-транзисторный УНЧ для наушников есть табличка где сравниваются физические свойства кремния и германия.
Приведу кратко приемущества германия перед кремнием :

• плотность выше более чем в 2 раза;
• подвижность электронов и дырок выше примерно в 3 раза;
• продолжительность жизни электрона выше в 2 раза.

Для радиоприемной и звуковоспроизводящей аппаратуры германий может проявить себя очень интересно! К тому же на германиевых транзисторах можно собирать очень экономичные конструкции, к примеру:

• Экономичные радиоприемники с низковольтным питанием (0,3-0,7В) от земляной батареи ;

Поэтому в данной конструкции УКВ приемника на одном транзисторе тоже будет плюсом использование германиевого транзистора .

#8 Clide Январь 07 2015

Здравствуйте, я начинающий в этом деле. Напишите пожалуйста на счет конденсаторов C1 и C3 какие там единицы измерения, и на сколько принципиальна та емкость, которая указана в схеме

#9 root Январь 08 2015

Конденсатор С1 = 12 пФ(пикоФарад) — здесь можно допустить некоторое отклонение, скорее всего что емкость конденсатора в пределах 10-15 пФ не скажется на работе.
Конденсатор C3 = 36 пФ(пикоФарад) — в данной схеме желательно минимальное отклонение, можно попробовать 30-40пФ.

Также любую емкость, если нет точного номинала в наличии, можно сложить из нескольких конденсаторов включив их параллельно — при этом емкость всех конденсаторов суммируется.
Пример: нужен конденсатор на 36пФ — соединяем параллельно два конденсатора 10пФ и 25пФ, получится 35пФ что вполне подходит для установки в схему.

#10 Clide Январь 16 2015

Здравствуйте снова. Большое вам спасибо за помощь, благодаря вам я собрал свой первый приемник!
Ps: Ловит фм налегке:)

Транзистор П416Б можно заменить на ГТ308А или другой высокочастотный N-P-N структуры. Ну вот опять..не N-P-N a P-N-P.

#12 root Январь 16 2015

Когда правил статью допустил ошибку из-за невнимательности. Почему я привязался так к N-P-N, сказывается видать тесное общение со схемами на КТ315)) Исправил! Спасибо, March.

Clide, єто отлично! Если не затруднит то напишите какие детали меняли и какие использовали наушники.

#13 Clide Январь 16 2015

Транзистор п422 c1 и c3 по 30пф C2 — КПЕ с воздушным зазором, L1 11мм(кстати, это же четко пальчиковая батарейка) 10 витков сечением 0.4мм. Выход наушники от плеера через резистор 500-1000Ом, также параллельно резистору 500Ом через конденсатор поставил выводы на усилитель унч
Так как транзистор довольно таки слабенький, боюсь спалить его своим недостатком теоретических знаний

#14 Clide Январь 28 2015

Мне снова нужна помощь, в общем добавил я один усиливающий каскад на составном транзисторе, приемник стал громче, вроде бы все как надо, но когда я увеличил питание с 2.5В до 5В он начал работать наоборот, а именно создавать очень сильные помехи, полностью глушит телевизор, при этом функция приемника практически полностью пропадает. Подскажите хотя бы примерно от чего такое может происходить.

Вот полная схема этого врага соседей.
И да,старый транзистор я все таки сжег, нечаянно)

#15 root Январь 29 2015

Вполне рабочее решение. Передатчиком схема становится потому, что вы дали для транзистора КТ603 очень много тока — попробуйте вместо резистора 100 Ом поставить переменный резистор на 2-5 кОм и поэкспериментировать, также попробуйте уменьшить емкость входного конденсатора на 10мкФ до 0,47 — 1 мкФ и меньше. Номиналы для изменения подчеркнуты красным на вашей схеме.

В статье Схема УКВ (FM) сверхрегенератора на двух транзисторах есть похожее решение, можете попробовать подсоединить усилитель таким же образом только с составным транзистором.

Вот некоторые схемы и статьи из которых можно взять идеи и знания по простым самодельным FM радиоприемникам на транзисторах:

• Простой регенеративный УКВ-ЧМ приемник на четырех транзисторах
• Сверхгенеративные транзисторные УКВ приемники с низковольтным питанием (1,5В)
• Транзисторные УКВ (FM) приемники с кольцевым стереодекодером

#16 Clide Январь 29 2015

Да, действительно в помехах был виноват резистор 100ом. временно поставил переменный, и поставил конденсатор на 1мкф. От помех избавился, но к сожалению, почему то именно от 5 вольт приемник по прежнему отказывается нормально работать, а именно звук очень искаженный, и появляется чрезмерная чувствительность, кпе приходится крутить по микрону, и самому нельзя шевелится. В общем, я думаю что это какая-то особенность транзистора, поищу другой, попробую, если не получиться, уменьшу напряжение да и все, или соберу по другой схеме

#17 root Январь 29 2015

Подключите питание 5В и попробуйте поставить переменный резистор на 200-300 кОм вместо R1, вращая ручку посмотрите как изменится работа приемника.

В схеме усилителя резистор 280 Ом заменить на 2-3 кОм, а режим работы подобрать резистором который у вас на схеме 52 кОм.

Попробуйте поставить транзистор ГТ313 или ГТ311. У них граничная частота около 400МГц. Первый структуры p-n-p также как и П416, П422. Второй n-p-n, меняеться полярность питания. ГТ313 можно найти в блоках СКМ или УКВ блоках советских радиоприемников, таких как Окаен и т. п.

#19 Сергей Октябрь 10 2018

Какое сопротивление р1 просто я не вижу?

#20 root Октябрь 10 2018

Сергей, сопротивление резистора R1 — 330 кОм (330 000 Ом).

#21 Александр Компромистер Октябрь 11 2018

У меня вопрос, предложение и замечание: во-первых, почему резистор R1 имеет относительно большую мощность 0.5 Вт вместо распространенных мощностью 0.125 Вт (см. схему Захарова-Сапожникова)? — В связи с этим катушку L1 можно намотать непосредственно на резисторе R1 (но при этом нужно подобрать число ее витков). — Это во-вторых, а в третьих, замечание: по правилам ЕСКД ключ питания чертится в обратном направлении, т.е. не от источника питания, а от нагрузки.

#22 root Октябрь 12 2018

Схема перерисована. Резистор R1 — маломощный, можно ставить на 0,125Вт или на любую другую мощность. Катушка L1 — бескаркасная.

#23 Kostya Май 06 2019

Здравствуйте. Делаю курсовую по вашей схеме. Помогите с выбором динамика. Подключил динамик, но он даже не шипит. Поподробней если можно!

#24 root Май 06 2019

Здравствуйте. К этой схеме нельзя подключать напрямую динамики на 4-8 Ом, а также наушники на 16-50 Ом. Если так сделать, то транзистор выйдет из строя. Схема рассчитана на подключение телефонов с сопротивлением 1600-2200 Ом. Для использования таких динамиков и наушников нужно подключить согласующий трансформатор.

Миниатюрный согласующий трансформатор можно извлечь из старого радиоприемника или изготовить самому.

Подключать его к схеме нужно обмоткой I с сопротивлением более 1кОм, а к динамику или наушникам — обмоткой II, с сопротивлением в несколько десятков Ом.

#25 Александр Компромистер Май 07 2019

Трансформатор из абонентского громкоговорителя подойдёт?

#26 root Май 08 2019

Александр, подойдет, но громкость воспроизведения будет ниже чем с применением трансформатора, извлеченного из переносного радиоприемника.

#27 Александр Компромистер Май 08 2019

А можно ли использовать в этом случае режим D работы выходного транзистора и увеличить напряжение? — Какое значение частоты дискретизации выбрать в данном случае? — Да, явно fд>=2fв, но чему принять равным fв?

#28 Seawar Май 08 2019

Це суто аналогова схема. Вихідний транзистор одночасно є і вхідним — і гетеродином, і змішувачем, і УРЧ, і УНЧ. Можна (і оптимально) підключити додатковий УНЧ, а який уже його режим вибрати — справа смаку.

Данный трансивер был разработан в 1998 году, когда наша зарплата не позволяла купить лишний килограмм картошки, а радиодетали — и подавно. Поэтому, в то время было мной принято решение сделать аппарат для «низовой» радиосвязи максимально простым и почти бесплатным.

Аппарат обладает вполне удовлетворительной чувствительностью, имеет выходную мощность около 1,5 Ватт, работает в режиме амплитудной модуляции, но принимать способен и широкополосную ЧМ (всё-таки — сверхрегенератор), например, в диапазоне 66 — 74 МГц.

Приёмник трансивера построен по схеме сверхрегенератора без УВЧ. Сверхрегенеративный каскад выполнен на тетроде с высокой крутизной, а УНЧ — на двойном выходном триоде. Схема настолько проста, что пояснения по работе почти не требуются.

В режиме передачи (ТХ) группой переключателя П1. 3 к управляющей сетке Л1 через дроссель Др2 подключается резистор R2, который переводит сверхрегенератор в режим “классического” генератора.

Одновременно с этим, группой П1.2 вход УНЧ отключается от сверхрегенератора, и подключается к микрофону, а также группой П1.1 цепь питания сверхрегенератора подключается к анодной цепи УНЧ.

Детали

В моём варианте, катушки L1 и L2 были выполнены на карболитовом каркасе с латунным подстроечником от древнего телевизора «КВН» (его нашёл в водосточной канаве, около дачного посёлка).

L2 имеет 5 витков в канавке каркаса, поверх неё туго намотаны 3 слоя парафинированной бумаги (не менее, т.к. на L2 присутствует анодное напряжение, a L1 “сидит” на земле!), а на бумагу, с нижнего по схеме конца катушки намотана L1 (3 витка). Провод в обоих случаях — ПЭЛ 0,6-0,7 мм.

Дроссели Др1 и Др2 — заводские, индуктивностью 50-100 микрогенри, Тр1 — от любого лампового приёмника, Гр1 — не менее 1-го ватта. M1 — любой динамический микрофон, переключатель П1 — любой подходящий, R3 — любой подстроечный непроволочный.

R1 — 12МОм, R2 — 7,5КОм, R3 — 100КОм, R4 — 270КОм, R5 — 20КОм, R6 — 2КОм, R7 — 680 Ом, R8 — 270КОм.

С1 — 5/40 пф, С2 — Зпф, СЗ — 51пф, С4 — 0,01мкф, С5 — 560пф, С6 — 0,025мкф, С7 — 2700пф, С8 — 0,01мкф.

С9 — 47мкф х 20в, С10 — 0,1 мкф х 160в, С11 — 0,01мкф, С12 — 0,01мкф. Л1 — 6Э5П, Л2 — 6Н6П.

Антенна — расчитанная на используемые частоты (GP, Dipole, и т.п.).

Настройка

В режиме приёма при подключенной антенне, добиться подстройкой R3 характерного суперного шума. Затем надо попытаться настроиться на какую-нибудь радиостанцию (вещательную, или аэродромную службу погоды). Далее, по наилучшему качеству приёма, снова подстроить R3.

Следует иметь ввиду, что при подстройке R3, будет уходить настройка на радиостанцию, поэтому необходимо R3 подстраивать поэтапно, т.е.: R3-C1 -R3-C1 — R3 — С1 — и т.д. до получения хорошего, качественного приёма.

В заключение, следует отметить, что любой сверхрегенератор без УВЧ способен создавать некоторые помехи близко расположенным приёмникам.

Диапазон трансивера выгоднее выбирать в диапазоне 27-140 МГц, т.к. на частотах ниже 27 МГц сложнее настроить режим сверхрегенерации, а выше 140 МГц — слишком сильно расширяется полоса пропускания приёма.

Для обеспечения регулировки громкости, можно включить переменный резистор номиналом 100 КОм в цепь контакта RX переключателя П1.2 след, образом (выделено цветом):

С уважением, «Patriot».

Очень хорош всеволновый приемник. Нажмешь на клавишу, и сразу в комнату врывается многоязычный говор планеты. Вы в курсе всех событий дня. Но есть у этого приемника один недостаток. Атмосферные и промышленные помехи порой так искажают музыкальные передачи, что лучше выключить радиоприемник. Мы предлагаем выход из этого положения. Постройте приемник с УКВ диапазоном, и ваша комната наполнится чистейшей музыкой, никогда не перебиваемой помехами. Принципиальные схемы высокочастотных узлов приемника приведены на рисунках 1 и 3. На рисунке 1 — схема УКВ блока и широкополосные входные цепи: катушка связи с антенной L1 и колебательный контур, образованный катушкой L2 и конденсаторами C1-С2. Принятый высокочастотный сигнал радиостанции из контура поступает на усилитель высокой частоты (УВЧ), собранный на триоде T1. Транзистор включен по схеме с общей базой и обеспечивает устойчивую работу каскада на частотах УКВ диапазона 65,8- 73,0 Мгц). В коллекторную цепь триода T1 включен избирательный колебательный контур L4-С4-С5-С6. Перестройка контура в пределах рабочего диапазона производится плавно, с помощью конденсатора переменной емкости С4. С контура УВЧ сигнал поступает на эмиттер транзистора Т2. Он выполняет роль преобразователя высокой частоты. Гетеродин собран по схеме с индуктивно-емкостной связью. Так же как каскад УВЧ, он содержит перестраиваемый контур L4-С13-С14-C16, плавная настройка которого производится с помощью конденсатора переменной емкости. Промежуточная частота равна 10,7 Мгц. Смесительная часть преобразователя выполнена по стандартной схеме. Сигналы гетеродина и принимаемой радиостанции подаются на эмиттер транзистора Т2. В его коллекторную цепь включена нагрузка — полосовой фильтр L5-C15, настроенный на промежуточную частоту. Нужные режимы транзисторов T1 и Т2 по постоянному току обеспечиваются напряжением базового смещения. Оно подбирается резисторами R3 и R6, включенными в цепь делителей. На рисунке 3 — принципиальная схема трехкаскадного усилителя промежуточной частоты и частотного детектора, выполненных на триодах Т3, Т4, T5 и диодах Д1 и Д2. Отдельные каскады УПЧ нагружены на фильтры L7-С20; L9-С24; L11-C36, которые настроены на промежуточную частоту 10,7 Мгц (емкость С20 и С24 по 160, С29-150, а Сз0 -300 пкф). Связь между каскадами осуществляется с помощью катушек L8, L10, L12, индуктивно связанных с контурными. Необходимые режимы транзисторов усилителя промежуточной частоты по постоянному току определяются резисторами R9, R15, R21, включенными в делители напряжения. УПЧ через катушку L6 связан с высокочастотной частью схемы приемника. Самодельных деталей немного — это контурные катушки и платы. Для приемника подойдут любые резисторы и конденсаторы. Правда, до их приобретения надо уточнить, каким будет приемник. Если настольным, то можно использовать обычные детали, если переносным, то малогабаритные: резисторы типа УЛМ, ВС-0,125, конденсаторы типа КТ-1a, КЛС, К10-7В, ЭМ, К-50-6 и др. Сдвоенный блок переменных конденсаторов С4-С13 с максимальной емкостью 20-30 пф можно подобрать либо готовый, либо переделать его из какого-нибудь блока для транзисторных приемников, удалив необходимое количество роторных и статорных пластин. Если в вашей местности принимается лишь одна УКВ радиостанция, блок можно заменить отдельными подстроечными керамическими конденсаторами типа КПК-М, а настройку приемника сделать фиксированной. Каркасы для контурных катушек изготовьте из оргстекла или полистирола. Конечно, можно подобрать и готовые, заводские (см. рис. 2). Катушка L1 входного контура содержит 5 витков, a L2 — 6 витков провода ПЭЛ или ПЭВ 0,15-0,18. Катушка L3 контура УВЧ содержит 11 витков медного провода без изоляции 0,4-0,51 мм. Намотка L1 и L2 виток к витку, а L3 с шагом 1 мм. Катушку высокочастотного дросселя Др намотайте в ряд на керамическом основании резистора типа ВС-0,125. Обмотка состоит из 25 витков провода ПЭЛ или ПЭВ 0,12-0,15. Выводы катушки припаивают непосредственно к выводам резистора. Гетеродинную катушку L4 наматывают с шагом 1 мм тем же проводом, что и L3. Она должна содержать 8 витков с отводом от 3-го витка, считая со стороны вывода, соединенного с плюсовой шиной. Высокочастотные катушки с подстроечными сердечниками из карбонильного железа. Такие подстроечники вы найдете в броневых сердечниках типа СБ-1a или СБ-12а. Они имеют резьбу М4 и высоту 10 мм. Контурные катушки фильтров промежуточной частоты L5, L7, L9, L11 наматывают плотно в ряд проводом ПЭЛШО-0,15 по 18 витков. Катушки связи наматывают так же, как предыдущие, проводом ПЭЛ или ПЭВ-0,1. Катушка L6 содержит 2, L8 и L10 — по 3, a L11 — б витков. Катушка L12 содержит 2×15 витков. Ее наматывают сразу в два провода. Отдельные части катушки соединяют последовательно — конец одной с началом другой. Катушки фильтров промежуточной частоты снабжают ферритовыми сердечниками марки 100НН, запрессованными в резьбовые пластмассовые пробки. Такие сердечники имеются в продаже и применяются в коротковолновых катушках промышленных радиоприемников «Меридиан», «Россия» и др. Катушки заключают в металлические экраны, используемые в контурах промежуточной частоты тех же приемников. Чтобы обеспечить индуктивную связь между катушками L4, L13 и L12, в нижней части их экранов сделайте отверстия 5×5 мм. Высокочастотную часть желательно разместить на отдельной плате из фольгированного гетинакса или текстолита и после сборки заключить в общий прямоугольный экран, что облегчит настройку. Усилитель низкой частоты можно собрать по бестрансформаторной схеме. Он подключается к плате УПЧ в точках 4-й и «-». После монтажа приступайте к настройке. Ее можно провести и без генератора стандартных сигналов. Сначала с помощью миллиамперметра постоянного тока или вольтметра установите режимы работы транзисторов. Коллекторные токи должны быть в пределах 0,9-1,0 ма. После этого подключите к входу приемника наружную телевизионную антенну, подстроечные сердечники контурных катушек установите в среднее положение и, вращая ось конденсаторного блока, постарайтесь настроиться на станцию. Если это не удается, то настройку следует повторить, только уже с помощью подстроечного сердечника контура гетеродина. Добившись приема, подстройте все контуры на максимальный сигнал, не забывая о качестве звучания передачи. Особенно сильно влияет здесь точность настройки контура частотного детектора.

Простая электроника. Передатчик на диапазон ДВ, СВ + Видео.Начинающему радиолюбителю простые схемы

Передатчик на диапазон ДВ, СВ

Если вы живёте в отдалённой месности, а у вас где-то завалялся старый радиоприёмник с диапазонами радиоприёма ДВ (длинные восны) или СВ (средние волны), то вам несомненно повезло ! Так как появилась возможность провести занимательные зксперименты с радиопередатчиком, который вы сможете изготовить самостоятель просмотрев донное видео. Передатчик предельно прост и доступен для повторения даже радиолюбителю с минимальным опытом, приводится принципиальная схема и методика настройки передатчика с радиоприёмником. Настоящее видео будет полезно начинающему радиолюбителю делающему первы шаги в области радиолюбительства и радиоэлектроники. приятного просмотра=)

Демонстрация принципов радиосвязи
Колебательный контур, затухающие и незатухающие колебания, амплитудная модуляция, детектирование амплитудно-модулированиого сигнала являются узловыми темами при изучении основ радиосвязи. Прочность и глубина знаний этих тем обеспечивается использованием в учебном процессе демонстрационных приборов.

Рекомендуемый комплект демонстрационных приборов (внешний вид и схемы показаны на фото) состоит из передатчика, представляющего собой простейший генератор колебаний высокой частоты, детекторного приемника и однополупериодно-го выпрямителя. Приборы смонтированы на пластмассовых панелях размерами 320X220 мм; на лицевых сторонах панелей начерчены их принципиальные схемы.
Для демонстрации опытов требуются: осциллограф, звуковой генератор и усилитель НЧ с микрофоном.

Генератор ВЧ (рис. 1) собран по схеме с индуктивной обратной связью на транзисторе П401 или любом другом маломощном высокочастотном транзисторе. Контурная катушка L2 и катушка обратной связи L1 намотаны на ферритовом стержне 400НН диаметром 8 и длиной 140 мм, укрепленном на панели с помощью двух стоек из органического стекла. Катушка L2 содержит 180, а катушка L1—15 витков провода ПЭВ-1 или ПЭЛ 0,14. Конденсатор С2, емкость которого изменяется от 40 до 500 пФ, взят из школьного радионабора, но можно использовать конденсатор переменной емкости любого радиовещательного приемника. Конденсатор С/ (в базовой цепи транзистора) укреплен на планке из листового органического стекла в виде перемычки со штепсельными вилками и в ходе опытов может быть удален. Монтаж всех электрических цепей выполнен на обратной стороне панели. Там же находятся и резисторы R1 и R2 (на демонстрационен схеме генератора они не показаны). Для питания генератора используется батарея 3336Л.

Рабочая частота генератора — от 150 до 400 кГц. Выбор такого диапазона частот объясняется следующим: радиоволны такой длины хорошо поглощаются окружающей средой, а это снижает радиопомехи; кроме этого, для демонстрации опытов по передаче сигналов можно использовать обычный радиовещательный приемник и на экране любого низкочастотного осциллографа отчетливо видны как модулирующий, так и модулированные сигналы этой частоты.

Как показали измерения, проведенные Московской станцией технического радиоконтроля, помехи по эфиру уже на расстоянии 3 м от генератора не прослушиваются.

Настроить генератор на рабочую частоту можно по шкале радиовещательного приемника с магнитной антенной. Приемник настраивают на средний участок длинноволнового диапазона. Полосу частот генератора определяют по индикатору визуальной настройки приемника и устанавливают путем подбора числа витков контурной катушки L2 генератора.

Если генератор не возбуждается (индикатор визуальной настройки приемника не реагирует на его излучения), необходимо поменять местами выводы катушки обратной связи L1.

В приемнике (рис. 2) используются точно такие же, как в генераторе, контурная катушка L1 и конденсатор переменной емкости С/. Контурная катушка и ферритовый сердечник, на котором она находится, образуют магнитную антенну. Детектор Д/, переменный резистор Rl% являющийся нагрузкой детектора, и блокировочный конденсатор С2 смонтированы на планках, выпиленных из листового органического стекла, с штепсельными вилками, которыми эти детали вставляют в соответствующие гнезда. В том случае, когда для опытов нужен только колебательный контур, эти планки с деталями удаляют, а гнезда Гн1 и Гн2 соединяют проволочной перемычкой.

Переменный (или подстроечный) резистор, выполняющий роль нагрузки детектора, позволяет наилучшим образом согласовать выходное сопротивление детектора со входом осциллографа. Этот резистор может быть и постоянным, сопротивлением 33—47 кОм.

В однополупериодном выпрямителе (рис. 3) можно использовать любой плоскостной диод. Емкость конденсатора С/ должна быть не более 0,05 мкФ.

Рассмотрим некоторые опыты, которые можно демонстрировать с рекомендуемым комплектом приборов. Во время опытов расстояние между генератором ВЧ и приемником не должно превышать 50 см.

Затухающие колебания в контуре.
Приборы соединяем по схеме, показанной на рис. 4. На колебательный контур (детектор, нагрузочный резистор и блокировочный конденсатор детекторного приемника удалены) через выпрямитель подаем переменное напряжение 6—10 В частотой 50—100 Гц от звукового генератора. Частота развертки осциллографа — около 100 Гц, На экране осциллографа наблюдаем затухающие колебания, возбуждаемые в контуре импульсами питающего напряжения.

Незатухающие колебания (рис. 5).
Частота развертки осциллографа около 30 кГц. Удалив из генератора конденсатор С/ в базовой цепи транзистора, на экране осциллографа наблюдаем прямую линию, свидетельствующую об отсутствии электрических колебаний в приемном контуре. После включения конденсатора на экране появляется осциллограмма непрерывных электрических колебаний высокой частоты. В контуре колебания возникают и поддерживаются за счет энергии источника питания, а транзистор генератора ВЧ играет роль «клапана», пополняющего потери в контуре с частотой, равной его собственной частоте. Если конденсатор базовой цепи удалить, то цепь обратной связи разрывается и генерация срывается.

Зависимость частоты генератора от параметров его контура. Уменьшая емкость контурного конденсатора генератора, замечаем на экране осциллографа увеличение числа полных колебаний; с увеличением емкости этого конденсатора число колебаний на экране осциллографа уменьшается. Если к сердечнику контурной катушки генератора приблизить ферритовый стержень, то есть увеличить ее индуктивность, то число колебаний также уменьшится.

Этот опыт дает наглядное представление о зависимости частоты электрических колебаний в контуре от емкости его конденсатора и индуктивности катушки.

Зависимость амплитуд ы колебаний генератора ВЧ от напряжения источника питания. Схема соединения приборов остается такой же, как для предыдущих опытов. Надо только изменить напряжение батареи, питающей генератор. При этом амплитуда колебаний на экране осциллографа также изменяется.

Предупреждение: наибольшее напряжение источника питания генератора не должно превышать половины предельно допустимого напряжения для данного транзистора.

Излучение, распространение и прием электромагнитных волн (рис. 6). Пока генератор не включен, на экране осциллографа видна лишь прямая линия развертки. При включении генератора на экране осциллографа появляются синусоидальные колебания. Увеличиваем, а затем, наоборот, уменьшаем расстояние между приемным контуром и генератором — амплитуда колебаний на экране осциллографа тоже изменяется.

Опыт свидетельствует о том, что генератор-передатчик возбуждает электромагнитные колебания, которые распространяются в пространстве, а уровень принятого сигнала зависит от расстояния между приемником и передатчиком.

Явление резонанса. Изменяя емкость конденсатора приемного контура, настраиваем его в резонанс с частотой генератора. В момент точной настройки на экране осциллографа наблюдается резкое увеличение амплитуды принимаемого сигнала. После этого изменяем частоту передатчика до исчезновения сигнала на экране осциллографа. Чтобы возобновить прием, нужно приемный контур вновь настроить в резонанс с колебаниями генератора-передатчика.

Амплитудная модуляция. Последовательно с батареей, питающей генератор ВЧ, включаем выход звукового генератора, настроенного на частоту 400 Гц (рис. 7). Напряжение ЗГ должно быть в пределах 60—80% от напряжения источника питания генератора ВЧ. При этом на экране осциллографа видим высокочастотные колебания, модулированные по амплитуде колебаниями низкой частоты. Изменяя частоту и амплитуду сигнала ЗГ, наблюдаем соответствующие изменения принимаемого модулированного сигнала. Одновременно за изменением частоты и амплитуды модулирующего сигнала следим с помощью транзисторного приемника, расположенного от генератора на расстоянии около 2 м. Уменьшив амплитуду модулирующего сигнала до нуля, на экране осциллографа видим только несущую генератора ВЧ, а в транзисторном приемнике исчезает звук.

Амплитудное детектирование. Приемный контур дополняем диодом-детектором. Если генератор излучает модулированные колебания ВЧ, то на экране осциллографа наблюдаем несимметричные высокочастотные колебания, амплитуда которых изменяется с частотой модулирующего сигнала.

Вставляем конденсатор, блокирую* щий нагрузочный резистор детектора по высокой частоте. Низкочастотная составляющая продетектированного сигнала выделяется на нагрузочном резисторе и характеризующая ее кривая видна на экране осциллографа (сопротивление нагрузочного резистора подбирают так, чтобы осциллограмма была неискаженной).

Передача речи, музыки (рис. 8). Для модуляции несущей генератора ВЧ используем низкочастотный сигнал, поступающий на вход усилителя НЧ от микрофона. На экране осциллографа наблюдаем колебания звуковой частоты и их гармоники.

Прием сигналов демонстрационного генератора на транзисторный приемник, расположенный от него на расстоянии 2-—3 м, иллюстрирует принцип односторонней радиосвязи.

Смотреть видео: Передатчик на диапазон ДВ, СВ (Простая электроника)

---

ПередатчикПростая электроникаНачинающему радиолюбителюПростые схемыПередатчик ДВПередатчик СВ

Как собрать FM-передатчик

Прежде чем мы начнем, обратите внимание, что в большинстве стран вещание на FM-радиочастотах без лицензии является незаконным. Приведенные ниже инструкции предназначены только для образовательных целей. Если вы решите построить схему FM-передатчика, приведенную ниже, обязательно соблюдайте местные законы и правила, прежде чем использовать ее.

FM-передатчики

и AM-передатчики

Одно из различий между AM- и FM-передатчиками заключается в том, как модуляция накладывается на радиосигнал. В AM-передатчике радиосигнал модулируется вверх и вниз по амплитуде, в то время как частота остается постоянной (амплитудная модуляция). В FM-передатчике амплитуда постоянна, а частота модулирована (частотная модуляция).

Еще одно различие между AM-передатчиками и FM-передатчиками заключается в частоте, на которой они передают радиосигналы. AM-радиосигналы передаются в диапазоне от 550 до 1720 кГц, а FM-сигналы — в диапазоне от 88 до 108 МГц.

Взгляните на нашу статью о том, как собрать АМ-радиопередатчик, если вы заинтересованы в создании АМ-передатчика.

Как собрать FM-передатчик

FM-передатчик, который мы собираемся собрать, работает довольно хорошо. В моем тестировании он имеет диапазон около 50 метров. Однако дальность сильно зависит от эффективности антенны.

Вот схема FM-передатчика, который мы собираемся собрать:

Как работает FM-передатчик

Схема питается от источника питания 9 В. Транзистор Q1 представляет собой аудиоусилитель с высоким коэффициентом усиления, который усиливает звук, воспринимаемый электретным микрофоном. Выход Q1 подается в схему частотной модуляции, созданную транзистором Q2, катушкой индуктивности L1 и переменным конденсатором C5.

Это очень высокочастотная (VHF) схема, поэтому вам следует использовать транзисторы с высокой максимальной рабочей частотой (fT). Используйте транзисторы с fT не менее 200 МГц. Например, Q1 может быть BC239.C биполярный NPN-транзистор, а Q2 может быть УКВ-транзистором 2N5179.

Конденсатор C4 емкостью 0,01 мкФ заземляет базу транзистора Q2, образуя цепь с общей базой. Поскольку фазового сдвига между эмиттером и коллектором в схеме с общей базой нет, C6 обеспечивает обратную связь и вызывает колебания схемы.

LC-контур, созданный L1 и C5, определяет частоту колебаний на коллекторе Q2, которую можно настроить на частоту в диапазоне FM-вещания, регулируя переменный конденсатор C5.

Транзистор Q2 также действует как усилитель мощности и подает частотно-модулированный звуковой сигнал на антенну через конденсатор C7.

Как собрать антенну

Достаточно простой вертикальной антенны, работающей на плоскости земли. Но чтобы быть академически совершенным, это повлекло бы за собой лист проводящего материала радиусом не менее четверти длины волны относительно вертикали.

Какова длина четверти длины волны (λ)?

λ = 300/f

Частота (f) указана в МГц.

Таким образом, для выходной частоты 100 МГц длина волны равна:

λ = 300/100

λ = 3 м

Чтобы найти длину четверти длины волны:

λ/4 = 75 см

дипольная антенна или два провода, растянутых в противоположных направлениях, каждая сторона которых равна λ/4.

Как настроить FM-передатчик

Передаваемая частота регулируется резонансом настроенного контура, образованного между L1 и C5. Частоту можно регулировать, поворачивая переменный конденсатор С5. Конденсатор C5 должен быть в диапазоне от 10 до 50 пФ.

Допустим, мы хотим транслировать FM-радиосигнал на частоте 100 МГц. Сначала нам нужно спроектировать проволочную катушку для L1, которая имеет то же реактивное сопротивление, что и конденсатор на этой частоте.

Для расчета реактивного сопротивления конденсатора используйте следующую формулу:

Xc = 1/2πfC

Xc: емкостное реактивное сопротивление (Ом)

f: частота (Гц)

C: емкость (Ф)

С переменной Емкость конденсатора C5 настроена примерно на 20 пФ и работает на частоте 100 МГц, реактивное сопротивление конденсатора C5 будет:

Xc = 1 / (2 * π * 1×10 ⁸ Гц * 2×10 ^-11 Ф)

Xc = 79,6 Ом

Теперь, когда мы знаем реактивное сопротивление конденсатора, мы можем вычислить индуктивность L1, которая обеспечит реактивное сопротивление 79,6 Ом. Эта формула связывает реактивное сопротивление с индуктивностью:

X _L = 2πfL

X _L : Индуктивное реактивное сопротивление

f: Частота (Гц)

L: Индуктивность (Гн)

Мы можем изменить диапазон для решения этой формулы. индуктивность:

X _L = 2πfL

L = X _L /2πf

Теперь мы можем рассчитать индуктивность L1, необходимую для получения реактивного сопротивления 79,6 Ом: = 79,6 Ом / (2 * π * 1 × 10 ⁸ Гц)

L = 0,127 мкГн

Таким образом, индуктивность L1 должна быть 0,127 мкГн, чтобы ее реактивное сопротивление соответствовало реактивному сопротивлению переменного конденсатора C5.

Чтобы получить эту индуктивность, нам понадобится проволочная катушка длиной около 12 мм и диаметром около 9мм, и с пятью витками магнитопровода.

Спасибо за чтение и надеюсь, что это поможет вам узнать больше о FM-передатчиках! Оставьте комментарий ниже, если у вас есть какие-либо вопросы.

Создайте свой собственный маломощный AM-радиопередатчик

Научные проекты

Реферат

Вы когда-нибудь задумывались, как работает AM-радиостанция? В этом проекте вы изучите основы того, как ваши любимые песни передаются радиостанцией, создав свой собственный простой AM-радиопередатчик. Вы узнаете основы работы передатчика и узнаете, как настроиться на любимую станцию ​​и слушать музыку.

Резюме

Электрическая и электроника

Среднее (6-10 дней)

Нет

Специальные предметы

Среднее (50–100)

NO. Эндрю Олсон, доктор философии, и Бен Финио, доктор философии, Science Buddies

Sources

• Field, SQ, 2006. Создание очень простого AM-передатчика голоса, научные игрушки, которые вы можете сделать со своими детьми. Проверено 10 апреля 2006 г.

Задача

Целью этого проекта является создание простого АМ-радиопередатчика и проверка его диапазона вещания с помощью радиоприемника.

Введение

Электромагнитное излучение окружает нас повсюду. Например, свет — это электромагнитное излучение, как и рентгеновские лучи. Когда вы слушаете AM- или FM-радиостанцию, звук, который вы слышите, передается на ваше радио станцией, используя электромагнитное излучение в качестве носителя — радиоволны. Электромагнитное излучение представляет собой распространяющуюся в пространстве волну с электрической и магнитной составляющими. В вакууме электромагнитные волны распространяются со скоростью света.

Электромагнитные волны, такие как свет, рентгеновские лучи и радиоволны, классифицируются по их частоте или длине волны. Например, электромагнитное излучение на частотах примерно от 430 терагерц (ТГц) до 750 ТГц может быть обнаружено человеческим глазом и воспринимается как свет. Электромагнитное излучение в диапазоне частот от 3 герц (Гц) до 300 гигагерц (ГГц) классифицируется как радиоволны. Радиоволны делятся на множество подклассов в зависимости от частоты. AM-радиосигналы передаются радиоволнами средней частоты (MF) (от 530 до 1710 кГц в Северной Америке, от 530 до 1610 кГц в других местах), а FM-радиосигналы передаются очень высокочастотными (VHF) радиоволнами (от 88 до 1610 кГц). 108 мегагерц (МГц)).

Так как же радиоволны переносят такие звуки, как голос или музыку, на ваш радиоприемник? Радиостанция транслирует несущую волну на назначенной частоте станции. Несущая модулируется (варьируется) прямо пропорционально сигналу (например, голосу или музыке), который должен быть передан. Модуляция может изменить либо амплитуду, либо частоту несущей волны. «AM» в AM-радио означает «амплитудная модуляция», а «FM» в FM-радио означает «частотная модуляция». Радиоприемник удаляет несущую волну и восстанавливает исходный сигнал (голос или музыку). На рис. 1 графически показано, как работает амплитудная модуляция.

В этом проекте вы создадите простую маломощную схему вещания, используя интегральную схему кварцевого генератора и звуковой преобразователь. Вы можете подключить схему к разъему для наушников портативного музыкального проигрывателя (например, mp3, CD или кассетного магнитофона). Вы увидите, что можете принимать сигнал по воздуху с помощью AM-радиоприемника. Хотя схемы, используемые на радиостанциях для AM-вещания, намного сложнее, тем не менее, это дает основное представление о концепции вещательного передатчика. Кроме того, это очень весело, когда у вас это действительно работает!

Прежде чем мы перейдем к пошаговым инструкциям по сборке схемы, мы сначала рассмотрим схему. На рис. 2 показаны соединения, которые необходимо выполнить для построения схемы. Трансформатор изолирует музыкальный проигрыватель от остальной схемы, соединяет музыкальный проигрыватель и кварцевый генератор и «повышает» напряжение сигнала от музыкального проигрывателя пропорционально отношению 1 кОм к 8 Ом. Усиленный сигнал вторичной обмотки трансформатора модулирует мощность микросхемы генератора (+ мощность на выводе 14 и — мощность на выводе 7). Провод, подключенный к выходу генератора (вывод 8), служит антенной для передачи амплитудно-модулированной радиоволны.

Чтобы выполнить этот проект, вам нужно знать, как использовать макетную плату без пайки. Если вы никогда раньше не пользовались макетной платой, возможно, вы захотите взглянуть на справочник Science Buddies «Как использовать макетную плату для электроники и схем», прежде чем приступить к этому научному проекту.

Термины и концепции

Для выполнения этого проекта вам необходимо провести исследование, которое позволит вам понимать следующие термины и понятия:

• Электромагнитное излучение и волны
• Электромагнитный спектр
• Волновая модель
• Скорость света
• Длина волны
• Частота
• Амплитуда
• Кварцевый осциллятор
• Трансформатор
• Амплитудная модуляция
• Гетеродин

Библиография

• Персонал научных друзей. (н.д.). Как пользоваться макетной платой. Проверено 25 сентября 2015 г.
.

Другой электромагнитный сайт:

• Наука НАСА. (н.д.). Введение в электромагнитный спектр. Проверено 20 марта 2018 г.
.

Амплитудная модуляция:

• На этой веб-странице есть апплет, который позволяет вам играть с несущей и модулирующим сигналом для создания волн AM:
  Nyack, C.A. (1996). Амплитудная модуляция. Проверено 10 апреля 2006 г.
.
• участников Википедии. (2006). Амплитудная модуляция. Википедия, свободная энциклопедия. Проверено 10 апреля 2006 г.
.

Информация о кварцевых генераторах:

• Авторы Википедии. (2006). Кристаллический осциллятор. Википедия, свободная энциклопедия. Проверено 10 апреля 2006 г.
.

Информация по AM (средневолновому) радио:

• Участники Википедии. (2007). Средняя волна. Википедия, свободная энциклопедия. Проверено 24 января 2007 г.
.

Материалы и оборудование

Для проведения этого эксперимента вам понадобятся следующие материалы и оборудование. Большинство электронных компонентов доступны от Jameco Electronics.

• Музыкальное устройство с аудиовыходом 3,5 мм, такое как смартфон, mp3-плеер или компьютер
• AM-радио для прослушивания транслируемого сигнала
• Макетная плата без пайки, № по каталогу 20601
• Держатель для 4 батареек AA, номер по каталогу 216152
• Батарейки AA (4), номер по каталогу 198707
• Полноразмерный кварцевый генератор с частотой 1 МГц, номер по каталогу 27861
• Дополнительно: второй генератор в диапазоне вещания AM (от 0,53 до 1,71 МГц в Северной Америке, от 0,53 до 1,61 МГц в других странах). В настоящее время Jameco не имеет второго генератора в этом диапазоне, но вы можете приобрести генератор на 1,2288 МГц в Mouser Electronics 9.0154
• Аудиотрансформатор с сопротивлением от 1000 Ом до 8 Ом, номер по каталогу Mouser Electronics 42TU013-RC
• Комплект перемычек, № по каталогу 2127718
• Стереокабель 3,5 мм, номер по каталогу 228494
• Инструмент для зачистки проводов (рекомендуется, хотя при необходимости можно использовать ножницы или острый нож), доступно несколько вариантов

Отказ от ответственности: Science Buddies участвует в партнерских программах с Домашние Научные Инструменты, Amazon. com, Каролина Биологический и Джамеко Электроникс. Доходы от партнерских программ помогают поддерживать Science Buddies, общественной благотворительной организации 501(c)(3), и пусть наши ресурсы будут бесплатными для всех. Нашим главным приоритетом является обучение студентов. Если у вас есть какие-либо комментарии (положительные или отрицательные), связанные с покупками, которые вы сделали для научных проектов из рекомендаций на нашем сайте, сообщите нам об этом. Напишите нам на [email protected].

Экспериментальная процедура

Примечание перед началом: Этот проект научной ярмарки требует подключения одно или несколько устройств в электрической цепи. Базовую помощь можно найти в Учебник по электронике. Однако, если у вас нет опыта сборки электрические схемы, вам может быть полезно иметь кого-то, кто может ответить на вопросы и помочь вам устранить неполадки, если ваш проект не работает. Учитель естественных наук или родитель может быть хорошим ресурсом. Если вам нужно найти другого наставника, попробуйте найти кого-нибудь, у кого есть хобби, такие как робототехника, электроника или сборка и ремонт компьютеров. Возможно, вам также придется проложить себе путь к этому проекту, начав с проекта по электронике, который имеет более низкий уровень сложности.

Построение цепи

Теперь давайте построим цепь! Если вы не знаете, как использовать макетную плату без пайки, перед началом работы см. справочник Science Buddies «Как использовать макетную плату для электроники и схем».

1. Подключите трансформатор, кварцевый генератор и перемычки к макетной плате, как показано на рисунке 3.
   1. Трансформатор имеет 6 контактов. Расположите трансформатор так, чтобы сторона с буквой «P» была обращена вправо. Затем вставьте шесть штифтов в отверстия E5, E7, E9., F5, F7 и F9, как показано на рис. 3.
   2. Кварцевый генератор имеет 4 контакта. Расположите осциллятор так, чтобы надпись была обращена влево. Затем вставьте штифты в отверстия E16, E22, F16 и F22, как показано на рис. 3.
   3. С помощью перемычки соедините отверстие J5 с левой силовой шиной (шина рядом с красной линией). Примечание: вам не обязательно использовать красную перемычку, вы можете использовать любую перемычку из комплекта подходящей длины. Это относится и к остальным соединительным проводам.
   4. С помощью перемычки соедините отверстие J9 с отверстием J16.
   5. С помощью перемычки соедините отверстие A22 с левой шиной заземления.
   6. Вставьте один конец длинной проволочной перемычки в отверстие F22 и оставьте другой конец неподсоединенным. Это формирует антенну для вашего передатчика.

2. Используйте инструменты для зачистки проводов, чтобы разрезать аудиокабель 3,5 мм пополам. Внутри у него три провода: левый и правый аудио (с красной и белой изоляцией) и земля (неизолированный).
   1. Снимите примерно 5 мм изоляции с концов левого и правого аудиопроводов.
   2. Плотно скрутите жилы каждого отдельного провода вместе, чтобы сформировать жгут. Это сделает их более жесткими и их будет легче вставлять в макетную плату. Если у вас есть паяльник, вы можете залудить провода, что также сделает их более жесткими.

3. Подсоедините аудиокабель 3,5 мм и держатель батарей 4xAA к макетной плате, как показано на рис. 5.
   1. Вставьте заземляющий (неизолированный) провод кабеля диаметром 3,5 мм в отверстие A9.
   2. Вставьте левый или правый аудио провод (неважно какой) в отверстие A5.
   3. Подсоедините красный провод аккумуляторной батареи к левой силовой шине.
   4. Подсоедините черный провод аккумуляторной батареи к левой шине заземления.
   5. Макет готовой схемы должен выглядеть так, как показано на рис. 6 (помните, что перемычки не обязательно должны быть одного цвета).

4. Подключите кабель 3,5 мм к выходному разъему (для наушников) устройства воспроизведения звука. Ваша завершенная схема должна выглядеть так, как показано на рисунке 7.

Эксперименты со схемой

Теперь, когда вы построили схему, самое интересное — поэкспериментировать с ней!

1. Начните воспроизводить музыку на аудиоустройстве и настройте AM-радио на частоту 1 МГц. Расположите антенну передатчика на расстоянии одного дюйма от вашей радиоантенны (примечание: некоторые радиостанции могут иметь отдельную АМ-антенну 9).0167 внутри радиоприемника, отдельно от FM-антенны, видимой снаружи радиоприемника. Проверьте руководство по эксплуатации вашего радио, чтобы узнать). Вы слышите музыку, которую играете по радио?
2. Отрегулируйте громкость вашего аудиоустройства. Изменилось ли качество звука, который вы слышите в своем радиоприемнике?
3. Теперь настройте AM-радио на другую частоту, скажем, на 700 кГц. Ты все еще слышишь свою музыку?
4. Настройте радио на частоту 1 МГц, чтобы слушать музыку. При желании, если вы приобрели второй генератор, удалите кварцевый генератор на 1 МГц и на его место поставьте генератор на 1,2288 МГц. Ты все еще слышишь свою музыку?
5. Не меняя генератор обратно на 1 МГц, вместо этого настройте радио сейчас на 1,23 МГц. Ты слышишь свою музыку?
6. До сих пор вы держали свою антенну в пределах дюйма от радиоантенны, теперь медленно отодвиньте антенну вашего передатчика подальше и послушайте, что произойдет. Качество вашего звука улучшается или ухудшается? Почему?
7. Поверните антенну радиоприемника относительно антенны передатчика (или наоборот). Влияет ли это на качество звука? Почему?
8. Попробуйте использовать более длинный провод для антенны. Влияет ли это на качество звука? Влияет ли это на дальность вещания вашего передатчика? Почему?

Задать вопрос эксперту

У вас есть конкретные вопросы по вашему научному проекту? Наша команда ученых-добровольцев может помочь. Наши эксперты не сделают всю работу за вас, но они сделают предложения, дадут рекомендации и помогут устранить неполадки.

Опубликовать вопрос

Варианты

• Попробуйте получить сигнал от вашего АМ-передатчика с помощью собранного вами кристаллического радиоприемника. Вы можете изучить, как относительное расположение приемной и передающей антенн влияет на уровень сигнала в приемнике. Чтобы узнать, как построить кристаллический радиоприемник, см. проект Science Buddies Build Your Own Crystal Radio.
• Попробуйте использовать транзисторную радиобатарейку 9 В вместо 4 батареек типа АА. Какие отличия в сигнале вы заметили?
• Дополнительно. Если у вас есть доступ к осциллографу в школе, попробуйте увидеть сигналы, исходящие от антенны, когда музыкальное устройство выключено, а затем включено. Также подключите +6 В батареи напрямую к генератору, минуя трансформатор, и посмотрите на сигнал. Какие различия или сходства вы видите между этими тремя сигналами?
• Дополнительно. Это крайне примитивный передатчик, поэтому качество звука будет не очень хорошим. Однако вы можете добавить больше блоков в существующую схему и внести улучшения. Что бы вы могли добавить к существующей схеме, чтобы вы могли отодвинуть антенну подальше от радио и по-прежнему слышать музыку? Для более сложной схемы попробуйте следующую ссылку: Bowden, B., 2006. «Micro Power AM Broadcast Transmitter», Bowden’s Hobby Circuits, взято 1 августа 2011 г. http://www.bowdenshobbycircuits.info/page6.htm#amtrans.gif. Чем эта схема отличается от более простой в проекте? Как сравнивается дальность вещания? Можете ли вы связать разницу в производительности с разницей в схемах?

Вакансии

Если вам нравится этот проект, вы можете изучить следующие родственные профессии:

• Руководство по проекту научной ярмарки
• Другие подобные идеи
• Идеи проекта по электричеству и электронике
• Мои любимые

Лента новостей по этой теме



, ,

Процитировать эту страницу

Общая информация о цитировании представлена ​​здесь. Обязательно проверьте форматирование, включая заглавные буквы, для используемого метода и при необходимости обновите цитату.

Стиль MLA

Сотрудники научных друзей. «Сделай свой собственный маломощный AM-радиопередатчик». Научные друзья , 20 нояб. 2020 г., https://www.sciencebuddies.org/science-fair-projects/project-ideas/Elec_p024/electricity-electronics/make-your-own-low-power-am-radio-transmitter. По состоянию на 29 сентября 2022 г.

APA Style

Сотрудники научных друзей. (2020, 20 ноября). Создайте свой собственный маломощный AM-радиопередатчик. Извлекаются из https://www.sciencebuddies.org/science-fair-projects/project-ideas/Elec_p024/electricity-electronics/make-your-own-low-power-am-radio-transmitter

Дата последнего редактирования: 20.11.2020

Ознакомьтесь с нашими научными видео

Мини-дрон с палочками от эскимо

Почему он не смешивается? Откройте для себя эффект бразильского ореха

Гидропоника в 2-литровой бутылке из-под содовой — занятие STEM.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это разные местоположения.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# BEGIN WordPress
c>
RewriteEngine On
RewriteBase / 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл . htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок File Manager .
3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Когда закончите, нажмите  Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Zone.com — электронные комплекты, электронные проекты, электронные схемы, самодельная электроника

FM-радиоприемник TDA7000 с усилителем LM386 Опубликовано 7 июня 2022 г.   •   Категория: FM-радио / приемники Простая схема и простота сборки Самодельный FM-радиоприемник TDA7000 с микросхемой усилителя LM386. Сборка FM-радио всегда интересна любителям электроники. TDA7000, который интегрирует монофонический FM-радио на всем пути от антенного входа до аудиовыхода. Снаружи ИМС TDA7000 имеется только один перестраиваемый LC-контур гетеродина, несколько недорогих керамических конденсаторов и один резистор. TDA7000 значительно снижает затраты на сборку и настройку после производства, поскольку только схема генератора нуждается в настройке во время производства, чтобы установить пределы настроенного диапазона частот. Полное FM-радио может быть сделано достаточно маленьким, чтобы поместиться внутри калькулятора, прикуривателя, брелка для ключей или даже тонких часов. TDA7000 также может использоваться в качестве приемника в таком оборудовании, как беспроводные телефоны, радиостанции CB, радиоуправляемые модели, пейджинговые системы, звуковой канал телевизора или другие системы демодуляции FM. BA1404 Стерео FM-передатчик с усилителем Опубликовано 4 мая 2022 г.   •   Категория: FM-передатчики Соберите довольно простую схему высококачественного стереофонического FM-передатчика, как показано на фото. Схема основана на микросхеме BA1404 от ROHM Semiconductors и усилителе S9018 для расширения диапазона передатчика. BA1404 представляет собой монолитный стереофонический FM-модулятор, который имеет встроенные схемы стереомодулятора, FM-модулятора и ВЧ-усилителя. FM-модулятор может работать на частоте от 76 до 108 МГц, а источник питания для схемы может быть от 6 до 12 вольт. Переносной портативный настольный источник питания 1–32 В, 0–5 А Опубликовано 13 апреля 2022 г.   •   Категория: Источники питания Я слишком долго жил без регулируемого блока питания лабораторного стола. Блок питания, который я использовал для питания большинства своих проектов, слишком часто подвергался короткому замыканию. Я фактически убил 2 случайно и нуждался в замене. В моей мастерской лежало много липо-аккумуляторов 18650, поэтому я решил использовать их для создания портативного регулируемого настольного источника питания, который можно было бы легко перемещать и использовать на ходу. Блок питания состоит из повышающего модуля питания постоянного тока, дисплея напряжения и тока, переключателя, подстроечных потенциометров стандартного размера 10K, XT-60 и балансировочного разъема для зарядки массива из 8×4 аккумуляторов 18650. Усилитель FM-передатчика мощностью 1 Вт Опубликовано в среду, 30 марта 2022 г.   •   Категория: FM-передатчики 1 Вт Усилитель FM-передатчика с разумно сбалансированной конструкцией, специально предназначенной для усиления радиочастот в диапазоне 88–108 МГц. Это может считаться довольно чувствительной конфигурацией при использовании с качественными транзисторами ВЧ-усилителя мощности, триммерами и катушками индуктивности. Он предполагает коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0,1 Вт выходная мощность может быть значительно больше 1 Вт. Транзистор Т1 желательно выбирать исходя из входного напряжения. Для напряжения 12В рекомендуется использовать транзисторы типа 2N4427, КТ920А, КТ934А, КТ904, BLX65, 2SC1970, BLY87. Для напряжения 18-24В возможно использование транзисторов типа 2N3866, 2N3553, КТ922А, BLY91, BLX92A. Вы также можете рассмотреть возможность использования 2N2219 с входным напряжением 12 В, однако это даст выходную мощность около 0,4 Вт. Декодер Arduino DCC Опубликовано 14 марта 2022 г.   •   Категория: Разное Современные модели железных дорог управляются в цифровом виде с использованием протокола Digital Command Control (DCC), аналогичного сетевым пакетам. Эти пакеты данных содержат адрес устройства и набор инструкций, который встроен в виде напряжения переменного тока и подается на железнодорожный путь для управления локомотивами. Большим преимуществом DCC по сравнению с аналоговым управлением постоянным током является то, что вы можете независимо контролировать скорость и направление многих локомотивов на одном и том же железнодорожном пути, а также управлять многими другими осветительными приборами и аксессуарами, используя тот же сигнал и напряжение. Коммерческие декодеры DCC доступны на рынке, однако их стоимость может довольно быстро возрасти, если у вас есть много устройств для управления. К счастью, вы можете самостоятельно собрать простой DCC-декодер Arduino для декодирования DCC-сигнала и управления до 17 светодиодами/аксессуарами на каждый DCC-декодер. Простейший FM-приемник Опубликовано 1 февраля 2022 г.   •   Категория: FM-радио / приемники Это, пожалуй, один из самых простых и маленьких FM-приемников для приема местных FM-станций. Простой дизайн делает его идеальным для карманного FM-приемника. Аудиовыход приемника усиливается микросхемой усилителя LM386, которая может управлять небольшим динамиком или наушниками. Схема питается от трех элементов питания типа ААА или АА. Секция FM-приемника использует два радиочастотных транзистора для преобразования частотно-модулированных сигналов в аудио. Катушка L1 и переменный конденсатор образуют контур настроенного резервуара, который используется для настройки на любые доступные FM-станции. FM-передатчик мощностью 7 Вт Опубликовано 20 января 2022 г.   •   Категория: FM-передатчики Это сборка известного FM-передатчика Veronica. Передатчик был построен на двух отдельных платах. Первая плата (на фото выше) — это сам передатчик Veronica с выходной мощностью 600 мВт при питании от напряжения 12 В или 1 Вт при питании от напряжения 16 В. Вторая плата представляет собой ВЧ-усилитель мощности, в котором используется транзистор 2SC1971 для усиления выходного сигнала Veronica примерно до 7 Вт. Хотя передатчик может питаться от 9-16 В, рекомендуется, чтобы и передатчик, и усилитель питались от напряжения 12 В, поскольку 600 мВт является верхним пределом для управления транзистором 2SC1971. Простой стереофонический FM-передатчик с использованием микроконтроллера AVR Опубликовано вторник, 4 января 2022 г.   •   Категория: FM-передатчики Я был очарован идеей сделать простой стереокодировщик для создания стерео FM-передатчика. Не то чтобы стерео много значило для меня вдали от компьютера. Я использую передатчик FM-радиовещания для передачи выходного сигнала моих компьютеров на FM-радио на кухне, в спальне, на подъездной дорожке и в саду. В этих условиях я считаю, что моно достаточно, будь то музыка или радиопрограммы из Интернета, поскольку я все равно в основном занят чем-то другим. Когда я стою на четвереньках в саду, по локоть сажаю куст, музыка действительно не кажется более сладкой, когда она звучит в стерео. Но это не помешало мне увлечься идеей создания стереокодера. Стерео всегда казалось большим количеством схем и беспокойства из-за небольшой выгоды, которую оно давало. То есть до нескольких недель назад. Стерео FM-приемник Опубликовано Пятница, 24 декабря 2021 г.   •   Категория: FM-радио / приемники Высокочувствительный приемник TEA5711 позволяет принимать удаленные станции на расстоянии более 150 миль (240 км). Хорошая селективность достигается с помощью керамических фильтров с узкой полосой пропускания. Автоматический контроль частоты AFC захватывает станции для приема без дрейфа. Стереоразделение, которое зависит от мощности сигнала, очень заметно на сильных сигналах. А в высококачественных наушниках звук насыщенный, с глубокими базами и высокими высокими частотами, что позволяет часами наслаждаться стереомузыкой. Простой FM-передатчик своими руками Опубликовано 1 октября 2021 г.   •   Категория: FM-передатчики Вы когда-нибудь задумывались, как так получилось, что вы можете просто настроиться на свой любимый канал FM-радио. Более того, когда-нибудь возникало желание создать собственную FM-станцию ​​на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!. Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки. Page 1 из 80: 1 2 3 4 5 6 7 8 9 11 11 12 13 14 15 16 17 18 19 20 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 39 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 7980 Circuit-Zone.com © 2007-2022. Все права защищены.

Сборка АМ-передатчика для использования со старинными радиоприемниками

---

» Перейти к дополнительным материалам

Сегодня одним из распространенных хобби является восстановление старинных радиоприемников. Две такие радиостанции показаны на рис. 1 и рис. 2 .

РИСУНОК 1. Консольный радиоприемник Philco 1938.

---

РИСУНОК 2. Настольная модель радиоприемника Zenith конца 1930-х годов, установленная на коробке динамика, чтобы повысить уровень радио и обеспечить лучший динамик для лучшего звука.

---

Дерево на этих радиоприемниках было обновлено. Их разобрали до шасси; шасси было окрашено в серебристый цвет; заменены лампы, конденсаторы и соединительный провод.

Когда у тебя есть старинное радио, его приятно слушать. К сожалению, содержание современных АМ-радиостанций оставляет желать лучшего. Он состоит в основном из религиозных станций, политических ток-шоу, спортивных ток-шоу, а также музыки госпел и кантри. Нет ничего сравнимого с программами, которые транслировались в период расцвета радиовещания.

Решение этой дилеммы состоит в том, чтобы использовать маломощный AM-передатчик с кварцевым управлением для передачи соответствующего времени материала на старинное радио. Такой АМ-передатчик является предметом этой статьи. Передатчик также можно использовать для любых других желаемых целей. Передатчик можно использовать в соответствии с частью 15 правил FCC, поскольку мощность низкая, а антенна короткая.

В настоящее время Интернет является источником старинной музыки и старых радиопрограмм. Пандора, You Tube, Google Play, Spotify и oldradioprograms.us являются примерами таких источников. Большинство из этих сайтов имеют бесплатные услуги. У некоторых есть премиальные услуги по цене.

Sirius XM обеспечивает потоковое вещание в Интернете для клиентов, подписавшихся на их службу спутникового радио. Канал Sirius XM 73 — «Перекресток 40-х» — подходит для старинных радиоприемников. Винтажную музыку также можно получить на аудио компакт-дисках и старых виниловых пластинках; иногда с FM-радио на аудиокассетах.

AM-передатчик может получать источник модуляции от компьютера, интернет-радио, смартфона (возможно, с аудиоадаптером Bluetooth), деки для аудио компакт-дисков, кассетной деки или проигрывателя виниловых пластинок с предусилителем. Вход для передатчиков — разъем RCA.

Для некоторых источников может потребоваться кабель с разъемами RCA на одном конце и стереоразъемом 3,5 мм на другом конце. Одним из уникальных приложений является использование двух AM-передатчиков разных частот со стереоисточником (например, декой проигрывателя компакт-дисков) музыки в винтажном стиле для трансляции на два отдельных старинных радиоприемника, обеспечивающих то, что можно было бы назвать старинным стерео.

Передатчик

Генератор передатчика использует один вентиль цифрового шестнадцатеричного инвертора в качестве усилителя. Принципиальная схема передатчика дана в Прилагается рисунок 3 (и включен в файлы для загрузки) и список деталей .

РИСУНОК 3. Схема АМ-передатчика.

---

Передатчик имеет несколько уникальных особенностей. Выбирается частота вещания, которая не используется ни одной местной или мощной станцией. Поскольку кристаллы для частот AM найти довольно сложно, используется кристалл с частотой, в четыре раза превышающей желаемую частоту диапазона AM (коротковолновый кристалл).

Двойной D-триггер используется для деления частоты на четыре. Модулятор представляет собой модифицированную ячейку Гилберта с нагрузкой, настроенной на частоту вещания. За ним следует буферный усилитель BUF634.

Буферный усилитель оснащен приклеивающимся радиатором. Антенна представляет собой медную трубку диаметром 1/4 дюйма, изогнутую в виде круга диаметром один метр. Антенна настраивается на частоту вещания установленным параллельно ей конденсатором. Эта антенна намного эффективнее, чем прямой провод длиной три метра. Для тестирования предусмотрен встроенный генератор 1000 Гц, а также переключатель для переключения генератора на аудиовход передатчика. Блок питания содержит три регулятора напряжения для обеспечения трех необходимых напряжений: 24 вольта; 12 вольт; и 5 вольт.

Настроенные цепи

В передатчике есть две настроенные цепи, для которых необходимо рассчитать емкость на основе выбранной частоты диапазона AM. Индуктивность, используемая в настроенной цепи в модуляторе, составляет 49,7 мГн. Это делается путем намотки 30 витков провода номер 24 на ферритовый сердечник Amidon FT-50-61. Уравнение для расчета емкости для резонанса с этим индуктором:

, где 2π = 6,28; F = частота; и L = индуктивность.

Для катушки индуктивности, приведенной выше, уравнение принимает вид:

, где F = 1510 кГц (1,51 x 10 ⁶ ) и C = 224 пФ (224 x 10 ^-12 Фарад).

Ближайшее стандартное значение 220 пФ.

Индуктивность метровой круглой антенны, которую я использовал, составила 3 ​​мГн. Таким образом, уравнение для расчета емкости параллельно с антенной:

, где F = 1510 кГц и C = 0,00362 мкФ (0,00362 x 10 ^-6 Фарад). Ближайшее стандартное значение составляет 0,0033 мкФ.

Выберите ближайшее доступное значение емкости. Можно использовать переменный конденсатор на индуктивностях и настроить на максимальное выходное напряжение. Имейте в виду, что небольшие переменные конденсаторы с такой большой емкостью встречаются нечасто.

Закупка деталей

Большинство деталей можно приобрести у онлайн-дистрибьюторов, таких как Mouser и Digi-Key. Медную трубу для рамочной антенны можно приобрести в хозяйственном магазине. Труба размером в четверть дюйма используется для подачи воды в льдогенераторы.

Ферритовый сердечник для катушки индуктивности модулятора можно приобрести в Интернете в компании Amidon Associates. В то время как у дистрибьюторов есть кристаллы, лучший запас доступен онлайн на сайте AF4K. Приклеиваемый радиатор для буфера BUF634 можно приобрести в Интернете на сайте Jameco Electronics. Печатная плата была изготовлена ​​компанией FAR Circuits в Данди, штат Иллинойс. Синфазный дроссель был излишним элементом. Его можно опустить, если он не может быть найден. Просто подключите провода 24 В переменного тока к входу переменного тока диодного моста DB1.

Конструкция

Схема построена на печатной плате размером 5-7/8 дюйма на 6-3/4 дюйма. Схема печатной платы (печатной платы) со стороны пайки показана на рис. 4 .

РИСУНОК 4. Схема печатной платы преобразователя.

---

Схема размещения деталей показана на Рис. 5.

РИСУНОК 5. Схема размещения деталей печатной платы.

---

Изображение готовой платы показано на Рисунок 6 .

РИСУНОК 6. Плата передатчика AM.

---

Изображение рамочной антенны показано на Рис. 7.

РИСУНОК 7. Рамочная антенна.

---

Заделка медной трубы рамочной антенны показана на рис. 8 .

РИСУНОК 8. Крупный план оконечной нагрузки рамочной антенны с прикрепленным конденсатором C11.

---

Концы трубы крепятся лентой к изолятору, например к ручке зубной щетки. К концам трубы припаяны подводящие провода. Отводящие провода заканчиваются зажимами mini-gator для крепления антенны к передатчику. Конденсатор С11 присоединен поперек подводящих проводов. Трансформатор не установлен на печатной плате, а находится вне ее. Трансформатор и печатная плата могут быть установлены на деревянной макетной плате.

Настройка

После сборки преобразователя требуется очень небольшая настройка. При наличии осциллографа можно включить встроенный аудиогенератор и проверить форму модулированного сигнала. Это должно выглядеть как график в Рисунок 9 .

РИСУНОК 9. Реакция передатчика (нижняя кривая) на синусоидальную модуляцию (верхняя кривая).

---

Верхний сигнал — это сигнал модуляции, а нижний — модулированный выходной сигнал передатчика. Включив музыкальный звук в передатчик, установите уровень модуляции таким образом, чтобы передатчик прерывался каждые несколько секунд.

Музыка содержит много шипов. Если бы модуляция была настроена таким образом, чтобы передатчик никогда не обрывался, то уровень модуляции был бы слишком низким.

Надеюсь, вы подумаете о приобретении и/или восстановлении старинного радиоприемника. Нет ничего лучше, чем слушать винтажную музыку на винтажном оборудовании. NV

---

Список деталей

Резисторы (все 1/4 Вт)
Р1	4,7 мегабайта
Р2	560 Ом
Р3, Р9, Р14	27К
Р4, Р10, Р11, Р18	10К
Р5	220К
Р6	33К
Р7	330 Ом
Р8	4. 7К
Р12, Р21	10K Миниатюрный подстроечный резистор
Р13	6,8К
Р15	Потенциометр 50K
Р16, Р19	20К
Р17, Р20 907:30	82К
Конденсаторы (50 вольт, если не указано иное)
С1, С2	68 пФ
С3	0,001 мкФ
С4	0,56 мкФ
С5	Зависит от выбранной частоты. См. раздел о настроенных цепях.
С6, С7, С10	0,1 мкФ
С8, С9, С17, С18	10 мкФ Электролитический 16 В 907:30
С11	Зависит от выбранной частоты. См. раздел о настроенных цепях. Конденсатор установлен на рамочной антенне, а не на печатной плате.
С12	0,33 мкФ
С13, С14	0,01 мкФ
С15	470 мкФ Электролитический 50 В
С16	33 мкФ Электролитический 35 В
Полупроводники
IC1	MC74HCUO4N Шестигранный инвертор
ИК2	HD74LS74 Двойной D-триггер
IC3	BUF634 Высокоскоростной буфер
IC4, IC5	F351 Операционный усилитель
IC6	7824 Регулятор напряжения
IC7	78L12 Регулятор напряжения
IC8	78L05 Регулятор напряжения
ТР1, ТР2, ТР3	2N3904 Транзистор
ДБ1	DB102 Диодный мост
Д1, Д2	1N914 Диоды
Разное
CR1	Кристалл, в четыре раза превышающий желаемую частоту передатчика.
L1	Индуктор: 30 витков провода 24 калибра на сердечнике FT-50-61.
А1	Рамочная антенна: медная трубка с наружным диаметром 1/4 дюйма, согнутая в один круг диаметром один метр. 907:30
С1	Ползунковый переключатель DPDT
Т1	Трансформатор вторичной обмотки 24 В, один ампер; Мышьер 553-F-45X.
	Медная печатная плата 5-7/8” x 6-3/4”
Дж1	Гнездо RCA phono, установленное на печатной плате; Mouser 490-RCJ-041.
	Шнур питания для трансформатора.
	Радиатор для буферной микросхемы BUF634; Джамеко № 2213472. 907:30
КМЦ	Синфазный режим cCoke 3,3 мГн на секцию.
	Два зажима Mini-Gator

---

Загрузки

202001-Williams.zip

Что в почтовом индексе?
Схема

Сборка АМ-радиопередатчика

Сборка AM-радиопередатчика

Вы когда-нибудь хотели послушать современную музыку или старое радио? передачи на вашем старинном радио? Теперь вы можете!

Phil’s Old Radios представляет Li’l 7, высококачественный вещательный AM-передатчик, который вы можете построить в дома менее чем за 50 долларов. Он может транслировать в любом месте обычного AM-радиодиапазона и принимает обычный звук вход. Просто подключите проигрыватель компакт-дисков или iPod, включи Li’l 7 и послушай, как играет твоя любимая музыка по старинному радио в любом месте вашего дома.

Вот изображение Li’l 7, построенное Филом.

Дуглас Херигстад ​​сделал более декоративный корпус для своей Li’l 7, переработка пустого шкафа из 1936 Канадское радио «Викинг».

Еще один подход виден в этом Li’l 7, построенном Волкером в Италия. Он использовал методы старой школы, строя передатчик на деревянной макетной плате с открытой проводкой.

Вы можете прочитать больше о версии Волкера в конце этой статьи.

Li’l 7 был разработан коллекционером радио Уолтером Хескесом. Он обеспечивает хорошее качество звука и изготовлен из недорогие, доступные запчасти. Работает от одного 117L7 трубки (отсюда и название), у этого передатчика достаточно мощности, чтобы достичь любое место в вашем доме, но для работы не требуется лицензии.

На этих страницах вы найдете полные инструкции по сборке, принципиальная схема, список деталей и объяснение того, как передатчик работает.

Li’l 7 может быть построен за вечер или два любым человеком с средние навыки пайки. Если вы никогда не собирали электронный комплект раньше, лучше получить помощь от кого-то еще опытный (местный клуб радиоколлекционеров — отличный место, где можно найти помощь). Поскольку в Li’l 7 используется домашний ток в 120 вольт, пожалуйста, соблюдайте обычные меры предосторожности при строительстве и использовании Это.

И Уолтер, и я построили работающие передатчики, используя эту конструкцию. Мы надеемся, что вам понравится Li’l 7 так же, как и нам. Если сделаете, пришлите некоторое электронное письмо, чтобы сообщить нам, как вам это нравится!

Если вас интересует портативный AM-передатчик, ознакомьтесь с Проект A-1 Minicaster в другом месте этого раздела.

Список деталей

Детали с номерами деталей AES можно приобрести в Antique Electronic Supply, 6221 South Maple Avenue, Темпе, Аризона США 85283 (480) 820-5411. Остальные части можно получить в Radio Shack и Mouser Electronics на момент написания этой статьи. Обратите внимание, что каждый поставщик время от времени меняет запасы, поэтому некоторые детали могут иметь разную стоимость. каталожные номера и цены в будущем. Другие хорошие поставщики запчастей включают Allied Electronics и Digi-Key.

Деталь	Описание	Деталь №	Количество	Цена (шт.)
С1	Керамический конденсатор 220 пф	АЭС C-D220-6000	1	0,44
С2	Конденсатор . 01мф 600В 907:30	АЭС C-RD01-600	1	0,59
С3, С4	Конденсатор электролитический 22мф 160в	АЭС С-ET22-160	2	0,98
С5	Слюдяной конденсатор 68 пф	АЕС C-SM68	1	0,45
С6	Слюдяной конденсатор 150 пф	АЕС C-SM150	1	0,51
J1	Счетверенный разъем RCA для наушников	Радиомагазин 274-322	1	1,69
J2	8-контактный разъем для трубки 907:30	АЭС П-СТ8-209М	1	2,70
L1	ВЧ катушка	АЭС П-С70-РФ	1	7,95
Р1	сборка лампы 12в	Радиорубка 272-336	1	2,59
R1	Резистор 47 кОм 1/2 Вт	АЕС Р-А47К	1	0,08
Р2, С1	100K потенциометр и переключатель	Mouser 31VM501-F	1	1,72
R3	Резистор 10 кОм 1/2 Вт 907:30	АЭС Р-А10К	1	0,08
Т1	120В/12В Силовой трансформатор	АЕС P-T442	1	16,95
V1	Труба 117Л7 или 117М7	АЕС 117L7	1	6,60 907:30
Разное	шнур питания 120В	АЕС S-W104	1	1,50
Разное	Антенный провод (24 калибра, эмаль)	АЕС S-WL3-612	1	3. 00
Разное	Набор инструментов для выравнивания 907:30	АЕС S-T9304	1	1,25
Разное	Перфорированная проектная доска		1

В комплект инструментов для выравнивания входит инструмент, который можно использовать для регулировки катушки.

В зависимости от того, что вы планируете использовать в качестве источника звука, вам также может понадобиться чтобы получить подходящий адаптер, чтобы подключить источник к аудиовходу Li’l 7 (J1 на схеме). Radio Shack продает широкий ассортимент адаптеров для преобразования между штекерами Phono, стереофоническими мини-штекерами и т. д.

Прямоугольник из перфорированной доски сделает удобную основание для монтажа компонентов внутри вашего шкафа. Если вы используете непроводящий пластиковый шкаф и осторожно устанавливайте вещи, вы можете быть можно обойтись без этой детали, подключая более мелкие компоненты напрямую от точка к точке между основными компонентами.

Если вы планируете экспериментировать с разными антеннами, вы можете также добавьте связующую стойку или аналогичный терминал, чтобы упростить подключение и отключение антенных проводов.

Рассмотрите возможность добавления быстродействующего предохранителя на 2 А последовательно между входом сети переменного тока и выключателем питания. Этот предохранитель защитит компоненты цепи от возможного повреждения в случае короткого замыкания.

Используйте для этого проекта двужильный шнур питания. Трехжильный шнур не годится. Если вам посчастливилось использовать шнур с тремя штырями, потому что он у вас завалялся, оставьте третий контакт ни к чему.

Принципиальная схема

Эта схема будет напечатана на одном листе бумаги размером 8,5 x 11, если вы распечатайте его без каких-либо полей или информации верхнего/нижнего колонтитула. Мы предлагаем что вы сохраняете файл изображения и распечатываете его из программы рисования вместо того, чтобы печатать эту веб-страницу из браузера. Чтобы сохранить изображение в Internet Explorer, щелкните правой кнопкой мыши в любом месте схемы, затем выберите «Сохранить изображение как».

Если вы не знакомы со схемами, в ARRL есть хорошая статья для начинающих о том, как их читать. (Часть 1, Часть 2).

Инструкции по сборке

Первым шагом в создании передатчика Li’l 7 AM является приобрести все необходимые детали. Если вы опытный строитель, вы можете найти многие из этих частей в вашем мусорный ящик. Для достижения наилучших результатов мы рекомендуем придерживаться значения, указанные в списке деталей.

Если вы еще этого не сделали, распечатайте эти инструкции и схематический. Прочтите все инструкции прежде чем начать что-либо строить.

Корпус

Вы можете построить Li’l 7 на макетной плате или в любом пластике. или металлическая коробка размером примерно 6 x 6 x 3 дюйма. И AES, и Radio Shack поставить подходящие корпуса. Уолтер построил его устройство в изготовленном на заказ металлическом ящике, пока я спасал старая пластиковая коробка, которая как раз оказалась подходящего размера. если ты металлообрабатывающего инструмента у меня нет, с пластиком, конечно, работать легче.

Если вы выбрали металлический корпус, вы можете добавить перфорированная доска в ваш список покупок, чтобы обеспечить безопасность монтажная поверхность для ваших компонентов. Если ваш корпус пластик, вы можете установить свои более мелкие компоненты точка-точка между основными компонентами и пропустить перфорированную плату.

Вот изображение верстака Уолтера, показывающее оригинал Лил 7 в действии. Он виден в правом нижнем углу, расположен в металлический корпус по индивидуальному заказу. В верхней части Li’l 7 видны Лампа 117Л7/М7 и трансформатор Т1. Вальтер Зенит ТрансОкеан Модель 1000 служит тестовым приемником. Также показано на картинке, хотя в настоящее время не используется, это самодельный тестовый динамик, используемый для ремонта радио и тестер тусклых ламп.

Варианты разъемов

В списке деталей предлагается 4-штекерный разъем фонокорректора для обеспечения удобные точки подключения для вашей антенны и любого входа соединители, которые вы планируете использовать. Фил использует портативный компакт-диск/кассету. разъем для наушников проигрывателя для входа с использованием стереокабеля mini-to-mini с плеера на Li’l 7, а затем на Radio Shack стерео/мини-в-моно/фоно адаптер для завершения подключения. Только два из четырех доступных разъемов используются (один для аудиовхода, другой для вывода). В зависимости от того, что вы хотите использовать в качестве входа, вы можете заменить групповое радио / фоноразъем сборка с винтовыми зажимами или другими типами соединителей. Или, если вы хотите использовать передатчик с более чем одним устройством ввода, вы можете подключите входные разъемы параллельно друг к другу, используя предложенный групповой разъем.

Если вы планируете экспериментировать с различными антеннами, вам также может понадобиться использовать зажим или аналогичный соединитель на конце антенны, а не чем постоянно припаивать провод антенны.

Макет

Расположение частей имеет большое значение в простоте конструкции. Макет не слишком критичен в этой схеме. Просто постарайтесь сохранить связанные части близко друг к другу, не делая сборку настолько плотной, что с ней трудно работать в вашем корпусе. Обратите внимание, что ряд компонентов подключается к заземлению шасси; это может помочь вам придумать разумный макет.

Мы с Уолтером построили наши устройства с трубкой, торчащей сверху. что облегчает монтаж патрубка трубки, но также подвергает трубку возможное повреждение. Вы также можете установить трубку внутри коробки, установив патрубок трубки сбоку с помощью углового кронштейна. Если заткнуть трубку, обязательно предусмотрите несколько вентиляционных отверстий.

Имейте в виду, что вам нужно будет отрегулировать РЧ-катушку L1 после сборки передатчика. Одним из способов крепления катушки является просверливание небольшого отверстия в задней или верхней части корпуса. ваш корпус и приклейте маленькую трубку катушки через отверстие, позволяя доступ для регулировки. Также можно приклеить большую часть катушки прямо на ваш корпус. Клей может не понадобиться, если катушка поставляется с креплением. выступ или зажим, который входит в сквозное отверстие корпуса и фиксирует катушка в сборе к шасси. Используйте клей экономно и не покрывайте катушка с клеем; клей может повлиять на индуктивность катушки.

Корпус

Как только у вас будет разумная планировка, сделайте эскиз и установите все детали. в сторону, пока вы создаете необходимые отверстия или точки крепления в своей коробке или макетная плата.

После создания отверстий и точек крепления выполните пробную сборку все прикрепленные компоненты, чтобы убедиться, что все будет соответствовать плану. Это время, чтобы сделать любую последнюю минуту ревизии, прежде чем вы запустите паяльник. Вы также должны спланируйте порядок, в котором вы будете прикреплять детали.

Сборка

Теперь пришло время начать все подключать. Работайте медленно и сверяйте каждую деталь со схемой и списком деталей по мере продвижения. Помните старый анекдот: «У меня нет времени, чтобы сделать это правильно, но У меня есть время все переделать!»

Начните с монтажа основных компонентов — ламповой розетки, трансформатора, потенциометр и переключатель, сигнальная лампочка и разъемы. Как только эти большие части на месте, подключите меньшие.

Важно правильно подключить катушку — если вы этого не сделаете, передатчик может вообще не работать. Цифры 1-2-3-4, показанные на Схема соответствует номерам контактов на РЧ-катушке, как показано в листе данных, включенном в часть AES. Красная точка на катушка помогает вам идентифицировать контакты; он расположен между штифтами 1 и 2. Схема контактов и красной точки появляется в нижней левый угол схемы. Важно: номера контактов на схема дана так, как будто вы держите катушку в сборе так, что большая из двух катушек ближе к вам.

При первоначальной сборке оставьте соединения катушек распаян, пока вы не протестируете устройство и не подтвердите, что катушка работает правильно. Это облегчит изменение вещи вокруг, если вы получили что-то назад.

На схеме обратите внимание, что три точки отмечены символом земли. Все они должны быть соединены вместе (это правило схематического рисования объяснено в схематическом руководстве, упомянутом ранее). Не подключайте их ни к чему другому.

Когда все подключено, потратьте пять минут, чтобы перепроверить каждый подключение по схеме, обращая особое внимание на значения на похожих компонентах.

Конфигурация антенны

Лучшая антенна для этого передатчика — вертикальная антенна. четыре фута в высоту. Подойдет практически любой провод, хотя дешевая штыревая (телескопическая) антенна, прикрепленная вертикально к корпус придаст более аккуратный вид. Там Есть много местных факторов, которые будут влиять на небольшой передатчик, например, электропроводка и сантехника внутри вашего дома, близлежащие источники излучения и так далее. Не стесняйтесь экспериментировать с конфигурацией вашей антенны. Более длинная антенна однако не обязательно дает лучшую производительность.

Настройка передатчика

Момент истины почти наступил. Теперь пришло время настроить передатчик для трансляции в тихом месте на местном AM-диапазоне. Прежде чем подключить передатчик, включите ближайшую AM-радиостанцию ​​и попытайтесь найти самое тихое место на циферблате между 800 и 1000. Убедитесь, что что все остальное на месте и подключено — ваш источник ввода, антенна и регулировочный инструмент для регулировки катушки L1.

Вот как настроить передатчик:

1. Отсоедините провод антенны от передатчика.
2. Включите Lil’7.
3. Подключите источник модуляции (кассетный проигрыватель, фонокорректор и т. д.) к входному разъему передатчика Li’l 7.
4. Включите источник модуляции.
5. Включите ближайший AM-приемник и увеличьте громкость примерно наполовину.
6. Подождите две минуты, пока все три блока прогреются.
7. Настройте приемник на чистое место между 800 и 1000 в диапазоне АМ-вещания.
8. Используя инструмент для регулировки катушки, медленно поворачивайте сердечник катушки, пока не услышите звук источника модуляции, воспроизводимый через приемник.
9. Отрегулируйте ручку настройки вашего AM-приемника так, чтобы у вас было минимально возможное гетеродинирование (свист или интерференция) с соседними станциями на шкале.
10. При необходимости отрегулируйте сердечник катушки, чтобы получить максимальную громкость звука в AM-приемнике.
11. Снова подключите антенный провод к передатчику Li’l 7 AM.

Сработало?

На этом этапе у вас должен быть работающий AM-передатчик. Если вы вообще не слышите никакого звука, выключите все питание, верните Li’l 7 обратно на верстак и проверьте всю проводку по схеме на случай, если вы что-то неправильно подключили. Помните, неправильно подключенная катушка может помешать работе передатчика. Если сигнал слышен, но слаб, проверьте входные уровни на вашем источнике модуляции и повторите процедуру настройки с самого начала. Если вы используете разъем для наушников в качестве источника, вам может потребоваться увеличить громкость.

Если ваш передатчик работает правильно, завершите пайку соединений катушки. Готово!

Опять же, характеристики антенны могут сильно повлиять на производительность. маломощных передатчиков. Вы можете получить очень разные результаты, используя различной длины и конфигурации. Характеристики вашей антенны также влияет на то, насколько он направлен (т. е. насколько сильно он передает в определенном направлении). Нет ни одной идеальной антенны для каждого местоположения, так что будьте готовы немного поэкспериментировать, прежде чем найти лучшее решение для вашей конкретной установки. Конструкция антенны может быть довольно сложным. Если вам интересна тема, загляните в вашей местной библиотеке — есть несколько книг по этому предмету.

Уточнения

Поскольку мы впервые опубликовали этот дизайн, коллега-коллекционер Рон Олекса написал: чтобы предложить добавить предохранитель в качестве дополнительного фактора безопасности. Предохранитель сведет к минимуму ущерб в случае случайного короткого замыкания. цепь во время тестирования или использования Li’l 7. Мы рекомендуем подключать 2-амперный плавкий предохранитель между выключателем и сетевой шнур переменного тока 120В.

Если у вас есть другие улучшения или предложения, пожалуйста, отправить их вместе чтобы мы могли поделиться ими с другими экспериментаторами.

Как работает Li’l 7

Сердцем передатчика Li’l 7 является трубка 117L7/M7 GT. (Обратите внимание, что 117L7 и трубы 117М7 взаимозаменяемы. В некоторых ссылках может быть указано одно или другое, или используйте номер 117L7/M7.) В одном конверте эта трубка сочетает в себе диод и пентод. Его нить работает от 117 вольт, что упрощает источник питания. Вот внутренности трубы.

Диодная часть трубки выпрямляет входящее линейное напряжение переменного тока, превращая его в серию импульсов постоянного тока. Электролитические конденсаторы С3 и C4 смягчает эти импульсы и обеспечивает плавное напряжение B+.

Настоятельно рекомендуется использовать изолирующий трансформатор T1. Хотя передатчик будет работать без него, он предотвращает возможную опасность удара током, когда шасси или любая другая нормально заземленная точка. Любой небольшой трансформатор, поставляющий до 150 вольт на несколько миллиампер будет работать. Трансформатор также обеспечивает 12 вольт переменного тока, которые мы использовали для питания контрольной лампы.

Пентодная часть лампы сочетает в себе генератор и модулятор. Новизна этой схемы в том, что экран пентода возвращается на землю а не на B+, как можно было бы ожидать. Вход модуляции изменяет напряжение экрана пентода примерно на 1 вольт выше и ниже потенциала земли.

Цепь через катод (вывод 8) и сетку подавителя (вывод 4) колеблется с частотой, определяемой LC-контуром, состоящим из конденсатора C6 подключен к первичной обмотке настраиваемой катушки. Это становится несущей волной. Несущая волна модулируется (или формируется) электронами, инжектируемыми на пентод. экран источником модуляции. Оба электрона колеблются на носителе частоты и модулируются на частоте сигнала, прежде чем они попадут на пластину и отойди от антенны. Затем приемник обнаруживает эти электроны и удаляет их. несущая волна из сигнала модуляции, которая усиливается и преобразуется обратно в слышимый звук.

Вы можете изменить частоту вещания Li’l 7, перемещая железный сердечник катушки или изменением емкости конденсатора С6. С C6 на 150pf генератор настраивается на свободную пятно около середины (800–1000 кГц) диапазона AM-вещания. Меньшее значение конденсатора C6 увеличивает частоту генератора; большее значение уменьшается Частота. Можно поэкспериментировать, поставив конденсатор на 68 пФ последовательно с конденсатором 150 пФ, чтобы снизить общую емкость примерно до 50 пФ. При таком значении вы сможете настроить Li’l 7 на верхний предел диапазона частот. полоса вещания, возможно, около 1700 кГц или выше. Чтобы настроить нижний конец диапазон, попробуйте поставить конденсатор на 68 пф параллельно конденсатору на 150 пф, чтобы поднять C6 примерно до 220 пф. Идея состоит в том, чтобы настроить ваш передатчик на частоту который лучше всего работает в ваших условиях.

Если вы действительно предприимчивы, установите поворотный переключатель последовательно с разными ступенчатые значения C6 (например, 50 пФ, 150 пФ, 200 пФ, 300 пФ), чтобы настройка в широком диапазоне частот вещания. Эта функция выбора сделает передатчик универсальным для регионов, где практически невозможно найти свободный канал в середине полосы вещания. Это также весело доработать рабочий проект.

Возможные источники модуляции включают звуковую катушку динамика радиоприемника, хрустальный микрофон или пьезоэлектрический фоно-картридж, выходные клеммы ленты AM/FM-приемника или разъем для наушников радиоприемника, магнитофона или проигрывателя компакт-дисков.

Li’l 7, европейский стиль

В 2014 году коллега-коллекционер Фолькер из Италии прислал мне фотографии своего Li’l 7 вместе со схемой, переведенной на немецкий и итальянский языки.

Он использовал методы, которые использовались в первые дни радио, базируя передатчик на деревянной платформе и обходясь без шкафа. Он также использовал зажимы Fahnestock и прямоугольную шинную проводку, напоминающую о былых днях.

Подобно старомодным макетным платам, версия Волкера имеет открытую проводку, представляющую опасность поражения электрическим током. Очевидно, что этот стиль не рекомендуется для детей! Сделай , а не , используйте эту технику, если ваша семья включает всех, у кого нет здравого смысла избегать прикосновения к оголенным проводам.

Если вы построили передатчик Li’l 7 и хотите поделиться своими фотографиями, пришлите мне электронное письмо.

---

Этот проект радиостроения, включая все описания, схемы, фотографии и базовую электронную конструкцию, опубликован здесь для некоммерческого использования радиолюбителями.
