Работа датчика движения. Принцип работы датчика движения: как работают разные типы сенсоров

Как работают инфракрасные датчики движения. Что такое микроволновые и ультразвуковые детекторы. Какие бывают зоны обнаружения у датчиков движения. Как правильно настроить и установить датчик движения.

Принцип работы инфракрасного датчика движения

Инфракрасные (ИК) датчики движения являются одними из самых распространенных. Их принцип работы основан на обнаружении изменений теплового (инфракрасного) излучения в зоне действия сенсора.

Как работает ИК-датчик движения:

1. Чувствительный элемент постоянно измеряет уровень ИК-излучения в помещении
2. При появлении теплого объекта (человека или животного) уровень излучения резко меняется
3. Электронная схема фиксирует это изменение и подает сигнал на исполнительное устройство

Преимущества ИК-датчиков:

• Низкое энергопотребление
• Невысокая стоимость
• Нечувствительность к сквознякам

Недостатки:

• Возможны ложные срабатывания от источников тепла (обогреватели, кондиционеры)
• Снижение чувствительности при высокой температуре окружающей среды

Принцип работы микроволнового датчика движения

Микроволновые датчики излучают высокочастотные электромагнитные волны и анализируют их отражение от окружающих объектов. Принцип работы схож с радаром.

Алгоритм работы микроволнового сенсора:

1. Датчик излучает микроволны определенной частоты
2. Волны отражаются от неподвижных объектов с постоянной частотой
3. При появлении движущегося объекта частота отраженного сигнала изменяется
4. Электронная схема фиксирует это изменение и активирует исполнительное устройство

Преимущества микроволновых датчиков:

• Высокая чувствительность даже к небольшим движениям
• Способность обнаруживать движение через тонкие преграды
• Нечувствительность к перепадам температуры

Недостатки:

• Высокое энергопотребление
• Возможность ложных срабатываний от движущихся металлических объектов

Принцип работы ультразвукового датчика движения

Ультразвуковые датчики работают по принципу эхолокации. Они излучают звуковые волны высокой частоты и анализируют их отражение.

Как работает ультразвуковой сенсор движения:

1. Излучатель генерирует ультразвуковые импульсы
2. Импульсы отражаются от окружающих объектов и возвращаются к приемнику
3. При появлении движущегося объекта меняется время возврата отраженного сигнала
4. Электронная схема фиксирует это изменение и активирует исполнительное устройство

Преимущества ультразвуковых датчиков:

• Высокая чувствительность к любым движениям
• Способность работать в полной темноте
• Нечувствительность к пыли и загрязнениям

Недостатки:

• Возможность ложных срабатываний от движения воздуха
• Неспособность работать в условиях сильного шума

Зоны обнаружения датчиков движения

Зона обнаружения — это пространство, в котором датчик способен фиксировать движение. От нее зависит эффективность работы устройства.

Основные параметры зоны обнаружения:

• Дальность действия — максимальное расстояние, на котором датчик способен обнаружить движение
• Угол обзора — ширина сектора, в котором работает сенсор
• Мертвые зоны — участки, где датчик не может обнаружить движение

Как правильно выбрать зону обнаружения:

1. Определите размеры помещения и необходимую площадь покрытия
2. Выберите датчик с подходящей дальностью действия и углом обзора
3. Учитывайте наличие препятствий, которые могут создавать мертвые зоны
4. При необходимости используйте несколько датчиков для полного покрытия пространства

Как правильно установить датчик движения

Правильная установка датчика движения обеспечивает его эффективную работу и минимизирует количество ложных срабатываний.

Основные правила монтажа датчика движения:

1. Выберите оптимальное место с учетом зоны обнаружения и возможных помех
2. Установите датчик на высоте 2-2,5 метра от пола
3. Направьте сенсор под небольшим углом вниз для лучшего обзора
4. Избегайте установки напротив окон, дверей и источников тепла
5. Закрепите датчик надежно, чтобы исключить его случайное смещение

Чего следует избегать при установке:

• Не размещайте датчик вблизи вентиляционных отверстий
• Избегайте прямого попадания солнечных лучей на сенсор
• Не устанавливайте устройство в местах с сильными электромагнитными помехами

Настройка чувствительности датчика движения

Правильная настройка чувствительности позволяет избежать ложных срабатываний и обеспечить надежную работу датчика движения.

Как настроить чувствительность:

1. Начните с минимальной чувствительности
2. Постепенно увеличивайте ее, проверяя работу датчика
3. Найдите оптимальный баланс между надежным обнаружением и отсутствием ложных срабатываний
4. Учитывайте специфику помещения (наличие животных, сквозняков и т.д.)

На что обратить внимание при настройке:

• Размер объектов, которые должен обнаруживать датчик
• Скорость движения этих объектов
• Наличие источников помех в зоне действия сенсора

Комбинированные датчики движения

Комбинированные датчики объединяют в себе несколько технологий обнаружения движения, что позволяет повысить надежность и снизить вероятность ложных срабатываний.

Преимущества комбинированных датчиков:

• Высокая точность обнаружения движения
• Меньшее количество ложных срабатываний
• Возможность работы в сложных условиях

Популярные комбинации технологий:

1. ИК + микроволновый сенсор
2. ИК + ультразвуковой датчик
3. Микроволновый + ультразвуковой сенсор

Выбор комбинированного датчика зависит от конкретных условий применения и требований к системе безопасности.

Применение датчиков движения в системах безопасности

Датчики движения являются важным элементом современных систем безопасности. Они позволяют обнаруживать несанкционированное проникновение и автоматизировать работу охранного оборудования.

Основные области применения датчиков движения в системах безопасности:

• Охрана периметра территории
• Контроль доступа в помещения
• Активация систем видеонаблюдения
• Управление освещением в целях безопасности

Как интегрировать датчики движения в систему безопасности:

1. Определите ключевые зоны, требующие контроля движения
2. Выберите подходящие типы датчиков для каждой зоны
3. Интегрируйте датчики с центральным контроллером системы безопасности
4. Настройте алгоритмы реагирования на срабатывание датчиков
5. Проведите тестирование и отладку всей системы

При правильном подборе и настройке датчики движения значительно повышают эффективность систем безопасности, обеспечивая своевременное обнаружение потенциальных угроз.

Как работает инфракрасный датчик движения: конструкция, настройка

Датчик движения – обязательный элемент охранных систем. Он позволяет своевременно обнаружить проникновение на объект и информировать о нем владельца и мониторинговый пульт.

Чаще всего в частных домах, квартирах и офисах используется инфракрасное устройство. Оно отличается простотой работы и высокой точностью распознавания. Именно о нем мы сегодня поговорим.

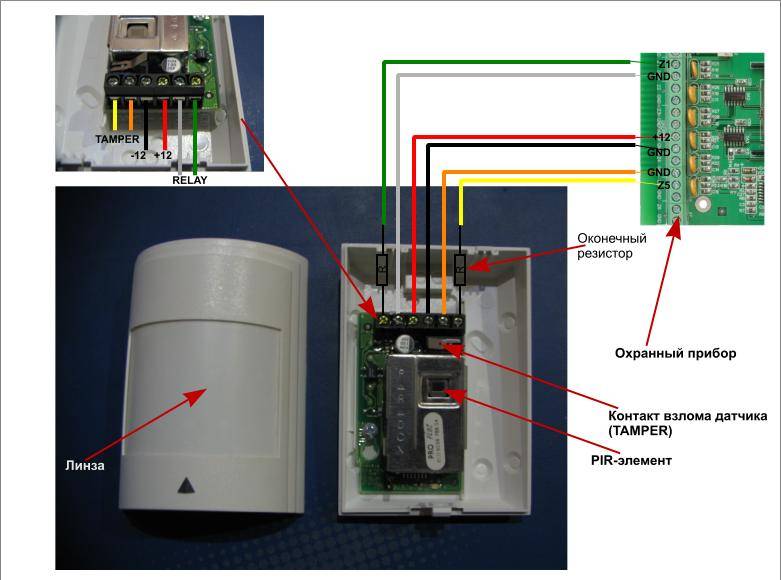

Суть работы инфракрасного датчика

Принцип работы основан на обнаружении и регистрации теплового излучения, исходящего от объекта в зоне обслуживания. Как известно, живое существо теплее окружающей среде. Именно разница в температуре вызывает срабатывание датчика.

Для регистрации теплового излучения используется система линз, расположенных вокруг чувствительного фотоэлемента. Датчики имеют от 20 до 60 линз, чем их больше, тем чувствительнее устройство.

Принцип работы таков:

• линзы фокусируют инфракрасное излучение на пиросенсоре;
• сигналы от сенсора передаются микропроцессору;
• микропроцессор превращает их в числовые данные для анализа;
• проводится анализ и оценка угрозы.

Если датчик обнаруживает человека в охраняемой зоне, он передает сообщение на контрольную панель. Это центральный элемент охранной системы, обрабатывающий информацию от всех датчиков. При угрозе отсюда отправляется сигнал владельцу и на мониторинговый пульт.

Получив сигнал тревоги, диспетчер мониторингового центра передает сообщение группе быстрого реагирования. Она прибывает на место в течение 5–7 минут и задерживает нарушителя.

Защита от ложных срабатываний

Пользователи часто интересуются: не сработает ли датчик из-за шевельнувшейся от сквозняка занавески или пролетевшей за окном птицы? А если в доме есть животное, будет ли система реагировать на него?

Эти опасения напрасны. Во-первых, датчик фиксирует тепловое излучение, а потому не реагирует на неодушевленные предметы. Не вызовут реакции и птица или прохожий за окном, так как они находятся вне зоны действия датчика.

Во-вторых, современные устройства обладают высокой точностью.

Они отличают человека от животных благодаря:

• нескольким зонам чувствительности. Зона высокой чувствительности начинается на расстоянии примерно 0,5 м от пола. Ниже этой границы находится зона низкой чувствительности, в которой перемещаются большинство животных;
• весу. Порог включения датчика составляет 10–20 кг, при показателе ниже этой границы датчик не активируется. Точная цифра зависит от веса питомца;
• скорости перемещения. Даже при неторопливом шаге человек двигается достаточно быстро, привлекая внимание датчика;
• детекция повторяющихся действий. Передвижение человека представляет собой не что иное, как набор одинаковых движений, на что и реагирует датчик движения.

Комплексный подход к анализу позволяет датчику точно определить, с чем он имеет дело и нужно ли отправить сигнал тревоги.

Заказать охранную систему с датчиком движения вы можете в компании «Цезарь Сателлит». Хотите узнать больше? Оставьте номер для связи или позвоните нам! Мы предоставим полную консультацию.

Рекомендуем почитать:
Виды датчиков для охранных систем
Как работает тревожная кнопка

Была ли полезная статья?

4 оценили

Поделиться

Принципы работы датчика движения | Блог Видеоглаз

В чем принцип? Работа датчика движения основана на включении света при появлении в зоне его действия какого-либо объекта и выключении после его выхода. Это очень разумный подход к экономии электроэнергии. Например, в темное время совершенно нет необходимости освещать помещение или улицу, где никого нет.

Что следует учесть? Чтобы датчик работал правильно, необходимо не только выбрать соответствующее вашим условиям устройство, но и настроить его. Все варианты следует рассмотреть еще до приобретения детектора.

Оглавление:

1. Сфера использования датчика движения
2. Принцип действия датчика движения
3. Виды сенсоров датчика движения
4. Типы датчиков движения
5. Критерии выбора датчика движения

Сфера использования датчика движения

Датчиками движения оснащаются многие окружающие нас приборы. Такое устройство, как следует из названия, способно обнаруживать присутствие движущихся объектов в определенном помещении или в границах некоторого пространства.

Обычно срабатывание детектора инициирует ту или иную активность соединенного с ним оборудования. Например, входя в подъезд, мы видим, как зажигается свет, хотя никто не нажимает на выключатель. Или при приближении человека к турникету закрывается ограждение, если не поднесен пропуск. Можно вспомнить еще множество примеров, когда механизмы вокруг нас сами совершают какие-то действия в соответствии с программой при появлении движущихся объектов.

Перечень оборудования, работа которого обеспечивается датчиком движения, чрезвычайно разнообразен. Подобными детекторами оснащаются все современные охранные системы, сигнализации. Также с помощью таких устройств может обнаруживаться проникновение посторонних лиц на зарытую территорию, утечка вредных веществ и др.

Детектор движения обеспечивает начало и прерывание записи в автомобильном видеорегистраторе, системах видеонаблюдения. Осветительные приборы, оснащенные датчиком, включаются только при появлении человека, что позволяет существенно экономить электроэнергию. Такой же механизм используется и в автоматических системах кондиционирования. Самые чувствительные модели таких детекторов называются датчиками присутствия.

10 шагов, которые помогут выбрать добросовестного подрядчика

Поможет сохранить бюджет и уложиться в сроки проекта

pdf 3,7mb

Уже скачали 11 507

Датчик движения фиксирует колебания температурных или тепловых показателей. Если они не изменяются, то детектор не срабатывает. Так, если вы некоторое время не будете двигаться в помещении, в котором при входе в него автоматически включилось освещение, то лампа погаснет.

Вышеуказанные датчики присутствия способны фиксировать изменения температуры или волнового фона в более широком диапазоне. Если человек даже практически не двигается, он все равно будет замечен таким детектором. Следовательно, подобные приборы выполняют те же задачи, что и традиционные датчики движения, но более точно. Их стоимость выше, поэтому такие устройства используются реже.

Принцип действия датчика движения

По существу, принцип работы датчика движения аналогичен тому, который используется в радаре. При помощи чувствительных сенсоров регистрируется изменение волнового или температурного режима, которое происходит при попадании в зону действия детектора материальных объектов – людей, животных, транспорта и т. п.

Как работа датчика движения для освещения, так и детектора присутствия в сигнализации используют физический принцип отражения волн. Если в зоне действия сенсора оказывается посторонний объект, сталкивающиеся с ним волны меняют свое направление, частоту и отражаются в обратном направлении. Детектор улавливает отраженную волну, после чего выполняется запрограммированное действие.

Чтобы было понятнее, рассмотрим подробно работу инфракрасного датчика движения совместно с осветительным прибором и выключателем. Порядок следующий. Когда человек проходит через дверь комнаты, тепловые волны сталкиваются с ним и отражаются в направлении сенсора. Сенсор фиксирует колебания и передает сигнал на контроллер. Тот в свою очередь активирует выключатель, и зажигается свет. При выходе человека из помещения колебание волн отсутствует, датчик не регистрирует изменений, по истечении заданного временного интервала контроллер отключает освещение.

На рынке широко распространены модели включателей со встроенным светодиодным датчиком движения. Такие устройства весьма популярны в жилых и офисных помещениях. Также можно вспомнить об освещении участков, прилегающих к жилым домам, улицам, паркам и т. п. Здесь используются солнечные элементы питания, которые заряжаются от света и тепловой энергии солнца.

В этом случае и сам датчик, и осветительный прибор питаются от солнечных батарей. В светлое время суток они накапливают заряд. При наступлении сумерек и снижении показателей освещенности устройства переходят в активный режим и включаются при появлении посторонних объектов. Подобные системы позволяют значительно снизить коммунальные расходы и хорошо зарекомендовали себя на дачных участках, загородных домах, в которых владельцы не живут круглый год.

Виды сенсоров датчика движения

В зависимости от типа обработки сигнала различают несколько разновидностей сенсоров:

Прерывающие (линейные)

Используются источник линейного сигнала и его приемник. Обычно применяется лазерный луч. Детектор находится в режиме ожидания, пока фотоприемник регистрирует сигнал. Как только сигнал прерывается, происходит срабатывание. Плюсом таких систем является удобство и простота. К минусам следует отнести наличие двух отдельных элементов, а также необходимость использования нескольких детекторов для покрытия всей зоны наблюдения.

Отражающие (объемные)

Применяется тот же принцип, что и радар. Источник направляет рассеянный или точечный сигнал. Если нет никаких препятствий, то сенсор не реагирует. Если же на пути сигнала появляется движущийся объект, то угол и интенсивность отражения волны изменяются, контроллер фиксирует срабатывание датчика.

Несомненными плюсами таких устройств является широкий угол и протяженность обзора, удобство установки за счет возможности разместить все элементы в одном корпусе. Однако есть и минус. На таком датчике движения нужно предварительно настраивать время работы, интенсивность отражения и другие параметры, иначе он будет фиксировать много ложных срабатываний.

Пассивные

Они отличаются тем, что не имеют источников волнового излучения и регистрируют колебания, создаваемые другими объектами. Как правило, используется обнаружение тепловых изменений, вызванных появлением живых существ – людей и животных. Плюсом следует считать невысокую стоимость и простоту конструкции. Минусом является ограниченный круг объектов, которые могут быть обнаружены.

Тип детектора, который подойдет лучше, определяется задачами использования. Если требуется обеспечить обнаружение предметов в прихожей, дверном или оконном проеме, можно ограничиться прерывающим устройством. Если же ставится задача наблюдения за всем периметром помещения или на улице, то лучше остановиться на отражающем или объемном датчике.

В частности, отражающие и объемные датчики применяются в системах автоматического включения и выключения освещения.

Специалисты установили, что затраты на приобретение детекторов движения окупаются за счет экономии электроэнергии в течение 1-2 лет. Такая выгода делает подобные устройства доступными даже для частных домовладельцев, не говоря уже о крупных предприятиях.

Нужно иметь в виду следующие нюансы:

1. Датчик движения требуется там, где люди не находятся постоянно.
2. Срабатывание датчика движения заставляет изменять режим работы прибора. Если это люминесцентные и спиральные лампы, то при постоянном включении и выключении они быстро изнашиваются. В этом случае следует использовать LED или галогеновые светильники.

Типы датчиков движения

Общее понятие «датчик движения» обозначает несколько типов устройств, которые используют в своей работе разные физические принципы. Рассмотрим каждый из них более подробно.

Инфракрасный детектор движения

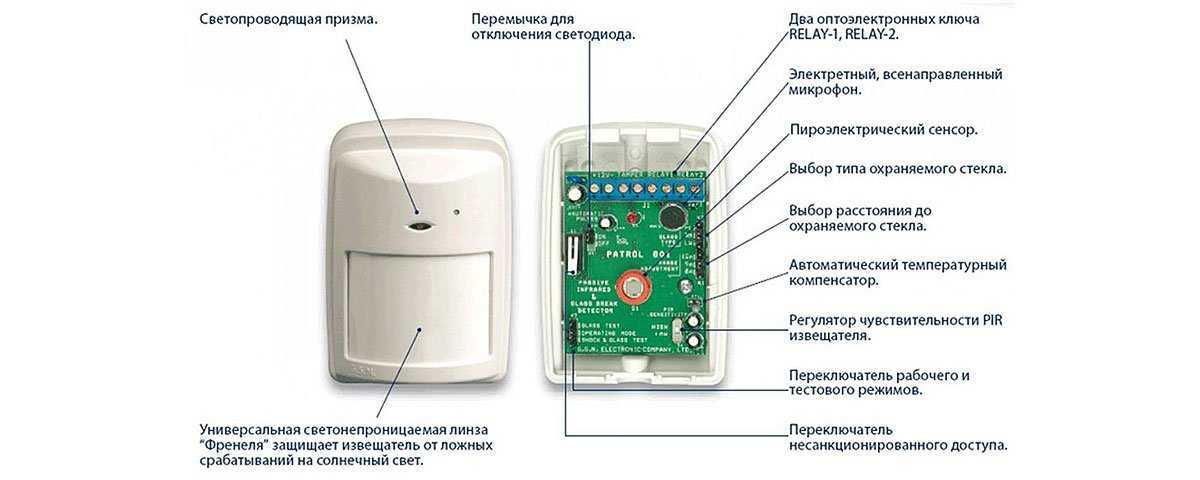

У инфракрасного датчика движения PIR (passive infrared) принцип работы основан на регистрации колебаний температуры в зоне наблюдения.

Для срабатывания сенсора необходимо, чтобы оказавшийся в зоне наблюдения предмет отдавал в окружающее пространство тепловое излучение. Это могут быть как одушевленные, так и неодушевленные предметы – люди, животные, автомобили и т. д. Датчик называется пассивным, потому что он не испускает собственного излучения и улавливает только изменения, производимые другими предметами.

Детекторы PIR нельзя закрывать чехлами, экранами и т. п. Это ухудшит их способность улавливать изменения температуры и может вызвать поломку системы. Также на работу таких датчиков негативно влияют атмосферные осадки, одежда на движущемся объекте.

Принцип работы микроволнового датчика движения

Микроволновые детекторы перемещения (HF – high frequency) испускают в окружающее пространство высокочастотные электромагнитные волны малой длины. Сталкиваясь с окружающими предметами, они отражаются и регистрируются датчиком, фиксирующим энергию волн.

Соответственно, перемещение предметов в наблюдаемой зоне выдает изменение энергии волн, испускаемых датчиком. Особенностью таких волн является способность проникать через тонкие преграды вроде стекла, бумаги и т. п., а также тонкие стены и двери.

В отличие от инфракрасных датчиков, ВЧ-сенсорам не требуется, чтобы посторонний предмет испускал тепло, он должен просто перемещаться. Соответственно, и сильные колебания температур не оказывают значительного влияния на работу микроволновых приборов.

Принцип работы ультразвукового детектора движения

Такие устройства, подобно ВЧ-сенсорам, используют активный принцип работы, но испускают они не электромагнитные, а звуковые волны. Для перемещения звуковых волн требуется воздух, поэтому использующие их датчики не смогут работать вблизи источников тепла, в шумном помещении.

Принцип работы датчика движения камеры

Датчики камеры могут использовать передаваемое с объектива изображение, чтобы обнаружить движение. Для этого очередной кадр сопоставляется с полученными ранее, и, если фиксируется изменение, происходит срабатывание датчика. Для подобных систем требуется наличие функции видеоаналитики. На рынке можно встретить модели, в которых используются несколько сенсоров с разными принципами работы. Это значительно повышает точность их срабатывания и устойчивость к внешним помехам.

Критерии выбора датчика движения

Как мы выяснили, датчики движения могут применяться для самых разных нужд и использовать различные физические принципы. На работу устройства значительно влияют внешние условия, поэтому при выборе детектора необходимо учитывать несколько правил. Технические параметры устройства можно узнать из прилагаемого к нему руководства пользователя, в котором нужно уделить повышенное внимание следующим пунктам.

Зона наблюдения, угол обзора, дальность обзора

Для стабильной работы детектора он должен улавливать изменения на достаточном расстоянии. Согласитесь, что мало пользы от сенсора, корой не реагирует на движение далее 15 метров от него, а расстояние от двери до точки монтажа составляет 20 метров. В продаже можно найти устройства с разным углом обнаружения, вплоть до 360 градусов. В последнем случае детектор хорошо подойдет для установки на потолке.

Так как требования к устройству в значительной степени определяются особенностями помещения или зоны наблюдения, угол обнаружения может быть скорректирован в определенном направлении. Также нужно учитывать расстояние обнаружения по вертикали и горизонтали. Если детектор установлен на потолке и не фиксирует колебаний ниже 2 метров, то он будет бесполезен в промышленном цехе. При наличии сомнений желательно приобрести детектор с достаточным запасом по дальности. Впоследствии устройство можно настроить на месте монтажа более тонко.

Область монтажа и класс защиты IP

Обратите внимание, пригоден ли детектор для установки на улице или подходит только для помещений. Также желательно, чтобы необходимые для подключения коммуникации располагались вблизи прибора. При монтаже на открытом воздухе датчику потребуется защита от атмосферных осадков. Класс защиты такого устройств должен быть не менее IP 44. Если сенсор будет установлен в комнате, то можно ограничиться классом защиты IP 20. При установке на улице проверьте, что в зоне обнаружения нет искажающих сигнал препятствий вроде деревьев или растений, зеркальных плоскостей.

Тип и варианты установки

Детекторы движения отличаются по способу монтажа, существуют настенные и потолочные модели. Монтаж на потолке позволит обеспечить максимальную зону обнаружения за счет кругового улавливания колебаний. При монтаже на улице нужно следить, чтобы к датчику не имелось свободного доступа, так устройство сложнее вывести из строя. Для этого высота от земли должна быть не менее 2 метров. Также высокое размещение датчика позволяет расширить зону обнаружения.

Параметры настройки

Ряд моделей можно настроить не только по углу обнаружения, но и также по времени выключения в отсутствие движущихся объектов, по уровню светочувствительности. Ограничение по времени обычно устанавливается в пределах от нескольких секунд до нескольких минут, по степени освещенности – в пределах 2000 люкс. Если необходимо, чтобы датчик начинал работать только с наступлением темноты, то прибор должен быть оснащен сумеречным выключателем.

Обратите внимание. При подключении детектора к источнику света этот источник должен испускать полный световой поток. Также не допускается превышение мощности источника освещения над мощностью сенсора.

Как правило, датчик движения «прямо из коробки» не может работать корректно, его требуется предварительно настроить. Обращайте внимание на следующие моменты:

1. Расположение: в зависимости от принципа работы детектора влиять на его срабатывание могут различные помехи: толстые стены, атмосферные осадки, электрические и отопительные приборы. Заранее ознакомьтесь со списком ограничений и исключите их присутствие в зоне обнаружения.
2. Высота. Этому параметру нужно уделять повышенное внимание, поскольку высотой расположения прямо определяется угол обнаружения. Для сенсоров осветительных приборов оптимальна установка на расстоянии 2,5 метра от пола. При этом нужно выбирать такое положение объектива, при котором он сможет уловить перемещающиеся предметы в любой точке помещения.
3. Сумеречный выключатель. Можно установить значение яркости, при котором датчик движения будет активироваться и дезактивироваться. Настройки выбирайте с учетом собственных предпочтений.
4. Таймер. Он нужен для настройки автоматического выключения устройства, если в течение заданного времени не фиксируется колебаний волн.

Настраивая ограничения по яркости, будьте внимательны, если поблизости имеются другие источники освещения. Например, уличные фонари могут воздействовать на сенсор, в результате чего даже при наступлении сумерек детектор не будет работать.

Какой бы детектор вы ни выбрали, будь то инфракрасный датчик движения или микроволновый сенсор, необходимо правильно его настроить, а затем регулярно проверять корректность работы. Современные устройства делают быт не только более удобным, но и позволяют сэкономить немалые денежные средства, заменяют человека, автоматизируя многие несложные операции. Именно поэтому датчики перемещения становятся все более популярными.

Как работают датчики движения: руководство

Датчик движения или детектор движения — это электронное устройство, использующее датчик для обнаружения находящихся поблизости людей или объектов. Датчики движения являются важным компонентом любой системы безопасности. Когда датчик обнаруживает движение, он отправляет предупреждение в вашу систему безопасности, а в более новых системах — прямо на ваш мобильный телефон. Если вы подписались на службу мониторинга тревог, датчики движения можно даже настроить для отправки предупреждения вашей группе мониторинга.

Датчики движения обычно используются для:

• Обнаружения, когда потенциальный злоумышленник находится рядом или внутри вашего дома или офиса.
• Предупреждать вас, если люди входят в запретные зоны. В доме это может быть подвал или гараж.
• Экономьте энергию, включая освещение в помещении только тогда, когда это необходимо.

Существует два широко используемых типа датчиков движения: активные ультразвуковые и пассивные инфракрасные (PIR).

Активные ультразвуковые датчики и пассивные инфракрасные датчики являются двумя наиболее распространенными технологиями датчиков движения, обе из которых известны своей точностью и надежностью.

Активные ультразвуковые датчики излучают ультразвуковые волны с частотой выше диапазона человеческого слуха. Эти волны отражаются от объектов в непосредственной близости и возвращаются к датчику движения. Преобразователь внутри сенсора действует как путевая точка для сигнала — он посылает импульс и принимает эхо. Датчик определяет расстояние между собой и целью, измеряя время между отправкой и получением сигнала. Большинство датчиков движения позволяют настраивать чувствительность, то есть они не срабатывают, если расстояние до объекта слишком велико. Если полученный сигнал находится в пределах заданных параметров, датчик движения сработает, предупредив вас о том, что кто-то или что-то находится рядом с датчиком.

Датчики движения, установленные в точках входа, таких как окна и двери, могут быть настроены на срабатывание охранной сигнализации. Дверные и оконные датчики установлены специально для обнаружения злоумышленника, поэтому вам не придется иметь дело с ложными тревогами или чрезмерными уведомлениями.

Ультразвуковые датчики могут обнаруживать объекты независимо от их цвета, типа поверхности или типа материала (т. е. металлический или неметаллический). Они могут даже обнаруживать полупрозрачные объекты, хотя это обычно используется в промышленных целях.

Пассивные инфракрасные датчики обнаруживают колебания инфракрасной энергии, которую люди, животные и объекты выделяют в виде тепла.

Датчики PIR немного сложнее, чем активные ультразвуковые датчики, но результат тот же.

Стены, полы, лестницы, окна, машины, собаки, деревья, люди — что угодно — излучают некоторое количество тепла. Инфракрасные волны могут определять температуру. Инфракрасные датчики движения обнаруживают присутствие человека или объекта, обнаруживая изменение температуры в заданной области.

Давайте используем камеру обнаружения движения, чтобы проиллюстрировать, как это работает, хотя любой ИК-датчик движения работает одинаково.

В PIR-камере есть два датчика. Когда вокруг никого нет, PIR-камера обнаруживает окружающее ИК-излучение от фоновых объектов, таких как стены и двери. Когда человек (или животное, объект и т. д.) проходит мимо камеры, первый датчик перехватывает их тепловую сигнатуру, активируя камеру, которая включает сигнал тревоги и отправляет вам предупреждение. Если объект случайно покинет поле зрения камеры, сработает второй датчик, отметивший резкое падение температуры.

Датчик движения PIR использует эти изменения температуры для обнаружения присутствия человека или объекта. Как и активные ультразвуковые датчики, ИК-датчики можно настроить так, чтобы они игнорировали небольшие изменения в ИК-излучении, поэтому вы можете ходить по дому или на работе, не активируя сигнализацию днем ​​и ночью.

Существует несколько менее часто используемых технологий датчиков движения.

Томографические датчики движения состоят из нескольких узлов. Узлы соединяются вместе, образуя ячеистую сеть. Эти датчики обнаруживают присутствие человека или объекта при разрыве связи между двумя узлами.

Вибрационные датчики движения обнаруживают людей и предметы по небольшим вибрациям, вызванным такими вещами, как шаги.

Микроволновые датчики движения излучают микроволновые импульсы. Подобно активному ультразвуковому датчику, микроволны отражаются от объектов и возвращаются к датчику. На самом деле они охватывают большую площадь, чем датчики PIR, но более восприимчивы к электронным помехам.

Некоторые датчики движения считаются «двойными», поскольку они объединяют два типа датчиков в одной системе. Активные ультразвуковые датчики и датчики PIR часто объединяют в один блок с целью повышения точности обнаружения. Вы всегда можете поговорить со своим установщиком сигнализации, чтобы убедиться, что ваши датчики движения являются наиболее подходящими вариантами для вашего дома или бизнеса.

Датчики движения имеют ограниченный радиус действия. Обратитесь к профессионалу, чтобы определить, где лучше всего установить их, чтобы обеспечить максимальную защиту.

Типичные датчики движения имеют радиус действия до 80 футов, а это означает, что один датчик движения, вероятно, не покроет длинный коридор или открытое рабочее пространство. Вы можете нанять охранную компанию, например Bay Alarm, для установки вашей системы безопасности. Наши монтажники рассмотрят планировку вашего помещения, чтобы определить, где именно разместить датчики движения. Как и в случае с камерами видеонаблюдения, пожарной и охранной сигнализацией, наша цель — обеспечить максимальную безопасность вашего дома или бизнеса, размещая устройства и компоненты в наиболее стратегически важных местах.

После установки агент безопасности интегрирует датчики в вашу систему охранной сигнализации. У вас будет быстрый доступ ко всей вашей системе безопасности с телефона с помощью одного из двух приложений: SureHome by Bay Alarm или Bay Alarm Access.

Если вы решите пойти по пути самодельной безопасности, обязательно следуйте инструкциям, прилагаемым к датчику. Вот несколько советов по установке датчиков движения дома или в офисе:

1. Установите датчики рядом с входными дверями. Вы можете купить датчики движения, разработанные специально для дверей и окон.

2. Разместите их в местах с интенсивным движением. У вас больше шансов поймать злоумышленника, если вы установите датчик в коридоре, на лестничной клетке или в другом месте, через которое должны пройти люди. Также разумно размещать датчики рядом с комнатами с особо ценными вещами, куда воры могут зайти в первую очередь.

3. Не устанавливайте датчики PIR рядом с источником тепла. Датчики PIR анализируют колебания температуры в заданной области и могут вызвать ложную тревогу, если они установлены слишком близко к вентиляционному отверстию, печи или камину.

4. Не блокируйте датчик. Датчики не будут работать должным образом, если им будут препятствовать. Поначалу препятствие может быть неочевидным. Например, если вы устанавливаете свет с датчиком движения в своем доме над подъездной дорожкой, ваш припаркованный автомобиль может помешать его способности обнаруживать движение на тротуаре или на улице. Попробуйте установить датчик в месте, где окружающая среда свободна.

После завершения установки протрите датчик от пыли и мусора, чтобы обеспечить беспрепятственный доступ к линзам, и после этого периодически очищайте их.

Примечание: Домашние мастера! Интеллектуальные датчики движения с поддержкой Z-Wave подключаются к вашему телефону для быстрого доступа и немедленных уведомлений. Если вы только начинаете строить умный дом или у вас уже есть десятки подключенных устройств, датчики движения с поддержкой Z-Wave станут достойным дополнением к вашей системе. (Если вы не знакомы с технологией Z-Wave, мы ранее опубликовали подробную статью, в которой обсуждается, что такое технология Z-Wave и как она работает).

Настройте параметры чувствительности датчика, чтобы вас не засыпали предупреждениями и тревогами.

Вероятно, вы не хотите, чтобы ваш телефон взрывался уведомлениями о движении только для того, чтобы узнать, что это просто домашний питомец, прогуливающийся по комнате. Один из наших специалистов по безопасности может настроить параметры уведомлений детектора по вашему вкусу.

Если это самостоятельная установка, вам придется настроить параметры самостоятельно. См. инструкции к датчику движения. Скорее всего, он поставляется с приложением. После того, как вы загрузите приложение, вы можете изменить настройки, чтобы они были более или менее чувствительными.

Все еще не купили датчики движения? Изучите типы настроек и функций, предлагаемых различными датчиками. Некоторые из них больше похожи на датчик типа «установил и забыл» с минимальными настройками, в то время как другие датчики полны функций, на настройку которых вы можете потратить много времени. Выберите тот, который лучше всего подходит вам, или поговорите со специалистом в Bay Alarm, чтобы узнать больше.

Датчики движения являются неотъемлемой частью любой системы безопасности: они представляют собой один из лучших способов обнаружения злоумышленников и других подозрительных действий. Если вы готовы повысить безопасность своего дома или бизнеса, звоните нам! В Bay Alarm мы защищаем таких же людей, как и вы, уже более 75 лет.

Как работает датчик движения?

Как работает датчик движения? | СейфВайс перейти к основному содержанию Искать:

Автор Кэти Хабас

Штатный писатель, служба безопасности

01 мая 2023 г.

Детекторы движения являются важными компонентами домашней системы безопасности, которые предупреждают вас, если кто-то бродит в вашем доме или рядом с ним. Хотя существует несколько различных типов детекторов движения, большинство из них полагаются на схожие технологии для обнаружения злоумышленников: они улавливают крошечные изменения — температуры, вибрации или излучения — в пространстве, которое они охватывают.

Защитите свою собственность

Подпишитесь на нашу еженедельную рассылку, чтобы получать последние предложения, советы по безопасности дома и подробные обзоры.

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности.

Как работают датчики движения?

Существует несколько типов технологий датчиков движения — активный ультразвуковой и пассивный инфракрасный (PIR) — два популярных варианта, хотя микроволновые, томографические и двойные детекторы также занимают определенную долю рынка.

Активный ультразвуковой датчик движения излучает ультразвуковые волны, которые отражаются от объектов и возвращаются к исходной точке излучения. Когда движущийся объект прерывает волны, датчик срабатывает и выполняет желаемое действие, будь то включение света или подача сигнала тревоги.

Камеры обнаружения движения, источники света и датчики, используемые в системах домашней безопасности, обычно полагаются на датчики PIR . Они обнаруживают инфракрасную энергию, которую люди и животные выделяют в виде тепла. Если датчик движения обнаруживает увеличение инфракрасной энергии, что означает, что кто-то приблизился к датчику или прошел в пределах его диапазона, он уведомляет панель управления домашней безопасностью, и звучит сигнал тревоги.

PIR-датчики можно настроить так, чтобы они игнорировали небольшие изменения в инфракрасной энергии, чтобы они не срабатывали, если рядом проходит кошка или собака или если температура в доме незначительно колеблется.

В некоторых других датчиках используются микроволновые или томографические технологии, обе из которых излучают волны излучения — микроволновые и электромагнитные соответственно. Когда кто-то или что-то нарушает волны излучения, датчик подает сигнал тревоги.

Двойная технология 9Детекторы 0040 — это, как следует из их названия, датчики, которые используют две разные технологии обнаружения движения для наблюдения за движением. Они немного более невосприимчивы к ложным тревогам, так как обе технологии должны быть отключены, чтобы прозвучал сигнал тревоги.

Примеры датчиков движения

Датчики движения используются в некоторых типах устройств безопасности:

• Дорожная сигнализация
• Светильники, активируемые движением
• Камеры с датчиками движения, включая дверные звонки и прожекторы
• Внутренние датчики движения, невосприимчивые к домашним животным
• Плавающие датчики движения для безопасности бассейна
• Некоторые системы медицинского оповещения

Вы можете использовать датчики движения, чтобы автоматически включать свет, когда кто-то приближается к вашему дому, подавать сигнал тревоги при обнаружении движения в вашей гостиной или активировать камеру с датчиком движения, чтобы начать запись, когда кто-то входит в ваш дом.

Установка детекторов движения

Поскольку датчики движения имеют ограниченный радиус действия — от 50 до 80 футов, вам следует установить несколько вокруг дома, особенно в местах, где люди часто ходят, например, в коридорах, на лестницах, в гостиных. , и спальни. Поскольку датчику движения может быть сложнее обнаружить человека, идущего прямо к нему, лучше разместить устройство рядом с коридором, где грабитель будет идти параллельно ему.

Решая, где разместить каждый датчик движения, убедитесь, что они находятся на расстоянии не менее 10 футов от ярко освещенных окон, радиаторов и вентиляционных отверстий, так как резкие изменения температуры или потока воздуха, связанного с HVAC, могут вызвать ложные тревоги.

Ищете систему безопасности?

Сравните лучшие системы домашней безопасности

9017 4 $29,99/мес. 9017 3 9 0208

Cove

Бренд	Лучшее для	Ежемесячная стоимость	Стоимость стартового оборудования	Требуется договор	Совместимость с умным домом	Узнать больше	Прочитать отзыв
Vivint	Лучший результат	599,00 $	Нет *	Amazon, Google, Z-Wave	Посмотреть пакеты	Прочитать отзыв
СимплиСейф	Бюджетный вариант	$17,99/мес.	245,00 $	Нет	Amazon, Google	Посмотреть пакеты	Прочитать отзыв
9018 3 ADT	Самый опытный	28,99 $/мес.	0,00 $	Да	Amazon, Google, Z-Wave	Посмотреть упаковки	Прочитать отзыв
Лучшее обслуживание клиентов	$17,99/мес.	Требуется предложение	№	Amazon, Google	Посмотреть пакеты	Прочитать отзыв
Самостоятельная настройка ADT 9000 3	Лучший дополнительный мониторинг	$19,99/мес.	199,15 $	№	Amazon, Google, Z-Wave	Посмотреть упаковки	Прочитать отзыв

Информация актуальна на дату публикации. Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены.
Полное заявление об ограничении ответственности ADT

Статьи по теме SafeWise

• Руководство по датчикам движения для начинающих
• Лучшие дешевые детекторы движения
• Будет ли мой питомец вызывать ложную тревогу в моей домашней системе безопасности?
Установка системы безопасности
• : Профессиональная или самодельная
• Часто задаваемые вопросы по домашней безопасности

Автор:

Кэти Хабас

Обладая более чем восьмилетним опытом написания контента, Кэти умеет распутывать сложную информацию. Ее природное любопытство и способность к сопереживанию помогают Кэти давать проницательные и дружеские советы.
