Сенсорный датчик прикосновения. Сенсорные датчики прикосновения: принципы работы, типы и применение

Как работают сенсорные датчики прикосновения. Какие бывают типы сенсорных датчиков. Где применяются датчики касания в современных устройствах. Каковы преимущества и недостатки разных видов датчиков прикосновения.

Принципы работы сенсорных датчиков прикосновения

Сенсорные датчики прикосновения основаны на нескольких ключевых принципах, аналогичных восприятию прикосновений человеческим телом:

• Ощущение покалывания — датчик обнаруживает физическое изменение при касании поверхности
• Давление — активация датчика происходит при надавливании на поверхность
• Температура — датчик реагирует на изменение температуры при прикосновении
• Свет — некоторые датчики используют изменение освещенности для обнаружения касания
• Звук — преобразование звуковых колебаний в электрические сигналы

Каким образом сенсорные датчики определяют прикосновение. Сенсорный датчик состоит из чувствительного элемента, который преобразует прикосновение в электрический сигнал. Этот сигнал передается на управляющую плату (например, Arduino), которая запускает определенное действие.

Основные типы сенсорных датчиков прикосновения

Существует несколько основных типов сенсорных датчиков прикосновения:

1. Емкостные датчики

Принцип работы емкостных датчиков:

• Две металлические пластины образуют конденсатор
• При касании меняется емкость между пластинами
• Микроконтроллер фиксирует изменение емкости
• Сигнал преобразуется в информацию о прикосновении

Преимущества емкостных датчиков:

• Простота конструкции
• Низкая стоимость
• Не требуют дополнительного питания
• Широкий выбор материалов для изготовления

2. Резистивные датчики

Принцип работы резистивных датчиков:

• Два проводящих слоя разделены зазором
• При нажатии слои соприкасаются
• Изменяется сопротивление между слоями
• Контроллер регистрирует изменение сопротивления

Особенности резистивных датчиков:

• Могут работать с любыми проводящими материалами
• Не требуют внешнего питания
• Подходят для измерения силы нажатия
• Менее долговечны по сравнению с емкостными

3. Инфракрасные датчики

Принцип работы ИК-датчиков касания:

• Излучают и принимают инфракрасный свет
• При касании меняется отражение ИК-лучей
• Контроллер фиксирует изменение сигнала
• Позволяют обнаруживать бесконтактные касания

Применение сенсорных датчиков в современных устройствах

Сенсорные датчики прикосновения нашли широкое применение в различных областях:

Бытовая электроника

• Смартфоны и планшеты с сенсорными экранами
• Ноутбуки с сенсорными тачпадами
• Умные часы с сенсорным управлением
• Бытовая техника с сенсорными панелями управления

Автомобильные технологии

• Сенсорные панели управления на приборной доске
• Системы бесключевого доступа
• Датчики для систем помощи водителю

Робототехника

• Датчики касания для обнаружения препятствий
• Сенсорные панели для взаимодействия с роботами
• Системы тактильной обратной связи

Промышленное применение

• Сенсорные панели управления станками
• Системы контроля доступа
• Датчики для автоматизированных производственных линий

Преимущества использования сенсорных датчиков

Сенсорные датчики прикосновения обладают рядом важных преимуществ:

• Высокая надежность за счет отсутствия механических частей
• Компактные размеры и возможность интеграции в тонкие устройства
• Низкое энергопотребление
• Возможность создания водонепроницаемых конструкций
• Гибкость в дизайне пользовательских интерфейсов
• Высокая скорость отклика на касание

Недостатки и ограничения сенсорных датчиков

При использовании сенсорных датчиков прикосновения следует учитывать некоторые ограничения:

• Чувствительность к электромагнитным помехам
• Сложность работы в перчатках или влажными руками
• Возможность случайных срабатываний
• Необходимость калибровки для точной работы
• Ограниченная тактильная обратная связь

Перспективы развития технологий сенсорных датчиков

Технологии сенсорных датчиков прикосновения продолжают активно развиваться. Основные направления развития включают:

• Повышение точности и чувствительности датчиков
• Разработка гибких и растягиваемых сенсорных поверхностей
• Интеграция с технологиями машинного обучения для улучшения распознавания жестов
• Создание сенсорных поверхностей с тактильной обратной связью
• Миниатюризация датчиков для использования в носимых устройствах

Заключение

Сенсорные датчики прикосновения стали неотъемлемой частью современных электронных устройств. Они обеспечивают интуитивно понятное взаимодействие пользователя с техникой, открывая новые возможности для создания инновационных интерфейсов. Несмотря на некоторые ограничения, преимущества сенсорных технологий обеспечивают их широкое распространение и дальнейшее развитие в различных областях применения.

Сенсорный датчик прикосновения. Схема и подробное описание

Главная » Справочник » Сенсорный датчик прикосновения. Схема и подробное описание

Как известно, сенсорный датчик прикосновения —  любая металлическая поверхность, например, металлический предмет, пластина или  дверная ручка. У сенсоров отсутствуют механические элементы, что в свою очередь придает им значительную надежность.

Сфера  использования подобных устройств достаточно широка это и включение звонка, выключатель света, управление электронными устройствами, сигнализация для дома, группа датчиков сигнализаций и прочее. Когда это необходимо, использование сенсорного датчика позволяет обеспечить скрытое размещение включателя.

Функционирование ниже приведенной схемы сенсора основывается  на применении имеющегося в домах электромагнитного поля, которое создает размещенная в стенах электропроводка.

Прикосновение к датчику сенсора рукой равносильно подсоединению антенны к чувствительному входу усилителя. В результате этого наведенное сетевое электричество поступает на затвор полевого транзистора, который играет роль электронного переключателя.

Данный сенсорный датчик прикосновения достаточно прост вследствие применения полевого транзистора КП501А (Б, В). Данный  транзистор обеспечивает пропускание тока до180 мА при предельном напряжении исток-сток до 240В для буквы А и 200В для букв Б и В. Для защиты от статического электричества на его входе имеется диод.

Полевой транзистор обладает большим входным сопротивлением, и для того чтобы управлять им хватает статического напряжения, которое больше порогового значения. Для данного типа полевого транзистора номинальное пороговое напряжение составляет 1…3 В, а максимально допустимое равно 20 В.

При  прикосновении рукой к датчику Е1, степень наведенного потенциала на затворе является достаточной для открывания транзистора. При  этом на стоке VT1 будут электрические импульсы продолжительностью 35 мс, и имеющие частоту электрической сети  50 Гц. Для переключения большинства электромагнитных реле необходимо всего 3…25 мс. Для предотвращения дребезга контактов реле, в момент прикосновения, в схему включен конденсатор C2. За счет накопленного заряда на конденсаторе, реле будет включенным даже в тот полупериод сетевого напряжения, когда VT1 будет закрыт. Пока есть прикосновение к датчику сенсора, реле будет во включенном состоянии.

Конденсатор C1 увеличивает помехоустойчивость сенсора к высокочастотным радиопомехам. Менять чувствительность прикосновения к сенсору можно путем изменения емкости C1 и сопротивления R1. Группа контактов К1.1 осуществляет управление внешними электронными устройствами.

Добавив к данной схеме триггер и узел коммутации сетевой нагрузкой можно получить сенсорный выключатель света.

   Источник: «Полезные схемы», Шелестов И.П.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Categories Справочник Tags Сенсор

Отправить сообщение об ошибке.

Сенсорная кнопка датчик в категории «Телекоммуникации и связь»

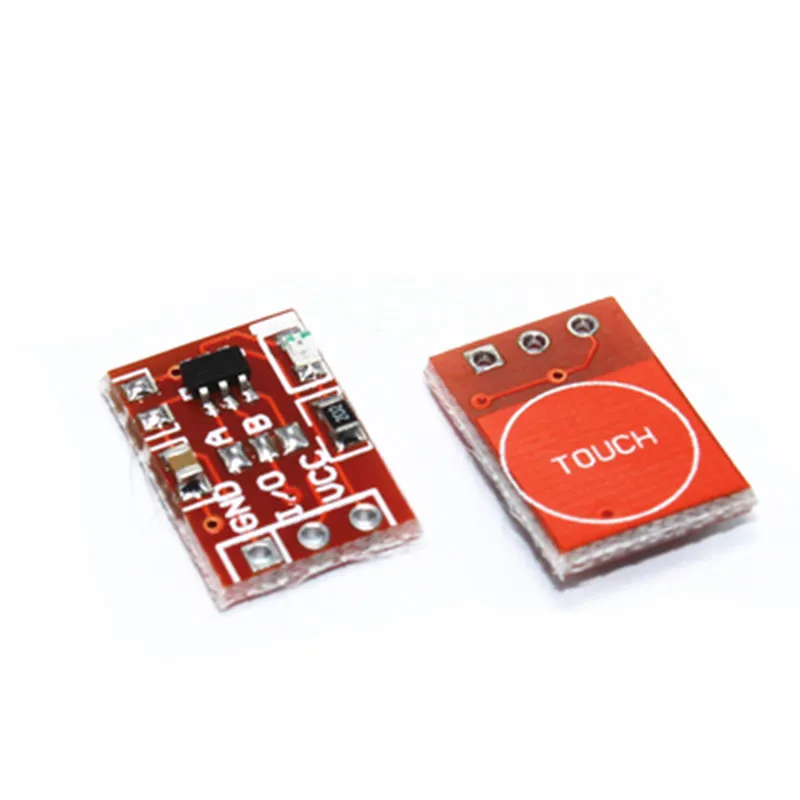

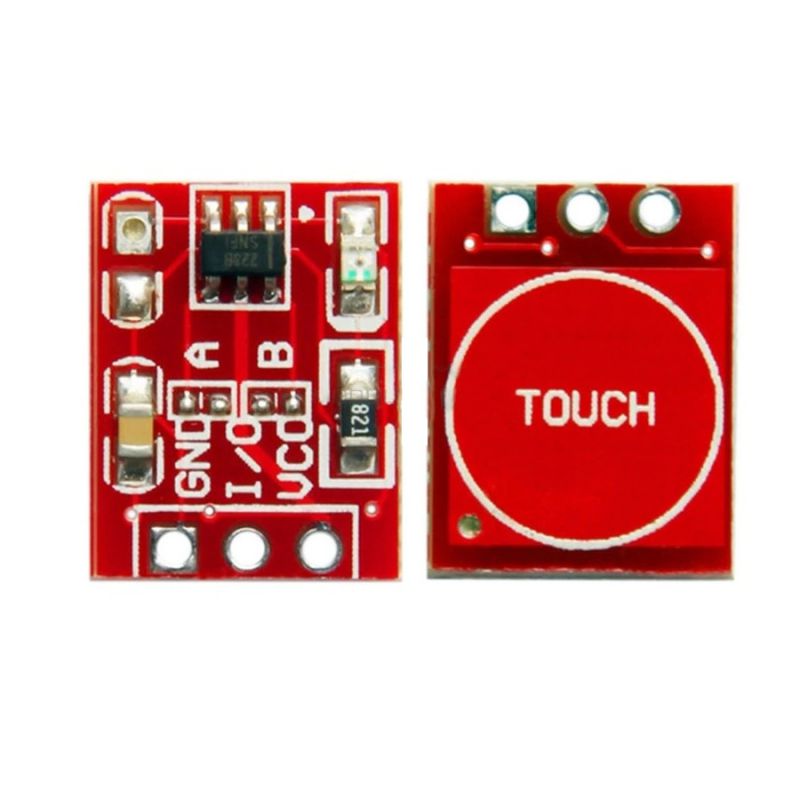

Сенсорная кнопка, датчик касания TTP223B, Arduino
