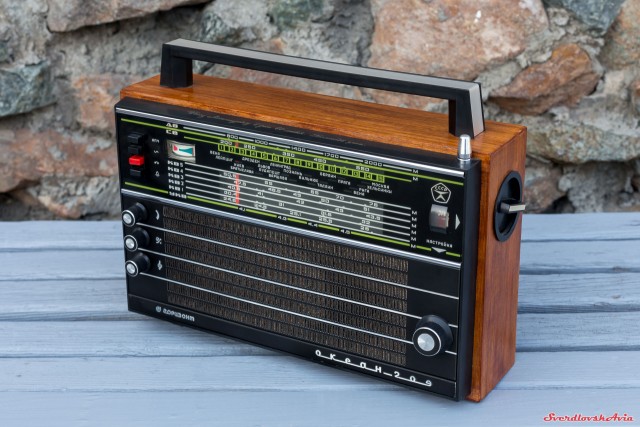

Океан приемник. Радиоприемник «Океан-209»: технические характеристики, особенности конструкции и модернизация — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие технические характеристики имеет радиоприемник «Океан-209». Как устроен этот радиоприемник. Какие основные узлы входят в его конструкцию. Как можно модернизировать «Океан-209» для приема FM-диапазона.

Содержание

Технические характеристики радиоприемника «Океан-209»

Радиоприемник «Океан-209» относится ко 2 классу сложности и предназначен для приема радиостанций в диапазонах длинных, средних, коротких и ультракоротких волн. Рассмотрим его основные технические характеристики:

Диапазоны принимаемых частот:
- ДВ: 148-285 кГц
- СВ: 525-1607 кГц
- КВ: 5 поддиапазонов (3,95-12,1 МГц)
- УКВ: 65,8-74 МГц
Чувствительность:
- ДВ: 1 мВ/м
- СВ: 0,7 мВ/м
- КВ: 150-250 мкВ/м
- УКВ: 35 мкВ/м
Выходная мощность: около 0,5 Вт
Питание: от сети 220 В или 6 элементов типа 373
Габариты: 358 x 256 x 122 мм
Масса: 4 кг

Приемник имеет раздельные регуляторы тембра по высоким и низким частотам, стрелочный индикатор настройки, подсветку шкалы. Полоса воспроизводимых частот в диапазонах ДВ, СВ, КВ составляет 125-4000 Гц, в диапазоне УКВ — 125-10000 Гц.

Конструкция и основные узлы радиоприемника «Океан-209»

Конструктивно радиоприемник «Океан-209» состоит из нескольких основных узлов:

Блок питания
Плата ВЧ-ПЧ
УКВ-блок
Блок переключателей
Динамик
Антенны (магнитная и телескопическая)

Блок питания расположен за платой ВЧ-ПЧ и обеспечивает работу приемника от сети 220 В или батарей. УКВ-блок выполнен отдельным модулем. Переключение диапазонов осуществляется барабанным механизмом с контактами.

Особенности схемотехники «Океан-209»

В схеме радиоприемника «Океан-209» применены следующие технические решения:

Входные цепи на ферритовой антенне для ДВ и СВ диапазонов
Преобразователь частоты на транзисторах для КВ диапазонов

Отдельный УКВ блок с собственным преобразователем
Усилитель промежуточной частоты на транзисторах
Детектор и УНЧ на транзисторах
Система АРУ

Такая схема обеспечивает хорошую чувствительность и избирательность приемника во всех диапазонах.

Модернизация УКВ-блока для приема FM-диапазона

Одним из популярных вариантов модернизации «Океан-209» является доработка УКВ-блока для приема современного FM-диапазона 88-108 МГц. Для этого требуется выполнить следующие действия:

Заменить входные конденсаторы С1 и С2 на 22 пФ и 18 пФ соответственно
Удалить конденсаторы С4 и С17
Уменьшить емкость С16 до 30 пФ
Заменить С19 на 8,2 пФ, С8 на 10 пФ
Заменить ферритовые сердечники в катушках L1-L4

После этого требуется точная настройка контуров L1-L4 для обеспечения приема в новом диапазоне. При правильном выполнении всех операций приемник сможет принимать FM-радиостанции.

Ремонт и восстановление «Океан-209»

При ремонте и восстановлении радиоприемника «Океан-209» следует обратить внимание на следующие типичные неисправности:

Выход из строя электролитических конденсаторов
Окисление контактов переключателей
Износ переменных резисторов
Повреждение динамика
Неисправности в блоке питания

Рекомендуется заменить все электролитические конденсаторы, почистить контакты переключателей, при необходимости заменить переменные резисторы и динамик. Это позволит восстановить работоспособность приемника.

Коллекционная ценность радиоприемника «Океан-209»

«Океан-209» представляет определенный интерес для коллекционеров советской радиотехники. Это обусловлено следующими факторами:

Массовый выпуск в 1976-1984 годах
Характерный дизайн того времени

Хорошие технические характеристики для своего класса
Возможность приема всех основных диапазонов

Хорошо сохранившиеся экземпляры в рабочем состоянии могут стоить от 2000 до 5000 рублей на коллекционном рынке. Особую ценность представляют приемники в оригинальной упаковке и с полным комплектом документации.

Сравнение «Океан-209» с аналогичными моделями

Радиоприемник «Океан-209» можно сравнить с другими популярными моделями того времени:

«ВЭФ-202» — более компактный, но с меньшей выходной мощностью
«Selena B-216» — схожие характеристики, но другой дизайн
«Океан-214» — улучшенная модель с расширенным КВ-диапазоном

По соотношению цена/качество «Океан-209» не уступал аналогам и пользовался заслуженной популярностью у радиолюбителей.

Применение современных технологий в реставрации «Океан-209»

При реставрации старых радиоприемников «Океан-209» сегодня можно применить ряд современных технологий:

3D-печать для восстановления пластиковых деталей корпуса

Замена ламп подсветки шкалы на светодиоды
Установка Bluetooth-модуля для беспроводного подключения источника звука
Добавление разъема для подключения внешних устройств

Такая модернизация позволяет сочетать винтажный дизайн с современными возможностями, сохраняя при этом оригинальные функции приемника.

Радиоприемник Океан-214 | Радиодетали в приборах

Океан-214

Радиоприемники

03.03.2020

Sin

Переносной радиоприёмник «Океан-214» с 1985 года выпускало Минское ПО «Горизонт». Радиоприёмник 2-й группы сложности »Океан-214» предназначен для приёма радиовещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн. Приёмник имеет 8 диапазонов: ДВ, СВ, 5 КВ и УКВ. В приёмнике имеются вспомогательные устройства: плавная регулировка тембра по высоким и низким звуковым частотам, отключаемая система автоматической подстройки частоты в диапазоне УКВ, магнитная антенна диапазонов ДВ, СВ, индикатор настройки, телескопическая поворотная антенна в диапазонах КВ, УКВ, подсветка шкалы, встроенный блок питания от сети 220 В. Аппарат имеет разъёмы для подключения: внешней антенны, заземления, магнитофона на запись и миниатюрного телефона.

Технические характеристики радиоприёмника Океан-214

Диапазон частот: ДВ: 148 — 285 кГц; СВ: 525 — 1607 кГц; КВ-5: 3,95 — 5,95 МГц; КВ4: 5,95 — 6,20 МГц; КВ3: 7,1- 7,3 МГц; КВ2: 9,50 — 9,77 МГц; KB1: 11,7 — 12,1 МГц; УКВ: 65,8 — 74,0 МГц.
Чувствительность при приёме на внутреннюю ферритовую антенну: в диапазоне ДВ — 0,5 мВ/м, в диапазоне СВ 0,3 мВ/м .
Чувствительность при приёме на штыревую антенну: в диапазоне KB: 85 мкВ/м , УКВ:20 мкВ/м .
Избирательность по соседнему каналу при расстройке ±9 кГц в диапазонах ДВ, СВ: 36 дБ.
Диапазон воспроизводимых частот по звуковому давлению, Гц: в диапазонах ДВ, СВ, KB: 125 — 4000, УКВ: 125: 10000.
Номинальная выходная мощность приёмника 0,5 Вт, максимальная: 0,9 — 1,3 Вт.
Потребляемая мощность при работе от электрической сети: 5 Вт. Питание приёмника осуществляется от 6 элементов 373. Продолжительность работы радиоприёмника при питании от батарей ~ 120 часов.
Габариты радиоприёмника: 358×256х122 мм.
Масса без батарей: 4,0 кг.

Ценные радиодетали в радиоприёмнике Океан-214

Количество конденсаторов КМ может отличатся в зависимости от года выпуска.

Коденсаторы:
Коденсаторы К10-7В — 14,6 г;
Коденсаторы КТ трубчатые — 11,3 г;
Коденсаторы КМ5 зеленые общая группа — 2,5 г.

Транзисторы:
Транзисторы КТ814 и аналоги — 1 шт;
Транзисторы КТ315 — 2 шт;
Транзисторы КТ310 — 10 шт.

Микросхема: черный пластик К174УН7 — 1 шт.

Металлы:
Посеребренка — 8,7 г;
Алюминий — 150 г;
Медь — 90 г;
Сталь — 1100 г.

Содержание драгоценных металлов в радиоприёмнике Океан-214

Золото : 0,029500 г;
Серебро : 1,942900 г;
Платина : 0 г;
МПГ : 0 г.
Примечание : по справочнику: «Содержание драгоценных металлов в электротехнических изделиях, аппаратуре связи, контрольно-измерительных приборах, кабельной продукции, электронной и бытовой технике. Информационный справочник в шести частях. Часть 6. Электронная и бытовая техника. — 2-е изд., перераб. и доп. -М.: ООО «Связьоценка», 2003″

Фотографии радиоприёмника Океан-214

Схема, техническое описание, инструкция по эксплуатации

Понравилось это:

Нравится Загрузка. ..

Tags: золото, серебро, транзисторы КТ

Ремонт радиоприёмника Океан 209 — от замены лампочек до FM

Некоторое время назад мне в руки попал довольно потрепанный, но все-таки временами исправно работающий приемник ОКЕАН 209. Судя по состоянию – приемник налетал со стола на пол столько же, сколько налетал высококвалифицированный летчик. Сначала я было решил что кто-то просто избавился от старого хлама, которому не нашлось места в новой жизни. Немного поразмыслив и поискав информацию о том, что это, я решил восстановить радиоприемник.

Итак, что же мне попало в руки? Радиоприемник 2 класса «Океан-209» выпускался с 1976 года Минским ПТО «Горизонт». Приёмник работает в диапазонах ДВ, СВ, КВ (5 поддиапазонов) и УКВ. Приёмник имеет: раздельные регуляторы тембра по ВЧ и НЧ; стрелочный индикатор настройки; подсветку шкалы. Чувствительность при работе с магнитной антенной в диапазонах: ДВ — 1 мВ/м, СВ — 0,7 мВ/м, с телескопической антенной в диапазонах: KB-I.

..IV — 150 мкВ/м, KB-V — 250 мкВ/м, в диапазоне УКВ — 35 мкВ/м. Полоса звуковых частот в диапазонах ДВ, СВ, KB — 125…4000 Гц, УКВ-ЧМ — 125…10000 Гц. Выходная мощность около 0,5 Вт. Питание либо от сети, либо от 6 элементов 373. Приемник выпускался вплоть до 1984 года.

В планах у меня было полное восстановление работоспособности, перевод на УКВ-2 (88-108МГц), ну и приведение его к нормальному виду.

Для начала нужно разобрать приемник на отдельные узлы. Для этого отвинчиваем 4 винтика сзади.

Вид со снятой крышкой (фото сделано недавно, поэтому и емкости уже новые. Но об этом потом)

Что и где расположено. Блок питания за платой ВЧ-ПЧ

Далее нужно отцепить ручку переключения диапазонов. Она держится на двух шпильках. Откручиваем шпильки и резким движением вытаскиваем ручку. Теперь свободно снимаем деревянный корпус. Остается только передняя сторона.

Снимаем ручки управления, если они еще есть. Отвинчиваем 4 алюминиевые стойки и винтик, крепящий клемму антенного входа и антенну к пластиковой передней панели. Далее аккуратно освобождаем переднюю крышку.

Вид сверху

Будьте осторожны, к передней панели крепится динамик. Остается аккуратно отсоединить динамик от передней панели. После разбора, рекомендую первым делом обратить внимание на состояние переменных резисторов, так как есть вероятность, что за время эксплуатации дорожки резисторов поизносились. Даже если резисторы в хорошем состоянии, то все равно стоит их заменить на новые, во избежание сюрпризов после сборки.

Следующий пункт, оценка состояния динамика. Мне не повезло…

Похоже кто-то пытался выковырять его вилкой. И его лучше поменять. Если у вас все в порядке, менять не стоит.

Дальше, я заменил все старые конденсаторы типа «К-50» на современные, так как есть вероятность, что за время эксплуатации возможно некоторые из них потеряли свою емкость, либо просто вышли из строя. Меняем все электролиты. Схему радиоприемника я приложу ниже.

Еще одна проблема у приемника была с кнопками на передней панели. Переключатели типа П2К давно вышли из строя и их просто перемкнули чтобы приемник работал только от розетки и с постоянно включенной подсветкой.

Кнопки управляют переключением питания (батарейки/сеть), управлением подсветки, включение/отключение АПЧ, включение/отключение питания. Для снятия аккуратно отпаиваем провода от блока кнопок, и, желательно подписываем что и откуда отсоединили, иначе потом долго будете гадать что откуда шло.

Снимаем блок

Блок переключателей и сломанные детальки от него.

Если менять, то менять все. Мне пришлось менять еще и печатную плату. Рисунка к сожалению, не сохранилось. Но если вдруг найду, то выложу сюда.

Основная проблема в этом деле, это выпаять блок П2К из платы. После замены и установки блока обратно, я решил почистить контакты на барабане.

Этот порыв был связан с тем, что при переключении диапазонов, приемник замолкал, и чтобы вновь услышать что-либо от него приходилось как бы позиционировать ручку.

Для зачистки лучше использовать самую мелкую наждачку и спирт. Контакты следует зачищать как на самом барабане, так и на раме. Контакты на барабане лучше слегка отогнуть, для лучшего сцепления.

Теперь самое страшное – меняем УКВ1 на УКВ2. Здесь если ошибиться, то останется у вас только КВ, СВ и ДВ.

УКВ блок со снятой крышкой

Перед разборкой, рекомендую заклеить нить на валиках при помощи скотча, иначе при сборке будете мучаться. Сам процесс перевода на УКВ 2 заключается в перепаивании емкостей и подгонке индуктивностей. Я пользовался интернетом, и пробовал то, что предлагали на разных сайтах и форумах. Итак, что я делал: С1, С2 заменил соответственно на 22 Пф и 18 Пф. Конденсатор С4 выпаял, С5 оставил. С17 так же пришлось выпаять, а у С16 уменьшил емкость до 30 Пф.

С19 становится 8,2 Пф. Остается поменять емкость С8 на 10 Пф.

Подстройка диапазона ведется контуром L4, подстройка чувствительности контуром L3, а настройка входа контурами L1 и L2 (они, если не ошибаюсь, намотаны на один каркас).

В некоторых статьях и форумах предлагалось перематывать катушки для подстройки УКВ блока на УКВ2. Мне эта идея не нравилась с самого начала, так как мерять индуктивность у меня было нечем. Поэтому я просто заменил сердечники на L1- L4 на ферритовые.

Принципиальная схема УКВ блока.

Кстати, при изучении схемы я заметил, что в некоторых случаях конструкция УКВ блока отличается от принципиальной схемы в документации. Все дело в том, что приемник на протяжении всего периода выпуска дорабатывался и изменялся.

Когда я проводил все эти манипуляции (это было несколько лет назад), у меня не было крутой аппаратуры для замера индуктивности катушек, осциллографа и прочего. Я делал просто. При настройке аккуратно включил приемник (да, прям в таком разобранном виде), а рядом тихо включил другой приемник, который я установил на крайнюю станцию в диапазоне. УКВ блок так же верньером увел в край диапазона. Теперь при подстройке контура L4 важно поймать ту самую станцию, что играет в тестовом приемнике. Как только радиостанция будет поймана, следует увести приемники в другой конец диапазона и удостовериться, что все радиостанции принимаются идентично. Не последнюю очередь играет чувствительность.

Последнее что осталось сделать в этом приемнике – собрать его. Но не просто собрать, но и придать ему более-менее нормальный внешний вид.

Корпус пришлось склеивать эпоксидкой и долго шкурить. Красить в какой-либо цвет было плохой идеей, а так как приемник летчик, нужно было что-то делать со сколами на поверхности дерева. Как итог, я покрыл корпус самоклейкой имитирующей деревянное покрытие. Если у вас случай лучше, можно обойтись покраской яхтным лаком – эффект будет стойким, а корпус прослужит очень долго.

У меня так же вышла накладка – те резисторы которые я поставил были с короткими валиками, а ручки управления я взял без длиных ножек. Выход нашелся не сразу – для удлиннения валиков я использовал колпачки от медицинских шприцев на 2 мГ. Колпачки вклеиваются в ручки и потом обрезаются по месту.

На этом все. В завершение оставлю фото того, что у меня получилось, схему и парочку полезных ссылок.

http://rt20.mybb2.ru/viewtopic.php?t=3288 — форум которым я пользовался при переделке приемника
журнал «Радио» за 1977 год №10, страница 36. — там схема и описание приемника
Схема приемника тут
