Что такое терморезистивные датчики температуры. Как они работают. Какие существуют виды терморезистивных датчиков. Где применяются терморезистивные датчики температуры. Каковы их преимущества и недостатки.
Что такое терморезистивные датчики температуры
Терморезистивные датчики температуры — это устройства, принцип действия которых основан на изменении электрического сопротивления материала при изменении его температуры. Другими словами, это резисторы, сопротивление которых зависит от температуры.
Основными компонентами терморезистивного датчика являются:
- Чувствительный элемент (терморезистор)
- Корпус
- Выводы для подключения
Чувствительный элемент изготавливается из материалов, обладающих высоким температурным коэффициентом сопротивления. Это могут быть металлы (платина, никель, медь) или полупроводники.
Принцип работы терморезистивных датчиков
Принцип работы терморезистивных датчиков температуры основан на свойстве материалов изменять свое электрическое сопротивление при изменении температуры. Как это происходит?
- При нагревании атомы материала начинают колебаться интенсивнее
- Это затрудняет движение свободных электронов
- В результате электрическое сопротивление материала увеличивается
- Измеряя изменение сопротивления, можно определить изменение температуры
У металлических терморезисторов сопротивление растет с повышением температуры, а у полупроводниковых — уменьшается. Эта зависимость описывается формулой:
R = R0(1 + αΔT)
где R — текущее сопротивление, R0 — сопротивление при начальной температуре, α — температурный коэффициент сопротивления, ΔT — изменение температуры.
Основные виды терморезистивных датчиков
Существует два основных вида терморезистивных датчиков температуры:

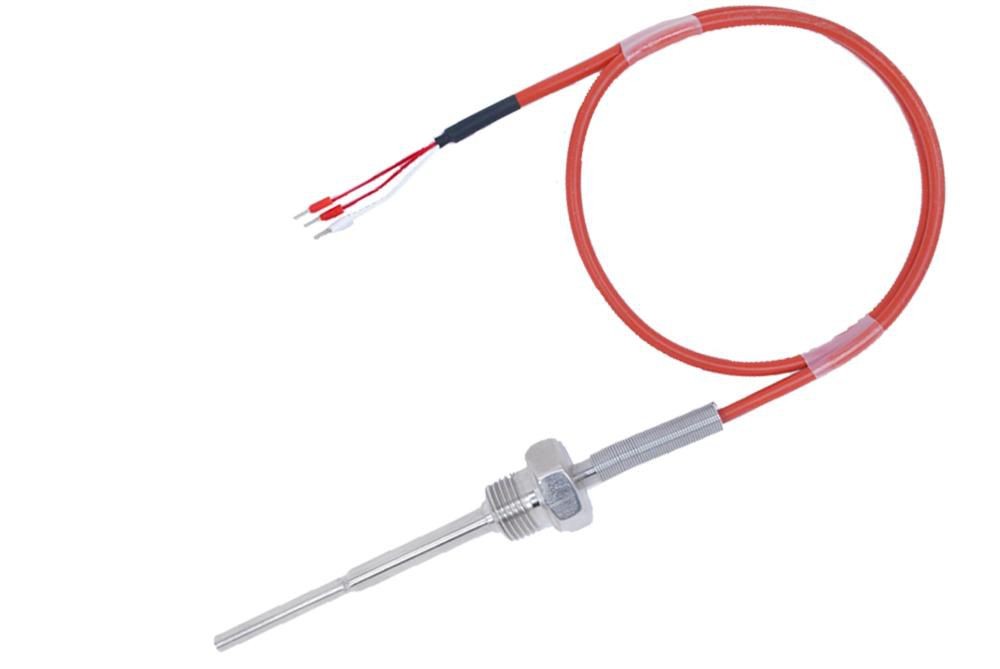

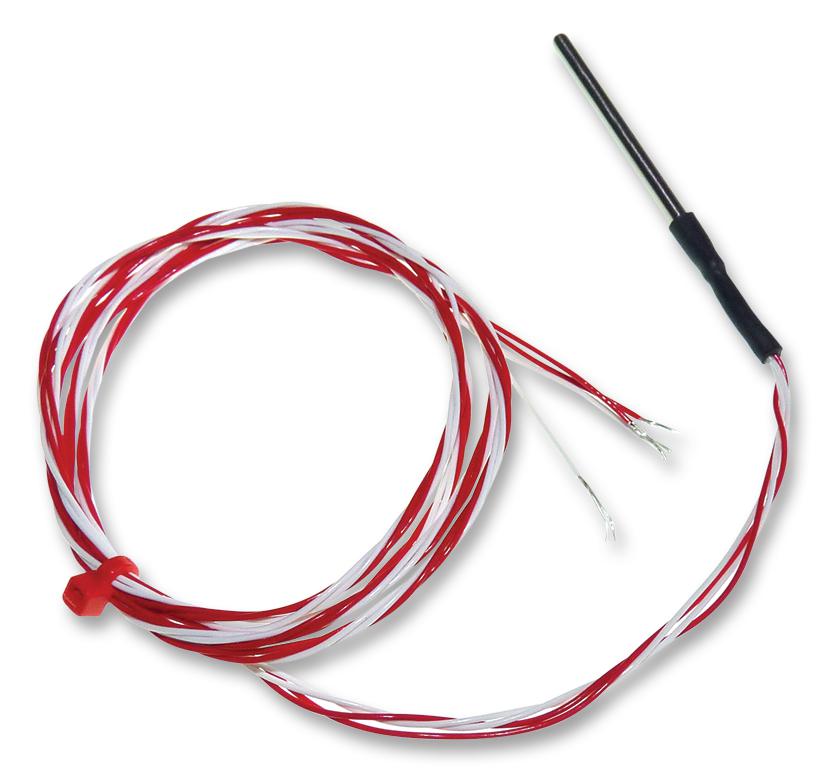

1. Металлические терморезисторы (RTD)
Resistance Temperature Detector (RTD) изготавливаются из чистых металлов, чаще всего платины, никеля или меди. Их сопротивление линейно увеличивается с ростом температуры.
Основные типы RTD:
- Pt100 — платиновый датчик с сопротивлением 100 Ом при 0°C
- Pt1000 — платиновый датчик с сопротивлением 1000 Ом при 0°C
- Ni100 — никелевый датчик с сопротивлением 100 Ом при 0°C
- Cu50 — медный датчик с сопротивлением 50 Ом при 0°C

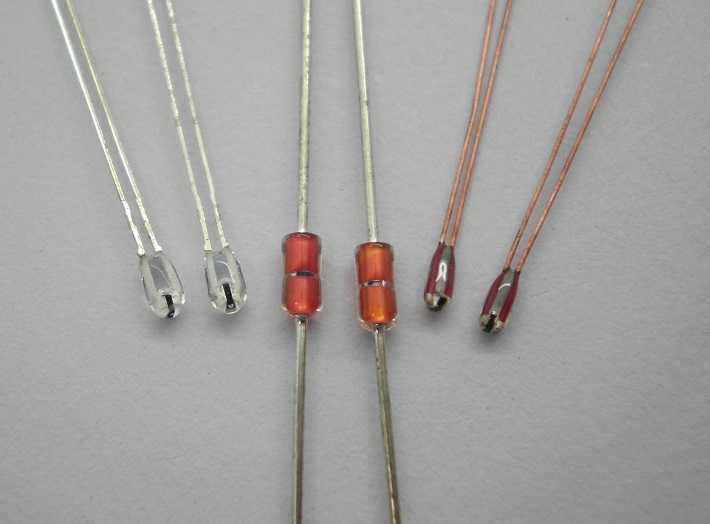

2. Полупроводниковые терморезисторы
Делятся на два типа:
- NTC (Negative Temperature Coefficient) — с отрицательным ТКС
- PTC (Positive Temperature Coefficient) — с положительным ТКС
У NTC-термисторов сопротивление уменьшается при нагревании, у PTC — увеличивается.
Характеристики терморезистивных датчиков
Основные характеристики, которые необходимо учитывать при выборе терморезистивного датчика температуры:
- Диапазон измеряемых температур
- Точность измерений
- Чувствительность
- Время отклика
- Стабильность показаний
- Линейность характеристики
- Самонагрев
Как выбрать оптимальный датчик? Это зависит от конкретного применения. Например, для точных измерений в узком диапазоне лучше подойдут платиновые RTD, а для быстрых измерений в широком диапазоне — термисторы.
Преимущества и недостатки терморезистивных датчиков
Какие плюсы и минусы имеют терморезистивные датчики температуры? Рассмотрим их основные достоинства и недостатки.
Преимущества:
- Высокая точность измерений (особенно у платиновых RTD)
- Широкий диапазон измеряемых температур
- Хорошая линейность характеристики (у металлических RTD)
- Долговременная стабильность
- Простота конструкции
- Невысокая стоимость (особенно термисторов)
Недостатки:
- Необходимость внешнего источника питания
- Влияние сопротивления проводов на точность измерений
- Возможность самонагрева при большом измерительном токе
- Нелинейность характеристики у термисторов
- Хрупкость чувствительного элемента
Области применения терморезистивных датчиков
Где используются терморезистивные датчики температуры? Их применение очень широко и охватывает различные отрасли промышленности и бытовой техники:
- Автомобильная промышленность (датчики температуры двигателя, масла, охлаждающей жидкости)
- Бытовая техника (холодильники, кондиционеры, стиральные машины)
- Пищевая промышленность (контроль температуры в процессах производства и хранения)
- Медицинское оборудование (термометры, инкубаторы)
- Системы отопления, вентиляции и кондиционирования (HVAC)
- Электроника (защита от перегрева)
- Метеорология (измерение температуры воздуха, почвы, воды)
В каждой из этих областей терморезистивные датчики выполняют важную роль в обеспечении точного контроля температуры.
Сравнение терморезистивных датчиков с другими типами
Как терморезистивные датчики соотносятся с другими типами датчиков температуры? Давайте сравним их с наиболее распространенными альтернативами:
Термопары:
- + Более широкий диапазон измеряемых температур
- + Не требуют внешнего питания
- — Меньшая точность
- — Нелинейная характеристика
Инфракрасные датчики:
- + Бесконтактное измерение
- + Быстрый отклик
- — Зависимость от состояния поверхности объекта
- — Более высокая стоимость
Биметаллические датчики:
- + Простота конструкции
- + Низкая стоимость
- — Меньшая точность
- — Ограниченный диапазон измерений
Выбор типа датчика зависит от конкретного применения и требований к измерениям.
Особенности подключения и использования терморезистивных датчиков

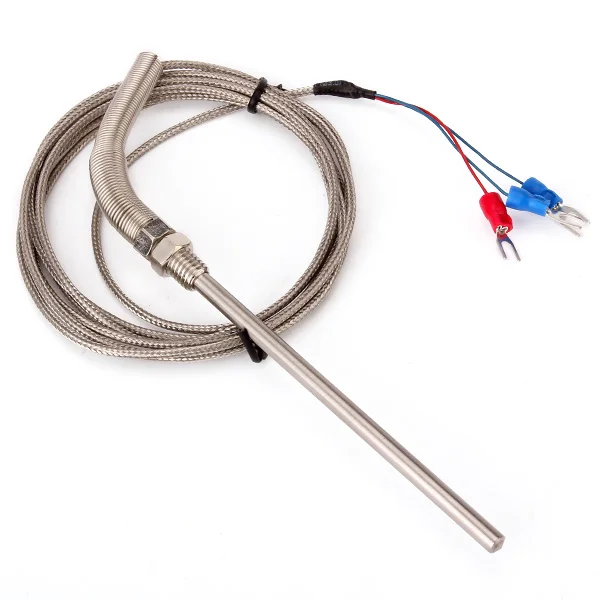

Как правильно подключить и использовать терморезистивный датчик температуры? Вот несколько важных моментов:- Схема подключения:
- 2-проводная — простая, но менее точная из-за влияния сопротивления проводов

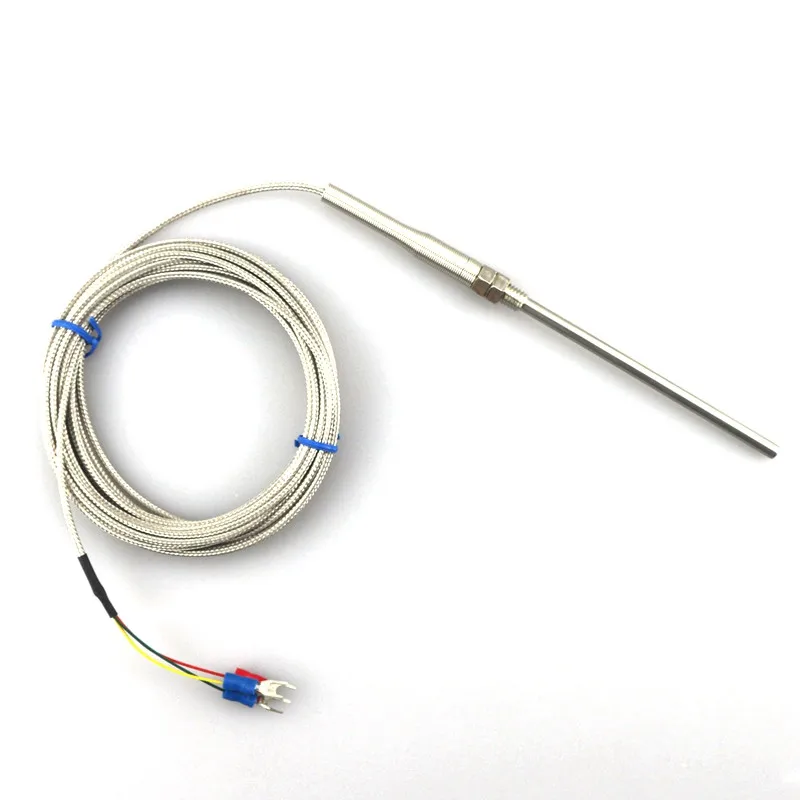

- 3-проводная — компенсирует сопротивление одного провода
- 4-проводная — наиболее точная, полностью компенсирует сопротивление проводов
- Измерительный ток:
- Должен быть достаточно малым, чтобы избежать самонагрева датчика
- Типичные значения: 0.1-1 мА для RTD, 10-100 мкА для термисторов
- Линеаризация:
- Для RTD можно использовать уравнение Каллендара-Ван Дюзена
- Для термисторов — уравнение Стейнхарта-Харта
- Калибровка:
- Периодическая калибровка необходима для поддержания точности измерений
- Обычно выполняется в нескольких температурных точках
Соблюдение этих рекомендаций поможет обеспечить точные и надежные измерения температуры с помощью терморезистивных датчиков.
