Содержание

разновидности, принцип работы, преимущества и недостатки

Датчики, фиксирующие движение, также подразделяются на устройства по типу излучения. Выделяют инфракрасные, микроволновые и ультразвуковые датчики. По способу получения сигнала от наблюдаемых объектов выделяют устройства активного и пассивного типа. Так, активные датчики выполняют регистрацию сигнала, который отражается от объекта наблюдения, а пассивные осуществляют фиксацию собственного ИК излучения. Что касается способов получения и отправки сигнала, то датчик активного типа работает посредством использования особого приёмника и излучателя. Пассивный датчик функционирует без дополнительных приспособлений: его отличают высокая надёжность, эксплуатационная долговечность, прочность корпуса и сравнительно невысокая стоимость.

Датчики ультразвукового типа

Устройства данного типа относятся к активному классу датчиков и отличаются относительной дешевизной. Функционируют ультразвуковые датчики посредством распространения звуковых волн на всю площадь контролируемой зоны. Частота издаваемых сигналов варьируется в пределах диапазона от 20 000 до 60 000 Гц соответственно. При функционировании УД соблюдается эффект Доплера, а фиксация движения объекта становится причиной выполнения частотного сдвига сигнала отражённого типа регистрируемого и сравниваемого датчиков. К классу ультразвуковых датчиков относят парковочные системы помощи водителям, а также автомобильные сигнализации.

Что касается ряда достоинств УД, то к ним относят адаптированность к высокому запылению, чёткое срабатывание на движение, происходящее в зоне наблюдения, невысокую цену, низкие критерии требований к условиям эксплуатации.

Что касается недостатков устройств этого класса, то таковыми являются ограниченная дальность действия, чрезмерно высокая чувствительность, приводящая к срабатыванию при быстрых или резких движениях.

Микроволновые датчики

Устройства фиксации движения, обладающие принципом работы, аналогичным функционированию ультразвуковых датчиков. Движение фиксируется посредством регистраций изменений значений частоты и длины волны излучения. Однако вместо звуковых волн излучаются волны электромагнитные, частота которых не превышает показателя в 5,8 гГц.

К преимуществам микроволновых датчиков можно отнести высокую точность срабатывания, чувствительность к движению объектов, которые находятся за небольшими препятствиями: тонкими стенами, дверьми или стёклами окон. Датчики, как правило, имеют компактные габаритные размеры и большой радиус действия. К недостаткам относят высокую стоимость устройств, кроме того, высокая чувствительность является и недостатком таких датчиков: часто фиксируются неверные срабатывания устройств. Эти минусы являются определяющим фактором того, что в системах, управляющих освещением, датчики микроволнового типа практически не используются.

Инфракрасные датчики

К наиболее часто используемому оборудованию, предназначенному для фиксации движения объектов в наблюдаемых локациях, относят инфракрасные датчики. Они наиболее оптимально подходят для работы в составе систем управления освещением автоматического действия и реагируют только на людей или животных. ИК датчики просты в настройке и эксплуатации, обладают возможностью с лёгкостью установить требуемые углы обнаружения и дальность действия сигнала. Немаловажное преимущество такого оборудования также заключено в том, что оно полностью безопасно для здоровья людей или животных.

Пассивные ИК датчики максимально безвредны для здоровья, так как они сами не излучают никаких волн, а только принимают их.

К минусам использования ИК датчиков относят малую точность работы при попадании прямых солнечных лучей или функционирования рядом находящихся электрических приборов. Также важный аспект: установка датчиков может осуществляться вдали от отопительных и кондиционирующих систем (это связано с тем, что потоки тёплого воздуха могут привести к неверным срабатываниям).

Проблемы с работой ИК датчика: фиксации движения могут возникнуть из‐за большого количества паутины, расположенной непосредственно перед фиксирующим устройством. Это связано с тем, что паутина отражает сигнал, что приводит к ложному включению света.

Использование датчиков движения при организации освещения на разных типах объектов обуславливается высокой экономией и последующим получением выгоды после инсталляции подобных устройств. Чтобы максимизировать экономию, к выбору датчиков следует отнестись с должным вниманием, в противном случае установка такого оборудования может нисколько не сэкономить бюджет или стартовые вложения, а только усугубить расходы и доставить дискомфорт.

Как работает датчик движения: принцип работы датчиков движения охранной сигнализации

Датчик движения — ключевой элемент любой охранной системы. Это специальный детектор, который реагирует на движение объекта в поле своего действия. Такие датчики предназначены для обнаружения посторонних, которые получили несанкционированный доступ к объекту или территории.
Датчик движения — это устройство, которое реагирует на изменение интенсивности фонового теплового поля в зоне его действия. Именно так он определяет присутствие человека на территории объекта.
И если с определением все понятно, то как работает датчик движения знают не все. Рассмотрим этот вопрос подробнее, ведь датчики есть в любой современной системе безопасности.

Принцип работы датчика движения
Принцип работы устройства сводится к анализу магнитных и тепловых волн вокруг. Тепловой энергией обладают все объекты, не только люди, но, для того, чтобы датчик сработал, объект должен передвигаться с достаточной скоростью в зоне действия детектора.
Когда человек или другой объект перемещается с достаточной скоростью, то датчик срабатывает и сигнал подается на электронную схему управления. Далее блок управления реагирует на происшествие заданным образом: может быть включен свет, может сработать сирена сигнализации или сигнализация подаст оповещение об опасности.
В основе такого устройства использованы пироприемники, именно они замечают инфракрасное излучение. Второй важный элемент — это мультилинза, которая состоит из нескольких мелких линз. Лиза находится снаружи, а приемник — сразу за ней.
Такой детектор применяется в жилых помещениях, а также на производстве, в офисах, на открытых территориях. Он универсален и надежен, обладает высокой чувствительностью.

Виды датчиков двтжения
Все эти детекторы примерно одинаковы, но принцип работы датчиков движения охранной сигнализации зависит также от типа устройства.

Главные виды детекторов, это:
1. Ультразвуковые. Определяют объект по смене ультразвуковых волн, которые возникают при появлении объекта в поле действия детектора.
2. Инфракрасные. Реагируют на тепло от объекта. Не сработает, если в поле окажется статичный объект, для обнаружения он должен двигаться. Датчики ставят на опоры, в качестве которых используют устойчивые конструкции (это могут быть несущие стены), которые не подвержены вибрациям. Их размещают на высоту 2-3 м, но нельзя крепить датчик возле отопительных и осветительных приборов, так как он реагирует на засветы и конвекционное излучение. Обладают высокой чувствительностью и часто реагируют даже на животных.

3. Радиоволновые. Реагируют на смену частоты радиосигнала, который возникает при движении.
4. Комбинированные. Считаются самыми точными, так как они реагируют и на смену частоты радиоволн, и на появление тепла в зоне действия.

Также датчики могут быть проводными и беспроводными. В первом случае передача сигнала идет по проводам, во втором — через интернет. Сказать, какой датчик лучше нельзя. Проводные более надежны и не зависят от провайдера, однако, их сложнее укладывать. Кроме того, такой датчик требует более надежной защиты, так как злоумышленники могут попытаться вывести их из строя. У беспроводных детекторов есть большой плюс — при срабатывании датчик сразу же передает место расположения. То есть, охранная компания увидит, где именно произошло нарушение. Проводные так точно сигнал передать не могут, они работают одинаково на любом расстоянии от пультового устройства.

Работа датчиков движения будет также разниться, в зависимости от зоны обнаружения нарушителя. По этому параметры датчики делят на объемные, которые используют внутри помещения, и линейные, которые предназначены для открытого пространства и периметров. Объемные ставят в комнатах, линейные — в коридорах. Для большей безопасности люди также устанавливают датчики на окна и двери, это детекторы поверхностного типа.

Как подключают датчики
Главное требование — монтировать детекторы любого типа можно только на неподвижные объекты и стены, которые не подвержены вибрации. При сильных вибрациях или движении опоры, может возникать ложный сигнал.
Беспроводные датчики подключать проще, они включаются в охранную систему автоматически. Кроме того, можно размещать такие детекторы, не боясь повредить ремонт. Проводные, по возможности, следует прокладывать во время ремонта, чтобы спрятать кабель под покрытие.
Датчики нужно размещать по возможному пути следования злоумышленника. Доверить установку охранных систем можно только проверенным компаниям с хорошей репутацией. Самостоятельно ставить датчики и другие элементы системы не нужно.

Датчики движения для включения света: виды, схемы установки

Устройство и принцип работы

Конструктивно датчик движения содержит несколько составляющих элементов, которые будут отличаться в зависимости от типа.


Рис. 1. Устройство датчика движения

Для примера рассмотрим устройство инфракрасного сенсора, который состоит из:

  • пироэлемента PIR, реагирующего на изменение физических параметров окружающей среды;
  • полевого транзистора T1, выступающего в роли электронного ключа;
  • шунтирующего резистора R1, подключенного параллельно к пироэлементу.

Принцип действия заключается в способности пироматериала изменять собственные характеристики в зависимости от степени теплового излучения, попадающего на него. Световой поток уменьшает сопротивление пироэлемента PIR и через него приходит сигнал на открытие полевого транзистора. В таком состоянии ток будет протекать через нагрузку, в роли которой может выступать катушка реле или другой логический элемент. В случае появления человека или другого объекта в области действия датчика, световой поток прервется и перестанет воздействовать на пироэлемент, сработает автоматика, выдающая соответствующий сигнал о возникновении движения.

Разновидности

Разделение датчиков движения для включения света на виды осуществляется по нескольким критериям. По принципу действия их можно разделить на:

  • Инфракрасные – основаны на измерении величины температуры предметов, попадающих в зону охвата датчика движения. Основным недостатком является ложная реакция на элементы системы отопления или лампы накаливания, расположенные в непосредственной близи.


Рис. 2. Инфракрасный датчик
Ультразвуковые – функционируют на основе эффекта Доплера. Излучаемая волна звука в диапазоне частот от 20 до 60 кГц не слышима человеческим ухом в соответствии с п.2.1.1.3 ГОСТ Р 50030.5.2-99. Сталкиваясь с препятствием, ультразвук отражается и возвращается к приемнику, о чем передается сигнал на электронный ключ или реле.


Рис. 3. Ультразвуковой датчик

Микроволновые – используют специальную антенну, посылающую высокочастотный сигнал в окружающее пространство. При столкновении сигнала с движущимся предметом возникает отраженный сигнал, который возвращается к датчику. На сегодняшний день это самые чувствительные, но и самые дорогие модели для включения света.


Рис. 4. Микроволновой датчик

  • Лазерные – состоят, как правило, из светодиода и фотодиода, монтируемых в контролируемой области. Светодиод излучает сигнал, который распространяется в окружающее пространство. Как только в области действия возникает объект, преграждающий световой поток, он отражается и воспринимается фотодиодом. С которого сигнал подается на исполнительный орган датчика движения.
  • Томографические – используют радиоволны для диагностики пространства. В отличии от других моделей способны проникать за стены, конструктивные элементы и прочие преграды. Используются для включения освещения на больших площадях, в торговых центрах и т.д.

В зависимости от способа взаимодействия с движущимися объектами датчики движения могут быть активными, пассивными или комбинированными. Активные самостоятельно излучают измеряемые сигналы, а после их воспринимают. Пассивные ориентированы на собственные излучения человеческого организма или отталкиваются от их взаимодействия с окружающей средой. Комбинированные состоят из активного излучателя, установленного с одной стороны и пассивного приемника, расположенного с другой стороны.

В зависимости от места установки датчики движения подразделяются на устройства наружного и внутреннего применения. Первые предназначены для использования под открытым небом. Вторые используются для размещения в помещениях, иногда под навесами, на верандах, крытых террасах и патио.

Датчики ультразвуковые

Данный тип датчиков движения постоянно распространяют вокруг себя ультразвук. При резком движении в зоне распространения, прибор срабатывает и замыкает цепь освещения.

Недостатком ультразвука, является дискомфорт домашних животных, которые в отличие от людей, ультразвук чувствуют. Также УЗ датчики не сработают, если человек двигается очень плавно, для срабатывания нужны резкие движения.

К плюсам УЗ датчиков можно отнести невысокую цену, всепогодное срабатывание, срабатывание на любой тип одежды человека.

Статьи по теме: Всё что вам нужно знать про мачты освещения

Технические характеристики

При выборе конкретной модели необходимо руководствоваться основными техническими характеристиками, которые позволяют адаптировать датчик движения под местные условия.

Угол обзора.


Рис. 5. Угол обзора

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия.

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.

Класификация приборов

По способу монтажа приборы делятся на:

Накладные; потолочный или настенный вариант крепления при помощи обычных дюбелей. Обычно монтируются на высоте 2,5- 3 метра от уровня пола. Могут иметь внутренний\наружный угловой кронштейн, для крепления на углу. В качестве примера, это датчик движения от фирмы DELUX(Китай) YCA1021, имеет угол обзора 180° , расстояние обнаружения 11 м, рабочая температура от -20 до +40 градусов Цельсия и может коммутировать нагрузку до 1,2 кВт.

Встраиваемые; монтируются в стену или потолок, и находятся с ней в одной плоскости. Например, Uniel USN-015, потолочный, встраиваемый прибор, с максимальным углом обзора 360 градусов. Обычно устанавливаются в монтажные коробки (такие же как под розетки) рядом с выключателем, светильником или в отверстие на потолке.

Существуют и гибридные варианты, так комплект от фирмы COCO (Нидерланды) для коридора, прихожей, ванной комнаты – автоматически включит освещение при входе в помещение. Фирма предлагает приобрести беспроводной датчик движения AWST-6000 и встраиваемый радио-выключатель ACM-1000. Устройства имеют такие характеристики: дальность работы приемника 70 м, запитан от сети 220V/50Hz, питание передатчика от двух батареек (размер АА) 1.5V. Комплект имеет класс защиты IP20, и мощность коммутации до 1кВт.

По климатическому исполнению приборы делятся на:

  • Для уличного применения; такой датчик движения для включения света «видит объект» на расстоянии до 500 метров. Рабочий диапазон прибора от -40 до +60 градусов Цельсия. Пылевлагозащищённое исполнение корпуса.
  • Для использования в помещении; такие устройства предназначены только для использования внутри помещений. Рабочий диапазон от -20 до +40 градусов Цельсия.

По типу используемого электропитания:

  1. От осветительной сети 220В;
  2. От аккумулятора или батарей;

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.


Рис. 6. Схема подключения датчика движения

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:


Рис. 7. Схема с шунтирующим выключателем

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:


Рис. 8. Схема с фотореле

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:


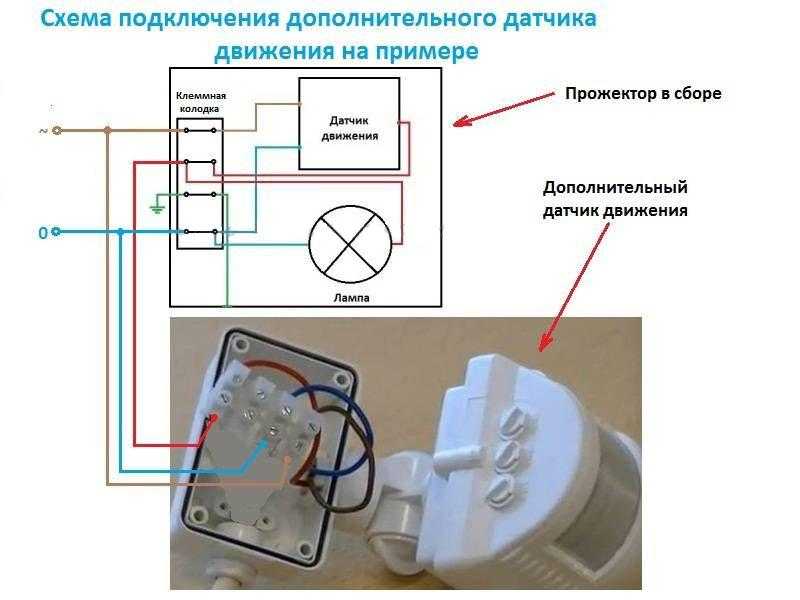

Рис. 9. Схема с двумя датчиками движения

Принципы работы датчиков движения

Принцип работы датчика движения достаточно прост. В то время, когда на территории обзора датчика движения появляется движущийся объект, встроенный обнаружитель включит реле и с его помощью электричество передастся к лампочкам, тем самым включив свет.

Устройство работает то время, которое вы указываете в настройках. Можно выбрать от 5 секунд до 10 минут. То есть, например, вы поставили таймер в 5 минут, если в течении всего этого времени не будет движения, прибор выключит свет.

Ещё до покупки датчика необходимо определиться с местом его размещения. Именного от этого будет зависеть тип устройства. К примеру, датчик инфракрасного типа не будет реагировать на человека, если он не зашел в помещение. Если же вы хотите, чтобы свет включался при открывании дверей, установите прибор ультразвукового типа.

Частные ошибки при монтаже

Наиболее часто при установке датчика движения допускаются следующие ошибки:

  • рядом с датчиком движения располагается осветительное оборудование, приводящее к сбоям в работе;
  • угол обзора не захватывает часть территории, из-за чего включение света происходит через раз;
  • в зоне контроля расположен калорифер или кондиционер, воздушные потоки которых влияют на корректную работу;
  • перед сенсором находиться громоздкий предмет, существенно сужающий угол обзора.

Области применения

Детекторы движения применяются в различных сферах автоматизации. В каждой области предпочтительны свои разновидности датчиков.

Системы охраны

Наиболее логичное применение детекторов движения – в системах охраны объектов. Датчик может обнаружить проникновение на охраняемую территорию или в помещение и подать сигнал тревоги или включить дополнительные устройства.


Часто над камерой наблюдения располагают прожектор с датчиком движения.

Включение дежурного освещения

В местах с нерегулярным пребыванием людей с помощью подобных сенсоров можно получить значительную экономию электроэнергии. К таким местам относятся подъезды жилых домов и производственных зданий, складские помещения и другие территории. Свет в них требуется включать лишь на время нахождения жильцов или персонала. Обнаружив движение, датчик генерирует сигнал на активацию осветительных приборов.

Системы «Умный дом»

В системах «Умный дом» для детекторов можно найти гораздо более широкую область применения, чем простое управление освещением. По сигналу от сенсора можно управлять системами отопления, вентиляции, кондиционирования воздуха и другими инженерными системами. Режим работы изменяется в зависимости от наличия людей на контролируемой территории.

Датчик движения и открывания двери с Алиэкспресс (система Умный дом).

Регулировка

После монтажа любой сенсор можно отрегулировать под параметры помещения или особенности ландшафтного дизайна территории. Для этого вы можете воспользоваться функционалом на корпусе, назначение которого мы рассмотрим более детально.


Рис. 10. Регулировка датчика движения

Угол наклона.

Необходимость регулировки угла наклона зависит от совпадения активной зоны с нужной вам дорожкой, тротуаром или пространством у крыльца. Если вам нужно сместить активную зону, то можно подрегулировать датчик на кронштейне. В некоторых моделях для этого используются специальные ручки. Однако заметьте, в моделях с малым углом по вертикали активную зону следует регулировать не только поворотом, но и высотой подвешивания.


Рис. 11. Регулировка угла наклона

Чувствительность.

Функция чувствительности позволяет отрегулировать включение света в зависимости от размеров объекта. На корпусе она обозначается SEN и может регулироваться от минимума до максимума. Чем меньшую чувствительность вы выставите, тем хуже будет реагировать датчик движения на небольшие объекты, к примеру, кошек или собак. По мере необходимости, чувствительность повышают, чтобы включение света происходило при движении самого меньшего члена семьи.

Время задержки.

Данный параметр указывает, в течении какого времени продлиться включение света. Для его регулировки необходимо воспользоваться ручкой с пометкой Time. Как правило, большинство датчиков движения позволяют выставить время свечения от нескольких секунд до 10 – 15 минут. Но, при необходимости на рынке можно подобрать и другой диапазон.

Уровень освещенности.

Такая опция доступна лишь моделям со встроенным фотореле, реагирующим на смену времени суток. На корпусе оборудования она помечена переключателем LUX, который позволяет изменять предел срабатывания в зависимости от снижения интенсивности солнечных лучей.

Рекомендации по подключению

Произвести монтаж и настройку можно только в том случае, если имеется опыт работы с подобными устройствами. Главное, чтобы в комплект с сенсорным оборудованием входил инструктивный материал по установке.

Вам это будет интересно Для чего ставят УЗО

Необходимо заранее определиться с месторасположением, лучше всего подобрать зону, где отсутствуют посторонние предметы, на которые он может срабатывать. А также не стоит слишком часто перемещать прибор, так как от этого сбиваются настройки.

Рекомендации по монтажу датчиков движения:

  • в помещение, где устанавливается детектор, требуется разместить обычный выключатель, притом они должны располагаться строго параллельно друг другу, чтобы в случае непредвиденных обстоятельствах можно было выключить свет самостоятельно;
  • чтобы обезопасить устройство от случайных повреждений, его рекомендуют устанавливать в нишах или смонтировать для него специальное углубление в стене;
  • очень важно подобрать место, где на него не будут падать солнечные лучи, так как они нарушают нормальное функционирование прибора и вызывают ложные срабатывания.

Собственно это основные советы по установке. Если строго соблюдать эти рекомендации, прибор будет работать исправно, качественно и длительное время.

Какой лучше выбрать?

Если вы планируете установку датчика движения на улице или хотите подвязать его работу под смену времени суток, то лучше брать модель со встроенным фотореле. Это решит проблему ручного включения света с наступлением сумерек, и исключит необходимость покупки и подключения дополнительного оборудования.

Если в зону действия часто попадают собаки, кошки и прочая живность, лучше приобрести модель с защитой от животных. В таком случае освещение не будет срабатывать ложно.

При выборе производителя, отдавайте предпочтение известным брендам. Так как дешевые китайские датчики движения могут быстро выйти со строя, из-за чего система перестанет реагировать на перемещение.

Если вам нужна незаметная модель для сигнализации, выбирайте датчик движения спокойных цветов. Желательно брать миниатюрные датчики движения, которые легко прячутся за конструктивные элементы и детали строений.

Какие бывают датчики движения для включения света

К основным видам датчиков движения, которые чаще всего используют для дома для включения света, относятся:

— Инфракрасные (ИК)

— Ультразвуковые (УЗ)

— Микроволновые (СВЧ)

— Комбинированные

Несмотря на то, что все они могут одинакого эффективно включать свет в квартире или доме, каждый из них имеет свои индивидуальные особенности, о которых нужно зать при выборе.

А чтобы правильно рассчитать оптимальное место установки, чтобы не было «мертвых зон» при автоматическом включении освещения,нужно знать: какие бывают объемники, варианты их исполнения, крепежа, способы подключения. Часть этой информации мы уже подробно раскрывали в предыдущих материалах, в целях экономии вашего времени, мы будем оставлять ссылки на них дальше по тексту. Получить полную картину о том, какие бывают датчики движения, можно будет лишь изучив всё.

При выборе мест для установки датчиков присутствия, необходимо учитывать особенности каждого из типов объемников, чтобы на их работу не виляли факторы, которые могут вызывать ложные срабатывания освещения или наоборот отказ сенсора, доставляя владельцу квартиры серьезные неудобства.

Удостоверьтесь, что поверхность, на которую будет выполнена установка датчика движения, не подвергается вибрациям, внимательно ознакомьтесь со всеми причинами, которые могут служить источником помех или ложных срабатываний выбранного вами датчика движения.

Производителями датчиков движения, представлены модели разнообразных способов установки, вариантов расположения, с разными углами обзора, что позволяет максимально точно настроить их на необходимые зоны для обнаружения перемещений и присутствия человека и во время включать свет.

По вариантам расположения датчики движения можно разделить на:

— Потолочные

— Настенные

— Угловые

Потолочный датчик движения, как нетрудно догадаться из названия, предназначен для установки на потолки, плиты перекрытия и т.д., чаще всего такие датчики имеют круговую зону обнаружения в 360 градусов. Наиболее эффективны в помещениях, где необходим максимальный охват всего пространства.

Настенные и угловые датчики движения, характеризуются более узкими углами обзора, чем потолочные, но они позволяют более точно выделить только необходимые для контроля зоны из всего помещения. Настенные датчики движения располагаются на любых вертикальных поверхностях, а угловые предназначены для установки в углах стен, что иногда является наиболее удобным вариантом монтажа.

Существуют модели для установки как на внешних, так и во внутренних углах. Чаще всего применяются в случаях, когда необходимы наиболее точные настройки области охвата, это, например, обзор: въезда во двор, пространства перед окном или дверью, части помещения и т.д.

Довольно часто можно встретить универсальные датчики движения, в комплекте к которым поставляется как прямой крепеж (на стену или потолок), так и элементы, позволяющие осуществить монтаж во внутренних или на внешних углах зданий.

По способу установки все датчики движения можно разделить на:

— Внешние (накладные)

— Внутренние (встраиваемые)

Выбор внешнего или внутреннего объемника зависит от необходимого результата, который вы хотели бы получить.

Чаще всего, внешний (накладной) датчик движения, если не обладает зоной охвата в 360 градусов, имеет возможность регулировки направления, в котором он будет осуществлять слежение за пространством. Он прост в установке, ведь кроме электропроводки для него не требуется никакой подготовки. Такие датчики максимально функциональны, позволяют гибко настраивать необходимые параметры зоны охвата.

Процесс установки внешнего настенного датчика движения подробно описан ЗДЕСЬ

Встраиваемый датчик движения, не будет сильно выделятся в окружающем пространстве, часто он может выглядеть в одном стиле с выбранной вами серией электроустановочного оборудования – розеток и выключателей.

Существуют модели как для установки в стену, так и для встраивания в потолок или в мебель и даже в электроприборы.

При грамотном своевременном проектировании для дома систем освещения (охранных или «умного дома»), реализованных на базе датчиков движения, предпочтительней закладывать в проект именно внутренние(встраиваемые), если есть такая возможность и не пострадает необходимая функциональность, ведь такие устройства наиболее органично смогут вписаться в любой интерьер, никак при этом не мешая и не выделяясь.

По способу подключения датчики движения делятся на:

— Автономные (беспроводные)

— Проводные

Автономные датчики движения для установки не требуют проводов и электропроводки. Питание осуществляется за счет встроенного аккумулятора, а сигнал передается по радиоканалу.

Автономные устройства, предназначенные для монтажа на улице, часто так же снабжены «солнечными батареями», для заряда встроенного аккумулятора в светлое время суток.

Чаще всего автономное оборудование используются вне помещений, в условиях больших пространств, где протянуть необходимые коммуникации затруднительно.

Самый распространенный тип датчиков движения применяемый для освещения – проводные. Они заслуженно получили доверие потребителей как самые надежные и проверенные временем.

К нему прокидываются питающие и управляющие провода. При этом он теряет в автономности, в случае отключения электричества датчик перестает работать. В остальном же, для дома или квартиры, это самый оптимальный вариант.

Основные способы подключения датчиков движения для освещения, с разводкой проводов в распределительной коробке, мы уже рассматривали в нашей статье — ЗДЕСЬ.

В статье представлены подробные схемы подключения, электропроводки и расключения проводов в распределительной коробке для каждого из вариантов.

Выбирая датчик присутствия для дома — для освещения, охранных систем, любых других систем автоматизации своей квартиры или дома, обращайте внимание на все представленные выше особенности, учитывайте все положительные и отрицательные стороны того или иного типа.

Идеальный вариант — если вы заранее определите необходимые объемы, где необходима работа датчика движения, подберете конкретную модель и уже под нее будете строить систему коммуникаций и подготавливать место установки.

Мы бы посоветовали для включения света дома или квартиры пользоваться простыми инфракрасными датчиками движения, от надежного производителя, так как они максимально безопасны, а при правильно рассчитанных местах установки, практически не дают ложных срабатываний.

1.3.1. Устройство датчика движения. Справочное пособие по системам охраны с пироэлектрическими датчиками

1.3.1. Устройство датчика движения

По способу крепления и подключения различают настенные и накладные, проводные и беспроводные, внешние и внутренние датчики движения (далее – ДД) охранной сигнализации. Некоторые модели подобных систем имеют иммунитет от домашних животных, то есть устройство не срабатывает на движение объекта, масса которого меньше 25 кг.

Принципы работы и применение ДД

Среди разработок не ранее 2010 года известны несколько видов детекторов перемещений, они имеют специфические отличия по типу примененных датчиков.

Ниже будут описаны детекторы перемещения на основе датчиков инфракрасного (ИК) излучения.

ИК излучение находится в электромагнитном спектре. Длина волны больше длины волны видимого света. ИК излучение невозможно увидеть, но оно характерно фиксируется при помощи специально предназначенных для этого датчика. Человеческое тело, впрочем, как и у животных, довольно интенсивно излучает в ИК диапазоне. Максимум такого излучения преобладает в длине волны 9,4 мкм. Распознавание ИК излучения основывается на пироэлектрических датчиках. Они сделаны из специального кристаллического материала, который при воздействии на него ИК излучения вырабатывает поверхностный электрический заряд. Встроенный в датчик усилитель на полевом транзисторе значительно повышает распознавание этого заряда и обеспечивает формирование управляющего напряжения. Поскольку датчик срабатывает на ИК излучение в широком диапазоне, для сужения последнего используется фильтр специального назначения, ограничивающий восприятие датчиком ИК излучения только в диапазоне от 8 до 14 мкм.

В электрической схеме детектора перемещений (многократно описанной в литературе, в т. ч. автором, рис. 1.3) используется дешевый счетверенный операционный усилитель LM324. Первые два ОУ – IC1A, IC1B – выполняют функции усилителя, два другие – функци ИК компаратора. Выпрямленный диодами D3, D4 сигнал поступает на одновибратор IC2, который управляет транзисторным ключом Q1. В цепь коллектора транзистора Q1 включена обмотка исполнительного реле.

Рис. 1.3

Не всегда удобно или возможно привязать датчик с исполнительным устройством посредством проводов. В таких случаях оптимальной является связь датчика с исполнительным устройством по радиоканалу. В странах Европы и США разрешена работа устройств дистанционного управления и автосигнализаций на частоте 418 МГц. Устройства, отвечающие условиям применения для работы на этой частоте, не требуют сертификации и разрешения. Если раньше существовали некоторые трудности в проектировании и изготовлении таких приемопередающих устройств, то после выпуска унифицированных модулей передатчика TM1V и приемника RM1V проблема реализации связи устройств дистанционного управления по радиоканалу на частоте 418 МГц попросту исчезла.

Совместимость работы близкорасположенных устройств ДУ обеспечивается благодаря использованию микросхем кодера в передатчике и декодера в приемнике. При перемещении человека в зоне действия ИК датчика на выводе 1 IC1B возникает положительный перепад напряжения, который через диод D2 поступает на вывод 6 IC2A, и в результате его потенциал становится выше потенциала на выводе 5. На выводе 8 IC2A формируется высокий уровень. Затем по второму сигналу с датчика на выводе 1 IC1B формируется отрицательный перепад. Это в свою очередь приводит к снижению потенциала на выводе 5 IC2A, что также формирует напряжение высокого уровня на выводе 8 IC2A. Положительный перепад напряжения на выводе 8 IC2A через конденсатор C6 поступает на IC2B. В результате на ее выходе (вывод 1) формируется низкий уровень. Этот уровень через диод D3 прикладывается к выводу 5 IC2A и переключает состояние этой микросхемы на время разряда конденсатора С6 через резистор R17 или R18.

Таким образом, сигнал от детектора перемещений принимает модуль приемного устройства, в который входит собственно модуль приемника RM1V, связанный с декодером НТ694 фирмы Holtek, программируемым переключателем SA для работы с определенным передатчиком. Декодер последовательно получает три группы битов, содержащих данные и адресную информацию, хранит их, а затем сравнивает их. При совпадении двух из них, декодированные данные появляются на одном из выводов – 1, 2, 3 или 4 – в зависимости от того, какой переключатель выбора номера передатчика включен. Затем управляющий сигнал высокого уровня поступает на четырехэлементную схему-защелку IC3.

На выводе 5 IC1 при приеме верных данных всегда формируется сигнал логической 1, который открывает транзистор и запускает таймер IC2, формирующий на выводе 3 (выход Momentary) сигнал длительностью около 2 с. Этот сигнал используется для управления зуммером, служащим для индикации работы передатчика.

В приведенной на рис. 1.6 схеме используются выходы на полевых транзисторах с рабочим током стока около 150 мА, что достаточно для подключения светодиодных индикаторов. Имеется возможность сброса в нулевое состояние микросхемы IC3. Для этого следует кратковременно соединить вывод Reset с выводом источника питания +5 В. Обычно первичным источником питания для такой схемы служит сетевой адаптер на напряжение 12 В.

Датчики движения условно принято делить на четыре типа: микроволновые ДД, сигнализирующие об изменениях отражения излучаемых электромагнитных волн, проводные. Далее рассмотрим их функционал и принципиальные отличия.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

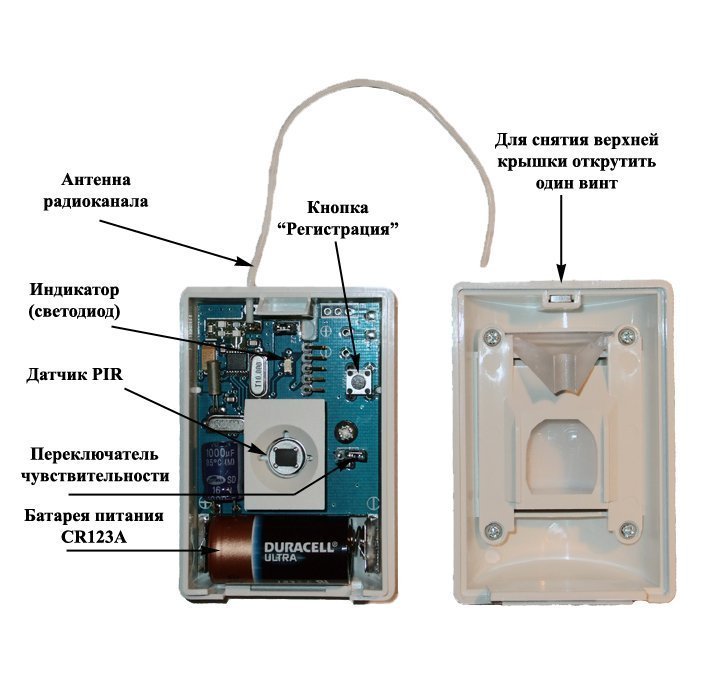

Устройство датчика движения для сигнализации

В системах управления освещением и охраны широко применяются датчики движения. Обычно они запитаны от сети В, но в автономных системах их питание осуществляется от 12В. Питание таких устройств осуществляется от встроенных аккумуляторов или от внешнего или встроенного блока питания. При наличии напряжения в сети питание осуществляется от неё, а при перебоях в электроснабжении — от аккумулятора, обеспечивающего работу прибора и системы сигнализации. Кроме того, такие устройства можно подключить к 12 вольтовой сети автомобиля или блоку питания компьютера. Такие устройства имеют преимущества перед конструкциями, питающимися от сети В.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам. ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Сигнализация с датчиком движения и дозвоном на телефон!!!

Сигнализация квартиры подсоединение проводных датчиков


Важнейшим элементом всякой охранной системы служит датчик движения для сигнализации. Каждый элемент охранной сигнализации справляется с функциями, возложенными на него инженерами, благодаря чему обеспечивается эффективная защита объекта от злоумышленников и посторонних лиц. Датчики охраны помещения представляют собой оборудование небольших размеров, используемое в составе слаботочных охранных систем.

Благодаря размерам и конструкции оборудование устанавливается в различных зонах помещений. Чаще всего принцип работы техники основывается на инфракрасном излучении: в центральной зоне технического средства вмонтирован приемник, а также схема обработки сигнала. Зачастую стандартное устройство оснащается пироэлектрическим ИК элементом, линзой, фокусирующей свет и регистрирующей поступающий сигнал.

Чувствительность сенсора определяется количеством линз. Корпус устройства представлен двумя составляющими — подвижной и неподвижной частью. Движимая часть устройства может располагать несколькими уровнями свободы, предусматривает вращения в разных плоскостях. Относительно неподвижной стороны прибора стоит сказать, что она служит для безопасной и надежной фиксации к различным поверхностям.

Монтаж устройства не оказывается сложным и продолжительным процессом, благодаря чему установленные приборы выглядят неброско. Детекторы присутствия и датчики движения , используемые в составе сигнализации, нередко воспринимаются как одинаковые приборы, однако разница есть. Между датчиками и детекторами имеются принципиальные отличия. Так, датчики движения направлены на увеличение области обнаружения, тогда как другой вариант оборудования служит для визуальной фиксации положения объекта.

Имеются и сходства: и те, и другие приборы отмечают исчезновение либо появление ИК излучения в области мониторинга. Назначение датчиков сигнализации сводится к обеспечению безопасности, защиты на контролируемом объекте. Области применения оборудования зависят от конструктивного решения и функционала электроники. В комплекте сигнализации применяются различные типы устройств, выбор которых зависит от принципа отслеживания объектов:.

Инфракрасный датчик пользуется наибольшей популярностью среди клиентов, оборудующих объекты охранной сигнализацией. Принцип действия данного оборудования основан на выявлении объектов в результате изменения теплового режима внутри охраняемого помещения. Контролирующий орган устройства представлен специализированным пироэлектрическим сенсором, который встраивается в корпус прибора. ИК-датчики могут быть пассивными и активными. В первом случае фиксация подвижного объекта осуществляется посредством оптической системы, функционирующей на основе линзы Френеля.

Активный аналог оснащается двумя элементами для генерирования и приёма инфракрасных лучей. При изменении температурных показателей внутри помещения происходит срабатывание сигнализации. Отличием приборов рассматриваемого типа служит высокая степень чувствительности к колебаниям температуры.

В целях обеспечения надлежащей работы оборудования и сведения ложных срабатываний датчиков на нет рекомендуется настраивать индивидуальные значения устройства для конкретного помещения. Это действие помогает избавиться от ложных сигналов техники.

В основу работы акустического прибора заложено восприятие радиоволн, отражающихся от объектов, передвигающихся в определенном участке объекта. В состав акустического технического средства входит генератор ультразвуковых колебаний, а также ультразвуковой детектор. Микроволновый тип оборудования — миниатюрное устройство, работающее на основе эффекта Доплера.

Компактный прибор включает в себя систему подачи микроволн и приемник. Благодаря этому удается анализировать радиоволны, отражаемые движимым объектом. Срабатывание техники происходит вследствие искажения волны, которая принимается приемным блоком прибора. Комбинированные датчики сигнализации — устройства, способные обеспечивать надлежащую поддержку нескольких методов выявления движущихся объектов.

Рассматриваемый тип оборудования может быть представлен радио канальным датчиком движения с функциями ультразвукового или инфракрасного датчика. В данных устройствах недочеты одной методики замещаются достоинствами другой технологии. Назначение, настройка времени, конфигурация отслеживаемой зоны, угол восприятия прибора, область применения — все имеет значение при выборе датчиков движения. Сегодня в целях обеспечения круглосуточной охраны объектов жилого, гражданского, административного и промышленного типов применяются различные марки и модификации оборудования.

Каждая из них наделена определенным перечнем преимуществ и некоторыми недостатками. SMAN , DSC, Crow LC, Flash-SRP и другие варианты приборов имеют массу достоинств: высокую эффективность, современный дизайн, возможность использования в условиях улицы, взаимодействие с различными приемно-контрольными панелями. Некоторые модификации предусматривают монтаж подачу тестовых сигналов на центральный блок, сигналы о разряженной батарее, а также монтаж в помещениях с выполненным ремонтом.

Передача сигнала о разряженной батарее целесообразна для беспроводного оборудования. Схема подключения датчиков смотрите ниже проста и понятна людям, имеющим начальные знания в физике. Вот почему самостоятельное подключение оборудования допустимо. Зачастую устройство оснащено клеммной колодкой с 6 контактами, 2 из которых служат для подачи питания, 2 отведены под защиту от вскрытия корпуса и еще 2 необходимы для подключения к центральному блоку. Средства управления освещением просты в подключении, что объясняется привлечением трехпроходного технического средства.

Перед проведением установки определяются оптимальные участки для размещения датчиков. Крайне нежелательно допускать воздействие нагревательного оборудования поблизости контролируемых зон помещения. Устройства углового действия, генерирующие магнитные и ультразвуковые волны, также могут навредить технике. Электронное оборудование фиксируется под потолком в углу помещения. Сферические датчики движения устанавливаются к поверхности потолка, что вызвано предельным углом охвата. Некрупный датчик служит для мониторинга конкретной части помещения, поэтому его установка производится преимущественно на балконах и лоджиях, а также в кладовках.

Миниатюрный техническое средство выбирается в большинстве случаев из-за своей компактности, позволяющей монтировать оборудование в бытовые предметы. Сделать сигнализацию из подручных материалов едва ли удастся, поскольку охрана дома и прилегающей территории — комплексная работа. Звуковая сирена, датчики, приёмно-контрольная панель и другие компоненты автосигнализации работают совместно. Есть ряд критериев, на которые стоит обращать внимание при выборе датчиков движения:.

Перед тем как подключить к системе датчик, стоит ознакомиться с инструкцией, но лучше доверить работу профессионалам. На рынке покупателям представлены различные модификации датчиков движения , отличающихся между собой принципом действия, габаритами и другими характеристиками.

Для выбора оптимальной модели средства для сигнализации следует руководствоваться назначением и сферой применения оборудования, индивидуальными характеристиками помещения или территории. Для размещения на улице и в помещении следует выбирать разные модели датчиков движения.

При выборе оборудования для расположения вне здания следует учитывать ряд факторов: диапазон рабочих температур, наличие антивандальной функции, качество настройки, а также класс защиты технического средства. Toggle navigation. Санкт-Петербург, Сестрорецкая ул. Как подключить датчик движения к сигнализации — схема и тонкости установки. Датчик движения. Содержание Устройство датчика Принцип работы датчика движения для сигнализации Области применения и функции датчика Виды датчиков сигнализации Популярные модели Видео Подключение к системе Выбирайте датчики движения правильно Заключение.

Смонтированная система реагирует на движение различных объектов, после чего передает сигнал на круглосуточный пульт охранного предприятия, с которым заключен договор. Если вы полагаете, что в основе принципа работы датчиков лежит реакция на тепло, стоит знать следующее: сигнал поступает на контрольную панель вследствие изменения световых характеристик на фотоэлементах из-за перемещения человека.

Благодаря данному технологическому принципу охранный элемент повышает эффективность всей системы , снижая вероятность ложных срабатываний. Средство сигнализации рекомендуется к использованию в отапливаемых помещениях, так как электроника преимущественной части датчиков наделена высокой чувствительностью к температурным перепадам и повышению уровня влажности.

Схема подключения. Если вас заинтересовала сигнализация с датчиком, спроектировать систему и впоследствии настроить ее надлежащим образом помогут квалифицированные специалисты компании Fortvideo.

Профессионалам удастся обеспечить эффективные охранные функции на контролируемом объекте. С качественной охранной сигнализацией ложное включение сводится к минимуму.

Доверять проектирование и монтаж системы охранной сигнализации лучше специалистам FortVideo, которые обеспечат комплексную и эффективную защиту объекта от проникновения посторонних лиц. Квалифицированным работникам удастся правильно установить фирменные наружные и внутренние приборы контроля с гарантией корректной работы в составе охранной сигнализации.

Популярные статьи: Проектирование охранной системы сигнализации Ремонт охранной сигнализации Охранная сигнализация устанавливаемая для магазина Обслуживание охранной сигнализации.

Есть вопрос?


Охранные датчики Crow

Posted By: beron Вопрос экономии электроэнергии на сегодняшний день встает довольно остро. В свете периодического повышения тарифов это неудивительно. Особенно частные подворья, вынужденные тратить киловатты не только для помещений дома, но и на освещение придомовой территории.

Купить Датчики сигнализации датчики движения ➜ Доставка по Украине Кроме датчиков движения, у нас представлены также устройства.

Датчики движения для сигнализации

В отличие от точечных датчиков, к которым относятся магнитоконтактные устройства, датчики движения обладают способностью контролировать определённый объём внутри помещения или достаточно протяжённый участок периметра. Работа датчика движения базируется на некоторых физических принципах. Датчики, в зависимости от конструкции, могут реагировать на температуру, массу, магнитное поле, вибрацию или звук. На основе современной элементной базы можно разработать устройство, которое будет соответствующим образом реагировать на любой параметр материального объекта. Например, приборы, реагирующие на металл или радиоактивность, широко применяются в аэропортах, а датчики фиксирующие увеличение концентрации бытового газа могут быть использованы в домашних и промышленных системах. В системах сигнализации используются следующие типы датчиков движения:. Принцип работы теплового датчика движения основан на определении температуры объекта , которая отличается от температуры окружающей среды. Инфракрасное или тепловое излучение фокусируется специальной оптической системой и направляется на чувствительный полупроводниковый элемент, который называется PIR-сенсор. Для того чтобы датчик не реагировал на нагретые, но неподвижные объекты типа радиаторов отопления, линзы разбивают зону чувствительности датчика на несколько отдельных лучей.

Dikobraz NEWS

Популярные товары категории:. Задача датчиков охранной сигнализации — обнаружить присутствие постороннего человека. Извещатели реагируют на различные триггеры: одни устройства срабатывают при появлении движущегося объекта, другие — при попытке проникнуть в помещение через дверь или окно. Охрана периметра — основная функция датчика вибрации.

Схема подключения датчика движения зависит от его типа и назначения.

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА ДВИЖЕНИЯ

В охранных системах применяются различные типы извещателей датчиков , которые предназначены для обнаружения лиц, несанкционированно проникших на охраняемую территорию. В этой статье мы расскажем о типах устройств и поговорим про подключение датчика движения сигнализации. Работает оборудование за счет анализа волн. В зависимости от этого выделяют следующие типы извещателей:. Реагируеют на тепло, излучаемое объектом. Однако статичное тело датчик не распознает.

Схемы датчиков движения: виды, устройство, подключение и принцип работы

Проводные системы постепенно вытесняются с рынка охранных технологий современными беспроводными решениями. Конструктивно, проводная охранная сигнализация состоит из приемно-контрольного блока, к которому подключаются извещатели. Как правило, используется комбинация датчиков акустические, магнитоконтактные, движения и т. Проводная охранная сигнализация — оптимальный вариант, для обеспечения приемлемого уровня безопасности при ограниченном бюджете. Проводные системы отличаются хорошими показателями надежности и меньше подвержены воздействию сторонних факторов. В некоторых случаях последним моментом можно пренебречь недостатками, например установка охранной сигнализации в складских помещениях.

Эти устройства используются также для создания эффективных Собрать простой датчик движения для сигнализации можно своими.

Датчик движения

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Понятие об уличных датчиках движения

ВИДЕО ПО ТЕМЕ: Как устроен датчик движения (присутствия) и …

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Автор: Александр Старченко 0 комментариев. Пассивные инфракрасные датчики движения были изначально разработаны для различных систем безопасности.

Устройство и принцип работы датчиков движение (в охране и не только)

Достаточно распространенная практика — датчики звука и движения в доме. Предлагаем рассмотреть, как сделать датчики движения своими руками, инструкция, схема и фото в нашей статье. Работа устройства основана на приеме и передаче импульсов, исходящих при колебании воздуха или воды, к примеру, в бассейнах , во время движения причем не важно, что это: автомобиль, человек или животное. Функционал устройства может варьироваться, в зависимости от требований к нему. Существует несколько типов датчиков движения:.

Обнаружение протечки воды в помещении. Питание: 1 батарейка CR2 x 1. Уличный светильник с датчиком движения и солнечной батареей.


Как сделать сигнализацию с датчиком движения самостоятельно

Домашние системы безопасности своими руками

Системы безопасности своими руками

Сигнализация с датчиком движения — это устройство, обнаруживающее движение. Сенсор тревоги подал сигнал. Он излучает свет, и если что-то блокирует свет, датчик сработает. Его основная цель — обеспечить безопасность. Мы обсудим, что вам нужно, чтобы сделать сигнализацию с датчиком движения.

Материалы для изготовления датчика движения

Материалы, необходимые для изготовления датчика движения.Также в наборе есть простая инструкция, которая расскажет, как сделать сигнализацию по датчику движения. Также полезно, если вы знаете, как делать схемы.

Материалы:
  • Пассивный инфракрасный датчик движения — пассивный инфракрасный датчик — это устройство, измеряющее инфракрасное излучение объектов. Он обычно используется в качестве сигнализации для обеспечения безопасности.
  • BC547 Транзистор NPN — это переключатель с электрическим управлением. Транзистор NPN используется для переключения земли на устройстве.
  • 5 мм LED – светодиодная подставка для светодиода. Это полупроводниковый прибор, излучающий свет при пропускании через него электрического тока. Его также называют твердотельным устройством.
  • 1 Медная печатная плата – это проводник тепла, передающий тепло вдоль и поперек печатной платы. Снижает повреждающее напряжение, вызванное неравномерным нагревом печатной платы.
  • Двухконтактная винтовая клемма – Шаг двухконтактной винтовой клеммы представляет собой винтовые клеммные колодки с боковым вводом.Он удерживает и освобождает провода, регулируя винт.
  • Трехштырьковый угловой разъем – представляет собой набор штифтов. Они могут быть либо под прямым углом к ​​поверхности печатной платы.

Пошаговая инструкция по установке будильника по датчику движения

Ниже приведены пошаговые инструкции по настройке будильника по датчику движения. Есть много устройств, которые могут обнаруживать движение, особенно в нашем поколении сегодня.

  1. Прежде чем продолжить, убедитесь, что материалы, необходимые для изготовления датчика движения, готовы.
  2. Разработайте схему на печатной плате. Схема сигнализации датчика движения проста, но управляется двумя вещами: транзистором и датчиком движения PIR. Когда пассивный инфракрасный датчик ощущает любое вмешательство человека или инфракрасный свет. Выходной контакт станет низким на высокий, что приведет к подаче питания на выходной контакт. Светодиод включен последовательно, чтобы потреблять все 12-вольтовое питание после включения.
  3. Просто прогладьте утюгом с рисунком при высокой температуре в течение 5 минут.
  4. Поместите печатную плату со схемой в хлорное железо и дождитесь появления вашего плана.
  5. Используйте ручную дрель или дрели, чтобы просверлить отверстия на печатной плате.
  6. Прикрутите материалы к печатной плате в соответствии с дизайном датчика движения.
  7. Припаяйте материалы к печатной плате в соответствии с вашим дизайном.
  8. Убедитесь, что все устройства правильно размещены или прижаты к поверхности печатной платы в соответствии с вашим дизайном.
  9. Проверьте работу датчика движения, если он работает.

Каковы некоторые причины ложного срабатывания датчика движения?

Вот некоторые причины ложного срабатывания датчика движения:

  • Летающие или ползающие насекомые. Некоторые насекомые создают свой собственный дом, например, пауки
  • Бегущие домашние животные, особенно собаки и кошки
  • Шторы, развевающиеся ветром
  • Разряженные батареи
  • Электрические вентиляторы или движущиеся устройства
  • Растения обдуваются воздухом
  • Объект движется рядом сигнализация с датчиком движения

Где лучше всего разместить сигнализацию с датчиком движения?

Вам необходимо установить датчик движения в месте, где он может легко обнаружить движение или движение.Одно из лучших мест — в углу подальше от окон, потому что это может вызвать ложную тревогу, когда дует ветер. Он также должен быть размещен на высоте 8 футов над землей.

Многие датчики движения имеют слепые зоны, которые не могут обнаружить движение под датчиком. Подумайте о многих возможностях, где разместить сигнализацию с датчиком движения. Это делается для вашей безопасности, потому что вы можете знать, входит ли кто-то в ваш дом, зная об этом.

Подведение итогов

Есть много устройств, которые имеют датчик движения.Есть также много приборов, которые имеют датчик движения, например, микроволновая печь. Некоторые инструменты разработаны с датчиками движения для нашей безопасности. В этой статье мы узнали необходимые шаги о том, как сделать сигнализацию датчика движения. Кроме того, датчик движения экономит электроэнергию, потому что свет избавляет от необходимости держать свет включенным 24 часа в сутки 7 дней в неделю. Это значительно снижает количество энергии домохозяйства, использующего его. Узнайте больше о дверной сигнализации .

Бинарный датчик — домашний помощник


Бинарные датчики аналогичны другим датчикам тем, что они следить за состояниями и условиями различных сущностей.Где бинарные датчики отличаются тем, что они могут возвращать только одно из двух взаимоисключающих значений. Например, бинарный датчик для окна может сообщить значение открытый или закрытый , переключатель на или на выключенный , состояние истинное или ложное .

Это ограничение или/или делает эти датчики бинарными. они цифровые в природе, тогда как аналоговые датчики, такие как датчики температуры и веса, вернуть диапазон значений.

Некоторые бинарные датчики создаются автоматически при добавлении интеграции устройств. Например, добавление интеграции экоби создаст бинарный датчик для определения занятости помещения. Другие бинарные датчики могут быть созданы вручную с помощью интеграции шаблона или с помощью логического помощника ввода,

Класс устройства

Информация о том, что датчик является двоичным, влияет на то, каким может быть текущее состояние датчика. представлены в пользовательском интерфейсе Home Assistant (см. Панели управления). Противостоящие государства могут быть присвоены различные значки, цвета и метки значений, чтобы выделить конкретный состояние над другим.Это устанавливается классом устройства бинарного датчика.

Вот несколько примеров такого представления в пользовательском интерфейсе:

Пример значков различных классов устройств во включенном и выключенном состоянии. На изображении в этом примере `state_color: true` указано в карточке Entities конфигурация для получения цвета значка.

Полный список поддерживаемых классов бинарных датчиков приведен ниже. (примечание: их также можно изменить в разделе настройки).

  • Нет : Общее вкл./выкл.Это значение по умолчанию, и его не нужно устанавливать.
  • аккумулятор : вкл. означает низкий уровень заряда, выкл. означает нормальный уровень
  • battery_charging : вкл. означает зарядку, выкл. означает отсутствие зарядки
  • carbon_monoxide : на означает обнаружение угарного газа, у нет угарного газа (прозрачный)
  • холодный : вкл. означает холодный, выкл. означает нормальный
  • подключение : вкл. означает подключение, выкл. означает отключение
  • дверь : вкл. означает открытую, выкл. означает закрытую
  • гараж_дверь : вкл. означает открыто, выкл. означает закрыто
  • газ : вкл. означает наличие газа, выкл. означает отсутствие газа (очистить)
  • тепло : вкл. означает горячий, выкл. означает нормальный
  • горит : вкл. означает наличие света, выкл. означает отсутствие света
  • замок : вкл. означает открытое (разблокировано), выкл. означает закрытое (запертое)
  • влажность : вкл. означает наличие влаги (влажный), выкл. означает отсутствие влаги (сухой)
  • движение : вкл. означает обнаружение движения, выкл. означает отсутствие движения (очистить)
  • движется : вкл. означает движение, выкл. означает неподвижность (остановлено)
  • occupancy : on означает занято (обнаружено), off означает не занято (свободно)
  • открытие : вкл. означает открытое, выкл. означает закрытое
  • plug : on означает, что устройство подключено, off означает, что устройство отключено
  • питание : вкл. означает обнаружение питания, выкл. означает отсутствие питания
  • присутствие : вкл. означает дома, выкл. означает отсутствие
  • проблема : вкл. означает обнаружение проблемы, выкл. означает отсутствие проблем (ОК)
  • работает : включено означает работает, выключено означает не работает
  • безопасность : вкл. означает небезопасно, выкл. означает безопасно
  • дым : вкл. означает обнаружение дыма, выкл. означает отсутствие дыма (чистый)
  • звук : вкл. означает обнаружение звука, выкл. означает отсутствие звука (чистый)
  • тампер : вкл. означает обнаружение вмешательства, выкл. означает отсутствие вмешательства (очистить)
  • update : на означает наличие обновления, на означает актуальность
  • вибрация : вкл. означает обнаружение вибрации, выкл. означает отсутствие вибрации (очистить)
  • окно : вкл. означает открытое, выкл. означает закрытое

Для сравнения приведены классы устройств для аналоговых датчиков.

Помогите нам улучшить нашу документацию Предложите изменить эту страницу или оставьте/просмотрите отзыв об этой странице.

Датчик движения Hue переходит в автономный режим с обработчиком устройства — Устройства и интеграции

Здравствуйте,
Я добавил обработчики устройств [bogdanalexe90 : Hue Motion Sensor] и [digitalgecko : Hue Motion Sensor]. Я не уверен, что используется — есть ли способ это проверить?

В любом случае моя проблема в том, что мои датчики Hue время от времени отключаются.Затем мне нужно вынуть батареи, вставить их обратно и заново открыть датчики в ST, чтобы они снова заработали.
У меня есть другие датчики Hue, которые не находятся в ST (только в Philips Hue), и они никогда не отключаются, так что я предполагаю, что проблема связана с ST/DH.

Кто-нибудь еще сталкивался с этим и какой DH вы используете?

Заранее спасибо.

/Майкл

Сакари (Сакари) #2

Существует драйвер края, созданный @iquix, который вы можете попробовать с датчиком движения Hue.Мой переключатель Hue Dimmer отлично работает с краевым драйвером.

Насколько я понимаю, манипулятор только для диммера.

Сакари (Сакари) #4

Позвольте мне проверить, потому что для датчика движения тоже был драйвер.И речь идет об этом новом драйвере, а не об обработчиках старого типа?

Я не могу найти ничего, кроме этого: Smartthings/devicetypes/iquix at master · iquix/Smartthings · GitHub.

Сакари (Сакари) #6

Попробую найти для вас ссылку.В Github есть код для этого нового драйвера, но есть ссылка на канал @iquix, где вы можете легко установить драйвер.

Сакари (Сакари) #7
Я сделал Edge Driver для «Hue Motion Sensor». [31u0gojmGSS.AC] Это порт известного DTH от @bogdanalexe90. Датчик движения Hue (используйте концентратор ST, но не мост hue) — Устройства и интеграции / Типы устройств, созданные сообществом — Сообщество SmartThings Значения ConfigureReporting адаптированы из DTH.Вы можете установить драйвер в свой SmartThings Hub с помощью ссылки-приглашения, которую я создал. https://api.smartthings.com/invitation-web/accept?id=e273df9d-10c3-4ead-a34a-0ad6c1040d57 Нажмите ссылку-приглашение → зарегистрируйте концентратор ST → перейдите к доступным драйверам → установите драйвер переключателя диммера Hue → выполните сопряжение устройства. Эти два параметра реализованы в Edge Driver: Смещение температуры: применяется, когда с устройства отправляется следующий пакет температуры. Чувствительность к движению: низкая/средняя/высокая. д…

Вот ссылка на драйвер Edge.Судя по комментариям в теме, все работает.

Спасибо — попробую.

Сакари (Сакари) #9

Отключите датчик движения Hue. Установите драйвер и просканируйте рядом.Датчик движения должен быть найден в считанные секунды.

Я удалил старые DTH, удалил устройство, установил новый драйвер и добавил устройство.
Я также отредактировал свои поршни, чтобы отразить изменения. Теперь я взволнован, чтобы увидеть, если это поможет.

Еще раз спасибо.

Сакари (Сакари) #11

Надеюсь, все работает так, как вы хотите.

К сожалению, это не работает лучше.

Сакари (Сакари) #13

Хммм. Жаль это слышать. Вы нашли устройство, и оно использует драйвер Edge?

Да, работало, но не стабильно.Иногда он просто переставал «видеть» движение, хотя датчик все еще был в сети.
Со старым DTH я хотя бы получаю уведомление, что датчик отключен.

Сакари (Сакари) #15

Хорошо. Будем надеяться, что интеграция и связь станут лучше в какой-то момент.Я использую дешевые датчики движения Lidl с драйвером Edge, и они отлично работают.

Есть новости по этому поводу? В противном случае я отправлю свои датчики движения Hue обратно и попробую что-нибудь другое.

Я вернулся к старому обработчику устройств и, как ни странно, с тех пор у меня не было никаких проблем.

Датчики

для Интернета

Используйте API-интерфейс Generic Sensor, чтобы получить доступ к датчикам на устройстве, таким как акселерометры, гироскопы
и магнитометры.

— Обновлено

Сегодня данные датчиков используются во многих приложениях для конкретных платформ, чтобы обеспечить такие сценарии использования, как иммерсивные игры, отслеживание фитнеса и дополненная или виртуальная реальность. Не было бы здорово сократить разрыв между приложениями для конкретных платформ и веб-приложениями? Введите Generic Sensor API для Интернета!

Что такое универсальный API датчиков? #

Generic Sensor API — это набор интерфейсов, которые предоставляют доступ к сенсорным устройствам веб-платформе.API состоит из базового интерфейса Sensor и набора конкретных классов датчиков, построенных поверх него. Наличие базового интерфейса упрощает процесс реализации и спецификации для конкретных классов датчиков. Например, взгляните на гироскоп класса . Это супер крошечный! Основная функциональность определяется базовым интерфейсом, а Гироскоп просто расширяет его тремя атрибутами, представляющими угловую скорость.

Некоторые классы датчиков взаимодействуют с реальными аппаратными датчиками, такими как, например, классы акселерометра или гироскопа.Их называют низкоуровневыми датчиками. Другие датчики, называемые датчиками слияния, объединяют данные от нескольких датчиков низкого уровня, чтобы предоставить информацию, которую скрипт в противном случае должен был бы вычислить. Например, датчик AbsoluteOrientation предоставляет готовую к использованию матрицу вращения четыре на четыре на основе данных, полученных от акселерометра, гироскопа и магнитометра.

Вы можете подумать, что веб-платформа уже предоставляет данные датчиков, и вы абсолютно правы! Например, события DeviceMotion и DeviceOrientation раскрывают данные датчика движения.Так зачем нам новый API?

По сравнению с существующими интерфейсами API-интерфейс Generic Sensor предоставляет множество преимуществ:

  • API-интерфейс Generic Sensor представляет собой структуру датчиков, которую можно легко расширить с помощью новых классов датчиков, и каждый из этих классов сохранит общий интерфейс. Клиентский код, написанный для одного типа датчика, может быть повторно использован для другого с очень небольшими изменениями!
  • Датчик можно настроить. Например, вы можете установить частоту дискретизации, соответствующую потребностям вашего приложения.
  • Вы можете определить, доступен ли датчик на платформе.
  • Показания датчиков имеют высокоточные метки времени, что обеспечивает лучшую синхронизацию с другими действиями в приложении.
  • Модели данных датчиков и системы координат четко определены, что позволяет производителям браузеров реализовывать интероперабельные решения.
  • Интерфейсы на основе Generic Sensor не привязаны к DOM (это означает, что они не являются ни объектами navigator , ни window ), и это открывает будущие возможности для использования API в сервисных работниках или его реализации в безголовых средах выполнения JavaScript, например как встроенные устройства.
  • Аспекты безопасности и конфиденциальности являются главным приоритетом для Generic Sensor API и обеспечивают гораздо более высокий уровень безопасности по сравнению со старыми API-интерфейсами датчиков. Есть интеграция с Permissions API.
  • Автоматическая синхронизация с координатами экрана доступна для Акселерометр , Гироскоп , LinearAccelerationSensor , AbsoluteOrientationSensor , RelativeOrientationSensor и Magnet

Совместимость с браузерами #

API Generic Sensor поддерживается Google Chrome начиная с версии 67.Большинство браузеров на основе Chromium, таких как Microsoft Edge, Opera или Samsung Internet, также поддерживают этот API. Для других браузеров см. Могу ли я использовать. Обратите внимание, что Generic Sensor API может быть заполнен полифиллом.

Доступные стандартные API-интерфейсы датчиков #

На момент написания этой статьи существовало несколько датчиков, с которыми вы можете поэкспериментировать.

Датчики движения:

  • Акселерометр
  • гироскоп
  • LinearAccelerationSensor
  • AbsoluteOrientationSensor
  • RelativeOrientationSensor
  • GravitySensor

датчики окружающей среды:

  • AmbientLightSensor (за флагом #enable-generic-sensor-extra-classes в Chromium.)
  • Магнитометр (за флагом #enable-generic-sensor-extra-classes в Chromium.)

Обнаружение функций #

Браузер поддерживает рассматриваемый интерфейс, и есть ли на устройстве соответствующий датчик. Проверить, поддерживает ли браузер интерфейс, несложно. (Замените Акселерометр любым другим интерфейсом, упомянутым выше.)

  if ("Акселерометр" в окне) {
// Интерфейс "Акселерометр" поддерживается браузером.
// Есть ли в устройстве акселерометр?
}

Для действительно значимого результата обнаружения признаков вам также нужно попытаться подключиться к датчику. Этот пример иллюстрирует, как это сделать.

  пусть акселерометр = ноль;
попробуйте {
акселерометр = новый акселерометр ({ частота: 10 });
accelerometer.onerror = (event) => {
// Обработка ошибок времени выполнения.
if (event.error.name === 'NotAllowedError') {
console.log('Отказано в доступе к датчику.');
} else if (event.error.name === 'NotReadableError') {
console.log('Не удается подключиться к датчику.');
}
};
accelerometer.onreading = (e) => {
console.log(e);
};
акселерометр.start();
} catch (ошибка) {
// Обработка ошибок построения.
if (error.name === 'SecurityError') {
console.log('Создание датчика было заблокировано политикой разрешений.');
} else if (error.name === 'ReferenceError') {
console.log('Датчик не поддерживается агентом пользователя.');
} else {
выдать ошибку;
}
}

Polyfill #

Для браузеров, не поддерживающих Generic Sensor API, доступен полифилл. Полифил позволяет загружать только соответствующие реализации датчиков.

  // Импортируйте нужные вам объекты.
импорт {Gyroscope, AbsoluteOrientationSensor} из './src/motion-sensors.js';

// И они готовы к использованию!
const gyroscope = новый гироскоп ({ частота: 15 });
константная ориентация = новый AbsoluteOrientationSensor({ частота: 60 ​​});

Что это за датчики? Как я могу их использовать? #

Датчики — это область, которая может нуждаться в кратком введении. Если вы знакомы с датчиками, вы можете сразу перейти к практическому разделу кодирования. В противном случае давайте подробно рассмотрим каждый поддерживаемый датчик.

Акселерометр и датчик линейного ускорения #

Измерения датчика акселерометра

Датчик Акселерометр измеряет ускорение устройства, содержащего датчик, по трем осям (X, Y и Z).Этот датчик является инерционным датчиком, что означает, что когда устройство находится в линейном свободном падении, общее измеренное ускорение будет равно 0 м/с 2 , а когда устройство лежит горизонтально на столе, ускорение в направлении вверх (ось Z ) будет равна силе тяжести Земли, т. е. g ≈ +9,8 м/с 2 , так как измеряет силу стола, толкающего устройство вверх. Если вы толкаете устройство вправо, ускорение по оси X будет положительным или отрицательным, если устройство ускоряется справа налево.

Акселерометры можно использовать для таких целей, как подсчет шагов, определение движения или простая ориентация устройства. Довольно часто измерения акселерометра объединяются с данными из других источников для создания датчиков слияния, таких как датчики ориентации.

Датчик LinearAccelerationSensor измеряет ускорение, приложенное к устройству, на котором установлен датчик, исключая влияние силы тяжести. Когда устройство находится в состоянии покоя, например, лежа на столе, датчик измерит ускорение ≈ 0 м/с 2 по трем осям.

Датчик силы тяжести #

Пользователи уже могут вручную получать показания, близкие к показаниям датчика силы тяжести, вручную проверяя показания Акселерометра и Линейного акселерометра , но это может быть обременительно и зависит от точности предоставленных значений. по этим датчикам. Платформы, такие как Android, могут предоставлять показания силы тяжести как часть операционной системы, которая должна быть дешевле с точки зрения вычислений, предоставлять более точные значения в зависимости от аппаратного обеспечения пользователя и быть проще в использовании с точки зрения эргономики API. GravitySensor возвращает эффект ускорения по осям X, Y и Z устройства из-за силы тяжести.

Гироскоп #

Измерения датчика гироскопа

Датчик Гироскоп измеряет угловую скорость в радианах в секунду вокруг локальных осей X, Y и Z устройства. Большинство потребительских устройств имеют механические (MEMS) гироскопы, которые представляют собой инерционные датчики, измеряющие скорость вращения на основе инерционной силы Кориолиса. Гироскопы MEMS склонны к дрейфу, вызванному гравитационной чувствительностью датчика, которая деформирует внутреннюю механическую систему датчика.Гироскопы колеблются на относительно высоких частотах, например, 10 кГц, и, следовательно, могут потреблять больше энергии по сравнению с другими датчиками.

Датчики ориентации #

Измерения датчиков абсолютной ориентации

Датчик AbsoluteOrientationSensor представляет собой комбинированный датчик, который измеряет вращение устройства по отношению к системе координат Земли, а датчик RelativeOrientationSensor предоставляет данные, представляющие вращение устройства с датчиками движения относительно к стационарной системе отсчета.

Все современные 3D-фреймворки JavaScript поддерживают кватернионы и матрицы вращения для представления вращения; однако, если вы используете WebGL напрямую, OrientationSensor удобно имеет как свойство quaternion , так и метод populateMatrix() . Вот несколько фрагментов:

three.js

  let torusGeometry = new THREE.TorusGeometry(7, 1.6, 4, 3, 6.3);
пусть материал = новый THREE.MeshBasicMaterial({color: 0x0071c5});
пусть тор = новая ТРИ.Сетка (геометрия тора, материал);
scene.add(тор);

// Обновление вращения сетки с помощью кватерниона.
const sensorAbs = new AbsoluteOrientationSensor();
sensorAbs.onreading = () => torus.quaternion.fromArray(sensorAbs.quaternion);
датчикAbs.start();

// Обновить вращение сетки, используя матрицу вращения.
const sensorRel = new RelativeOrientationSensor();
пусть rotateMatrix = новый Float32Array(16);
sensor_rel.onreading = () => {
sensorRel.populateMatrix(rotationMatrix);
тор.матрица.из массива (матрица вращения);
};
датчикRel.start();

BABYLON

  const mesh = new BABYLON.Mesh.CreateCylinder('mesh', 0.9, 0.3, 0.6, 9, 1, сцена);
const sensorRel = new RelativeOrientationSensor({ частота: 30 });
sensorRel.onreading = () => mesh.rotationQuaternion.FromArray(sensorRel.quaternion);
датчикRel.start();

WebGL

  // Инициализировать датчик и обновить матрицу модели при появлении новых показаний.
let modMatrix = new Float32Array([1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1]);
const sensorAbs = new AbsoluteOrientationSensor({ частота: 60 ​​});
sensorAbs.onreading = () => sensorAbs.populateMatrix(modMatrix);
датчикAbs.start();

// Где-то в коде рендеринга обновите атрибут вершинного шейдера для модели
gl.uniformMatrix4fv(modMatrixAttr, false, modMatrix);

Датчики ориентации обеспечивают различные варианты использования, такие как иммерсивные игры, дополненная и виртуальная реальность.

Для получения дополнительной информации о датчиках движения, расширенных вариантах использования и требованиях ознакомьтесь с пояснительным документом по датчикам движения.

Синхронизация с координатами экрана #

По умолчанию показания пространственных датчиков разрешаются в локальной системе координат, которая привязана к устройству и не учитывает ориентацию экрана. Система координат устройства

Однако во многих случаях использования, таких как игры или дополненная и виртуальная реальность требуют, чтобы показания датчиков были разрешены в системе координат, которая вместо этого привязана к ориентации экрана.Система координат экрана

Ранее переназначение показаний датчиков на экранные координаты приходилось реализовывать в JavaScript. Такой подход неэффективен, а также значительно усложняет код веб-приложения; веб-приложение должно отслеживать изменения ориентации экрана и выполнять преобразования координат для показаний датчиков, что не является тривиальной задачей для углов Эйлера или кватернионов.

Универсальный API сенсоров предлагает гораздо более простое и надежное решение! Локальная система координат настраивается для всех определенных классов пространственных датчиков: Акселерометр , Гироскоп , LinearAccelerationSensor , AbsoluteOrientationSensor , RelativeOrientationSensor и Magnetometer 9Передавая параметр referenceFrame в конструктор объекта датчика, пользователь определяет, будут ли возвращаемые показания разрешаться в координатах устройства или экрана.

  // Показания датчиков по умолчанию разрешаются в системе координат устройства.
// В качестве альтернативы может быть RelativeOrientationSensor({referenceFrame: "device"}).
const sensorRelDevice = new RelativeOrientationSensor();

// Показания датчика разрешаются в системе координат Экрана. Ручное переназначение не требуется!
const sensorRelScreen = new RelativeOrientationSensor({ referenceFrame: 'экран' });

Давайте программировать! #

Интерфейс Generic Sensor API очень прост и удобен в использовании! Интерфейс Sensor имеет методы start() и stop() для управления состоянием датчика и несколько обработчиков событий для получения уведомлений об активации датчика, ошибках и новых доступных показаниях.Конкретные классы датчиков обычно добавляют свои определенные атрибуты чтения к базовому классу.

Среда разработки #

Во время разработки вы сможете использовать сенсоры через localhost . Если вы разрабатываете для мобильных устройств, настройте переадресацию портов для вашего локального сервера, и вы готовы к работе!

Когда ваш код будет готов, разверните его на сервере, поддерживающем HTTPS. Страницы GitHub обслуживаются через HTTPS, что делает их отличным местом для обмена демонстрационными примерами.

Вращение 3D-модели #

В этом простом примере мы используем данные датчика абсолютной ориентации для изменения кватерниона вращения 3D-модели. Модель — это экземпляр класса three.js Object3D , который имеет свойство quaternion . Следующий фрагмент кода из демонстрации телефона для ориентации иллюстрирует, как можно использовать датчик абсолютной ориентации для поворота 3D-модели.

  функция initSensor () {
датчик = новый AbsoluteOrientationSensor ({ частота: 60 ​​}); Датчик
.onreading = () => model.quaternion.fromArray(sensor.quaternion);
sensor.onerror = (event) => {
if (event.error.name == 'NotReadableError') {
console.log('Датчик недоступен.');
}
};
датчик.старт();
}

Ориентация устройства будет отражена в 3D модели вращения в сцене WebGL. Датчик обновляет ориентацию 3D модели

Перфоратор #

Датчик ускорения можно использовать для расчета максимальной скорости устройства в предположении, что изначально оно неподвижно.

  this.maxSpeed ​​= 0;
это.vx = 0;
this.ax = 0;
это.t = 0;

/* … */

this.accel.onreading = () => {
let dt = (this.accel.timestamp - this.t) * 0,001; // В секундах.
this.vx += ((this.accel.x + this.ax) / 2) * dt;

пусть скорость = Math.abs(this.vx);

if (this.maxSpeed ​​скорость) {
this.maxSpeed ​​= скорость;
}

this.t = this.accel.timestamp;
this.ax = this.accel.x;
};

Текущая скорость рассчитывается как приближение к интегралу функции ускорения.Измерение скорости удара

В некоторых случаях вам не нужно физическое устройство для работы с Generic Sensor API. Chrome DevTools отлично поддерживает моделирование ориентации устройства. Моделирование ориентации устройства с помощью Chrome DevTools

Конфиденциальность и безопасность #

Показания датчиков — это конфиденциальные данные, которые могут подвергаться различным атакам со стороны вредоносных веб-страниц. Реализации API-интерфейсов Generic Sensor накладывают несколько ограничений для снижения возможных рисков безопасности и конфиденциальности.Эти ограничения должны учитываться разработчиками, которые намерены использовать API, поэтому кратко их перечислим.

Только HTTPS #

Поскольку Generic Sensor API — мощная функция, браузер разрешает ее использование только в защищенных контекстах. На практике это означает, что для использования Generic Sensor API вам потребуется доступ к вашей странице через HTTPS. Во время разработки вы можете сделать это через http://localhost, но для производства вам потребуется HTTPS на вашем сервере. Передовые практики и рекомендации см. в разделе Безопасная и надежная коллекция.

Интеграция политики разрешений #

Интеграция политики разрешений в Generic Sensor API контролирует доступ к данным датчиков для кадра.

По умолчанию объекты Sensor могут быть созданы только в пределах основного фрейма или субфреймов одного происхождения, что предотвращает несанкционированное считывание данных датчика фреймами из разных источников. Это поведение по умолчанию можно изменить, явно включив или отключив соответствующие функции, контролируемые политикой.

Приведенный ниже фрагмент кода иллюстрирует предоставление доступа к данным акселерометра в iframe из разных источников. Это означает, что теперь там могут быть созданы объекты Accelerometer или LinearAccelerationSensor .

  iframe src="https:// Third-Party.com" allow="accelerometer" />

Выдача показаний датчиков может быть приостановлена ​​#

Показания датчиков доступны только через видимую веб-страницу, т.е. пользователь фактически взаимодействует с ним. Более того, данные датчика не будут переданы в родительский кадр, если фокус пользователя изменится на подкадр из другого источника. Это предотвращает вывод пользовательского ввода родительским фреймом.

Что дальше? #

Существует набор уже определенных классов датчиков, которые будут реализованы в ближайшем будущем, таких как датчик внешней освещенности или датчик приближения; однако, благодаря большой расширяемости фреймворка Generic Sensor, мы можем ожидать появления еще большего количества новых классов, представляющих различные типы датчиков.

Еще одной важной областью будущей работы является улучшение самого API универсального датчика. Спецификация универсального датчика в настоящее время является кандидатом в рекомендации, а это означает, что еще есть время для внесения исправлений и добавления новых функций, которые нужны разработчикам.

Вы можете помочь! #

Спецификации датчика достигли уровня зрелости кандидата в рекомендации, поэтому мы высоко ценим отзывы разработчиков веб-приложений и браузеров. Сообщите нам, какие функции было бы здорово добавить, или если есть что-то, что вы хотели бы изменить в текущем API.

Пожалуйста, не стесняйтесь сообщать о проблемах со спецификацией файлов, а также об ошибках в реализации Chrome.

Ресурсы №

Благодарности №

Рецензирование этой статьи сделали Joe Medley и Kayce Basques. Изображение героя от Misko через Wikimedia Commons.

Последнее обновление: — Улучшение статьи

Несколько методов обнаружения движения

Существует множество различных вариантов обнаружения движения, но какой из них лучше всего соответствует вашим потребностям? Здесь я рассматриваю некоторые из наиболее широко используемых технологий датчиков движения и исследую ситуации, в которых каждая из них может быть использована с учетом ее сильных сторон.

Выбор правильного инструмента для работы

Важным и часто упускаемым из виду фактором при выборе новых компонентов для вашей системы безопасности является то, насколько хорошо они будут интегрироваться в вашу существующую сеть. Системы безопасности наиболее эффективны, когда состоят из набора лучших в своем классе компонентов, безупречно работающих вместе. Итак, прежде чем принять решение о новом компоненте для вашей системы, спросите себя, как он впишется в вашу существующую сеть и будет ли он работать с компонентами, которые вы, возможно, захотите добавить в будущем.

Также стоит отметить, что в технологиях обнаружения движения, которые я буду рассматривать, будут значительные различия в качестве и эффективности между отдельными продуктами. Нижеследующее направлено на то, чтобы различать преимущества каждой технологии при работе в наиболее подходящей среде.

И, наконец, самое главное, выберите решение, подходящее для конкретной задачи. Каждая установка будет сопряжена со своими проблемами — будь то бюджетные ограничения или сложные условия — и каждая из них потребует индивидуального решения для удовлетворения требований.

ИК-датчики

Пассивные инфракрасные (PIR) датчики улавливают тепловые сигнатуры объектов в пределах их поля зрения. Датчик обнаруживает изменения количества инфракрасного излучения, которое он улавливает, и при достижении порогового значения датчик активирует все, к чему он подключен — будь то свет, сигнализация или камера. Чтобы узнать больше о том, как они работают, нажмите здесь.

Эта простая технология эффективна в том, что она делает, но простота конструкции влечет за собой присущие ей проблемы.Во-первых, выход датчика — это очень простое да/нет (например, включить или выключить свет). Значение этого станет очевидным при сравнении с альтернативными технологиями в этом посте. Кроме того, способ работы ИК-датчика также означает, что у него не самый большой радиус действия, и он может легко столкнуться с препятствиями (например, паутиной, листьями и т. д.) и проходящими тепловыми сигнатурами (например, Гарфилд, Кролик Питер). , Фантастический мистер Фокс и т. д.), которые вызовут ложные срабатывания.

Кроме минусов, ИК-датчики эффективны, если вы знаете об их ограничениях.Они хорошо работают в небольших помещениях и не «видят» через окна — проблема, с которой иногда сталкивается видеообнаружение движения (VMD). И, учитывая, что они так долго используются в системах безопасности, они также довольно доступны по цене. Как упоминалось ранее, между датчиками PIR на разных концах рынка будут различия — убедитесь, что вы выбрали тот, который соответствует вашим конкретным потребностям.

Видеообнаружение движения (VMD)

Опция VMD объединяет изображения, созданные камерой безопасности, с программным обеспечением, которое может анализировать изображения по мере их захвата.Это происходит почти так же, как оператор камеры, сидящий и наблюдающий за видеопотоком, но автоматизированный и, как таковой, обладающий определенными преимуществами (нажмите здесь, чтобы узнать больше).

Легко представить некоторые недостатки этой технологии. Работая в видимом спектре света, камера слепнет, если света недостаточно, и подвержена ослеплению, если контрового света слишком много. Даже при использовании сенсорного освещения всегда будет проблема с тенями. С другой стороны, видео — это широко применяемое решение для обеспечения безопасности, и добавление уровня аналитики довольно рентабельно.

Этот метод обнаружения движения в значительной степени зависит от двух ключевых компонентов: качества изображения с камеры и качества используемого аналитического программного обеспечения. Существует широкий спектр технологий VMD — некоторые из них позволят вам вносить изменения в настройки, например. для обнаружения движения только в пределах определенных периметров, а некоторые просто обнаруживают любое движение. Опять же, важно выбрать оборудование, подходящее для ситуации, в которой оно будет использоваться.

Тепловизионные камеры

Во-первых, тепловизионные камеры на самом деле не являются камерами, поскольку они не улавливают видимый свет.Проще говоря, это датчики, которые создают изображение на основе разницы температур между объектами в их «поле зрения». Чтобы узнать больше о том, как работают тепловизионные камеры, нажмите здесь.

Тепловизионные камеры — прекрасный комплект. У них отличный диапазон, даже если они фокусируются на довольно узкой области, они могут улавливать тепловые сигнатуры через дым и туман и невосприимчивы ко многим условиям, которые были бы проблематичными для камер с видимым светом — теням, темноте, контровому свету и даже замаскированным объектам. .Они также работают с видеоаналитикой, как описано выше, и особенно эффективны при использовании в тандеме с камерами видимого света.

Несмотря на то, что эти тепловизионные камеры очень эффективны, они имеют столь же высокую цену, что во многих случаях может вывести технологию за пределы допустимого.

Радар

Еще раз упрощая, радар работает, излучая радиоволны и получая те же самые волны, которые отражаются от объектов в поле его обнаружения.Подробное объяснение можно найти в статье Википедии здесь. С точки зрения полезности в системе безопасности, эта технология рассчитывает расстояние, скорость и размер объектов по отношению к детектору.

Преимущество использования радиоволн по сравнению с инфракрасным или видимым светом заключается в сравнительном отсутствии помех, вызванных повседневными препятствиями/инициаторами ложных тревог. Радиоволны проходят через нематериальные объекты, такие как паутина, листья и дым, позволяя радиолокационному оборудованию сфокусироваться на важных объектах.Они также работают независимо от спектра видимого света и, таким образом, работают без помех в сложных условиях освещения.

Особое преимущество отслеживания расстояния до объектов заключается в том, что радар можно настроить на работу в определенных зонах, например, в пределах огороженной территории, что опять же снижает количество ложных срабатываний из-за активности за пределами периметра. Узнайте больше о том, как крупный торговый центр в Стокгольме (Швеция) и округе Брум (штат Нью-Йорк, США) сократил количество ложных срабатываний с помощью радар-детектора.Кроме того, он может обнаруживать движение в гораздо более широкой области, чем тепловизионные камеры, даже если он делает это на более коротком расстоянии. Цена радара значительно ниже, чем у тепловизионных камер и недалеко от датчиков PIR.

Решения для конкретных ситуаций

У всех этих решений для обнаружения движения есть сильные и слабые стороны, и их эффективность будет определяться ситуациями, в которых они используются, и дополнительными компонентами, с которыми они используются. Камера видимого света была бы бесполезна ночью сама по себе, но добавление света, активируемого датчиком движения, значительно улучшило бы производительность; вы, вероятно, не стали бы устанавливать сложный радар в офисе 4x4 м; и датчик PIR будет мало полезен для обнаружения злоумышленников в заповеднике дикой природы (если только вы не хотите обнаруживать дикую природу).

Узнайте больше об оборудовании Axis для обнаружения движения, включая сетевое видео и аналитику, тепловизионные камеры и радарные решения:

Радарная техника

Датчик движения воздуха

Детектор движения Loxone Air используется для обнаружения движения и освещенности в помещении. Он может работать как от аккумулятора, так и от внешнего источника питания.

Примечание. Датчик движения Air больше недоступен и заменен датчиком присутствия Air.

Датчик движения также может обнаруживать некоторых питомцев.Хотя чувствительность датчика можно уменьшить, специальной технологии, исключающей обнаружение домашних животных, не существует.

Datasheet Датчик движения Air

Содержание


Крепление↑

Для точного обнаружения движения важно правильно разместить датчик движения на потолке. В этом могут помочь следующие чертежи:

Установите монтажное кольцо в желаемом месте.Вставьте батареи или подключите источник питания 24 В постоянного тока. Для завершения установки прикрепите датчик движения к монтажному кольцу.


Ввод в эксплуатацию↑

В состоянии поставки режим сопряжения будет активен после установки батареи или после подачи питания. На это указывает мигание светодиода состояния красным/зеленым/оранжевым цветом.

Затем выполните процедуру сопряжения

Чтобы активировать режим сопряжения вручную, удерживайте кнопку сопряжения не менее 5 секунд после подачи питания.Кнопка сопряжения находится на задней панели устройства.

Доступные функции различаются в зависимости от того, работает ли устройство от батареи или от внешнего источника питания. Это определяется во время сопряжения. Поэтому устройство должно быть сопряжено с тем же методом питания, с которым оно будет работать позже.
Если метод питания будет изменен позже, устройство необходимо удалить из программирования и снова выполнить сопряжение.


Замена батареи↑

Для замены батарей снимите устройство с основания, кратковременно повернув его против часовой стрелки.Извлеките батарейки из задней части устройства и вставьте новые батарейки типа АА. Устройство перезагрузится, и индикатор состояния мигнет зеленым 3 раза.


Датчики↑

Резюме Описание Блок Диапазон значений
Движение Вход активен при обнаружении движения - -
Яркость Предоставляет измеренное значение текущей яркости люкс 0...188

Диагностические входы↑

Резюме Описание Блок Диапазон значений
Уровень заряда батареи Показывает текущий уровень заряда батареи. % 0...100
Батарея разряжена Указывает на низкий заряд батареи, необходимо заменить батарею. - -
Онлайн-статус Датчик движения Air Цифровой -

Недвижимость↑

Резюме Описание Блок Диапазон значений Значение по умолчанию
Мониторинг онлайн-статуса Если выбрано, вы будете уведомлены через System Status или Cloud Mailer, если устройство больше недоступно или отключено. - - -
Серийный номер Серийный номер устройства Air - - -
Тип устройства Воздушное устройство типа - - -
Цикл передачи яркости Цикл передачи яркости (0=ВЫКЛ). мин 0...120 -
Длительность перебега после движения Вход «Движение» (Mv) останется включенным в течение этого времени после обнаружения последнего движения.Чем дольше этот период переполнения, тем более энергоэффективно может работать устройство.
Если датчик движения используется как часть охранной сигнализации, то период переполнения будет автоматически установлен на 3 секунды, когда сигнализация включена и устройство отправляет отчет Минисерверу.
- - -
Чувствительность Влияет на чувствительность и, следовательно, на расстояние, на котором можно обнаружить движение - - -

Инструкции по безопасности↑

При подключении к внешнему источнику питания установка должна выполняться квалифицированным специалистом в соответствии со всеми применимыми нормами.

Убедитесь, что устройство защищено от воды.

Добавить комментарий

Ваш адрес email не будет опубликован.
