Как проверить замок зажигания ваз 2109: Признаки неисправности замка зажигания ваз 2109. Конструкция замков зажигания всех автомобилей ваз

Замок зажигания ВАЗ 21099 VAZ 99

Примечания

Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.

При установке ключа в положение “III” должно включаться противоугонное устройство. При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая Руль.

При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”.

Если есть дефекты, замените контактную группу или выключатель зажигания.

Положение ключа	Контакты под напряжением	Включаемые цепи
“0”–выключено	30 и 30/1	—
“I”–зажигание	30–INT	Наружное освещение. Освещение приборов. Сигнализация дальним светом фар
	30/1–15/1	Обмотка возбуждения генератора. Зажигание. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы
	30/1–15/2	Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
“II”–стартер	30–INT	смотрите положение I
	30/1–15/1	смотрите положение I
	30–50	Стартер
“III”–стоянка	30–INT	смотрите положение I
	30/1–P	Стояночный свет

1. Отверните шесть винтов крепления нижнего кожуха рулевой колонки. 2. Снимите нижний кожух рулевой колонки… 3. …и облицовку замка зажигания. 4. Снимите верхний кожух рулевой колонки. 5. Отсоедините колодку с проводами выключателя зажигания от жгута проводов. 6. Отсоедините колодку с проводами выключателя зажигания от реле зажигания. 7. Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания (смотрите примечания 1 и 2). Примечание 1 Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка. Примечание 2 На части автомобилей устанавливается выключатель зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания. 8. Отверните винт крепления облицовки выключателя. 9. Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки. 10. Снимите контактную группу. 11. Сборка и установка выключателя зажигания производится в обратном порядке.

Неисправности замка зажигания ваз 2109 карбюратор. Распиновка замка зажигания ваз. Ровно три коммутируемых контакта

И выявления определенных неисправностей, следует приступать к его снятию и последующей замене. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль, отсоединив клемму «минус» от аккумуляторной батареи.
• Далее необходимо снять пластиковый декоративный чехол рулевого вала. Для этого крестовой отверткой отворачиваем в нижней части все винты его крепления. Данный чехол состоит из двух половин, после отворачивания винтов разъединяем их и снимаем.

• Теперь можно снять облицовку замка, после чего отсоединяем от него колодку с питающими проводами и колодку с проводами от питающего реле.

• Теперь можно снимать замок. Для этого необходимо вставить ключ и повернуть личинку в положение «0» тем самым отщелкнув противоугонную защелку. После чего отворачиваем винты крепления обоймы замка и снимаем его. Если замок не раз не снимался, то головки винтов крепления будут срезаны, в этом случае их необходимо высверливать, либо сбивать зубилом.

На этом ремонтные работы по завершены. Произведите его замену и установите на место в обратной последовательности.

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ). От его исправности зависит удачный старт авто и работа многих потребителей электросети. Статья посвящена ЗЗ девятки, его устройству, основным неисправностям. Дается инструкция, как снять и отремонтировать узел.

[ Скрыть ]

Устройство замка зажигания ВАЗ 2109

ЗЗ встречается старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. В новом отсутствует реле, есть 3 положения и короткий ключ.

Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

• механическую – блокирует руль без ключа;
• электрическую – замыкает контакты в зависимости от положения ключа.

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера :

1. К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
2. Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима .

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

1. Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
2. Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
3. Далее разъединяем хомуты, выводя их из зацепления.
4. Вытянув боковой штифт, можно вынимать сердцевину.
   Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.

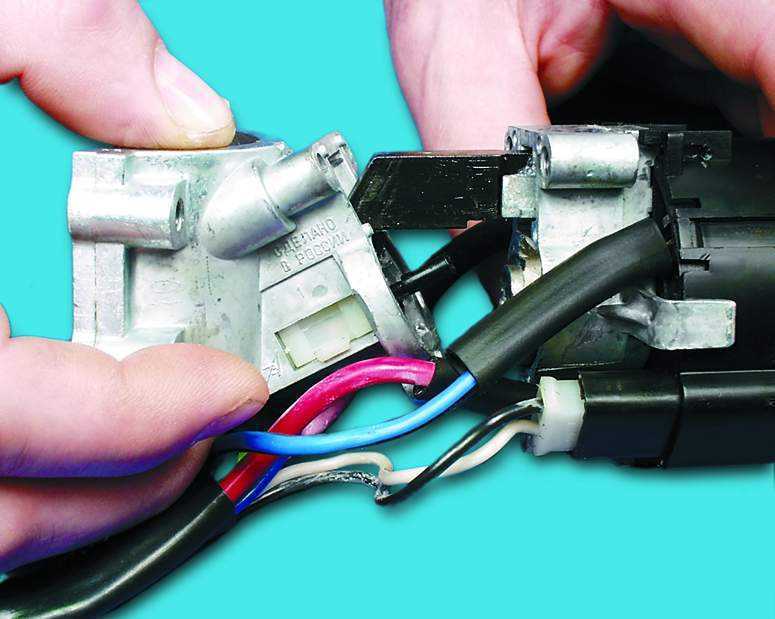

5. На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
6. Отжав защелку, можно снимать крышку и контактную группу.
7. Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Проверить следует также блокировку рулевого колеса. Если руль не блокируется при полном обороте, нужно отрегулировать положение замка на колонке.

• перед тем как отключить контакты, им желательно присвоить номера, это поможет избежать ошибок при подключении;
• если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно вынуть его с помощью шила.

Зная, как устроен 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании.

Одним из ключевых узлов на транспортном средстве ВАЗ 2109 является замок зажигания. Электрическая схема машины использует его как коммутационный узел, обеспечивающий подачу напряжения на нужные цепи питания. Если этого не происходит по причине неисправности коммутатора, то возможно отключение отдельных групп потребителей или автомобиля в целом — он попросту не заведется.

Устройство и принцип действия замочного узла

На автомобиле ВАЗ 2109 могут устанавливаться 2 штатные модификации замка. Старая имеет каталожный номер 21080-3704005-60. Отличается четырьмя положениями ключа (длинного), а также содержит реле зажигания. Новый узел с номером по каталогу 21080-3704005-30 имеет всего три положения ключа, реле в нем отсутствует.

Для подключения всех проводов на замок автомашины ВАЗ 2109, используется контактная группа. Каждому из положений ключа отвечает своя сбивка, а значит, группы потребителей.

Где ключ	Что происходит
Положение «0».	Замкнутыми являются контакты «30» и «30/1». Все зависимые цепи питания являются отключенными.
Положение «I».	В этой позиции производится подача напряжения на элементы системы управления зажиганием. Для этого замыкаются белый с коричневым проводом, а розовый — черным и голубым. При этом формируется несколько групп контактов. К примеру, «30 INT» включает цепь питания наружного, в том числе дальнего, освещения, подсветку приборной панели. Контакты «30/1» и «15/1» дают напряжение на лампы указателей поворотов, реверсного хода, элементы системы зажигания и т. д. Пара «30/1», «15/2» питает фары ближнего/дальнего освещения, противотуманки, омыватель, вентиляторы.
Положение «II».	Включенное на предыдущем этапе реле зажигания продолжает работать. Основной является пара контактов «30», «50», которая дает напряжения для работы стартера. Параллельно ей должны формироваться цепи от контактных соединений «30/1», «15/1», а также «30/1», «15/2». Потребители, которые при этом подключаются, аналогичны описанным для положения «I». Розовый провод в контактной паре вместе с черным замыкается на красный (вместо голубого).
Положение «III».	Используется для подачи напряжения на компоненты системы стояночного («30/1 Р») и габаритного освещения/подсветки приборной панели («30 INT»). Черный провод формирует замкнутую цепь вместе с коричневым и розовым.

Замок, его схема выполняют две функции: электрическую и механическую. Суть первой заключается в замыкании определенных групп контактов, исходя из позиции ключа. С точки зрения механики, при выключенном зажигании блокируется рулевое колесо, делая невозможным его вращение. То есть, вторая функция является защитной.

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется. Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

1. Мультиметр, или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом ремонта механических неисправностей является замена деталей, которые вышли из строя, то они пригодятся и в этом случае.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки. Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Сборка нового замочного узла происходит аналогично, но в обратном порядке.

На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже говорилось, является весьма важным элементом в любом автомобиле. Практически все оборудование в автомобиле работает через замок зажигания. Что же является исключением? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, аварийная сигнализация, подсветка приборной панели и освещение салона.

При этом непосредственно сам замок зажигания на автомобилях ВАЗ 2109 может встречаться разный: нового образца — с тремя положениями, коротким ключом и без реле зажигания, либо старого образца — с четырьмя положениями, длинным ключом и реле.

Схема замка зажигания ВАЗ 2109.

1. реле зажигания,
2. штекерный разъем выключателя зажигания,
3. выключатель зажигания.

Наименование режимов, положение замка и цепи питания.

Положение ключа в замке	Номера контактов под напряжением	Цепи, которые включены
0 — выключено	30 и 30/1	Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору
«I» — зажигание	30 — INT	При текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля.
	30/1 — 15/1	Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода.
	30/1 — 15/2	При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители.
«II» — стартер	30 — INT
	30/1 — 15/1	Работают те же цепи, что при положение «зажигание»
	30 — 50	Включается стартер
«III» — стоянка	30 — INT	Работают те же цепи, что при положение «зажигание»
	30/1 — Р	Стояночное освещение

Как проверить исправность/неисправность замка зажигания «девятки»?

Замок зажигания, как и любой другой элемент автомобиля, может выходить из строя. В такой ситуации необходимо либо произвести ремонт замка зажигания либо, в случае серьезной неисправности, просто осуществить замену данного элемента на новый. Однако в последнем случае, прежде чем проводить эту самую замену, следует убедиться в действительной неисправности замка зажигания. Как это сделать?

Ключ зажигания нужно вставить в замок зажигания и установить данный ключ в определенной позиции. Во время подобных действий должно осуществлять замыкание цепи, по которому судят о работоспособности замка. Например, при повороте ключа зажигания в третье положение, должна начать действовать система охраны, а при переведении ключа в нулевое положение, эта система должна отключиться. Какие-либо отклонения здесь будут говорить о действительных неполадках с зажиганием.

Еще один способ проверить работоспособность замка – покрутить рулевое колесо. Оно не должно блокироваться. Блокировка должна сработать только при вторичном повороте ключа зажигания из первого положения во второе. А во второе положение ключ, как вы знаете, можно повернуть только лишь из нулевого положения.

Наиболее распространенные неполадки замка зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!

Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

В целом схема замка для зажигания ВАЗ-2109 представлена механической и электрической частями. Механика регулирует блокировку передних колес, если ключ не вставлен в замок, то они заблокированы. Электрическая часть – подача напряжения, зависящая от положения ключа, на требуемые участки электрической цепи. Расположен он в приборной панели в цепи подключения проводов. В старых моделях применялась низкая панель, в более новых – высокая панель.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

1. Нового образца. Замок предусматривает три позиции и короткий ключ.
2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.

Признаки неисправности замка зажигания на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что замок зажигания на ВАЗ-2114 выходил из строя. Но, не многие знают, причины и признаки неисправности. В этой статье, рассмотрим, не только проблемы возникновения, но и методы решения, а также диагностики этого узла.

Содержание

• 1 Признаки поломки замка зажигания
  • 1.1 Причины неисправности замка зажигания на ВАЗ-2114
    • 1.1.1 Электрическая неисправность
    • 1.1.2 Механическая неисправность
  • 1.2 Методы устранения
  • 1.3 Рекомендации
• 2 Выводы

Признаки поломки замка зажигания

Замок зажигания снят для ремонта

Естественно, как и для любого автомобильного прибора, замок зажигания имеет признаки неисправности. В отличие от остальных узлов, контактная группа выведет сразу несколько приборов из строя, что и послужит причинами неисправности. Итак, рассмотрим, по каким признакам можно определить выход из строя замка зажигания:

• Не работает стартер. Он не щелкает, а втягивающее реле не срабатывает. Это происходит потому, что на них не подается питание, которое проходит через замок зажигания.
• Отказ работы электроприборов. Эти элементы могут быть никак не связаны между собой, но все они включаются только при работающей контактной группе.
• При шевелении ключом, в одном положении возобновляется работа электрических приборов. Просто смыкаются контакты, и возобновляется подача питания.

Причины неисправности замка зажигания на ВАЗ-2114

Схема устройства замка зажигания

Известные только две причины неисправности замка зажигания на автомобиле, а именно: электрическая и механическая часть. Обе они возникают вследствие износа некоторых деталей и узлов. Итак, стоит более детально рассмотреть каждую неисправность.

Электрическая неисправность

Первостепенной причиной выхода из строя контактной группы является перегрузка электрооборудования автомобиля.

Так, установка дополнительных световых приборов и электропотребляемых устройств может привести к тому, что замок не выдержит нагрузки. За счет большой нагрузки, на которую не рассчитана контактная группа появляется нагар, который образуется внутри металла, а не снаружи.

Разбор замка зажигания для поиска неисправности

Во избегания перегрузки замка зажигания все дополнительные приборы необходимо подключать через реле, которое снимет часть нагрузки. Как показывает практика, именно этот вариант решения проблемы становится оптимальным.

Конечно, еще одной причиной, которая может послужить выходом из строя замка зажигания — становится короткое замыкание, которое в «Ладах» встречается достаточно часто.

«Отпаялся» провод в результате КЗ

Как говорят некоторые автолюбители – это заложено у них с рождения, а точнее с завода изготовителя.

Механическая неисправность

Для диагностики механических неисправностей замок потребуется снять. О снятии мы уже писали в материале: замена замка зажигания на ВАЗ-2114.

Механическим повреждением замка зажигания принято считать – износ контактных дорожек или непосредственно контактов. Причиной здесь послужит то, что внутренние элементы износились от процесса эксплуатации, и здесь никаким образом не виноват владелец.

Поломка качелей замка. Сложность в том, что отдельно этот элемент не продаётся

Второй механической причиной является физическая поломка одного элементов замка зажигания. Зачастую, как правило, это контакты, которые подверглись износу, или были изначально некачественно сделаны производителем.

Последней механической причиной является то, что неисправные контакты начинают сильно греться и пластиковая часть корпуса замка зажигания начиняет оплавляться, что в свою очередь приводит к неисправности.

Методы устранения

Контактная группа замка зажигания

Конечно, самым верным способом устранения причин является замена замка зажигания автомобиля в сборе. Как показывает практика, не стоит экспериментировать и проводить ремонтно-восстановительные работы этого узла.

Рекомендации

Для того, чтобы уберечь замок зажигания от преждевременного износа необходимо устанавливать дополнительные электропотребляемые приборы через реле.

Схема с дополнительным реле стартера

Подключение под капотом дополнительного реле стартера от замка зажигания

Это снимет нагрузку с контактной группы и не будет перегрузки.

На новом поколении автомобиля, устанавливается система FFA, которая специально разработана для предупреждения и снижения нагрузки на определенные электрические узлы автомобиля. Так, существует аналогичная самодельная система для автомобилей отечественного автопрома, которую можно устанавливать на семейство Лада.

Выводы

Причин и признаков неисправности замка зажигания ВАЗ-2114 достаточно много, но их необходимо знать. Также, стоит отметить, что для продления эксплуатации работы этого узла необходимо снять нагрузку с проходящей цепи тока. Для этого, дополнительные электроприборы необходимо подключать через реле.

Признаки неисправности замка зажигания ваз 2109. Конструкция замков зажигания всех автомобилей ваз

Замок зажигания ваз 2108 2109 21099 старой и новой конструкции:
-Старый имеет четыре положения, реле и длинный ключ,
-Новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: замок рулевого колеса без ключа. То есть повернуть руль без ключа не получится, даже если заводить машину в обход электрической части замка. Чтобы повернуть руль, потребуется разобрать замок и снять механический замок.
Неисправности по электрической части, замка зажигания ВАЗ 2108 2109 21099 всего две (как и по всей электрике):
1) Отсутствие контакта в определенном положении ключа. В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там где не нужно. При этом замок начинает плавиться, дымить и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого открутите винты, скрепляющие верхнюю и нижнюю его части между собой. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутить пластиковую накладку замка зажигания с помощью отвертки. Мы удаляем его.

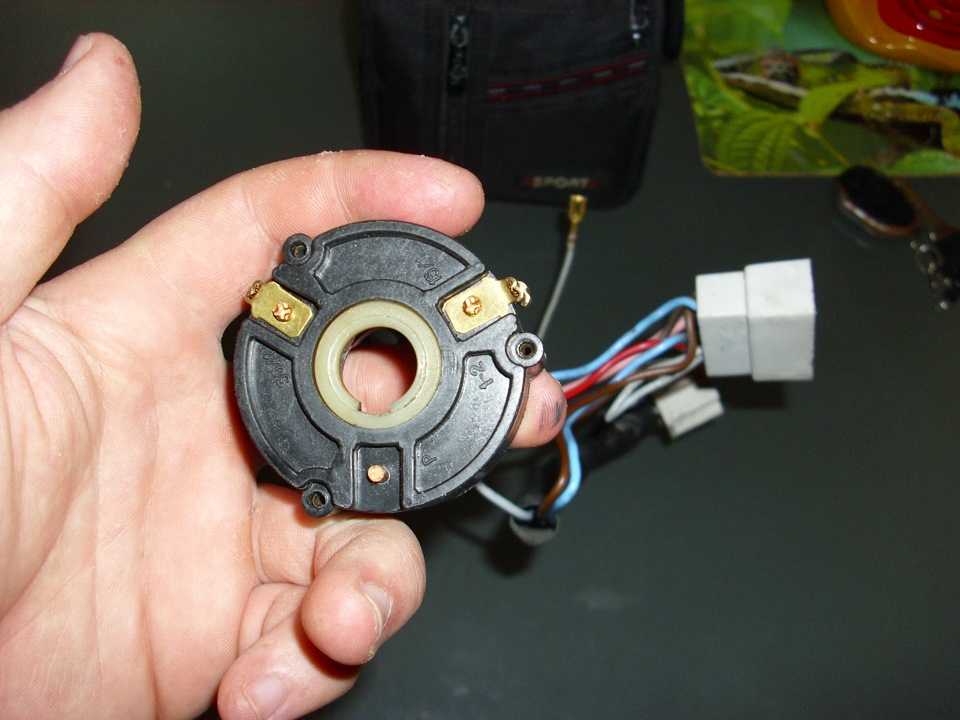

3) Снимите контактную группу замка зажигания.

Соединяется с остальной проводкой с помощью вилки. Если замена производится с замком зажигания нового типа, то придется немного переделывать проводку.

Просто так не получится, так как схемы подключения у них разные.
4) Затем откручиваем механическую часть замка, которая крепится к рулю.

Установите новый замок в обратном порядке.
Контактная группа замка зажигания продается отдельно, которую можно заменить, не трогая весь замок.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности замка в случае подозрений необходима схема с указанием замыкания контактов между собой при разных положениях ключа в зажигании замок.

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — к пускателю,
Розовый — +12В,
Коричневый — +12В к повороту на реле зажигания,
белый — реле включения зажигания,
черный, синий — остальные потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен прозваниваться с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и ваз 2108 2109Система зажигания 21099 питается от сине-черного провода.
Белый закрыт коричневым, розовый синим и черным.
Положение ключа «2»:
В этом положении опять же реле зажигания остается включенным, на реле стартера подается +12В.
Белый закрыт коричневым, розовый красным и черным.
Положение ключа «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты и дальний свет фар.
Коричневый закрыт черным, розовый черным.
Типичный пример неисправности контактной группы: машина не заводится. Включаешь стартер. Начинаешь грешить на выключатель, датчик Холла,. Но потом оказывается, что все нормально, просто система зажигания не запитана. То есть система зажигания не подает питание на систему зажигания от замка зажигания ВАЗ 2108 2109 21099.

Одним из ключевых узлов на автомобиле ВАЗ 2109 является замок зажигания. Электрическая схема машины использует его в качестве коммутационного узла для подачи напряжения на необходимые силовые цепи. Если этого не происходит из-за неисправности переключателя, то возможно отключение отдельных групп потребителей или автомобиля в целом — он просто не заведется.

Устройство и принцип работы узла замка

На автомобиль ВАЗ 2109 может устанавливаться 2 стандартные модификации замка. Старый имеет каталожный номер 21080-3704005-60. Он имеет четыре положения ключа (длинные), а также содержит реле зажигания. Новая сборка с каталожным номером 21080-3704005-30 имеет только три позиции ключа и не имеет реле.

Для подключения всех проводов к замку автомобиля ВАЗ 2109 используется контактная группа. Каждая из ключевых позиций имеет свою настройку, а значит, есть группы потребителей.

Где ключ	Что происходит
Положение «0».	Контакты «30» и «30/1» замкнуты. Все зависимые силовые цепи отключены.
Позиция «I».	В этом положении подается напряжение на элементы системы управления зажиганием. Для этого белый провод замыкается коричневым, а розовый — черно-синим. При этом образуется несколько групп контактов. Например, «30 INT» включает цепь питания внешнего, в том числе дальнего света, освещения, подсветки приборной панели. Контакты «30/1» и «15/1» подают напряжение на лампы указателей поворота, заднего хода, элементов системы зажигания и т. д. Пара «30/1», «15/2» питает фары дальнего света. ближний/дальний свет, противотуманки, омыватель, вентиляторы.
Позиция «II».	Реле зажигания, включенное на предыдущем этапе, продолжает работать. Основной из них является пара контактов «30», «50», обеспечивающая подачу напряжения на стартер. Параллельно ему должны формироваться цепочки из контактных соединений «30/1», «15/1», а также «30/1», «15/2». Потребители, подключаемые в этом случае, аналогичны описанным для позиции «I». Розовый провод в контактной паре вместе с черным закорачивается на красный (вместо синего).
Позиция «III».	Применяется для подачи напряжения на компоненты системы парковки («30/1 R») и бокового/приборного освещения («30 INT»). Черный провод образует замкнутую цепь вместе с коричневым и розовым проводами.

Замок и его схема выполняют две функции: электрическую и механическую. Суть первого заключается в замыкании определенных групп контактов исходя из положения ключа. С механической точки зрения, при выключенном зажигании руль блокируется, что делает невозможным его вращение. То есть вторая функция – защитная.

Возможные неисправности и способы устранения

Характер неисправностей узла замка на автомобиле ВАЗ 2109 также может быть электрическим или механическим.

К первой группе относятся нарушения целостности электрических цепей в выключателе при определенном положении ключа. Если контакта нет, то подключенные потребители могут не работать, либо машина вообще не заведется. Если контакт есть, но замкнуты не те участки цепи, что должны быть, это чревато коротким замыканием и термическим повреждением замка. Он начнет таять и появится характерный запах. В зависимости от масштаба бедствия, вероятно, потребуется замена контактной группы.

С механической точки зрения ядро/личинка может застрять в любом положении. В этом случае повернуть ключ в замке будет физически невозможно. Единственным правильным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях необходимо запастись следующими инструментами.

1. Мультиметр или тестер. При его отсутствии, как вариант, можно использовать контрольную лампу, работающую под напряжением 12В.
2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом устранения механических неисправностей является замена вышедших из строя деталей, то они и в этом случае пригодятся.

Перед началом диагностики придется отключить клеммную колодку и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замкнута, то прибор покажет индикацию сопротивления.

Замену замка следует начинать с его обесточивания. Для этого придется ослабить гайку крепления и снять минусовую клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворот/шайба. Замок рулевой колонки крепится четырьмя винтами или двумя винтами и крюковой защелкой. Снять его может быть проблематично из-за винтов. В этом случае их придется вырезать или высверливать, делая все очень аккуратно. Клеммная колодка отсоединена, и процесс демонтажа завершен.

Сборка нового замка выполняется аналогично, но в обратном порядке.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не произойдет, то не будут работать как минимум отдельные потребители, как максимум машина не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забывайте о проверке.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).
Если тестера нет, то можно использовать контрольную лампу (свет на 12 В с припаянными проводами).

Подготовительные работы

— снять нижнюю часть пластикового кожуха рулевой колонки для облегчения доступа к разъемной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и отсоединяем разъем замка зажигания под панелью приборов;

— на части колодки жгута проводов, ведущего к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в доступные 3 положения. Используем тестер в режиме омметра, поджимаем его выводы к замкнутым контактам замка, либо подаем плюс от аккумулятора через контрольную лампу на один проверяемый вывод, минус с аккумулятора на другой. Если контакты замкнуты, тестер должен показать наличие некоторого сопротивления, контрольная лампа должна гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания 0 (выкл.).
Контакты под напряжением 30 и 30/1

Выводы в блоке коричневых и розовых проводов.

2. Положение ключа в замке зажигания 1 (зажигание).
Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (катушка возбуждения генератора, система зажигания, стеклоочиститель, блок управления электромагнитным клапаном карбюратора, указатели поворотов, свет заднего хода, приборы управления), 30-15/2 (ближний и дальний свет фар. Противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения).

Выводы в колодке черно-розового, коричнево-белого, коричнево-синего проводов.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (пускатель).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (парковочное).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи указаны в п.2). Контакт «Р» до 1988 года использовался для включения габаритных огней.

Провода в колодке черного и розового проводов от замка зажигания.

Неисправности замка зажигания ВАЗ 2109 встречаются достаточно часто. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 для многих могут стать большой проблемой, справиться с которой самостоятельно они не в силах. Данная публикация призвана ознакомить читателя со всеми известными неисправностями в замке зажигания и объяснить способы их устранения.

Что такое

Начнем со строения замка.
Давайте узнаем, как он выглядит, из чего состоит, каков его принцип работы и так далее:

• Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, ведь практически все имеющееся оборудование связано с Это.

Примечание. Хотя есть компоненты, которые от блокировки никак не зависят. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийка, подсветка салона и подсветка торпеды.

• Есть разные замки зажигания: новые или старые. Первая версия без реле имеет три положения и короткий ключ, вторая с реле имеет четыре положения и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятке».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то устранить их можно своими руками, ведь, как правило, на «девятку» устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Ниже приведен совет, как убедиться, что замок зажигания работает неправильно:

• Вставьте ключ зажигания и поверните его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если положение «1» ключа, работает ли наружное освещение или приборы управления;
• Рекомендуется проверить все положения блокировки. Если есть отклонения от нормы, проблема с замком;
• Проверить работоспособность замка зажигания можно следующим образом: повернуть руль, который не должен блокироваться. Блокировка на рабочем руле должна срабатывать только при повороте ключа из положения «1» в положение «2»;

• Достоверно проверить работает ли замок можно так: берем обычную переносную лампу и подключаем ее одним концом к массе, другим к замку. Включаем зажигание — если лампочка горит нормально, значит замок в порядке. Если свет слабый или не горит вовсе, замок неисправен.

Распространенные неисправности

Среди них на первом месте стоят следующие:

• Замок заедает. Это наблюдается даже у «девяток» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок может заклинить и из-за проблем взаимодействия со стартером. В этом случае нужно впрыснуть в замок немного силиконовой смазки и делать это каждый раз при заклинивании замка.

• Замок со временем может изнашиваться, что ухудшает его работу;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при любом неосторожном обращении.

Ремонт и замена

Обычно замок поддается ремонту. Если это не получится, придется полностью заменить (см. ).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранена или есть возможность поменять замок целиком, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимаем кожух и откручиваем болты крепления стягивающие хомут замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото. Болты сначала ослабляются ударами стамески, а затем выкручиваются пассатижами.

• Разделите две части хомута так, чтобы они расцепились;
• Личинка может быть заменена уже на этом этапе операции;
• Вынимаем боковой штифт, удерживающий личинку в замке.

Совет. Личинка легко снимается тонкой отверткой, например, от часов. При этом нужно постучать по замку молотком.

• Если вытащить личинку после удаления бокового штифта не удается, можно попробовать высверлить личинку тонким сверлом;
• Если снова снять личинку не удалось, то рекомендуется окончательно снять замок;
• Снимаем штекеры проводов.

Примечание. Один из разъемов (тот, что с большим разъемом) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

• Если замок зажигания с реле, то его вынимаем из-под панели;
• Отсоедините разъем;
• Провод заземления также снимаем;
• Снимите крышку, отжав защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Мы проверяем работу на месте, прежде чем поставить все на место. Поворачиваем ключ внутри замка — все описанные выше процессы должны работать.

Примечание. Не забудьте проверить также работу блокировки руля. Если рулевой вал не блокируется при полном повороте руля, отрегулируйте правильное расположение замка на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затяните болты до отрыва головок. Желательно использовать ключ на «10».

контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, самом выгодном. Действия сводятся к снятию блокировки (как это сделать описано выше).
Вот несколько рекомендаций, которым нужно следовать:

• Перед отсоединением контактов их необходимо пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо предварительно снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ). От его исправности зависит успешный запуск автомобиля и работа многих потребителей электрической сети. Статья посвящена ЗЗ девятки, ее строению и основным неисправностям. Даны инструкции по снятию и ремонту узла.

[Скрыть]

Замок зажигания ВАЗ 2109

ЗЗ соответствует старому и новому исполнению. У старого 4 положения, длинный ключ и реле. В новой нет реле, там 3 положения и короткая клавиша.

Замок зажигания ВАЗ 21099, как и другие модели, выполняет две функции:

• механический — блокирует руль без ключа;
• электрический — замыкает контакты в зависимости от положения ключа.

Схема

Схема замка зажигания представляет положение ключа в замке и может быть представлена ​​в виде таблицы:

Типичные неисправности

Поскольку замок зажигания на ВАЗ 2109 выполняет две функции, характер неисправностей может можно разделить на механические и электрические, хотя чаще всего замок ломается в пусковом режиме:

1. К механической неисправности относится заедание сердечника, в любом положении: ключ повернуть физически невозможно. В этом случае можно ввести немного силиконовой смазки внутрь. Если это не поможет, то придется снимать замок зажигания и менять его на новый.
2. Электрические неисправности могут возникать при определенном положении ключа, когда нарушается целостность электрической сети в выключателе. При отсутствии контакта все компоненты системы работать не будут. Если контакт есть, но замыкание происходит не там, где нужно, это чревато КЗ и перегревом ЗЗ. Он может расплавиться, появится специфический запах (видео MAQS MAC).

Инструкции по ремонту и замене

Большинство моделей ZZ можно отремонтировать. Ремонт обычно заключается в замене жилы или контактного блока. Если после ремонта проблема осталась, значит надо.

На ВАЗ 2109 замена сердцевины состоит из следующих этапов:

1. Сначала с рулевой колонки снимается защитно-декоративный кожух, а также шайба и угловые переключатели.
2. Замок крепится винтами и защелкой-крючком. С откручиванием шурупов могут возникнуть проблемы, так как у них срезаны головки. Чтобы их снять, нужно сначала ослабить ударами стамески, а затем открутить пассатижами. Можно аккуратно высверлить винты.
3. Далее отсоединяем хомуты, выводя их из зацепления.
4. Вытащив боковой штифт, можно удалить сердечник. Если не получится, то керн можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
5. Следующим шагом является отсоединение разъема, вилки проводов и провода заземления.
6. Нажав на защелку, можно снять крышку и контактную группу.
7. Вставляем новую жилу и проверяем работу. При повороте ключа все процессы должны быть запущены.

Также следует проверить замок рулевого колеса. Если руль не блокируется при полном повороте, нужно отрегулировать положение блокировки на колонке.

• перед отключением контактов желательно присвоить им номера, это поможет избежать ошибок подключения;
• если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно снять его шилом.

Зная, как работает ВАЗ 2109, и имея хоть небольшой опыт работы, можно произвести ремонт своими руками, не прибегая к помощи специалистов. Так вы сможете сэкономить на обслуживании.

Почему не включается зажигание ваз 2109. Что такое

Замок зажигания ВАЗ 2108 2109 21099 бывает старых и новых моделей:
— Старый на четыре положения, реле и длинный ключ,
— Новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
— Электрическая: замыкание контактов в зависимости от положения ключа.
-Механический: замок руля без ключа. То есть без ключа не получится повернуть руль, даже если обойти электрическую часть замка и завести машину. Чтобы повернуть руль, потребуется разобрать замок и снять механический замок.
Неисправности по электрике, замка зажигания ВАЗ 2108 2109 21099 всего две (как и вся электрика):
1) Отсутствие контакта в определенном положении ключа. При этом машина может работать, а может и не работать отдельных потребителей.
2) Наличие контакта там, где он не нужен. При этом замок начинает плавиться, дымить и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого открутите винты, скрепляющие верхнюю и нижнюю его части между собой. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутить пластиковую накладку замка зажигания с помощью отвертки. Снимаем.

3) Снимите контактную группу замка зажигания.

Соединяется с остальной проводкой с помощью вилки. Если замена производится с новым типом замка зажигания, то придется немного переделывать проводку.

Просто так подключить нельзя, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, которая крепится к рулю.

Установка нового замка в обратном порядке.
Контактная группа замка зажигания продается отдельно, которую можно заменить, не трогая весь замок.
Проверка исправности замка зажигания ВАЗ 2108 2109 21099:
Для проверки работоспособности замка при подозрениях нужна схема с указанием, какие контакты замкнуты между собой при разных положениях ключа в замке зажигания.

Схема представлена ​​ниже:
Пояснения к схеме (по цветам контактной группы проводов):
Красный на стартер
Розовый — +12В,
Коричневый — +12В на включение реле зажигания,
Белый — реле включения зажигания,
Черный, синий — остальные потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен прозваниваться с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и ваз 2108 2109Питание системы зажигания 21099 осуществляется через сине-черный провод.
Белый закрыт коричневым, розовый синим и черным.
Положение ключа «2»:
В этом положении опять же реле зажигания остается включенным, +12В подается на реле включения стартера.
Белый закрыт коричневым, розовый красным и черным.
Положение ключа «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты, сигнализацию дальнего света фар
Коричневый замыкается на черный, розовый на черный.
Типичный пример неисправности контактной группы: машина не заводится. Крути стартер. Начинаешь грешить на выключатель, датчик Холла,. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть система зажигания не получает питание от замка зажигания ВАЗ 2108 2109 21099.

На ВАЗ 2109 со временем возникают электрические неисправности. С этими проблемами должен справиться опытный автомобилист.
Желательно, чтобы он самостоятельно устранял неисправности на ВАЗ 21093і, проверьте электрооборудование и сделайте соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными электрическими элементами и их неисправностями.

общая информация

Начнем с общей информации. Следует знать, что на автомобиле ВАЗ 2109 имеется два источника питания – аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске мотора вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не производит энергию

Примечание. Каждый водитель должен знать, что если на панели приборов горит красная лампочка зарядки, то генератор не заряжает бортовую сеть, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае можно доехать до дома без генератора, но заглушить машину уже нельзя и придется ехать без остановок.

Заказ-наряд

Итак:

• В первую очередь нужно проверить, на месте ли он. Бывает, ломается.
• Если ремень на месте, в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание, как загибается ремень. 10-15 мм это норма.
• Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к кузову. Затем вставляем крепление между генератором и блоком двигателя. Рычажным методом отодвигаем генератор в сторону и затягиваем гайку крепления.

• Необходимо проверить, не перегорел ли соответствующий предохранитель. Если да, то меняем его на новый (о предохранителях подробнее ниже).

• Запустим блок питания и проверим, не погасла ли лампочка зарядки аккумулятора. Если погаснет, значит все сделано правильно.
• Если не гаснет, то нужно проверить кабель, который тянется от генератора к аккумулятору (плюс). Проблемы могут быть в нем.

Примечание. От аккумулятора идут два провода: толстый соединяет аккумулятор со стартером, а тонкий — тот, который нам нужен.

• Проверяем целостность этого провода. Может быть, он сломан или что-то в этом роде.
• Также необходимо тщательно проверить контакты, которые со временем могли окислиться.
• Все эти неисправности, если они были обнаружены, исправлены. Заводим двигатель и смотрим, появилась ли зарядка.
• Если да, то удачной поездки!

Если опять нет зарядки, то нужно проверить сам генератор (см. ). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Консультации. Как уже упоминалось, с поврежденным генератором можно доехать до сервиса или собственного гаража. Для того, чтобы минимизировать ток потребления аккумулятора, необходимо в этот момент выключить все устройства, такие как автомагнитола, ненужное освещение, вентилятор, кондиционер, обогреватель и т. д.

Проверка регулятора

Если автомобилист опытный, то ему можно посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для того, чтобы поддерживать напряжение генератора в заданных пределах даже при изменении скорости и нагрузки. Не исключено, что это «сработало» и генератор не работает должным образом.
На машине:

• Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
• Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
• Замеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма тринадцать/четырнадцать В.
• В противном случае, если значение ниже или выше, потребуется замена регулятора.

Проверка демонтированного регулятора:

• Демонтируем регулятор.
• Проверяем по схеме.

Примечание. Если регулятор на ваз 2109был выпущен до 1996 года, то лучше проверить его в сборе со щеткодержателем. Это позволит сразу обнаружить обрывы щеточных выводов и плохой контакт между концами регулятора.

• Включаем контрольную лампу между щетками.
• Подаем ток на клеммы С и В и корпус регулятора, напряжением 12 В.
• Потом поднимаем ток, напряжение уже 15 В.
• При неисправности регулятора лампа не должна гореть при 15 В и гореть при 12 В.
• Если горит в обоих случаях, то регулятор неисправен и можно даже точно определить, что в нем поломка.
• Если лампа не загорается в обоих случаях, в регуляторе есть обрыв.

Автоматические выключатели

Предохранители являются одновременно и защитниками, и разведчиками. Именно они сигнализируют об опасности короткого замыкания или других проблемах с электрикой, если перегорают во второй раз.
А проблемы с электрикой нельзя откладывать в долгий ящик, ведь это грозит возгоранием всей электропроводки и пожаром.

Примечание. Помните, что категорически запрещается заменять поврежденный предохранитель на новый с более высоким номиналом. Совет. Для облегчения поиска и устранения неисправностей рекомендуется использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительной чертой новинки является то, что в ней используются совершенно новые предохранители.
Вместо цилиндрического взрывателя (как на старом блоке) здесь используются ножевые. Кроме того, в таком блоке также используются новые компактные реле.

Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля. Предохранители будут обозначаться буквой П, если монтажный блок старого образца, и буквой П, если новый.
Итак:

• 1 и 2 Р по 8 А (в старом блоке) и 8/9 Р по 7,5 А (в новом блоке) отвечают за противотуманные фары.
• Р №3 с 8А и Р1 с 10А – отвечают за очистители, реле и клапан включения фар.
• Р4 с 16А и Р7 с 30А — отвечают за очистители фар, электродвигатель моторчика печки, моторедуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т. д.
• Р5 с 8А и Р16 с 15А — отвечают за поворотники, аварийное реле, задние фонари, за указатели температуры охлаждающей жидкости и указатели уровня топлива и т.д.
• Р6 с 8А и Р3 с 10А — задние фонари, стоп-сигналы и освещение салона.
• Р6 и Р6 с 30А — отвечают за передние электростеклоподъемники.
• Р7 и Р10 на 7,5А — отвечают за подсветку номерного знака.
• Р8 на 16А и Р5 на 20А — отвечают за звуковой сигнал и различные реле.
• Р9 на 8А и Р10 на 7,5А — отвечает за левый габарит и левую заднюю фару.

• Р10 на 8А и Р11 на 7,5А отвечают за правую фару и правый задний фонарь.
• Р11 с 8А и Р2 с 10А — отвечают за поворотники и аварийку.
• Р12 на 16А и Р4 на 20А — для обогрева заднего стекла, прикуривателя и розетки.
• Р13 и Р14 на 8А и Р15/Р14 на 7,5А — отвечает за фары/дальний свет.
• P15/P16 с 8А и P13/P12 с 7,5А — отвечает за осветители/ближний свет.

Неисправности электрики ВАЗ 2109 и их устранение

Распространенная проблема, связанная с электрикой на ВАЗ 2109, это комбинация приборов. Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, следящих за текущим состоянием автомобиля.
Это могут быть такие устройства, как датчик частоты вращения двигателя или просто ряд контрольных лампочек.

Давайте посмотрим на неисправности.

Стрелки

• Если не работает указатель температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
• Лечение: прозвонка всей цепи и проверка предохранителей. Если не поможет, то проверить работоспособность приборов и датчиков с последующей их заменой.

Стрелка топливного бака

• Бывает и так, что вы только что заправились на заправке, а стрелка возвращается на верх шкалы.
• Проверяем, не сбился ли ограничитель поплавка. Бывает и так, что он неправильно установлен или отрегулирован (ограничитель).
• Снимите датчик и заново отрегулируйте.
• Если эта самая стрелка постоянно прыгает и в конце падает до нуля, то проблема в слабом контакте резистора. Здесь может быть и другая причина: обрыв резистора.
• Лечение: заменить регулятор уровня топлива на новый.

лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причиной может быть замыкание самого датчика или его гибкой шины.
• Лечение: разбираем регулятор, выпрямляем шину и устраняем КЗ.

Контрольные лампы

• Если контрольные лампы на панели приборов не работают, то возможно они перегорели или плохо сидят в своих патронах.
• Лечение: замена ламп или пережатие их контактов.
• Возможно, контакты окислились. В этом случае необходимо их тщательно очистить.

Проблемы со спидометром

• Не менее распространенная неисправность, предполагающая следующую операцию: замена троса.
• Перед заменой рекомендуется проверить качество затяжки накидных гаек.
• Бывает и так, что при работе спидометра слышны шумы. В этом случае, скорее всего, деформировался гибкий вал.

На этом проверку и устранение неполадок электрики ВАЗ 2109 можно считать законченным делом. Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять такие неполадки самостоятельно, то сможете значительно сэкономить семейный бюджет, ведь цена на услуги такого рода от автоэлектриков в наши дни непомерно высока.

Неисправности замка зажигания ВАЗ 2109 встречаются достаточно часто. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут представлять для многих большую проблему, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями замка зажигания и объяснить способы их устранения.

Что такое

Начнем со строения замка.
Узнаем, как он выглядит, из чего состоит, каков его принцип работы и так далее:

• Как уже говорилось, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые от блокировки никак не зависят. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийка, подсветка салона и подсветка на приборной панели.

• Замки зажигания разные: нового или старого образца. Первая версия без реле имеет три положения и короткий ключ, вторая с реле имеет четыре положения и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятке».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то устранить их можно самостоятельно, ведь, как правило, на «девятку» устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как убедиться в наличии проблемы

Ниже совет, как убедиться, что замок зажигания действительно не работает:

• Вставляем ключ зажигания и поворачиваем его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если положение ключа «1», работает ли наружное освещение или приборы управления;
• Рекомендуется проверить все положения замка. Если наблюдаются отклонения от нормы, проблема с замком;
• Проверить работоспособность замка зажигания можно следующим образом: повернуть руль, который не должен блокироваться. Блокировка на исправном руле должна срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

• Достоверно проверить работает ли замок можно так: берем обычную переносную лампу и подключаем ее одним концом к массе, другим к замку. Включаем зажигание — если лампочка горит нормально, значит замок в порядке. Если лампочка горит слабо или вообще не горит, замок неисправен.

Распространенные неисправности

Среди них на первом месте следующие:

• Замок заклинил. Это наблюдается даже в «девятках», когда устанавливается новый замок. Причина — заводской брак или то, что приведено ниже.

Примечание. Замок может заклинить и из-за проблем со взаимодействием со стартером. В этом случае нужно положить внутрь замка немного силиконовой смазки и делать это каждый раз, когда замок заедает.

• Замок со временем может изнашиваться, что приведет к его плохой работе;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при любом неосторожном обращении.

Ремонт и замена

Как правило, замок можно починить. Если это не получится, придется полностью заменить (см. ). Ремонт замка
в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранена или есть возможность поменять весь замок, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимаем кожух и откручиваем болты крепления, стягивающие хомут замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и зубило. Болты сначала ослабляются ударами стамески, а затем выкручиваются пассатижами.

• Разъединяем две части хомута так, чтобы они расцепились;
• Личинка может быть заменена уже на этом этапе операции;
• Вынимаем боковой штифт, удерживающий личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом надо постучать по замку молотком.

• Если вытащить личинку после удаления бокового штифта не получается, можно попробовать высверлить личинку тонким сверлом;
• Если снова снять личинку не удалось, то рекомендуется окончательно снять замок;
• Снимите заглушки проводов.

Примечание. Один из разъемов (тот, что с большим разъемом) находится под приборной панелью. Чтобы его снять, нужно просунуть руку под панель.

• Если замок зажигания с реле, то его вынимаем из-под панели;
• Отсоедините разъем;
• Провод заземления также снимаем;
• Снимаем крышку, нажав на защелку, а затем на контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Мы проверяем работу на месте, прежде чем собрать все обратно. Поворачиваем ключ внутри замка — все описанные выше процессы должны работать.

Примечание. Не забудьте проверить работу блокировки руля. Если рулевой вал не блокируется при полном повороте руля, регулируем правильное расположение замка на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягиваем болты до отрыва головок. Желательно использовать ключ на «10».

контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, самом выгодном. Действия сводятся к снятию блокировки (как это сделать написано выше).
Вот несколько рекомендаций:

• Перед отсоединением контактов необходимо пронумеровать их во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо предварительно снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа нарушаются определенные электрические цепи. Если этого не произойдет, то не будут работать как минимум отдельные потребители, как максимум машина не заведется. При устранении неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забудьте проверить.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).
Если тестера нет, можно использовать контрольную лампу (лампа на 12 В с припаянными проводами).

Подготовительные работы

— снять нижнюю часть пластикового кожуха рулевой колонки, для облегчения доступа к разъемной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и отсоединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в доступные 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замкнутым контактам замка или подаем плюс от аккумулятора через контрольную лампу на один тестовый вывод, минус от аккумулятора на другой. Если контакты замыкаются, тестер должен показать наличие некоторого сопротивления, контрольная лампа горит. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания 0 (выкл.).
Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового проводов.

2. Положение ключа в замке зажигания 1 (зажигание).
Живые контакты — 30 и ИНТ (наружное освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель лобового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворотов, свет заднего хода, приборы управления), 30-15/2 (ближний и дальний свет фар. Противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в блоке черный и розовый, коричневый и белый, коричневый и синий провода.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания 3 (парковочное).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи указаны в п.2). Контакт «Р» до 1988 года использовался для включения габаритных огней.

Выводы в колодке черного и розового проводов от замка зажигания.

Легковой автомобиль ВАЗ-2109 выпускался в России 19 лет (1987-2006), как с карбюратором, так и с впрыском (ВАЗ-2111-80 (1.5i 8V), ВАЗ-11183-20 ​​(1.6i 8V) ) двигатели. Признаками неисправностей в системе зажигания могут быть перебои в работе двигателя только на холостом ходу, а также в любом из режимов работы двигателя. В этом случае теряется часть мощности, или, как говорят водители, «двигатель не тянет». При полном выходе из строя системы зажигания запуск двигателя становился невозможным.

Устранение неполадок в системе зажигания обычно начинают с проверки наличия искры на свечах зажигания, которая должна быть мощной, бесперебойной, а ее цвет сине-оранжевым. Если искры нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятке» с карбюраторным двигателем поиск искры можно начинать с высоковольтного провода катушки зажигания, идущего на центральный вывод трамблера. Если на ней есть напряжение, то исправна цепь низкого напряжения и сама катушка зажигания. Затем проверке подлежат ползунок и крышка распределителя.

Могут быть пробиты на массу, кроме того, в бегунке может сгореть сопротивление, а на контактах крышки трамблера может появиться коррозия. Также износ или залипание угольного стержня, по которому передается напряжение с провода катушки зажигания на токоведущую пластину бегунка, приведет к прекращению подачи высокого напряжения на свечи зажигания. Если напряжение на высоковольтном проводе, идущем от катушки зажигания к распределителю, отсутствует, то придется проверить работу коммутатора и самой катушки зажигания, заменив ее заведомо исправными приборами.

Поскольку на панели приборов «девятки» есть вольтметр, то состояние переключателя можно определить по перемещению его стрелки в момент включения зажигания. Если он без задержек перемещается из нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод, что выключатель неисправен. Если замена переключателя ничего не даст, то придется проверить работу датчика Холла, расположенного внутри трамблера.

Неисправность высоковольтных проводов будет хорошо видна ночью, если открыть капот ВАЗ-2109при работающем двигателе, так как при обрыве проводов они начинают светиться.

Ваз 2109 не заводится причины

В этой статье мы рассмотрим распространенные причины, из-за которых не крутит стартер ВАЗ 2109. А также рассмотреть частные случаи. Возможно, среди них вы найдете такие же симптомы неисправностей, как и у вас, и получите готовое решение проблемы.

Распространенные причины, почему не крутит стартер ВАЗ 2109

Может по другому не крутить. Вы поворачиваете ключ в зажигании и:

1. Один щелчок и тишина.
2. Вы слышите несколько щелчков подряд.
3. Щелчков и других признаков жизни нет.

В первом случае причина может крыться в:

• Силовые болты на втягивающем реле — подгорели. Из-за этого до него доходит напряжение меньше положенных 12 вольт.
• Вилка, выталкивающая бендикс — могла сломаться или как-то деформироваться. Из-за этого бендикс не доходит до маховика полностью, сердечники лишь частично входят в катушку, контакты размыкаются.
• В бендиксе — на нем стерлись зубья. Поэтому напряжения с втягивающего реле на стартере нет.
• Щетки или втулки якоря — они изношены.
• Замыкание обмотки.

Во втором случае причина может крыться в:

• Аккумулятор — сел.
• Его клеммы — они закисли или ослабли.
• Удерживающая обмотка — плохо фиксирует сердечник, который втягивается обмоткой втягивания.

В третьем случае причина может крыться в:

• Короткое замыкание обмотки — в этом случае вы должны почувствовать запах гари и увидеть дым.
• Кольцо, расположенное в редукторе стартера — оно разрушилось.
• Ключ — попробуйте заменить.

Если вы сняли и разобрали деталь и не увидели дефектов, очистите ее, смажьте и установите обратно. Есть большая вероятность, что после этого все будет хорошо.

Особые случаи

1. Инжекторный двигатель. Температура на улице минус двадцать градусов. Все устройства работают, значит батарея в норме. А вот ВАЗ 2109стартер не крутит.

Если щелчков при попытках запуска мотора нет, то в первую очередь нужно осмотреть предохранители, проводку и втягивающее реле.

А если щелчки есть, то, скорее всего, требуется замена втягивающего реле.

2. Двигатель заводился целый день. Вечером перестал заводиться. Поворачиваешь ключ и слышишь только щелчок, а стартер не крутит. Если попытаться запустить несколько раз подряд, то раздается сразу несколько щелчков.

Вот что вы можете попробовать:

• Зарядить аккумулятор.
• Зачистите и обожмите контакты на аккумуляторе и стартере.

Если после этого все так же, то:

• проверить аккумулятор — замкнуть контакты проводом, должна появиться искра, которая его расплавит;
• поставил плюс от аккумулятора прямо на втягивающее реле.

Если по-прежнему тишина, замените деталь. Владельцам советую редукторный КЭТЗ.

3. Весь день машина заводилась нормально. Потом после пятиминутного бездействия пытаешься завести двигатель, при повороте ключа срабатывает реле стартера и втягивающее, но стартер не крутит. Попробовали закрыть два болта на втягивающем… получилось, двигатель завелся. Вы доехали до места, заглушили двигатель, а потом снова заводится с трудом (не помогает даже закрытие болта).

Затем нужно разобрать деталь. Скорее всего щетки полностью изношены. Измените их.

4. Не скручивается. Закрываешь, только визжит как дрель, а мотор молчит. А вот с толкача заводится.

Убедиться в исправности стартера ВАЗ 2109. Если да, то ищите проблему в монтажном блоке и замке зажигания. Но сначала прозвоните все провода. Может случиться так, что минус не идет на реле детали из-за того, что подгорел или окислился контакт.

Комментарии:

бабал

17.01.2014 10:09:17

Утром крутил стартер, минут через 15 прогрел машину, потом завел, а он не тронулся, статер замкнул просто искра и тишина, что делать?
реле поставь новое

Александр

2014-02-07 03:53:27

Если гаснут приборы при запуске то смотри проводку возле аккумулятора, если нет то смотри втягивающее , попробуйте хорошенько постучать по нему, если просто застрял, иногда помогает. И хорошо зарядить аккумулятор.

км

18-02-2014 13:35:42

Ваз 2110 инжектор, завелся с автозапуска, проработал 10 минут и заглох. Теперь не могу завести, стартер не крутит, подскажите в чем причина?

Кирилл

13.08.2014 01:58:02

Стартер при запуске издает только щелчок, а если подключить напрямую, то просто крутится.

Николай

28.10.2014 14:22:03

Проехал все нормально и машина резко остановилась, панель погасла, потом секунд через 10 опять все включилось, отпустил сцепление, завелся. Все нормально, приехал, поставил, потом завел, повернул ключ — стартер не крутит, а крутит прямо.

Сергей

2014-11-11 19:56:31

Машинка норм работала, приехал ставить в гараж, заводится, но только щелчок и никакого движения, тока не было на плюсовом проводе. Каковы причины?

Евгений

28.11.2014 17:00:16

Возможно нет массы от двигателя до салона, сломана косичка

Перестал крутить стартер, все остальное работает. Начать с толкача, что может быть?

Hermann

06.06.2015 15:01:30

Если крутится прямо, то дело может быть в монтажном блоке или в замке зажигания. Проверьте напряжение на втягивающем, хотя оно может быть, но тока не хватает для работы реле.

алекс 09

25.06.2015 20:30:57

Стартер не крутит. Закрываешь болты — крутишь, заводится с пол-оборота. Ключ не хочет, реле щелкнет один раз и тишина. В чем может быть дело?

Кирилл

25-07-2016 16:57:28

Смотри, эта штука в отсос 🙂

Михаил

23-08-2016 14:24:17 90 инжектор проблема такая, завел с пол оборота, проехал 30 км и машина заглохла, погасли все приборы, проверил провода на генераторе, на аккумуляторе, но не помогло, через день завелась на холостые, а тебе газ троит! Поработал немного и потух и все опять потух все устройства без признаков жизни, подскажите в чем может быть причина?

Максим

2016-08-23 21:47:45

Завел машину (2109i), проехал 1-2 км, услышал звук коробка-коробка-коробка… и т.д. частота такая же, с оборотами все в порядке, через 500м остановился, открыл капот (машина не глушилась) был звук, потом заглушил машину, попробовал завести — не получилось, один щелчок, приборная панель светится, никаких «трелей» со стороны стартера, один щелчок и тишина, буксир не завелся (был на 3 передаче, отпустил сцепление — тишина). Аккумулятор — в норме, почистил клеммы, ничего, поменял аккумулятор — ничего. Датчик холостого хода начал трещать каждый раз после поворота ключа. Подключил стартер напрямую к аккумулятору — тишина, поменял реле зажигания — тишина. В машине установлен иммобилайзер — теперь он не работает как раньше — При повороте ключа, чтобы приборка загорелась, она должна мигать — требуйте ключ — теперь просто не мигает, вынимаете ключ или в в положении «выключено» диод иммобилайзера горит стабильно. Грешу на него пока, может он мне все заблокировал. Других объяснений пока нет.

Здравствуйте уважаемые автомобилисты! Знакомая ситуация, стартер крутит, но не улавливает затасканную до дыр тему на автомобильных форумах, но не менее актуальную от этой темы. Досадная ситуация, когда машина вечером работала нормально, а утром вдруг выясняется, что завести ее невозможно, так как не работает стартер, знакома многим не понаслышке. Почему стартер крутит, но не схватывает? Попробуем разобраться вместе с проблемой при работе стартера на холостом ходу.

Так почему? Как работает стартер и почему он не работает? Цель запуска двигателя автомобиля. Основными рабочими механизмами стартера являются двигатель, привод и втягивающее реле. Принцип работы стартера следующий: энергия подается на стартер при повороте ключа в замке. Выдвигается шестерня, которая сразу входит в зацепление с маховиком.

Одновременно запускается стартер. Своим вращением он приводит в движение поршневой двигатель авто. Через несколько секунд раздается характерный звук мотора, что свидетельствует о начале его самостоятельной работы. После отпускания ключа стартер переключается в исходное положение. Различные факторы могут помешать правильной работе стартера.

Например: неблагоприятные погодные условия (имеются в виду как сильный мороз, когда масло становится густым и вязким, так и жара, из-за которой может начать барахлить бензонасос) или неумелое нетерпеливое обращение автомобилистов со своим транспортом. Хотя, как показывает опыт, бывает довольно сложно определить, почему именно крутит стартер. Но раз вы столкнулись с такой проблемой, не спешите бить тревогу.

Первым делом нужно проверить, не буксует ли стартер. При разрядке аккумуляторной батареи стартеру просто не хватает сил для запуска двигателя. Если с зарядом аккумулятора проблем нет, то чтобы понять, почему крутит стартер, придется его снять, разобрать и попытаться продиагностировать самостоятельно. Наиболее распространенные неисправности стартера: выход из строя переключателя. Но при откручивании очередного болта будьте готовы к тому, что поломки вы не обнаружите.

Такое тоже бывает. Не спешите бежать за помощью к опытному автомеханику. Если вы все еще не можете понять, почему стартер не срабатывает, просто почистите его, нанесите новую смазку и соберите обратно.

Возможно, это то, чего не хватало вашему стартеру? Как избежать ситуации, когда не работает стартер? Стартер в автомобиле — хитрый и коварный механизм. Не каждый автолюбитель сможет определить причину его неисправности, но предупредить ее под силу каждому водителю. Наверное, не стоит говорить о том, что за автомобилем нужно следить и регулярно проходить технический осмотр. Даже самые осторожные водители по незнанию могут совершить роковую ошибку, способную убить еще работающий стартер. Имеется в виду ситуация, когда двигатель не запускается в течение первых 5-6 секунд. Многие водители продолжают попытки, неоднократно поворачивая ключ в замке, совершенно не подозревая, что своими действиями они постепенно превращают стартер в бесполезную запчасть.

Врагом стартера может быть и с виду безобидный автозапуск, он может спалить стартер, долго гоняя его в попытках запустить двигатель, и при этом разрядить аккумулятор. Всем известна история, когда в бензобаке заканчивается бензин. Чтобы не толкать машину перед заправкой, большинство водителей ездят на ней со стартером.

Автомобиль, конечно, проедет эти несколько метров, но для стартера этот путь может оказаться последним. Как видите, во многих ситуациях основной причиной поломки стартера может быть неумелое обращение с автомобилем самим автовладельцем. Поэтому после выявления и устранения неисправности стартера задумайтесь, может быть, именно ваше поведение привело к таким плачевным последствиям выхода из строя стартера. Взято с: http://cartore.ru.

Сегодня мы рассмотрим ситуации, почему не включается стартер автомобиля ВАЗ 2109, а также отдельно рассмотрим более редкие, но встречающиеся ситуации.

Популярные причины неисправности

Наиболее распространенные причины составляют около 95% всех случаев, когда стартер не крутит. Поэтому в первую очередь обращаем на них внимание.

Стартер не вращается по-разному в разных ситуациях. Важно учитывать и четко отслеживать все сопутствующие симптомы. Так вы, даже без помощи специалистов, сможете вернуть агрегат в рабочее состояние и возобновить нормальную работу систем зажигания

Ситуация	Возможные причины
Наблюдается один щелчок, после которого стартер глохнет	Силовые болты электромагнитного реле перегорели. Поэтому до него не достучаться по напряжению или оно меньше требуемых 12 вольт; Вилка, выталкивающая бендикс, сломана или деформирована. По этой причине бендикс не может полностью дотянуться до маховика, сердечники частично входят в катушку. Контакты не открываются; Зубы Бендикса стерлись. Это предотвращает попадание напряжения от электромагнитного реле на стартер; Изношены втулки или щетки якоря; Закоротил обмотку
Происходит несколько последовательных щелчков	Батарея разрядилась. Проверить, при необходимости перезарядить; Клеммы аккумулятора ослаблены или окислены; Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающейся обмоткой
Полностью отсутствуют щелчки, как и другие признаки жизни стартера	Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым; Кольцо в редукторе стартера разрушилось; Ключ деформирован, поврежден. Если его заменить, проблема может исчезнуть

Нередко простая разборка и очистка внутренних компонентов стартера может устранить функциональные проблемы. Поэтому, сняв устройство и не обнаружив внутри него поврежденных элементов, постарайтесь все тщательно почистить, собрать и установить заново. Скорее всего стартер крутит.

Редкие ситуации

Они случаются гораздо реже, чем те, что мы описали выше. Но ни в коем случае нельзя их исключать.

Изучив приведенные ниже ситуации, сравните их с поведением вашего стартера и автомобилем, который перестает вращаться или щелкает, но не поворачивается.

1. При инжекторном двигателе в морозную температуру около -20 градусов Цельсия все устройства функционируют. Это означает, что батарея полностью заряжена. В этом случае стартер почему-то отказывается крутиться. Ваши действия:
   • Если при попытке запуска двигателя щелчки отсутствуют, проверьте состояние предохранителя, проводки и втягивающего реле;
   • Если слышен щелчок, наиболее вероятным источником проблем является электромагнитное реле. Его необходимо заменить.

1. В течение всего дня двигатель заводился нормально, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутит. При попытке запустить двигатель несколько раз подряд слышно несколько щелчков. Ваши действия:
   1. Зарядить аккумулятор;
   2. Обожмите, очистите и подтяните контакты на стартере и аккумуляторе;
   3. Если первые два пункта не работают, проверьте сам аккумулятор. Для этого его контакты замыкаются проволокой. При исправном аккумуляторе появится искра, плавящая провод;
   4. Подключите плюс от аккумулятора напрямую к электромагнитному реле. Если стартер молчит, замените стартер.

1. Днём машина завелась без проблем. Но после нескольких минут бездействия попытки завести машину заканчиваются неудачей. Поворотом ключа реле срабатывает, но стартер упорно не хочет крутиться. Закрутив два болта втягивающего реле, все завелось. Доехали до места назначения, остановились, заглушили двигатель. Когда пытаешься снова запустить ту же ситуацию. Только блокировка болта больше не активна. Ваши действия:
   • Разобрать корпус пускового устройства;
   • Проверьте состояние щеток. Велика вероятность, что они полностью стерты. Отсюда и эффект;
   • Замените щетки новыми. Это дешевле, чем полностью менять блок.

1. Стартер не крутит. При попытке его закрыть возникает только шум, как при работе дрели. При этом двигатель не подает признаков жизни. Зато с толкача можно было завестись без проблем. Ваши действия:
   • Убедитесь, что ваш стартер работает правильно;
   • Если он в порядке, идите к монтажному блоку, проверьте предохранители;
   • Также проверьте состояние замка зажигания. Не исключено, что проблема в нем;
   • Обязательно проверьте проводку на наличие обрывов, коротких замыканий;
   • Проверьте состояние контактов. Нередко минус не идет на реле стартера только по банальной причине окисления или подгорания провода.
