Какие основные характеристики имеет стабилизатор 78М05. Как правильно подключить микросхему 78М05 в схему. Какие существуют типовые схемы включения стабилизатора 78М05. Где применяется интегральный стабилизатор напряжения 78М05.
Характеристики и параметры стабилизатора 78М05
Интегральный стабилизатор напряжения 78М05 относится к линейным стабилизаторам с фиксированным выходным напряжением 5 В. Основные технические параметры микросхемы:
- Выходное напряжение: 5 В
- Максимальный выходной ток: 500 мА
- Входное напряжение: 7-35 В
- Точность стабилизации: ±4%
- Максимальная рассеиваемая мощность: 830 мВт
- Диапазон рабочих температур: от -40°C до +125°C
Стабилизатор 78М05 выпускается в корпусах TO-252 (D-PAK) для поверхностного монтажа и TO-220 для выводного монтажа. Микросхема имеет встроенную защиту от перегрева и короткого замыкания на выходе.
Назначение выводов и типовая схема включения 78М05
Стабилизатор 78М05 имеет три вывода:
- Вход (Input)
- Общий (GND)
- Выход (Output)

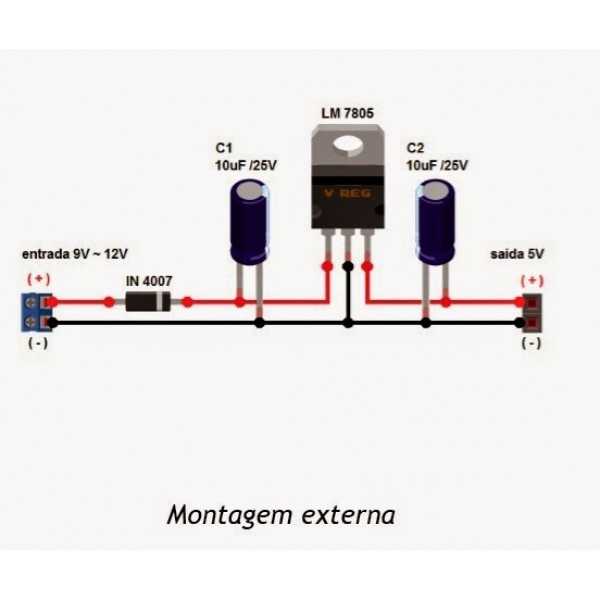

Типовая схема включения стабилизатора выглядит следующим образом:
- На вход подается нестабилизированное напряжение 7-35 В
- Выход подключается к нагрузке
- Общий вывод соединяется с «минусом» схемы
- На входе и выходе устанавливаются керамические конденсаторы 0.33 мкФ и 0.1 мкФ соответственно
Такая схема обеспечивает стабильное выходное напряжение 5 В при токе нагрузки до 500 мА. При больших токах рекомендуется использовать радиатор для отвода тепла.
Особенности применения стабилизатора 78М05
При использовании микросхемы 78М05 следует учитывать некоторые важные моменты:
- Минимальная разница между входным и выходным напряжением должна составлять 2 В для обеспечения стабильной работы
- Максимальное входное напряжение не должно превышать 35 В
- При токах нагрузки более 100-200 мА необходимо обеспечить теплоотвод
- Для подавления высокочастотных помех рекомендуется устанавливать керамические конденсаторы на входе и выходе
- Для повышения стабильности при импульсных нагрузках параллельно выходу можно подключить электролитический конденсатор 10-100 мкФ
Соблюдение этих рекомендаций позволит обеспечить надежную работу стабилизатора в различных схемах.
Применение стабилизатора 78М05 в электронных устройствах
Благодаря простоте применения и невысокой стоимости, микросхема 78М05 широко используется в различной электронной аппаратуре для получения стабилизированного напряжения 5 В. Основные области применения:
- Источники питания для микроконтроллеров и цифровых схем
- Стабилизаторы в импульсных блоках питания
- Локальные стабилизаторы на печатных платах
- Зарядные устройства для мобильных гаджетов
- Блоки питания портативных устройств
- Лабораторные источники питания
Стабилизатор 78М05 позволяет быстро и просто реализовать источник стабильного напряжения 5 В практически в любом электронном устройстве.
Схемы на основе стабилизатора 78М05
Рассмотрим несколько типовых схем с использованием микросхемы 78М05:
Простой стабилизированный источник питания
Эта базовая схема позволяет получить стабильное напряжение 5 В при входном напряжении 9-12 В:
- Входное напряжение подается через диодный мост и сглаживающий конденсатор
- На входе и выходе 78М05 установлены керамические конденсаторы
- Светодиод с резистором индицируют наличие выходного напряжения
Такой простой источник питания подойдет для большинства маломощных устройств.
Регулируемый стабилизатор напряжения
Добавив переменный резистор на выход 78М05, можно получить регулируемый стабилизатор напряжения:
- Выходное напряжение регулируется в диапазоне 5-30 В
- Максимальный ток нагрузки около 1 А
- Необходим радиатор для транзистора
Эта схема позволяет создать простой лабораторный блок питания с регулировкой напряжения.
Зарядное устройство на основе 78М05
Стабилизатор 78М05 можно использовать для создания простого зарядного устройства:
- Выходной ток ограничивается резистором
- Светодиод индицирует процесс зарядки
- Подходит для зарядки Ni-Cd и Ni-MH аккумуляторов
Такое зарядное устройство обеспечивает стабильный зарядный ток и защиту от перезаряда аккумуляторов.
Аналоги и замена стабилизатора 78М05
Существует ряд микросхем со схожими характеристиками, которые могут использоваться в качестве замены 78М05:
- LM7805 — полный аналог с максимальным током 1 А
- L7805 — аналог от STMicroelectronics
- MC7805 — версия от ON Semiconductor
- KA7805 — аналог от Fairchild
- КР142ЕН5А — отечественный аналог
При замене следует учитывать различия в максимальном токе и корпусах микросхем. В большинстве случаев эти стабилизаторы взаимозаменяемы без изменения печатной платы.
Типичные неисправности и методы их устранения
При работе со схемами на основе 78М05 могут возникать следующие проблемы:
- Отсутствие выходного напряжения — проверить входное напряжение и целостность микросхемы
- Нестабильное выходное напряжение — проверить качество входного напряжения, добавить фильтрующие конденсаторы
- Перегрев микросхемы — уменьшить входное напряжение или ток нагрузки, установить радиатор
- Выход из строя при коротком замыкании — установить защитный диод
В большинстве случаев неисправности связаны с нарушением режимов эксплуатации стабилизатора и легко устраняются.
78м05 схема
Стабилизатор напряжения — важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки. Такие стабилизаторы имеют три вывода: вход, земля общий и вывод. Например, стабилизатор на выходе будет выдавать 5 Вольт, соответственно 12 Вольт, а — 15 Вольт. Все очень просто. А вот и схема подключения таких стабилизаторов.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- 7805 78M05 L78M05CDT-TR к-252
- L78M05CDT (78M05)
- Стабилизатор 78L05, параметры 78L05, схема включения 78L05
- 78L05 схема включения и радиолюбительские конструкции
78m05 схема включения так можно - Интегральный стабилизатор 7805: описание, примеры подключения
- Греется стабилизатор 78M05
- L78M05CDT (78M05)
- Наша схема
- Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулируемый стабилизатор напряжения из не регулируемого 7805.
7805 78M05 L78M05CDT-TR к-252
Регистрация Забыл пароль. При заказе, учитывайте, что интегральные микросхемы могут иметь различный тип корпуса исполнение , смотрите картинку и параметры. На нашем сайте опубликованы только основные назначение и параметры характеристики. Дополнительные вопросы уточняйте через емайл. Полное описание и информация о том как проверить L78M05CDT 78M05 , чем ее заменить, схема включения, отечественный аналог, Datasheet-ы и другие технические данные, могут быть найдены в PDF файлах нашего раздела DataSheet, в справочной литературе, или на сайтах поисковых систем Google, Яндекс.
Пайку и подключение всех электронных компонентов, должны производить специалисты. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.
Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд.
Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей. Корзина Вход в аккаунт Пользовательское соглашение.
Имя: Пароль: Регистрация Забыл пароль. На сумму: 0. FFC шлейфы и разъемы. Модули для мониторов. Различные платы. Лазерные головки. Уцененный товар. Частый покупатель: 4. Сопутствующие товары Код Наименование Краткое описание Розн. Комментарии, отзывы Комментариев нет.
Логин: Гость Email: Рейтинг: 1 2 3 4 5 Код проверки:. Микросхемы AMS Микросхема AMS
L78M05CDT (78M05)
Маломощный аналог Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet.
Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
Купить товар 78M05 L78M05CDT TR к в категории Интегральные схемы на AliExpress. 78M05 L78M05CDT-TR к
Стабилизатор 78L05, параметры 78L05, схема включения 78L05
Регистрация Забыл пароль. При заказе, учитывайте, что интегральные микросхемы могут иметь различный тип корпуса исполнение , смотрите картинку и параметры. На нашем сайте опубликованы только основные назначение и параметры характеристики. Дополнительные вопросы уточняйте через емайл. Полное описание и информация о том как проверить L78M05CDT 78M05 , чем ее заменить, схема включения, отечественный аналог, Datasheet-ы и другие технические данные, могут быть найдены в PDF файлах нашего раздела DataSheet, в справочной литературе, или на сайтах поисковых систем Google, Яндекс.
Пайку и подключение всех электронных компонентов, должны производить специалисты. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой. Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.
78L05 схема включения и радиолюбительские конструкции
На складе. Добавить в корзину. Tweet Share Pinterest. Сфера ведения бизнеса : автоматический IC, цифровой до аналоговой цепи, один микроскоп, фотоэлектрическая муфта, хранение, трехклеммный регулятор напряжения, SCR, эффект поля, schottky, реле, резисторы конденсаторов, световые трубки, разъемы и другие-остановочные вспомогательные услуги!
Сгорает 78M
78m05 схема включения так можно
Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Проблема такая, на вход идет напряжение 18 вольт импульсной формы как на фотке с частотой примерно Гц 12кГц.
Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Греется стабилизатор 78M Показано с 1 по 21 из
Интегральный стабилизатор 7805: описание, примеры подключения
Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Активные компоненты. Интегральные схемы. Сортировать по : Лучшее соответствие. Лучшее соответствие Уровень сделки Скорость отклика. Фильтр по поставщику Gold Supplier Золотые поставщики — это компании, прошедшие предварительную проверку качества. На месте Проверки на месте были проведены Alibaba.
78D05 (78M05) мікросхема. 05VADPak-VReg L78M05CDT-TR STM Схема подключения. © – ЧП «Элком». Главная · О компании.
Греется стабилизатор 78M05
Один из важных узлов радиоэлектронной аппаратуры — стабилизатор напряжения в блоке питания. Еще совсем недавно такие узлы строили на стабилитронах и транзисторах. Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне.
L78M05CDT (78M05)
Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить 78m05 и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «78m05», Тип может варьироваться в весьма широком диапазоне, есть Регулятор напряжения , Другое , Логические ИС , Привод IC, и каких только еще нет. Кроме того, если вы ищите 78m05, мы также порекомендуем вам похожие товары, например gmb , считыватель-смарт-карт ьщвигы , ыер20 ьщвигы , lm35dz , to dpak , всамый дешовыйентилятор дляинкубатора , to , ut , lm35dz nopb. Приходите к нам на AliExpress, у нас вы найдете все!
Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba.
Наша схема
Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно.
Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet
Запомнить меня. Пожалуйста Войти или Регистрация , чтобы присоединиться к беседе. Александр пишет: И еще вопросик.
| L78M05 | |
| Макс. выходной ток | 500 мА |
| 0. 150 °С | |
| D-Pak (TO-252AA) |
00грн
Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5
Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.
Регулятор мощности для переменного напряжения 12-24 В
Типичный динисторно-симисторный регулятор мощности можно использовать для регулирования нагрузки в цепях переменного тока. Но он не будет работать с низкими напряжениями 12 В или 24 В. Представленная же схема предназначена именно для таких случаев.
Технические параметры регулятора
- фазовое регулирование мощности в цепи переменного напряжения,
- работа при напряжении питания 12 – 24 В переменного тока,
- адаптирован к частоте 50 Гц,
- светодиодный дисплей, показывающий сдвиг по времени включения симистора (в процентах),
- регулировка линейным потенциометром,
- отсутствие гальванической развязки исполнительной цепи от массы,
- потребление тока 50 мА при питании 12 В.
Регулирование мощности устройств, питаемых переменным синусоидальным напряжением с низким эффективным значением, – задача непростая. Самым простым подходом к решению этой проблемы является фазовое регулирование, идея которого сводится к задержке включения нагрузки по истечении соответствующего времени от момента перехода напряжения через ноль. Чем больше это время задержки, тем меньше будет рассеиваемая мощность, поскольку интеграл от остальной части синусоиды будет меньше. То есть речь идет о питании нагрузки «частями» синусоидальной волны: чем меньше размер (меньшее время включения t z), тем ниже будет мощность – как показано на рисунке.
Эта функциональность не может быть реализована в виде популярного простого диммера, который использует задержку вносимую зарядкой конденсатора через переменный резистор. Ключевым элементом в такой схеме является динистор, который начинает проводить когда конденсатор заряжается до определенного напряжения.
Производимые динисторы типа DB3 и DB4 и подобные, имеют напряжение 30 В, что делает их совершенно непригодными для низковольтных применений. Следовательно, задержка включения симистора должна быть реализована по-другому.
Данная схема позволяет реализовать такое управление, давая еще одну возможность, которой нет у очень простых диммеров. Она оборудована дисплеем показывающим процентное значение времени активации симистора. Чем меньше значение указывается – тем меньше проводит симистор, поэтому на нагрузку подается меньшая мощность.
Принципиальная схема представлена на рисунке, где можно выделить несколько важных блоков. Переменное напряжение, которое должно использоваться для питания нагрузки и схемы, подключается к клеммам разъема J1. Оно выпрямляется. Конденсатор C1 имеет значительную емкость, поэтому падение напряжения на его выводах между последовательными импульсами зарядки не велико.
Принципиальная схема регулятора низковольтногоСильно пульсирующее, но уже выпрямленное напряжение поступает на вход понижающего преобразователя, выполненного на дешевой и популярной микросхеме MC34063A.
Выходное напряжение устанавливается резисторами R2 и R3 на значение около 8 В, что позволяет нормально работать как с питанием с переменным напряжением 12 В, так и с 24 В. В схему также входит линейный стабилизатор положительного напряжения типа 78M05, обеспечивающий питание управляющей части 5 В.
Симистор TR1 коммутирует нагрузку, подключенную к клеммам разъема J2. Его активация в этой схеме происходит путем подачи положительного потенциала на Уэ по отношению к аноду A1. Резистор R6 ограничивает значение этого тока, а резистор R3 предотвращает самопроизвольное включение симистора. Между анодами симистора поместили простую цепь R4-C5, которая поглощает энергию перенапряжений, способных возникнуть при коммутации индуктивных нагрузок. Диод D3 позволяет току течь только в одном направлении: от стока транзистора T1 к Уэ. Резистор R7 обеспечивает путь для тока стока T1, а R8 удерживает его. Благодаря этому кратковременное уменьшение потенциала затвора транзистора T1 вызывает быстрое и надежное включение симистора, поскольку ток, протекающий через его управляющий электрод, составляет примерно 35 мА.
Ток входит в симистор независимо от направления тока между его анодами. Это означает работу в первом квадранте (потенциал A2 отрицательный, G дополняет) и четвертом (потенциал A2 положительный, G положительный). В то время как первый квадрант является «естественной» областью работы симистора, не все допускают однозначное переключение в четвертом квадранте – элементы этого типа маркируются производителями как «4Q». К этой группе принадлежит использованный в прототипе BT136-600G.
Напряжение питания 8 В необходимо для корректной работы детектора перехода через ноль, который выполнен на базе двойного операционного усилителя типа LM358 (US3). Напряжение переменного тока сначала ограничивается амплитудой около 0,7 В с помощью простой двухдиодной схемы ограничителя. Усилитель US3A работает как идеальный двухполупериодный выпрямитель с одной оговоркой: верхняя и нижняя половины входного сигнала не проходят через схему одинаково. Отрицательная половина инвертируется и усиливается примерно в 5,5 раз, поэтому ее пиковое значение будет 3,9 В.
Нижняя половина идет без усиления, потому что диоды D6 и D7 затем блокируют работу усилителя.
Обнаружение минимумов полученного униполярного сигнала означает нахождение точек пересечения нуля. Самый простой метод – сравнить мгновенное значение сигнала с некоторым фиксированным потенциалом. Эта опция реализуется усилителем US3B, работающим в разомкнутом контуре обратной связи, поэтому он действует как компаратор.
Опорный потенциал устанавливается резисторами R12 и R13 на величину примерно 140 мОм. Выход компаратора управляет входом микроконтроллера. Поскольку US3 питается напряжением выше 5 В, ток, протекающий через вход микроконтроллера, ограничивается резистором R14.
Тут использовалась микросхема Attiny24A, небольшой объем памяти которой вполне достаточен для этой задачи. Тактовая частота стабилизировалась с помощью внешнего кварцевого резонатора 8 МГц. Это было необходимо, потому что микросхема выполняет критическую по времени операцию: задействует симистор в определенный момент.
Для связи между программатором и микроконтроллером был предусмотрен разъем J3, на который выводились сигналы, необходимые для ISP (In System Programming), в стандарте KANDA.
Требуемая задержка включения Уэ симистора осуществляется поворотом оси потенциометра P1. Он был включен в качестве делителя напряжения питающего микроконтроллер, который также является опорным потенциалом для встроенного аналого-цифрового преобразователя. Таким образом результат преобразования всегда прямо пропорционален текущему углу поворота оси. Конденсатор C12 ограничивает полосу пропускания для шума и помех, мешающих работе преобразователя.
Для отображения установленного значения задержки используется простой трехзначный светодиодный дисплей. Из-за ограниченного количества выводов ATtiny24A, управление необходимо осуществлять в мультиплексном режиме. Отдельные сегменты включаются регистром сдвига типа 74HC595. Его вход активации управляется схемой R16 – C15, задачей которой является кратковременное поддержание всех восьми выходов регистров в состоянии высокого сопротивления в течение короткого времени после включения питания.
Это предотвращает мигание некоторых сегментов до тех пор, пока микроконтроллер не начнет выполнение программы, прежде чем будет определено содержимое этого регистра. Токи отдельных сегментов составляют около 6 мА, поэтому ток всего разряда может достигать 48 мА.
Схема собрана на двухсторонней печатной плате размером 65 х 70 мм, чертеж дорожек и схема сборки показаны на рисунке. Монтажные отверстия расположены в 3 мм от края платы.
Плата печатная регулятораПотенциометр P1 можно припаять с любой стороны платы или вывести на не слишком длинных проводах в удобное место на корпусе прибора. Собранный прототип схемы показан на фото – потенциометр припаян к нижней стороне платы, чтобы сделать конструкцию более компактной.
Регулятор мощности низкого переменного напряженияСобранную схему следует программировать с помощью готового пакета Flash-памяти. Настройки фьюз битов микроконтроллера Attiny24A должны быть установлены так: Low Fuse = 0xFD, High Fuse = 0xDC. Подробности показаны на скриншоте из BitBurner.
Эта конфигурация активирует генератор для возбуждения внешнего кварцевого резонатора и устанавливает порог защиты от пониженного напряжения на 4,3 В.
Во время программирования схема должна быть запитана путем подачи напряжения соответствующего значения на клеммы разъема J1. Правильно собранная и запрограммированная схема не требует дополнительных настроечных работ и сразу готова к работе.
Источник питания, например, сетевой трансформатор, должен быть подключен к клеммам J1, а нагрузка, например лампочка, – к клеммам J2. Максимальный ток нагрузки определяет допустимую нагрузку по току симистора, а также дорожек и разъемов ARK. Симистор BT136-600E может передавать ток до 4 А (среднеквадратичное значение), дорожки около 8 А (при толщине меди 35 мкм), а разъемы – около 10 А. Симистор можно заменить на BT137-600E, который может выдерживать ток 8 A. Важно чтобы у него был так называемый чувствительный электрод, что облегчит его срабатывание – в случае с этим симистором чувствительность составляет 10 мА.
В любом случае следует обеспечить правильное охлаждение симистора.
Испытания модуля управления
Прототип был испытан при напряжении питания приблизительно 12 В и резистивной нагрузке. С помощью осциллографа были построены кривые напряжения на клеммах нагрузки (с той же временной разверткой и чувствительностью Y-пути) при настройках 50% и 99,9% длительности в состояние проводимости.
Осциллограмма напряжения на нагрузке: симистор включен на 50% периодаВы можете видеть, особенно на втором рисунке, искажение формы сигнала напряжения, которое напоминает перекрестные искажения, известные для усилителей класса B. Эта временная «нечувствительность» симистора обусловлена двумя причинами.
Осциллограмма напряжения на нагрузке: симистор включен на 99,9% периодаВо-первых, это небольшой запас, который схема оставляет между обнаружением пересечения напряжения и включением затвора симистора. Этот запас служит для предотвращения случайного срабатывания симистора в ситуации, когда он еще не полностью отключился после предыдущего периода.
Аналогичный запас был введен для очень малых значений продолжительности включенного состояния.
Вторая причина: падение напряжения на проводящем симисторе составляет около 1,4 В (прямое напряжение двух pn-переходов). Если мгновенное значение напряжения питания не превышает этого значения, симистор не будет активирован. В устройствах с сетевым напряжением, где пиковое значение превышает 300 В, это незначительно.
- Скачать прошивку контроллера.
Наиболее важные части программного кода приведены в листинге. Он был написан на C и скомпилирован с помощью AVR-GCC. Импульсы с переходом через нуль сетевого напряжения обнаруживаются прерыванием INT0. При обнаружении такого импульса запускается TIMER1, и схема ожидает переполнения. Когда это происходит, включается вентиль симистора и в регистр TCNT1 загружается значение, которое обеспечит переполнение примерно через 4 мкс. Этого достаточно чтобы правильно активировать симистор. Когда происходит следующее переполнение, сигнализирующее об окончании обратного отсчета, TIMER1 выключается, а также управляющий электрод симистора.
Результаты преобразования от АЦП усредняются (этот фрагмент не включен в листинг) и преобразуются в заранее определенное значение задержки в основном цикле, поскольку это не критичное по времени действие. Коэффициенты преобразования значения, снятого с АЦП, в значение задержки подбирались экспериментально.
Введение в 78M05 — Инженерные проекты
Всем привет! Я надеюсь, что вы будете абсолютно хорошо и весело. Сегодня я собираюсь дать вам подробное обсуждение темы Введение в 78M05. Я уже поделился информацией о разных IC, например. Введение в UA741, MMBD914, LM224, LM386 и LM317. Вы должны просмотреть все эти руководства, чтобы лучше понять эту статью. 78-M05 в основном состоит из трех (3) клемм. Эти терминалы включают вход, выход и общий терминал.
78-М05 обычно выпускается в корпусе ТО-220 с разными фиксированными напряжениями на выходе. Процесс его создания основан на технологии планарной эпитаксии. Эти регуляторы используются для реализации процесса внутреннего ограничения тока.
Компенсация безопасной зоны, а также тепловое отключение являются его более важными функциями. 78-М05 способен обеспечить ток на выходе до 0,5А, если он обеспечен надлежащим теплоотводом. Он в основном известен на рынке благодаря своим приложениям для регулирования фиксированного напряжения. Это показывает, что 78-M05 можно использовать с внешними компонентами для обеспечения регулируемого напряжения на выходе. Он имеет много особенностей. Эти функции включают внутреннюю защиту от тепловой нагрузки, силовые формованные корпуса, внутреннее ограничение тока короткого замыкания, совместимость с транзисторно-транзисторной логикой (TTL), комплементарными металлооксидными полупроводниками (CMOS) и различными цифровыми интегральными схемами (ИС), полная защита от короткого замыкания, защита от тепловой перегрузки, защита безопасной рабочей зоны (SOA), превосходная защита от пульсаций и многое другое. 78-M05 имеет большую площадь для применения в реальных условиях, включая регулировку карт, местное регулирование, его можно использовать с внешними компонентами для обеспечения регулируемого напряжения на выходе.
Более подробная информация о 78-M05 и его основном использовании будет представлена позже в этом руководстве.
Знакомство с 78M05
78M05 — регулятор напряжения с тремя клеммами. Эти клеммы являются входными, общими и выходными клеммами соответственно. Он построен с использованием планарного эпитаксиального производственного процесса. Обычно он доступен в упаковках TO-220. Он имеет различные уникальные функции, например. внутренняя защита от короткого замыкания и тепловой перегрузки. Он имеет широкий спектр реальных приложений, включая локальное регулирование, а также регулирование по карте, ограничение тока и многое другое. Более того, мы можем использовать его с различными внешними компонентами для получения регулируемых выходных сигналов. 78М-05 приведен на рисунке ниже.
1. 78M05 Штифты
- Состоит из трех разных клемм, имеющих отдельные функции.
- Все клеммы представлены в таблице, приведенной на рисунке ниже.
2. 78M05 Контакты Описание
- Мы должны знать о функции каждого контакта/клеммы перед использованием любого устройства.
- Функции, связанные с каждым контактом, перечислены в таблице, показанной на рисунке ниже.
3. 78M05 Цепь для регулируемого выходного напряжения
- Цепь регулируемого выходного напряжения показана на рисунке ниже.
4. 78M05 Распиновка
- Перед использованием устройства необходимо знать конфигурацию его контактов. Конфигурация контактов
- показывает, куда подавать питание и с какого контакта мы можем получить желаемый результат. Схема выводов
- помогает понять знания о конфигурациях выводов.
- Я также поделился схемами распиновки LM339, LM393, BC547, IRF540, ULN2003 и LM117. Схема распиновки
- 78-М05 приведена на рисунке ниже.
5. 78M05 Номинальные параметры
- Для каждого устройства требуется определенный уровень мощности.
- Мы должны знать об уровне мощности, необходимой для работы конкретного устройства
- Этот уровень мощности можно оценить по номинальной мощности конкретного устройства. Номинальные мощности
- 78-M05 приведены в таблице, показанной на рисунке ниже.
