Что такое датчик давления масла и как он работает. Каковы основные виды датчиков давления масла в двигателе. Как проверить исправность датчика давления масла. Где находится датчик давления масла в автомобиле.
Что такое датчик давления масла и для чего он нужен
Датчик давления масла (ДДМ) — это важный элемент системы смазки двигателя, который контролирует давление масла и сигнализирует о его падении. Основные функции датчика давления масла:
- Отслеживание давления масла в системе смазки двигателя
- Оповещение водителя о падении давления ниже критического уровня
- Защита двигателя от работы при недостаточном давлении масла
При падении давления масла ниже нормы датчик подает сигнал, и на приборной панели загорается контрольная лампа. Это позволяет вовремя заметить проблему и предотвратить серьезные повреждения двигателя из-за недостаточной смазки.
Виды датчиков давления масла
Существует два основных типа датчиков давления масла:
1. Механические датчики
Принцип работы механического датчика основан на деформации мембраны под воздействием давления масла. Мембрана соединена со стрелочным указателем на приборной панели. Преимущества механических датчиков:
- Простая конструкция
- Высокая надежность
- Возможность визуального контроля давления в реальном времени
2. Электрические датчики
Электрические датчики преобразуют давление масла в электрический сигнал. Они бывают двух видов:
- Контактные (работают по принципу замыкания/размыкания контактов)
- Резистивные (изменяют сопротивление в зависимости от давления)
Преимущества электрических датчиков:
- Компактные размеры
- Высокая точность измерений
- Возможность интеграции в электронные системы управления двигателем
Устройство и принцип работы датчика давления масла
Типовая конструкция датчика давления масла включает следующие элементы:
- Корпус с резьбой для установки в двигатель
- Мембрана, воспринимающая давление масла
- Пружина, создающая противодействие давлению
- Контактная группа (для электрических датчиков)
- Вывод для подключения электрической цепи
Как работает датчик давления масла?
- Масло под давлением воздействует на мембрану датчика
- При нормальном давлении мембрана прогибается, преодолевая усилие пружины
- В механических датчиках движение мембраны передается на стрелку указателя
- В электрических датчиках происходит замыкание/размыкание контактов или изменение сопротивления
- При падении давления ниже нормы срабатывает сигнализация на приборной панели
Где находится датчик давления масла
Расположение датчика давления масла может отличаться в зависимости от модели автомобиля. Наиболее распространенные места установки:
- На блоке цилиндров рядом с масляным фильтром
- На головке блока цилиндров
- В районе масляного насоса
- На масляной магистрали
Точное расположение датчика давления масла для конкретного автомобиля можно уточнить в сервисной документации или руководстве по ремонту.
Как проверить датчик давления масла
Для проверки исправности датчика давления масла можно использовать следующие методы:
1. Визуальный осмотр
Проверьте датчик на наличие следующих признаков:
- Потеки масла вокруг датчика
- Повреждения проводки
- Следы коррозии на контактах
2. Проверка омметром
Для электрических датчиков:
- Отсоедините провод от датчика
- Подключите омметр к выводу датчика и корпусу
- При неработающем двигателе сопротивление должно быть близко к нулю
- При работающем двигателе сопротивление должно быть бесконечным
3. Проверка манометром
Самый надежный способ проверки:- Выкрутите датчик давления масла
- Установите на его место механический манометр
- Запустите двигатель и сравните показания манометра с нормативными значениями
Возможные неисправности датчика давления масла
Наиболее распространенные проблемы с датчиками давления масла:
- Повреждение мембраны (приводит к утечкам масла)
- Окисление контактов (вызывает ложные срабатывания)
- Обрыв проводки (датчик не подает сигнал)
- Засорение канала подвода масла (искажает показания)
- Механический износ (снижает точность измерений)
При обнаружении неисправности датчика давления масла рекомендуется заменить его на новый, чтобы обеспечить надежную защиту двигателя.
Заключение
Датчик давления масла — это важный элемент системы контроля работы двигателя. Он позволяет своевременно обнаружить падение давления масла и предотвратить серьезные повреждения. Регулярная проверка исправности датчика и своевременная его замена помогут обеспечить длительную и надежную работу двигателя вашего автомобиля.
Датчик давления масла: виды,устройство,назначение,фото,видео.
Nevada 1976Датчик давления масла: виды,устройство,назначение,фото,видео. 0 Comment
Содержание статьи
Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.
Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом.
Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.
Зачем нужен датчик давления масла
ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.
Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.
Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.
Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.
Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?
Принцип работы
Аварийный автоприбор, как у машин Форд Фокус и Транзит, Нексия или Опель Корса, работает при помощи мембранного механизма. Внутри датчика есть специальная мембрана, которая реагирует на самые незначительные изменения в уровне масла. Когда двигатель только включается, в системе нет давления масла, и контактные клеммы извещателя находятся в замкнутом состоянии.
На приборной панели загорается лампа, сообщая об исправности системы и её готовности к работе. Когда двигатель заводится и нагревается, давление масла возрастает, жидкость воздействует на мембрану, а она выключает лампу.
Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Если во время работы авто, сигнализатор на панели приборов горит, это говорит о том, что давление очень мало.
Контрольный датчик устроен немного по-другому. Он оснащен ползунком, который соединен с пластиной при помощи специальной нити. К ползунку подведен провод, который подключен к мембране контроля давления масла. Как только уровень масла падает или поднимается, мембрана изменяет свое положение и при помощи механизма двигается стрелка на стрелочном мониторе. Этот прибор используется для контроля падения уровня в настоящий момент, часто он не оснащен сигнальной лампой.
ВИДЫ ДАТЧИКОВ ДАВЛЕНИЯ МАСЛА
В автомобильной индустрии нашли применение два вида датчиков давления масла: Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе. Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов. В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.
НЕИСПРАВНОСТИ
- Остаточная деформация биметаллических пластин, что впоследствии приводит к неверным показаниям.
- Выход из строя нагревательного элемента биметаллической пластины.
- Появление паразитного сопротивления (окислы, надрывы проводов), влияющего на точность показаний резистивных устройств.
- Засорение канала подвода масла.
- Повреждение мембраны.
- Износ резистивного слоя.
- Неисправность реле датчика аварийного давления масла. Реле устанавливается на некоторых автомобилях и предназначено для включения зуммера при недостаточном давлении масла на определенных оборотах двигателя (к примеру, зуммер может срабатывать, только когда обороты поднимутся выше 1600).
ПРОВЕРКА ВЕРНОСТИ ПОКАЗАНИЙ
Единственный способ убедится в работоспособности устройства – подключить вместо него механический измеритель.
При желании можно установить дополнительное устройство, использовав для крепления переходник с отверстиями под два датчика. Так вы сможете проверить, при каком давлении загорается сигнальная лампочка либо срабатывает зуммер.
Добиться точности показаний измерителей резистивного типа от отечественных производителей часто неоправданно сложно. Но обязательно нужно следить за исправностью датчика критического давления, зажигающего лампу на приборной панели, так как в экстренной ситуации это может спасти ваш двигатель от гибели.
Где находится?
По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес). На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.
Таблица: где находятся датчики давления масла на популярных моделях авто
youtube.com/embed/WgKNPHFy9Ok» frameborder=»0″ allowfullscreen=»allowfullscreen»> Датчик давления масла: назначение, устройство, принцип работы
Автор Павел Александрович Белоусов На чтение 6 мин Просмотров 736 Обновлено
Содержание
- Когда срабатывает датчик давления масла (ДДМ)
- Виды датчиков
- Механическая конструкция
- Электрические и электронные
- Возможные неисправности
- Проверка исправности датчика давления
- Видео: Как проверить датчик аварийного давления масла
Любой двигатель внутреннего сгорания требует постоянной смазки, за что отвечает масляная система. Через нее моторное масло попадает к движущимся и трущимся узлам мотора, снижая их износ и одновременно охлаждая механизм. Контроль её работы и состояния осуществляет датчик давления масла. Давление — ключевой фактор исправности системы моторной смазки.
Когда срабатывает датчик давления масла (ДДМ)
Это устройство призвано сообщить о неисправностях, возникших в системе смазки двигателя. Датчик аварийного давления масла сигнализирует о таких проблемах:
- падение уровня моторной смазки;
- загрязнение масла сажей, металлической стружкой и т.д.;
- о последствиях перегрева двигателя;
- попадание в систему охлаждающей жидкости.
Если загорается лампочка давления масла, водитель может на ранней стадии провести диагностику и устранить поломку.
C помощью ODB2 сканера это можно сделать самостоятельно. О наличии неисправности будут свидетельствовать следующие коды ошибок: P0520, P0521, P0522, P0523, P0524. Однако большинство бюджетных сканеров ограничены в функционале и могут быть несовместимы с вашим авто, по этому советуем использовать модель корейского производства Scan Tool Pro Black Edition.
К основным преимуществам данного сканера стоит отнести диагностику всех агрегатов и узлов автомобиля, а не только двигателя (вспомогательные системы ABS, ESP, коробку передач, трансмиссию и т.д.). Устройство показывает работу всех имеющихся датчиков (в т.ч. и датчика давления масла) в режиме реального времени, VIN автомобиля, его реальный пробег, версию ЭБУ и т.д, Сканер совместим с 99% автомобилей начиная с 1993 года выпуска, собирается только из качественных комплектующих и имеет достаточно демократичную цену.
Виды датчиков
Классификация датчиков масла производится по принципу их работы. Выделяют два основных вида этих устройств:
- Датчики сигнализации сниженного давления, подающие сигнал на лампу, которая загорается на панели приборов при критическом снижении уровня смазки в двигателе.
- Датчики-измерители давления моторной смазки, показывающие текущий показатель, отображаемый на приборной панели на цифровом или стрелочном указателе.
Механическая конструкция
Механический датчик давления в настоящее время практически не используется. Он состоит из двух частей – мембранной и измерительной. Они связаны между собой трубкой, заполненной маслом. После запуска двигателя давление масла возрастает и мембрана прогибается. Она смещается, заставляя двигаться шток измерительной части прибора. Это движение через специальный механизм передается на стрелку аналоговой шкалы датчика, в результате чего водитель видит текущий показатель давления масла в системе.
Эти датчики громоздки, при этом существуют проблемы с их точностью, например, при термическом расширении масла. Тем не менее на основе таких приборов разработаны диагностические поверенные манометры, с помощью которых можно проконтролировать реальное давление в системе смазки двигателя.
Электрические и электронные
Электрический или электронный датчик давления масла устанавливается на подавляющее большинство современных автомобилей.
Между этими двумя типами существуют отличия:
- Электронный или аварийный датчик давления работает в виде логического элемента в режиме да или нет. Если он загорается при работающем двигателе – это сигнал для водителя, что давление опустилось ниже допустимой нормы.

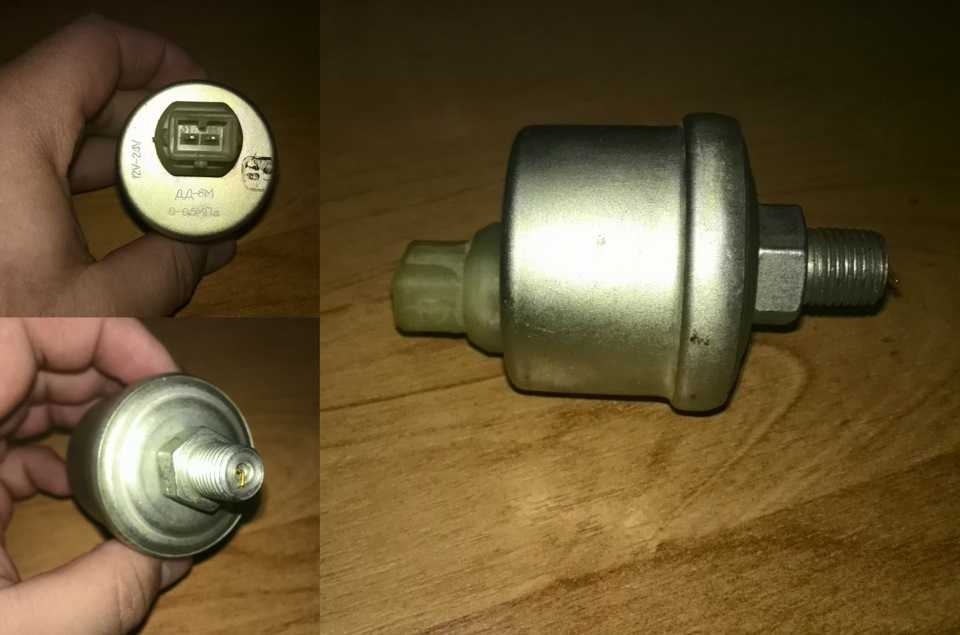

- Электрический или контрольный датчик масла по аналогии с механическим показывает давление масла в двигателе в режиме реального времени. Все данные выводятся на табло или стрелочный указатель.
В некоторых автомобилях, например, мощных тягачах или спортивных моделях, параллельно устанавливаются оба датчика, чтобы водитель мог отслеживать состояние двигателя и вовремя реагировать на масляное голодание, а в момент критического падения давления сразу остановиться, чтобы избежать поломки мотора.
Аварийный датчик представляет собой мембранный механизм с металлическим штоком, которому крепится контакт. Второй контакт неподвижно крепится к корпусу датчика. Когда двигатель не работает, они находятся в замкнутом положении и лампа на панели приборов горит.
После запуска давление возрастает, и мембрана выгибается под давлением моторного масла, шток начинает двигаться и цепь размыкается – индикатор на панели приборов гаснет. Если же давления не хватает, чтобы выгнуть мембрану, цепь не размыкается и лампа продолжает гореть.
Принцип действия контрольного похож – он тоже работает от мембраны, выгибающейся под давлением масла. Но к ней через подвижный механизм присоединяется ползунок, двигающийся по реостату, изменяя сопротивление и силу тока в цепи. В зависимости от этого измерительная часть датчика выдает текущее давление масла в смазочной системе двигателя. Иногда вместо реостата в таких устройствах используются полупроводниковые или биметаллические преобразователи, но принцип их работы остается неизменным и зависит от движения мембраны.
Возможные неисправности
Если сработал датчик аварийного давления масла, не нужно впадать в панику, очень часто проблема кроется в самом приборе, который нужно будет проверить. Чаще всего встречаются такие неисправности датчиков:
- повреждение мембраны, поэтому давление в ней не совпадает с рабочим давлением масла в двигателе;
- засорение масляных каналов, ведущих к датчику;
- износ слоя сопротивления на резисторе;
- повреждение проводки, приводящее к появлению паразитного сопротивления;
- деформация биметаллических пластин или повреждение их нагревательного элемента.
Некоторые автомобили оборудуются специальным реле, через которое включается зуммер, сигнализирующий о критическом давлении масла на определенных оборотах, например, после 1500 об/мин. Его выход из строя тоже может искажать данные.
На разных моделях датчики давления масла устанавливаются в различных местах, но обязательно в блоке цилиндров, врезаясь в один из каналов смазочной системы двигателя. Поэтому лучше всего сразу изучить эксплуатационную книжку, где указывается расположение этого устройства.
Если такой информации нет, нужно внимательно осмотреть блок цилиндров, к нему обязательно будет подходить как минимум один провод. Аварийные датчики чаще устанавливаются сверху в головке блока цилиндров, а контрольные снизу, в блоке, часто возле масляного фильтра, хотя существуют и другие варианты установки.
Проверка исправности датчика давления
Если загорелся или начал мерцать индикатор масла, нужно проверить датчик давления, часто он бывает причиной проблемы.
Датчик нужно тщательно осмотреть, если вокруг него есть потеки смазки, вероятнее всего повредилась мембрана, соответственно, шток не размыкает цепь индикатора, и он продолжает гореть или мерцать. Далее он выкручивается ключом и тщательно очищается.
Видео: Как проверить датчик аварийного давления масла
Для диагностики потребуется обычный насос и мультиметр, настроенный в режим омметра. Штуцер датчика нужно присоединить к насосу, его клемму к плюсу омметра, а минусовую закоротить на корпус. При этом прибор должен показать некоторое электрическое сопротивление.
После требуется несколько качков насосом, при этом омметр должен показать разрыв цепи, то есть сопротивление должно достигнуть бесконечности. В этом случае – датчик исправен, если этого нет, он требует замены. После установки нового датчика заводится двигатель, и индикация пропадает. Если она остается, нужно искать причины в неисправности мотора.
Диагностировать состояние контрольного датчика труднее, поскольку насосом сложно регулировать показатели давления. Для этого в крепление под датчик устанавливается специальная вставка на два выхода. В них вставляется сам датчик и аналоговый манометр, специально поверенный. После запуска двигателя сравните показатели этих двух приборов и сделайте вывод об исправности устройства.
Печать
Направляющая датчика давления масла – Power Oil Center
Одним из внутренних компонентов, о котором вы, вероятно, не часто думаете, является датчик давления моторного масла. Однако датчик давления масла является фундаментальной частью двигателя внутреннего сгорания.
Его также иногда называют датчиком давления масла или датчиком давления масла (OPS). Его цель — следить за давлением масла в двигателе. Давление масла должно поддерживаться на определенном уровне, чтобы гарантировать, что масло достигает всех жизненно важных частей вашего двигателя.
Что делает датчик давления масла? Датчик давления масла — это простое устройство, которое активирует сигнальную лампочку на приборной панели, когда давление масла в двигателе не соответствует установленному уровню.
Это очень простое устройство, состоящее из подпружиненного переключателя и диафрагмы. Диафрагма получает масло и предназначена для того, чтобы оставаться открытой при установленном уровне давления.
Давление вдавливает диафрагму в переключатель, и сигнальная лампа не горит. Если уровень давления не соблюдается, переключатель загорится на приборной панели. Вообще говоря, датчик давления масла предназначен для определения низкого, а не высокого давления масла.
Низкое давление масла может привести к серьезному повреждению двигателя и может быть вызвано засорением масляного фильтра, неисправностью масляного насоса или другими причинами. Датчик масла предназначен для того, чтобы дать вам достаточно предупреждений, чтобы выключить двигатель, прежде чем что-либо из этого причинит реальный ущерб.
Как работает датчик давления масла? Большинство датчиков давления масла представляют собой датчики простого переключающего типа, описанные в предыдущем разделе.
Выключатель размыкает электрическую цепь при наличии минимального уровня давления масла. Другая версия — это настоящий датчик, который измеряет давление масла.
Для версии с переключателем вы можете видеть сигнальную лампочку на приборной панели, когда зажигание включено, но не при выключенном двигателе. Это связано с тем, что для размыкания переключателю требуется давление масла. При запуске двигателя масляный насос начинает нагнетать давление. Как только будет достигнуто минимальное давление, выключатель размыкается, и сигнальная лампа гаснет.
Где находится датчик давления масла?Реле или датчик давления масла обычно располагаются в блоке цилиндров рядом с масляным фильтром или корпусом масляного фильтра. В старых автомобилях OPS обычно напрямую подключен к датчику давления масла. Одна сторона датчика получает питание от батареи, а OPS имеет заземление с другой стороны.
На более новых автомобилях OPS работает немного иначе.
Как правило, датчик подключается к электронному блоку управления. Он измеряет фактическое давление масла и передает информацию на компьютер двигателя. Датчики давления масла рассчитаны на весь срок службы автомобиля, но всегда есть вероятность, что они могут выйти из строя.
У OPS могут возникать определенные проблемы. Одна из распространенных проблем — это когда из переключателя начинает течь масло. Она может протекать из самого датчика или из протектора. Протектор можно загерметизировать, но если сам датчик протекает, то его необходимо заменить.
Другая проблема возникает, когда OPS засоряется или имеет какой-либо другой внутренний сбой, из-за которого он не может правильно считывать давление масла. Это может привести к тому, что сигнальная лампа на приборной панели загорится, даже если давление масла в норме.
Как проверить датчик давления масла Процедура проверки отличается в зависимости от типа OPS вашего двигателя.
Первым делом необходимо проверить уровень и качество моторного масла. Лампочки низкого давления масла часто загораются из-за недостаточного уровня масла.
Индикатор может также загореться, если масло очень старое и его качество ухудшилось. В противном случае необходимо проверить проводку датчика и проверить фактическое давление масла в двигателе. Чтобы измерить давление масла, вам понадобится манометр, который использует специальный адаптер для подключения к тому месту, где будет подключаться оригинальный OPS.
Если при работающем двигателе давление масла низкое, значит проблема в двигателе. Если давление находится в пределах нормы, а проводка датчика исправна, проблема заключается в самом датчике.
Как заменить датчик давления маслаПроверка давления масла требует много времени, а датчики давления масла не очень дороги, поэтому механики часто советуют клиентам просто заменить датчик.
Если вы можете заменить датчик масла за 100-150 долларов и это решит проблему, вы потенциально сэкономите себе дополнительное время на работу своими руками или дополнительные трудозатраты на посещение механика.
После выполнения технического обслуживания, возможно, вам потребуется сбросить индикатор датчика давления масла. Если это проблема вашего автомобиля, выполните следующие действия, чтобы сбросить ее:
- Шаг 1 — Вставьте ключ в замок зажигания и включите его, не запуская двигатель.
- Шаг 2 — Медленно нажмите педаль газа три раза подряд в течение 10 секунд. Это должно сбросить систему.
- Шаг 3 — Проверьте сброс, выключив и снова включив зажигание.
Одной из причин, по которой загорается сигнальная лампа давления масла, является низкий уровень масла или его качество. Следите за заменой масла, используя комплект для замены масла от Power Oil Center. Наши комплекты для замены масла своими руками содержат все необходимое для замены масла на подъездной дорожке или в гараже.
Масло — источник жизненной силы вашего двигателя, не позволяйте своему автомобилю слишком долго работать без замены масла.
Наши комплекты для замены масла даже снабжены наклейками с напоминанием, чтобы вы не пропустили дату замены.
Эту операцию также можно проверить с помощью мультиметра или подходящего осциллографа.
