Обзор регулируемых преобразователей напряжения (DC-DC конвертеров) в Суперайс
Регулируемые преобразователи напряжения (DC-DC конвертеры) представляют собой электронные устройства, которые позволяют получить напряжение на выходе, отличное от напряжения на входе.
Регулируемые модули питания (DC-DC конвертеры) используются для построения шин питания в схемах с гальванической развязкой. Они широко применяются для обеспечения питания самых разных электронных устройств, их также можно встретить в схемах управления, в устройствах связи и вычислительной техники.
Принцип работы
Принцип работы заложен в самом названии. Постоянное напряжение преобразуется в переменное. После этого происходит его повышение или понижение с последующим выпрямлением и подачей на устройство. DC-DC конвертеры, действующие по вышеизложенному принципу, получили название импульсных. Преимуществом импульсных преобразователей является высокий КПД: в районе 90%.
Виды DC-DC конвертеров
• Понижающие преобразователи постоянного напряжения
Напряжение на выходе у данных преобразователей ниже, чем на входе. Например, при напряжении на входе 12-50 В с помощью таких DC-DC конвертеров на выходе можно получить напряжение в несколько вольт.
• Повышающие преобразователи постоянного напряжения
Напряжение на выходе у данных преобразователей выше, чем на входе. Например, при напряжении на входе 5 В на выходе можно ожидать напряжение до 30 В.
Также преобразователи напряжения различаются по конструктивному исполнению. Они могут быть:
• Модульные
Это наиболее распространенный вид DC-DC конвертеров, включающий в себя огромное количество самых разных моделей. Преобразователь помещен в металлический или пластиковый корпус, исключающий доступ к внутренним элементам.
Данные преобразователи предназначены именно для монтажа на печатную плату.
Они отличаются от модульных тем, что у них отсутствует корпус.
Основные характеристики
Эксплуатационные параметры
→ Диапазон входного напряжения подразумевает такие параметры напряжения на входе, при которых преобразователь будет работать в нормальном режиме в соответствии со своими заявленными функциональными возможностями.
→ Диапазон выходного напряжения включает в себя параметры, которые способен выдать DC-DC конвертер на выходе при нормальном режиме работы.
→ Коэффициент полезного действия (КПД) представляет собой отношение значений мощности на входе и выходе. КПД зависит от ряда условий, но наиболее высокий КПД достигается при максимально допустимой нагрузке. Чем больше разница между напряжением на входе и выходе, тем ниже КПД.
→ Ограничение по выходному току. Данная защита имеется в большинстве современных моделей стабилизаторов. Действует следующим образом: как только выходной ток достигает заданного значения, входное напряжение падает.
После того как значение выходного тока входит в допустимый диапазон, подача напряжения возобновляется.
Точностные параметры
→ Пульсация. Даже в идеальных условиях присутствуют определенные «шумы», поэтому полностью исключить их невозможно. В качестве единиц измерения указываются мВ. Иногда производитель ставит рядом «р-р», что означает размах напряжения пульсаций – от минимума отрицательного пика до максимума положительного.
Рассмотрим и сравним работу нескольких регулируемых преобразователей напряжения разной ценовой категории. Начнем от простого к сложному.

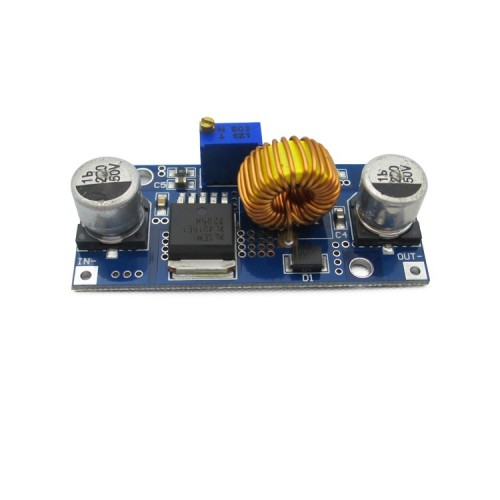

Регулируемый преобразователь напряжения (DC-DC конвертер 5А) XL4005
Описание
Данная модель представляет собой недорогой миниатюрный DC-DC конвертер, с помощью которого можно зарядить маленькие батареи. Максимальный ток на выходе: 2,5 А, поэтому батареи с емкостью больше 20 ампер-часов данный конвертер заряжать будет долго.
Лучше всего это устройство подойдет для начинающих, которые на его базе смогут собрать блок питания с выходным напряжением от 0,8 В до 20 В и выходным током до 2 А. При этом возможна регулировка как выходного напряжения, так и выходного тока.
Данный стабилизатор может держать до 5 А, однако, на практике при таком значении тока ему потребуется теплоотвод. Без теплоотвода стабилизатор выдерживает до 3 А.
Функционал

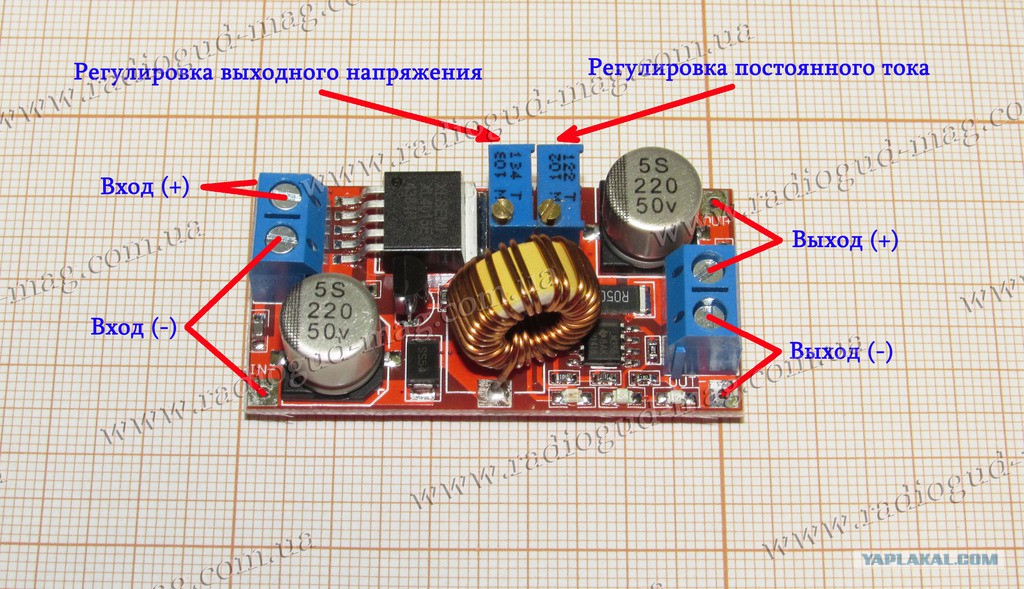

Преобразователь напряжения XL4005 недаром называется «регулируемым». Он имеет несколько регулировок. Одна из наиболее ценных — возможность ограничения выходного тока. Например, можно поставить ограничение выходного тока в 2,5 А, и ток никогда не достигнет данного значения, так как в противном случае это сразу приведет к падению напряжения. Данная защита особенно актуальна при заряде батарей.
Наличие светодиодов также свидетельствует о том, что представленный стабилизатор отлично подойдет для целей заряда.
Имеется светодиод, который загорается, когда стабилизатор работает в режиме ограничения тока, то есть когда включается защита от перегрузок по выходному току. На боковой стороне снизу есть еще два светодиода: один работает, когда идет заряд, другой загорается, когда заряд закончился.
Стоит обратить внимание, что это очень доступная по цене и простая в использовании модель, которая вполне соответствует заявленному функционалу.
Теперь рассмотрим более дорогой и функциональный преобразователь, который отлично подойдет для более сложных и серьезных проектов.
Регулируемый преобразователь (DC-DC) B3606
Описание
Данная модель представляет собой регулируемый понижающий преобразователь напряжения с цифровым управлением. Он отличается высоким КПД. Цифровое управление означает, что регулировка параметров осуществляется с помощью кнопок.
Сам модуль можно разделить на несколько частей: DC-DC конвертер, питание цифровой части, измерительная часть и цифровая часть.
Входное напряжение у данного устройства от 6 В до 32 В. Выходное напряжение регулируется от 0 В до 30 В. Шаг регулировки напряжения 0,01 В. Выходной ток регулируется от 0 А до 6 А. Шаг регулировки 0,001 А. КПД преобразователя до 92%. Для крепления проводов на преобразователе установлены специальные зажимы. Также на плате присутствуют надписи: вход +, вход -, выход -, выход +. Силовая часть построена на ШИМ-контроллере XL4016Е1. Используется мощный десятиамперный диод MBR1060. Всем управляет 8-битный микроконтроллер STM8S003F3. На цифровой части имеется UART-разъем.
Светодиоды
Кроме кнопок и индикатора на данном устройстве присутствует три светодиода.
Первый (красный, out) загорается тогда, когда преобразователь подает напряжение на выход. Второй светодиод (желтый, СС – Constant Current) загорается тогда, когда срабатывает ограничение тока на выходе.
Органы управления
Органы управления представлены четырьмя кнопками.
Если рассматривать их справа налево, то первая кнопка – «ОК», вторая – «вверх», третья – «вниз» и четвертая – «SET».
Преобразователь запускается путем нажатия кнопки «ОК», при этом происходит вход в меню. Если не отпускать кнопку «ОК», то можно увидеть, как меняются цифры: 0-1-2. Это три программы, которыми обладает данный конвертер.
Программа «0»: сразу после подачи напряжения на вход включается питание на выходе.
Программа «1»: позволяет сохранить необходимые параметры.
Чтобы выбрать нужную программу, необходимо в момент отображения нужной цифры отпустить кнопку «ОК».
Данное устройство отображает напряжение относительно точно. Возможная погрешность по напряжению +/-0,035 В, по току +/- 0,006 А. Регулировка производится как одиночными нажатиями кнопок, так и путем их удержания.
Возможен вывод параметров текущего тока. При повторном нажатии кнопки «ОК» на индикатор выводится мощность. Если еще раз нажать кнопку «ОК», то можно посмотреть емкость, которую отдал преобразователь.
Нажатием кнопки «вниз» показатели обнуляются.
С помощью кнопки «SET» устройство отключается.
Дополнительные функции
Данный конвертер обладает дополнительными функциями, к которым относится сохранение и загрузка профиля. «Lo», высвечивающееся на индикаторе, означает процесс загрузки.
Далее нужно ввести номер ячейки. Всего имеется девять ячеек. Есть возможность сохранить текущие значения тока и напряжения в определенную ячейку. Запись производится в энергозависимую память.
При нажатии и удержании кнопки «ОК» в течение нескольких секунд происходит автоматическое изменение показателей.
Данный преобразователь точный и мощный, отлично справится с серьезными задачами.
Как выбрать преобразователь напряжения
На сегодняшний день на рынке представлено большое количество моделей самых разных DC-DC конвертеров. Наиболее популярными среди них являются импульсные преобразователи. Но и их выбор столь велик, что легко растеряться. На что же нужно обратить особое внимание?
♦ КПД и диапазон температур
Некоторым преобразователям для нормальной работы и достижения заявленной мощности необходим радиатор. В противном случае, хотя устройство и способно функционировать, но при этом его КПД падает. Как правило, добросовестный продавец указывает на этот момент в примечаниях и сносках, которыми не стоит пренебрегать.
♦ Температура пайки конверторов для поверхностного монтажа
Данная информация обычно указана в технической документации. И хотя обычная микросхема должна выдерживать температуру до 280°C, лучше уточнить этот момент.
♦ Габариты конвертера
Маленький конвертер не может обладать очень высокой мощностью. И хотя современные технологии продолжают совершенствоваться, но их возможности не беспредельны. Конвертеру необходимы определенные габариты, чтобы обеспечивать охлаждение компонентов и выдерживать нагрузку.
На сегодняшний день существует огромное количество самых разных миниатюрных регулируемых преобразователей, с индикацией и без, с дополнительными функциями и программами и без таковых. Такие DC-DC конвертеры могут быть использованы в самых разных целях в зависимости от фантазии разработчика. Современные технологии позволяют сочетать мощность, точность, миниатюрность и доступную цену.
Принципы регулирования напряжения изолированного DC/DC преобразователя. Часть 1
Принципы регулирования напряжения изолированного DC/DC преобразователя. Часть 1.
Изолированные преобразователи DC/DC требуются в широком диапазоне приложений, включая измерение мощности, промышленные программируемые логические контроллеры (ПЛК), источники питания драйверов на биполярных транзисторах с изолированным затвором (IGBT), промышленные полевые шины и промышленную автоматизацию. Эти преобразователи часто используются для обеспечения гальванической развязки, повышения безопасности и повышения помехоустойчивости. Более того, их можно использовать для генерации нескольких шин выходного напряжения, включая шины двойной полярности.
С точки зрения точности регулирования выходного напряжения изолированные преобразователи постоянного тока в постоянный обычно делятся на три категории: регулируемые, нерегулируемые и полурегулируемые. В этой статье обсуждаются различные схемы регулирования и принципы преобразования.
Подробно рассмотрены факторы, влияющие на точность регулирования. Приводятся некоторые конструктивные советы по повышению точности регулирования в практических конструкциях. Кроме того, представлены плюсы и минусы каждой схемы, чтобы выявить факторы влияющие на выбор подходящего решения для конкретного приложения.
Обратная связь и управление изолированными DC/DC преобразователями
Изолированные преобразователи DC/DC обычно используют трансформатор для электрической изоляции выхода от входа силового каскада (рис. 1).
Рис. 1. Блок-схема изолированного силового каскада DC/DC преобразователя
В изолированном DC/DC преобразователе с обратной связью (рис. 2) схема обратной связи определяет выходное напряжение и генерирует ошибку, сравнивая измеренное напряжение с заданным значением (опорное напряжение обратной связи). Затем ошибка используется для корректировки регулирующей переменной (рабочий цикл в этом примере) для компенсации отклонения выходного сигнала.
Гальваническая развязка между цепями управления на первичной и вторичной сторонах также важна. Такая изоляция может быть достигнута с помощью трансформатора или оптрона. Предполагая, что опорное напряжение VREF является точным и стабильным по температуре, точность регулирования в основном зависит от точности измерения выходного напряжения (другими словами, насколько хорошо VSENSE соответствует VOUT).
Рис. 2. Обратная связь и управление изолированным DC/DC преобразователем с обратной связью
Нерегулируемые изолированные DC/DC преобразователи
Нерегулируемые изолированные DC/DC преобразователи, также известные как изолированные DC/DC преобразователи с разомкнутым контуром, широко используются в приложениях, которые не требуют точного выходного напряжения. Типичным примером является двухтактный преобразователь с фиксированным рабочим циклом 50% (рис. 3). Схема управления состоит только из генератора и двух драйверов затвора, которые генерируют два дополнительных фиксированных сигнала затвора с коэффициентом заполнения 50% для управления Q1 и Q2.
Коэффициент трансформации трансформатора выбирается таким образом, чтобы обеспечить желаемое выходное напряжение. Не требуется ни схемы обратной связи, ни изолятора сигналов, что снижает стоимость и размер устройства.
Рис. 3. Нерегулируемый двухтактный преобразователь с фиксированным рабочим циклом 50%
Двухтактный преобразователь — это, по сути, использует прямое преобразование. Работа с фиксированным циклом 50%, регулирование выходного напряжения может быть выполнено с использованием эквивалентной схемы изображенной на Рис. 4. R — эквивалентное сопротивление вторичной обмотки и дорожки трансформатора. Выходное напряжение можно выразить как (1):
где VR — это падение напряжения на резисторе R, а VF — прямое падение напряжения на диоде, которые зависят от тока нагрузки. Более того, VR и VF также меняются в зависимости от температуры окружающей среды, как и VOUT. Уравнение (1) указывает, что VIN, помимо тока нагрузки и температуры окружающей среды, также, является фактором VOUT.
Эти факторы вообще не компенсируются, что может привести к значительным колебаниям выходного напряжения. Именно поэтому такие преобразователи называют нерегулируемыми.
Рис. 4. Эквивалентная схема нерегулируемого двухтактного преобразователя
Подобно двухтактным преобразователям, другие схемы преобразования, обычно используемые для нерегулируемых изолированных DC/DC преобразователей, представляют собой полумостовые и полномостовые преобразователи (H-Bridge). Из-за низкой стоимости и простоты схемы эти нерегулируемые изолированные DC/DC преобразователи обычно используются в качестве трансформаторов постоянного тока для обеспечения гальванической развязки. Регулятор с малым падением напряжения (LDO) часто используется в качестве пострегулятора, чтобы обеспечить низкий уровень шума и низкий уровень пульсаций питания.
Регулируемые изолированные DC/DC преобразователи
Входное напряжение, ток нагрузки и температура окружающей среды влияют на точность выходного напряжения в нерегулируемом изолированном DC/DC преобразователе.
Это неприемлемо для приложений, где критичны точное выходное напряжение и жесткое регулирование, и следует использовать регулируемый изолированный DC/DC преобразователь. Обратный преобразователь на Рис. 5 взят в качестве примера для пояснения того, как достигается жесткое регулирование. По сравнению с нерегулируемым двухтактным преобразователем (рис. 3) регулируемый обратный преобразователь имеет дополнительную схему обратной связи. Также, оптопара используется для передачи управляющего сигнала со вторичной стороны на первичную при обеспечении гальванической развязки.
Преимущество использования оптрона заключается в том, что цепь обратной связи может быть размещена на вторичной стороне. Таким образом, выходное напряжение можно напрямую измерять и регулировать (то есть VSENSE = VOUT), что, в свою очередь, компенсирует все эффекты связанные с изменением входного напряжения, тока нагрузки и температуры, на регулирование выходного напряжения.
В результате можно ожидать точного регулирования в диапазоне от ± 1% до ± 3% для всех рабочих входных напряжений, тока нагрузки и температурных условий.
Использование оптрона имеет несколько недостатков. Прежде всего, оптопара вводит дополнительный контур управления, что уменьшает полосу пропускания преобразователя. Во-вторых, оптопара имеет большие отклонения точности преобразования, а также снижение CTR, что накладывает ограничения на конструкцию контура управления.
Рис. 5. Регулируемый обратный преобразователь с использованием оптрона
Полурегулируемые изолированные DC/DC преобразователи
Нерегулируемые изолированные DC/DC преобразователи не требуют оптопары, но не обеспечивают какого-либо регулирования. И наоборот, регулируемые изолированные DC/DC преобразователи обеспечивают точное регулирование выходного напряжения, но требуют наличия оптрона. Есть много приложений, в которых заказчик может не захотеть оптопару, но потребует некоторой регулировки выходного напряжения.
Так называемый полурегулируемый изолированный DC/DC преобразователь будет подходящим решением.
С точки зрения регулирования выходного напряжения полурегулируемый изолированный DC/DC преобразователь представляет собой нечто среднее между нерегулируемыми и регулируемыми изолированными DC/DC преобразователями. Подобно регулируемому изолированному DC/DC преобразователю полурегулируемый изолированный DC/DC преобразователь имеет цепь обратной связи. Однако он не определяет и не регулирует выходное напряжение напрямую. Вместо этого он просто определяет напряжение, которое напоминает выходное напряжение на вторичной стороне, но обычно соотносится с первичным входным напряжением. Эти методы могут не обеспечить достаточную точность регулирования выходного напряжения, но позволяет не использовать оптрон, обеспечивая при этом достойную стабилизацию выходного напряжения. В этой статье рассмотрим три примера: понижающий преобразователь, обратный преобразователь с перекрестно регулируемым выходом и обратный преобразователь первичной стороны (PSR).
