Самодельное реле времени с задержкой от 1 минуты до 24 часов

Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель. Засыпаешь под него, а на утро дикая вонища и весь ресурс пластинки израсходован на одну ночь. Вот по этому мне стало по зарез необходимо устройство(хотя руки дошли до этого только зимой), которое отключает нагрузку через заданное время. Возможности купить микросхему-таймер у меня не было, а реле на транзисторах имели очень маленькую задержку. И в голову пришла идея сделать своими руками реле времени с использованием часов в качестве таймера.

И начнём создание реле с … ножек. Я сделал их пробойником из баллончика:

Ножки приклеиваем на фанеру — будущее основание прибора:

Ставим трансформатор:

И стандартный обвес (диодный мост и конденсатор) — в итоге получаем нестабилизированный блок питания:

Источник питания устройства мы получили, теперь осталось разобраться со схемой.

Эта схема для часов, у которых будильник при срабатывании сигналит непродолжительное время:

При кратковременном нажатии кнопки «Пуск» реле 2 замыкает и удерживает цепь питания. Загорается светодиод, сигнализирующий о работе и реле 3 включает нагрузку. При срабатывании будильника реле 1 размыкает цепь питания и контакты реле 2 возвращаются в исходное положение. Нагрузка отключается. Вместо реле 2 и 3 можно использовать одно двухполярное реле.

Для часов, у которых будильник при срабатывании отключается только вручную (т.е. сигналит постоянно), схема гораздо проще:

Когда сигнал будильника подаётся на диод и эмиттер транзистора, контакты реле будут разомкнуты — нагрузка отключена. Не будет сигнала — включена.

Реле 3 в первой схеме и реле 1 во второй должны выдерживать сетевое напряжение и рассчитаны на ток, потребляемый нагрузкой. Реле, не подходящие по параметрам выйдут из строя.

Я добыл релюхи из сломаного бесперебойника, 250в 5а — всё с большим запасом.

Со схемками разобрались, идём дальше…

Приклеиваем релюшки:

Пол дела сделано, теперь нужно разобраться с часами.

Для питания часов нужно 3 вольта, но как их получить?

Вариант 1 — Стабилизатор на 3 вольта.

Вариант 2 — Оставить питание от батареек.

Батарейки явно не бро, могут подсесть в нужный момент, по этому предпочтительнее стабилизатор. Если нет стабилизатора, то тогда используем батарейки.

У меня был стабилизатор на 5 вольт и я подключил его через 4 диода. В итоге при срабатывании будильника идёт просадка напряжения, а это не хорошо.

Хоть на стабилизатор идёт мизерная нагрузка, я на всякий случай закрепил его на радиаторе. И заодно его стало удобней закрепить в корпусе часов:

Навесом спаял схемку, инициирующую запуск релюшки:

И разместил всё это в корпусе часов:

Часы будут крепится к корпусу, прикрывающему релюхи:



Последний штрих — приделываем розетку:

Прибор готов. Область применения такого реле ограничена вашей фантазией.

Например можно сделать автоматический полив растений или дозатор корма для домашних животных. Ну я и расфантазировался…

Если кто плохо понял принцип действия, посмотрите это видео. Оно и натолкнуло меня на создание реле.

Демонстрация работы:

схема подключения. Сфера применения реле времени

При выполнении задач по автоматизации производственных процессов, для обеспечения точного выдерживания временных промежутков, выполнения различных действий и операций, а также для осуществления функций по своевременному управлению запуском и остановкой необходимых машин и оборудования применяется реле времени 12в.

Точность и надежность действия приборов выдержки времени служит основой для выработки высококачественной продукции.

Примером могут служить, в производстве: операции по точечной сварке, пайке материалов, закалка металлов высокочастотными токами, электрохимические и термические процессы. В быту это: микроволновые печи, стиральная машина и многое другое.

Электрическое реле времени 12в состоит из трех основных частей, это:

  1. Воспринимающая часть, служит для обеспечения реагирования при приеме сигнала управления.
  2. Замедляющая часть, служит для обеспечения определенного временного промежутка начиная с времени прихода сигнала управления к воспринимающей части.
  3. Исполнительная часть, служит для скачкообразного регулирования параметров электрической схемы, находящейся под управлением.

Классификация реле времени

Реле времени различается:

  1. По способу работы воспринимающей части.
  2. Конструкции и типу исполнительного механизма.
  3. По работе замедляющей части.

К основным типам данного устройства относятся, следующие реле времени:

  1. Электронные устройства, отличаются малыми размерами и повышенным энергосбережением.
  2. Приборы с использованием электромагнитного замедлителя, применяемые только в цепях постоянного тока, конструкция содержит главную и короткозамкнутую обмотки.
  3. Устройство с использованием пневматического замедления, в конструкции прибора предусмотрен специальный пневматический демпфер. Он служит для регулирования временного промежутка выдержки, производимого путем изменения диаметра отверстий, предназначенных осуществлять забор воздуха.
  4. Реле времени с использованием часового или анкерного механизма, действует за счет использования пружинного механизма и электромагнита, период отсчитывается анкером.
  5. Реле моторного типа рассчитано на длительный временной промежуток срабатывания, в конструкции предусмотрен синхронный электромотор, редукторная передача и электромагн

Как сделать реле времени 12 В своими руками

Доброго всем времени суток! В последнее время стало поступать немало просьб о том, чтобы разъяснить принцип самостоятельного построения реле времени.

Прежде, чем начать рассказ о том, как это можно сделать, хочется немного рассказать о том, что же это за прибор. Принцип его работы настолько прост, что может вызвать восхищение.

Например, если припомнить «стиралки» старых выпусков, которые, иногда, в шутку звали «ведром с мотором», то работа таких устройств была очень наглядной: после поворота ручки внутри раздавалось тиканье и движок начинал работать.

При достижении ручкой нуля, стирка заканчивалась. Такие реле времени являли собой цилиндр со спрятанным внутри часовым механизмом. Снаружи были лишь контакты и рукоятка. Это наиболее простое объяснение принципа действия такого устройства. Однако, эти релюхи используются не только в стиралках. Их можно с успехом применять и во многих других местах.

Как изготовить реле времени 12 В своими руками?

Рассмотрим наиболее простой вариант такого устройства (верней, процесс его изготовления). На рисунке выше приведена его схема и рисунок печатной платы.

За исходное положение примем то, когда кнопка sb1 разомкнута. В это время на обкладках емкости с1 напруга отсутствует. В следствие этого, транзисторы в закрытом состоянии и тока в обмотке релюшки нет.

Стоит коротко нажать на кнопку, как емкость с1 мигом зарядится, открыв при этом транзистор vt1, приложив к его базе свое отрицательное напряжение. В результате произойдет открывание второго транзистора и сработка релюшки к1.

После того, как кнопка будет отпущена, емкость начинает разряжаться по следующей цепи: r2-r3-эмиттер vt1-r4.

Релюшка будет включенной до тех пор, пока напруга на обкладках емкости не упадет до пары вольт. Все это время исполнительные контакты реле будут находиться в замкнутом (либо разомкнутом) состоянии.

Предел регулировки временной выдержки находится в зависимости от величины емкости с1 и общей величины сопротивлений тех цепей, что подключены к нему. Регулировать время задержки можно при помощи резистора R3. Если необходимо увеличение предела выдержек, то придется увеличить номиналы с1 и r3.

Печатную плату устройства можно изготовить из практически любого фольгированного материала (лучше, если это будет стеклотекстолит). Дорожки на плате лучше всего пролудить (так будет легче выполнять пайку деталей).

Как выполнять сборку устройства

В первую очередь, аккуратно распаиваем на плате транзисторы (не попутайте их цоколевку). После этого, подождав пару минут, приступаем к распайке реле и шунтирующего диода (с диодом надо тоже быть аккуратным и не путать его выводы). Когда это будет сделано, можно впаивать конденсатор и резисторы.

Контакты реле к1.1 не обязательно впаивать в схему (если исполнительное устройство не питается от того же источника, что и реле времени).

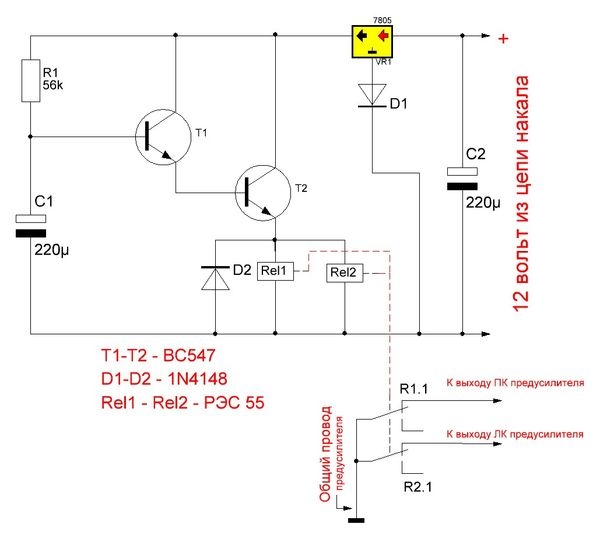

Приведу еще одну схемку такого устройства (этот вариант немного попроще).

Она приведена на другом рисунке. В этом варианте устройства, работает всего один транзистор средней мощности.

Схема рассчитана на питание от 24 вольт, но ее несложно пересчитать под 12 вольт.

В качестве ключа (питающего обмотку реле) применяется транзистор кт814 (хотя может быть использован и кт818). За временную выдержку в схеме отвечают элементы r1 и r2. Интервал временных задержек при таких номиналах получится 1…60 секунд.

Схема работает так:

Нажимая на кнопку, мы производим заряд емкости с1 до напряжения питания. После отпускания кнопки начинается разряд емкости по цепи r1…r4 – эмиттерный переход q1. Именно эти детали и отвечают за время его разряда.

Этот ток заставляет подняться коллекторный ток, в результате происходит сработка rl1. Контакты этой релюшки включают сигнализацию начала процесса. После окончания разрядки емкости все токи снижаются, что приводит к отпусканию релюшки и отключению исполнительного устройства.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Как построить цепь реле с задержкой времени

Реле - это электромеханическое устройство, которое действует как переключатель между двумя клеммами. Операция переключения достигается включением или отключением питания катушки в реле.


Эту работу сделает небольшой электрический сигнал от микроконтроллера или другого устройства. Есть некоторые специальные типы реле, в которых действие переключения не является немедленным для включения и выключения катушки.

Эти реле обеспечивают «временную задержку» между включением или отключением питания катушки и перемещением якоря.Такие реле называются реле с выдержкой времени.

Реле с задержкой времени состоит из обычного электромеханического реле и схемы управления для управления работой реле и синхронизацией.

Основное различие между обычным реле и реле с выдержкой времени состоит в том, что в случае нормального реле контакты замыкаются или размыкаются сразу же, когда катушка находится под напряжением или обесточивается, в то время как в случае реле с выдержкой времени контакты замыкаются.

или открываться только по истечении заданного временного интервала.

В этом проекте простое реле с выдержкой времени 12 В спроектировано с использованием обычного электромеханического реле и некоторой дополнительной схемы для обеспечения функции синхронизации.

[Чтение: Схема регулируемого таймера]

Принципиальная схема

Необходимые компоненты

  • Реле 12В - 1
  • TIP122 - 1
  • 1N4728A (стабилитрон 3,3 В) - 1
  • 100 КОм POT - 1
  • 1 кОм - 3
  • 330 Ом - 1
  • 1000 мкФ / 25 В - 1
  • 100 мкФ / 25 В - 1
  • 1N4007 - 1
  • светодиодов - 2

Схема реле задержки времени

Резистор 1 кОм, переменный резистор 100 кОм и еще один резистор 1 кОм подключены последовательно между питанием и землей.

Стеклоочиститель переменного резистора подключен к положительной клемме конденсатора емкостью 1000 мкФ. Клемма стеклоочистителя переменного резистора также подключена к катоду стабилитрона.

Анод стабилитрона подключен к положительной клемме конденсатора 100 мкФ. Анод стабилитрона также подключен к базе транзистора TIP122.

Отрицательные выводы как конденсаторов, так и вывода эмиттера транзистора соединены с землей.

Один конец катушки реле подключен к клемме коллектора транзистора, а другой конец катушки подключен к источнику питания.

Между выводами катушки установлен диод. Светодиод вместе с токоограничивающим резистором подключается к коллектору транзистора.

Чтобы показать операцию переключения реле, светодиод подключен к нормально разомкнутому контакту реле, а контакт Com подключен к источнику питания.

Срабатывание реле задержки времени

В современных электронных устройствах используются системы питания на базе SMPS. Такие энергосистемы уязвимы для скачков напряжения в электросети.

Входной импульсный ток при включении или возобновлении питания после сбоя может вызвать серьезное повреждение систем SMPS в электронных устройствах.

Следовательно, можно безопасно обеспечить временную задержку перед подачей питания на устройство. Это предотвращает катастрофические последствия скачков напряжения или скачков входного тока.

Целью этого проекта является демонстрация работы реле с выдержкой времени. Реле временной задержки может обеспечивать небольшую задержку после включения питания и перед включением устройства.

Работа очень проста и объясняется ниже.

Схема основана на RC-выдержке времени и переключателе с стабилитроном. Когда питание схемы включено, конденсатор емкостью 1000 мкФ заряжается через переменный резистор 100 кОм.

Когда заряд конденсатора 1000 мкФ достигает 3,3 В, стабилитрон начинает проводить.

Поскольку стабилитрон подключен к базе транзистора, он запускает транзистор, и он включается. Катушка реле подключена к коллектору транзистора.

Следовательно, катушка реле находится под напряжением при включении транзистора. В итоге контакты реле переключаются.

Конденсатор емкостью 100 мкФ, подключенный к базе транзистора, используется для поддержания стабильного смещения базы транзистора, чтобы реле не щелкало.

Задержкой реле можно управлять с помощью переменного резистора и конденсатора 1000 мкФ. При более коротких задержках схема работает нормально, но при более длительных задержках реле на 12 В может быть нестабильным и могут наблюдаться колебания якоря.

Для более длительных задержек рекомендуется использовать реле на 6 В с резистором 100 Ом, соединенным последовательно с катушкой. Это стабилизирует работу якоря даже при более длительных задержках.

Когда переменный резистор поддерживается на 20 кОм, задержка составляет около 8 секунд.

ПРИМЕЧАНИЕ

  • Здесь разработана простая схема реле с выдержкой времени. С помощью этой схемы можно задать задержку срабатывания реле, управляемую пользователем.
  • Реле с выдержкой времени
  • очень полезны для защиты чувствительных электронных устройств от скачков и скачков напряжения.
