Как работает бегущая строка светодиодная: Настройка светодиодного оборудования — LedShow

Содержание

Настройка светодиодного оборудования - LedShow

Бренд Ledtehnology  не только производит и продает светодиодное оборудование любых форм и размеров, но и предоставляет различные услуги по обслуживанию и обеспечению его работы.

Мы предлагаем более подробно ознакомиться со специализированной программой для настройки светодиодных бегущих строк, видеовывесок и экранов – это программа LedShow TW. Она дает возможность добавлять текст различного формата на экран и сопровождать его разнообразной анимацией. Имея такую программу, вам будет доступно управление оборудованием посредством персонального компьютера.

Программируя LED установку, вы сможете настраивать такие элементы как текст (менять шрифты, размер и скорость воспроизведения), анимацию, устанавливать статичную или динамичную картинку/логотип, и ко всем этим элементам есть возможность применять дополнительные спецэффекты.

Представленная программа достаточно простая в понимании, её свободно можно установить на ваш ПК и настроить.

Она подходит для работы на нескольких операционных системах – Windows и Linux. Также она имеет простой интерфейс, с большим выбором функций и языков. Разобраться с ней легко и каждый сотрудник вашей фирмы беспрепятственно сможет создавать, редактировать и выводить необходимый контент.

Программа находится в открытом доступе, и вы можете бесплатно скачать её прямо сейчас и начать работу с вашим оборудованием.

LedShow TW – специализированная программа для настройки светодиодных бегущих строк и видеовывесок, с возможностью добавления текста различного формата и разнообразной анимации.

С помощью данной программы появляется возможность программировать светодиодную бегущую строку посредством персонального компьютера.

Перед тем, как начать набирать текст бегущей строки и подбирать анимацию вам необходимо:

  • Выбрать язык интерфейса
  • Установить параметры экрана, бегущей строки
  • Выбрать тип контроллера
  • Выбрать метод связи (USB, LAN, Wi-Fi и тд. )

Уже после всех этих действий можно начинать добавлять различные программы, текст, анимацию, часы и тд. Каждая программа настраивается индивидуально по времени и типу отображения. Здесь вы можете выбрать эффекты появления каждого слайда и настроить их индивидуально.

Как эффективно запрограммировать светодиодную бегущую строку

При программировании светодиодной бегущей строки или другой рекламной вывески важно учитывать целый ряд факторов от места установки до преобладающего источника трафика. Нужно помнить, что аудитория наружной рекламы находится в постоянном движении и может воспринять только короткое сообщение или сообщение, которое подается очень быстро в сжатой форме.

В программировании светодиодной бегущей строки вы можете настраивать следующие элементы:

  • Текст (шрифт, размер, скорость)
  • Анимацию
  • Статичные картинки, логотипы
  • Рамки (тип рамки и ее движение)

Ко всем элементам применяются различные спецэффекты, которые настраиваются по времени, скорости появления и замены.

принцип и фото настроек работы устройства, определение характеристик LED модулей с Алиэкспресс, как узнать како

Еще зимой я выкладывал обзор светодиодных RGB панелей с разрешением 64х32 пикселя, тогда получилась бегущая строка 192х32 пикселя. Но как в очередной раз выяснилось, аппетит приходит во время еды, то было решено увеличить разрешение вдвое, причем не за счет длины, а за счет высоты.
В общем кому интересна эта тема, прошу в гости.

Панели в этот раз были куплены у другого продавца, что отчасти немного напрягало, так как волновался насчет совместимости, но цена была заметно ниже и были заказаны три штуки.
Через относительно небольшое время получил на почте довольно большую и мягкую «конфету», причем без полиэтиленового пакета.

Небольшое отступление. У продавца бесплатная доставка при условии заказа не более двух штук. Я в итоге сделал два заказа 2 и 1 панель. В итоге продавец отправил все одной большой посылкой, трек номер был и без проблем отслеживался.
Внутри мягкого конверта лежали панели замотанные в тот же материал и комплект кабелей.

В комплекте дали:
1. Пять коротких шлейфов для подключения линии данных.
2. Два силовых кабеля, каждый с двумя разъемами. В принципе логично, три панели, одного кабеля мало, дали два.
3, 4. К кабелям претензий нет, все очень аккуратно сделано.

А вот и панельки. при первом взгляде один в один с предыдущими.

Уже когда проверял панели, то положив рядом старую и новую заметил, что они все таки разные, хотя отличия минимальны.
Новая.

Из предыдущего заказа, отличается трассировка платы и местоположение некоторых компонентов.

На панелях присутствует маркировка, приведу ее на всякий случай, вдруг это может пригодиться кому нибудь.

Еще одно отличие. У панелей дополнительно стрелками промаркирован вход/выход, а также верх. Весьма удобно и практично.

Хотя элементная база осталась полностью такой же, как и у предыдущих. Более подробные фото есть в предыдущем обзоре.

Куча драйверов и контроллеров от CHIPONE

В процессе теста случайно заметил, что одна панель либо ремонтировалась, либо имела изначальный дефект и производилась «предпродажная подготовка». На качестве работы это никак не сказалось, но небольшой осадочек остался, сфотографировал скорее для информации, что такое возможно.

Как и в прошлый раз панель имеет размеры 256х128мм, толщина также соответствует толщине спичечного коробка.

Панель предназначена для использования внутри помещений, либо с использованием закрытого корпуса, потому как светодиоды не имеют никакой защиты от воды/пыли и т.п.

Сборка точно такая же как и была, та же куча мелких саморезиков и рамка из пластмассы. Разбирать не буду, так как делал это в прошлый раз.

Как только получил панели, то позвонил товарищу, для которого они заказывались. Он соответственно привез с собой бегущую строку, которую делал в прошлый раз и начали мы ее ковырять.

Для начала получили на втором экране просто дубль первого, но со сдвигом некоторых строк. Панели были включены как продолжение.

В общем полный разброд и шатания 🙂

Но оставим пока в покое изображение. Первым делом надо обязательно проверить сам панели, так как в прошлый раз у меня был битый светодиод красного цвета. Продавец за него вернул некоторую часть денег, причем без вопросов.
Кстати, бегущая строка в эксплуатации с января этого года, до сих пор все отлично, не появилось ни одного битого пикселя.
Выглядело это следующим образом:

Нажимаем на кнопку «тест» на плате управления и наблюдаем разные картинки.

Но меня больше интересовали две вещи.
1. Отличия в яркости предыдущей панели и новых. Приборов у меня подобных нет, потому пришлось оценивать на глаз, внешне все один в один. Даже если и есть разница, то она на грани заметности.
Если включить белый свет на все панели, то строку вполне можно использовать для освещения. Но как жужжит блок питания в таком режиме…

2. Битые пиксели. Включаем поочередно полную заливку одним цветом и внимательно ищем битые пиксели, я не смог найти ни одного, считаем что и этот тест пройден.

После первых тестов зашел в программу управления и настроил режим работы панели как 192х64, но все равно выводило как попало.

При помощи «метода научного тыка», а если быть более точным, то после некоторых логических выводов, я переключил дополнительные панели во второй разъем платы управления. Сначала правда вставил наоборот, устройство в итоге просто не заработало, выяснилось, что первый провод шлейфа должен быть расположен одинаково у обоих шлейфов. По умолчанию, панель подключенная к контроллеру, является последней в строке, но насколько я понял, это можно менять.

Панели подключаются полностью одинаково, новая панель является нижней, старая — верхней. Куда подключать, видно на фото.

Первая проверка. К сожалению длинный шлейф, который шел в комплекте в первым панелям, остался у товарища на работе и пришлось все соединять короткими шлейфами. В результате одна панель «уползла» из кадра, иначе было никак, все соединения «на живую нитку».

Попробуем вывести картинку с цветком из первого обзора. Тогда было видно только то, что сейчас отображается на верхней строке. Теперь картинка стала более понятной.

В примерах, которые шли к программе, нашел еще несколько изображений. Взял для примера еще один вариант.
Кстати, ПО может делать программу не более чем из 16 пунктов по четыре подпункта в каждом, но изображений можно использовать почти неограниченное количество (ограничено только объемом памяти контроллера).

А вот так он будет отображаться в реальности.

Третье изображение как-то случайно вышло разделенным на две части как раз по линии раздела панелей, на самом деле оно цельное, вверху небо, снизу пшеница.

Тесты проводились с новой версией программы. Насколько я понял, увеличили возможности вывода изображений, цветность, гамма коррекция и т.п.

В тот же день панели поехали на доработку и на следующий день уже были на рабочем месте 🙂
Товарищ полностью переделал корпус, теперь конструкция выглядит так.

Еще несколько фото для примера. Вообще фотографировать панель очень сложно, то фотоаппарат пытается что-то подстроить, то люди норовят пройти, то нога зачесалась еще что нибудь, так что как есть 🙂

Попутно было снято коротенькое видео, по задумке оно должно было лучше показать все в динамике, но из-за указанных выше причин результат вышел заметно хуже, чем планировалось и чем есть в реальности, потому видео в виде ссылки.

Но в итоге получилось так, что товарищ хочет заменить эту строку на панель из двенадцати штук Р3, чтобы получить меньше размер пикселя и лучше качество изображения. Уж воистину, аппетит приходит во время еды 🙂

На этом всё, три панели в итоге вышли $50. 94 против $57.17 в прошлый раз. Нареканий к качеству работы нет, все работает отлично, потому вполне могу рекомендовать к применению. Попутно выяснилось, что подходящий блок питания у нас стоит даже дешевле чем в Китае.

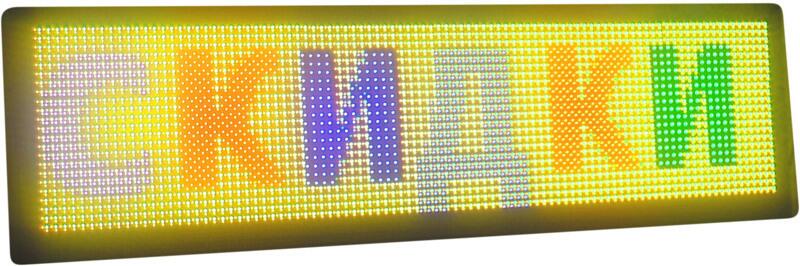

Эффективность и польза светодиодных бегущих строк

Эффективность и польза светодиодных бегущих строк


Вы хотите увеличить продажи? Выделяться среди конкурентов? Своевременно сообщать об идущих акциях и специальных предложениях для ваших клиентов?

Тогда Вам подойдет светодиодная бегущая строка или даже LED экран в зависимости от масштаба и ориентированности вашего бизнеса!

Немного информации

Светодиодный экран с бегущей строкой является электронным устройством, которое предназначается для отображения цифровой и текстовой информации, видео картинок.

В настоящее время светодиодные табло все чаще применяются на улицах городов в рекламных целях или в качестве информационного экрана. Полноцветное светодинамическое табло в себе сочетает все главные преимущества современных визуальных рекламных технологий.

Светодиодные экраны дают возможность выбрать для текста любой желаемый цвет. Однако наиболее эффективные для продвижения рекламы применяются такие цвета, как желтый, красный, зеленый. Так же при помощи этого светодиодная бегущая строка помогает выделяться среди статичной рекламы.

Благодаря своей динамичности 90% мимо идущих людей обязательно обратит внимание на светодиодное табло и около 60% из них обязательно дочитает до конца весь текст. Базовая конфигурация такого табло способна запоминать больше 600000 знаков, а сама же светодиодная бегущая строка может воспроизводить на небольшой площади табло достаточно приличный объем информации. За счет энергонезависимой памяти светодиодная бегущая может очень долго сохранять информацию, которая была ранее введена.

Светодиодные строки HD вобрали в себя все передовые технологии, позволяющие воспроизводить любые световые эффекты, любую анимацию и видео.

На вывесках HD возможно отобразить рисунки, символы, изображения, в том числе, полноцветные корпоративные логотипы и видео.

Светодиодная бегущая строка – лучшее решение для повышения интереса покупателей.

Размер светодиодной строки

Подобрать размер светодиодной строки можно самостоятельно учитывая следующие принципы:

ВЫСОТА СВЕТОДИОДНОГО ТАБЛО

Определитесь с радиусом обзора, от этого зависит высота символов светодиодной бегущей строки и самого табло. Например, при высоте символов 16 см. информация будет читаема с 70 метров, а 32 см. - 140 метров и т.д.

ДЛИНА СВЕТОДИОДНОГО ТАБЛО

Определитесь с местом и возможностью установки табло, от этого зависит количество символов, а также длина самого светодиодного табло. Рекомендуется соблюдать пропорции длинны к высоте, при однострочном выводе это 8:1

ЦВЕТ СВЕЧЕНИЯ СИМВОЛОВ

По цвету свечения, табло могут быть: одноцветными (обычно это красные, зеленые, синие и белые), а также полноцветные (отображают все основные цвета). Человеческий глаз наиболее восприимчив к зеленому цвету, наименее к синему. Красный цвет является наиболее агрессивным и более привлекающим внимание

Стандартный комплект поставки:

  • Светодиодная бегущая строка.
  • Рекламная настройка с персональным текстом.
  • Монтажные крепления на стену.
  • Сетевой провод 220В – 5 м.
  • Кабель связи USB – до 5 м. LAN – до 15 м.
  • Программным обеспечение на русском языке и драйверами.
  • Инструкция по эксплуатации.
  • Гарантийный талон.

БЕГУЩАЯ СТРОКА КАК ЭФФЕКТИВНЫЙ МЕТОД МАРКЕТИНГА

Среди различных видов рекламы широкое распространение получила бегущая строка. Преимущество данной рекламы в том, что она надежна, долговечна и заметна в любое время суток.

Светодиодная реклама - это отличный инструмент для привлечения потенциальных клиентов.

Наиболее популярным видом светодиодной рекламы является использование светодиодных бегущих строк.  Такой вид рекламы позволяет отображать различные символы, рисунки и световые эффекты, предоставляя максимум полезной информации и занимая минимальную площадь.

Бегущая строка - это устройство, благодаря которому возможно отображение графической  и текстовой информации.  Как правило, наиболее популярными цветами является красный и желтый. Реже используют  синий, белый, оранжевый.

Удобство использования бегущих строк также обусловлено тем, что их можно размещать, как в помещениях, так и на улице. Они не требуют сложной настройки, поэтому есть возможность изменения информации в любой момент.

Благодаря простым  техническим характеристикам, а также простоте эксплуатации и яркости такой вид рекламы удобно использовать для отображения в магазинах, общественном транспорте, оживленных улицах, на стадионах, в аэропортах и тд, поскольку это отличная возможность привлечь внимание массы людей.

КРИТЕРИИ ВЫБОРА БЕГУЩЕЙ СТРОКИ

При выборе бегущей строки важно учитывать такие характеристики, как: размер, место установки, условия эксплуатации, размер символов и т.д. Все эти характеристики влияют на степень восприятия человеком информации.

Основные характеристики бегущих строк:

Условия эксплуатации (помещения, уличное использование). Важно учитывать в каких условиях будет использован такой вид рекламы, поскольку для каждого из видов различаются комплектующие материалы.

Яркость светодиодов, в зависимости от места использования, может варьироваться в различных пределах.

Цветовая палитра светодиодов: красные, белые, синие, желтые.

Размер строки варьируются от 31 см до 50 метров.

Срок эксплуатации светодиодов зависит от производителя, качества материалов, условий использования  и тд.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ БЕГУЩИХ СТРОК

Чем оправдана такая популярность светодиодных строк?

Данный вид рекламы универсален и прост в использовании и настройке, заметен в любое время суток, экономичен.

С помощью бегущих строк возможно отображение информации в режиме «здесь и сейчас», это важный критерий, который позволяет доносить актуальную информацию в максимально короткие сроки, оповещать о важных мероприятиях, акциях.

Кроме того, по желанию заказчика возможно изготовление бегущей строки строго по указанным критериям - интенсивность свечения, количество и размер символов, форма конструкции.

В настоящее время использование бегущих строк является наиболее оптимальным вариантом привлечения потенциальных клиентов и донесения информации до масс.

Цены на изготовление бегущих строк в Ростове-на-дону.


Поделиться в социальных сетях:

Наиболее часто встречающиеся неисправности бегущих строк и экранов и методики их устранения

Очень часто наши и клиенты наших коллег по рынку звонят с вопросом: «как подчинить бегущую строку» или «бегущая строка не работает». Мы собрали наиболее частые поломки и их причины в этой статье и с радостью поделимся с вами этой информацией.

1. Выход из строя одного или нескольких блоков питания.
При выходе из строя одного или нескольких блоков питания на строке наблюдается потеря яркости одного или нескольких модулей, которые запитывал вышедший из строя блок питания. При этом питание частично продолжает подаваться через шлейфы передачи данных от соседних блоков питания, но его уже не достаточно для поддержания яркости.
Проблема решается заменой вышедшего из строя блока питания светодиодной бегущей строки.



2. Не правильное подключение блоков питания к модулям внутри строки.
При сборке строки не допускается подключение модулей к блокам питания «паровозиком». Каждый модуль запитывается только от своей пары клемм на блоке питания и допускается запитывание от клемм модуля только еще одного модуля и не более. Не допускается соединение более двух модулей от одной пары клемм блока питания. Для подсоединения большего числа модулей используйте дополнительные пары клемм на блоке питания.

В случае нарушения данного правила может наблюдаться разность в яркости свечения каждого последующего модуля с предыдущем в цепочке. Этом эффект обусловлен разным напряжением на клеммах модулей. Обычно, замерив напряжение на клеммах вы увидите, что на первом модуле в цепочке 5В, на втором 4,5В, на третьем 4В и т.д. Дефект может проявиться не сразу, а при изменении температурных условий.


Проблема решается перекоммутацией модулей к блокам питания по правилам.



Ниже приведен пример неправильного подключения питания к модулям и правильного.


3. Выход из строя модуля или плохой контакт в шлейфе.

Ниже приведен пример эффекта который может означать два вида поломок.
1-й это плохой контакт в шлейфе. Этот вариант легко устраним заменой шлейфа.
2-й это выход из строя микросхем, управляющих модулем. Ремонт с заменой микросхем требует инженерных навыков и в большинстве случаев проще и дешевле заменить неисправный модуль.



4. Комбинированные дефекты.

Ниже приведен пример эффекта который может означать одновременный выход из строя блока питания и светодиодного модуля или плохого контакта (обжатия) шлейфа.
При вышедшем из строя модуле или плохом обжатии или контакте в шлейфе бывает еще эффект, когда за проблемным модулем или шлейфом вообще не воспроизводиться текст.
Для выявления дефектного шлейфа, просто переставьте шлейф с места где не наблюдалось проблем, на место, где проблема обнаружена. Если после перестановки шлейфа дефект устранен — проблема была в шлейфе.

В любом случае вы можете позвонить нам по бесплатному номеру 8-800-22-22-512 и проконсультироваться.

Бегущая строка разрешение на установку. Как выбрать бегущую строку?

13 Декабря 2016

Световая реклама бегущая строка – нужна ли регистрация

Заявить о продукте или услуге как можно громче – главная задача рекламной компании. Усилия, предпринимаемые производителями, часто несоразмерны полученному эффекту. Ролик на телевидении теряется в ряду однотипных близнецов, баннеры на улицах городов примелькались и больше не привлекают к себе внимания. Чтобы заинтересовать покупателя продвигаемым продуктом или услугой, требуется нестандартная и яркая реклама. Одно из лучших решений на сегодняшний день – конструкция с бегущей строкой на электронном табло.

У человеческого мозга есть особенность, о которой знают грамотные организаторы рекламных компаний. Интерес к статичным предметам немедленно теряется, как только появляется движущийся объект. Это главная причина действенности рекламы, размещённой на светодиодном экране. Установленный в нужном месте и правильно отрегулированный, он отвлечёт внимание от всех расположенных поблизости рекламных билбордов.


Установка светодиодных экранов в соответствии с законом

При размещении рекламной конструкции помните, что законом «О рекламе» определена обязательная регистрация для такого вида наружной рекламы, как электронное табло. Перед монтажом вывески с бегущей строкой на внешних стенах, крышах, других элементах здания, а также на остановках общественного транспорта, позаботьтесь получить на эти действия разрешение в органах Управления рекламы.

Бизнесменов, желающих установить в качестве наружной рекламы экран с бегущей строкой, наверняка заинтересует информация о том, что не всякая конструкция со светодиодной вывеской подлежит регистрации как рекламная продукция. Если она используется для размещения логотипа компании, общих данных о роде деятельности, наименовании товаров и услуг, предоставляемых компанией, без упоминания конкретной торговой марки – такая вывеска не считается рекламной.

Одна из статей закона позволяет установку бегущей строки не рекламного характера без получения на неё специального разрешения. Владельцам такой конструкции достаточно зарегистрировать её в Управлении рекламы, эта процедура не требует оплаты пошлины государству. Для регистрации светодиодной вывески, не несущей рекламной информации, в соответствующих органах следует предоставить её паспорт, сертификат соответствия и документ, подтверждающий приобретение.


Исключения из правил

Из этого полезного правила существуют исключения, которые вступают в действие при определённом соотношении между размерами светодиодного экрана и торговой площадью в соответствии с требованиями соответствующей статьи закона. В их число входят случаи размещения конструкции с бегущей строкой не рекламного характера на высотном здании, когда магазин занимает помещение большой площади на 1 этаже, а также установка светодиодного табло крупного размера (медиафасада) с общей информацией над входом в магазин.

Предприниматели пользуются ещё одной лазейкой, предусмотренной статьёй закона, оговаривающей случаи размещения вывесок со светодиодами внутри здания. Рекламную конструкцию устанавливают в окне или витрине магазина. Этот вариант предусмотрен законом, он не требует регистрации, однако предполагает соблюдение некоторых условий:

  • конструкция не должна занимать более половины площади окна или витрины;
  • расстояние между вывеской и оконным стеклом не должно быть менее 15 см;
  • в одной витрине или окне разрешается установка экрана с одной строкой, высота букв которой не превышает 15 см.

Ответственность за монтаж экрана без регистрации

Если установка рекламных конструкций на фасадах, крышах, других элементах сооружений выполнена без предварительного получения в соответствующих органах специального разрешения, эти конструкции подлежат снятию, а их владельцам ситуация грозит крупным штрафом и оплатой услуг по демонтажу. Законом оговорено обязательное получение разрешения в следующих случаях:

  • установка любой наружной конструкции с рекламой на электронных носителях;
  • размещение конструкции с бегущей строкой, не содержащей рекламной информации, но требующей регистрации согласно закону «О рекламе».

Как выбрать бегущую строку?

Предприниматели, ведущие рекламную кампанию в соответствии с последними достижениями науки и техники, перед заказом электронной вывески должны определиться с основными её параметрами:

  • радиусом обзора;
  • разрешающей способностью;
  • цветом свечения;
  • пропорциями экрана.

Где лучше разместить вывеску?

Первый шаг к заказу светодиодного экрана – выбор места для его установки. Способ помещения светодиодной рекламы в витрину – самый бюджетный вариант, но не следует забывать, что такая вывеска менее эффективна, чем размещённая на наружных конструкциях. Для экрана можно выбрать любое место, где его увидит максимальное количество потенциальных клиентов.

При размещении рекламной вывески на улице помните, что она подвергается воздействию неблагоприятных погодных явлений. Снег, обледенение, дожди, яркое летнее солнце вовсе не пойдут на пользу сложной электронной конструкции. Поэтому при заказе светодиодной вывески не забудьте предусмотреть для неё козырёк.

Определяемся с радиусом обзора

Место установки рекламной конструкции определено. Теперь следует замерить максимальное расстояние, с которого буквы на вывеске должны читаться легко. Это радиус обзора, от которого напрямую зависит высота букв на светодиодном экране, в конечном итоге, его размер и пропорции.

Если конструкция будет располагаться на фасаде здания, находящегося на неширокой улице, нет необходимости заказывать большой экран, это неоправданная трата средств. Гораздо рациональнее заказать вывеску средних размеров с высокой разрешающей способностью. Такой экран позволит доносить до потенциальных покупателей рекламные объявления в наилучшем качестве, использовать при этом графику и анимацию.


Как добиться качественной подачи информации?

Самый простой и дешёвый вариант – светодиодная вывеска с разрешением 16 пикселей по вертикали. Его недостатки – невысокое качество изображения, ограниченное количество используемых шрифтов, невозможность трансляции более одной строки текста. Плохо прочерченными светящимися буквами сегодня никого не удивить, покупатели избалованы качественными картинками.

Чтобы вывеска выглядела достойно, не стоит экономить, следует выбрать экран с хорошим разрешением. Оптимальный вариант, позволяющий по адекватной цене получить хорошее качество, – табло с вертикальным разрешением 32 пикселя. Владельцы такого экрана имеют возможность использовать одно- и двустрочное выведение текста, более того, при необходимости на экране выполняется трансляция несложных графических и анимационных объектов. Более высокое разрешение позволяет использовать многострочный вывод текста, визуальные спецэффекты, сложную анимацию и графику.


О цветовом диапазоне

Особенности устройства светодиодных элементов определяют классификацию экранов по цветовой гамме:

  • монохромные – в зависимости от выбранного цвета светодиодных ламп красные, белые, синие, зелёные, жёлтые;
  • трёхцветные – два светодиода, зелёный и красный, при одновременном свечении дают дополнительный жёлтый цвет;
  • полноцветные – включают весь возможный спектр цветов.

Для монохромных табло обычно выбирают наиболее яркие и легко воспринимающиеся человеческим глазом цвета – зелёный, белый или красный. Яркость свечения определяется настройками программного обеспечения и изменяется в зависимости от освещённости.


Идеальные пропорции экрана

На размеры и пропорции экрана влияет, главным образом, место его установки. Если на большой площади планируется использование табло с однострочным выводом рекламных текстов, лучшее соотношение длины и высоты экрана – 8 : 1. Если эксплуатация конструкции будет происходить в стеснённых условиях городской улицы, лучше заказать прямоугольный экран небольших размеров с хорошим разрешением по вертикали. Для светодиодной вывески, установленной у автомобильной дороги, идеальное соотношение длины и высоты 12 : 1.



Светодиод

Бегущая строка своими руками: руководство по производству

Если присмотреться, то разной цветной мобильной рекламы очень много. Его устанавливают на зданиях, рекламных щитах, окнах офисов и кафе, а некоторые монтируют прямо на окнах автомобилей. Все это зависит от направления рекламы. Его размеры также существенно отличаются друг от друга. Но в основе всех них лежит светодиод бегущей строки.

Благодаря движущимся буквам, постоянно перемещающимся одна за другой, большой объем информации может быть доведен до потребителя или привлечен в то или иное учреждение.

Изготовление светодиодных беговых дорожек приписывают жителям и хозяевам Поднебесной, но оказалось, что это может делать практически каждый в домашних условиях. Главное - иметь все необходимое и непреодолимое желание творить.

Чтобы заставить его работать

Если вы соберете следующее устройство, вы получите светодиод бегущей строки. Сделать это своими руками не так уж и сложно. Главное, внимательно следовать инструкции по сборке. Что нам нужно?

  • Материнская плата или, по-другому, контроллер.
  • Светодиодные модули для бегущих строк.
  • Несколько источников питания.
  • Провода и силовые шлейфы.
  • Магниты.
  • Алюминиевый профиль.
  • Уголок алюминиевый.
  • Провода 2-1,5 мм.
  • Винты, шурупы и герметик.

Из инструментов должно быть под рукой:

  • Пила обрезная.
  • Электродрель.
  • Отвертка.

Для чего это нужно?

  • Светодиодные модули для бегущих строк - напрямую несут информацию.Есть несколько видов в разных цветах: белый, красный, синий, зеленый и разноцветный. Еще они различаются шагом между пикселями. И вид защиты: влагостойкая и внутренняя.
  • Блоки питания - предназначены для преобразования напряжения с 220 В на 5 вольт.
  • Провода необходимы для подключения блоков питания и модулей.
  • Шлейфы предназначены для передачи сигнала с материнской платы (контроллера) на светодиоды.
  • Провода 2-1,5 мм предназначены для передачи преобразованного электрического тока от блока к модулю и от модуля к модулю.
  • Магниты необходимы для разной сборки бегущих строк.
  • Алюминиевые профили и уголки после сборки и соединения составляют корпус светодиодного дисплея.

Размер имеет значение

Учитывая назначение бегущей строки светодиода, ее размер важен. Это зависит от алюминиевого профиля, из которого будет изготовлен корпус. Существует три типа:

  • Узкий алюминиевый профиль - оптимально подходит для автомобильной рекламы.
  • Средний алюминиевый профиль - предназначен для построения табло до 6 метров.
  • Широкий алюминиевый профиль - предназначен для шкафов более 6 метров, их размер может длиться бесконечно.

Пошаговая сборка ряда

  1. На ровной поверхности (столе) расположите модули горизонтально, строго слева направо - как указано на самих модулях.
  2. После выкладки необходимого количества модулей их необходимо соединить проводами и шлейфами питания между собой.Для этого в модуле есть необходимые розетки для проводов и шлейфов (всегда красная полоса вверх). Затем подключите модуль к направляющим. Они могут быть однорядными, двух, трех и четырехрядными. Установите направляющие на модули в соответствии с отверстиями для винтов на задней стороне светодиодов и затяните болты.
  3. Подключаем блок питания к контроллеру проводом 2-1,5 мм. Также в нем есть отверстие для крепления шлейфа и проводов. С помощью петли подключите материнскую плату к модулю. Одного блока питания мощностью 40 ампер хватит на 7-8 модулей, но во избежание перегрева и поломок лучше всего брать один блок на 6 модулей.
  4. Если блоков питания несколько, их нужно соединить последовательно.
  5. Далее все должно быть тщательно заклеено. Для этого необходимо смазать все стыки модулей с помощью герметика. Делать это нужно достаточно осторожно. В результате должна получиться герметичная мозаика из светодиодных модулей, соединенных между собой проводами, блоками питания и направляющими.
  6. Теперь можно приступить к сборке корпуса. Благодаря разным размерам профиля вы можете собрать корпус практически любой формы, и вы получите свой работающий светодиод. Своими руками и усилиями вы добьетесь того, что он получит нужный вам дизайн и размер. Все зависит от его предназначения. Для этого алюминиевый профиль следует обрезать до заданных размеров, но уменьшить длину на 2-3 мм. Используя уголки, соберите каркас.
  7. Вставьте подготовленную мозаику из светодиодов в рамку из алюминиевого профиля. В одной стороне корпуса просверлите отверстие для вывода провода питания и USB-вывода.
  8. Из тонкого листа любого металла вырежьте подходящую заднюю стенку.И с помощью шурупов и отвертки прикрепить к основному корпусу. И с помощью герметика замазать все стыки.
  9. Последний этап - программирование готового табло. Программа для светодиодной беговой дорожки может быть разной сложности. Эту операцию можно провести с помощью любого программного обеспечения для бегущих строк.

Если все инструкции и требования соблюдены, должен быть получен светодиод рабочего ходового света. Собрать своими руками, как оказалось, не так уж и сложно!

Типы программирования и назначения

Благодаря возможности программирования бегущей строки, она может нести практически любую информацию.

  • В автобусах и остановках указать маршрут, время прибытия и отправления.
  • В кафе и ресторанах рекламируйте меню или блюдо дня.
  • В банках и обменных пунктах для всеобщего обозрения для выставления обменных курсов.
  • В любом общественном месте ненавязчиво и ненавязчиво рекламируют разные вещи и услуги.
  • Они также оптимально подходят для индикации текущего времени и температуры окружающей среды. Но для этого необходимо встроить в него часы и электронный термометр (датчик температуры).

Программы также могут отличаться друг от друга скоростью воспроизведения указанного текста, способом появления букв и многим другим. При программировании светодиодных дисплеев можно использовать 30 видов различных эффектов.

И в заключение

Как сказал один из великих: «Все гениальное - просто!»

А из вышеперечисленных материалов и оборудования получается отличный светодиод бегущей строки. Создать его своими руками не так уж и сложно, с этой задачей справится практически каждый. Главное, следовать инструкции и не торопиться.

А в том, что он изготавливается самостоятельно, есть ряд его достоинств и преимуществ:

- Вы можете выбрать цвет;

- подобрать оптимальный размер;

- программировать по своему усмотрению;

- и докажи себе, что все возможно.

p >>

Как работают OLED (органические светодиоды)

Криса Вудфорда. Последнее изменение: 5 февраля 2020 г.

Вы помните старый стиль? Телевизоры с электронно-лучевыми трубками (ЭЛТ)? Самые большие были примерно 30–60 см (1-2 фута) в глубину и были почти слишком тяжелыми, чтобы их можно было поднять самим собой. Если вы думаете, что это плохо, вы бы видели, какие были телевизоры. как в 1940-х. ЭЛТ внутри были такими длинными, что пришлось стоять прямо, стреляя своей картиной в потолок, с небольшим зеркало наверху, чтобы загнуть его боком в комнату. Смотреть телевизор в в те дни было все равно что смотреть в перископ подводной лодки! Слава богу за прогресс. Теперь у большинства из нас есть компьютеры и телевизоры. с ЖК-экранами, достаточно тонкими, чтобы их можно было закрепить на стене, и достаточно светлые, чтобы их можно было встроить в портативные гаджеты, например сотовые телефоны. Но дисплеи, сделанные на OLED (органические светоизлучающие диод) технологии даже лучше. Они сверхлегкие, почти как бумага, теоретически достаточно гибкие, чтобы печатать на одежде, и они производят более яркую и красочную картинку. Какие они и как они работают? Рассмотрим подробнее!

Фото: Технология OLED обещает более тонкие, яркие и красочные телевизоры - даже с изогнутые экраны.Фотография изогнутого OLED-телевизора Samsung UHD, любезно предоставленная K & amacr; rlis Dambr & amacr; ns. опубликовано на Flickr под лицензией Creative Commons (CC BY 2.0).

Что такое светодиод?

Фото: светодиоды на электронной панели приборов. Они делают свет контролируемым движением электроны, а не нагревая нить накала. Вот почему светодиоды потребляют гораздо меньше энергии, чем обычные лампы.

светодиода (светодиода) - крошечные цветные световые индикаторы. вы видите на электронных панелях приборов.Они намного меньше, больше энергоэффективный и более надежный, чем старый раскаленный лампы. Вместо того, чтобы зажечь свет, нагревая проволочную нить до тех пор, пока она светится добела (так работает обычная лампа), они светятся светится, когда электроны проходят через специально обработанные ("легированные") твердые материалы, из которых они сделаны.

OLED - это просто светодиод где свет производится («излучается») органическими молекулами. Когда в наши дни люди говорят об органических вещах, они обычно относится к продуктам питания и одежде, произведенным в экологически чистых удобный способ без применения пестицидов.Но когда дело доходит до химия того, как сделаны молекулы, слово имеет полностью другое значение. Органические молекулы просто основаны на линии или кольца атомов углерода, включая такие обычные вещи, как сахар, бензин, спирт, дерево и пластмассы.

Как работает обычный светодиод?

Прежде чем вы сможете понять OLED, полезно понять, как обычный светодиод работает - так что вот краткое резюме. Возьмите две пластины полупроводника. материал (что-то вроде кремния или германия), немного богатый электроны (называемые n-типом) и один немного бедный электронами (если вы предпочитаю, это то же самое, что сказать, что он богат "дырами", где электроны должны быть, что называется р-типом).Присоединяйтесь к n-типу и плиты p-типа вместе, и там, где они встречаются, вы получаете своего рода нейтральная, нейтральная земля, формирующаяся на стыке, где излишки электроны и дырки пересекаются и нейтрализуют друг друга. В настоящее время подключите электрические контакты к двум плитам и включите питание. Если соединить контакты в одну сторону, электроны текут через соединение. от богатых к бедным, в то время как дыры текут в другую сторону, и ток течет через соединение и через вашу цепь. Подключите контактирует в другую сторону, и электроны и дырки не пересекаются; ток вообще не течет. То, что вы здесь сделали, называется перекрестком диод: электронная улица с односторонним движением, пропускающая ток только в одном направлении. Мы объясним все это более ясно и подробно. подробнее в нашей основной статье о диодах.

Рисунок: переходной диод позволяет току течь, когда электроны (черные точки) и дырки (белые точки) перемещаются через границу между полупроводниковым материалом n-типа (красный) и p-типа (синий).

Светодиод - это переходной диод с дополнительной функцией: он светится.Каждый раз электроны пересекают переход, они проникают в отверстия на другой стороне, высвободить излишек энергии и испустить быструю вспышку света. Все эти вспышки производят тусклое непрерывное свечение, при котором светодиоды известный.

Как работает OLED?

Artwork: Расположение слоев в простом OLED-экране.

Светодиоды

работают так же, как обычные диоды и светодиоды, но вместо использования слои полупроводников n-типа и p-типа, в них используются органические молекулы, чтобы произвести свои электроны и дырки.Сделан простой OLED до шести разных слоев. Сверху и внизу есть слои защитное стекло или пластик. Верхний слой называется уплотнением, а нижний слой - подложкой. Между этими слоями есть отрицательный вывод (иногда называемый катодом) и положительный вывод (называемый анодом). Наконец, между анод и катод - это два слоя, состоящие из органических молекул. называется эмиссионным слоем (где излучается свет, который находится рядом с катодом) и проводящий слой (рядом с анодом).

Типы OLED

Существует два разных типа OLED. Традиционные OLED-дисплеи используют небольшие органические молекулы осаждаются на стекле, чтобы произвести свет. Другой тип OLED использует большие пластиковые молекулы, называемые полимерами. Эти OLED-светодиоды называются светоизлучающие полимеры (LEP) или иногда полимерные светодиоды (PLED). Поскольку они напечатаны на пластике (часто с помощью модифицированная высокоточная версия струйного принтера), а не на стекла они тоньше и гибче.

Фото: В OLED тонкие полимеры превращают электричество в свет.Полимеры также могут работать противоположным образом, преобразовывая свет в электричество, как в подобных полимерных солнечных элементах. Фото Джека Демпси любезно предоставлено Министерством энергетики США / NREL (Департамент США Энергия / Национальная лаборатория возобновляемых источников энергии).

Дисплеи

OLED могут быть построены различными способами. В некоторых дизайнах свет предназначен для выхода из стеклянного уплотнения вверху; другие отправляют свои свет через подложку внизу. Большие дисплеи тоже отличаются в том, как пиксели создаются из отдельных элементов OLED.В в некоторых - красный, зеленый и синий пиксели расположены рядом; в другие пиксели накладываются друг на друга, поэтому вы получаете больше пикселей, упакованных в каждый квадратный сантиметр / дюйм дисплея и выше разрешение (правда, дисплей соответственно толще).

Преимущества и недостатки OLED

Фото: телевизоры, компьютерные мониторы и мобильные устройства (ноутбуки и планшеты) постепенно становятся тоньше благодаря технологии OLED. Фотография любезно предоставлена ​​LG Electronics, опубликована на Flickr в 2009 году под лицензией Creative Commons License.

OLED-дисплеи

превосходят ЖК-дисплеи во многих отношениях. Их самое большое преимущество в том, что они тоньше (около 0,2–0,3 мм или около 8 тысячных дюйма по сравнению с к ЖК-дисплеям, которые обычно как минимум в 10 раз толще) и следовательно, легче и намного гибче. Они ярче и не нуждаются в подсветке, поэтому они потребляют гораздо меньше энергии, чем ЖК-дисплеи (которые означает более длительное время автономной работы портативных устройств, таких как мобильные телефоны и MP3-плееры). Если ЖК-дисплеи обновляются относительно медленно (часто проблема, когда дело доходит до быстро движущихся изображений, таких как как спорт по телевизору или в компьютерных играх), OLED-светодиоды срабатывают до 200 раз Быстрее.Они производят более естественные цвета (и настоящий черный) благодаря гораздо большему количеству больший угол обзора (в отличие от ЖК-дисплеев, где цвета темнеют и исчезнут, если вы посмотрите в одну сторону). Будучи намного проще, OLED должны в конечном итоге будет дешевле в производстве, чем ЖК-дисплеи (хотя они новее и дешевле хорошо принятая, технология в настоящее время намного дороже).

Что касается недостатков, одна из широко цитируемых проблем заключается в том, что OLED-дисплеи не работают так долго: деградация органических молекул означала, что ранние версии OLED, как правило, изнашиваются примерно в четыре раза быстрее, чем обычные ЖК-дисплеи или светодиодные дисплеи.Производители прилагают все усилия, чтобы решить это, и это намного меньшая проблема, чем раньше. Другой сложность в том, что органические молекулы в OLED очень чувствительны к вода. Хотя это не должно быть проблемой для отечественных товаров, таких как как телевизоры и домашние компьютеры, это может быть более сложной задачей в портативных устройствах, таких как мобильные телефоны.

Для чего используются OLED?

Фото: телевизоры и телефоны по-прежнему являются наиболее привычным применением OLED, но можно ожидать гораздо большего. за чем нужно следить, поскольку цены становятся все более конкурентоспособными по сравнению со старыми технологиями, такими как ЖК-дисплеи.Фотография изогнутого OLED-телевизора LG, любезно предоставленная K & amacr; rlis Dambr & amacr; ns. опубликовано на Flickr под лицензией Creative Commons (CC BY 2.0).

Технология OLED

все еще относительно новая по сравнению с аналогичными, давно зарекомендовавшими себя такие технологии, как LCD. Вообще говоря, вы можете использовать OLED-дисплеи. везде, где вы можете использовать ЖК-дисплеи, например, на экранах телевизоров и компьютеров а также дисплеи для MP3 и мобильных телефонов. Их тонкость, большая яркость, а лучшая цветопередача предполагает, что они найдут много других интересные приложения в будущем.Их можно использовать для изготовления недорогие, анимированные рекламные щиты, например. Или сверхтонкие страницы для электронных книг и журналов. Как насчет картин на стене? обновить с компа? Планшетные компьютеры со складными дисплеями, которые аккуратно превратить в карманные смартфоны? Или даже одежду с постоянно меняющейся цвета и узоры, подключенные к программному обеспечению визуализатора, запускаемому с вашего iPod!

Компания Samsung начала использовать технологию OLED в своих телевизорах еще в 2013 году, а также в своих смартфонах Galaxy. в следующем году.Apple, изначально доминирующая на рынке смартфонов, до недавнего времени сильно отставал в технологии OLED. В 2015 году после нескольких месяцев слухов были выпущены долгожданные Apple Watch с OLED-дисплеем. Поскольку он был приклеен к высокопрочной стекло, Apple, по-видимому, меньше интересовала гибкость OLED, чем что они тоньше (оставляя место для других компонентов) и потребляют меньше энергии, чем ЖК-дисплеи, предлагая значительно более длительный срок службы батареи. В 2017 году iPhone X стал первый смартфон Apple с OLED-дисплеем.Несмотря на ажиотаж, потребители относились к мобильным устройствам с OLED-экранами меньше энтузиазма, отчасти потому, что ЖК-дисплеи по-прежнему значительно дешевле.

Кто изобрел OLED?

Органические полупроводники были открыты в середине 1970-х годов Аланом Хигером, Аланом МакДиармидом и Хидеки Ширакавой, которые разделили Нобелевскую премию по химии в 2000 году за свою работу. Первый эффективный OLED, описываемый как «новое электролюминесцентное устройство ... созданный с использованием органических материалов в качестве излучающих элементов», был разработан Чинг Тангом и Стивеном Ван-Слайком, работавшими тогда в исследовательских лабораториях Eastman Kodak в 1987 году.Их работа, хотя и новая, основана на более ранних исследованиях электролюминесценции, о которой впервые сообщил в органических молекулах французский физик Андре Бернаноз в 1950-х годах. К 1970 году Дигби Уильямс и Мартин Шадт сумели создать то, что они назвали «простым органическим электролюминесцентным диодом» с использованием антрацена, но только после работы Танга и Ван Слайка в 1980-х годах технология OLED стала по-настоящему практичной.

Модели и методы ползучего подъема

1. Введение

Стремление к более эффективным газовым турбинам и соответствующее сокращение выбросов парниковых газов требует, чтобы существующие газовые турбины работали при более высоких суровых температурах.Однако эта цель ограничена ограничением материалов, используемых в таких суровых условиях, что в конечном итоге может привести к деформации и выходу из строя этих компонентов. Чтобы избежать таких катастрофических отказов и повысить эффективность, в будущих конструкциях должны использоваться новые или улучшенные системы сплавов с улучшенными температурными характеристиками. Одним из ключевых свойств материала, от которого зависит срок службы многих компонентов газовой турбины, является ползучесть. Детальное понимание поведения материалов при ползучести считается важным требованием.Однако понимание и прогнозирование свойств ползучести - очень важная задача для исследователей, которая лежит в основе данной главы. Таким образом, текущие исследования будут тщательно сконцентрированы и изучены долгосрочные прогнозы ползучести материалов, а также их поведенческие характеристики под воздействием приложенных напряжений и температур.

Ползучесть определяется как пластическая деформация материалов под действием высоких напряжений и температур в течение длительного времени, что в конечном итоге приводит к разрушению.Вообще говоря, проблемы, связанные с нарушением ползучести и чрезмерной деформацией, возникают при температурах, равных половине температуры плавления TM материала или чуть выше нее. Можно было бы избежать проблем с ползучестью, выбрав материалы с высокими температурами плавления или поддерживая рабочие температуры далеко от тех, при которых могла бы иметь место ползучесть, обычно менее одной трети температуры плавления материала. Однако эти простые решения не дают исчерпывающего и убедительного ответа на проблему.С одной стороны, материалы с высокими температурами плавления могут быть разработаны и использованы, но все же будут демонстрировать деформацию ползучести при высоких напряжениях и температурах, встречающихся в таких применениях. С другой стороны, если температура снижается до менее чем одной трети температуры плавления, это, в свою очередь, приведет к снижению эффективности, что нежелательно в этих применениях. Таким образом, стадия проектирования является важной частью производственного процесса, в которой необходимо принимать решения, чтобы избежать длительных отказов из-за ползучести [1].

На этапе проектирования необходимо провести всестороннее исследование и анализ поведения материала, прежде чем этот материал будет рассматриваться для конкретного применения. Для некоторых приложений этого может быть достаточно, но для фундаментальных исследований поведения ползучести должны быть доступны полные кривые ползучести. С этой целью испытания на ползучесть могут проводиться при различных напряжениях и температурах, чтобы предоставить проектировщику необходимую информацию для изучения и анализа долгосрочного поведения материалов под воздействием приложенных напряжений и температур.Поскольку нецелесообразно проводить испытания на ползучесть в течение всего срока службы некоторых реальных приложений, особенно когда срок службы может составлять, например, от 20000 до 120000 часов, как в приложениях для выработки электроэнергии, определение консервативного и приемлемого метода экстраполяции коротких значений Срок измерения является важной целью. В качестве альтернативы для аэрокосмических приложений, где более желательно время до определенного процента деформации, этот метод также должен обеспечивать точные прогнозы поведения ползучести на основе этого критерия.Начиная с этого момента, было разработано множество методов экстраполяции с целью прогнозирования длительной ползучести материалов без необходимости проведения практических испытаний, которые могли длиться многие годы, прежде чем можно было определить размеры и изготовить необходимые компоненты. Сведение к минимуму масштабов этих более крупных тестов, в свою очередь, снизит стоимость и сэкономит время, необходимое для таких долгосрочных тестов. Следовательно, эти прогнозы требуют наличия краткосрочных данных из различных типов испытаний на ползучесть в тех же условиях, что и фактическое применение.Методы экстраполяции должны быть приняты во внимание, что ползучесть является критической функцией напряжения и температуры, то есть относительно небольшое изменение любой из этих величин может существенно повлиять на срок службы материала. Эти методы используются для прогнозирования поведения как при ползучести-разрыве, так и при деформации при ползучести, при этом первому уделялось больше внимания, чем второму, в результате более серьезных последствий хрупких разрушений, то есть внезапного разрушения по сравнению с пластичным. отказы, то есть избыточная деформация [2].

2. Обзор параметрических методов ползучести

Было предложено множество подходов в попытке предсказать долговременные свойства ползучести на основе краткосрочных измерений ползучести, чтобы сократить масштабы времени и затраты, необходимые для получения таких долгосрочных данных. . Каждый из этих подходов представляет собой методику, с помощью которой данные о кратковременной ползучести-разрыве могут быть экстраполированы с использованием параметра время-температура. Эта концепция основана на предположении, что все данные о ползучести для данного материала могут быть наложены друг на друга, чтобы получить единую «эталонную кривую», на которой напряжение отображается в зависимости от параметра, который содержит и объединяет время и температуру.Основываясь на этой эталонной кривой, ее можно построить только с использованием доступных краткосрочных измерений; Тогда может быть получена экстраполяция на более длительное время. Эти параметрические методы играют ключевую роль на этапе проектирования, на котором высокотемпературные компоненты разрабатываются в соответствии с нормами, которые предназначены для обеспечения определенного срока службы. Как правило, эти проектные нормы определяют максимально допустимое напряжение, которое может существовать в компоненте в течение ожидаемого расчетного срока службы. Это допустимое расчетное напряжение, которое является комбинированной функцией времени, температуры и материала, обычно основывается на напряжении разрыва, необходимом для обеспечения ожидаемого расчетного срока службы.Возникает соблазн сделать вывод, что установка будет обеспечивать удовлетворительную работу до расчетного срока службы, но не намного дольше него. По этой причине можно определить две отдельные части срока службы, а именно: (а) первоначальный расчетный срок службы, который обычно может составлять 100 000 ч, и (б) безопасный экономический срок службы. Хотя на последнее обычно не влияют нормы проектирования, его можно рассматривать как значительную часть общего срока службы. Более того, из-за зависящего от времени характера свойств материалов при высоких температурах и того факта, что окончательный отказ, таким образом, является неявным, всегда необходимо учитывать критерий окончания срока службы «запроектированный».Поскольку время, необходимое для роста трещины, может быть очень коротким, продление срока службы является безопасным только в пределах временного масштаба для зарождения трещины, если рост дефекта не отслеживается [3].

В целом, современные методы обычно включают два подхода, а именно: (1) методы, которые включают сбор и мониторинг рабочих параметров, использование стандартных данных о материалах и правила долей срока службы и (2) методы, основанные на проверке после выхода в отставку. и испытания, которые требуют прямого доступа к исследуемому компоненту для отбора проб и измерений [3].Эти параметрические методы имеют большое преимущество, по крайней мере теоретически, в том, что для построения требуемой эталонной кривой требуется лишь относительно небольшой объем данных. Некоторые из этих подходов доказали свою пригодность для прогнозов ползучести, предоставив удовлетворительные результаты, тогда как другие не смогли дать точных долгосрочных прогнозов.

2.1. Обзор степенного закона

Степенный закон представляет собой комбинацию температурных и напряженных зависимостей скорости ползучести, которые описываются соответственно законами Аррениуса и Нортона.В этих двух законах скорость вторичной деформации с используется для описания скорости ползучести материалов следующим образом [1]:

  • Закон Аррениуса: В качестве скорости деформации с , увеличивается с увеличением температуры, T, прямая зависимость может быть получена при построении графика (ln s ) против (1 / T), как показано на рисунке 1 (a). Таким образом;

έsαexp − Qc / RTE1

Рис. 1.

Вторичная зависимость скорости ползучести от температуры (а) и напряжения (б) соответственно.

где Qc - энергия активации ползучести, R - газовая постоянная.

  • Закон Нортона: Поскольку скорость деформации, с , увеличивается с увеличением напряжения, σ, можно получить еще одно прямолинейное соотношение при построении графика (ln s ) против (ln σ), как показано на рисунке 1 (б). Таким образом;

έsασnE2

где n - показатель степени напряжения. Объединяя эти два закона вместе, то есть уравнения. (1) и (2) дает уравнение степенного закона в виде [1]:

έs = Aσnexp − Qc / RTE3

, где A - постоянная.

Также предполагалось, что значения Qc и n постоянны, но, фактически, после дальнейших исследований было обнаружено, что их значения меняются в зависимости от механизма ползучести в различных режимах напряжения и температуры [4]. Величина Qc связана с температурой, согласно формуле. (1) и Рисунок 2 (a), так что Q 1 и Q 2 представляют значение Qc при высоких температурах (из-за потока вакансий через решетку) и низких температурах (из-за потока вакансий вдоль границ зерен) соответственно [1].С другой стороны, значение n связано с напряжением, согласно формуле. (2) и рис. 2 (b), так что n 1 и n 2 представляют значение n при высоких напряжениях (из-за ползучести дислокаций) и низких напряжениях (из-за диффузионной ползучести) соответственно [1].

Рис. 2.

Переход (a) Qc и (b) n, относительно температуры и напряжения, соответственно.

Согласно Wilshire и Scharning [5, 6], при испытаниях на ползучесть сталей с содержанием 9–12% хрома было обнаружено, что значения Qc и n изменяются с увеличением температуры и уменьшением напряжения.Следовательно, можно сделать вывод, что существует изменение значений Qc и n, используемых в уравнении степенного закона, в зависимости, соответственно, от режимов температуры и напряжения во время процесса ползучести. По этой причине, а также поскольку эти значения изменяются непредсказуемым образом, уравнение степенного закона не позволяет точно оценить длительную прочность на разрыв путем экстраполяции краткосрочных измерений [5, 6]. Кроме того, использование этих соотношений для экстраполяции приведет к переоценке фактических долгосрочных характеристик, рис. 3, что может привести к значительным ошибкам в прогнозировании поведения ползучести и, таким образом, к катастрофическим последствиям.Если определенный метод не может точно предсказать поведение ползучести, последствия будут менее серьезными, если метод будет недооценивать фактические измерения, а не переоценивать их, так как недооценка сохранит срок службы компонентов в пределах безопасных условий эксплуатации.

Рис. 3.

Экстраполяция с использованием степенного закона дает завышенную оценку фактических результатов.

2.2. Обзор методологии Ларсона-Миллера (LM)

Этот параметрический подход является одним из методов, используемых для прогнозирования данных о разрушении металлов под напряжением.Первоначально оно было получено из соотношения Аррениуса при постоянном напряжении и, следовательно, постоянном показателе напряжения n, но при переменных значениях T и Qc, что дало окончательную форму этого отношения как [7]:

PLM = fσ = TCLM + logtfE4

, где C LM и P LM - константа и параметр Ларсона-Миллера соответственно. Параметр P LM может использоваться для наложения семейства кривых разрыва в единую эталонную кривую [2]. Константа C LM включает в себя постоянную Монкмана-Гранта M [8], которая является функцией Qc, которая, как было доказано в других работах [2, 5, 6], является функцией напряжения.График lg t f от 1 / T при постоянных напряжениях, рисунок 4, для некоторых экспериментальных данных дал прямые линии наклона P LM и пересечение - C LM [9].

Рисунок 4.

Определение постоянной Ларсона-Миллера.

Этот метод был дополнительно изучен Кривенюком и Мамузичем [10], которые описали константу C LM как:

CLM = T / ΔTm′logσ1 / σ2E5

, где σ 1 и σ 2 равны соответствующие напряжения при постоянном значении времени из двух прямолинейных кривых разрушения под напряжением (SR), испытанных при T 1 и T 2 (где T 2 = T 1 + ΔT), а m ′ - величина, обратная величине наклон кривой SR при температуре T 1 при выбранном значении времени.Когда значение C LM было оценено на основе данных двух прямолинейных кривых SR при температуре T 1 и T 2 , было обнаружено, что значение C LM зависит от положения двух кривых. относительно друг друга. Другими словами, если кривые были параллельны, это означает, что C LM постоянна. Но если наклон изменился от одной кривой к другой, то по мере увеличения времени до разрыва значение логарифма в формуле. (5) также возрастает, что приводит к значительной зависимости C LM от времени.Следовательно, для эквидистантных кривых зависимость константы C LM от времени слабая, тогда как для кривых, отличающихся наклоном, она может стать резкой [10].

Ларсон и Миллер сделали еще один шаг в своем первоначальном предложении, предположив, что значение константы C LM может быть принято равным 20 для многих металлических материалов [7, 11]. Однако было обнаружено, что значение этой постоянной варьируется от одного сплава к другому, а также зависит от таких факторов, как холодная обработка, термомеханическая обработка, фазовые переходы и / или другие структурные модификации [11].Более того, большинство применений параметра Ларсона-Миллера выполняется путем первого вычисления значения C LM , которое обеспечивает наилучшее соответствие исходных данных, что означает, что C LM рассматривается как «константа соответствия» на основе метод проб и ошибок вместо того, чтобы быть физически значимой константой. Например, в одном исследовании [11] показано, что значение этой константы для конкретных алюминиевых сплавов колеблется от 13 до 27.

При исследованиях тугоплавких и жаропрочных сталей и сплавов Кривенюком и Мамузичем [10] часто проводятся расчеты. дали значительно более низкие значения константы C LM , чем обычно используемое значение 20.В этих исследованиях различие в значениях этой постоянной было в основном результатом зависимости этой постоянной от времени. Кроме того, тугоплавкие металлы в первую очередь изучались при коротких временах нагружения, тогда как жаропрочные материалы исследовались при более длительных временах нагружения, что привело к более высоким значениям C LM для последнего согласно формуле (5). В соответствии с этими выводами Чиполла и Габрел [12] обнаружили огромное завышение напряжений, когда уравнение Ларсона-Миллера использовалось для высокохромистой стали (марка 91) при всех температурах, особенно при 600 ° C.Следовательно, требование физического реализма экстраполяции не было полностью выполнено с помощью этого метода, который является менее консервативным и, по-видимому, менее способен описать сильную кривизну между режимами низкого и высокого напряжения.

Уравнение Ларсона и Миллера было рассмотрено Уилширом и Шарнингом [5, 6] для сталей с содержанием 9–12% хрома. Хотя было общепризнанным, что C LM следует принимать за 20, данные, совпадающие с кривыми графиками LM, часто были лучше с другими значениями, где в случае хромистых сталей наилучшее соответствие было получено, когда C LM было 36 вместо 20.Эта разница в значении C LM объяснялась тем фактом, что это функция от Qc, которая сама по себе является «переменной». Таким образом, результаты Ларсона и Миллера согласуются только с теоретическим уравнением низкотемпературной деформации и не могут точно описать высокотемпературные свойства.

Очень логичное объяснение было дано Ларком и Инглисом [13], которые предположили, что если два разных материала были испытаны при одной и той же температуре T и разорвались одновременно, t f , то, если значение C LM был одинаковым для обоих материалов, уравнение.(4) даст одно и то же значение для P LM , даже если, как в общем случае, напряжение, вызывающее разрушение, различно для каждого материала. Следовательно, если значение C LM считается «предположительно» равным 20, как предложили Ларсон и Миллер, то это предположение будет означать, что при одинаковых условиях испытания время разрушения будет одинаковым для всех материалов, что очевидно неприемлемо. Кроме того, это предложение также означает, что если для данного материала установлен набор кривых разрушения при напряжении при различных температурах, то в том же диапазоне температур эти кривые будут действительны для любого другого материала при условии, что только шкала напряжений изменено [13].

Графический метод, рис. 4, рекомендованный Ларсоном и Миллером для определения числового значения C LM , оказался совершенно неудовлетворительным [13]. Это было основано на том факте, что, по крайней мере, одна пара линий пересекается при значении log t f , значительно отличающемся от других пар, и это, в сочетании с тем фактом, что личный выбор учитывается при рисовании связанных кривых. с базовыми данными log σ / log t f , увеличивает сомнения в приемлемости этого метода для определения значения C LM [13].Другая критическая оценка этого метода, задокументированная Мерри [14], пришла к выводу, что разные кривые, которые представляют изменения параметра Ларсона-Миллера в зависимости от начального напряжения при разных температурах, очень редко совпадают. Также было замечено, что значение C LM может варьироваться от 2 до 55, очень часто по отношению к начальному напряжению. В соответствии с этой оценкой, другое исследование, также задокументированное Мерри [14], показало, что константа C LM изменяется в зависимости от материала, температуры испытания и начального напряжения.Наряду с этими исследованиями, в другой обширной работе, выполненной Пенни и Марриоттом [2] по методу Ларсона-Миллера, говорится, что этот метод стоит отдельно как наименее точный из всех методов, как в отношении корреляции, так и экстраполяции, где ошибки, возникающие в результате его использования, являются важно даже при наличии данных хорошего качества.

Следовательно, эту параметрическую формулу можно было использовать только в очень ограниченной степени для экстраполяции времени, температуры, напряжения и удлинения, поскольку значение C LM оказалось переменным.Более того, неизвестная кривизна параметрических графиков уравнения Ларсона-Миллера делает экстраполяцию данных ненадежной. Следовательно, даже после завершения испытаний продолжительностью до 30 000 часов этот параметрический метод не позволяет однозначно определить прочность на разрыв 100 000 часов.

2.3. Обзор методологии Мэнсона-Хаферда (MH)

Мэнсон и Хаферд [15] разработали линейную зависимость время-температура для экстраполяции данных ползучести и разрушения под напряжением. Методология Мэнсона-Хаферда (MH) была разработана для устранения ошибок, вносимых методом Ларсона-Миллера, который предполагает фиксированное значение константы, используемой в его уравнении, что приводит к неточностям в прогнозировании срока ползучести [2, 15].Этот метод предполагает одну и ту же начальную точку установившейся ползучести, в которой преобладает поведение степенного закона, но позже учитывает, что логарифм времени изменяется линейно с температурой испытания при постоянном начальном напряжении, согласно [14, 15]:

logt = a-PMHTE6

, где t - время (либо время до разрушения, t f , либо до определенного уровня деформации, t ε ), a = log t a + P MH T a (где t a , P MH и T a - время Мэнсона-Хаферда, параметр и температурные константы соответственно), T - температура испытания на абсолютную ползучесть, а точка (T a , t a ) - это точка пересечения прямых линий, соответствующих различным линиям изострессов.Следовательно, параметр Мэнсона-Хаферда, P MH , определяет две константы по сравнению с параметром Ларсона-Миллера, который включает только одну константу. Переставляя уравнение. (6) дает [14, 15]:

PMH = fσ = logt − logta / T − TaE7

Согласно предложению Мэнсона и Хаферда, параметр P MH , таким образом, может быть получен графически из точки пересечения экстраполированные линии изо-напряжения при построении графика t f в зависимости от T. Кроме того, построение графика зависимости P MH от напряжения σ заставит все данные ползучести свернуться на единую «эталонную кривую».Уравнение этой кривой затем может быть определено методом аппроксимации кривой, который дает уравнение, связывающее время с заданным процентом ползучести, температуры и напряжения [15].

В согласии с Мэнсоном и Хаферд в другом месте [14] постулировалось, что параметр P MH был получен из приблизительно линейной зависимости, обнаруженной экспериментально между log t f и T, а также из тенденции данных, которые сходятся в общей точке (T a , t a ).Таким образом, этот параметр измеряет наклон прямых линий, полученных для заданных значений напряжения. Значения T a и log t a , которые наилучшим образом соответствуют данным, различаются для разных материалов [14]. Мэнсон и Хаферд показали, что значения T a для большинства материалов варьировались от 0 ° F (-17,78 ° C) до 200 ° F (93,3 ° C), тогда как значения t a заметно варьировались [15]. Хотя отдельные значения T a и log t a могут быть найдены, универсально согласованы и использованы с удовлетворительными результатами, эта возможность еще не была продемонстрирована.Они также добавили, что с этим параметром, как и с параметром LM, можно ожидать точных результатов, только если для каждого материала используются правильные значения констант. Однако изменение значения T a и log t a внесло много ошибок в экстраполяцию краткосрочных данных, как это было обнаружено с помощью подхода LM. Мюррей и Трумэн [16] также рассмотрели методику MH и получили новые значения T a и log t a , которые точно соответствовали данным для аустенитных сталей, использованных в эксперименте.Они также обнаружили, что значения полученных констант отличаются от стандартных значений, предложенных Мэнсоном и Хаферд. Наряду с Мюрреем и Трумэном разные значения этих двух констант были получены в других работах [17, 18], когда эксперименты проводились на разных сталях.

Преимущество параметра MH заключается в том, что его можно использовать для различных материалов и в разное время, которое может быть либо временем до определенного процента деформации ползучести, либо временем разрушения. Однако числовые значения констант MH, считанные с графиков log t f от T, недостаточно точны, если не доступны очень полные экспериментальные данные.Кроме того, с помощью этого метода прогнозирование значений напряжения и времени за пределами температурного диапазона, на котором основаны величины констант, может привести к значительным ошибкам [13]. Оценка, проведенная Pink [19], показала, что ни один из методов не имеет последовательной физической основы и что очевидный успех определенной процедуры является результатом ее применения только при определенных обстоятельствах. Кроме того, было добавлено, что, с одной стороны, метод Ларсона и Миллера, например, показывает лучшую согласованность с процессами деформации, происходящими при низких температурах, и, таким образом, предлагает лучшие результаты при экстраполяции этого типа данных.С другой стороны, метод Мэнсона и Хаферда не имеет физического смысла, но по совпадению описывает сложную картину деформации, управляемую несколькими механизмами, и, таким образом, более надежен для долгосрочного прогнозирования данных, полученных при более высоких температурах.

Все эти методы были предложены только для анализа данных испытаний на ползучесть, поскольку в литературе нет упоминания об использовании данных испытаний на растяжение в горячем состоянии, например, при анализе с использованием этих методов [18].Следовательно, и на основании этих фактов, применимость этого метода ограничена условиями, в соответствии с которыми проводится испытание, и, таким образом, необходимо провести дальнейшие исследования, чтобы улучшить его способность прогнозировать долговременные свойства ползучести. перед принятием его результатов.

2.4. Обзор методологии Орр-Шерби-Дорна (OSD)

Методика Орра-Шерби-Дорна (OSD) [20] включает параметр время-температура, основанный на параллельности линий изонапряжения на склоне, который представляет собой Orr -Постоянная Шерби-Дорна, C OSD .В этой методологии поменялись местами допущения техники Ларсона-Миллера. Другими словами, константа уравнения Ларсона-Миллера C LM стала функцией напряжения, тогда как параметр P LM стал константой [2, 14]. Основываясь на этих новых предположениях, отношение LM (уравнение (4)) можно перестроить, чтобы получить уравнение OSD как [20]:

POSD = fσ = logtf − COSD / TE8

, где P OSD и C OSD - это параметр и константа Орра-Шерби-Дорна, соответственно, T - абсолютная температура испытания на ползучесть, а t f - время до разрушения.Основа методологии прогнозирования срока службы OSD заключается в том, что энергия активации Qc остается постоянной по всей кривой ползучести с относительно небольшими подтверждающими данными [20]. Однако, поскольку константа C OSD включает в себя энергию активации Qc, то любые изменения Qc будут, таким образом, гарантировать, что наложенные параметрические графики будут нелинейными [5, 6]. Действительно, есть свидетельства того, что в некоторых случаях энергия активации ползучести, по-видимому, систематически увеличивается через первичную область [21].

Чтобы подтвердить изменение значения C OSD , Мюррей и Трумэн провели испытания [16] и построили графики зависимости log t f от 1 / T при постоянных значениях напряжения. Также были рассчитаны градиенты этих графиков, то есть значения C OSD . В конце концов, было обнаружено, что, несмотря на разницу между значениями C OSD , полученными экспериментально, и значениями, предложенными Орром, Шерби и Дорном, данные были подогнаны с разумной точностью [16].Поскольку наклон результирующего log t f относительно линии 1 / T будет числовым значением C OSD , Орр, Шерби и Дорн предложили, что смежные кривые log σ / log t f будут иметь вид равноудалены друг от друга по шкале времени [13]. Следовательно, в принципе, необходимо провести только одну линию log t f против 1 / T при постоянном напряжении, чтобы определить значение постоянной C OSD , хотя на практике средний наклон линий, соответствующих к разным уровням стресса.Однако было обнаружено, что получить такие линии практически невозможно, и, как следствие, другой метод определения значения C OSD был использован в другом месте [13]. В статье, опубликованной Mullendore [22], выявлены определенные ограничения в методах, использующих только один параметр время-температура, как, например, в методе OSD, и это стало особенно очевидным в случаях, когда присутствовали структурные нестабильности. Также было добавлено, что из-за множества скоростных процессов, влияющих на сопротивление ползучести сложных сплавов при высоких температурах, абсолютно невозможно, чтобы один параметр точно описал все задействованные свойства ползучести.Был также проведен обзор некоторых жаропрочных сплавов, в котором было обнаружено, что критерий постоянного наклона линий, заданный методологией ODS, был даже менее точным, чем допущение метода LM [22]. Другая критическая оценка, задокументированная Мерри [14] и проведенная Гарофало [8, 23], показала, что при каждой температуре испытания могла быть найдена отдельная кривая в зависимости от начального напряжения, которая представляет вариации этого метода, а также два других метода Ларсона-Миллера и Мэнсона-Хаферда.Это приводит к выводу, что изученные параметры являются функциями не только напряжения, но и других параметров, участвующих в процессе. Таким образом, этот метод считается косвенным и недостаточно учитывающим для более длительных испытаний [24]. Согласно Броццо [25], график зависимости логарифма минимальной скорости ползучести от обратной абсолютной температуры при постоянных напряжениях должен давать серию прямых линий. Те же результаты должны быть получены, если логарифм времени до разрушения сопоставлен с той же переменной, поскольку он линейно связан с минимальной скоростью ползучести.Следовательно, можно было интерпретировать параметры ODS и LM в терминах этих графиков. Однако обычно наблюдались заметные отклонения от заявленной линейности, за исключением, возможно, ограниченного диапазона температур. Причины, по которым не удается решить эту проблему с помощью уравнения скорости процесса, можно легко определить по возможности деформации металла или сплава в соответствии с различными механизмами ползучести, сопровождаемыми различными энергиями активации, и вероятностью возникновения некоторых металлургических процессов. меняется во время ползучести.Наряду с этими находками, многие исследователи получили прямые доказательства того, что металлы и твердые сплавы могут подвергаться пластической деформации по-разному в зависимости от температуры и условий скорости деформации [25].

Следовательно, на основе этих исследований, эта методология должна включать больше материалов и различных процессов, чтобы построить полное и исчерпывающее соглашение о значении ее констант и линейности графиков, которые подразумевает ее уравнение.

2.5. Обзор методологии Manson-Succop (MS)

Методология Manson and Succop (MS) [26] идентифицируется анализом линий изострессов на графике log t f в зависимости от T. The Manson-Succop Параметр P MS был основан на параллельности этих линий наклона, который представляет постоянную Мэнсона-Суккопа, C MS , и дается формулой [26]:

PMS = fσ = logtf + CMSTE9

Этот метод, в дополнение к другим методам, был рассмотрен Жарковой и Ботвиной [27], которые подтвердили, что во время длительных испытаний на ползучесть механизмы разрушения менялись в зависимости от приложенного напряжения и времени нагружения.В связи с этим они заявили, что разрушение при высоких приложенных напряжениях было чисто межкристаллитным, при средних приложенных напряжениях оно также было межкристаллитным, но возникло в результате образования клиновых трещин, а также было межкристаллитным при низких напряжениях, но было результатом образования и развития пор по границам зерен. Смена механизмов разрушения привела к появлению точек перегиба на кривых длительной прочности [27]. Известные параметрические методы время-температура, такие как методы Ларсона-Миллера, Дорна, Мэнсона-Суккопа, Мэнсона-Хаферда и многие другие, были основаны на соотношениях с фиксированными значениями констант в широком диапазоне температур и длительностей разрушения, которые, в свою очередь, игнорировали изменения механизмов разрушения и приводили ко многим ошибкам и завышенным оценкам долговечности ползучести.По этой причине эти методы не обязательно надежны для прогнозирования срока ползучести [27].

2.6. Обзор методологии Мэнсона-Брауна (МБ)

В целом, поскольку сгенерированные данные не обязательно показывают линейный тренд в своем поведении, тогда необходимо использовать более сложные функции для соответствия этим данным. Простейшей функцией с регулируемой степенью кривизны является степенная функция. Следовательно, на самом деле неудивительно обнаружить генерацию нелинейных параметров, содержащих функциональные формы предыдущих линейных параметров, возведенных в некоторую степень.Параметр который

11 Загадочные оптические иллюзии и как они работают

Оптические иллюзии забавляли и разочаровывали людей на протяжении десятилетий. Хотя оптические иллюзии часто рассматриваются как источник удовольствия, они могут многое рассказать нам о нашем зрении и нервных системах.

Ниже представлены некоторые из самых загадочных оптических иллюзий всех времен и объяснения того, как они обманывают ваш разум.

1. Иллюзия Эббингауза: все дело в контексте

Эта иллюзия, также известная как круги Титченера, проверяет ваше восприятие размера.Хотя эта иллюзия была открыта и названа в честь Германа Эббингауза, наиболее распространенное изображение этой иллюзии было создано Эдвардом Б. Титченером.

На изображении Титченера два круга равного размера. Один круг окружен кольцом из больших кругов, а другой круг окружен кольцом из меньших кругов. Хотя оба центральных круга имеют одинаковый размер, один кажется меньше другого с добавлением дополнительных кругов.

Считается, что причина этого несоответствия кроется в том, как мы воспринимаем размер.Исследования показали, что наше восприятие размера зависит от контекста. Изменяя контекст, в котором показаны оба круга, меняется наше восприятие их относительных размеров.

Источник: AlexWorth91 / Wikimedia Commons

2. Сиреневый преследователь: остаточное изображение и исчезновение Трокслера

Этот цикл изображений, широко известный как иллюзия Пак-Мэна, заставлял людей ломать голову с 2005 года. Созданный Джереми Хинтоном, Иллюзия состоит из двенадцати точек, обычно сиреневого или пурпурного цвета.Точки размещены на сером фоне с черным крестом в центре. Одна точка исчезает на долю секунды, а затем снова появляется, действие, которое повторяется по часовой стрелке во всех точках.

Зрителям приказывают смотреть на крест в центре кольца, и в этот момент они наблюдают за двумя происходящими событиями: во-первых, зеленая точка появляется в отсутствие исчезнувшей точки. Во-вторых, зеленая точка постепенно стирает оставшиеся сиреневые точки, пока все, что остается, не превращается в зеленую точку, движущуюся по цепи.

Объяснение этой иллюзии поистине увлекательно. Зеленая точка появляется благодаря эффекту, известному как остаточное изображение. Палочки и колбочки в наших глазах приспосабливаются к исчезновению сиреневых точек через несколько секунд и устают. В отсутствие лиловой точки наши глаза сталкиваются с конусами, которые обрабатывают цвета на противоположном конце спектра; в данном случае зеленый.

Окончательное исчезновение всех лиловых точек произошло благодаря феномену, известному как увядание Трокслера.Поскольку сиреневые точки появляются только в нашем периферийном зрении, их движения недостаточно значительны, чтобы задействовать новые нейроны нашей зрительной системы, и, таким образом, кажется, полностью исчезают.

Источник: TotoBaggins / Wikimedia Commons

3. Иллюзия движения: видеть движение там, где его нет

Оптические иллюзии, создающие иллюзию движения, являются одними из самых распространенных и популярных. Вы можете быть удивлены простотой объяснения этих иллюзий.

Иллюзии движения обычно работают, представляя узор, состоящий из высококонтрастных цветов или тонов. Эти контрастирующие аспекты одновременно запускают разные нейронные сигналы, что приводит к эффекту обнаружения движения, когда фактически движения нет.

Источник: Fiestoforo / Wikimedia Commons

4. Вращающийся танцор: управляйте танцором своим разумом

Одна из иллюзий, которая постоянно распространяется в сети, - это вращающаяся танцовщица. Вращающийся танцор изображает силуэт танцора, вращающегося на одном месте.Однако, движение танцора по часовой стрелке или против часовой стрелки, очевидно, может быть изменено зрителем по желанию.

Эта иллюзия была создана в 2003 году Нобуюки Каяхара и с тех пор вызывает недоумение людей в сети. Ключ к иллюзии в отсутствии визуальных подсказок относительно глубины, а также в неоднозначности анатомии танцора. Эта визуальная неоднозначность известна как мультистабильное восприятие. Тело танцора и окружение слишком неоднозначны для восприятия нашей визуальной системой, поэтому мы в конечном итоге воспринимаем изображение в чередующихся, конфликтующих состояниях.

Источник: Нобуюки Кайахара / Wikimedia Commons

5. Вертикально-горизонтальная иллюзия: удивительно простая головоломка

Вертикально-горизонтальная иллюзия - одна из самых визуально простых оптических иллюзий, с которыми вы, вероятно, столкнетесь. Он имеет горизонтальную линию, разделенную пополам вертикальной линией. Хотя большинство зрителей воспринимают вертикальную линию как более длинную, на самом деле они одинаковой длины.

Хотя точная причина этого явления неизвестна, было высказано предположение, что расположение вертикальной линии запускает наше восприятие глубины, заставляя нас воспринимать вертикальную линию как находящуюся дальше от нас, чем горизонтальную линию, и, следовательно, более длинную. .

Источник: S-kay / Wikimedia Commons

6. Треугольник Канижи: иллюзорные контуры и восприятие глубины

Треугольник Канижи - известный пример иллюзорных контуров. Иллюзорные контуры относятся к воспринимаемому присутствию края или контура, когда их нет. Такое восприятие создается наличием отдельных форм и краев, расположенных таким образом, чтобы предполагать наличие определенного контура.

В случае с Треугольником Канижи три так называемых «конфигурации Пакмана» и три открытых угла создают иллюзию белого треугольника.В этих иллюзиях иллюзорная форма обычно выглядит ярче и ближе к зрителю.

Это связано с тем, что конфигурации Pac-Man запускают наше восприятие глубины, заставляя наши визуальные системы воспринимать конфигурации и дальше и, таким образом, темнее, чем треугольник. С помощью этих воспринимаемых сигналов глубины создается иллюзия близкого и яркого треугольника.

Источник: Fibonacci / Wikimedia Commons

7. Ваза Рубина: организация фигуры-фона и назначение граней

Разработанная Эдгаром Рубином в 1915 году иллюзия вазы Рубина - одна из самых известных оптических иллюзий в мире.Изображение изображает то, что можно воспринимать как декоративную вазу, или как две грани в боковом профиле, обращенные друг к другу.

Ключ к этой иллюзии объясняется принципом организации фигуры на фоне. Это то, что позволяет нам воспринимать объекты как фигуры и как фон. Однако в иллюзии «Вазы Рубина» фигура меняется со сдвигом перспективы.

При просмотре черной области в качестве фона ваза становится фигурой. В свою очередь, если рассматривать белую область в качестве фона, лица становятся фигурами.

Источник: Brocken Inaglory / Wikimedia Commons

8. Иллюзия утки и кролика: неоднозначные изображения и видение среднего уровня

Это изображение впервые появилось в 1892 году и с тех пор вызывает недоумение и забавляет людей. Головоломка с уткой или кроликом работает на принципах нашего восприятия неоднозначных изображений и на процессах зрения среднего уровня.

Зрение среднего уровня - это точка, в которой наш мозг группирует визуальную информацию на основе своей способности находить края изображения.Однако в случае неоднозначных изображений эти края нечеткие, и мы можем воспринимать два противоположных изображения в одном изображении. По этой причине мы можем видеть либо кролика, либо утку, в зависимости от того, на каком изображении мы хотим сосредоточиться.

Источник: Public Domain / Wikimedia Commons

9. Иллюзия Мюллера-Лайера : какая линия длиннее?

Вы почти наверняка сталкивались с этой оптической иллюзией в прошлом. Эта серия линий, разработанная Францем Карлом Мюллер-Лайером в 1889 году, является одной из самых узнаваемых иллюзий, когда-либо созданных.

Обычно зрителю представлены три горизонтальные линии, каждая из которых имеет различную конфигурацию наконечников стрелок. Хотя линии кажутся разной длины, все они равны.

Исследования показали, что эта иллюзия наиболее эффективна среди западного населения, которое привыкло к «плотным» окружениям, где прямые линии и прямые углы обычны. Это могло бы объяснить, как работает иллюзия.

Тот, кто знаком с пересекающимися линиями в своей повседневной жизни, автоматически зарегистрирует стрелки, идущие под углом внутрь, как представляющие объект, который находится ближе, в то время как стрелки, указывающие наружу, предполагают, что объект находится дальше.Имея это в виду, объект, появляющийся дальше, также будет казаться длиннее.

Источник: Fibonacci / Wikimedia Commons

10. Иллюзия шашечной тени: ваши глаза обманывают вас

Иллюзия шашечной тени, разработанная в 1995 году Эдвардом Х. Адельсоном, заставит вас усомниться в собственном видении. На изображении изображена шахматная доска и объект, лежащий на ней, отбрасывающий тень. Два квадрата на доске обозначены как A и B. Хотя A и B кажутся разными тонами, на самом деле они идентичны.

Иллюзия действует, используя наше восприятие постоянного света. Постоянство света - это то, что позволяет нам различать темные объекты при ярком освещении и светлые объекты при слабом освещении. В Checker Shadow Illusion мы узнаем, что A - темный объект, а B - светлый объект в тени. Однако, поскольку мы различаем квадраты через наше восприятие постоянства света, мы не можем воспринимать их такими, какие они есть на самом деле - как имеющие точно такой же цвет.

Источник: Эдвард Х. Адельсон / Wikimedia Commons

11. Невозможный трезубец: рисунки, которые обманывают ваш мозг

Невозможный трезубец восходит к 1964 году и является одним из самых известных примеров иллюзии невозможного объекта. Изображение изображает то, что на первый взгляд кажется трехзубым предметом, зубцы которого происходят только из двух источников.

Это загадочное изображение заставляет ваш мозг воспринимать двухмерный рисунок как трехмерный объект.Невозможная природа объекта становится ясной только после изучения изображения, поскольку мозг пытается представить себе его как трехмерный объект, который может существовать в мире природы.

Источник: AnonMoos / Wikimedia Commons

4 способа справиться со сползанием осциллографа

Сфера охвата нависает над каждым проектом разработки программного обеспечения. Это может случиться с любым человеком и любой командой, и, как и с любой другой гибкой практикой, никакие две команды не могут управлять ползучестью области одинаково. Понимание того, как определить проскальзывание прицела, как оно может повлиять на вашу работу и что с этим делать, - половина дела, чтобы избежать бесполезного сползания прицела (горячая идея: это не всегда плохо!)

Что такое ползучесть прицела?

Смещение объема работ происходит, когда проект выходит за рамки своих первоначальных амбиций в процессе его реализации (т.е., добавлена ​​работа, которая не была частью оригинального спринта, эпика или даже релиза). Ползучесть прицела может произойти по ряду причин, в том числе:

  • Рыночные условия меняются и требуют другого набора функций
  • Отзывы пользователей показывают, что функция должна работать по-другому
  • Сложность реализации или неожиданные зависимости возникают во время работы команд
  • Плохое понимание исходного проекта scope вызывает непрерывный рост (это должно звучать очень знакомо)

Если управление не осуществляется должным образом и не обрабатывается прозрачно, сползание области может ограничить любую команду - и команды Atlassian не исключение.Мы сразу подошли к концу, чтобы узнать, как две наши команды борются с этой угрозой, опросив руководителей двух команд: команды Jira Agile и команды Fusion (которая наблюдает за интеграцией Jira Software с инструментами разработчика Atlassian). Несмотря на то, что эти команды часто работают вместе, мы были удивлены, узнав, насколько по-разному они управляют ползучестью прицела.

Как определить ползучесть прицела

Ползучесть прицела редко возникает из воздуха, но ее определение на ранней стадии является ключевым моментом.Почему? Потому что это может задержать выпуск или, что еще хуже, привести к появлению ненужного кода и риску для программного обеспечения.

Менеджер по разработке

Майкл Токар говорит, что во время спринта - команда Jira Agile работает в двухнедельных спринтах - его команда любит визуализировать свою работу с помощью AtlasBoards, гаджетов и диаграмм выгорания. Он установил AtlasBoards на телевизорах вокруг своей команды с виджетом Sprint Health спереди и в центре. Виджет Sprint Health показывает полоски, которые просто объединяют группы состояний / столбцов СУММ (оценки).У него настроен виджет с сокращенным представлением, чтобы отображать индикатор выполнения с указанием истекшего времени и выполненной области. Это означает, что изменение объема видимо для Майкла и всей команды во время спринта.

Майкл также рекомендует настроить гаджеты Agile Sprint Health и Agile Sprint Burndown Gadget на панели инструментов Jira. Для тех, кто не знаком, диаграммы выгорания показывают фактический и расчетный объем работы, которую необходимо выполнить за спринт. Этот график помогает менеджеру по разработке, такому как Майкл, увидеть, как его команда выполняет работу во время спринта, и вероятность достижения цели спринта.Когда выгорание не соответствует рекомендациям, это явный признак того, что что-то пошло не так, и вероятной причиной является ползучесть прицела. Поскольку все отчеты Jira Agile показывают данные в режиме реального времени, Майкл может видеть всплески на графике или процентные изменения, не копаясь в больших объемах.

Для группы Fusion определение смещения области действия зависит от типа изменения области действия. Руководитель группы Брюс Темплтон говорит, что реальное снижение масштабов - когда владелец продукта говорит: «Не отправляйте, пока вы не выполните X, Y и Z» - это самый простой вид, и его легче всего идентифицировать.Он создает истории в Portfolio for Jira, и команда оценивает эти истории, чтобы оценить влияние. С другой стороны, область видимости вызвана непредвиденными переменными - например, API изменен или функция должна вписаться в другой макет страницы - обнаруживается путем ранней и постоянной интеграции с обширными сборками Bamboo.

Поскольку команда Fusion зависит от других команд, Брюс также использует встречи «схватки» - встречи нескольких команд с несколькими командами схватки, работающими над большим проектом - для определения изменения объема.Scrum-of-scrums открывает двери для обмена знаниями и выявляет важные проблемы, такие как уменьшение масштабов, на ранней стадии.

Как управлять влиянием ползучести прицела

С отчетами, гаджетами и инструментами, такими как Jira Portfolio, довольно легко увидеть, когда масштабы растягиваются, ну, вкрадывается в рабочую нагрузку спринта . Следующий шаг, управление влиянием ползучести прицела, немного сложнее. Как описывает это Майкл, борьба со сползанием области действия - это «не просто смягчение последствий, а понимание.”

Изменение области действия может проявляться по-разному, но в любом случае руководитель группы должен связаться с менеджером по продукту до добавления области действия или сразу после нее. По словам Майкла, руководителей команд больше всего волнует, «сколько мы посвятили и сделали» во время спринта. Таким образом, после того, как новая история добавлена, она доводится до сведения команды во время следующего выступления - особенно если это высокий приоритет. Для команды Jira Agile часть понимания влияния постепенного увеличения объема работ заключается в раннем обмене информацией между членами команды, что вызывает разговоры об оценке и компромиссах при добавлении новой работы.

Брюс, с другой стороны, сразу же заинтересован в том, как изменение объема влияет на то, когда его команда может выполнить поставку, поэтому он использует Portfolio для Jira, чтобы поиграть со сценариями «что, если». Брюс следит за тем, чтобы все данные его команды из Jira Software были объединены в Portfolio for Jira, чтобы он мог моделировать потенциальные результаты и видеть влияние изменений объема на дорожную карту команды Fusion.

Планирование этого сценария обычно выполняется как Брюсом, так и менеджером по продукту команды Fusion. Они перемещают такие переменные, как даты выпуска, объем и ресурсы (т.э., люди) - Брюс называет это «игрой с рычагами». Они играют до тех пор, пока не найдут правильный баланс или хороший компромисс. Когда происходит смещение объема работ, важно иметь в таблице все параметры, чтобы вы могли принимать решения на основе данных.

Как реагировать на сползание прицела

Итак, изменение объема выявлено, и вы понимаете, откуда оно взялось. Но теперь нужно принимать решения. Вы принимаете изменения объема и выпускаете позже? Получить больше ресурсов? Избавиться от некоторых начальных требований? Что делать команде ?!

Команда Jira Software использует диаграммы Epic Burndown и Release Burndown, доступные в представлении отчетов на боковой панели, чтобы увидеть более полную картину проекта и управлять расширением масштабов.Диаграмма Epic Burndown показывает прогресс команды к завершению эпической игры с разбивкой по спринтам. Он также показывает прогноз работы о том, сколько спринтов осталось до завершения эпопеи. Что наиболее важно в контексте увеличения объема работ, эта диаграмма показывает, когда и в каком объеме добавляется работа (диаграмма сгорания релиза выделяет ту же информацию, но на уровне релиза). У команды могли быть самые лучшие намерения завершить эпический этап за 10 спринтов, но после шести спринтов Epic Burndown может показать, что оставшаяся рабочая нагрузка - это еще шесть спринтов.

В отличие от команды Jira Agile, команда Fusion меньше полагается на диаграммы выгорания и больше на планирование сценариев «что, если» с использованием Portfolio for Jira, поскольку «военная игра» дает полную видимость потенциальных вариантов и последствий изменения объема. Несмотря на то, что сценарии «что, если» в Portfolio for Jira и диаграммы выгорания Jira Software предоставляют заинтересованным сторонам точки данных, позволяющие командам принимать решения, команда должна действовать и принимать трудные (ах, как круто!) Решения.

Основываясь на принципах Lean Agile, команда может согласиться с тем, что они хотят выпустить свою последнюю функцию как можно скорее, поэтому будет согласован новый минимально жизнеспособный продукт (MVP).Таким образом, новая функция оказывается в руках клиентов быстрее, чем если бы команда добавила больше спринтов к этому эпику. Подобный компромисс означает, что функция или выпуск не будет тем, что команда думала, что они собирались предоставить в начале проекта. И это нормально. Осознанная настройка - это и есть гибкость.

После принятия решения руководитель группы, например Брюс, может изменить порядок невыполненных работ (историй, эпиков или инициатив) в Portfolio for Jira или Jira Software.В случае Portfolio for Jira, новое отставание автоматически обновит дорожную карту в соответствии с новым временем выпуска. Использование данных в реальном времени - это то, что позволяет реорганизовать рабочую нагрузку вместо смертного приговора на выходные.

Как сообщить о эффектах ползучести прицела

Держать всех в курсе после принятия решений - это последний шаг в борьбе со сползанием прицела. Увеличение объема может повредить моральный дух команды, потому что на бумаге может показаться, что команда не достигла того, что она намеревалась сделать.Для всей команды важно понимать, почему был добавлен объем и какие последствия это имеет для будущего спринта, эпика, релиза и проекта.

В команде Jira Software разговоры о добавлении области действия происходят между руководителем группы и менеджером по продукту, в то время как Майкл, менеджер по разработке, внимательно следит за выполняемой работой с помощью отчетов. Расползание объема также является большой темой для обсуждения во время ретроспективной встречи команды Jira Software. Эти встречи собирают всех в комнате, чтобы понять принятые решения или новый план игры, если он есть, и чего ожидать в следующем спринте.Все сотрудники Jira Software узнают об изменении объема работ как можно раньше и чаще.

Брюс считает, что использование Portfolio for Jira делает сообщение о влиянии изменения объема весьма свободным, поскольку оценки основаны на данных, а не на основе расчетов. Поскольку он знает все доступные варианты Portfolio for Jira, это отличный способ открыто общаться с заинтересованными сторонами. Кроме того, дорожная карта Fusion доступна для всей команды, поэтому каждый может оставаться на одной странице, когда дело касается результатов и дат выпуска.

Ползучесть прицела неизбежна, и работа с ней - необходимая часть практически любой роли. Поделитесь тем, что вы узнали из этого краткого обзора, в своей социальной сети - другие пользователи Jira по всему миру будут вам благодарны!

Подпишитесь на Work Life

Получайте подобные истории в своем почтовом ящике

Подпишитесь

IELTS Academic Reading: Cambridge 8, Test 1: Reading Passage 1; Хроника хронометража; с топовыми решениями и пошаговыми подробными пояснениями

Этот пост IELTS Reading посвящен всем решениям для IELTS Cambridge 8 Test 1 Reading Passage 1 , который озаглавлен «Хроника хронометража» .Этот пост предназначен для кандидатов на IELTS, у которых большие проблемы с поиском ответов для модуля Academic Reading. Этот пост поможет вам лучше понять каждый ответ Чтения без особых трудностей. Отслеживание IELTS Чтение ответов - медленный процесс, и я искренне надеюсь, что этот пост поможет вам в подготовке к IELTS Reading .

IELTS Cambridge 8 Test 1: AC Reading Module

Чтение 1 :

Заголовок отрывка: Хроники хронометража

Вопросы 1-4: (Идентификационная информация):

[Этот вопрос просит вас найти информацию в отрывке и написать номер абзаца (A, B, C или D….. ) в листе ответов. Теперь, если вопрос задан в самой первой части набора вопросов, я прошу вас не отвечать на них. Это главным образом потому, что этот вопрос не будет следовать какой-либо последовательности, и поэтому он наверняка убьет ваше время. Лучше сначала ответить на все остальные вопросы. И, как и в случае со списком заголовков, сначала прочтите только первые две или последние две строки ожидаемого абзаца. Если вы найдете ответы, вам не нужно читать среднюю часть. Если вы еще не нашли ответов, вы можете просмотреть среднюю часть абзаца.Ключевые слова будут здесь полезны.]

Вопрос 1: Описание раннего изобретения для хронометража, подверженного влиянию низких температур

Ключевые слова для вопроса: ранний, хронометраж, влияние, низкие температуры,

В абзаце D автор говорит в строках 3-7: « Одним из первых водяных часов был таз. . .. ... Хотя эти устройства удовлетворительно работали в Средиземном море; на них не всегда можно было положиться в пасмурную морозную погоду северной Европы.”

Здесь ранний означает один из первых , холодный означает замораживание ,

Итак, ответ: D

Вопрос 2: объяснение важности географии в развитии календаря в фермерских сообществах

Ключевые слова для вопроса: значение географии, развитие, календарь, фермерские сообщества

В абзаце B автор упоминает: «До изобретения искусственного света Луна имела большее социальное влияние. И, в частности, для тех, кто жил около экватора, его приближение и убыль были более заметными, чем переход сезонов. Следовательно, календари, разработанные для более низких широт, больше зависели от лунного цикла, чем от солнечного года. Однако в более северных странах, где практиковалось сезонное сельское хозяйство , солнечный год стал более важным ».

Здесь Луна имела большее социальное влияние означает важность географии , сельское хозяйство означает сельское хозяйство ,

Итак, ответ: B

Вопрос 3: Описание происхождения маятниковых часов

Ключевые слова для вопроса: Истоки, маятниковые часы,

Надо пропустить абзацы о «маятниковых часах».В параграфе F мы находим упоминание о «маятниковых часах». В этом абзаце автор говорит в строках 7-8: «К XVI веку были изобретены маятниковые часы , но маятник качался по большой дуге и поэтому был не очень эффективен».

Линии предполагают, что «маятниковые часы» возникли ( изобрели ) в 16 веке.

Итак, ответ: F

Вопрос 4: сведения об одновременных усилиях разных обществ по расчету времени с использованием единых часов

Ключевые слова для вопроса: одновременных усилий, разные общества, расчет времени, единые часы,

В абзаце E автор указывает в строках 3-7: «….в начале XIV века возник ряд систем. Схемы, разделявшие день на 24 равные части, менялись в зависимости от начала счета: итальянские часы начинались на закате, вавилонские часы - на восходе солнца, астрономические часы в полдень и часы «великих часов», используемые для некоторых крупных общественных часов в Германии, в полночь. В конце концов они были заменены «маленькими часами», или французскими часами, которые делили день на два 12-часовых периода, начинающихся в полночь ».

Здесь все эти усилия были предприняты примерно в одно и то же время означает одновременно , на основе 24 равных частей означает одинаковых часов , в разных странах означает разные общества ,

Итак, ответ: E


Купите Cambridge IELTS 8 по этой ссылке.

Вопросы 5-8: (Соответствующие утверждения с правильным гражданством):

(Правила поиска ответов на вопросы такого рода просты. Просто найдите ключевые слова и внимательно прочитайте информацию о разных национальностях. Затем быстро посмотрите, нет ли в тексте другого утверждения или идеи, предложенных той же национальностью. Если да, внимательно проверьте ссылку и определитесь со своим ответом. Помните, что вопросы не могут быть последовательными.)

Вопрос 5: Они разработали гражданский календарь, в котором месяцы были равны по длине.

Ключевые слова для вопроса: гражданский календарь, равные по длине месяцы,

В параграфе C автор описывает в начале: «За столетия до Римской империи у египтян было составлено муниципальный календарь с 12 месяцев по 30 дней с пятью днями добавлено, чтобы приблизить солнечный год.”

Здесь разработан означает сформулирован , гражданский означает муниципальный , месяцы равны по длине означает 12 месяцев из 30 дней

Это означает, что египтяне разработали гражданский календарь, в котором месяцы были равны.

Итак, ответ: B (Египтяне)

Вопрос 6: Они разделили день на две равные половины.

Ключевые слова для вопроса: разделены, две равные половины,

В параграфе E автор указывает в последних строках: «В конце концов, они были заменены « маленькими часами » , или французскими , часами, которые делят день на два 12-часовых периода начало в полночь ».

Здесь разделенное означает разделенное , две равные половины означает два 12-часовых периода ,

Итак, французы разделили день на 12-часовые периоды.

Итак, ответ: F (французский)

Вопрос 7: Они разработали новую форму корпуса для хронометриста.

Ключевые слова для вопроса: новый, форма шкафа, хронометрист,

В параграфе G автор объясняет, что анкерный спуск был изобретен в в Англии. в 1670 году позволил маятнику двигаться по очень маленькой дуге. «. . . . Это называлось якорным спуском, который представлял собой рычажное устройство в форме судового якоря .«…. и, таким образом, привели к разработке новой конструкции напольного корпуса , которые стали известны как напольные часы ».

Здесь новый напольный дизайн корпуса означает форма корпуса,

Итак, модель English разработала эту форму корпуса для такого хронометриста.

Итак, ответ: D (английский)

Вопрос 8: Они создали календарь для организации массовых мероприятий и расписания работы.

Ключевые слова на вопрос: календарь , организация массовых мероприятий, график работы,

В первом абзаце, в строках 2-3 автор говорит: «... … вавилоняне начали измерять время, вводя календари , координировать общественную деятельность , планировать отгрузку товаров и, в частности, регулировать посевы и сбор урожая ».

Здесь, , , организация массовых мероприятий, , означает , , координируют общественные мероприятия, , ,

.

Итак, ответ: A (вавилоняне)

Вопросы 9-13: (Обозначение схемы)

[ В этом типе вопросов кандидатов просят пометить диаграмму НЕ БОЛЕЕ ДВУХ СЛОВ из отрывка.Ключевые слова важны для правильного поиска ответов. Как правило, этот тип вопросов поддерживает последовательность. Однако не стоит удивляться, если последовательность не соблюдается. Найдите ключевые слова в отрывке, и вы, скорее всего, найдете ответы. ]

Название схемы: Принцип работы рычажного устройства 1670

Как работает рычажное устройство 1670

Название указывает, что все ответы можно найти в пункте G.

Вопрос 9-11:

  1. спусковой механизм (напоминает _____________)
  2. __________
  3. __________

Ключевые слова для вопроса: спусковой механизм, напоминающий,

В абзаце G автор говорит в строках 2-3: «... . . Он назывался якорь спусковой механизм , который представлял собой рычажное устройство в форме судового якоря ... . »

Итак, ответ на вопрос нет.9 есть: (судовой) якорь

Опять же, в том же абзаце, в строках 3-4: «Движение маятника качает это устройство (спусковой механизм), так что он захватывает и освобождает каждый зуб спускового колеса ……. . »

Итак, ответ на вопрос нет. 10 - это: (аварийное) колесо (большая вторая скобка обозначает всю форму)

И ответ на вопрос нет. 11 - это: зуб (каждый заостренный край, похожий на зуб)

Вопрос 12 и 13: a _________, который превосходит каждый __________

Ключевые слова на вопрос: ударов каждое,

Еще раз, в параграфе G, автор говорит: «Более того, это изобретение позволило использовать длинный маятник , который мог бить один раз секунды и, таким образом, привело к развитию новый дизайн напольного корпуса.”

Здесь один раз означает ударов каждый

Итак, ответ на вопрос нет. 12 - это: (длинный) маятник

Итак, ответ на вопрос нет. 13 это: секунда

Щелкните здесь, чтобы узнать о решениях для Кембриджа 8 Тест 1 Прохождение чтения 2

Щелкните здесь, чтобы узнать о решениях для Кембриджа 8, тест 1, чтение 3

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
