Принцип работы транзистора в ключевом режиме

Ключевой режим работы транзистора — это режим, при котором транзистор работает в двух крайних состояниях:

• Полностью открыт (насыщен) — имеет очень малое сопротивление
• Полностью закрыт (в отсечке) — имеет очень большое сопротивление

В ключевом режиме транзистор используется для коммутации (включения/выключения) электрических цепей. Основные преимущества транзисторных ключей:

• Высокое быстродействие (время переключения порядка наносекунд)
• Малая мощность управления
• Отсутствие механических контактов
• Высокая надежность

Схемы транзисторных ключей

Существует два основных типа схем транзисторных ключей:

1. Параллельный ключ

В схеме параллельного ключа транзистор подключается параллельно нагрузке:

• Когда транзистор закрыт — ток протекает через нагрузку
• Когда транзистор открыт — ток замыкается через малое сопротивление транзистора, шунтируя нагрузку

2. Последовательный ключ

В схеме последовательного ключа транзистор включается последовательно с нагрузкой:

• Когда транзистор открыт — ток протекает через нагрузку
• Когда транзистор закрыт — цепь разрывается и ток через нагрузку не протекает

Для повышения эффективности коммутации иногда применяют комбинированные схемы, использующие одновременно параллельный и последовательный ключи.

Характеристики транзисторного ключа

Основные параметры, характеризующие работу транзистора в ключевом режиме:

1. Сопротивление в открытом состоянии R_on
2. Сопротивление в закрытом состоянии R_off
3. Остаточное напряжение в открытом состоянии U
   ce sat
4. Время включения t_on
5. Время выключения t_off

Для измерения этих параметров используют специальные схемы и методики, позволяющие снять статические и динамические характеристики транзисторного ключа.

Факторы, влияющие на работу транзистора в ключевом режиме

На характеристики транзисторного ключа оказывают влияние следующие факторы:

• Тип транзистора (биполярный, полевой)
• Параметры транзистора (коэффициент усиления, емкости переходов)
• Схема включения
• Амплитуда и форма управляющего сигнала
• Сопротивление нагрузки
• Температура

Правильный учет этих факторов позволяет спроектировать эффективный транзисторный ключ с требуемыми характеристиками.

Применение транзисторных ключей

Транзисторные ключи широко применяются в различных электронных устройствах:

• Цифровые логические схемы
• Драйверы мощных нагрузок
• Импульсные преобразователи напряжения
• Генераторы импульсных сигналов
• Схемы управления электродвигателями

Понимание принципов работы транзисторных ключей необходимо для разработки современных электронных устройств.

Методика измерения характеристик транзисторного ключа

Для экспериментального исследования работы транзистора в ключевом режиме используется следующая методика:

1. Собирается схема транзисторного ключа на наборном поле
2. Подключаются измерительные приборы (амперметры, вольтметры)
3. Плавно изменяется входной ток базы от 0 до насыщения транзистора
4. Измеряются входные и выходные параметры (токи и напряжения)
5. Строятся графики зависимости выходного напряжения от входного
6. Определяются пороги переключения и другие параметры ключа

Такая методика позволяет наглядно исследовать работу транзистора в ключевом режиме и получить его реальные характеристики.

Способы улучшения характеристик транзисторных ключей

Для улучшения параметров транзисторных ключей применяют различные схемотехнические решения:

• Использование составных транзисторов
• Введение форсирующих конденсаторов
• Применение схем с ускоряющими диодами
• Оптимизация режимов работы транзистора
• Использование обратной связи

Эти методы позволяют значительно улучшить быстродействие ключа, уменьшить остаточное напряжение, снизить мощность рассеивания.

Заключение

Транзисторные ключи — важнейший элемент современной электроники. Понимание принципов их работы и методов улучшения характеристик необходимо для разработки эффективных электронных устройств. Экспериментальное исследование позволяет получить практические навыки работы с транзисторными ключами.

Вопрос 1. Работа транзистора в ключевом режиме.

Заглавная страница Избранные статьи Случайная статья Познавательные статьи Новые добавления Обратная связь КАТЕГОРИИ: Археология Биология Генетика География Информатика История Логика Маркетинг Математика Менеджмент Механика Педагогика Религия Социология Технологии Физика Философия Финансы Химия Экология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 12 из 35Следующая ⇒   Для упрощения рассказа можно представить транзистор в виде переменного резистора. Вывод — база как раз та самая ручка, которую можно покрутить. При этом изменяется сопротивление участка коллектор – эмиттер. Крутить базу, конечно, не надо, может оторваться. А вот подать на нее некоторое напряжение относительно эмиттера, конечно, можно.  Если напряжение не подавать вовсе, а просто взять и замкнуть выводы базы и эмиттера пусть даже и не накоротко, а через резистор в несколько КОм. Получается, что напряжение база – эмиттер (Uбэ) равно нулю. Следовательно, нет и тока базы. Транзистор закрыт, коллекторный ток пренебрежительно мал, как раз тот самый начальный ток. Примерно такой же, как у диода в обратном направлении! В этом случае говорят, что транзистор находится в состоянии ОТСЕЧКИ, что на обычном языке значит, закрыт или заперт. Противоположное состояние называется НАСЫЩЕНИЕ. Это когда транзистор открыт полностью, так, что дальше открываться уже некуда. При такой степени открытия сопротивление участка коллектор эмиттер настолько мало, что включать транзистор без нагрузки в коллекторной цепи просто нельзя, сгорит моментально. При этом остаточное напряжение на коллекторе может составить всего 0,3…0,5В. Чтобы довести транзистор до такого состояния, надо обеспечить достаточно большой ток базы, подав на нее относительно эмиттера большое напряжение Uбэ,- порядка 0,6…0,7В. Да, для перехода база-эмиттер такое напряжение без ограничительного резистора очень велико. Ведь входная характеристика транзистора, показанная на рисунке 1, очень похожа на прямую ветвь характеристики диода. Рисунок 1. 1 — Входная характеристика транзистора    Эти два состояния – насыщение и отсечка, используются в том случае, когда транзистор работает в ключевом режиме наподобие обычного контакта реле. Основной смысл такого режима в том, что малый ток базы управляет большим током коллектора, который в несколько десятков раз больше тока базы. Большой ток коллектора получается за счет внешнего источника энергии, но все равно усиление по току, что называется, налицо. Простой пример: маленькая микросхема включает большую лампочку! Чтобы определить величину такого усиления транзистора в ключевом режиме используется «коэффициент усиления по току в режиме большого сигнала». В справочниках от обозначается греческой буквой β «бетта». Практически для всех современных транзисторов при работе в ключевом режиме этот коэффициент никак не меньше 10…20 Определяется β как соотношение максимально возможного тока коллектора к минимально возможному току базы. Величина безразмерная, просто «во сколько раз». β ≥ Iк/Iб Даже если ток базы будет больше, чем требуется, беды особой нет: транзистор все равно не сможет открыться больше. На то он и режим насыщения. Кроме обычных транзисторов для работы в ключевом режиме используются «дарлингтоновские» или составные транзисторы. Их «супер — бетта» может достигать 1000 и более раз. Чтобы не быть совсем голословным, попробуем рассчитать режим работы ключевого каскада, схема которого показана на рисунке 1. 2.   Рисунок 1.2 — Ключевой каскад.   Задача такого каскада очень простая: включить и выключить лампочку. Конечно, нагрузка может быть любой, — обмотка реле, электромотор, просто резистор, да мало ли что. Лампочка взята просто для наглядности эксперимента, для его упрощения. Наша задача чуть посложнее. Требуется рассчитать величину резистора Rб в цепи базы, чтобы лампочка горела в полный накал. Такие лампочки применяются для подсветки приборной доски в отечественных авто, поэтому найти ее несложно. Транзистор КТ815 с током коллектора 1,5А для такого опыта вполне подойдет. Самое интересное во всей этой истории, что напряжения в расчетах участия не принимают, лишь бы соблюдалось условие β ≥ Iк/Iб. Поэтому лампочка может быть на рабочее напряжение 200В, а базовая цепь управляться от микросхем с напряжением питания 5В. Если транзистор рассчитан на работу с таким напряжением на коллекторе, то лампочка будет мигать без проблем. Но в нашем примере микросхем никаких не предвидится, базовая цепь управляется просто контактом, на который просто подается напряжение 5В. Лампочка на напряжение 12В, ток потребления 100мА. Предполагается, что наш транзистор имеет β ровно 10. Падение напряжения на переходе база – эмиттер Uбэ = 0,6В. См. входную характеристику на рисунке 1.1. При таких данных ток в базе должен быть Iб = Iк / β = 100 / 10 = 10(мА). Напряжение на базовом резисторе Rб составит (за вычетом напряжения на переходе база — эмиттер) 5В – Uбэ = 5В – 0,6В = 4,4В. Вспоминаем закон Ома: R = U / I = 4,4В / 0,01А = 440Ом. Согласно системе СИ подставляем напряжение в вольтах, ток в амперах, результат получаем в Омах. Из стандартного ряда выбираем резистор сопротивлением 430Ом. На этом расчет можно считать законченным.     Но, кто внимательно посмотрит на схему, может спросить: «А почему ничего не было сказано о резисторе между базой и эмиттером Rбэ? Про него просто забыли, или он не так и нужен?»      Назначение этого резистора — надежно закрыть транзистор в тот момент, когда кнопка разомкнута. Дело в том, что если база будет «висеть в воздухе», воздействие всяческих помех на нее просто гарантировано, особенно, если провод до кнопки достаточно длинный. Чем не антенна? Почти, как у детекторного приемника.    Чтобы надежно закрыть транзистор, ввести его в режим отсечки необходимо, чтобы потенциалы эмиттера и базы были равны. Проще всего было бы в нашей «учебной схеме» использовать переключающий контакт. Надо включить лампочку перекинули контакт на +5В, а когда потребовалось выключить — просто замкнули вход всего каскада на «землю».     Но не всегда и не везде можно позволить такую роскошь, как лишний контакт. Поэтому проще выровнять потенциалы базы и эмиттера при помощи резистора Rбэ. Номинал этого резистора рассчитывать не надо. Обычно его принимают равным десяти Rб. Согласно практическим данным его величина должна быть 5…10КОм. Рассмотренная схема является разновидностью схемы с общим эмиттером. Тут можно отметить две особенности. Во-первых, это использование в качестве управляющего напряжения 5В. Именно такое напряжение используется, когда ключевой каскад подключается к цифровым микросхемам или, что теперь более вероятно, к микроконтроллерам. Во-вторых, сигнал на коллекторе инвертирован по отношению к сигналу на базе. Если на базе присутствует напряжение, контакт замкнут на +5В, то на коллекторе оно падает практически до нуля. Ну, не до нуля, конечно, а до напряжения указанного в справочнике. При этом лампочка визуально не инвертируется,- сигнал на базе есть, есть и свет.   Вопрос 2. Транзисторный переключатель. Назначение, принципы построения и работы.   Рассмотрим схему, изображенную на рис. 2.3. Эта схема, которая с помощью небольшого управляющего тока может создавать в другой схеме ток значительно большей величины, называется транзис­торным переключателем. Когда контакт переключателя разомкнут, ток базы от­сутствует. Значит, как следует из правила 4, отсутствует и ток коллектора. Лампа не горит. Когда переключатель замкнут, напря­жение на базе составляет 0,6 В (диод база-эмиттер открыт). Падение напряже­ния на резисторе базы составляет 9,4 В, следовательно, ток базы равен 9,4 мА. Если, не подумав, воспользоваться пра­вилом 4, то можно получить неправильный результат: 1К — 940 мА (для типичного значения  = 100). В чем же ошибка? Дело в том, что правило 4 действует лишь в том случае, если соблюдено правило 1, если ток коллектора достиг 100 мА, то падение напряжения на лампе составляет 10 В. Для того чтобы ток был еще боль­ше, нужно чтобы потенциал коллектора был меньше потенциала земли. Но тран­зистор не может перейти в такое состоя­ние. Когда потенциал коллектора- приближается к потенциалу земли, тран­зистор переходи! в режим насыщения (типичные значения напряжения насыще­ния лежат в диапазоне 0,05-0,2 В, см. приложение Ж) и изменение потенциала коллектора прекращается. В нашем слу­чае лампа загорается, когда падение напряжения на ней составляет 10 В.   Рисунок 2.1 — Пример транзисторного переключателя.   Если на базу подается избыточный сиг­нал (мы использовали ток 9,4 мА, хотя достаточно было бы иметь 1,0 мА), то схема не тратит этот избыток; в нашем случае это очень выгодно, так как через лампу протекает большой ток, когда она находится в холодном состоянии (сопро­тивление лампы в холодном состоянии в 5-10 раз меньше чем при протекании рабочего тока) Кроме того, при неболь­ших напряжениях между коллектором и базой уменьшается коэффициент , а зна­чит, для того чтобы перевести транзистор в режим насыщения, нужен дополнительный ток базы. Иногда к базе подключают резистор (с сопротив­лением, например, 10 кОм), для того что­бы при разомкнутом переключателе по­тенциал базы наверняка был равен потен­циалу земли. Этот резистор не влияет на работу схе­мы при замкнутом переключателе, так как через него протекает лишь малая доля тока (0,06 мА). При разработке транзисторных пере­ключателей вам пригодятся следующие рекомендации: 1. Сопротивление резистора в цепи базы лучше брать поменьше, тогда избыточ­ный базовый ток будет больше. Эта ре­комендация особенно полезна для схем, управляющих включением ламп; так как при низком значении Uкэ уменьшается и коэффициент . О ней следует помнить и при разработке быстродействующих переключателей, так как на очень высоких частотах (порядка мегагерц) проявляются емкостные эффекты и уменьшается значе­ние коэффициента . Для увеличения быстродействия к базовому резистору параллельно подключают конденсатор.   Рисунок 2.2 — При подключении индуктивной нагрузки следует всегда подключить подавляющий диод.   2. Если потенциал нагрузки по какой- либо причине меньше потенциала земли (например, если на нагрузке действует напряжение переменного тока или она индуктивна), то параллельно коллектор­ному переходу следует подключить диод (можно также использовать диод, вклю­ченный в обратном направлении по от­ношению к положительному потенциалу питания), тогда цепь коллектор-база не будет проводить ток при отрицательном напряжении на нагрузке. 3. При использовании индуктивных нагрузок транзистор следует предохра­нять с помощью диода, подключенного к нагрузке, как показано на рис. 2.2. Если переключатель разомкнут, то в отсутст­вие диода на коллекторе будет действо­вать большое положительное напряже­ние, скорее всего превышающее значение напряжения пробоя для цепи коллектор-эмиттер Это связано с тем, что индук­тивность стремится сохранить ток вклю­ченного состояния протекающий от ис­точника Uкк к коллектору (вспомните свойство индуктивностей). Транзисторные переключатели позволяют производить переключение очень быстрое. Время переключения измеряется обычно долями микросекунд. С их по­мощью можно переключать несколько схем одним управляющим сигналом. Еще одно достоинство транзисторных пере­ключателей состоит в том, что они дают возможность производить дистанционное «холодное» переключение, при котором на переключатели поступают только уп­равляющие сигналы постоянного тока (Если «гонять» сами переключаемые мощные сигналы, то при передаче их по кабелям могут возникать емкостные выбросы, а сигналы могут сильно ослабляться).       Лекция 11. Усилитель с общим эмиттером (Занятие 1.2.4).     Вопросы: 1.Усилитель с общим эмиттером. Назначение, принципы построения и работы. 2. Обратная связь по постоянному току в усилителе с общим эмиттером.   Вопрос 1. Усилитель с общим эмиттером. Назначение, принципы построения и работы .   Рассмотрим источник тока, нагрузкой для которого служит резистор (рис. 1.1). Напряжение на коллекторе равно Можно через емкость задать сигнал в цепь базы, тогда напряжение на коллек­торе будет изменяться. Рассмотрим при­мер, представленный на рис. 1.2. Кон­денсатор С выбран так, что фильтр высо­ких частот, образованный этим конденса­тором и последовательно соединенными с ним резисторами смещения базы, про­пускает все нужные частоты (резисторы в цепи базы обычно выбирают так, чтобы импеданс со стороны базы, т. е. входное сопротивление транзистора, был гораздо больше и им можно было пренебречь). Рисунок 1.1 — Усилитель с общим эмиттером Рисунок 1.2 — Усилитель с общим эмиттером с ООС в цепи эмиттера. Иначе говоря, Благодаря напряжению смещения, приложенному к базе, и наличию эмиттерного резистора сопротивлением 1,0 кОм ток покоя коллектора составляет 1,0 мА. Этот ток создает на коллекторе напряжение +10 В (+20 В минус падение напряжения на сопротивлении 10 кОм при протекании тока 1,0 мА). Допустим теперь, что на базу подан сигнал UБ. Напряжение на эмиттере повторяет изменение напряжения на базе Uэ — UБи вызывает изменение эмиттерного тока: и приблизительно такое же изменение коллекторного тока (транзистор имеет большой коэффициент h21Э). Итак, первоначальное изменение напряжения на базе вызывает изменение коллекторного напряжения: Получается, что схема представляет собой усилитель напряжения, коэффициент усиления которого определяется следующим образом: В нашем примере коэффициент усиления равен —10000/1000, или —10. Знак минус говорит о том, что положительный сигнал на входе дает на выходе отрицательный сигнал (амплитуда которого в 10 раз больше, чем на входе). Такая схема называется усилителем с общим эмиттером с отрицательной обратной связью в цепи эмиттера.   ⇐ Предыдущая78910111213141516Следующая ⇒ Читайте также:  Где возникла философия и почему? Относительная высота сжатой зоны бетона Сущность проекции Гаусса-Крюгера и использование ее в геодезии Тарифы на перевозку пассажиров

Последнее изменение этой страницы: 2021-04-12; просмотров: 139; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 161.97.168.212 (0.005 с.)

Исследование работы транзистора в ключевом режиме

План-конспект

занятия по дисциплине ОП.04 «Электроника и микропроцессорная техника»

Преподаватель: Федотова Айыына Николаевна

Группа: ТЭПС-18

Время: 1 час 30 мин

Тема раздела: Электронные приборы

Тема занятия: Исследование работы транзистора в ключевом режиме

Методы обучения: Лабораторный метод

Тип занятия: Урок закрепления знаний

Вид занятия: Лабораторная работа

Цель занятия:

Обучающая: ознакомиться с основными свойствами и параметрами транзистора, способом его управления.

Развивающая: развивать умение анализировать, сравнивать, обобщать, делать выводы. Развивать техническое мышление обучающихся, память, точность в расчётах.

Воспитывающая цель: воспитывать дисциплину, аккуратность, добросовестность, ответственность за точность расчётов.

Оборудование к уроку:

— комплект учебно-лабораторного оборудования «ЭЦОЭ-СКМ-2»

Наглядно-дидактические материалы:

1. Методические рекомендации по проведению лабораторных работ

2. М.А.Жаворонков, А.В.Кузин.-4-е изд., испр. – М. : Издательский центр «Академия», 2011.-400 с. – (Сер. Бакалавриат)

3. Немцов М.В. Электротехника и электроника. М.: Издательский центр «Академия», 2012

Ход урока

№	Этап урока	Содержание этапов урока	Время, мин
1	Организационный момент	Сверка присутствующих по списку. Объявление плана занятия.	2-3
2	Подготовительный этап	Фронтальный опрос по теоретической части темы. Повторение правил техники безопасности (приложение 1). Разбивка студентов на подгруппы.	10
3	Выполнения лабораторной работы	Объяснение хода выполнения лабораторной работы (приложение 2). Выполнение лабораторной работы. Наблюдение за деятельностью студентов. Защита лабораторных работ.	70
4	Рефлексия	Самоанализ занятия, обсуждение со студентами.	5
5	Домашнее задание	Раздача домашнего задания	3

Общие правила техники безопасности при выполнении лабораторной работы.

До начала работы на стендах студенты проходят инструктаж по технике безопасности и в последующем строго выполняют установленные правила:

1. Во время сборки электрических схем необходимо следить за тем, чтобы провода были плотно зажаты зажимами. Соединения проводов без зажимов должны быть изолированы. По возможности следует избегать пересечений монтажных проводов.

2. Электропитание к собранной схеме можно подключать только после разрешения преподавателя.

3. Категорически запрещается прикасаться голыми руками к металлическим зажимам, деталям, неизолированным проводам, когда цепь находится под напряжением.

4. Наличие напряжения на зажимах приборов или элементов схем следует проверять измерительным прибором, имеющим соединительные провода со щупами и изолированными ручками.

5. Запрещается производить какие-либо переключения цепи, когда она находится под напряжением. Всякие изменения в схеме производятся только с разрешения преподавателя, и после различных переключений она проверяется преподавателем.

6. Необходимо следить за тем, чтобы во время работы случайно не коснуться вращающихся частей электрических машин.

7. Следует проявлять осторожность при работе с обесточенными цепями, в которых включены конденсаторы и конденсаторные батареи.

8. При возникновении во время работы неисправностей в учебной установке, оборудовании или приборах, следует немедленно выключить напряжение питания и сообщить о неисправности преподавателю.

9. Запрещается оставлять под напряжением учебную схему и приборы.

Несоблюдение правил техники безопасности опасно для жизни и может привести к несчастным случаям.

Пострадавшим от тока должна быть оказана немедленная помощь. Необходимо как можно быстрее освободить пострадавшего от тока, для чего следует отключить установку, дать полный покой, расстегнуть пояс и одежду, обеспечить приток свежего воздуха, дать понюхать нашатырный спирт. Если пострадавший не подает признаков жизни, следует применять приемы искусственного дыхания. Во всех случаях поражения током следует вызвать врача.

Студенты, не выполняющие правила работы, лишаются права пользования лабораторией.

ЛАБОРАТОРНАЯ РАБОТА

«Исследование работы транзистора в ключевом режиме»

1. Цель работы:

• закрепление теоретических знаний о физических процессах, происходящих в биполярном транзисторе, работающем в ключевом режиме, знакомство с транзисторными элементами логических схем.

Оборудование: мультиметры, источники постоянного напряжения (2 шт. по 12 В), наборное поле; минимодули: резистор 1 кОм – 2шт, 680 Ом, потенциометр 10 кОм; биполярный транзистор КТ817 и КТ315.

Правила техники безопасности: Общие правила техники безопасности при выполнении лабораторной работы.

2. Краткие теоретические сведения

2.1. Работа транзистора в ключевом режиме

Ключ коммутирует (включает и выключает) участки электрической цепи. Его действие основано на том, что во включенном состоянии он обладает очень малым, а в выключенном – весьма большим сопротивлением.

В отличие от усилительных схем транзистор ключа работает в нелинейном режиме: с некоторых их значений базового напряжения U_б ток его коллектора перестает изменяться вслед за U_б.

Ключ устанавливается последовательно с коммутируемым участком цепи (нагрузкой) или параллельно ему.

На рисунке 1,а изображена схема параллельного ключа. Когда под действием управляющего напряжения U_упр транзистор запрет (выключен), нагрузка R_Н через резистор R_K подключена к источнику питания E_К. Если управляющим напряжением обеспечивается насыщение (выключение) транзистора, нагрузка оказывается зашунтированной его незначительным сопротивлением и напряжение на ней близко к нулю.

Рис. 1

На рисунке 1,б приведена схема последовательного ключа. При включенном транзисторе нагрузка R_Н подключается к напряжению U_вх, при выключенном – это связь обрывается. Данный ключ будет нормально работать при U_вх 0. Ключевые свойства транзистора не являются идеальными (R_вкл ≠ 0, R_вык ≠ ∞). Поэтому для повышения эффективности коммутации иногда осуществляют одновременно последовательным и параллельным ключами. При этом для подключения нагрузки транзистор последовательного ключа включается, а транзистор параллельного ключа выключается. Для отключение нагрузки состояния транзисторов изменяются на противоположные.

Основными параметрами транзисторного ключа являются сопротивления во включенном и выключенном состояниях, остаточное напряжение на ключе и быстродействие, определяемое временем переключения.

Ключи используются не только по прямому назначению, но и входят в основные цифровые элементы и импульсные устройства.

2.2 Ключи на биполярных транзисторов

В ключевом Каскаде транзистор обычно включается по схеме с общим эмиттером. Именно этот вариант имеется в виду при рассмотрении стационарных и переходных режимов ключей на биполярных транзисторах.

Стационарные состояния ключа.

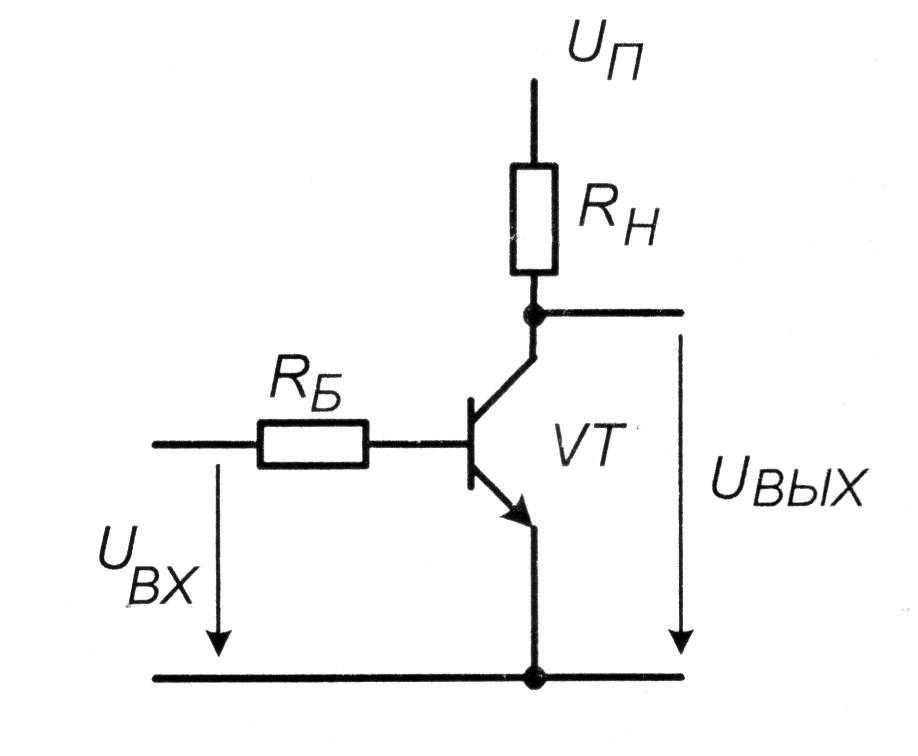

Ключевой каскад, рисунок 2,а, может находиться в одном из двух стационарных состояний: во включенном (транзистор насыщен) и в выключенном (транзистор заперт).

Режим насыщения возникает при положительном управляющем напряжении, если создаваемый им базовый ток I_б удовлетворяет условию:

I_б β ≥ I_кн

где β – коэффициент усиления базового тока; I_кн – ток насыщения коллектора.

При насыщении транзистора I_к = I_кн ≈ Е_к/R_к, U_кн = Е_к — I_кн R_н ≈ 0.

Режим отсечки, (транзистор заперт) возникает при отрицательном управляющем напряжении, если он обеспечивает запирание эмиттерного перехода (U_бэ ≤ 0). Так как в рассматриваемом режиме в цепи базы проходит вытекающий из неё обратный ток коллекторного перехода (I_ко), указанное условие запишем в виде

U_упр + I_{ко max} R_б ≤ 0

где U_упр – абсолютное значение отрицательного управляющего напряжения; I_{ко max} – значение обратного тока при максимальной рабочей температуре.

В режиме отсечки I_к = I_ко ≈ 0, U_к = Е_к — I_ко R_k ≈ Е_к.

Рис.2

3. Задания и порядок работы

1. На наборном поле с помощью минимодулей соберите цепь согласно схеме (рис.3). для измерений токов и напряжений приборы подключайте поочередно.

2. Медленно увеличивая ток базы I_б резистором R₁ от 0 до состояния насыщения транзистора, измерьте соответствующие значения напряжений и токов: I_б, U_упр, I_k, U_вых и занесите их в таблицу 1.

Рис.3

Таблица 1

Срабатывание ключа	Входные параметры		Выходные параметры
	Iб, мА	Uупр, В	Iк, мА	Uвых, В

1. Зафиксируйте параметры, когда транзистор откроется, и когда войдет в состояние насыщения.

2. Выполните это исследование в обратном порядке и зафиксируйте параметры, когда транзистор закроется.

Примечание: характеристики транзистора изменяются в ходе работы из-за нагрева.

1. Постройте графики U_вых (U_вх), выбрав соответствующие масштабы.

2. Определите величину управляющего сигнала U_вх и I_вх для срабатывания транзисторного ключа, если условно принять за пороги переключения напряжения: 1) верхний – 0,9 U и нижний -0,1 U; 2) верхний – 0,8 U и нижний – 0,2 U. Занесите эти данные в таблицу 1.

4. Контрольные вопросы по лабораторной работе:

1. Как работает транзисторный ключ?

2. Какими основными параметрами характеризуется транзисторный ключ?

3. В чем смысл введения форсирующего конденсатора?

4. Как зависят параметры переходных процессов от насыщения?

5. Что такое инверсное запирание транзисторного ключа?

6. Как влияет амплитуда входного сигнала на параметры транзисторного ключа?

7. Что такое «динамические потери» транзисторного ключа?

8. Опишите методы снижения динамических потерь.

5. Содержание отчета по лабораторной работе

1. Тема лабораторной работы

2. Цель работы

3. План работы

4. Выполненные расчеты

5. Построенные входные и выходные характеристики

6. Ответы на контрольные вопросы

7. Вывод (сопоставление данных опытов и расчетов, объяснение полученных расхождений).

Домашнее задание: ответить на контрольные вопросы по лабораторной работе
