02N60P транзистор параметры. Транзистор 02N60P: характеристики, применение и аналоги полевого МОП-транзистора

Каковы основные параметры транзистора 02N60P. Где применяется данный полевой МОП-транзистор. Какие есть аналоги и замены 02N60P. Как проверить исправность транзистора мультиметром.

Содержание

Основные характеристики транзистора 02N60P

Транзистор 02N60P представляет собой мощный N-канальный МОП-транзистор (MOSFET) с изолированным затвором. Основные параметры данного транзистора:

Максимальное напряжение сток-исток: 600 В
Максимальный постоянный ток стока: 2 А
Сопротивление канала в открытом состоянии: 3 Ом
Максимальная рассеиваемая мощность: 45 Вт
Корпус: TO-220

02N60P относится к семейству высоковольтных МОП-транзисторов CoolMOS от компании Infineon. Благодаря низкому сопротивлению открытого канала и высокой скорости переключения, данный транзистор обеспечивает высокую эффективность в импульсных схемах.

Области применения транзистора 02N60P

Основные сферы применения МОП-транзистора 02N60P:

Импульсные источники питания
Преобразователи напряжения
Корректоры коэффициента мощности
Инверторы
Драйверы электродвигателей
Устройства плавного пуска

Данный транзистор часто используется в блоках питания компьютеров, мониторов, телевизоров и другой электронной техники. Благодаря высокому пробивному напряжению 02N60P хорошо подходит для применения в высоковольтных цепях.

Как проверить исправность транзистора 02N60P мультиметром?

Для проверки исправности МОП-транзистора 02N60P с помощью мультиметра можно выполнить следующие шаги:

Переведите мультиметр в режим проверки диодов
Подключите черный щуп к истоку (S), а красный к затвору (G) — показания должны быть в пределах 0.5-0.7 В
Поменяйте щупы местами — показания должны быть «OL» (обрыв цепи)
Подключите черный щуп к истоку (S), а красный к стоку (D) — показания должны быть «OL»
Поменяйте щупы местами — показания также должны быть «OL»

Если все измерения соответствуют указанным, то транзистор вероятнее всего исправен. При обнаружении короткого замыкания между любыми выводами транзистор считается неисправным.

Аналоги и замены транзистора 02N60P

В качестве прямых аналогов 02N60P можно использовать следующие транзисторы:

SPP02N60C3
STP2NK60Z
FQPF2N60C
STF3NK60Z
SiHG2N60E-E3

При подборе замены нужно учитывать следующие ключевые параметры:

Максимальное напряжение сток-исток (не менее 600 В)
Максимальный ток стока (не менее 2 А)
Сопротивление открытого канала (не более 3 Ом)
Тип корпуса (TO-220 или совместимый)

В некоторых случаях возможна замена на более мощные транзисторы той же серии, например SPP04N60C3 или SPP07N60C3, при условии совместимости по напряжению и корпусу.

Особенности монтажа и эксплуатации 02N60P

При работе с транзистором 02N60P следует учитывать ряд важных моментов:

Транзистор чувствителен к статическому электричеству, требуется соблюдение мер антистатической защиты при монтаже
Необходимо обеспечить хороший теплоотвод, желательно использование радиатора
Не допускается превышение предельно допустимых значений напряжения и тока
Рекомендуется использовать защитные цепи затвора для ограничения скорости нарастания напряжения dv/dt

При соблюдении правил монтажа и эксплуатации транзистор 02N60P обеспечивает надежную и эффективную работу в импульсных преобразователях и других силовых схемах.

Типовые схемы включения транзистора 02N60P

Рассмотрим несколько типовых схем применения МОП-транзистора 02N60P:

Понижающий импульсный преобразователь

В данной схеме транзистор 02N60P выполняет роль ключевого элемента:

Затвор подключается к выходу ШИМ-контроллера через резистор 10-47 Ом
Исток соединяется с общим проводом
На сток подается входное напряжение через дроссель
Параллельно стоку подключается защитный диод Шоттки

Такая схема позволяет эффективно понижать входное напряжение при высокой частоте коммутации.

Корректор коэффициента мощности

В схеме активного корректора коэффициента мощности транзистор 02N60P используется следующим образом:

Затвор управляется специализированным контроллером PFC
Исток подключается к токоизмерительному резистору
На сток подается выпрямленное сетевое напряжение через дроссель

Данное включение обеспечивает формирование синусоидального потребляемого тока, близкого по форме к напряжению сети.

Транзистор 02n60p

Читайте и обсуждайте Ремонт БП компьютера gembird gembird — Форум радиолюбителей на радиолюбительской конференции. Если у Вас есть схемы компьютерных блоков питания ATX, которые питания вошли в данную статью gembird питанье поделиться, мы всегда будем схемы добавить новые и интересные блоки. Может у кого есть под рукой подобный блок или схема на него, подскажите, пожалуйста, номиналы элементов дежурки если. Блок-схема импульсного БП.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Помогите разобраться со схемой блока питания ПК

транзисторы полевые импортные

посоветуйте замену

Схема компьютерного блока питания – Cхемы компьютерных блоков питания ATX

Gembird блок питания схема

Краткий курс: как проверить полевой транзистор мультиметром на исправность

Транзистор 02N60P — параметры, замена, datasheet

Китай 02n60p.

Please turn JavaScript on and reload the page.

Возможность скачать даташит (datasheet) 02N60P в формате pdf электронных компонентов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Amplificador de 100W con transistores PNP

Помогите разобраться со схемой блока питания ПК

И действительно: мало кто обращает внимание при покупке домашнего компьютера на данный, не маловажный узел. А зря. Горит само устройство, и тянет за собой в историю материнскую плату. При этом: изрядно забрызгивая электролитом и видеокарту.

В общем: последствия болезненны и плачевны. Современные блоки питания для ПК являются довольно сложными устройствами. При покупке компьютера, мало кто обращает внимание на марку предустановленного в системе БП. Впоследствии некачественное или недостаточное питание может вызвать ошибки в программной среде, стать причиной потери данных на носителях и даже привести к выходу из строя электроники ПК. Понимание хотя бы базовых основ и принципов функционирования блоков питания, а также умение определить качественное изделие позволит избежать различных проблем и поможет обеспечить долговременную и бесперебойную работу любого компьютера.

Далее напряжение попадает на инвертор сетевого напряжения [2]. В сети проходит переменный ток, который меняет потенциал 50 раз в секунду, т. Инвертор же повышает эту частоту до десятков, а иногда и сотен килогерц, за счет чего габариты и масса основного преобразующего трансформатора сильно уменьшаются при сохранении полезной мощности.

Для лучшего понимания данного решения представьте себе большое ведро, в котором за раз можно перенести 25 л воды, и маленькое ведерко емкостью 1 л, в котором можно перенести такой же объем за то же время, но воду придется носить в 25 раз быстрее. Импульсный трансформатор [3] преобразовывает высоковольтное напряжение от инвертора в низковольтное. Благодаря высокой частоте преобразования мощность, которую можно передать через такой небольшой компонент, достигает — Вт.

В дорогих БП встречаются два или даже три трансформатора. Пониженное напряжение поступает на быстрые выпрямительные диодные сборки, установленные на мощном радиаторе [5]. Диоды, конденсаторы и дроссели сглаживают и выпрямляют высокочастотные пульсации, позволяя получить на выходе почти постоянное напряжение, которое идет далее на разъемы питания материнской платы и периферийных устройств.

В недорогих блоках применяется так называемая групповая стабилизация напряжений. Подобным образом достигается экономия на количестве элементов в БП, но делается это за счет снижения качества стабилизации отдельных напряжений.

Если возникает большая нагрузка на каком-то из каналов, напряжение на нем снижается. Схема коррекции в блоке питания, в свою очередь, повышает напряжение, стараясь компенсировать недостачу, но одновременно возрастает напряжение и на втором канале, который оказался малонагруженным.

Налицо своеобразный эффект качелей. Отметим, что дорогие БП имеют выпрямительные цепи и силовые дроссели, полностью независимые для каждой из основных линий. Типичная информационная наклейка БП. Основная задача — информирование пользователя о максимально допустимых токах по линиям питания, максимальных долговременной и кратковременной мощностях, итоговой комбинированной мощности, которую способен отдать БП.

Конструкция модульных разъемов блоков питания может быть самой разной. Их применение допускает отключение силовых кабелей, не востребованных в отдельно взятом системном блоке. Зачастую мощные БП оснащены активным корректором коэффициента мощности. Старые модели таких блоков имели проблемы совместимости с недорогими источниками бесперебойного питания. В момент перехода подобного устройства на батареи напряжение на выходе снижалось, и корректор коэффициента мощности в БП интеллектуально переключался в режим питания от сети В.

Контроллер бесперебойного источника считал это перегрузкой по току и послушно выключался. Так вели себя многие модели недорогих ИБП мощностью до Вт. Кожух блока питания с установленным миллиметровым вентилятором. Часто для формирования необходимого воздушного потока используются специальные вставки-направляющие. Для подключения комплектующих к БП используется несколько стандартных типов штекеров: самый крупный из них — двухрядный — служит для питания материнской платы.

Ранее устанавливались двадцатиконтактные разъемы, но современные системы имеют большую нагрузочную способность, и в результате штекер нового образца получил 24 проводника, причем часто добавочные 4 контакта отсоединяются от основного набора. Исправный БП должен заработать, и все напряжения сразу же установятся в соответствии с характеристиками стандарта ATX. На данном рисунке показана распиновка контактов блоков питания, традиционно используемых в современных ПК. Процессоры могут нагружать данный канал токами до 10—15 А, а видеокарты до 20—25 А особенно при разгоне.

Материнские платы со всеми распаянными на РСВ контроллерами потребляют сравнительно мало до 50 Вт , оперативная память довольствуется мощностью до 15—25 Вт для одной планки.

А вот винчестеры, хоть они и неэнергоемкие до 15 Вт , но требуют качественного питания. На самом деле в электрической и схемотехнической структуре блока они в абсолютном большинстве БП представляют собой один канал, разделенный на несколько виртуальных, с различным ограничением по току.

Данный подход применен в угоду стандарту безопасности EN, который запрещает подводить мощность свыше ВА на контакты, доступные пользователю, поскольку при возникновении замыкания возможны возгорания и прочие неприятности. Качественное тестирование современных блоков питания можно провести лишь на специализированных стендах. На фото показана электронная начинка одного из них. Для теплового рассеивания больших мощностей применяется массивный радиатор, обдуваемый скоростными вентиляторами.

Современные мощные видеокарты потребляют большое количество энергии, поэтому давно подключаются отдельными кабелями к БП независимо от материнской платы. Новейшие модели оснащаются шести- и восьмиконтактными штекерами. Часто последний имеет отстегивающуюся часть, для удобства подсоединения к меньшим разъемам питания видеокарт. Надеемся, что после рассмотрения основных узлов блоков питания читателям уже понятно: за последние годы конструкция БП стала значительно сложнее, она подверглась модернизации и сейчас для полноценного всестороннего тестирования требует квалифицированного подхода и наличия специального оборудования.

Невзирая на общее повышение качества доступных рядовому пользователю блоков, существуют и откровенно неудачные модели. Поэтому при выборе конкретного экземпляра БП для вашего компьютера нужно ориентироваться на подробные обзоры данных устройств и внимательно изучать каждую модель перед покупкой. Ведь от блока питания зависит сохранность информации, стабильность и долговечность работы компонентов ПК в целом.

Конденсатор, электролит — устройство для накопления энергии электрического поля. В БП используется для сглаживания пульсаций и подавления помех в схеме питания.

Дроссель — свернутый в спираль проводник, обладающий значительной индуктивностью при малой собственной емкости и небольшом активном сопротивлении. Данный элемент способен запасать магнитную энергию при протекании электрического тока и отдавать ее в цепь в моменты больших токовых перепадов.

ATX — международный стандарт, описывающий различные требования к электрическим, массогабаритным и другим характеристикам корпусов и блоков питания. Пульсации — импульсы и короткие всплески напряжения на линии питания. Возникают из-за работы преобразователей напряжения. Коэффициент мощности, КМ PF — соотношение активной потребляемой мощности от электросети и реактивной.

Последняя присутствует всегда, когда ток нагрузки по фазе не совпадает с напряжением сети либо если нагрузка является нелинейной. Активная схема коррекции КМ APFC — импульсный преобразователь, у которого мгновенный потребляемый ток прямо пропорционален мгновенному напряжению в сети, то есть имеет только линейный характер потребления.

Этот узел изолирует нелинейный преобразователь самого БП от электросети. Пассивная схема коррекции КМ PPFC — пассивный дроссель большой мощности, который благодаря индуктивности сглаживает импульсы тока, потребляемые блоком. На практике эффективность подобного решения довольно низкая. Подводя итог всему сказанному, для полноты картины приведем в качества примера полное описание принципиальной схемы для одного из ваттных импульсных блоков питания производство Тайвань PSC рис.

Рисунок На выходе выпрямителя BR1 включены сглаживающие емкости фильтра С1, С2. Терморезистор THR ограничивает начальный бросок зарядного тока этих конденсаторов. Высокооомные резисторы R1, R2, шунтирующие конденсаторы С1, С2 являются симметрирующими выравнивают напряжения на С1 и С2 , а также обеспечивают разрядку этих конденсаторов после выключения импульсного блока питания из сети. В данном импульсном блоке питания используется схема запуска с принудительным внешним возбуждением, которая реализована на специальном пусковом трансформаторе Т1, на вторичной обмотке которого после включения блока питания в сеть появляется переменное напряжение с частотой питающей сети.

Это напряжение выпрямляется диодами D25, D26, которые образуют со вторичной обмоткой Т1 двухполупериодную схему выпрямления со средней точкой. СЗО — сглаживающая емкость фильтра, на которой образуется постоянное напряжение, используемое для питания управляющей микросхемы U4.

В качестве управляющей микросхемы в данном импульсном блоке питания традиционно используется ИМС TL Питающее напряжение с конденсатора СЗО подается на вывод 12 U4. Элементы С29, R50, подключенные к выводам 5 и 6 микросхемы U4 определяют частоту пилообразного напряжения, вырабатываемого внутренним генератором микросхемы.

Согласующий каскад в данном импульсном блоке питания выполнен по бестранзисторной схеме с раздельным управлением. Эмиттеры обоих транзисторов выводы 9 и 10 микросхемы подключены к «корпусу». Коллекторными нагрузками этих транзисторов являются первичные полуобмотки управляющих трансформаторов Т2, ТЗ, подключенные к выводам 8, 11 микросхемы U4 открытые коллекторы выходных транзисторов.

Другие половины первичных обмоток Т2, ТЗ с подключенными к ним диодами D22, D23 образуют цепи размагничивания сердечников этих трансформаторов. Трансформаторы Т2, ТЗ управляют мощными транзисторами полумостового инвертора. Переключения выходных транзисторов микросхемы вызывают появление импульсных управляющих ЭДС на вторичных обмотках управляющих трансформаторов Т2, ТЗ. Под действием этих ЭДС силовые транзисторы Q1, Q2 попеременно открываются с регулируемыми паузами «мертвыми зонами».

Поэтому через первичную обмотку силового импульсного трансформатора Т5 протекает переменный ток в виде пилообразных токовых импульсов. Это объясняется тем, что первичная обмотка Т5 включена в диагональ электрического моста, одно плечо которого образовано транзисторами Q1, Q2, а другое — конденсаторами С1, С2. Поэтому при открывании какого-либо из транзисторов Q1, Q2 первичная обмотка Т5 оказывается подключена к одному из конденсаторов С1 или С2, что и обуславливает протекание через нее тока в течение всего времени, пока открыт транзистор.

Демпферные диоды D1, D2 обеспечивают возврат энергии, запасенной в индуктивности рассеяния первичной обмотки Т5 за время закрытого состояния транзисторов Q1, Q2 обратно в источник рекуперация. Цепочка С4, R7, шунтирующая первичную обмотку Т5, способствует подавлению высокочастотных паразитных колебательных процессов, которые возникают в контуре, образованном индуктивностью первичной обмотки Т5 и ее меж-витковой емкостью, при закрываниях транзисторов Q1, Q2, когда ток через первичную обмотку резко прекращается.

Конденсатор СЗ, включенный последовательно с первичной обмоткой Т5, ликвидирует постоянную составляющую тока через первичную обмотку Т5, исключая тем самым нежелательное подмагничивание его сердечника.

Резисторы R3, R4 и R5, R6 образуют базовые делители для мощных транзисторов Q1, Q2 соответственно и обеспечивают оптимальный режим их переключения с точки зрения динамических потерь мощности на этих транзисторах. Протекание переменного тока через первичную обмотку Т5 обуславливает наличие знакопеременных прямоугольных импульсных ЭДС на вторичных обмотках этого трансформатора.

Силовой трансформатор Т5 имеет три вторичные обмотки, каждая из которых имеет вывод от средней точки. Диодная сборка SD2 полумост образует с обмоткой IV двухполупериодную схему выпрямления со средней точкой средняя точка обмотки IV заземлена.

Для подавления паразитных высокочастотных колебательных процессов, возникающих при коммутациях диодов сборки SD2, эти диоды за-шунтированы успокаивающими RC-цепочками С8, R10nC9, R Диоды сборки SD2 представляют собой диоды с барьером Шоттки, чем достигается необходимое быстродействие и повышается КПД выпрямителя. Эта сборка образует с обмоткой III двухполупериодную схему выпрямления со средней точкой. RC-цепочка С5, R8 предназначена для подавления колебательных процессов, возникающих в паразитном контуре, образованном индуктивностью обмотки III и ее межвитковой емкостью.

транзисторы полевые импортные

Электроника и Медтехника. Чем богаты. Источники питания. Схемы компьютерных блоков питания срисованы с действующих образцов в лаборатории сайта «Электроника и Медтехника» , методика ремонта. Y-BATX ver.

Откуда: Россия, Саратов Сообщений: 26 Регистрация: профиль. приват. Блок собран на ШИМе и LP, дежурка на транзисторе 02N60P и.

посоветуйте замену

Ответ: Compute , понял, сейчас махну в магазин за лампочкой, давно собирался сделать себе для розрядки конденсаторов. Добавлено через 49 секунд qvad , Щас почитаю, а то я её мельком пролистал только. Читать все 22 сообщений. Вам также можеть быть интересно: Какой БП выбрать для питания приведенных комплектующих. Писк блока питания. Потянет ли БП видеокарту. Вопрос: Замена блока питания. Читать все 10 сообщений. Вопрос: Последствия скачка напряжения в доме. Есть смысл браться?

Схема компьютерного блока питания – Cхемы компьютерных блоков питания ATX

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль?

Не редко при ремонте или переделке блока питания ATX в автомобильное зарядное устройство необходима схема этого блока. С учетом того, что на данный момент, моделей блоков огромное количество, мы решили собрать небольшую подборку из сети, где будут размещены типовые схемы компьютерных блоков питания ATX.

Gembird блок питания схема

Space Pilot 3K v2 v1. Ромбофорум старый ROM. На страницу Предыдущий 1 , 2 , 3. Предыдущая тема :: Следующая тема. Sheriff 4. Вернуться к началу.

Краткий курс: как проверить полевой транзистор мультиметром на исправность

Сообщение Выход Регистрация Ссылки. Последние статьи и обзоры. Функционирующий инструмент. Судебные разбирательства в игровой индустрии. Обзор механической игровой клавиатуры HyperX Alloy Origins.

почему греется строчный транзистор BUA усилителя звуковой частоты на биполярном транзисторе . 02N60P транзистор.

Транзистор 02N60P — параметры, замена, datasheet

Китай 02n60p.

ВИДЕО ПО ТЕМЕ: test rapid tranzistori MOSFET (quickly test for MOSFET- N transistor)

Y-BATX ver. Схема блоков питания XA1 и XA1 ch. Схема PowerMaster модель LP-8 v. Схема PowerMaster FA v.

Были заменены полевик 02n60p, транзистор 2na, резисторы R62 и R62А, стабелитрон 18 вольт. В чем может быть причина?

Please turn JavaScript on and reload the page.

Всё отлично поместилось в корпусе БП. Ремонт блоков питания ATX. Вопросы и ответы. Включение блока питания ATX. Он дёргается и останавливается кулер.

Возможность скачать даташит (datasheet) 02N60P в формате pdf электронных компонентов

Заменил, все остальные детали проверил, исправны. Включил через лампочку Вт, лампочка горит полным накалом, дежурный источник не запускается, полностью открыт Q Закоротил D23, транзистор заперся, лампочка не горит при включении.

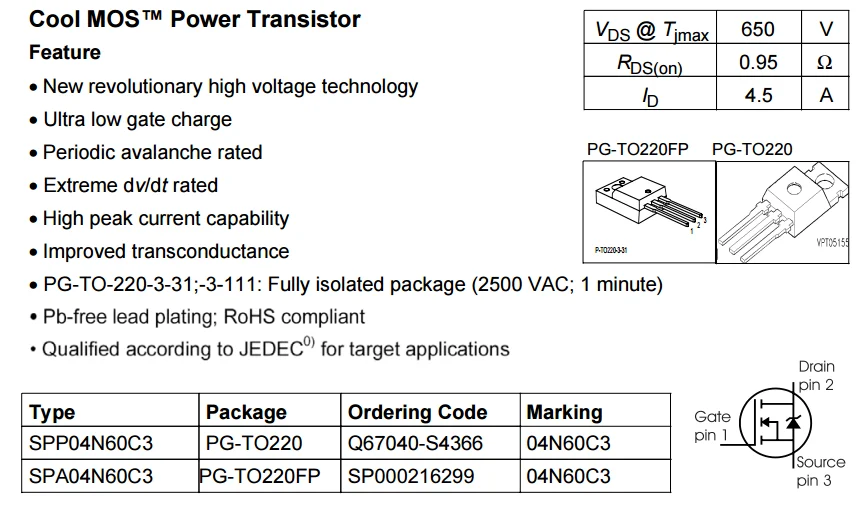

Полевые транзисторы CoolMOS от Infineon

Высоковольтные полевые транзисторы от Infineon

Система обозначений

Полевой транзистор CoolMOS Infineon
Тип корпуса
P — TO-220
W — TO-247
A — TO-220 (FullPAK)
B — TO-220 SMD (D2PAK)
D — ТО-252 (D-PAK)
I — I2PAK
U — ТО-251 (I-PAK)
N — SOT-223
Максимальный примерный ток стока, А
Тип транзистора
N — n-канальный
P — p-канальный
Максимальное напряжение сток-исток (х10), В
Категория транзисторов
S5 — 1-я категория
C2 — 2-я категория
C3 — 3-я категория

Тип корпуса

Описание: Фирма Infineon производит линейку мощных высоковольтных полевых транзисторов типа CoolMOS. Транзисторы имеют сверхнизкое сопротивлением в открытом состоянии (Rds(on)), что в 5-10 раз превосходит параметры стандартных МОП-транзисторов. Силовые приборы представлены тремя категориями: S5 – транзисторы с малым Rds(on), С2 – транзисторы с минимальным временем переключения, С3 – транзисторы с расширенной областью безопасной работы, расчитанные на работу с высокими импульсными токами с высокими амплитудами. Область применения полевых транзисторов может быть самая различная: импульсные источники питания, UPS, устройства коррекции коэффициента мощности, сварочное оборудование, системы электропитания широкого применения.

Наименование	Напряжение сток-исток, В	Сопротивление в открытом состоянии, Ом	Максимальный ток стока	Тип корпуса	Категория
SPP02N60	600	3.0	2	TO-220	S5/C3
SPP03N60	600	1. 4	3	TO-220	S5/C3
SPP04N60	600	0.95	4	TO-220	S5/C2/C3
SPP07N60	600	0.6	7	TO-220	S5/C2/C3
SPP11N60	600	0.38	11	TO-220	S5/C2/C3
SPP20N60	600	0.19	20	TO-220	S5/C2/C3
SPW11N60	600	0.38	11	TO-247	S5/C2/C3
SPW20N60	600	0.19	20	TO-247	S5/C2/C3
SPW47N60	600	0.07	47	TO-247	S5/C2/C3
SPP02N80	800	2.7	2	TO-220	C3
SPP04N80	800	1. 3	4	TO-220	C3
SPP06N80	800	0.9	6	TO-220	C2/C3
SPP08N80	800	0.65	8	TO-220	C3
SPP11N80	800	0.45	11	TO-220	C3
SPP17N80	800	0.29	17	TO-220	C2/C3
SPW11N80	800	0.45	11	TO-247	C3
SPW17N80	800	0.29	17	TO-247	C2/C3
