Как правильно подключить выключатель света. Какие бывают типы электрических схем выключателей. Как самостоятельно выполнить монтаж выключателя. На что обратить внимание при подключении.
Основные типы электрических схем выключателей
При монтаже электропроводки важно правильно подключить выключатели света. Существует несколько основных типов электрических схем выключателей:
- Одноклавишный выключатель — самая простая схема для управления одной группой светильников
- Двухклавишный выключатель — позволяет независимо управлять двумя группами светильников
- Проходной выключатель — для управления освещением с двух мест
- Перекрестный выключатель — для управления с трех и более мест
- Диммер — для плавной регулировки яркости света
- Сенсорный выключатель — включение/выключение происходит при касании
Выбор конкретной схемы зависит от особенностей помещения и потребностей пользователя. Рассмотрим подробнее наиболее распространенные варианты подключения.
Схема подключения одноклавишного выключателя
Одноклавишный выключатель — самый простой и распространенный вариант. Его схема подключения выглядит следующим образом:
- Фазный провод подключается к клемме L выключателя
- От клеммы выключателя идет провод к светильнику
- Нулевой провод подключается напрямую к светильнику
При нажатии клавиши выключателя происходит замыкание цепи и подача питания на светильник. Такая схема подходит для управления одной группой осветительных приборов в небольших помещениях.

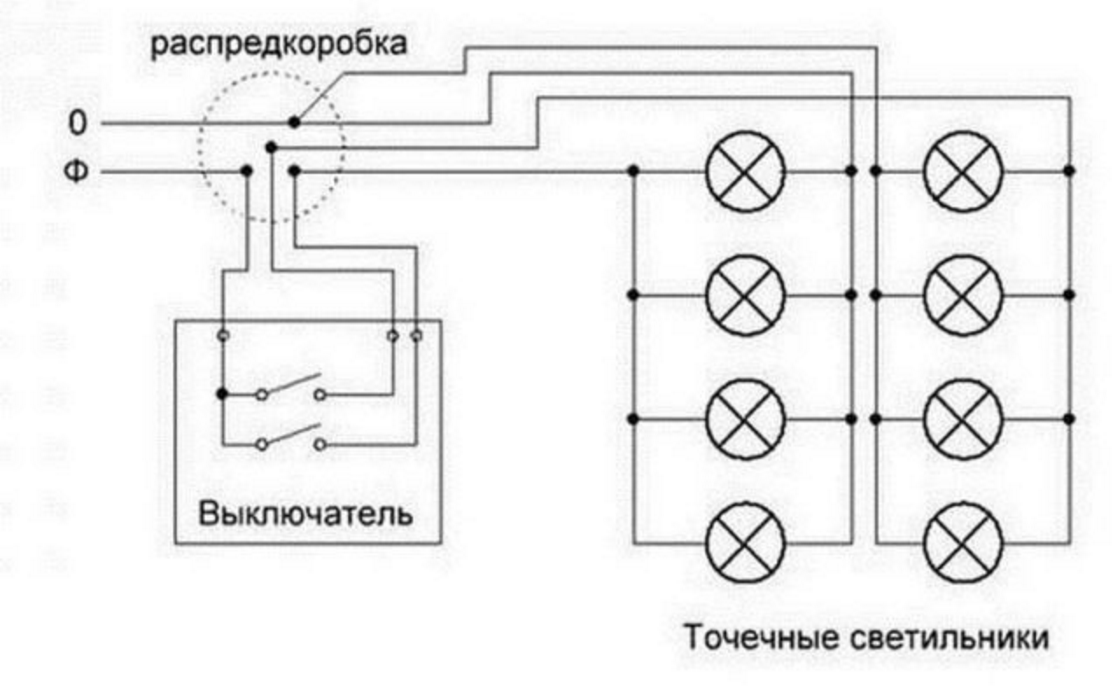

Особенности подключения двухклавишного выключателя
Двухклавишный выключатель позволяет независимо управлять двумя группами светильников. Его схема немного сложнее:
- Фазный провод подключается к общей клемме выключателя
- От двух других клемм идут провода к разным группам светильников
- Нулевые провода подключаются напрямую к светильникам
Такая схема удобна, когда нужно включать/выключать освещение по частям, например, в большой комнате или на кухне. Каждая клавиша управляет своей группой светильников.

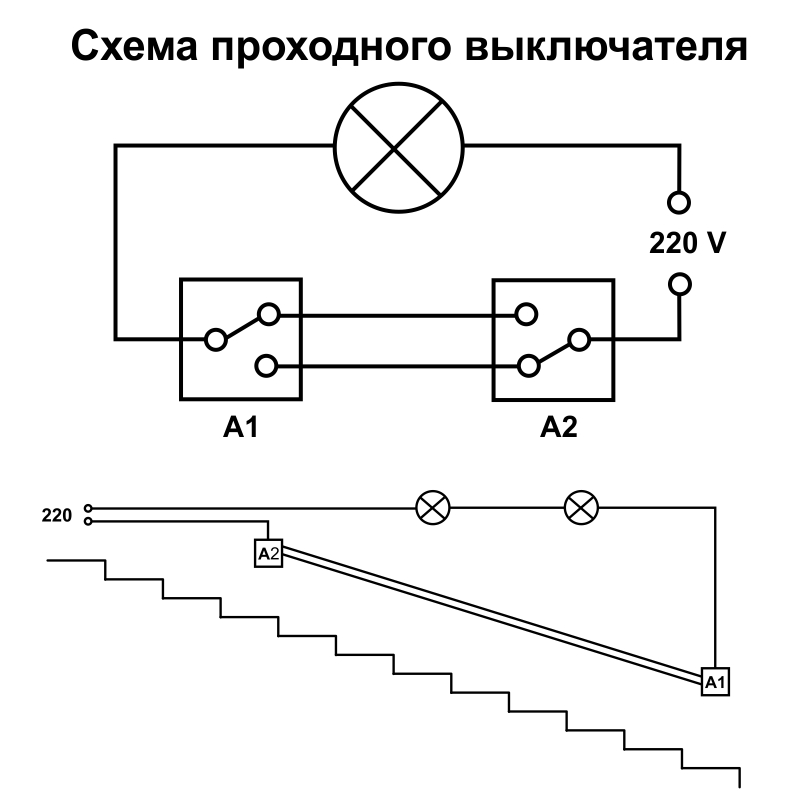

Схема подключения проходного выключателя
Проходной выключатель позволяет управлять освещением с двух разных мест. Для этого используется пара проходных выключателей, соединенных по следующей схеме:
- Фазный провод подключается к клемме L первого выключателя
- Клеммы 1 и 2 обоих выключателей соединяются перекрестно
- От клеммы P второго выключателя идет провод к светильнику
- Нулевой провод подключается напрямую к светильнику
Такая схема удобна в длинных коридорах, на лестницах — можно включить свет в начале пути и выключить в конце. При переключении любого из выключателей происходит смена состояния освещения.
Особенности подключения диммера
Диммер позволяет плавно регулировать яркость светильников. Его схема подключения имеет некоторые особенности:
- Фазный провод подключается к входной клемме диммера
- С выходной клеммы идет провод к светильнику
- Нулевой провод подключается напрямую к светильнику
- Обязательно нужно подключить заземляющий провод к корпусу диммера
Важно учитывать, что не все типы ламп совместимы с диммерами. Светодиодные и энергосберегающие лампы требуют специальных диммеров. Перед установкой нужно убедиться в совместимости.
Пошаговая инструкция по монтажу выключателя
Установка выключателя своими руками вполне возможна при соблюдении правил безопасности. Вот основные этапы монтажа:
- Обесточить электрическую сеть
- Снять старый выключатель, если есть
- Зачистить концы проводов
- Подключить провода к клеммам нового выключателя согласно схеме
- Закрепить выключатель в монтажной коробке
- Установить декоративную рамку
- Проверить работу выключателя
При самостоятельном монтаже важно использовать качественные материалы и инструменты, соблюдать полярность подключения. В сложных случаях лучше обратиться к профессиональному электрику.
Меры безопасности при подключении выключателей
Работа с электропроводкой требует соблюдения правил безопасности:
- Перед началом работ обязательно отключить электричество на щитке
- Использовать инструменты с изолированными ручками
- Проверять отсутствие напряжения индикаторной отверткой
- Не работать с электропроводкой в условиях повышенной влажности
- При отсутствии опыта лучше обратиться к специалисту
Соблюдение этих простых правил поможет избежать поражения электрическим током и других опасных ситуаций при монтаже выключателей.
Распространенные ошибки при подключении выключателей
При самостоятельном монтаже выключателей нередко допускаются ошибки:
- Неправильное определение фазного и нулевого проводов
- Слабая затяжка проводов в клеммах
- Использование проводов неподходящего сечения
- Отсутствие изоляции оголенных участков проводов
- Подключение к выключателю слишком большой нагрузки
Эти ошибки могут привести к некорректной работе выключателя, коротким замыканиям и даже возгораниям. Внимательность и соблюдение правил монтажа помогут их избежать.
Как определить фазный и нулевой провода?
Правильное определение фазного и нулевого проводов критически важно для безопасной работы выключателя. Есть несколько способов их различить:
- По цвету изоляции: фаза обычно коричневая или красная, ноль — синий
- С помощью индикаторной отвертки: она загорится при касании фазного провода
- Мультиметром: на фазном проводе будет напряжение относительно земли
Какое сечение проводов использовать для подключения выключателя?
Выбор сечения проводов зависит от мощности подключаемой нагрузки:
- До 3 кВт — провод сечением 1.5 мм²
- 3-5 кВт — 2.5 мм²
- 5-7 кВт — 4 мм²
- Свыше 7 кВт — 6 мм² и более
Использование проводов меньшего сечения может привести к их перегреву и возгоранию. При подключении мощных потребителей лучше проконсультироваться со специалистом для правильного выбора проводки.
Как проверить правильность подключения выключателя?
После монтажа важно убедиться в корректности подключения выключателя:
- Визуально проверить надежность крепления проводов в клеммах
- Включить электричество на щитке
- Проверить работу выключателя, включая и выключая свет
- Проверить, не нагревается ли выключатель при длительной работе
При обнаружении любых отклонений от нормы нужно обесточить цепь и перепроверить подключение. В сложных случаях лучше обратиться к профессиональному электрику для диагностики.
| Дата | Цена | |
|---|---|---|
| 16.10.2021 | 76444,80 RUB | |
| 20.04.2021 | 76444,80 RUB | |
29. 11.2020 | 66096,00 RUB | |
| 28.09.2020 | 61200,00 RUB |
| Наименование изделия у производителя | Блок-контакты привода выключателя (16 контактов), фигура 32 или 34 электрическая схема 1VCD400155-273, фигура 31-32 или 91-92 электр | |
| Артикул/тип | 1VCF339751S0176 | |
| Статус продукта у ABB | ||
| 1-й уровень иерархии продуктов | ||
| 2-й уровень иерархии продуктов | Service | |
| 3-й уровень иерархии продуктов | Spares and Consumables | |
| 4-й уровень иерархии продуктов | ||
| Группа цен материалов | BSMV SP | |
| Минимальный заказ у производителя | 1 | |
| Примечание | ||
| Родина бренда | ||
| Страна происхождения | Германия | |
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
Код в Profsector. com | FA1.225.18.634 | |
| Статус компонента у производителя | Заказ / 6 недель |
Упаковки
Электрическая схема: автоматические выключатели на схеме
Электрическая схема — дело, в котором сложно разобраться. Далеко не все люди, напрямую не связанные с электроникой и электрикой, знают, как обозначаются автоматические выключатели на электрических схемах.
В этом, по большому счету, нет ничего удивительного. Проблема в том, что даже специалисты порой, не знают, как это правильно сделать, поэтому и возникает путаница, недопонимание и некоторые сложности с практической точки зрения.
Графическое обозначение выключателя на электрической схеме
Безусловно, существует ГОСТ 2.
755-87 ЕСКД, который регламентирует обозначение элементов на электрической схеме. Это важно, как и то, что значат буквы на автоматическом выключателе. Но четкого и однозначного определения того, как обозначаются автоматические выключатели, не существует.
По этой причине каждый инженер выполняет изображение, как ему хочется и подсказывает его профессиональное воображение. Хотя со временем появились некоторые стандарты и общие правила того, как на схеме обозначается автоматический выключатель. Их можно представить в виде таблицы.
В целом, необходимо внимательно изучать пояснения к схемам, если таковые присутствуют. Именно там разработчик конкретного проекта размещает условные графические обозначения и приводит к ним расшифровку.
Буквенное обозначение на электрической схеме
С практической точки зрения в отношении автоматических выключателей может стать именно буквенно-цифровое обозначение. Если в документе мы видим литеру «R», то всем понятно, что речь в данном случае будет идти о статической нагрузке, а «C» – конденсатор.
Также автоматические устройства обозначаются двумя буквами, первая из которых «Q», а вторая обозначает конкретный тип прибора. Имеет смысл свести наиболее часто встречаемые обозначения автоматических устройств в единую таблицу.
Возможные последствия неправильной интерпретации обозначений на электрической схеме
Если неправильно прочитать, как на электрической схеме обозначается автоматический выключатель, то последствия могут быть самыми непредсказуемыми:
- Соединение нуля и заземляющей шины со всеми вытекающими в плане защиты.
- Отсутствие полнофазного подключения чревато ложными выключениями автомата. Самое интересное, что некоторые мастера сознательно используют неполнофазное подключение в целях экономии (используют то оборудование, которое есть). Это очень серьезное нарушение.
- Неправильный вывод проводников на розетку. В результате могут появляться все те же ложные отключения.
- Иногда вследствие ошибок соединяют вместе нули различных автоматов, в результате неконтролируемые отключения случаются достаточно часто.
- Нередки случаи, когда из-за неправильно прочитанной электрической схемы мастера перепутывают фазы и нули различных устройств со всеми вытекающими последствиями.
- Не стоит исключать ошибки в соблюдении полярности отдельных приборов. Это однозначно приводит неработоспособности схемы, а также выходу из строя отдельных компонентов.
В заключение стоит отметить следующее. Автоматы различных типов важны с практической точки зрения. И недопустимо игнорировать их применение в сетях электропитания.
Однако необходимо четко понимать, каким образом эти устройства обозначаются графически, не забывать изучать существующие пояснения к электрическим схемам.
Похожие статьи:
Объяснение схемы управления автоматическим выключателем— технические примечания
TestGuy
#1
Типичная схема подключения с управлением постоянным током для Westinghouse DHP показана на рисунке ниже.
Мы будем использовать эту простую схему для обсуждения компонентов, связанных с последовательностью электрических операций автоматического выключателя.
Цепь управления автоматическим выключателем среднего напряжения. Фото: Westinghouse DHP.
(>> #) Вторичное отключение
Управляющее напряжение для электрического режима подается на автоматический выключатель через вторичное отключение. Вторичный разъединитель также является интерфейсом вспомогательных контактов автоматического выключателя для соответствующего распределительного щита и обеспечивает индикацию для системы управления о положении выключателя.
(CS) Переключатель управления
Обычно располагается на двери ячейки или на панели дистанционного управления. Используется для ручного управления автоматическим выключателем с помощью электрического управления. CSC = Закрытый контакт. CST = контакт отключения.
(PR) Защитное реле
Основная цель защитного реле — свести к минимуму повреждение оборудования и перебои в энергосистемах при сбоях в электроснабжении.
Релейному оборудованию помогают в этой задаче измерительные трансформаторы, которые обнаруживают ненормальные условия питания.
(TC) Катушка отключения
Катушка отключения представляет собой простой соленоид, который приводит в действие защелку отключения автоматического выключателя.
(Y) Реле блокировки насоса
Блокирует цепь управления, если операция закрытия не завершена. Если выключатель не замыкается с первой попытки, а катушка включения остается под напряжением, «реле Y» обеспечивает блокировку, предотвращающую повторную попытку включения выключателя.
Если сигнал на включение инициируется, но не снимается, выключатель может выполнять бесконечные циклы включения, отключения, зарядки, включения и отключения (накачка). Катушка Y размыкает контакт Y в цепи включения, и пока присутствует сигнал включения, автоматический выключатель не может повторно включиться.
(SR) Пружинный расцепитель
Катушка включения представляет собой соленоид, который приводит в действие защелку включения автоматического выключателя, позволяя выполнять дистанционные операции включения.
(M) Двигатель взвода пружины
Автоматически взводит пружинный механизм для включения автоматического выключателя, а также перезаряжает пружинный механизм, когда автоматический выключатель находится в положении ВКЛ, обеспечивая мгновенное повторное включение автоматического выключателя после размыкания. Зарядный двигатель включается автоматически, когда автоматический выключатель вкатывается.
(Lsb) Выключатель двигателя
Обычно приводится в действие кулачком синхронизации, который приводит в действие переключатель для размыкания нормально замкнутых контактов и обесточивания двигателя, когда выключатель взведен. Он также может иметь набор нормально разомкнутых контактов, которые замыкают и замыкают цепь на замыкающую катушку.
(LC) Переключатель проверки защелки
Переключатель с механическим приводом, который определяет сброс защелки отключения. Указывает, когда выключатель «готов к включению».
(G) Зеленая сигнальная лампа
Когда выключатель размыкается, загорается зеленая лампа — цепь замыкается, контакт 52b переключается с размыкания на замыкание.
(R) Красная сигнальная лампа
Когда выключатель замкнут и находится под напряжением, загорается красная лампа, указывая на то, что выключатель находится под напряжением. Цепь отключения «включена», и при срабатывании переключателя управления или контакта защитного реле выключатель размыкается.
( | | |/| ) Вспомогательный выключатель
Контакты вспомогательного выключателя предназначены для размыкания или замыкания внешних цепей управления при работе выключателя. Привод автоматического выключателя управляет размыканием и замыканием выключателей.
Когда механизм поднимается в положение «разомкнуто» (отключение выключателя), выключатель вынужден «замыкать» или «размыкать» контакты. Когда механизм закрывается (выключатель включен), переключатель сбрасывается и возвращает контакты в деактивированное положение.
( | | ) Контакт вспомогательного переключателя (a)
Контакты вспомогательного переключателя, которые размыкаются, когда выключатель разомкнут, называются «а-контактами».
Эти контакты находятся в том же положении, что и главные контакты выключателя.
( |/| ) Контакт вспомогательного переключателя (b)
Контакты вспомогательного переключателя, которые замкнуты, когда выключатель разомкнут, называются «контактами b». Эти контакты находятся в положении, противоположном основным контактам выключателя.
Принципиальная схема отключения и включения автоматического выключателя
Управление шкафом низковольтного выключателя, предназначенное для управления замыканием и размыканием. Место разделено управлением местным управлением и централизованным управлением двух. В непосредственной близости от выключателя (электромагнита или двигателя) для завершения включения, размыкания выполняется локально, управляя приводом выключателя вручную или с помощью кнопки управления. Это может быть способом экономии инвестиций, экономии кабеля и вторичного оборудования. Централизованное управление осуществляется в главном диспетчерском пункте, например, генератором, главным трансформатором и шинным сегментом до секционного выключателя и другими устройствами, которые находятся под централизованным управлением.
Обычно от десятков метров до сотен метров расстояние между этим режимом управления контролируется автоматическим выключателем и главной диспетчерской, его также называют «дистанционным управлением».
Управляется вспомогательной цепью автоматического выключателя. В главном диспетчерском пункте должно быть предусмотрено, чтобы панель управления отправляла управляющий переключатель или кнопку на включение, размыкание, привод должен выполнять команду на выключатель (т. е. замыкание, размыкание катушки). Между управляющими выключателями и приводом имеется связь через кабель управления.
Завершите замыкание автоматического выключателя, разомкнув электрическую цепь, называемую цепью управления задачами. Цепь управления мощностью в зависимости от типа работы можно разделить на два вида работы постоянного тока и работу переменного тока; разделены проводкой и используемым оборудованием, сильное и слабое управление двумя электрически управляемыми.
1. Для базовой модели требуется
.
Много автоматических выключателей, исполнительный (рабочий) механизм также разнообразен, так что схема управления существует много типов. Однако их основные требования одинаковы.
(1). Возможность ручного закрытия, открытия может быть достигнута с помощью реле с автоматическими средствами для автоматического закрытия, открытия. После закрытия операция открытия завершена, должна быть автоматически отключена цепь подзатвора, чтобы не сжечь катушку.
(2). Может указывать на замыкание выключателя, состояние разомкнутого положения. Когда положение замыкания автоматического выключателя, красный светофор; в положении OFF ярко-зеленый свет. Flash представляет собой автоматическое закрытие, открытие состояния. Цепь управления должна иметь защиту предохранителем.
(3). Следить за целостностью цепей управления и питания. Блокирующее устройство против угона
(4). Наличие механической или электрической.
(5). Электропроводка должна быть простой и надежной.
2.
