Правила маркировки конденсаторов постоянной ёмкости
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.
Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.
При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?
У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.
Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.
Итак, разберёмся в том, как маркируют конденсаторы.
Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

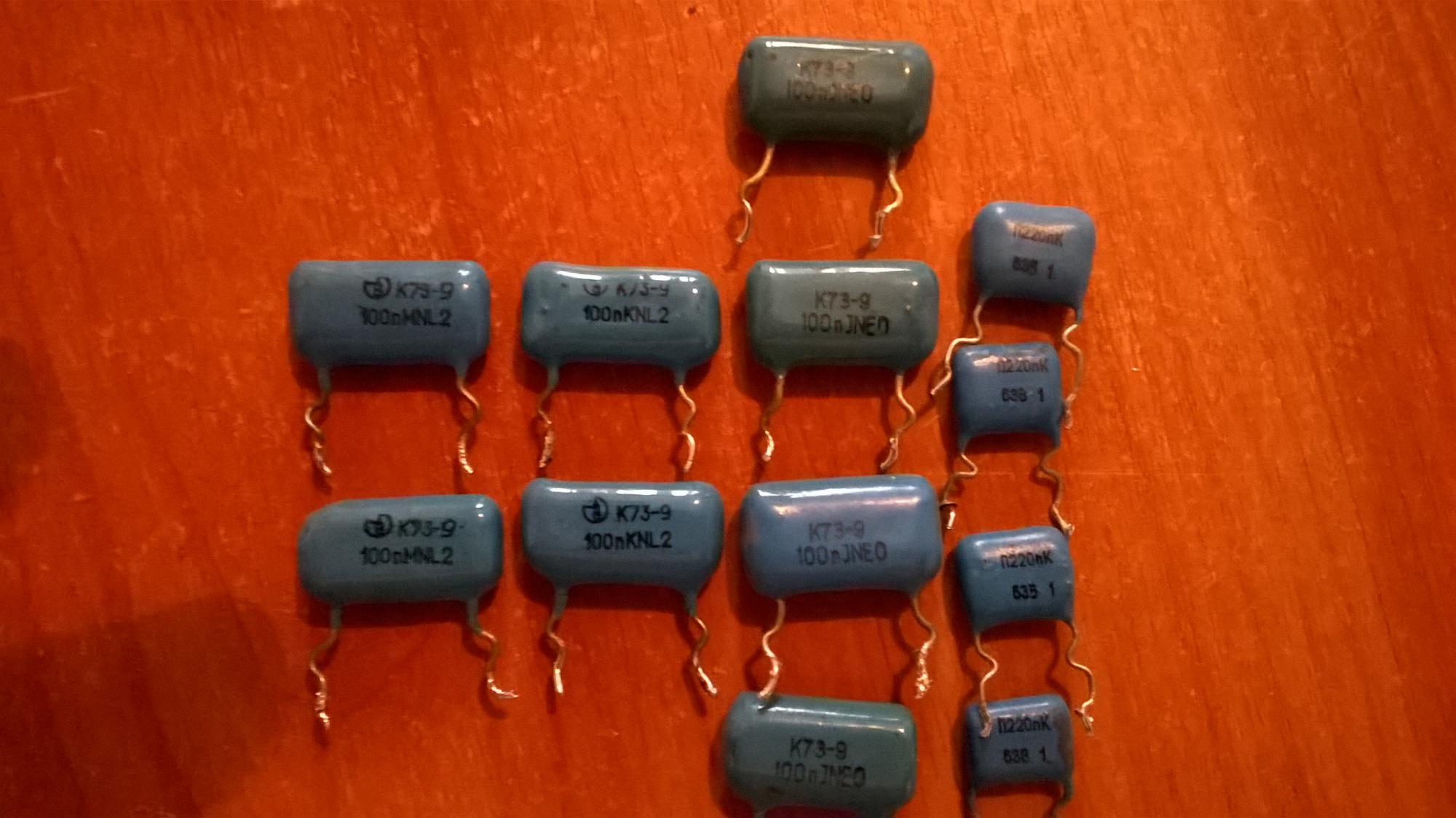

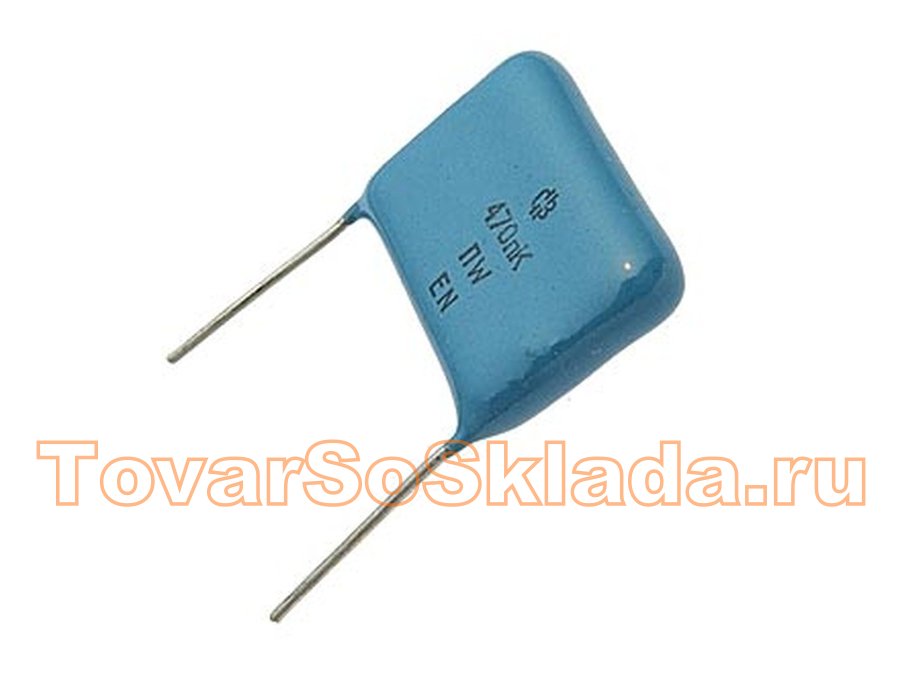

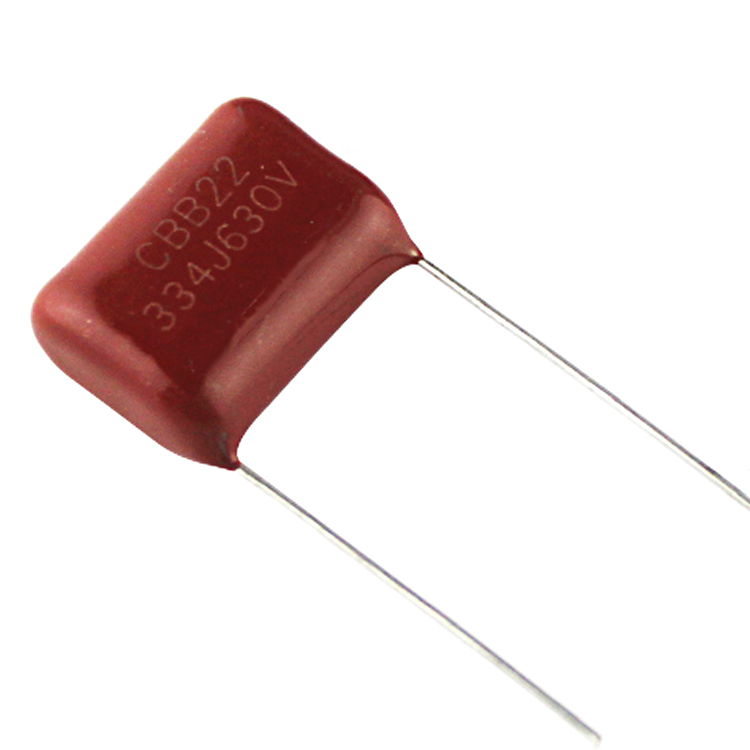

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.
Конденсаторы серии К73 и их маркировка
Правила маркировки.
Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.
Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

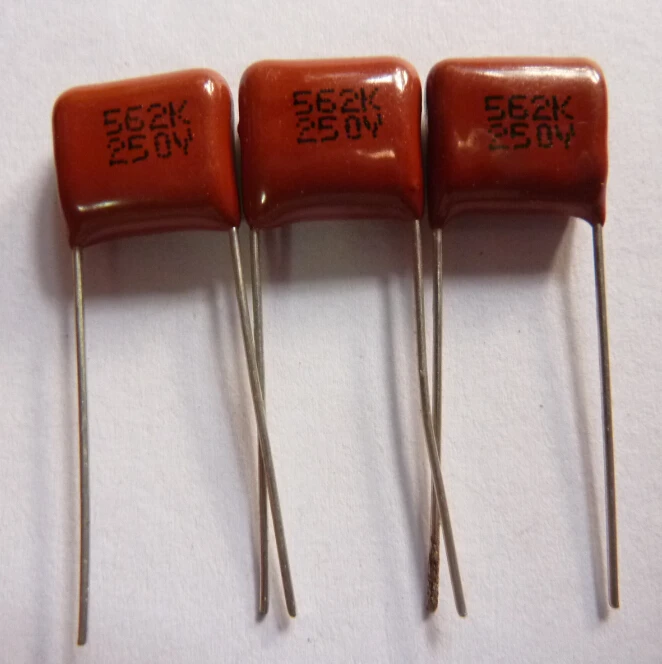

Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.
Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.
Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.
Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.
Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.
На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

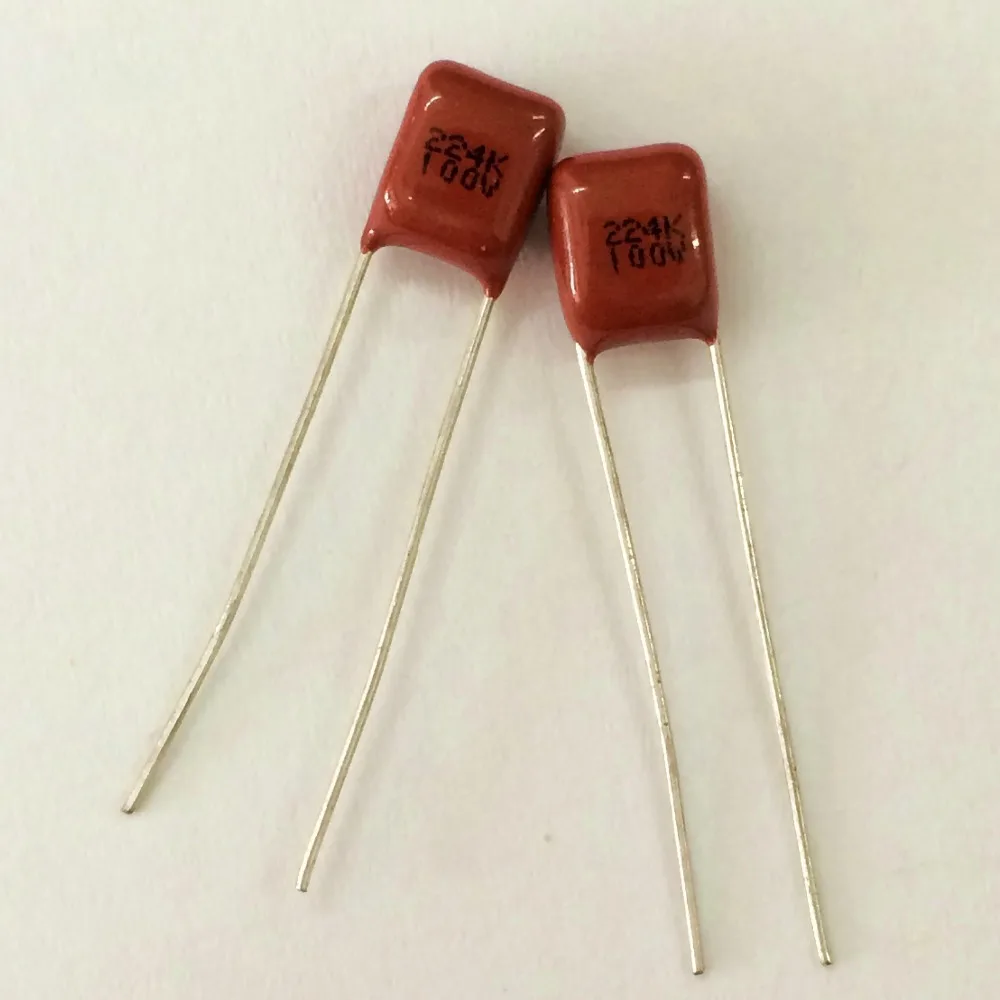

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом
Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.
Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.
Буквенный код отклонения ёмкости (допуск).
Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.
Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.
Допуск в % | Буквенное обозначение | |
лат. | рус. | |
± 0,05p | A | |
± 0,1p | B | Ж |
± 0,25p | C | У |
± 0,5p | D | Д |
± 1,0 | F | Р |
± 2,0 | G | Л |
± 2,5 | H | |
± 5,0 | J | И |
± 10 | K | С |
± 15 | L | |
± 20 | M | В |
± 30 | N | Ф |
-0. +100 | P | |
-10. +30 | Q | |
± 22 | S | |
-0. +50 | T | |
-0. +75 | U | Э |
-10. +100 | W | Ю |
-20. +5 | Y | Б |
-20. +80 | Z | А |
Маркировка конденсаторов по рабочему напряжению.
Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.
Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
Номинальное рабочее напряжение, B | Буквенный код |
1,0 | I |
1,6 | R |
2,5 | M |
3,2 | A |
4,0 | C |
6,3 | B |
10 | D |
16 | E |
20 | F |
25 | G |
32 | H |
40 | S |
50 | J |
63 | K |
80 | L |
100 | N |
125 | P |
160 | Q |
200 | Z |
250 | W |
315 | X |
350 | T |
400 | Y |
450 | U |
500 | V |
Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.
Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.
Выбирая любой элемент при создании схемы, необходимо знать его маркировку. В отличие от резисторов, для обозначения конденсаторов используются более сложные коды. Чаще всего трудности возникают при подборе элементов малого размера. Каждый специалист, много работающему с этим типом устройств, должен знать маркировку керамических конденсаторов.
Единицы емкости конденсаторов и их обозначение
Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения. Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:
- Микрофарад — мкФ.
- Нанофарад — нФ.
- Пикофарад — пФ.
Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.
Маркировка наносится на корпус устройства. Хотя и встречаются некоторые особенности конструкции кода, ориентироваться стоит на единицы измерения. Некоторые обозначения могут быть нанесены прописными буквами, например, M. F. На практике это означает микрофарад (mF). Также можно встретить и маркировку FD — сокращение от слова «farad». В результате надпись mmfd советует одной пикофараде.
На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады. Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.
Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.
Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.
Правила расшифровки маркировки
Сначала разберемся с цифровой маркировкой конденсаторов. Ели устройство имеет маленькие размеры, то для указания емкости используется стандарт EIA. При наличии в коде только двух цифр, после которых следует буква, их значение соответствует номинальной емкости. Третья цифра в коде представляет собой множитель нуля. Если она находится в диапазоне от 0 до 6, то к первым двум цифрам необходимо добавить соответствующее количество нулей. Скажем, обозначение «463» равно 46*10 3 .
Единицы измерения зависят от размеров устройства, и для маленьких это — пикофарады. В остальных случаях принято использовать микрофарады. Когда цифровое обозначение будет расшифровано, необходимо переходить к буквам. Когда они расположены в составе первых двух символов, то используется один из 2 способов:
- Буква «R» заменяет запятую — надпись 3R2 соответствует емкости в 3,2 пикофарады.
- Буква «р» используется в качестве десятичной запятой — р60 соответствует 0,6 пикофарадам. Буквы «n» и «m» выполняют аналогичную задачу, но соответствуют нано- и микрофараде.
Когда может помочь онлайн-калькулятор
Также может использоваться и смешанная маркировка конденсаторов, расшифровка которой проводится похожим образом. Однако первая буква в этом случае указывает на минимальную рабочую температуру элемента. Затем следует номинальная емкость устройства и показатели предельных отклонений. На совсем маленьких устройствах может быть нанесен цветовой код. В такой ситуации вам может помочь расшифровать маркировку конденсаторов калькулятор онлайн. Это позволит сэкономить массу времени.

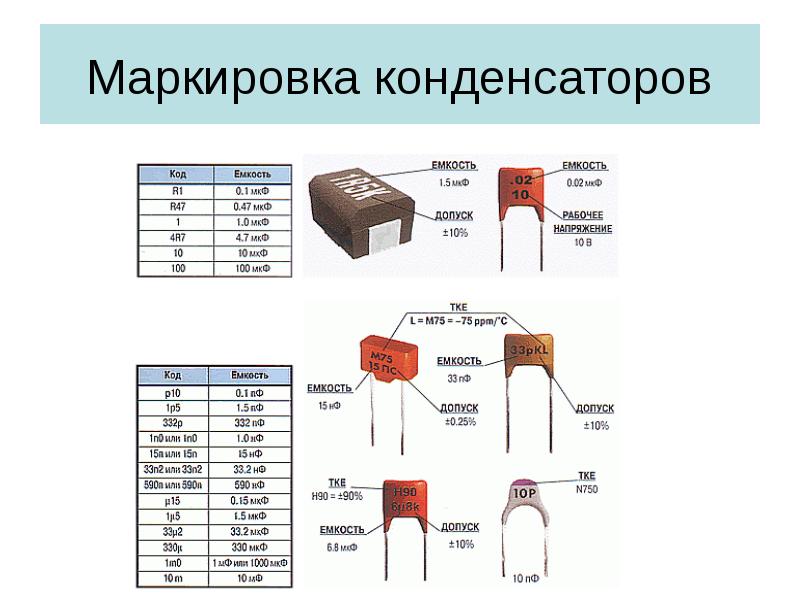

Другие виды маркировки
Кроме описанных выше способов кодирования информации о конденсаторах, иногда встречаются и другие, если они были выпущены достаточно давно. В подобной ситуации стоит обратиться к соответствующей справочной литературе, чтобы сделать правильный выбор. В большинстве случаев вполне достаточно и рассмотренных выше вариантов. Советские конденсаторы маркируются аналогично импортным, но на них может быть использована кириллица для обозначения емкости.
1. Маркировка тремя цифрами.
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).
код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
109 | 1.0 пФ | ||
159 | 1.5 пФ | ||
229 | 2.2 пФ | ||
339 | 3. 3 пФ | ||
479 | 4.7 пФ | ||
689 | 6.8 пФ | ||
100 | 10 пФ | 0.01 нФ | |
150 | 15 пФ | 0.015 нФ | |
220 | 22 пФ | 0.022 нФ | |
330 | 33 пФ | 0.033 нФ | |
470 | 47 пФ | 0.047 нФ | |
680 | 68 пФ | 0.068 нФ | |
101 | 100 пФ | 0.1 нФ | |
151 | 150 пФ | 0.15 нФ | |
221 | 220 пФ | 0.22 нФ | |
331 | 330 пФ | 0.33 нФ | |
471 | 470 пФ | 0.47 нФ | |
681 | 680 пФ | 0.68 нФ | |
102 | 1000 пФ | 1 нФ | |
152 | 1500 пФ | 1.5 нФ | |
222 | 2200 пФ | 2.2 нФ | |
332 | 3300 пФ | 3.3 нФ | |
472 | 4700 пФ | 4.7 нФ | |
682 | 6800 пФ | 6.8 нФ | |
103 | 10000 пФ | 10 нФ | 0.01 мкФ |
153 | 15000 пФ | 15 нФ | 0.015 мкФ |
223 | 22000 пФ | 22 нФ | 0.022 мкФ |
333 | 33000 пФ | 33 нФ | 0.033 мкФ |
473 | 47000 пФ | 47 нФ | 0.047 мкФ |
683 | 68000 пФ | 68 нФ | 0.068 мкФ |
104 | 100000 пФ | 100 нФ | 0. 1 мкФ |
154 | 150000 пФ | 150 нФ | 0.15 мкФ |
224 | 220000 пФ | 220 нФ | 0.22 мкФ |
334 | 330000 пФ | 330 нФ | 0.33 мкФ |
474 | 470000 пФ | 470 нФ | 0.47 мкФ |
684 | 680000 пФ | 680 нФ | 0.68 мкФ |
105 | 1000000 пФ | 1000 нФ | 1 мкФ |
2. Маркировка четырьмя цифрами.
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:
1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.
3. Буквенно-цифровая маркировка.
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n».
Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:
0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ
4. Планарные керамические конденсаторы.
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ
S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ
маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
5. Планарные электролитические конденсаторы.
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:
, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
буква | e | G | J | A | C | D | E | V | H (T для танталовых) |
напряжение | 2,5 В | 4 В | 6,3 В | 10 В | 16 В | 20 В | 25 В | 35 В | 50 В |
Кодовая маркировка, дополнение
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
А. Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
Код | Емкость [пФ] | Емкость [нФ] | Емкость [мкФ] |
109 | 1,0 | 0,001 | 0,000001 |
159 | 1,5 | 0,0015 | 0,000001 |
229 | 2,2 | 0,0022 | 0,000001 |
339 | 3,3 | 0,0033 | 0,000001 |
479 | 4,7 | 0,0047 | 0,000001 |
689 | 6,8 | 0,0068 | 0,000001 |
100* | 10 | 0,01 | 0,00001 |
150 | 15 | 0,015 | 0,000015 |
220 | 22 | 0,022 | 0,000022 |
330 | 33 | 0,033 | 0,000033 |
470 | 47 | 0,047 | 0,000047 |
680 | 68 | 0,068 | 0,000068 |
101 | 100 | 0,1 | 0,0001 |
151 | 150 | 0,15 | 0,00015 |
221 | 220 | 0,22 | 0,00022 |
331 | 330 | 0,33 | 0,00033 |
471 | 470 | 0,47 | 0,00047 |
681 | 680 | 0,68 | 0,00068 |
102 | 1000 | 1,0 | 0,001 |
152 | 1500 | 1,5 | 0,0015 |
222 | 2200 | 2,2 | 0,0022 |
332 | 3300 | 3,3 | 0,0033 |
472 | 4700 | 4,7 | 0,0047 |
682 | 6800 | 6,8 | 0,0068 |
103 | 10000 | 10 | 0,01 |
153 | 15000 | 15 | 0,015 |
223 | 22000 | 22 | 0,022 |
333 | 33000 | 33 | 0,033 |
473 | 47000 | 47 | 0,047 |
683 | 68000 | 68 | 0,068 |
104 | 100000 | 100 | 0,1 |
154 | 150000 | 150 | 0,15 |
224 | 220000 | 220 | 0,22 |
334 | 330000 | 330 | 0,33 |
474 | 470000 | 470 | 0,47 |
684 | 680000 | 680 | 0,68 |
105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
В. Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
Код | Емкость[пФ] | Емкость[нФ] | Емкость[мкФ] |
1622 | 16200 | 16,2 | 0,0162 |
4753 | 475000 | 475 | 0,475 |
С. Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
Код | Емкость [мкФ] |
R1 | 0,1 |
R47 | 0,47 |
1 | 1,0 |
4R7 | 4,7 |
10 | 10 |
100 | 100 |
D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
Код | Емкость |
p10 | 0,1 пФ |
Ip5 | 1,5 пФ |
332p | 332 пФ |
1НО или 1nО | 1,0 нФ |
15Н или 15n | 15 нФ |
33h3 или 33n2 | 33,2 нФ |
590H или 590n | 590 нФ |
m15 | 0,15мкФ |
1m5 | 1,5 мкФ |
33m2 | 33,2 мкФ |
330m | 330 мкФ |
1mO | 1 мФ или 1000 мкФ |
10m | 10 мФ |
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования
А. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Код | Емкость [мкФ] | Напряжение [В] |
А6 | 1,0 | 16/35 |
А7 | 10 | 4 |
АА7 | 10 | 10 |
АЕ7 | 15 | 10 |
AJ6 | 2,2 | 10 |
AJ7 | 22 | 10 |
AN6 | 3,3 | 10 |
AN7 | 33 | 10 |
AS6 | 4,7 | 10 |
AW6 | 6,8 | 10 |
СА7 | 10 | 16 |
СЕ6 | 1,5 | 16 |
СЕ7 | 15 | 16 |
CJ6 | 2,2 | 16 |
CN6 | 3,3 | 16 |
CS6 | 4,7 | 16 |
CW6 | 6,8 | 16 |
DA6 | 1,0 | 20 |
DA7 | 10 | 20 |
DE6 | 1,5 | 20 |
DJ6 | 2,2 | 20 |
DN6 | 3,3 | 20 |
DS6 | 4,7 | 20 |
DW6 | 6,8 | 20 |
Е6 | 1,5 | 10/25 |
ЕА6 | 1,0 | 25 |
ЕЕ6 | 1,5 | 25 |
EJ6 | 2,2 | 25 |
EN6 | 3,3 | 25 |
ES6 | 4,7 | 25 |
EW5 | 0,68 | 25 |
GA7 | 10 | 4 |
GE7 | 15 | 4 |
GJ7 | 22 | 4 |
GN7 | 33 | 4 |
GS6 | 4,7 | 4 |
GS7 | 47 | 4 |
GW6 | 6,8 | 4 |
GW7 | 68 | 4 |
J6 | 2,2 | 6,3/7/20 |
JA7 | 10 | 6,3/7 |
JE7 | 15 | 6,3/7 |
JJ7 | 22 | 6,3/7 |
JN6 | 3,3 | 6,3/7 |
JN7 | 33 | 6,3/7 |
JS6 | 4,7 | 6,3/7 |
JS7 | 47 | 6,3/7 |
JW6 | 6,8 | 6,3/7 |
N5 | 0,33 | 35 |
N6 | 3,3 | 4/16 |
S5 | 0,47 | 25/35 |
VA6 | 1,0 | 35 |
VE6 | 1,5 | 35 |
VJ6 | 2,2 | 35 |
VN6 | 3,3 | 35 |
VS5 | 0,47 | 35 |
VW5 | 0,68 | 35 |
W5 | 0,68 | 20/35 |
В. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
С. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Маркировка и основные характеристики конденсатора 104
Одним из важнейших элементов электронной схемы и практически любой теле,- радиоаппаратуры является ёмкостной двухполюсник под названием конденсатор. Из всего разнообразия, которое выдаёт потребителям рынок электронных деталей, можно выделить конденсатор 104. Это пассивный компонент электроцепи, который часто используется в частотных фильтрах, колебательных контурах и других узлах.
Керамический конденсатор
Устройство керамических конденсаторов
Изначально этот элемент представлял собой две пластины, между которыми сохранялся воздушный промежуток. Впоследствии этот промежуток стали заполнять различными диэлектриками.
Конструкция керамической детали
Важно! Изменяя размер пластин (площадь обкладок) и экспериментируя с составом и структурой диэлектрика, варьировали главное свойство двухполюсника – ёмкость (C).
На схемах подобный элемент обозначают двумя параллельными вертикальными отрезками с расстоянием между ними. Это визуально напоминает две пластины и воздушный промежуток.
Изображение емкости на схемах
Керамические конденсаторы относятся к классу элементов с твёрдым диэлектриком неорганического происхождения. Это в данном случае керамика. Структура конденсатора 104к представляет собой следующее строение:
- керамический диск, выступающий в качестве диэлектрика;
- два слоя серебра, которые нанесены на диск методом напыления с двух сторон;
- выводы для подключения.
У керамических дисковых двухполюсников устойчивая линейная зависимость C от температуры. Схема их включения не зависит от полярности прикладываемого напряжения, поэтому они называются неполярными.
Внимание! Конденсатор является накопителем (аккумулятором) энергии, которую он собирает, заряжаясь, и может отдать её в нужный момент, разрядившись на нагрузку. Ёмкостной двухполюсник не пропускает постоянный ток, но не препятствует прохождению переменного.
Элементы с одним диэлектрическим промежутком называют однослойными. Небольшой размер дисковых керамических ёмкостей, согласно их электрическим характеристикам, не позволяет накопить на обкладках заряд, воздействие которого можно проверить, коснувшись рукой двух его выводов одновременно. Однако детали, обладающие большой ёмкостью (несколько тысяч микрофарад), могут, разрядившись через тело человека, нанести ему удар током.
Керамические дисковые элементы
Многослойные конденсаторы
Если у металлопленочных элементов для увеличения величины С применяют не один слой плёнок диэлектрика и обкладок, то у керамических для этого также заменяют один слой несколькими.
К сведению. Применение подобных элементов для цепей с изменяющейся полярностью питания давало хорошие результаты по частотным характеристикам, позволяло иметь малые потери, низкий ток утечек, небольшие габариты, но и маленькую ёмкость.
Японская фирма Murata разработала технологию, которая поставила на конвейер конденсаторы с C = 100 мкФ и выше. Современным представителем керамических элементов с большой емкостью выступают многослойные модели. Формула их ёмкости (в фарадах):
C = E0*(E*S0*N)/D,
где:
- E0 – постоянная диэлектрическая проницаемость (ПДП) вакуума;
- E – ПДП керамики;
- S0 – рабочая площадь обкладки (электрода), мм2;
- N – количество диэлектрических слоёв;
- D – толщина диэлектрического слоя, мм.
Формула говорит о том, что, если уменьшить слой керамики, увеличить число электродов (слоёв) и их площадь, то можно добиться значительного увеличения ёмкости элемента.
Важно! Нельзя бесконечно истончать слой диэлектрика без риска получить низкий порог пробоя. Этот критичный баланс между высоким рабочим напряжением и большой ёмкостной характеристикой ограничивает производство идеальных элементов подобной конструкции.
Та же корпорация Murata, увеличивая количество слоёв с одного до сотни (за десятилетие), добилась уменьшения толщины керамики с 10 мкм лишь до 1,8 мкм. Технически увеличить количество диэлектрических слоев допустимо, только истончая единичный слой. Для того чтобы правильно подбирать нужный ёмкостной элемент, разработана маркировка керамических конденсаторов (КК).
Маркировка КК
Любая расшифровка емкостных двухполюсников выполняется двумя или тремя знаками. На элементы маленького размера наносят обозначения по стандартам EIA. Первые две цифры – это всегда обозначение емкости. Если после двух цифр стоит буква n, это нанофарады. Конденсатор с 10n на корпусе имеет номинал 10 нанофарад.
В трёхзначной кодировке третья цифра обозначает множитель нуля. Так, например, 104 на корпусе элемента – это 10 пикофарад и множитель 104.
В итоге получается:
10*104пФ = 100000 пФ = 100 нФ = 0,1 мкФ.
Исходя из этого, код 010 будет означить 0,1 пФ. Часто используют латинскую R, чтобы обозначить значение С, которое меньше 1 пФ, например, 0R7 = 0,7 пФ.
Внимание! Когда после первых двух знаков стоят цифры 9 или 8, то это значит, что величину С необходимо умножить на 0,1 и 0,01, соответственно, а не умножать на 10 со степенью 9 или 8. К примеру, 109 = 10*0,1 = 1,0 пФ; 138 = 13*0,01 = 0,13 пФ.
Буквы, стоящие сразу за тремя цифрами, обозначают процент погрешности значения С. У конденсатора 104j, j означает ± 5%.
Для керамических конденсаторов маркировка в таблице

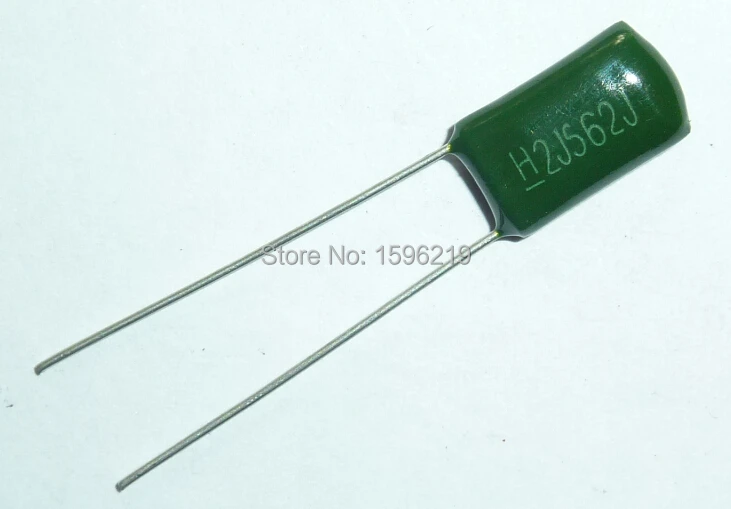

Варианты кодировок номинальных напряжений конденсатора
Значение напряжения, которое является для элемента номинальным (Uном), может наноситься на корпус детали отдельным кодом. К примеру, для 104j конденсатора номинал 16 В будет отмечен сочетанием 1С.
Отмечены следующие соотношения между кодом и величиной Uном:
- 1С = 16 В;
- 1E = 25 В;
- 1H = 50 В;
- 2A = 100 В;
- 2D = 200 В;
- 2E = 250 В;
- 2F = 315 В;
- 2G = 400 В;
- 2J = 630 В.
Если на элементе присутствует маркер 2E, значит, к нему можно приложить номинальное напряжение 250 В.
Емкостные величины
Конденсатор 104 емкость которого считают как 10*104, будет обладать величиной С, равной 100000 пф или 0,1 мкФ. Чтобы ответить на вопрос, конденсатор 100n это сколько пикофарад, нужно знать кратность и дробность математических приставок. Для этого можно заглянуть в таблицу или воспользоваться онлайн-переводчиком величин.
Таблица кратных и дробных приставок
Умение расшифровывать кодировку керамических конденсаторов позволяет подобрать аналогичную деталь, заменить неисправную или применить нужную при сборке схемы. Обозначения на корпусе типа 104, 100n, 108j и другие буквенно-цифровые метки уже никого не смогут ввести в заблуждение.
Видео
Как расшифровать буквы и цифры.» data-lazy-type=»iframe» data-src=»https://www.youtube.com/embed/WjvTiRHV8kk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Маркировка конденсаторов
- Подробности
- Категория: Начинающим
Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов:
- Кодовая маркировка 3 цифрами;
- Кодовая маркировка 4 цифрами;
- Буквенно цифровая маркировка;
- Специальная маркировка для планарных конденсаторов.
Кодовая маркировка конденсаторов 3 цифрами
К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.
Код | Пикофарады, пФ, pF | Нанофарады, нФ, nF | Микрофарады, мкФ, μF |
109 | 1.0 пФ | 0.0010нф | |
159 | 1.5 пФ | 0.0015нф | |
229 | 2.2 пФ | ||
339 | 3.3 пФ | 0.0033нф | |
479 | 4.7 пФ | 0. 0048нф | |
689 | 6.8 пФ | 0.0068нФ | |
100 | 10 пФ | 0.01 нФ | |
150 | 15 пФ | 0.015 нФ | |
220 | 22 пФ | 0.022 нФ | |
330 | 33 пФ | 0.033 нФ | |
470 | 47 пФ | 0.047 нФ | |
680 | 68 пФ | 0.068 нФ | |
101 | 100 пФ | 0.1 нФ | |
151 | 150 пФ | 0.15 нФ | |
221 | 220 пФ | ||
331 | 330 пФ | 0.33 нФ | |
471 | 470 пФ | 0.47 нФ | |
681 | 680 пФ | 0. 68 нФ | |
102 | 1000 пФ | 1 нФ | |
152 | 1500 пФ | 1.5 нФ | |
222 | 2200 пФ | 2.2 нФ | |
332 | 3300 пФ | 3.3 нФ | |
472 | 4700 пФ | 4.7 нФ | |
682 | 6800 пФ | 6.8 нФ | |
103 | 10000 пФ | 10 нФ | 0.01 мкФ |
153 | 15000 пФ | 15 нФ | 0.015 мкФ |
223 | 22000 пФ | 22 нФ | 0.022 мкФ |
333 | 33000 пФ | 33 нФ | 0.033 мкФ |
473 | 47000 пФ | 47 нФ | 0.047 мкФ |
683 | 68000 пФ | 68 нФ | 0.068 мкФ |
104 | 100000 пФ | 100 нФ | 0. 1 мкФ |
154 | 150000 пФ | 150 нФ | 0.15 мкФ |
224 | 220000 пФ | 220 нФ | 0.22 мкФ |
334 | 330000 пФ | 330 нФ | 0.33 мкФ |
474 | 470000 пФ | 470 нФ | 0.47 мкФ |
684 | 680000 пФ | 680 нФ | 0.68 мкФ |
105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Кодовая маркировка конденсаторов 4 цифрами
При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*102 пФ = 10000 пФ = 10.0 нФ. Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.
Буквенно-цифровая маркировка
В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).
Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ22 = 0.22 мкФ.
Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.
Иногда вместо мкФ используют букву R.
Например: 6R8 = 6,8 мкФ
Маркировка планарных керамических конденсаторов
Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.
Маркировка | Значение | Маркировка | Значение | Маркировка | Значение | Маркировка | Значение |
A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7. 5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Маркировка планарных электролитических конденсаторов
Существую два основных способов маркировки таких конденсаторов:
- Буквенно-цифровой. Пример: 10 3.3V что соответсвует 10мкФ и 3.3 Вольтам.
- В соответствии с кодом. Пример : G101 где G — это напряжение по таблице, а 101 это10*101 что соответсвует 100пФ.
Буква | e | G | J | A | C | D | E | V | H (T для танталовых) |
Напряжение | 2,5 В | 4 В | 6,3 В | 10 В | 16 В | 20 В | 25 В | 35 В | 50 В |
- < Назад
- Вперёд >
Добавить комментарий
Обозначение на конденсаторе 104
Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.
С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.
Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
Маркировка отечественных конденсаторов
Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.
Ёмкость
Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».
Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.
- 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
- 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
- 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
- 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.
Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.
В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.
Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.
Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.
Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.
Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.
Номинальное напряжение
Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.
Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.
Дата выпуска
Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.
“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).
4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”
Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.
Год | Код |
---|---|
1990 | A |
1991 | B |
1992 | C |
1993 | D |
1994 | E |
1995 | F |
1996 | H |
1997 | I |
1998 | K |
1999 | L |
2000 | M |
2001 | N |
2002 | P |
2003 | R |
2004 | S |
2005 | T |
2006 | U |
2007 | V |
2008 | W |
2009 | X |
2010 | A |
2011 | B |
2012 | C |
2013 | D |
2014 | E |
2015 | F |
2016 | H |
2017 | I |
2018 | K |
2019 | L |
Расположение маркировки на корпусе
Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.
По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.
Цветовая маркировка отечественных радиоэлементов
При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.
На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.
Приводим для вас пример как обозначается тот или иной элемент – емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.
Маркировка конденсаторов импортного производства
На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.
Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.
Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.
Цветовая маркировка импортных конденсаторов
Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.
Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.
Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.
Заключение
Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.
Очень часто от начинающих радиолюбителей и от людей, далеких от радиоэлектроники, но по тем или иным причинам столкнувшихся с ремонтом электронных приборов, можно услышать такие вопросы: «Конденсатор 104 – что это значит? Как понять значение маркировки конденсаторов?» В этой статье мы попробуем популярно разобрать этот вопрос.
Подобная маркировка конденсаторов (104) может быть только у керамических изделий. Это связано с тем, что они, в отличие от электролитических, имеют довольно малые габаритные размеры, и, соответственно, на их корпусе просто нет места для полной и подробной записи всей необходимой информации, такой как емкость изделия, тип и прочее.
Керамический конденсатор (104) является естественной частью любой радиоэлектронной схемы. Эти изделия используют везде, где необходимо работать с сигналами, которые меняют свою полярность. Керамические конденсаторы имеют отличные частотные характеристики, малые токи утечки, незначительные потери, небольшие размеры и низкую стоимость. В тех схемах, где требуются описанные выше характеристики, керамические конденсаторы просто незаменимы, однако до недавнего времени проблемы, связанные с технологическим процессом их производства, отвели этим приборам нишу устройств с малой емкостью. Еще совсем недавно керамические конденсаторы с емкостью 10 мкФ воспринимались как экзотика, стоимость таких изделий была неоправданно высока. Развитие современных технологий позволило на сегодняшний день нескольким фирмам достичь емкости 100 мкФ в керамических конденсаторах и заявить о скором достижении еще больших значений. К тому же цены на все группы этих изделий постоянно снижаются.
Теперь перейдем к маркировке керамических конденсаторов. Она бывает двух типов: из трех и четырех знаков. У нас маркировка «104», конденсатор с такой формой записи имеет отношение к трехзнаковой кодировке. Расшифровка данного типа довольно простая: первые два знака означают величину емкости в пикофарадах, а последний – количество нулей. Давайте разберем, что же означает конденсатор «104». Получается, что первые две цифры (10) означают емкость, а последняя (4) – количество нулей. Значит, маркировка 104 подразумевает 100000 пФ (100 нФ, или 0,1 мкФ). Как видите, все очень просто. Такой формой записи можно закодировать минимальное значение 1,0 пФ, она будет иметь следующий вид: 010. Если необходимо записать величину емкости менее одного пикофарада, используют латинскую литеру R. Такая запись будет иметь следующий вид: 0R5, что означает 0.5 пФ. Если значение емкости меньше 1,0 пФ, тогда последней цифрой ставится 9, это не значит, что надо дописывать 9 нулей. Вот пример такой записи – 109 (1,0 пФ), 159 (1,5 пФ) и 689 (6,8 пФ).
Теперь рассмотрим четырехзнаковую маркировку керамических конденсаторов. В таком виде записи первые три цифры означают емкость в пикофарадах, а четвертая – количество нулей.
Вот мы и разобрали, что означает конденсатор «104». Теперь, если вам понадобятся керамические конденсаторы, вы с легкостью сможете разобраться, какое значение емкости записано на том или ином элементе. И вам не придется обращаться за помощью к специалистам.
В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.
Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.
Вот например:
Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).
Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).
Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).
Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).
Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).
Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».
Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.
При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.
Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.
микрофарад [мкФ] в нанофарад [нФ] • Электрическая емкость • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения
Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления. Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева
Сенсорный экран этого планшета выполнен с использованием проекционно-емкостной технологии.
Общие сведения
Измерение емкости конденсатора номинальной емкостью 10 мкФ с помощью осциллографа-мультиметра
Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:
C = Q/∆φ
Здесь Q — электрический заряд, измеряется в кулонах (Кл), — разность потенциалов, измеряется в вольтах (В).
В системе СИ электроемкость измеряется в фарадах (Ф). Данная единица измерения названа в честь английского физика Майкла Фарадея.
Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно 710 микрофарад (мкФ).
Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фарада.
В системе СГСЭ основной единицей емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр, помещенного в вакуум. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. В расширенных СГС, включая СГСЭ, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления.
Использование емкости
Конденсаторы — устройства для накопления заряда в электронном оборудовании
Условные обозначения конденсаторов на принципиальных схемах
Понятие электрической емкости относится не только к проводнику, но и к конденсатору. Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (обкладок). Конденсатор (от лат. condensare — «уплотнять», «сгущать») — двухэлектродный прибор для накопления заряда и энергии электромагнитного поля, в простейшем случае представляет собой два проводника, разделённые каким-либо изолятором. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый. Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту. Примеры изображения конденсаторов на электрических схемах приведены на рисунке.
Параллельная RLC-цепь, состоящая из резистора, конденсатора и катушки индуктивности
Историческая справка
Еще 275 лет назад были известны принципы создания конденсаторов. Так, в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — в ней диэлектриком были стенки стеклянной банки, а обкладками служили вода в сосуде и ладонь экспериментатора, державшая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления. Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что 700 парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все 700 монахов, сведенные одной судорогой, с ужасом вскрикнули.
В Россию «лейденская банка» пришла благодаря русскому царю Петру I, который познакомился с Мушенбруком во время путешествий по Европе, и подробнее узнал об экспериментах с «лейденской банкой». Петр I учредил в России Академию наук, и заказал Мушенбруку разнообразные приборы для Академии наук.
В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше. Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту.
Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика.
Примеры конденсаторов
Оксидные конденсаторы в блоке питания сервера.
Промышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение.
Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости – за счёт двойного слоя у электродов – в этом они подобны электрохимическим аккумуляторам. Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы.
Вторым по важности параметром конденсаторов является его рабочее напряжение. Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения.
Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза.
Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости (ТКЕ). Он даёт представление об изменении ёмкости в условиях изменения температур.
В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ).
Маркировка конденсаторов
Подобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения. Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку.
Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра.
Оксидный конденсатор собран из двух алюминиевых лент и бумажной прокладки с электролитом. Одна из алюминиевых лент покрыта слоем оксида алюминия и служит анодом. Катодом служит вторая алюминиевая лента и бумажная лента с электролитом. На алюминиевых лентах видны следы электрохимического травления, позволяющего увеличить их площадь поверхности, а значит и емкость конденсатора.
Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора.

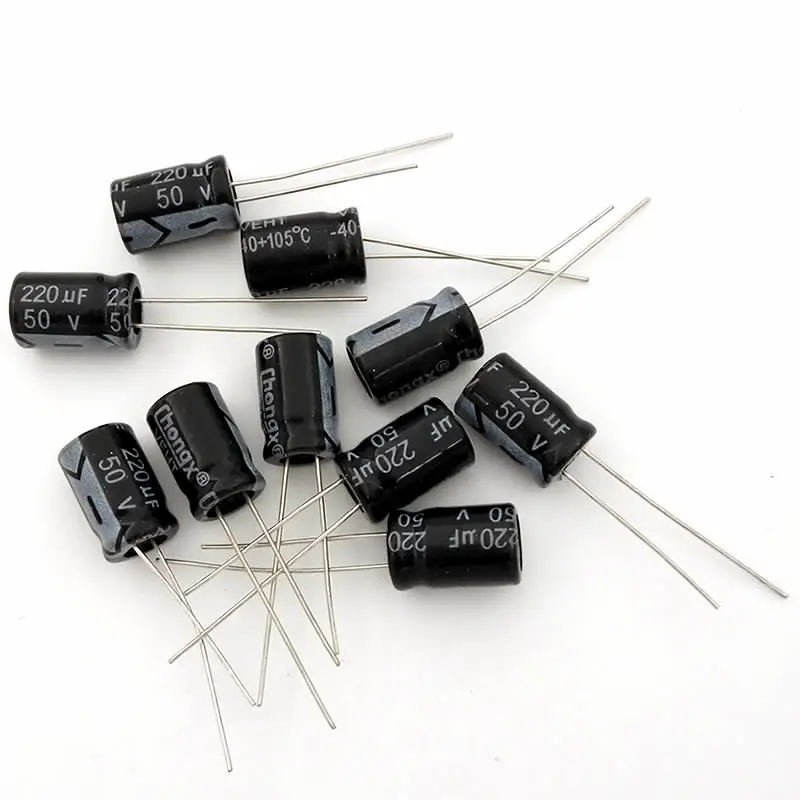

Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора. Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия. Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения.
Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник.
Трехсекционный воздушный конденсатор переменной емкости
Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры.

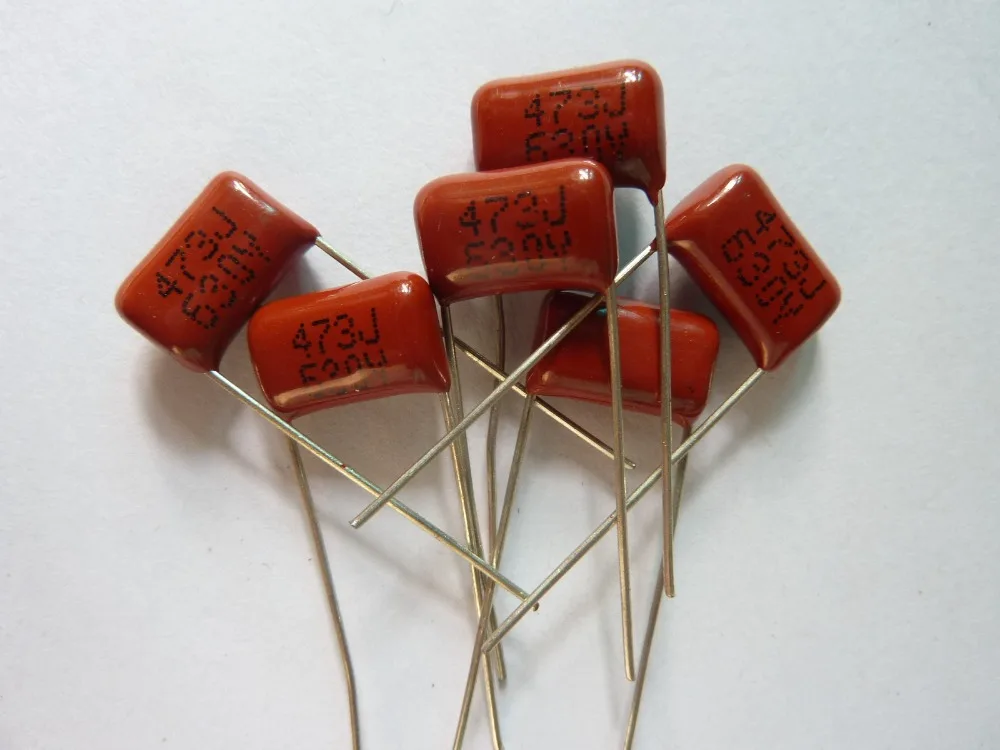

Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до 100 мкФ.
Имеются и другие типы конденсаторов.
Ионисторы
В наши дни популярность набирают ионисторы. Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита. Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах. Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология дополнялась и улучшалась. На рынок ионисторы вышли в начале восьмидесятых годов прошлого века.
С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения. Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. В перспективе данный вид конденсаторов может заменить обычные аккумуляторы. Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд.
Ионисторы применяются в автомобилях Формулы-1. В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования.
Электромобиль А2В Университета Торонто. Общий вид
В бытовой электронике ионисторы применяются для стабилизации основного питания и в качестве резервного источника питания таких приборов как плееры, фонари, в автоматических коммунальных счетчиках и в других устройствах с батарейным питанием и изменяющейся нагрузкой, обеспечивая питание при повышенной нагрузке.
В общественном транспорте применение ионисторов особенно перспективно для троллейбусов, так как становится возможна реализация автономного хода и увеличения маневренности; также ионисторы используются в некоторых автобусах и электромобилях.
Электромобиль А2В Университета Торонто. Под капотом
Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии. Двигатели данного автомобиля питаются от аккумуляторов весом 380 килограмм. Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля.
Емкостные сенсорные экраны
В современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток. В данном случае этим предметом является тело человека.
Поверхностно-емкостные экраны
Cенсорный экран iPhone выполнен по проекционно-емкостной технологии.
Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова. Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания.
Преимущество таких экранов заключается в долговечности (около 6,5 лет нажатий с промежутком в одну секунду или порядка 200 млн. нажатий). Они обладают высокой прозрачностью (примерно 90%). Благодаря этим преимуществам, емкостные экраны уже с 2009 года активно начали вытеснять резистивные экраны.
Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках. Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды.
Проекционно-емкостные экраны
Помимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны. Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках.
Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%). Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице.
Автор статьи: Sergey Akishkin, Tatiana Kondratieva
Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.
Конденсаторы. Кодовая маркировка. Маркировка конденсаторов Конденсатор t 15 nj 100 кодовая маркировка
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.
Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.
При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?
У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.
Первое, это номинальная ёмкость конденсатора . Измеряется в долях Фарады.
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.
Итак, разберёмся в том, как маркируют конденсаторы.
Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

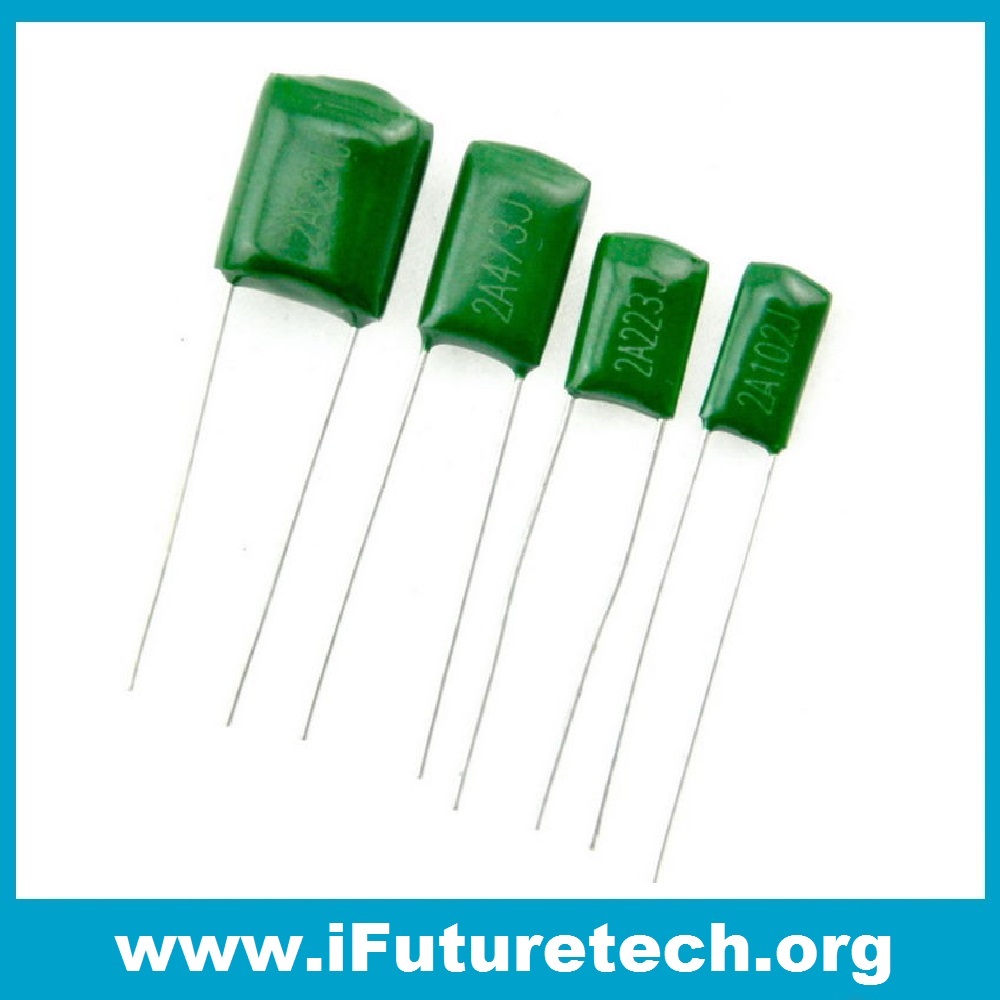

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.
Конденсаторы серии К73 и их маркировка
Правила маркировки.
Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n .
Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).
Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.
Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .
Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.
Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.
Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

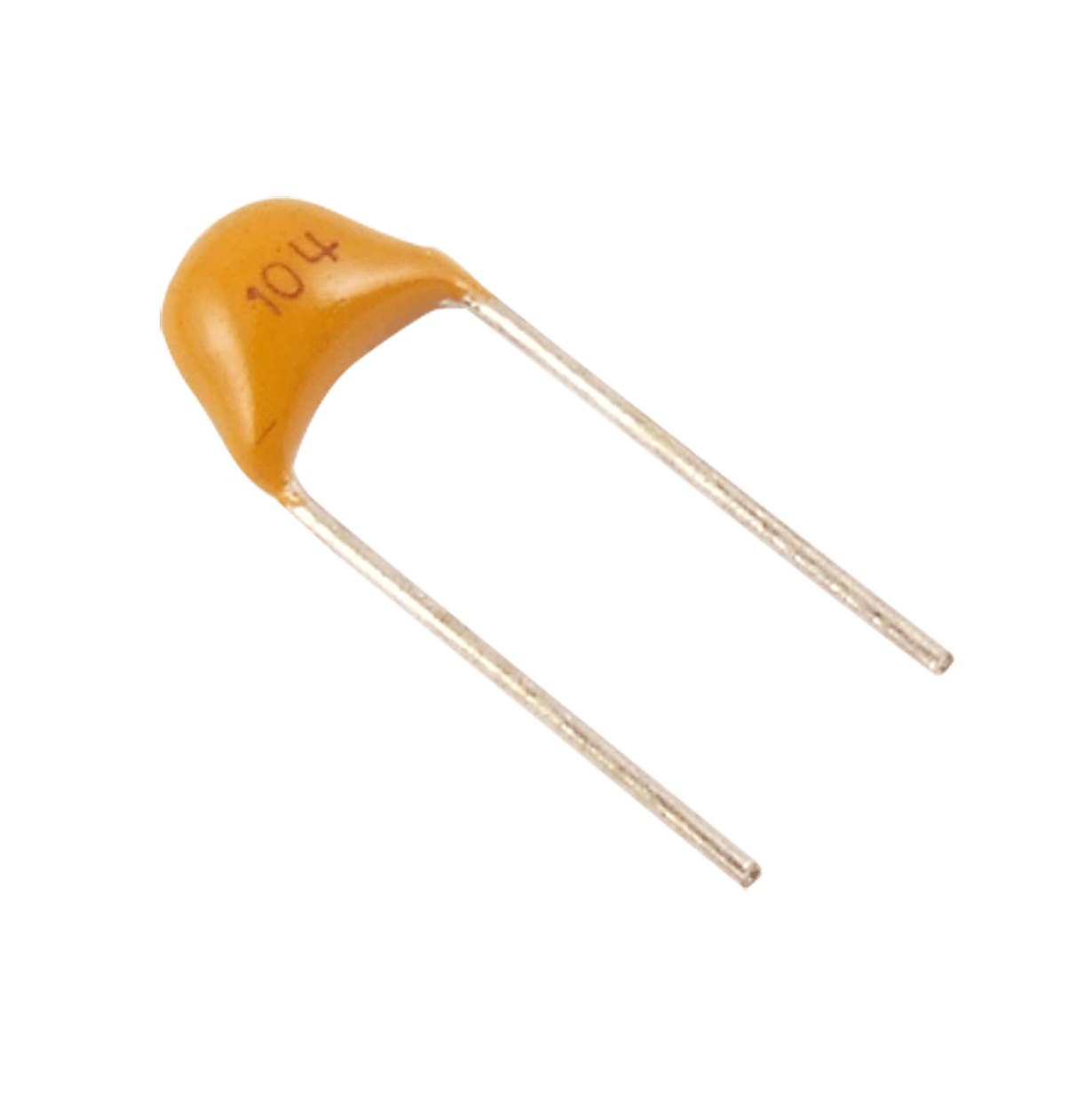

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.
Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом
Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.
Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .
Буквенный код отклонения ёмкости (допуск).
Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .
Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.
Д опуск в % | Б уквенное обозначение | |
лат. | рус. | |
± 0,05p | A | |
± 0,1p | B | Ж |
± 0,25p | C | У |
± 0,5p | D | Д |
± 1,0 | F | Р |
± 2,0 | G | Л |
± 2,5 | H | |
± 5,0 | J | И |
± 10 | K | С |
± 15 | L | |
± 20 | M | В |
± 30 | N | Ф |
-0. ..+100 | P | |
-10…+30 | Q | |
± 22 | S | |
-0…+50 | T | |
-0…+75 | U | Э |
-10…+100 | W | Ю |
-20…+5 | Y | Б |
-20…+80 | Z | А |
Маркировка конденсаторов по рабочему напряжению.
Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.
Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
Н оминальное рабочее напряжение , B | Б уквенный код |
1,0 | I |
1,6 | R |
2,5 | M |
3,2 | A |
4,0 | C |
6,3 | B |
10 | D |
16 | E |
20 | F |
25 | G |
32 | H |
40 | S |
50 | J |
63 | K |
80 | L |
100 | N |
125 | P |
160 | Q |
200 | Z |
250 | W |
315 | X |
350 | T |
400 | Y |
450 | U |
500 | V |
Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.
Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.
Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC (табл. 2.5, 2.6).
При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).
При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой используется буква R: R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).
После обозначения емкости может быть нанесен буквенный символ, обозначаю щий допустимое отклонение емкости конденсатора в соответствии с табл. 2.4.
Таблица 2.5. Кодировка номинальной емкости конденсаторов тремя цифрами
Пикофарады (пФ; pF)
Нанофарады (нФ; nF)
Микрофарады (мкФ)
Емкость
Пикофарады ( пф ; pF)
Нанофарады ( нФ ; nF)
Микрофарады ( мкФ ; mF)
Таблица 2. 6. Кодировка номинальной емкости конденсаторов четырьмя цифрами
Емкость
Пикофарады (пФ; pF)
Нанофарады (нФ; nF)
Микрофарады (мкФ
ТКЕ (температурный коэффициент емкости) — параметр конденсатора, который характеризует относительное изменение емкости от номинального значения при изменении температуры окружающей среды. Этот параметр принято выражать в миллионных долях емкости конденсатора на градус
(10/-6 / °С). ТКЕ может быть положительным (обозначается буквой «П» или «Р»), отрицательным
(«М» или « N »), близким к нулю («МП») или ненормированным («Н»).Конденсаторы изготавливаются с различными по ТКЕ типами диэлектриков: группы NPO , X 7 R , Z 5 U , Y 5 V и другие. Диэлектрик группы NPO (COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовлен ные с применением этого диэлектрика, наиболее дорогостоящие. Диэлектрик группы X 7 R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность.
Диэлектрики групп Z 5 U и Y 5 V имеют очень высокую диэлектрическую проница емость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющие значительный разброс параметров. SMD конденсаторы с диэлектриками групп X 7 R и Z 5 U используются в цепях общего назначения.
Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке (по сравнению с описываемым в этой статье). Более того, на некоторых конденсаторах отсутствуют значения напряжения и допуска – для создания низковольтной цепи вам понадобится только значение емкости.
Шаги
Маркировка больших конденсаторов
Ознакомьтесь с единицами измерения. Основной единицей измерения емкости является фарад (Ф). Один фарад – это огромное значение для обычной цепи, поэтому бытовые конденсаторы маркируются дольными единицами измерения.
- 1 µF , uF , mF = 1 мкФ (микрофарад) = 10 -6 Ф. (Внимание! В случаях, не связанных с маркировкой конденсаторов, 1 mF = 1 мФ (миллифарад) = 10 -3 Ф)
- 1 nF = 1 нФ (нанофарад) = 10 -9 Ф.
- 1 pF , mmF , uuF = 1 пФ (пикофарад) = 10 -12 Ф.
Определите значение емкости. В случае больших конденсаторов значение емкости наносится непосредственно на корпус. Конечно, могут быть некоторые различия, но в большинстве случаев ищите число с одной из единиц измерения, описанных выше. Возможно, вам придется учесть следующие моменты:
Определите значение допуска. На корпус некоторых конденсаторов наносится значение допуска, то есть допустимое отклонение номинальной емкости от указанной; учитывайте эту информацию, если при сборке электроцепи необходимо знать точное значение емкости конденсатора. Например, если на конденсаторе нанесена маркировка «6000uF+50%/-70%», то его максимальная емкость равна 6000+(6000*0,5)=9000 мкФ, а минимальная – 6000-(6000*0,7)=1800 мкФ.
Определите номинальное напряжение. Если корпус конденсатора довольно большой, на нем проставляется численное значение напряжения, за которым следуют буквы V или VDC, или VDCW, или WV (от английского Working Voltage – рабочее напряжение). Это максимально допустимое напряжение конденсатора, которое измеряется в вольтах (В).
Поищите символы «+» или «-». Если на корпусе конденсатора присутствует один из этих символов, такой конденсатор поляризован. В этом случае подключите положительный («+») контакт конденсатора к положительной клемме источника питания; в противном случае может произойти короткое замыкание конденсатора или конденсатор может взорваться. Если символов «+» или «-» на корпусе нет, вы можете включать конденсатор в цепь так, как вам угодно.
Интерпретация маркировки конденсаторов
Запишите первые две цифры значения емкости. Если конденсатор маленький и на его корпусе не помещается значение емкости, оно маркируется в соответствии со стандартом EIA (это справедливо для современных конденсаторов, чего не скажешь про старые конденсаторы). Для начала запишите первые две цифры, а затем сделайте следующее:
Воспользуйтесь третьей цифрой в качестве множитель нуля. Если емкость конденсатора маркируется тремя цифрами, то такая маркировка интерпретируется следующим образом:
- Если третей цифрой является цифра от 0 до 6, к двум первым цифрам припишите соответствующее количество нулей. Например, маркировка «453» – это 45 x 10 3 = 45000.
- Если третьей цифрой является 8, умножьте первые две цифры на 0,01. Например, маркировка «278» – это 27 x 0,01 = 0,27.
- Если третьей цифрой является 9, умножьте первые две цифры на 0,1. Например, маркировка «309» – это 30 x 0,1 = 3,0.
Определите единицы измерения . В большинстве случаев емкость самых маленьких конденсаторов (керамических, пленочных, танталовых) измеряется в пикофарадах (пФ, pF), которые равны 10 -12 Ф. Емкость больших конденсаторов (алюминиевых электролитических или двухслойных) измеряется в микрофарадах (мкФ, uF или µF), которые равны 10 -6 Ф.
Интерпретируйте маркировку, включающую буквы . Если одним из первых двух символов маркировки является буква, интерпретируйте это следующим образом:
Определите значение допуска керамических конденсаторов. Керамические конденсаторы имеют плоскую круглую форму и два контакта. Значение допуска таких конденсаторов приводится в виде одной буквы непосредственно после трехзначного маркера емкости. Допуск – это допустимое отклонение номинальной емкости от указанной. Если необходимо знать точное значение емкости, интерпретируйте маркировку следующим образом:
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
1. Кодировка 3-мя цифрами
Первые две цифры указывают на значение емкости в пикофарадах (пф),
последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ,
то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра
«0». Буква R используется в качестве десятичной запятой. Например, код 010
равен 1.0 пф, код0R5 — 0.5 пФ.
* Иногда последний ноль не указывают.
2. Кодировка 4-мя цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае
последняя цифра указывает количество нулей, а первые три — емкость в
пикофарадах (pF).
Примеры:
3. Маркировка ёмкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
4. Смешанная буквенно-цифровая маркировка ёмкости,
допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии
со стандар-
тами, рабочее напряжение у разных фирм имеет различную
буквенно-цифровую маркировку.
Маркировка конденсаторов
1. Маркировка тремя цифрами .
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).
код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
109 | 1.0 пФ | ||
159 | 1.5 пФ | ||
229 | 2.2 пФ | ||
339 | 3.3 пФ | ||
479 | 4.7 пФ | ||
689 | 6.8 пФ | ||
100 | 10 пФ | 0.01 нФ | |
150 | 15 пФ | 0.015 нФ | |
220 | 22 пФ | 0.022 нФ | |
330 | 33 пФ | 0.033 нФ | |
470 | 47 пФ | 0.047 нФ | |
680 | 68 пФ | 0. 068 нФ | |
101 | 100 пФ | 0.1 нФ | |
151 | 150 пФ | 0.15 нФ | |
221 | 220 пФ | 0.22 нФ | |
331 | 330 пФ | 0.33 нФ | |
471 | 470 пФ | 0.47 нФ | |
681 | 680 пФ | 0.68 нФ | |
102 | 1000 пФ | 1 нФ | |
152 | 1500 пФ | 1.5 нФ | |
222 | 2200 пФ | 2.2 нФ | |
332 | 3300 пФ | 3.3 нФ | |
472 | 4700 пФ | 4.7 нФ | |
682 | 6800 пФ | 6.8 нФ | |
103 | 10000 пФ | 10 нФ | 0. 01 мкФ |
153 | 15000 пФ | 15 нФ | 0.015 мкФ |
223 | 22000 пФ | 22 нФ | 0.022 мкФ |
333 | 33000 пФ | 33 нФ | 0.033 мкФ |
473 | 47000 пФ | 47 нФ | 0.047 мкФ |
683 | 68000 пФ | 68 нФ | 0.068 мкФ |
104 | 100000 пФ | 100 нФ | 0.1 мкФ |
154 | 150000 пФ | 150 нФ | 0.15 мкФ |
224 | 220000 пФ | 220 нФ | 0.22 мкФ |
334 | 330000 пФ | 330 нФ | 0.33 мкФ |
474 | 470000 пФ | 470 нФ | 0.47 мкФ |
684 | 680000 пФ | 680 нФ | 0.68 мкФ |
105 | 1000000 пФ | 1000 нФ | 1 мкФ |
2. Маркировка четырьмя цифрами .
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:
1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .
3. Буквенно-цифровая маркировка .
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n».
Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:
0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ
4. Планарные керамические конденсаторы .
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ
S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ
маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
A | 1. 0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
5. Планарные электролитические конденсаторы .
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:
По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
буква | e | G | J | A | C | D | E | V | H (T для танталовых) |
напряжение | 2,5 В | 4 В | 6,3 В | 10 В | 16 В | 20 В | 25 В | 35 В | 50 В |
Кодовая маркировка, дополнение
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
А. Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
Код | Емкость [пФ] | Емкость [нФ] | Емкость [мкФ] |
109 | 1,0 | 0,001 | 0,000001 |
159 | 1,5 | 0,0015 | 0,000001 |
229 | 2,2 | 0,0022 | 0,000001 |
339 | 3,3 | 0,0033 | 0,000001 |
479 | 4,7 | 0,0047 | 0,000001 |
689 | 6,8 | 0,0068 | 0,000001 |
100* | 10 | 0,01 | 0,00001 |
150 | 15 | 0,015 | 0,000015 |
220 | 22 | 0,022 | 0,000022 |
330 | 33 | 0,033 | 0,000033 |
470 | 47 | 0,047 | 0,000047 |
680 | 68 | 0,068 | 0,000068 |
101 | 100 | 0,1 | 0,0001 |
151 | 150 | 0,15 | 0,00015 |
221 | 220 | 0,22 | 0,00022 |
331 | 330 | 0,33 | 0,00033 |
471 | 470 | 0,47 | 0,00047 |
681 | 680 | 0,68 | 0,00068 |
102 | 1000 | 1,0 | 0,001 |
152 | 1500 | 1,5 | 0,0015 |
222 | 2200 | 2,2 | 0,0022 |
332 | 3300 | 3,3 | 0,0033 |
472 | 4700 | 4,7 | 0,0047 |
682 | 6800 | 6,8 | 0,0068 |
103 | 10000 | 10 | 0,01 |
153 | 15000 | 15 | 0,015 |
223 | 22000 | 22 | 0,022 |
333 | 33000 | 33 | 0,033 |
473 | 47000 | 47 | 0,047 |
683 | 68000 | 68 | 0,068 |
104 | 100000 | 100 | 0,1 |
154 | 150000 | 150 | 0,15 |
224 | 220000 | 220 | 0,22 |
334 | 330000 | 330 | 0,33 |
474 | 470000 | 470 | 0,47 |
684 | 680000 | 680 | 0,68 |
105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
В. Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
Код | Емкость[пФ] | Емкость[нФ] | Емкость[мкФ] |
1622 | 16200 | 16,2 | 0,0162 |
4753 | 475000 | 475 | 0,475 |
Рис. 6
С. Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
Код | Емкость [мкФ] |
R1 | 0,1 |
R47 | 0,47 |
1 | 1,0 |
4R7 | 4,7 |
10 | 10 |
100 | 100 |
D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
Кодовая маркировка электролетических конденсаторов для поверхностного монтажа
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования
А. Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Код | Емкость [мкФ] | Напряжение [В] |
А6 | 1,0 | 16/35 |
А7 | 10 | 4 |
АА7 | 10 | 10 |
АЕ7 | 15 | 10 |
AJ6 | 2,2 | 10 |
AJ7 | 22 | 10 |
AN6 | 3,3 | 10 |
AN7 | 33 | 10 |
AS6 | 4,7 | 10 |
AW6 | 6,8 | 10 |
СА7 | 10 | 16 |
СЕ6 | 1,5 | 16 |
СЕ7 | 15 | 16 |
CJ6 | 2,2 | 16 |
CN6 | 3,3 | 16 |
CS6 | 4,7 | 16 |
CW6 | 6,8 | 16 |
DA6 | 1,0 | 20 |
DA7 | 10 | 20 |
DE6 | 1,5 | 20 |
DJ6 | 2,2 | 20 |
DN6 | 3,3 | 20 |
DS6 | 4,7 | 20 |
DW6 | 6,8 | 20 |
Е6 | 1,5 | 10/25 |
ЕА6 | 1,0 | 25 |
ЕЕ6 | 1,5 | 25 |
EJ6 | 2,2 | 25 |
EN6 | 3,3 | 25 |
ES6 | 4,7 | 25 |
EW5 | 0,68 | 25 |
GA7 | 10 | 4 |
GE7 | 15 | 4 |
GJ7 | 22 | 4 |
GN7 | 33 | 4 |
GS6 | 4,7 | 4 |
GS7 | 47 | 4 |
GW6 | 6,8 | 4 |
GW7 | 68 | 4 |
J6 | 2,2 | 6,3/7/20 |
JA7 | 10 | 6,3/7 |
JE7 | 15 | 6,3/7 |
JJ7 | 22 | 6,3/7 |
JN6 | 3,3 | 6,3/7 |
JN7 | 33 | 6,3/7 |
JS6 | 4,7 | 6,3/7 |
JS7 | 47 | 6,3/7 |
JW6 | 6,8 | 6,3/7 |
N5 | 0,33 | 35 |
N6 | 3,3 | 4/16 |
S5 | 0,47 | 25/35 |
VA6 | 1,0 | 35 |
VE6 | 1,5 | 35 |
VJ6 | 2,2 | 35 |
VN6 | 3,3 | 35 |
VS5 | 0,47 | 35 |
VW5 | 0,68 | 35 |
W5 | 0,68 | 20/35 |
В. Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
С. Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»
Введение в электронику. Конденсаторы
Серия статей известного автора множества радиолюбительских публикаций Дригалкина В.В. для начинающих радиолюбителей
Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“
Надо сказать, что конденсатор, как и резистор, можно увидеть во многих устройствах. Как правило, простейший конденсатор – это две металлических пластинки и воздух между ними. Вместо воздуха может быть фарфор, слюда или другой материал, который не проводит ток. Если резистор пропускает постоянный ток, то через конденсатор он не проходит. А переменный ток через конденсатор проходит. Благодаря такому свойству конденсатор ставят там, где надо отделить постоянный ток от переменного.
Конденсаторы бывают постоянные, подстроечные, переменные и электролитические. Кроме этого, они отличаются материалом между пластинами и внешней конструкцией. Существуют конденсаторы воздушные, слюдяные, керамические, пленочные и т.п. Применение тех или иных видов конденсаторов обычно описано в сопровождающей документации к принципиальной схеме. Некоторые конденсаторы постоянной емкости и их обозначение на принципиальной схеме показаны на Рис.1.
Основной параметр конденсатора – емкость. Она измеряется в микро-, нано— и пикофарадах. На схемах Вы встретите все три единицы измерения. Обозначаются они следующим образом: микрофарады – мКф или мF, нанофарады – нф, Н или п, пикофарады – пф или pf. Чаще буквенное обозначение пикофарад не указывают ни на схемах, ни на самой радиодетали, т.е. обозначение 27, 510 подразумевают 27 пф, 510 пф. Чтобы проще разбираться в емкости, запомните следующее: 0,001 мкф = 1 нф, или 1000 пф.
В отечественной электронике применяется буквенно-цифровая маркировка конденсаторов. Если емкость выражают целым числом, то буквенное обозначение емкости ставят после этого числа, например: 12П (12 пф) , 15Н (15 нф = 15 000 пф, или 0,015 мкф), ЮМ (10 мкф). Чтобы выразить номинальную емкость десятичной дробью, буквенное обозначение единицы емкости размещают перед числом: Н15 (0,15 нф = 150 пф) , М22 (0,22 мкф). Для выражения емкости конденсатора целым числом с десятичной дробью буквенное обозначение единицы ставят между целым числом и десятичной дробью, заменяя ее запятой, например: 1П2 (1,2 пф) , 4Н7 (4,7 нф = 4700 пф), 1М5 (1,5 мкф).
Буквенно-цифровая маркировка конденсаторов используется и в зарубежной электронике. Она нашла широкое применение на конденсаторах большой емкости. Например, надпись 0,47 |iF = 0,47 мкф. Не забыли разработчики и о цветовой маркировке, которая может содержать полосы, кольца или точки. Маркируемые параметры: номинальная емкость; множитель; допускаемое отклонение напряжения; температурный коэффициент емкости (ТКЕ) и (или) номинальное напряжение. Определить емкость можно при помощи следующей таблицы.
Некоторые примеры цветовой маркировки постоянных конденсаторов показаны на Рис. 2.
Кроме буквенно-цифровой и цветовой маркировки применяется способ цифровой маркировки конденсаторов тремя или четырьмя цифрами (международный стандарт). В случае трехзначной маркировки первые две цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра – количество нулей (здесь обращаю ваше внимание на маркировку конденсаторов емкостью менее 10 пикофарад: последней цифрой в этом случае может быть девятка):
(в таблице ошибка, должно быть: 100 – 10 пикофарад – 0,01 нанофарада — 0,00001 мкф(!))
При кодировании четырехзначным числом последняя цифра так же указывает количество нулей, а первые три — емкость в пикофарадах (pF):
Некоторые примеры цифровой маркировки конденсаторов представлены на Рис. 3.
Среди большого разнообразия конденсаторов постоянной емкости особое место занимают электролитические конденсаторы. Сегодня чаще всего можно услышать название оксидные конденсаторы, т.к. в них используется оксидный диэлектрик. Такие конденсаторы выпускают большой емкости – от 0,5 до 10000 мкф. Оксидные конденсаторы полярны, поэтому на принципиальных схемах для них указывают не только емкость, но и знак ” + ” (плюс), а на самом конденсаторе: в зарубежном варианте нанесен знак “-“, в отечественном устаревшем – ” + ” . Кроме этого, на принципиальных схемах указывают и максимальное напряжение, на котором их можно использовать. Например, надпись 5,0×10 В означает, что конденсатор емкостью 5 мкф надо взять на напряжение не ниже 10 В.
Многие начинающие бояться применять конденсаторы на большее напряжение, чем указанное в схемах. А зря! Возьмем, к примеру, устройство с питанием 9В. Здесь необходимо использовать конденсатор на напряжение не ниже 10В, но лучше – 16В. Дело в том, что “питание” не застраховано от скачков. А для конденсаторов резкие перепады в сторону увеличения приравниваются к смерти. Поэтому, если Вы примените электролит на напряжение 50В, 160В или еще большее, хуже работать устройство не будет! Разве что размеры увеличатся: чем больше напряжение конденсатора, тем больше его размеры.
Оксидные конденсаторы обладают неприятным свойством терять емкость – “высыхать” , что является одной из основных причин отказов радиоаппаратуры, находящейся в длительной эксплуатации. Такой неприятной особенностью в частности обладают отечественные электролиты, особенно старые. Поэтому старайтесь ставить зарубежные новые конденсаторы.
Выпускают производители и неполярные оксидные конденсаторы, хотя применяются они довольно редко. Существую еще и танталовые конденсаторы, которые отличаются долговечностью, высокой стабильностью рабочих характеристик, устойчивостью к повышению температуры. При небольшом внешнем виде они могут обладать достаточно большой емкостью.
Линия, нанесенная на корпусе танталового конденсатора, означает плюсовой вывод, а не минус, как многие думают.
Некоторые разновидности оксидных конденсаторов показаны на Рис. 4.
Особенностью подстроечных и переменных конденсаторов есть изменение емкости при обращении оси, которая выступает наружу. Раньше они широко применялись радиоприемниках. Именно конденсатор переменной емкости крутили Ваши родители для настройки на нужную радиостанцию. Некоторые подстроечные и переменный конденсаторы показаны на Рис. 5.
Для подстроечных или переменных конденсаторов на схеме указывают крайние значения емкости, которые создаются, если вращать ось конденсатора от одного крайнего положения к другому или вертеть по кругу (как у подстроечных конденсаторов). Например, надпись 5-180 свидетельствует о том, что в одном крайнем положении оси емкость конденсатора составляет 5 пф, а в другом – 180 пф. При плавном возвращении с одного положения в другое емкость конденсатора также плавно будет изменяться от 5 до 180 пф или от 180 до 5 пф. Сегодня не используют конденсаторы переменной емкости, так как их вытеснили варикапы – полупроводниковый элемент, емкость которого зависит от приложенного напряжения.
Перейти к следующей статье: Диоды
Руководство по идентификации комплекта конденсаторов
— learn.sparkfun.com
Введение
Никогда не знаешь, когда тебе понадобится конденсатор. Иногда вам требуется немного больше развязки источника питания, выходной соединительный колпачок или тщательная настройка схемы фильтра — все это приложения, где конденсаторы имеют решающее значение. Набор конденсаторов SparkFun содержит широкий диапазон емкостей конденсаторов, поэтому вы всегда будете иметь их под рукой, когда они вам понадобятся.
Комплект конденсаторов SparkFun
В наличии КОМПЛЕКТ-13698Это комплект, который предоставляет вам базовый ассортимент конденсаторов, чтобы начать или продолжить работу над электроникой.Нет мес…
9Этот учебник поможет вам определить содержимое вашего набора и покажет вам пару приемов, позволяющих еще больше расширить диапазон значений.
Рекомендуемая литература
Состав комплекта
Набор конденсаторов содержит колпачки с декадными интервалами от 10 пикофарад до 1000 мкФ.
Состав комплекта конденсатора | ||||||
Значение | Тип | Маркировка | Количество | Номинальное напряжение | ||
10pF | Керамика | 100 | 50V | |||
22pF | Керамика | 220 | 10 | 50V | ||
100pF | Керамика | 101 | 10 | 50V | ||
1nF | Керамика | 102 | Керамика | 102 | 10 | 50 В |
10 нФ | Керамика | 103 | 10 | 50 В | ||
100 нФ | Керамика | 104 | 25 | 50 В | ||
1 мкФ | 1µF | Электролитический | / 50 В | 10 | 50 В | |
10 мкФ | Электролитический | 10 мкФ / 25 В | 10 | 25 В | ||
100 мкФ | Электролитический | 100 мкФ / 25 В | 10 | 25 В | ||
1000 мкФ | Электролитический | 1000 мкФ / 25 В | 10 | 25 В |
Имеется десять частей большинства значений, но 25 частей по 100 нанофарад, которые обычно используются для развязки местного источника питания рядом с ИС.Есть также десять частей по 22 пФ, которые часто используются в качестве нагрузочных конденсаторов при создании кварцевых генераторов.
Идентификация конденсатора
Обзор маркировки конденсаторовПосмотрим правде в глаза, Фарад — это большая емкость. Значения конденсаторов обычно крошечные — часто в миллионных или миллиардных долях Фарада. Чтобы кратко выразить эти маленькие значения, мы используем метрическую систему. Следующие префиксы являются современным условным обозначением * .
Конденсатор Метрические префиксы | |||
Префикс | Обозначение СИ | Дробь | Символ |
Микрофарад | 10 -6 | Один миллионный | |
нанофарад | 10 -9 | один миллиард | нф |
пикофарад | 10 -12 | один триллион | пф |
Mu (µ), символ микро, может быть проблемой при наборе. Его сложно печатать, и не на каждом шрифте есть символ. В SparkFun мы часто используем вместо нее букву «u». Иногда вместо этого используется буква «м», которая обозначается сокращением в микрофарадах как «mF». Технически есть еще «миллифарад», но на практике миллифарады почти не встречаются, а тысячи микрофарадов встречаются гораздо чаще.
Время и география тоже влияют. В старшем В североамериканских конструкциях нано-фарады встречаются нечасто, в спецификациях и схемах вместо этого используются только мкФ и пФ, дополненные ведущими или замыкающими нулями.
Керамические колпачки
Меньшие значения в комплекте — керамические конденсаторы на 50 В. Это маленькие неполяризованные колпачки с желтыми пятнами на теле.
Слева направо: 10 пФ, 22 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Значение напечатано на каждом трехзначном коде. Этот код похож на цветовую кодировку резисторов, но вместо цветов используются цифры. Первые две цифры — это две старшие цифры значения, а третья цифра — это показатель степени 10.Стоимость выражается в пикофарадах.
Чтобы расшифровать значение, возьмите первые две цифры, затем следуйте за ними с количеством нулей, обозначенным третьей цифрой. 104 становится «10», за которым следует «0000» или 100000 пФ, более кратко записываемое как 100 нФ.
Колпачки электролитические
Электролитические колпачки имеют большие цилиндрические корпуса, похожие на небольшие банки из-под соды. Обычно они обладают большей емкостью, чем керамические колпачки. В отличие от керамики они поляризованы.
Слева направо: 1 мкФ, 10 мкФ, 100 мкФ, 1000 мкФ
Маркировка литических колпачков легко читается — значение и единицы измерения напечатаны прямо на корпусе.
За значением следует номинальное напряжение, указывающее максимальный потенциал постоянного тока, который колпачок может выдержать без повреждений. В этом комплекте 1 мкФ рассчитан на 50 В, остальные — на 25 В.
поляризованные
Более высокая емкость электролитов имеет несколько утомительную деталь — они поляризованы.Положительный полюс должен иметь более высокий потенциал постоянного тока, чем отрицательный. Если они установлены в обратном порядке, они могут взорваться.
К счастью, выводы четко обозначены.
На электролитической крышке есть два индикатора полярности:
- Полоса на корпусе обычно обозначает отрицательный вывод.
- Положительный провод длиннее отрицательного.
Умные приложения
Кварцевые генераторы
В комплект специально входят керамические колпачки 22 пФ для создания кварцевых генераторов, обычно требуемых для ИС микроконтроллеров.
Схема кварцевого генератора от ProMicroКомбинации значений
Этот комплект предлагает широкий спектр значений, но выбор по десятилетию оставляет некоторые промежутки между ними. Есть несколько приемов, которые можно использовать для устранения этих пробелов, комбинируя заглушки последовательно или параллельно.
Параллельный
Значения конденсаторов, подключенных параллельно, суммируются. Вы можете объединить меньшие крышки, чтобы эффективно сформировать большую крышку.
серии
Конденсаторы, соединенные последовательно, объединяются в обратную сумму — возьмите обратную величину каждого значения и сложите их вместе, а затем возьмите обратную величину этой суммы.
Переформулировано как упрощенное руководство, пока вы находитесь на рабочем месте:
- Если вы хотите, чтобы в комплекте была половина стоимости крышки, поместите две из них последовательно.
- Если вы хотите удвоить стоимость крышки в комплекте, поставьте две параллельно.
Различная маркировка малых конденсаторов? — Обмен электротехнического стека
Обычно на большинстве крышек есть две этикетки.
Первое — это значение, которое записывается:
<Цифра> <Цифра> <Экспоненциальное представление>
Обычно оно выражается в пикофарадах.
Второй — это TempCo или температурный коэффициент. Существует две общие системы спецификаций, а именно EIA Class 1 и Class 2. В большинстве случаев это загадочная вторая метка. Обычно пишется:
<Буква> <Число> <Буква>
(хотя есть несколько вариантов)
Есть несколько общих tempcos — NP0 / C0G, X7R, X5R, Y5V, Z5U
Тантал и керамика большего размера часто также имеют напряжения:
<номер напряжения> <+ или v>
Следовательно:
104 K5K (малый)
Значение 10e4 или 100000 пф / 0.1 мкФ. Tempco не является стандартным, может быть определенным производителем / расширенным диапазоном.10 (прямоугольная коробка, перпендикулярный правый крайний верхний угол) 35+ (танталовый колпачок, более крупный вариант последнего)
Чтобы быть более конкретным, нужна картинка, скорее всего, это колпачок с номинальным напряжением 35 В от 35+.154 C1K (что такое C1K, некоторые другие обозначения в Википедии?)
Емкость составляет 15e4, или 150 000 пФ / 0,15 мкФ. Похоже, что это диэлектрик класса 1 от C1K. Это большая кепка? темпко очень хорошо .Orange Ceramic 333 K5X (что такое римская цифра 5X? X?)
33e3, или 33 000 пФ / 33 нФ. Tempco либо указана производителем, либо неправильно прочитана.Brown Circle Slit 10n (без другой маркировки, какова рабочая температура?) (Диаметр: 7,5 мм)
10n, скорее всего, означает 10 нФ или 10000 пФ. Если керамический, то наверное 50в. Скорее всего дешевая деталь, если не указано напряжение.27J 100V (что такое 27J?) (Диаметр: 4.9мм, черная точка на голове)
Напряжение само собой разумеющееся. J — множитель, и я думаю, что есть стандарт для буквенных множителей, но я не помню, где его найти.Синий квадрат с щелью (треугольник) 104K X7R50 (Что такое треугольник? X7R50? Рабочее напряжение?) (Сторона = 4,9 мм)
10e4 — это значение — 100000 пФ / 0,1 мкФ Tempco — это X7R. 50 — это, вероятно, номинальное напряжение.104 (сторона = 2,6 мм, ОП? Допуск?)
10e4 — 100 000 пФ / 0.1 мкФ. Напряжение неизвестно
Это своего рода предположение. В любом случае, он должен показать, как это работает. Старые детали могут сильно отличаться, и это всегда только ориентир. Лучше всего найти настоящую таблицу данных крышки.
Многие детали имеют необычные температуры. Это автомобильная / сверхмощная деталь, которая содержит эти компоненты?
Сравнение значений емкости в мкФ, нф и пФ.
Сравнение значений емкости в мкФ, нф и пФ.Справочная информация:
Для других это легко, но каждый раз, когда я пытаюсь преобразовать значения емкости, я всегда по крайней мере в десять раз меньше! Моя школьная электроника инструктор, г-н Андреано, написал на доске первые три столбца. день 1965 года, и я скопировал его в свой блокнот. Я добавил столбец 4, пока работал в НАСА / JPL. Просто распечатайте его, вырежьте и повесьте на верстак. Конец проблемы!
мкФ | нанофарады | пикофарад | 3 цифры Маркировка | Другая маркировка |
---|---|---|---|---|
0.000 001 мкФ | 0,001 нФ | 1 пФ | Иногда обозначается буквой P по центру, например, 3P3 = 3,3 пФ | |
0,000,01 мкФ | 0,01 нФ | 10 пФ | 100 | |
0,000,1 мкФ | 0,1 нФ | 100 пФ | 101 | |
0,001 мкФ | 1 нФ | 1000 пФ | 102 | Как и выше, «N» в центре означает нанофарады, как в 3N3 = 3.3 нФ = 0,0033 мкФ = 3300 пФ |
0,01 мкФ | 10 нФ | 10000 пФ | 103 | |
0,1 мкФ | 100 нФ | 100000 пФ | 104 | |
1 мкФ | 1000 нФ | 1000000 пФ | 105 | Как и выше, «U» в центре указывает мкФ, как в 1U0 = 1,0 мкФ. Просто вставьте десятичную точку для «U» и назовите ее µF.Аналогично 2U2 = 2,2 мкФ. |
10 мкФ | 10000 нФ | 10 000 000 пФ | 106 | |
100 мкФ | 100000 нФ | 100000000 пФ | ||
1000 мкФ | 1000000 нФ | 1 000 000 000 пФ |
Это все основано на том факте, что 1 мкФ = 1×10 -6 Фарад, 1нФ = 1×10 -9 Фарады и 1 пФ = 1×10 -12 Фарад.
Иногда вы можете увидеть детали, помеченные в формате, аналогичном «3U3 63V». Скорее всего, это Конденсаторы постоянного тока емкостью 3,3 мкФ, 63 В. Как и выше, просто вставьте десятичную точку для букву «U» и назовите это микрофарадами.
Такая же ситуация применима к некоторым обозначениям резисторов. 3К3 будет 3,3 кОм, 2М2 — будет 2,2 МОм, 5R6 будет 5,6 Ом.
Контактная информация:
С автором можно связаться по адресу: his-callign // at // Repeater-builder // dot // com.
Вернуться к началу страницы
Вернуться на страницу Tech Index
Вернуться на главную
Эта страница изначально размещена во вторник 26 декабря 2007 г.
Текст статьи и закодированный вручную HTML © Copyright 2009 Майкл Моррис WA6ILQ.
Эта веб-страница, этот веб-сайт, информация, представленная на его страницах и в этих модификациях и преобразованиях защищено авторским правом © 1995 г. и (дата последнее обновление) Кевина Кастера W3KKC и нескольких авторов.Все права Зарезервировано, в том числе для бумажных и веб-публикаций в других местах.
Как читать значения конденсаторов?
У вас есть связка из конденсаторов , и вы не можете их использовать, потому что вам неизвестна их номинальная стоимость ? Наряду с резисторами , конденсаторами являются второй наиболее часто используемой частью практически в любой аудиосхеме, и возможность считывания их значения является обязательной для любого любителя электроники .Продолжайте читать и узнайте, как узнать номинал конденсатора по его маркировке !
КОНДЕНСАТОРЫ — ЕДИНИЦЫ
Умение быстро считывать значение конденсатора и возможность переключаться между модулями — важный навык, который поможет вам сэкономить много времени при создании ваших педалей эффектов или даже ваших собственных проектов DIY. Прежде всего, мы объясним, как устройства работают с конденсаторами. Базовый конденсаторный блок — Фарад . Проблема в том, что этот блок действительно огромен, и в большинстве проектов номиналы конденсаторов намного ниже, а работа с числами, такими как 0,0000000047 Фарад, довольно неудобна и подвержена ошибкам.Вот почему, в то время как с резисторами мы используем килоОм (10³ Ом) и МегаОм (10⁶ Ом), с конденсаторами мы используем делителей основного блока . Вот они:
- пикофарад ( пФ ) — это наименьший блок , используемый в аудиосхемах, и обычно ассоциируется с керамическими конденсаторами , поскольку они имеют очень низкое значение. 1 пФ = 10⁻¹² F = 0,000000000001 F
- нанофарад ( нФ ) является наиболее распространенной единицей, и стандартные полиэфирные конденсаторы обычно попадают в этот диапазон. 1нФ = 10⁻⁹F = 0,000000001 F
- мкФ ( мкФ ) в основном используется с электролитическими конденсаторами , поскольку они имеют более высокое значение емкости, чем другие. 1 мкФ = 10⁻⁶ F = 0,000001 F
Как это может показаться немного запутанным, вот справочная таблица конденсатора с соотношением между ними:
Таблица 1: Соотношение единиц емкостиКОНДЕНСАТОРЫ — ЧТЕНИЕ
Чтобы немного усложнить задачу, не все конденсаторы имеют одну и ту же систему маркировки , поэтому мы должны сделать разницей между тремя основными типами конденсаторов: электролитический, керамический и полиэфирный .Начнем с электролитов , так как они наиболее простые для чтения . Полиэстер и керамика имеют одинаковую систему маркировки, но с некоторыми небольшими различиями . В следующих примерах мы будем использовать изображения некоторых конденсаторов, которые мы отправляем с нашими наборами педалей эффектов для самостоятельного изготовления, поэтому обязательно возьмите один и примените свои знания на практике !
1 — Конденсаторы электролитические
Пример: значение электролитического конденсатораПример : электролитический конденсатор 100 мкФ, максимум 400 В.
Электролитические конденсаторы довольно просты для чтения : поскольку они довольно большие по сравнению с остальными, значение прямо записано в корпусе . Единица измерения также указана, но, поскольку они имеют большие значения емкости, выбранная единица — мкФ, ( мкФ, ) почти в 100% случаев, даже если единица измерения меньше (т. Е. Электролитический конденсатор 220 нФ будет помечен как 0,22 мкФ , а не 220 нФ). Кроме того, также может быть считано максимальное напряжение конденсатора .Это значение напряжения, которое не должно быть превышено ни при каких обстоятельствах , поскольку конденсатор может быть необратимо поврежден и даже взорваться.
2 — Конденсаторы керамические
Керамические конденсаторы на меньше, чем на электролитические, поэтому на них нельзя записать полную стоимость плюс единицу. Вместо этого у них есть трехзначная система кодирования . Первые две цифры представляют значение конденсатора , а третья — число нулей , которые нужно добавить справа.Таким образом, мы получаем значение конденсатора в пикофарадах .
Пример 1: керамический конденсатор обозначен как 104
— 10 → базовое значение
— 4 → количество нулей для добавления
— Значение : 100000 пФ = 100 нФ
Пример 1: показание номинала керамического конденсатораПример 2: показание номинала керамического конденсатора
Пример 2:
Этот конденсатор имеет только две цифры.Что делать в этом случае? Когда значение меньше, чем 100 пФ , только две цифры используются для непосредственной маркировки емкости конденсатора. В данном случае у нас есть конденсатор 22пФ . Обычные значения — 47 пФ (обозначено 47), 470 пФ (обозначено 471). Что касается максимального напряжения, керамические конденсаторы имеют больших значений (~ 50 В), поэтому маловероятно, что вы повредите их, превысив его!
3 — Конденсаторы полиэфирные
Если вы умеете правильно читать керамические конденсаторы, у вас не должно возникнуть проблем с полиэфирами! Маркировка конденсаторов из полиэстера работает так же, как и для керамики , но обычно на них написано больше информации.Они могут показаться немного более запутанный из-за этого, но вам нужно только сосредоточиться на трех последовательных цифрах . В отличие от керамики, которая может иметь две цифры для некоторых значений, полиэфиры всегда имеют три цифры , поэтому их будет легко идентифицировать. Дополнительная информация появляется только в некоторых случаях и показывает допуск , , что составляет , насколько реальное значение может отличаться от обозначенного (буква рядом со значением) и максимального напряжения рейтинг, который нельзя превышать (цифра + буквенный код или цифра, в зависимости от конденсатора).В приведенной ниже таблице вы можете найти эквивалентов между кодами и значениями .
Пример 1: Показание значения конденсатора из зеленого полиэстераПример 1: зеленый полиэфирный конденсатор с маркировкой 2A104J
— 10 → базовое значение
— 4 → количество добавляемых нулей
— 2A → 100 В, обозначенные цифрой + буквенный код
— J → допуск 5%
— Значение : 100000 пФ → 100 нФ ± 5%, 100 В максимум
— Насколько реальное значение может отличаться от обозначенного значения ? 100 нФ x 5% = 5 нФ → реальная емкость конденсатора будет в диапазоне 95 нФ — 105 нФ
В то время как резисторы имеют более жесткие допуски (обычно 1% -5%), с конденсаторами все, что ниже 10%, является хорошим допуском , и мы разрабатываем наши схемы педали эффектов, чтобы эти допуски не влияли на конечный результат .
Таблица 2: Таблица допусков и кодов напряжения полиэфирного конденсатораПример 2: показание значения конденсатора коробки из полиэстера
Пример 2: полиэфирный конденсатор коробчатого типа, обозначенный как 474J63
— 47 → базовое значение
— 4 → количество добавляемых нулей
-63 → Максимум 63 В (обозначается непосредственно значением напряжения )
— J → допуск 5%
— Значение : 470000 пФ → 470 нФ ± 5%, 63 В
— Насколько реальное значение может отличаться от обозначенного значения ? 470 нФ х 5% = 23.5 нФ → реальная емкость конденсатора будет в диапазоне 446,5 нФ — 493,5 нФ
Лучший способ проверить свои знания — применить их на практике, поэтому обязательно посетите наш раздел комплектов , где вы найдете комплекты педалей эффектов со всем необходимым для создания собственной педали эффектов.
Надеемся, этот пост был вам полезен! Если вам понравилось, поделитесь им и помогите другим людям улучшить свои навыки чтения конденсаторов 😉
Как читать значение кода конденсатора
Нажмите здесь, чтобы увидеть цветовой код резистора и код резистора SMD
• На керамических дисковых конденсаторах напечатан двух- или трехзначный код.
• Первые два числа описывают емкость конденсатора, а третье число — количество нулей в умножителе.
• Когда первые два числа умножаются на множитель, получается значение емкости конденсатора в пикофарад .
• Если есть только два числа, это означает, что множителя нет. Затем вы просто считываете значение первых двух чисел в пикофарадах .
• Если на каком-либо конденсаторе напечатано 10 — тогда его значение будет 10 PF
• Когда на каком-либо конденсаторе напечатано 104 — он имеет множитель 4 (третье число кода).10 умножается на 10 × 10 4 = 10000. Тогда его значение 10 × 10000 = 100000ПФ
Вот таблица наиболее часто используемых кодов керамических конденсаторов и их преобразование единиц в Micro, Nano и Picofarad
Последнее число является степенью 10 и умножается на первые два числа.
Если конденсатор имеет код 682 — сначала проверьте последнее «нет», здесь последнее «нет» — 2. Теперь множитель равен 10 2
Например —
- 204 = 20 × 10 4 = 200000 PF
- 472 = 47 × 10 2 = 4700 ПФ
- 502 = 50 × 10 2 = 5000 ПФ
- 330 = 33 × 10 0 = 33 ПФ [10 0 = 1]
ЕДИНИЦ —
- 1000 нанофарад (нФ) = 1 микрофарад (мкФ)
- 1 пикофарад = 10 -12 фарад.
- нано = 10 -9
- Микро = 10 -6
- 1 нанофарад = 10 -9 фарад
- 1 Микрофарад (мкФ) = 10 -6 Фарад
1 нФ = 1000 пФ
1 пФ = 0,001 нФ
Пример:
преобразовать 15 нФ в пФ:
15 нФ = 15 × 1000 пФ = 15000 пФ
Если конденсатор имеет маркировку 2A474J , емкость декодируется, как описано выше, два первых знака представляют собой номинальное напряжение и могут быть декодированы из приведенной ниже таблицы. 2A — это 100 В постоянного тока в соответствии со стандартом EIA (Electronic Industries Alliance).
Вторая буква будет температурным коэффициентом, если он присутствует.
Некоторые конденсаторы имеют маркировку только 0,1 или 0,01 , в большинстве случаев значения указаны в мкФ.
Некоторые конденсаторы малой емкости могут быть помечены буквой R. Если код 3R9, то R является индикатором значений менее 10 пФ и не имеет ничего общего с сопротивлением.3R9 будет 3,9 пФ.
105J = 10 × 105 = 1000000pf = 1000nf = 1.0 мкФ
j = +/- 5% Допуск
104 = 10 × 104 = 100000pf = 100nf = 0,1 мкФ
j = допуск + — 5%
2A = номинальное напряжение 100 В постоянного тока
Также читают
Об авторе
Админ
Привет, меня зовут Аман Бхарти, я интересуюсь изготовлением и изучением электроники, принципиальной схемы, проектированием и компоновкой печатных плат и т. Д.Мне нравится делиться знаниями и всеми идеями с людьми, которые я получаю из «Моего эксперимента» и из разных источников. Я стараюсь максимально подробно описать детали схемы с результатами испытаний. Если вы хотите что-то предложить или прокомментировать, оставьте свой комментарий в поле для комментариев на соответствующей странице.
Конденсаторы
2. Конденсаторы
Конденсаторы общие компоненты электронных схем, используются почти так же часто, как резисторы.Основное различие между ними заключается в том, что конденсатор сопротивление (называемое реактивным сопротивлением) зависит от частоты сигнала проходя через пункт. Обозначение реактивного сопротивления: X c и можно рассчитать по следующей формуле:
f представляет частоту в Гц и C представляет емкость в Фарадах.
Например, реактивное сопротивление конденсатора 5 нФ при f = 125 кГц равно:
, а на f = 1.25 МГц, это равно:
Конденсатор имеет бесконечно высокое реактивное сопротивление для постоянного тока, потому что f = 0.
Конденсаторы используются в схемах для много разных целей. Они являются общими компонентами фильтры, генераторы, блоки питания, усилители, пр.
Основная характеристика конденсатор это его вместимость — чем больше емкость, тем больше количество электричество он может держать.Емкость измеряется в фарадах (Ф). В виде один фарад представляет довольно большую емкость, меньшие значения, такие как обычно используются микрофарад (F), нанофарад (нФ) и пикофарад (пФ). Напоминаем, что отношения между юнитами:
1F = 10 6 F = 10 9 нФ = 10 12 пФ,
, то есть 1F = 1000 нФ и
1 нФ = 1000 пФ. Важно запомнить эти обозначения, так как одни и те же значения могут
иметь различную маркировку в некоторых схемах. Например, 1500пФ
совпадает с 1.5 нФ, 100 нФ — 0,1Ф.
Используется более простая система обозначений, как для резисторов. Если
отметка на конденсаторе 120 значение
120 пФ, 1n2 означает 1,2 нФ, n22 означает 0,22 нФ, а .1 (или .1u)
обозначает 0,1F.
Конденсаторы бывают разных форм и размеров, в зависимости от их емкость, рабочее напряжение, тип изоляции, температурный коэффициент и другие факторы. Все конденсаторы можно разделить на две группы: с изменяемые значения емкости и значения с фиксированными значениями емкости.Эти будет рассмотрено в следующих главах.
2.1 Блок-конденсаторы
Конденсаторы с фиксированными значениями (так блок-конденсаторы ) состоят из двух тонких металлических пластин (эти называются «электродами» или иногда называются «фольгой»), разделенные тонким изоляционным материалом, например пластиком. Наиболее часто используемый материал для «тарелки» алюминий, в то время как общие материалы, используемые для изолятора, включают бумага, керамика, слюда и т. д., в честь которых названы конденсаторы.Число различных блок-конденсаторов показаны на фото ниже. Символ для конденсатор находится в правом верхнем углу изображения.
Рис. 2.1: Блок-конденсаторы
Большинство конденсаторов, блочные конденсаторы являются неполяризованными компонентами, что означает, что их провода эквивалентны по способу размещения конденсатора в цепи. Электролитический конденсаторы представляют собой исключение, поскольку важна их полярность.Это будет рассмотрено в следующих главах.
2.1.1 Маркировка блок-конденсаторов
Обычно конденсаторы помечены набором чисел, обозначающих емкость. Рядом с этим значением — другое число, представляющее максимальное рабочее напряжение, а иногда и допуск, температура коэффициент и некоторые другие значения также печатаются. Но на самом маленьком конденсаторы (например, для поверхностного монтажа) вообще без маркировки, и вы не снимайте их с защитных полос, пока они не понадобятся.Размер конденсатора никогда не является показателем его номинальной емкости. диэлектрика и количество слоев или «пластинок» может варьироваться от от производителя к производителю. Величина конденсатора в цепи Диаграмма, обозначенная как 4n7 / 40V, означает, что емкость конденсатора составляет 4700 пФ, а его максимальное рабочее напряжение составляет 40 В. Можно использовать любой другой конденсатор 4n7 с более высоким максимальным рабочим напряжением, но он больше и дороже.
Иногда конденсаторы обозначаются цветом, похожим на 4-полосная система, используемая для резисторов (рисунок 2.2). Первые два цвета (A и B) представляют первые две цифры, третий цвет (C) — множитель, четвертый цвет (D) — допуск, а пятый цвет (E) — рабочий Напряжение.
С дисково-керамические конденсаторы (рисунок 2.2b) и трубчатые конденсаторы (рисунок 2.2c) рабочее напряжение не указано, т.к. они используются в цепях с низкое постоянное напряжение. Если на трубчатом конденсаторе есть пять цветных полос это первый цвет представляет температурный коэффициент, а остальные четыре указывают емкость в ранее описанных способ.
|
Фиг.2.2: Обозначение емкости цветами
На рисунке 2.3 показано как обозначена емкость миниатюрных танталовых электролитических конденсаторов цвета. Первые два цвета представляют первые две цифры и имеют те же значения, что и у резисторов. Третий цвет представляет множитель, чтобы получить емкость. выражается в F. Четвертый цвет представляет максимальную рабочую Напряжение.
|
Рис. 2.3: Маркировка танталовых электролитических конденсаторов
Одно важное примечание по рабочему напряжению: напряжение на конденсаторе не должно превышать максимальное рабочее напряжение, так как конденсатор может выйти из строя.В случае, когда напряжение неизвестно, Следует рассмотреть «худший» случай. Есть вероятность, что из-за неисправность какого-либо другого компонента, напряжение на конденсаторе равно мощности напряжение питания. Если, например, напряжение питания 12 В, максимальное рабочее напряжение конденсатора должно быть выше 12 В.
2.1 Конденсаторы электролитические
Электролитический Конденсаторы представляют собой особый тип конденсаторов постоянной емкости. значение.Благодаря особой конструкции они могут иметь исключительно высокую емкостью от одной до нескольких тысяч F. Они наиболее часто используются в схемах для фильтрации, однако у них есть и другие целей.
Конденсаторы электролитические поляризованные компонентов, то есть у них есть положительные и отрицательные выводы, что очень важно при подключении это к схема. Положительный вывод или штифт должен быть подключен к точке с более высоким положительное напряжение, чем отрицательное.Если он подключен в обратном направлении изолирующий слой внутри конденсатора будет «растворен», и конденсатор будет безвозвратно поврежден.
Взрыв может также произойти, если конденсатор подключен к напряжению, превышающему его рабочее напряжение. Чтобы предотвратить в таких случаях очень четко обозначен один из разъемов конденсатора со знаком + или -, а рабочее напряжение указано на корпусе.
Несколько модели электролитических конденсаторов, а также их обозначения показаны на изображение ниже.
Рис. 2.4: Электролитические конденсаторы
Танталовые конденсаторы представляют собой особый тип электролитического конденсатора. Их паразитические индуктивность намного ниже, чем у стандартного электролитического алюминия конденсаторы так, чтобы танталовые конденсаторы значительно (даже в десять раз) меньшая емкость может полностью заменить алюминиевый электролитический конденсатор.
2.3 Конденсаторы переменной емкости
Конденсаторы переменной емкости конденсаторы переменной емкости.Их минимальная вместимость колеблется от 1p, а их максимальная емкость достигает нескольких сотен пФ (Макс. 500 пФ). Переменные конденсаторы производятся различной формы и размеров, но общим для них является набор фиксированных пластин (называемых статор) и набор подвижных пластин. Эти пластины вставляются в каждый прочее, и его можно вставлять в сетку и извлекать из нее путем вращения вала. Изолятор (диэлектрик) между Пластины — это воздух или тонкий слой пластика, отсюда и название конденсатор переменной емкости.Когда регулируя эти конденсаторы, важно, чтобы пластины не трогать.
Ниже фотографии конденсаторов с воздушным диэлектриком и с майларовой изоляцией. переменные конденсаторы (2.5а).
Рис. 2.5: а, б, в. Конденсаторы переменной емкости, d. Триммер конденсаторы
Первое фото показывает «групповой конденсатор», в котором два конденсатора вращаются на в то же время.Этот тип конденсатора используется в радио приемники. Больший используется для схемы настройки, а меньший — в локальной сети. осциллятор. Обозначение этих конденсаторов также изображено на фото.
Кроме конденсаторов с воздушным диэлектриком, также есть переменные конденсаторы с твердым изолятором. С этими тонкими изоляционный материал, такой как майлар, занимает пространство между статором и ротором. Эти конденсаторы намного устойчивее к механическим повреждениям.Они показаны на рисунке 2.5b.
Самый распространенными устройствами, содержащими переменные конденсаторы, являются радиоприемники, где они используются для регулировки частоты. Полупеременный или обрезной конденсаторы — миниатюрные конденсаторы емкостью от нескольких пФ до нескольких десятков пФ. Они используются для точной настройки радио. приемники, радиопередатчики, генераторы и т. д. Три подстроечных станка, вдоль с их символом, показаны на рисунке 2.5d.
2.4 Практические примеры
Несколько практических примеров Использование конденсаторов показано на рисунке 2.6. А Электролитический конденсатор 5F используется для блокировки по постоянному току. Он позволяет сигналу проходить от одного мудреца к следующий, в то время как предотвратить передачу DC на одном этапе на следующий сцена. Это происходит потому, что конденсатор действует как резистор с очень низким сопротивлением для сигналов и как резистор с высоким сопротивлением для постоянного тока.
Фиг.2.6: а. Усилитель с наушниками, б. Электрические диапазонный переключатель
Рисунок 2.6b представляет собой схему переключателя диапазонов с двумя динамиками, с Z1 используется для воспроизведения низкочастотных и среднечастотных сигналов, а Z2 — для высоких частотные сигналы. 1 и 2 подключены к аудиоусилителю выход. Катушки L1 и L2 и конденсатор C обеспечивают низкий и среднечастотные токи текут в динамик Z1, а высокочастотные токи текут на Z2.Как это работает? В случае высокой частоты ток, он может протекать либо через Z1 и L1, либо через Z2 и C. частота высокая, импеданс (сопротивление) катушек высокое, в то время как реактивное сопротивление конденсатора низкое. Понятно, что в этом случае ток будет течь через Z2. Аналогичным образом в случае низкочастотного сигналы, ток будет течь через Z1 из-за высокого реактивного сопротивления конденсатора и низкое сопротивление катушки.
Фиг.2.6: с. Детекторный радиоприемник
Рисунок 2.6c представляет принципиальную схему простого детекторного радиоприемника (обычно называемый «набором кристаллов»), где конденсатор переменной емкости С, образующий колебательный контур с катушкой L, используется для настройки частоты. Вращение ротора конденсатора изменяет резонансная частота контура, и при согласовании определенной радиочастота, станция может быть слышал.
