Виды разъемов для зарядки: USB-A и USB-C: в чем разница?

Содержание

USB-A и USB-C: в чем разница?

USB Type-A и USB Type-C являются интерфейсами проводного подключения. Разбираемся, чем они отличаются друг от друга и какое отношение к ним имеет USB 3.1.

Типов проводного подключения множество. К ним относятся VGA, COM, HDMI, USB и многие другие. USB Type-A и USB Type-C – это лишь верхушка айсберга, но говорить мы сегодня будем только о них. Эти два вида портов очень распространены, они встречаются и в персональных компьютерах, и в многочисленной периферии. При покупке любого девайса нелишним будет выяснить, какой тип подключения он поддерживает, так как эта информация поможет понять, что техника умеет делать и как выжать из нее максимум.

Что такое USB-A?

Начнем с того, что подключение по USB подразумевает использование порта главного устройства (хоста), соединительного кабеля и порта приемного устройства. Порты несут разные функции и различаются внешне.

USB-соединение типа А часто называют полноразмерным USB. Этот тип широко распространен и легко узнаваем.

USB Type-A – крупный, горизонтально расположенный разъем прямоугольной формы с острыми углами. Внутри него находится пластиковая панель черного, белого или синего цвета с набором контактов. Это тот самый разъем, который перед использованием нужно как говорится «пронаблюдать»: штекер входит в гнездо только в одном положении.

USB-A появился в середине девяностых. В нулевых он стал встречаться повсеместно. Им комплектуются клавиатуры, мышки, веб-камеры, повербанки, фотокамеры и соединительные кабели. Популярность USB Type-A обусловлена тем, что данный интерфейс надежен, универсален и обеспечивает высокую скорость передачи данных (480 Мбит/с). При этом он поддерживает не только подключение периферийных устройств, но и их подзарядку.

На другом конце кабеля с USB Type-A может находиться коннектор USB Type-B. USB-B – это порт приемного устройства (например, принтера), которое подключается к хосту (компьютеру). Его также легко узнать: соединение типа B имеет квадратную форму.

Существует множество подтипов USB-A и USB-B: USB Mini A, USB Micro A, Mini B, Micro AB и т.д. Их конструктивные особенности заслуживают отдельного материала, пока мы их касаться не будем.

Что такое USB-C?

Со временем возможности USB Type-A перестали отвечать потребностям пользователей, и возникла нужда в более быстром и компактном подключении. USB-C – относительно новый интерфейс, он появился в 2014 году. По форме он отличается от USB-A: это тоже прямоугольник, но гораздо меньшего размера и с сильно скругленными углами. Сегодня Type-C является одним из самых широко используемых типов подключения в потребительских устройствах.

Его ключевые особенности:

  • Компактность и удобство (штекер USB-C вставляется в разъем любой стороной).
  • Передача тока мощностью до 100 Вт (в некоторых случаях до 130 Вт).
  • Возможность подавать питание на энергоемкие устройства, например, ноутбуки.
  • Более высокая скорость передачи данных (до 10 Гбит/с).
  • Возможность передачи видео в 4К.
  • Универсальность – можно заменить множество специфических разъемов, включая HDMI и VGA.
  • Потенциальная совместимость с Thunderbolt 3 (при наличии дополнительного оборудования порт USB-C может использоваться в качестве Thunderbolt 3).

USB-C лучше, чем USB-A и все прочее?

Как было сказано выше, USB Type-C является более быстрым и универсальным по сравнению с USB-A. Со временем он вытеснит старые интерфейсы, однако случится это еще не скоро.

В настоящее время компьютеры и ноутбуки комплектуются обоими типами разъемов. Это необходимо, чтобы избежать проблем с подключением старой техники: в употреблении находится предостаточно телефонов, геймпадов, клавиатур, принтеров и прочей периферии, требующей подключения USB-A/A или USB-A/B.

К тому же не все пользователи готовы приобретать переходники на USB-C ради того, чтобы пользоваться старой техникой через новый стандарт подключения. Но по мере того, как старые девайсы выходят из использования, USB-C получает все более широкое распространение.

Что такое USB 3.1?

USB 3.0 и USB 3.1 – протоколы передачи данных при подключении по USB. Данные термины не относятся к физическому описанию разъемов. Они указывают, на какой скорости устройство способно обмениваться данными.

Стандарт USB 3.0 своим появлением положил начало цепочке важных изменений. Прежде всего он потребовал модифицировать конструкцию Type-A, чтобы расширить возможности подключения (так начал разрабатываться стандарт USB-C). Последующие изменения коснулись по большему счету только скорости передачи данных.

Протокол USB 3.1 и порт USB-C разрабатывались параллельно, именно поэтому USB-C всегда работает через USB 3.1 (хотя технически можно реализовать в нем и USB 2.0). На данный момент существуют два поколения USB 3.1: USB 3.1 Gen 1 и USB 3.1 Gen 2. Второе расширяет исходные возможности USB-C, например, позволяет передавать данные на скорости до 10 Гбит/с.

Порты USB-A и USB-C могут поддерживать различные протоколы – от USB 2.0 до USB 3.

1 Gen 2. Обычно эта информация указана в технических характеристиках устройства. Однако ситуация осложняется тем, что производители используют разные наименования протоколов, и иногда возникает путаница: USB 3.1 Gen 1 ошибочно называют USB 3.0.

USB 3.1 имеет совместимость с другими USB-соединениями: если порт ноутбука поддерживает протокол USB 3.1, к нему можно подключить старую флешку с USB 2.0. Но есть пара нюансов: для использования разъема Type-C может потребоваться адаптер, а максимальная скорость передачи данных возможна только в том случае, если USB-кабель и подключаемое устройство ее поддерживают.

Вместо заключения

Слишком сложно? Тогда запомните основное.

  • USB-A и USB-C – это разъемы и штекеры разной формы. USB-A – большой прямоугольный, USB-C – маленький и больше похож на вытянутый овал, чем на прямоугольник.
  • USB 2.0, 3.0 и 3.1 – стандарты передачи данных.
  • USB-A и USB-C могут иметь разные стандарты, от этого зависит скорость соединения.
  • USB 3.1 совместим с другими стандартами, но только USB-C может использовать потенциал USB 3.1 Gen 2.
  • Кабель и подключаемые устройства также должны поддерживать технологию 3.1 для полноценной работы.
  • В скором времени появится стандарт USB 3.2. Он даст новые преимущества в плане скорости, но внесет еще большую путаницу в понимание стандартов USB.

Источник: www.digitaltrends.com

Гид по usb разъемам и usb кабелям

USB (англ. Universal Serial Bus — «универсальная последовательная шина») — был разработана в 1990 году с целью упростить подключение периферийных устройств к компьютеру. Он стал популярен благодаря совместимости со многими платформами и операционными системами, а также низкой стоимости и легкости использования. Большинство современных компьютеров оснащены несколькими USB портами, также как и большинство домашней и офисной техники, включая принтеры, камеры, модемы и портативные запоминающие устройства.

Стандарты USB разрабатываются и поддерживаются отраслевой организацией Форум по внедрению USB (USB-IF). В своей оригинальной спецификации USB подразделяется только на два типа разъема: A и B. Изменения в спецификации и требования к производителям расширили спектр разъемов, используемых для USB-устройств, но большинство USB продукции по-прежнему использует интерфейсы разъемов A и B.

USB тип A

Установленный на хост-контроллерах компьютеров и концентраторах, разъем тип A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение на месте с помощью трения, благодаря чему пользователям очень легко подключаться и отключаться. Вместо круглых штырьков в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное соединение и разъединение. Разъем тип A обеспечивает нисходящее соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Он не предназначен для передачи информации от устройства к компьютеру. Это критично, потому как хост-контроллер или концентратор сконструирован так, чтобы обеспечивать постоянный ток 5V на одном из USB штырьков. Иногда кабели A-A используются для подключения USB-устройств с гнездом типа A к компьютеру или другому USB-устройству, а также для передачи данных между двумя компьютерами.

Примечание. Обычно кабель A-A не используется для соединения двух компьютеров или для подключения USB-концентратора между двумя компьютерами. Это может нанести компьютеру непоправимый ущерб и даже привести к пожару. Прежде чем использовать кабель A-A для передачи данных, проконсультируйтесь с производителем.

USB тип B

Разъем типа B предназначен для использования с периферийными устройствами USB. Интерфейс типа B имеет квадратную форму со слегка скошенными углами. Как и разъем типа А, для фиксации он использует трение корпуса разъема. Розетка B – это восходящий разъем, который используется только для периферийных устройств. По этой причине большинству устройств USB требуется A-B кабель.

USB тип C

Разъем USB-C или USB типа C является новейшим разъемом USB на рынке. Разъем USB-C имеет двустороннюю/симметричную конструкцию и может быть подключен к любому устройству USB-C. Кабель USB-C может передавать сигналы USB 3.1, USB 3.0, USB 2.0 и USB 1.1. USB-C обычно сочетается с USB-A, USB-B, USB Micro-B и другими разъемами USB при поддержке предыдущих версий спецификации USB. USB-C может быть адаптирован для работы с каждым из этих устаревших разъемов. При подключении двух устройств USB 3.1 кабель USB-C будет поддерживать скорость передачи данных, вдвое превышающую скорость существующей технологии USB (до 10 Гбит/с), улучшенную мощность питания до 20 вольт, 5 ампер и 100 ватт для питания и зарядки, а также встроенную поддержку видео DisplayPort и четырехканального звука (динамик и микрофон).

Micro-USB B

Этот разъем, признанный USB-IF, также можно найти на более новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры.

Micro-USB B представляет собой физически меньший по размеру разъем в сравнении с USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функцию On-The-Go. Разъем можно легко определить по его розетке черного цвета и компактной 5-контактной конструкции.

USB Mini-b (5-pin)

Одним из недостатков разъема B является его размер ¬– почти полдюйма с каждой стороны. Из-за этого интерфейс B стал непригодным для многих компактных персональных электронных устройств, таких как КПК, цифровые камеры и мобильные телефоны. В результате многие производители устройств начали миниатюризацию разъемов USB, начиная с Mini-b. Этот 5-контактный Mini-b является самым популярным типом разъема Mini-b и единственным, признанным USB-IF. По умолчанию предполагается, что кабель Mini-b имеет 5 контактов. Этот разъем довольно маленький, размером с около 2/3 ширины разъема А. Он также предназначен для использования в более новом стандарте USB On-The-Go, который позволяет периферийным устройствам связываться в присутствии хост-контроллера.

USB Mini-b (4-pin)

Вместо обычного 5-контактного Mini-b этот неофициальный разъем используется во многих цифровых камерах, особенно в некоторых моделях Kodak®. Он напоминает форму стандартного разъема типа B со скошенными углами, однако он намного меньше по размеру.

USB 3.0 0 тип A

Этот разъем типа A, известный как «SuperSpeed» (суперскоростной), обычно встречается на хост-контроллерах компьютеров и концентраторов и представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение на месте с помощью трения, благодаря чему пользователям очень легко подключаться и отключаться. Вместо круглых штырьков в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное соединение и разъединение. Разъем A обеспечивает нисходящее соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Этот разъем похож по размеру и форме на разъем A-типа, используемый в устройствах USB 2. 0 и USB 1.1. Однако USB 3.0 тип A имеет дополнительные контакты, которых нет в USB 2.0 и USB 1.1 тип A. Разъем USB 3.0 предназначен для устройств USB SuperSpeed, однако, он будет передавать данные и с более медленных разъемов, и обратно совместим с портами USB 2.0. Разъемы USB 3.0 A можно отличить от предыдущих версий по синему цвету.

USB 3.0 тип B

Разъем USB 3.0 B-типа встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания устройств USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1; однако устройства USB 3.0 с этим типом подключения могут подключаться к кабелям предыдущих версий USB 2.0 и 1.1.

USB 3.0 Micro B

Разъем USB 3.0 Micro B встречается в устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания устройств USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2. 0 или USB 1.1.

Micro-USB AB

Этот универсальный разъем, предназначенный исключительно для устройств USB On-The-Go, может подключаться к кабелю Micro-USB A или Micro-USB B. Этот интерфейс легко определить по розетке серого цвета и компактной 5-контактной конструкции. Этот тип разъема существует только в качестве гнезда для устройств On-The-Go, но кабелей с таким разъемом не существует.

Micro-USB A

Этот разъем, признанный USB-IF, можно найти на более новых мобильных устройствах, таких как мобильные телефоны, устройства GPS, КПК и цифровые камеры. Micro-USB A представляет собой разъем физически меньший в сравнении с USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функцию On-The-Go. Соединение легко определить по розетке белого цвета и компактной 5-контактной конструкции.

USB Mini-b (Fuji®)

Это еще один неофициальный разъем, который также широко используется в цифровых камерах, особенно в некоторых моделях Fuji®. Из-за своей плоской прямоугольной формы он больше напоминает разъем А-типа.

Виды USB разъемов. Почему стандарт USB нужно было делать таким сложным?

Давным-давно USB было два основных вида, 2.0 и 3.0. И всё, что вам нужно было о них знать – это то, что 3.0 был быстрее, чем 2.0. Вы могли купить флэшку стандарта USB 2.0, воткнуть её в компьютер с разъёмами USB 3.0, и она подошла бы – просто медленнее, со скоростями 2.0. Ну а если бы вы купили флэшку USB 3.0 и воткнули в разъём 2.0, то также получили бы скорости от 2.0.
Если же вам нужно было достичь максимальной скорости, вы покупали флэшку USB 3.0 и вставляли её в разъём USB 3.0. Всё это было просто и понятно. Но с момента появления USB 3.1 всё поменялось.

USB 3.1 мутит воду маркировок

Форум по внедрению USB, сокр. USB-IF (USB Implementers Forum), поддерживает спецификации USB и их выполнение, и отвечает за маркировку кабелей и устройств USB. Когда она ввела USB 3. 1, то вместо того, чтобы так всё и оставить, отличая этот вариант от USB 3.0, она решила назвать новый стандарт «USB 3.1 Gen 2». А USB 3.0 задним числом переименовали в USB 3.1 Gen 1.
Чтобы усложнить всё ещё сильнее, собственные имена дали ещё и скоростям передачи. USB 3.1 Gen 1, изначально известный, как USB 3.0, поддерживает скорость 5 Гбит/с – её назвали SuperSpeed.
USB 3.1 Gen 2 поддерживает скорость в 10 Гбит/с – это назвали SuperSpeed+. Технически он достигает её через кодирование 128b/132b в полностью двустороннем режиме. Полностью двусторонний [full-duplex] режим – крутая штука, поскольку информацию можно и передавать, и получать одновременно. Поэтому он работает быстрее.
Разница между этими двумя вариантами немного сбивала с толку. Но если просто запомнить, что Gen 2 лучше, чем Gen 1, всё будет ОК. Чтобы помочь различать скорости, USB-IF также разработал логотипы, которые производитель может использовать только после получения сертификата, доказывающего соответствие кабеля обещанным спецификациям.

USB 3.2 – ещё быстрее, ещё запутаннее

В прошлом сентябре USB-IF подробно описал новые возможные скоростные режимы для USB-C и начало спецификации USB 3.2. USB 3.2 будет способен на скорость в 20 Гбит/с. Это в два раза быстрее, чем у USB 3.1 Gen 2. Если вам интересно, как кабель может так быстро удвоить скорость, не меняя ни размер, ни разъёмы – очень просто. У USB-продуктов, способных на скорость в 20 Гбит/с, есть два канала на 10 Гбит/с. Это похоже на упаковку большего количество провода в такой же кабель.
Как и у предыдущих версий, новый стандарт обратно совместим для базовых вариантов использования – однако увеличения скорости без нового железа вы не получите. Если вы покупаете жёсткий диск, обещающий передачу данных на 20 Гбит/с, и подключаете в имеющийся у вас компьютер, то работать он будет, но медленнее, чем то, на что способны USB-порты вашей машины. Чтобы насладиться всеми преимуществами, вам придётся обновить железо с обоих концов.
На всемирном мобильном конгрессе 2019 года USB-IF объявил о новой схеме маркировки нового стандарта. И опять старую схему собираются переименовать задним числом.
Теперь у нас то, что раньше было USB 3.0, со скоростью 5 Гбит/с, станет USB 3.2 Gen 1. USB 3.1 Gen 2, со скоростью в 10 Гбит/с, станет USB 3.2 Gen 2.
Новый стандарт на 20 Гбит/с назовут USB 3.2 Gen 2×2, прерывая предсказуемую последовательность. Физически у него есть два канала по 10 Гбит/с, отсюда и 2×2. В названии есть логика, но оно сбивает с толку, и вам нужно разбираться в железе, чтобы понять его смысл.

Изготовители вместо этого должны писать SuperSpeed

USB-IF не хочет загружать пользователей подобными терминами. Вместо этого он хочет, чтобы продукты Gen 1 рекламировались, как SuperSpeed USB. Он предлагает производителям распространять продукты Gen 2 под именем SuperSpeed USB 10 Гбит/с, а Gen 2×2 под именем SuperSpeed USB 20 Гбит/с. Но это не значит, что производители обязаны использовать такие наименования. Они могут использовать номенклатуру Gen 2.2, или, если не хотят проводить проверку на соответствие, просто не использовать логотипы и называть всё это как угодно.
Если производители подчинятся, то вопрос с наименованиями будет решаться довольно легко. Нужно посмотреть, есть ли в названии SuperSpeed, и число после него. Если этого нет, то это самый медленный вариант USB 3.2. Если есть число 10 или 20, то это обещание 10 или 20 Гбит/с. Возможно, было бы лучше, если бы USB-IF назвал самый медленный вариант SuperSpeed USB 5 Гбит/с. Но, по крайней мере, наименование звучит довольно логично.
В теории, делу должны помочь логотипы USB. На изображении выше видно, что SS и 10 обозначают USB-кабель как SuperSpeed, поддерживающий скорость в 10 Гбит/с. К сожалению, USB-IF пока не дал официального логотипа для сертификата SuperSpeed USB 20. Вероятно, логотип будет такой же, только вместо 10 будет 20. Но пока это неизвестно.
Если вы вспомните ранние проблемы с USB-C, то ситуация покажется вам довольно знакомой. Внимательно читайте описание кабелей, покупайте их только у проверенных поставщиков. В прошлом мы рекомендовали кабели Amazon Basics, но даже с ними нужен глаз да глаз. К примеру, вот этот кабель от Amazon Basics формата USB-C обеспечивает только скорости от 2.0. А вот этот кабель, который выглядит почти так же, обеспечивает скорость в 10 Гбит/с, и промаркирован, как USB 3.1 Gen 2. И, естественно, это относится не только к кабелям, а вообще к любому оборудованию с разъёмами USB-C.
К сожалению, путаница с наименованиями остаётся. При покупке USB придётся потратить усилия, чтобы знать, что именно вы получаете.

Маркировка моделей USB4 (опять!) запутана

Когда-то маркировка USB была простой. Помните USB 2.0 и USB 3.0? Это было удобно. Всё начало усложняться с появлением USB 3.1 и USB 3.2. А теперь USB4 запутывает всё ещё больше – и, да, он называется USB4. Вы не должны называть его USB 4.0.
Форум по внедрению USB, сокр. USB-IF (USB Implementers Forum), – промышленная группа, управляющая стандартом, — говорит, что USB «предлагает скорости до 40 Гбит/с». Вот только скорости бывают разные. Инженер, знакомый со спецификацией, объяснил это изданию TechRepublic:
После выхода спецификаций можно ожидать новой волны путаницы, — сказал наш источник. – Появится маркировка USB4, однако придётся уточнять, что именно имеется в виду, поскольку у неё будут разные варианты. По определению, USB4 должна быть, по меньшей мере, Gen 2×2, что даст вам 10 Гбит/с * 2, то есть 20 Гбит/с. Также будет USB4 Gen 3×2, по 20 Гбит/с на канал. 20 * 2 даст вам 40 Гбит/с».
В итоге всё запутывается. Стандарта USB 3.0 уже нет – его переименовали задним числом в USB 3.1 Gen 1, а потом в USB 3.2 Gen 1. То, что должно было называться USB 3.1, назвали USB 3.1 Gen 2, а потом USB 3.2 Gen 2. Следующую версию, которая должна была называться USB 3.2, назовут USB 3.2 Gen 2×2, вопреки логической последовательности.
Ситуация с «поколениями» (Gen) USB абсурдно запутана и за ней крайне сложно следить, особенно когда USB-IF постоянно переименовывает предыдущие поколения стандарта.

Не все USB-кабели были созданы равными

Допустим, вы хотите воспользоваться преимуществами скоростей на 40 Гбит/с. Вам нужно будет купить кабель, сертифицированный на 40 Гбит/с. Вы не сможете просто взять любой старый кабель и ожидать, что он будет работать на таких скоростях. Однако сертификация не обязательна. Какие-то несертифицированные кабели тоже смогут правильно работать, и какие-то производители кабелей не озаботятся сертификацией своей продукции.
Однако отличаться могут не только скорости передачи данных. Не каждый кабель может выдавать необходимую мощность. Разные кабели будут заряжать устройства с разной скоростью. Только потому, что у кабеля есть возможность передавать данные на большой скорости, не означает, что он будет быстро заряжать устройства – и наоборот.
Ситуация с кабелями продолжает усложняться. И если мы уже определились с прекрасным разъёмом USB-C, который можно втыкать любой стороной, то остальная часть кабеля стала менее стандартной и более противоречивой.
И даже если кабель со стороны кажется новым, то внутри он может и не быть таким. Многие кабели USB-C внутри, по сути, представляют собой лишь USB 2.0. Они разработаны для зарядки, а не для высоких скоростей. В некоторые кабели встроена поддержка «альтернативных режимов», к примеру, Thunderbolt 3. Это совместный проект Intel и Apple, предлагающий скорость в 40 Гбит/с. Однако такую скорость способны развивать только устройства с Thunderbolt 3 внутри, и чтобы воспользоваться ею, вам нужен кабель с поддержкой Thunderbolt 3.
USB4 немного упрощает эту ситуацию, устраняя необходимость в Thunderbolt 3 и предлагая 40 Гбит/с – но, опять-таки, только если у вас есть устройства, поддерживающие её, и специальный кабель.
Существуют и другие альтернативные режимы, например, HDMI и MHL. Не все USB-кабели были созданы равными.

Плохие кабели USB-C всё ещё существуют

С первых дней существования USB-C на прилавках таятся плохие кабели. Некоторые из таких кабелей могут даже сжечь ваше устройство, если вы подключите их к ноутбуку или какому-то другому зарядному устройству. Сам по себе кабель USB-C должен, по идее, предотвращать получение слишком большой энергии устройством от зарядника.
Но многие производители кабелей не заботятся о правильной схеме работы их продукта. Некоторые кабели позволяют устройствам получать слишком много энергии, когда они подключаются к заряднику через традиционный порт USB-A. Известен случай, когда даже официальный зарядный кабель, поставлявшийся со смартфоном Oppo OnePlus, оказывался плохим. Когда вы заряжали телефон Oppo, всё было нормально, но если вы подключали этот USB-C кабель к другому телефону, тому могло прийтись плохо.
Вы должны не просто взять первый попавшийся кабель для зарядки, но проявить разумную осторожность и изучить этот вопрос. К счастью, процесс сертификации от USB-IF должен помочь гарантировать успех в поисках хорошего кабеля. Ищите отметку о сертификате. Однако не все кабели имеют сертификат. Несертифицированных кабелей полно, и многие из них даже прекрасно работают!
Нам нравятся кабели AmazonBasics – они недорогие, сертифицированные, и явно размечены по скоростям. И да, названия у них могут сбивать с толку, поскольку USB – штука сложная: «AmazonBasics USB Type-C to USB-A Male 3. 1 Gen2».
Неудивительно, что Apple до сих пор не может отказаться от Lightning

Apple до сих пор использует на своих iPhone порты Lightning. Эти разъёмы похожи на USB-C, однако они проприетарные. Apple сама делает свои кабели для Lightning, однако их могут делать и другие производители. Есть только один нюанс: Apple должна выдать сертификат на кабель и поставить особый чип, чтобы кабель заработал. В отличие от USB, производители не могут делать ненадёжные кабели, которые вроде бы работают, но с проблемами. У Apple есть право вето благодаря сертификации MFi.
И кабель Lightning бывает только одного вида. У него нет никаких разных «режимов работы», которые бы существовали в одном кабеле, и имели сбивающие с толку названия вроде «Lightning 3.2 Gen 2×2» или «Lightning4».
Как бы это ни раздражало индустрию, но Apple, не отказываясь от кабелей Lightning, реально упростила ситуацию, сделала её менее запутанной. Стандарт USB получает всё лучшее железо, но кабели USB только усложняются и запутывают всех с каждым новым поколением. Зря USB-IF не использовала USB4 как возможность всё упростить.

Характерные особенности основных трёх версий USB разъёмов

Первая версия USB разъёмов (1.1). Её Характерной особенностью является очень маленькая скорость, при которой вся информация передаётся с большой задержкой.

Скорость передачи составляет 12 Мбит/с. Его основное предназначение – это применение для взаимосвязи устройств.

Вторая версия USB разъёмов (2.0).

Характеризуется скоростью передачи данных 480 Мбит/с. Это соответствует скорости в 48 Мбайт/с.

Основная часть всех современных технических приборов и устройств приспособлены к применению именно этой версии. Она наиболее популярна и известна, а поэтому пользуется спросом на рынке электротоваров.
Правда по причине множества факторов настоящая скорость этого стандарта не бывает больше 30 – 33 Мбайт/с.

Так как последние выпуски жёстких дисков, к примеру, SSD, разработаны для чтения информации со значительно большей скоростью (почти в 4 раза), то эта версия стандарта задерживает действие новых моделей накопителей.

В этом виден основной недостаток свойств разъёмов USB 2.0. Но несмотря на это определённые устройства вполне совместимы с этой версией разъёмов: мышки, клавиатуры, сканеры и принтеры.


Третья версия USB (3.0).

Данная версия характеризуется скоростью передачи информации – 5 Гбит/с – что считается достаточно высоким показателем.

Такая скорость соответствует 500 Мбайт/с.

Это намного выше показателей скорости винчестеров последнего поколения (150 – 170 Мбайт/с).

Разъёмы USB 3.0 для их распознавания специально маркируются синим цветом.


Совместимость интерфейсов

Если рассмотреть вопрос совместимости устройств, которые имеют представленные выше разъёмы, то можно констатировать, что первая и вторая версии разъёмов USB могут быть заменимы между собою.

Определённое устройство, которое имеет соединение второй версии USB, а принимает соединение первой версии, может показать сообщение, в котором будет говориться о его возможности работать быстрее.


Потому что данная модель компьютера расс

Основные характеристики и критерии выбора разъемов

Ниже представлена заключительная часть серии небольших обзоров, призванных помочь в выборе пассивных компонентов с использованием ресурсов компании Терраэлектроника. Напомним, что две предыдущие части были посвящены выбору резисторов и конденсаторов.

В данной статье представлены основные типы разъемов широкого применения, рассмотрены их достоинства и особенности, а также типичные области использования. Для облегчения выбора конкретного типа разъема в статье указаны их наименования по каталогам ведущих производителей.

Электрические соединители (разъемы) используются тип для подключения адаптеров питания, аккумуляторов, карт памяти, антенн, для передачи аналоговых аудио- и видео-сигналов и потоков цифровых данных на уровне отдельных плат и электронных систем в целом. В таблице 1 представлены основные типы, характеристики и области применения разъемов широкого применения.

Таблица 1. Основные типы разъемов широкого применения

Тип разъема

Область применения

Основные характеристики

Наименования разъемов по каталогам производителей

Аудиоразъемы

Передача аналоговых сигналов звукового диапазона частот

Выпускаются разъемы диаметром 2,5 мм, 3,5 мм (наиболее распространенный тип) и 6,5 мм

Серия AUB, Бурый Медведь

Разъемы RCA

Передача аналоговых аудио- и видеосигналов

Разъем RCA желтого цвета предназначен для передачи видеосигнала, красного цвета — для правого стереоканала, белого — для левого стереоканала

Серии RP и RPC,
Бурый Медведь
(например, разъемы RP-8-Y и RP-8-R, RPC-1R-R), Серия ACPR  от Amphenol и др.

Разъем HDMI

Передача цифровых аудио- и видеосигналов

Включает в себя наиболее распространенный разъем типа A, а также типа C — мини-HDMI и типа D — микро-HDMI

Тип A — серия 1747981 TE, тип C — серия 2013978 TE, тип D — серия  46765 Molex

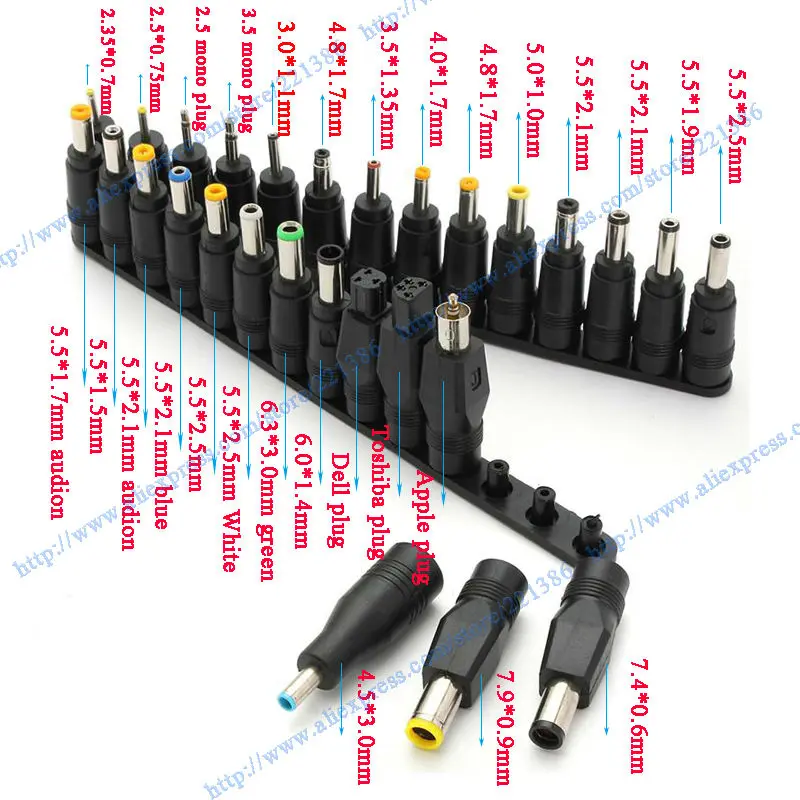

Цилиндрические разъемы

Разъемы питания для отладочных плат, например, Arduino Uno

Обеспечивает питание батарейных устройств от сети посредством сетевых источников питания (адаптеров)

Серия DJK Kls Electronics

Разъемы JST

Разъемы «Провод-Плата», некоторые из которых  используются, в том числе, и для подключения литий-полимерных аккумуляторов к радиоуправляемым моделям

Доступно широкое разнообразие разъемов «провод-плата» от JST с   различным количеством контактов, шагом контактов, количеством рядов и другими особенностями

Пример наименований разъемов серий PH, VH, XH:
B3B-PH-K-S[LF][SN],
B5P-VH [LF][SN],
 B7B-XH-A [LF][SN]



Разъемы USB

USB-A для компьютерных интерфейсов, USB-B для отладочных плат, микро-USB для бытовых устройств

Обеспечивают двусторонний обмен цифровыми данными с периферийным оборудованием и дополнительно зарядку батарей портативных устройств. Используемые в настоящее время разъемы мини-USB постепенно выводятся из обращения

USB-A — серия 1734366 TE, USB-B и микро-USB от различных производителей

Штыревые межплатные соединители

Для соединения базовой платы с платами расширения

Выпускаются в штыревом и гнездовом вариантах. Наиболее распространенный тип разъемов имеет шаг выводов 0,1” (2,54 мм)

Штыревые разъемы — серия 4-1037 TE, гнездовые разъемы — 5-53423 TE

Винтовые клеммные блоки

Для зажимного соединения проводов

Клеммники  с различными способами фиксации провода обеспечивает соединение провода с платой. При необходимости провод можно легко отсоединить от клеммы

Клеммники от разных производителей

Держатели микросхем

Для установки микросхем и резисторных сборок в корпусах DIP и микросхем в корпусах PLCC, например, микросхем Flash-памяти

Держатели могут устанавливаться непосредственно на печатную плату, что дает возможность быстрой замены микросхем

Держатели микросхем DIP — серия 1-2199 TE Connectivity

Коаксиальные разъемы байонетного типа

Передача видеосигнала, применение в измерительных приборах и радиооборудовании

Диапазон рабочих частот — до 4 ГГц. В разъемах BNC используется байонетное соединение, в разъемах TNC/N — резьбовое соединение

Серия 5-16345
TE Connectivity

Коаксиальные разъемы SMA

Миниатюрные коаксиальные разъемы

Диапазон рабочих частот — до 18 ГГц. Для соединения ответной части разъема требуется динамометрический ключ

Серия 10525

TE Connectivity

Разъемы для  объединительных плат

Компьютерные системы

Обеспечивают параллельное соединение нескольких различных плат на кросс-плате, образуя тем самым единую систему

Серия 850

от Molex,

85003-0062

Разъемы D-Sub

Интерфейс RS-232, передача видеосигнала

Наиболее распространенными являются DB-25 (25 контактов) и DE-9 (9 контактов)

Серия 17343

TE Connectivity

Разъемы FFC/FPC

Применяются в гибких печатных шлейфах и гибких печатных платах

По сравнению с разъемами для жестких печатных плат обеспечивают более компактную конструкцию, однако имеют более высокую стоимость

Серии от различных производителей с разными наименованиями

Модульные разъемы и разъемы Ethernet

Первоначально были разработаны для подключения телефонных кабелей,  в настоящее время используются также в интерфейсах сети Ethernet

Наиболее распространенный тип разъема 8P8C

Серия 48025

от Molex

Держатели карт памяти

Применяются для подключения карт памяти к макетным платам, например, Raspberry Pi

Позволяет получить большой объем памяти на макетной плате

Серия 503 Molex

В конструкции разъемов разных типов могут присутствовать фиксирующие элементы в виде штырей, некоторым типам разъемов требуется особый режим пайки, существуют также разъемы, представляющие собой гибрид компонентов для поверхностного и штыревого монтажа. Далее перечислены основные критерии выбора, позволяющие разработчику учесть проблемы, которые могут возникнуть на производстве при установке разъемов на печатные платы:

  • Применение разъемов для штыревого монтажа увеличивает стоимость производства по сравнению с платами, выполненными полностью по технологии поверхностного монтажа. Даже при использовании недорогих компонентов для поверхностного монтажа дополнительные производственные затраты на их установку нивелируют всю экономию средств от их дешевизны. С производственными проблемами, связанными с применением гибридных разъемов, можно ознакомиться в статье [1].
  • Следует избегать применения разъемов, требующих особого режима пайки. В противном случае потребуется повторный цикл пайки разъемов, установленных на плату с уже запаянными компонентами поверхностного монтажа. Повторная пайка может потребовать дополнительной операции по защите установленных на плате компонентов, что повышает стоимость изделия.
  • Предпочтительнее использовать разъемы для поверхностного монтажа без дополнительных элементов крепления в виде штыревых контактов, которые усложняют процесс сборки. Кроме того, многие типы станков для установки SMD-компонентов не позволяют работать с гибридными разъемами. При необходимости применения разъемов с фиксирующими штыревыми элементами рекомендуется использовать отверстия максимально большого размера на печатной плате. SMD-разъемы могут фиксироваться клеем для поверхностного монтажа (surface-mount adhesive), который позволяет им выдерживать достаточно большую механическую нагрузку и не требует дополнительных производственных затрат.

Основные типы разъемов широкого применения

Аудио- и видеоразъемы

  • Аудиоразъемы, известные также как «разъемы для наушников», используются для передачи аналоговых, в основном — звуковых сигналов. Аудиоразъемы выпускаются в трех стандартных типоразмерах с диаметром штыря 2,5, 3,5 и 6,35 мм (рисунок 1). В носимых устройствах наиболее часто применяют разъемы диаметром 3,5 мм, являющиеся уменьшенной копией классического разъема диаметром 6,35 мм, прототип которого был разработан в конце 19-го века.

Для подключения провода наушников к печатной плате необходимо использовать гнездовой разъем 3,5 мм, например, серии AUB производства компании Бурый Медведь.



Рис. 1. Популярные типы аудиоразъемов

Рис. 2. Разъемы RCA

  • Разъемы формата RCA, называемые также аудиоразъемами, используются в основном в аудио- и видеооборудовании. Для идентификации разъемов используется цветовая маркировка: желтого цвета - для композитного аналогового видеосигнала, красного цвета - для правого звукового стереоканала, белого - для левого звукового стереоканала. Для подключения кабелей RCA к печатной плате необходимо использовать гнездовой разъем, такой, например, как разъемы RP-8-Y и RP-8-R производства компании Бурый Медведь.
  • Для профессиональной аудиоаппаратуры обычно используются разъемы типа XLR (RT3FC, RT3MPR и множество других), которые содержат 3…7 контактов и выпускаются в гнездовом и штыревом вариантах. Конструкция разъемов XLR сходна с разъемами DIN (которые также используются для аналоговой аудиотехники), однако эти типы разъемов не совместимы друг с другом.
  • Разъемы HDMI применяюется для передачи цифровых аудиосигналов и цифрового видео высокой четкости без сжатия. Разъемы HDMI заменяют стандартные аналоговые видеоразъемы (RCA) и выпускаются в нескольких вариантах (рис. 3):
    • тип A является наиболее распространенным стандартом и используется в большинстве бытовых устройств;
    • менее распространенный тип B используется для передачи видео высокого разрешения;
    • тип C — миниатюрный вариант для малогабаритных мобильных устройств;
    • тип D — микроминиатюрный разъем;
    • тип E — автомобильный вариант разъема, выпускается в пыле- и влагозащищенном исполнении.

Рис. 3. Кабели HDMI типа A, C и D

Для подключения к кабелям HDMI на печатных платах требуются розетки HDMI, например, Тип A — серия 1747981 TE, тип C — серия 2013978 TE, тип D — серия  46765 Molex.

Низковольтные разъемы питания

Цилиндрические разъемы питания обычно применяются в устройствах бытовой электроники и отладочных платах (например, Arduino Uno). Они могут использоваться также для питания батарейных устройств от сети переменного тока посредством источников питания (адаптеров), например, разъемы серии DJK (рис. 4) от Kls Electronics.

Рис. 4. Гнездовой разъем низковольтного питания

Для подключения плат к источникам питания, в частности - к литий-ионным и литий-полимерным аккумуляторам, используются также разъемы производства компании JST, отличающиеся малогабаритными корпусами, устойчивыми к механическим воздействиям. В конструкции разъемов JST предусмотрены фиксаторы, препятствующие самопроизвольному рассоединению разъемов.

Серии разъемов JST (рисунок 5) отличаются числом выводов и расстоянием между ними. Наиболее  распространенными типами являются:

  • Серия VH с шагом выводов 3,96 мм, максимальным током 10 А и максимальным напряжением 250 В. Благодаря большой нагрузочной способности контактов данный тип разъемов может использоваться для передачи сигналов в цепях питания и выходных цепях.
  • Серия XH с шагом выводов 2,50 мм, максимальным током 3 A и максимальным напряжением 250 В. Поскольку шаг выводов разъемов XH приблизительно соответствует шагу выводов 0,1" (2,54 мм), их можно использовать в перфорированных и макетных платах. Разъемы JST-XH применяют в зарядных устройствах с балансировкой заряда для аккумуляторов радиоуправляемых моделей.
  • Серия РН с шагом выводов 2,00 мм, максимальным током 2 А и максимальным напряжением 100 В используется для соединения «кабель-плата» с высокой плотностью расположения контактов. Разъемы JST-РН используются для подключения литий-полимерных аккумуляторов.

Ввиду того, что разъемы JST выпускаются в различных типовариантах, идентификация конкретного разъема по его обозначению в каталоге может вызвать некоторое трудности, поэтому перед заказом целесообразно проверить шаг и число выводов разъема.

Варианты разъемов JST:

  • серия VH(LF)(SN) с 2…10 контактами;
  • серия XH-A(LF)(SN) с 2…20 контактами;
  • серия PH для штыревого монтажа — PH-K-S(LF)(SN) с 2…16 контактами;
  • серия PH для поверхностного монтажа — PH-SM4-TB(LF)(SN) с 2…16 контактами.

Рис. 5. Разъем JST для установки на плату

Разъемы IEC

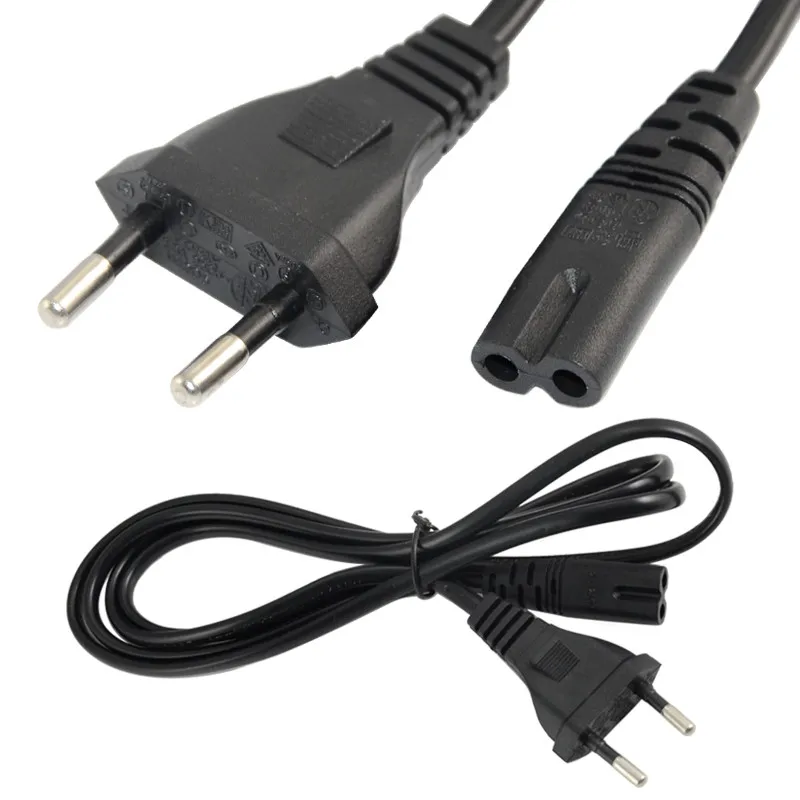

Разъемы IEC широко используются для подключения персональных компьютеров и лабораторного оборудования к сети переменного тока.

Панельки для микросхем

Панельки для микросхем с двухрядным расположением выводов, или DIP (рисунок 6) предназначены для установки микросхем, резисторных сборок, светодиодных индикаторов и DIP-переключателей. Штыревые компоненты с двухрядным расположением выводов могут устанавливаться на плату пайкой в отверстия либо в разъемы. Использование панелек  обеспечивает возможность быстрой замены компонентов и исключает их повреждение при пайке.

Менее распространенным является вариант разъема с однорядным расположением выводов (SIP).

Вариант разъемов DIP - серия 1-2199 производства компании TE Connectivity.

Рис. 6. Держатель микросхем в корпусе DIP

Микросхемы в пластмассовых корпусах с четырехсторонним расположением выводов - PLCC (рисунок 7) - могут устанавливаться на плату путем пайки либо помещаться в специальные держатели. Применение держателей целесообразно в случаях, когда регулярная установка и снятие микросхем предусмотрены техническим регламентом, а также при необходимости установки предварительно запрограммированных микросхем, например, Flash-памяти.

Рис. 7. Держатель микросхем в корпусе PLCC

Микросхемы в корпусах с матрицей штырьковых выводов - PGA - имеют большее число выводов по сравнению с корпусами DIP и могут также устанавливаться в соответствующие держатели (рисунок 8).

Рис. 8. Держатель микросхем в корпусе PGA

Радиочастотные коаксиальные разъемы

Разъем байонетного типа, или BNC (рисунок 9), является одним из наиболее распространенных типов коаксиальных разъемов и применяется в видеотехнике, измерительных приборах и радиооборудовании. Разъемы BNC характеризуются постоянной величиной импеданса, что обеспечивает согласование с волновым сопротивлением кабеля в широком диапазоне частот, в частности, в радиочастотных устройствах. Наиболее распространенный тип разъема BNC предназначен для работы с 50-омными кабелями в диапазоне частот до 4 ГГц. В качестве примера можно привести разъемы серии 5-16345 TE Connectivity.

Рис. 9. Коаксиальный разъем BNC

Разъемы TNC (рисунок 10) имеют конструктивное исполнение, сходное с разъемами BNC, однако соединение в них осуществляется не байонетным, а резьбовым способом, благодаря чему эти разъемы более устойчивы к механическим воздействиям и способны работать на более высоких частотах.

Рис. 10. Коаксиальный разъем TNC

Разъемы N-типа (рисунок 11) представляют собой улучшенный вариант разъемов TNC для среднего уровня мощности сигнала и предназначены для использования в радиочастотных устройствах с диапазоном до 11 ГГц, а в прецизионном исполнении — до 18 ГГц. По своим частотным характеристикам разъемы N-типа сходны с разъемами TNC, но более устойчивы к механическим воздействиям вследствие бо?льших габаритных размеров.

Рис. 11. Коаксиальный разъем N-типа

Субминиатюрные коаксиальные разъемы SMA (рисунок 12) предназначены для работы на частотах до 18 ГГц. Для их соединения обычно требуется использование динамометрического ключа, поэтому, при необходимости частого подключения/ отключения кабелей целесообразно использовать вместо них разъемы BNC. Меньшими габаритами по сравнению с разъемами SMA обладают разъемы SMB и SMC. Разъемы SMB способны работать на частотах до 4 ГГц. Примером коаксиальных субминиатюрных разъемов является серия 10525 TE Connectivity.

Рис. 12. Коаксиальный разъем SMA

Разъемы U.FL (рисунок 13) используются при ограниченных габаритных размерах устройства — высота данного разъема составляет всего 2,5 мм. Разъемы U.FL устанавливаются непосредственно на печатную плату и могут работать на частотах до 6 ГГц, например, серия U. FL-R-SMT производства компании Hirose.

Рис. 13. Коаксиальный разъем U.FL

Разъемы USB

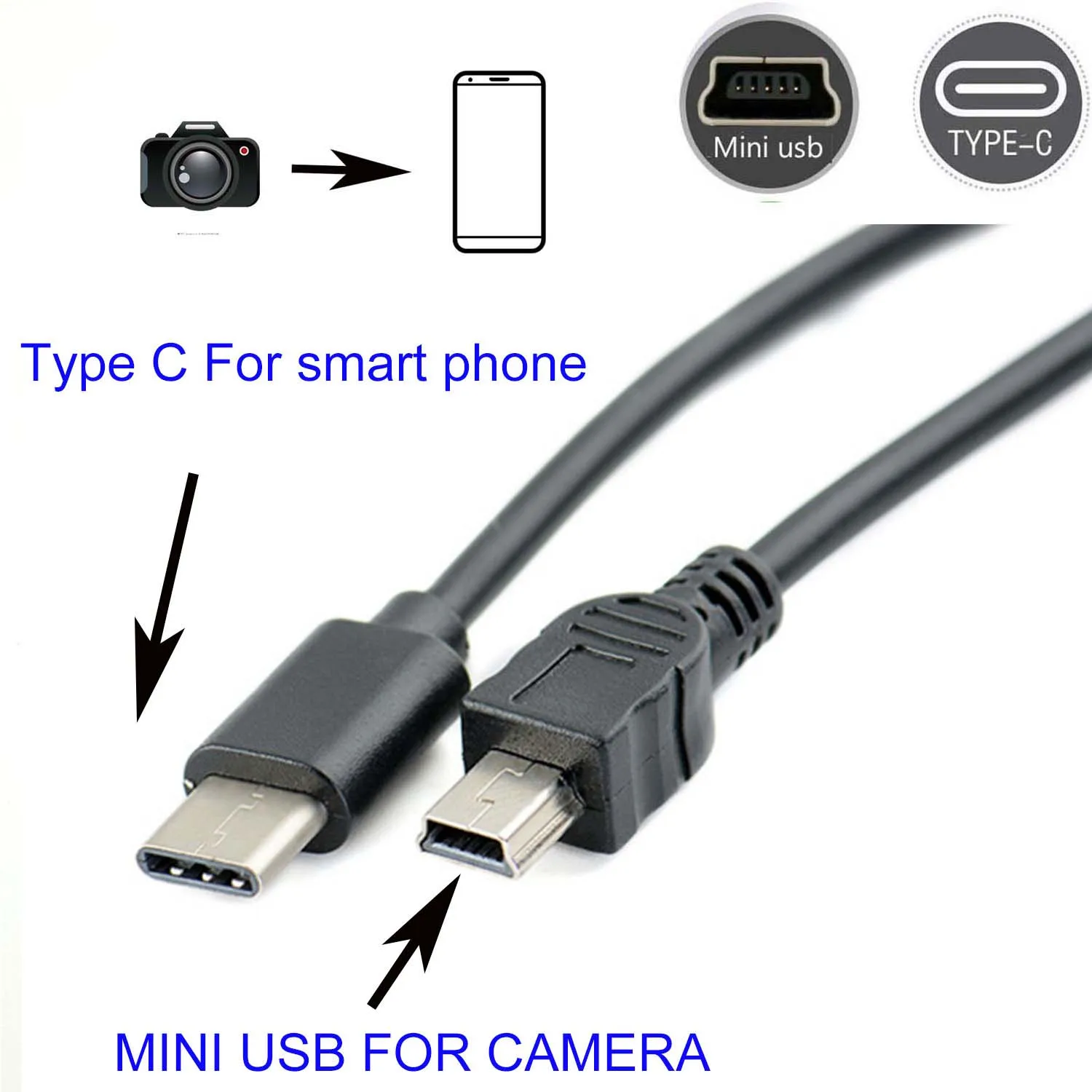

USB (универсальная последовательная шина) представляет собой промышленный стандарт, разработанный в середине 1990-х годов. Впоследствии область применения разъемов USB распространилась на потребительские товары. Большинство USB-кабелей снабжено штыревыми разъемами USB типа A, посредством которых они соединяются с гнездовыми разъемами USB, установленными в персональных компьютерах и другом электроном оборудовании, поддерживающем работу с периферийными устройствами USB. Другой конец USB-кабеля снабжается разъемами USB типа B, мини-USB или микро-USB (рисунок 14), что позволяет с помощью кабеля осуществлять обмен данными между компьютерами и периферийным оборудованием, а также заряжать аккумуляторы портативных устройств. В настоящее время применение разъемов мини-USB в мобильных устройствах неуклонно сокращается в пользу разъемов микро-USB. Варианты разъемов USB: гнездовой разъем типа A — серия 1734366 TE Connectivity series, гнездовой разъем типа B, например, 1734346-4 от TE Connectivity, гнездовой разъем микро-USB —  от разных производителей.

Рис. 14. Кабели USB с разъемами типа A, типа B и микро-USB

Штыревые межплатные соединители и винтовые клеммные блоки

Штыревые соединители (рисунок 15) и ответные к ним гнездовые части (рисунок 16) применяются для подключения плат расширения к базовой плате. Также они используются для установки перемычек (джамперов). Наиболее распространенные штыревые соединители имеют шаг выводов 0,1" (2,54 мм) с однорядным или двухрядным расположением выводов и совместимы по шагу выводов с перфорированными печатными платами. Штыревые соединители используются также в макетных платах, например, в линейке устройств Arduino.

Варианты штыревых соединителей: серия 4-1037 TE Connectivity с числом выводов от 1 до 80. Ответная (гнездовая) часть - серия 5-53423 TE Connectivity с 3…10 выводами.

Рис. 15. Штыревая часть межплатного соединителя

Рис. 16. Гнездовая часть межплатного соединителя

Винтовые клеммные блоки (рисунок 17) используются для подключения проводов к плате. Винтовые клеммы обеспечивают прижим проводов к контактам. При выборе клеммных блоков необходимо обращать внимание на возможность достаточно легкого отсоединения проводов от клемм. Винтовые клеммные блоки  от разных производителей.

Рис. 17. Винтовой клеммный блок

Разъемы для объединительных плат

Разъемы объединительной платы (рисунок 18) соединяются параллельно таким образом, что выводы одного разъема подключены к выводам с теми же номерами других разъемов. Объединительная плата позволяет соединить несколько различных плат в единую систему. Вариант разъемов для объединительных плат - серия 850 производства компании Molex, например, разъем 85003-0062.

Рис. 18. Разъем для объединительных плат

Разъемы D-sub

Субминиатюрные разъемы D-sub (рисунок 19) содержат два и более рядов параллельно расположенных выводов, заключенных в металлический экран в форме буквы «D», обеспечивающий механическую прочность разъема. Наиболее распространенные типы разъемов D-sub содержат 25 выводов (DB-25) и 9 выводов (DB-9). Разъемы D-sub используются, в основном, для передачи видеосигнала и в качестве интерфейсных разъемов RS-232, однако в настоящее время они постепенно вытесняются более миниатюрными и бюджетными разъемами USB, Thunderbolt и HDMI. Вариант разъемов D-sub - серия 17343 TE Connectivity.

Рис. 19. Разъем D-sub

Разъемы FFC для гибких печатных шлейфов и FPC  для гибких печатных плат

Разъемы для гибких печатных шлейфов (рисунок 20) и гибких печатных плат являются альтернативой разъемам для жестких печатных плат в устройствах с ограниченным внутренним объемом, например, в сотовых телефонах. Вследствие своих конструктивных особенностей они имеют более высокую стоимость и сложнее в использовании по сравнению с разъемами для жестких печатных плат.

Рис. 20. Разъемы FFC для гибких печатных шлейфов

Модульные разъемы и разъемы Ethernet

Модульные разъемы изначально предназначались для подключения телефонных кабелей, однако в настоящее время они используются также в интерфейсах сети Ethernet. Восьмиконтактные разъемы 8P8C (рисунок 21), подключаемые витыми парами проводов, являются основным типом интерфейсных разъемов сети Ethernet. Довольно часто разъем 8P8C ошибочно называют «RJ45», но на самом деле наименование разъема RJ45 относится к стандартам телефонной связи. Вариант модульных разъемов Ethernet - серия 48025 компании Molex.

Рис. 21. Разъем 8P8C

Держатели карт памяти

Держатели карт памяти используются для подключения SD- и SIM-карт к печатным платам. Макетные платы, например, Raspberry Pi, имеют встроенный держатель карт памяти SD или микро-SD, что обеспечивает им достаточный объем памяти без задействования дополнительных ресурсов компьютера. Вариант держателей карт памяти - серия 503 производства Molex.

Рис. 22. Держатель SD-карт

Специализированные разъемы

Помимо перечисленных выше разъемов широкого применения, существует значительное число специализированных разъемов, к которым относятся, в частности:

Каждый из специализированных типов разъемов обеспечивает определенные преимущества в конкретных применениях. Однако в большинстве случаев разработчики, вероятно, смогут ограничиться разъемами общего применения, перечисленными в данной статье.

Type 1 или Type 2?

Какие существуют кабели для зарядки электромобилей?

Зарядный кабель Mode 2

Зарядный кабель с контролем заряда доступен в самых разных вариантах. Часто данный кабель входит в заводской комплект изготовителя для подключения к обычной розетке. Таким образом, водители электромобилей могут в случае необходимости зарядиться от обычной розетки. При этом связь между электромобилем и зарядным портом осуществляет устройства контроля заряда, находящееся между штекером автомобиля и штекером обычной розетки (ICCB, in-cable control box).

Зарядный Кабель Mode 3

Зарядный кабель Mode 3 — это самый распространённый кабель для подключения к зарядным станциям - он может обеспечивать зарядку до 43 КВт. Зарядные станции зачастую оснащены розеткой Type 2. Чтобы зарядить Ваш электромобиль, Вам необходим либо Зарядный кабель Mode 3 для зарядки Type 2 на Type 2 (например, для Renault ZOE), либо кабель Mode 3 для зарядки Type 2 на Type 1 (например, для Nissan Leaf). Чтобы узнать какой тип подключения у вашего электромобиля, воспользуйтесь нашей таблицей или оставьте запрос нашему менеджеру.

Какие существуют типы разъемов для электромобилей?

Разъем Type 1 / J1772

Разъем Type 1 представляет собой однофазный штекер, который обеспечивает зарядную мощность до 7,4 кВт (230 В, 32 А). Стандарт используется в основном в моделях автомобилей из азиатского региона и довольно редко в Европе. Type 1 постепенно выходит из эксплуатации в связи с ограниченной мощностью по фазам.

Разъем Type 2 / Mennekes

Трехфазный разъем наиболее широко используется в европейском регионе и установлен в качестве стандарта. С данным разъемом можно использовать зарядные станции для дома, которые обладают мощностью до 22 кВт (380 В, 32 А), а так же на зарядных станциях, мощность которых может достигать 43 кВт (380 В, 63 А). Большинство общественных зарядных станций оснащены розеткой Type 2. К такой станции можно подключить любой зарядный кабель Mode 3, о котором мы говорили ранее, поэтому можно заряжать как электромобили с разъемом Type 2 на Type 2 (но максимально мощность зарядки будет составлять 7,4 Квт), так и с другими разъемами. Со стороны зарядной станции все кабели Mode 3 имеют так называемый штекер Mennekes Type 2.

Комбо-разъем (Combined Charging System CCS)

Разъем CCS добавляет к разъему Type 2 функцию быстрой зарядки с двумя дополнительными силовыми контактами и поддерживает зарядку переменного и постоянного тока (AC и DC) мощностью до 170 кВт. На практике значение будет не более 50 кВт на территории РФ.

Разъем CHAdeMO

Эта система быстрой зарядки была разработана в Японии и позволяет получать заряд до 100 кВт. Однако в большинстве общественных зарядных станций доступна только мощность 50 кВт, чего, как правило, вполне достаточно. На территории России такой вид заряда не пользуется популярностью.

Следующие производители предлагают электромобили, совместимые с разъемом CHAdeMO: BD Otomotive, Citroën, Honda, Kia, Mazda, Mitsubishi, Nissan, Peugeot, Subaru, Tesla (с адаптером) и Toyota.

Tesla Supercharger

Тесла использует для своего электромобиля модифицированную версию разъема Mennekes Type 2. Это обеспечивает заряд модели S на 80% в течение 30 минут с мощностью до 120 кВт (постоянного тока). Tesla предлагает бесплатную зарядку для своих клиентов. Другие автомодели пока не могут заряжаться от Tesla Supercharger. Автомобиль Tesla для европейского потребителя поставляется с разъемом Type 2.

Подобрать необходимый кабель, зарядную станцию и аксессуары к ним можно в нашем интернет-магазине в разделе каталога. Если вы сомневаетесь в правильности выбора зарядного устройства для своего электромобиля - воспользуетесь формой «помочь с выбором», и мы обязательно свяжемся с Вами!

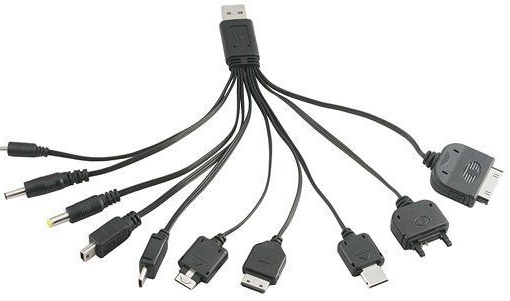

Как выбрать кабель для зарядки смартфона и влияет ли он на скорость зарядки?

Все кабели для зарядки выглядят примерно одинаково. Визуально они могут отличаться по цвету и размеру, но по сути все справляются со своей задачей. Просто одни это делают быстрее, другие – медленнее. При этом рынок наводнён огромным количеством как дешёвых китайских товаров, так и дорогих брендовых. Это нередко создаёт проблемы для пользователей, особенно тех, кто имеет небольшие познания в технике, и тонкости устройства им неведомы.

Как поступить в подобной ситуации? Как выбрать кабель для зарядки смартфона, при этом не переплатить, но и не приобрести некачественный товар, который придётся заменить через месяц?

Что именно в кабеле влияет на зарядку телефона?

Большинство USB-шнуров функционирует на основе так называемой витой пары, т. е. 4-х парных проводов. Две жилы предназначены для передачи данных, другие две – непосредственно для зарядки. Подобный вид кабеля применяется во многих коммутационных установках и центрах по передаче данных.

Длина и толщина кабеля имеют значение. Чем толще шнур, тем лучше: поток электронов в нем за счёт большего диаметра увеличивается, а сопротивление снижается, что в итоге ведет к ускорению процесса. Чтобы узнать толщину, следует выяснить её калибр, соответствующий стандартам AWG (American Wire Gauge). Чем выше калибр, тем тоньше проводники и наоборот. Для удешевления товара производители часто экономят на меди. Более тонкие медные проводки имеют высокий показатель AWG и меньшее сечение, а значит, и скорость зарядки будет меньше.



Обычно зарядные шнуры имеют калибр 28/28 AWG или 28/24 AWG. Первый вариант – это тонкий кабель, который может принять на себя не более 0,5 А, второй вариант (несмотря на цифры) толще и выдерживает до 2А.

Теперь о длине. Здесь также дело в сопротивлении. Чем длиннее шнур, тем сильнее сопротивление. Это в особенности важно помнить, если устройство снабжено технологиями быстрой зарядки, например, Fast (или Quick) Charge. Приобретая недорогой длинный провод, который можно протянуть на пару метров в машине, чтобы удобно закрепить телефон на лобовом стекле, водитель добьётся того, что гаджет заряжаться не будет, а в лучшем случае будет лишь поддерживаться его работоспособность. Оптимальная длина не должна превышать 1-1,5 метров.

Как выбрать кабель?

Разберёмся, на что в первую очередь следует обращать внимание при выборе шнура для соединения смартфона с зарядным устройством.

Проверь силу тока

Если ты решил приобрести неоригинальный провод, а что-нибудь подешевле, в первую очередь проверь, какую силу тока он фактически выдает. В идеале шнуры должны выдерживать такую силу тока, которую выдаёт зарядник. Если он, например, выдает 2А, а провод в состоянии передать не более 0,6 А, то очевидно, что телефон будет заряжаться часами или вовсе не будет. Это вдобавок крайне негативно отразится на батарее смартфона, которая может выйти из строя. Информация о силе тока должна быть размещена на упаковке. Если нет, то прежде, чем приобретать товар, задай этот вопрос продавцу.

Определись с формой

Оказывается, значение имеют не только длина и толщина, но и форма. Существует три стандартных варианта: круглая, плоская и витая. Круглые шнуры наиболее распространены и отличаются повышенной прочностью и долговечностью. Если необходимо взять провод с поездку или путешествие, удобнее использовать плоский вариант: он более компактный при хранении, а автомобилях оптимальной является витая форма: она исключает «болтание» под ногами.

Выбери материал оплетки

Материал оплетки может быть самым разнообразным – пластиковым, силиконовым, кожаным, металлическим. Наименее долговечными являются пластмассовые, дольше всего сохраняются металлические, но стоят они недёшево. Если необходимо постоянно носить зарядку с собой, то лучше выбирать оплётку, выполненную из ткани: она надёжно защищает от повреждений.

Проверь качество сборки

Под качеством сборки понимают надёжность всех соединений, а также внешний вид изделия. Так, провод не должен иметь повреждений, потёртостей, вмятин, нарушения целостности. Он должен быть абсолютно гладким без каких-либо выступающих кусочков оплётки. Особое внимание следует уделить месту соединения со штекером, поскольку оно самое уязвимое и в недорогих моделях часто переламывается, в результате чего становятся заметны внутренние жилы. В качественных моделях это место всегда усилено защитой из прочного негибкого пластика или в виде гофры.

ТОП-5 лучших и недорогих кабелей на AliExpress

AliExpress предлагает большое разнообразие вариантов шнуров для зарядных устройств вполне приличного качества и за небольшие деньги. При этом аналогичный товар на прилавках отечественных магазинов обычно стоит в несколько раз дороже. Рассмотрим наиболее востребованные модели, имеющие наибольшее количество положительных откликов от покупателей.

MSVII

Товар с нейлоновой оплёткой и нестандартной длиной (1,2 и 1,8 м). Снабжён технологией быстрой зарядки. Рассчитан на передачу тока в 5А. Оснащен подсветкой и светодиодным индикатором. Согласно отзывам более 4000 пользователей, отличается качеством и долговечностью. Стоимость в пределах 4-5 долларов.

ZRSE

Отличный вариант для автомобилистов. Шнур имеет форму пружины: в сжатом виде его длина всего 3,5 см в максимально растянутом – 7,5 см. Снабжен литыми разъёмами, светодиодной подсветкой, дополнительным коннектором с micro-USB на USB Type-С, а также поддерживает функцию быстрой зарядки. Стоимость варьируется от 1 до 4 долларов.

OLAF

Компания OLAF на рынке достаточно давно и славится высоким качеством производимой продукции. Согласно более чем 3000 положительных отзывов на Алиэкспресс, шнуры данного бренда отличаются надёжностью, долговечностью, отлично поддерживают быструю зарядку. Магнитное устройство очень мощное и надёжное, начинает действовать на расстоянии нескольких миллиметров. Благодаря магниту, соединение с устройством максимально плотное. Оплётка мягкая нейлоновая, двойной угловой коннектор более удобен в эксплуатации. Многие отмечают повышенную выносливость провода (выдерживает до 50 кг веса). Длина кабеля составляет 1 или 2 м. Стоимость в пределах 2-4 долларов.

Floveme

Магнитный кабель, поддерживающий силу тока в 3А, передача данных идёт со скоростью 480 Mbps. Согласно отзывам пользователей, магнитное устройство работает превосходно, оплётка нейлоновая мягкая и приятная на ощупь. Провод надёжен и долговечен (сохраняет рабочие качества более года при активной эксплуатации). Дополнительно можно приобрести коннекторы для подключения к разъемам разного вида. Цена варьируется от 1 до 4 долларов.

Baseus

Ещё один вариант бюджетного качественного и эстетичного шнура. Светодиодная подсветка коннектора особенно эффектно смотрится в темноте: шесть цветов меняются медленно и мягко. Этот эффект также облегчает поиск гаджета в темноте. Процесс подзарядки происходит быстро: от 0 до 100% за 1,5 часа. Поддерживаемая сила тока составляет 2,4 А. Есть защита от перегибов и истирания. В комплект входит липучка для стяжки. Длину шнура можно заказать от 25 см до 3 м. Максимальная стоимость 2 доллара.

Теперь ты знаешь, как выбрать кабель для зарядки смартфона. Не всегда стоит гнаться за дорогостоящими моделями. Достойные варианты можно найти и на рынке китайских товаров. Главное – обращать внимание на основные технические характеристики, а также учитывать мнение пользователей.

Типы зарядных разъемов

EV | Enel X

Есть много причин подумать о переходе с бензинового автомобиля на тот, который работает от электричества. Электромобили тише, дешевле в эксплуатации и производят гораздо меньше выбросов на колеса. Однако не все электромобили и розетки одинаковы. В частности, стандарт разъема для зарядки электромобиля или типа вилки различается в зависимости от региона и модели. Несмотря на то, что вокруг технологии универсальных вилок существуют разногласия, существует критическая масса со стороны мировых автопроизводителей, поддерживающих комбинированную систему зарядки (CCS) в Северной Америке и Европе, в то время как Япония и ее автопроизводители используют CHAdeMO, а Китай, который имеет крупнейший в мире рынок электромобилей, использует ГБ / т.

Кроме того, в зависимости от типа вилки в каждом регионе доступны разные уровни мощности. Мы сосредоточимся на всех этих различиях и другой соответствующей информации о зарядке электромобилей ниже.

Североамериканские стандарты штекеров для электромобилей

В Северной Америке каждый производитель электромобилей (кроме Tesla) использует разъем SAE J1772, также известный как J-plug, для зарядки уровня 1 (120 вольт) и уровня 2 (240 вольт). Tesla поставляет кабель адаптера зарядного устройства Tesla с каждым проданным автомобилем, который позволяет их автомобилям использовать зарядные станции с разъемом J1772.Это означает, что каждый электромобиль, продаваемый в Северной Америке, может использовать любую зарядную станцию ​​со стандартным разъемом J1772.

Это важно знать, потому что каждая зарядная станция не Tesla уровня 1 или уровня 2, проданная в Северной Америке, использует разъем J1772. Например, во всех наших продуктах JuiceBox используется стандартный разъем J1772. Однако автомобили Tesla можно заряжать от любой зарядной станции JuiceBox с помощью переходного кабеля, который Tesla прилагает к автомобилю. Tesla производит свои собственные зарядные станции, в которых используется собственный разъем Tesla, а электромобили других производителей не могут использовать их, если не купят адаптер.

Это может показаться немного запутанным, но один из способов взглянуть на это - любой электромобиль, который вы покупаете сегодня, может использовать зарядную станцию ​​с разъемом J1772, и каждая доступная сегодня зарядная станция уровня 1 или уровня 2 использует разъем J1772, за исключением те, что сделаны Tesla.

Стандарты электрических розеток постоянного тока для быстрой зарядки в Северной Америке

Это немного сложнее для быстрой зарядки постоянным током, которая представляет собой высокоскоростную зарядку электромобилей, которая доступна только в общественных местах, чаще всего на основных автомагистралях, где обычное дело.Быстрые зарядные устройства постоянного тока недоступны для домашней зарядки, поскольку в жилых домах обычно нет требований к электричеству. Кроме того, не рекомендуется использовать станции быстрой зарядки постоянного тока чаще одного-двух раз в неделю, потому что высокая скорость подзарядки может отрицательно сказаться на сроке службы аккумулятора электромобиля, если делать это слишком часто.

Зарядные устройства

постоянного тока используют 480 вольт и могут заряжать электромобиль быстрее, чем стандартное зарядное устройство, всего за 20 минут, что позволяет удобно путешествовать на электромобиле на большие расстояния, не беспокоясь о том, что у него закончится заряд.К сожалению, вместо двух разных разъемов, используемых при зарядке уровня 1 и уровня 2 (J1772 и Tesla), в устройствах быстрой зарядки постоянного тока используются разъемы трех разных типов.

CCS (Комбинированная система зарядки): Разъем CCS использует вход для зарядки J1772 и добавляет еще два контакта ниже. Он «совмещает» разъем J1772 с контактами для высокоскоростной зарядки, отсюда и название. CCS - это общепринятый стандарт в Северной Америке, который был разработан и одобрен Обществом автомобильных инженеров (SAE).Сегодня почти все автопроизводители согласились использовать стандарт CCS в Северной Америке, в том числе: General Motors (все подразделения), Ford, Chrysler, Dodge, Jeep, BMW, Mercedes, Volkswagen, Audi, Porsche, Honda, Kia, Fiat, Hyundai. , Volvo, smart, MINI, Jaguar Land Rover, Bentley, Rolls Royce и другие.

CHAdeMO: CHAdeMo был разработан японской компанией Tepco. Это официальный стандарт в Японии, и практически все быстрые зарядные устройства постоянного тока в Японии используют разъем CHAdeMO.Иначе обстоит дело в Северной Америке, где единственными производителями, которые в настоящее время продают электромобили, в которых используется разъем CHAdeMO, являются Nissan и Mitsubishi. Nissan LEAF и Mitsubishi Outlander PHEV - единственные электромобили, в которых используется зарядный разъем CHAdeMO EV. В 2018 году Kia отказалась от CHAdeMO и теперь предлагает CCS. В отличие от системы CCS, разъемы CHAdeMO не имеют общей части разъема с входом J1772, поэтому для них требуется дополнительный вход ChadeMO на автомобиле. Это требует большей площади порта для зарядки, чтобы разместить два отдельных гнезда для зарядки.

Тесла: Тесла использует один и тот же разъем для уровня 1, уровня 2 и быстрой зарядки постоянного тока. Это запатентованный разъем Tesla, который принимает все напряжения, поэтому нет необходимости иметь другой разъем специально для быстрой зарядки постоянным током, как того требуют другие стандарты. Только автомобили Tesla могут использовать свои быстрые зарядные устройства постоянного тока, называемые Supercharger. Tesla установила и обслуживает эти станции, и они предназначены исключительно для использования клиентами Tesla.Даже с переходным кабелем невозможно было бы зарядить электромобиль, отличный от Tesla, на станции Tesla Supercharger. Это потому, что есть процесс аутентификации, который идентифицирует автомобиль как Tesla, прежде чем он предоставит доступ к источнику питания.

Европейские стандарты электрических вилок

В Европе типы разъемов для зарядки электромобилей аналогичны разъемам для зарядки в Северной Америке, но есть несколько отличий. Во-первых, стандартное домашнее электричество составляет 230 вольт, что почти вдвое превышает напряжение, используемое в Северной Америке.По этой причине в Европе нет зарядки первого уровня. Во-вторых, вместо разъема J1772 стандартом, используемым всеми производителями, кроме Tesla в Европе, является разъем IEC 62196 типа 2, обычно называемый mennekes.

Тем не менее, Tesla недавно перешла со своего патентованного разъема на разъем Type 2 для Model 3. Автомобили Tesla Model S и Model X, продаваемые в Европе, по-прежнему используют разъем Tesla, но есть предположения, что они тоже в конечном итоге переключатся на разъем Type 2. в Европе.

Быстрая зарядка постоянного тока в Европе такая же, как и в Северной Америке, где CCS является стандартом, используемым практически всеми производителями, кроме Nissan и Mitsubishi. Система CCS в Европе объединяет разъем типа 2 с выводами для быстрой зарядки постоянного тока так же, как в Северной Америке с разъемом J1772, поэтому, хотя он также называется CCS, это немного другой разъем. Tesla Model 3 теперь использует европейскую систему зарядки CCS в Европе, и Tesla оснастила свои станции Supercharger разъемом CCS.

Как узнать, какой разъем используется в моем электромобиле?

Может показаться, что многому нужно научиться, но на самом деле это довольно просто. Для зарядки уровня 1 и уровня 2 все электромобили используют разъем, который является стандартом на соответствующих рынках Северной Америки, Европы, Китая, Японии и т. Д. Единственным исключением является Tesla, но все ее автомобили поставляются с переходным кабелем. к власти с рыночным стандартом. Электромобили других производителей также могут использовать зарядные станции Tesla Level 1 или 2, но для них необходимо использовать адаптер, который можно приобрести у стороннего поставщика.

Для быстрой зарядки постоянным током у Tesla есть собственная сеть станций Supercharger, которую могут использовать только автомобили Tesla, ни один адаптер не будет работать на этих станциях, потому что есть процесс аутентификации. В автомобилях Nissan и Mitsubishi используется японский стандарт CHAdeMO, и практически все другие электромобили используют стандарт зарядки CCS.

Существуют приложения для смартфонов, такие как Plugshare, в которых перечислены все общедоступные зарядные станции для электромобилей и указан тип штекера или разъема.

Если вас интересует зарядка электромобилей в домашних условиях и вас интересуют различные типы разъемов для зарядки электромобилей, не беспокойтесь. Каждое зарядное устройство на вашем рынке будет поставляться с разъемом промышленного стандарта, который использует ваш электромобиль. В Северной Америке это будет J1772, а в Европе - тип 2. Если у вас есть какие-либо вопросы, свяжитесь с нашей службой поддержки клиентов, они будут рады ответить на любые ваши вопросы о зарядке электромобилей.

Готовы заряжать быстрее, умнее и чище?

В Магазин

Полевое руководство по оборудованию для обслуживания электромобилей

В идеале каждый электромобиль мог работать с любой зарядной станцией. Водители электромобилей хотят подъехать к любой зарядной станции и не беспокоиться о том, можно ли ее использовать для зарядки своего автомобиля. Водители бензиновых автомобилей пользуются такой свободой, владельцы электромобилей должны понимать разницу между разъемами для зарядки. К счастью, нужно изучить всего несколько соединителей, и они имеют отличительную форму, что позволяет легко отличить их друг от друга.У нас есть полное руководство по разъемам для зарядки электромобилей, используемым во всем мире.

Раньше у нас была проблема с электронными устройствами, где каждое устройство имело уникальный разъем питания / зарядки. Господь поможет вам, если вы потеряли зарядное устройство, поставляемое с устройством, потому что лучшая надежда на замену зарядного устройства - это, возможно, хитрые продавцы на eBay. Зарядка через USB стала решением этой проблемы, поскольку оборудование для зарядки через USB довольно хорошо стандартизировано и его легко купить.

К счастью, зарядка электромобилей не так хаотична, как это было с портативной бытовой электроникой. Есть только несколько зарядных вилок, о которых стоит узнать, и их нельзя потерять, потому что они встроены в автомобиль.

В идеале на этот вопрос должен быть дан ответ «да»: Все ли станции зарядки электромобилей совместимы со всеми марками электромобилей? Хотя ответ да для большинства случаев, эти конкретные сценарии требуют особого внимания:

Вопрос Обсуждение
Может ли автомобиль другого производителя использовать зарядные станции Tesla? В Северной Америке для этого требуется специальный адаптер.В Европе и Австралии - да.
Может ли автомобиль, произведенный не Tesla, использовать станции нагнетания Tesla? Нет
Может ли автомобиль Tesla использовать общественные зарядные станции переменного тока 2 уровня? Да, на все рынки Tesla поставляет адаптеры.
Может ли автомобиль Tesla использовать общественные зарядные станции CHAdeMO? Да, если автовладелец купит переходник CHAdeMO.
Может ли автомобиль Tesla использовать общественные зарядные станции Combo Charging System? Да, с помощью адаптера CCS.

Ключом к определению совместимости данной зарядной станции с вашим автомобилем является сравнение формы зарядного штекера с формой зарядного гнезда на вашем электромобиле. Если вилка не подходит, вы не можете заряжать - перефразируя известное утверждение из судебного процесса над О. Дж. Симпсоном.

В общих чертах совместимость между типами зарядных станций заключается в следующем: для AC Level 2 каждый электромобиль может использовать зарядные станции со стандартным зарядным разъемом.Автомобили Tesla в Северной Америке требуют адаптера для использования зарядных станций J1772, но в Европе, Новой Зеландии и Австралии автомобили Tesla используют стандартные зарядные вилки. Автомобили других производителей не могут использовать зарядные устройства Tesla Destination Charger, если владелец не купил адаптер. В Европе, Новой Зеландии и Австралии автомобили сторонних производителей могут использовать зарядные устройства Tesla. Для станций Supercharger автомобили сторонних производителей просто запрещены, даже в Европе, где станции Supercharger используют вилки CCS. Для станций CHAdeMO и Combo Charging System (CCS) автомобили сторонних производителей могут использовать только тот вариант, с которым они совместимы.Для автомобилей Tesla Tesla продает адаптеры как для CHAdeMO, так и для CCS. Китай - это своя собственная вселенная зарядных разъемов и стандартов.

EVSE или Оборудование для обслуживания электромобилей - это то, что мы также называем зарядной станцией.

Уровень 1, Уровень 2 и т. Д. : Многие люди привыкли называть «, уровень 1, зарядка, », зарядка на 120 В, используемая в США, «, уровень 2, зарядка, », однофазная зарядка переменным током мощностью около 6 киловатт, то есть доступны во всем мире, и « level 3 charge » - системы быстрой зарядки постоянного тока.Но от этих ярлыков частично отказались, так как «уровень 3» больше не существует, и нам всем, вероятно, в любом случае следует прекратить использовать эти ярлыки. См. Уровни зарядки - уровень 1, уровень 2, быстрая зарядка постоянным током и т. Д.

AC по сравнению с DC : при зарядке переменным током встроенный зарядный блок преобразует переменный ток от зарядной станции в постоянный ток, необходимый для зарядки аккумуляторной батареи. Обычно нам не нужно думать о бортовом зарядном устройстве, поскольку он спрятан внутри автомобиля. Преимущество зарядки от сети переменного тока - подзарядка от любой доступной розетки.Существуют зарядные станции, достаточно маленькие, чтобы их можно было всегда носить с собой, позволяя любой розетке стать вашим источником подзарядки.

См. Также:

На этой странице мы рассматриваем все важные разъемы для зарядки электромобилей по всему миру. Страница очень длинная, а разъемов для зарядки много. Это может упростить распознавание двух основных разъемов для зарядки, которые являются основой для большинства других используемых разъемов для зарядки. Затем есть пара разъемов для зарядки от Tesla и CHAdeMO Alliance.

Разъем для зарядки Организация
Общество автомобильных инженеров (SAE) разработало разъем SAE J1772. Этот разъем активно используется в Северной Америке и Японии, а также несколько раз использовался в нескольких других регионах.
Вилка и розетка Mennekes типа 2 для зарядки Международная электротехническая комиссия (IEC) взяла некоторые аспекты конструкции J1772, но разработала этот другой штекер (IEC тип 2), поскольку он может напрямую поддерживать зарядку трехфазным переменным и постоянным током.Первоначально эта вилка использовалась в Европе, но другие страны применяют ее.

Оба разъема являются базовыми зарядными устройствами для указанных регионов. В первую очередь эти разъемы предназначены для зарядки от сети переменного тока. Оба они также использовались в качестве основы для системы зарядки постоянного тока высокой мощности, называемой Combo Charging System (CCS). Combo 1 основан на разъеме SAE J1772, а Combo 2 основан на разъеме IEC Type 2.

Большая часть мира переходит на использование разъема IEC Type 2 в качестве основы для разъемов для зарядки электромобилей.Даже Tesla, которая использует проприетарный разъем для зарядки в Северной Америке, применила разъем типа 2 в других регионах. А в Китае, где есть своя собственная вселенная зарядных разъемов, использовали форму разъема IEC Type 2, но реализовали его по-другому.

Есть два разъема для зарядки, которые не подходят этой изящной истории:

  • CHAdeMO была первой системой быстрой зарядки постоянного тока, первоначально развернутой в 2008 году в Японии. Он используется во всем мире, но больше всего ассоциируется с электромобилями из Японии (например,г. Nissan Leaf).
  • Разъем
  • Tesla Supercharger в Северной Америке - это красиво оформленный, гладкий разъем, который поддерживает удивительное множество применений. Но это собственность Tesla, и владельцы Tesla должны использовать адаптеры для использования любой системы зарядки, отличной от Tesla. В других регионах Tesla использует другие зарядные разъемы, такие как IEC Type 2.

По крайней мере, в Северной Америке и Японии этот зарядный разъем используется для зарядки переменного тока уровня 1 и переменного тока уровня 2. Это означает, что он поддерживает зарядку однофазным переменным током до 19 киловатт, то есть 240 вольт переменного тока при 80 ампер.На практике, хотя Clipper Creek продает зарядную станцию, поддерживающую эту скорость, ни один производитель автомобилей не внедрил систему зарядки переменного тока мощностью 19 киловатт.

Совместимость с автомобилями Tesla : В то время как электромобили Tesla имеют собственный разъем для зарядки, Tesla предоставляет переходник J1772, чтобы электромобили Tesla могли использовать зарядные станции J1772.

Комитет SAE J1772 работает под эгидой Общества автомобильных инженеров (SAE) и занимается разъемами для зарядки электромобилей.В дополнение к показанному здесь разъему комитет J1772 также разработал комбинированную систему зарядки, о которой будет сказано в следующем разделе.

Протокол зарядки J1772 также используется в Европе, Новой Зеландии и Австралии, но через другой разъем для зарядки (см. Ниже). А именно, Международная электротехническая комиссия (МЭК) имеет комитет, определяющий зарядные разъемы для электромобилей. IEC 62196 является комитетом, соответствующим SAE J1772, поэтому разъем для зарядки SAE J1772 также известен как разъем IEC 62196 типа 1.

Типичный уровень 1 переменного тока - зарядная станция от сетевого шнура, 1,2-1,5 кВт

Каждый электромобиль продается с небольшим зарядным устройством, которое легко и удобно носить с собой. В Северной Америке эти зарядные устройства обычно работают от 120 вольт и до 12 ампер, обеспечивая очень медленную скорость зарядки. Поскольку они подключаются к обычным розеткам, это означает, что водитель электромобиля может заряжать свою машину (медленно) в любом месте, где есть электричество. Автопроизводители подразумевают, что это будет «последнее средство» для зарядки, и что обычно мы будем использовать EVSE уровня 2.На практике многие люди используют их в качестве основной зарядной станции.

Типовые зарядные станции для электромобилей уровня 2 переменного тока, 3 кВт, 6 кВт и более

Зарядные станции

AC Level 2 работают на более высоком уровне мощности, обеспечивая более быструю зарядку. Чаще всего это зарядка при 240 вольт и 32 амперах примерно на 6 киловатт, но некоторые автопроизводители и некоторые зарядные станции поддерживают более высокие скорости зарядки. Эти зарядные станции используются как дома, так и в общественных местах.

Домашние зарядные станции обычно не подключаются к сети, а просто подключаются к бытовой электросети, как и любой другой прибор.Домашняя зарядная станция потребует некоторого планирования установки. Хотя установка не сложнее, чем установка сушилки для белья, может потребоваться модернизация домашней сервисной панели, чтобы обеспечить достаточную электрическую мощность. См. Как спланировать и установить цепь 240 В для зарядки электромобиля / транспортного средства?

Общественные зарядные станции обычно доступны для всех. Обычно они собирают плату за каждое использование, как правило, через членство в платной сети. Существует несколько сетей взимания платы, каждая из которых требует наличия идентификационной карты и предварительной регистрации членства.См. Известные сети зарядки электромобилей по всему миру

Некоторые общественные зарядные станции предназначены не для широкой публики, а, например, только для сотрудников данной компании. Например, они могут находиться на стоянке, доступ к которой имеют только сотрудники, или сотрудникам может быть выдано удостоверение личности.

Некоторые общественные зарядные станции бесплатны - как и при нулевой стоимости использования. Например, некоммерческая организация может посчитать, что в их миссию обслуживания входит предложение бесплатной зарядки.Или продуктовый магазин может побудить покупателей проводить больше времени в магазине, предлагая зарядку. См. Как мне оплатить энергию, потребленную при зарядке моего электромобиля?

Обычно рекомендуется, чтобы станции уровня 2 были жестко подключены к распределительной коробке, которая, в свою очередь, жестко подключена к сервисной панели. Затем они будут физически прикреплены к стене, или на пьедестале, или установлены на бетонной плите, и станут частью физической инфраструктуры.

Ранее мы говорили, что разъем SAE J1772 не используется в Европе.В некоторых регионах, таких как Европа, Новая Зеландия или Австралия, какое-то время использовалась вилка SAE J1772, но вместо этого страна переходит на вилку IEC Type 2. Используется протокол зарядки J1772, только через другой разъем в этих странах.

В Европе стандарты на разъемы для зарядки разработаны комитетом IEC 62196. А разъем IEC 62196 типа 2 явно требуется в соответствии с правилами Европейского Союза. Некоторые страны за пределами Европы, такие как Австралия или Новая Зеландия, также используют тот же стандарт.

Вилка и розетка Mennekes типа 2 для зарядки

Портативный Mennekes типа 2 EVSE

Разъем типа 2 круглый с плоской стороной для удобства ориентации. Эта форма заглушки была первоначально предложена Mennekes в 2009 году, поэтому ее часто называют этим именем. Как мы видим ниже, хотя он поддерживает однофазную зарядку переменным током, которую мы только что обсуждали с вилкой SAE J1772, вилка IEC Type 2 поддерживает гораздо больше.

В Европе, Новой Зеландии и Австралии ранее использовались другие разъемы для зарядки, включая разъем SAE J1772, где он называется разъемом типа 1.Разъем типа 2 предназначен для замены разъема J1772.

Зарядное устройство для сетевого шнура, показанное здесь, поддерживает однофазный переменный ток напряжением 240 вольт, силой тока до 13 ампер и подключается к розетке Schuko, которая обычно используется в континентальной Европе. Следовательно, этот зарядный блок поддерживает скорость зарядки 3 киловатт. В Австралии подобные зарядные устройства не имеют вилки Schuko, но имеют вилку, подходящую для Австралии.

В Европе, Новой Зеландии и Австралии некоторые зарядные станции имеют встроенный шнур для зарядки.На других зарядных станциях вместо этого есть розетка, и водитель должен принести свой шнур для зарядки. Эти кабели типа 2 - тип 2 используются для зарядных станций последнего типа.

Внимательный взгляд заметит, что разъем типа 2 имеет семь контактов, в то время как разъем SAE J1772 (тип 1) имеет только пять контактов.

Дополнительные штифты используются для разных режимов работы. Вилка SAE J1772 поддерживает только зарядку от однофазного переменного тока. Поскольку трехфазный переменный ток широко доступен в Европе, вилка IEC типа 2 поддерживает этот, а также другие режимы, показанные в этой таблице:

By Selbst - Grafik unter Verwendung einer Vorlage auf www.teslamotorsclub.com, CC0, commons.wikimedia.org

На этой диаграмме показано несколько режимов использования разъема типа 2. Чтобы облегчить декодирование, « dreiphasig » означает « трехфазный », слово « или » означает « или ». Переведено это описание:

  • Однофазный переменный ток напряжением до 500 В переменного тока и до 80 А
  • Трехфазный переменный ток напряжением до 500 В переменного тока и до 63 А на фазу
  • Зарядка маломощным постоянным током до 500 В постоянного тока и до 80 А
  • Зарядка постоянным током средней мощности до 500 В постоянного тока и до 140 А
  • Зарядка мощным постоянным током свыше 500 вольт постоянного тока и до 200 ампер; Этот режим включает в себя два отдельных контакта для постоянного тока, которые мы рассмотрим позже с системой комбинированной зарядки
  • .

Совместимость : Практически каждый электромобиль, продаваемый в Европе, Новой Зеландии и Австралии, имеет либо простой вход типа 2, показанный здесь, либо вход комбинированной системы зарядки.

Совместимость IEC Type 2 с автомобилями IEC Type 1 (J1772) : В Европе, Новой Зеландии и Австралии некоторые автомобили продавались с портом зарядки SAE J1772, который также называется портом IEC Type 1. Чтобы в таком автомобиле можно было использовать зарядную станцию ​​IEC Type 2, требуется зарядный кабель типа 1 - Type 2.

Совместимость IEC Type 2 с Tesla : Tesla начала использовать вход типа 2 несколько лет назад в Model S и Model X. Первоначально в системе быстрой зарядки Supercharger DC использовался вход Type 2 путем реализации одного из режимов постоянного тока, показанных выше. .Tesla Model 3, с другой стороны, имеет вход для комбинированной системы зарядки. В результате Tesla переводит станции Supercharger в Европе и других странах для использования разъемов CCS и поставляет адаптеры CCS владельцам Model S и Model X.

Universal Mobile Connector - это легкое зарядное устройство Tesla для сетевого шнура. На фото представлена ​​версия для Северной Америки с фирменным разъемом для зарядки Tesla.

На другом конце UMC он поддерживает широкий спектр адаптеров, подходящих для разных розеток.Адаптеры имеют ключ, так что UMC автоматически определяет максимальную скорость зарядки для использования.

В отличие от обычных зарядных устройств с сетевым шнуром, UMC поддерживает зарядку мощностью до 9 киловатт.

В Европе, Новой Зеландии и Австралии UMC вместо этого имеет вилку IEC типа 2 на одном конце и поддерживает различные переходные вилки, подходящие для европейских розеток. В этом видео на YouTube рассматриваются все адаптеры, доступные для европейского UMC

.

Совместимость с различными розетками питания : Tesla разработала гениальную систему адаптеров, поддерживающих каждую розетку и автоматически информирующих автомобиль о максимальной скорости зарядки.Автомобиль должен ограничивать скорость зарядки до максимума, допустимого для сетевой розетки, иначе возникнет риск взрыва автоматического выключателя или чего-то еще хуже.

Совместимость с автомобилями SAE J1772 : UMC Северной Америки напрямую не поддерживает использование с автомобилями, имеющими порты J1772. Конечно, Tesla не намерена поставлять это зарядное устройство для автомобилей, отличных от Tesla. Однако некоторые сторонние компании предлагают переделку UMC с заменой зарядного шнура на шнур с разъемом J1772.

Совместимость с автомобилями IEC типа 2 : поскольку версия UMC для Европы, Новой Зеландии и Австралии поддерживает вилку типа 2, ее можно сразу же использовать с автомобилями других производителей, имеющими зарядные порты типа 2.

Настенное зарядное устройство Tesla

, Источник: Tesla

В дополнение к поставке мобильного зарядного устройства с каждым автомобилем Tesla, компания также продает Tesla Wall Connector . Настенный соединитель - это зарядная станция, которая обеспечивает зарядку однофазным или трехфазным переменным током до 11,2 киловатт. Для поддержки максимального зарядного тока требуется цепь 100 А, выделенная для настенного разъема. Если вы не можете выделить такую ​​большую электрическую мощность для своего автомобиля, переключатель внутри коробки настраивает максимальный ток зарядки.

В Северной Америке Wall Connector использует фирменный зарядный разъем Tesla. Он поддерживает только зарядку от однофазного переменного тока.

В Европе, Новой Зеландии и Австралии используется разъем IEC типа 2, соответствующий порту зарядки. Судя по инструкции по установке, европейская, новозеландская и австралийская версии поддерживают трехфазную зарядку переменного тока.

Зарядный порт Tesla Model 3 в Новой Зеландии с использованием целевого зарядного устройства. Порт зарядки использует порт Combo 2, который является портом IEC типа 2 с двумя дополнительными контактами для зарядки постоянным током.В этом случае целевое зарядное устройство имеет только вилку IEC типа 2 и использует только эту часть порта. Следовательно, Model 3 может заряжаться на любой зарядной станции IEC Type 2, а любой автомобиль IEC Type 2 может использовать зарядное устройство Tesla Destination. - Источник: 9 и 3 на YouTube

.

Целевые зарядные устройства Tesla : Сеть целевых зарядных устройств Tesla расположена, как следует из названия, в «Пунктах назначения», что означает магазины, рестораны, рабочие места или отели. Сайт-партнер Tesla установит один из них, чтобы привлекать посетителей к владельцам Tesla.

Зарядные устройства Destination предлагают зарядку от переменного тока, а Tesla Supercharger - от постоянного тока.

Зарядное устройство Tesla Destination Charger идентично или почти идентично настенному разъему Tesla.

Совместимость с автомобилями J1772 в Северной Америке : В Северной Америке, поскольку Wall Connector использует проприетарную вилку для зарядки Tesla, автомобили сторонних производителей не могут использовать ее, а автомобили других производителей не могут использовать зарядные устройства Destination. Однако доступно как минимум два адаптера, позволяющих заряжать автомобиль SAE J1772 с помощью настенного разъема или целевого зарядного устройства.

Совместимость с автомобилями IEC типа 2 в Европе, Новой Зеландии и Австралии : Эта теория кажется верной, поскольку в настенных и целевых зарядных устройствах в Европе, Новой Зеландии и Австралии используются вилки IEC типа 2, IEC типа 2 может свободно использовать зарядные устройства Tesla Destination.

Повторюсь, метки « уровень 1 » для зарядки 120 В переменного тока, « уровень 2 » для зарядки 240 В переменного тока и « уровень 3 » для быстрой зарядки постоянного тока неверны.Вместо этого есть уровни переменного тока с 1 по 3 и уровни постоянного тока с 1 по 3.

В этих разделах мы поговорим о зарядке постоянным током.

При зарядке постоянным током преобразование из переменного тока в постоянный выполняется зарядной станцией. Преимущество зарядки постоянным током заключается в том, что она может легко поддерживать чрезвычайно высокую скорость зарядки, потому что цепи большой мощности не находятся на борту автомобиля. Вместо этого бортовая схема зарядки по существу напрямую связана с аккумуляторной батареей вместе со схемами защиты.

  • Уровень постоянного тока 1 : 200-450 В постоянного тока до 36 киловатт (80 А) - Обратите внимание, что уровень 1 постоянного тока практически отсутствует.
  • постоянного тока уровня 2 : 200-450 вольт постоянного тока до 90 киловатт (200 А)
  • постоянного тока уровня 3 : 200-600 вольт постоянного тока до 240 киловатт (400 А)

Большая часть общедоступных станций CHAdeMO и Combo Charging System работает на 50 киловатт и, следовательно, имеет уровень постоянного тока 2. Начиная с 2019 года, зарядные сети начинают переходить на более высокие тарифы, в некоторых случаях 150 киловатт или 250 киловатт. киловатт и, по крайней мере, в одном случае 350 киловатт.

Это вилка и розетка для зарядки CHAdeMO.CHAdeMO был разработан в Японии TEPCO (Tokyo Electric Power Company). Его первое развертывание было в 2008 году, что сделало его первой системой быстрой зарядки постоянного тока. Согласно веб-сайту ассоциации CHAdeMO, по состоянию на декабрь 2015 года во всем мире было установлено более 25 000 станций CHAdeMO. Типичные станции поддерживают мощность до 50 киловатт, однако начинают появляться станции CHAdeMO с более высокой скоростью.

CHAdeMO не интегрируется с зарядной розеткой уровня 2. Поэтому автомобиль должен поддерживать два порта зарядки, один для AC Level 2 в дополнение к порту CHAdeMO.

Поскольку CHAdeMO был разработан в Японии, он в основном используется японскими автопроизводителями. Самый известный сторонник CHAdeMO - Nissan, чей Nissan Leaf с самого начала был оснащен портом CHAdeMO. До 2019 модельного года у Kia Soul EV был порт CHAdeMO, несмотря на то, что он был произведен корейским автопроизводителем. Начиная с 2020 года Kia перешла на комбинированную систему зарядки.

Будущее

CHAdeMO неопределенно, потому что SAE разработала другой протокол быстрой зарядки. Большой контингент автопроизводителей объявил о поддержке CCS (см. Ниже), по-видимому, предполагая, что автомобильная промышленность в конечном итоге остановится на CCS для быстрой зарядки постоянного тока.

Совместимость : Порт CHAdeMO одинаков во всех регионах, где он используется. Следовательно, любой автомобиль с портом CHAdeMO может использовать любую зарядную станцию ​​CHAdeMO.

Совместимость CHAdeMO с комбинированной системой зарядки : Автомобили с комбинированной системой зарядки или портами Supercharger, очевидно, не могут использовать зарядную станцию ​​CHAdeMO. Как мы увидим через некоторое время, большинство производителей зарядных станций поддерживают как CCS, так и CHAdeMO на одной станции.

Совместимость CHAdeMO с автомобилями Tesla : Tesla продает адаптер, позволяющий автомобилям Tesla использовать зарядные станции CHAdeMO.

Комбинированная система зарядки (также известная как Combo Charging System, также известная как CCS) - это система быстрой зарядки постоянного тока, разработанная комитетом SAE J1772. Существует два варианта соединителя CCS:

  • Combo 1 Был получен на основе заглушки SAE J1772
  • Combo 2 Был получен на основе вилки IEC типа 2

В обоих случаях добавляются два дополнительных контакта, по которым проходит зарядный ток постоянного тока.Если зарядная вилка CHAdeMO не интегрирована с зарядной вилкой переменного тока, то в CCS они интегрированы.

Одной из причин, по которой комитет SAE J1772 назвал разработку CCS (в отличие от принятия CHAdeMO), было ограничение автомобиля одним портом зарядки. С CHAdeMO электромобиль имеет два порта для зарядки, один для зарядки от переменного тока, а другой для зарядки от постоянного тока. В CCS есть один порт для зарядки, который работает как от переменного, так и от постоянного тока.

Эта зарядная станция является одним из немногих примеров зарядной станции постоянного тока уровня 1, поскольку поддерживает максимальную скорость зарядки 25 киловатт.Его можно установить в местах, недоступных для других мощных зарядных устройств. Однако, всего 25 киловатт, скорость зарядки не такая быстрая, как могла бы быть. [BMWCP]

Как и CHAdeMO, типичные станции CCS поддерживают скорость зарядки 50 киловатт. В последние годы ситуация меняется, и в некоторых местах устанавливаются тарифы на зарядку от 150 до 350 киловатт. [CCShiPower] [AudiHiPower]

Совместимость : Есть два типа соединителей CCS.Но это не проблема, поскольку они базируются на континенте, на котором продается машина.

Совместимость CCS с CHAdeMO : Разъемы CCS и CHAdeMO явно физически несовместимы. Два протокола зарядки также очень разные, что затрудняет разработку адаптера между ними. Однако, как мы увидим в следующем разделе, большинство производителей зарядных станций поддерживают как CCS, так и CHAdeMO на одной станции.

Совместимость CCS с Tesla : Как и в случае с CHAdeMO, разъем для зарядки CCS несовместим с большинством автомобилей Tesla.В Северной Америке Tesla использует свой собственный разъем Supercharger, который несовместим с разъемом CCS Combo 1. Tesla не производит адаптеры CCS для Северной Америки. В Европе, Новой Зеландии и Австралии Tesla первоначально использовала вилку IEC Type 2 (не Combo 2) для Model S и Model X, а также на станциях Supercharger. Европейская, новозеландская и австралийская версии Tesla Model 3 используют штекер CCS Combo 2, что делает его напрямую совместимым с зарядными станциями CCS в Европе, Новой Зеландии и Австралии.В результате Tesla переводит европейские, новозеландские и австралийские станции Supercharger на использование вилок CCS.

Теоретически несовместимость между системами зарядки CHAdeMO и CCS может усложнить владение электромобилем. Поскольку системы CHAdeMO, CCS и Tesla несовместимы, это делит рынок зарядки на три лагеря. К счастью, большинство станций быстрой зарядки сторонних производителей являются двухпротокольными и поддерживают как минимум CHAdeMO и CCS на одной зарядной станции. Таким образом, на практике рынок зарядки делится только на два лагеря: не Tesla и Tesla.

Пользовательский опыт аналогичен бензоколонкам с несколькими заправочными форсунками. Владелец автомобиля с дизельным двигателем знает, как использовать шланг для дизельного топлива, владелец автомобиля на этаноле знает, как использовать шланг для этанола, а владелец бензинового автомобиля знает, как использовать шланг для бензина. Форсунки в каждом случае достаточно разные, чтобы сделать ошибку невероятно сложно. Люди, будучи людьми, вероятно, совершают ошибки, в результате которых иногда выходят из строя двигатели.

Для зарядки электромобилей вилка зарядки для каждой системы, очевидно, настолько различается, что ошибка невозможна.Но та же идея сохраняется, поскольку многопротокольная зарядная станция имеет несколько зарядных шнуров, по одному для каждой системы зарядки. Автовладелец просто использует шнур, подходящий к его машине.

Среди причин, по которым комитет J1772 разработал CCS:

  • Один вход для зарядки для поддержки медленной и быстрой зарядки (по сравнению с двумя, необходимыми для CHAdeMO)
  • Использование протоколов интеллектуальной сети для управления зарядкой
  • Один и тот же соединитель для разных целей

Однако CHAdeMO широко используется, и некоторые автопроизводители не отказываются от поддержки этого протокола.Таким образом, рынок электромобилей будет по-прежнему разделен между системами быстрой зарядки постоянного тока. Чтобы смягчить эту проблему, производители зарядных станций создали станции с двумя протоколами, поддерживающие как CHAdeMO, так и CCS.

Вот несколько примеров многопротокольных зарядных станций

Новейшие двухпротокольные станции быстрой зарядки постоянного тока ChargePoint мощностью до 400 кВт

Станция Свободы eVgo

Двухпротокольная зарядная станция для электромобилей марки ABB

Это шнур для зарядки Supercharger от Tesla в Северной Америке.Через один тонкий, легкий и простой в использовании разъем Tesla Motors поддерживает зарядку однофазным переменным током до 20 киловатт и быструю зарядку постоянным током до 120 киловатт.

Tesla начала устанавливать систему Supercharger в 2013 году. В то время было объявлено о комбинированной системе зарядки, но совместимых зарядных станций не было, поэтому CHAdeMO оставался единственным примером быстрой зарядки постоянного тока. Генеральный директор Tesla Илон Маск сказал, что им не нравится стиль или удобство использования обеих систем (оба они неуклюжи), и поэтому они выбрали свой собственный дизайн.

Однако существует практическая техническая причина, по которой Tesla Motors не могла просто принять CHAdeMO или CCS. Электромобили Tesla для дальних поездок нуждаются в гораздо более высокой скорости зарядки, чем 50 киловатт, типичная скорость зарядки для быстрой зарядки постоянного тока, отличной от Tesla. Для Tesla 50 киловатт - это медленная зарядка, а даже 120 киловатт - недостаточно быстрая.

Совместимость с автомобилями CHAdeMO или CCS : Сеть Tesla Supercharger недоступна для автомобилей других производителей. В Северной Америке разъем для зарядки просто несовместим ни с чем, кроме автомобилей Tesla.В Европе, Новой Зеландии и Австралии разъемом для зарядки является разъем Combo 2 на основе разъема IEC Type 2, однако протокол аутентификации не позволяет использовать его в автомобилях сторонних производителей.

Источник: Tesla

В каждом месте расположения нагнетателя есть несколько станций, каждая из которых работает со скоростью зарядки до 120 киловатт. Этого достаточно, чтобы обеспечить полную перезарядку примерно за час или около 300 миль диапазона за час зарядки.

Пункты

Supercharger строятся вдоль основных автомагистралей и в основном расположены на существующих заправках.

Источник: Дэвид Херрон

В более городских условиях станции Supercharger выглядят так.

В Европе, Новой Зеландии и Австралии Tesla применила разъем IEC Type 2 для зарядки. Как отмечено в таблице, представленной ранее, этот разъем поддерживает не только однофазную и трехфазную зарядку переменного тока, но также поддерживает быструю зарядку постоянным током.

Tesla Model 3, однако, поддерживает разъем Combo 2, который представляет собой вилку IEC Type 2 с двумя дополнительными контактами для зарядки постоянного тока.

Для Tesla Model S и Model X с мая 2019 года эти автомобили поставляются с адаптером Combo 2.

Китай - крупнейший автомобильный рынок в мире и достаточно изолирован, чтобы устанавливать свои собственные стандарты. В течение многих лет стандарты зарядки в Китае находились в постоянном движении, и в настоящее время изучается несколько идей.

Соответствующий стандарт - GB / T 20234.2. Существует версия GB / T 20234.2 2011 года и версия 2015 года. Следующее взято из версии 2011 года.

Зарядка от переменного тока в Китае (GB / T 20234.2-2011)

Разъем для зарядки переменного тока GB / T 20234.2 физически такой же, как и разъем IEC типа 2. Но в Китае все наоборот. Согласно спецификации требуются кабели с вилками типа 2 на обоих концах и розеткой на транспортных средствах. Это полная противоположность любой другой стране.

Tesla Model 3 в Китае, Источник: Джей из Шанхая в Twitter

На этом изображении показаны зарядные порты Tesla Model 3 на первых автомобилях Tesla, построенных в Китае. Это первый автомобиль Tesla с более чем одним портом для зарядки.Слева находится разъем для зарядки GB / T 20234.2, который используется для зарядки от сети переменного тока.

Вернитесь к портам зарядки IEC типа 2, показанным ранее. Это та же схема, но противоположная той, что используется в Европе.

Универсальный мобильный соединитель Tesla для модели 3 в Китае

Это UMC, который Tesla продает в Китае для Model 3. Он явно поставляется с парой адаптеров питания и использует зарядную вилку той же формы, что и вилка IEC Type 2, но противоположного пола.

Штыревой разъем для GB / T 20234.2 -2011 разъем зарядки

Эта диаграмма взята из GB / T 20234.2 -2011 (см. Ссылку ниже) и описывает, как происходит зарядка от сети переменного тока в Китае. Это означает, что в Китае используется только часть однофазного переменного тока, на которую способен разъем IEC Type 2. Два из имеющихся разъемов просто не используются.

В то время как разъем IEC Type 2 поддерживает зарядку однофазным переменным током, трехфазным переменным током и постоянным током, GB / T 20234.2 поддерживает только однофазный переменный ток.

Зарядка постоянным током в Китае (GB / T 20234.3-2011)

Tesla Model 3 в Китае, Источник: Джей из Шанхая в Twitter

Левый порт на этом рисунке обрабатывает зарядку переменного тока, как мы только что обсуждали. Правый порт обрабатывает зарядку постоянного тока, и это описано в GB / T 20234.3 -2011 (см. Ссылку ниже).

Разъем для зарядки GB / T 20234.3-2011

Порт выглядит как порт CHAdeMO, но это порт, специфичный для GB / T. Присмотритесь, и вы увидите, что между этим и CHAdeMO есть существенные различия.Для чего это стоит, Китай и ассоциация CHAdeMO объявили о партнерстве, в рамках которого будет разработан сверхбыстрый CHAdeMO для использования в Китае и Японии. Кроме того, альянс будет продвигать новый сверхбыстрый CHAdeMO для использования в других странах.

Это означает, что автомобили Tesla в Китае совместимы с китайскими зарядными станциями GB / T 20234.3. В январе Внутри EV было показано изображение станций Supercharger в Китае с разъемом GB / T;

Штыревой разъем для GB / T 20234.3-2011 разъем зарядки

Мы видим, что, как и ожидалось, два больших контакта предназначены для подключения постоянного тока. Средний штифт в нижнем ряду предназначен для заземления. Два контакта с маркировкой CC1 и CC2 предназначены для управления зарядным соединением. Две линии S- и S + используются для передачи другой управляющей информации. Они используют CANBUS в качестве протокола управления, как это сделано в CHAdeMO. Наконец, линии A + и A- предназначены для дополнительного питания.

Ссылки на документы стандартов GB / T 20234

В предыдущей волне электромобилей - когда GM EV1 был королем - две системы зарядки боролись за доминирование.Наличие двух систем было болезненным, и мы все якобы научились избегать этой боли и придерживаться одной системы зарядки. Очевидно, этот урок где-то потерялся.

"LA EV charge 08 2010 301" Мариордо Марио Роберто Дуран Ортис - собственная работа. Под лицензией CC BY-SA 3.0 через Commons - commons.wikimedia.org/File:LA_EV_charging_08_2010_301

Слева - индуктивное зарядное устройство производства MagneCharge. Это использовалось на GM EV1 и некоторых других автомобилях. Справа - токопроводящее зарядное устройство с вилкой для зарядки в форме когтя, производства AVCON.

Зарядная станция AVCON легла в основу протокола зарядки J1772. С помощью подходящего адаптера нынешние электромобили можно заряжать от старой станции AVCON.


Range Confidence защищен авторским правом © 2016-17 Дэвид Херрон

Об авторе (ах)

Дэвид Херрон : Дэвид Херрон - писатель и инженер-программист, специализирующийся на разумном использовании технологий.Его особенно интересуют экологически чистые энергетические технологии, такие как солнечная энергия, энергия ветра и электромобили. Дэвид почти 30 лет работал в Кремниевой долине над программным обеспечением от систем электронной почты до потокового видео и языка программирования Java, а также опубликовал несколько книг по программированию на Node.js и электромобилях. Пожалуйста, включите JavaScript для просмотра комментарии от Disqus.комментарии предоставлены

Общие сведения о типах USB-кабелей и о том, какой из них использовать

Большинство компьютеров и электронных устройств имеют ту или иную форму USB-подключения, и многие устройства также поставляются в комплекте с USB-кабелем. Для чего нужны все эти разные кабели и почему важно, какой из них вы используете?

Осмыслить все это может быть довольно сложно.Вот все, что вам нужно знать о стандарте USB.

6 типов USB-кабелей и их использование

USB якобы универсален, но существует очень много разных типов.Почему это? Как оказалось, каждый из них выполняет разные функции, в основном для сохранения совместимости и поддержки новых устройств.

Вот шесть наиболее распространенных типов USB-кабелей и разъемов:

  • Type-A: Стандартный плоский прямоугольный интерфейс, который можно найти на одном конце почти каждого кабеля USB.Большинство компьютеров имеют несколько портов USB-A для подключения периферийных устройств. Вы найдете их на игровых приставках, телевизорах и других устройствах. Этот кабель вставляется только в одном направлении.
  • Type-B: Почти квадратный разъем, в основном используемый для принтеров и других устройств с питанием, которые подключаются к компьютеру. В наши дни они не очень распространены, так как большинство устройств перешли на меньшее соединение.
  • Mini-USB: Меньший тип разъема, который был стандартным для мобильных устройств до micro-USB.Хотя сегодня это не так распространено, вы все равно увидите их на некоторых камерах, контроллере PlayStation 3, MP3-плеерах и т. Д.
  • Micro-USB: Текущий стандарт (хотя его популярность постепенно снижается) для мобильных и портативных устройств, который даже меньше, чем mini-USB. Хотя вы по-прежнему найдете micro-USB на всех типах смартфонов, планшетов, USB-аккумуляторов и игровых контроллеров, некоторые из них перешли на USB-C.
  • Type-C: Новейший стандарт USB, это двусторонний кабель, обеспечивающий более высокую скорость передачи данных и большую мощность по сравнению с предыдущими типами USB.Он также может выполнять несколько функций. Вы увидите это на многих новых ноутбуках и смартфонах, включая MacBook, телефоны Pixel и контроллер Nintendo Switch Pro. Подробнее о USB-C мы поговорим ниже.
  • Lightning: Это не настоящий стандарт USB, а собственный разъем Apple для iPhone, iPad, AirPods и других устройств. Он аналогичен размеру USB-C и входит в стандартную комплектацию устройств Apple, выпущенных с сентября 2012 года.В старых устройствах Apple используется более крупный 30-контактный фирменный разъем. Подробнее о кабелях, адаптерах и портах для устройств Apple см. В нашем руководстве.

В большинстве случаев вы найдете USB-кабели с одним стандартным концом типа A и одним концом типа B. Конец типа A обеспечивает питание устройства, а конец типа B получает питание. Это сделано для предотвращения возможных повреждений, которые могут быть вызваны, например, подключением двух компьютеров через USB-A.

Разъемы Mini и Micro считаются меньшими формами типа B, хотя «тип B» обычно не упоминается в их названии.

В общем, кабели, которые вы будете использовать чаще всего и, следовательно, потребуется заменить, - это micro-USB, USB-C и Lightning.

Стандарты скорости USB

Типы USB-подключения - это только половина дела, поскольку USB также прошел через несколько стандартов различной скорости передачи данных.Разъем кабеля не обязательно означает, что он использует определенный стандарт.

Три основных варианта скорости USB:

  • USB 1.x был исходным стандартом и по современным меркам является устаревшим. В настоящее время вы вряд ли найдете устройства, использующие этот стандарт.
  • USB 2.0 В введено множество современных стандартов USB, включая поддержку кабелей Mini и Micro, USB OTG (см. Ниже) и т. Д. Это самая низкая скорость USB, которая до сих пор используется. Вы найдете его используемым на дешевых флеш-накопителях, таких устройствах, как мыши, клавиатуры и т. Д. Большинство компьютеров также имеют несколько USB 2.0 портов.
  • USB 3.x - текущий стандарт скорости USB. Он намного быстрее, чем USB 2.0, и поэтому рекомендуется для таких устройств, как внешние жесткие диски. Обычно порт или разъем USB 3.x можно определить по синему цвету. Многие порты USB 3.0 также имеют символ SS (что означает Super Speed ​​). Большинство новых компьютеров имеют хотя бы один порт USB 3, и этот стандарт используется в качественных флеш-накопителях.

Вы можете использовать USB 2.0 в порт USB 3 или устройство USB 3 в порт USB 2.0, но ни одна из настроек не обеспечивает дополнительное преимущество в скорости.

В таблице ниже показано, какие типы разъемов совместимы с какими стандартами.Обратите внимание, что устройства micro-USB, поддерживающие USB 3.x, имеют другой разъем. Вы часто будете видеть это на внешних жестких дисках.

Что такое USB-C?

USB-C - это новый многообещающий стандарт.Он меньше по размеру, двусторонний и быстрый. USB-C может как получать, так и обеспечивать намного больше энергии, чем предыдущие версии USB. Фактически, линейка MacBook от Apple имеет только один порт USB-C, а новые MacBook Pro оснащены несколькими портами-C.

Помимо передачи данных, USB-C может также обеспечивать питание устройств, выводить изображение на монитор и т. Д.См. Наше объяснение USB Power Delivery для получения дополнительной информации.

В отличие от USB-A, кабели с разъемами USB-C на обоих концах являются стандартными и позволяют полностью использовать его возможности. Однако кабели USB-C - USB-A также распространены, что обеспечивает совместимость со старыми устройствами.

Ваш телефон или планшет может использовать USB-C вместо micro-USB.Некоторые ноутбуки и планшеты оснащены портом USB-C; Nintendo Switch также использует его для питания. Поскольку USB-C еще не повсеместно принят, вам может потребоваться купить несколько адаптеров USB-C - USB-A, чтобы облегчить переход.

Что такое USB на ходу?

USB On-The-Go (OTG) - это стандарт, доступный на многих телефонах Android, который позволяет портативным устройствам выступать в качестве хостов USB.

Допустим, у вас есть внешний накопитель, смартфон и ноутбук.Что делать, если вы хотите переместить файлы с внешнего диска на смартфон? Самый простой способ - переместить файлы с внешнего диска на ноутбук, а затем с ноутбука на смартфон.

С USB OTG смартфон фактически может размещать внешний накопитель, что полностью избавляет от необходимости в ноутбуке.И это лишь один из множества способов использования USB OTG.

Для использования USB OTG вам понадобится подходящий адаптер.Ksmile продает комплект из двух адаптеров Micro-USB OTG.

Если в вашем телефоне есть порт USB-C, попробуйте вместо него адаптер USB OTG от Anker.

Однако не все устройства поддерживают OTG.Если вы не уверены, проверьте руководство к своему телефону или загрузите приложение USB OTG checker. К сожалению, мобильные устройства Apple не предлагают должной поддержки USB OTG.

Некоторые советы при покупке USB-кабелей

Если у вас старый телефон или планшет Android, скорее всего, он использует кабель micro-USB.Однако даже тем, кто глубоко погружен в экосистему Apple или имеет порты USB-C на своих телефонах, необходимо использовать micro-USB. Это все еще распространенный тип разъема для аккумуляторных блоков, динамиков Bluetooth и тому подобного.

Любой, кто покупает много гаджетов, со временем накопит коллекцию кабелей micro-USB, поскольку они упакованы почти в каждое устройство.Поскольку они, как правило, взаимозаменяемы, вы можете использовать разные кабели для разных устройств.

Когда приходит время покупать новый кабель, возникает соблазн выбрать самый дешевый вариант.Однако в большинстве случаев это плохая идея. Плохо сделанные кабели могут вызвать у вас самые разные проблемы. Они варьируются от неприятностей, таких как медленная зарядка и ненадежная работа, до серьезных проблем, таких как поломка, и даже опасность возгорания.

Особенно это касается USB-C.На заре USB-C многие кабели были неправильно настроены и могли повредить устройства. Современные кабели не должны иметь этой проблемы, но все же разумно знать, как найти надежные кабели USB-C.

Хотя вам не обязательно покупать кабель у производителя телефона, вам следует придерживаться признанных брендов.Разница в цене небольшая, но оно того стоит.

Еще один важный аспект - длина кабеля.Короткие кабели отлично подходят для портативности, но во время зарядки вы можете сидеть на полу рядом с розеткой. Тем не менее, слишком длинный кабель может быть неудобно носить с собой, он легче запутывается и потенциально может споткнуться.

Минимальная длина зарядного кабеля - три фута.Это позволяет держать телефон в руке при подключении к аккумулятору в сумке или кармане. Они также обычно достаточно длинные, чтобы дотянуться от розетки до стола. Если вам часто нужно использовать устройство вдали от розетки во время зарядки, обычно подойдет двухметровый кабель.

Лучшие USB-кабели для любых нужд

Нужен новый кабель, и вы не знаете, что ему купить? Вот рекомендации для каждого типа.

Если вам нужны кабели micro-USB разной длины, этот пакет от Anker поможет вам.Он включает в себя два кабеля длиной один фут, два кабеля длиной три фута и один кабель длиной шесть футов.

Нужен кабель USB-C? OULUOQI предлагает вам комплект из трех кабелей USB-C - USB-A, а также переходник с micro-USB на USB-C.Мы рассмотрели другие зарядные устройства USB-C, если вам это не нравится.

Пользователи iPhone всегда должны искать продукты с сертификатом MFi.Этот комплект из трех кабелей Lightning от Anker включает кабель длиной три, шесть и десять футов.

Теперь USB-кабели, наконец, имеют смысл

Мы рассмотрели типы USB-разъемов, стандарты передачи USB, как купить качественный кабель и многое другое.Надеюсь, вы лучше понимаете USB и то, как использовать его на всех своих устройствах. Конечно, есть много других типов компьютерных кабелей, о которых вам нужно знать! И как только вы будете полностью укомплектованы, не забудьте правильно распорядиться своими кабелями.

5 веб-сайтов, которые научат вас легально взламывать

Чтобы научиться этическому хакерству, вы должны взламывать его как преступник, но при этом относиться к этому с умом.Начните работу с этих веб-сайтов, которые вы можете взломать легально.

Об авторе Бен Штегнер (Опубликовано 1607 статей)

Бен - заместитель редактора и менеджер по адаптации в MakeUseOf.Он оставил свою работу в сфере ИТ, чтобы писать полный рабочий день в 2016 году, и никогда не оглядывался назад. В качестве профессионального писателя он освещал технические руководства, рекомендации по видеоиграм и многое другое уже более шести лет.

Ещё от Ben Stegner
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Лучшее соотношение цены и качества для USB-портов для зарядки - Разъемы для USB-портов для зарядки от global charge usb-порты, разъемы, разъемы продавцов

Отличные новости !!! Разъем USB-порта для зарядки вы попал в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот разъем для разъемов USB-портов для верхней зарядки призван в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели разъем USB-порта для зарядки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое разъемы для USB-портов и подумываете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите charge usb ports connector connector по одной из лучших цен в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Руководство по типам аудиокабелей и разъемов

Представьте себе сцену ...

Вы только что купили новый аудиоинтерфейс в местном отделении Dawsons. Сжимая в руке новую игрушку, вы путешествуете домой на расстояние, предвкушая ее настройку, и начинаете записывать концепцию двойного альбома, над которой работали больше года.По прибытии вы взволнованно распаковываете устройство, подключаете его к компьютеру с помощью прилагаемого кабеля и устанавливаете драйверы. Но затем случается катастрофа - вы обнаруживаете, что для подключения к нему колонок неправильно подобраны кабели. Это легко сделать из-за того, что существует множество различных типов аудиокабелей и разъемов, часто называемых неправильными названиями.

Итак, чтобы уберечь вас от ненужных поездок, неправильных покупок или просто в качестве справочника по названиям каждого типа подключения и тому, как они выглядят, вот…

1.Разъем 1/4 дюйма (четверть дюйма)

Пожалуй, наиболее распространенное соединение, которое можно найти в музыкальном оборудовании, четвертьдюймовый разъем - это тип подключения, который используется на электрогитарах и гитарных усилителях. Сам штекер всегда представляет собой гнездо 1/4 дюйма или 6,3 мм с одной черной обручем, называемым изолирующим кольцом, на конце (это указывает на то, что это «моно» или одноканальное соединение). Доступны как «инструментальные кабели» (с экранированными кабелями), используемые для подключения инструментов и линейного уровня, и «акустические кабели» (неэкранированные), которые используются для подключения динамиков к усилителям, гитарных головок к кабинетам.

Также известен как…

  • Телефонный разъем (они обычно использовались на ранних телефонных станциях)
  • Домкрат 6,3 мм
  • Гитарный разъем
  • Штекер
  • Джек

2. Разъем симметричного (или стереоразъема) 1/4 дюйма

Как следует из названия, этот штекер точно такого же размера, как и указанный выше. Разница между ними в том, что это соединение способно передавать два аудиоканала (например,г. стерео сигнал с отдельными левым и правым каналом). Это делается с помощью конструкции «наконечник, кольцо, гильза» (TRS), сама заглушка теперь разделена двумя черными обручами. Кончик - заостренный конец, кольцо - это отрезок после первого черного обруча, а рукав - после второго.

Наконечник и кольцо несут сигналы левого и правого каналов, в то время как муфта действует как общая земля. Наиболее распространенное использование стереоразъема - это выход для наушников на клавишных, пианино, микшерных пультах, записывающем оборудовании, гитарных усилителях и Hi-Fi оборудовании.

Такой же штекер часто называют сбалансированным гнездом 1/4 дюйма. Не вдаваясь в технические подробности, балансные аудиоподключения используют штекеры TRS (симметричное соединение требуется на обоих концах) для формирования монофонического (одноканального) соединения, которое гораздо менее восприимчиво к внешним шумам, особенно при прокладке длинных кабелей. Этот тип подключения чаще всего встречается на аудиоинтерфейсах и записывающем оборудовании, микшерных пультах и ​​оборудовании PA. В руководствах по оборудованию обычно указывается, имеет ли ваше оборудование балансные соединения.

Также известен как…

  • Стереоразъем 1/4 ″
  • Домкрат TRS
  • Джек балансный
  • Стереофонический разъем для телефона

3. Разъем стерео мини-джек

Это, пожалуй, самое распространенное аудио соединение из всех. Стерео мини-джек - это штекер, который вы обычно найдете в наушниках MP3-плеера. Это соединение меньше по размеру, с штекером 3,5 мм (1/8 дюйма). Если вы обратили внимание, то увидите, что это тоже устройство TRS с двумя изоляционными кольцами.И, опять же, левый и правый каналы соединены наконечником и кольцом с гильзой в качестве общей земли.

Чаще всего они используются для наушников портативных музыкальных плееров, для подключения MP3-плееров к автомобильным стереосистемам и для аудиоподключений на компьютерах. Моно-миниджекы существуют (отмечены одним черным обручем / изолирующим кольцом), но используются относительно редко.

Также известен как…

  • (стерео) миниджек
  • 3.Домкрат 5мм
  • Джек 1/8 ″
  • Иногда его называют «разъем для наушников».

4. Разъем RCA

Штекер RCA может быть вам знаком так же, как штекеры мини-джек, поскольку они часто используются в Hi-Fi и домашнем аудиооборудовании. Аббревиатура RCA означает Radio Corporation of America, и именно они были ответственны за развитие этой связи. Они инициировали замену разъемов 1/4 ″ TRS Jack на фонографах в 1940-х годах, чтобы их можно было подключать к усилителям, поэтому этот тип подключения также называют разъемом Phono.

RCA - это несбалансированное монофоническое соединение, обычно встречающееся в DJ-микшерах, оборудовании Hi-Fi, аудиоинтерфейсах и часто на входах и выходах ленты на микшерных пультах, и обычно (но не всегда) имеет красный , соединение правого канала и белое соединение левого канала, как показано здесь…

Также известен как…

  • Разъемы RCA
  • Штекер Phono
  • Разъем Cinch
  • Иногда ошибочно называют «вспомогательным кабелем»

5.Разъем XLR

Разъем XLR - это еще одно балансное соединение. Используемый во многих профессиональных аудиоприложениях, его конструкция представляет собой цилиндр диаметром примерно 2 см с от 3 до 7 штырей (вилка) или отверстий (мама). Наиболее часто используемый формат в аудиоприложениях - это 3-контактный XLR. Изначально производившиеся Cannon Electronics и выпущенные как линейка Cannon X, это привело к тому, что они стали известны как "Cannon" соединения. Второй ревизией был Cannon XL (с переключателем блокировки), а третьей - Cannon XLR.Таким образом, это соединение стало известно как XLR.

XLR используется в широком спектре музыкальных и аудиоприложений благодаря тому, что он сбалансирован и имеет очень безопасное соединение. Как правило, гнездовые XLR-штекеры обычно принимают выходные сигналы от устройств (например, микрофона), а штекерные XLR-штекеры обычно используются для подключения ко входам (микрофонный предусилитель на микшерном пульте или активные студийные мониторы. , например), когда XLR-вилки подключаются к розеткам-розеткам, и наоборот.

В результате, наиболее часто используемым кабелем XLR является надежный микрофонный провод с гнездом XLR на одном конце и штекером XLR на другом. Обычно используется для микрофонных кабелей, мониторных динамиков, аудиоинтерфейсов, приложений PA и многого другого.

гнездовой штекер XLR и штекер XLR, к которому он должен подключаться…

штекер XLR и гнездо XLR, к которому он должен подключаться…

Также известен как…

6.Разъем Speakon

Самая последняя аудиосвязь, которая звучит как инопланетная раса, намеревающаяся завоевать Землю («Спиконы вторгаются! Мы все обречены!»), - это связь Спиконов. Разработанный компанией Cable Supremo, Neutrik, он доступен в вариантах с 2, 4 и 8 полюсами, хотя 2 и 4 полюса чаще всего используются в повседневных аудиоприложениях. Speakon предназначен для приема сильноточных сигналов. Как правило, розетки подключаются к розеткам на панели и имеют поворотный замок, который фиксирует их в розетке.Это делает разъемы Speakon идеальными для приложений живого звука, чаще всего для подключения усилителей мощности к динамикам. В результате очень распространены кабели Speakon to XLR.

Гнездо Speakon и соответствующее гнездо Speakon

Заключение

И это в значительной степени покрывает наиболее распространенные аналоговые аудиоподключения. Итак, теперь вы знаете Speakon от симметричного разъема и можете с уверенностью попросить стереофонический мини-джек к паре RCA для подключения iPod к DJ-микшеру, зная, что у вас не будет неприятных сюрпризов, когда вы вернетесь домой.Ну, по крайней мере, сюрпризов, связанных с кабелем.

Связаться

Ознакомьтесь с полным ассортиментом аудиокабелей, проводов и адаптеров на веб-сайте Dawsons. Вы также можете посетить местный магазин Dawsons Music, где наши специалисты будут более чем рады помочь вам.

Если вам это нравится, то вам может это понравиться

Теперь, когда вы знаете свои RCA по XLR, узнайте, как поддерживать свое оборудование в идеальном состоянии, с помощью нашего руководства «Как не свернуть кабель».

Соединения, соединители, согласование и подчинение

Координационный и подчиненные слова: союзы соединители и соединительные наречия.

Ключевые моменты: Разъемы - также называемые конъюнктивными словами - это слова, связывающие два одинаковых элементы в предложении.

  • Четыре категории разъемов, которые описаны ниже, являются
  • Небольшое количество союзов и союзов наречия могут связывать отдельные слова или фразы; но большинство может связать только два пункта.
  • Согласованная статья или фраза должна следовать предложению или фразе, к которой это связано.
  • Подчиненный пункт обычно следует за основное предложение, но в некоторых случаях может предшествовать ему. Смотри ниже.
  • В большинстве случаев разница между подчинением и координация ясна, но в некоторых случаях лингвисты не согласны.

Часть 1. Союзы

1. Координация союзы:

Координационные союзы используются, чтобы связать два предложения или фразы равное значение или равный статус.
В английском языке существует лишь небольшое количество координирующих союзов: большинство источников повторяют то, что говорят другие, и перечисляют следующие семь, используя удобную аббревиатуру FANBOYS.
  • для, и, ни, но, или, еще и так.
Это популярная, но вводящая в заблуждение мнемоника. Так что забудьте фанатов, забудьте и так, и идите в акроним BANYO.
  • Для банки следует забыть, так как он почти никогда не используется в качестве координирующего союз в современном английском.Он был заменен на , потому что или как .... которые являются явно подчиненные.
  • Что касается Итак, грамматические книги и веб-сайты содержат противоречивые и часто двусмысленные Информация. Так давайте проясним ситуацию.

    Когда так подразумевает цель это явно подчиненный соединение. Придаточное предложение может стоять до или после основного пункт.

    ОК Купил новую камеру чтобы я мог делать лучшие снимки.
    ОК Итак, я мог бы лучше снимать, купил новую камеру.

  • Когда это подразумевает следствие лингвисты расходятся во мнениях относительно того, является ли он координатором подчиненный. Но в любом случае так Предложение должно следовать за основным предложением. Наверное, лучший способ определить так подразумевая следствие как конъюнктив наречие. Для разъяснения см. Английский грамматика - так

    ОК Купил новую камеру поэтому я сделал более качественные снимки.
    НЕ ОК Итак Снимал получше, купил новую камеру.

  • Многие онлайн-словари и печатные грамматики не различают последовательно между использованием так для цели и так как следствие, или очень неоднозначны по этому поводу.
  • А и или может связывать отдельные слова или предложения; еще, и но обычно только предложения ссылки, но иногда связать два слова. Ни не могу связать слова, когда это координирующий союз, он может только так в сотрудничестве с ни то, ни другое как коррелятивное соединение.

ИСПОЛЬЗОВАНИЕ: Координационные соединители придают равную ценность двум элементам, которые они координируют.
Oни должен быть помещенным между два элемента, которые они координируют.
Примеры:

I хочу три пива и стакан лимонада
Он лег спать и пошел спать.
Можно шоколадный мусс или . лимонный пирог
Они победят, или они проиграют.
Этот подарок не Петру, , а Пол
Я купила новое платье не красного цвета , а розового цвета .
Мы едем в Париж, , но не в Рим.
Мы едем в Париж, , но мы тоже едем в Рим.
Он очень устал еще очень счастлив.
Режиссер был достаточно молод, еще компания была успешной.

Можно ли начинать предложение со союза?
А во многих учебниках грамматики утверждается, что неправильно начинать предложение с соединение. Это просто неправильно !
Большинство великих писателей В английском языке время от времени используются предложения, начинающиеся с союзы.В версии Библии «Король Иаков», которая было стандартный справочник стиля на английском языке для три сто лет, два первых трех предложений первой главы книги Бытие начинается с И .... Эти начальные "и" остаются в основном в современном ХХ или 21 веке. версии Библии, включая Современную английскую версию (CEV) и Американская стандартная версия (ASV). Так что да, ты можешь начать предложение с союзом.

2. Подчинение союзы:

Подчиняющие союзы используются для связывания двух предложений в одном предложение, когда одно предложение подчиняться другому.
Другими словами, придаточное предложение уточняет, расширяет или объясняет значение основного предложения.
Некоторые виды придаточного предложения вводятся подчиняющие союзы, другие (например, относительные придаточные) не. Распространенные подчиненные союзы включают
  • как, потому что и поскольку (причина)
  • так и так что (цель)
  • хотя и хотя (контраст)
  • после, до, до, пока, и т.п. (временная)
  • если, если, до тех пор, пока, при условии, когда, что угодно (условный, косвенный вопрос)
  • , что (сообщил речь, косвенное утверждение, косвенное)

ИСПОЛЬЗОВАНИЕ:
Подчиняющие союзы должны появиться в начале придаточная статья .
Есть два вида придаточных предложений.
  • Большинство придаточных предложений могут стоять либо перед . или после основное предложение.В отличие от координирующих союзов, подчинение союзы могут стоять в начале предложения.
  • Но косвенные вопросы, относительные предложения, и другие придаточные предложения, введенные этим, обычно следует размещать после главный пункт, как согласованный пункт (Примеры 12, 16 и 17)
  • Так является подчиненным союзом, когда он используется для обозначения цели. Предложение so, обозначающее цель обычно не ставится перед основным предложением, но это не невозможно (пример 6).
    Когда так используется с значение , следовательно, или и аналогично , это конъюнктив наречие.
Приводное предложение не может стоять в одиночку: для завершения предложения требуется главное предложение. Примеры:
In эти примеры, это не можно инвертировать два предложения в предложениях, написанных красным
  1. Я еду в Лондон, потому что у меня новая работа.
  2. Так как идет дождь, я пойду в кино после полудня.
  3. Она не хотела больше вина, так как она уже выпила довольно.
  4. Поскольку она достаточно выпила, она больше не пила вина.
  5. Я запираю дверь, чтобы никто не мог войти
  6. Чтобы он не забыл проснуться, он поставил будильник на 5.30.
  7. Хотя я люблю его, я бы не хотела выходить за него замуж.
  8. Книга хорошая, хотя некоторые ее скучно.
  9. Закончив работу, я сразу пошел домой.
  10. Пока они не открыли новый завод, они не могли производить достаточно
  11. Если заметите что-нибудь подозрительное, сразу дайте мне знать.
  12. Он спросил Полицейский, если бы он знал о хорошем ресторане.
  13. Если умеешь плавать, можешь выходить на нашу яхту.
  14. Вы можете выходить на нашей яхте, пока можете плавать.
  15. Я не пойду туда, что бы он ни сказал.
  16. Это мороженое так хорошо, что я собираюсь выпить еще одну.
  17. Мужчина сказал что он родился в Нью-Йорке.
► Смотрите также больше информации на этих страницах:

3. Корреляция координаторы:

Они могут соотносить слова, фразы или предложения (предложения).
Основные примеры:
  • и .... и, не только .... но также, (объединяя корреляторы)
  • либо ..., либо ... или нет (двоичный выбор корреляторы)
  • ни ...ни, (отрицательный корреляторы)
разное коррелирующие пары включают: чем больше ..... тем больше .....; не раньше чем... ; вряд ли ... чем и несколько других.

ИСПОЛЬЗОВАНИЕ: Со словами и фразами координатор обычно должен предшествовать элементу это коррелирующий; когда пункты согласованы, координаторы либо перед каждым коррелированным предложением, либо перед глаголами в этих статьи. Но следует отметить следующие особые случаи:
Оба ... и может соотносить слова, а иногда и предложения (Примеры 1-3)
Когда не только начинается придаточного предложения, глагол и подлежащее первого предложения переворачиваются.(Пример 4)
Но также может быть опущено, не только после (Пример 6)
Когда или вводит предложение, подлежащее и вспомогательный / модальный глагол перевернуты. (Примеры 16-18)
Ни то, ни другое возможно заменен на , а не на или никогда в первом из двух коррелированных предложений. (Пример 18)
Когда нет раньше или едва ввести пункты, вспомогательный и предметный перевернуты.
Чтобы узнать о других вариантах использования ли, см. Условные предложения (с ли). Примеры:
  1. Это и тупой и непонятно.
  2. Оба президент и премьер-министр был там.
  3. Я понимаю и его причины и его аргументы.
  4. Нет только я могу его слышать, но также Я его вижу
  5. я могу не только слышат его, но также см. его.
  6. Не только могу ли я его слышать, я его вижу (тоже).
  7. Купил нет только некоторые синие замшевые туфли, но также a большой ковбойская шляпа.
  8. Это либо правый или неправильно.
  9. Либо правильно, или это неправильно
  10. Либо Мама или Папа заедет за вами после школы.
  11. пойду туда ли или нет я разрешено.
  12. пойду туда ли Мне разрешено или нет .
  13. Мы идем домой сейчас, ли ты нравится или нет .
  14. Ни то, ни другое Пол или Мэри могла прийти ко мне на вечеринку.
  15. я ни злой или счастливый.
  16. я ни как тот человек, или не любить его
  17. I ни как этот человек; или я не люблю его.
  18. я никогда не был в Флорида в отпуске; или я был там по делам.
  19. Более вы зарабатываете, тем больше ты тратишь.
  20. Не раньше если бы я открыл дверь, чем телефон зазвонил.
  21. Вряд ли был самолет взлетела, , чем пилот сообщил о проблемах.

Проблема с союзами: с мнением лингвистов
Большинство традиционных грамматик просто повторяют установленные классификация союзов как координирующих союзы или подчиненные союзы.Эта аккуратная классификация работает в большинстве случаев, но для некоторых слов нет. Но и хотя часто могут использоваться как синонимы; пока, но является указан в качестве координатора, и хотя как подчиненный.
Сравните: He принимал участие в конкурсе, но не победил.
и: Принимал участие в соревновании, хотя он не выиграл.
Точно так же старомодный "координатор" в современном английском языке обычно заменяется на as или по потому как, которые классифицируются как подчиненные.
Все же есть реальная разница между но и хотя, и так они используются. Пункт, начинающийся с хотя в приведенные выше примеры могли быть до г. Он принимал участие в конкурс , но пункт, начинающийся с но не может этого сделать.

ОК Хотя он не выиграл, он приняли участие в конкурсе.
Не в порядке Но он не выигрывал, он принимал участие в конкурсе.

Это говорит о том, что уместного различия между разными типами соединения нет на самом деле одна из функций, но одна из использования.
Что касается так, подразумевая последствия, и Дэвид Кристал, и Квирк, Гринбаум и другие. считай это как подчиненный; но многие словари и большая часть Интернета грамматические сайты, в том числе Википедия, назовите это координатором. Коу в классической грамматике учащегося английского языка, тщательно избегает называть это чем-то большим, чем соединение.
Для пояснения к "so" см. Английскую грамматику - so
Часть 2 Конъюнктивные наречия
Четвертая важная категория разъемов состоит из такие слова, как поэтому или однако.
Они объясняются здесь: ► Конъюнктивные наречия


Посмотрите грамматику английского языка с помощью Linguapress.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
